Dokumen ini membahas perilaku dasar sistem dan kategorinya, yaitu sistem tertutup, terbuka, dan sekuensial. Diperkenalkan konsep pemodelan yang mencakup representasi sistem nyata, analisis dan sintesis sistem berdasar elemen dan kriteria tertentu. Model yang baik diidentifikasi berdasarkan relevansi variabel, struktur kesederhanaan, dan kemampuan untuk menjelaskan fenomena atau membuat keputusan.

1. PERILAKU DASAR SISTEM

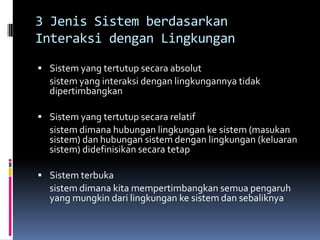

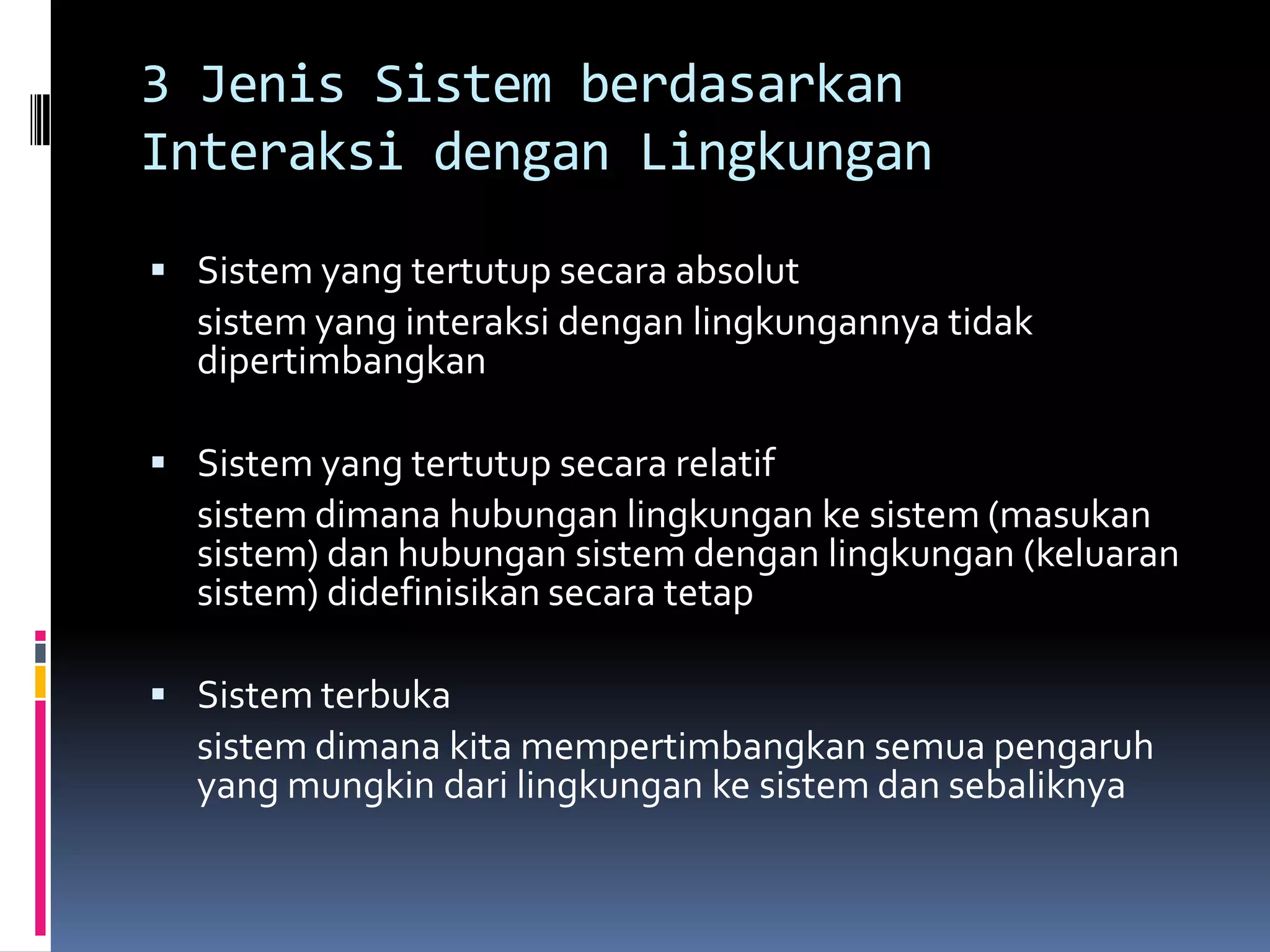

2. 3 Jenis Sistem berdasarkan
Interaksi dengan Lingkungan
 Sistem yang tertutup secara absolut
sistem yang interaksi dengan lingkungannya tidak
dipertimbangkan
 Sistem yang tertutup secara relatif
sistem dimana hubungan lingkungan ke sistem (masukan
sistem) dan hubungan sistem dengan lingkungan (keluaran
sistem) didefinisikan secara tetap
 Sistem terbuka
sistem dimana kita mempertimbangkan semua pengaruh
yang mungkin dari lingkungan ke sistem dan sebaliknya

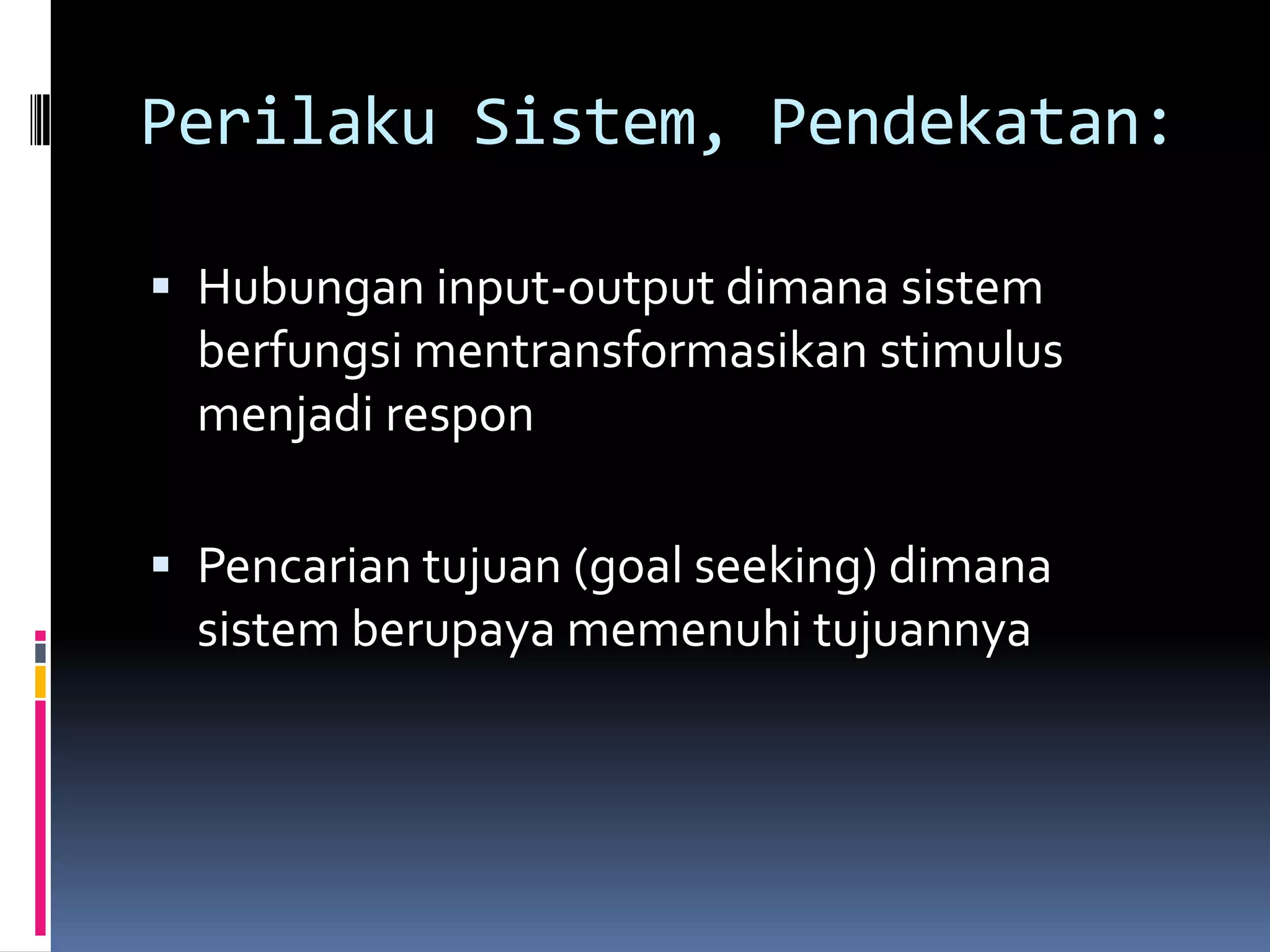

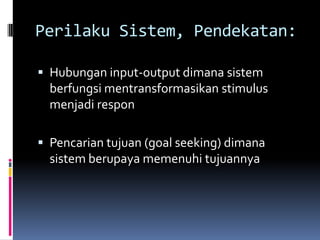

3. Perilaku Sistem, Pendekatan:
 Hubungan input-output dimana sistem
berfungsi mentransformasikan stimulus
menjadi respon
 Pencarian tujuan (goal seeking) dimana
sistem berupaya memenuhi tujuannya

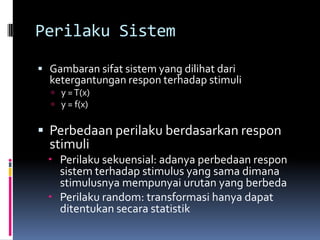

4. Perilaku Sistem
 Gambaran sifat sistem yang dilihat dari
ketergantungan respon terhadap stimuli
 y = T(x)
 y = f(x)
 Perbedaan perilaku berdasarkan respon
stimuli
 Perilaku sekuensial: adanya perbedaan respon
sistem terhadap stimulus yang sama dimana
stimulusnya mempunyai urutan yang berbeda
 Perilaku random: transformasi hanya dapat
ditentukan secara statistik

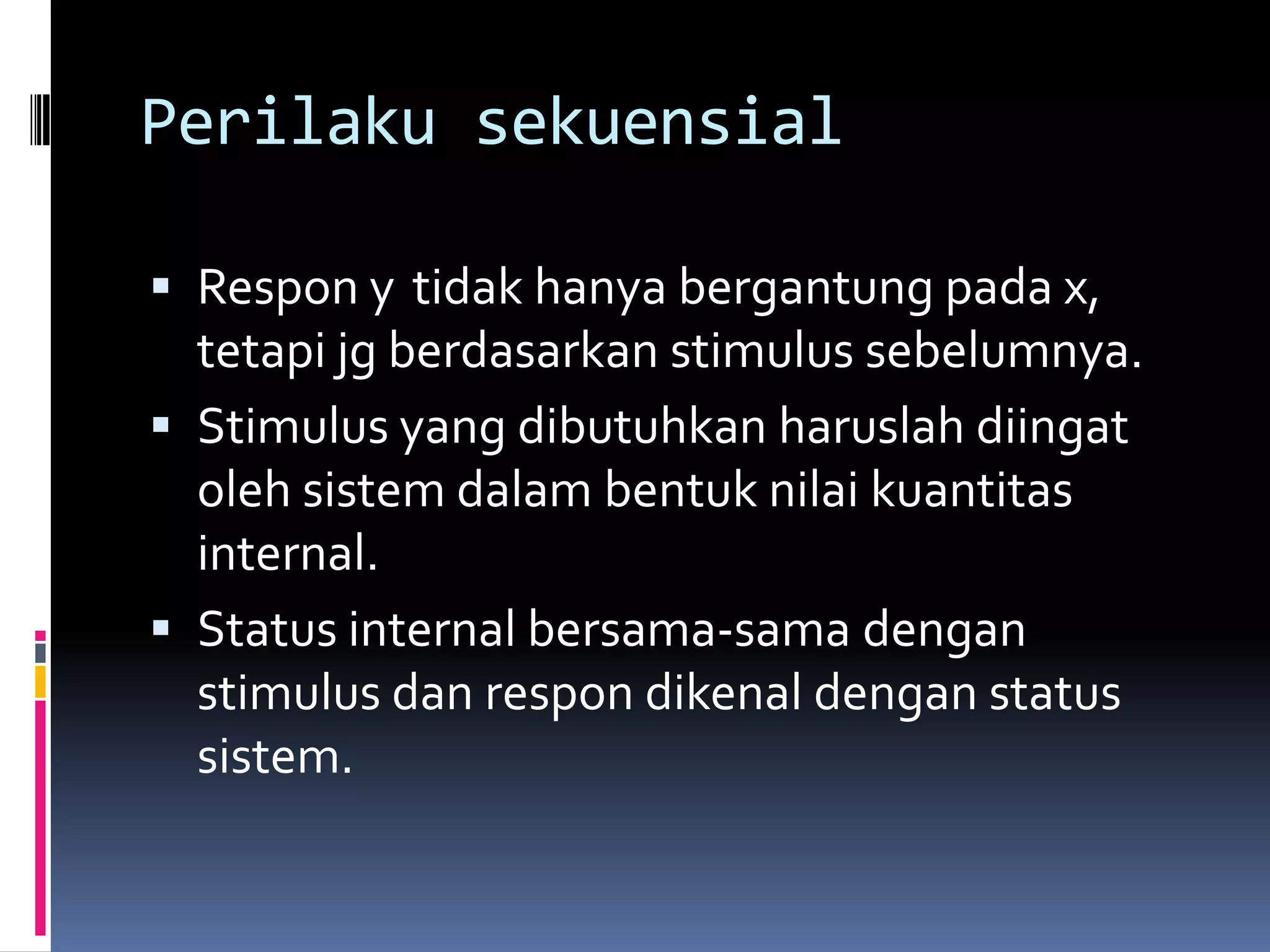

5. Perilaku sekuensial
 Respon y tidak hanya bergantung pada x,
tetapi jg berdasarkan stimulus sebelumnya.
 Stimulus yang dibutuhkan haruslah diingat
oleh sistem dalam bentuk nilai kuantitas
internal.
 Status internal bersama-sama dengan
stimulus dan respon dikenal dengan status
sistem.

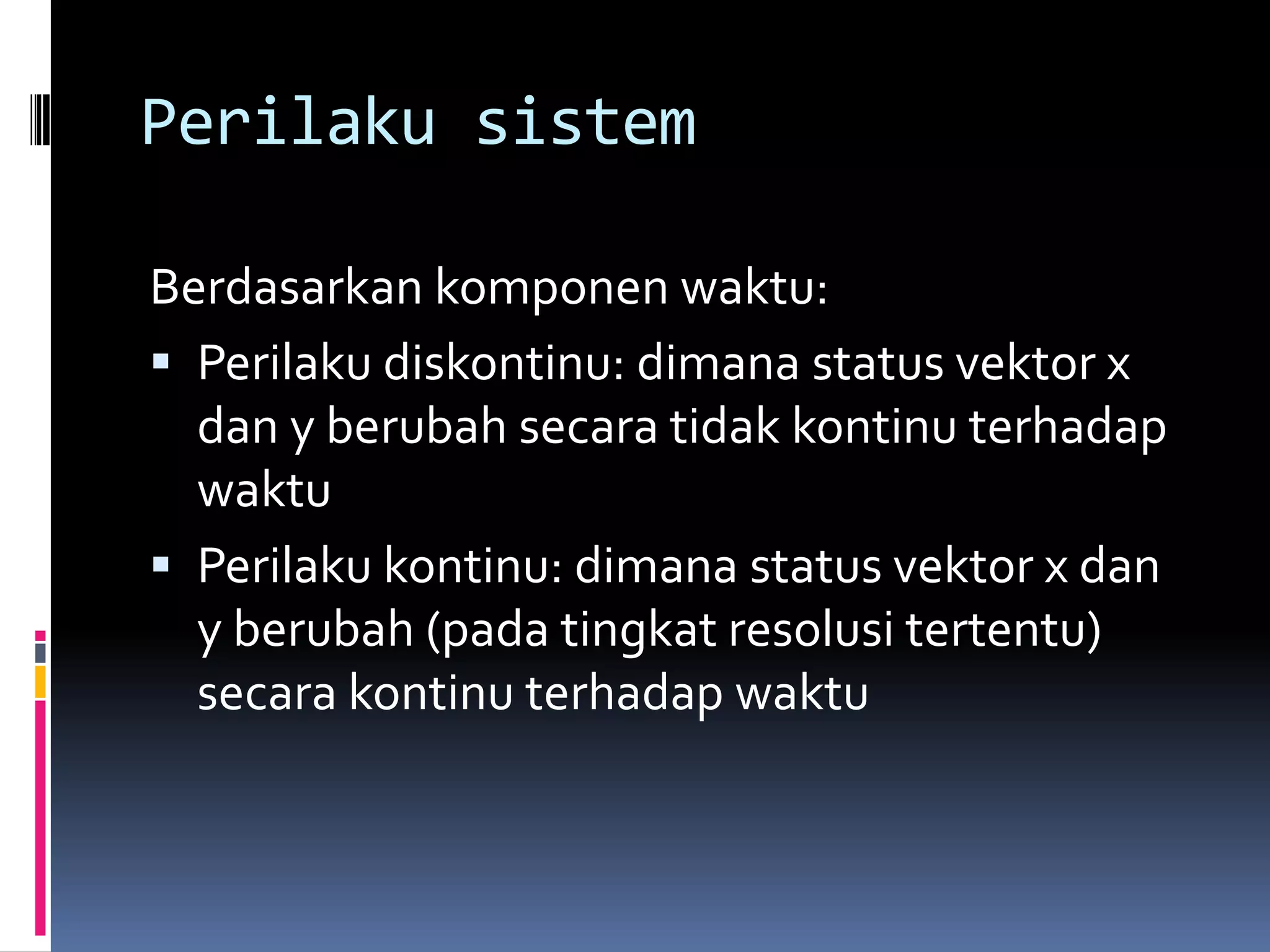

6. Perilaku sistem
Berdasarkan komponen waktu:
 Perilaku diskontinu: dimana status vektor x
dan y berubah secara tidak kontinu terhadap
waktu
 Perilaku kontinu: dimana status vektor x dan
y berubah (pada tingkat resolusi tertentu)
secara kontinu terhadap waktu

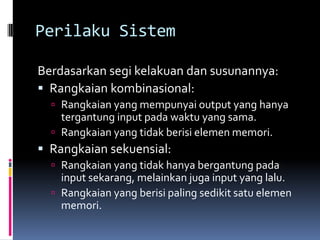

7. Perilaku Sistem
Berdasarkan segi kelakuan dan susunannya:
 Rangkaian kombinasional:
 Rangkaian yang mempunyai output yang hanya
tergantung input pada waktu yang sama.
 Rangkaian yang tidak berisi elemen memori.
 Rangkaian sekuensial:
 Rangkaian yang tidak hanya bergantung pada
input sekarang, melainkan juga input yang lalu.
 Rangkaian yang berisi paling sedikit satu elemen
memori.

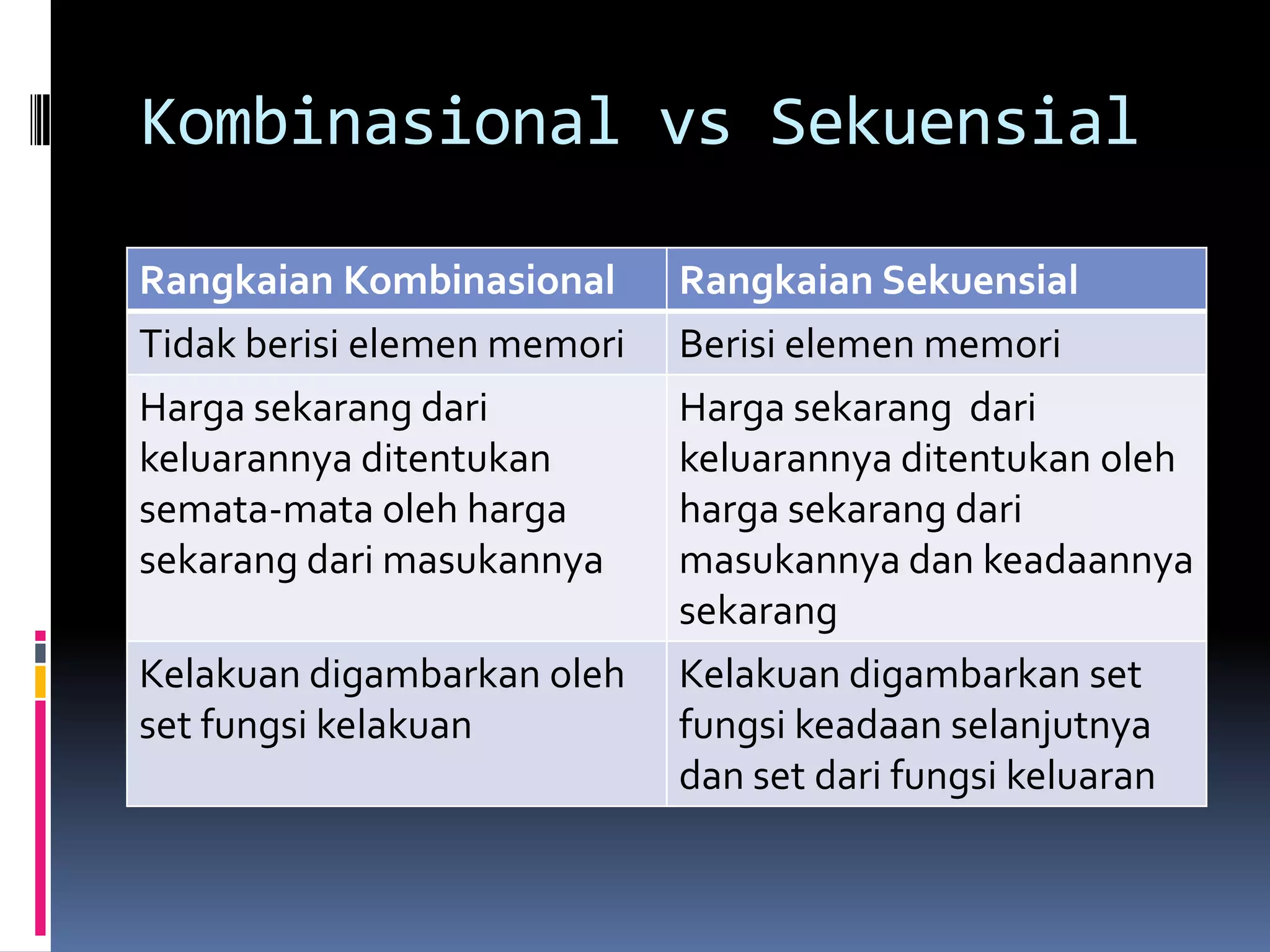

8. Kombinasional vs Sekuensial
Rangkaian Kombinasional Rangkaian Sekuensial
Tidak berisi elemen memori Berisi elemen memori
Harga sekarang dari Harga sekarang dari
keluarannya ditentukan keluarannya ditentukan oleh
semata-mata oleh harga harga sekarang dari
sekarang dari masukannya masukannya dan keadaannya
sekarang
Kelakuan digambarkan oleh Kelakuan digambarkan set
set fungsi kelakuan fungsi keadaan selanjutnya
dan set dari fungsi keluaran

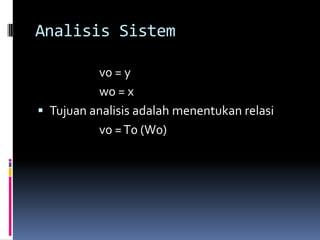

9. Analisis Sistem
v0 = y
w0 = x
 Tujuan analisis adalah menentukan relasi
v0 = T0 (W0)

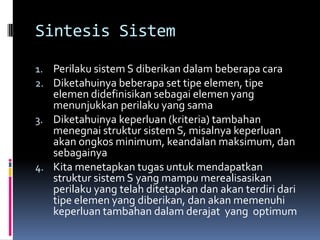

10. Sintesis Sistem
1. Perilaku sistem S diberikan dalam beberapa cara
2. Diketahuinya beberapa set tipe elemen, tipe
elemen didefinisikan sebagai elemen yang
menunjukkan perilaku yang sama
3. Diketahuinya keperluan (kriteria) tambahan
menegnai struktur sistem S, misalnya keperluan
akan ongkos minimum, keandalan maksimum, dan
sebagainya
4. Kita menetapkan tugas untuk mendapatkan
struktur sistem S yang mampu merealisasikan
perilaku yang telah ditetapkan dan akan terdiri dari
tipe elemen yang diberikan, dan akan memenuhi
keperluan tambahan dalam derajat yang optimum

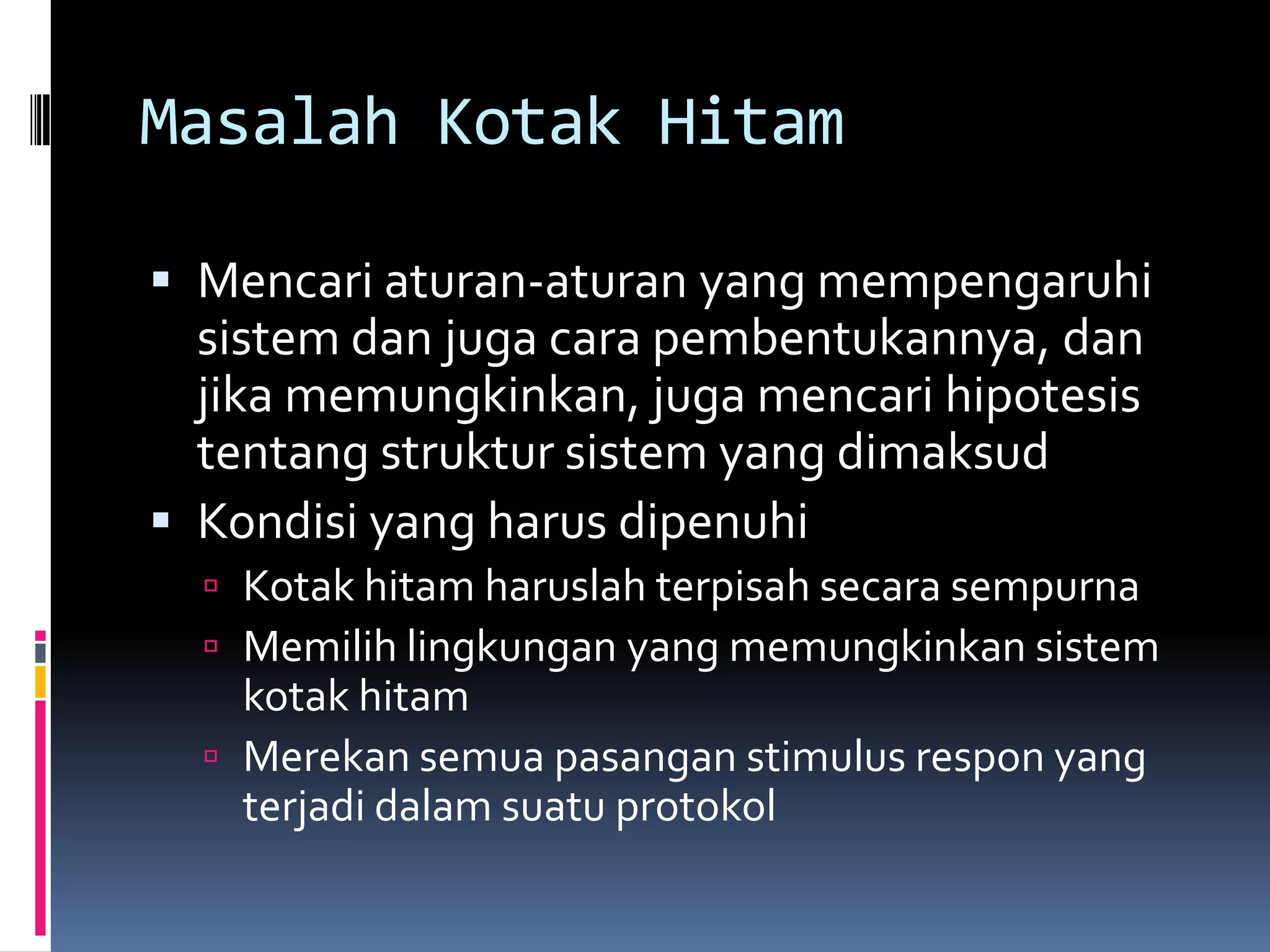

11. Masalah Kotak Hitam
 Mencari aturan-aturan yang mempengaruhi
sistem dan juga cara pembentukannya, dan
jika memungkinkan, juga mencari hipotesis
tentang struktur sistem yang dimaksud
 Kondisi yang harus dipenuhi
 Kotak hitam haruslah terpisah secara sempurna
 Memilih lingkungan yang memungkinkan sistem
kotak hitam
 Merekan semua pasangan stimulus respon yang
terjadi dalam suatu protokol

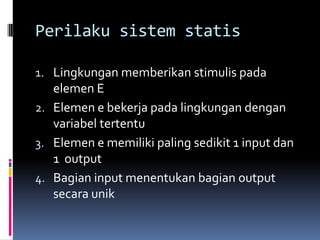

12. Perilaku sistem statis
1. Lingkungan memberikan stimulis pada
elemen E
2. Elemen e bekerja pada lingkungan dengan
variabel tertentu
3. Elemen e memiliki paling sedikit 1 input dan
1 output
4. Bagian input menentukan bagian output
secara unik

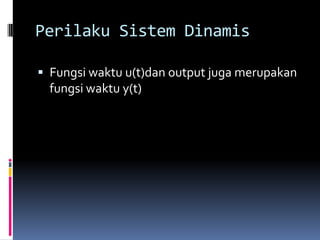

13. Perilaku Sistem Dinamis
 Fungsi waktu u(t)dan output juga merupakan
fungsi waktu y(t)

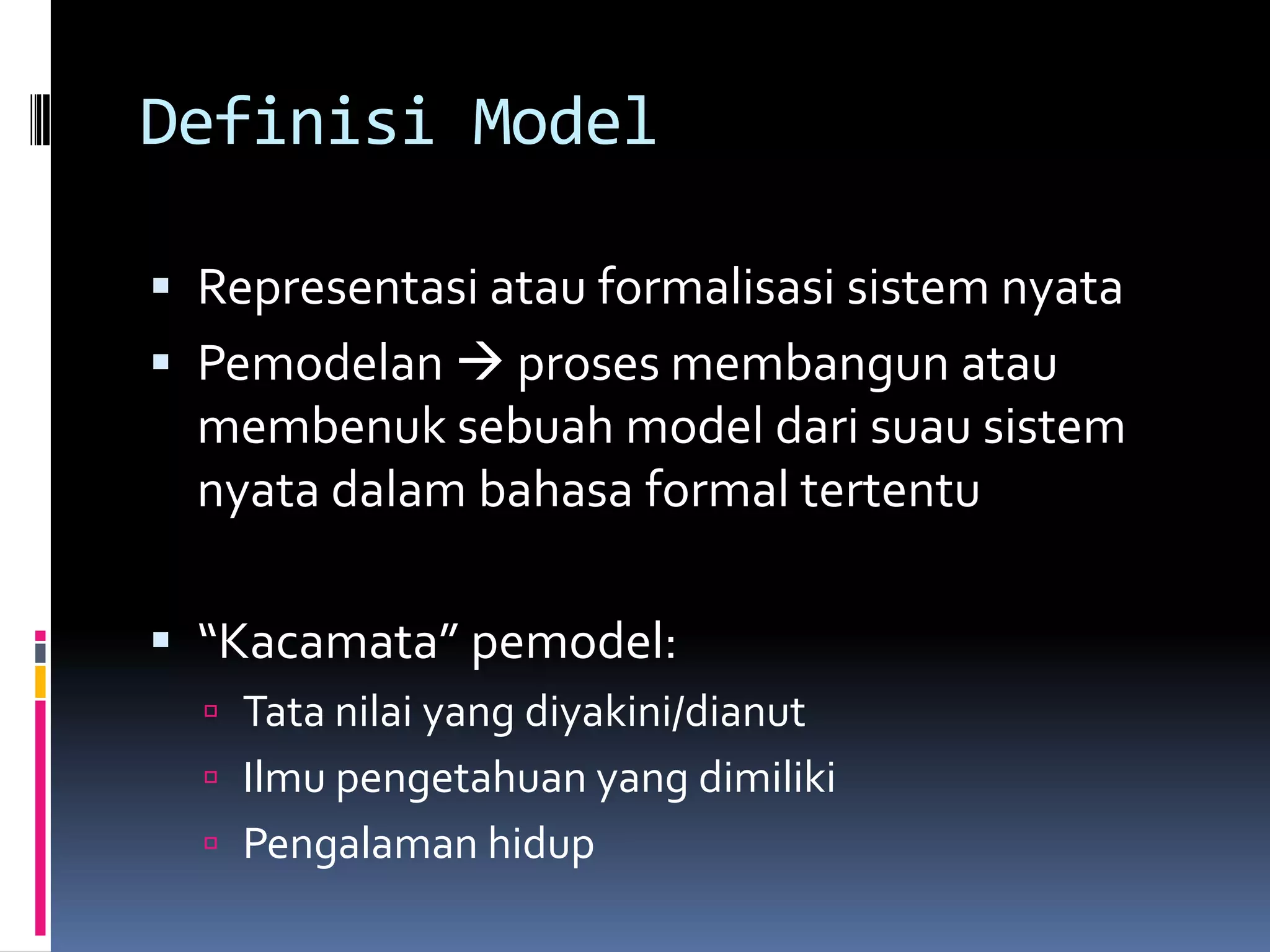

14. Definisi Model
 Representasi atau formalisasi sistem nyata
 Pemodelan  proses membangun atau
membenuk sebuah model dari suau sistem
nyata dalam bahasa formal tertentu
 “Kacamata” pemodel:
 Tata nilai yang diyakini/dianut
 Ilmu pengetahuan yang dimiliki
 Pengalaman hidup

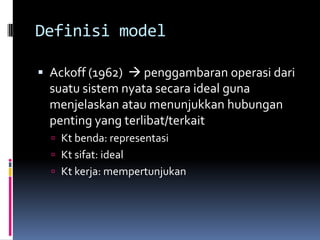

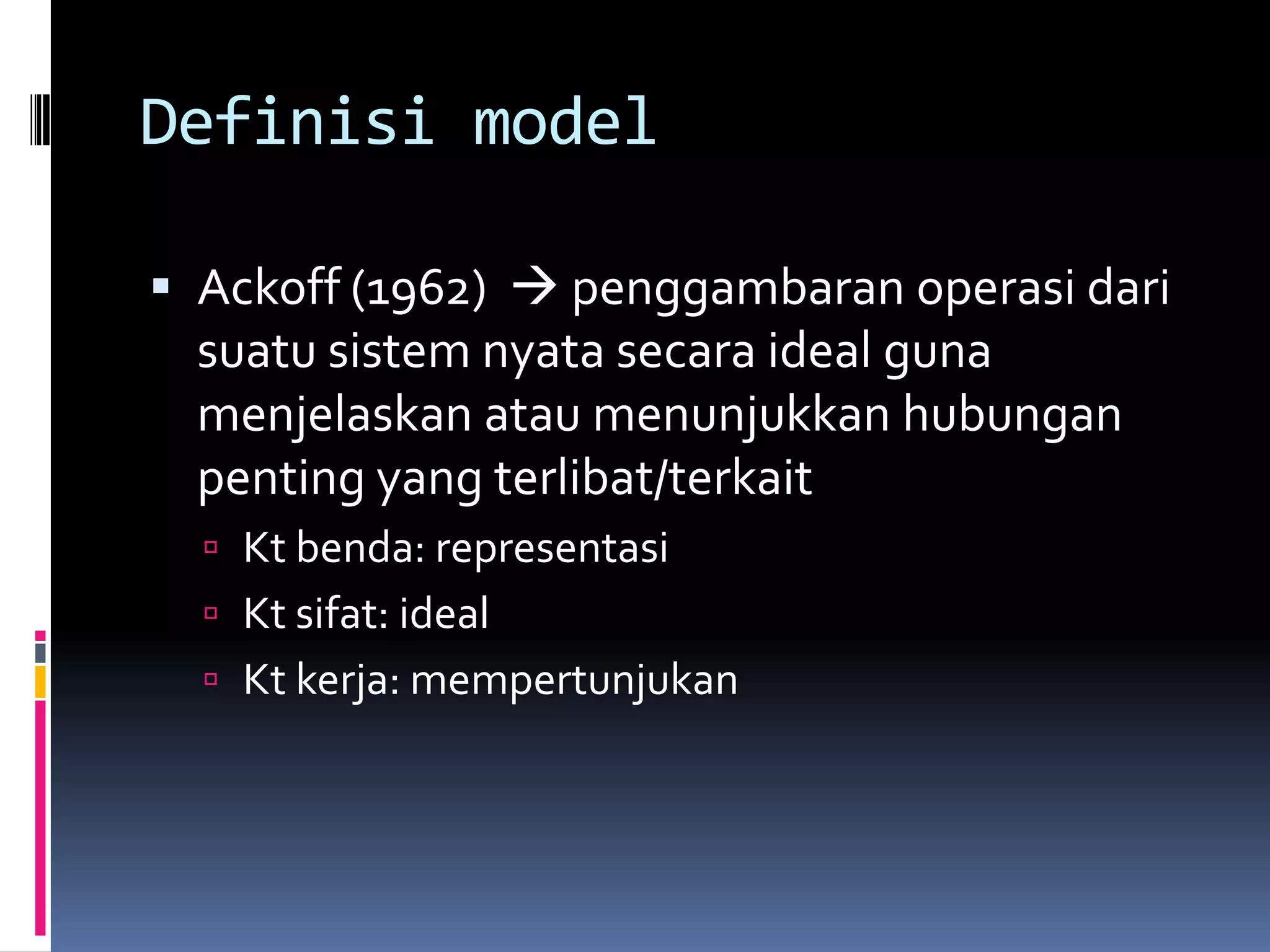

15. Definisi model
 Ackoff (1962)  penggambaran operasi dari
suatu sistem nyata secara ideal guna
menjelaskan atau menunjukkan hubungan
penting yang terlibat/terkait
 Kt benda: representasi
 Kt sifat: ideal
 Kt kerja: mempertunjukan

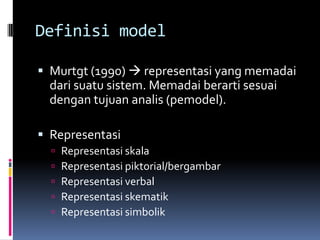

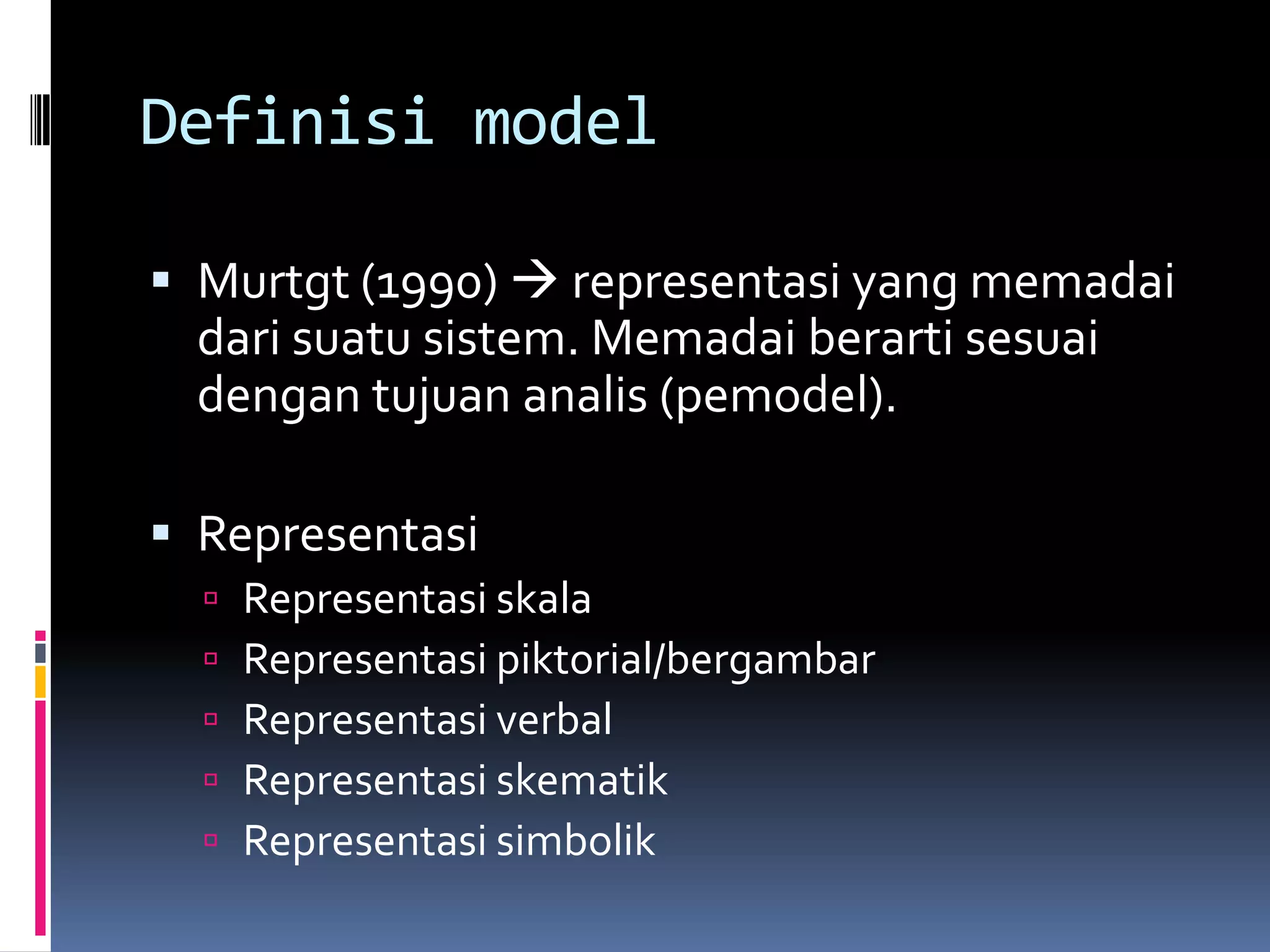

16. Definisi model
 Murtgt (1990)  representasi yang memadai
dari suatu sistem. Memadai berarti sesuai
dengan tujuan analis (pemodel).
 Representasi
 Representasi skala
 Representasi piktorial/bergambar
 Representasi verbal
 Representasi skematik
 Representasi simbolik

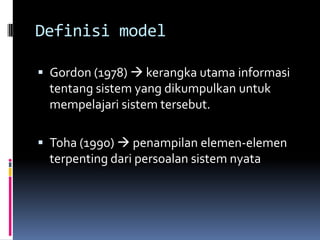

17. Definisi model
 Gordon (1978)  kerangka utama informasi
tentang sistem yang dikumpulkan untuk
mempelajari sistem tersebut.
 Toha (1990)  penampilan elemen-elemen
terpenting dari persoalan sistem nyata

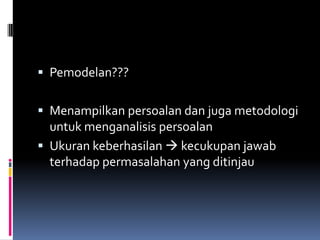

18.  Pemodelan???
 Menampilkan persoalan dan juga metodologi
untuk menganalisis persoalan
 Ukuran keberhasilan  kecukupan jawab
terhadap permasalahan yang ditinjau

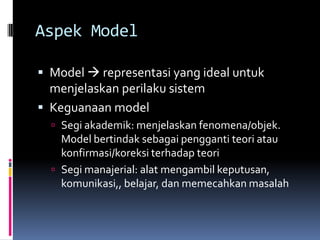

19. Aspek Model
 Model  representasi yang ideal untuk
menjelaskan perilaku sistem
 Keguanaan model
 Segi akademik: menjelaskan fenomena/objek.
Model bertindak sebagai pengganti teori atau
konfirmasi/koreksi terhadap teori
 Segi manajerial: alat mengambil keputusan,
komunikasi,, belajar, dan memecahkan masalah

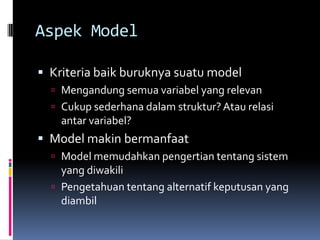

20. Aspek Model
 Kriteria baik buruknya suatu model
 Mengandung semua variabel yang relevan
 Cukup sederhana dalam struktur? Atau relasi
antar variabel?
 Model makin bermanfaat
 Model memudahkan pengertian tentang sistem
yang diwakili
 Pengetahuan tentang alternatif keputusan yang
diambil

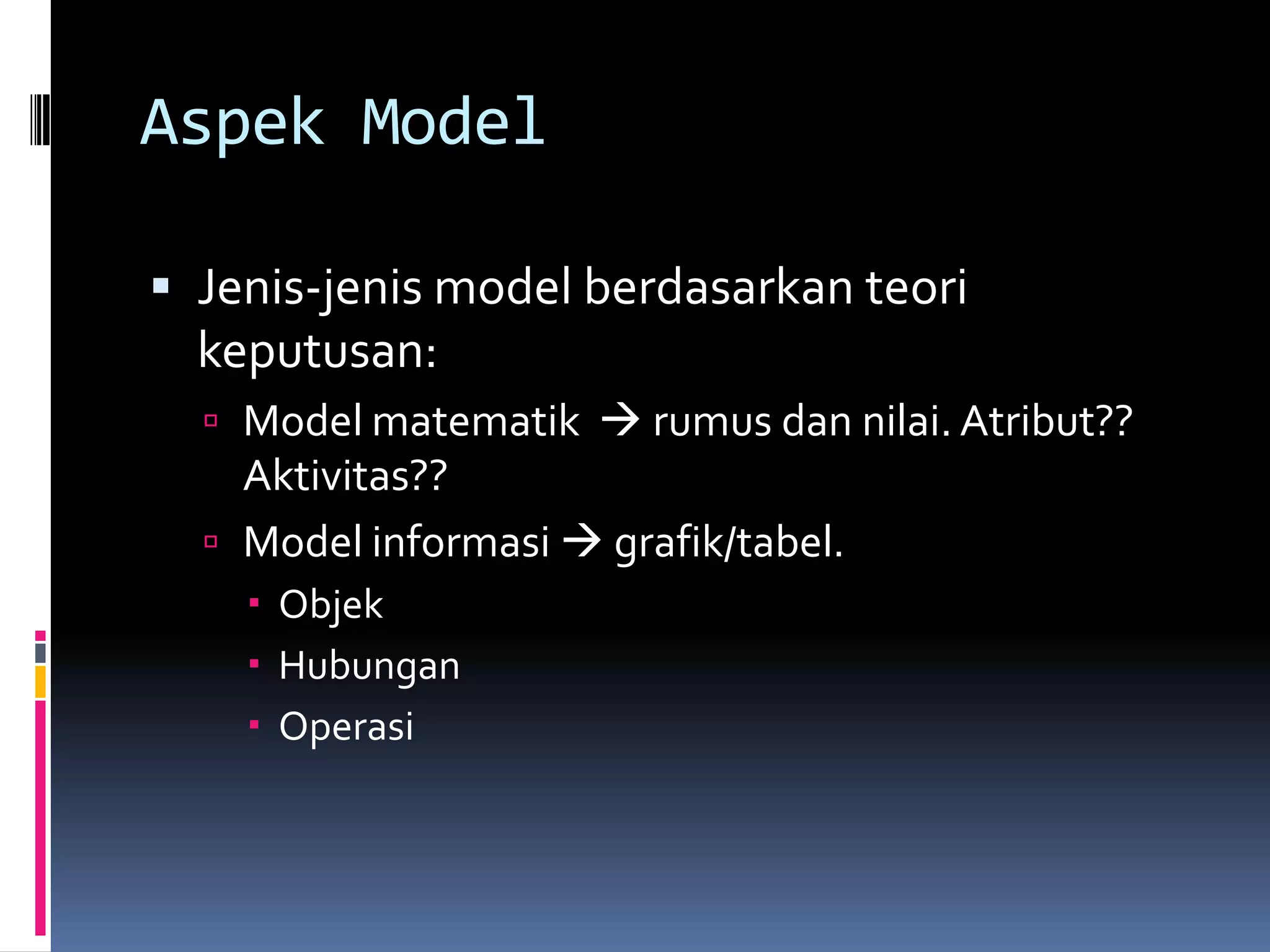

21. Aspek Model
 Jenis-jenis model berdasarkan teori
keputusan:
 Model matematik  rumus dan nilai. Atribut??
Aktivitas??
 Model informasi  grafik/tabel.
 Objek
 Hubungan
 Operasi

22. Karakteristik model yang
baik
 Tingkat generalisasi yang tinggi
 Mekanisme transparansi
 Potensial untuk dikembangkan
 Peka terhadap perubahan atau asumsi

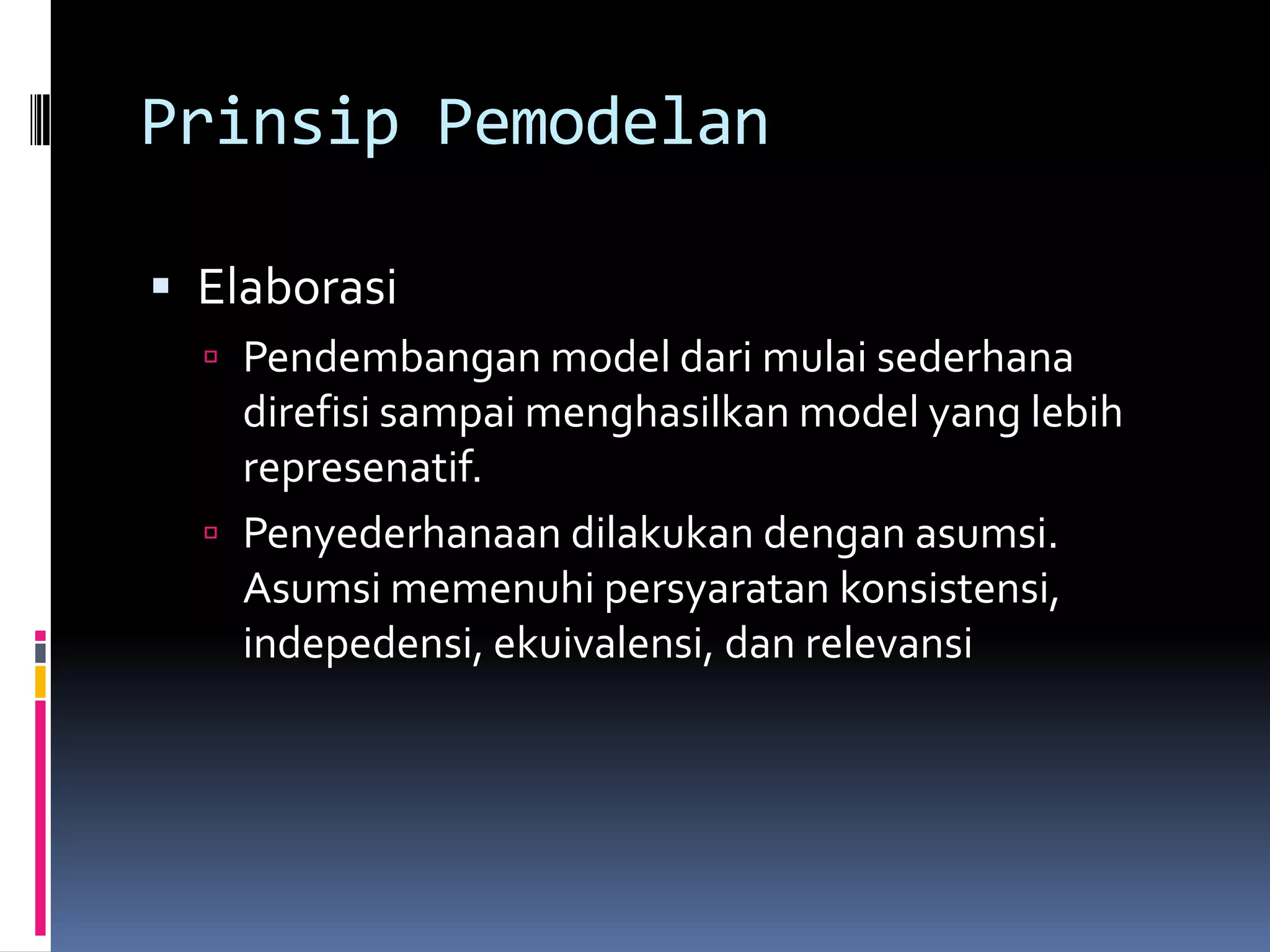

23. Prinsip Pemodelan
 Elaborasi
 Pendembangan model dari mulai sederhana
direfisi sampai menghasilkan model yang lebih
represenatif.
 Penyederhanaan dilakukan dengan asumsi.
Asumsi memenuhi persyaratan konsistensi,
indepedensi, ekuivalensi, dan relevansi

24. Prinsip Pemodelan
 Sinektik
 Metode yang dibuat untuk mengembangkan
pengenalan masalah secara analogis
 Analogi personifikasi
 Analogi langsung
 Analogi simbolik
 Analogi fantasi

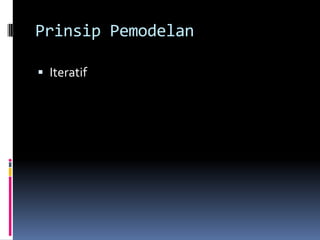

25. Prinsip Pemodelan
 Iteratif
