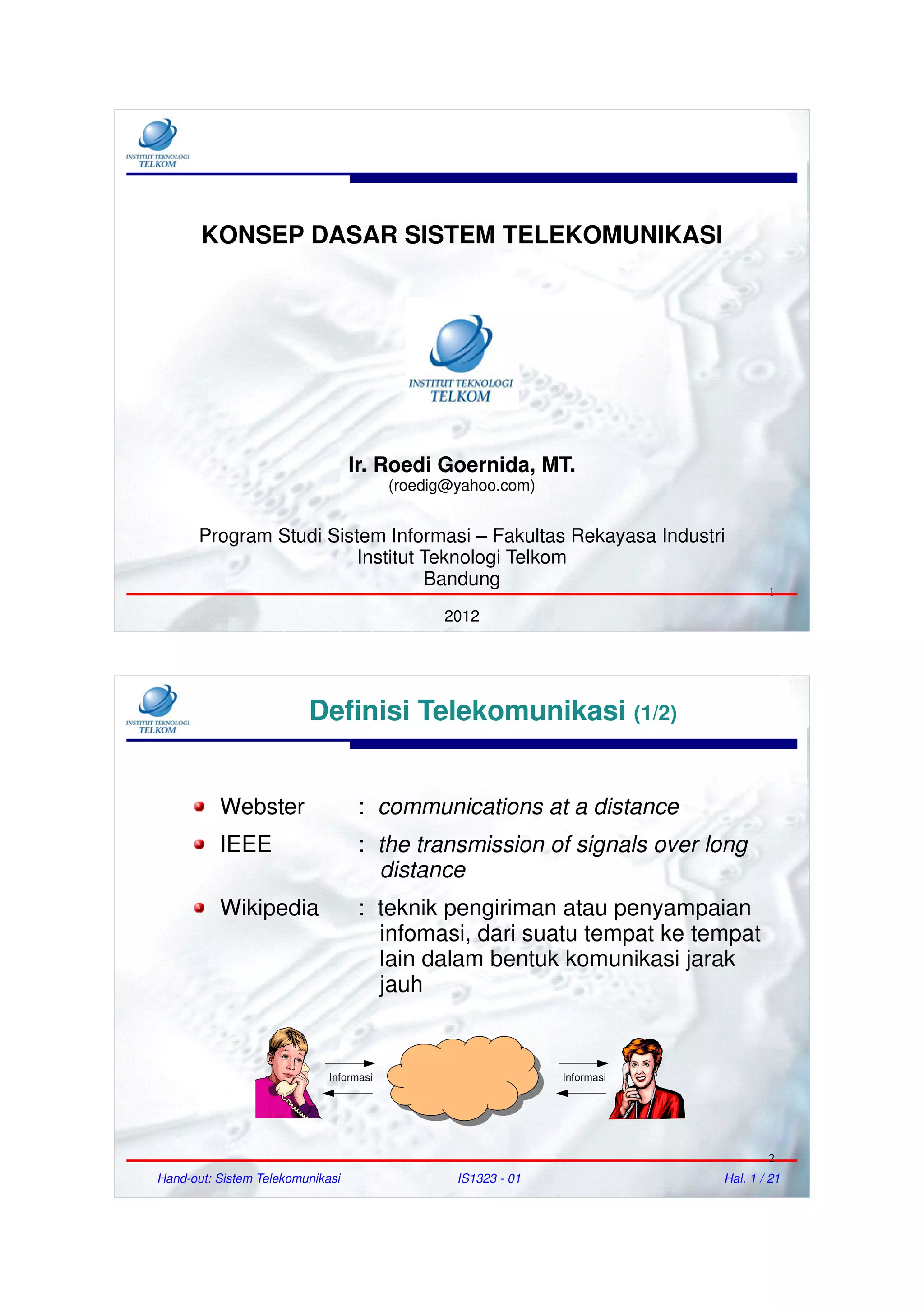

1. KONSEP DASAR SISTEM TELEKOMUNIKASI
Ir. Roedi Goernida, MT.
(roedig@yahoo.com)
Program Studi Sistem Informasi – Fakultas Rekayasa Industri
Institut Teknologi Telkom
Bandung
1
2012
Definisi Telekomunikasi (1/2)
Webster : communications at a distance
IEEE : the transmission of signals over long
distance
Wikipedia : teknik pengiriman atau penyampaian
infomasi, dari suatu tempat ke tempat
lain dalam bentuk komunikasi jarak
jauh
Informasi Informasi
2
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 1 / 21

2. Definisi Telekomunikasi (2/2)
UU No.36/1999 : setiap pemancaran, pengiriman, dan atau
penerimaan dari setiap informasi dalam
bentuk tanda, isyarat, tulisan, gambar, suara
dan bunyi melalui sistem kawat, optik, radio
atau sistem elektro-magnetik lainnya.
Umum : penyampaian atau pertukaran informasi atau
hubungan antara satu titik dengan titik yang
lainnya yang berjarak jauh menggunakan
suatu media atau perangkat elektrik.
Informasi Informasi
3
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 2 / 21
Informasi
● Definisi suatu pesan atau keterangan berupa suara,
isyarat, atau cahaya yang dengan cara
tertentu dapat diterima oleh sasaran, yakni
pihak yang menerima yang dapat berupa
mahluk hidup atau mesin
● Bentuk informasi - text
- data
- voice
- picture
- music
- picture & video
● Sumber informasi - Analog
- Dicreate
Informasi
4
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 3 / 21

3. Bagan Telekomunikasi
Mobile
telephone
Telephone
Electrical
Data
networks
Telex Bidirectional
Telegraph
Telecom-
munication
Post Dedicated
Me
network
ch
Unidirectional mass
an
communication
ic a
l
Press
Cable TV
Radio TV
5
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 4 / 21
Konsep Dasar Telekomunikasi
Source system Destination system
Source / Sink /
Transmitter Transmission Receiver
Transducer Transducer
Multiplexing / Demultiplexing /
Modulation demodulation
process process
Input information / Information / Transmitted Received Output signal Output information /
message message signal signal signal message
6
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 5 / 21

4. Konfigurasi Umum Sistem Telekomunikasi
Jaringan telekomunikasi adalah suatu rangkaian perangkat
telekomunikasi dan kelengkapannya yang digunakan dalam
bertelekomunikasi atau suatu sistem yang terbentuk dari interkoneksi
fasilitas-fasilitas yang dirancang untuk membawa trafik dari beragam
sumber telekomunikasi.
Jaringan telekomunikasi terdiri dari link & node serta trafik
Core Network (Jaringan Inti)
T T
Node 1 Node 2
T Access Access T
Node 3
T T
Network Management
T : Terminal : Antarmuka (interface)
7
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 6 / 21
Perangkat Terminal (1/2)
Merupakan suatu piranti yang berada di sisi user
yang akan mengirimkan suatu informasi ke suatu
tujuan tertentu, atau biasa disebut CPE (Customer
Premises Equipment).
Terminal dapat berupa:
 pesawat telepon, faximile, televisi, komputer dll,
bertindak sebagai pengirim dan penerima.
 Interface (antar-muka) antara network/jaringan
dan manusia/ mesin.
8
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 7 / 21

5. Perangkat Terminal (2/2)
Fungsi utama : mengubah informasi dari user ke
signal elektrik, sehingga dapat
dikirimkan sesuai dengan
persyaratan sistem atau jaringan
telekomunikasi yang dipergunakan.
Jenis terminal:
 Suara : telepon, radio penerima
 Tulisan : telegraphy, teleprinter
 Gambar : televisi
 Data : modem
9
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 8 / 21
Jaringan akses telekomunikasi (1/2)
Merupakan suatu penghubung antara CPE dengan
Core Network yang fungsi berguna untuk
menyalurkan informasi/data dari CPE ke Core
Network, atau sebaliknya.
Bentuk jaringan:
– Mesh → penuh & tunggal
– Star
10
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 9 / 21

6. Jaringan akses telekomunikasi (2/2)
Jenis jaringan:
➔ Wireline / kabel tembaga & serat optik: PSTN, ISDN &
LAN.
 Topologi PSTN:
kabel tembaga (primer) sekunder dropwire kabel
pvc (IKR).
 Broadband Services : Coaxial, Fiber Optic, Hybrid
Fiber Coaxial.
➔ Wireless / non-kabel / udara:
● Jaringan akses selular
● Jaringan akses satelit
● Jaringan akses Wifi/WiMAX
11
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 10 / 21
Core Network (Jaringan Inti)
Merupakan bagian yang akan memproses aliran
informasi / data, sehingga dapat sampai ke tujuan
yang sesuai.
Komponen-komponen dalam core network (salah
satu atau gabungan) :
– Switching Node
– Application/Service Node
– Database Node
– Backbone
12
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 11 / 21

7. Network Management (1/2)
Merupakan pelaksanaan dari seperangkat fungsi-
fungsi yang diperlukan untuk mengendalikan,
merencanakan, menempatkan, menerapkan,
mengkoordinasikan dan memantau semua sumber
daya dari jaringan
Secara umum Manajemen jaringan adalah sebuah
layanan yang mempergunakan beberapa alat bantu,
aplikasi dan perangkat untuk membantu seorang
manajer jaringan dalam memantau dan memelihara
jaringan.
13
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 12 / 21
Network Management (2/2)
Fungsi Dasar Manajemen Jaringan
● Manajemen Kesalahan (Fault Management)
● Manajemen Konfigurasi (Configuration Management)
● Manajemen Performansi (Performance Management)
● Manajemen Keamanan (Security Management)
● Manajemen Akuntansi (Accounting Management)
14
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 13 / 21

8. Sejarah & Perkembangan
sistem & layanan telekomunikasi (1/3)
● 1844 : Morse mengirimkan pesan telegraph untuk pertama-kali
● 1876 : Alexander Graham Bell menemukan telepon
● 1877 : Telepon pertama yang ada di rumah pelanggan
● 1881 : Saluran jarak jauh yang pertama di US
● 1889 : A.B.Strowger menemukan sentral telepon & telepon dial
● 1891 : Kabel telepon bawah laut, dari Inggris ke Perancis
● 1915 : Panggilan telepon antar benua yang pertama di USA
● 1929 : Kabel coaxial ditemukan
● 1947 : Transistor ditemukan
● 1951 : Hubungan langsung jarak jauh
● 1956 : Kabel telepon trans-atlantik yang pertama
● 1960 : Pengujian sentral elektronis yang pertama kali
● 1963 : Layanan tombol tekan diperkenalkan
● 1965 : Percobaan collect call yang pertama
15
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 14 / 21
Sejarah & Perkembangan
sistem & layanan telekomunikasi (2/3)
● 1970 : Penemuan sinar laser
● 1976 : Pemasangan sentral digital yang pertama
● 1977 : Pemasangan sistem optik yang pertama
● 1980 : dimulainya internet berbasis TCP/IP & jaringan modern
cellular mobile (NMT & AMPS) serta OSI ditetapkan
sebagai standarisasi.
● 1985 : Diselesaikannya standarisasi ISDN, GSM & SDH
● 1988 : Kabel serat optik transatlantik yang pertama
● 1989 : Pengujian FTTH (Fiber To The Home) yang pertama
● 1990 : Demonstrasi link serat optik 2000 km menggunakan
amplifier optik tanpa repeater
● 1997 : komunikasi pembicaraan konvensional disalurkan dari
PSTN ke internet
● 2001 : teknologi Gbps untuk LAN & dimulainya digital TV
● 2005 : dimulainya teknologi sistem selular generasi ketiga
16
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 15 / 21

9. Sejarah & Perkembangan
sistem & layanan telekomunikasi (3/3)
17
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 16 / 21
Organisasi Telekomunikasi
ITU (International Telecommunication Union)
 CCITT (Comite Consultatif International
Telegraphique et Telephonique).
 CCIR (Comite Consultatif International des
Radiocommunications)
Eropa → ETSI, BSI, DIN, SFS.
US → TIA, IEEE, FCC & EIA.
Amerika Utara → Bellcore
18
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 17 / 21

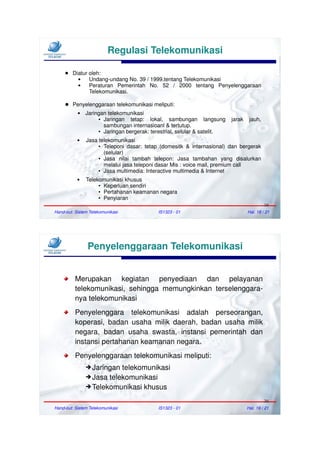

10. Regulasi Telekomunikasi
● Diatur oleh:
 Undang-undang No. 39 / 1999.tentang Telekomunikasi
 Peraturan Pemerintah No. 52 / 2000 tentang Penyelenggaraan
Telekomunikasi.
● Penyelenggaraan telekomunikasi meliputi:
 Jaringan telekomunikasi
● Jaringan tetap: lokal, sambungan langsung jarak jauh,
sambungan internasioanl & tertutup.
● Jaringan bergerak: terestrial, selular & satelit.
 Jasa telekomunikasi
● Teleponi dasar: tetap (domesitk & internasional) dan bergerak
(selular)
● Jasa nilai tambah telepon: Jasa tambahan yang disalurkan
melalui jasa teleponi dasar Mis : voice mail, premium call
● Jasa multimedia: Interactive multimedia & Internet
 Telekomunikasi khusus
● Keperluan sendiri
● Pertahanan keamanan negara
● Penyiaran
19
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 18 / 21
Penyelenggaraan Telekomunikasi
Merupakan kegiatan penyediaan dan pelayanan
telekomunikasi, sehingga memungkinkan terselenggara-
nya telekomunikasi
Penyelenggara telekomunikasi adalah perseorangan,
koperasi, badan usaha milik daerah, badan usaha milik
negara, badan usaha swasta, instansi pemerintah dan
instansi pertahanan keamanan negara.
Penyelenggaraan telekomunikasi meliputi:
➔ Jaringan telekomunikasi
➔ Jasa telekomunikasi
➔ Telekomunikasi khusus
20
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 19 / 21

11. Badan Penyelenggara Telekomunikasi
Merupakan suatu layanan telekomunikasi untuk memenuhi
kebutuhan bertelekomunikasi dengan menggunakan suatu
jaringan telekomunikasi.
Penyelenggara jasa telekomunikasi adalah penyelenggaraan
telekomunikasi untuk memenuhi kebutuhan masyarakat.
Penyelenggaraan jasa telekomunikasi adalah kegiatan
penyediaan dan atau pelayanan jasa telekomunikasi yang
memungkinkan terselenggaranya telekomunikasi;
Penyelenggara jasa telekomunikasi:
➔ BUMN: Telkom
➔ BUMS : Excelcomindo Pratama, Bakrie Telecom, Global Mediacom,
Smart Telecom, Axis, Indosat, 3.
➔ BUMD
➔ Koperasi
21
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 20 / 21
Jenis Jasa Telekomunikasi
Jasa teleponi dasar:
Telepon tetap (fixed)
– Domestik: Lokal & SLJJ
– Internasional (SLI)
Telepon bergerak
Jasa nilai tambah telepon:
Jasa tambahan yang disalurkan melalui jasa
teleponi dasar Mis : voice mail, premium call
Jasa multimedia:
Interactive multimedia
Internet
22
Hand-out: Sistem Telekomunikasi IS1323 - 01 Hal. 21 / 21

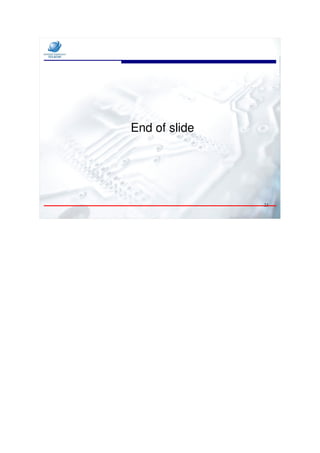

12. End of slide
