OpenFOAMスレッド並列化のための基礎検討

OpenFOAMスレッド並列化のための基礎検討
富岡稔*（株式会社フィックスターズ）
伊藤優希（株式会社フィックスターズ）
丸石崇史（株式会社フィックスターズ）
𠮷藤尚生（株式会社フィックスターズ）
© 2017 Fixstars Corporation, All rights reserved.

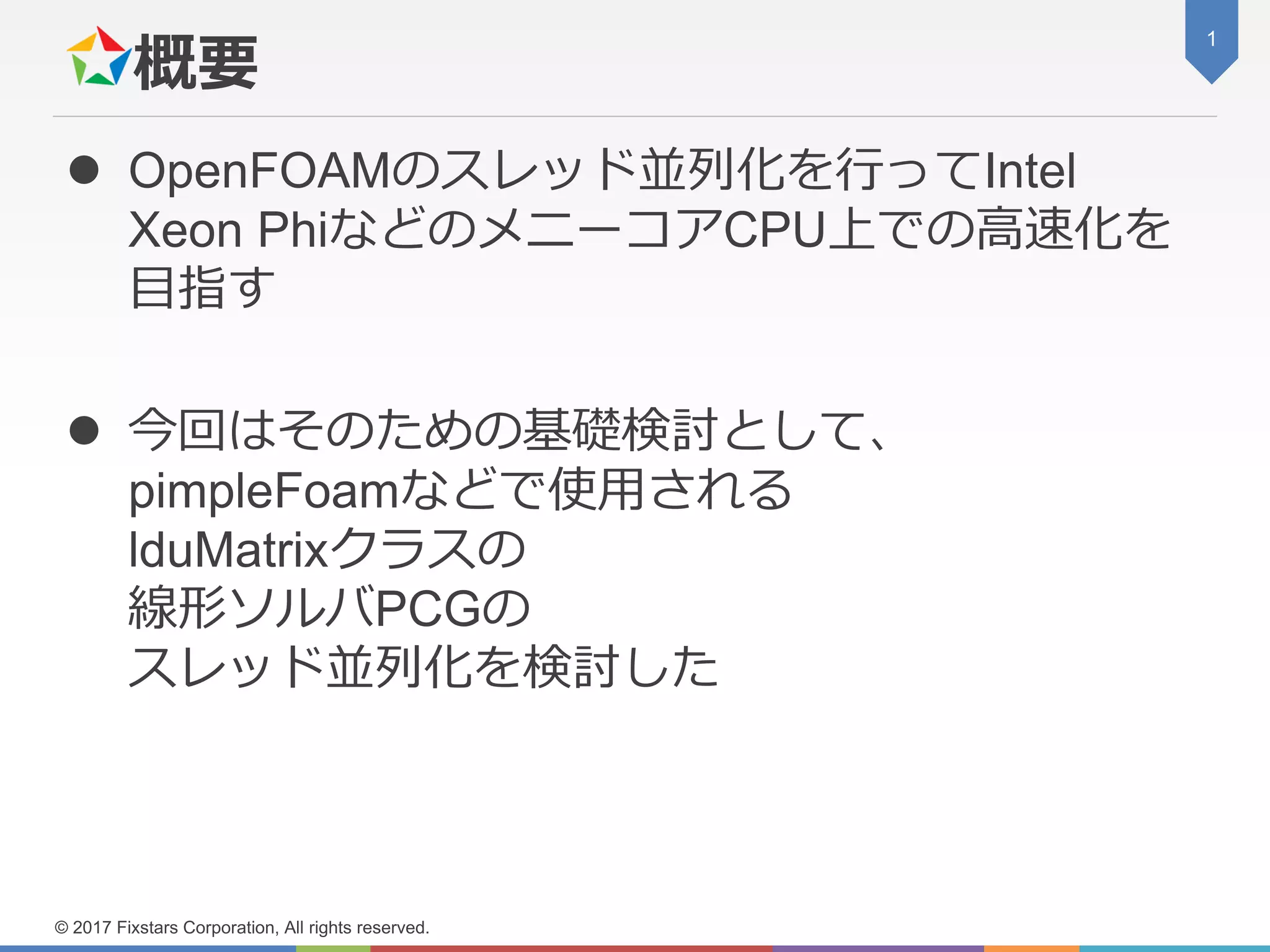

概要
 OpenFOAMのスレッド並列化を行ってIntel
Xeon PhiなどのメニーコアCPU上での高速化を
目指す
 今回はそのための基礎検討として、
pimpleFoamなどで使用される
lduMatrixクラスの
線形ソルバPCGの
スレッド並列化を検討した
1

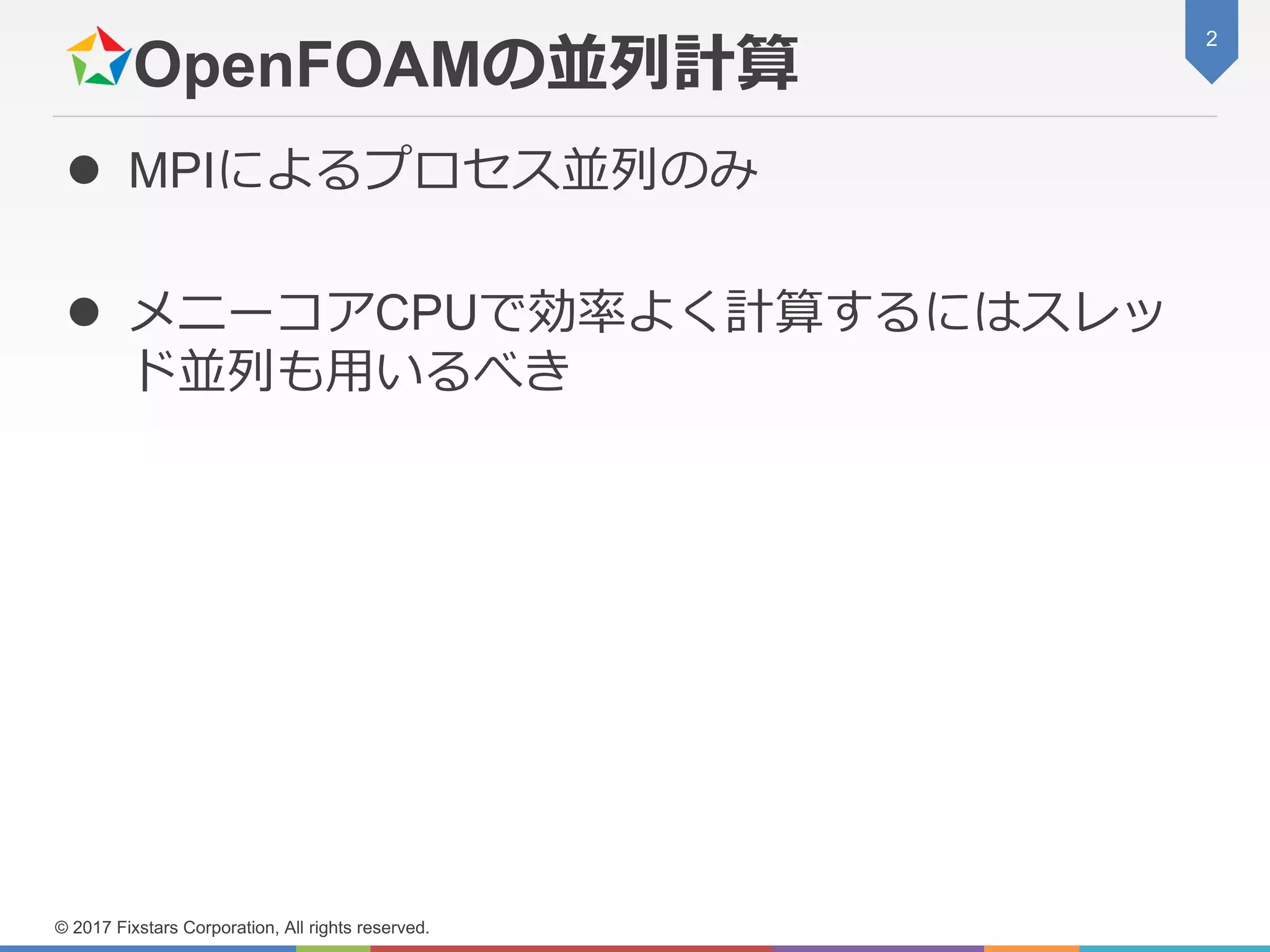

OpenFOAMの並列計算
 MPIによるプロセス並列のみ
 メニーコアCPUで効率よく計算するにはスレッ
ド並列も用いるべき
2

なぜ今基礎検討なのか？
 過去にはMPIとスレッド並列を組み合わせた
Hybrid並列を実装し、「京」コンピュータにて
評価しているものが存在する[1]
→ MPIのみのものと同等の性能
 同様にスレッド並列化を行っている例は複数存
在しているがコードはOpenFOAMに取り込まれ
ていない
 ゼロベースで作ることで知見を得る
 それによって高速化したい
3
(1) 内山学，ファムバンフック，千葉修一，井上義昭，浅見暁，OpenFOAMによる流体コードのHybrid並列化の評価，
情報処理学会研究報告，Vol.2015-HPC-151，No.20，pp.1-6, (2015)

概要
 OpenFOAMのスレッド並列化を行ってIntel
Xeon PhiなどのメニーコアCPU上での高速化を
目指す
 今回はそのための基礎検討として、
pimpleFoamなどで使用される
lduMatrixクラスの
線形ソルバPCGの
スレッド並列化を検討した
4

前処理付き共役勾配法(PCG)
 線形方程式を解く反復法の一種
 反復内の主な処理
➢前処理 (𝑀−1 𝒓)
➢内積 (𝒓1 ∙ 𝒓2)
➢ベクトル和 (𝒓1 + 𝒓2)
➢ベクトルのスカラー倍 (𝛼𝒓)
➢疎行列ベクトル積 (𝐴𝒓)
5

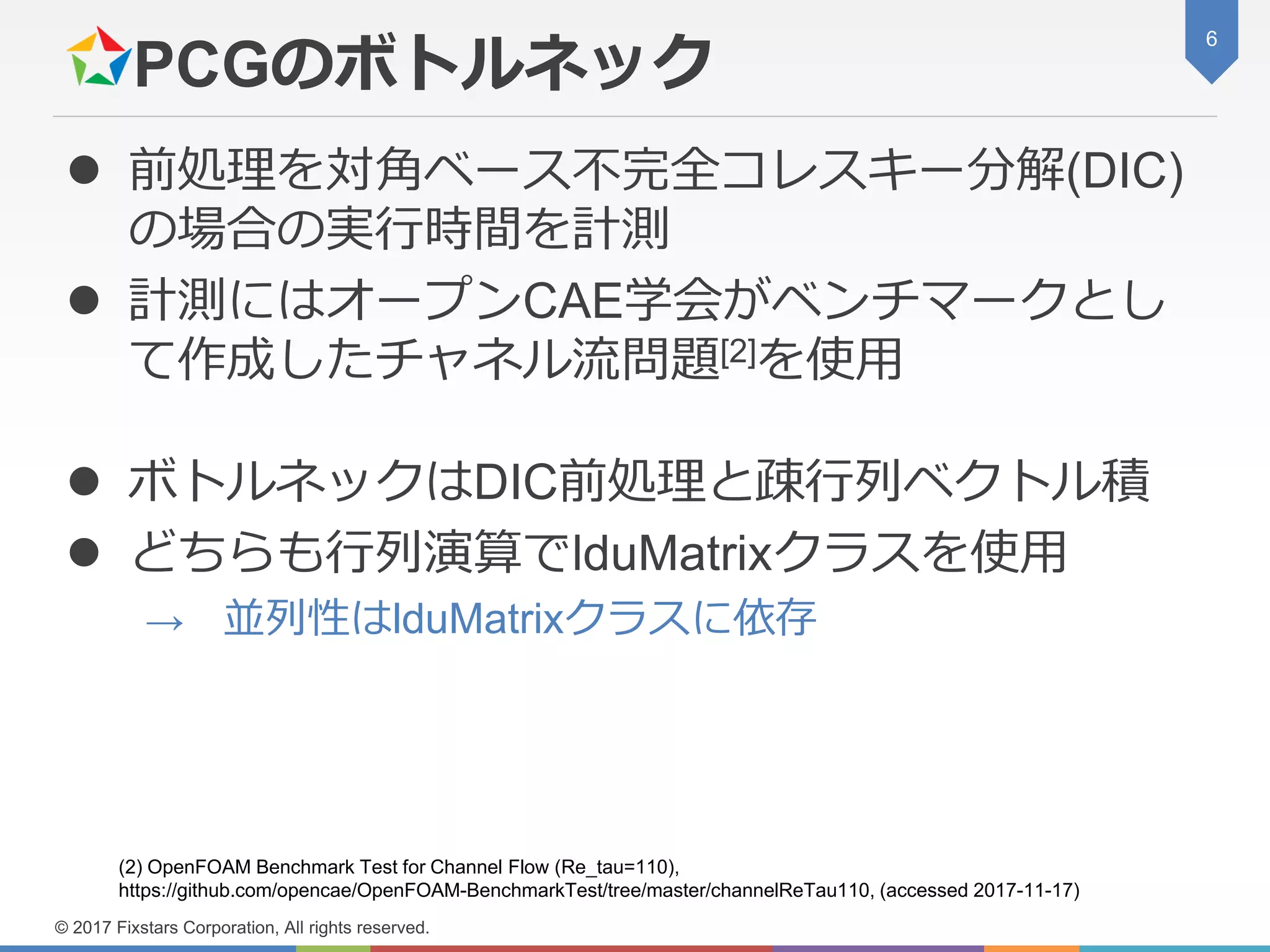

PCGのボトルネック
 前処理を対角ベース不完全コレスキー分解(DIC)
の場合の実行時間を計測
 計測にはオープンCAE学会がベンチマークとし
て作成したチャネル流問題[2]を使用
 ボトルネックはDIC前処理と疎行列ベクトル積
 どちらも行列演算でlduMatrixクラスを使用
→ 並列性はlduMatrixクラスに依存
6
(2) OpenFOAM Benchmark Test for Channel Flow (Re_tau=110),
https://github.com/opencae/OpenFOAM-BenchmarkTest/tree/master/channelReTau110, (accessed 2017-11-17)

lduMatrixクラスの疎行列格納形式
 lduMatrixクラスは疎行列を対角部分D, 上三角部
分U, 下三角部分Lに分けてそれぞれの非ゼロ要
素を保持
 Uは行優先、Lは列優先で格納
 非ゼロ要素に対応する行と列の情報も保持
→ COO形式と等価
7
𝑈
𝐿
𝐷

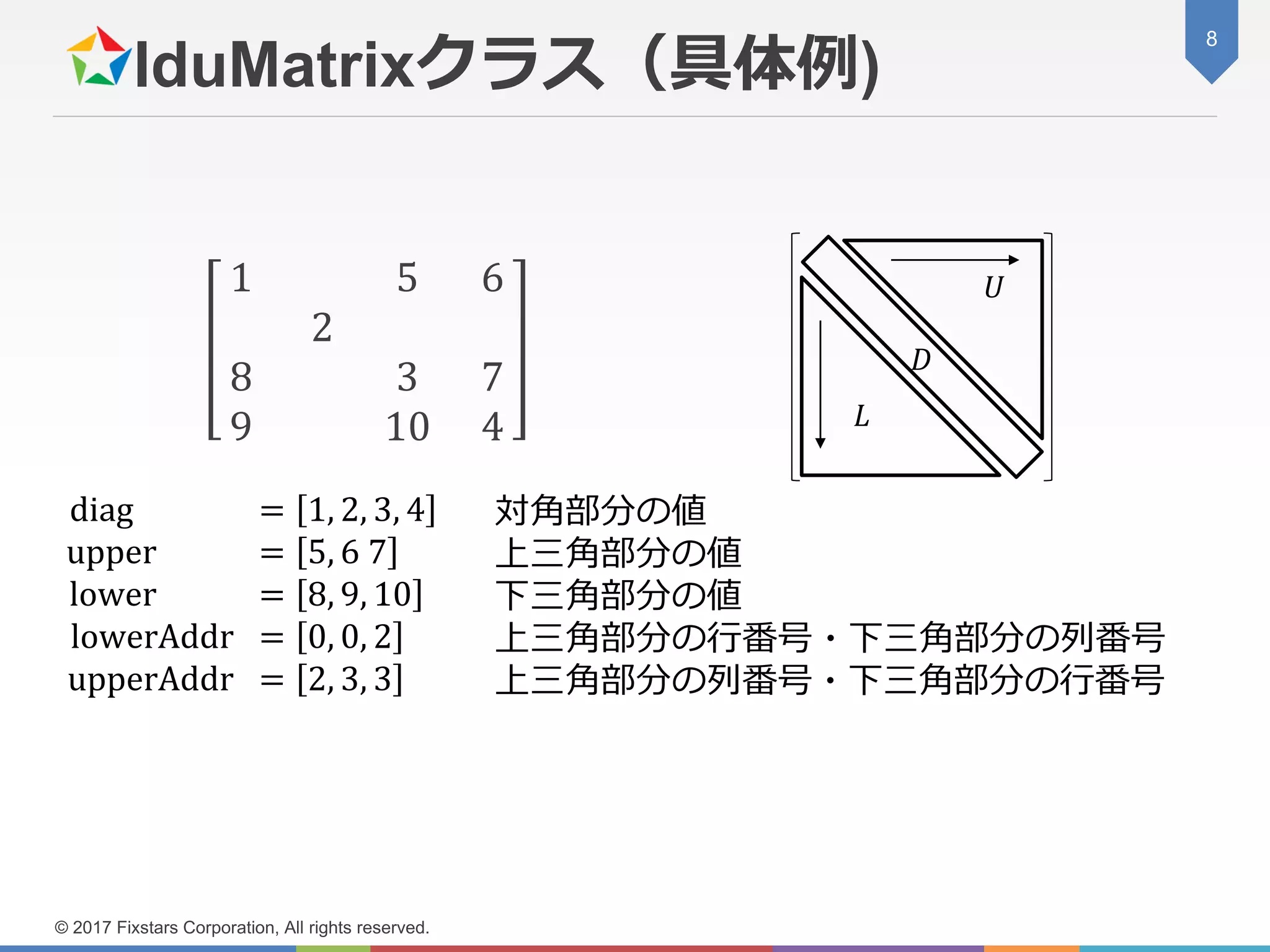

lduMatrixクラス（具体例)
8
1 5 6
2
8 3 7
9 10 4
diag = 1, 2, 3, 4
upper = 5, 6 7
lower = 8, 9, 10
lowerAddr = 0, 0, 2
upperAddr = 2, 3, 3
𝑈
𝐿
𝐷
対角部分の値
上三角部分の値
下三角部分の値
上三角部分の行番号・下三角部分の列番号
上三角部分の列番号・下三角部分の行番号

lduMatrixクラスの問題点
 下三角部分Lを列優先で保持している
→ 非ゼロ要素の行番号が連続していない
 疎行列ベクトル積やDIC前処理をスレッド並列化
するとアクセス競合が発生する
lduMatrixクラスを用いている部分は
スレッド並列化が困難
9

疎行列ベクトル積(lduMatrix)
 𝒚 = 𝐴𝒙
⇔ 各非ゼロ要素𝑎𝑖𝑗に対して 𝑦𝑖 += 𝑎𝑖𝑗 𝑥𝑗 を計算
10
const label nCells = diag().size();
for (label cell = 0; cell < nCells; cell++) {
A[cell] = diag[cell]*x[cell];
}
const label nFaces = upper().size();
for (label face = 0; face < nFaces; face++) {
A[upperAddr[face]] += lower[face]*x[lowerAddr[face]];
A[lowerAddr[face]] += upper[face]*x[upperAddr[face]];
}

具体例
 異なるループ変数で同じ場所を書き換える
→ 並列化すると同時書き込みが発生
11
1 5 6
2
8 3 7
9 10 4
const label nFaces = upper().size();
A[upperAddr[face]] += lower[face]*x[lowerAddr[face]];
A[lowerAddr[face]] += upper[face]*x[upperAddr[face]];
}
face 0 1 2
upper 5 6 7
lower 8 9 10
lowerAddr 0 0 2
upperAddr 2 3 3

DIC前処理(lduMatrix)
 前処理は 𝒛 = 𝑀−1 𝒓
= 𝐼 + 𝐷∗−1 𝑈 −1 𝐼 + 𝐷∗−1 𝑈 𝑇 −1 𝐷∗−1 𝒓 で計算
→ 前進代入・後退代入
12
←前進代入
←後退代入
for (label cell = 0; cell < nCells; cell++) {
z[cell] = invD [cell]*r[cell];
}
for (label face=0; face < nFaces; face++) {
z[upperAddr[face]] -=
invD[upperAddr[face]]*lower[face]*z[lowerAddr[face]];
}
for (label face = nFaces-1; face >= 0; face--) {
z[lowerAddr[face]] -=
invD[lowerAddr[face]]*upper[face]*z[upperAddr[face]];
}

具体例
 ループ内の異なるfaceで同じ場所を書き換える
→ 並列化すると同時書き込みが発生
13
1 5 6
2
5 3 7
6 7 4
z[upperAddr[face]] -=
invD[upperAddr[face]]*lower[face]*z[lowerAddr[face]];
}
face 0 1 2
lower 5 6 7
lowerAddr 0 0 2
upperAddr 2 3 3

対策
 lduMatrixクラスのままではスレッド並列化が
困難
→ 別の形式に変換
 今回はCSR形式で考える
14

CSR形式
 data[k]: k番目の非ゼロ要素の値
 column[k]: k番目の非ゼロ要素の列番号
 offset[i]: i行目のdataとcolumnの開始位置
15
1 5 6
2
8 3 7
9 10 4
data = [1, 5, 6, 2, 8, 3, 7, 9, 10, 4]
column = [0, 2, 3, 1, 0, 2, 3, 0, 2, 3]
offset = [0, 3, 4, 7, 10]

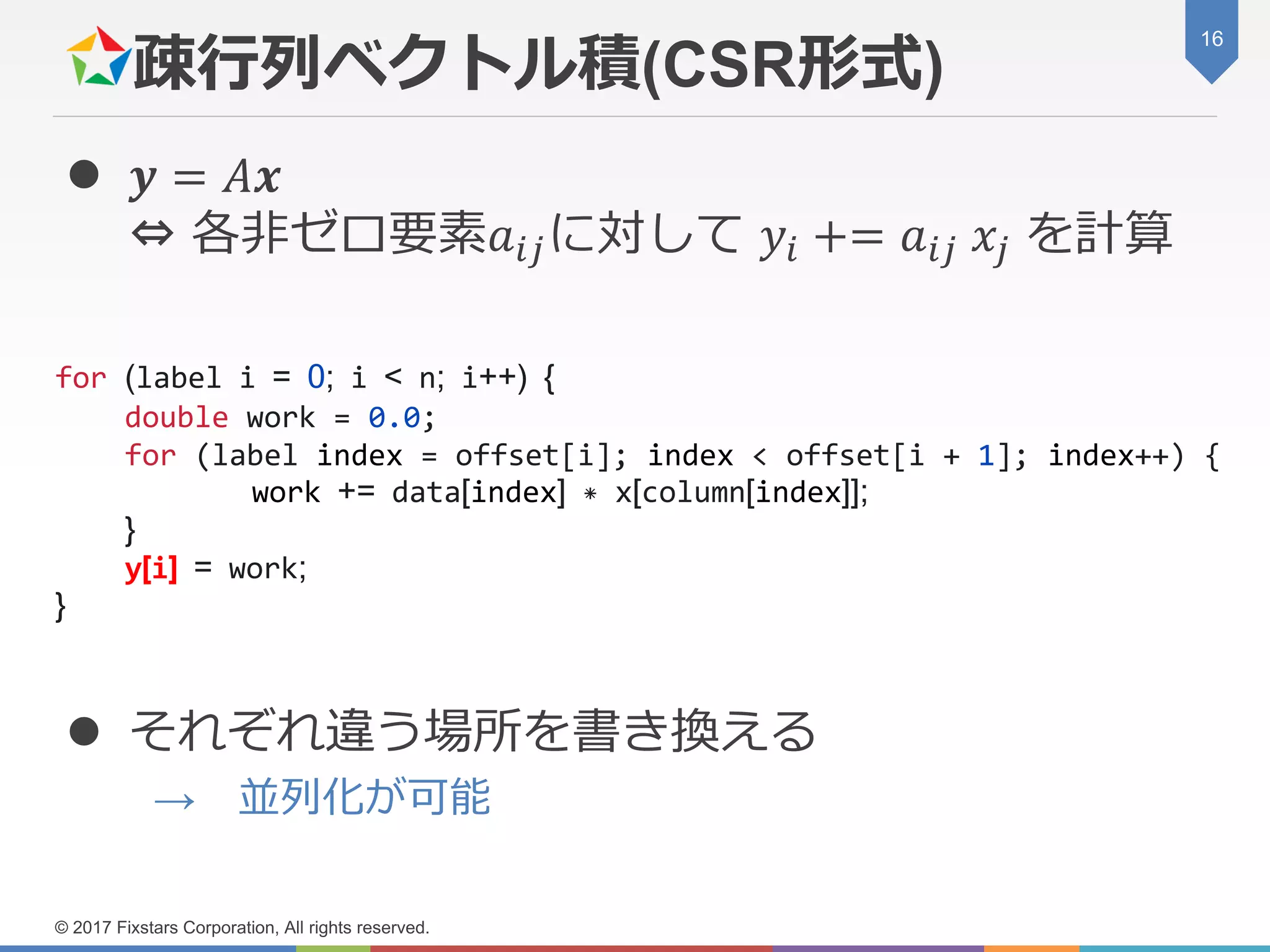

疎行列ベクトル積(CSR形式)
 𝒚 = 𝐴𝒙
⇔ 各非ゼロ要素𝑎𝑖𝑗に対して 𝑦𝑖 += 𝑎𝑖𝑗 𝑥𝑗 を計算
 それぞれ違う場所を書き換える
→ 並列化が可能
16
for (label i = 0; i < n; i++) {
double work = 0.0;
for (label index = offset[i]; index < offset[i + 1]; index++) {
work += data[index] * x[column[index]];
}
y[i] = work;
}

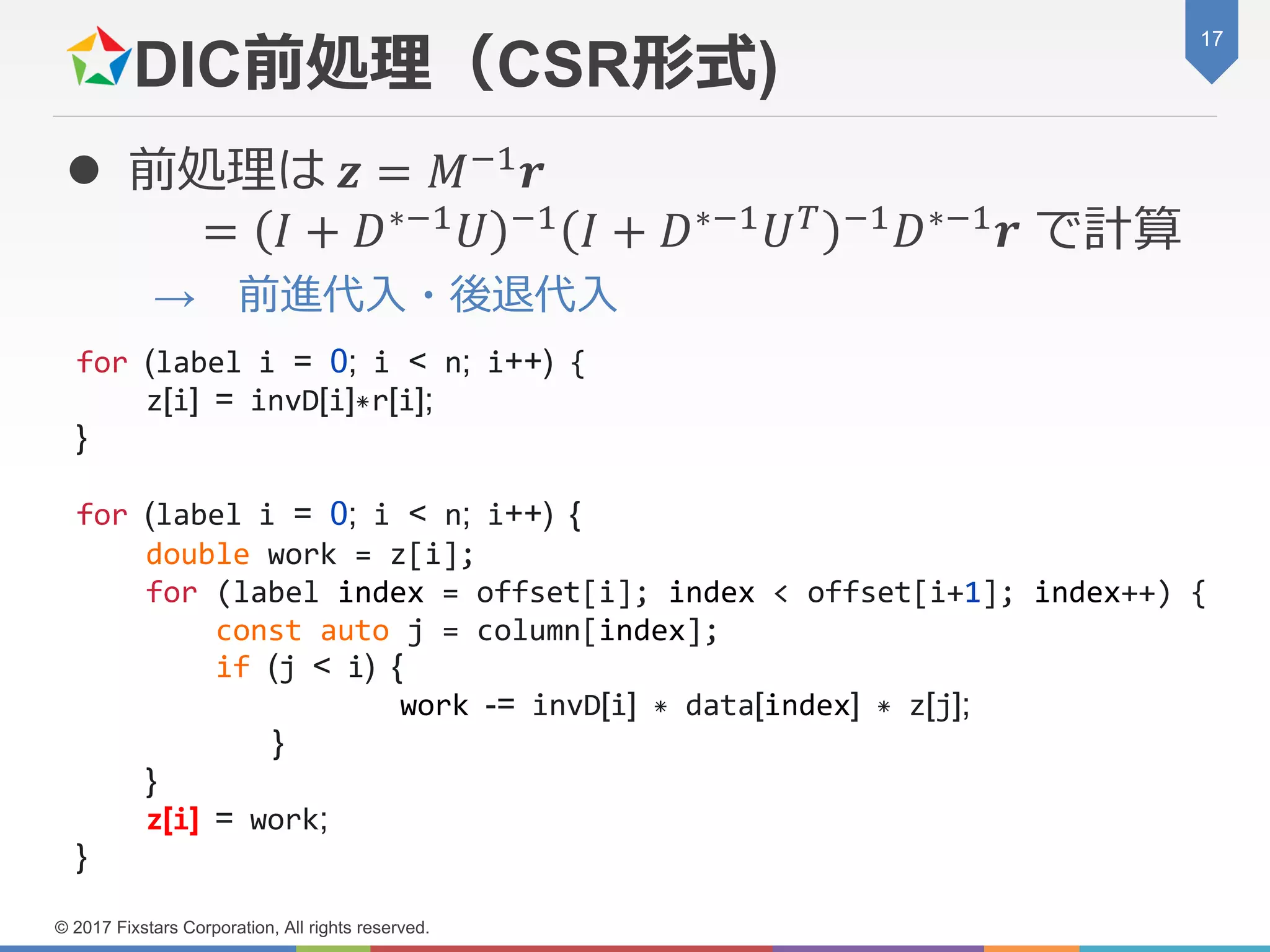

DIC前処理（CSR形式)
 前処理は 𝒛 = 𝑀−1 𝒓
= 𝐼 + 𝐷∗−1 𝑈 −1 𝐼 + 𝐷∗−1 𝑈 𝑇 −1 𝐷∗−1 𝒓 で計算
→ 前進代入・後退代入
17
for (label i = 0; i < n; i++) {
z[i] = invD[i]*r[i];
}
for (label i = 0; i < n; i++) {
double work = z[i];
for (label index = offset[i]; index < offset[i+1]; index++) {
const auto j = column[index];
if (j < i) {
work -= invD[i] * data[index] * z[j];
}
}
z[i] = work;
}

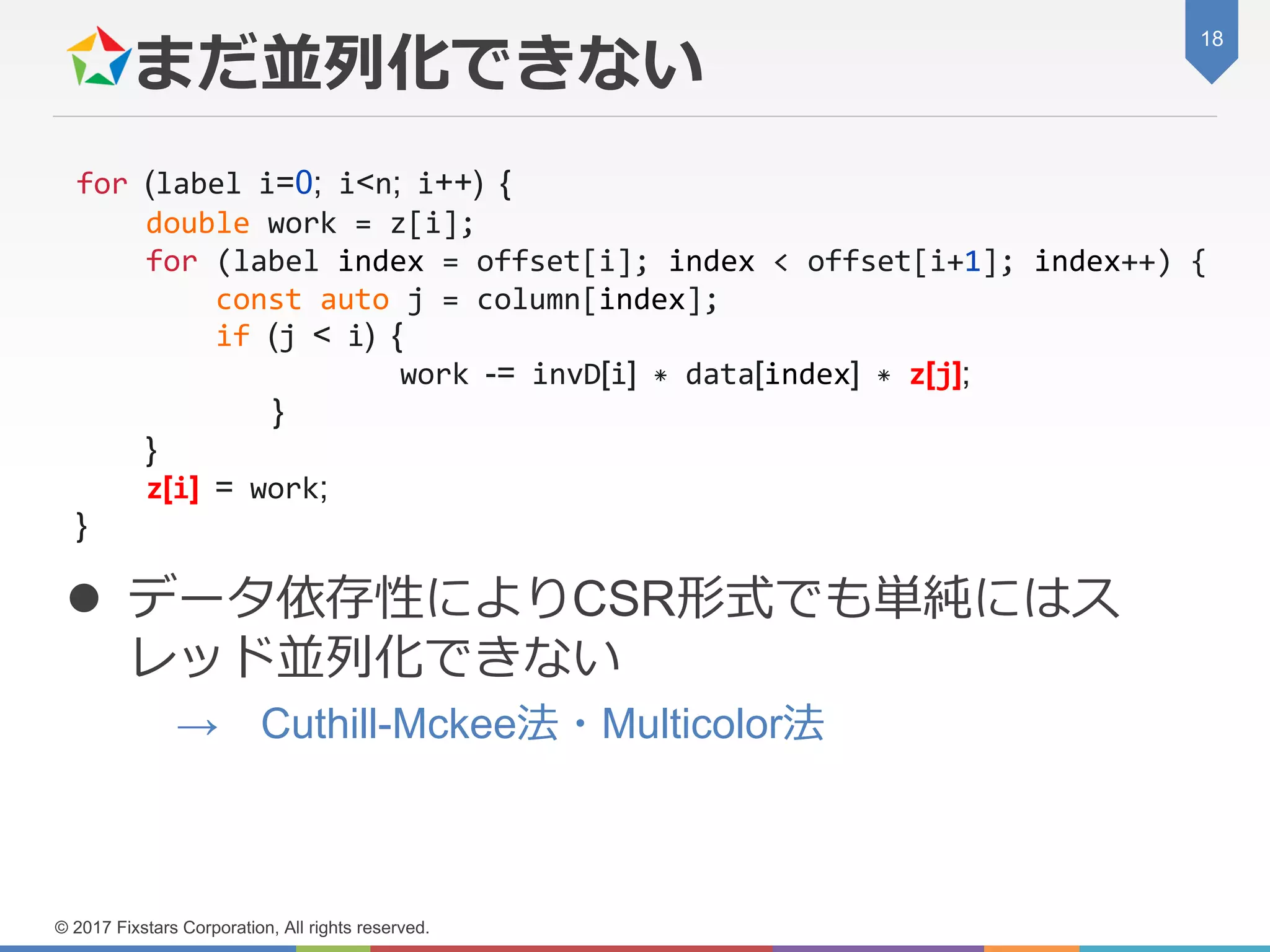

まだ並列化できない
 データ依存性によりCSR形式でも単純にはス
レッド並列化できない
→ Cuthill-Mckee法・Multicolor法
18
for (label i=0; i<n; i++) {
double work = z[i];
for (label index = offset[i]; index < offset[i+1]; index++) {
const auto j = column[index];
if (j < i) {
work -= invD[i] * data[index] * z[j];
}
}
z[i] = work;
}

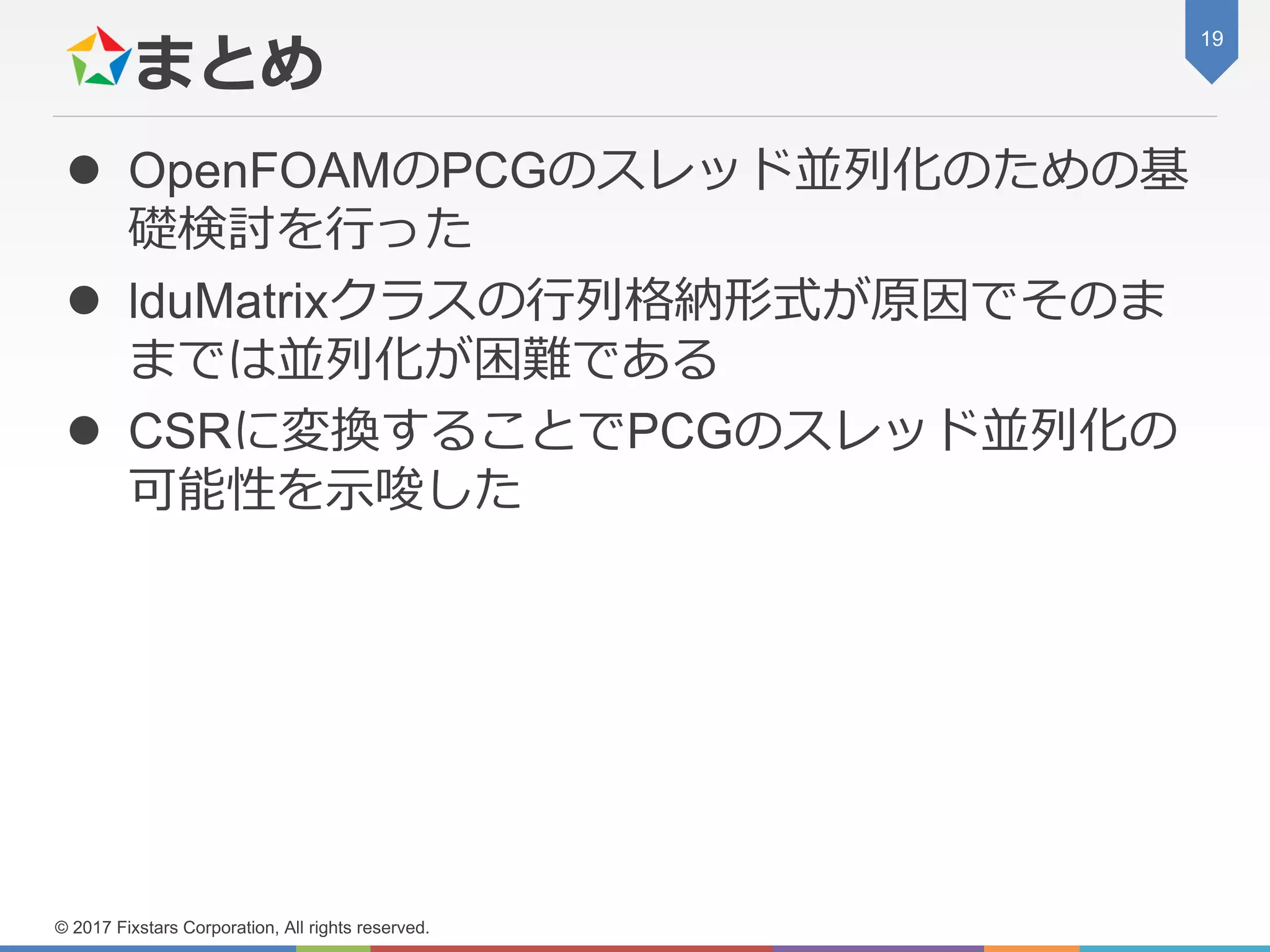

まとめ
 OpenFOAMのPCGのスレッド並列化のための基
礎検討を行った
 lduMatrixクラスの行列格納形式が原因でそのま
までは並列化が困難である
 CSRに変換することでPCGのスレッド並列化の
可能性を示唆した
19

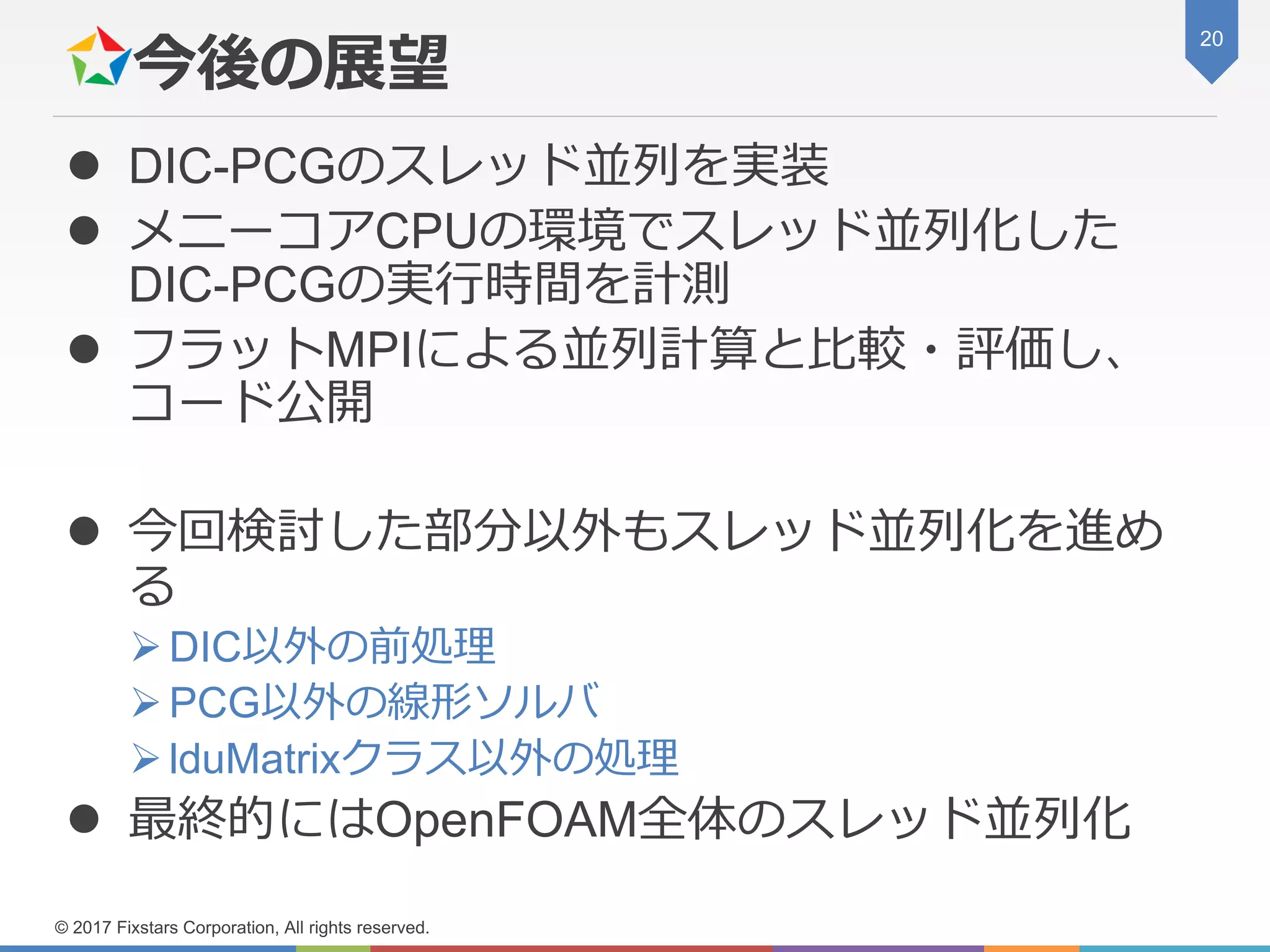

今後の展望
 DIC-PCGのスレッド並列を実装
 メニーコアCPUの環境でスレッド並列化した
DIC-PCGの実行時間を計測
 フラットMPIによる並列計算と比較・評価し、
コード公開
 今回検討した部分以外もスレッド並列化を進め
る
➢DIC以外の前処理
➢PCG以外の線形ソルバ
➢lduMatrixクラス以外の処理
 最終的にはOpenFOAM全体のスレッド並列化
20
