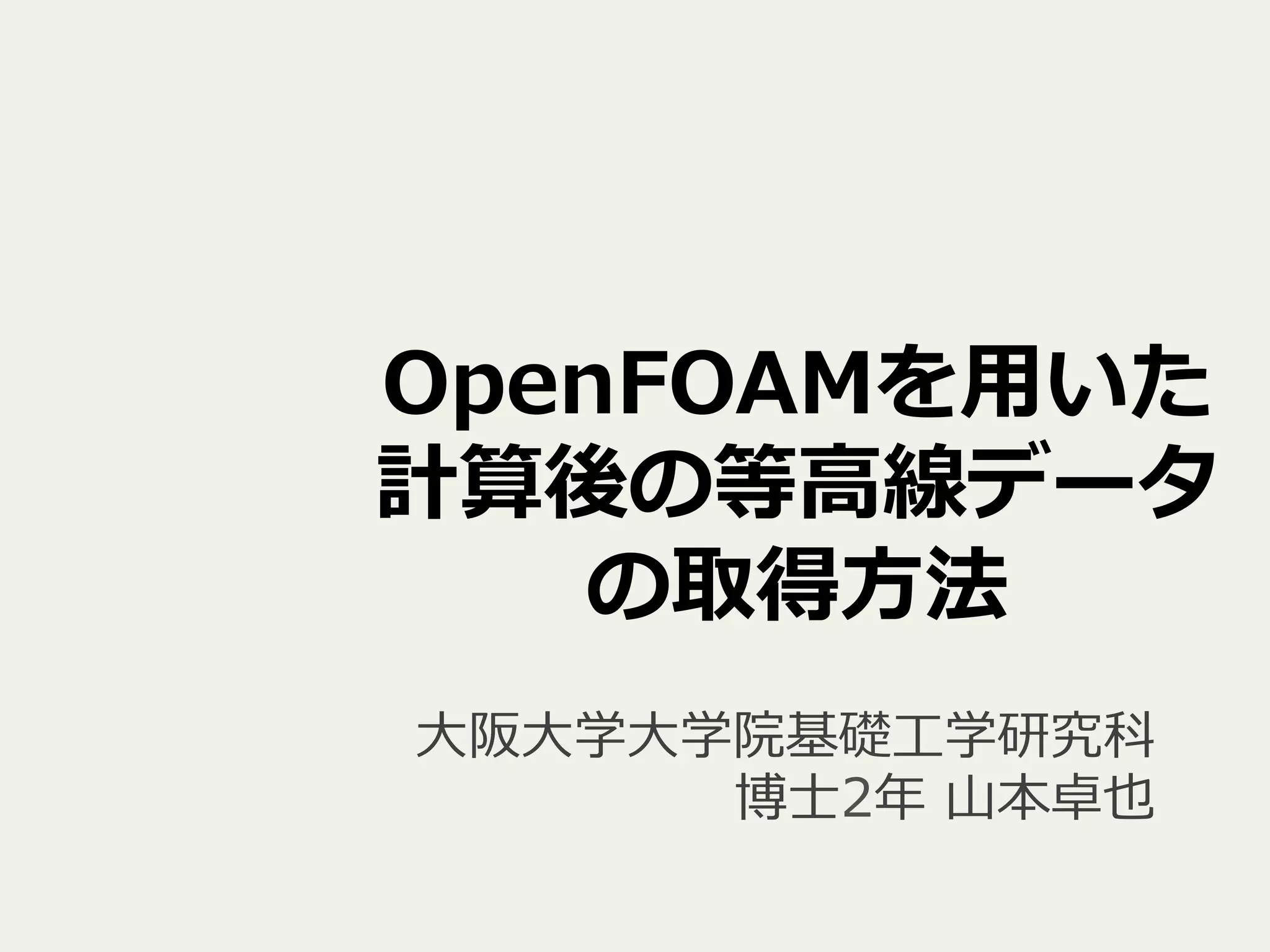

1. OpenFOAMを⽤用いた
計算後の等⾼高線データ
の取得⽅方法
⼤大阪⼤大学⼤大学院基礎⼯工学研究科
博⼠士2年年 ⼭山本卓也

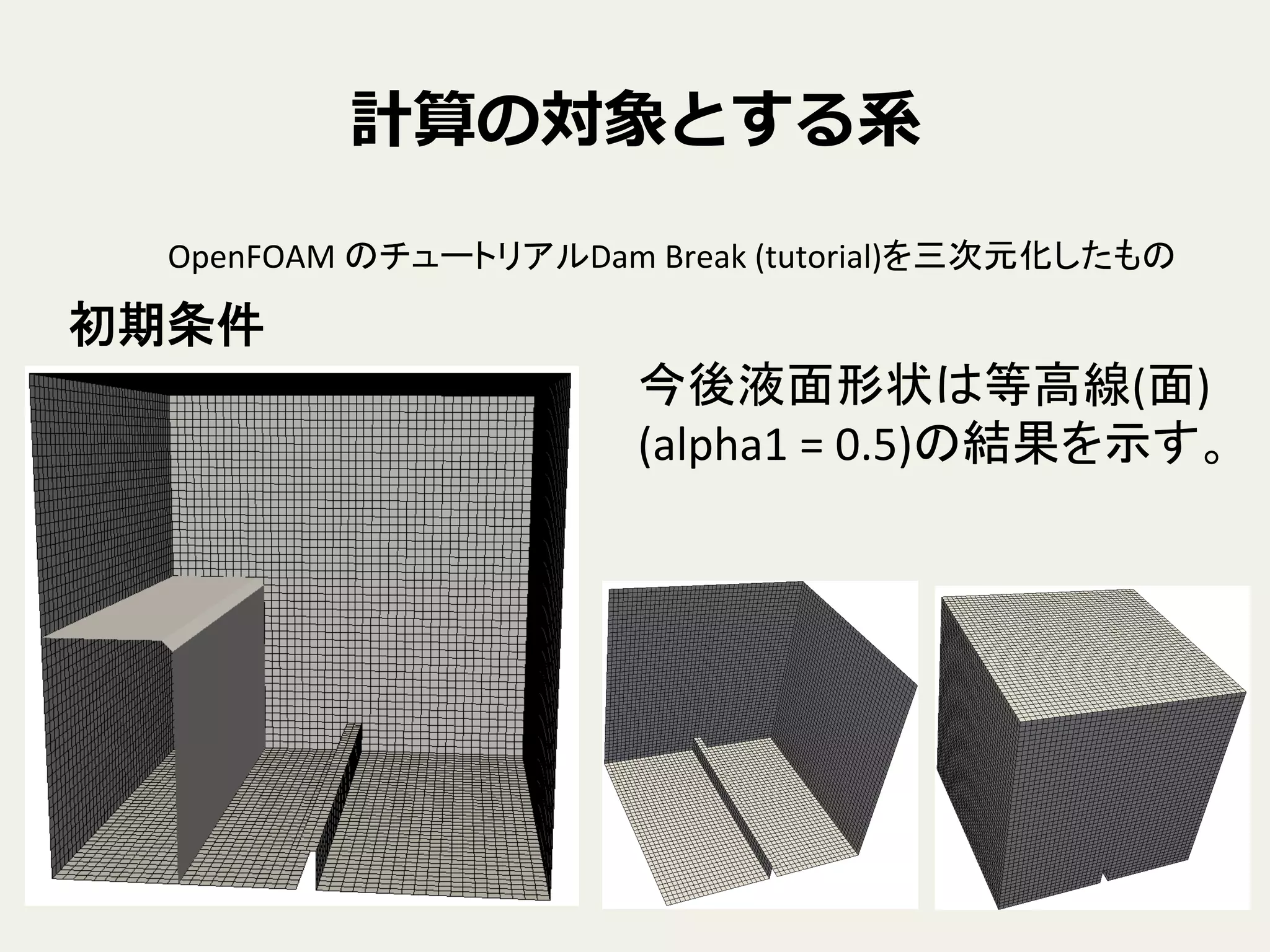

2. 計算の対象とする系
OpenFOAM
のチュートリアルDam
Break
(tutorial)を三次元化したもの
初期条件
今後液面形状は等高線(面)
(alpha1
=
0.5)の結果を示す。

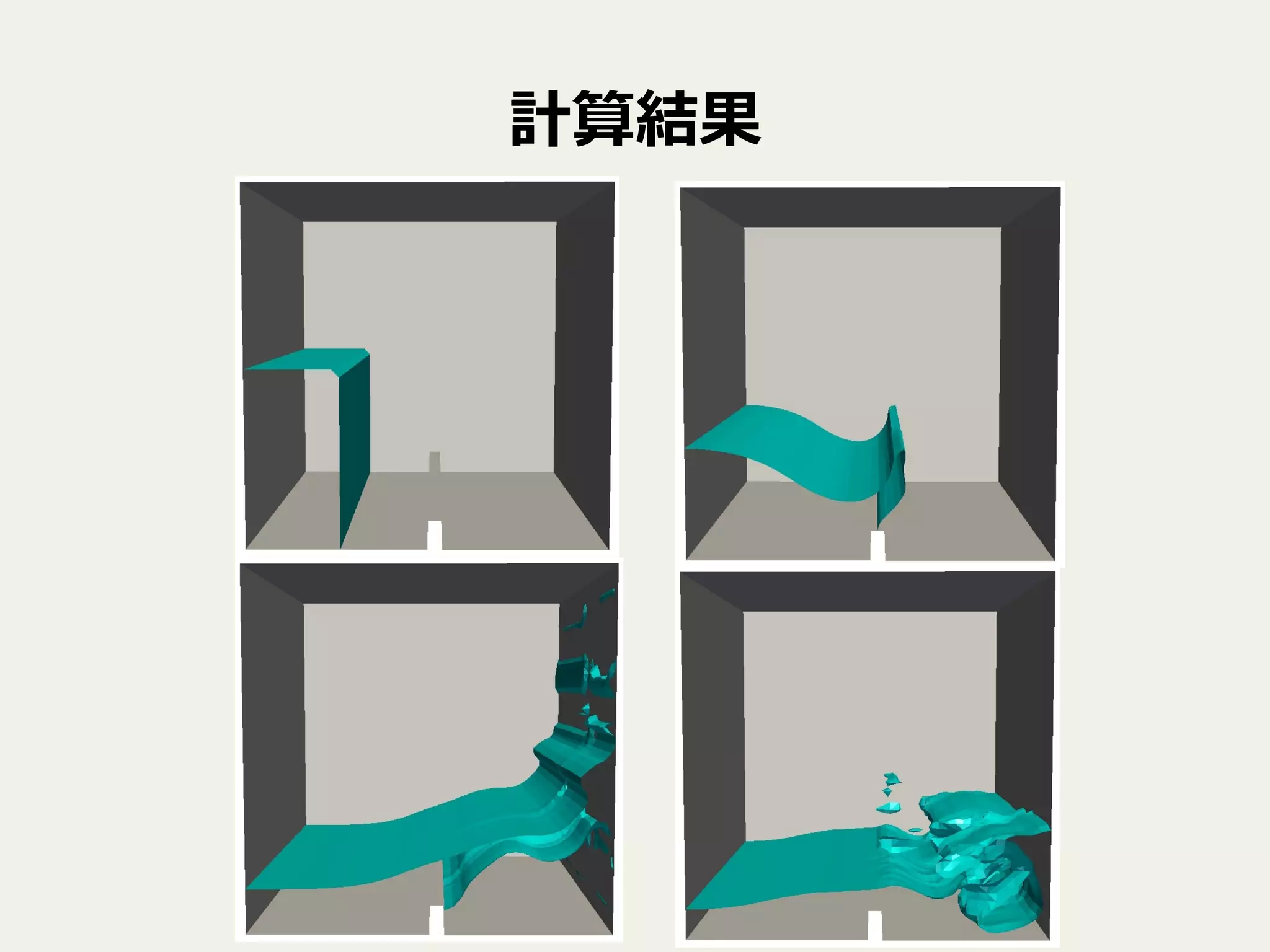

3. 計算結果

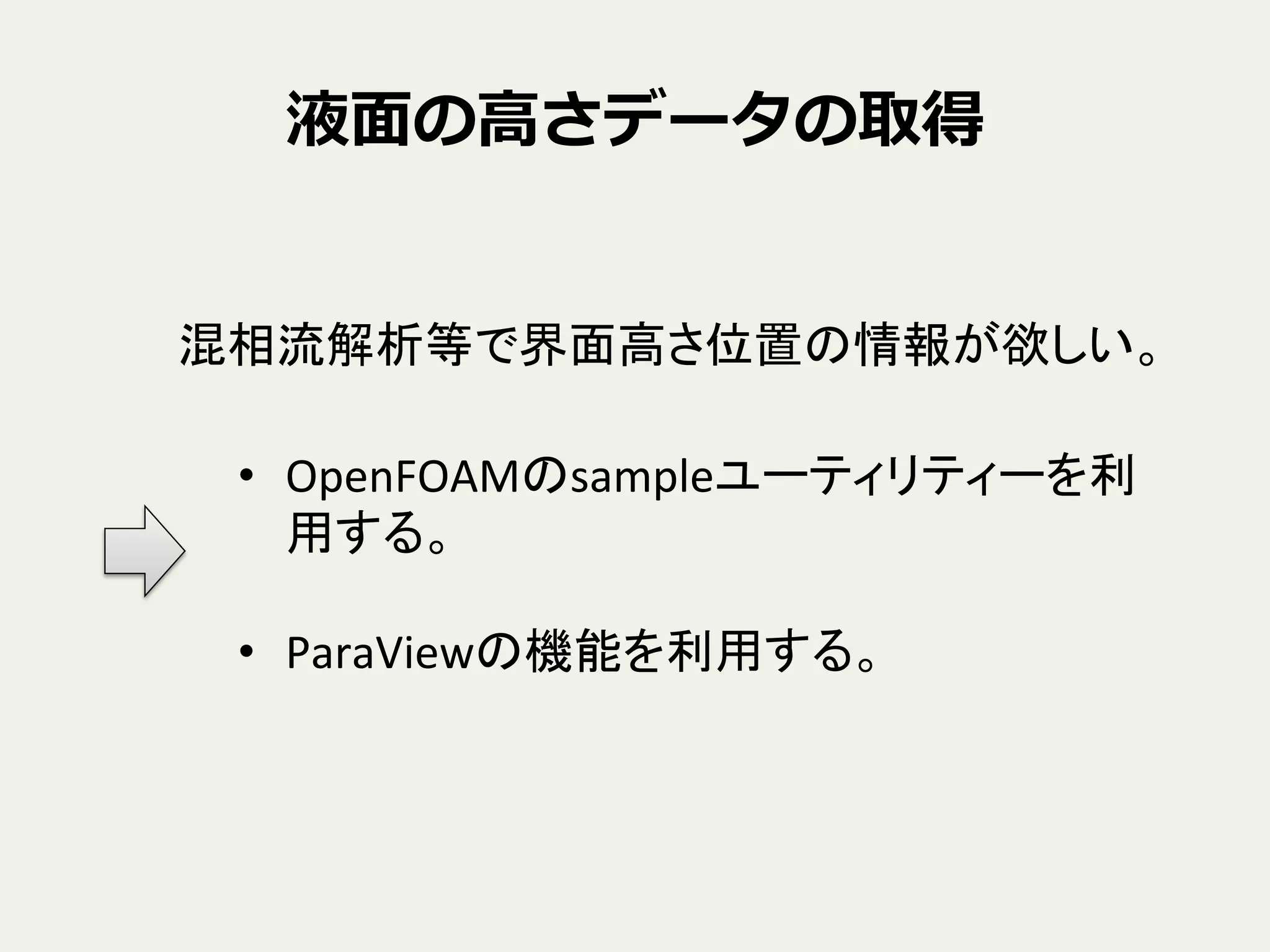

4. 液⾯面の⾼高さデータの取得
混相流解析等で界面高さ位置の情報が欲しい。
• OpenFOAMのsampleユーティリティーを利
用する。
• ParaViewの機能を利用する。

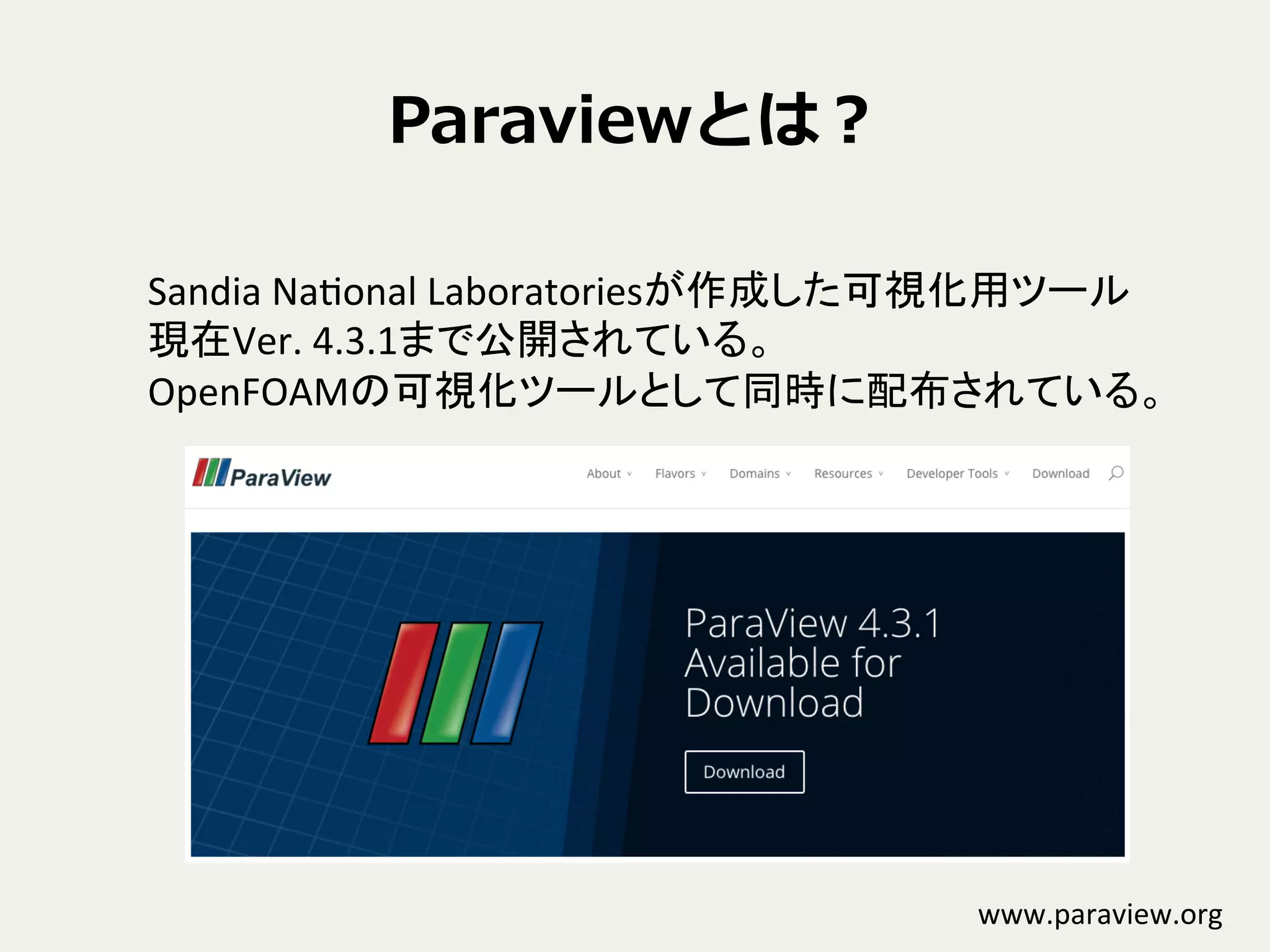

5. Paraviewとは？
Sandia
NaConal
Laboratoriesが作成した可視化用ツール
現在Ver.
4.3.1まで公開されている。
OpenFOAMの可視化ツールとして同時に配布されている。
www.paraview.org

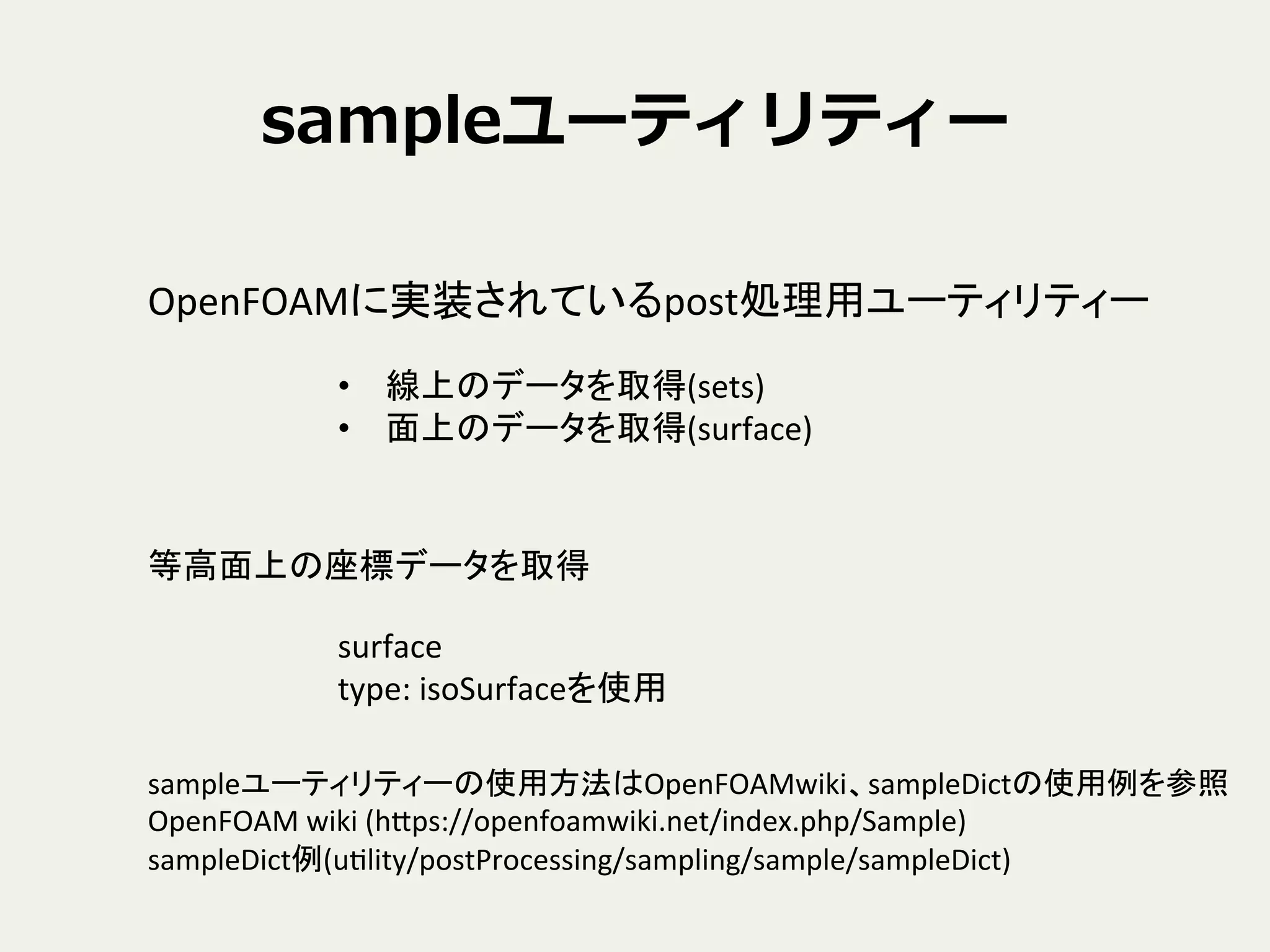

6. sampleユーティリティー
OpenFOAMに実装されているpost処理用ユーティリティー
• 線上のデータを取得(sets)
• 面上のデータを取得(surface)
等高面上の座標データを取得
surface
type:
isoSurfaceを使用
sampleユーティリティーの使用方法はOpenFOAMwiki、sampleDictの使用例を参照
OpenFOAM
wiki
(hNps://openfoamwiki.net/index.php/Sample)
sampleDict例(uClity/postProcessing/sampling/sample/sampleDict)

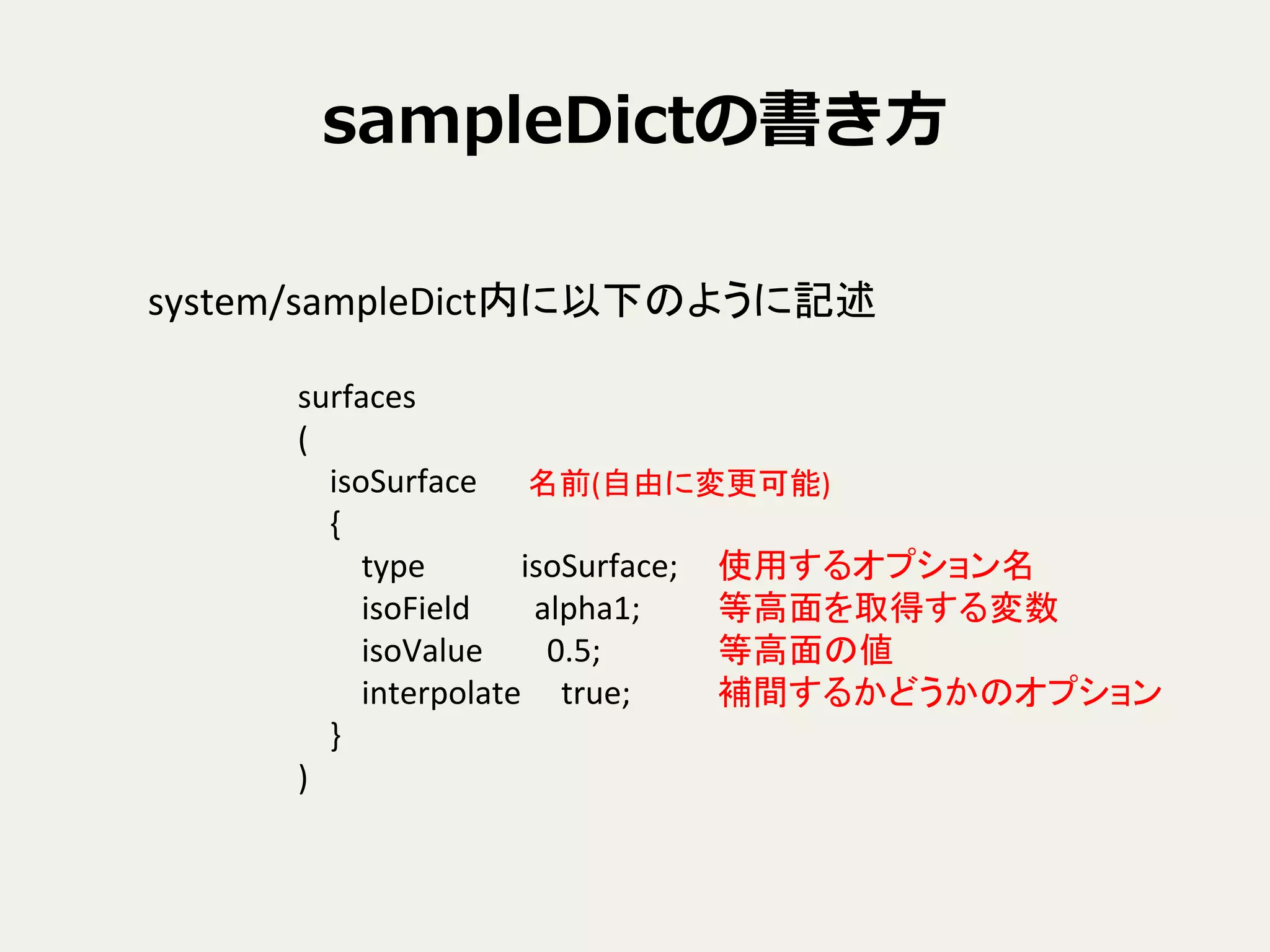

7. sampleDictの書き⽅方
system/sampleDict内に以下のように記述
surfaces
(
isoSurface
{
type
isoSurface;
isoField
alpha1;
isoValue
0.5;
interpolate
true;
}
)
名前(自由に変更可能)
使用するオプション名
等高面を取得する変数
等高面の値
補間するかどうかのオプション

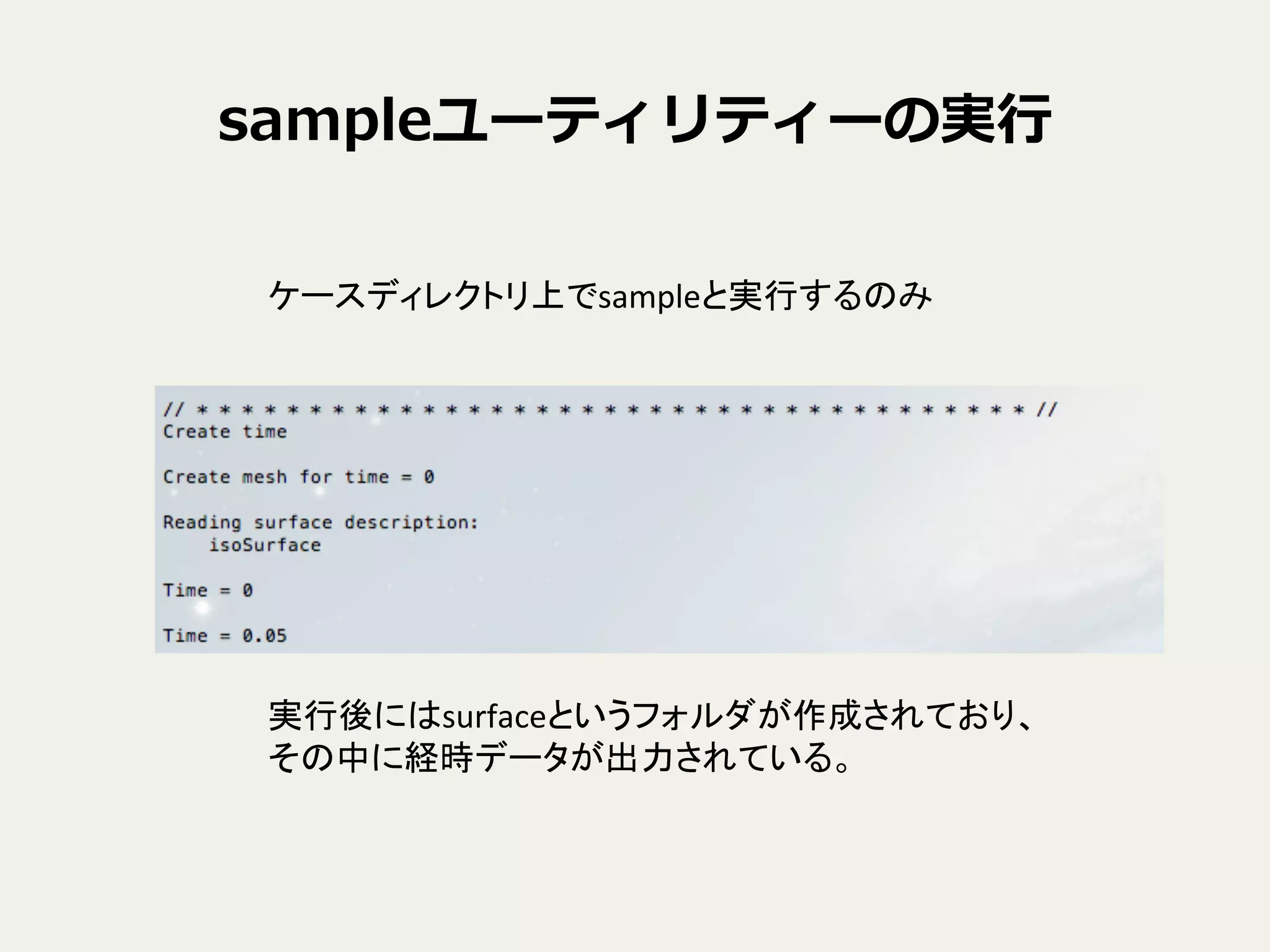

8. sampleユーティリティーの実⾏行行
ケースディレクトリ上でsampleと実行するのみ
実行後にはsurfaceというフォルダが作成されており、
その中に経時データが出力されている。

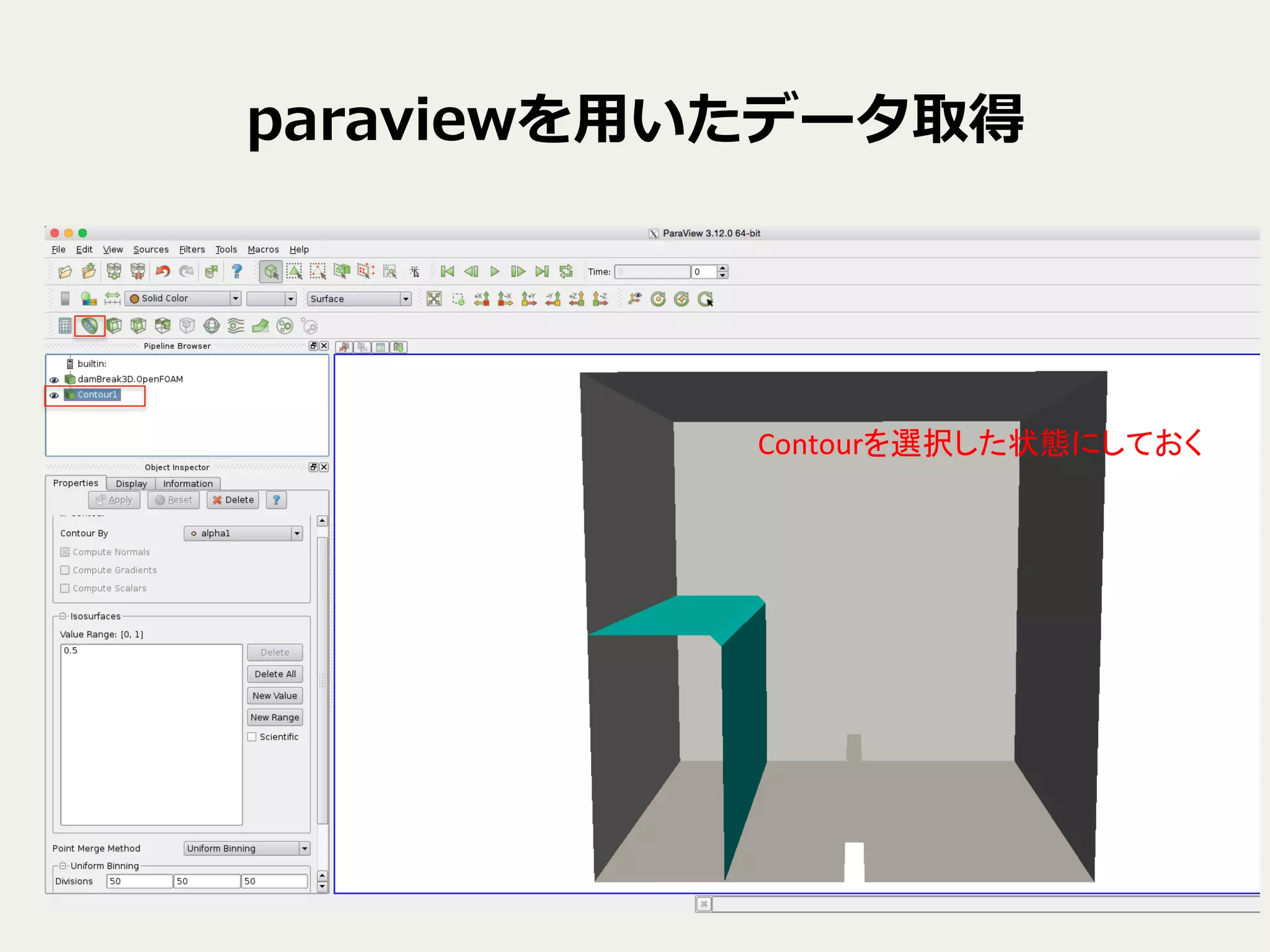

9. paraviewを⽤用いたデータ取得
Contourを選択した状態にしておく

10. paraviewを⽤用いたデータ取得
File/Save
Dataを選択

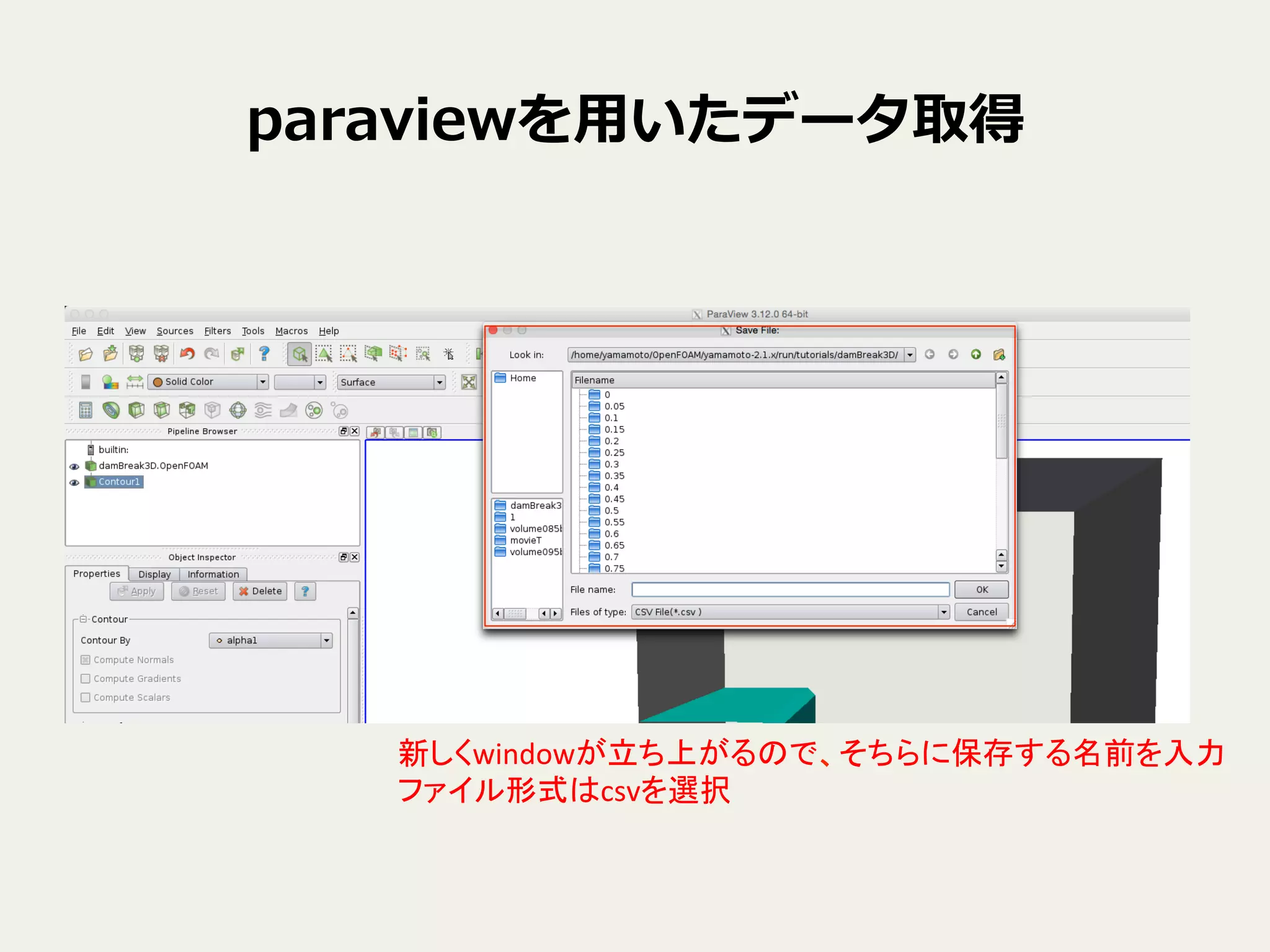

11. paraviewを⽤用いたデータ取得
新しくwindowが立ち上がるので、そちらに保存する名前を入力
ファイル形式はcsvを選択

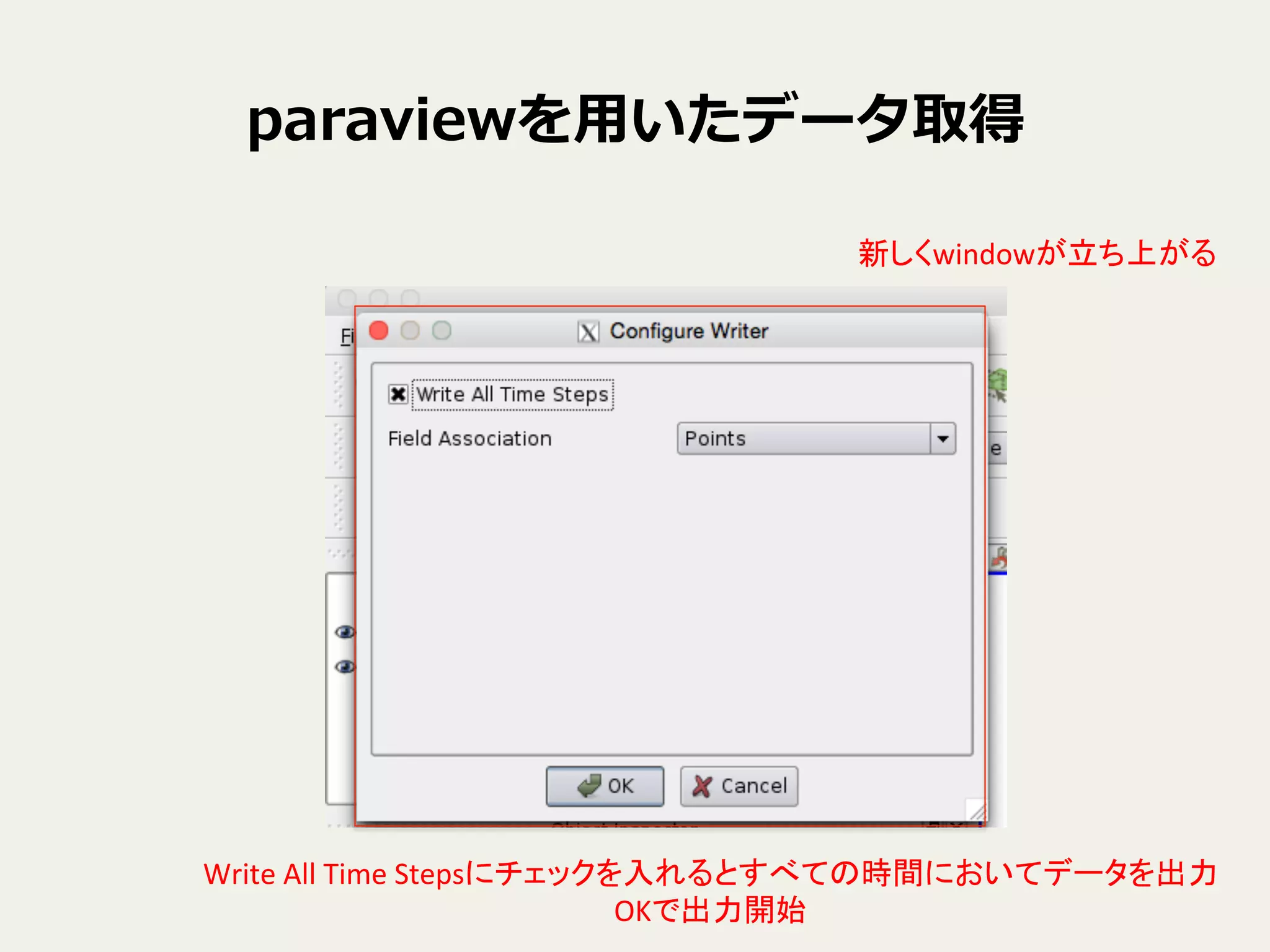

12. paraviewを⽤用いたデータ取得
新しくwindowが立ち上がる
Write
All
Time
Stepsにチェックを入れるとすべての時間においてデータを出力
OKで出力開始

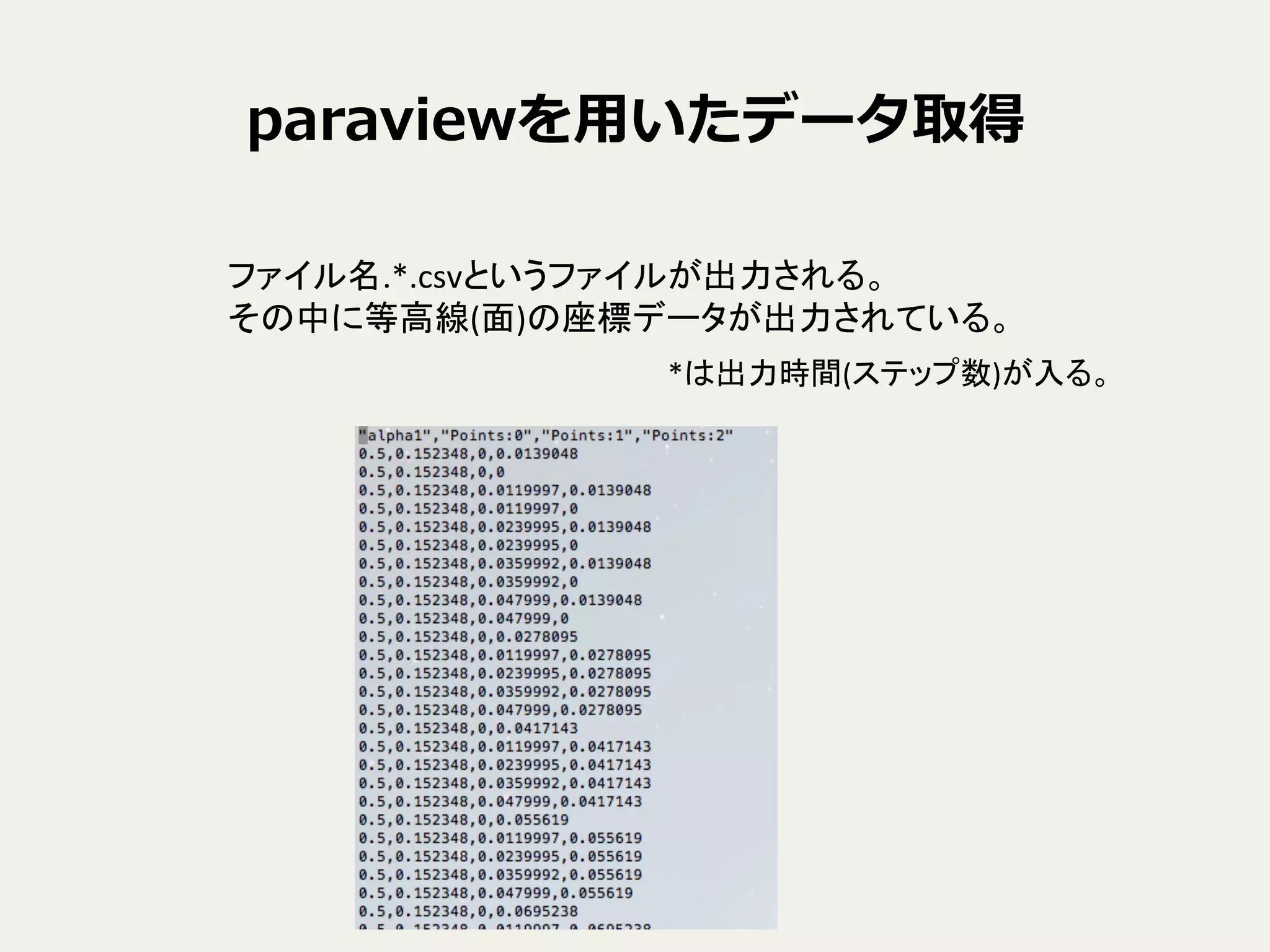

13. paraviewを⽤用いたデータ取得
ファイル名.*.csvというファイルが出力される。
その中に等高線(面)の座標データが出力されている。
*は出力時間(ステップ数)が入る。

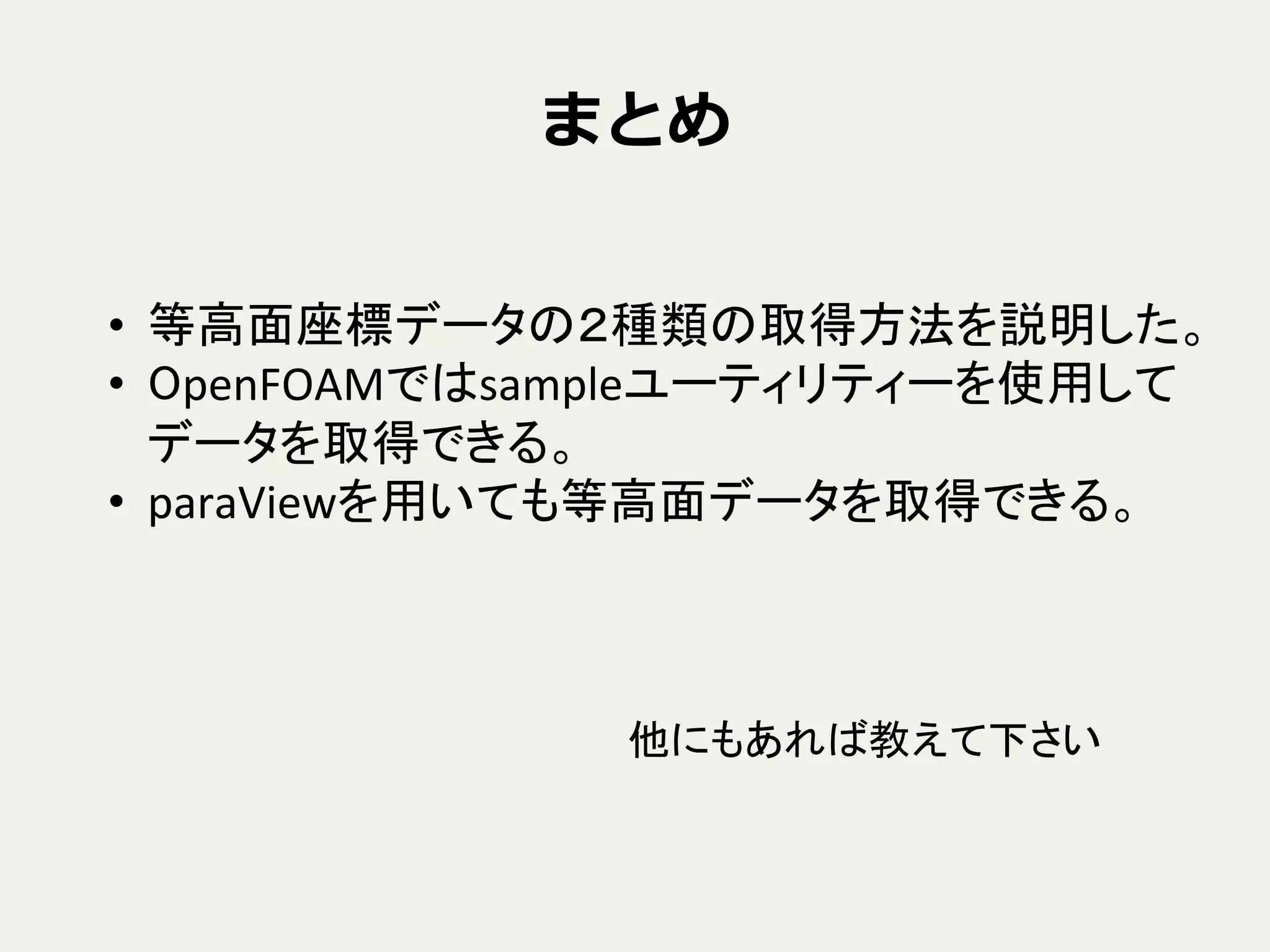

14. まとめ
• 等高面座標データの２種類の取得方法を説明した。
• OpenFOAMではsampleユーティリティーを使用して
データを取得できる。
• paraViewを用いても等高面データを取得できる。
他にもあれば教えて下さい

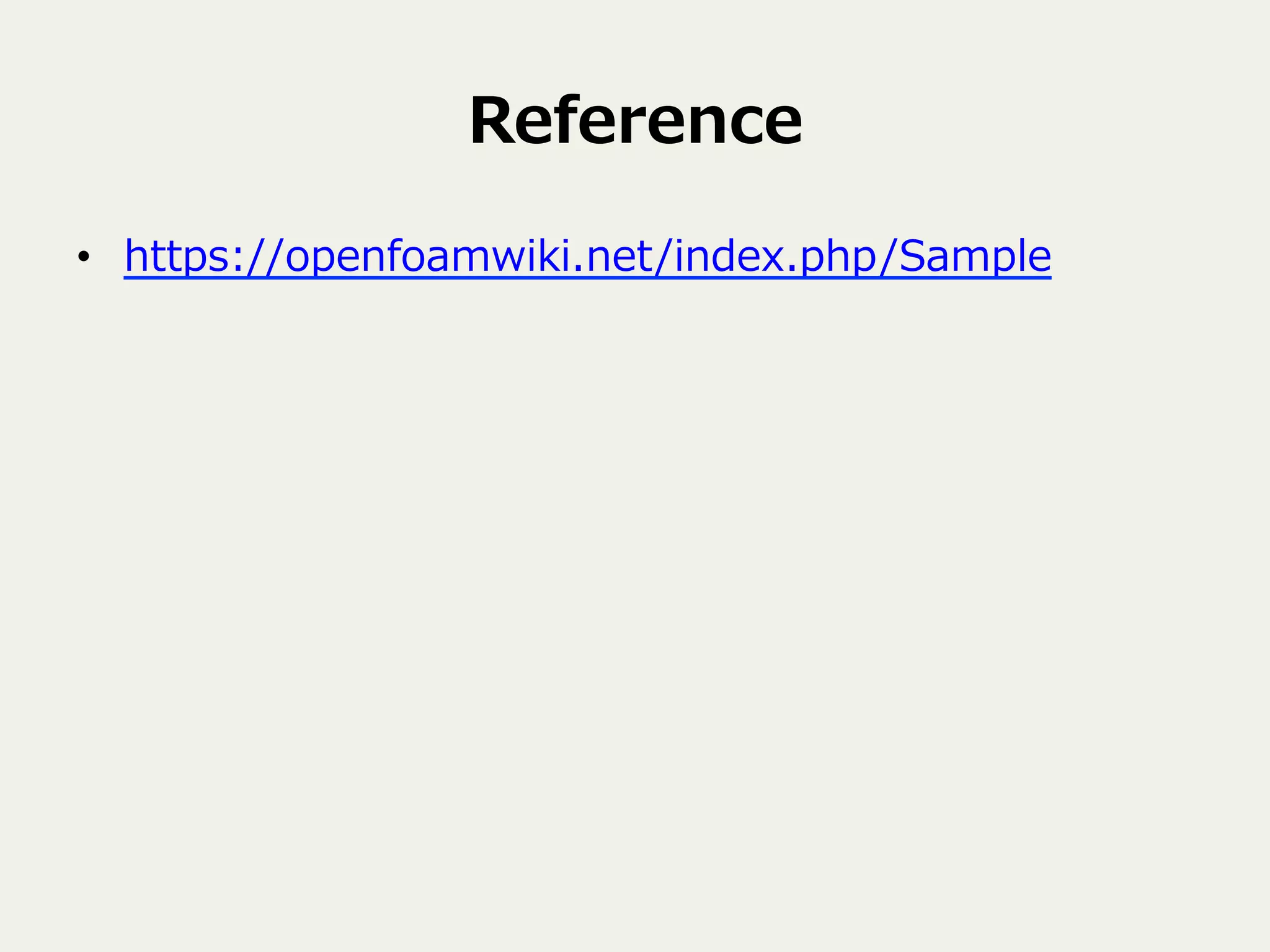

15. Reference
• https://openfoamwiki.net/index.php/Sample
