2018/10/12 Deep Learning JP: http://deeplearning.jp/seminar-2/

1. Pixel2Mesh: Generating 3D Mesh Models from
Single RGB Images
PSI B3 近藤生也

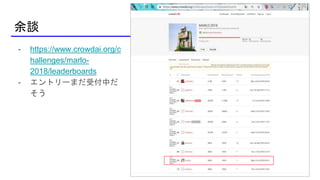

2. 余談
- https://www.crowdai.org/c
hallenges/marlo-
2018/leaderboards
- エントリーまだ受付中だ
そう

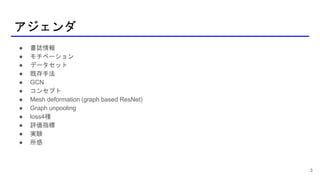

3. アジェンダ
● 書誌情報
● モチベーション
● データセット
● 既存手法
● GCN
● コンセプト
● Mesh deformation (graph based ResNet)
● Graph unpooling
● loss4種
● 評価指標
● 実験
● 所感
3

4. 書誌情報
● Pixel2Mesh: Generating 3D Mesh Models from Single RGB Images
(ECCV2018) ←ヨーロッパのCV系
● Fudan University(中国), Princeton University(米), Intel Labs
● ポイント
○ 単一画像から3Dメッシュを復元する。
○ 定量定性的にかなりよさそう
4

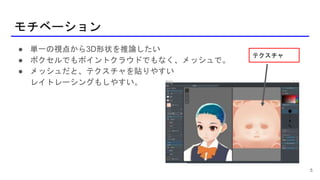

5. モチベーション
5
● 単一の視点から3D形状を推論したい
● ボクセルでもポイントクラウドでもなく、メッシュで。
● メッシュだと、テクスチャを貼りやすい
レイトレーシングもしやすい。
テクスチャ

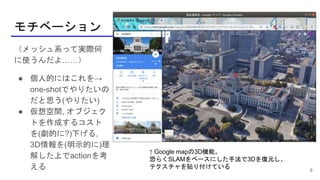

6. モチベーション
6
（メッシュ系って実際何
に使うんだよ……）
● 個人的にはこれを→
one-shotでやりたいの
だと思う(やりたい)
● 仮想空間, オブジェク
トを作成するコスト
を(劇的に?)下げる,
3D情報を(明示的に)理
解した上でactionを考
える
↑ Google mapの3D機能。
恐らくSLAMをベースにした手法で3Dを復元し、
テクスチャを貼り付けている

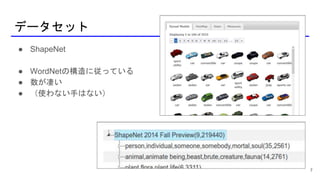

7. データセット
● ShapeNet
● WordNetの構造に従っている
● 数が凄い
● （使わない手はない）
7

8. 既存手法
● [DL輪読会]MeshとDeep Learning Surface Networks & AtlasNet
● AtlasNetはsurfaceを分けて生成。枚数はハイパラ。
● Surface Networksは変形に強い(?)。ShapeNet等で実験をしていない。
どちらかというとsiggraph系(CG系)な気がする(?)。
● これらとは違うアプローチを提案
8

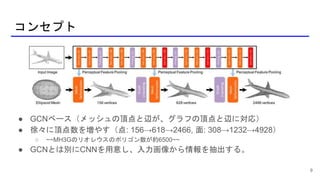

9. コンセプト
● GCNベース（メッシュの頂点と辺が、グラフの頂点と辺に対応）
● 徐々に頂点数を増やす（点: 156→618→2466, 面: 308→1232→4928）
○ ~~MH3Gのリオレウスのポリゴン数が約6500~~
● GCNとは別にCNNを用意し、入力画像から情報を抽出する。
9

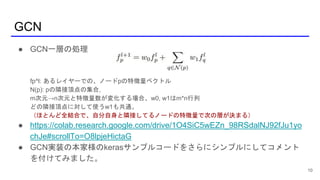

10. GCN
10
● GCN一層の処理
fp^l: あるレイヤーでの、ノードpの特徴量ベクトル
N(p): pの隣接頂点の集合,
m次元→n次元と特徴量数が変化する場合、w0, w1はm*n行列
どの隣接頂点に対して使うw1も共通。
（ほとんど全結合で、自分自身と隣接してるノードの特徴量で次の層が決まる）
● https://colab.research.google.com/drive/1O4SiC5wEZn_98RSdalNJ92fJu1yo
chJe#scrollTo=O8lpjeHictaG
● GCN実装の本家様のkerasサンプルコードをさらにシンプルにしてコメント
を付けてみました。

11. Pixel2Mesh
● 入力：156個の頂点座標
● ⊕各頂点に対するCNNからの特徴量
● →Mesh Deformation(GCN)
● →Graph Unpooling(頂点増やす)
● ⊕各頂点に対するCNNからの特徴量
● →Mesh Deformation(GCN) 11
：
：
● →Mesh Deformation(GCN)
● →GCN
● 出力：2466個の頂点座標

12. Mesh deformation (graph based ResNet)
12
●
● CNNの3箇所のfeature mapから、入力画像に頂点を投影した場所の特徴量を
とってきて、各頂点の特徴量とする。
● GCN部分では残差接続を使う。

13. Graph unpooling
13
● NN的にはUpsamplingと同じノリで、点の数を増やす。
● 各面の中心ではなく辺上に点を増やすことで、均一な密度で点を増やせる
× ○

14. Loss1: Chamfer loss (面取りloss)
14
p: predicted vertex, q: ground truth vertex
● 一番近い頂点が正しいペアだと仮定して、二乗誤差をとる。
● 片方のΣだけだと、lossに登場しないpまたはqが出現しうる！
（ユークリッドノルム）

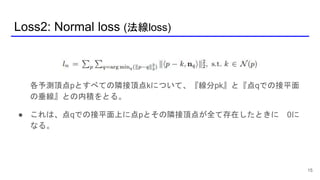

15. Loss2: Normal loss (法線loss)
15
各予測頂点pとすべての隣接頂点kについて、『線分pk』と『点qでの接平面
の垂線』との内積をとる。
● これは、点qでの接平面上に点pとその隣接頂点が全て存在したときに 0に
なる。

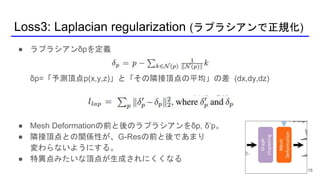

16. Loss3: Laplacian regularization (ラプラシアンで正規化)
16
● ラプラシアンδpを定義
δp=「予測頂点p(x,y,z)」と「その隣接頂点の平均」の差 (dx,dy,dz)
● Mesh Deformationの前と後のラプラシアンをδp, δ’p。
● 隣接頂点との関係性が、G-Resの前と後であまり
変わらないようにする。
● 特異点みたいな頂点が生成されにくくなる

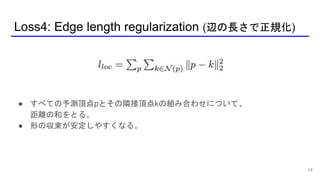

17. Loss4: Edge length regularization (辺の長さで正規化)
17
● すべての予測頂点pとその隣接頂点kの組み合わせについて、
距離の和をとる。
● 形の収束が安定しやすくなる。

18. 実験
18
● それぞれのlossがいい仕事をして
いる。

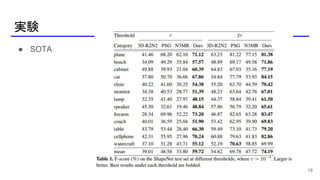

19. 実験
19
● SOTA

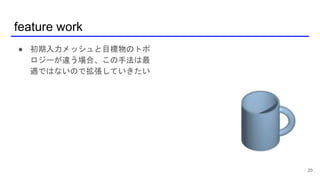

20. feature work
20
● 初期入力メッシュと目標物のトポ
ロジーが違う場合、この手法は最
適ではないので拡張していきたい

21. 所感
21
● 暗黙的に3Dを学習する手法が流行ってる気がするけど、明示的に3Dを作れ
るほうが強い気がする…?
● いろいろlossを設計していたが、mesh系のGANが出たらあっさりSOTAだっ
たりするのでは？

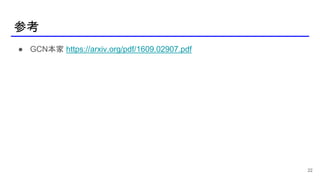

22. 参考
22
● GCN本家 https://arxiv.org/pdf/1609.02907.pdf
