Swin Transformer (ICCV'21 Best Paper) を完璧に理解する資料

Swin Transformer (ICCV'21 Best Paper) を完璧に理解する資料

• 1.
  Yusuke Uchida (@yu4u) 株式会社Mobility Technologies Swin Transformer: Hierarchical Vision Transformer Using Shifted Windows 本資料はDeNA+MoTでの 輪講資料に加筆したものです
• 2.

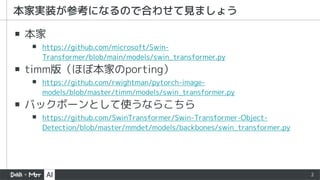

  2 ▪ 本家 ▪ https://github.com/microsoft/Swin- Transformer/blob/main/models/swin_transformer.py ▪timm版（ほぼ本家のporting） ▪ https://github.com/rwightman/pytorch-image- models/blob/master/timm/models/swin_transformer.py ▪ バックボーンとして使うならこちら ▪ https://github.com/SwinTransformer/Swin-Transformer-Object- Detection/blob/master/mmdet/models/backbones/swin_transformer.py 本家実装が参考になるので合わせて見ましょう
• 3.

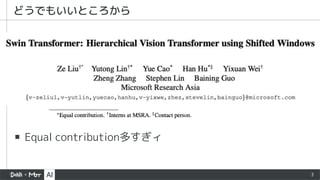

  3 ▪ Equal contribution多すぎィ どうでもいいところから
• 4.

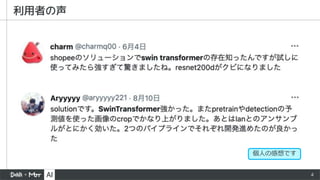

  4 利用者の声 個人の感想です
• 5.

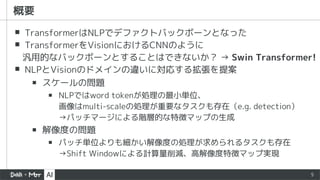

  5 ▪ TransformerはNLPでデファクトバックボーンとなった ▪ TransformerをVisionにおけるCNNのように 汎用的なバックボーンとすることはできないか？→ Swin Transformer! ▪ NLPとVisionのドメインの違いに対応する拡張を提案 ▪ スケールの問題 ▪ NLPではword tokenが処理の最小単位、 画像はmulti-scaleの処理が重要なタスクも存在（e.g. detection） →パッチマージによる階層的な特徴マップの生成 ▪ 解像度の問題 ▪ パッチ単位よりも細かい解像度の処理が求められるタスクも存在 →Shift Windowによる計算量削減、高解像度特徴マップ実現 概要
• 6.

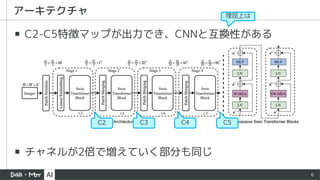

  6 ▪ C2-C5特徴マップが出力でき、CNNと互換性がある ▪ チャネルが2倍で増えていく部分も同じ アーキテクチャ C2C3 C4 C5 理屈上は
• 7.

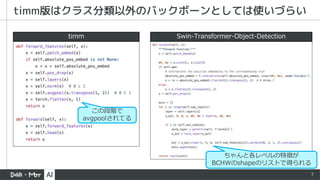

  7 timm版はクラス分類以外のバックボーンとしては使いづらい timm Swin-Transformer-Object-Detection この段階で avgpoolされてる ちゃんと各レベルの特徴が BCHWのshapeのリストで得られる
• 8.

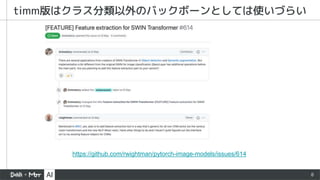

  8 timm版はクラス分類以外のバックボーンとしては使いづらい https://github.com/rwightman/pytorch-image-models/issues/614
• 9.

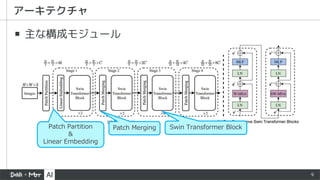

  9 ▪ 主な構成モジュール アーキテクチャ Patch Partition & LinearEmbedding Patch Merging Swin Transformer Block
• 10.

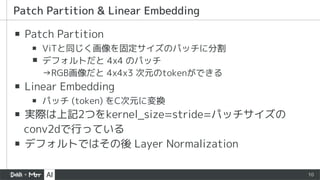

  10 ▪ Patch Partition ▪ViTと同じく画像を固定サイズのパッチに分割 ▪ デフォルトだと 4x4 のパッチ →RGB画像だと 4x4x3 次元のtokenができる ▪ Linear Embedding ▪ パッチ (token) をC次元に変換 ▪ 実際は上記2つをkernel_size=stride=パッチサイズの conv2dで行っている ▪ デフォルトではその後 Layer Normalization Patch Partition & Linear Embedding
• 11.

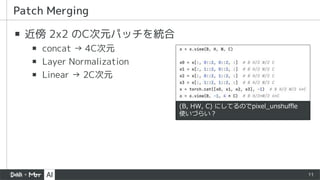

  11 ▪ 近傍 2x2のC次元パッチを統合 ▪ concat → 4C次元 ▪ Layer Normalization ▪ Linear → 2C次元 Patch Merging (B, HW, C) にしてるのでpixel_unshuffle 使いづらい？
• 12.

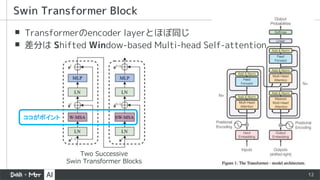

  12 ▪ Transformerのencoder layerとほぼ同じ ▪差分は Shifted Window-based Multi-head Self-attention Swin Transformer Block Two Successive Swin Transformer Blocks ココがポイント
• 13.

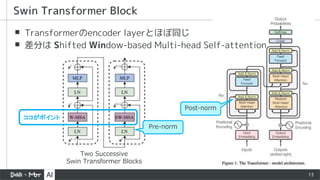

  13 ▪ Transformerのencoder layerとほぼ同じ ▪差分は Shifted Window-based Multi-head Self-attention Swin Transformer Block Two Successive Swin Transformer Blocks ココがポイント Pre-norm Post-norm
• 14.

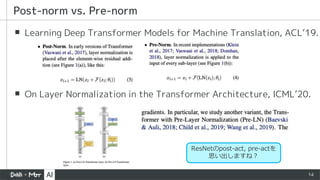

  14 ▪ Learning DeepTransformer Models for Machine Translation, ACL’19. ▪ On Layer Normalization in the Transformer Architecture, ICML’20. Post-norm vs. Pre-norm ResNetのpost-act, pre-actを 思い出しますね？
• 15.
  15 ▪ Transformerのencoder layerとほぼ同じ ▪差分は Shifted Window-based Multi-head Self-attention Swin Transformer Block Two Successive Swin Transformer Blocks ココがポイント
• 16.

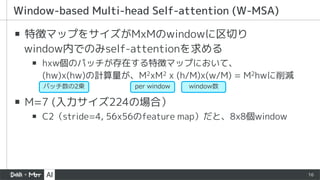

  16 ▪ 特徴マップをサイズがMxMのwindowに区切り window内でのみself-attentionを求める ▪ hxw個のパッチが存在する特徴マップにおいて、 (hw)x(hw)の計算量が、M2xM2x (h/M)x(w/M) = M2hwに削減 ▪ M=7 (入力サイズ224の場合） ▪ C2（stride=4, 56x56のfeature map）だと、8x8個window Window-based Multi-head Self-attention (W-MSA) per window window数 パッチ数の2乗
• 17.

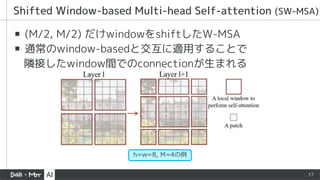

  17 ▪ (M/2, M/2)だけwindowをshiftしたW-MSA ▪ 通常のwindow-basedと交互に適用することで 隣接したwindow間でのconnectionが生まれる Shifted Window-based Multi-head Self-attention (SW-MSA) h=w=8, M=4の例
• 18.

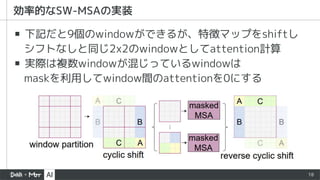

  18 ▪ 下記だと9個のwindowができるが、特徴マップをshiftし シフトなしと同じ2x2のwindowとしてattention計算 ▪ 実際は複数windowが混じっているwindowは maskを利用してwindow間のattentionを0にする 効率的なSW-MSAの実装
• 19.

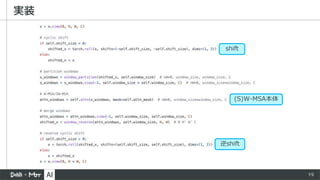

  19 実装 shift 逆shift (S)W-MSA本体
• 20.

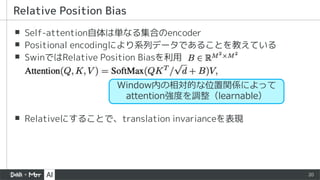

  20 ▪ Self-attention自体は単なる集合のencoder ▪ Positionalencodingにより系列データであることを教えている ▪ SwinではRelative Position Biasを利用 ▪ Relativeにすることで、translation invarianceを表現 Relative Position Bias Window内の相対的な位置関係によって attention強度を調整（learnable）
• 21.

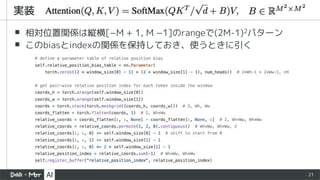

  21 ▪ 相対位置関係は縦横[−M +1, M −1]のrangeで(2M-1)2パターン ▪ このbiasとindexの関係を保持しておき、使うときに引く 実装
• 22.

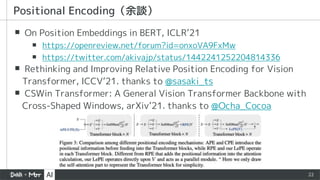

  22 ▪ On PositionEmbeddings in BERT, ICLR’21 ▪ https://openreview.net/forum?id=onxoVA9FxMw ▪ https://twitter.com/akivajp/status/1442241252204814336 ▪ Rethinking and Improving Relative Position Encoding for Vision Transformer, ICCV’21. thanks to @sasaki_ts ▪ CSWin Transformer: A General Vision Transformer Backbone with Cross-Shaped Windows, arXiv’21. thanks to @Ocha_Cocoa Positional Encoding（余談）
• 23.

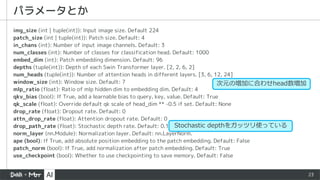

  23 img_size (int |tuple(int)): Input image size. Default 224 patch_size (int | tuple(int)): Patch size. Default: 4 in_chans (int): Number of input image channels. Default: 3 num_classes (int): Number of classes for classification head. Default: 1000 embed_dim (int): Patch embedding dimension. Default: 96 depths (tuple(int)): Depth of each Swin Transformer layer. [2, 2, 6, 2] num_heads (tuple(int)): Number of attention heads in different layers. [3, 6, 12, 24] window_size (int): Window size. Default: 7 mlp_ratio (float): Ratio of mlp hidden dim to embedding dim. Default: 4 qkv_bias (bool): If True, add a learnable bias to query, key, value. Default: True qk_scale (float): Override default qk scale of head_dim ** -0.5 if set. Default: None drop_rate (float): Dropout rate. Default: 0 attn_drop_rate (float): Attention dropout rate. Default: 0 drop_path_rate (float): Stochastic depth rate. Default: 0.1 norm_layer (nn.Module): Normalization layer. Default: nn.LayerNorm. ape (bool): If True, add absolute position embedding to the patch embedding. Default: False patch_norm (bool): If True, add normalization after patch embedding. Default: True use_checkpoint (bool): Whether to use checkpointing to save memory. Default: False パラメータとか Stochastic depthをガッツリ使っている 次元の増加に合わせhead数増加
• 24.

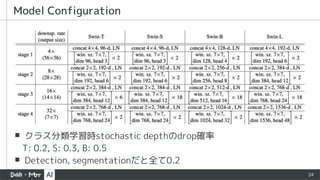

  24 ▪ クラス分類学習時stochastic depthのdrop確率 T:0.2, S: 0.3, B: 0.5 ▪ Detection, segmentationだと全て0.2 Model Configuration
• 25.

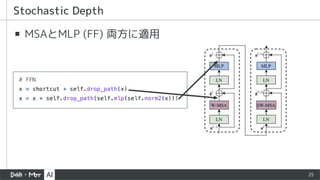

  25 ▪ MSAとMLP (FF)両方に適用 Stochastic Depth
• 26.

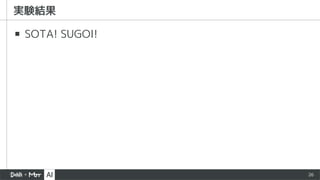

  26 ▪ SOTA! SUGOI! 実験結果
• 27.

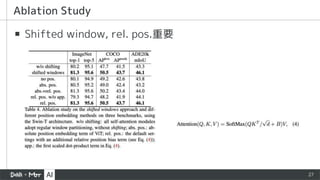

  27 ▪ Shifted window,rel. pos.重要 Ablation Study
• 28.

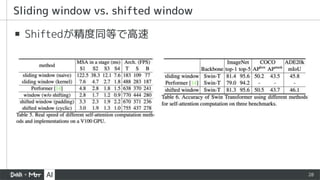

  28 ▪ Shiftedが精度同等で高速 Sliding windowvs. shifted window
• 29.

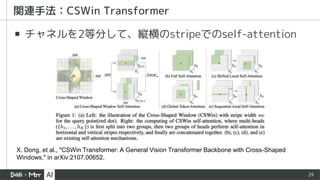

  29 ▪ チャネルを2等分して、縦横のstripeでのself-attention 関連手法：CSWin Transformer X.Dong, et al., "CSWin Transformer: A General Vision Transformer Backbone with Cross-Shaped Windows," in arXiv:2107.00652.
• 30.

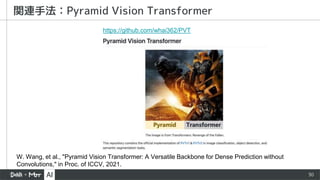

  30 関連手法：Pyramid Vision Transformer W.Wang, et al., "Pyramid Vision Transformer: A Versatile Backbone for Dense Prediction without Convolutions," in Proc. of ICCV, 2021. https://github.com/whai362/PVT
• 31.

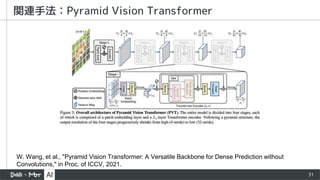

  31 関連手法：Pyramid Vision Transformer W.Wang, et al., "Pyramid Vision Transformer: A Versatile Backbone for Dense Prediction without Convolutions," in Proc. of ICCV, 2021.
• 32.

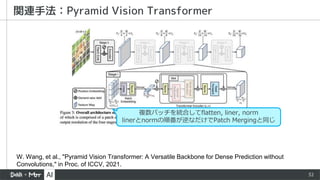

  32 関連手法：Pyramid Vision Transformer W.Wang, et al., "Pyramid Vision Transformer: A Versatile Backbone for Dense Prediction without Convolutions," in Proc. of ICCV, 2021. 複数パッチを統合してflatten, liner, norm linerとnormの順番が逆なだけでPatch Mergingと同じ
• 33.

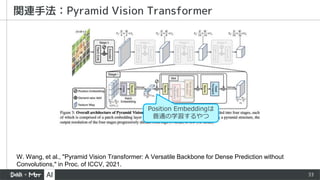

  33 関連手法：Pyramid Vision Transformer W.Wang, et al., "Pyramid Vision Transformer: A Versatile Backbone for Dense Prediction without Convolutions," in Proc. of ICCV, 2021. Position Embeddingは 普通の学習するやつ
• 34.

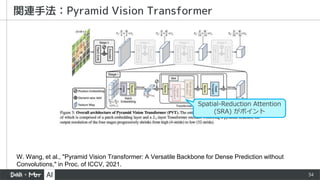

  34 関連手法：Pyramid Vision Transformer W.Wang, et al., "Pyramid Vision Transformer: A Versatile Backbone for Dense Prediction without Convolutions," in Proc. of ICCV, 2021. Spatial-Reduction Attention (SRA) がポイント
• 35.

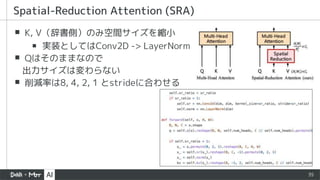

  35 ▪ K, V（辞書側）のみ空間サイズを縮小 ▪実装としてはConv2D -> LayerNorm ▪ Qはそのままなので 出力サイズは変わらない ▪ 削減率は8, 4, 2, 1 とstrideに合わせる Spatial-Reduction Attention (SRA)
• 36.

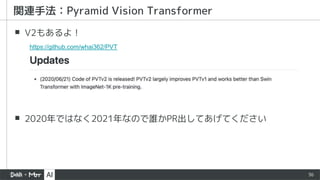

  36 ▪ V2もあるよ！ ▪ 2020年ではなく2021年なので誰かPR出してあげてください 関連手法：PyramidVision Transformer https://github.com/whai362/PVT
• 37.

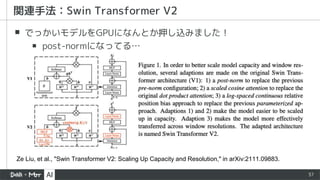

  37 ▪ でっかいモデルをGPUになんとか押し込みました！ ▪ post-normになってる… 関連手法：SwinTransformer V2 Ze Liu, et al., "Swin Transformer V2: Scaling Up Capacity and Resolution," in arXiv:2111.09883.
• 38.

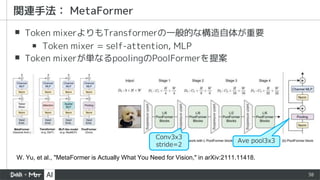

  38 ▪ Token mixerよりもTransformerの一般的な構造自体が重要 ▪Token mixer = self-attention, MLP ▪ Token mixerが単なるpoolingのPoolFormerを提案 関連手法： MetaFormer W. Yu, et al., "MetaFormer is Actually What You Need for Vision," in arXiv:2111.11418. Conv3x3 stride=2 Ave pool3x3
