Download as PDF, PPTX
![設置FPGA
17
vs001-vs015
vs101-vs115
vs201-vs215
vs301-vs315
vs401-vs415
vs501-vs515
vs601-vs610
vs[0-6]00でツールのみ利用可
(事前予約不要)
as001: Alveo U200
as002: Alveo U250
as003: Alveo U280-ES1
as004: Alveo U50
ag001: GDEP FPGA StarterBox(Alveo U200)
as10{1, 2, 3, 4}でツールのみ利用可(事前予約不要)
Digilent Arty vs701
vsA01-vsA09
Xilinx Alveo
Digilent PYNQ-Z1
Terasic DE10-Lite
vs702
Xilinx Kria KV260
合計100台](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-17-320.jpg)
![31
ユーザアカウント作成・利用フロー
アカウント作成
アカウント作成
受付メール
アカウント作成
受付メール
ユーザ 管理者
ACRiルームウェブサイト(WordPress)
ユーザ作成
スクリプト実行
アカウント承認
NIS登録
パスワード生成
ホーム作成
ウェブサイトアカウント
作成完了メール[1]
サーバーアカウント
作成完了メール[2]
ログイン
([1]のパスワードを使う)
sshでログイン
([2]のパスワードを使う)
ユーザ
利用時間の予約
ACRiルームウェブサイト(WordPress)](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-31-320.jpg)
![37
VIOでリモートのFPGA内部にアクセス
FPGA
VIO
(Virtual Input/Output)
アプリケーション
ロジック
JTAG/
USBケーブル
Vivado
Hardware Manager
// VIO との入出力と接続する信号を定義 logic [0:0] probe_in0;
logic [1:0] probe_out0;
// テンプレート(.veoファイル)をコピペして VIO のインスタンスを生成する
vio_0 vio_0_i_0 ( .clk(CLK),
.probe_in0(probe_in0),
.probe_out0(probe_out0) );
// ON を probe_in0 を介して外で読み出せるように接続
assign probe_in0[0] = ON;
// probe_out0を介して外からSW_ONとSW_OFFの値を設定できるように接続
assign SW_ON = probe_out0[1];
assign SW_OFF = probe_out0[0];](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-37-320.jpg)
![50
DDR/HBMの読み書き速度測定結果
extern "C" {
void vadd(int count, int* a_0, int* b_0, int* c_0 );
}
void vadd(int count, int* a_0, int* b_0, int* c_0 ) {
#pragma HLS INTERFACE s_axilite port=count bundle=control
//
#pragma HLS INTERFACE m_axi port=a_0 offset=slave
#pragma HLS INTERFACE s_axilite port=a_0 bundle=control
#pragma HLS INTERFACE m_axi port=b_0 offset=slave
#pragma HLS INTERFACE s_axilite port=b_0 bundle=control
#pragma HLS INTERFACE m_axi port=c_0 offset=slave
#pragma HLS INTERFACE s_axilite port=c_0 bundle=control
//
#pragma HLS INTERFACE s_axilite port=return bundle=control
for(int I = 0; I < count; i++){
#pragma HLS PIPELINE
c_0[i] = a_0[i] + b_0[i];
}
}
配列の要素同士の和を求めるカーネルを実装
U280上のDDR/HBMを使って性能測定
80%-100%程度
← 1/10程度に性能低下
森隼人, 三好健文, 大川猛, "FPGAによる離散イベント駆動型シミュレータ実装に向けた性能評価", 信学技報, vol. 120, no. 435, CPSY2020-53, pp. 19-24, 2021年3月.](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-50-320.jpg)
![51
DDR/HBMの読み書き速度測定結果
extern "C" {
void vadd(int count, int* a_0, int* b_0, int* c_0 );
}
void vadd(int count, int* a_0, int* b_0, int* c_0 ) {
#pragma HLS INTERFACE s_axilite port=count bundle=control
//
#pragma HLS INTERFACE m_axi port=a_0 offset=slave
#pragma HLS INTERFACE s_axilite port=a_0 bundle=control
#pragma HLS INTERFACE m_axi port=b_0 offset=slave
#pragma HLS INTERFACE s_axilite port=b_0 bundle=control
#pragma HLS INTERFACE m_axi port=c_0 offset=slave
#pragma HLS INTERFACE s_axilite port=c_0 bundle=control
//
#pragma HLS INTERFACE s_axilite port=return bundle=control
for(int I = 0; I < count; i++){
#pragma HLS PIPELINE
c_0[i] = a_0[i] + b_0[i];
}
}
配列の要素同士の和を求めるカーネルを実装
U280上のDDR/HBMを使って性能測定, カーネルを9パラで実装
森隼人, 三好健文, 大川猛, "FPGAによる離散イベント駆動型シミュレータ実装に向けた性能評価", 信学技報, vol. 120, no. 435, CPSY2020-53, pp. 19-24, 2021年3月.](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-51-320.jpg)
![[室長] 三好(わさらぼ)
[副室長] 安藤(Xilinx) – Alveo対応、HLSチャレンジ運営
[副室長] 大川(東海大学) – 講義利用検討対応
[副室長] 藤枝(愛知工業大学) – Arty動作確認対応、教材作成、Webコンテンツ管理
[ACRi代表] 吉瀬(東京工業大学) – 物理的なACRiルーム管理、ACRiハンズオン
[ACRi CIO] 佐藤(信州大学) – グローバルな設定対応、ACRiハンズオン
住川(Xilinx) – デバイス調達、運用方針検討アドバイス
加藤(KDDI) – 運用方針検討アドバイス
松井(東工大吉瀬研) –動作検証、アカウント作成作業、運営業務サポート
金森(東工大吉瀬研) – 動作検証、アカウント作成作業、運営業務サポート
阿部(Fixstars) – オブザーバー
梶(Fixstars) – オブザーバー
56
ACRiルーム運営メンバー](https://image.slidesharecdn.com/das202109-210907121023/85/DAS_202109-56-320.jpg)
DAS_202109
- 1.
- 2. 2 ✓ ACRiとは ✓ ACRiルーム概要 ✓ACRiルームの裏側 ✓ ACRiルーム利用事例 ✓ RTL開発 (Vivado, Quartus) ✓ HLS利用 ✓ MicroBlazeやRISC-Vなどのソフトコア利用 ✓ PYNQ/Alveo の利用 ✓ まとめ 目次

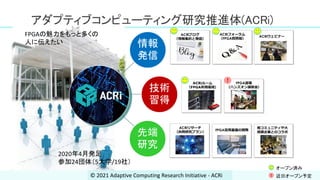

- 3. 情報 発信 技術 習得 先端 研究 FPGAの魅力をもっと多くの 人に伝えたい 2020年4月発足 参加24団体（5大学/19社） オープン済み ！ 近日オープン予定 ！ アダプティブコンピューティング研究推進体(ACRi) ©︎ 2021Adaptive Computing Research Initiative - ACRi
- 4. 4 創設企業 協賛企業 7 10 大学 5 運営企業 2 (asof 2021-07-01) わさらぼ ©︎ 2021 Adaptive Computing Research Initiative - ACRi ACRiの参加大学(5大学, 19社)

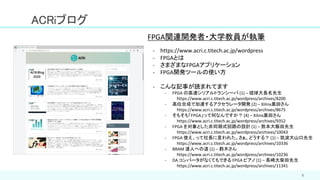

- 5. 5 ACRiブログ - https://www.acri.c.titech.ac.jp/wordpress - FPGAとは -さまざまなFPGAアプリケーション - FPGA開発ツールの使い方 - こんな記事が読まれてます - FPGA の高速シリアルトランシーバ (1) – 琉球大長名先生 https://www.acri.c.titech.ac.jp/wordpress/archives/8200 - 高位合成で加速するアクセラレータ開発 (2) – Xilinx黒田さん https://www.acri.c.titech.ac.jp/wordpress/archives/8675 - そもそも「FPGA」って何なんですか？ (4) – Xilinx黒田さん https://www.acri.c.titech.ac.jp/wordpress/archives/9352 - FPGA を対象とした非同期式回路の設計 (1) – 熊本大飯田先生 https://www.acri.c.titech.ac.jp/wordpress/archives/10043 - FPGA 使え、って社長に言われた。さぁ、どうする？ (1) – 筑波大山口先生 https://www.acri.c.titech.ac.jp/wordpress/archives/10336 - BRAM 達人への道 (1) – 鈴木さん https://www.acri.c.titech.ac.jp/wordpress/archives/10236 - DA コンバータがなくてもできる FPGA ピアノ (1) – 長崎大柴田先生 https://www.acri.c.titech.ac.jp/wordpress/archives/11341 FPGA関連開発者・大学教員が執筆

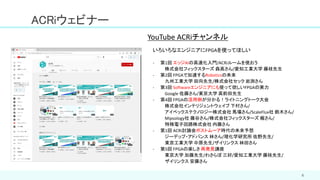

- 6. 6 ACRiウェビナー いろいろなエンジニアにFPGAを使ってほしい - 第1回 エッジAIの高速化入門/ACRiルームを使おう 株式会社フィックスターズ森高さん/愛知工業大学 藤枝先生 - 第2回 FPGAで加速するRoboticsの未来 九州工業大学 田向先生/株式会社セック 岩渕さん - 第3回 Softwareエンジニアにも使って欲しいFPGAの実力 Google 佐藤さん/東京大学 高前田先生 - 第4回 FPGAの活用例が分かる！ライトニングトーク大会 株式会社インテリジェントウェイブ 下村さん/ アイベックステクノロジー株式会社 馬場さん/ScaleFlux社 鈴木さん/ Mipsology社 藤谷さん/株式会社フィックスターズ 梶さん/ 特殊電子回路株式会社 内藤さん - 第1回 ACRi討論会ポストムーア時代の未来予想 ジーデップ・アドバンス 林さん/理化学研究所 佐野先生/ 東京工業大学 中原先生/ザイリンクス 林田さん - 第5回 FPGAの楽しさ 再発見講座 東京大学 加藤先生/わさらぼ 三好/愛知工業大学 藤枝先生/ ザイリンクス 安藤さん YouTube ACRiチャンネル
- 7. 7 ✓ ACRiとは ✓ ACRiルーム概要 ✓ACRiルームの裏側 ✓ ACRiルーム利用事例 ✓ RTL開発 (Vivado, Quartus) ✓ HLS利用 ✓ MicroBlazeやRISC-Vなどのソフトコア利用 ✓ PYNQ/Alveo の利用 ✓ まとめ 目次

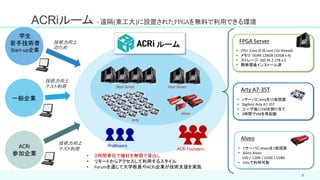

- 8. 8 Alveo Professors ACRi Founders ACRi 参加企業 一般企業 学生 若手技術者 Start-up企業 • 1サーバにArtyを15枚設置 •Digilent Arty A7-35T • ユーザ毎にVMを割り当て • 3時間でVMを再起動 ルーム 技術力向上 テスト利用 技術力向上 のため FPGA Server • CPU: Core i9 (8 core /16 thread) • メモリ: DDR4 128GB (32GB x 4) • ストレージ: SSD M.2 1TB x 2 • 開発環境インストール済 Arty A7-35T • ３時間単位で機材を無償で貸出し • リモートからアクセスして利用するスタイル • Forumを通じて大学教員やACRi企業が技術支援を実施 • 1サーバにAlveoを1枚設置 • Xilinx Alveo U50 / U200 / U250 / U280 • Vitisで利用可能 Alveo Host Server Arty Host Server 技術力向上 テスト利用 ACRiルーム - 遠隔(東工大)に設置されたFPGAを無料で利用できる環境
- 9. 9 ✓はじめの手間・コストなしでFPGAを使ってほしい、を実現 ✓ FPGAに興味をもっている人に ✓ FPGAを他人に使ってほしい人に ✓FPGA関連の成果やノウハウを共有できる場に ✓ 成果を試してほしい人の発表場に ✓ 設計時の問題切り分けのリファレンスとして ACRiルーム 開設の意図
- 10. ACRiルーム 利用までのながれ 10 - 管理サイト(https://gw.acri.c.titech.ac.jp)で予約 -3時間ごとに開発環境・FPGAを独占利用 - 連続して4枠を予約できる - 枠の途中から開始することも可能 - 予約した枠が終了するとマシンが自動的に再起動 - データはACRiルーム内のストレージに保存される - どのマシンにログインしてもホームは共通 (1) 使いたい時間枠を予約

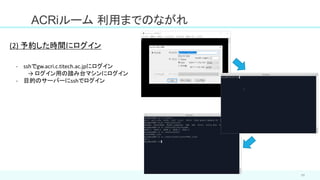

- 11. ACRiルーム 利用までのながれ 11 (2) 予約した時間にログイン -sshでgw.acri.c.titech.ac.jpにログイン → ログイン用の踏み台マシンにログイン - 目的のサーバーにsshでログイン

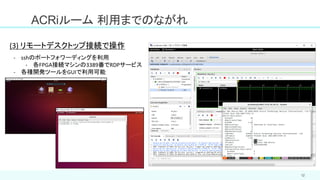

- 12. ACRiルーム 利用までのながれ 12 (3) リモートデスクトップ接続で操作 -sshのポートフォワーディングを利用 - 各FPGA接続マシンの3389番でRDPサービス - 各種開発ツールをGUIで利用可能

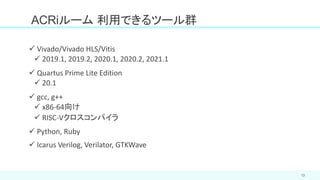

- 13. ACRiルーム 利用できるツール群 13 ✓ Vivado/VivadoHLS/Vitis ✓ 2019.1, 2019.2, 2020.1, 2020.2, 2021.1 ✓ Quartus Prime Lite Edition ✓ 20.1 ✓ gcc, g++ ✓ x86-64向け ✓ RISC-Vクロスコンパイラ ✓ Python, Ruby ✓ Icarus Verilog, Verilator, GTKWave
- 14.

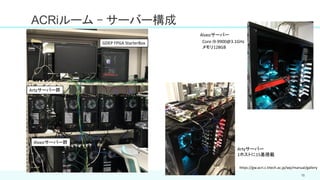

- 15. ACRiルーム - サーバー構成 15 GDEPFPGA StarterBox Artyサーバー群 Alveoサーバー群 Artyサーバー 1ホストに15基搭載 Alveoサーバー https://gw.acri.c.titech.ac.jp/wp/manual/gallery Core i9-9900@3.1GHz メモリ128GB

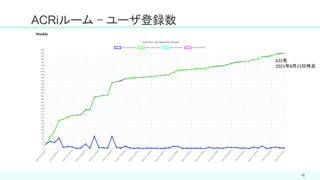

- 16.

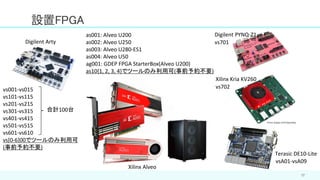

- 17. 設置FPGA 17 vs001-vs015 vs101-vs115 vs201-vs215 vs301-vs315 vs401-vs415 vs501-vs515 vs601-vs610 vs[0-6]00でツールのみ利用可 (事前予約不要) as001: Alveo U200 as002:Alveo U250 as003: Alveo U280-ES1 as004: Alveo U50 ag001: GDEP FPGA StarterBox(Alveo U200) as10{1, 2, 3, 4}でツールのみ利用可(事前予約不要) Digilent Arty vs701 vsA01-vsA09 Xilinx Alveo Digilent PYNQ-Z1 Terasic DE10-Lite vs702 Xilinx Kria KV260 合計100台
- 18. 18 ✓ ACRiとは ✓ ACRiルーム概要 ✓ACRiルームの裏側 ✓ ACRiルーム利用事例 ✓ RTL開発 (Vivado, Quartus) ✓ HLS利用 ✓ MicroBlazeやRISC-Vなどのソフトコア利用 ✓ PYNQ/Alveo の利用 ✓ まとめ 目次
- 19.

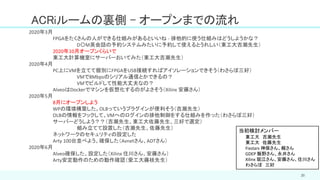

- 20. 20 ACRiルームの裏側 – オープンまでの流れ 2020年3月 FPGAをたくさんの人ができる仕組みがあるといいね- 排他的に使う仕組みはどうしようかな？ D〇M英会話の予約システムみたいに予約して使えるとうれしい（東工大吉瀬先生） 2020年10月オープンくらいで 東工大計算機室にサーバーおいてみた（東工大吉瀬先生） 2020年4月 PC上にVMを立てて個別にFPGAをUSB接続すればアイソレーションできそう（わさらぼ三好） VMで8Mbpsのシリアル通信とかできるの？ VMでビルドして性能大丈夫なの？ AlveoはDockerでマシンを仮想化するのがよさそう（Xilinx 安藤さん） 2020年5月 8月にオープンしよう WPの環境構築した。OLBっていうプラグインが便利そう（吉瀬先生） OLBの情報をフックして、VMへのログインの排他制御をする仕組みを作った（わさらぼ三好） サーバーどうしよう？？（吉瀬先生、東工大佐藤先生、三好で選定） 組み立てて設置した（吉瀬先生、佐藤先生） ネットワークのセキュリティの設定した Arty 100台並べよう。確保した（Avnetさん、ADTさん） 2020年6月 Alveo確保した、設定した（Xilinx 住川さん、安藤さん） Arty安定動作のための動作確認（愛工大藤枝先生） 当初検討メンバー 東工大 吉瀬先生 東工大 佐藤先生 Fixstars 神保さん、梶さん GDEP 飯野さん、永井さん Xilinx 堀江さん、安藤さん、住川さん わさらぼ 三好

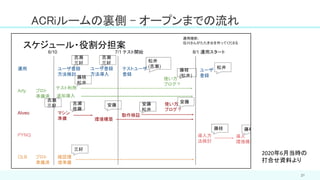

- 21.
- 22. 22 ACRiルームの裏側 – オープンまでの流れ GW 2020年6月当時の設置プラン NIS DNS NFS WEB (OLB) VMサーバ VMVM Alveoサーバ Docker コンテナ Arty Arty Alveo USB Alveo 踏み台サーバ
- 23.

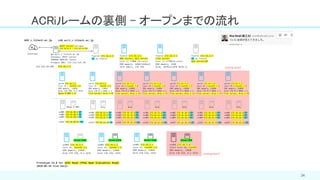

- 24.

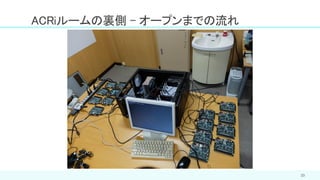

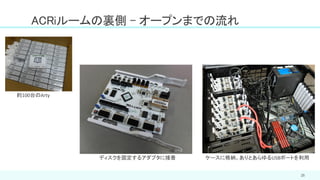

- 25. ACRiルームの裏側 – オープンまでの流れ 25 約100台のArty ディスクを固定するアダプタに接着ケースに格納。ありとあらゆるUSBポートを利用

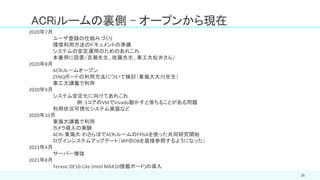

- 26. 26 ACRiルームの裏側 – オープンから現在 2020年7月 ユーザ登録の仕組みづくり 環境利用方法のドキュメントの準備 システムの安定運用のためのあれこれ 本番用に設置（吉瀬先生、佐藤先生、東工大松井さん） 2020年8月 ACRiルームオープン ZYNQボードの利用方法について検討（東海大大川先生） 東工大講義で利用 2020年9月 システム安定化に向けてあれこれ 例:1コアのVMでVivado動かすと落ちることがある問題 利用状況可視化システム実装など 2020年10月 東海大講義で利用 カメラ導入の実験 ACRi-東海大-わさらぼでACRiルームのFPGAを使った共同研究開始 ログインシステムアップデート（WPのDBを直接参照するようになった） 2021年4月 サーバー増強 2021年8月 Terasic DE10-Lite (Intel MAX10搭載ボード)の導入

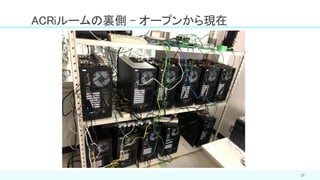

- 27.

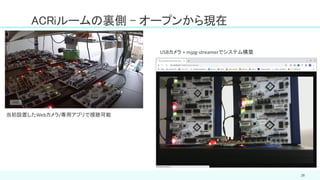

- 28. 28 ACRiルームの裏側 – オープンから現在 当初設置したWebカメラ/専用アプリで視聴可能 USBカメラ+ mjpg-streamerでシステム構築
- 29.

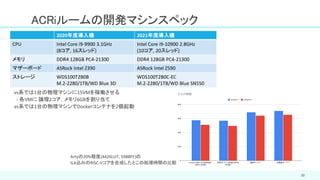

- 30. 30 ACRiルームの開発マシンスペック 2020年度導入機 2021年度導入機 CPU IntelCore i9-9900 3.1GHz (8コア, 16スレッド) Intel Core i9-10900 2.8GHz (10コア, 20スレッド) メモリ DDR4 128GB PC4-21300 DDR4 128GB PC4-21300 マザーボード ASRock Intel Z390 ASRock Intel Z590 ストレージ WDS100T2B0B M.2-2280/1TB/WD Blue 3D WDS100T2B0C-EC M.2-2280/1TB/WD Blue SN550 vs系では1台の物理マシンに15VMを稼働させる - 各VMに 論理2コア，メモリ6GBを割り当て as系では1台の物理マシンでDockerコンテナを2個起動 Artyの20%程度(4426LUT, 5988FF)の ILA込みのRISC-Vコアを合成したとこの処理時間の比較

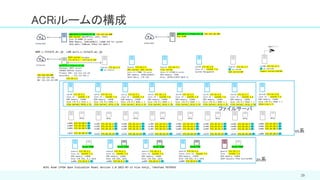

- 31.

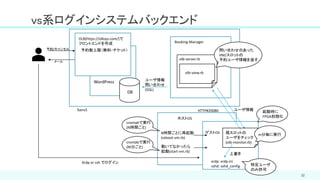

- 32. 32 vs系ログインシステムバックエンド OLB(https://olbsys.com/)で フロントエンドを作成 WordPress Booking-Manager 予約/キャンセル メール 予約数上限（無料・チケット） ゲストOS xrdp: xrdp.ini sshd: sshd_config ホストOS N時間ごとに再起動 (reboot-vm.rb) ユーザ情報 Xrdpor ssh でログイン DB olb-view.rb olb-server.rb HTTP#20080 現スロットの ユーザをチェック (olb-monitor.rb) 上書き m分毎に実行 crontabで実行 (N時間ごと) fserv5 動いてなかったら 起動(start-vm.rb) crontabで実行 (M分ごと) 特定ユーザ のみ許可 問い合わせのあった VM/スロットの 予約ユーザ情報を返す ユーザ情報 問い合わせ (SQL) 起動時に FPGA初期化
- 33.

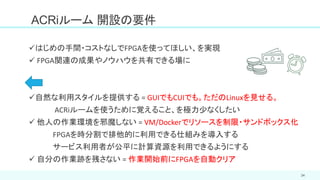

- 34. 34 ✓はじめの手間・コストなしでFPGAを使ってほしい、を実現 ✓ FPGA関連の成果やノウハウを共有できる場に ✓自然な利用スタイルを提供する =GUIでもCUIでも。ただのLinuxを見せる。 ACRiルームを使うために覚えること、を極力少なくしたい ✓ 他人の作業環境を邪魔しない = VM/Dockerでリソースを制限・サンドボックス化 FPGAを時分割で排他的に利用できる仕組みを導入する サービス利用者が公平に計算資源を利用できるようにする ✓ 自分の作業跡を残さない = 作業開始前にFPGAを自動クリア ACRiルーム 開設の要件
- 35. 35 ✓ ACRiとは ✓ ACRiルーム概要 ✓ACRiルームの裏側 ✓ ACRiルーム利用事例 ✓ RTL開発 (Vivado, Quartus) ✓ HLS利用 ✓ MicroBlazeやRISC-Vなどのソフトコア利用 ✓ PYNQ/Alveo の利用 ✓ まとめ 目次
- 36. 36 Vivadoを使ったFPGA開発 (1) ログインしてVivadoを起動する (3)プロジェクトの中身を実装する (4) Synthesis -> Implementation -> ビットファイル生成 (5) 生成したビットファイルの書き込み (6) 動作の様子をILAで確認 (2) プロジェクトを作成する
- 37. 37 VIOでリモートのFPGA内部にアクセス FPGA VIO (Virtual Input/Output) アプリケーション ロジック JTAG/ USBケーブル Vivado Hardware Manager //VIO との入出力と接続する信号を定義 logic [0:0] probe_in0; logic [1:0] probe_out0; // テンプレート(.veoファイル)をコピペして VIO のインスタンスを生成する vio_0 vio_0_i_0 ( .clk(CLK), .probe_in0(probe_in0), .probe_out0(probe_out0) ); // ON を probe_in0 を介して外で読み出せるように接続 assign probe_in0[0] = ON; // probe_out0を介して外からSW_ONとSW_OFFの値を設定できるように接続 assign SW_ON = probe_out0[1]; assign SW_OFF = probe_out0[0];

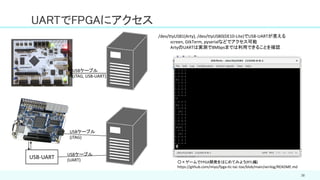

- 38. 38 UARTでFPGAにアクセス USBケーブル (JTAG, USB-UART) ○×ゲームでFPGA開発をはじめてみよう(RTL編) https://github.com/miyo/fpga-tic-tac-toe/blob/main/verilog/README.md /dev/ttyUSB1(Arty), /dev/ttyUSB0(DE10-Lite)でUSB-UARTが見える screen,GtkTerm, pyserialなどでアクセス可能 ArtyのUARTは実測で8Mbpsまでは利用できることを確認 USB-UART USBケーブル (JTAG) USBケーブル (UART)

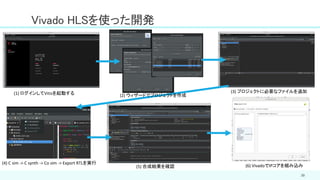

- 39. 39 Vivado HLSを使った開発 (1) ログインしてVitisを起動する(3) プロジェクトに必要なファイルを追加 (4) C sim -> C synth -> Co sim -> Export RTLを実行 (5) 合成結果を確認 (6) VivadoでIPコアを組み込み (2) ウィザードでプロジェクトを作成

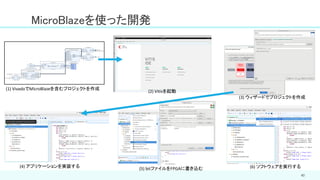

- 40. 40 MicroBlazeを使った開発 (1) VivadoでMicroBlazeを含むプロジェクトを作成 (2) Vitisを起動 (3)ウィザードでプロジェクトを作成 (4) アプリケーションを実装する (5) bitファイルをFPGAに書き込む (6) ソフトウェアを実行する
- 41. 41 Quartusを使った開発 (1) Quartusを起動する (2) ウィザードでプロジェクトを作成する FPGAは 10M50DAF484C7G を選ぶ (3)所望のロジックを実装して合成 (4) ProgrammerでFPGAにsofファイルを書き込む (5) Signal Tap Logic Analyzerで内部信号を観測する

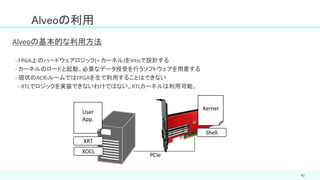

- 42. 42 Alveoの利用 PCIe Kernel User App. XRT XOCL Alveoの基本的な利用方法 - FPGA上のハードウェアロジック(= カーネル)をVitisで設計する -カーネルのロードと起動、必要なデータ授受を行うソフトウェアを用意する - 現状のACRiルームではFPGAを生で利用することはできない - RTLでロジックを実装できないわけではない。RTLカーネルは利用可能。 Shell

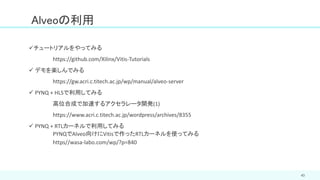

- 43. 43 Alveoの利用 ✓チュートリアルをやってみる https://github.com/Xilinx/Vitis-Tutorials ✓ デモを楽しんでみる https://gw.acri.c.titech.ac.jp/wp/manual/alveo-server ✓ PYNQ+ HLSで利用してみる 高位合成で加速するアクセラレータ開発(1) https://www.acri.c.titech.ac.jp/wordpress/archives/8355 ✓ PYNQ + RTLカーネルで利用してみる PYNQでAlveo向けにVitisで作ったRTLカーネルを使ってみる https//wasa-labo.com/wp/?p=840

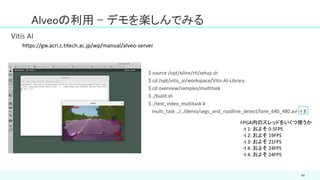

- 44. 44 Alveoの利用 - デモを楽しんでみる VitisAI $ source /opt/xilinx/rtl/setup.sh $ cd /opt/vitis_ai/workspace/Vitis-AI-Library $ cd overview/samples/multitask $ ./build.sh $ ./test_video_multitask ¥ multi_task ../../demo/segs_and_roadline_detect/lane_640_480.avi -t 8 FPGA内のスレッドをいくつ使うか -t 1: およそ 9.5FPS -t 2: およそ 19FPS -t 3: およそ 21FPS -t 4: およそ 24FPS -t 4: およそ 24FPS https://gw.acri.c.titech.ac.jp/wp/manual/alveo-server
- 45. 45 Alveoの利用 – PYNQ+ HLSで利用する !v++ -c vadd.c –t hw –kernel vadd –f $platform –o vadd.xo !v++ -l –t hw –o vadd.xclbin –f $platform vadd.xo v++ -l は1時間15分かかった $ /opt/pynq-notebooks/start.sh (1) ターミナルで PYNQ を起動 (2) ブラウザでJupyterLabにアクセス (3) JupyterLabでv++を実行する(=HLSでカーネル生成) ol = pynq.Overlay(‘vadd.xclbin’) vadd = ol.vadd_1 in1 = pynq.allocate(1024,), ‘u4’) in2 = pynq.allocate(1024,), ‘u4’) out = pynq.allocate(1024,), ‘u4’) ... in1.sync_to_device() in2.sync_to_device() vadd.call(in1, in2, out, 1024) out.sync_from_device() (4) PythonでFPGAカーネルのロードと実行 https://www.acri.c.titech.ac.jp/wordpress/archives/8355

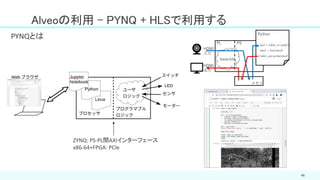

- 46. 46 Alveoの利用 – PYNQ+ HLSで利用する PYNQとは ZYNQ: PS-PL間AXIインターフェース x86-64+FPGA: PCIe

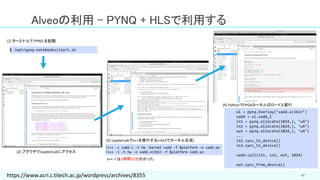

- 47. 47 Alveoの利用 – PYNQ+ HLSで利用する !v++ -c vadd.c –t hw –kernel vadd –f $platform –o vadd.xo !v++ -l –t hw –o vadd.xclbin –f $platform vadd.xo v++ -l は1時間15分かかった $ /opt/pynq-notebooks/start.sh (1) ターミナルで PYNQ を起動 (2) ブラウザでJupyterLabにアクセス (3) JupyterLabでv++を実行する(=HLSでカーネル生成) ol = pynq.Overlay(‘vadd.xclbin’) vadd = ol.vadd_1 in1 = pynq.allocate(1024,), ‘u4’) in2 = pynq.allocate(1024,), ‘u4’) out = pynq.allocate(1024,), ‘u4’) ... in1.sync_to_device() in2.sync_to_device() vadd.call(in1, in2, out, 1024) out.sync_from_device() (4) PythonでFPGAカーネルのロードと実行 https://www.acri.c.titech.ac.jp/wordpress/archives/8355
- 48. 48 Alveoの利用 – PYNQ+ RTLで利用する https//wasa-labo.com/wp/?p=840 VitisでRTLカーネルを使う = HLSで作るカーネルと同じI/Fのハードウェアを作ってホストから制御する (1) Vitis IDEを起動する (2) ウィザードでプロジェクトを作る (3) RTL Kernel Wizard... を実行する (4) ウィザードをすすめる Scalarポート数の設定で0に変更 (5) ウィザード終了時のサマリ SWとしての関数定義がわかる (6) Vivadoが起動する。Generate RTL Kernelをクリック。 (7) Vitisに戻って (a)ビルドタイプをHardwareに変更、 (b)ハードウェア機能の選択、(c)トンカチマークでビルド => .xclbinができる ハードウェア化する 機能を選ぶ

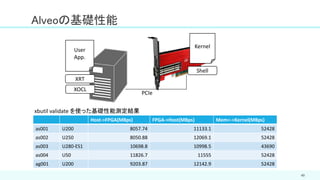

- 49. 49 Alveoの基礎性能 Host->FPGA(MBps) FPGA->Host(MBps) Mem<->Kernel(MBps) as001U200 8057.74 11133.1 52428 as002 U250 8050.88 12069.1 52428 as003 U280-ES1 10698.8 10998.5 43690 as004 U50 11826.7 11555 52428 ag001 U200 9203.87 12142.9 52428 PCIe Kernel User App. XRT XOCL xbutil validate を使った基礎性能測定結果 Shell

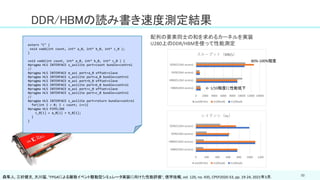

- 50. 50 DDR/HBMの読み書き速度測定結果 extern "C" { voidvadd(int count, int* a_0, int* b_0, int* c_0 ); } void vadd(int count, int* a_0, int* b_0, int* c_0 ) { #pragma HLS INTERFACE s_axilite port=count bundle=control // #pragma HLS INTERFACE m_axi port=a_0 offset=slave #pragma HLS INTERFACE s_axilite port=a_0 bundle=control #pragma HLS INTERFACE m_axi port=b_0 offset=slave #pragma HLS INTERFACE s_axilite port=b_0 bundle=control #pragma HLS INTERFACE m_axi port=c_0 offset=slave #pragma HLS INTERFACE s_axilite port=c_0 bundle=control // #pragma HLS INTERFACE s_axilite port=return bundle=control for(int I = 0; I < count; i++){ #pragma HLS PIPELINE c_0[i] = a_0[i] + b_0[i]; } } 配列の要素同士の和を求めるカーネルを実装 U280上のDDR/HBMを使って性能測定 80%-100%程度 ← 1/10程度に性能低下 森隼人, 三好健文, 大川猛, "FPGAによる離散イベント駆動型シミュレータ実装に向けた性能評価", 信学技報, vol. 120, no. 435, CPSY2020-53, pp. 19-24, 2021年3月.

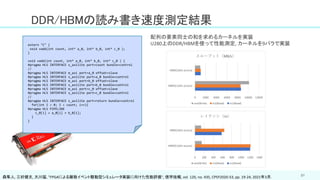

- 51. 51 DDR/HBMの読み書き速度測定結果 extern "C" { voidvadd(int count, int* a_0, int* b_0, int* c_0 ); } void vadd(int count, int* a_0, int* b_0, int* c_0 ) { #pragma HLS INTERFACE s_axilite port=count bundle=control // #pragma HLS INTERFACE m_axi port=a_0 offset=slave #pragma HLS INTERFACE s_axilite port=a_0 bundle=control #pragma HLS INTERFACE m_axi port=b_0 offset=slave #pragma HLS INTERFACE s_axilite port=b_0 bundle=control #pragma HLS INTERFACE m_axi port=c_0 offset=slave #pragma HLS INTERFACE s_axilite port=c_0 bundle=control // #pragma HLS INTERFACE s_axilite port=return bundle=control for(int I = 0; I < count; i++){ #pragma HLS PIPELINE c_0[i] = a_0[i] + b_0[i]; } } 配列の要素同士の和を求めるカーネルを実装 U280上のDDR/HBMを使って性能測定, カーネルを9パラで実装 森隼人, 三好健文, 大川猛, "FPGAによる離散イベント駆動型シミュレータ実装に向けた性能評価", 信学技報, vol. 120, no. 435, CPSY2020-53, pp. 19-24, 2021年3月.

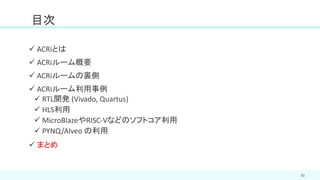

- 52. 52 ✓ ACRiとは ✓ ACRiルーム概要 ✓ACRiルームの裏側 ✓ ACRiルーム利用事例 ✓ RTL開発 (Vivado, Quartus) ✓ HLS利用 ✓ MicroBlazeやRISC-Vなどのソフトコア利用 ✓ PYNQ/Alveo の利用 ✓ まとめ 目次

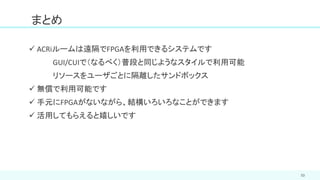

- 53. 53 ✓ ACRiルームは遠隔でFPGAを利用できるシステムです GUI/CUIで（なるべく）普段と同じようなスタイルで利用可能 リソースをユーザごとに隔離したサンドボックス ✓ 無償で利用可能です ✓手元にFPGAがないながら、結構いろいろなことができます ✓ 活用してもらえると嬉しいです まとめ

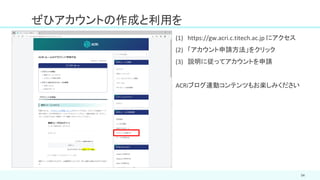

- 54. ぜひアカウントの作成と利用を 54 (1) https://gw.acri.c.titech.ac.jp にアクセス (2)「アカウント申請方法」をクリック (3) 説明に従ってアカウントを申請 ACRiブログ連動コンテンツもお楽しみください

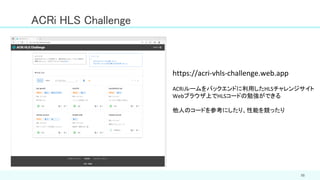

- 55.

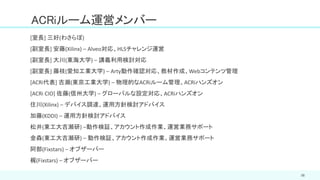

- 56. [室長] 三好(わさらぼ) [副室長] 安藤(Xilinx)– Alveo対応、HLSチャレンジ運営 [副室長] 大川(東海大学) – 講義利用検討対応 [副室長] 藤枝(愛知工業大学) – Arty動作確認対応、教材作成、Webコンテンツ管理 [ACRi代表] 吉瀬(東京工業大学) – 物理的なACRiルーム管理、ACRiハンズオン [ACRi CIO] 佐藤(信州大学) – グローバルな設定対応、ACRiハンズオン 住川(Xilinx) – デバイス調達、運用方針検討アドバイス 加藤(KDDI) – 運用方針検討アドバイス 松井(東工大吉瀬研) –動作検証、アカウント作成作業、運営業務サポート 金森(東工大吉瀬研) – 動作検証、アカウント作成作業、運営業務サポート 阿部(Fixstars) – オブザーバー 梶(Fixstars) – オブザーバー 56 ACRiルーム運営メンバー
- 57.

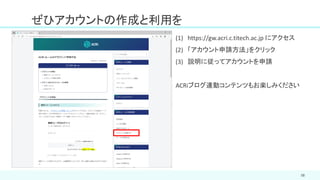

- 58. ぜひアカウントの作成と利用を 58 (1) https://gw.acri.c.titech.ac.jp にアクセス (2)「アカウント申請方法」をクリック (3) 説明に従ってアカウントを申請 ACRiブログ連動コンテンツもお楽しみください
