![Vivado HLS対Vitis HLS（ソーベ
ル・フィルタ）
12
int sobel_filter_axim(volatile int32_t *cam_fb, volatile int32_t *sobel_fb){
#pragma HLS INTERFACE m_axi depth=3072 port=sobel_fb offset=slave
#pragma HLS INTERFACE m_axi depth=3072 port=cam_fb offset=slave
#pragma HLS INTERFACE s_axilite port=return
int32_t sobel_val, sobel_h_val, sobel_v_val;
int32_t pix[3][3];
LOOP_Y: for(int y=0; y<(DISPLAY_HIGHT-2); y++){
LOOP_X: for(int x=0; x<(DISPLAY_WIDTH-2); x++){
LOOP1: for(int i=0; i<3; i++){
LOOP2: for(int j=0; j<3; j++){
pix[i][j] = conv_rgb2y(cam_fb[(y+i)*DISPLAY_WIDTH+(x+j)]);
}
}
sobel_h_val = sobel_fil(HORIZONTAL, pix[0][0], pix[0][1], pix[0][2],
pix[1][0], pix[1][1], pix[1][2],
pix[2][0], pix[2][1], pix[2][2]);
sobel_v_val = sobel_fil(VERTICAL, pix[0][0], pix[0][1], pix[0][2],
pix[1][0], pix[1][1], pix[1][2],
pix[2][0], pix[2][1], pix[2][2]);
sobel_val = square_root8(sobel_h_val*sobel_h_val + sobel_v_val*sobel_v_val);
sobel_fb[y*(DISPLAY_WIDTH-2)+x] = (sobel_val<<16)+(sobel_val<<8)+sobel_val; // 通常出力
}
}](https://image.slidesharecdn.com/2022-03-15-220315103521/75/ACRi-12-2048.jpg)
![ガボール・フィルタIPのソースコード
26
int Gabor_filter_lh(hls::stream<ap_axis<32,1,1,1> >& ins,
hls::stream<ap_axis<32,1,1,1> >& outs){
#pragma HLS INTERFACE axis port=ins
#pragma HLS INTERFACE axis port=outs
#pragma HLS INTERFACE s_axilite port=return
ap_axis<32,1,1,1> pix;
ap_axis<32,1,1,1> gabor;
hls::LineBuffer<ARRAY_SIZE-
1, HORIZONTAL_PIXEL_WIDTH, int> linebuf;
hls::Window<ARRAY_SIZE, ARRAY_SIZE, int> mbuf;
int gray_pix, val, i, j, x, y;
do { // user が 1になった時にフレームがスタートする
ins >> pix;
} while(pix.user == 0);
for (y=0; y<VERTICAL_PIXEL_WIDTH; y++){
for (x=0; x<HORIZONTAL_PIXEL_WIDTH; x++){
#pragma HLS PIPELINE II=1
if (!(x==0 && y==0)) // 最初の入力はすでに入力されている
ins >> pix; // AXI4-Stream からの入力
mbuf.shift_left(); // mbuf の列を1ビット左シフト
for(i=ARRAY_SIZE-2; i>=0; --i){
mbuf.insert(linebuf(i,x), i+1, ARRAY_SIZE-1);
}
gray_pix = conv_rgb2y(pix.data);
mbuf.insert(gray_pix, 0, ARRAY_SIZE-1);
// LineBuffer の更新
linebuf.shift_down(x);
linebuf.insert_bottom(gray_pix, x);
// Gabor filter の演算
for (j=0, val=0; j<ARRAY_SIZE-1; j++){
for (i=0; i<ARRAY_SIZE-1; i++){
val += gabor_weight[j][i] * mbuf(ARRAY_SIZE-1-j,i);
}
}
val = val/256; // 256倍してあるので、1/256して戻す
if (val<0)
//val = -val; // 絶対値
val = 0; // マイナスの値を0に丸める
else if (val>255)
val = 255;
// Gabor filter・データの書き込み
gabor.data = (val<<16)+(val<<8)+val;
// 最初のARRAY_SIZE-1行とその他の行の最初のARRAY_SIZE-
1列は無効データなので0とする
if (x<(ARRAY_SIZE-1) || y<(ARRAY_SIZE-1))
gabor.data = 0;
if (x==0 && y==0) // 最初のデータでは、TUSERをアサートする
gabor.user = 1;
else
gabor.user = 0;
if (x == (HORIZONTAL_PIXEL_WIDTH-1)) // 行の最後
で TLAST をアサートする
gabor.last = 1;
else
gabor.last = 0;
outs << gabor; // AXI4-Stream へ出力
}
}
return(0);
}
https://marsee101.blog.fc2.com/b
log-entry-3524.html](https://image.slidesharecdn.com/2022-03-15-220315103521/75/ACRi-26-2048.jpg)
More Related Content
ACRiウェビナー：小野様ご講演資料
- 1.

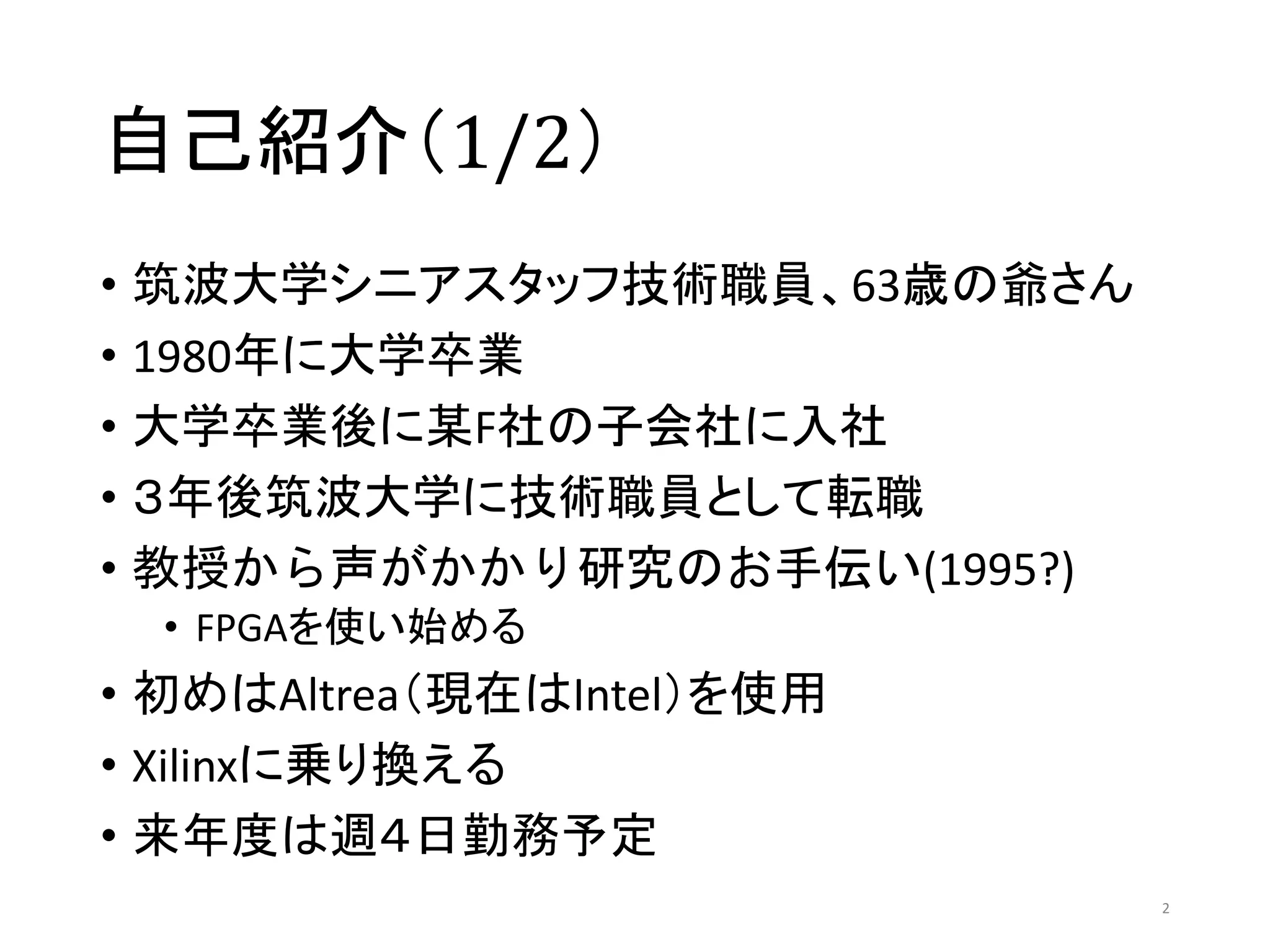

- 2. 自己紹介（1/2） • 筑波大学シニアスタッフ技術職員、63歳の爺さん • 1980年に大学卒業 •大学卒業後に某F社の子会社に入社 • ３年後筑波大学に技術職員として転職 • 教授から声がかかり研究のお手伝い(1995?) • FPGAを使い始める • 初めはAltrea（現在はIntel）を使用 • Xilinxに乗り換える • 来年度は週４日勤務予定 2

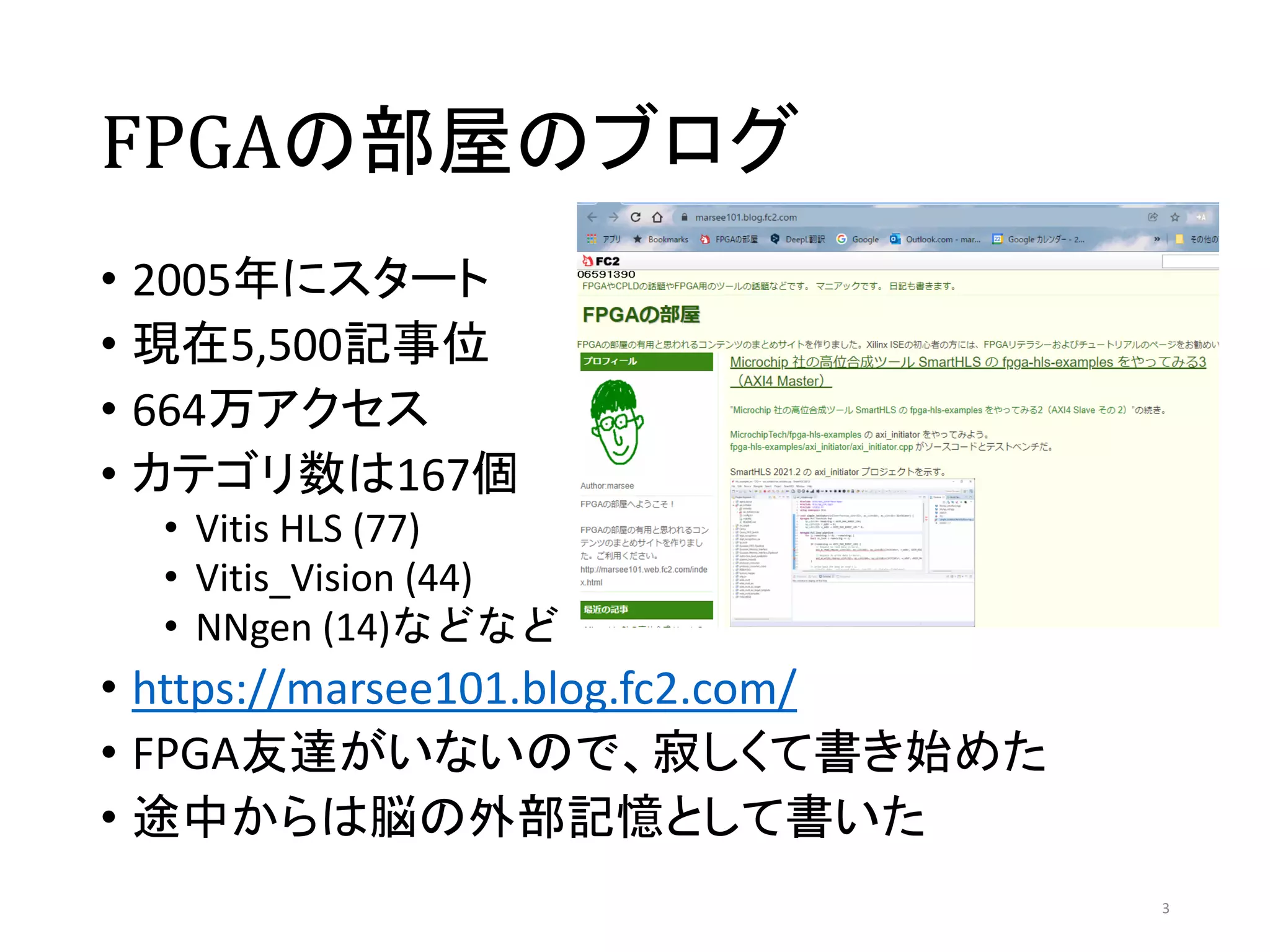

- 3. FPGAの部屋のブログ • 2005年にスタート • 現在5,500記事位 •664万アクセス • カテゴリ数は167個 • Vitis HLS (77) • Vitis_Vision (44) • NNgen (14)などなど • https://marsee101.blog.fc2.com/ • FPGA友達がいないので、寂しくて書き始めた • 途中からは脳の外部記憶として書いた 3

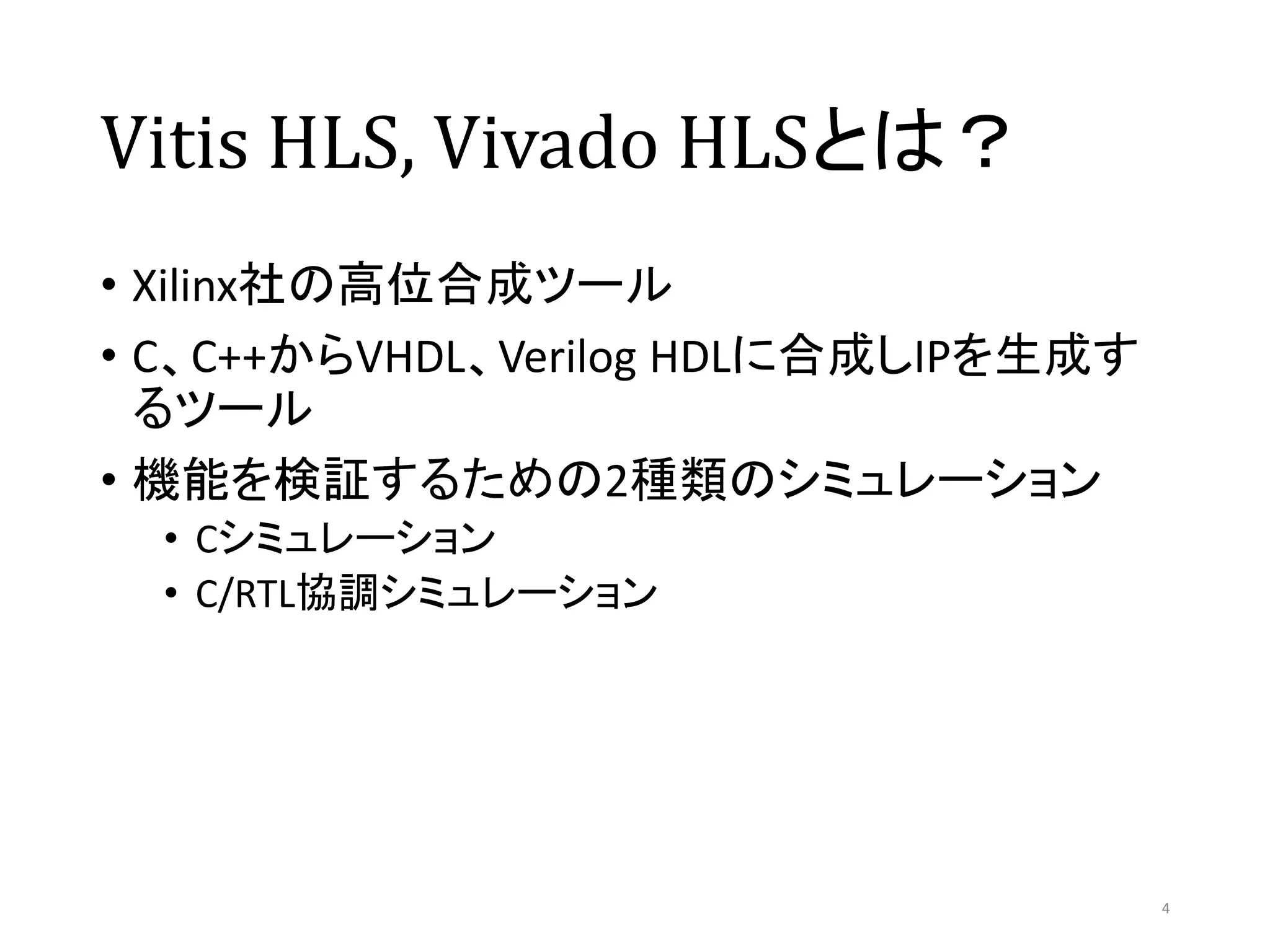

- 4. Vitis HLS, VivadoHLSとは？ • Xilinx社の高位合成ツール • C、C++からVHDL、Verilog HDLに合成しIPを生成す るツール • 機能を検証するための2種類のシミュレーション • Cシミュレーション • C/RTL協調シミュレーション 4

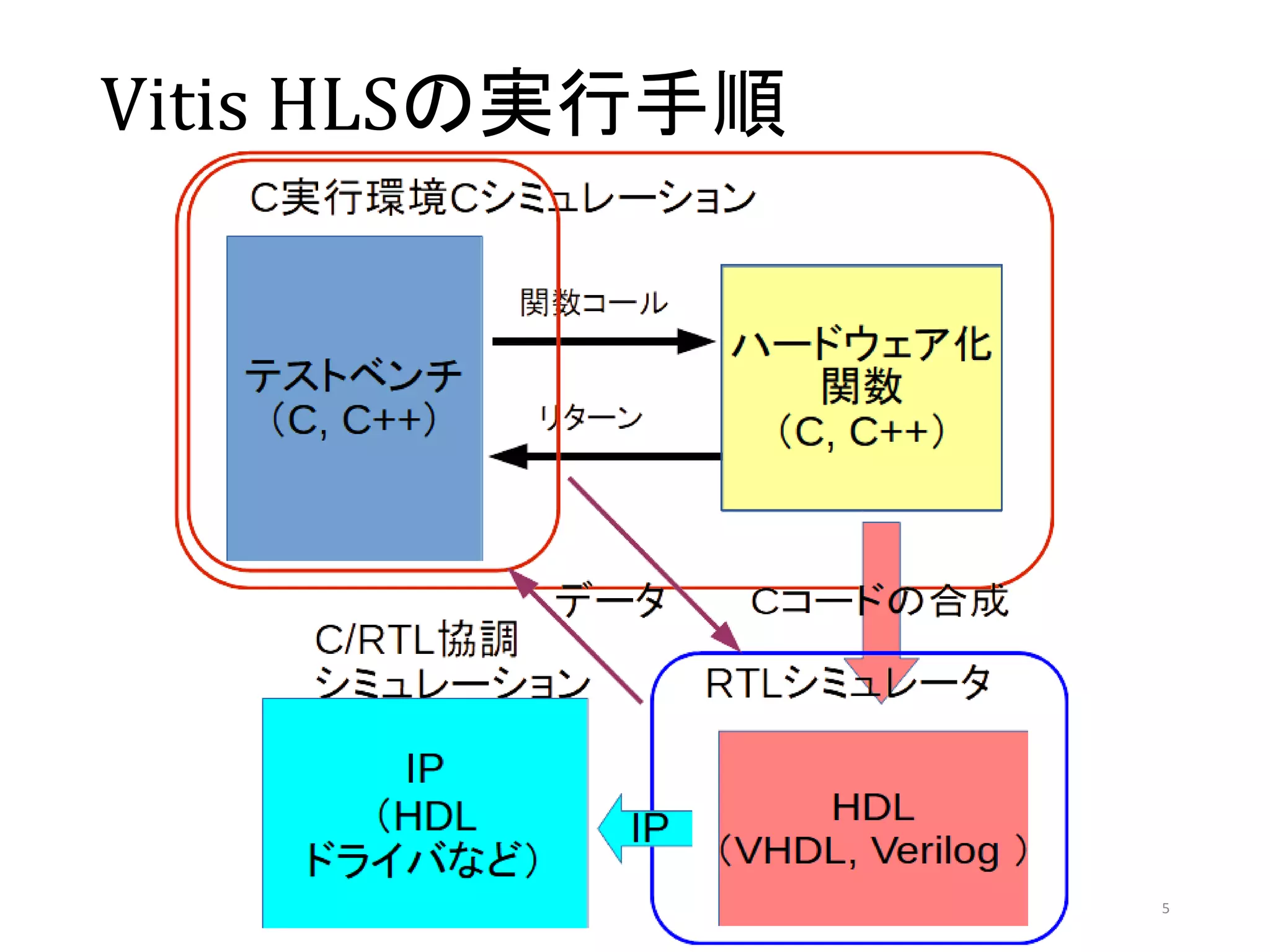

- 5.

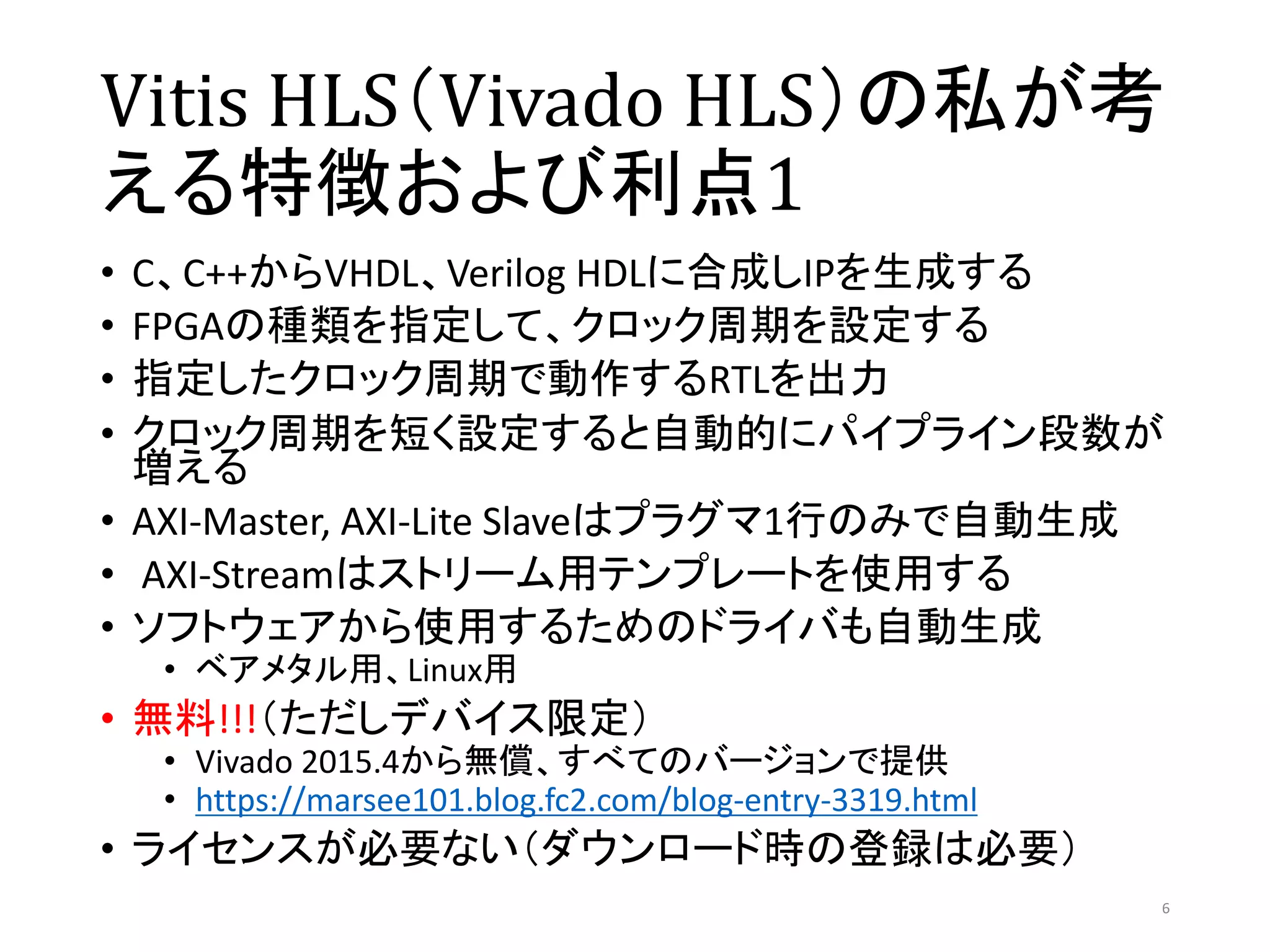

- 6. Vitis HLS（Vivado HLS）の私が考 える特徴および利点1 •C、C++からVHDL、Verilog HDLに合成しIPを生成する • FPGAの種類を指定して、クロック周期を設定する • 指定したクロック周期で動作するRTLを出力 • クロック周期を短く設定すると自動的にパイプライン段数が 増える • AXI-Master, AXI-Lite Slaveはプラグマ1行のみで自動生成 • AXI-Streamはストリーム用テンプレートを使用する • ソフトウェアから使用するためのドライバも自動生成 • ベアメタル用、Linux用 • 無料!!!（ただしデバイス限定） • Vivado 2015.4から無償、すべてのバージョンで提供 • https://marsee101.blog.fc2.com/blog-entry-3319.html • ライセンスが必要ない（ダウンロード時の登録は必要） 6

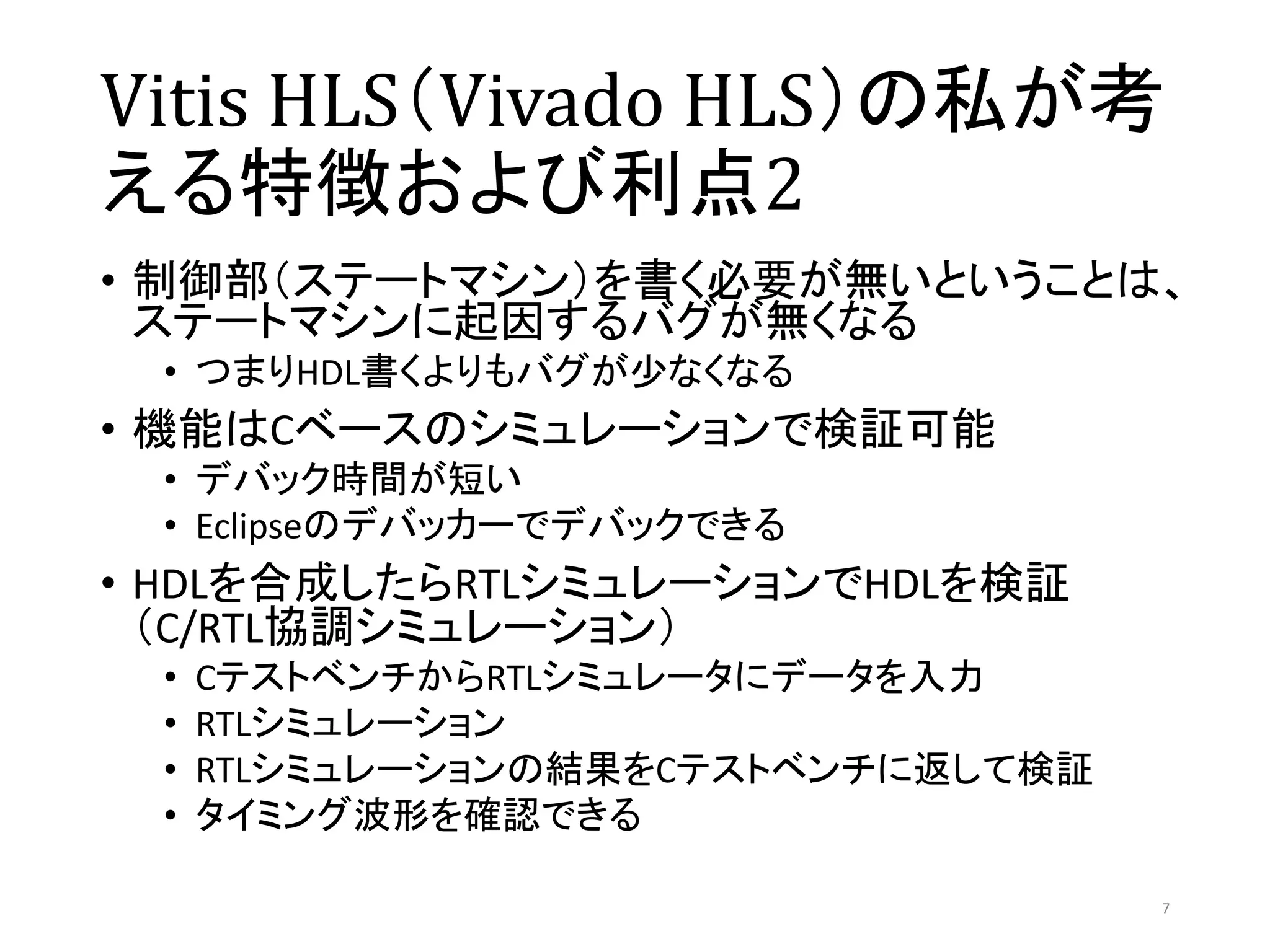

- 7. Vitis HLS（Vivado HLS）の私が考 える特徴および利点2 •制御部（ステートマシン）を書く必要が無いということは、 ステートマシンに起因するバグが無くなる • つまりHDL書くよりもバグが少なくなる • 機能はCベースのシミュレーションで検証可能 • デバック時間が短い • Eclipseのデバッカーでデバックできる • HDLを合成したらRTLシミュレーションでHDLを検証 （C/RTL協調シミュレーション） • CテストベンチからRTLシミュレータにデータを入力 • RTLシミュレーション • RTLシミュレーションの結果をCテストベンチに返して検証 • タイミング波形を確認できる 7

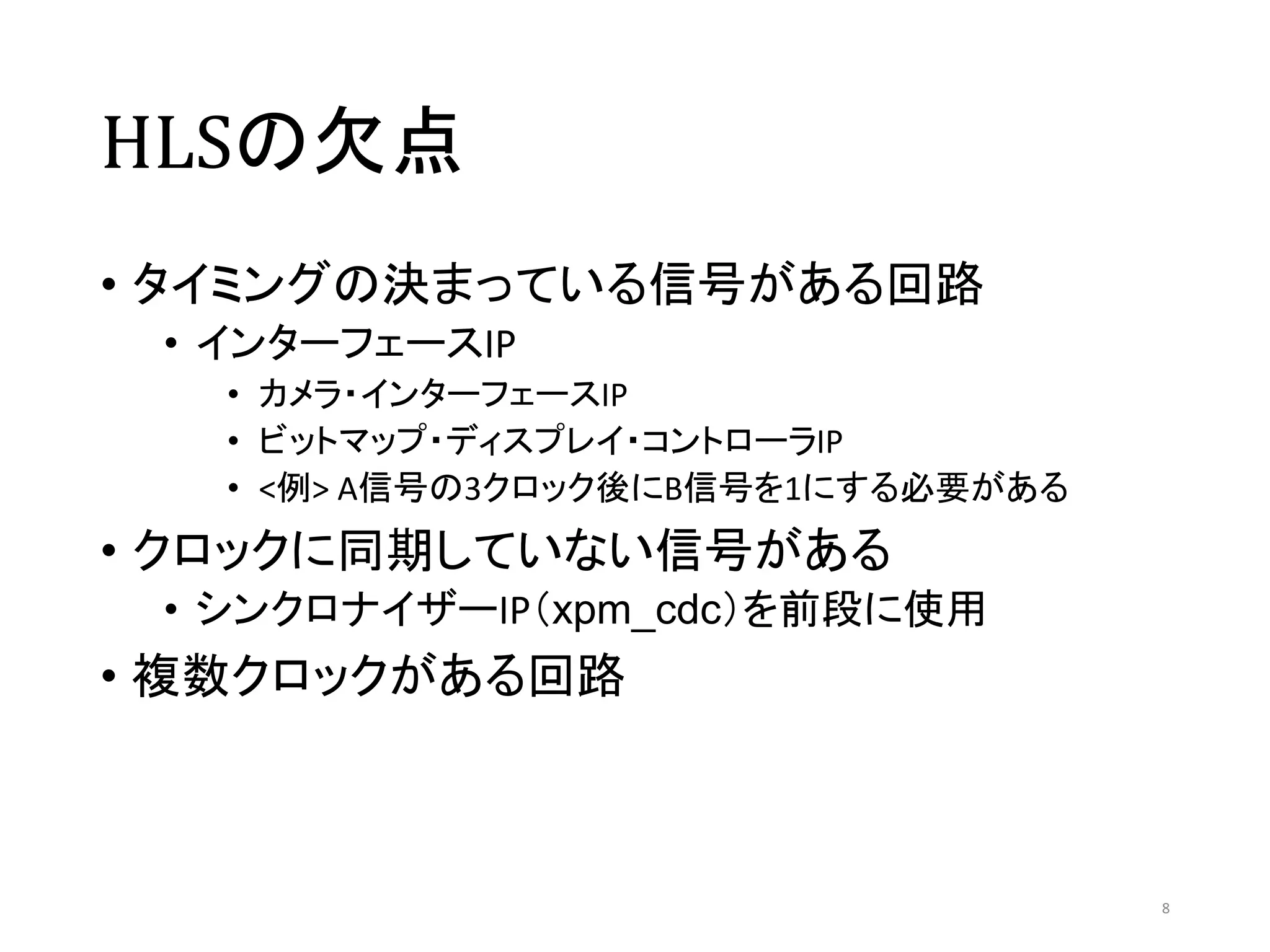

- 8. HLSの欠点 • タイミングの決まっている信号がある回路 • インターフェースIP •カメラ・インターフェースIP • ビットマップ・ディスプレイ・コントローラIP • <例> A信号の3クロック後にB信号を1にする必要がある • クロックに同期していない信号がある • シンクロナイザーIP（xpm_cdc）を前段に使用 • 複数クロックがある回路 8

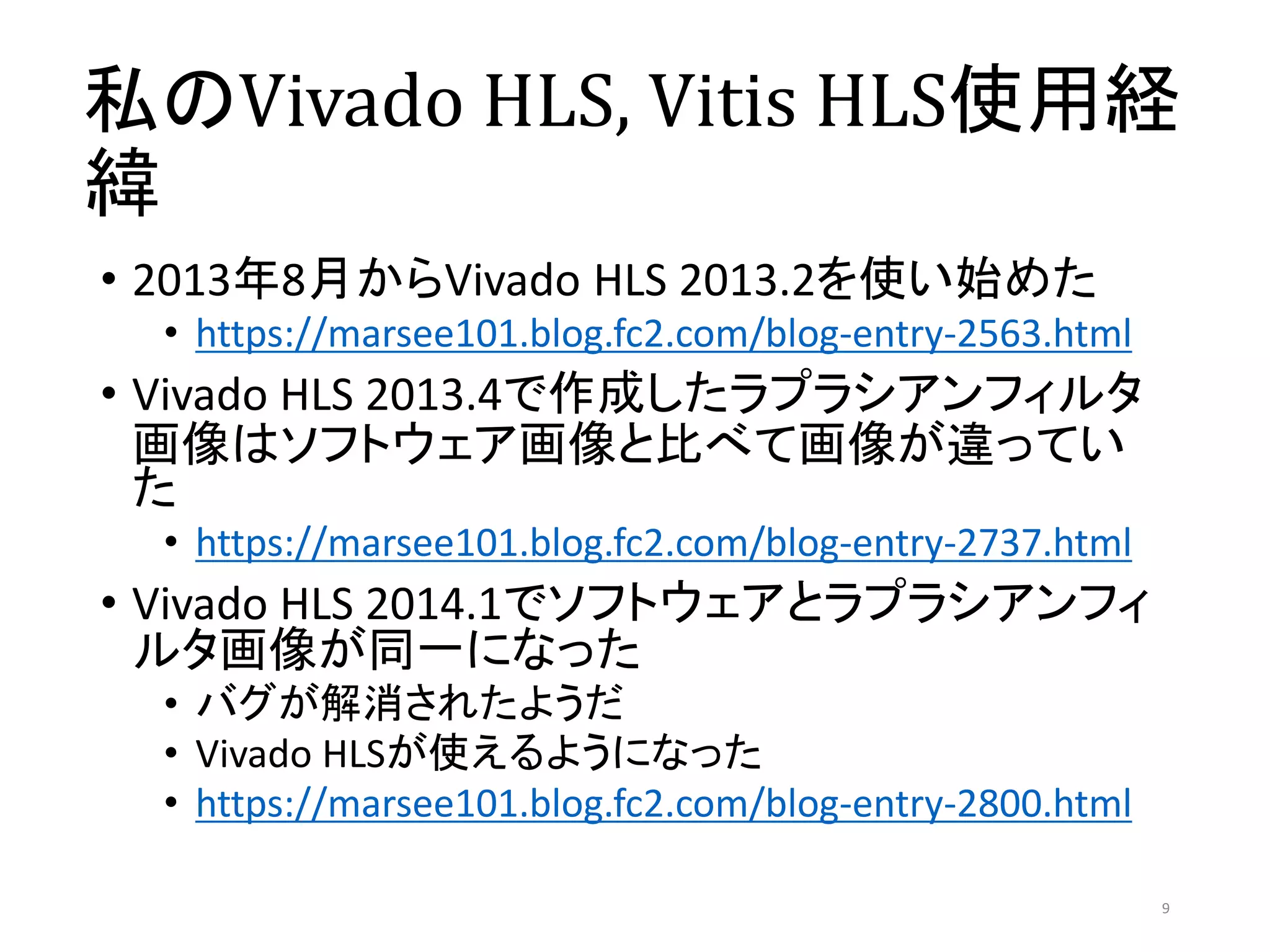

- 9. 私のVivado HLS, VitisHLS使用経 緯 • 2013年8月からVivado HLS 2013.2を使い始めた • https://marsee101.blog.fc2.com/blog-entry-2563.html • Vivado HLS 2013.4で作成したラプラシアンフィルタ 画像はソフトウェア画像と比べて画像が違ってい た • https://marsee101.blog.fc2.com/blog-entry-2737.html • Vivado HLS 2014.1でソフトウェアとラプラシアンフィ ルタ画像が同一になった • バグが解消されたようだ • Vivado HLSが使えるようになった • https://marsee101.blog.fc2.com/blog-entry-2800.html 9

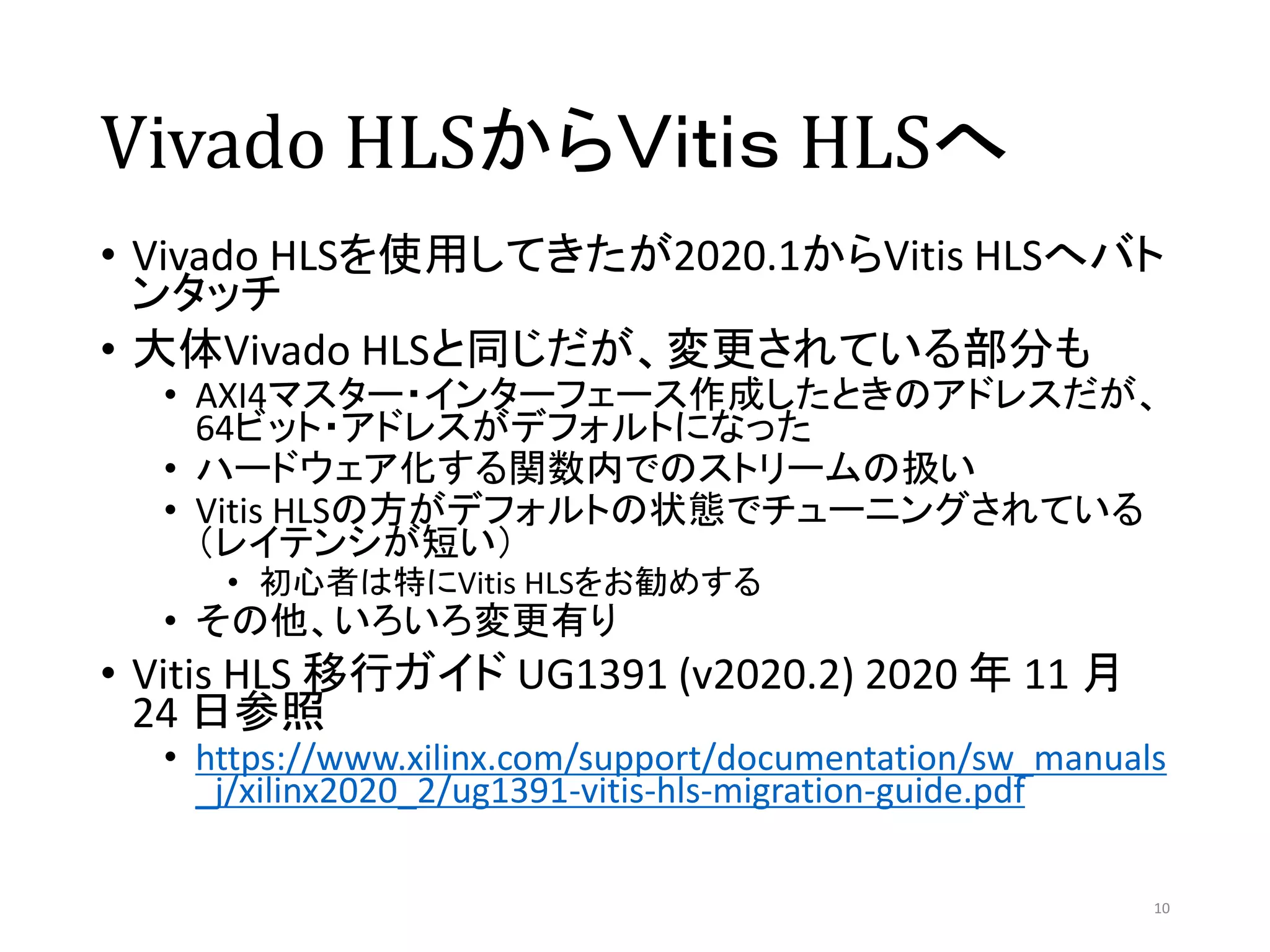

- 10. Vivado HLSからＶｉｔｉｓ HLSへ •Vivado HLSを使用してきたが2020.1からVitis HLSへバト ンタッチ • 大体Vivado HLSと同じだが、変更されている部分も • AXI4マスター・インターフェース作成したときのアドレスだが、 64ビット・アドレスがデフォルトになった • ハードウェア化する関数内でのストリームの扱い • Vitis HLSの方がデフォルトの状態でチューニングされている （レイテンシが短い） • 初心者は特にVitis HLSをお勧めする • その他、いろいろ変更有り • Vitis HLS 移行ガイド UG1391 (v2020.2) 2020 年 11 月 24 日参照 • https://www.xilinx.com/support/documentation/sw_manuals _j/xilinx2020_2/ug1391-vitis-hls-migration-guide.pdf 10

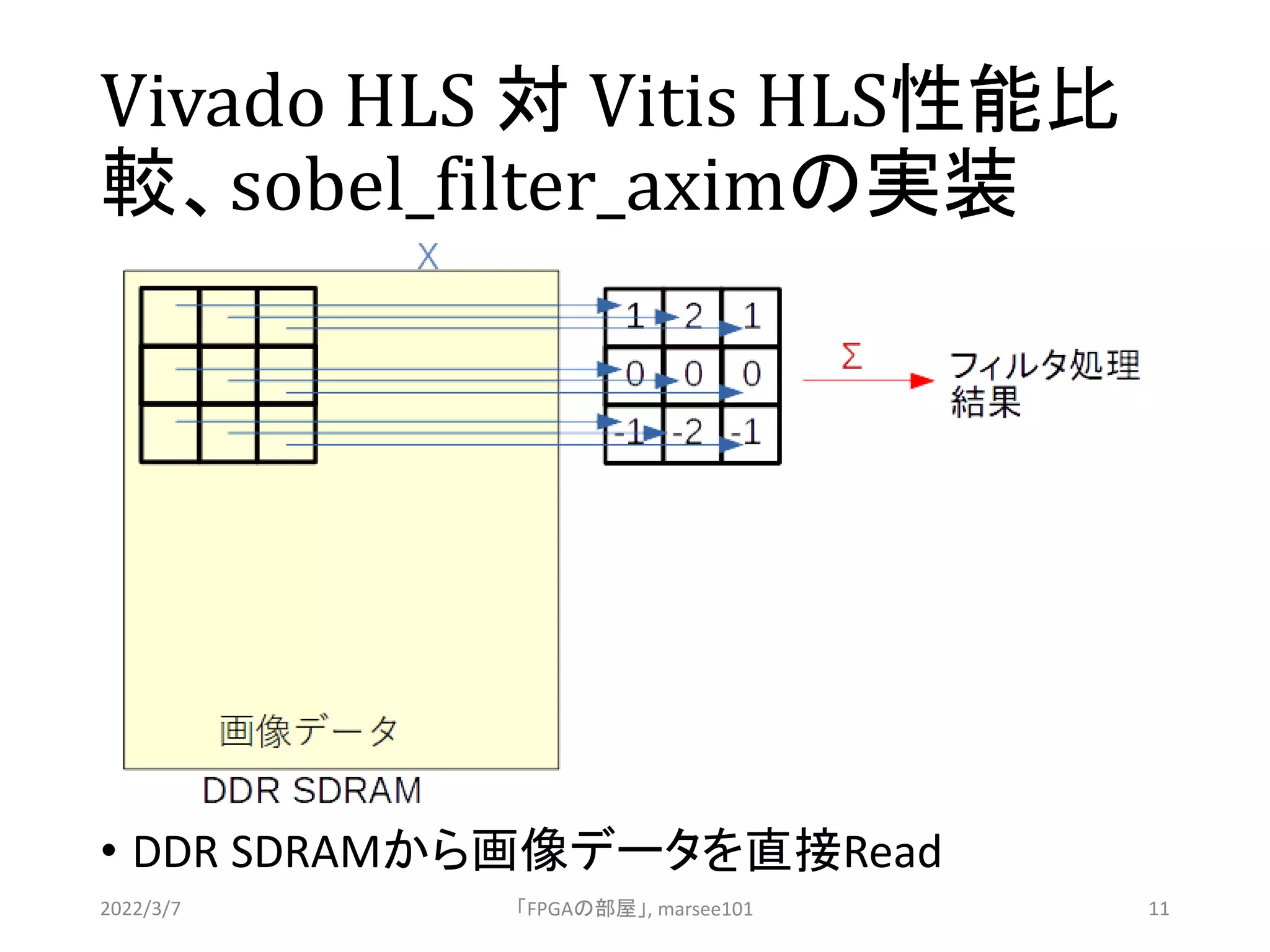

- 11. Vivado HLS 対Vitis HLS性能比 較、sobel_filter_aximの実装 • DDR SDRAMから画像データを直接Read 2022/3/7 「FPGAの部屋」, marsee101 11

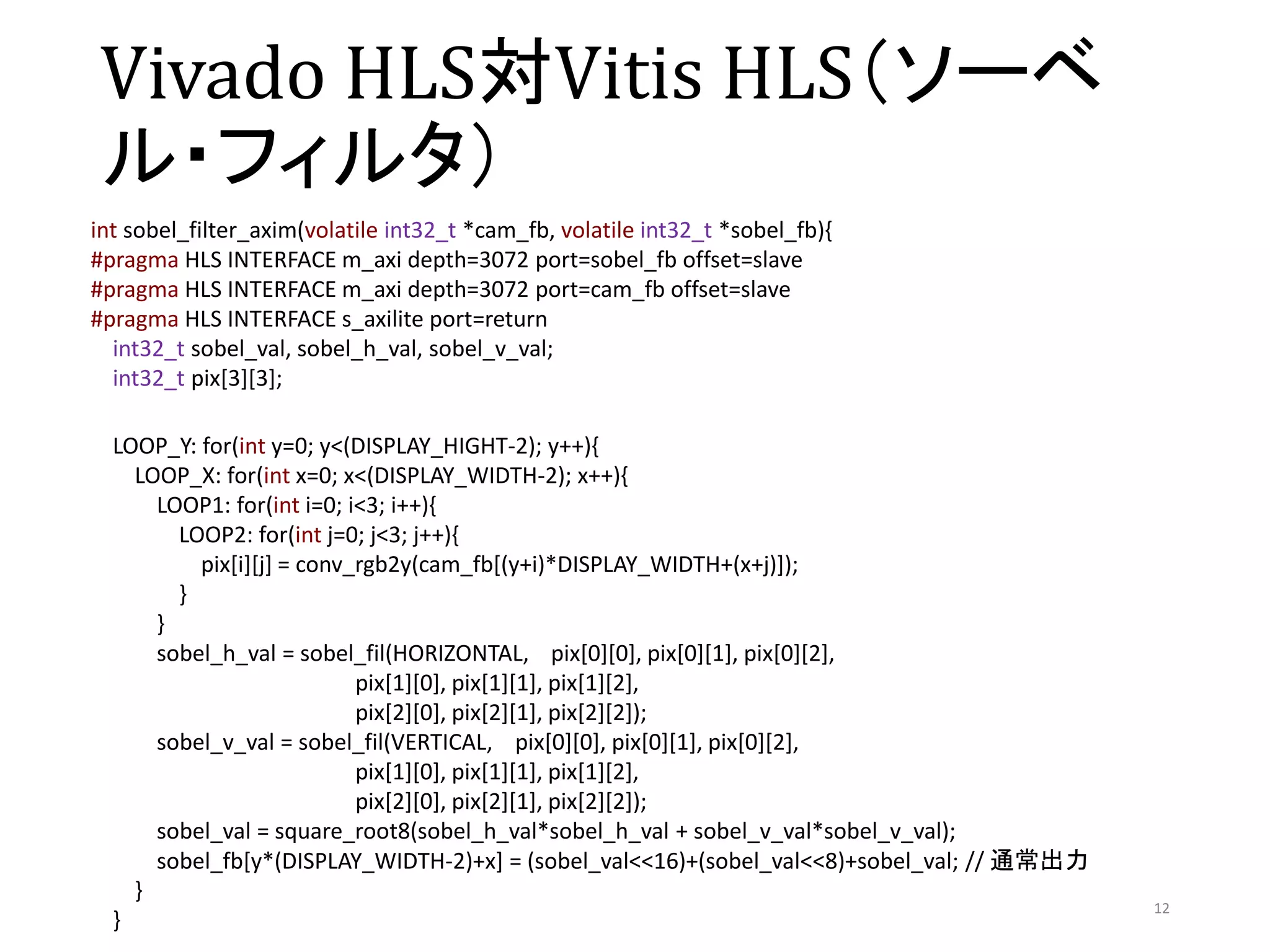

- 12. Vivado HLS対Vitis HLS（ソーベ ル・フィルタ） 12 intsobel_filter_axim(volatile int32_t *cam_fb, volatile int32_t *sobel_fb){ #pragma HLS INTERFACE m_axi depth=3072 port=sobel_fb offset=slave #pragma HLS INTERFACE m_axi depth=3072 port=cam_fb offset=slave #pragma HLS INTERFACE s_axilite port=return int32_t sobel_val, sobel_h_val, sobel_v_val; int32_t pix[3][3]; LOOP_Y: for(int y=0; y<(DISPLAY_HIGHT-2); y++){ LOOP_X: for(int x=0; x<(DISPLAY_WIDTH-2); x++){ LOOP1: for(int i=0; i<3; i++){ LOOP2: for(int j=0; j<3; j++){ pix[i][j] = conv_rgb2y(cam_fb[(y+i)*DISPLAY_WIDTH+(x+j)]); } } sobel_h_val = sobel_fil(HORIZONTAL, pix[0][0], pix[0][1], pix[0][2], pix[1][0], pix[1][1], pix[1][2], pix[2][0], pix[2][1], pix[2][2]); sobel_v_val = sobel_fil(VERTICAL, pix[0][0], pix[0][1], pix[0][2], pix[1][0], pix[1][1], pix[1][2], pix[2][0], pix[2][1], pix[2][2]); sobel_val = square_root8(sobel_h_val*sobel_h_val + sobel_v_val*sobel_v_val); sobel_fb[y*(DISPLAY_WIDTH-2)+x] = (sobel_val<<16)+(sobel_val<<8)+sobel_val; // 通常出力 } }

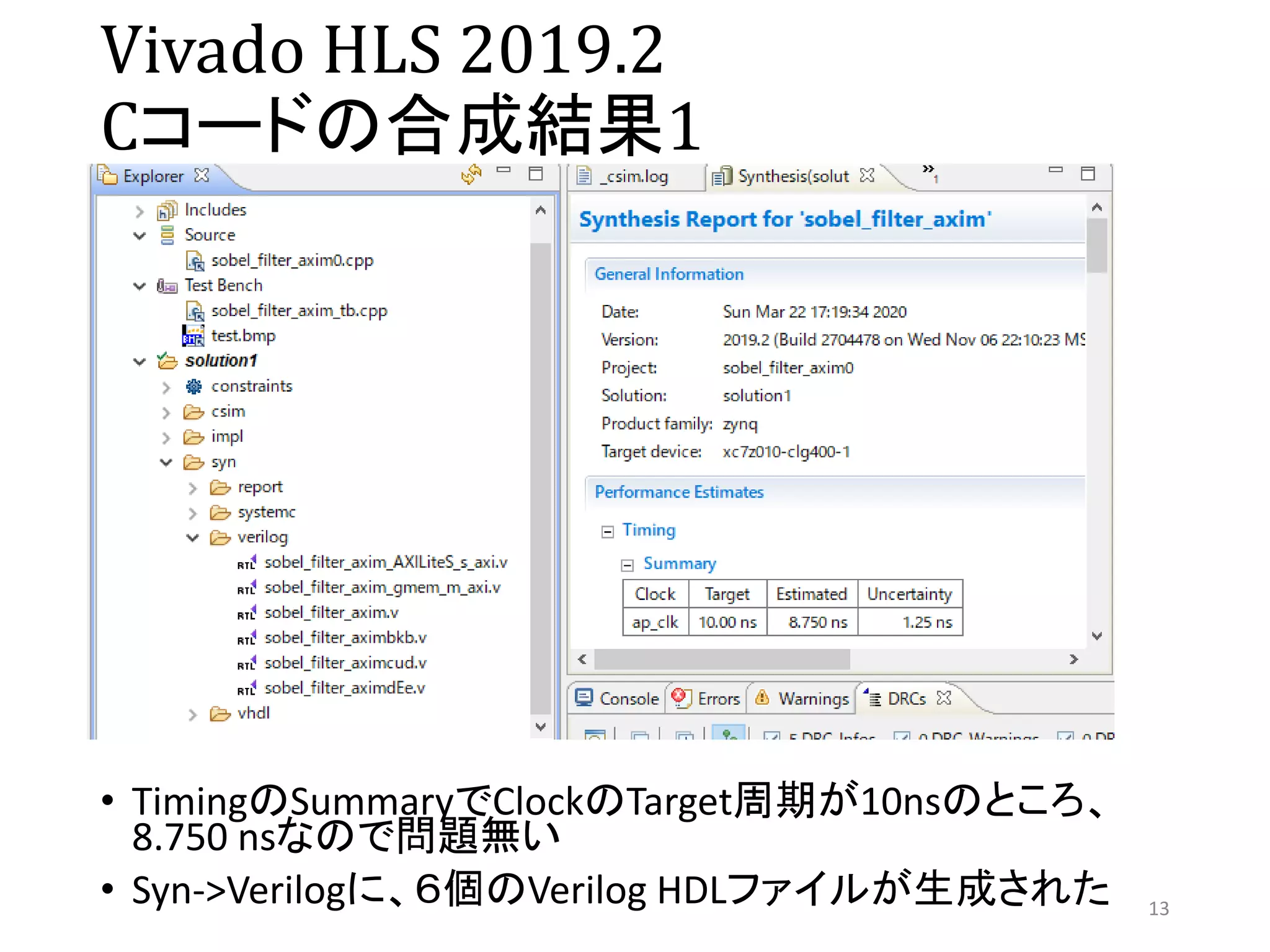

- 13. Vivado HLS 2019.2 Cコードの合成結果1 •TimingのSummaryでClockのTarget周期が10nsのところ、 8.750 nsなので問題無い • Syn->Verilogに、６個のVerilog HDLファイルが生成された 13

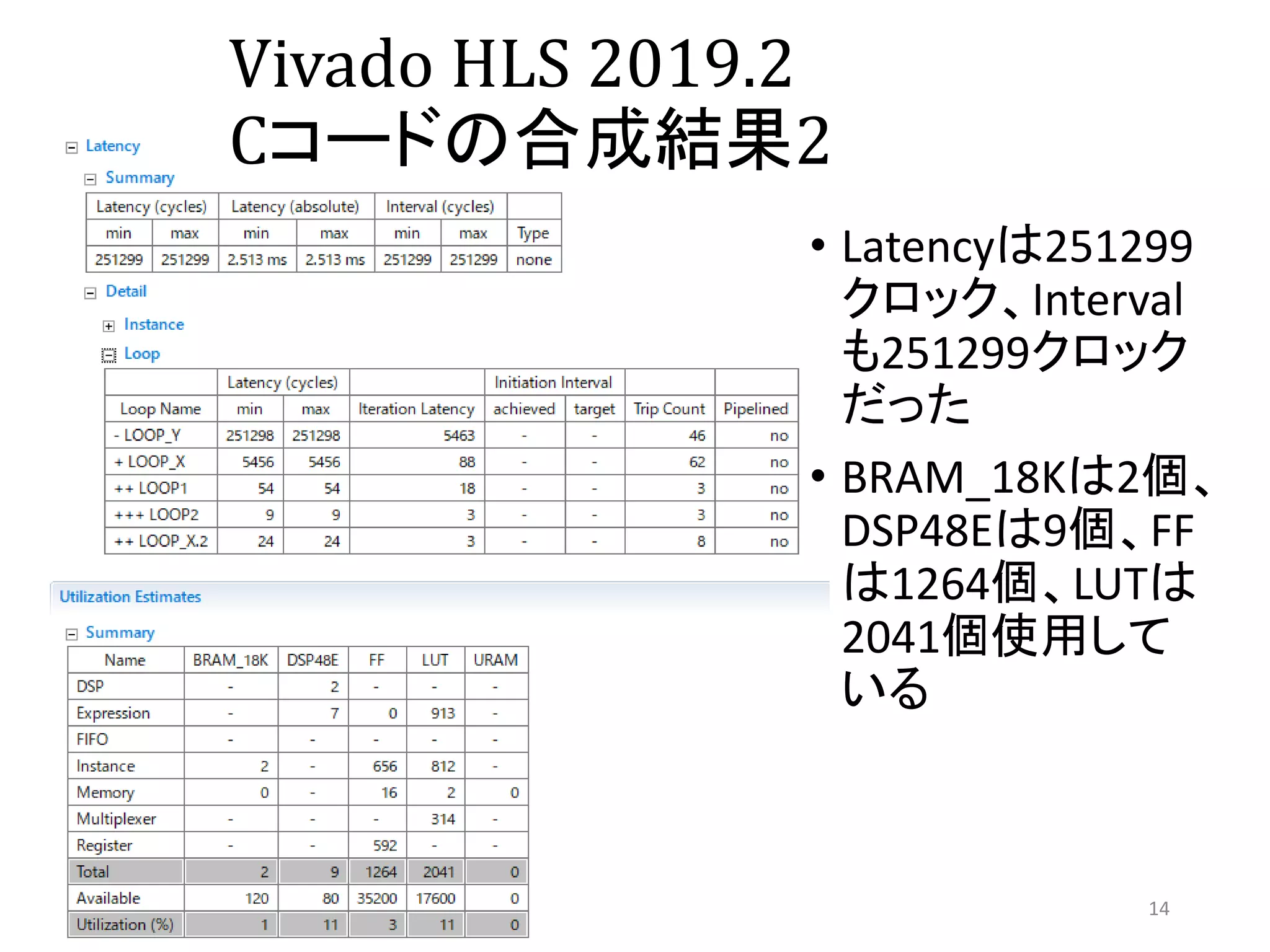

- 14. Vivado HLS 2019.2 Cコードの合成結果2 •Latencyは251299 クロック、Interval も251299クロック だった • BRAM_18Kは2個、 DSP48Eは9個、FF は1264個、LUTは 2041個使用して いる 14

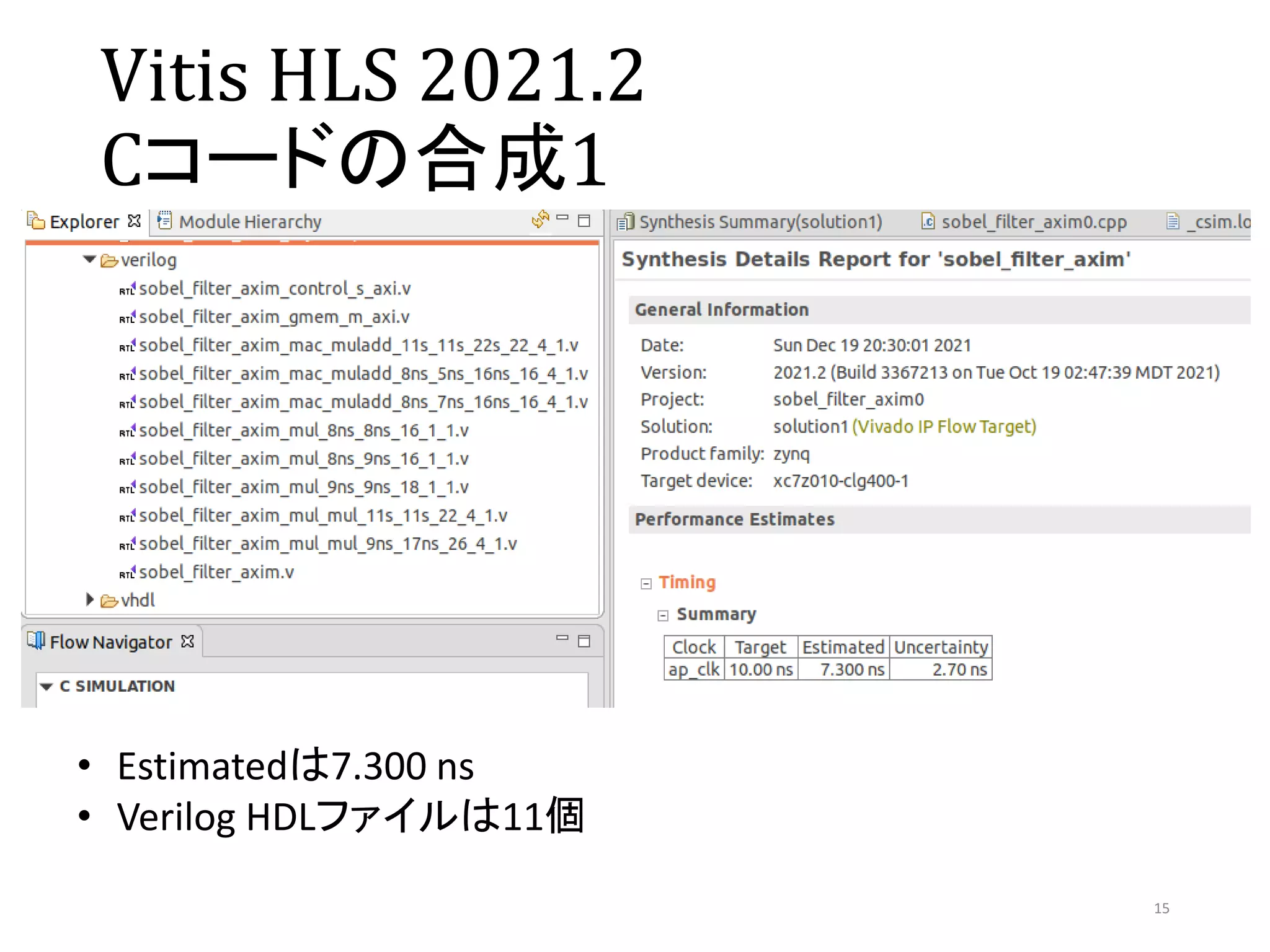

- 15. Vitis HLS 2021.2 Cコードの合成1 15 •Estimatedは7.300 ns • Verilog HDLファイルは11個

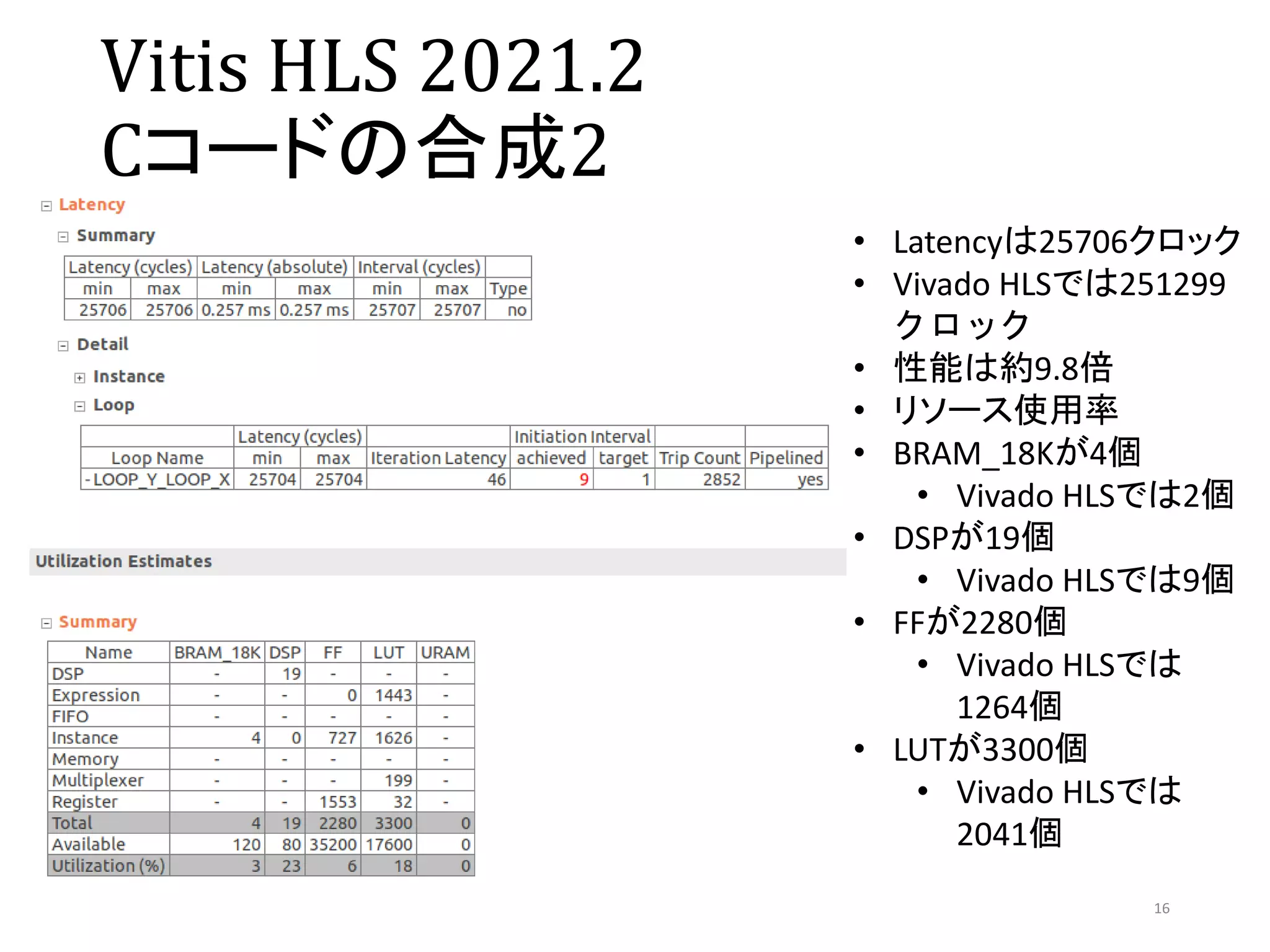

- 16. 16 Vitis HLS 2021.2 Cコードの合成2 •Latencyは25706クロック • Vivado HLSでは251299 クロック • 性能は約9.8倍 • リソース使用率 • BRAM_18Kが4個 • Vivado HLSでは2個 • DSPが19個 • Vivado HLSでは9個 • FFが2280個 • Vivado HLSでは 1264個 • LUTが3300個 • Vivado HLSでは 2041個

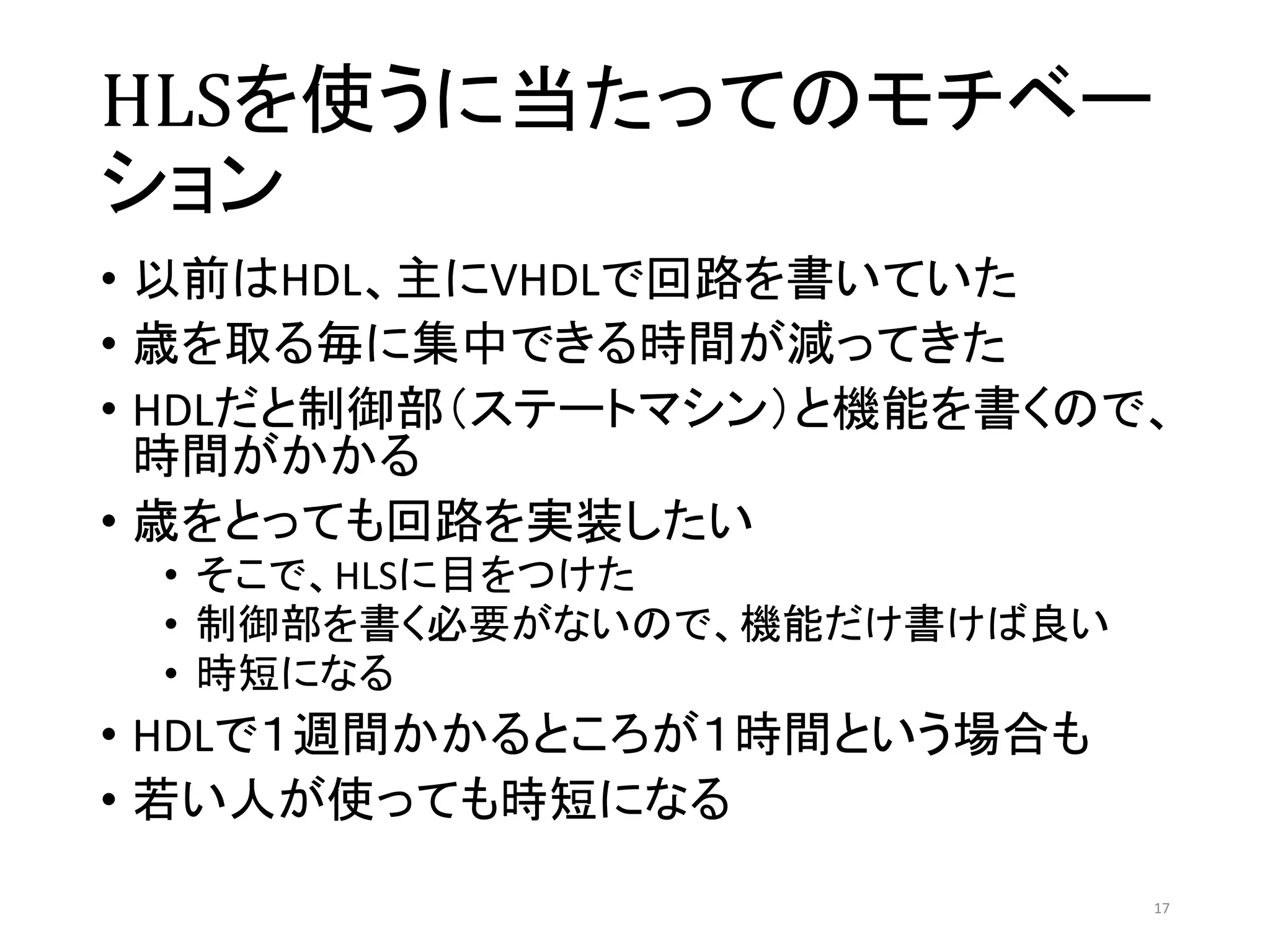

- 17. HLSを使うに当たってのモチベー ション • 以前はHDL、主にVHDLで回路を書いていた • 歳を取る毎に集中できる時間が減ってきた •HDLだと制御部（ステートマシン）と機能を書くので、 時間がかかる • 歳をとっても回路を実装したい • そこで、HLSに目をつけた • 制御部を書く必要がないので、機能だけ書けば良い • 時短になる • HDLで１週間かかるところが１時間という場合も • 若い人が使っても時短になる 17

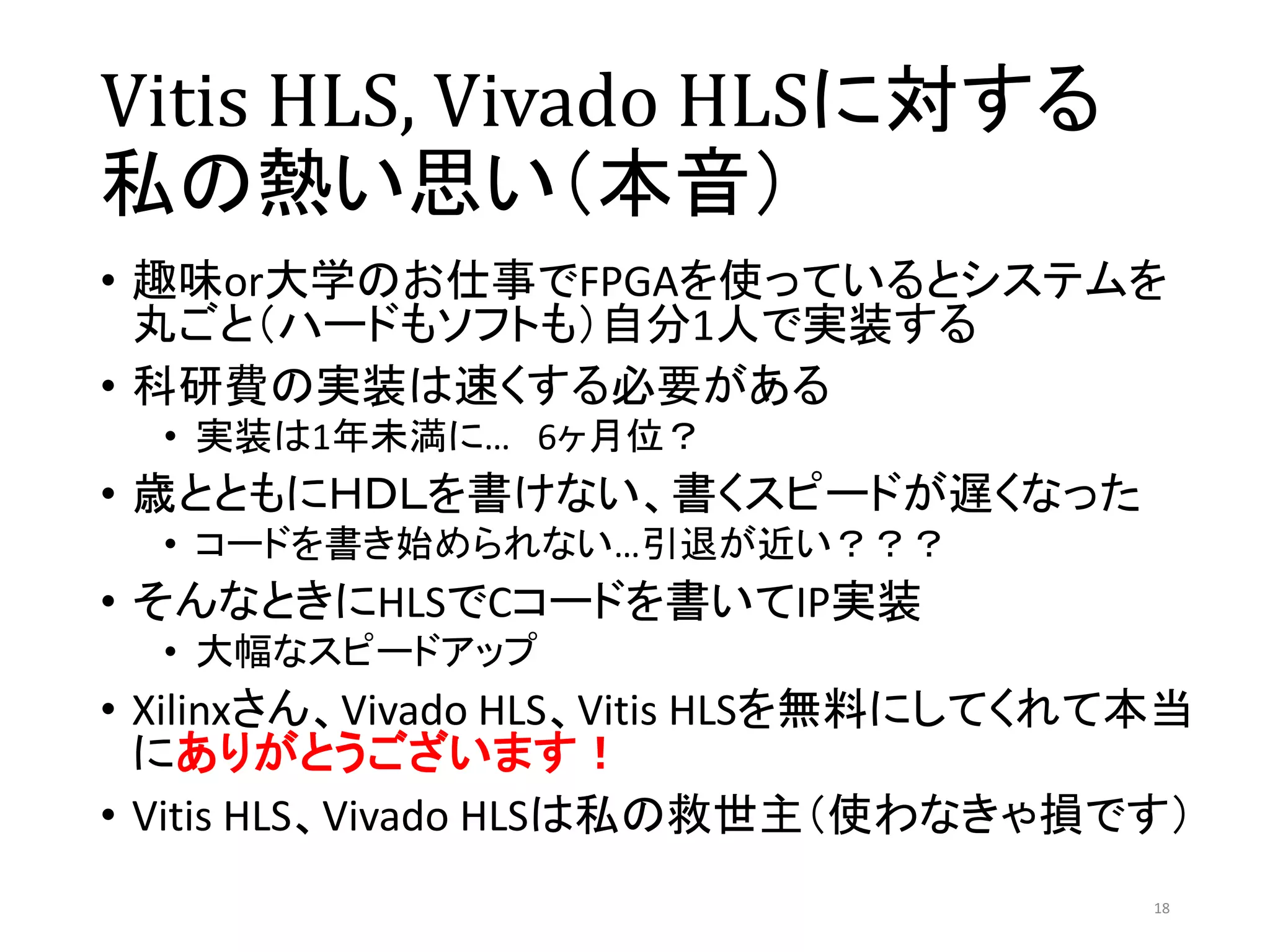

- 18. Vitis HLS, VivadoHLSに対する 私の熱い思い（本音） • 趣味or大学のお仕事でFPGAを使っているとシステムを 丸ごと（ハードもソフトも）自分1人で実装する • 科研費の実装は速くする必要がある • 実装は1年未満に… 6ヶ月位？ • 歳とともにＨＤＬを書けない、書くスピードが遅くなった • コードを書き始められない…引退が近い？？？ • そんなときにHLSでCコードを書いてIP実装 • 大幅なスピードアップ • Xilinxさん、Vivado HLS、Vitis HLSを無料にしてくれて本当 にありがとうございます！ • Vitis HLS、Vivado HLSは私の救世主（使わなきゃ損です） 18

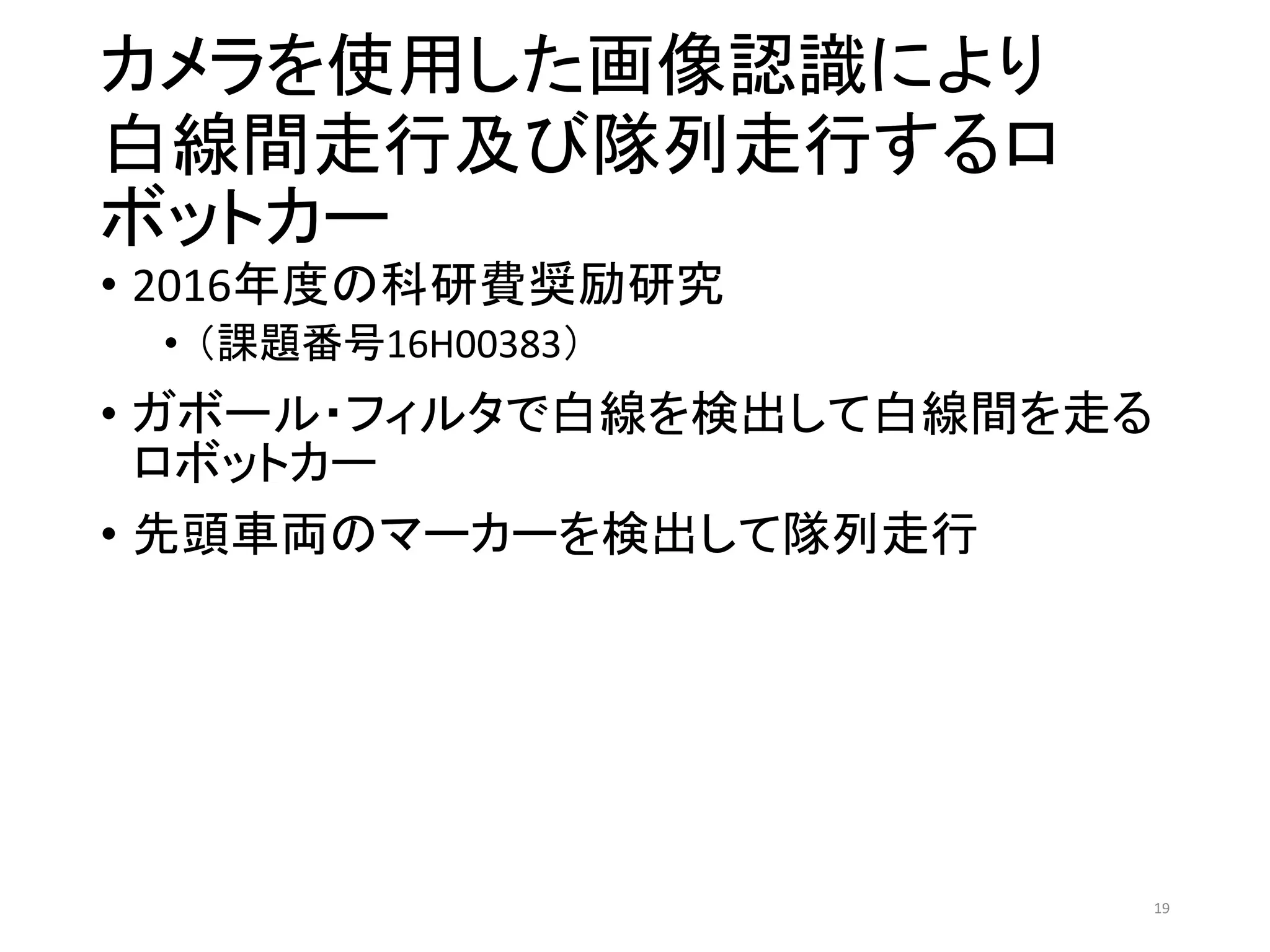

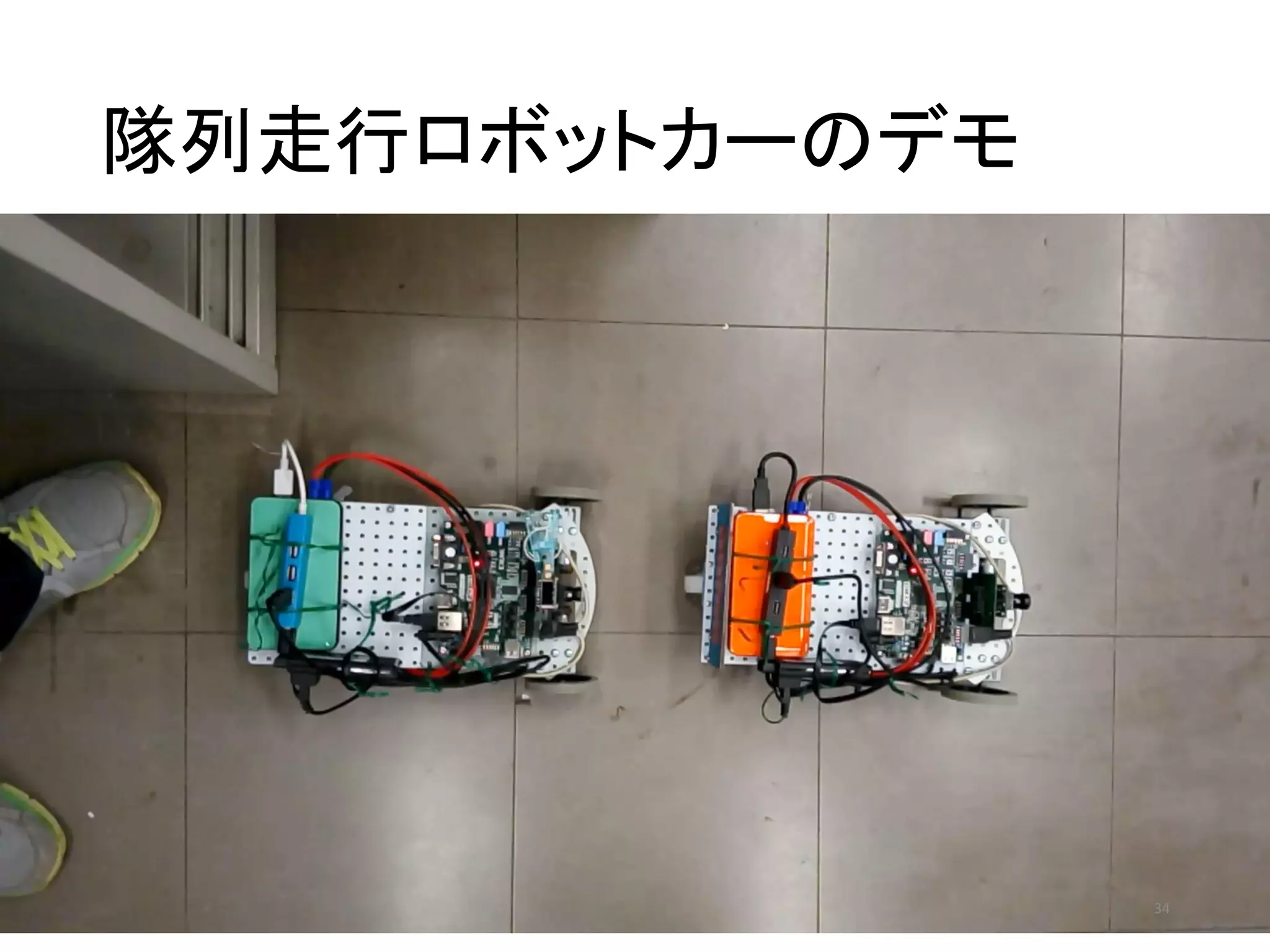

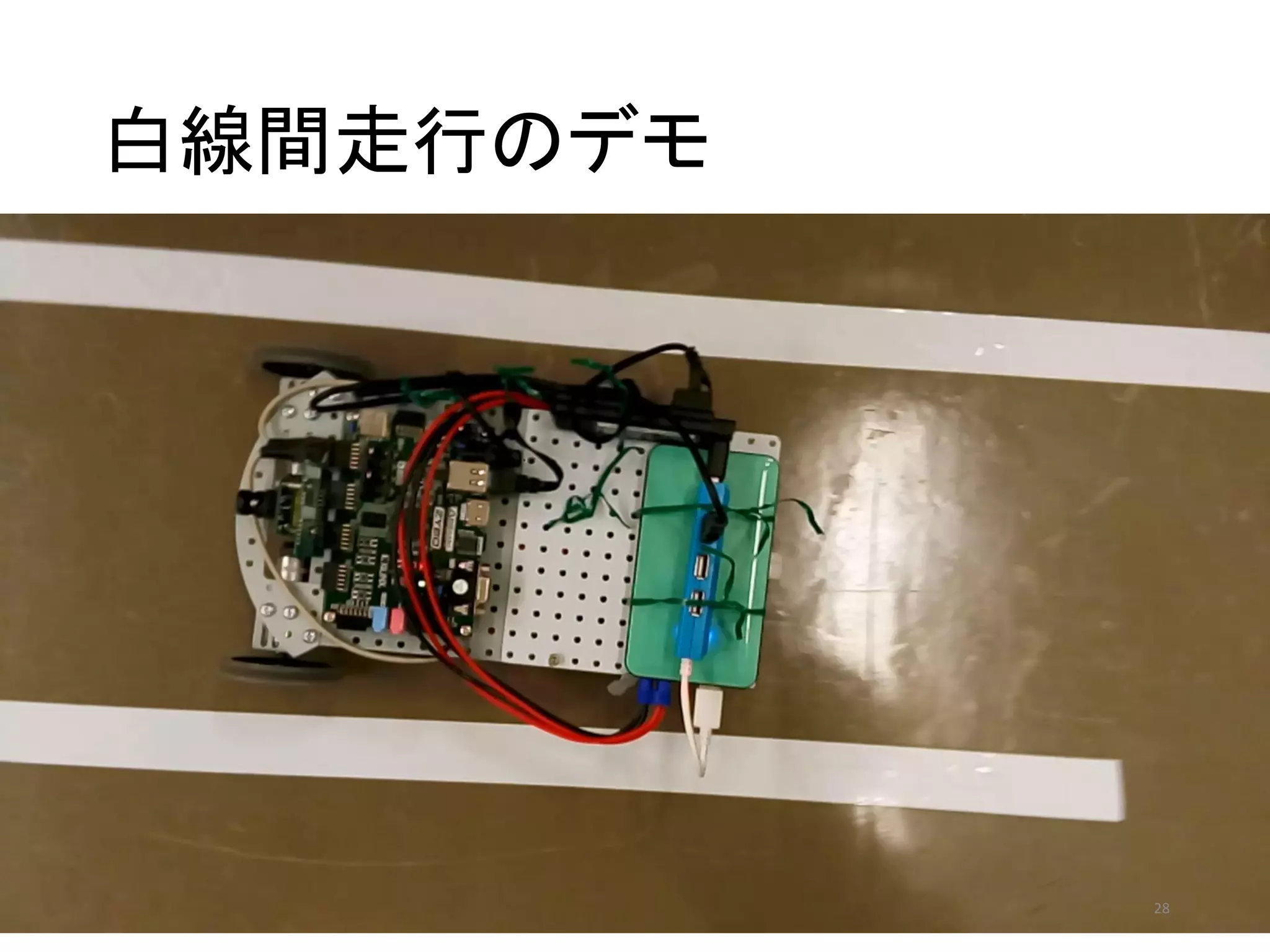

- 19. カメラを使用した画像認識により 白線間走行及び隊列走行するロ ボットカー • 2016年度の科研費奨励研究 • （課題番号16H00383） •ガボール・フィルタで白線を検出して白線間を走る ロボットカー • 先頭車両のマーカーを検出して隊列走行 19

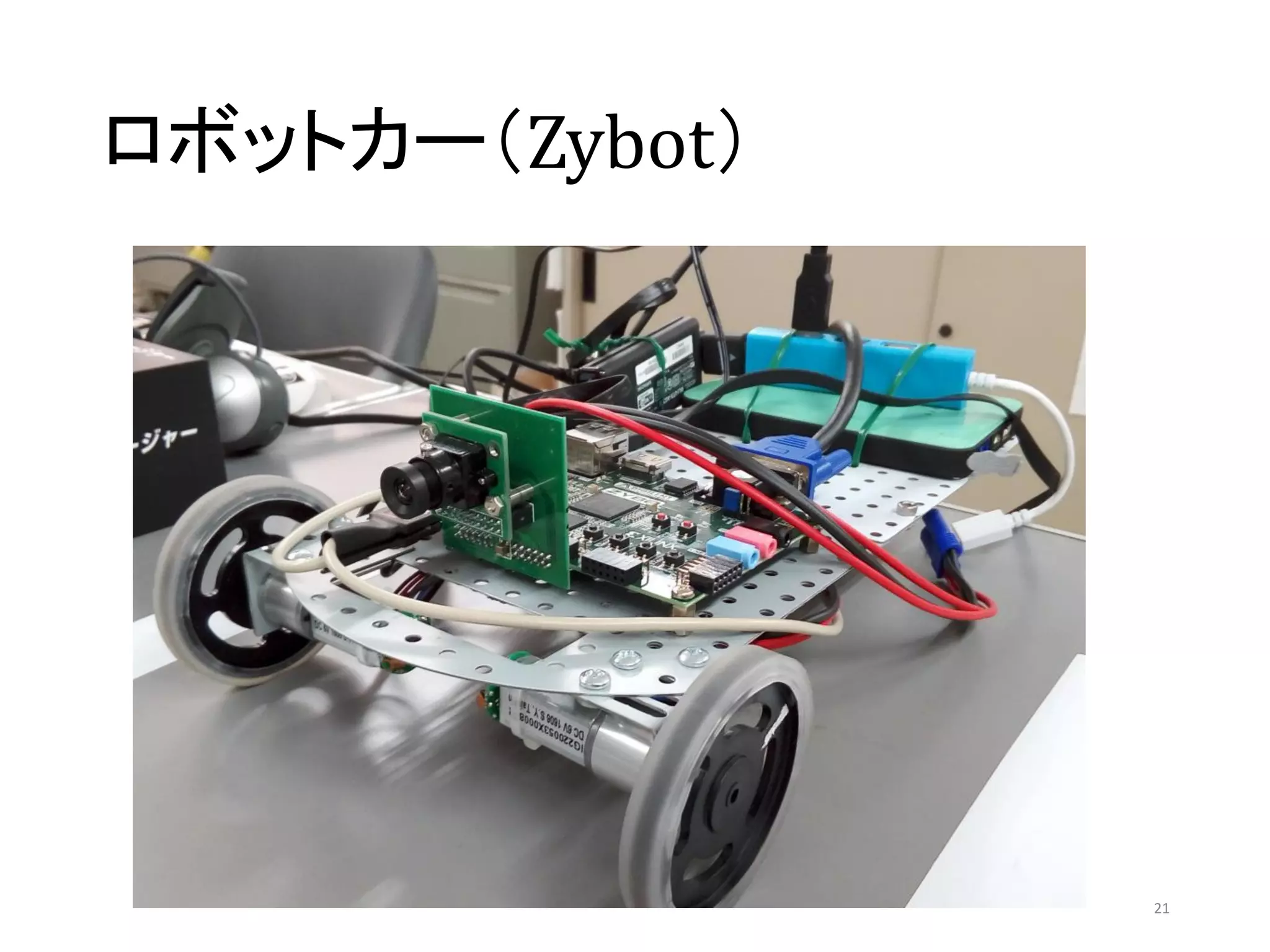

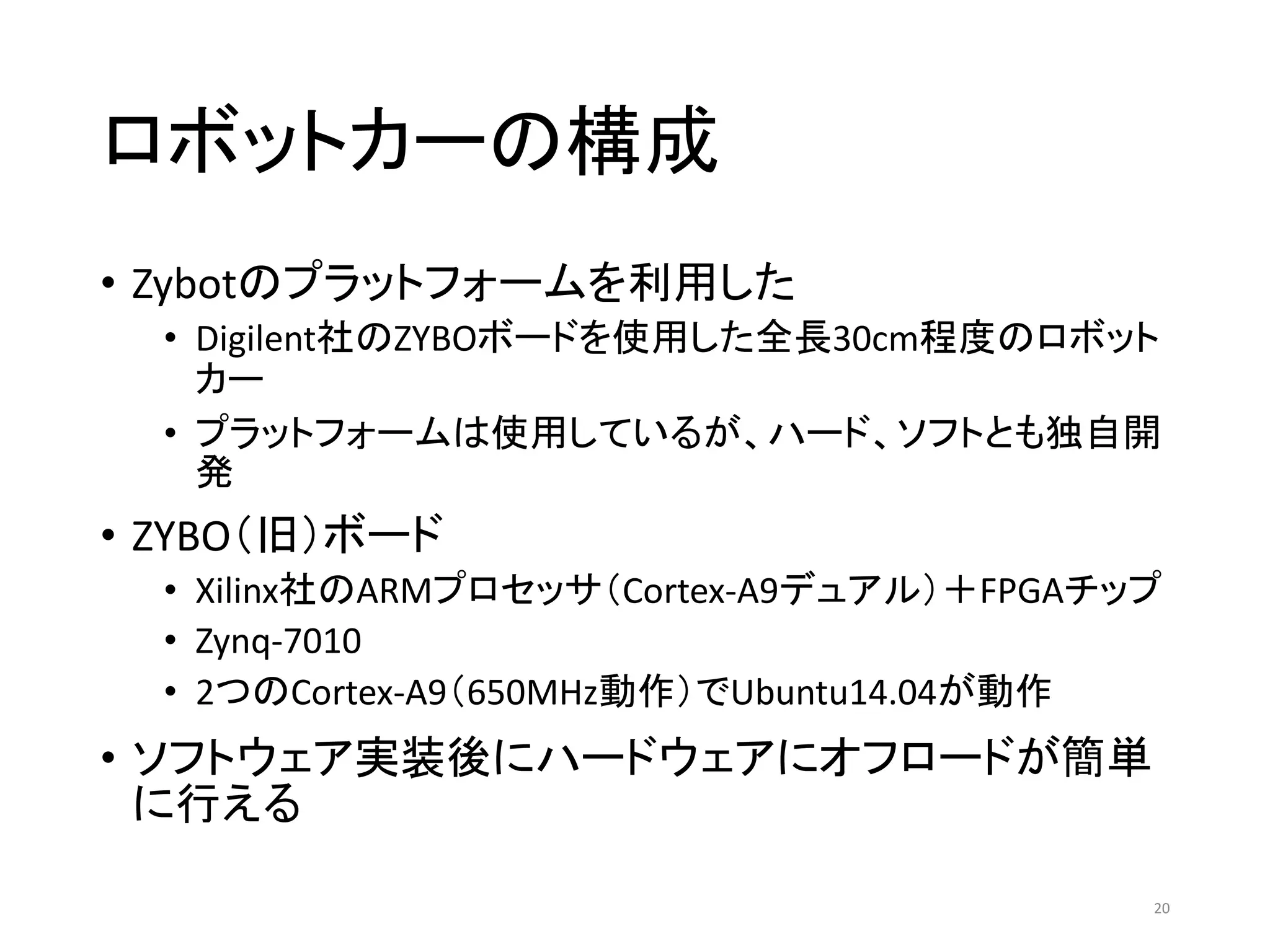

- 20. ロボットカーの構成 • Zybotのプラットフォームを利用した • Digilent社のZYBOボードを使用した全長30cm程度のロボット カー •プラットフォームは使用しているが、ハード、ソフトとも独自開 発 • ZYBO（旧）ボード • Xilinx社のARMプロセッサ（Cortex-A9デュアル）＋FPGAチップ • Zynq-7010 • 2つのCortex-A9（650MHz動作）でUbuntu14.04が動作 • ソフトウェア実装後にハードウェアにオフロードが簡単 に行える 20
- 21.

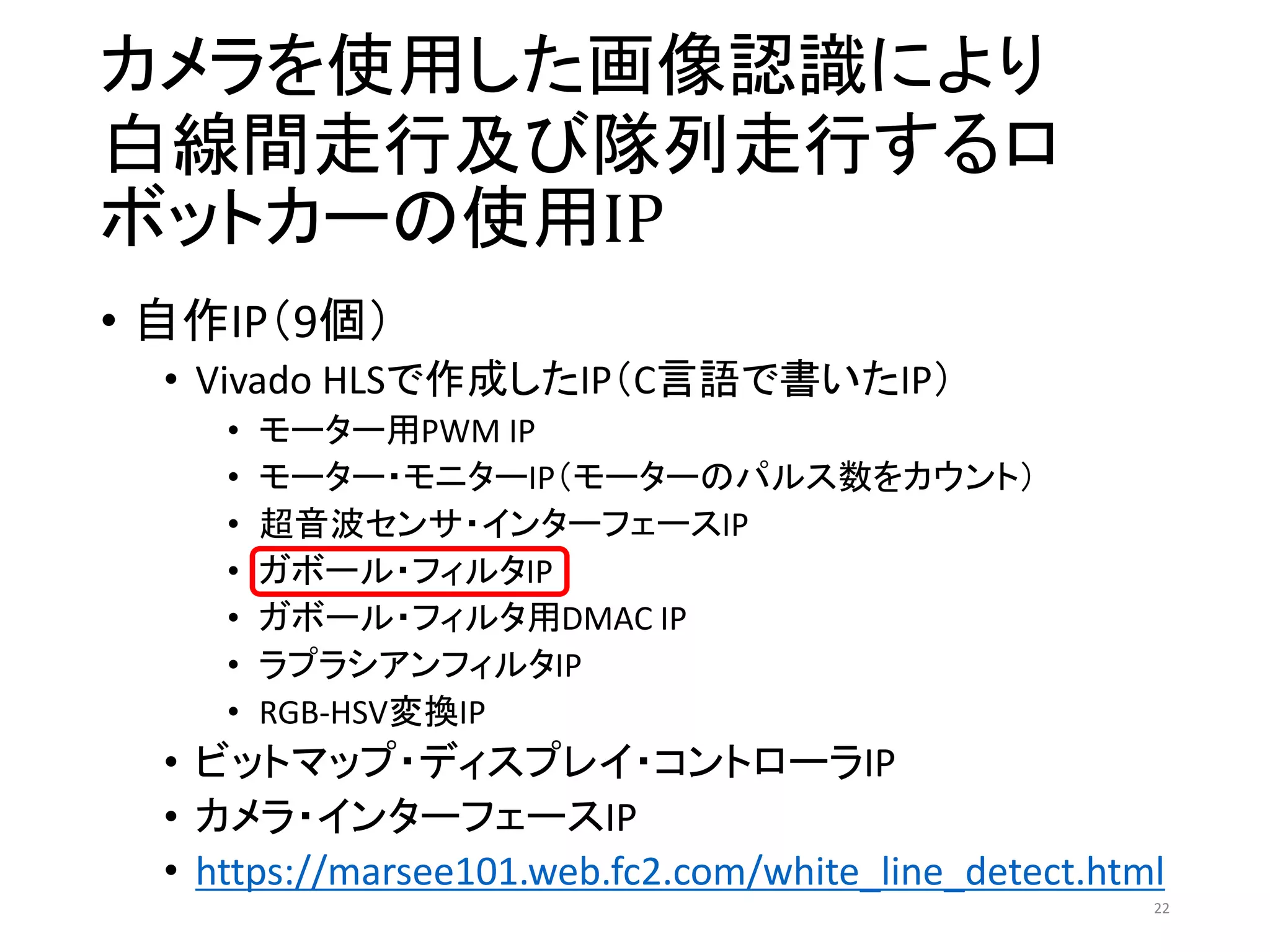

- 22. カメラを使用した画像認識により 白線間走行及び隊列走行するロ ボットカーの使用IP • 自作IP（9個） • VivadoHLSで作成したIP（C言語で書いたIP） • モーター用PWM IP • モーター・モニターIP（モーターのパルス数をカウント） • 超音波センサ・インターフェースIP • ガボール・フィルタIP • ガボール・フィルタ用DMAC IP • ラプラシアンフィルタIP • RGB-HSV変換IP • ビットマップ・ディスプレイ・コントローラIP • カメラ・インターフェースIP • https://marsee101.web.fc2.com/white_line_detect.html 22

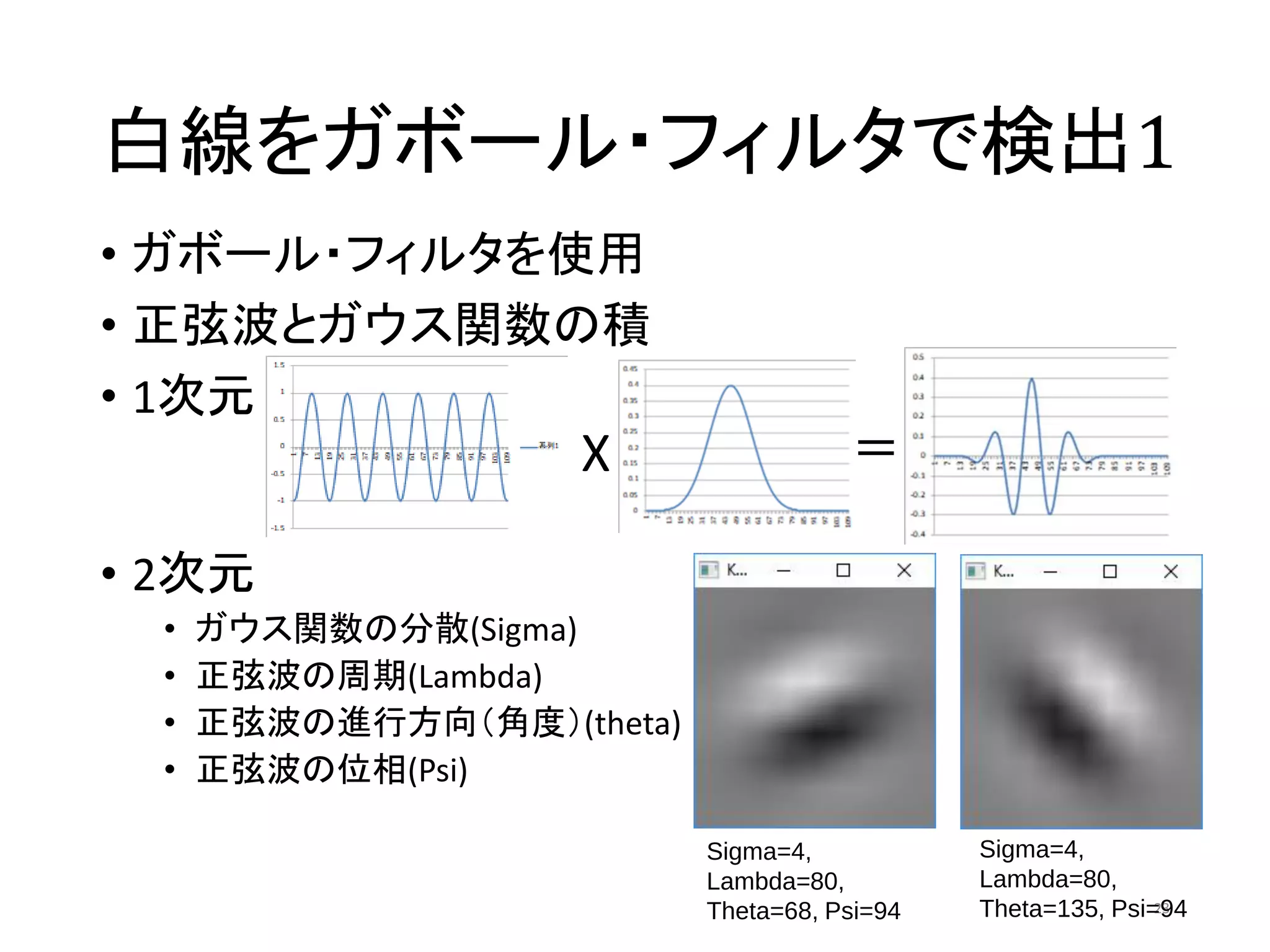

- 23. 白線をガボール・フィルタで検出1 • ガボール・フィルタを使用 • 正弦波とガウス関数の積 •1次元 • 2次元 • ガウス関数の分散(Sigma) • 正弦波の周期(Lambda) • 正弦波の進行方向（角度）(theta) • 正弦波の位相(Psi) 23 X ＝ Sigma=4, Lambda=80, Theta=68, Psi=94 Sigma=4, Lambda=80, Theta=135, Psi=94

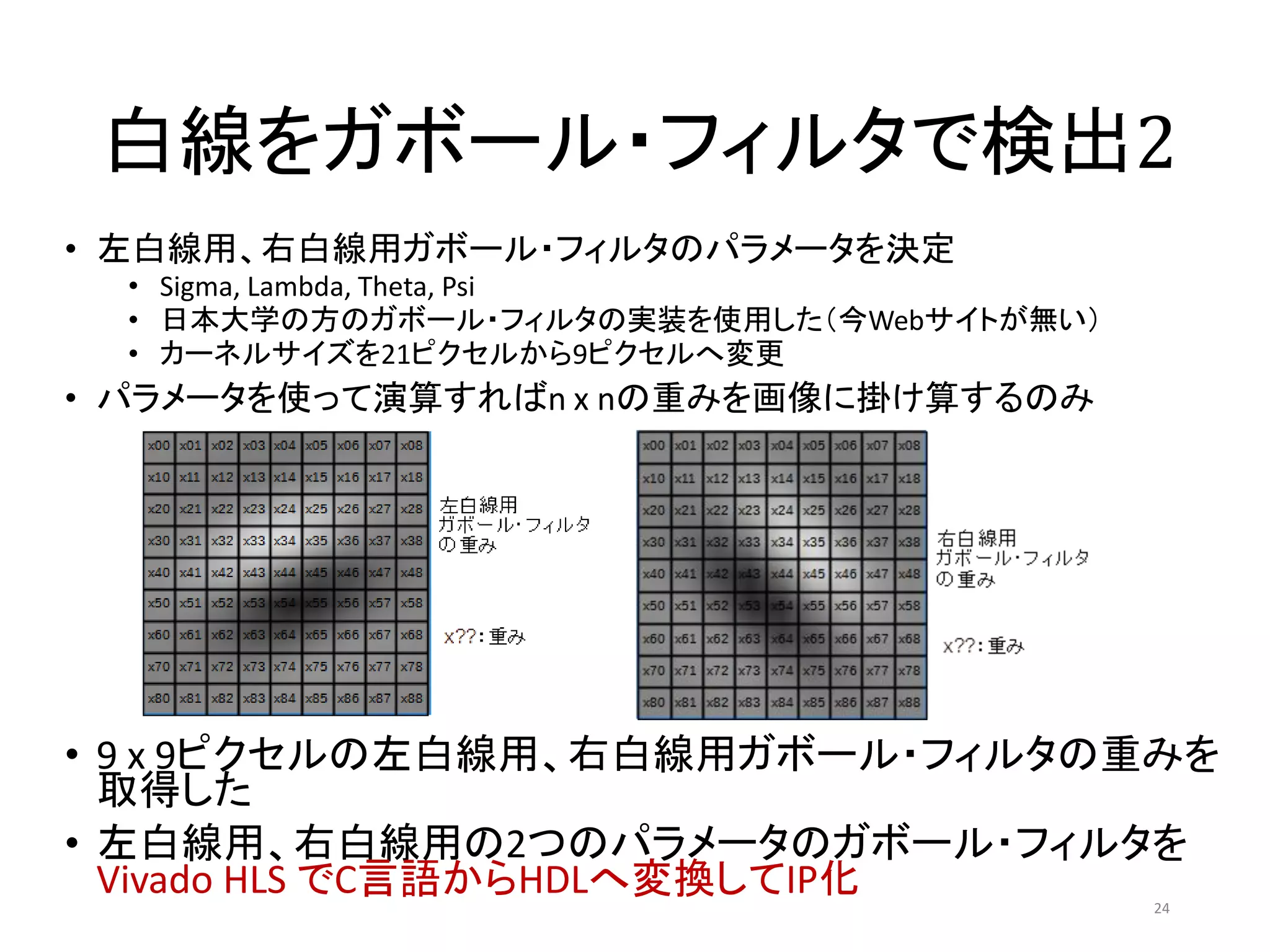

- 24. 白線をガボール・フィルタで検出2 • 左白線用、右白線用ガボール・フィルタのパラメータを決定 • Sigma,Lambda, Theta, Psi • 日本大学の方のガボール・フィルタの実装を使用した（今Webサイトが無い） • カーネルサイズを21ピクセルから9ピクセルへ変更 • パラメータを使って演算すればn x nの重みを画像に掛け算するのみ 24 • 9 x 9ピクセルの左白線用、右白線用ガボール・フィルタの重みを 取得した • 左白線用、右白線用の2つのパラメータのガボール・フィルタを Vivado HLS でC言語からHDLへ変換してIP化

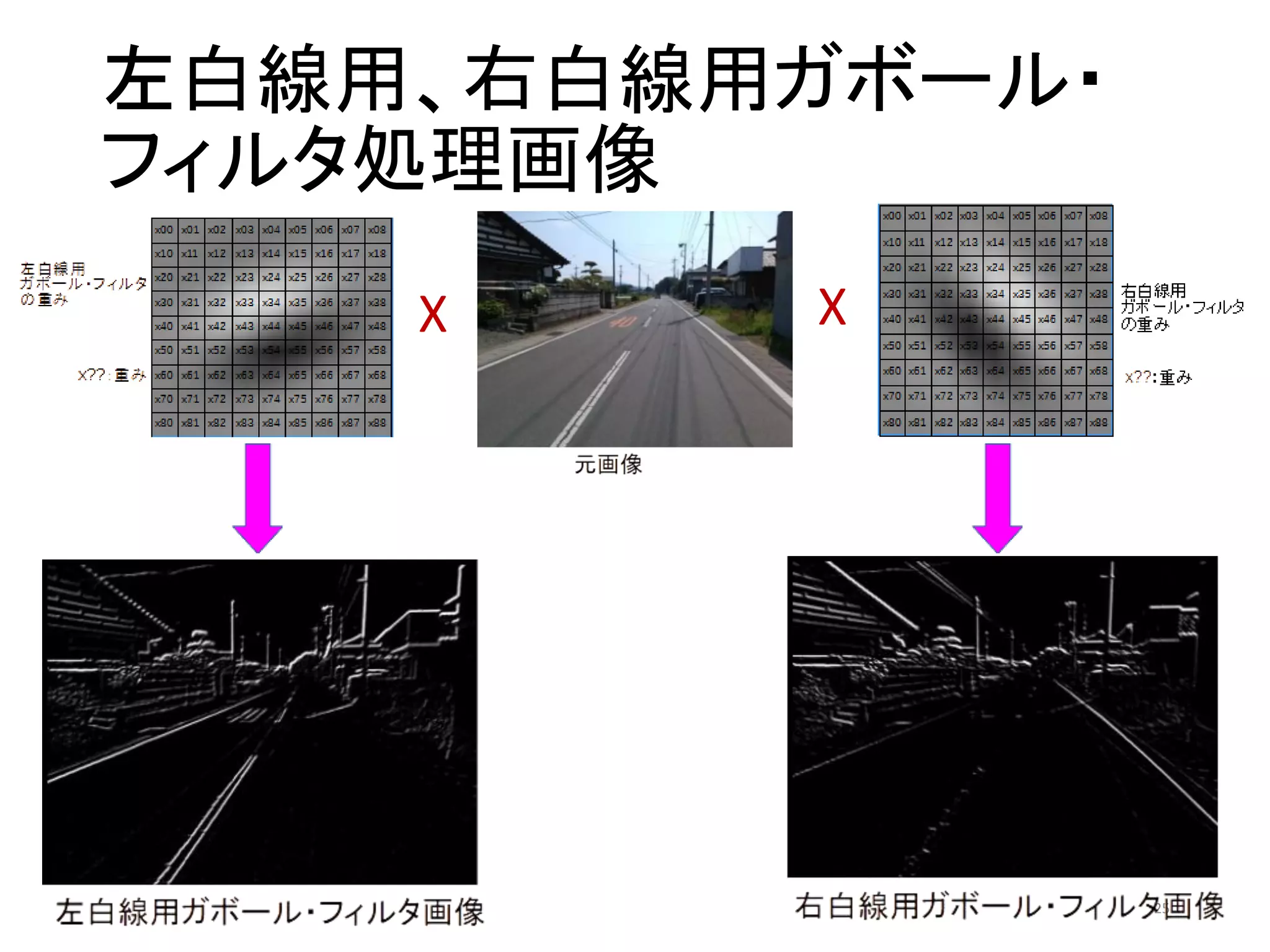

- 25.

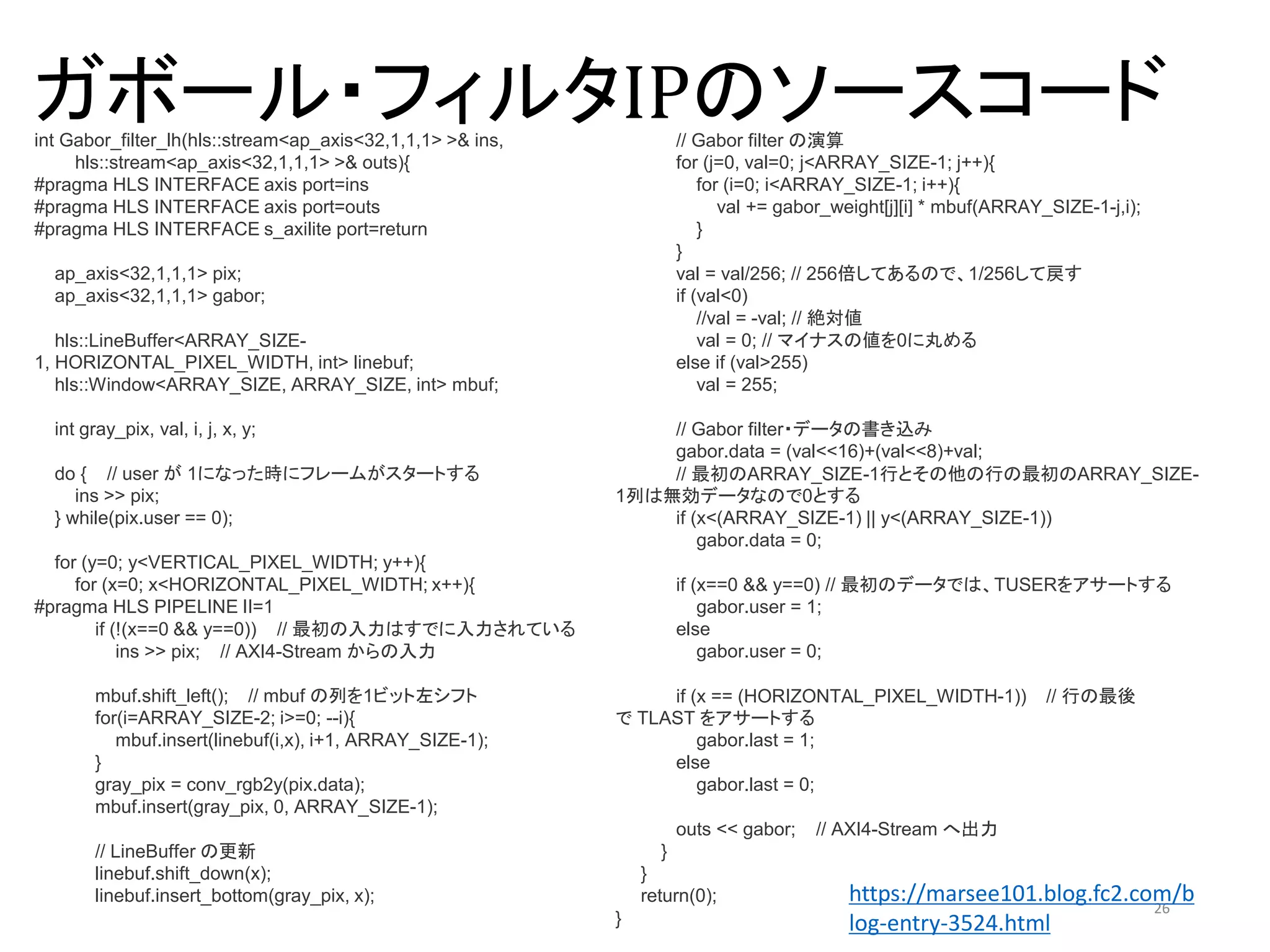

- 26. ガボール・フィルタIPのソースコード 26 int Gabor_filter_lh(hls::stream<ap_axis<32,1,1,1> >&ins, hls::stream<ap_axis<32,1,1,1> >& outs){ #pragma HLS INTERFACE axis port=ins #pragma HLS INTERFACE axis port=outs #pragma HLS INTERFACE s_axilite port=return ap_axis<32,1,1,1> pix; ap_axis<32,1,1,1> gabor; hls::LineBuffer<ARRAY_SIZE- 1, HORIZONTAL_PIXEL_WIDTH, int> linebuf; hls::Window<ARRAY_SIZE, ARRAY_SIZE, int> mbuf; int gray_pix, val, i, j, x, y; do { // user が 1になった時にフレームがスタートする ins >> pix; } while(pix.user == 0); for (y=0; y<VERTICAL_PIXEL_WIDTH; y++){ for (x=0; x<HORIZONTAL_PIXEL_WIDTH; x++){ #pragma HLS PIPELINE II=1 if (!(x==0 && y==0)) // 最初の入力はすでに入力されている ins >> pix; // AXI4-Stream からの入力 mbuf.shift_left(); // mbuf の列を1ビット左シフト for(i=ARRAY_SIZE-2; i>=0; --i){ mbuf.insert(linebuf(i,x), i+1, ARRAY_SIZE-1); } gray_pix = conv_rgb2y(pix.data); mbuf.insert(gray_pix, 0, ARRAY_SIZE-1); // LineBuffer の更新 linebuf.shift_down(x); linebuf.insert_bottom(gray_pix, x); // Gabor filter の演算 for (j=0, val=0; j<ARRAY_SIZE-1; j++){ for (i=0; i<ARRAY_SIZE-1; i++){ val += gabor_weight[j][i] * mbuf(ARRAY_SIZE-1-j,i); } } val = val/256; // 256倍してあるので、1/256して戻す if (val<0) //val = -val; // 絶対値 val = 0; // マイナスの値を0に丸める else if (val>255) val = 255; // Gabor filter・データの書き込み gabor.data = (val<<16)+(val<<8)+val; // 最初のARRAY_SIZE-1行とその他の行の最初のARRAY_SIZE- 1列は無効データなので0とする if (x<(ARRAY_SIZE-1) || y<(ARRAY_SIZE-1)) gabor.data = 0; if (x==0 && y==0) // 最初のデータでは、TUSERをアサートする gabor.user = 1; else gabor.user = 0; if (x == (HORIZONTAL_PIXEL_WIDTH-1)) // 行の最後 で TLAST をアサートする gabor.last = 1; else gabor.last = 0; outs << gabor; // AXI4-Stream へ出力 } } return(0); } https://marsee101.blog.fc2.com/b log-entry-3524.html

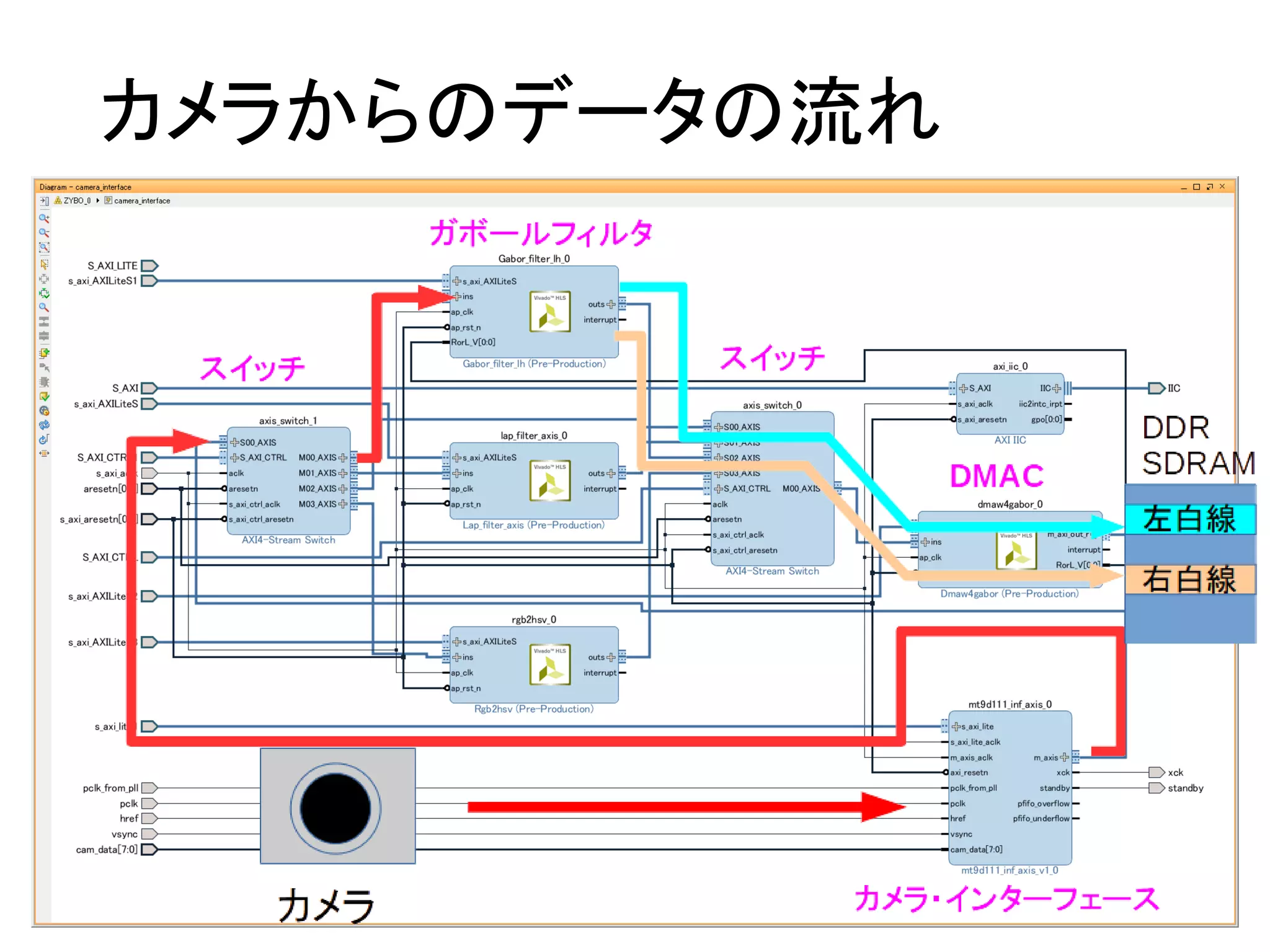

- 27.
- 28.

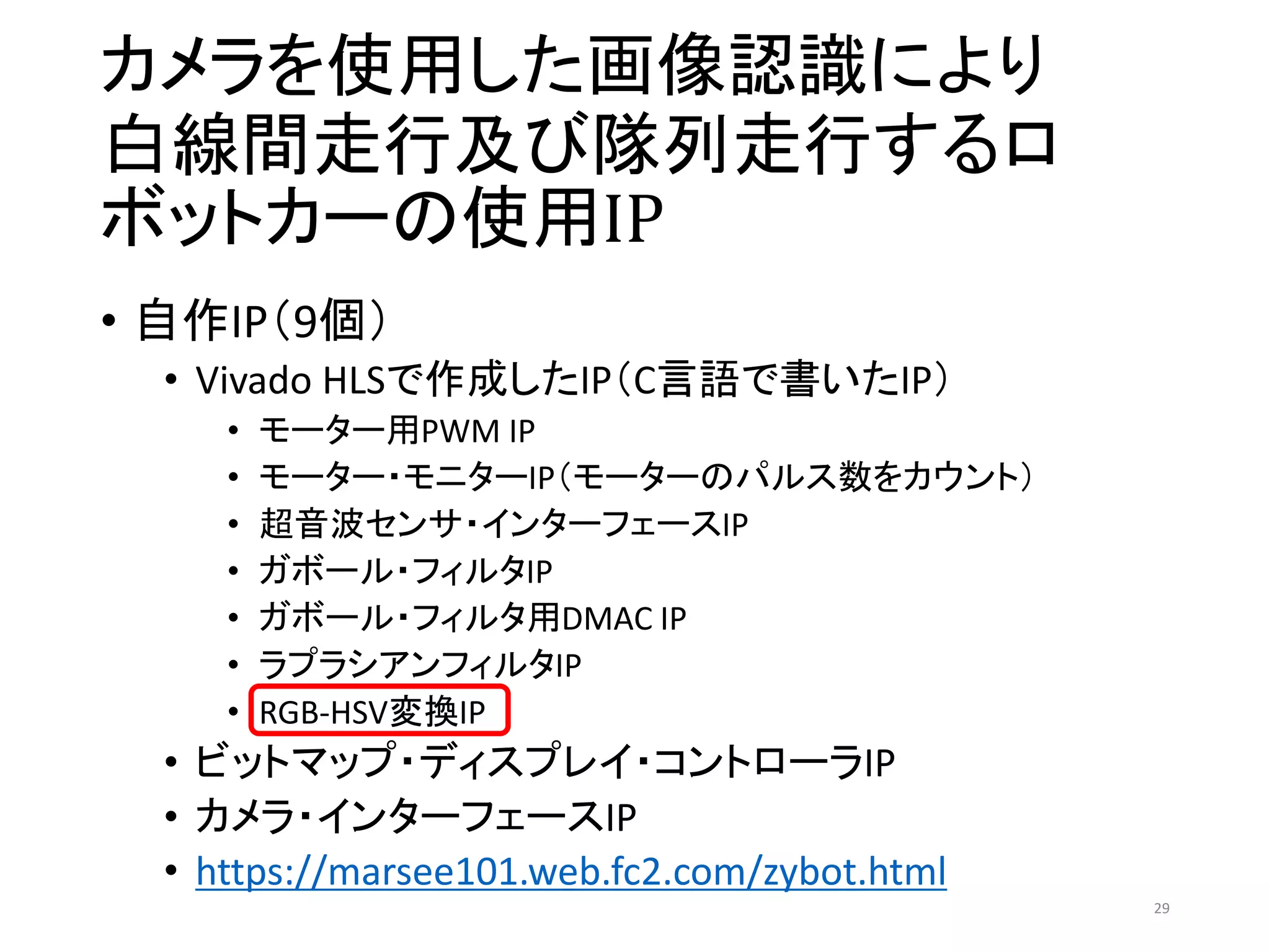

- 29. カメラを使用した画像認識により 白線間走行及び隊列走行するロ ボットカーの使用IP • 自作IP（9個） • VivadoHLSで作成したIP（C言語で書いたIP） • モーター用PWM IP • モーター・モニターIP（モーターのパルス数をカウント） • 超音波センサ・インターフェースIP • ガボール・フィルタIP • ガボール・フィルタ用DMAC IP • ラプラシアンフィルタIP • RGB-HSV変換IP • ビットマップ・ディスプレイ・コントローラIP • カメラ・インターフェースIP • https://marsee101.web.fc2.com/zybot.html 29

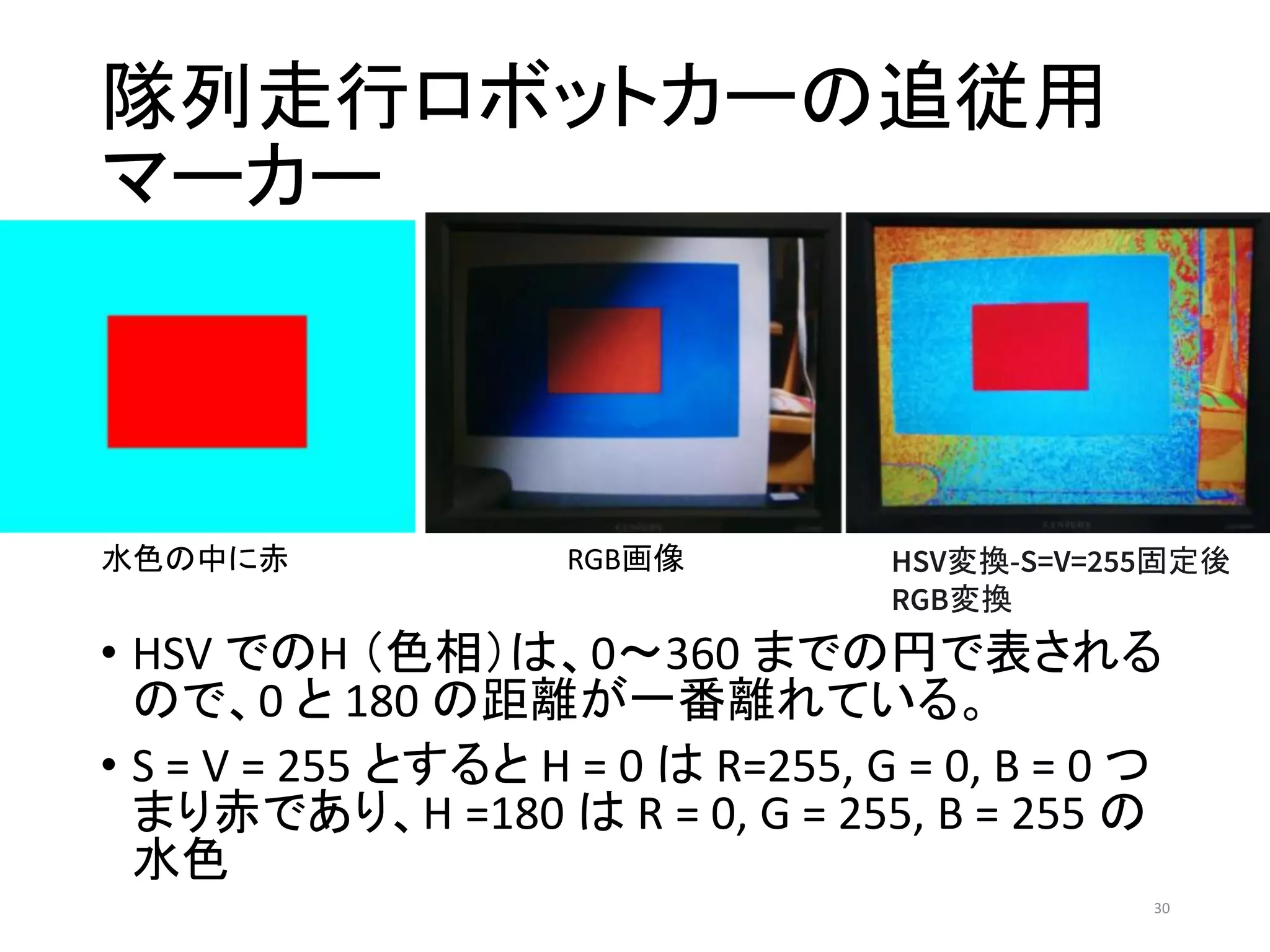

- 30. 隊列走行ロボットカーの追従用 マーカー • HSV でのH（色相）は、0～360 までの円で表される ので、0 と 180 の距離が一番離れている。 • S = V = 255 とすると H = 0 は R=255, G = 0, B = 0 つ まり赤であり、H =180 は R = 0, G = 255, B = 255 の 水色 30 水色の中に赤 RGB画像 HSV変換-S=V=255固定後 RGB変換

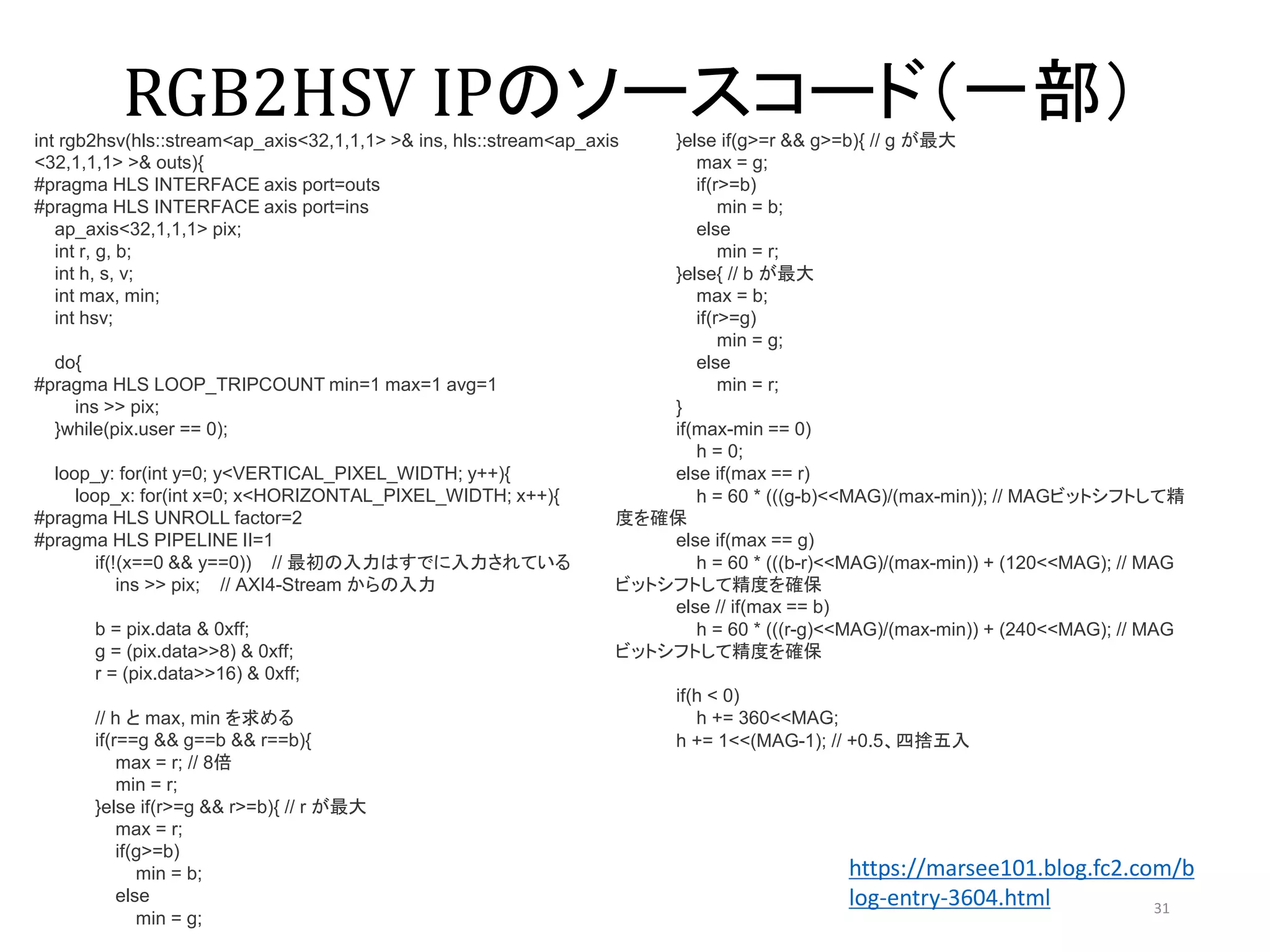

- 31. RGB2HSV IPのソースコード（一部） 31 int rgb2hsv(hls::stream<ap_axis<32,1,1,1>>& ins, hls::stream<ap_axis <32,1,1,1> >& outs){ #pragma HLS INTERFACE axis port=outs #pragma HLS INTERFACE axis port=ins ap_axis<32,1,1,1> pix; int r, g, b; int h, s, v; int max, min; int hsv; do{ #pragma HLS LOOP_TRIPCOUNT min=1 max=1 avg=1 ins >> pix; }while(pix.user == 0); loop_y: for(int y=0; y<VERTICAL_PIXEL_WIDTH; y++){ loop_x: for(int x=0; x<HORIZONTAL_PIXEL_WIDTH; x++){ #pragma HLS UNROLL factor=2 #pragma HLS PIPELINE II=1 if(!(x==0 && y==0)) // 最初の入力はすでに入力されている ins >> pix; // AXI4-Stream からの入力 b = pix.data & 0xff; g = (pix.data>>8) & 0xff; r = (pix.data>>16) & 0xff; // h と max, min を求める if(r==g && g==b && r==b){ max = r; // 8倍 min = r; }else if(r>=g && r>=b){ // r が最大 max = r; if(g>=b) min = b; else min = g; }else if(g>=r && g>=b){ // g が最大 max = g; if(r>=b) min = b; else min = r; }else{ // b が最大 max = b; if(r>=g) min = g; else min = r; } if(max-min == 0) h = 0; else if(max == r) h = 60 * (((g-b)<<MAG)/(max-min)); // MAGビットシフトして精 度を確保 else if(max == g) h = 60 * (((b-r)<<MAG)/(max-min)) + (120<<MAG); // MAG ビットシフトして精度を確保 else // if(max == b) h = 60 * (((r-g)<<MAG)/(max-min)) + (240<<MAG); // MAG ビットシフトして精度を確保 if(h < 0) h += 360<<MAG; h += 1<<(MAG-1); // +0.5、四捨五入 https://marsee101.blog.fc2.com/b log-entry-3604.html
- 32.

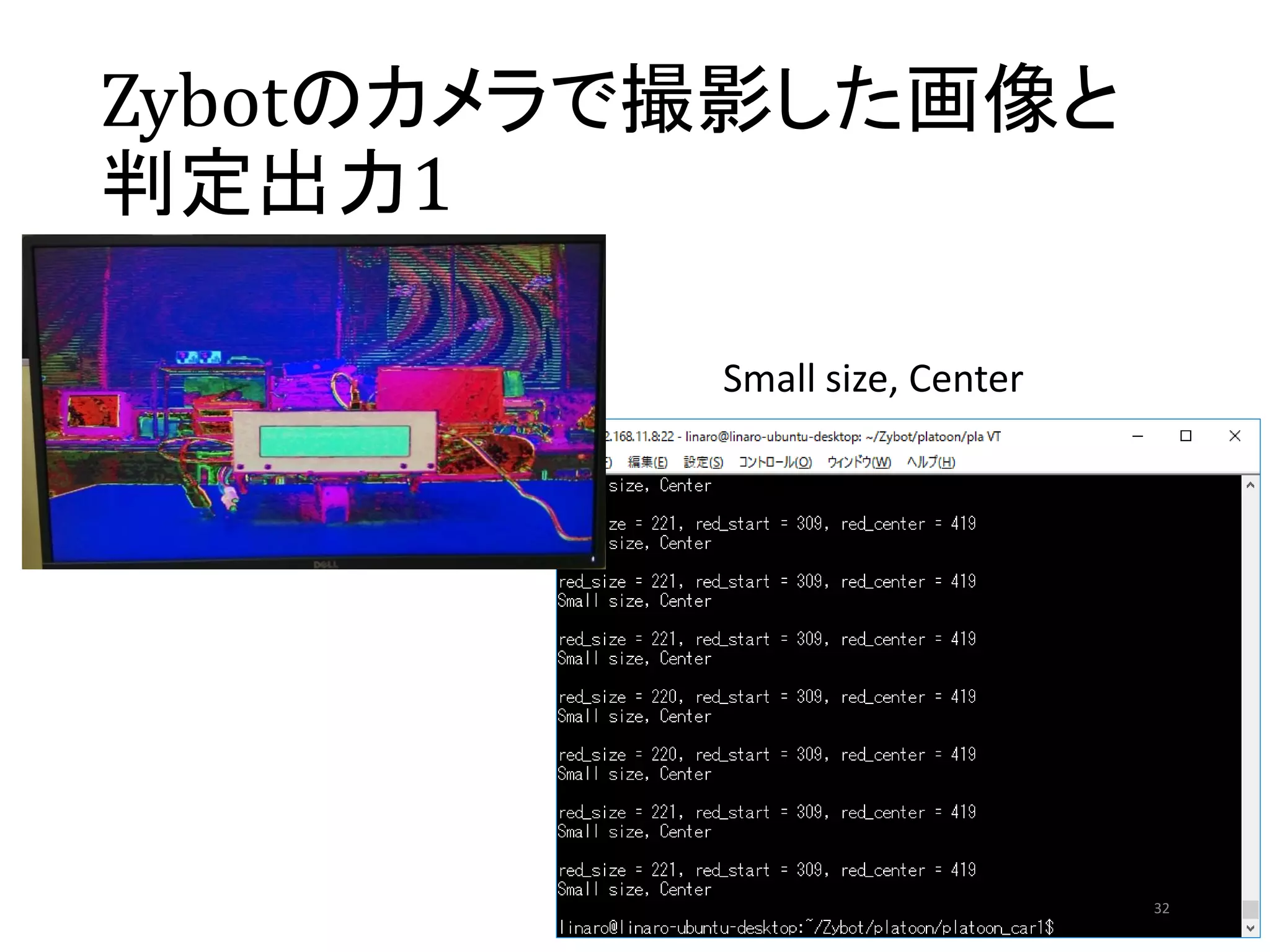

- 33.

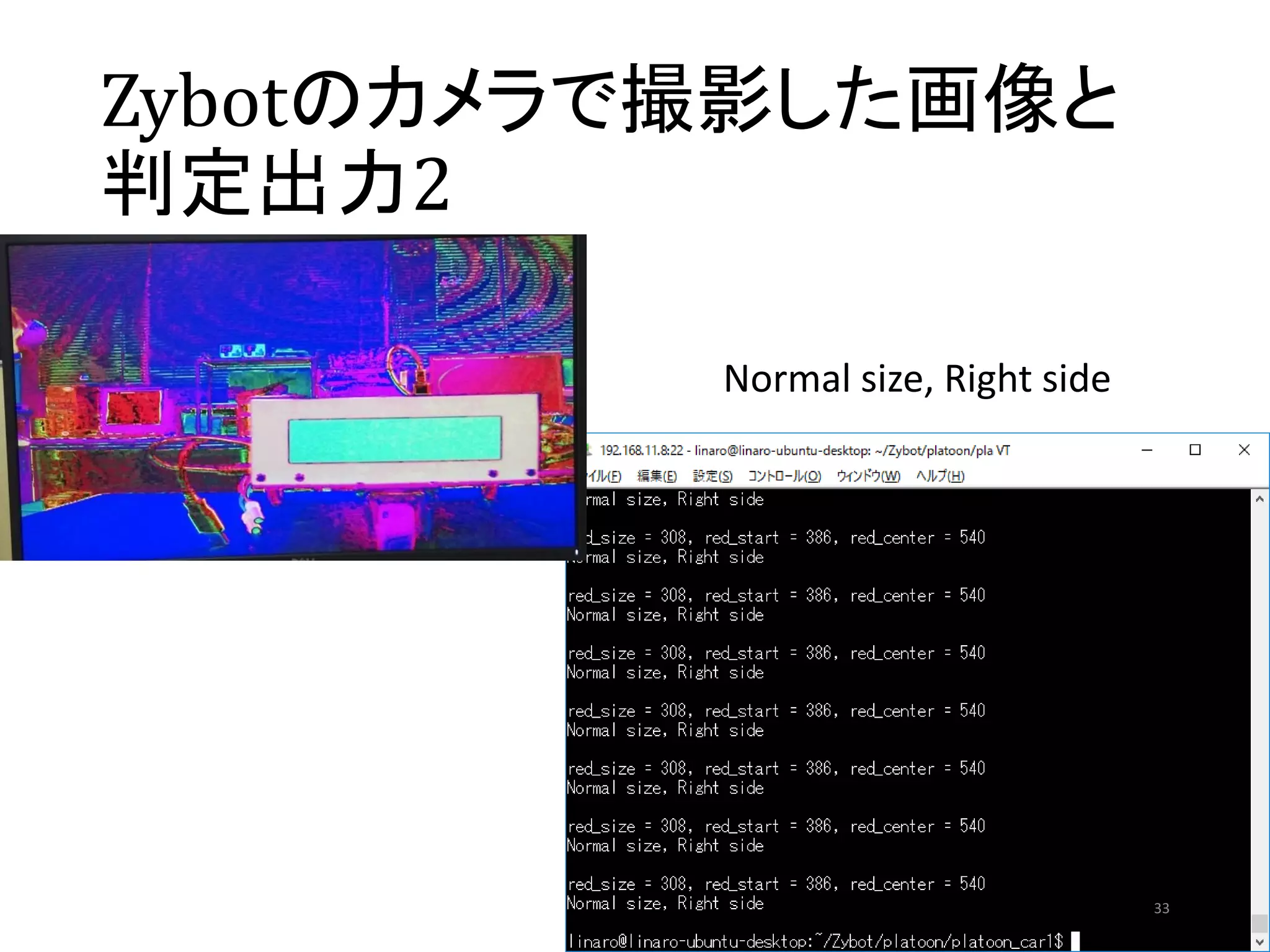

- 34.

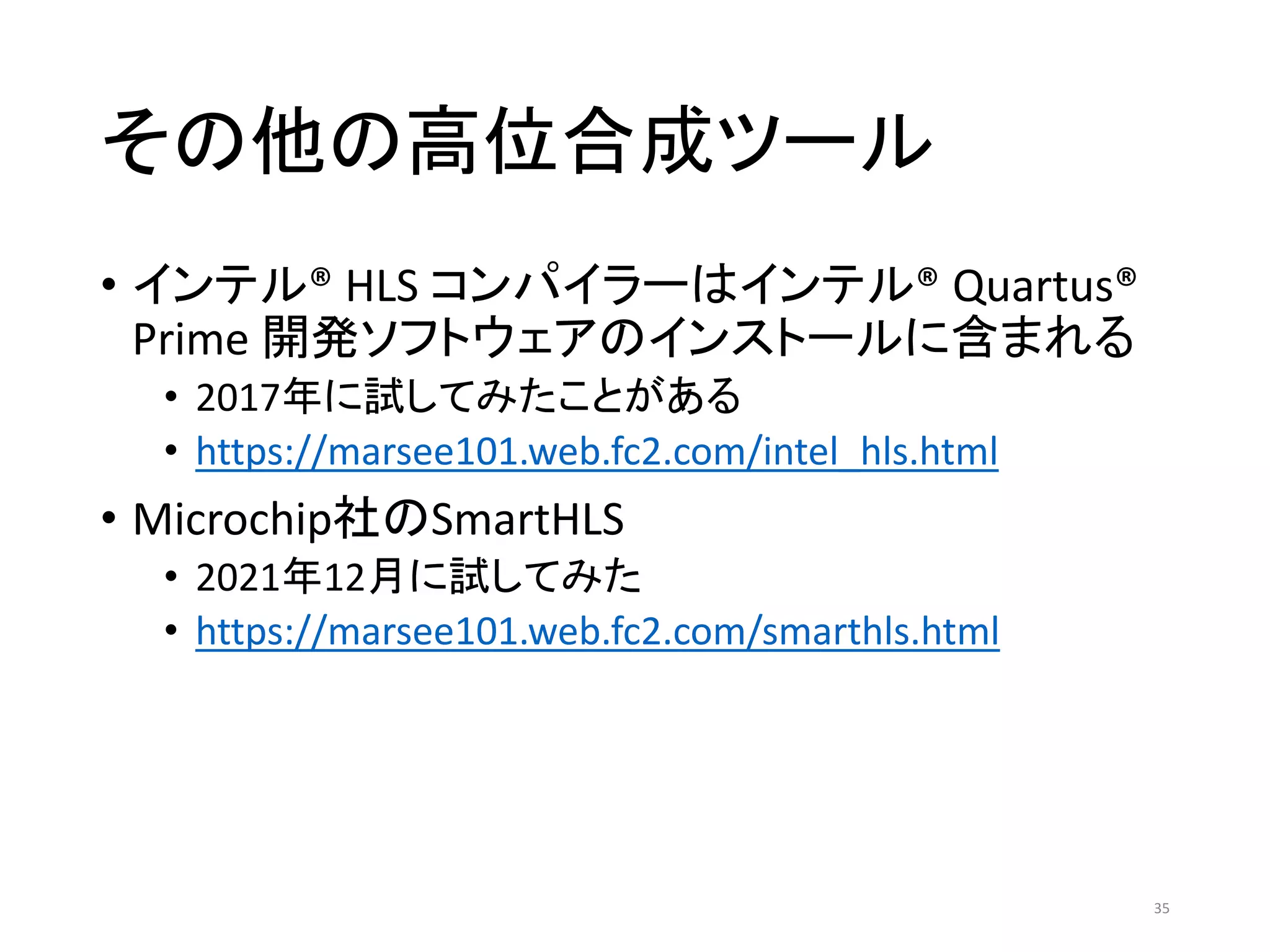

- 35. その他の高位合成ツール • インテル® HLSコンパイラーはインテル® Quartus® Prime 開発ソフトウェアのインストールに含まれる • 2017年に試してみたことがある • https://marsee101.web.fc2.com/intel_hls.html • Microchip社のSmartHLS • 2021年12月に試してみた • https://marsee101.web.fc2.com/smarthls.html 35

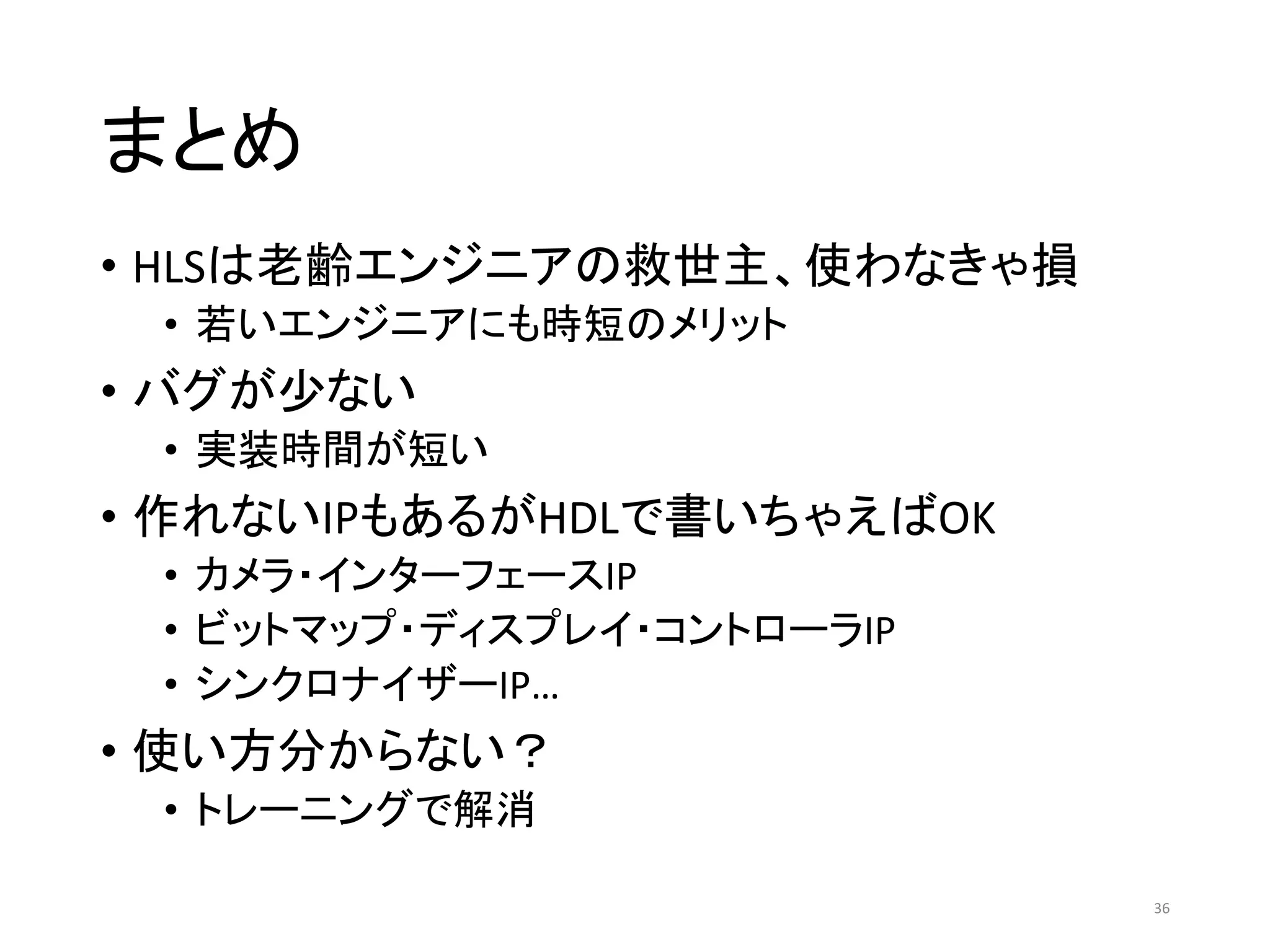

- 36. まとめ • HLSは老齢エンジニアの救世主、使わなきゃ損 • 若いエンジニアにも時短のメリット •バグが少ない • 実装時間が短い • 作れないIPもあるがHDLで書いちゃえばOK • カメラ・インターフェースIP • ビットマップ・ディスプレイ・コントローラIP • シンクロナイザーIP… • 使い方分からない？ • トレーニングで解消 36
