昨年8月にACRiルームの正式運用を開始して以来、多くの方々にFPGAに気軽に触れる機会を提供できたと思います。ACRiルームの1年間の運用を振り返ると共に、2年目のとなる今年の取り組みをご紹介したいと思います。

1. ACRiルーム1年間の活動と
新たな取り組み
三好健文 ACRiルーム室長/わさらぼ合同会社
2021年8月24日
第5回ACRiウェビナー: FPGAの楽しさ 再発見講座

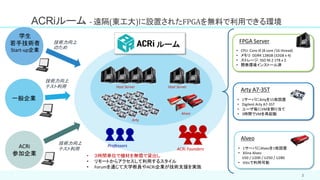

2. ACRiルーム - 遠隔(東工大)に設置されたFPGAを無料で利用できる環境
2
Alveo
Professors
ACRi Founders
ACRi
参加企業
一般企業
学生
若手技術者
Start-up企業
• 1サーバにArtyを15枚設置
• Digilent Arty A7-35T
• ユーザ毎にVMを割り当て
• 3時間でVMを再起動
ルーム
技術力向上
テスト利用
技術力向上
のため
FPGA Server
• CPU: Core i9 (8 core /16 thread)
• メモリ: DDR4 128GB (32GB x 4)
• ストレージ: SSD M.2 1TB x 2
• 開発環境インストール済
Arty A7-35T
• ３時間単位で機材を無償で貸出し
• リモートからアクセスして利用するスタイル
• Forumを通じて大学教員やACRi企業が技術支援を実施
• 1サーバにAlveoを1枚設置
• Xilinx Alveo
U50 / U200 / U250 / U280
• Vitisで利用可能
Alveo
Host Server
Arty
Host Server
技術力向上
テスト利用

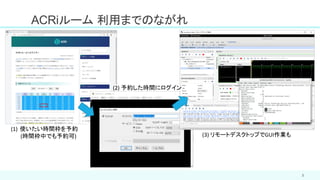

3. ACRiルーム 利用までのながれ
3
(1) 使いたい時間枠を予約
(時間枠中でも予約可)
(2) 予約した時間にログイン
(3) リモートデスクトップでGUI作業も

4. ACRiルーム 利用できるツール群
4
✓ Vivado/Vivado HLS/Vitis
✓ 2019.1, 2019.2, 2020.1, 2020.2, 2021.1
✓ Quartus Prime Lite Edition
✓ 20.1
✓ gcc, g++
✓ x86-64向け
✓ RISC-Vクロスコンパイラ
✓ Python, Ruby
✓ Icarus Verilog, Verilator, GTKWave

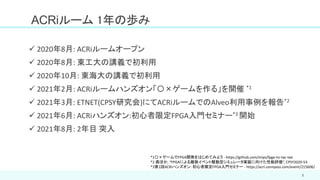

5. ACRiルーム 1年の歩み
5
✓ 2020年8月: ACRiルームオープン
✓ 2020年8月: 東工大の講義で初利用
✓ 2020年10月: 東海大の講義で初利用
✓ 2021年2月: ACRiルームハンズオン「〇×ゲームを作る」を開催 *1
✓ 2021年3月: ETNET(CPSY研究会)にてACRiルームでのAlveo利用事例を報告*2
✓ 2021年6月: ACRiハンズオン:初心者限定FPGA入門セミナー*3 開始
✓ 2021年8月: 2年目 突入
*1〇×ゲームでFPGA開発をはじめてみよう - https://github.com/miyo/fpga-tic-tac-toe
*2 森ほか, “FPGAによる離散イベント駆動型シミュレータ実装に向けた性能評価”, CPSY2020-53
*3第1回ACRiハンズオン：初心者限定FPGA入門セミナー - https://acri.connpass.com/event/215606/

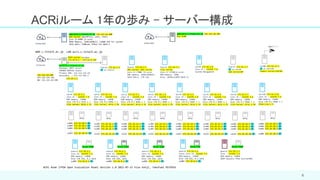

6. ACRiルーム 1年の歩み - サーバー構成
6

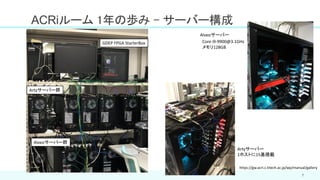

7. ACRiルーム 1年の歩み - サーバー構成
7
GDEP FPGA StarterBox
Artyサーバー群
Alveoサーバー群
Artyサーバー
1ホストに15基搭載
Alveoサーバー
https://gw.acri.c.titech.ac.jp/wp/manual/gallery
Core i9-9900@3.1GHz
メモリ128GB

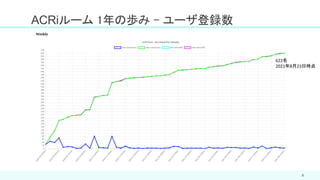

8. ACRiルーム 1年の歩み – ユーザ登録数
8
622名
2021年8月23日時点

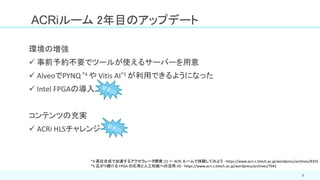

9. ACRiルーム 2年目のアップデート
環境の増強
✓ 事前予約不要でツールが使えるサーバーを用意
✓ AlveoでPYNQ *4 や Vitis AI*5 が利用できるようになった
✓ Intel FPGAの導入
コンテンツの充実
✓ ACRi HLSチャレンジ
9
*4 高位合成で加速するアクセラレータ開発 (1) ～ ACRi ルームで体験してみよう - https://www.acri.c.titech.ac.jp/wordpress/archives/8355
*5 広がり続ける FPGA の応用と人工知能への活用 (4) - https://www.acri.c.titech.ac.jp/wordpress/archives/7041

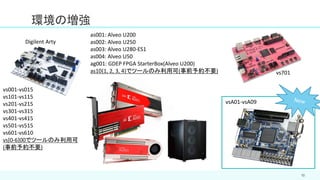

10. 環境の増強
10
vs001-vs015
vs101-vs115
vs201-vs215
vs301-vs315
vs401-vs415
vs501-vs515
vs601-vs610
vs[0-6]00でツールのみ利用可
(事前予約不要)
as001: Alveo U200
as002: Alveo U250
as003: Alveo U280-ES1
as004: Alveo U50
ag001: GDEP FPGA StarterBox(Alveo U200)
as10{1, 2, 3, 4}でツールのみ利用可(事前予約不要)
Digilent Arty
vs701
vsA01-vsA09

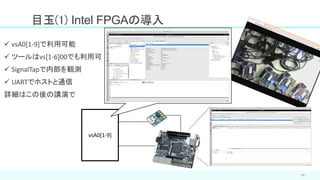

11. 目玉(1) Intel FPGAの導入
11
vsA0[1-9]
✓ vsA0[1-9]で利用可能
✓ ツールはvs[1-6]00でも利用可
✓ SignalTapで内部を観測
✓ UARTでホストと通信
詳細はこの後の講演で

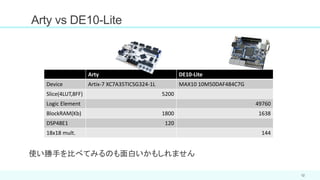

12. Arty vs DE10-Lite
12
Arty DE10-Lite
Device Artix-7 XC7A35TICSG324-1L MAX10 10M50DAF484C7G
Slice(4LUT,8FF) 5200
Logic Element 49760
BlockRAM(Kb) 1800 1638
DSP48E1 120
18x18 mult. 144
使い勝手を比べてみるのも面白いかもしれません

13. 目玉(2) ACRi HLSチャレンジ
高位合成ツールを使ったプログラム投稿サイトのオープン
詳細は、この後の
新コンテンツ「ACRi HLSチャレンジ」
をお楽しみに。
13

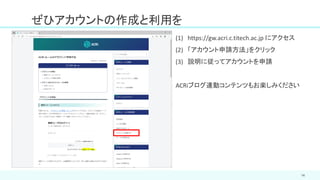

14. ぜひアカウントの作成と利用を
14
(1) https://gw.acri.c.titech.ac.jp にアクセス
(2) 「アカウント申請方法」をクリック
(3) 説明に従ってアカウントを申請
ACRiブログ連動コンテンツもお楽しみください

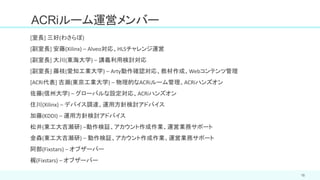

15. ACRiルーム運営メンバー
[室長] 三好(わさらぼ)
[副室長] 安藤(Xilinx) – Alveo対応、HLSチャレンジ運営
[副室長] 大川(東海大学) – 講義利用検討対応
[副室長] 藤枝(愛知工業大学) – Arty動作確認対応、教材作成、Webコンテンツ管理
[ACRi代表] 吉瀬(東京工業大学) – 物理的なACRiルーム管理、ACRiハンズオン
佐藤(信州大学) – グローバルな設定対応、ACRiハンズオン
住川(Xilinx) – デバイス調達、運用方針検討アドバイス
加藤(KDDI) – 運用方針検討アドバイス
松井(東工大吉瀬研) –動作検証、アカウント作成作業、運営業務サポート
金森(東工大吉瀬研) – 動作検証、アカウント作成作業、運営業務サポート
阿部(Fixstars) – オブザーバー
梶(Fixstars) – オブザーバー
15
