Synthesijer jjug 201504_01
Javaをお使いの方向けに最近のバズワード的になりつつあるFPGA(専用ハードウェア)の話を厚めにしつつ，後半はJavaCompiler.javaの話を少しまとめてみました． > アーキテクチャ専門家，HW専門家の方へ Javaユーザ向けに，ちょっと吹いた内容になっています．口頭発表時には，かなりエクスキューズしますので，おこらないでください...
More Related Content
![Java Concurrency, A(nother) Peek Under the Hood [Java Day Tokyo 2016 3-C]](https://cdn.slidesharecdn.com/ss_thumbnails/jdt20163c-171122020910-thumbnail.jpg?width=640&height=640&fit=bounds)
![JDK 13 New Features [MeetUp with Java Experts! @Gaienmae/Dojima 2019]](https://cdn.slidesharecdn.com/ss_thumbnails/jdk13overviewver01-191202122108-thumbnail.jpg?width=640&height=640&fit=bounds)
Synthesijer jjug 201504_01
- 1.
- 2.
- 3.
- 4.
- 5.
- 6.
- 7.
- 8.

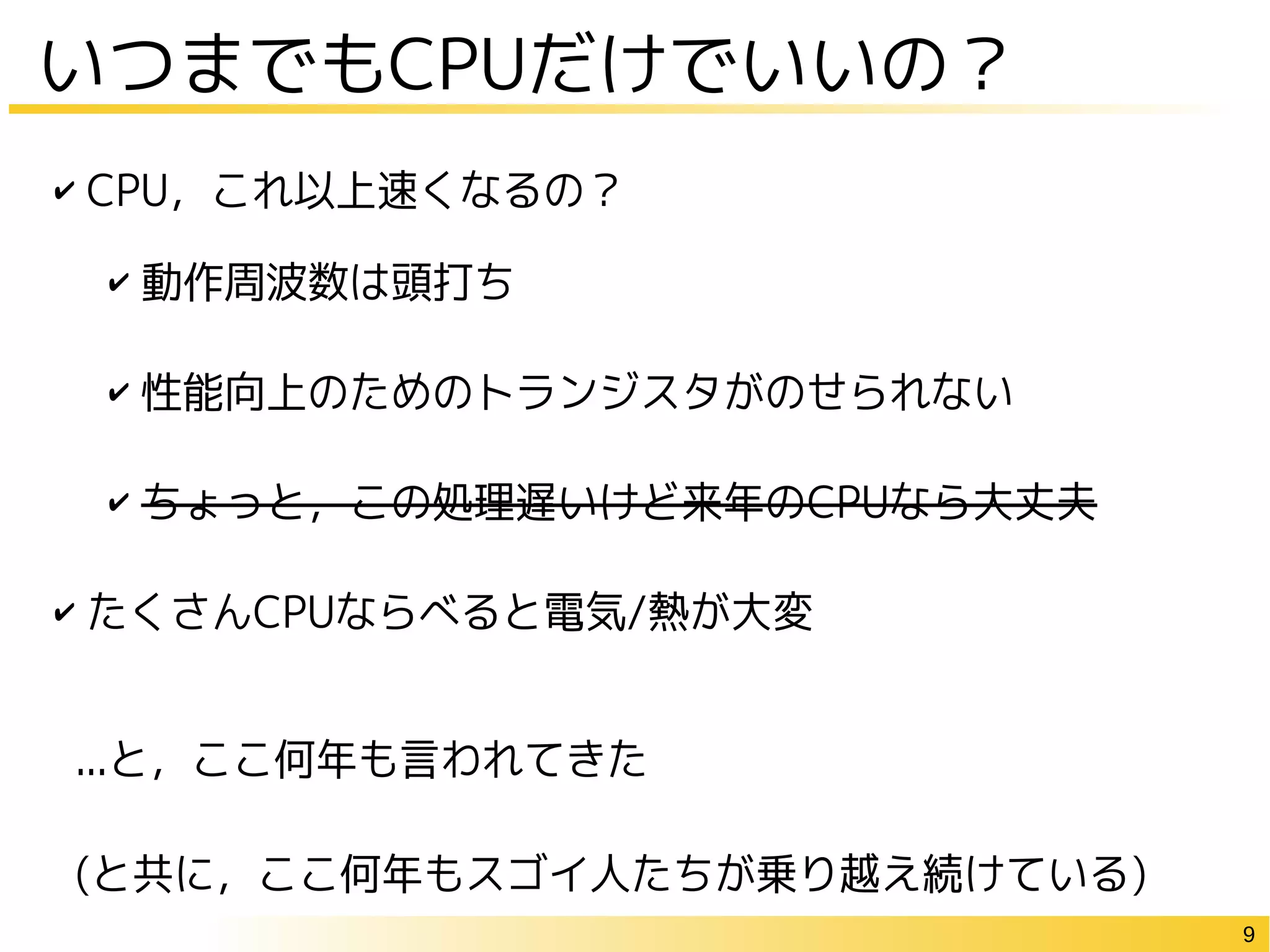

- 9. 9 いつまでもCPUだけでいいの？ ✔ CPU，これ以上速くなるの？ ✔ 動作周波数は頭打ち ✔性能向上のためのトランジスタがのせられない ✔ ちょっと，この処理遅いけど来年のCPUなら大丈夫 ✔ たくさんCPUならべると電気/熱が大変 ...と，ここ何年も言われてきた (と共に，ここ何年もスゴイ人たちが乗り越え続けている)
- 10.
- 11.

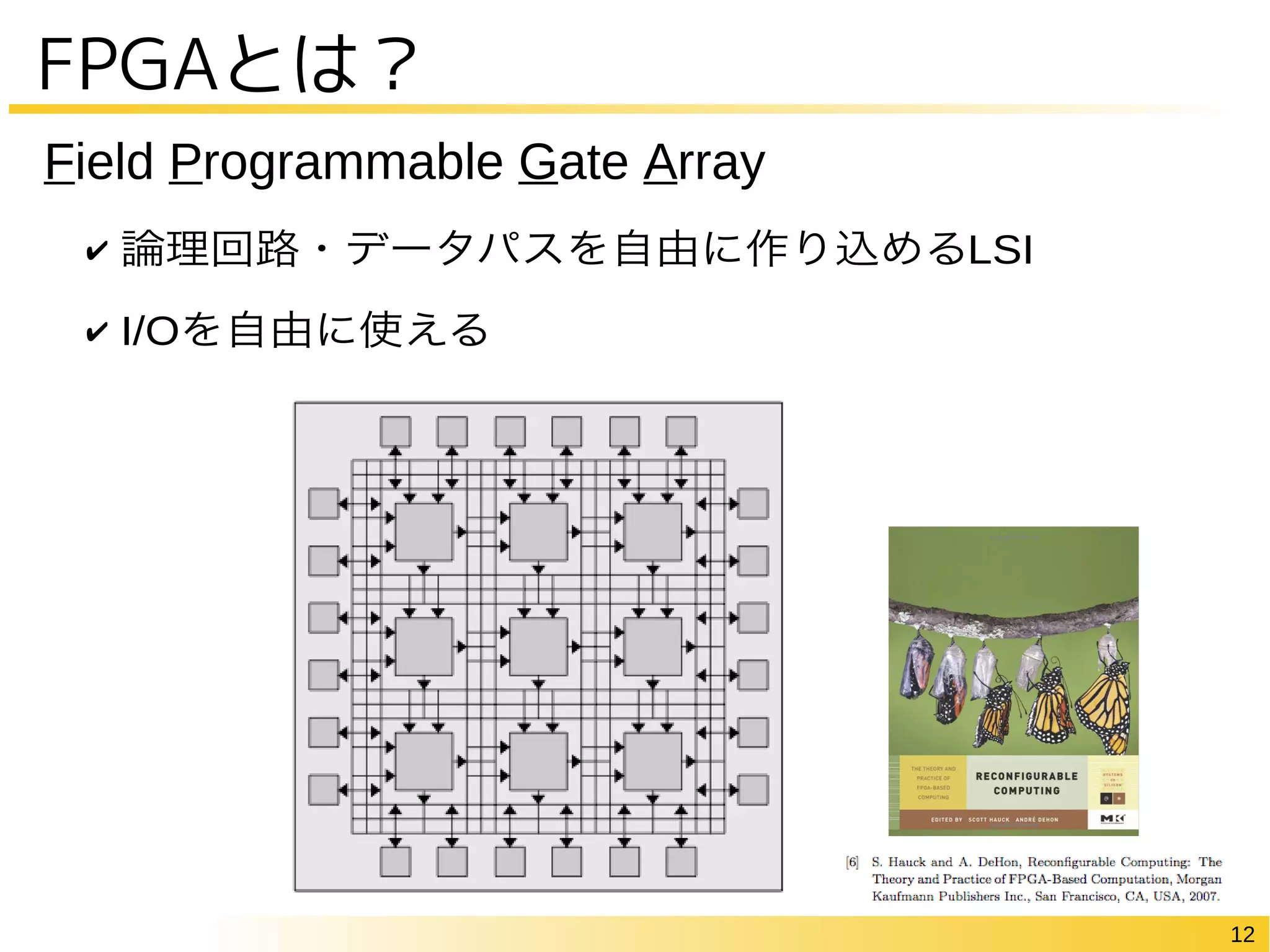

- 12. 12 ✔ 論理回路・データパスを自由に作り込めるLSI ✔ I/Oを自由に使える FieldProgrammable Gate Array FPGAとは？

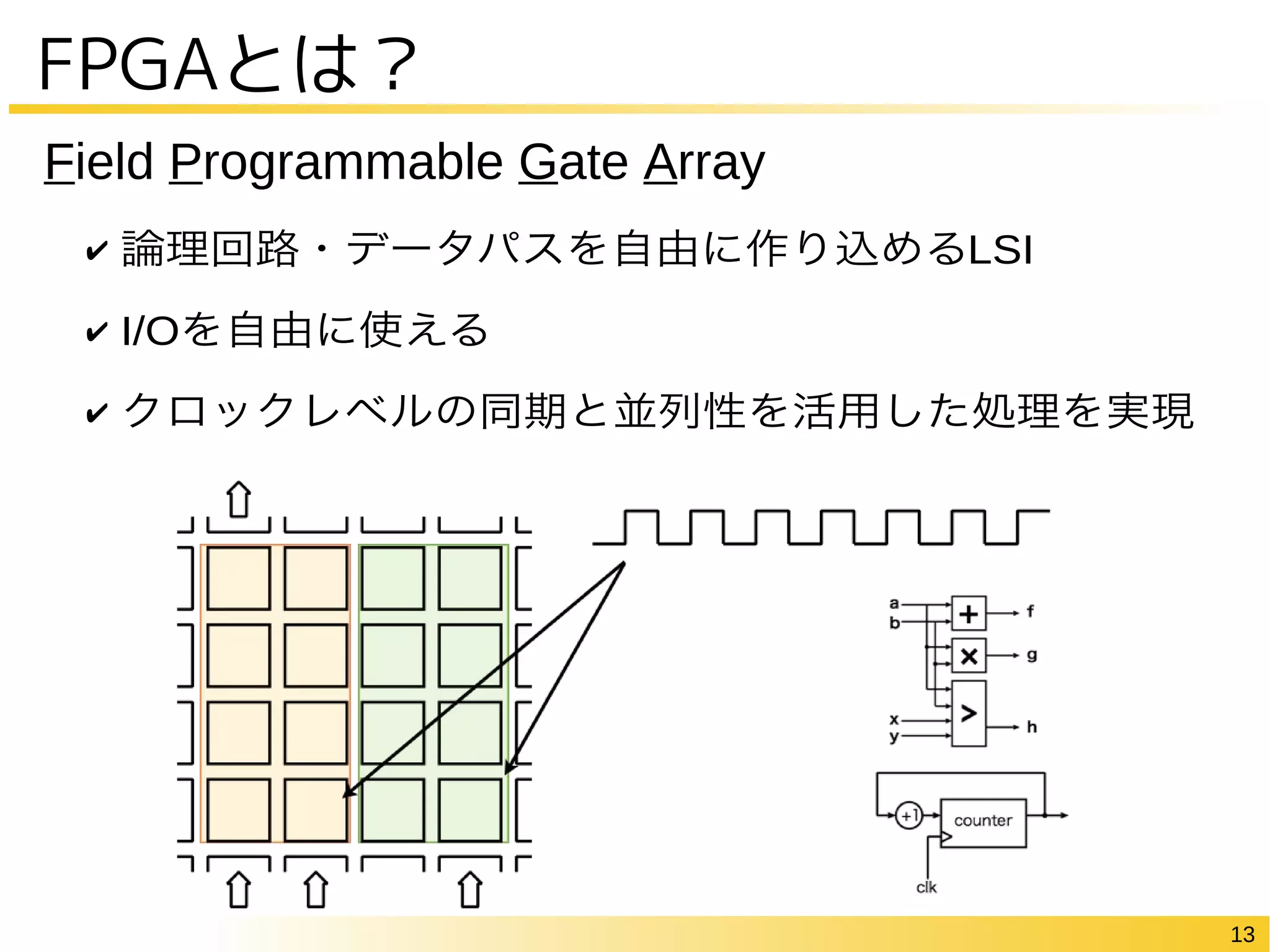

- 13. 13 ✔ 論理回路・データパスを自由に作り込めるLSI ✔ I/Oを自由に使える ✔クロックレベルの同期と並列性を活用した処理を実現 Field Programmable Gate Array FPGAとは？

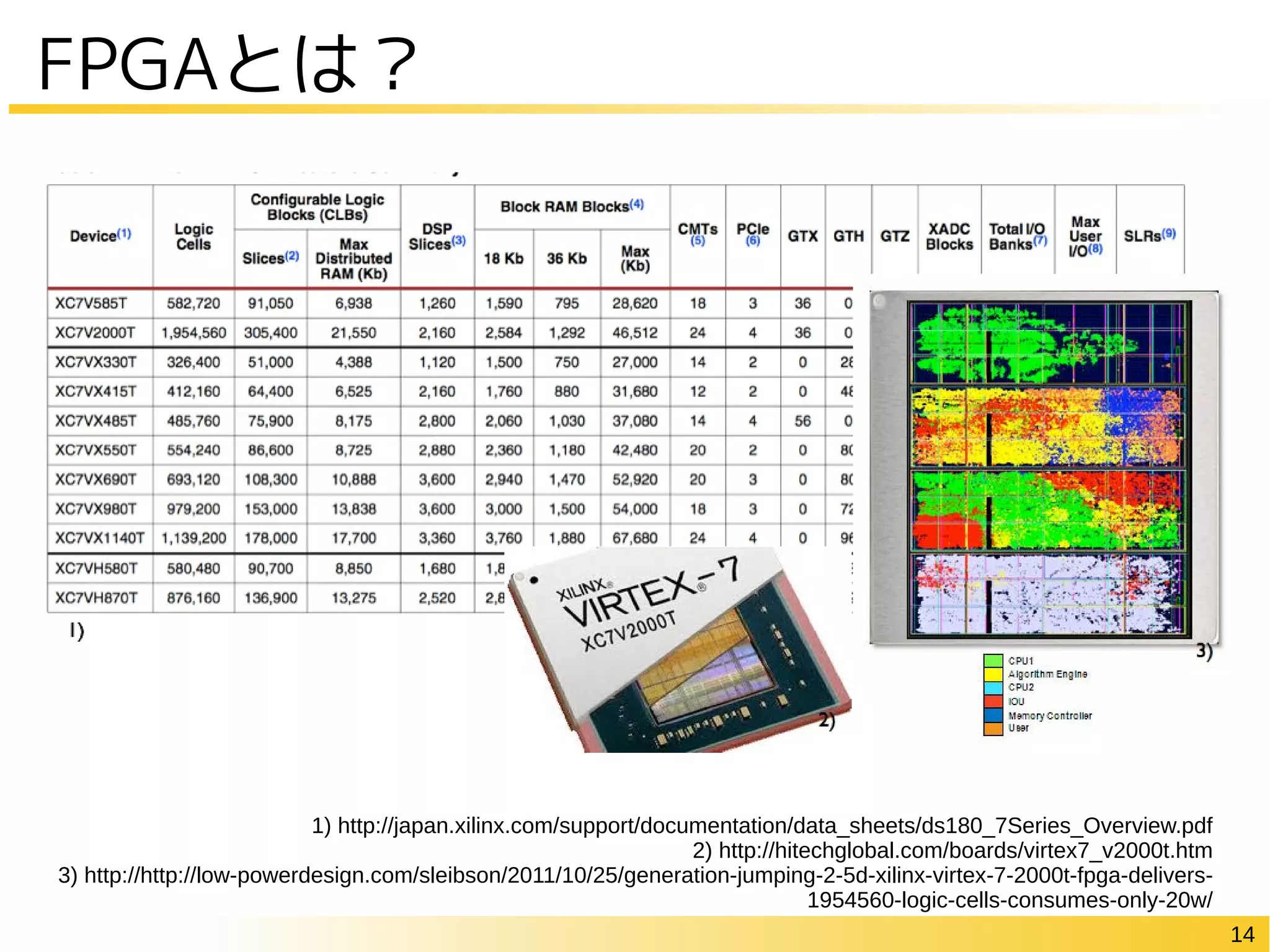

- 14. 14 1) http://japan.xilinx.com/support/documentation/data_sheets/ds180_7Series_Overview.pdf 2) http://hitechglobal.com/boards/virtex7_v2000t.htm 3)http://http://low-powerdesign.com/sleibson/2011/10/25/generation-jumping-2-5d-xilinx-virtex-7-2000t-fpga-delivers- 1954560-logic-cells-consumes-only-20w/ FPGAとは？
- 15.
- 16.

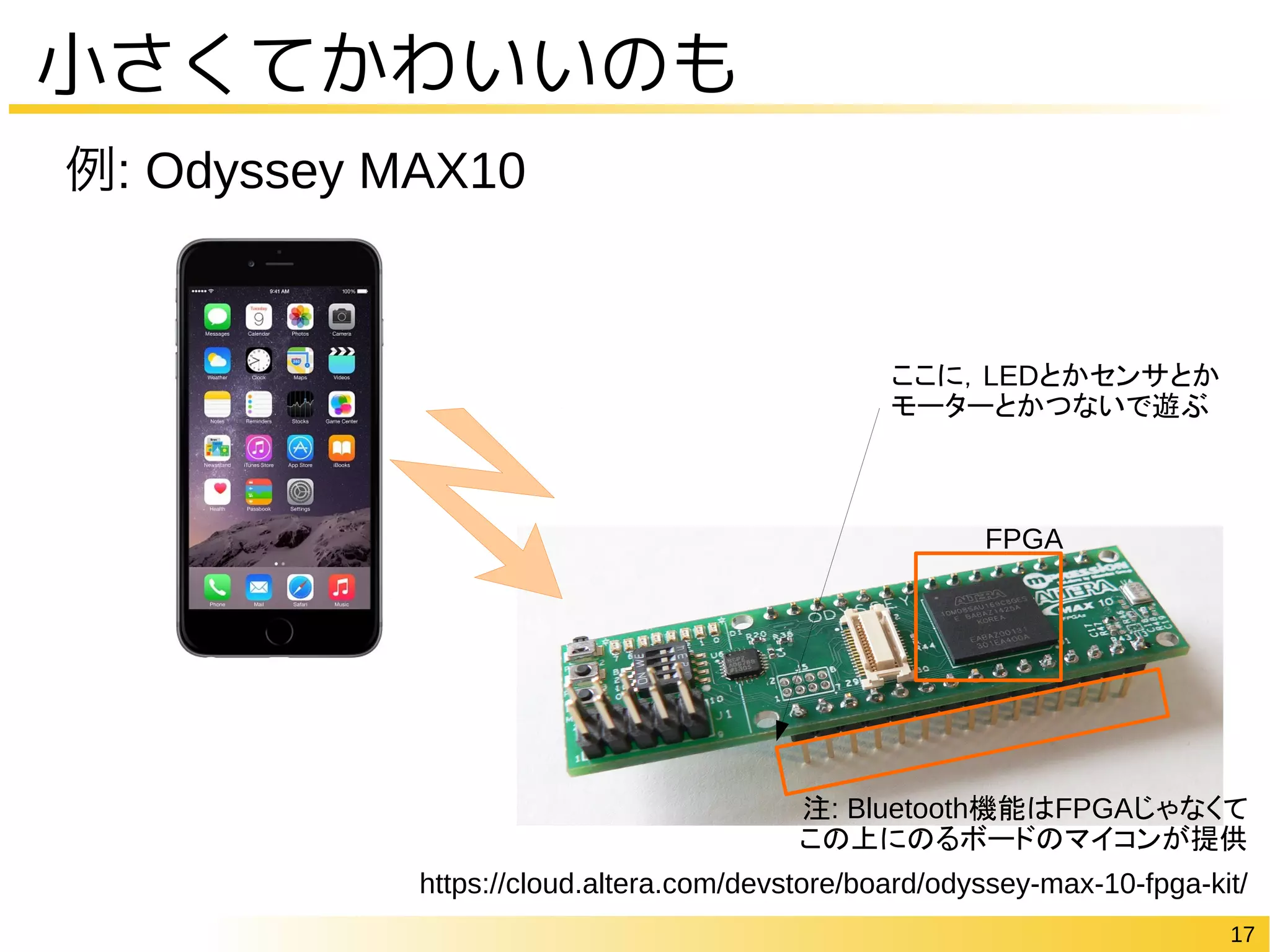

- 17. 17 小さくてかわいいのも https://cloud.altera.com/devstore/board/odyssey-max-10-fpga-kit/ 例: Odyssey MAX10 注:Bluetooth機能はFPGAじゃなくて この上にのるボードのマイコンが提供 FPGA ここに，LEDとかセンサとか モーターとかつないで遊ぶ
- 18.
- 19.
- 20.
- 21. Write Once, RunAnywhere!!

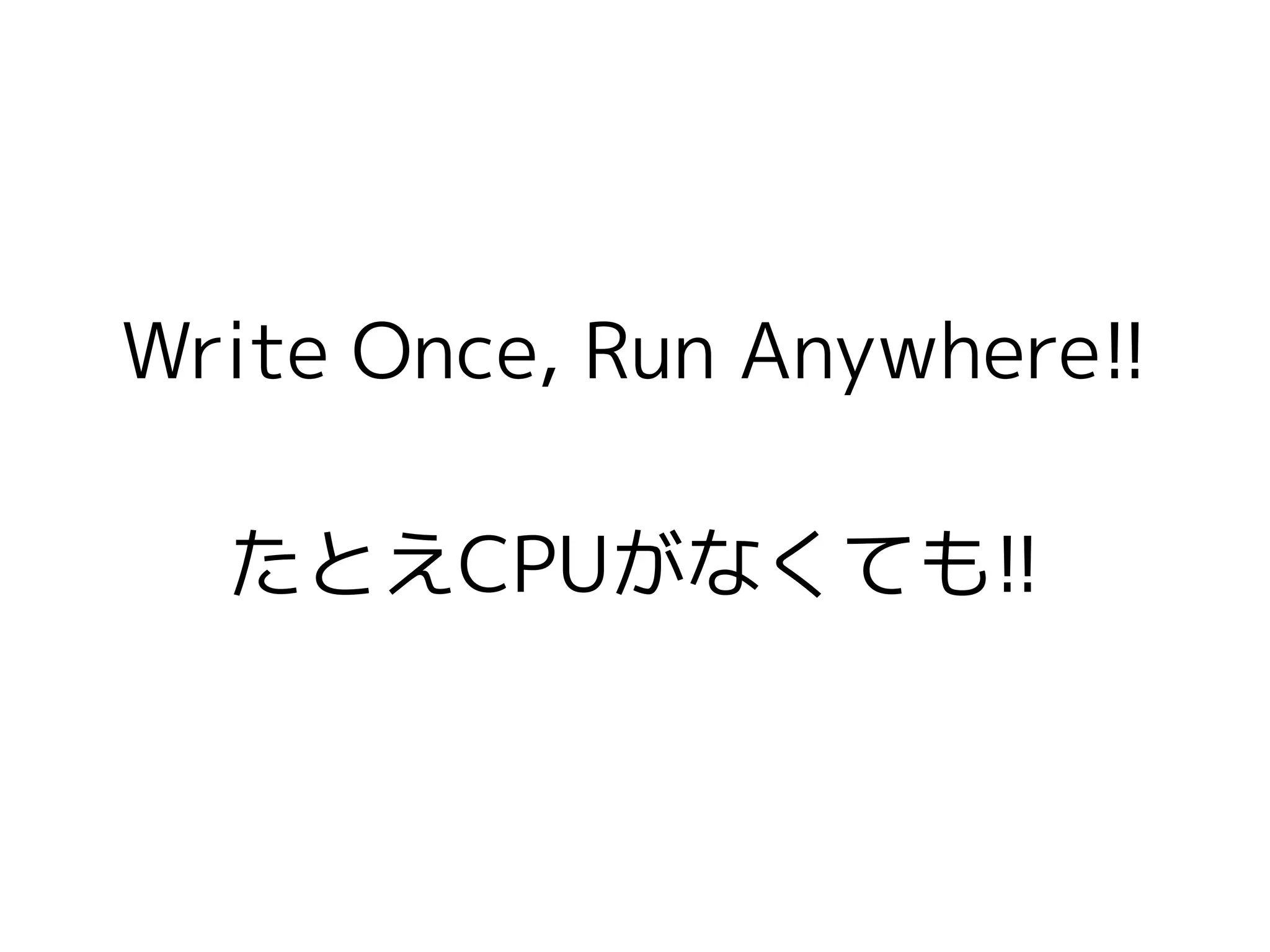

- 22. Write Once, RunAnywhere!! たとえCPUがなくても!!
- 23.
- 24.

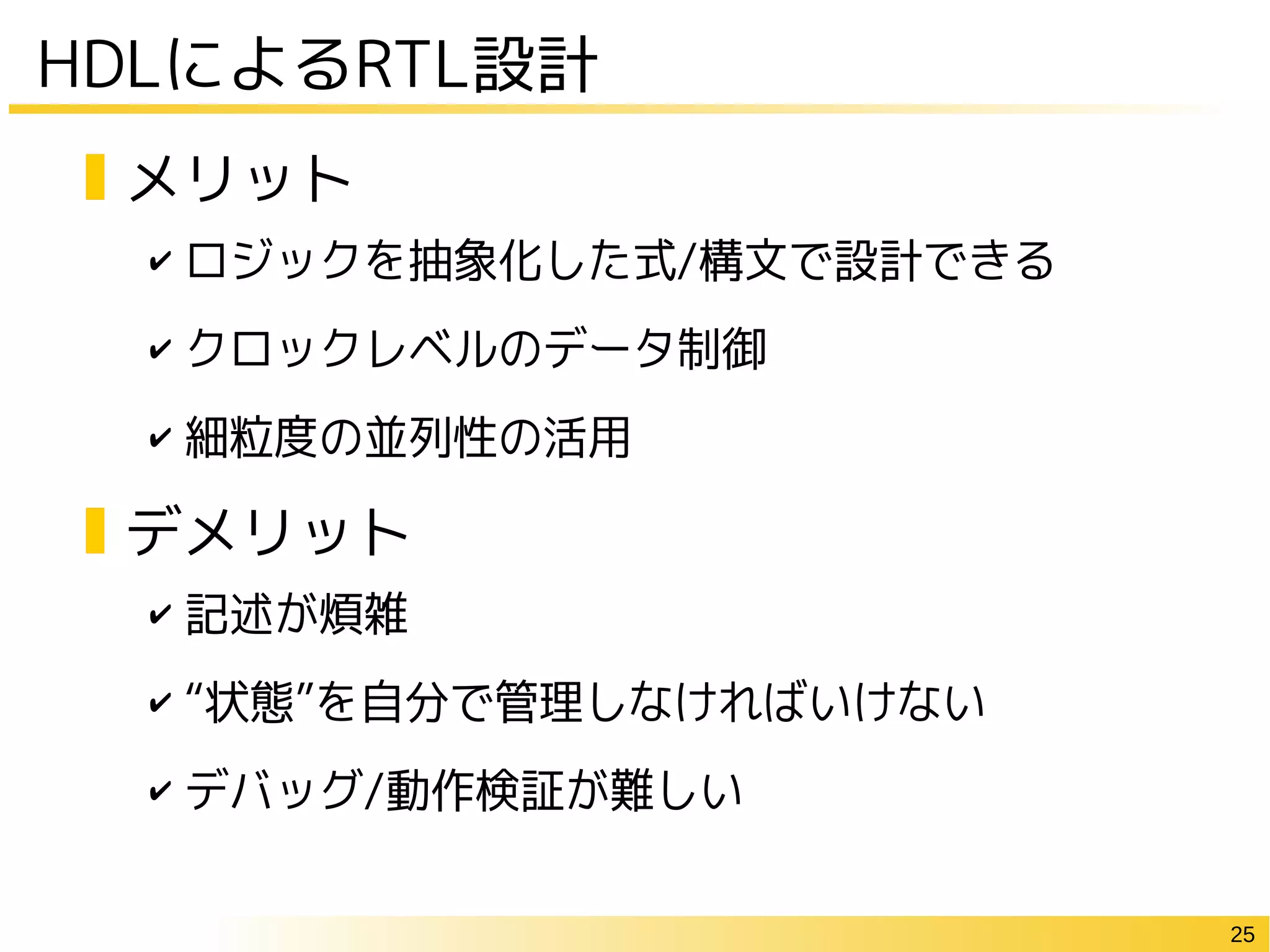

- 25. 25 HDLによるRTL設計 ✔ ロジックを抽象化した式/構文で設計できる ✔ クロックレベルのデータ制御 ✔細粒度の並列性の活用 ✔ 記述が煩雑 ✔ “状態”を自分で管理しなければいけない ✔ デバッグ/動作検証が難しい メリット デメリット

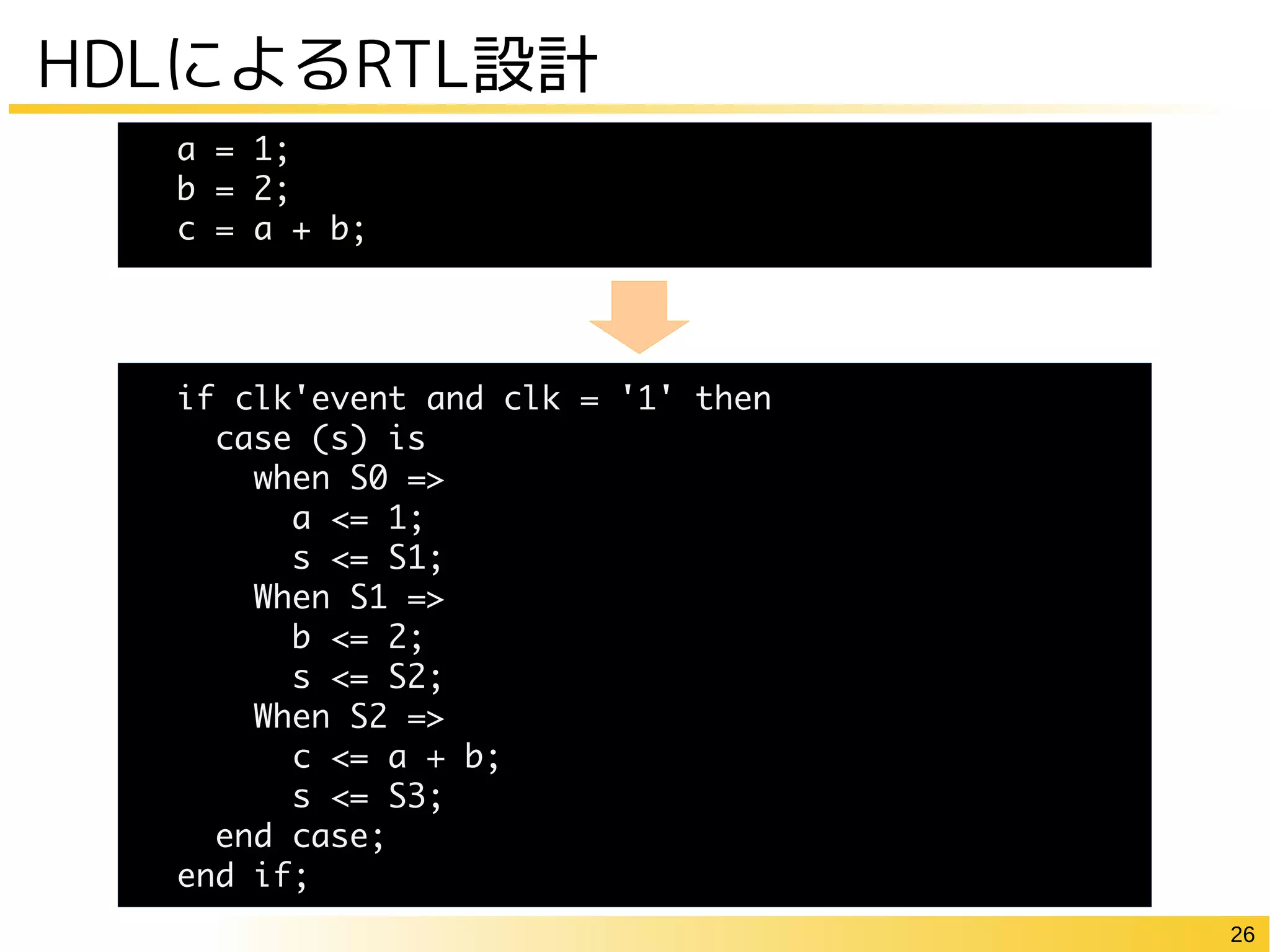

- 26. 26 HDLによるRTL設計 if clk'event andclk = '1' then case (s) is when S0 => a <= 1; s <= S1; When S1 => b <= 2; s <= S2; When S2 => c <= a + b; s <= S3; end case; end if; a = 1; b = 2; c = a + b;
- 27.
- 28.
- 29.
- 30.
- 31.
- 32. 32 Synthesijer とは ✔ JavaプログラムをFPGA上のハードウェアに変換 ✔複雑なアルゴリズムのハードウェア実装を楽に ✔ オブクジェクト指向設計による再利用性の向上 ✔ 特殊な記法，追加構文はない ✔ ソフトウェアとして実行可能．動作の確認、検証が容易 ✔ 書けるプログラムに制限は加える (動的なnew，再帰は不可など) ✔ HDLモジュールのJavaからのインスタンス生成 Javaコンパイラ フロントエンド Synthesijer エンジン Javaコンパイラ バックエンド 合成 配置配線 while(){ if(...){ … }else{ … … } …. } 複雑な状態遷移も，Javaの制御構文を使って楽に設計できる 同じJavaプログラムをソフトウェアとしても FPGA上のハードウェアとしても実行可能 Open-source
- 33.
- 34.

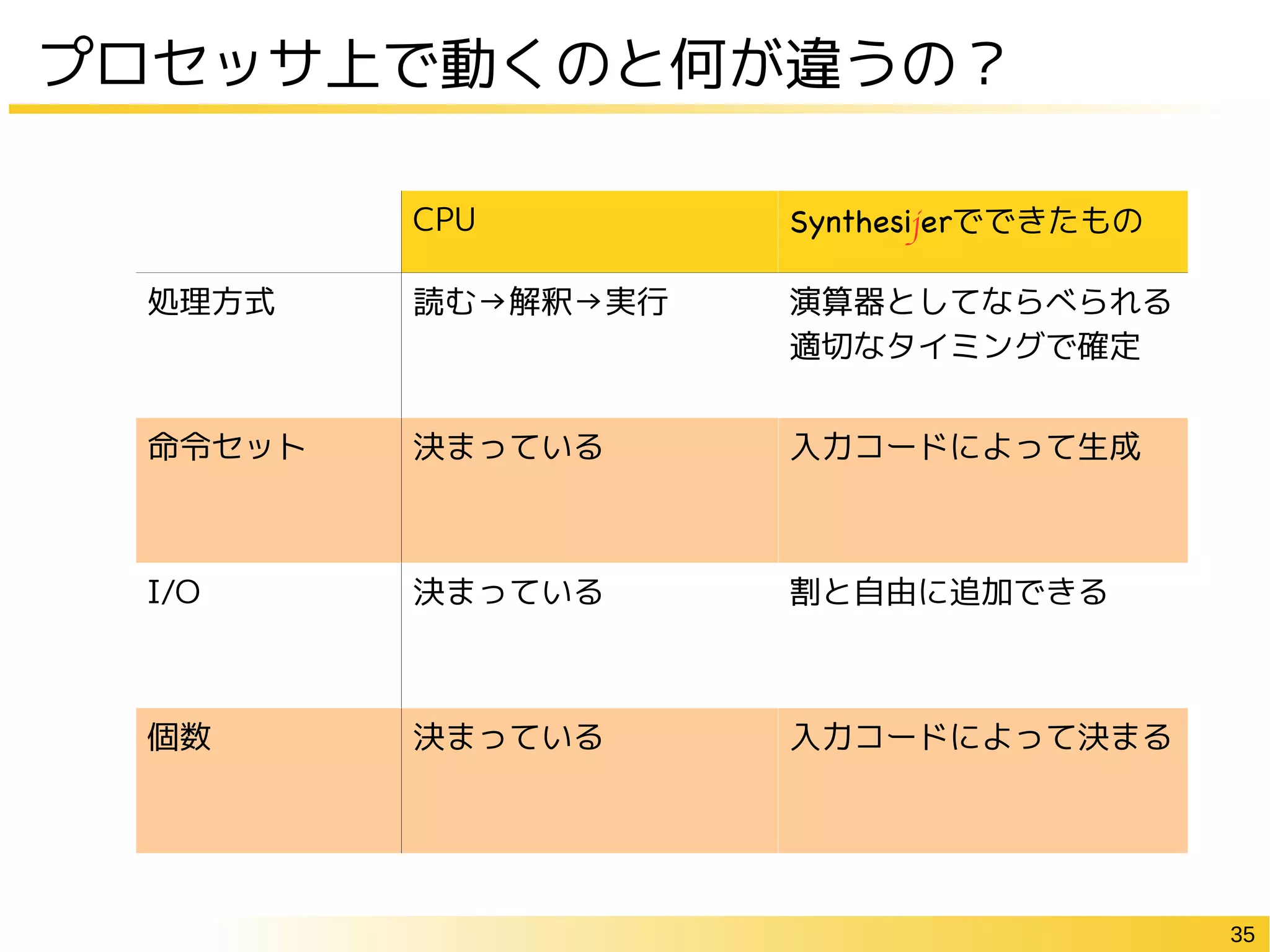

- 35. 35 プロセッサ上で動くのと何が違うの？ CPU Synthesijerでできたもの 処理方式 読む→解釈→実行演算器としてならべられる 適切なタイミングで確定 命令セット 決まっている 入力コードによって生成 I/O 決まっている 割と自由に追加できる 個数 決まっている 入力コードによって決まる

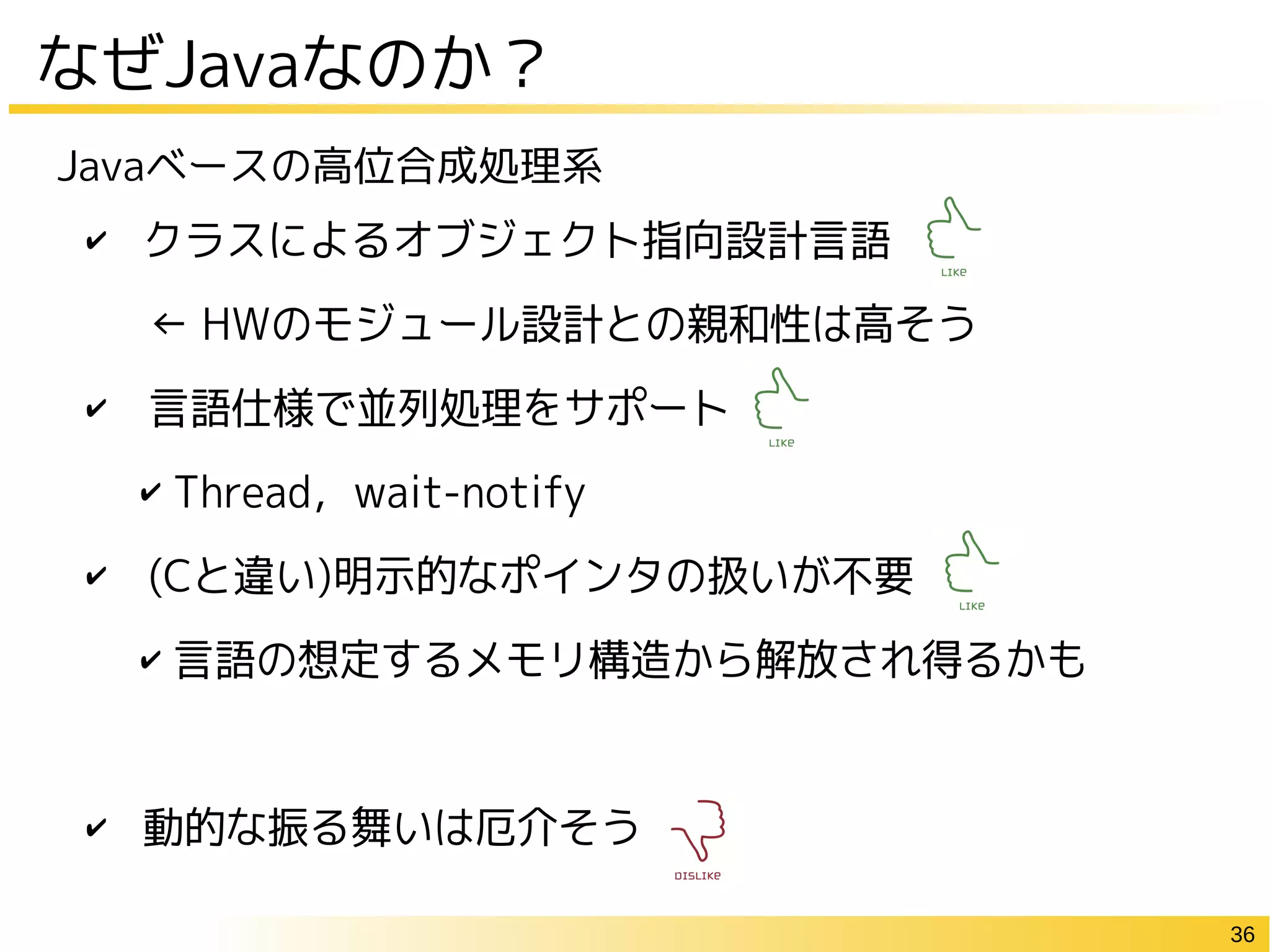

- 36. 36 ✔ クラスによるオブジェクト指向設計言語 ← HWのモジュール設計との親和性は高そう ✔ 言語仕様で並列処理をサポート ✔Thread，wait-notify ✔ (Cと違い)明示的なポインタの扱いが不要 ✔ 言語の想定するメモリ構造から解放され得るかも ✔ 動的な振る舞いは厄介そう Javaベースの高位合成処理系 なぜJavaなのか？
- 37.

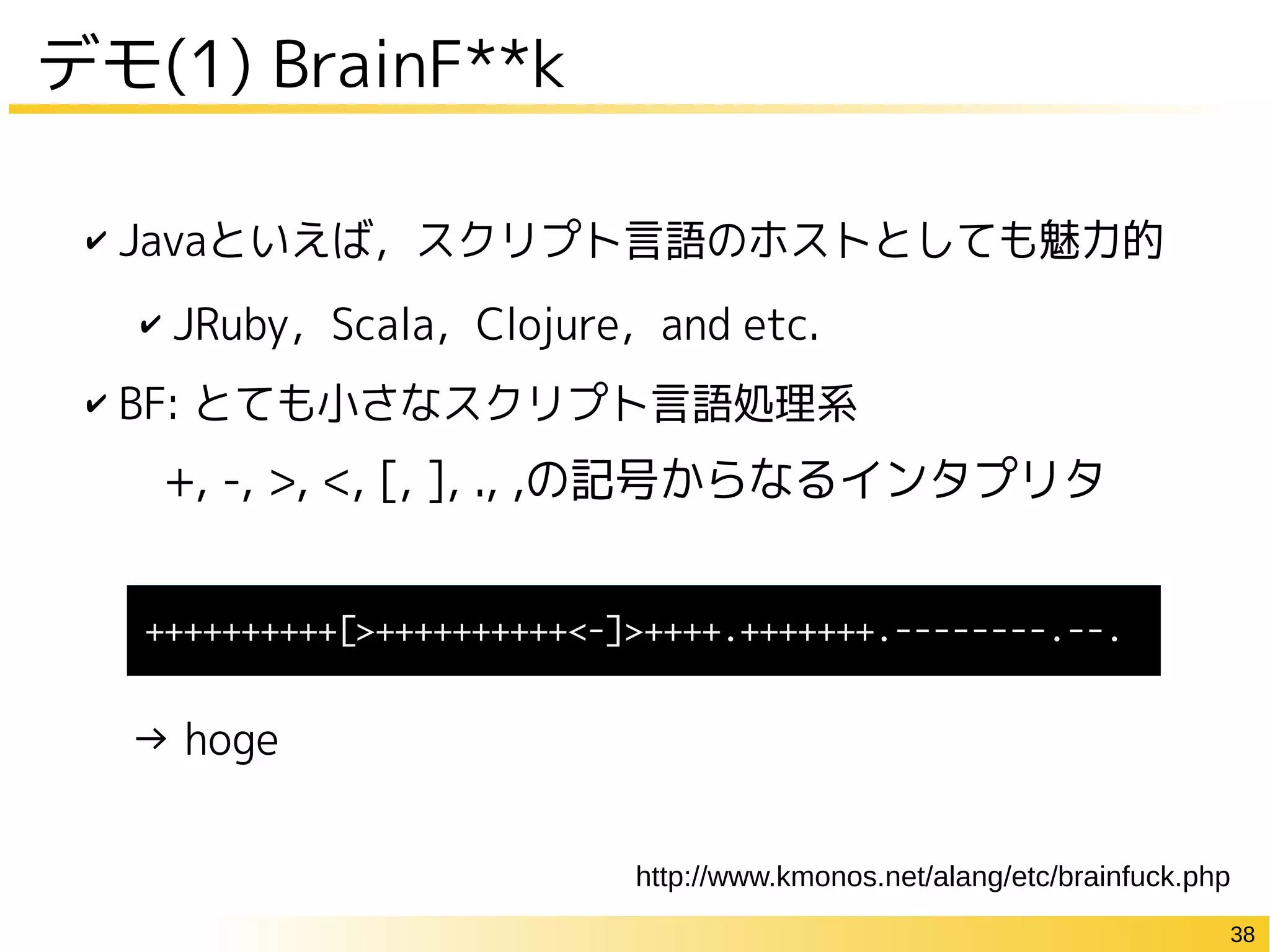

- 38. 38 ✔ Javaといえば，スクリプト言語のホストとしても魅力的 ✔ JRuby，Scala，Clojure，andetc. ✔ BF: とても小さなスクリプト言語処理系 → hoge デモ(1) BrainF**k +, -, >, <, [, ], ., ,の記号からなるインタプリタ ++++++++++[>++++++++++<-]>++++.+++++++.--------.--. http://www.kmonos.net/alang/etc/brainfuck.php
- 39.
- 40.
- 41.

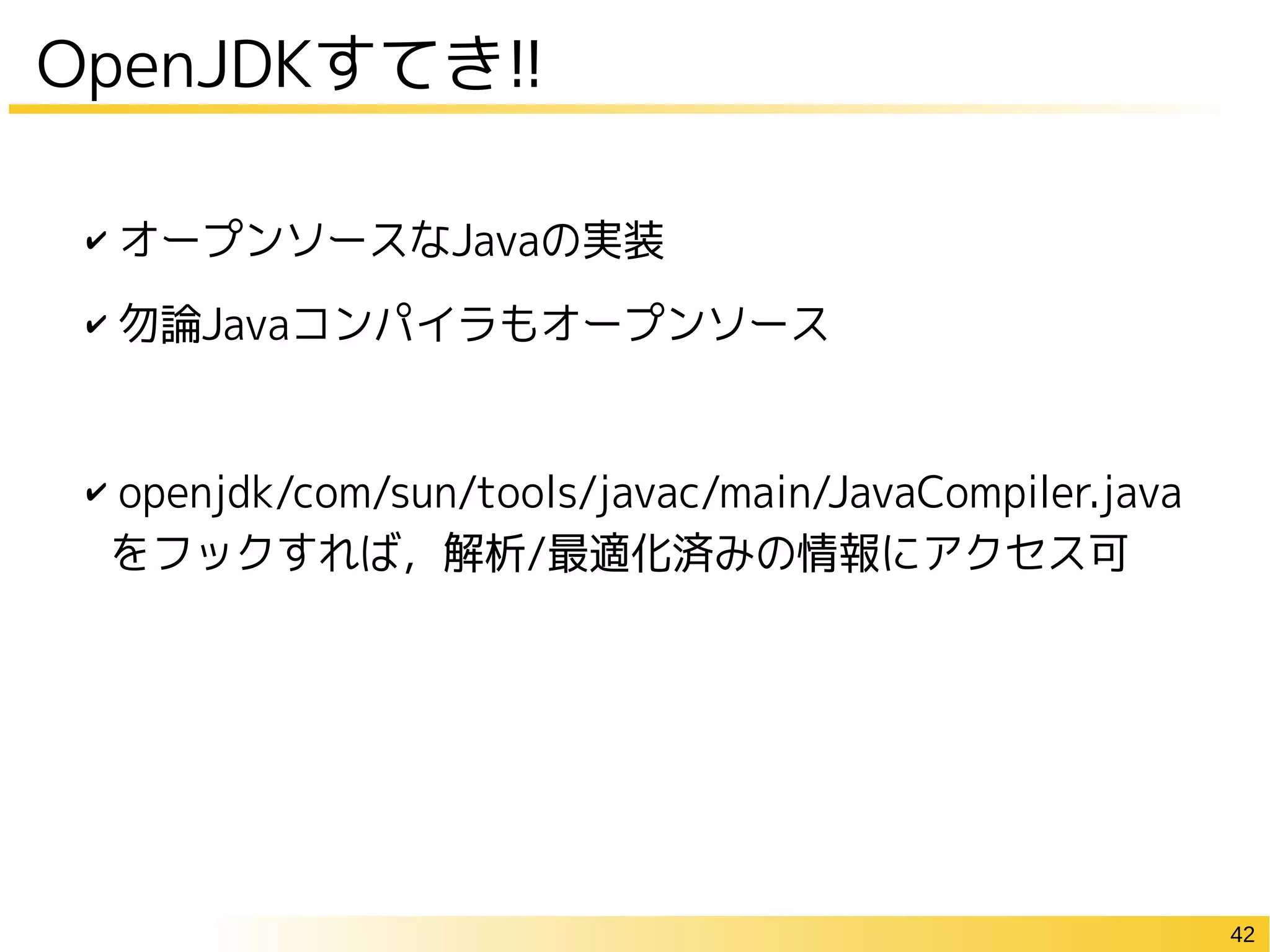

- 42. 42 ✔ オープンソースなJavaの実装 ✔ 勿論Javaコンパイラもオープンソース ✔openjdk/com/sun/tools/javac/main/JavaCompiler.java をフックすれば，解析/最適化済みの情報にアクセス可 OpenJDKすてき!!

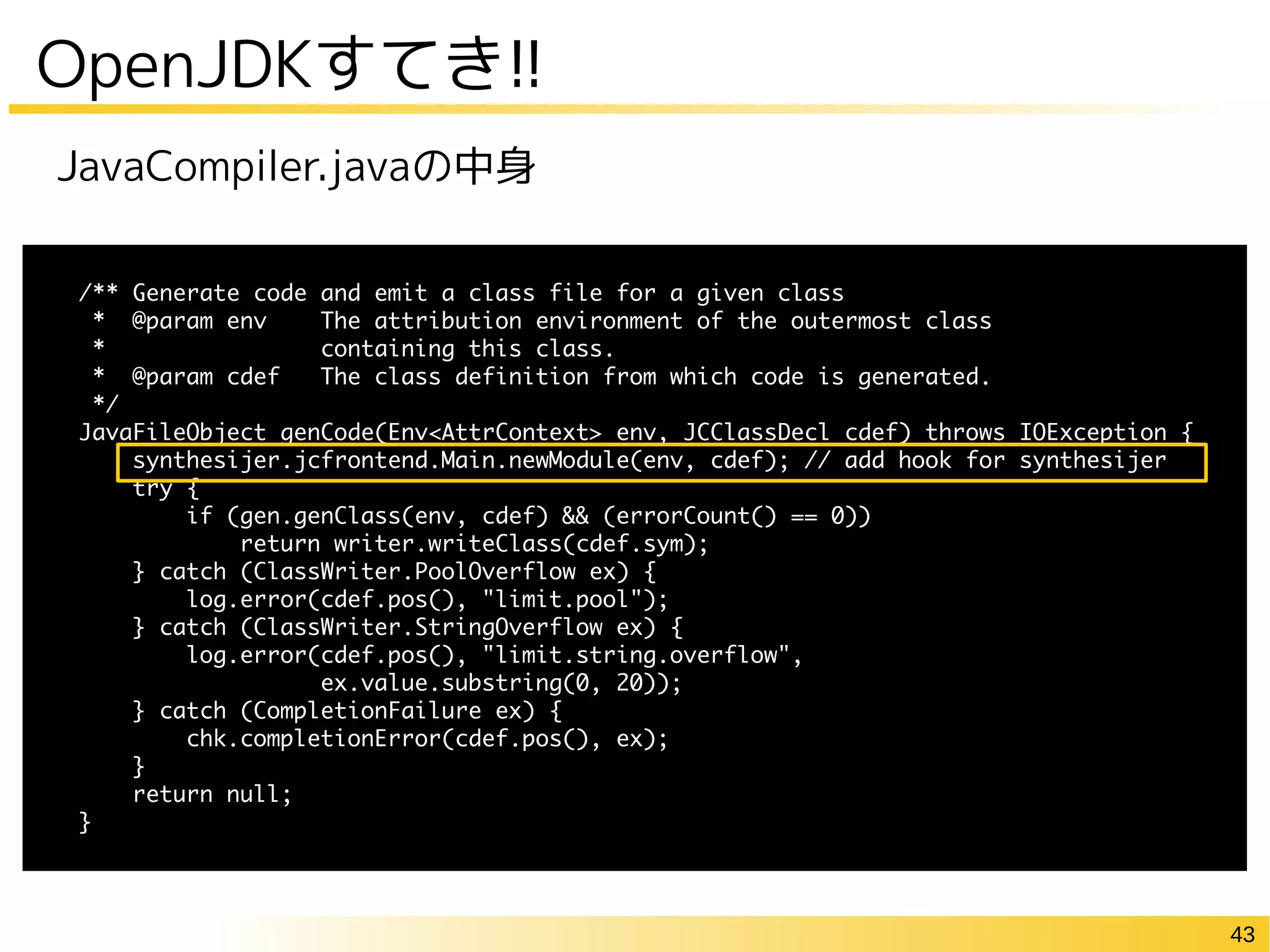

- 43. 43 OpenJDKすてき!! /** Generate codeand emit a class file for a given class * @param env The attribution environment of the outermost class * containing this class. * @param cdef The class definition from which code is generated. */ JavaFileObject genCode(Env<AttrContext> env, JCClassDecl cdef) throws IOException { synthesijer.jcfrontend.Main.newModule(env, cdef); // add hook for synthesijer try { if (gen.genClass(env, cdef) && (errorCount() == 0)) return writer.writeClass(cdef.sym); } catch (ClassWriter.PoolOverflow ex) { log.error(cdef.pos(), "limit.pool"); } catch (ClassWriter.StringOverflow ex) { log.error(cdef.pos(), "limit.string.overflow", ex.value.substring(0, 20)); } catch (CompletionFailure ex) { chk.completionError(cdef.pos(), ex); } return null; } JavaCompiler.javaの中身
- 44.

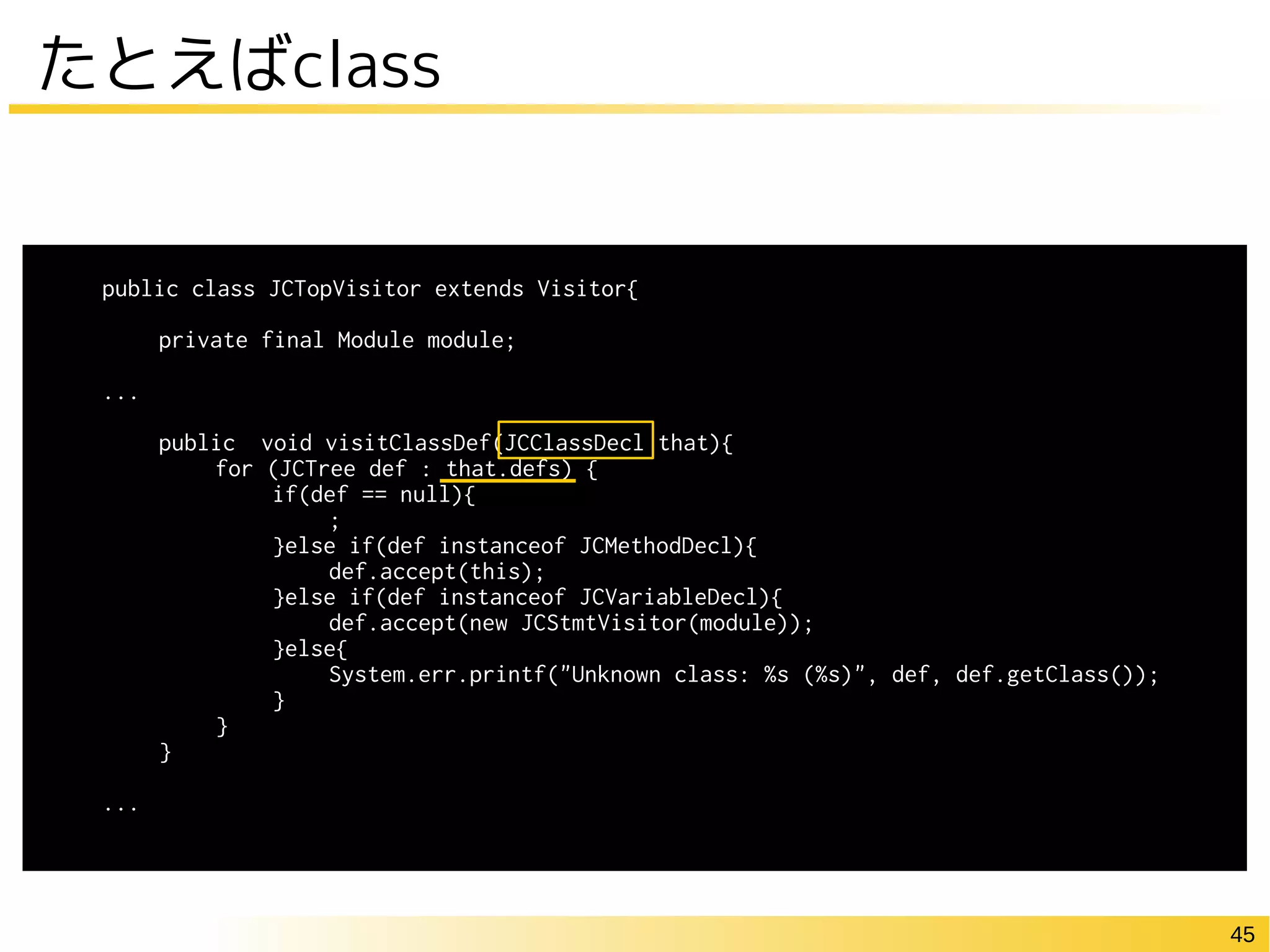

- 45. 45 たとえばclass public class JCTopVisitorextends Visitor{ private final Module module; ... public void visitClassDef(JCClassDecl that){ for (JCTree def : that.defs) { if(def == null){ ; }else if(def instanceof JCMethodDecl){ def.accept(this); }else if(def instanceof JCVariableDecl){ def.accept(new JCStmtVisitor(module)); }else{ System.err.printf("Unknown class: %s (%s)", def, def.getClass()); } } } ...

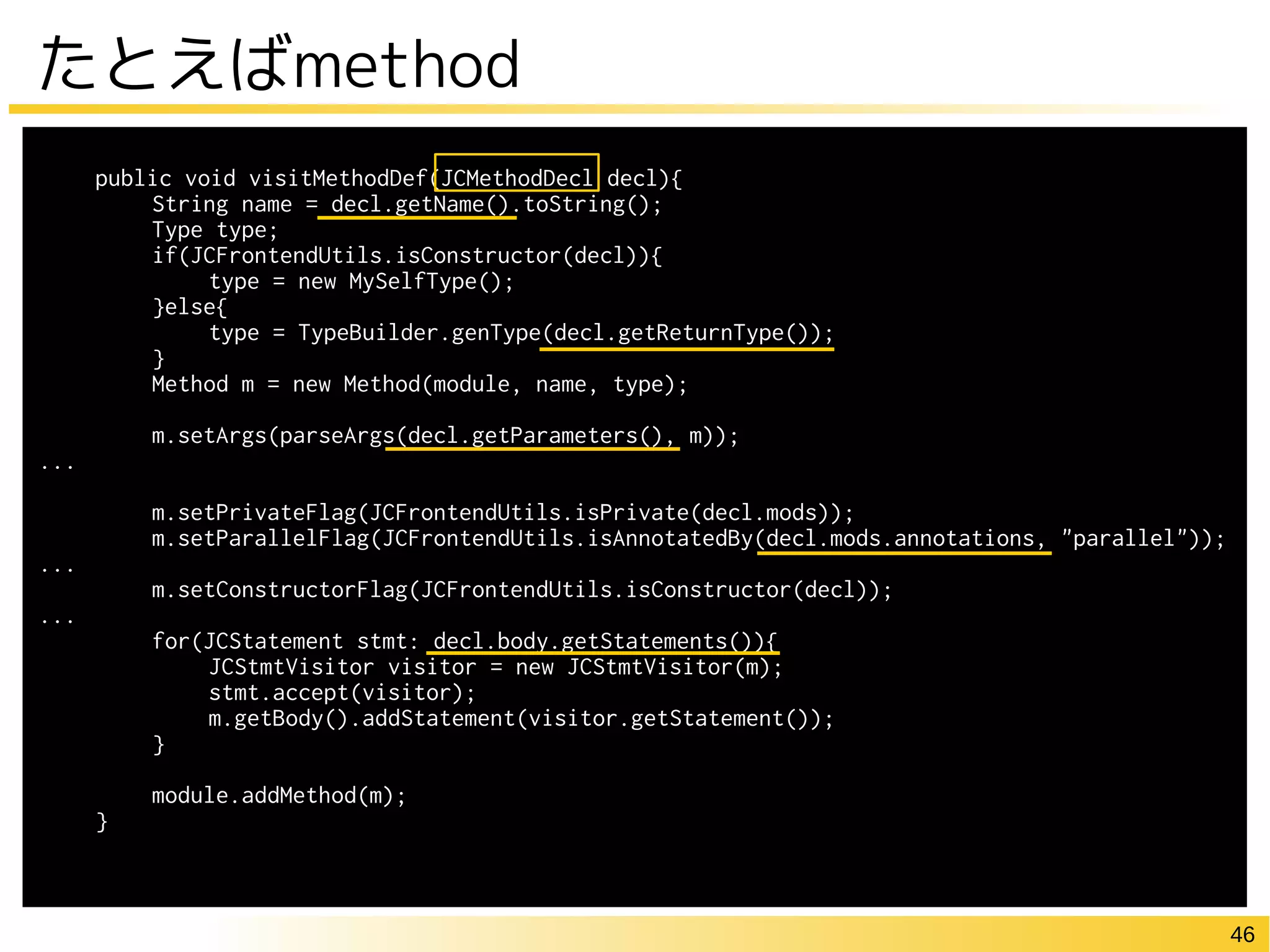

- 46. 46 たとえばmethod public void visitMethodDef(JCMethodDecldecl){ String name = decl.getName().toString(); Type type; if(JCFrontendUtils.isConstructor(decl)){ type = new MySelfType(); }else{ type = TypeBuilder.genType(decl.getReturnType()); } Method m = new Method(module, name, type); m.setArgs(parseArgs(decl.getParameters(), m)); ... m.setPrivateFlag(JCFrontendUtils.isPrivate(decl.mods)); m.setParallelFlag(JCFrontendUtils.isAnnotatedBy(decl.mods.annotations, "parallel")); ... m.setConstructorFlag(JCFrontendUtils.isConstructor(decl)); ... for(JCStatement stmt: decl.body.getStatements()){ JCStmtVisitor visitor = new JCStmtVisitor(m); stmt.accept(visitor); m.getBody().addStatement(visitor.getStatement()); } module.addMethod(m); }

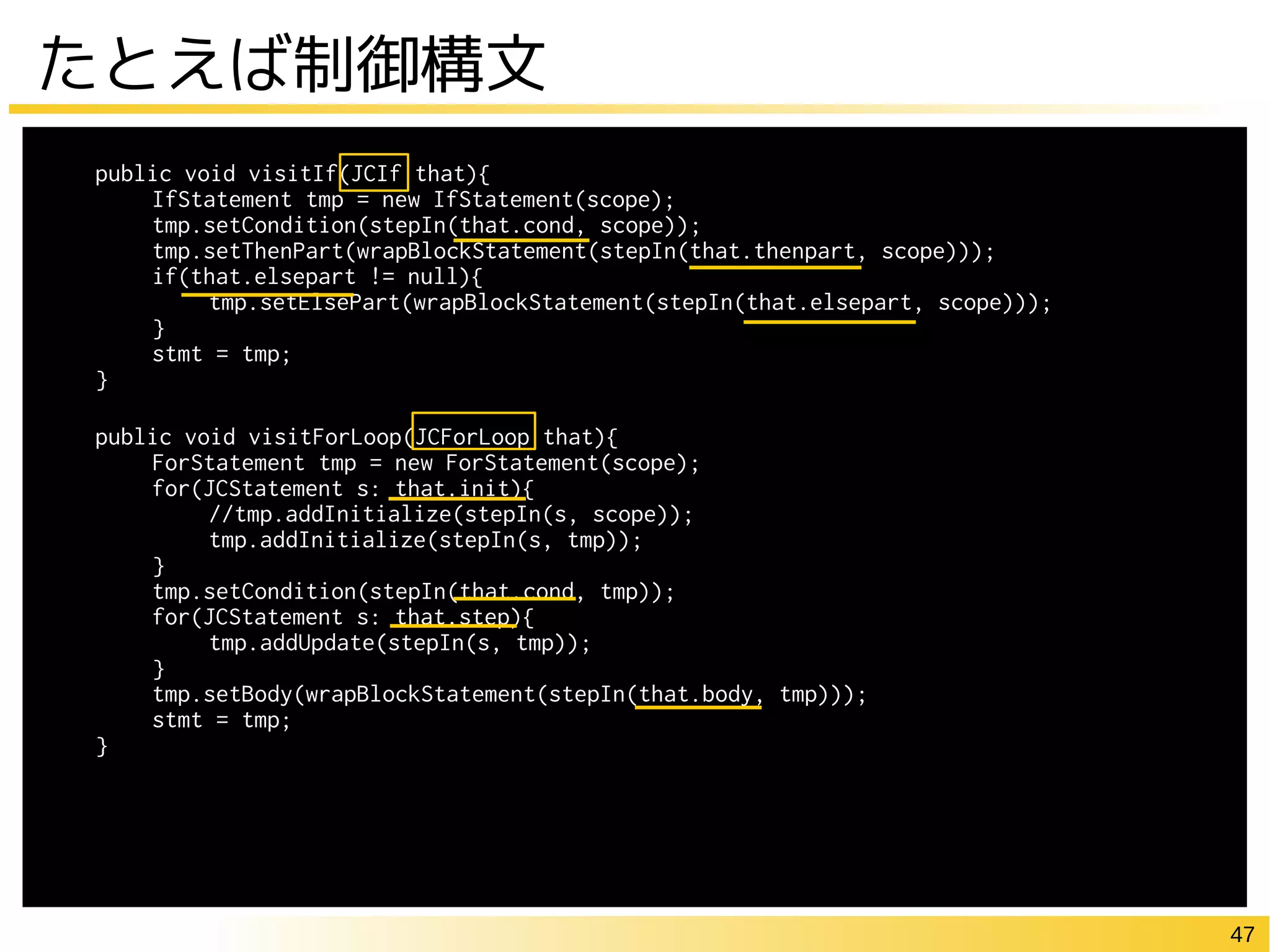

- 47. 47 たとえば制御構文 public void visitIf(JCIfthat){ IfStatement tmp = new IfStatement(scope); tmp.setCondition(stepIn(that.cond, scope)); tmp.setThenPart(wrapBlockStatement(stepIn(that.thenpart, scope))); if(that.elsepart != null){ tmp.setElsePart(wrapBlockStatement(stepIn(that.elsepart, scope))); } stmt = tmp; } public void visitForLoop(JCForLoop that){ ForStatement tmp = new ForStatement(scope); for(JCStatement s: that.init){ //tmp.addInitialize(stepIn(s, scope)); tmp.addInitialize(stepIn(s, tmp)); } tmp.setCondition(stepIn(that.cond, tmp)); for(JCStatement s: that.step){ tmp.addUpdate(stepIn(s, tmp)); } tmp.setBody(wrapBlockStatement(stepIn(that.body, tmp))); stmt = tmp; }

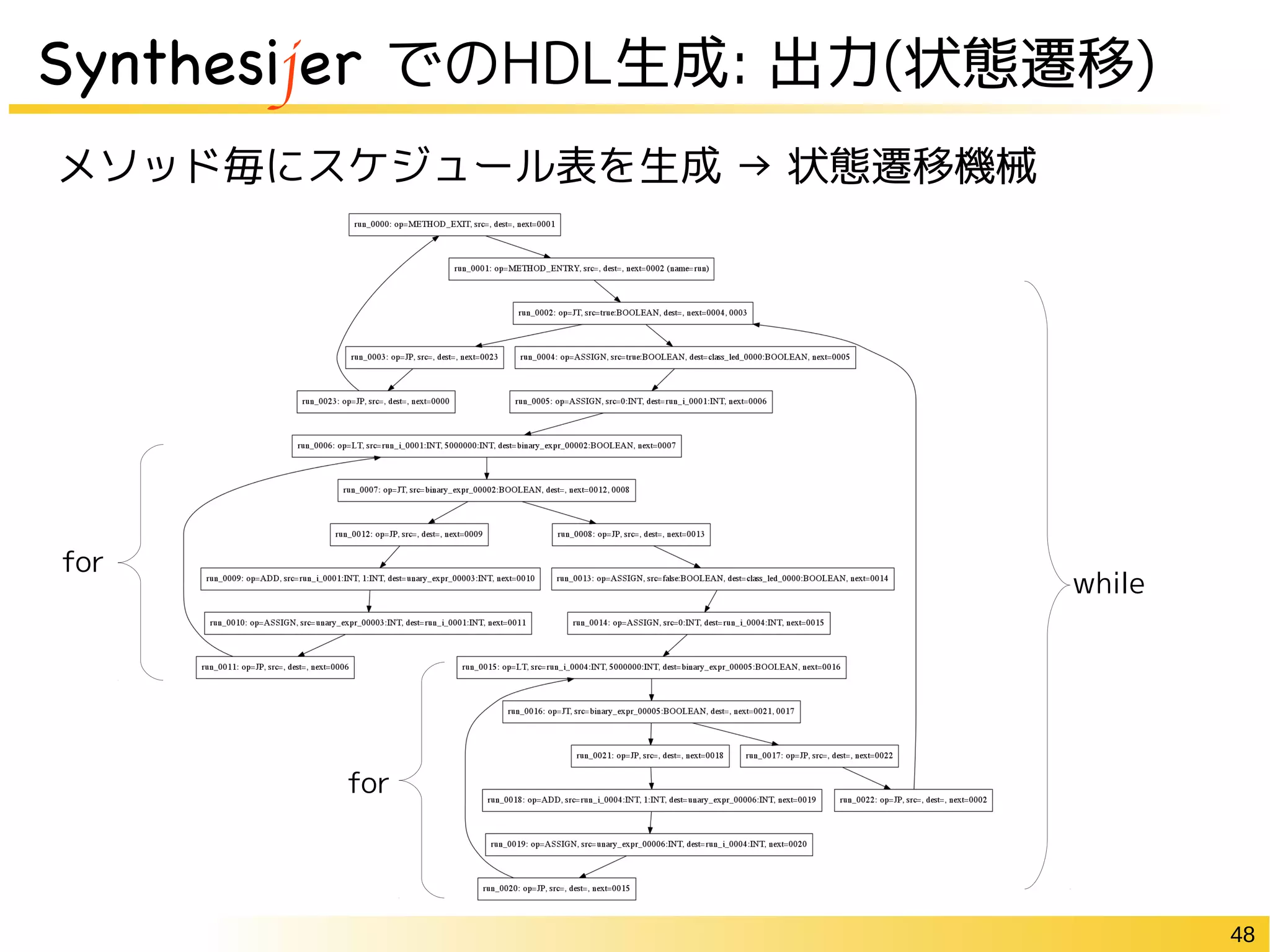

- 48. 48 Synthesijer でのHDL生成: 出力(状態遷移) メソッド毎にスケジュール表を生成→ 状態遷移機械 while for for
- 49.
- 50.

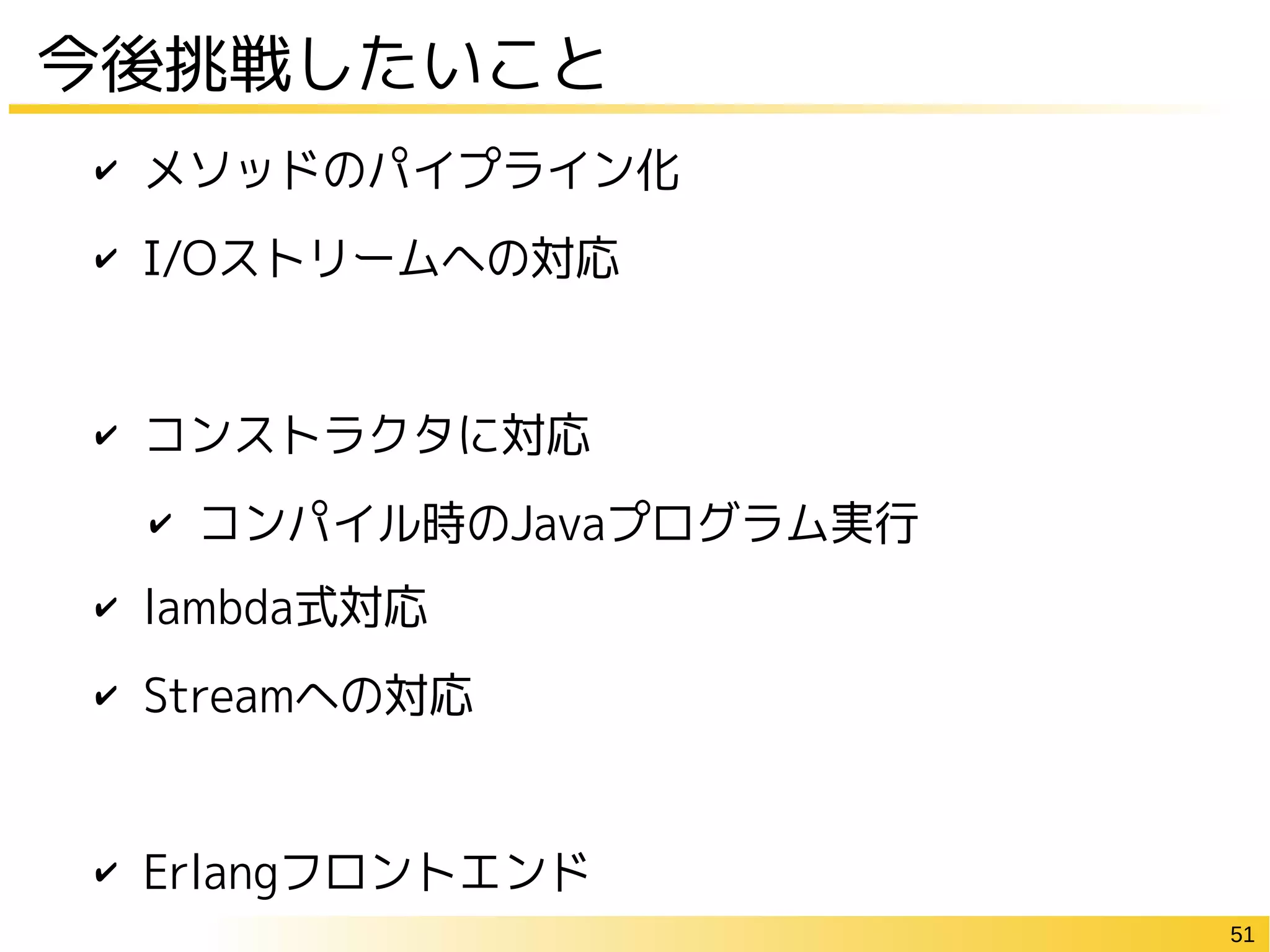

- 51. 51 今後挑戦したいこと ✔ メソッドのパイプライン化 ✔ I/Oストリームへの対応 ✔コンストラクタに対応 ✔ コンパイル時のJavaプログラム実行 ✔ lambda式対応 ✔ Streamへの対応 ✔ Erlangフロントエンド

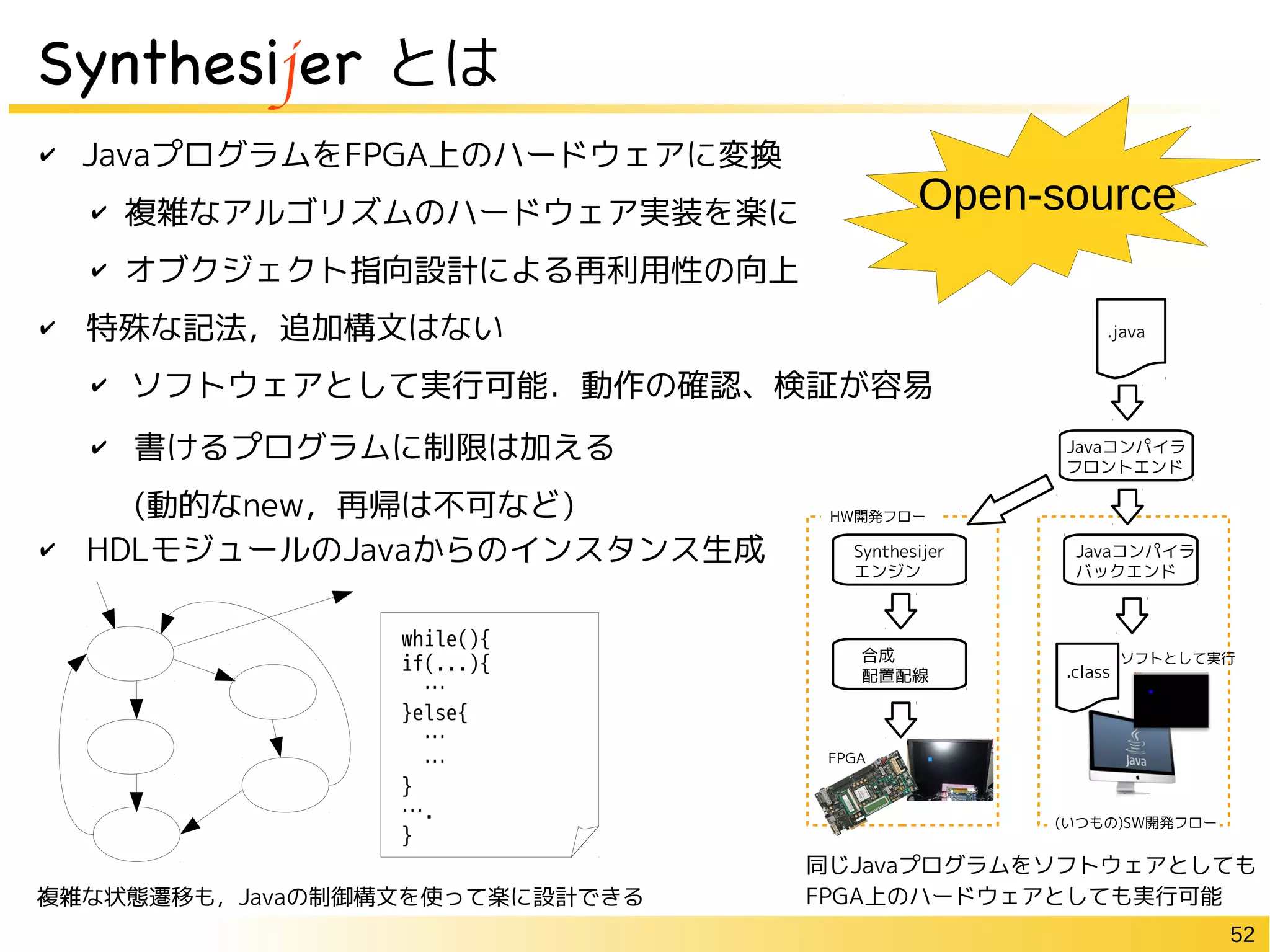

- 52. 52 Synthesijer とは ✔ JavaプログラムをFPGA上のハードウェアに変換 ✔複雑なアルゴリズムのハードウェア実装を楽に ✔ オブクジェクト指向設計による再利用性の向上 ✔ 特殊な記法，追加構文はない ✔ ソフトウェアとして実行可能．動作の確認、検証が容易 ✔ 書けるプログラムに制限は加える (動的なnew，再帰は不可など) ✔ HDLモジュールのJavaからのインスタンス生成 Javaコンパイラ フロントエンド Synthesijer エンジン Javaコンパイラ バックエンド 合成 配置配線 while(){ if(...){ … }else{ … … } …. } 複雑な状態遷移も，Javaの制御構文を使って楽に設計できる 同じJavaプログラムをソフトウェアとしても FPGA上のハードウェアとしても実行可能 Open-source

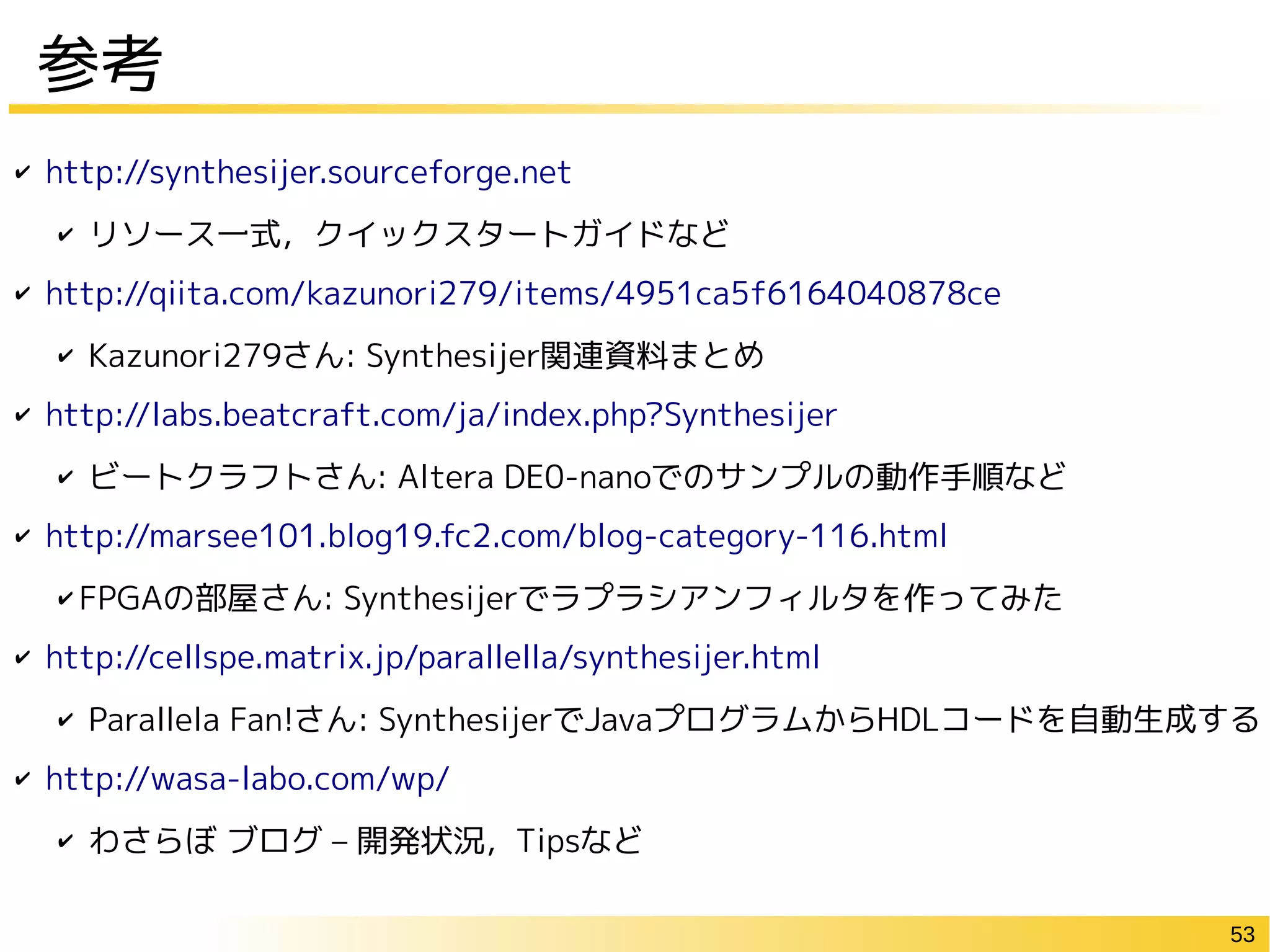

- 53. 53 参考 ✔ http://synthesijer.sourceforge.net ✔ リソース一式，クイックスタートガイドなど ✔http://qiita.com/kazunori279/items/4951ca5f6164040878ce ✔ Kazunori279さん: Synthesijer関連資料まとめ ✔ http://labs.beatcraft.com/ja/index.php?Synthesijer ✔ ビートクラフトさん: Altera DE0-nanoでのサンプルの動作手順など ✔ http://marsee101.blog19.fc2.com/blog-category-116.html ✔ FPGAの部屋さん: Synthesijerでラプラシアンフィルタを作ってみた ✔ http://cellspe.matrix.jp/parallella/synthesijer.html ✔ Parallela Fan!さん: SynthesijerでJavaプログラムからHDLコードを自動生成する ✔ http://wasa-labo.com/wp/ ✔ わさらぼ ブログ – 開発状況，Tipsなど
