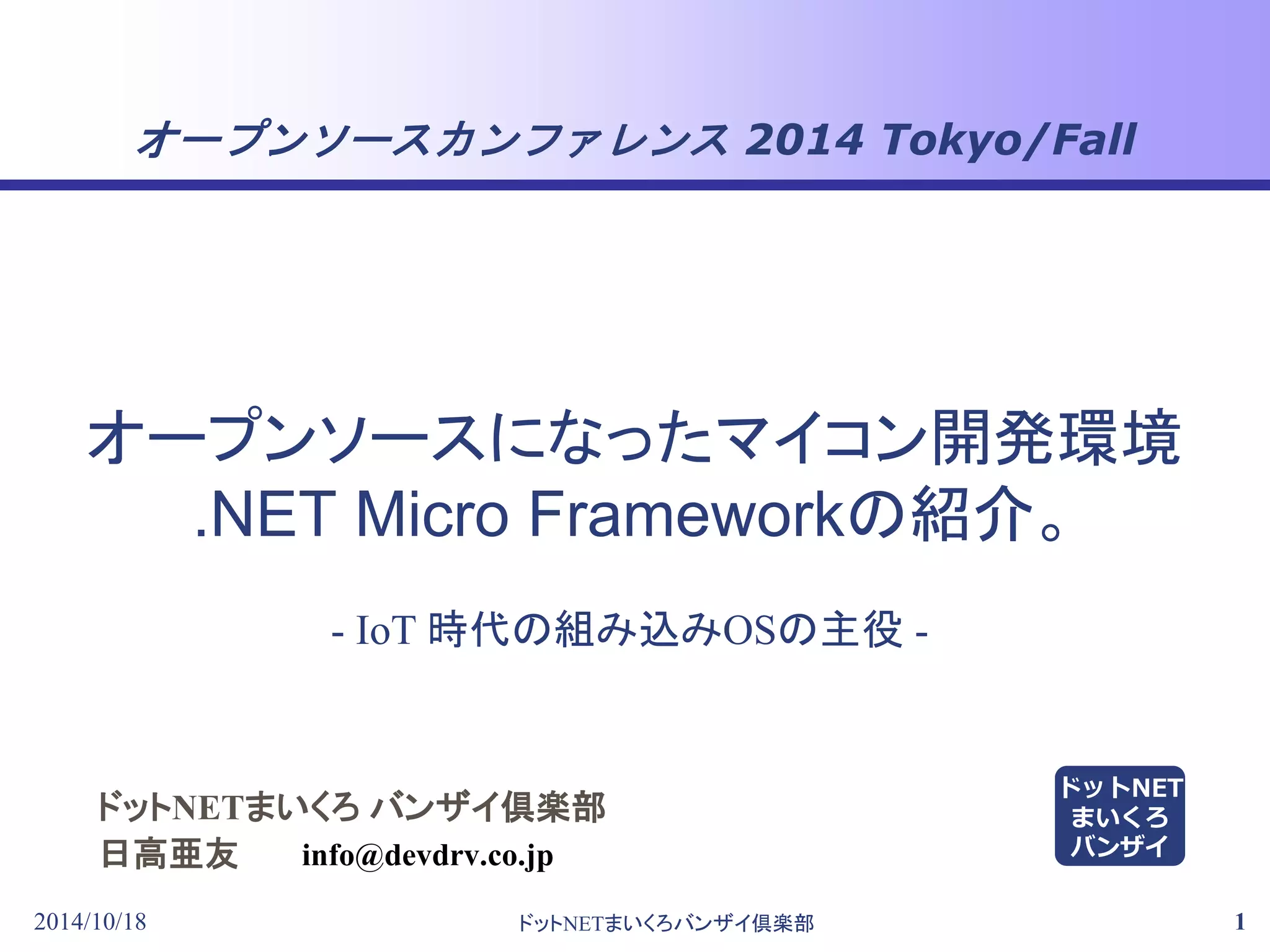

オープンソースカンファレンス2014 Tokyo/Fall
オープンソースになったマイコン開発環境
.NET Micro Frameworkの紹介。
- IoT 時代の組み込みOSの主役-
ドットNETまいくろバンザイ倶楽部
日高亜友
info@devdrv.co.jp
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部1

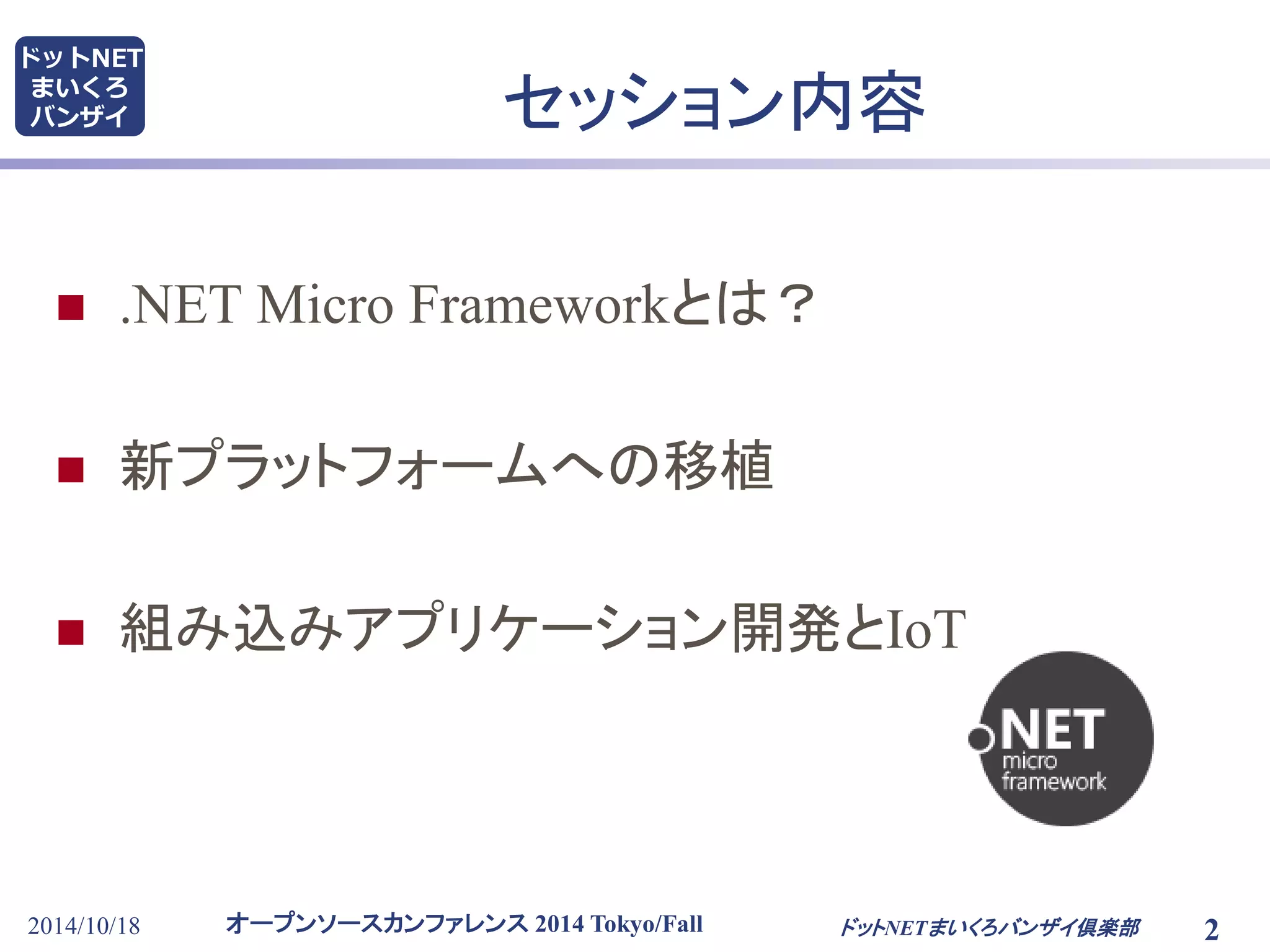

セッション内容
 .NET Micro Frameworkとは?
 新プラットフォームへの移植
 組み込みアプリケーション開発とIoT
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
2

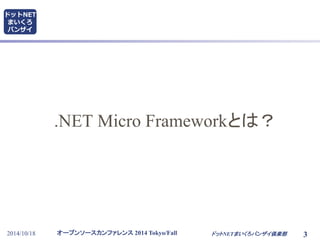

.NET Micro Frameworkとは?
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部3
.NET Micro Framework とは?
 Microsoft Research 開発の組み込みOS
 Visual C# / Visual Basicで開発したIL
.NET アセンブリを中間コードインタプリタで実行
 豊富なドライバとライブラリを標準装備
 オープンソース・ライセンスで公開(Apache V2)
 30種以上のプラットフォームに移植されて動作
 .NET Micro Framework (NETMF) 移植済みSOC
 業務アプリケーション・システム応用事例
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
4
ドットNET
まいくろ

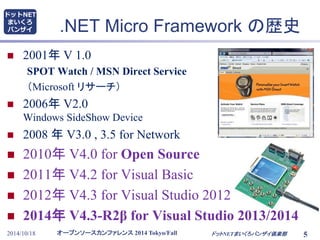

バンザイ.NET Micro Framework の歴史
 2001年V 1.0
SPOT Watch / MSN Direct Service
(Microsoft リサーチ)
 2006年V2.0
Windows SideShow Device
 2008 年V3.0 , 3.5 for Network
 2010年V4.0 for Open Source
 2011年V4.2 for Visual Basic
 2012年V4.3 for Visual Studio 2012
 2014年V4.3-R2β for Visual Studio 2013/2014
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部5
NETMFの本質
 本来は、Windows CE 未満のプラットフォーム用
組込みシステム向け製品となるはずだったOS
 (かつては)移植キット販売済
 (かつては)製品ライセンス販売予定
 2010年にオープンソース化
 Apache V2 ライセンス→無償で商用利用可能
 競合OSの台頭
⇒ 製品相当の機能・性能・品質を無料で公開
 2014年末に何かが起こるかも?
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
6
ドットNET
まいくろ

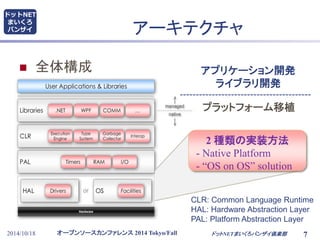

バンザイアーキテクチャ
 全体構成
オープンソースカンファレンス2014 Tokyo/Fall
アプリケーション開発
ライブラリ開発
プラットフォーム移植
2 種類の実装方法
- Native Platform
- “OS on OS” solution
CLR: Common Language Runtime
HAL: Hardware Abstraction Layer
PAL: Platform Abstraction Layer
2014/10/18 ドットNETまいくろバンザイ倶楽部7
ドットNET
まいくろ

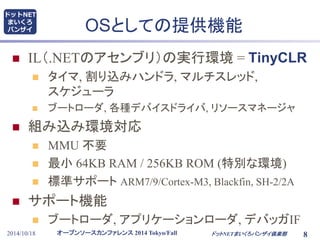

バンザイOSとしての提供機能
 IL(.NETのアセンブリ)の実行環境= TinyCLR
 タイマ, 割り込みハンドラ, マルチスレッド,
スケジューラ
 ブートローダ, 各種デバイスドライバ, リソースマネージャ
 組み込み環境対応
 MMU 不要
 最小64KB RAM / 256KB ROM (特別な環境)
 標準サポートARM7/9/Cortex-M3, Blackfin, SH-2/2A
 サポート機能
 ブートローダ, アプリケーションローダ, デバッガIF
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部8

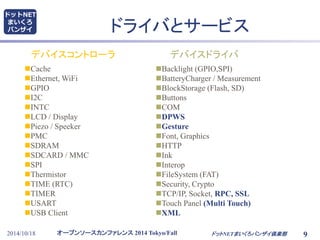

ドライバとサービス
デバイスコントローラデバイスドライバ
Cache
Ethernet, WiFi
GPIO
I2C
INTC
LCD / Display
Piezo / Speeker
PMC
SDRAM
SDCARD / MMC
SPI
Thermistor
TIME (RTC)
TIMER
USART
USB Client
Backlight (GPIO,SPI)
BatteryCharger / Measurement
BlockStorage (Flash, SD)
Buttons
COM
DPWS
Gesture
Font, Graphics
HTTP
Ink
Interop
FileSystem (FAT)
Security, Crypto
TCP/IP, Socket, RPC, SSL
Touch Panel (Multi Touch)
XML
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
9
ドットNET
まいくろ

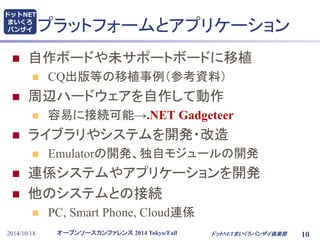

バンザイプラットフォームとアプリケーション
 自作ボードや未サポートボードに移植
 CQ出版等の移植事例(参考資料)
 周辺ハードウェアを自作して動作
 容易に接続可能→.NET Gadgeteer
 ライブラリやシステムを開発・改造
 Emulatorの開発、独自モジュールの開発
 連係システムやアプリケーションを開発
 他のシステムとの接続
 PC, Smart Phone, Cloud連係
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部10
SDK vs. PK (Porting Kit)
 SDK: 組み込みアプリケーション開発
 アプリケーション開発に必須
 Visual Studio / VC# Express に組み込んで使用
 Simulator, Debugger, Deployment Tools を含む
 PK: 動作プラットフォームの構築(移植)
 .NET Micro Framework の移植に必須
 ほかにクロスコンパイラ(+デバッガ)が必須
 ツール類を含めた全ソースコードが提供
 ほとんどをC++ で記述(一部アセンブラ, C, C#)
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
11
バージョンを
合わせる必要がある

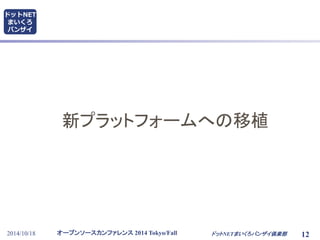

新プラットフォームへの移植
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部12
ドットNET
まいくろ

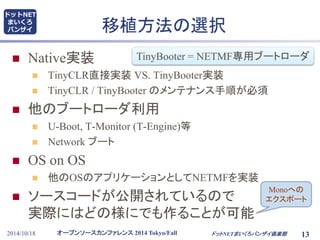

バンザイ移植方法の選択
 Native実装
TinyBooter = NETMF専用ブートローダ
 TinyCLR直接実装VS. TinyBooter実装
 TinyCLR / TinyBooter のメンテナンス手順が必須
 他のブートローダ利用
 U-Boot, T-Monitor (T-Engine)等
 Network ブート
 OS on OS
 他のOSのアプリケーションとしてNETMFを実装
 ソースコードが公開されているので
実際にはどの様にでも作ることが可能
オープンソースカンファレンス2014 Tokyo/Fall
Monoへの
エクスポート
2014/10/18 ドットNETまいくろバンザイ倶楽部13

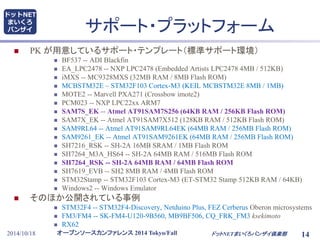

サポート・プラットフォーム
 PK が用意しているサポート・テンプレート(標準サポート環境)
 BF537 -- ADI Blackfin
 EA_LPC2478 -- NXP LPC2478 (Embedded Artists LPC2478 4MB / 512KB)
 iMXS -- MC9328MXS (32MB RAM / 8MB Flash ROM)
 MCBSTM32E – STM32F103 Cortex-M3 (KEIL MCBSTM32E 8MB / 1MB)
 MOTE2 -- Marvell PXA271 (Crossbow imote2)
 PCM023 -- NXP LPC22xx ARM7
 SAM7S_EK -- Atmel AT91SAM7S256 (64KB RAM / 256KB Flash ROM)
 SAM7X_EK -- Atmel AT91SAM7X512 (128KB RAM / 512KB Flash ROM)
 SAM9RL64 -- Atmel AT91SAM9RL64EK (64MB RAM / 256MB Flash ROM)
 SAM9261_EK -- Atmel AT91SAM9261EK (64MB RAM / 256MB Flash ROM)
 SH7216_RSK -- SH-2A 16MB SRAM / 1MB Flash ROM
 SH7264_M3A_HS64 -- SH-2A 64MB RAM / 516MB Flash ROM
 SH7264_RSK -- SH-2A 64MB RAM / 64MB Flash ROM
 SH7619_EVB -- SH2 8MB RAM / 4MB Flash ROM
 STM32Stamp -- STM32F103 Cortex-M3 (ET-STM32 Stamp 512KB RAM / 64KB)
 Windows2 -- Windows Emulator
 そのほか公開されている事例
 STM32F4 -- STM32F4-Discovery, Netduino Plus, FEZ Cerberus Oberon microsystems
 FM3/FM4 -- SK-FM4-U120-9B560, MB9BF506, CQ_FRK_FM3 ksekimoto
 RX62
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
14

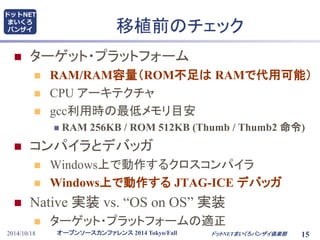

移植前のチェック
 ターゲット・プラットフォーム
 RAM/RAM容量(ROM不足はRAMで代用可能)
 CPU アーキテクチャ
 gcc利用時の最低メモリ目安
 RAM 256KB / ROM 512KB (Thumb / Thumb2 命令)
 コンパイラとデバッガ
 Windows上で動作するクロスコンパイラ
 Windows上で動作するJTAG-ICE デバッガ
 Native 実装vs. “OS on OS” 実装
 ターゲット・プラットフォームの適正
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
15

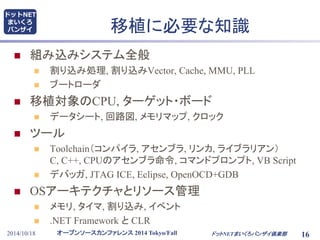

移植に必要な知識
 組み込みシステム全般
 割り込み処理, 割り込みVector, Cache, MMU, PLL
 ブートローダ
 移植対象のCPU, ターゲット・ボード
 データシート, 回路図, メモリマップ, クロック
 ツール
 Toolchain(コンパイラ, アセンブラ, リンカ, ライブラリアン)
C, C++, CPUのアセンブラ命令, コマンドプロンプト, VB Script
 デバッガ, JTAG ICE, Eclipse, OpenOCD+GDB
 OSアーキテクチャとリソース管理
 メモリ, タイマ, 割り込み, イベント
 .NET Framework とCLR
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
16
ソフトウェア環境とツール
 Visual Studio 2012 (VC++ 2012 exp, VC# 2012 exp も可)
Windows SDK 8.0 (MSBuild)
 .NET Micro Framework 4.3 SDK (QFE1)
 .NET Micro Framework 4.3 Porting Kit (QFE1)
 クロスコンパイラ, デバッガ
 推奨はARM RVDS, KEIL MDK
 gccはCodeSourcery arm-2014.05-28 (GCC 4.8.3まで)
一部ソースコードが非対応なので自力で問題解決
 クロス開発統合環境
 Eclipse (自分で作る場合も…)
 ソースコード管理
 7zip, WinMerge, VSS, svn, …
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
17

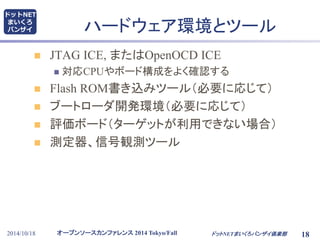

ハードウェア環境とツール
 JTAG ICE, またはOpenOCD ICE
 対応CPUやボード構成をよく確認する
 Flash ROM書き込みツール(必要に応じて)
 ブートローダ開発環境(必要に応じて)
 評価ボード(ターゲットが利用できない場合)
 測定器、信号観測ツール
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
18

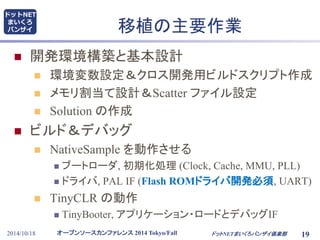

移植の主要作業
 開発環境構築と基本設計
 環境変数設定&クロス開発用ビルドスクリプト作成
 メモリ割当て設計&Scatter ファイル設定
 Solution の作成
 ビルド&デバッグ
 NativeSample を動作させる
 ブートローダ, 初期化処理(Clock, Cache, MMU, PLL)
 ドライバ, PAL IF (Flash ROMドライバ開発必須, UART)
 TinyCLR の動作
 TinyBooter, アプリケーション・ロードとデバッグIF
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
19
InterOpの実装
 NETMF標準APIに無いOS機能を
アプリケーションから呼び出す
 使用方法
 標準APIに無いドライバの実装
 例:USB Host ドライバ, Flash ROM管理,
 クリティカルな処理をCまたはアセンブラで記述して
アプリケーションから呼び出す
 実装方法
 C#でAPIを記述、コードをC/C++/アセンブラで記述
 パラメータ、リターン値、非同期処理、イベントが利用可能
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
20

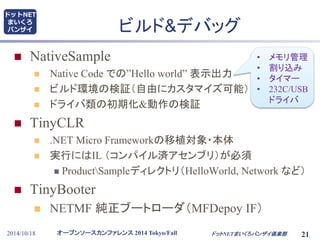

ビルド&デバッグ
 NativeSample
 Native Code での”Hello world” 表示出力
 ビルド環境の検証(自由にカスタマイズ可能)
 ドライバ類の初期化&動作の検証
 TinyCLR
 .NET Micro Frameworkの移植対象・本体
 実行にはIL (コンパイル済アセンブリ)が必須
• メモリ管理
• 割り込み
• タイマー
• 232C/USB
ドライバ
 ProductSampleディレクトリ(HelloWorld, Network など)
 TinyBooter
 NETMF 純正ブートローダ(MFDepoy IF)
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部21

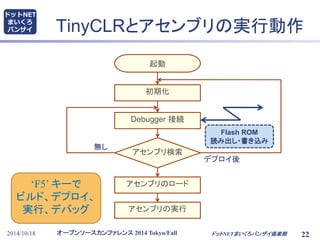

TinyCLRとアセンブリの実行動作
起動
初期化
Debugger 接続
アセンブリ検索
アセンブリのロード
アセンブリの実行
無し
‘F5’ キーで
ビルド、デプロイ、
実行、デバッグ
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
Flash ROM
読み出し・書き込み
デプロイ後
2014/10/18 ドットNETまいくろバンザイ倶楽部22

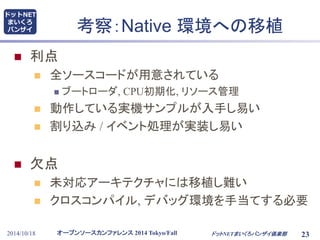

考察:Native 環境への移植
 利点
 全ソースコードが用意されている
 ブートローダ, CPU初期化, リソース管理
 動作している実機サンプルが入手し易い
 割り込み/ イベント処理が実装し易い
 欠点
 未対応アーキテクチャには移植し難い
 クロスコンパイル, デバッグ環境を手当てする必要
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
23
考察: OS on OS 環境への移植
 利点
 OSが用意している開発環境を流用可能
 JTAG-ICEの代わりにデバッガで代用可能
 1回移植すれば、同一OSへの移植が容易
 欠点
参考: .NET Micro Framework for Linux
 参考にするソースコードが用意されていない
 動作している実機サンプルが入手し難い
 OS依存APIを変換する作業(PAL層開発)が必須
(Timer, Event, Select, Socket, …)
 ドライバの移植数、作業工数はNativeよりも多い
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
24
組み込みアプリケーション開発
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部25
アプリケーション開発手順
 事前調査・基本設計
 Interface 仕様の確認(H/W, S/W, Network, …)
 コーディング
 Full .NET 環境用コードの流用
 ソースコード・デバッグ
.NET Gadgeteeer
 エミュレータ, オンライン・デバッガ
で簡単に!
 Full .NET 環境でのデバッグ(ソース流用化)
 デプロイ
 Flash ROM焼き, 配布用署名付きコード生成
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
26

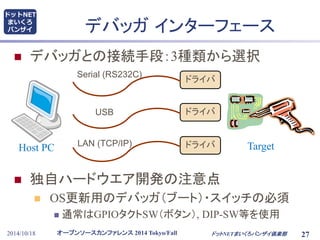

デバッガインターフェース
 デバッガとの接続手段:3種類から選択
ドライバ
ドライバ
ドライバ
 独自ハードウエア開発の注意点
 OS更新用のデバッガ(ブート)・スイッチの必須
 通常はGPIOタクトSW(ボタン), DIP-SW等を使用
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
27
Serial (RS232C)
USB
LAN (TCP/IP) Host PC Target
ドットNET
まいくろ

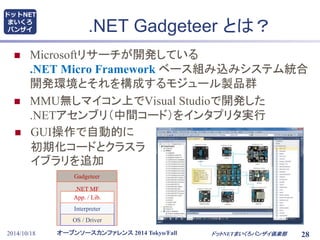

バンザイ.NET Gadgeteer とは?
 Microsoftリサーチが開発している
.NET Micro Framework ベース組み込みシステム統合
開発環境とそれを構成するモジュール製品群
 MMU無しマイコン上でVisual Studioで開発した
.NETアセンブリ(中間コード)をインタプリタ実行
 GUI操作で自動的に
初期化コードとクラスラ
イブラリを追加
Gadgeteer
.NET MF
App. / Lib.
Interpreter
OS / Driver
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部28
ドットNET
まいくろ

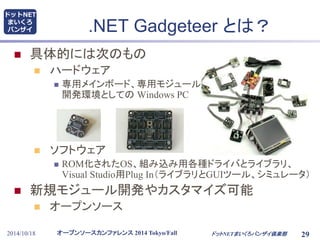

バンザイ.NET Gadgeteer とは?
 具体的には次のもの
 ハードウェア
 専用メインボード、専用モジュール群、
開発環境としてのWindows PC
 ソフトウェア
 ROM化されたOS、組み込み用各種ドライバとライブラリ、
Visual Studio用Plug In(ライブラリとGUIツール、シミュレータ)
 新規モジュール開発やカスタマイズ可能
 オープンソース
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部29
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18
.NET Gadgeteer とは?
 C#/VB言語レベルでライブラリと豊富なミドルウェアを提供
 プロトコル、グラフィック
 ファイルシステム
 サービス、マルチスレッド
 10種以上のCPUボードと
100種以上の
アクチュエータ,
センサー,
ネットワークアダプタ,
コネクティビティ,
ディスプレイ等の
モジュールを提供
ドットNETまいくろバンザイ倶楽部30
ドットNET
まいくろ

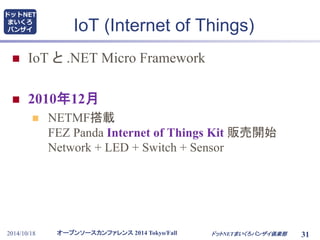

バンザイIoT (Internet of Things)
 IoT と.NET Micro Framework
 2010年12月
 NETMF搭載
FEZ Panda Internet of Things Kit 販売開始
Network + LED + Switch + Sensor
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部31

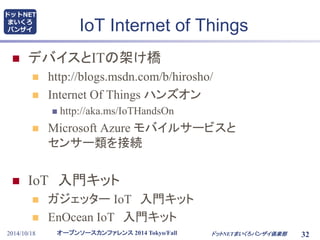

ドットNET
まいくろ
バンザイIoT Internet of Things
 デバイスとITの架け橋
 http://blogs.msdn.com/b/hirosho/
 Internet Of Things ハンズオン
 http://aka.ms/IoTHandsOn
 Microsoft Azure モバイルサービスと
センサー類を接続
 IoT 入門キット
 ガジェッターIoT 入門キット
 EnOcean IoT 入門キット
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部32
ドットNET
まいくろ

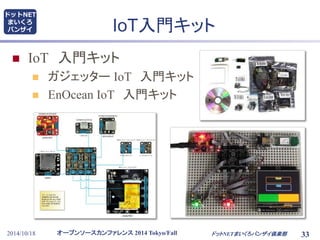

バンザイIoT入門キット
 IoT 入門キット
 ガジェッターIoT 入門キット
 EnOcean IoT 入門キット
オープンソースカンファレンス2014 Tokyo/Fall
2014/10/18 ドットNETまいくろバンザイ倶楽部33

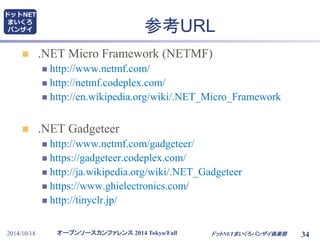

参考URL
 .NET Micro Framework (NETMF)
 http://www.netmf.com/
 http://netmf.codeplex.com/
 http://en.wikipedia.org/wiki/.NET_Micro_Framework
 .NET Gadgeteer
 http://www.netmf.com/gadgeteer/
 https://gadgeteer.codeplex.com/
 http://ja.wikipedia.org/wiki/.NET_Gadgeteer
 https://www.ghielectronics.com/
 http://tinyclr.jp/
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
34

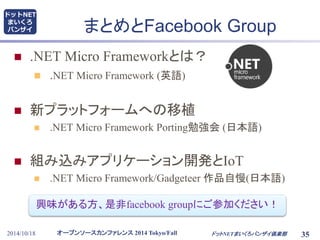

まとめとFacebook Group
 .NET Micro Frameworkとは?
 .NET Micro Framework (英語)
 新プラットフォームへの移植
 .NET Micro Framework Porting勉強会(日本語)
 組み込みアプリケーション開発とIoT
 .NET Micro Framework/Gadgeteer 作品自慢(日本語)
興味がある方、是非facebook groupにご参加ください!
オープンソースカンファレンス2014 Tokyo/Fall
ドットNET
まいくろ
バンザイ
2014/10/18 ドットNETまいくろバンザイ倶楽部
35

2014 1018 OSC-Fall Tokyo NETMF

  • 1.
    オープンソースカンファレンス2014 Tokyo/Fall オープンソースになったマイコン開発環境 .NET Micro Frameworkの紹介。 - IoT 時代の組み込みOSの主役- ドットNETまいくろバンザイ倶楽部 日高亜友 info@devdrv.co.jp ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部1
  • 2.
    セッション内容  .NETMicro Frameworkとは?  新プラットフォームへの移植  組み込みアプリケーション開発とIoT オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 2
  • 3.
    .NET Micro Frameworkとは? オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部3
  • 4.
    .NET Micro Frameworkとは?  Microsoft Research 開発の組み込みOS  Visual C# / Visual Basicで開発したIL .NET アセンブリを中間コードインタプリタで実行  豊富なドライバとライブラリを標準装備  オープンソース・ライセンスで公開(Apache V2)  30種以上のプラットフォームに移植されて動作  .NET Micro Framework (NETMF) 移植済みSOC  業務アプリケーション・システム応用事例 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 4
  • 5.
    ドットNET まいくろ バンザイ.NETMicro Framework の歴史  2001年V 1.0 SPOT Watch / MSN Direct Service (Microsoft リサーチ)  2006年V2.0 Windows SideShow Device  2008 年V3.0 , 3.5 for Network  2010年V4.0 for Open Source  2011年V4.2 for Visual Basic  2012年V4.3 for Visual Studio 2012  2014年V4.3-R2β for Visual Studio 2013/2014 オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部5
  • 6.
    NETMFの本質  本来は、WindowsCE 未満のプラットフォーム用 組込みシステム向け製品となるはずだったOS  (かつては)移植キット販売済  (かつては)製品ライセンス販売予定  2010年にオープンソース化  Apache V2 ライセンス→無償で商用利用可能  競合OSの台頭 ⇒ 製品相当の機能・性能・品質を無料で公開  2014年末に何かが起こるかも? オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 6
  • 7.
    ドットNET まいくろ バンザイアーキテクチャ  全体構成 オープンソースカンファレンス2014 Tokyo/Fall アプリケーション開発 ライブラリ開発 プラットフォーム移植 2 種類の実装方法 - Native Platform - “OS on OS” solution CLR: Common Language Runtime HAL: Hardware Abstraction Layer PAL: Platform Abstraction Layer 2014/10/18 ドットNETまいくろバンザイ倶楽部7
  • 8.
    ドットNET まいくろ バンザイOSとしての提供機能  IL(.NETのアセンブリ)の実行環境= TinyCLR  タイマ, 割り込みハンドラ, マルチスレッド, スケジューラ  ブートローダ, 各種デバイスドライバ, リソースマネージャ  組み込み環境対応  MMU 不要  最小64KB RAM / 256KB ROM (特別な環境)  標準サポートARM7/9/Cortex-M3, Blackfin, SH-2/2A  サポート機能  ブートローダ, アプリケーションローダ, デバッガIF オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部8
  • 9.
    ドライバとサービス デバイスコントローラデバイスドライバ Cache Ethernet, WiFi GPIO I2C INTC LCD / Display Piezo / Speeker PMC SDRAM SDCARD / MMC SPI Thermistor TIME (RTC) TIMER USART USB Client Backlight (GPIO,SPI) BatteryCharger / Measurement BlockStorage (Flash, SD) Buttons COM DPWS Gesture Font, Graphics HTTP Ink Interop FileSystem (FAT) Security, Crypto TCP/IP, Socket, RPC, SSL Touch Panel (Multi Touch) XML オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 9
  • 10.
    ドットNET まいくろ バンザイプラットフォームとアプリケーション  自作ボードや未サポートボードに移植  CQ出版等の移植事例(参考資料)  周辺ハードウェアを自作して動作  容易に接続可能→.NET Gadgeteer  ライブラリやシステムを開発・改造  Emulatorの開発、独自モジュールの開発  連係システムやアプリケーションを開発  他のシステムとの接続  PC, Smart Phone, Cloud連係 オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部10
  • 11.
    SDK vs. PK(Porting Kit)  SDK: 組み込みアプリケーション開発  アプリケーション開発に必須  Visual Studio / VC# Express に組み込んで使用  Simulator, Debugger, Deployment Tools を含む  PK: 動作プラットフォームの構築(移植)  .NET Micro Framework の移植に必須  ほかにクロスコンパイラ(+デバッガ)が必須  ツール類を含めた全ソースコードが提供  ほとんどをC++ で記述(一部アセンブラ, C, C#) オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 11 バージョンを 合わせる必要がある
  • 12.
    新プラットフォームへの移植 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部12
  • 13.
    ドットNET まいくろ バンザイ移植方法の選択  Native実装 TinyBooter = NETMF専用ブートローダ  TinyCLR直接実装VS. TinyBooter実装  TinyCLR / TinyBooter のメンテナンス手順が必須  他のブートローダ利用  U-Boot, T-Monitor (T-Engine)等  Network ブート  OS on OS  他のOSのアプリケーションとしてNETMFを実装  ソースコードが公開されているので 実際にはどの様にでも作ることが可能 オープンソースカンファレンス2014 Tokyo/Fall Monoへの エクスポート 2014/10/18 ドットNETまいくろバンザイ倶楽部13
  • 14.
    サポート・プラットフォーム  PKが用意しているサポート・テンプレート(標準サポート環境)  BF537 -- ADI Blackfin  EA_LPC2478 -- NXP LPC2478 (Embedded Artists LPC2478 4MB / 512KB)  iMXS -- MC9328MXS (32MB RAM / 8MB Flash ROM)  MCBSTM32E – STM32F103 Cortex-M3 (KEIL MCBSTM32E 8MB / 1MB)  MOTE2 -- Marvell PXA271 (Crossbow imote2)  PCM023 -- NXP LPC22xx ARM7  SAM7S_EK -- Atmel AT91SAM7S256 (64KB RAM / 256KB Flash ROM)  SAM7X_EK -- Atmel AT91SAM7X512 (128KB RAM / 512KB Flash ROM)  SAM9RL64 -- Atmel AT91SAM9RL64EK (64MB RAM / 256MB Flash ROM)  SAM9261_EK -- Atmel AT91SAM9261EK (64MB RAM / 256MB Flash ROM)  SH7216_RSK -- SH-2A 16MB SRAM / 1MB Flash ROM  SH7264_M3A_HS64 -- SH-2A 64MB RAM / 516MB Flash ROM  SH7264_RSK -- SH-2A 64MB RAM / 64MB Flash ROM  SH7619_EVB -- SH2 8MB RAM / 4MB Flash ROM  STM32Stamp -- STM32F103 Cortex-M3 (ET-STM32 Stamp 512KB RAM / 64KB)  Windows2 -- Windows Emulator  そのほか公開されている事例  STM32F4 -- STM32F4-Discovery, Netduino Plus, FEZ Cerberus Oberon microsystems  FM3/FM4 -- SK-FM4-U120-9B560, MB9BF506, CQ_FRK_FM3 ksekimoto  RX62 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 14
  • 15.
    移植前のチェック  ターゲット・プラットフォーム  RAM/RAM容量(ROM不足はRAMで代用可能)  CPU アーキテクチャ  gcc利用時の最低メモリ目安  RAM 256KB / ROM 512KB (Thumb / Thumb2 命令)  コンパイラとデバッガ  Windows上で動作するクロスコンパイラ  Windows上で動作するJTAG-ICE デバッガ  Native 実装vs. “OS on OS” 実装  ターゲット・プラットフォームの適正 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 15
  • 16.
    移植に必要な知識  組み込みシステム全般  割り込み処理, 割り込みVector, Cache, MMU, PLL  ブートローダ  移植対象のCPU, ターゲット・ボード  データシート, 回路図, メモリマップ, クロック  ツール  Toolchain(コンパイラ, アセンブラ, リンカ, ライブラリアン) C, C++, CPUのアセンブラ命令, コマンドプロンプト, VB Script  デバッガ, JTAG ICE, Eclipse, OpenOCD+GDB  OSアーキテクチャとリソース管理  メモリ, タイマ, 割り込み, イベント  .NET Framework とCLR オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 16
  • 17.
    ソフトウェア環境とツール  VisualStudio 2012 (VC++ 2012 exp, VC# 2012 exp も可) Windows SDK 8.0 (MSBuild)  .NET Micro Framework 4.3 SDK (QFE1)  .NET Micro Framework 4.3 Porting Kit (QFE1)  クロスコンパイラ, デバッガ  推奨はARM RVDS, KEIL MDK  gccはCodeSourcery arm-2014.05-28 (GCC 4.8.3まで) 一部ソースコードが非対応なので自力で問題解決  クロス開発統合環境  Eclipse (自分で作る場合も…)  ソースコード管理  7zip, WinMerge, VSS, svn, … オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 17
  • 18.
    ハードウェア環境とツール  JTAGICE, またはOpenOCD ICE  対応CPUやボード構成をよく確認する  Flash ROM書き込みツール(必要に応じて)  ブートローダ開発環境(必要に応じて)  評価ボード(ターゲットが利用できない場合)  測定器、信号観測ツール オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 18
  • 19.
    移植の主要作業  開発環境構築と基本設計  環境変数設定&クロス開発用ビルドスクリプト作成  メモリ割当て設計&Scatter ファイル設定  Solution の作成  ビルド&デバッグ  NativeSample を動作させる  ブートローダ, 初期化処理(Clock, Cache, MMU, PLL)  ドライバ, PAL IF (Flash ROMドライバ開発必須, UART)  TinyCLR の動作  TinyBooter, アプリケーション・ロードとデバッグIF オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 19
  • 20.
    InterOpの実装  NETMF標準APIに無いOS機能を アプリケーションから呼び出す  使用方法  標準APIに無いドライバの実装  例:USB Host ドライバ, Flash ROM管理,  クリティカルな処理をCまたはアセンブラで記述して アプリケーションから呼び出す  実装方法  C#でAPIを記述、コードをC/C++/アセンブラで記述  パラメータ、リターン値、非同期処理、イベントが利用可能 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 20
  • 21.
    ビルド&デバッグ  NativeSample  Native Code での”Hello world” 表示出力  ビルド環境の検証(自由にカスタマイズ可能)  ドライバ類の初期化&動作の検証  TinyCLR  .NET Micro Frameworkの移植対象・本体  実行にはIL (コンパイル済アセンブリ)が必須 • メモリ管理 • 割り込み • タイマー • 232C/USB ドライバ  ProductSampleディレクトリ(HelloWorld, Network など)  TinyBooter  NETMF 純正ブートローダ(MFDepoy IF) オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部21
  • 22.
    TinyCLRとアセンブリの実行動作 起動 初期化 Debugger 接続 アセンブリ検索 アセンブリのロード アセンブリの実行 無し ‘F5’ キーで ビルド、デプロイ、 実行、デバッグ オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ Flash ROM 読み出し・書き込み デプロイ後 2014/10/18 ドットNETまいくろバンザイ倶楽部22
  • 23.
    考察:Native 環境への移植 利点  全ソースコードが用意されている  ブートローダ, CPU初期化, リソース管理  動作している実機サンプルが入手し易い  割り込み/ イベント処理が実装し易い  欠点  未対応アーキテクチャには移植し難い  クロスコンパイル, デバッグ環境を手当てする必要 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 23
  • 24.
    考察: OS onOS 環境への移植  利点  OSが用意している開発環境を流用可能  JTAG-ICEの代わりにデバッガで代用可能  1回移植すれば、同一OSへの移植が容易  欠点 参考: .NET Micro Framework for Linux  参考にするソースコードが用意されていない  動作している実機サンプルが入手し難い  OS依存APIを変換する作業(PAL層開発)が必須 (Timer, Event, Select, Socket, …)  ドライバの移植数、作業工数はNativeよりも多い オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 24
  • 25.
    組み込みアプリケーション開発 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部25
  • 26.
    アプリケーション開発手順  事前調査・基本設計  Interface 仕様の確認(H/W, S/W, Network, …)  コーディング  Full .NET 環境用コードの流用  ソースコード・デバッグ .NET Gadgeteeer  エミュレータ, オンライン・デバッガ で簡単に!  Full .NET 環境でのデバッグ(ソース流用化)  デプロイ  Flash ROM焼き, 配布用署名付きコード生成 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 26
  • 27.
    デバッガインターフェース  デバッガとの接続手段:3種類から選択 ドライバ ドライバ ドライバ  独自ハードウエア開発の注意点  OS更新用のデバッガ(ブート)・スイッチの必須  通常はGPIOタクトSW(ボタン), DIP-SW等を使用 オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 27 Serial (RS232C) USB LAN (TCP/IP) Host PC Target
  • 28.
    ドットNET まいくろ バンザイ.NETGadgeteer とは?  Microsoftリサーチが開発している .NET Micro Framework ベース組み込みシステム統合 開発環境とそれを構成するモジュール製品群  MMU無しマイコン上でVisual Studioで開発した .NETアセンブリ(中間コード)をインタプリタ実行  GUI操作で自動的に 初期化コードとクラスラ イブラリを追加 Gadgeteer .NET MF App. / Lib. Interpreter OS / Driver オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部28
  • 29.
    ドットNET まいくろ バンザイ.NETGadgeteer とは?  具体的には次のもの  ハードウェア  専用メインボード、専用モジュール群、 開発環境としてのWindows PC  ソフトウェア  ROM化されたOS、組み込み用各種ドライバとライブラリ、 Visual Studio用Plug In(ライブラリとGUIツール、シミュレータ)  新規モジュール開発やカスタマイズ可能  オープンソース オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部29
  • 30.
    オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 .NET Gadgeteer とは?  C#/VB言語レベルでライブラリと豊富なミドルウェアを提供  プロトコル、グラフィック  ファイルシステム  サービス、マルチスレッド  10種以上のCPUボードと 100種以上の アクチュエータ, センサー, ネットワークアダプタ, コネクティビティ, ディスプレイ等の モジュールを提供 ドットNETまいくろバンザイ倶楽部30
  • 31.
    ドットNET まいくろ バンザイIoT(Internet of Things)  IoT と.NET Micro Framework  2010年12月  NETMF搭載 FEZ Panda Internet of Things Kit 販売開始 Network + LED + Switch + Sensor オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部31
  • 32.
    ドットNET まいくろ バンザイIoTInternet of Things  デバイスとITの架け橋  http://blogs.msdn.com/b/hirosho/  Internet Of Things ハンズオン  http://aka.ms/IoTHandsOn  Microsoft Azure モバイルサービスと センサー類を接続  IoT 入門キット  ガジェッターIoT 入門キット  EnOcean IoT 入門キット オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部32
  • 33.
    ドットNET まいくろ バンザイIoT入門キット  IoT 入門キット  ガジェッターIoT 入門キット  EnOcean IoT 入門キット オープンソースカンファレンス2014 Tokyo/Fall 2014/10/18 ドットNETまいくろバンザイ倶楽部33
  • 34.
    参考URL  .NETMicro Framework (NETMF)  http://www.netmf.com/  http://netmf.codeplex.com/  http://en.wikipedia.org/wiki/.NET_Micro_Framework  .NET Gadgeteer  http://www.netmf.com/gadgeteer/  https://gadgeteer.codeplex.com/  http://ja.wikipedia.org/wiki/.NET_Gadgeteer  https://www.ghielectronics.com/  http://tinyclr.jp/ オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 34
  • 35.
    まとめとFacebook Group .NET Micro Frameworkとは?  .NET Micro Framework (英語)  新プラットフォームへの移植  .NET Micro Framework Porting勉強会(日本語)  組み込みアプリケーション開発とIoT  .NET Micro Framework/Gadgeteer 作品自慢(日本語) 興味がある方、是非facebook groupにご参加ください! オープンソースカンファレンス2014 Tokyo/Fall ドットNET まいくろ バンザイ 2014/10/18 ドットNETまいくろバンザイ倶楽部 35
