2014年1月15日にmixiで開催された OpenContrail勉強会の発表資料になります。 みんなでOpenContrailのコードの世界を探検してみましょう!

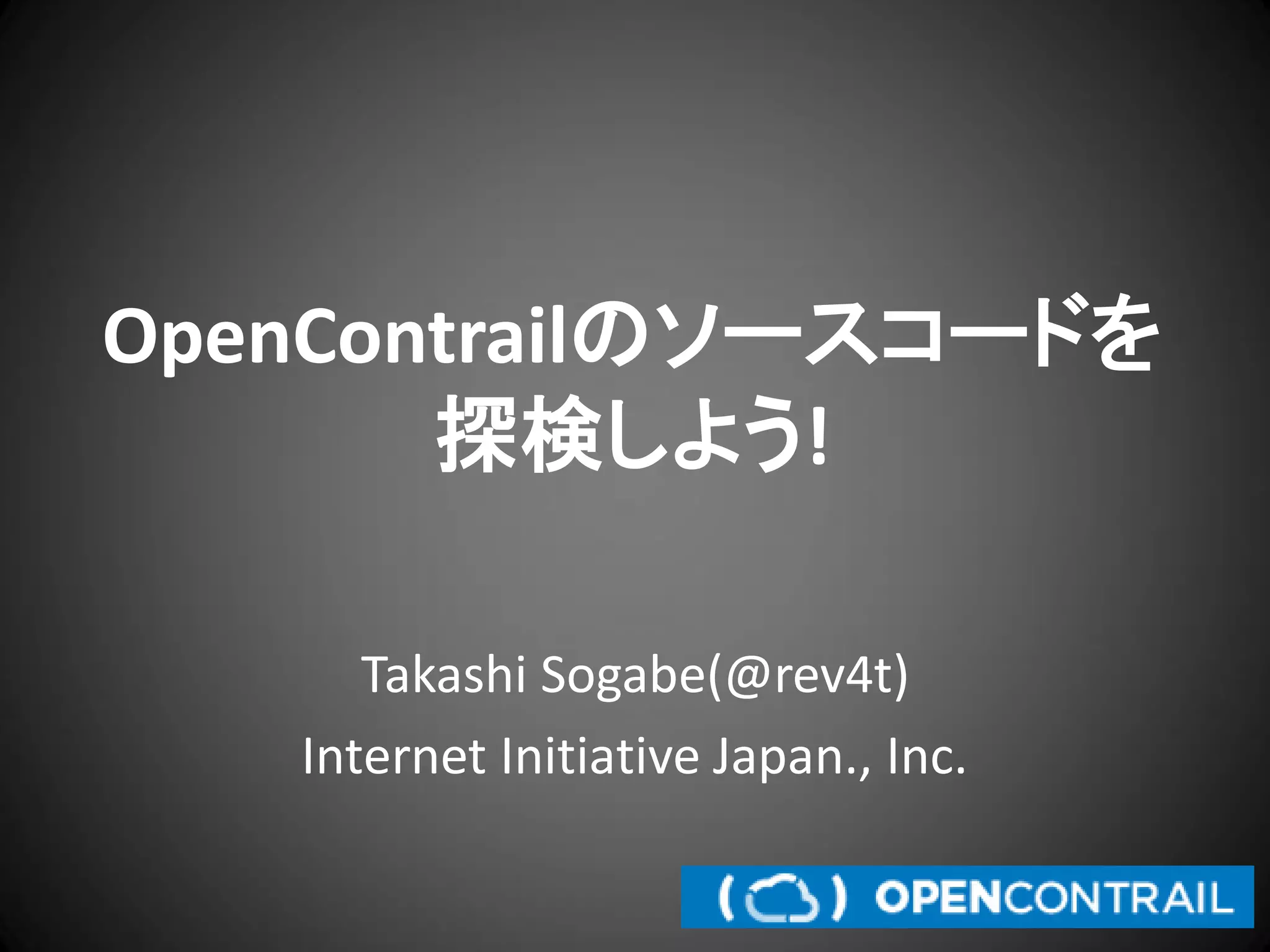

1. OpenContrailのソースコードを
探検しよう!
Takashi Sogabe(@rev4t)
Internet Initiative Japan., Inc.

2. 自己紹介
• Takashi Sogabe (@rev4t)
• IIJで新サービスやデバイスの開発をしていま
す
http://seil.jp/
http://sacm.jp/

3. OpenContrail情報源
• http://opencontrail.org/getting-started/
– 開発に必要な情報が集結している
• https://github.com/Juniper/contrail-vnc
– opencontrailをビルドするためのスクリプト
– SCons (Pythonベースのビルドツール)でビルドす
る
• https://github.com/dsetia/devstack
– opencontrail対応のdevstack

4. OpenContrail ビルド環境
• Ubuntu12.04LTSサーバ
– Ubuntu13.10やFC17でも大丈夫
– devstack を使う場合は、contrail/README を読ん
でビルド環境を作る

5. devstackの準備(1)
• 必要なパッケージをインストール
$ sudo apt-get update; sudo apt-get upgrade
$ sudo apt-get install git-core
$ sudo apt-get install build-essential pkg-config linux-headers-virtual
$ ssh-keygen
(sshのkeyをgithubに登録する)
$ ssh –T git@github.com
(正しく登録できていれば、”You’ve successfully authenticated” と返ってくる)
$ git clone https://github.com/dsetia/devstack

6. devstackの準備(2)
• localrcを作成する
$ cp contrail/localrc-single localrc
$ vi localrc
localrc (環境に合わせて適宜書き換える)
…
PHYSICAL_INTERFACE=eth0
SERVICE_HOST=192.168.0.1

7. devstackの準備(3)
• ビルドスクリプトの実行
– スクリプトの実行が完了すると、OpenStackと
opencontrailのプロセスが起動する
$ ./stack.sh
$ tail log/stack.log
…
S2014-01-10 23:53:24 stack.sh completed in 4584 seconds.
$ screen –ls
There are screens on:
5060.contrail (01/10/14 23:51:03) (Detached)
32518.stack (01/10/14 23:50:29) (Detached)
2 Sockets in /var/run/screen/S-userx.

8. ソースコード一覧(1)
• /opt/stack/contrail/
– controller/
• opencontrail controller ソースコード
– vrouter/
• vrouter ソースコード
– third_party/
• 3rd party のソースコード
– build/
• devstack ビルドディレクトリ

9. ソースコード一覧(2)
• /opt/stack/neutron/
– plugins/juniper/
• Neutron opencontrail plugin
• 2014年1月現在、本家には取り込まれていない
• https://github.com/dsetia/neutron.git

10. OpenContrail アーキテクチャ

11. コンポーネント一覧(1)
• Configuration node
– 抽象化された設定情報(high-level data model)を
保持
– 各ネットワーク機器向けの low-level data model
への変換(compile)
– 分散Database
• Cassandra をNoSQLとして利用

12. コンポーネント一覧(2)
• Control node
– Control plane を担う
– XMPP(又は BGP + netconf)をプロトコルに用いる
• Analytics node
– 統計情報やログ、エラー等を収集して解析する
• Compute node
– 仮想マシンのホスト
– vRouterが組み込まれる

13. Control Plane
REST-API
Analytics
node
Analytics
node
Configuration
node
Configuration
node
IF-MAP
Control
node
iBGP
Control
node
BGP,Netconf
XMPP
Compute
node
Gateway
node
Service
node

14. Compute Node (vRouter)

15. vRouter agent
• contrail/controller/src/vnsw
– 全てC++で書かれている (vnswad daemon)
– 設定ファイル: /etc/contrail/agent.conf
• XMPPを用いて Controller node から制御情報を交換
する
• Low level configuration を XMPPを用いてController
nodeから受け取る
• Analytics情報を Analytics node に送信する
• Forwarding情報の登録
• Forwarding Policy の適用
• DHCP/ARP/DNS/MDNS Proxy

16. vRouter Forwarding Plane

17. vRouter(Linux kernel)
• Linux Kernel Module
– contrail/vrouter
• Overlay Protocol の Encap/Decap
– MPLS over GRE
– MPLS over UDP
– VXLAN
• MPLSパケットの処理
– VNIに従い、適切なRouting Instanceに振り分け
– パケットの lookup及び転送処理
– Flow table に載っていないパケット(一発目のパケット)に
ついては vRouter Agent に問い合わせて flow tableを追
加する

18. Control Node

19. REST-API
• controller/src/config/api-server
– Python Package
• vnc-cfg-api-server
• vnc-api (client library)
– default port: 8082 (/etc/contrail/api_server.conf)
• REST-API
– curl http://localhost:8082/ | json_pp | more

20. control-node
• controller/src/control-node/
– Python Package: Control-Node
– 心臓部は C++ で書かれている (control-node daemon)
•
•
•
•
IF-MAPプロトコル経由でconfig node から設定情報を受信
他の control node との iBGPピアリング(East-West)
vRouter agent とのXMPPによる経路交換
特定の種類のトラフィックについては control-nodeが proxy
の役目を担う
• gateway node との経路交換(bgp + netconf)
– netconfによるコンフィグ設定は、現時点ではコードパスを通ら
ない模様 (method自体は存在している)

21. Configuration Node

22. DB / MQ
• Cassandra
– 永続的なデータの保存に用いる
• Redis
– Message Bus (Message Queue)として用いる

23. generateDS
• XML Schema -> 言語バインディング自動生成
ツール
– C++, Python, Java に対応
– REST APIのモデル毎のコードも自動生成される
– https://github.com/juniper/contrail-generateDS
– config/api-server/SConscript
• src/schema 以下の xml schema ファイルから各言語向
けのinterfaceを自動生成
• 例) build/debug/config/apiserver/vnc_config_api_server/gen/*.py

24. Schema Transformer
• controller/src/config/schema-transformer
– Python package: schema-transformer
– high level data model の変更がmessage bus から
通知されると、該当する low level data modelに変
換する
• 現在対応している low level data model は BGP

25. Neutron plugin
• opencontrail REST-APIを用いてネットワーク設
定を行なう
– 設定ファイル:
/etc/neutron/plugins/juniper/contrail/ContrailPlu
gin.ini
– neutron/plugins/juniper/contrail/ctdb/
• config_db.py
• vnc-api(Python版 contrail API client)の使い方を学ぶの
にお勧め

26. zookeeper
• Configuration Node
– Service discovery
• vRouter agentは何処のControl node(active-active pair)
に問い合わせると良いか
– Subnet allocate/create/free
• 厳密なロックが必要なため?

27. 分かったこと
• 各モジュールの独立性が高い
– 拡張、修正が比較的容易にできる
– Northbound API (REST-API)だけで全ての制御が可能
– OpenStack以外に独自の Orchestration Layer を持っている事業
者でもOpenContrailを使える
• スケールアウト性の高い設計
– Database
• Cassandraを用いた分散DB
• 一部 zookeeper を用いている
– Messaging
• Redisを用いた Message Bus
– Forwarding
• vRouterを用いた分散Forwarding
• Forwardingについては kernel moduleでの実装により高速化を実現
