20130803 OSC@Kyoto CloudStackユーザー会

今まさに
Apache CloudStackが熱い！
～使ってみよう CloudStack～
⽇日本CloudStackユーザー会
Japan CloudStack User Group
Copyright (C) 2013 Japan CloudStack User Group All Rights Reserved. 1

2013年年08⽉月03⽇日
⽇日本CloudStackユーザー会
@MayumiK0

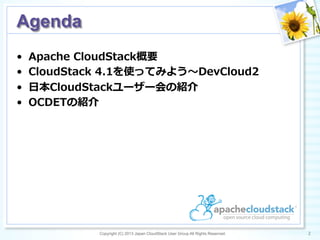

Agenda
•  Apache CloudStack概要
•  CloudStack 4.1を使ってみよう〜～DevCloud2
•  ⽇日本CloudStackユーザー会の紹介
•  OCDETの紹介


Self-introduction
•  @MayumiK0 オーじゃなくてゼロです
⽇日本CloudStackユーザー会会⻑⾧長
⼀一般社団法⼈人クラウド利利⽤用促進機構技術アドバイザー
•  主にCloudStackをさわってますが、何でも屋
•  どちらかというと実はネットワークのが好き
•  家に19inchのフルラックがあるけど、殆どただの棚と
化している
•  とにかくビール重要

Apache CloudStack概要

ところでみなさん
CloudStackをさわったこと
ある⽅方は
どれくらい
いらっしゃいますか？

なかなか機会が
ないですよね
勉強会で
「マシン2台は必要」
とか⾔言われたり

後ほど
簡単に試せる⽅方法を
ご説明しますので
しばらく
お待ちください

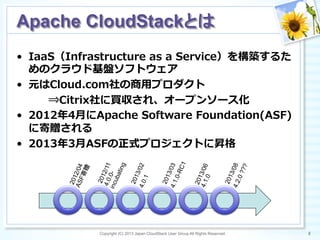

•  IaaS（Infrastructure as a Service）を構築するた
めのクラウド基盤ソフトウェア
•  元はCloud.com社の商⽤用プロダクト
⇒Citrix社に買収され、オープンソース化
•  2012年年4⽉月にApache Software Foundation(ASF)
に寄贈される
•  2013年年3⽉月ASFの正式プロジェクトに昇格

Apache CloudStackとは

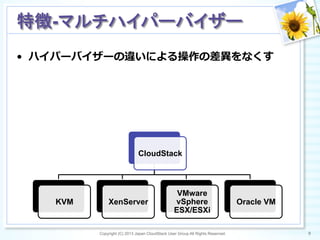

特徴-マルチハイパーバイザー
•  ハイパーバイザーの違いによる操作の差異異をなくす
CloudStack
KVM XenServer
VMware
vSphere
ESX/ESXi
Oracle VM

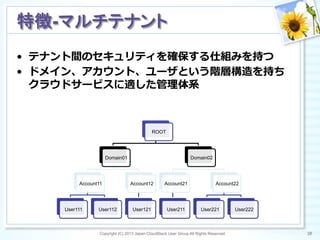

特徴-マルチテナント
•  テナント間のセキュリティを確保する仕組みを持つ
•  ドメイン、アカウント、ユーザという階層構造を持ち
クラウドサービスに適した管理理体系
ROOT
Domain01
Account11
User111 User112
Account12
User121
Domain02
Account21
User211
Account22
User221 User222

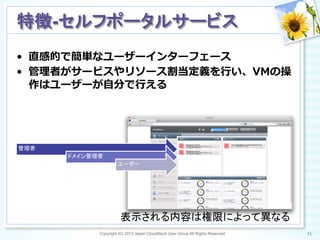

特徴-セルフポータルサービス
•  直感的で簡単なユーザーインターフェース
•  管理理者がサービスやリソース割当定義を⾏行行い、VMの操
作はユーザーが⾃自分で⾏行行える
管理者
ドメイン管理者
ユーザー
表示される内容は権限によって異なる

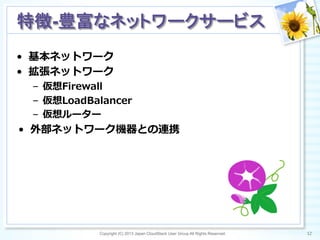

特徴-豊富なネットワークサービス
•  基本ネットワーク
•  拡張ネットワーク
–  仮想Firewall
–  仮想LoadBalancer
–  仮想ルーター
•  外部ネットワーク機器との連携

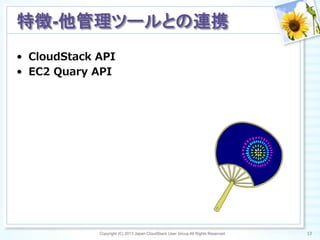

特徴-他管理ツールとの連携
•  CloudStack API
•  EC2 Quary API

Apache CloudStack
アーキテクチャ

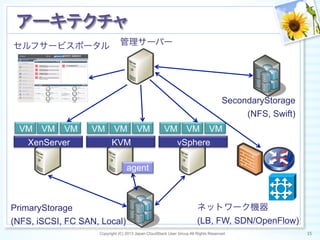

アーキテクチャ
管理サーバーセルフサービスポータル
XenServer
VM VM VM
KVM
VM VM VM
vSphere
VM VM VM
agent
PrimaryStorage
(NFS, iSCSI, FC SAN, Local)
ネットワーク機器
(LB, FW, SDN/OpenFlow)
SecondaryStorage
(NFS, Swift)

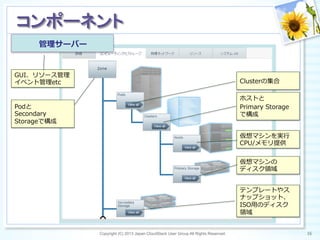

コンポーネント
GUI、リソース管理理
イベント管理理etc
管理理サーバー
仮想マシンを実⾏行行
CPU/メモリ提供
仮想マシンの
ディスク領領域
ホストと
Primary Storage
で構成
Clusterの集合
Podと
Secondary
Storageで構成
テンプレートやス
ナップショット、
ISO⽤用のディスク
領領域

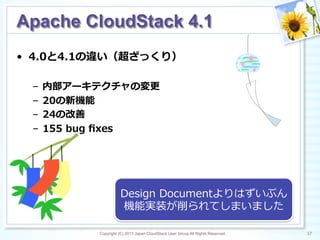

Apache CloudStack 4.1
•  4.0と4.1の違い（超ざっくり）
–  内部アーキテクチャの変更更
–  20の新機能
–  24の改善
–  155 bug ﬁxes
Design Documentよりはずいぶん
機能実装が削られてしまいました


Design Documents
Apache CloudStack UIX
Autoscaling
Javelin
EC2 -‐‑‒ Functional Spec for Query API support
Reset SSH key Functional Spec
Network inline mode functional spec
UI -‐‑‒ Dynamic Tooltip
CloudStack API refactoring
API Request Throttling
AWS-‐‑‒Style Regions
Event Notiﬁcation with
　　message oriented middleware Proposal
Raise cluster size limit to 16 on VMware
Support non-‐‑‒contiguous VLAN ranges
Site-‐‑‒to-‐‑‒Site VPN 2.0
Persistent Networks
CPU and Memory OverCommit
S3-‐‑‒based secondary Storage
Cluster Tags
Resize Data Volumes
FS Investigate and add back KVM
　　snapshot support
Add Remove Networks to VMs
IPv6 support
API Discovery Service
Egress ﬁrewall rules for guest network
■Reference　：　http://cloudstack.apache.org/docs/en-US/Apache_CloudStack/4.1.0/html/
Release_Notes/version-4.1.html#what-new-in-4.1
Release Notes
▼API, UI and Integration Options:
Added Region Support
Support for EC2 Query API
Auto-‐‑‒Completing Shell for CloudStack
(CloudMonkey)
API Discovery Service
Events Framework
API Request Throttling
User and Domain Admin Can Create API Key
and Secret
▼Networking:
L3 Router Functionality in Nicira NVP Plugin
Persistent Networks without Running VM
Autoscale
Support Inline Mode for F5 and SRX
Egress Firewall Rules for Guest Networks
▼Compute:
Add/Remove Network on VM（★Unresolved Fix
Version/s:4.2.0)
Reset SSH Key to Access VM
▼Storage:
Resize Volumes Feature
S3 Backed Secondary Storage（★Unresolved Fix
Version/s:4.2.0)

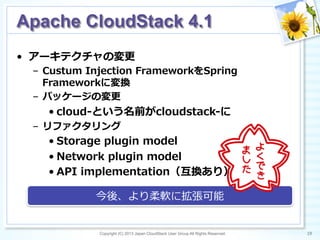

•  アーキテクチャの変更更
–  Custum Injection FrameworkをSpring
Frameworkに変換
–  パッケージの変更更
• cloud-‐‑‒という名前がcloudstack-‐‑‒に
–  リファクタリング
• Storage plugin model
• Network plugin model
• API implementation（互換あり）

今後、より柔軟に拡張可能

細かいことはいいので
とにかく
使ってみたい

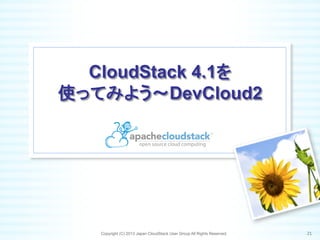

CloudStack 4.1を
使ってみよう～DevCloud2

•  DevCloud2
–  CloudStackの開発やテストに使える
仮想アプライアンス
–  VirtualBox上で動くOVAイメージ

DevCloud2って？
■参考：https://cwiki.apache.org/confluence/display/CLOUDSTACK/DevCloud

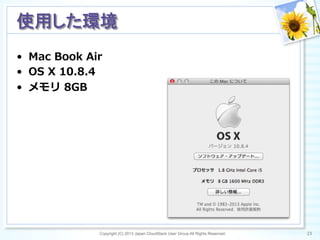

•  Mac Book Air
•  OS X 10.8.4
•  メモリ 8GB

使用した環境

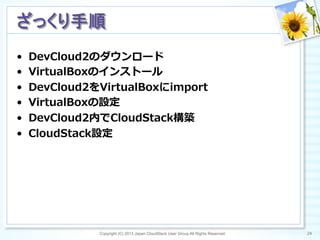

•  DevCloud2のダウンロード
•  VirtualBoxのインストール
•  DevCloud2をVirtualBoxにimport
•  VirtualBoxの設定
•  DevCloud2内でCloudStack構築
•  CloudStack設定

ざっくり手順

https://cwiki.apache.org/conﬂuence/display/
CLOUDSTACK/DevCloud

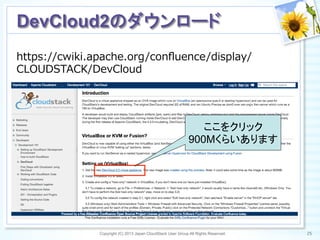

DevCloud2のダウンロード
ここをクリック
900Mくらいあります

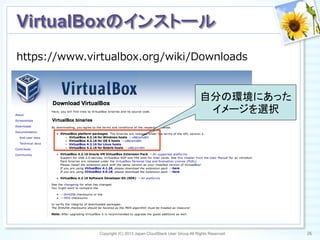

https://www.virtualbox.org/wiki/Downloads

VirtualBoxのインストール
自分の環境にあった
イメージを選択

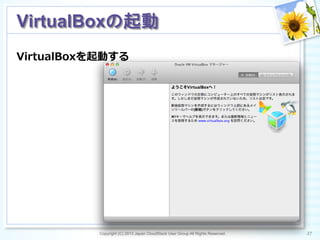

VirtualBoxを起動する

VirtualBoxの起動

DevCloud2をimportする

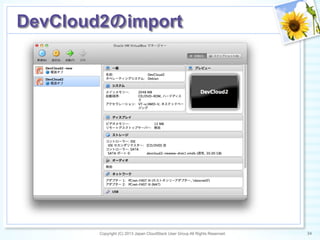

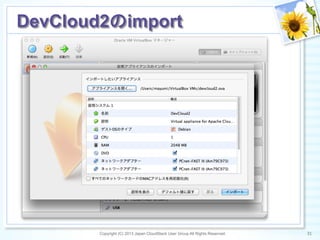

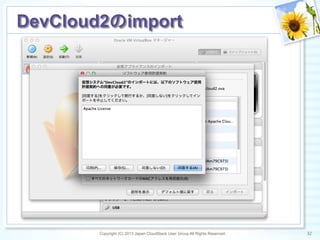

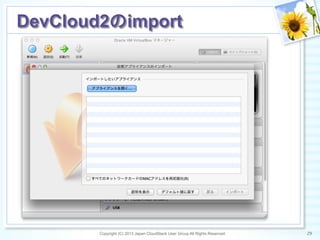

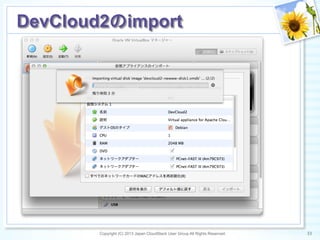

DevCloud2のimport

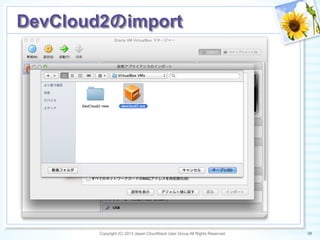

DevCloud2のimport

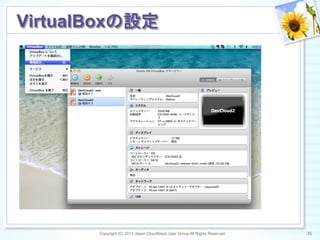

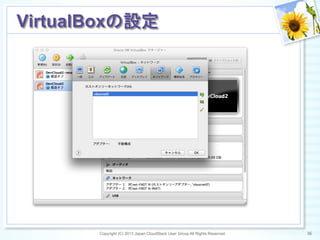

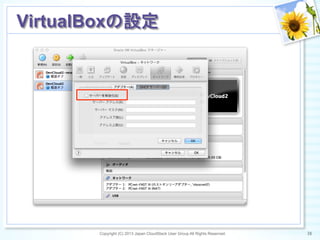

VirtualBoxの設定

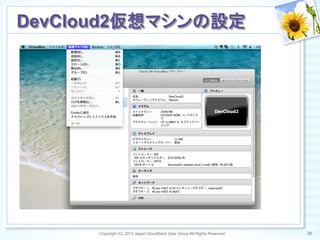

DevCloud2仮想マシンの設定


DevCloud2仮想マシンの起動

これで
DevCloud2の
準備ができました

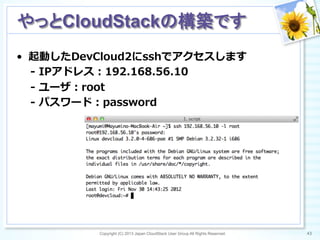

•  起動したDevCloud2にsshでアクセスします
-‐‑‒ IPアドレス：192.168.56.10
-‐‑‒ ユーザ：root
-‐‑‒ パスワード：password

やっとCloudStackの構築です

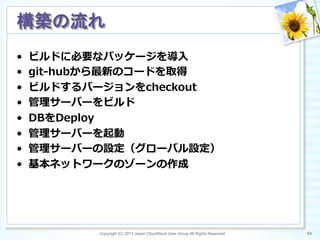

•  ビルドに必要なパッケージを導⼊入
•  git-‐‑‒hubから最新のコードを取得
•  ビルドするバージョンをcheckout
•  管理理サーバーをビルド
•  DBをDeploy
•  管理理サーバーを起動
•  管理理サーバーの設定（グローバル設定）
•  基本ネットワークのゾーンの作成

構築の流れ

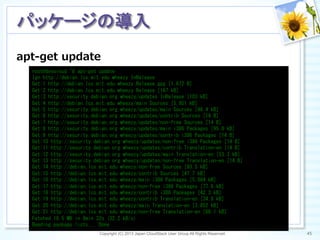

apt-‐‑‒get update

パッケージの導入
root@devcloud:~#
apt-get
update

Ign
http://debian.lcs.mit.edu
wheezy
InRelease

Get:1
wheezy
Release.gpg
[1,672
B]

Get:2
wheezy
Release
[167
kB]

Get:3
http://security.debian.org
wheezy/updates
InRelease
[103
kB]

Get:4
wheezy/main
Sources
[5,951
kB]

Get:5
wheezy/updates/main
Sources
[46.4
kB]

Get:6
wheezy/updates/contrib
Sources
[14
B]

Get:7
wheezy/updates/non-free
Sources
[14
B]

Get:8
wheezy/updates/main
i386
Packages
[95.0
kB]

Get:9
i386
Packages
[14
B]

Get:10
i386
Packages
[14
B]

Get:11
Translation-en
[14
B]

Get:12
wheezy/updates/main
Translation-en
[53.3
kB]

Get:13
Translation-en
[14
B]

Get:14
wheezy/non-free
Sources
[93.5
kB]

Get:15
wheezy/contrib
Sources
[47.7
kB]

Get:16
wheezy/main
i386
Packages
[5,864
kB]

Get:17
wheezy/non-free
i386
Packages
[77.6
kB]

Get:18
wheezy/contrib
i386
Packages
[42.3
kB]

Get:19
wheezy/contrib
Translation-en
[34.8
kB]

Get:20
wheezy/main
Translation-en
[3,852
kB]

Get:21
wheezy/non-free
Translation-en
[66.1
kB]

Fetched
16.5
MB
in
8min
32s
(32.2
kB/s)

Reading
package
lists...
Done

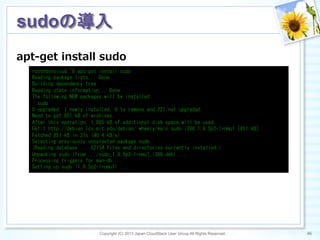

apt-‐‑‒get install sudo

sudoの導入
root@devcloud:~#
apt-get
install
sudo

Reading
package
lists...
Done

Building
dependency
tree

Reading
state
information...
Done

The
following
NEW
packages
will
be
installed:

sudo

0
upgraded,
1
newly
installed,
0
to
remove
and
221
not
upgraded.

Need
to
get
851
kB
of
archives.

After
this
operation,
1,885
kB
of
additional
disk
space
will
be
used.

Get:1
http://debian.lcs.mit.edu/debian/
wheezy/main
sudo
i386
1.8.5p2-1+nmu1
[851
kB]

Fetched
851
kB
in
21s
(40.4
kB/s)

Selecting
previously
unselected
package
sudo.

(Reading
database
...
52154
files
and
directories
currently
installed.)

Unpacking
sudo
(from
.../sudo_1.8.5p2-1+nmu1_i386.deb)
...

Processing
triggers
for
man-db
...

Setting
up
sudo
(1.8.5p2-1+nmu1)
...

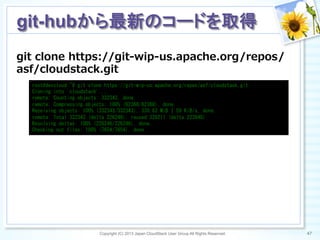

git clone https://git-‐‑‒wip-‐‑‒us.apache.org/repos/
asf/cloudstack.git

git-hubから最新のコードを取得
root@devcloud:~#
git
clone
https://git-wip-us.apache.org/repos/asf/cloudstack.git

Cloning
into
'cloudstack'...

remote:
Counting
objects:
332343,
done.

remote:
Compressing
objects:
100%
(62368/62368),
done.

Receiving
objects:
100%
(332343/332343),
330.63
MiB
|
59
KiB/s,
done.

remote:
Total
332343
(delta
226246),
reused
328211
(delta
223640)

Resolving
deltas:
100%
(226246/226246),
done.

Checking
out
files:
100%
(7654/7654),
done.

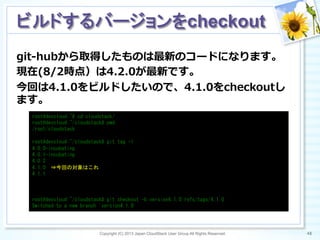

git-‐‑‒hubから取得したものは最新のコードになります。
現在(8/2時点）は4.2.0が最新です。
今回は4.1.0をビルドしたいので、4.1.0をcheckoutし
ます。

ビルドするバージョンをcheckout
root@devcloud:~#
cd
cloudstack/

root@devcloud:~/cloudstack#
pwd

/root/cloudstack

git
tag
-l

4.0.0-incubating

4.0.1-incubating

4.0.2

4.1.0　⇒今回の対象はこれ

4.1.1

git
checkout
-b
version4.1.0
refs/tags/4.1.0

Switched
to
a
new
branch
'version4.1.0'

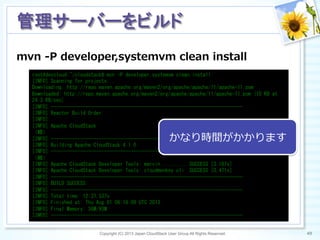

mvn -‐‑‒P developer,systemvm clean install

管理サーバーをビルド
mvn
-P
developer,systemvm
clean
install

[INFO]
Scanning
for
projects...

Downloading:
http://repo.maven.apache.org/maven2/org/apache/apache/11/apache-11.pom

Downloaded:
http://repo.maven.apache.org/maven2/org/apache/apache/11/apache-11.pom
(15
KB
at

24.3
KB/sec)

[INFO]
------------------------------------------------------------------------

[INFO]
Reactor
Build
Order:

[INFO]

[INFO]
Apache
CloudStack

（略）

[INFO]
------------------------------------------------------------------------

[INFO]
Building
Apache
CloudStack
4.1.0

[INFO]
------------------------------------------------------------------------

（略）

[INFO]
Apache
CloudStack
Developer
Tools:
marvin
.........
SUCCESS
[3.187s]

[INFO]
Apache
CloudStack
Developer
Tools:
cloudmonkey
cli

SUCCESS
[0.471s]

[INFO]
------------------------------------------------------------------------

[INFO]
BUILD
SUCCESS

[INFO]
------------------------------------------------------------------------

[INFO]
Total
time:
12:37.537s

[INFO]
Finished
at:
Thu
Aug
01
06:16:09
UTC
2013

[INFO]
Final
Memory:
36M/93M

[INFO]
------------------------------------------------------------------------

かなり時間がかかります

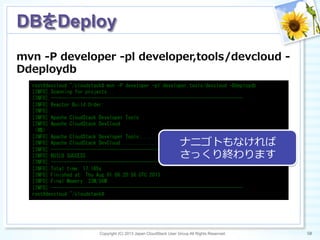

mvn -‐‑‒P developer -‐‑‒pl developer,tools/devcloud -‐‑‒
Ddeploydb

DBをDeploy
mvn
-P
developer
-pl
developer,tools/devcloud
-Ddeploydb

[INFO]
Scanning
for
projects...

[INFO]
------------------------------------------------------------------------

[INFO]
Reactor
Build
Order:

[INFO]

[INFO]
Apache
CloudStack
Developer
Tools

[INFO]
Apache
CloudStack
DevCloud

（略）

[INFO]
Apache
CloudStack
Developer
Tools
.................
SUCCESS
[11.948s]

[INFO]
Apache
CloudStack
DevCloud
........................
SUCCESS
[4.220s]

[INFO]
------------------------------------------------------------------------

[INFO]
BUILD
SUCCESS

[INFO]
------------------------------------------------------------------------

[INFO]
Total
time:
17.165s

[INFO]
Finished
at:
Thu
Aug
01
06:20:56
UTC
2013

[INFO]
Final
Memory:
23M/56M

[INFO]
------------------------------------------------------------------------


ナニゴトもなければ
さっくり終わります

mvn -‐‑‒pl :cloud-‐‑‒client-‐‑‒ui jetty:run

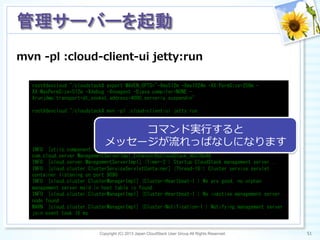

管理サーバーを起動
export
MAVEN_OPTS="-Xms512m
-Xmx1024m
-XX:PermSize=256m
-
XX:MaxPermSize=512m
-Xdebug
-Xnoagent
-Djava.compiler=NONE
-
Xrunjdwp:transport=dt_socket,address=4000,server=y,suspend=n"

mvn
-pl
:cloud-client-ui
jetty:run

INFO

[utils.component.ComponentContext]
(Timer-2:)
Starting

com.cloud.server.ManagementServerImpl_EnhancerByCloudStack_90378b46

INFO

[cloud.server.ManagementServerImpl]
(Timer-2:)
Startup
CloudStack
management
server...

INFO

[cloud.cluster.ClusterServiceServletContainer]
(Thread-16:)
Cluster
service
servlet

container
listening
on
port
9090

INFO

[cloud.cluster.ClusterManagerImpl]
(Cluster-Heartbeat-1:)
We
are
good,
no
orphan

management
server
msid
in
host
table
is
found

INFO

No
inactive
management
server

node
found

WARN

(Cluster-Notification-1:)
Notifying
management
server

join
event
took
16
ms

コマンド実⾏行行すると
メッセージが流流れっぱなしになります

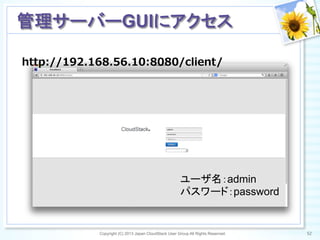

管理サーバーGUIにアクセス
ユーザ名：admin
パスワード：password
http://192.168.56.10:8080/client/

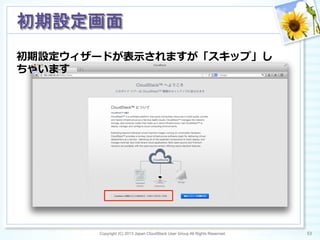

初期設定画面
初期設定ウィザードが表⽰示されますが「スキップ」し
ちゃいます

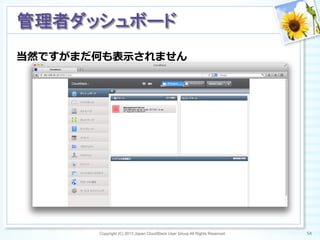

当然ですがまだ何も表⽰示されません

管理者ダッシュボード

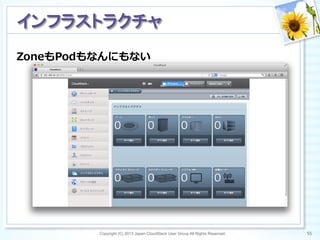

ZoneもPodもなんにもない

インフラストラクチャ

cwikiの⼿手順ではここで設定してませんが、ここで設定し
ておいた⽅方が⼿手間がはぶけます

管理サーバーの設定変更
hostの値が
「10.0.3.15」になっているので
「192.168.56.10」に変更する

先ほどのターミナルに戻って「Ctrl + C」で停⽌止
再度度「mvn -‐‑‒pl :cloud-‐‑‒client-‐‑‒ui jetty:run」を実⾏行行

管理サーバーを再起動
rs,dhcpProviders,networkGurus,networkElements,org.springframework.context.annotation.Configurat
ionClassPostProcessor$ImportAwareBeanPostProcessor#0];
root
of
factory
hierarchy

2013-08-02
05:29:50.089:INFO:/client:Shutting
down
log4j

2013-08-02
05:29:50.102:INFO::Shutdown
hook
complete

[INFO]
Jetty
server
exiting.

[INFO]
------------------------------------------------------------------------

[INFO]
BUILD
SUCCESS

[INFO]
------------------------------------------------------------------------

[INFO]
Total
time:
59.102s

[INFO]
Finished
at:
Fri
Aug
02
05:29:50
UTC
2013

[INFO]
Final
Memory:
70M/495M

[INFO]
------------------------------------------------------------------------


mvn
-pl
:cloud-client-ui
jetty:run

INFO

We
are
good,
no
orphan

management
server
msid
in
host
table
is
found

INFO

No
inactive
management
server

node
found

WARN

(Cluster-Notification-1:)
Notifying
management
server

join
event
took
16
ms

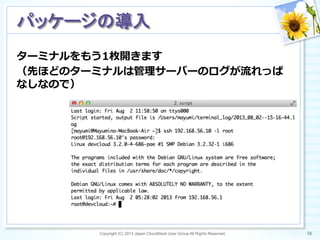

ターミナルをもう1枚開きます
（先ほどのターミナルは管理理サーバーのログが流流れっぱ
なしなので）

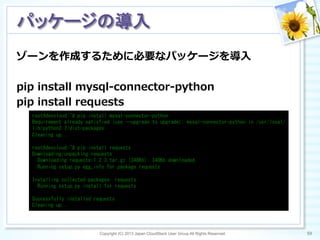

ゾーンを作成するために必要なパッケージを導⼊入
pip install mysql-‐‑‒connector-‐‑‒python
pip install requests

root@devcloud:~#
pip
install
mysql-connector-python

Requirement
already
satisfied
(use
--upgrade
to
upgrade):
mysql-connector-python
in
/usr/local/
lib/python2.7/dist-packages

Cleaning
up...

root@devcloud:~#
pip
install
requests

Downloading/unpacking
requests

Downloading
requests-1.2.3.tar.gz
(348Kb):
348Kb
downloaded

Running
setup.py
egg_info
for
package
requests

Installing
collected
packages:
requests

Running
setup.py
install
for
requests

Successfully
installed
requests

Cleaning
up...

mvn -‐‑‒P developer -‐‑‒pl tools/devcloud -‐‑‒
Ddeploysvr

基本ネットワークのゾーンの作成
mvn
-P
developer
-pl
tools/devcloud
-Ddeploysvr

[INFO]
Scanning
for
projects...

[INFO]

[INFO]
------------------------------------------------------------------------

[INFO]
Building
Apache
CloudStack
DevCloud
4.1.0

[INFO]
------------------------------------------------------------------------

[INFO]

[INFO]
---
maven-remote-resources-plugin:1.3:process
(default)
@
cloud-devcloud
---

[INFO]

[INFO]
---
maven-site-plugin:3.1:attach-descriptor
(attach-descriptor)
@
cloud-devcloud
---

[INFO]

[INFO]
---
exec-maven-plugin:1.2.1:exec
(default)
@
cloud-devcloud
---

[INFO]

[INFO]
---
maven-install-plugin:2.3.1:install
(default-install)
@
cloud-devcloud
---

[INFO]
Installing
/root/cloudstack/tools/devcloud/pom.xml
to
/root/.m2/repository/org/apache/
cloudstack/cloud-devcloud/4.1.0/cloud-devcloud-4.1.0.pom

[INFO]
------------------------------------------------------------------------

[INFO]
BUILD
SUCCESS

[INFO]
------------------------------------------------------------------------

[INFO]
Total
time:
56.613s

[INFO]
Finished
at:
Thu
Aug
01
06:29:32
UTC
2013

[INFO]
Final
Memory:
15M/36M

[INFO]
------------------------------------------------------------------------

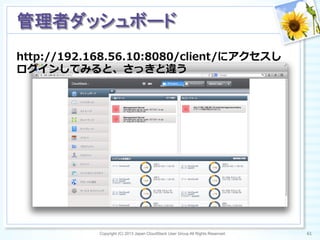

http://192.168.56.10:8080/client/にアクセスし
ログインしてみると、さっきと違う

管理者ダッシュボード

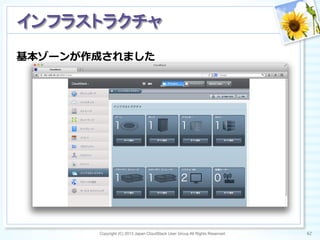

基本ゾーンが作成されました

インフラストラクチャ

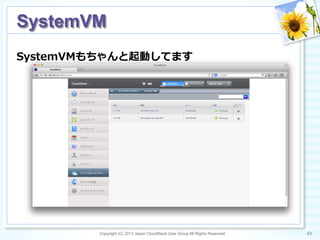

SystemVMもちゃんと起動してます

SystemVM

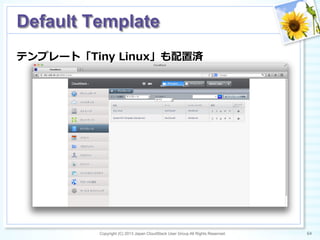

テンプレート「Tiny Linux」も配置済

Default Template

インスタンスを
作ってみよう

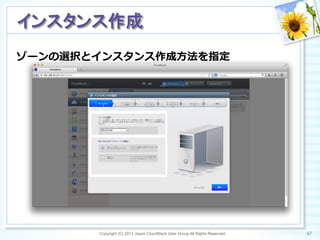

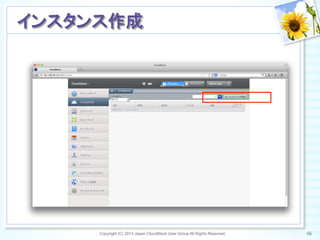

インスタンス作成

ゾーンの選択とインスタンス作成⽅方法を指定

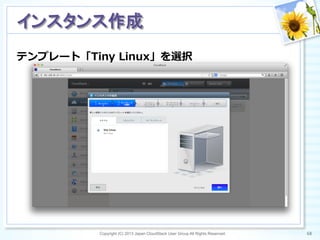

テンプレート「Tiny Linux」を選択


オファリング（CPUやメモリを定義したもの）を選択

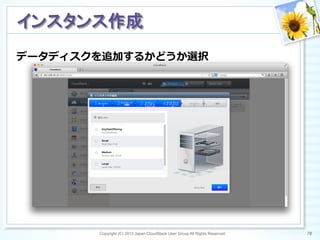

データディスクを追加するかどうか選択

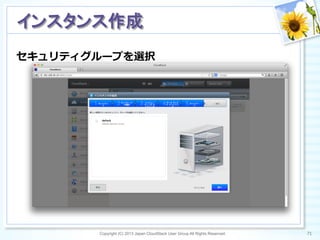

セキュリティグループを選択

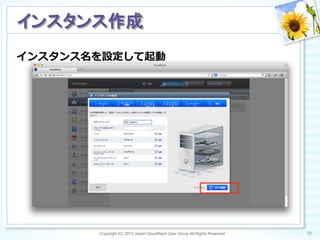

インスタンス名を設定して起動

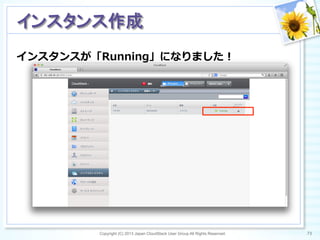

インスタンスが「Running」になりました！

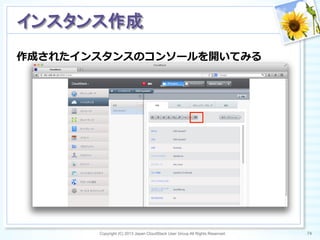

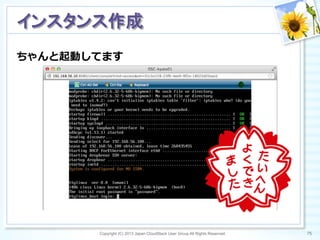

作成されたインスタンスのコンソールを開いてみる


ちゃんと起動してます


インスタンスを作成したことにより、仮想ルーターも作
成されました

仮想ルーター

チャレンジャーな⽅方へ

git-‐‑‒hubから取得したものは最新のコードになります。
現在(8/2時点）は4.2.0が最新です。
なので、そのままビルドすれば4.2.0をビルドできます

git-hubから取得した最新をビルド

root@devcloud:~#
git
clone
https://git-wip-us.apache.org/repos/asf/cloudstack.git

root@devcloud:~#
cd
cloudstack

root@devcloud:~#
mvn
-P
developer,systemvm
clean
install

root@devcloud:~#
mvn
-P
developer
-pl
developer,tools/devcloud
–Ddeploydb

ただし、すんなり動くとは限りません
いろいろひっかかります
つい先週までは
「mvn -‐‑‒P developer -‐‑‒pl developer,tools/
devcloud –Ddeploydb」でERRORになってました

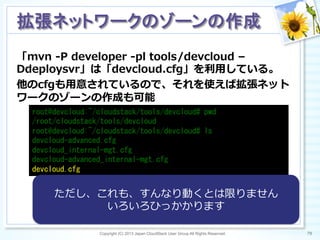

「mvn -‐‑‒P developer -‐‑‒pl tools/devcloud –
Ddeploysvr」は「devcloud.cfg」を利利⽤用している。
他のcfgも⽤用意されているので、それを使えば拡張ネット
ワークのゾーンの作成も可能

拡張ネットワークのゾーンの作成
root@devcloud:~/cloudstack/tools/devcloud#
pwd

/root/cloudstack/tools/devcloud

root@devcloud:~/cloudstack/tools/devcloud#
ls

devcloud-advanced.cfg

devcloud_internal-mgt.cfg

devcloud-advanced_internal-mgt.cfg

devcloud.cfg

ただし、これも、すんなり動くとは限りません
いろいろひっかかります

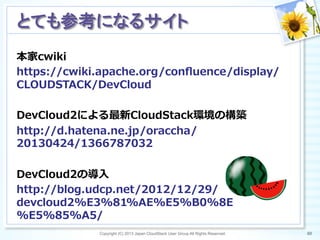

本家cwiki
https://cwiki.apache.org/conﬂuence/display/
CLOUDSTACK/DevCloud
DevCloud2による最新CloudStack環境の構築
http://d.hatena.ne.jp/oraccha/
20130424/1366787032
DevCloud2の導⼊入
http://blog.udcp.net/2012/12/29/
devcloud2%E3%81%AE%E5%B0%8E
%E5%85%A5/

とても参考になるサイト

日本CloudStackユーザー会
紹介

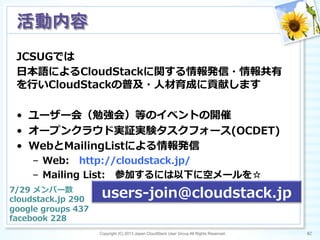

JCSUGでは
⽇日本語によるCloudStackに関する情報発信・情報共有
を⾏行行いCloudStackの普及・⼈人材育成に貢献します
•  ユーザー会（勉強会）等のイベントの開催
•  オープンクラウド実証実験タスクフォース(OCDET)
•  WebとMailingListによる情報発信
–  Web: 　http://cloudstack.jp/
–  Mailing List: 　参加するには以下に空メールを☆

活動内容
users-‐‑‒join@cloudstack.jp7/29 メンバー数
cloudstack.jp 290
google groups 437
facebook 228

Apache CloudStack collaboration conference
jun 23-‐‑‒25, 2013 | santa clara, ca
のKeyNoteでも紹介されました！　

JCSUG
http://www.slideshare.net/chipchilders/cloudstack-collab-2013-keynote

•  Apache Project への貢献
–  翻訳＆⽇日本語化
–  Wiki 整備
•  技術ノウハウ蓄積・発信
–  深堀り会
–  OCDET参加
•  普及啓蒙、コミュニティ活性化
–  広報
–  イベント企画・運営

プロジェクト活動

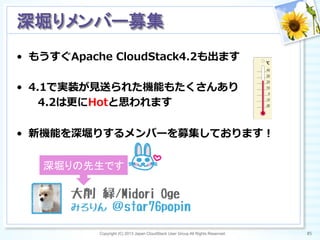

•  もうすぐApache CloudStack4.2も出ます
•  4.1で実装が⾒見見送られた機能もたくさんあり
　　4.2は更更にHotと思われます
•  新機能を深堀りするメンバーを募集しております！

深堀りメンバー募集
深堀りの先生です

オープンクラウド実証実験
（OCDET)
紹介

•  OpenIaaS研究会でCloudStack採⽤用
–  Apache CloudStack 4.0を利利⽤用
–  拡張ネットワーク構成
–  Proxy,AP,DB,LVSを冗⻑⾧長化
–  Management ServerはAPとDBを分けた構成

OCDETでの活動
・OpenStack基盤とどのように連携するか
・OpenStorage研で構築しているSwiftとの連携
・データセンター間ネットワーク（OpenNetwork研）
・オーケストレーション

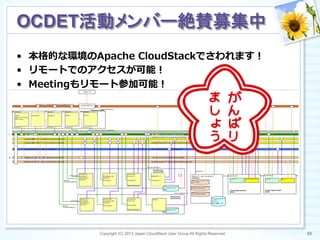

•  本格的な環境のApache CloudStackでさわれます！
•  リモートでのアクセスが可能！
•  Meetingもリモート参加可能！

OCDET活動メンバー絶賛募集中

ご清聴
ありがとうございました

20130803 OSC@Kyoto CloudStackユーザー会

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (16)

Similar to 20130803 OSC@Kyoto CloudStackユーザー会

Similar to 20130803 OSC@Kyoto CloudStackユーザー会 (20)

More from samemoon

More from samemoon (15)

Recently uploaded

Recently uploaded (9)

20130803 OSC@Kyoto CloudStackユーザー会
