高速シリアル通信を支える技術
- 1.

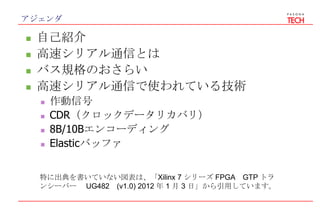

- 2. アジェンダ 自己紹介 高速シリアル通信とは バス規格のおさらい 高速シリアル通信で使われている技術 作動信号 CDR（クロックデータリカバリ） 8B/10Bエンコーディング Elasticバッファ 特に出典を書いていない図表は、「Xilinx 7 シリーズ FPGA GTP トラ ンシーバー UG482 (v1.0) 2012 年 1 月 3 日」から引用しています。
- 3. 自己紹介 夏谷実 パソナテック勤務 エンジニアリング事業部 西日本エンジニアリ ンググループ ブログ ぱたヘネ http://d.hatena.ne.jp/natsutan/
- 4. 高速シリアル通信とは 1ペアの作動信号のみで通信する技術 数100Mbps～数Gbps以上 信号数が少ないため、ケーブルや基板を小型化 できる 使われているところ PCI-Express SATA Infiniband Xilinx Whitepaper WP431 (v1.0) Figure 5 イメージ図

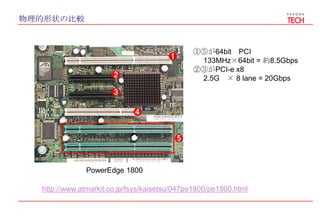

- 5. 物理的形状の比較 http://www.atmarkit.co.jp/fsys/kaisetsu/047pe1800/pe1800.html ①⑤が64bit PCI 133MHz×64bit =約8.5Gbps ②③がPCI-e x8 2.5G × 8 lane = 20Gbps PowerEdge 1800

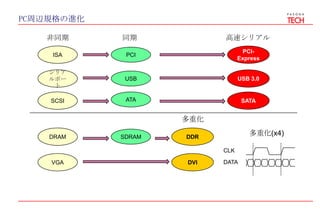

- 6. PC周辺規格の進化 非同期 同期 多重化 高速シリアル PCI- Express ISA PCI シリア ルポー ト USBUSB 3.0 SCSI SATA DRAM SDRAM DDR VGA DVI ATA CLK DATA 多重化(x4)
- 7. 高速シリアル通信で使われている技術 自己紹介 高速シリアル通信とは バス規格のおさらい 高速シリアル通信で使われている技術 作動信号 CDR（クロックデータリカバリ） 8B/10Bエンコーディング Elasticバッファ
- 8. FPGA2FPGA1 セパレートクロック方式 OSC1 OSC2 PLL(x20) PLL(x20) TX 125MHz 125MHz2.5GHz2.5GHz ・今回想定しているクロック系統図 ・両方のFPGAにそれぞれOSCの出力を入力している。 ・FPGA内部のPLLで20倍のクロックを作成している。 ・基板上でケアする部分が少ない。 ・詳しくは後で 125MHz RX TX RX 2.5GHz 2.5GHz125MHz

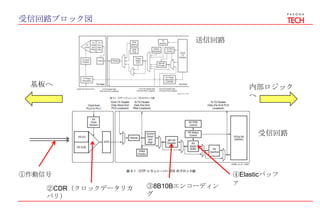

- 9.
- 10.
- 11.
- 12.

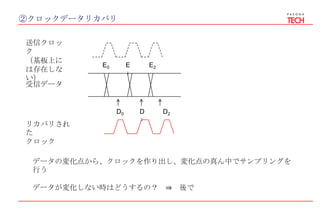

- 13. ②クロックデータリカバリ 受信データ E0 E １ E2 D0 D １ D2 データの変化点から、クロックを作り出し、変化点の真ん中でサンプリングを 行う データが変化しない時はどうするの？⇒ 後で 送信クロッ ク （基板上に は存在しな い） リカバリされ た クロック

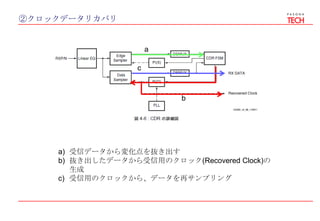

- 14. ②クロックデータリカバリ a) 受信データから変化点を抜き出す b) 抜き出したデータから受信用のクロック(RecoveredClock)の 生成 c) 受信用のクロックから、データを再サンプリング a b c
- 15.

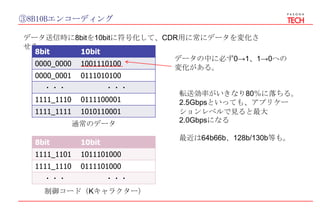

- 16. ③8B10Bエンコーディング データ送信時に8bitを10bitに符号化して、CDR用に常にデータを変化さ せる。 8bit 10bit 0000_0000 1001110100 0000_00010111010100 ・・・ ・・・ 1111_1110 0111100001 1111_1111 1010110001 8bit 10bit 1111_1101 1011101000 1111_1110 0111101000 ・・・ ・・・ 制御コード（Kキャラクター） 通常のデータ データの中に必ず0→1、1→0への 変化がある。 転送効率がいきなり80％に落ちる。 2.5Gbpsといっても、アプリケー ションレベルで見ると最大 2.0Gbpsになる 最近は64b66b、128b/130b等も。
- 17.
- 18. FPGA2FPGA1 ④Elasticバッファ OSC1 OSC2 PLL(x20) PLL(x20) TX 125MHz 125MHz2.5GHz2.5GHz ・クロック再び ・両方のFPGAにそれぞれOSCの出力を入力している。 ・FPGA内部のPLLで20倍のクロックを作成している。 ・基板上でケアする部分が少ない。 125MHz RX
- 19.

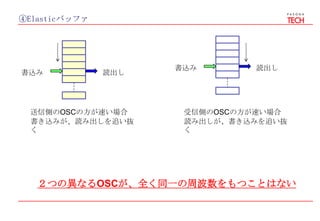

- 20.

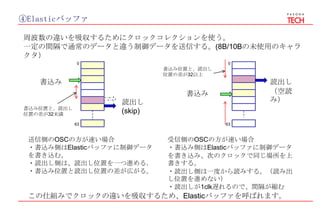

- 21.

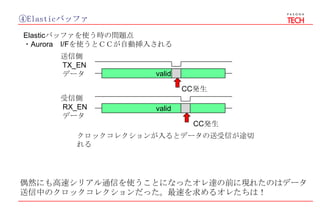

- 22.

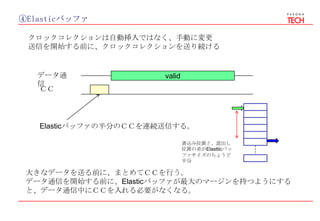

- 23.
- 24. まとめ 高速シリアル通信で使われている技術 作動信号 CDR（クロックデータリカバリ） 8B/10Bエンコーディング Elasticバッファ
