Brief history of convolutional neural networks, variants of residual networks, and their best practices

1. ConvNetの歴史とResNet亜種、
ベストプラクティス
Yusuke Uchida@DeNA

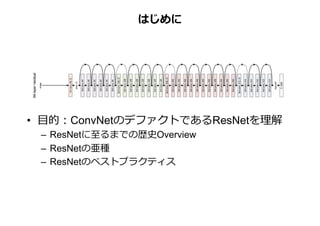

2. はじめに
• ⽬的：ConvNetのデファクトであるResNetを理解
– ResNetに⾄るまでの歴史Overview
– ResNetの亜種
– ResNetのベストプラクティス

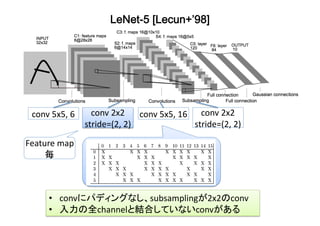

3. LeNet-5 [Lecun+’98]
conv 5x5, 6 conv 2x2
stride=(2, 2)
conv 5x5, 16 conv 2x2
stride=(2, 2)
Feature map
毎
• convにパディングなし、subsamplingが2x2のconv
• 入力の全channelと結合していないconvがある

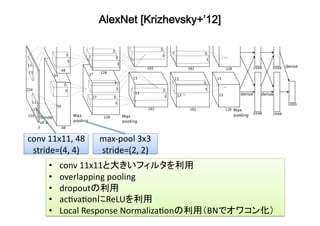

4. AlexNet [Krizhevsky+’12]
conv 11x11, 48
stride=(4, 4)
max-pool 3x3
stride=(2, 2)
• conv 11x11と大きいフィルタを利用
• overlapping pooling
• dropoutの利用
• acBvaBonにReLUを利用
• Local Response NormalizaBonの利用（BNでオワコン化）

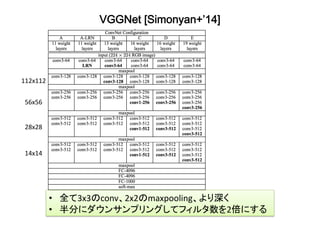

5. VGGNet [Simonyan+’14]
112x112
56x56
28x28
14x14
• 全て3x3のconv、2x2のmaxpooling、より深く
• 半分にダウンサンプリングしてフィルタ数を2倍にする

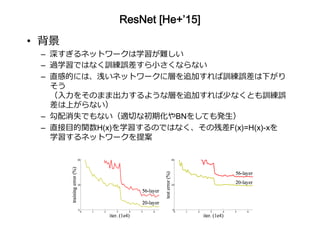

6. ResNet [He+’15]
• 背景
– 深すぎるネットワークは学習が難しい
– 過学習ではなく訓練誤差すら⼩さくならない
– 直感的には、浅いネットワークに層を追加すれば訓練誤差は下がり
そう
（⼊⼒をそのまま出⼒するような層を追加すれば少なくとも訓練誤
差は上がらない）
– 勾配消失でもない（適切な初期化やBNをしても発⽣）
– 直接⽬的関数H(x)を学習するのではなく、その残差F(x)=H(x)-xを
学習するネットワークを提案

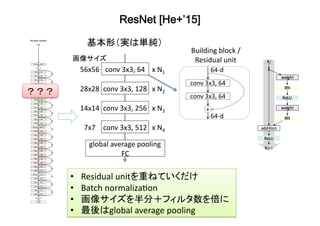

7. ResNet [He+’15]
基本形（実は単純）
？？？
conv 3x3, 64
conv 3x3, 128
conv 3x3, 256
conv 3x3, 512
global average pooling
FC
x N1
x N2
x N3
x N4
56x56
28x28
14x14
7x7
画像サイズ
• Residual unitを重ねていくだけ
• Batch normalizaBon
• 画像サイズを半分＋フィルタ数を倍に
• 最後はglobal average pooling
Building block /
Residual unit

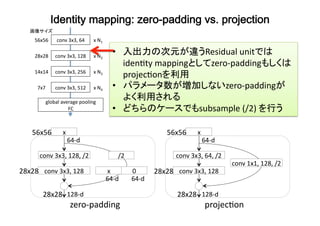

8. Identity mapping: zero-padding vs. projection
conv 3x3, 64
conv 3x3, 128
conv 3x3, 256
conv 3x3, 512
global average pooling
FC
x N1
x N2
x N3
x N4
56x56
28x28
14x14
7x7
画像サイズ
conv 3x3, 128
conv 3x3, 128, /2
64-d
128-d
x
zero-padding
64-d
0 x
64-d
conv 3x3, 128
conv 3x3, 64, /2
64-d
128-d
x
projecBon
conv 1x1, 128, /2
• 入出力の次元が違うResidual unitでは
idenBty mappingとしてzero-paddingもしくは
projecBonを利用
• パラメータ数が増加しないzero-paddingが
よく利用される
• どちらのケースでもsubsample (/2) を行う
/2
56x56
28x28 28x28
56x56
28x28 28x28

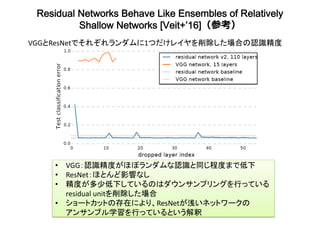

9. Residual Networks Behave Like Ensembles of Relatively
Shallow Networks [Veit+’16]（参考）
• VGG：認識精度がほぼランダムな認識と同じ程度まで低下
• ResNet：ほとんど影響なし
• 精度が多少低下しているのはダウンサンプリングを行っている
residual unitを削除した場合
• ショートカットの存在により、ResNetが浅いネットワークの
アンサンブル学習を行っているという解釈
VGGとResNetでそれぞれランダムに1つだけレイヤを削除した場合の認識精度

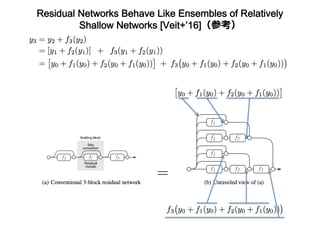

10. Residual Networks Behave Like Ensembles of Relatively
Shallow Networks [Veit+’16]（参考）

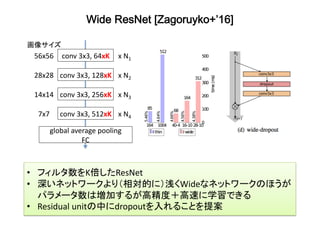

11. Wide ResNet [Zagoruyko+’16]
conv 3x3, 64xK
conv 3x3, 128xK
conv 3x3, 256xK
conv 3x3, 512xK
global average pooling
FC
x N1
x N2
x N3
x N4
56x56
28x28
14x14
7x7
画像サイズ
• フィルタ数をK倍したResNet
• 深いネットワークより（相対的に）浅くWideなネットワークのほうが
パラメータ数は増加するが高精度＋高速に学習できる
• Residual unitの中にdropoutを入れることを提案

12. PyramidNet [Han+’16]
• ResNetはランダムに層を削除しても精度がほとんど低下しない
• ダウンサンプリング層（フィルタ数を2倍にしているところ）は唯一精度が低下
• この層への依存が強く、アンサンブル学習としては望ましくない
→全てのresidual unitで少しずつフィルタ数を増加させる
• 増加のさせ方として、単調増加させるaddiBve PyramidNetと
指数的に増加させるmulBplicaBve PyramidNetを提案
→addiBveのほうが高精度
• Residualと相関の低い特徴をちょっとずつ抽出しているイメージ？

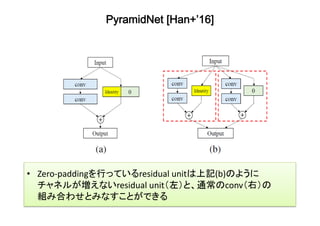

13. PyramidNet [Han+’16]
• Zero-paddingを行っているresidual unitは上記(b)のように
チャネルが増えないresidual unit（左）と、通常のconv（右）の
組み合わせとみなすことができる

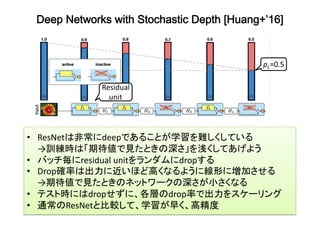

14. Deep Networks with Stochastic Depth [Huang+’16]
• ResNetは非常にdeepであることが学習を難しくしている
→訓練時は「期待値で見たときの深さ」を浅くしてあげよう
• バッチ毎にresidual unitをランダムにdropする
• Drop確率は出力に近いほど高くなるように線形に増加させる
→期待値で見たときのネットワークの深さが小さくなる
• テスト時にはdropせずに、各層のdrop率で出力をスケーリング
• 通常のResNetと比較して、学習が早く、高精度

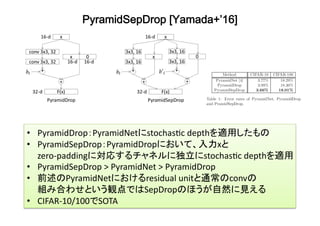

15. PyramidSepDrop [Yamada+’16]
• PyramidDrop：PyramidNetにstochasBc depthを適用したもの
• PyramidSepDrop：PyramidDropにおいて、入力xと
zero-paddingに対応するチャネルに独立にstochasBc depthを適用
• PyramidSepDrop > PyramidNet > PyramidDrop
• 前述のPyramidNetにおけるresidual unitと通常のconvの
組み合わせという観点ではSepDropのほうが自然に見える
• CIFAR-10/100でSOTA

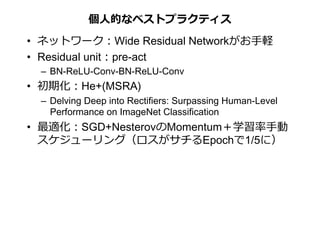

16. 個⼈的なベストプラクティス
• ネットワーク：Wide Residual Networkがお⼿軽
• Residual unit：pre-act
– BN-ReLU-Conv-BN-ReLU-Conv
• 初期化：He+(MSRA)
– Delving Deep into Rectifiers: Surpassing Human-Level
Performance on ImageNet Classification
• 最適化：SGD+NesterovのMomentum＋学習率⼿動
スケジューリング（ロスがサチるEpochで1/5に）

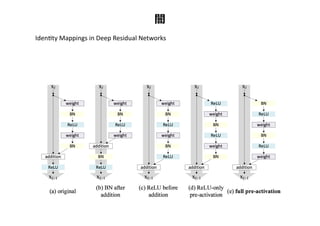

17. 闇
IdenBty Mappings in Deep Residual Networks

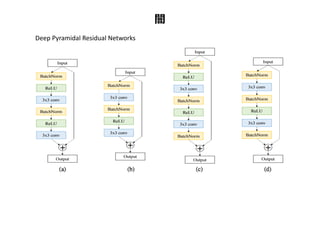

18. 闇
Deep Pyramidal Residual Networks

19. 闇
Wide Residual Networks

20. 闇
Aggregated Residual TransformaBons for Deep Neural Networks
ResNetの亜種でも…Fractal Net、Dense Net、Highway networks、
PolyNet、Residual Networks of Residual Networks…

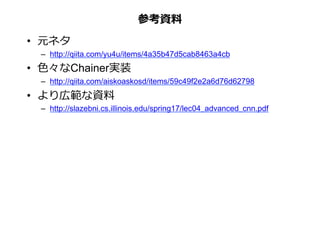

21. 参考資料
• 元ネタ
– http://qiita.com/yu4u/items/4a35b47d5cab8463a4cb
• ⾊々なChainer実装
– http://qiita.com/aiskoaskosd/items/59c49f2e2a6d76d62798
• より広範な資料
– http://slazebni.cs.illinois.edu/spring17/lec04_advanced_cnn.pdf
