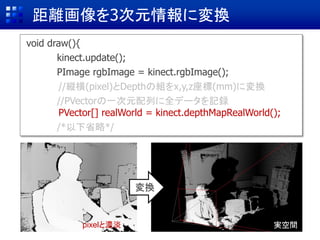

![距離画像を3次元情報に変換
void draw(){
kinect.update();
PImage rgbImage = kinect.rgbImage();
//縦横(pixel)とDepthの組をx,y,z座標(mm)に変換
//PVectorの一次元配列に全データを記録
PVector[] realWorld = kinect.depthMapRealWorld();
/*以下省略*/
pixelと濃淡
変換
実空間](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-36-320.jpg)

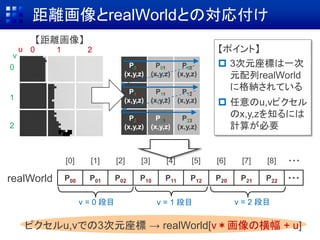

![距離画像とrealWorldとの対応付け
P00
(x,y,z)
P01
(x,y,z)
P02
(x,y,z)
P10
(x,y,z)
P11
(x,y,z)
P12
(x,y,z)
P20
(x,y,z)
P21
(x,y,z)
P23
(x,y,z)
【ポイント】
3次元座標は一次
元配列realWorld
に格納されている
任意のu,vピクセル
のx,y,zを知るには
計算が必要
P00 P01 P02 P10 P11 P12 P20 P21 P22 ・・・
0 1 2
v
0
1
2
u
realWorld
[0] [1] [2] [3] [4] [5] [6] [7] [8] ・・・
v = 0 段目 v = 1 段目 v = 2 段目
ピクセルu,vでの3次元座標 → realWorld[v＊画像の横幅 + u]
【距離画像】](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-37-320.jpg)

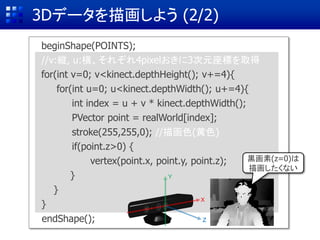

![3Dデータを描画しよう (2/2)
beginShape(POINTS);
endShape();
//v:縦, u:横、それぞれ4pixelおきに3次元座標を取得
for(int v=0; v<kinect.depthHeight(); v+=4){
for(int u=0; u<kinect.depthWidth(); u+=4){
int index = u + v * kinect.depthWidth();
PVector point = realWorld[index];
stroke(255,255,0); //描画色(黄色)
if(point.z>0) {
vertex(point.x, point.y, point.z);
}
}
}
X
Y
Z
黒画素(z=0)は
描画したくない](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-39-320.jpg)
![3Dデータを原点付近に移動させよう
translate(0,0,-600); //600mm後ろに戻す (場合による)
beginShape(POINTS);
for(int v=0; v<kinect.depthHeight(); v+=4){
for(int u=0; u<kinect.depthWidth(); u+=4){
int index = u + v * kinect.depthWidth();
PVector point = realWorld[index];
stroke(255,255,0); //描画色
if(point.z>0) {
vertex(point.x, point.y, point.z);
}
}
}
endShape();
X
Y
Z](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-42-320.jpg)
![3Dデータを手乗りサイズにしよう
scale(0.3); //サイズを3/10にする
translate(0,0,-600);
beginShape(POINTS);
for(int v=0; v<kinect.depthHeight(); v+=4){
for(int u=0; u<kinect.depthWidth(); u+=4){
int index = u + v * kinect.depthWidth();
PVector point = realWorld[index]; //
stroke(255,255,0); //描画色
if(point.z>0) {
vertex(point.x, point.y, point.z);
}
}
}](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-44-320.jpg)

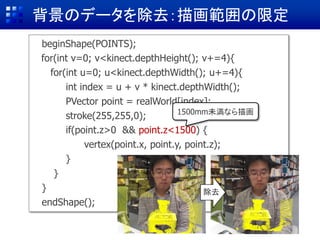

![背景のデータを除去：描画範囲の限定
beginShape(POINTS);
for(int v=0; v<kinect.depthHeight(); v+=4){
for(int u=0; u<kinect.depthWidth(); u+=4){
int index = u + v * kinect.depthWidth();
PVector point = realWorld[index]; //
stroke(255,255,0);
if(point.z>0) {
vertex(point.x, point.y, point.z);
}
}
}
endShape();
if(point.z>0 && point.z<1500) {
vertex(point.x, point.y, point.z);
}
除去
1500mm未満なら描画](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-47-320.jpg)

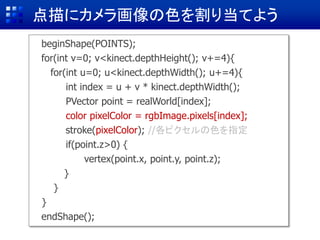

![点描にカメラ画像の色を割り当てよう
beginShape(POINTS);
for(int v=0; v<kinect.depthHeight(); v+=4){
for(int u=0; u<kinect.depthWidth(); u+=4){
int index = u + v * kinect.depthWidth();
PVector point = realWorld[index]; //
color pixelColor = rgbImage.pixels[index];
stroke(255,255,0);
if(point.z>0) {
vertex(point.x, point.y, point.z);
}
}
}
endShape();
stroke(pixelColor); //各ピクセルの色を指定](https://image.slidesharecdn.com/slidesharesoil-181205215624/85/19-SOIL-RGB-D-AR-49-320.jpg)
More Related Content
Similar to 第19回SOIL水曜セミナー：RGB-DカメラでAR空間に入り込もう
第19回SOIL水曜セミナー：RGB-DカメラでAR空間に入り込もう
- 1.
- 2.
- 3. ARコンテンツ作成勉強会の紹介 2013年5月に勉強会をスタート ARコンテンツの作り方をハンズオン形式で学ぶ 人数は5~10名程度の少人数で実施 参加条件はAR/VRに興味がある人(知識不要) 各地で開催 (福岡、熊本、宮崎、長崎、大分、 鹿児島、山口、広島、関東)
- 4.
- 5. SRP Open InnovationLab主催 SOIL水曜セミナー 今回のイベントについて 登録よろしく！ https://soil.connpass.com/

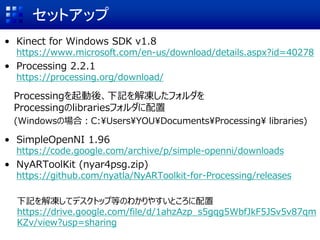

- 6. セットアップ • Kinect forWindows SDK v1.8 https://www.microsoft.com/en-us/download/details.aspx?id=40278 • Processing 2.2.1 https://processing.org/download/ Processingを起動後、下記を解凍したフォルダを Processingのlibrariesフォルダに配置 (Windowsの場合：C:¥Users¥YOU¥Documents¥Processing¥ libraries) • SimpleOpenNI 1.96 https://code.google.com/archive/p/simple-openni/downloads • NyARToolKit (nyar4psg.zip) https://github.com/nyatla/NyARToolkit-for-Processing/releases 下記を解凍してデスクトップ等のわかりやすいところに配置 https://drive.google.com/file/d/1ahzAzp_s5gqg5WbfJkF5JSv5v87qm KZv/view?usp=sharing

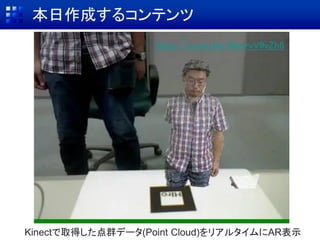

- 7.
- 8.

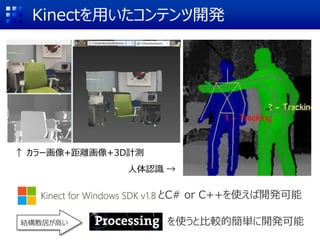

- 9. Kinectを用いたコンテンツ開発 ↑ カラー画像+距離画像+3D計測 人体認識 → とC#or C++を使えば開発可能 結構敷居が高い を使うと比較的簡単に開発可能

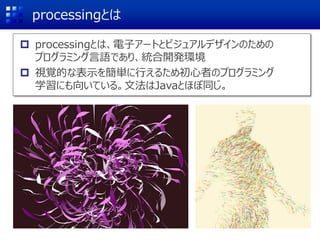

- 10.

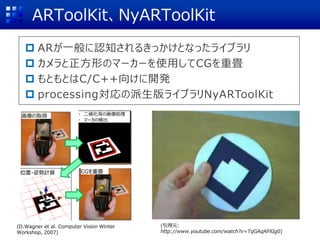

- 11. ARToolKit、NyARToolKit ARが一般に認知されるきっかけとなったライブラリ カメラと正方形のマーカーを使用してCGを重畳 もともとはC/C++向けに開発 processing対応の派生版ライブラリNyARToolKit 画像の取得 ・ 二値化等の画像処理 ・ マーカの検出 位置・姿勢計算 CGを重畳 (引用元: http://www.youtube.com/watch?v=TqGAqAFlGg0) (D.Wagner et al. Computer Vision Winter Workshop, 2007)
- 12.

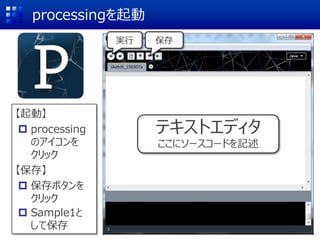

- 13.

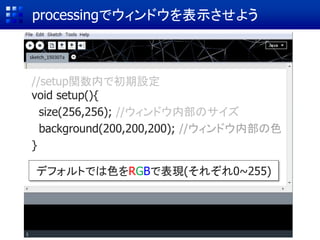

- 14. processingでウィンドウを表示させよう //setup関数内で初期設定 void setup(){ size(256,256); //ウィンドウ内部のサイズ background(200,200,200);//ウィンドウ内部の色 } デフォルトでは色をRGBで表現(それぞれ0~255)

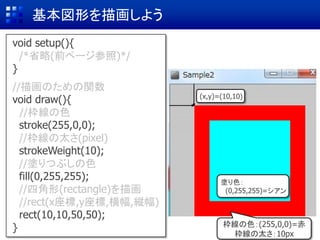

- 15.
- 16.

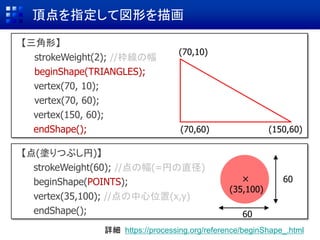

- 17. 頂点を指定して図形を描画 【三角形】 strokeWeight(2); //枠線の幅 beginShape(TRIANGLES); vertex(70, 10); vertex(70,60); vertex(150, 60); endShape(); (70,10) (70,60) (150,60) 【点(塗りつぶし円)】 strokeWeight(60); //点の幅(=円の直径) beginShape(POINTS); vertex(35,100); //点の中心位置(x,y) endShape(); 60 60 (35,100) 詳細 https://processing.org/reference/beginShape_.html

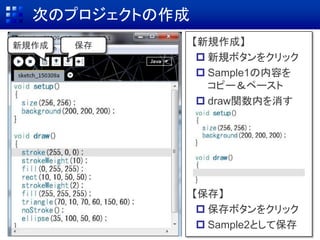

- 18. 次のプロジェクトの作成 保存新規作成 【新規作成】 新規ボタンをクリック Sample1の内容を コピー＆ペースト draw関数内を消す 【保存】 保存ボタンをクリック Sample2として保存

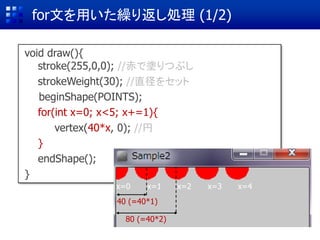

- 19. void draw(){ stroke(255,0,0); //赤で塗りつぶし strokeWeight(30);//直径をセット beginShape(POINTS); for(int x=0; x<5; x+=1){ vertex(40*x, 0); //円 } endShape(); } for文を用いた繰り返し処理 (1/2) x=0 x=1 x=2 x=3 x=4 40 (=40*1) 80 (=40*2)

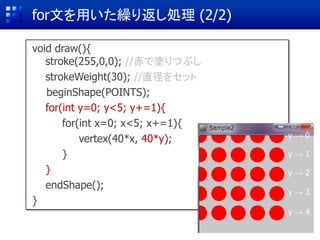

- 20. for文を用いた繰り返し処理 (2/2) void draw(){ stroke(255,0,0);//赤で塗りつぶし strokeWeight(30); //直径をセット beginShape(POINTS); for(int y=0; y<5; y+=1){ for(int x=0; x<5; x+=1){ vertex(40*x, 0); //円 } } endShape(); } vertex(40*x, 40*y); y → 0 y → 1 y → 2 y → 3 y → 4

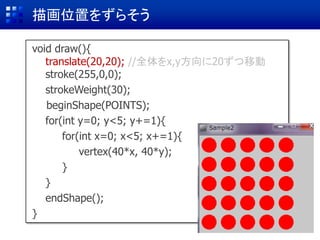

- 21. 描画位置をずらそう void draw(){ translate(20,20); //全体をx,y方向に20ずつ移動 stroke(255,0,0); strokeWeight(30); beginShape(POINTS); for(inty=0; y<5; y+=1){ for(int x=0; x<5; x+=1){ vertex(40*x, 40*y); } } endShape(); }

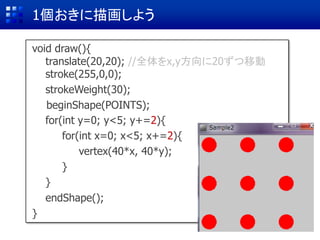

- 22. void draw(){ translate(20,20); //全体をx,y方向に20ずつ移動 stroke(255,0,0); strokeWeight(30); beginShape(POINTS); for(inty=0; y<5; y+=1){ for(int x=0; x<5; x+=1){ vertex(40*x, 40*y); } } endShape(); } 1個おきに描画しよう for(int y=0; y<5; y+=1){ for(int x=0; x<5; x+=2){ vertex(40*x, 40*y); } } for(int y=0; y<5; y+=2){ for(int x=0; x<5; x+=2){ vertex(40*x, 40*y); } }

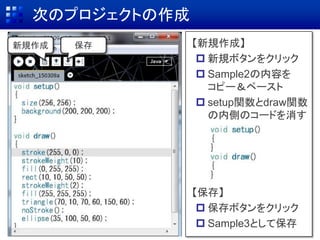

- 23. 次のプロジェクトの作成 保存新規作成 【新規作成】 新規ボタンをクリック Sample2の内容を コピー＆ペースト setup関数とdraw関数 の内側のコードを消す 【保存】 保存ボタンをクリック Sample3として保存

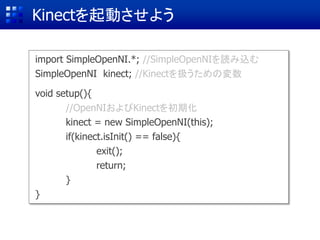

- 24. Kinectを起動させよう import SimpleOpenNI.*; //SimpleOpenNIを読み込む SimpleOpenNIkinect; //Kinectを扱うための変数 void setup(){ //OpenNIおよびKinectを初期化 kinect = new SimpleOpenNI(this); if(kinect.isInit() == false){ exit(); return; } }

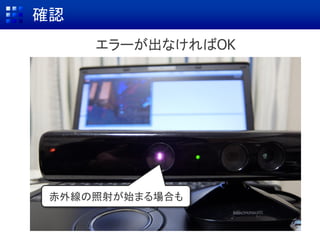

- 25.

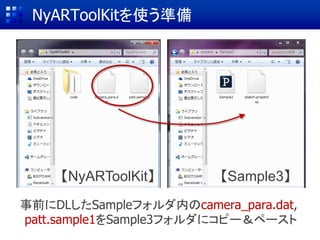

- 26.

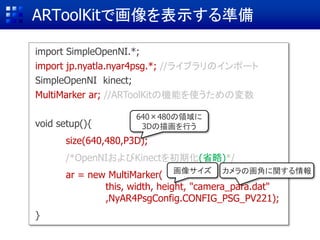

- 27. ARToolKitで画像を表示する準備 import SimpleOpenNI.*; import jp.nyatla.nyar4psg.*;//ライブラリのインポート SimpleOpenNI kinect; MultiMarker ar; //ARToolKitの機能を使うための変数 void setup(){ size(640,480,P3D); /*OpenNIおよびKinectを初期化(省略)*/ ar = new MultiMarker( this, width, height, "camera_para.dat" ,NyAR4PsgConfig.CONFIG_PSG_PV221); } 640×480の領域に 3Dの描画を行う カメラの画角に関する情報画像サイズ

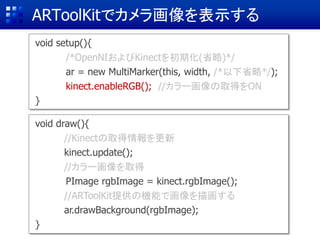

- 28. ARToolKitでカメラ画像を表示する void draw(){ //Kinectの取得情報を更新 kinect.update(); //カラー画像を取得 PImage rgbImage= kinect.rgbImage(); //ARToolKit提供の機能で画像を描画する ar.drawBackground(rgbImage); } void setup(){ /*OpenNIおよびKinectを初期化(省略)*/ ar = new MultiMarker(this, width, /*以下省略*/); kinect.enableRGB(); //カラー画像の取得をON }

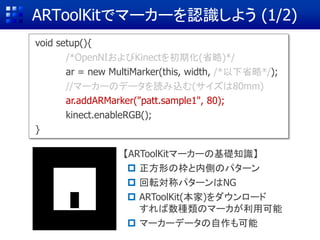

- 29. ARToolKitでマーカーを認識しよう (1/2) void setup(){ /*OpenNIおよびKinectを初期化(省略)*/ ar= new MultiMarker(this, width, /*以下省略*/); //マーカーのデータを読み込む(サイズは80mm) ar.addARMarker("patt.sample1", 80); kinect.enableRGB(); } 【ARToolKitマーカーの基礎知識】 正方形の枠と内側のパターン 回転対称パターンはNG ARToolKit(本家)をダウンロード すれば数種類のマーカが利用可能 マーカーデータの自作も可能

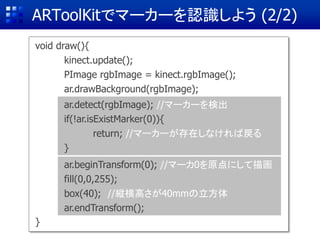

- 30. ARToolKitでマーカーを認識しよう (2/2) void draw(){ kinect.update(); PImagergbImage = kinect.rgbImage(); ar.drawBackground(rgbImage); } ar.detect(rgbImage); //マーカーを検出 if(!ar.isExistMarker(0)){ return; //マーカーが存在しなければ戻る } ar.beginTransform(0); //マーカ0を原点にして描画 fill(0,0,255); box(40); //縦横高さが40mmの立方体 ar.endTransform();

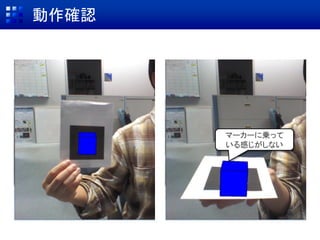

- 31.

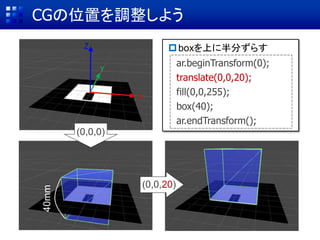

- 32.
- 33. 距離(Depth)画像を取得しよう void setup(){ /*省略(Kinectの初期設定など)*/ kinect.enableRGB(); kinect.enableDepth(); //距離画像の利用をON } voiddraw(){ kinect.update(); //PImage rgbImage = kinect.rgbImage(); PImage rgbImage = kinect.depthImage(); ar.drawBackground(rgbImage); /*以下省略*/ }

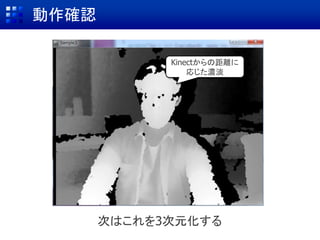

- 34.

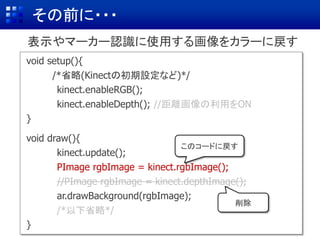

- 35. その前に・・・ void setup(){ /*省略(Kinectの初期設定など)*/ kinect.enableRGB(); kinect.enableDepth(); //距離画像の利用をON } voiddraw(){ kinect.update(); PImage rgbImage = kinect.rgbImage(); //PImage rgbImage = kinect.depthImage(); ar.drawBackground(rgbImage); /*以下省略*/ } 表示やマーカー認識に使用する画像をカラーに戻す このコードに戻す 削除
- 36. 距離画像を3次元情報に変換 void draw(){ kinect.update(); PImage rgbImage= kinect.rgbImage(); //縦横(pixel)とDepthの組をx,y,z座標(mm)に変換 //PVectorの一次元配列に全データを記録 PVector[] realWorld = kinect.depthMapRealWorld(); /*以下省略*/ pixelと濃淡 変換 実空間
- 37. 距離画像とrealWorldとの対応付け P00 (x,y,z) P01 (x,y,z) P02 (x,y,z) P10 (x,y,z) P11 (x,y,z) P12 (x,y,z) P20 (x,y,z) P21 (x,y,z) P23 (x,y,z) 【ポイント】 3次元座標は一次 元配列realWorld に格納されている 任意のu,vピクセル のx,y,zを知るには 計算が必要 P00P01 P02 P10 P11 P12 P20 P21 P22 ・・・ 0 1 2 v 0 1 2 u realWorld [0] [1] [2] [3] [4] [5] [6] [7] [8] ・・・ v = 0 段目 v = 1 段目 v = 2 段目 ピクセルu,vでの3次元座標 → realWorld[v＊画像の横幅 + u] 【距離画像】

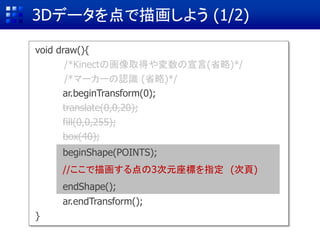

- 38. 3Dデータを点で描画しよう (1/2) void draw(){ /*Kinectの画像取得や変数の宣言(省略)*/ /*マーカーの認識(省略)*/ ar.beginTransform(0); // translate(0,0,20); fill(0,0,255); box(40); ar.endTransform(); } beginShape(POINTS); //ここで描画する点の3次元座標を指定 (次頁) endShape(); translate(0,0,20); fill(0,0,255); box(40);
- 39. 3Dデータを描画しよう (2/2) beginShape(POINTS); endShape(); //v:縦, u:横、それぞれ4pixelおきに3次元座標を取得 for(intv=0; v<kinect.depthHeight(); v+=4){ for(int u=0; u<kinect.depthWidth(); u+=4){ int index = u + v * kinect.depthWidth(); PVector point = realWorld[index]; stroke(255,255,0); //描画色(黄色) if(point.z>0) { vertex(point.x, point.y, point.z); } } } X Y Z 黒画素(z=0)は 描画したくない
- 40.

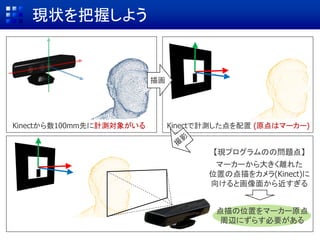

- 41.
- 42. 3Dデータを原点付近に移動させよう translate(0,0,-600); //600mm後ろに戻す (場合による) beginShape(POINTS); for(intv=0; v<kinect.depthHeight(); v+=4){ for(int u=0; u<kinect.depthWidth(); u+=4){ int index = u + v * kinect.depthWidth(); PVector point = realWorld[index]; stroke(255,255,0); //描画色 if(point.z>0) { vertex(point.x, point.y, point.z); } } } endShape(); X Y Z

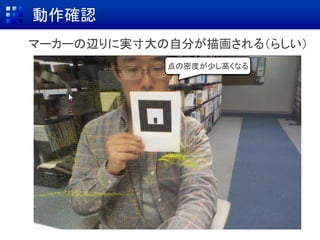

- 43.
- 44. 3Dデータを手乗りサイズにしよう scale(0.3); //サイズを3/10にする translate(0,0,-600); beginShape(POINTS); for(int v=0;v<kinect.depthHeight(); v+=4){ for(int u=0; u<kinect.depthWidth(); u+=4){ int index = u + v * kinect.depthWidth(); PVector point = realWorld[index]; // stroke(255,255,0); //描画色 if(point.z>0) { vertex(point.x, point.y, point.z); } } }
- 45. 描画する点の大きさを整える strokeWeight(2); //描画サイズを2pixelにする scale(0.3); translate(0,0,-600); beginShape(POINTS); for(int v=0;v<kinect.depthHeight(); v+=4){ /*以下描画の処理(省略)*/

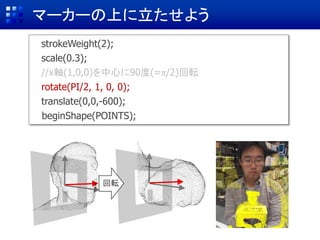

- 46. マーカーの上に立たせよう strokeWeight(2); scale(0.3); //x軸(1,0,0)を中心に90度(=π/2)回転 rotate(PI/2, 1, 0,0); translate(0,0,-600); beginShape(POINTS); 回転
- 47. 背景のデータを除去：描画範囲の限定 beginShape(POINTS); for(int v=0; v<kinect.depthHeight();v+=4){ for(int u=0; u<kinect.depthWidth(); u+=4){ int index = u + v * kinect.depthWidth(); PVector point = realWorld[index]; // stroke(255,255,0); if(point.z>0) { vertex(point.x, point.y, point.z); } } } endShape(); if(point.z>0 && point.z<1500) { vertex(point.x, point.y, point.z); } 除去 1500mm未満なら描画

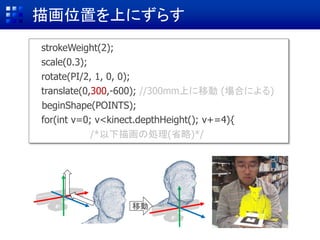

- 48. 描画位置を上にずらす 移動 strokeWeight(2); scale(0.3); rotate(PI/2, 1, 0,0); translate(0,0,-600); //600mm後ろに戻す (場合による) beginShape(POINTS); for(int v=0; v<kinect.depthHeight(); v+=4){ /*以下描画の処理(省略)*/ translate(0,300,-600); //300mm上に移動 (場合による)
- 49. 点描にカメラ画像の色を割り当てよう beginShape(POINTS); for(int v=0; v<kinect.depthHeight();v+=4){ for(int u=0; u<kinect.depthWidth(); u+=4){ int index = u + v * kinect.depthWidth(); PVector point = realWorld[index]; // color pixelColor = rgbImage.pixels[index]; stroke(255,255,0); if(point.z>0) { vertex(point.x, point.y, point.z); } } } endShape(); stroke(pixelColor); //各ピクセルの色を指定
- 50.

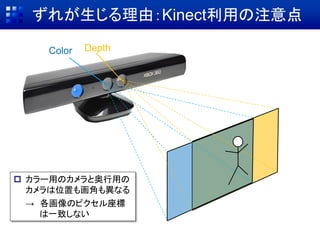

- 51. ずれが生じる理由：Kinect利用の注意点 Color Depth カラー用のカメラと奥行用の カメラは位置も画角も異なる →各画像のピクセル座標 は一致しない

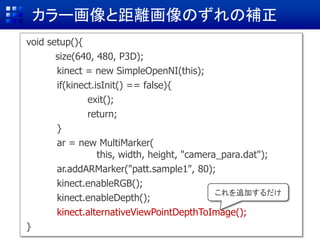

- 52. カラー画像と距離画像のずれの補正 void setup(){ size(640, 480,P3D); kinect = new SimpleOpenNI(this); if(kinect.isInit() == false){ exit(); return; } ar = new MultiMarker( this, width, height, "camera_para.dat"); ar.addARMarker("patt.sample1", 80); kinect.enableRGB(); kinect.enableDepth(); kinect.alternativeViewPointDepthToImage(); } これを追加するだけ
- 53.

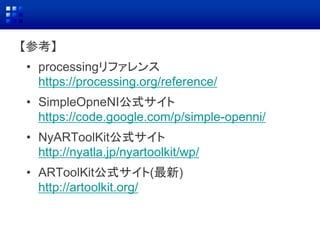

- 54. 【参考】 • processingリファレンス https://processing.org/reference/ • SimpleOpneNI公式サイト https://code.google.com/p/simple-openni/ •NyARToolKit公式サイト http://nyatla.jp/nyartoolkit/wp/ • ARToolKit公式サイト(最新) http://artoolkit.org/
