はじめようARCore：自己位置推定・平面検出・FaceTracking
- 3. ARコンテンツ作成勉強会の紹介 2013年5月に勉強会をスタートし、100回以上開催 ARコンテンツの作り方をハンズオン形式で学ぶ 人数は5~10名程度の少人数で実施 参加条件はAR/VRに興味がある人(知識不要) 各地で開催 (福岡、熊本、宮崎、長崎、大分、 鹿児島、山口、広島、関東)
- 5. ARCore Googleが提供する次世代ARプラットフォーム。普通のスマホでマーカーレスARを実現。 【主要機能】 (1) 自己位置推定 (Motion Tracking) (2) 平面認識 (Environmental Understanding) (3) 明るさ推定 (Light Estimation) (4) マーカー認識 (Augmented Image) (5) 空間共有 (Cloud Anchor) (6) 顔認識 (Augmented Faces) ← New!
- 6. 今日の内容 (1/2) Googleが提供する次世代ARプラットフォーム。普通のスマホでマーカーレスARを実現。 【主要機能】 (1) 自己位置推定 (Motion Tracking) (2) 平面認識 (Environmental Understanding) (3) 明るさ推定 (Light Estimation) (4) マーカー認識 (Augmented Image) (5) 空間共有 (Cloud Anchor) (6) 顔認識 (Augmented Faces) ← New!
- 8. 事前準備 • Unity2017.4.15 or later • ARCore SDK 1.7 https://github.com/google-ar/arcore- unity-sdk/releases/tag/v1.7.0 • Sample http://arfukuoka.lolipop.jp/arcore_pan asonic/sample.zip
- 9. 今日の内容 (2/2) ① CGを表示 ② 平面検出とCGの配置 ③ 空間にドローイング ④ 顔認識
- 10. 開発ツール：Unity Unityとは マルチプラットフォーム対応のゲームエンジンおよび開発環境 GUI上で視覚的にCGを配置したり機能を追加したりできる C#によるプログラミングで細かい挙動も記述可能 アセットストアで高品質なCGやアニメーションを入手できる
- 13. まずはUnityの簡単な使い方
- 19. CGの詳細情報の編集：位置の指定 オブジェクトの詳細の表示・追加・変更 はInspectorで行う 例えば、TransformのPositionを 変更すると位置が変わる Positionを0 0 0に変更
- 22. CGの詳細情報の編集：色の設定 (3/3) オブジェクト(Cube)のマテリアルを開き、作成したマテリアルを割り当て (2) Materialsの横の▼ (1)Cube (3) Element0に ドラッグ&ドロップ

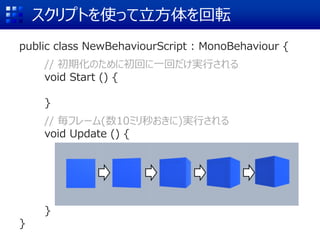

- 28. スクリプトを使って立方体を回転 public class NewBehaviourScript : MonoBehaviour { // 初期化のために初回に一回だけ実行される void Start () { } // 毎フレーム(数10ミリ秒おきに)実行される void Update () { } }
- 29. スクリプトを使って立方体を回転 public class NewBehaviourScript : MonoBehaviour { // 初期化のために初回に一回だけ実行される void Start () { } // 毎フレーム(数10ミリ秒おきに)実行される void Update () { //毎フレームY軸を中心に1度ずつ回転 transform.Rotate(0, 1, 0, Space.Self); } }

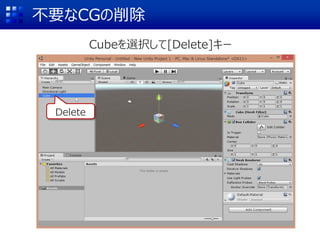

- 34. ARCoreのインポート ①Assets ②Import Package → Custom Package ③arcore-unity-sdk-xxx ④開く
- 36. ARCore用のカメラの設定(2/2) ①GoogleARCore → Prefabs ② ARCore Device ③ドラッグ&ドロップ
- 37. 表示オブジェクトの追加(1/2) ①GoogleARCore → Examples → Common → Prefabs ② Andy Green Diffuse ③ドラッグ&ドロップ
- 39. 実機にインストール
- 43. ビルドの準備 ①Product Nameを入力 ② Resolution and Presentation ③ Default OrientationをLandscape Left ※画面を自動で回転させたくない場合のみ向きを固定
- 44. ビルドの準備 ① Other Settings ② Multithreaded Renderingをオフ※ ※最新版ではオフにしなくてもOKのようなので、ビルドエラーにならないならオンのままで問題なし
- 45. ビルドの準備 ①Package Nameを設定 例) com.arfukuoka.test1 ② Minimum API Levelを Android 7.0に設定
- 46. ビルドの準備 ①XR Settings ② ARCore Supportedをオン
- 47. ビルドと実機インストール ①File ② Build & Run
- 49. 動作確認

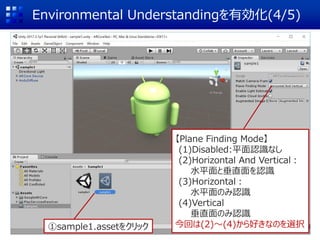

- 54. Environmental Understandingを有効化(4/5) ①sample1.assetをクリック 【Plane Finding Mode】 (1)Disabled:平面認識なし (2)Horizontal And Vertical： 水平面と垂直面を認識 (3)Horizontal： 水平面のみ認識 (4)Vertical 垂直面のみ認識 今回は(2)～(4)から好きなのを選択
- 55. Environmental Understandingを有効化(5/5) ①ARCore Deviceをクリック ②Sample1フォルダ ③sample1.asset ④Session Configに ドラッグ&ドロップ
- 56. 認識した平面の可視化 (1/4) ①空白を右クリック ② Create Empty
- 59. 認識した平面の可視化 (4/4) ①GoogleARCore → Examples → Common → Prefabs ③DetectedPlaneVisualizer ②Controller ④Detected Plane Prefabにドラッグ&ドロップ
- 60. 動作確認 水平面 垂直面
- 62. タップした平面にCGを置く ①New Script ③Create and Add ②PutScript
- 64. スクリプトの記述 using System.Collections; using System.Collections.Generic; using UnityEngine; using GoogleARCore; public class PutScript : MonoBehaviour { public GameObject andy; //CG(Andy)を扱う変数 void Start () { } void Update () { //タップの検出 //タップした画面の座標と3D空間座標の対応付け //Andyをその位置に置く } }
- 65. スクリプトの記述 void Update () { //タッチしていないならreturn if (Input.touchCount < 1 ){ return; } Touch touch = Input.GetTouch(0); //画面をなぞっていなければreturn if (touch.phase != TouchPhase.Moved ){ return;} //タップした座標にAndyを移動。 TrackableHit hit; TrackableHitFlags filter = TrackableHitFlags.PlaneWithinPolygon; Frame.Raycast(touch.position.x, touch.position.y, filter, out hit) } touch.position hit Moved→画面をなぞる 平面を構成するポリゴンの 内側をタップ判定の対象に
- 66. スクリプトの記述 void Update () { //タッチしていないならreturn if (Input.touchCount < 1 ){ return; } Touch touch = Input.GetTouch(0); //画面をなぞっていなければreturn if (touch.phase != TouchPhase.Moved ){ return;} //タップした座標にAndyを移動。 TrackableHit hit; TrackableHitFlags filter = TrackableHitFlags.PlaneWithinPolygon; if(Frame.Raycast(touch.position.x, touch.position.y, filter, out hit) ) { //Andyの3D座標を指定するコードを記述(次頁) } } touch.position hit Moved→画面をなぞる 平面を構成するポリゴンの 内側をタップ判定の対象に
- 67. スクリプトの記述 if (Frame.Raycast(touch.position.x, touch.position.y, filter, out hit)) { //平面にヒットしたならAndyを置く if (hit.Trackable is DetectedPlane) { //Andyの位置・姿勢を指定 andy.transform.position = hit.Pose.position; andy.transform.rotation = hit.Pose.rotation; andy.transform.Rotate(0, 180, 0, Space.Self); //Anchorを設定 var anchor = hit.Trackable.CreateAnchor(hit.Pose); andy.transform.parent = anchor.transform; } } ※Anchor設定は指を離したときだけで十分。今回はコード量を減らすため同時に行っている
- 69. 動作確認
- 70. Next：空間ドローイング
- 71. その前にCtrl+Sで現状を保存

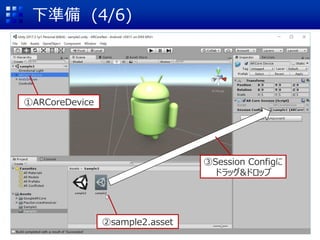

- 78. 平面認識機能が働くことを確認

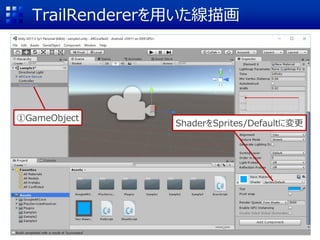

- 87. TrailRendererを用いた線描画 ①New Script ③Create and Add ②DrawScript
- 89. スクリプトの記述 using System.Collections; using System.Collections.Generic; using UnityEngine; using GoogleARCore; public class DrawScript : MonoBehaviour { public GameObject obj; //軌跡を描くオブジェクトの元データ GameObject drawObj; //実際の軌跡描画に使うオブジェクト void Start () { } void Update () { //タップの検出 //タップ開始時に線を描くオブジェクトを生成 //その後はスマホの位置にオブジェクトを追従させて線描画 } }
- 90. スクリプトの記述 void Update () { if (Input.touchCount == 1) { //カメラ手前10cmの位置を取得 Vector3 p = Camera.main.transform.TransformPoint(0,0,0.1f); //タッチスタート if ( Input.GetTouch(0).phase == TouchPhase.Began) { drawObj = GameObject.Instantiate(obj, p, Quaternion.identity); } //押下中 else if (Input.GetTouch(0).phase == TouchPhase.Stationary){ drawObj.transform.position = p; } } }
- 92. 動作確認
- 93. 線を消す List<GameObject> lines = new List<GameObject>(); void Update () { if (Input.touchCount == 1) {//カメラ手前10cmの位置を取得 Vector3 p = Camera.main.transform.TransformPoint(0,0,0.1f);//タ if ( Input.GetTouch(0).phase == TouchPhase.Began) { drawObj = GameObject.Instantiate(obj, p, Quaternion.identity); GameObject tmp = GameObject.Instantiate(obj, p, Quaternion.identity); lines.Add(tmp); drawObj = tmp; } //押下中 else if (Input.GetTouch(0).phase == TouchPhase.Stationary){ drawObj.transform.position = p; } } }
- 94. 線を消す void Update () { if (Input.touchCount == 1) { //線の描画をする/カメラ手前10cmの位置を取得 } else if (Input.touchCount == 2) { if (Input.GetTouch(0).phase == TouchPhase.Ended) { for(int i = 0; i < lines.Count; i++) { Destroy(lines[i]); lines[i] = null; } lines.Clear(); } } }

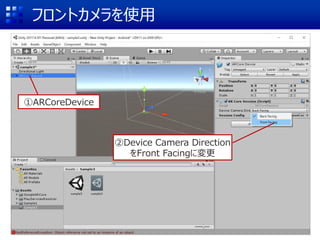

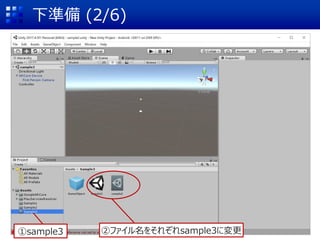

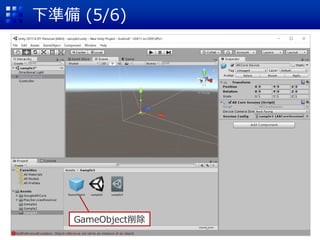

- 103. フロントカメラを使用 ①ARCoreDevice ②Device Camera Direction をFront Facingに変更

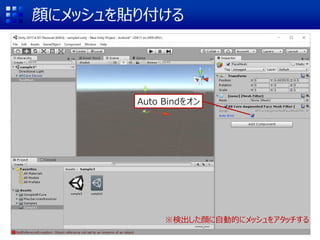

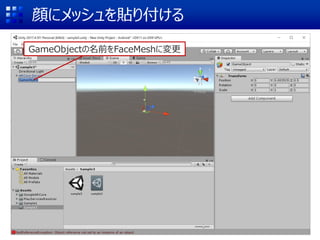

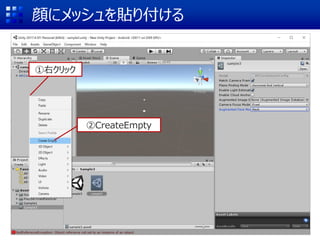

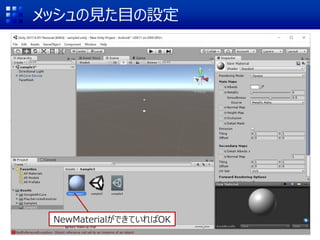

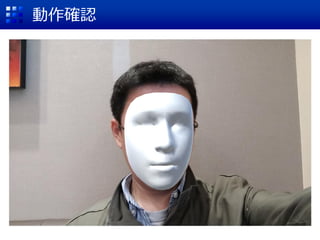

- 115. 動作確認

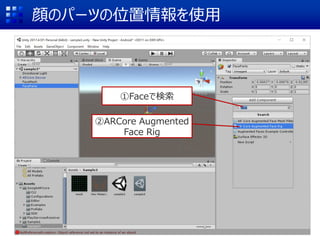

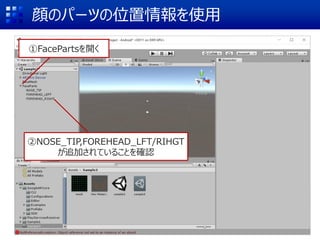

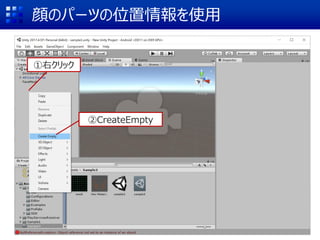

- 121. 顔のパーツの位置情報を使用 FOREHEAD_LEFT FOREHEAD_RIGHT NOSE_TIP 今のところ、取得できるのはFOREHEAD_LEFT/RIGHTとNOSE_TIPの3点

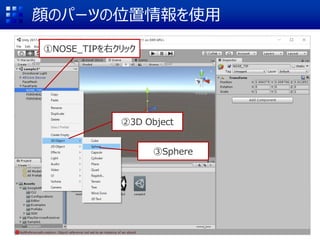

- 131. 顔のパーツの位置情報を使用

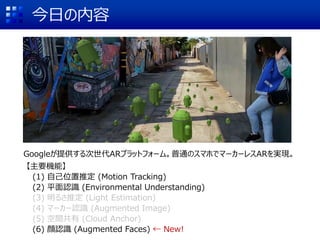

- 135. 今日の内容 Googleが提供する次世代ARプラットフォーム。普通のスマホでマーカーレスARを実現。 【主要機能】 (1) 自己位置推定 (Motion Tracking) (2) 平面認識 (Environmental Understanding) (3) 明るさ推定 (Light Estimation) (4) マーカー認識 (Augmented Image) (5) 空間共有 (Cloud Anchor) (6) 顔認識 (Augmented Faces) ← New!
- 136. Fin.
