OpenCVでつくろうARスタンプアプリ in 熊本

OpenCVとARCoreで作るスタンプAR
ARコンテンツ作成勉強会 in 熊本

自己紹介
氏名：吉永崇(Takashi Yoshinaga)
所属：九州先端科学技術研究所(ISIT)
専門：ARを用いた医療支援や運動計測
コミュニティ：ARコンテンツ作成勉強会主催

ARコンテンツ作成勉強会の紹介
 2013年5月に勉強会をスタート
 ARコンテンツの作り方をハンズオン形式で学ぶ
 人数は5~10名程度の少人数で実施
 参加条件はAR/VRに興味がある人(知識不要)
 各地で開催 (福岡、熊本、宮崎、長崎、大分、鹿児島、山口、広島、関東、北海道)

Twitterと勉強会ページで情報を発信しています
#AR_Fukuoka Googleで「AR勉強会」で検索

#AR_Kumamoto
今日のハッシュタグ

Special Thanks
Shinji Hayai
@_shinjism

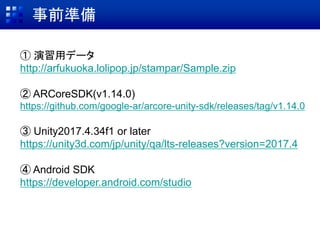

事前準備
① 演習用データ
http://arfukuoka.lolipop.jp/stampar/Sample.zip
② ARCoreSDK(v1.14.0)
https://github.com/google-ar/arcore-unity-sdk/releases/tag/v1.14.0
③ Unity2017.4.34f1 or later
https://unity3d.com/jp/unity/qa/lts-releases?version=2017.4
④ Android SDK
https://developer.android.com/studio

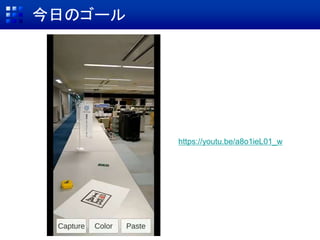

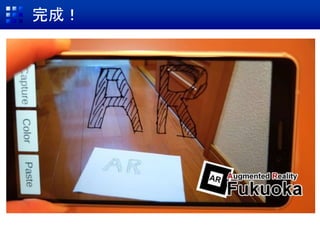

今日のゴール
https://youtu.be/a8o1ieL01_w

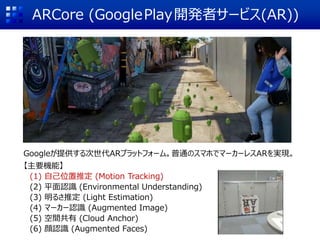

ARCore (GooglePlay開発者サービス(AR))
Googleが提供する次世代ARプラットフォーム。普通のスマホでマーカーレスARを実現。
【主要機能】
(1) 自己位置推定 (Motion Tracking)
(2) 平面認識 (Environmental Understanding)
(3) 明るさ推定 (Light Estimation)
(4) マーカー認識 (Augmented Image)
(5) 空間共有 (Cloud Anchor)
(6) 顔認識 (Augmented Faces)
(1) 自己位置推定 (Motion Tracking)

OpenCV Plus Unity
 画像処理ライブラリの定番としてお馴染みのOpenCVのUnity版
 C#版のOpenCVSharpをベースにUnityに対応させたアセット
 Windows/Mac/Android/iOSに対応。しかも無料！

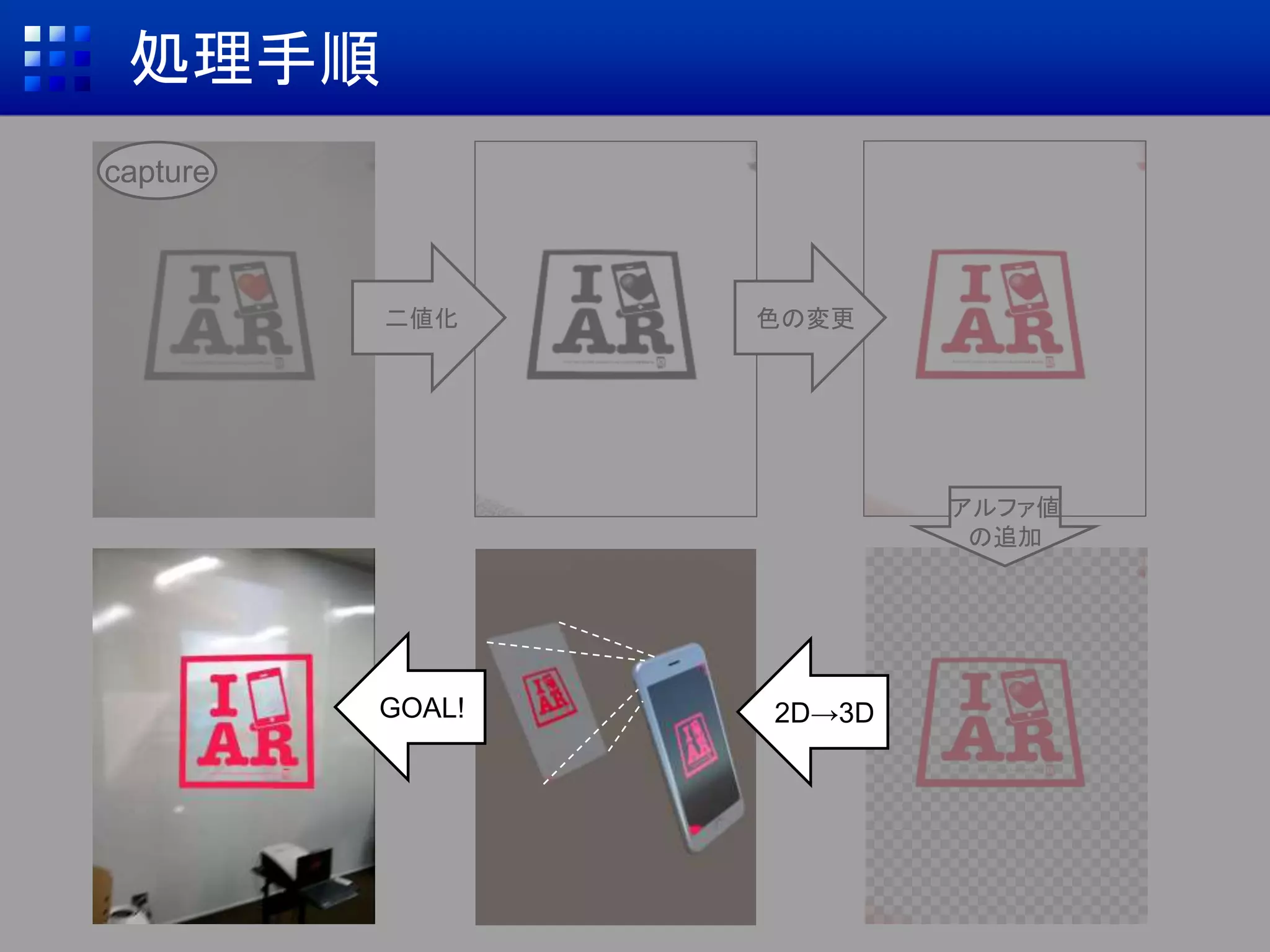

処理手順
二値化
capture
色の変更
アルファ値
の追加
2D→3DGOAL!

まずはUnityの操作の基本

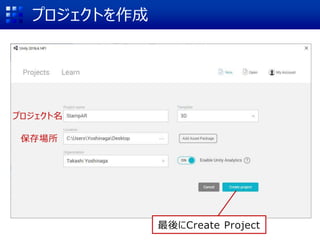

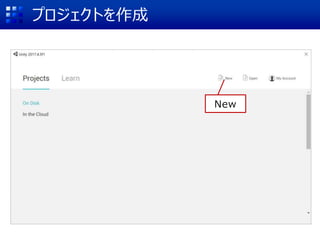

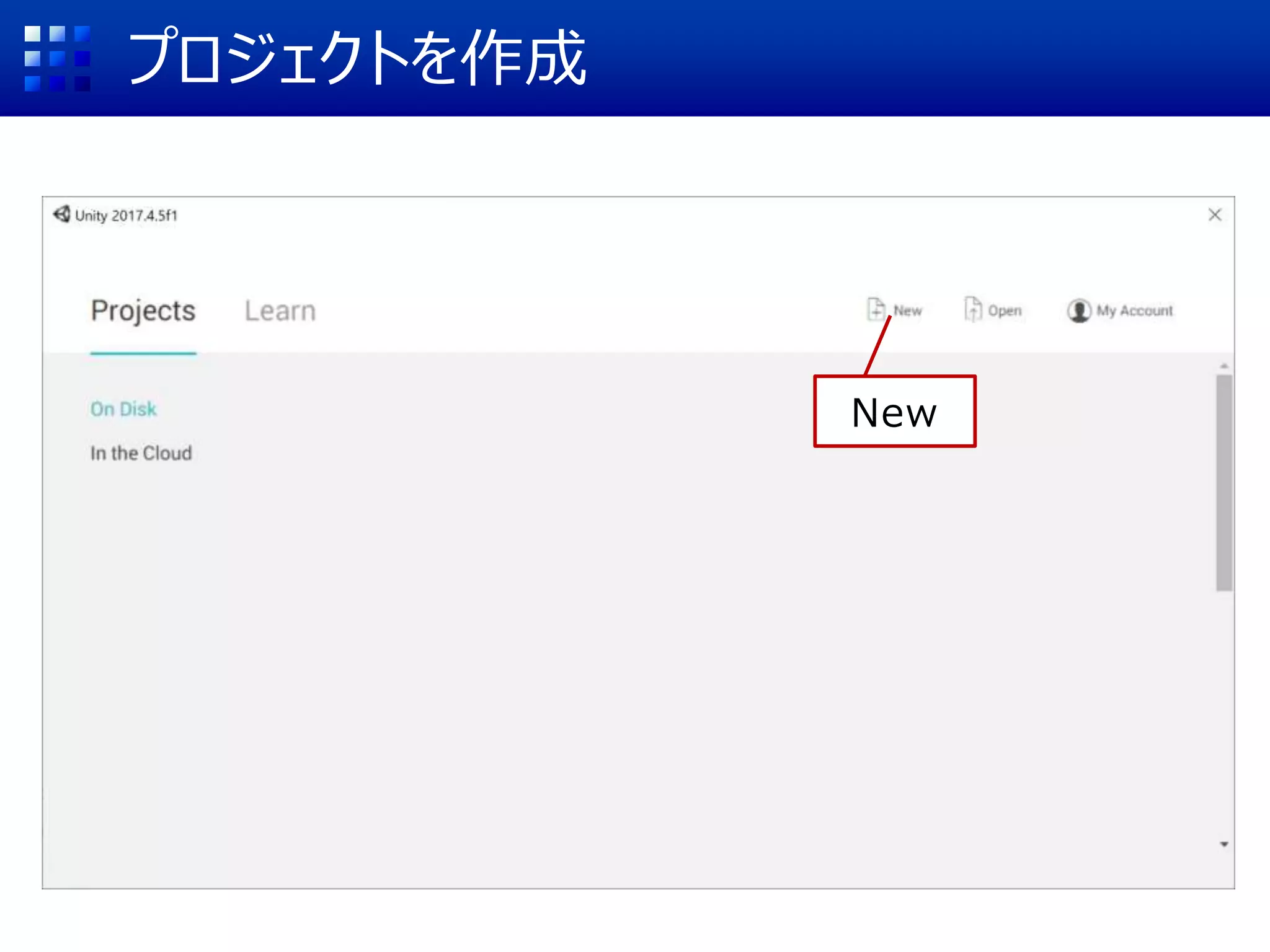

プロジェクトを作成
New

プロジェクトを作成
最後にCreate Project
プロジェクト名
保存場所

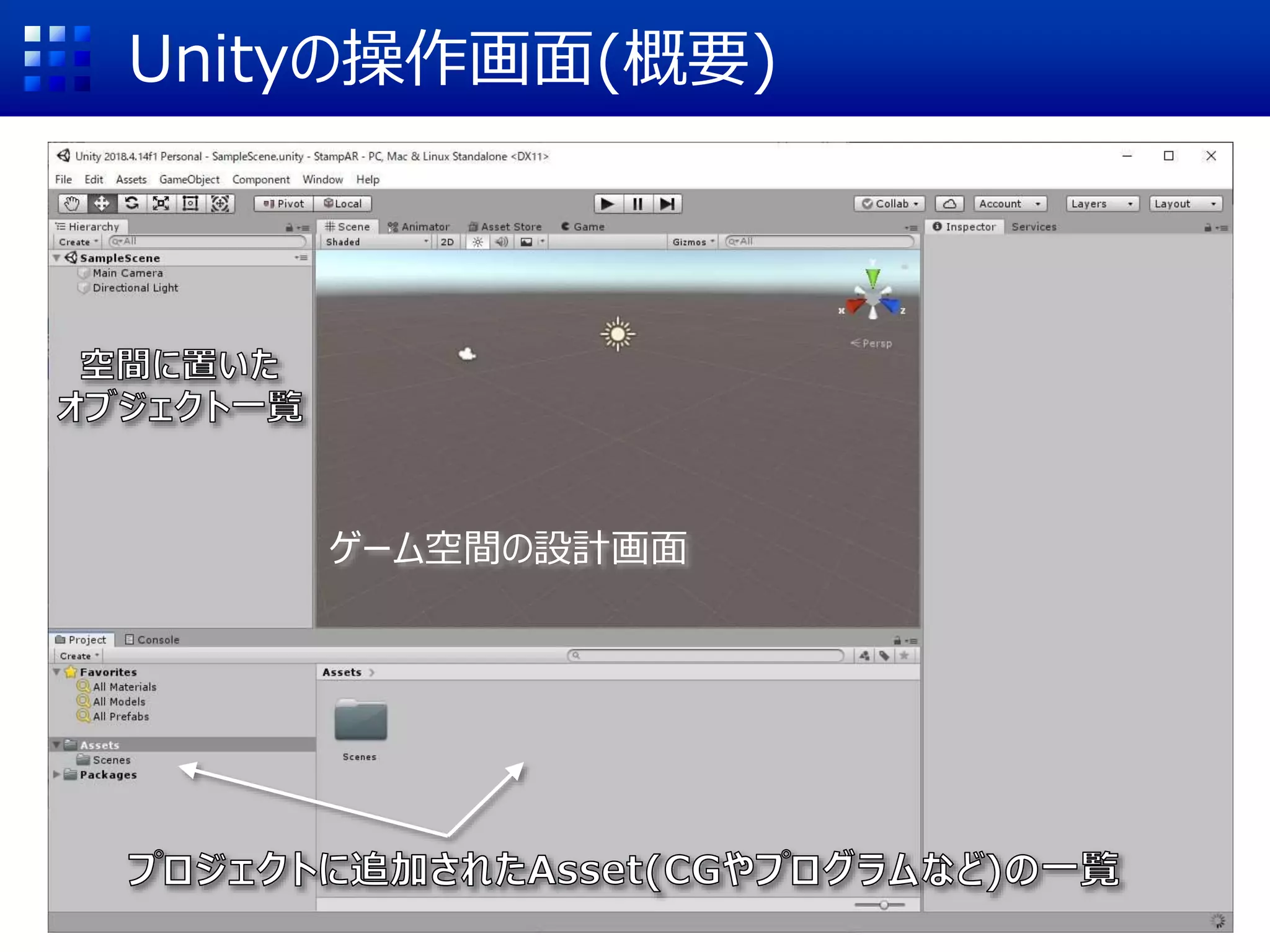

Unityの操作画面(概要)
ゲーム空間の設計画面

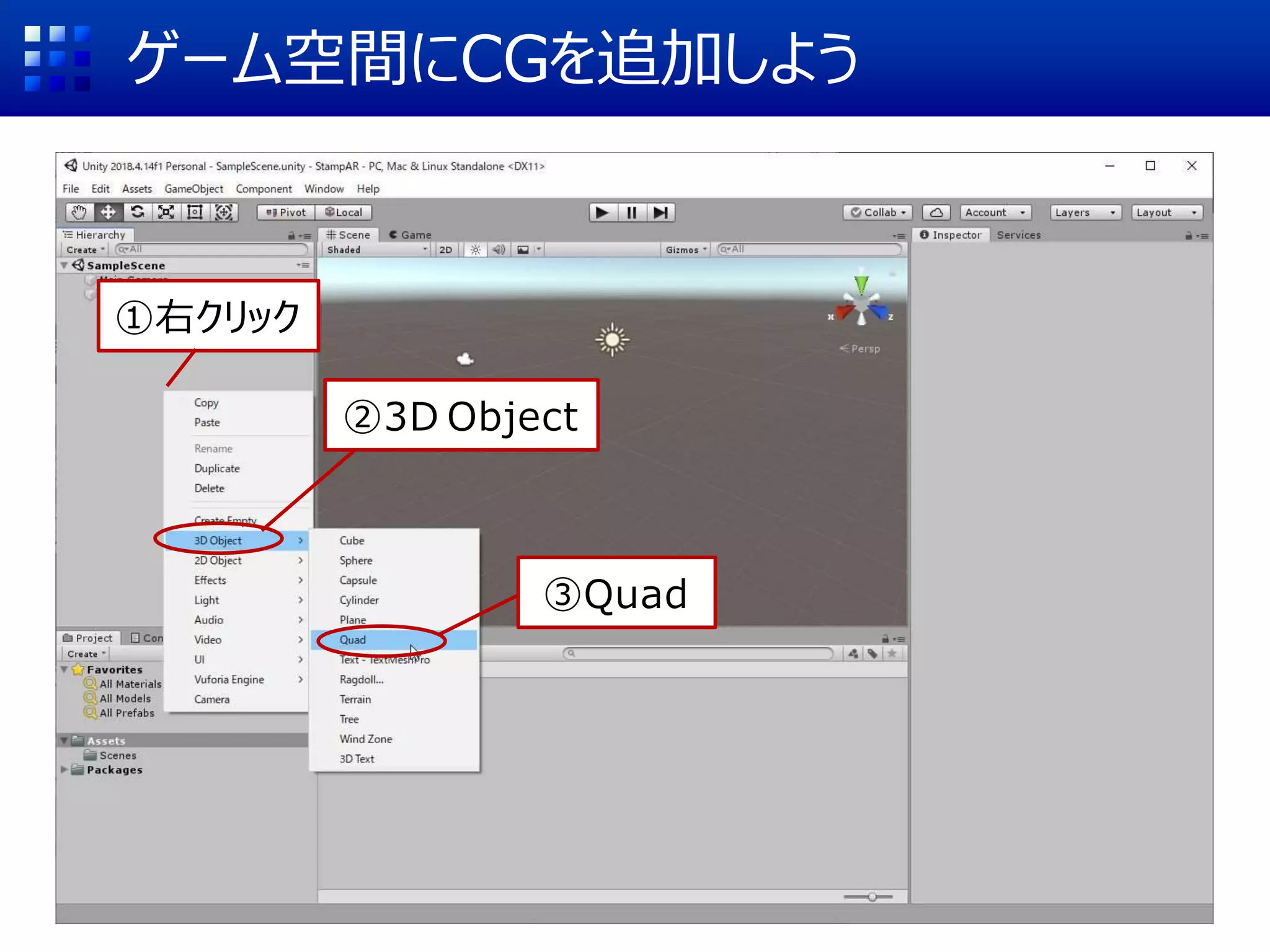

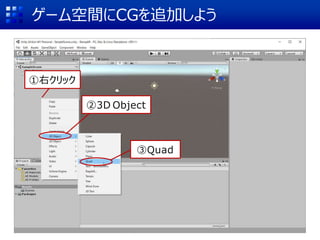

ゲーム空間にCGを追加しよう
①右クリック
②3D Object
③Quad

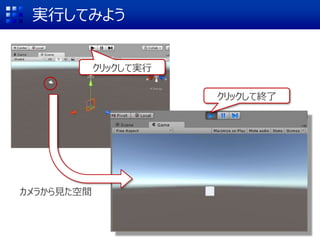

実行してみよう
クリックして実行
クリックして終了
カメラから見た空間

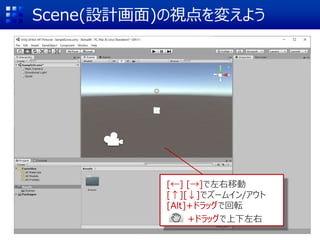

Scene(設計画面)の視点を変えよう
[←] [→]で左右移動
[↑][↓]でズームイン/アウト
[Alt]+ドラッグで回転
+ドラッグで上下左右

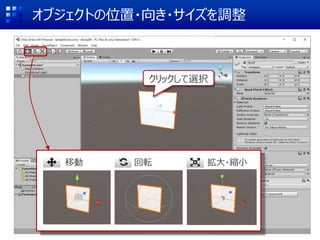

オブジェクトの位置・向き・サイズを調整
クリックして選択
移動回転拡大・縮小

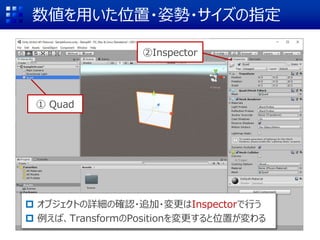

数値を用いた位置・姿勢・サイズの指定
 オブジェクトの詳細の確認・追加・変更はInspectorで行う
 例えば、TransformのPositionを変更すると位置が変わる
②Inspector
① Quad

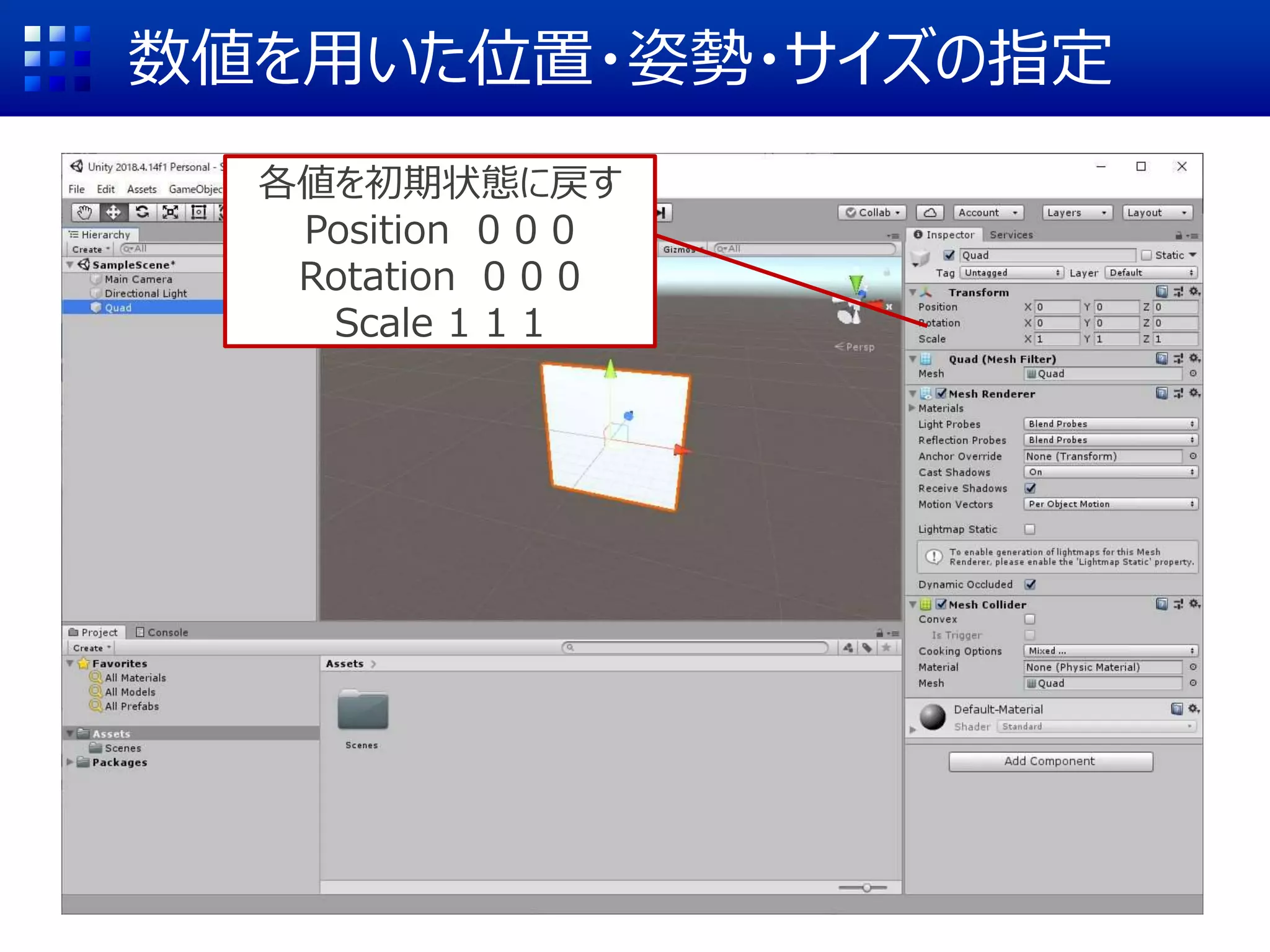

数値を用いた位置・姿勢・サイズの指定
各値を初期状態に戻す
Position 0 0 0
Rotation 0 0 0
Scale 1 1 1

座標系
Y
ZX
Unityでは横はX、奥行方向がZ、そして地面に対して垂直がY

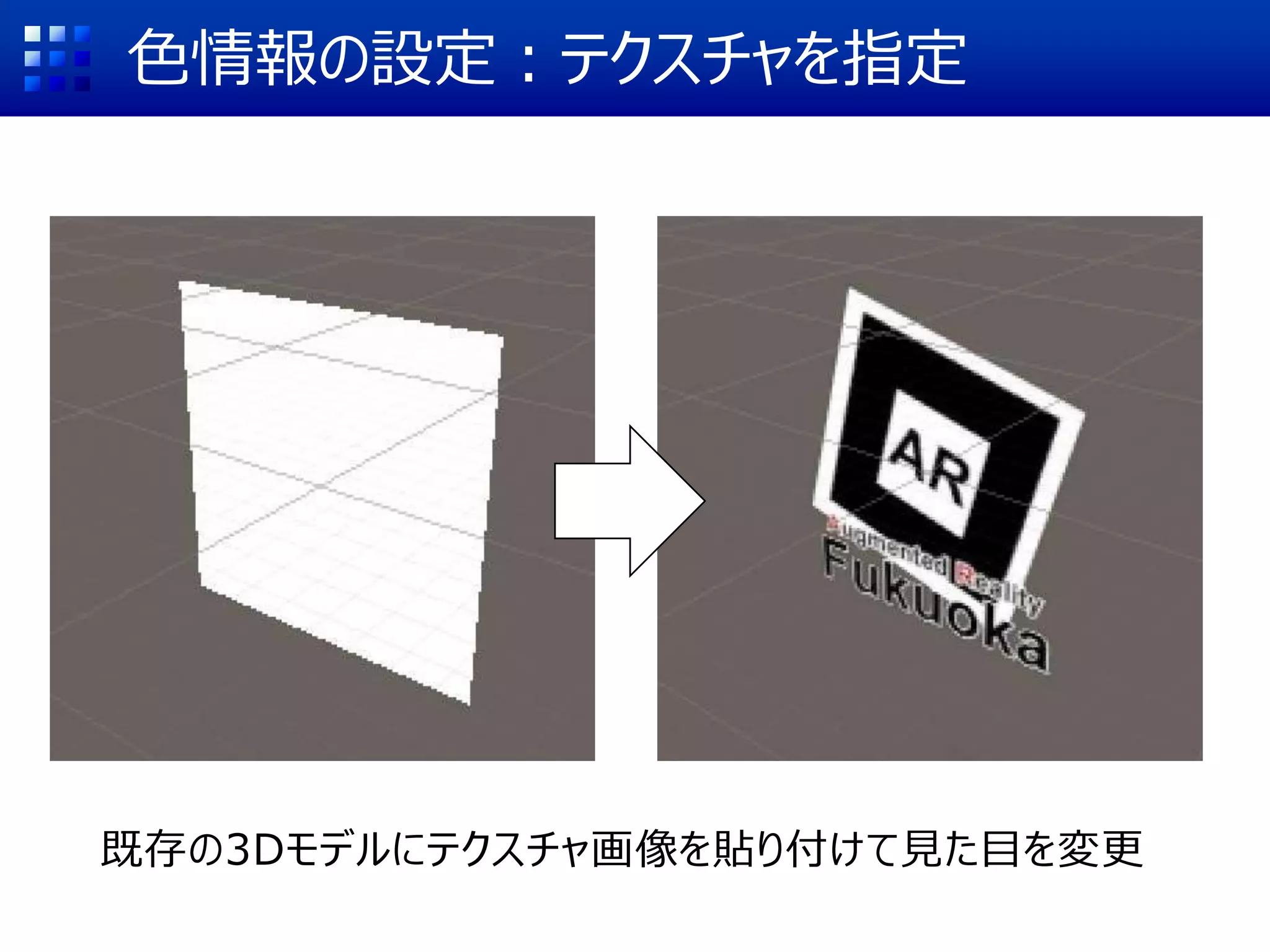

色情報の設定：テクスチャを指定
既存の3Dモデルにテクスチャ画像を貼り付けて見た目を変更

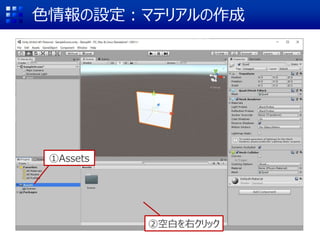

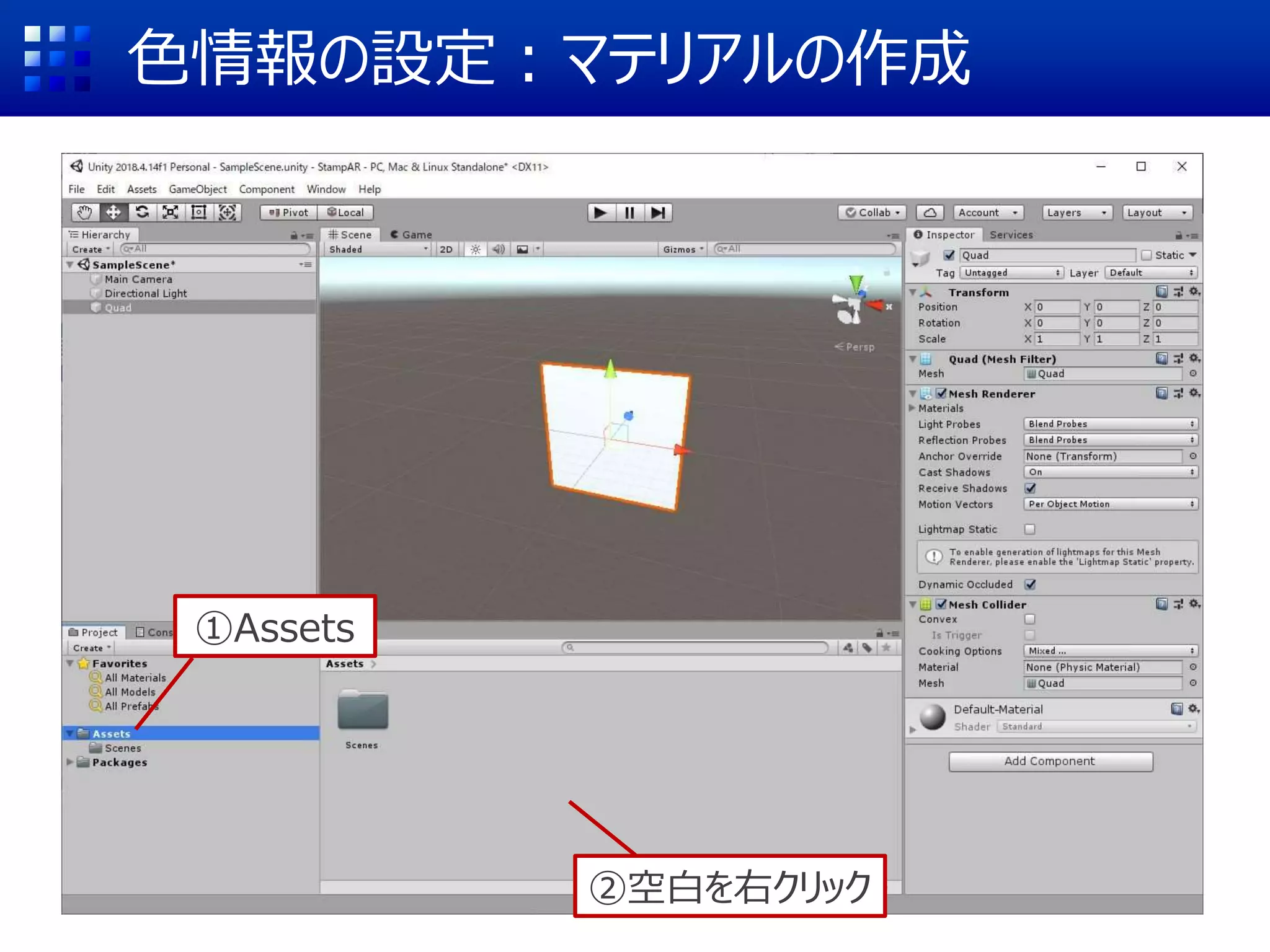

色情報の設定：マテリアルの作成
①Assets
②空白を右クリック

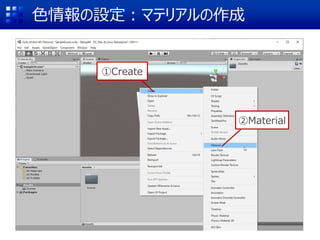

色情報の設定：マテリアルの作成
①Create
②Material

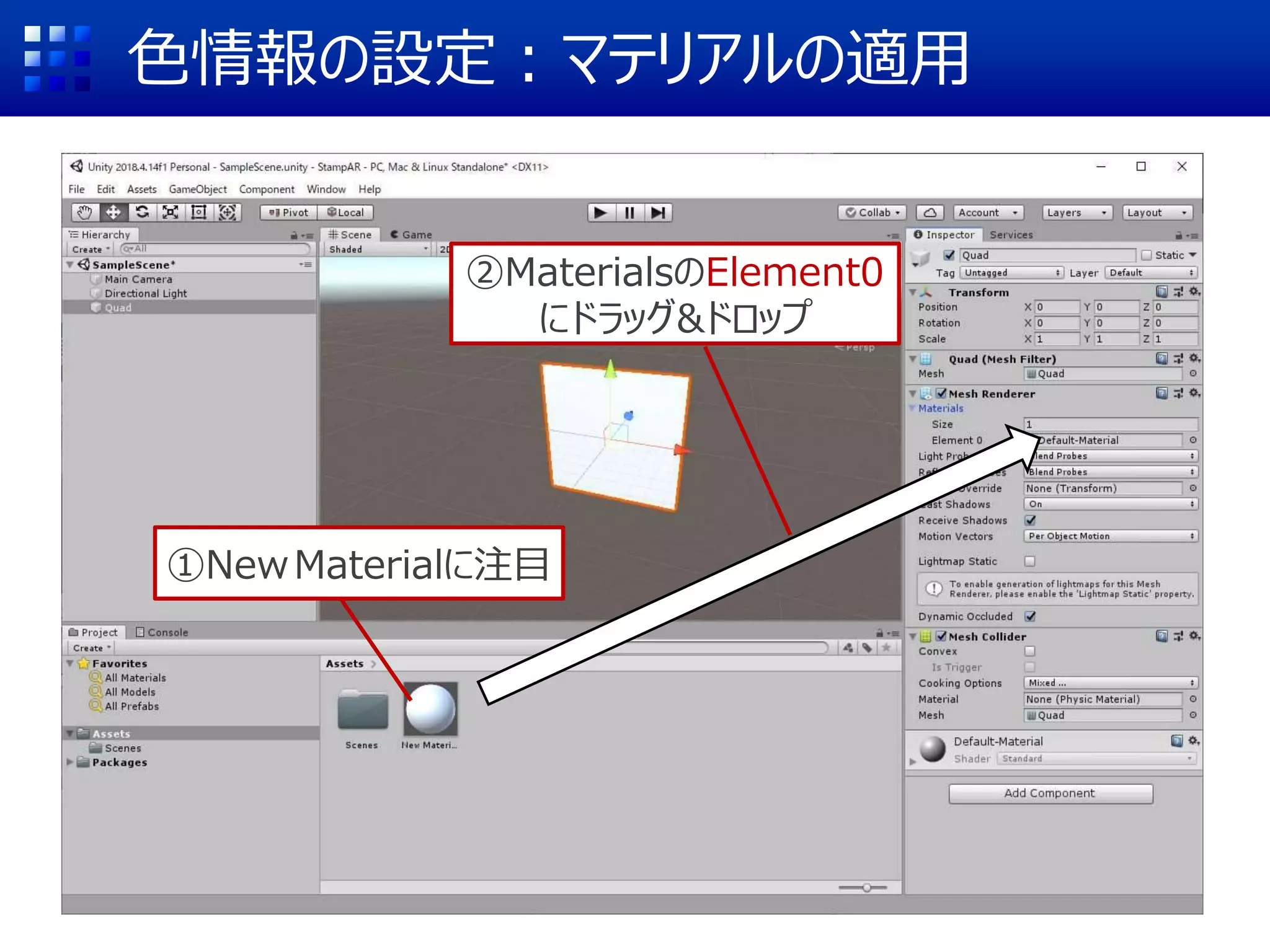

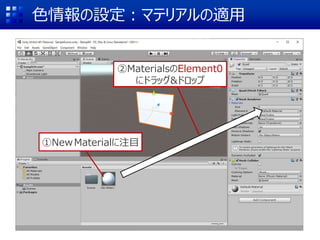

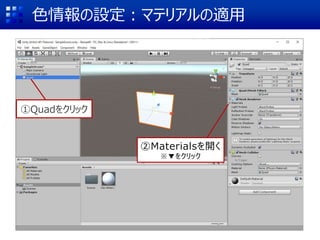

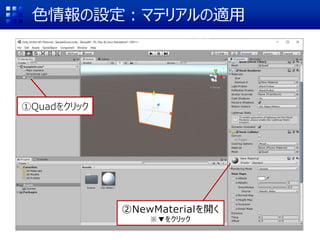

色情報の設定：マテリアルの適用
①Quadをクリック
②Materialsを開く
※▼をクリック

①NewMaterialに注目
②MaterialsのElement0
にドラッグ&ドロップ

②NewMaterialを開く
※▼をクリック

ここをクリック

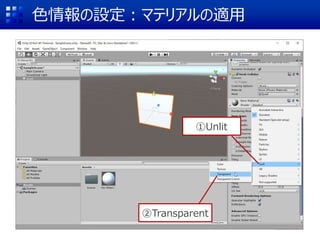

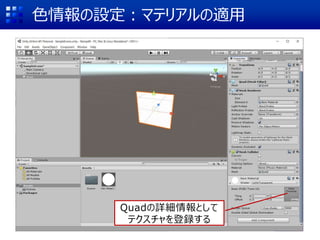

①Unlit
②Transparent

Quadの詳細情報として
テクスチャを登録する

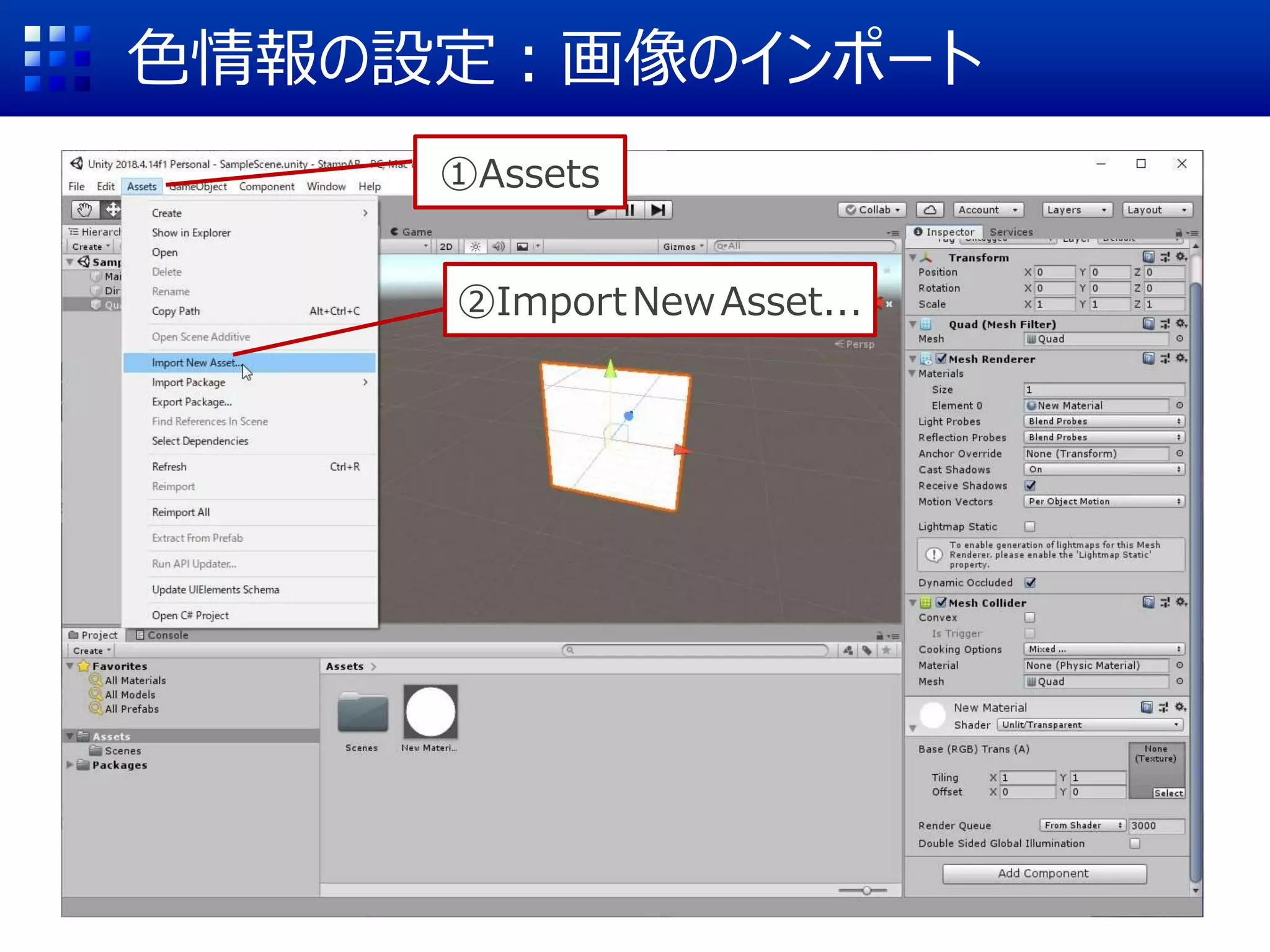

色情報の設定：画像のインポート
①Assets
②ImportNewAsset...

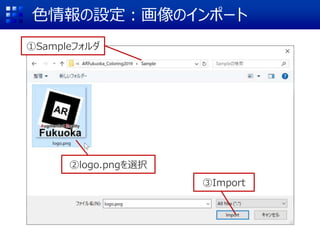

色情報の設定：画像のインポート
①Sampleフォルダ
②logo.pngを選択
③Import

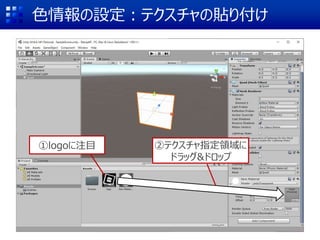

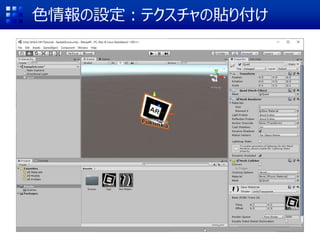

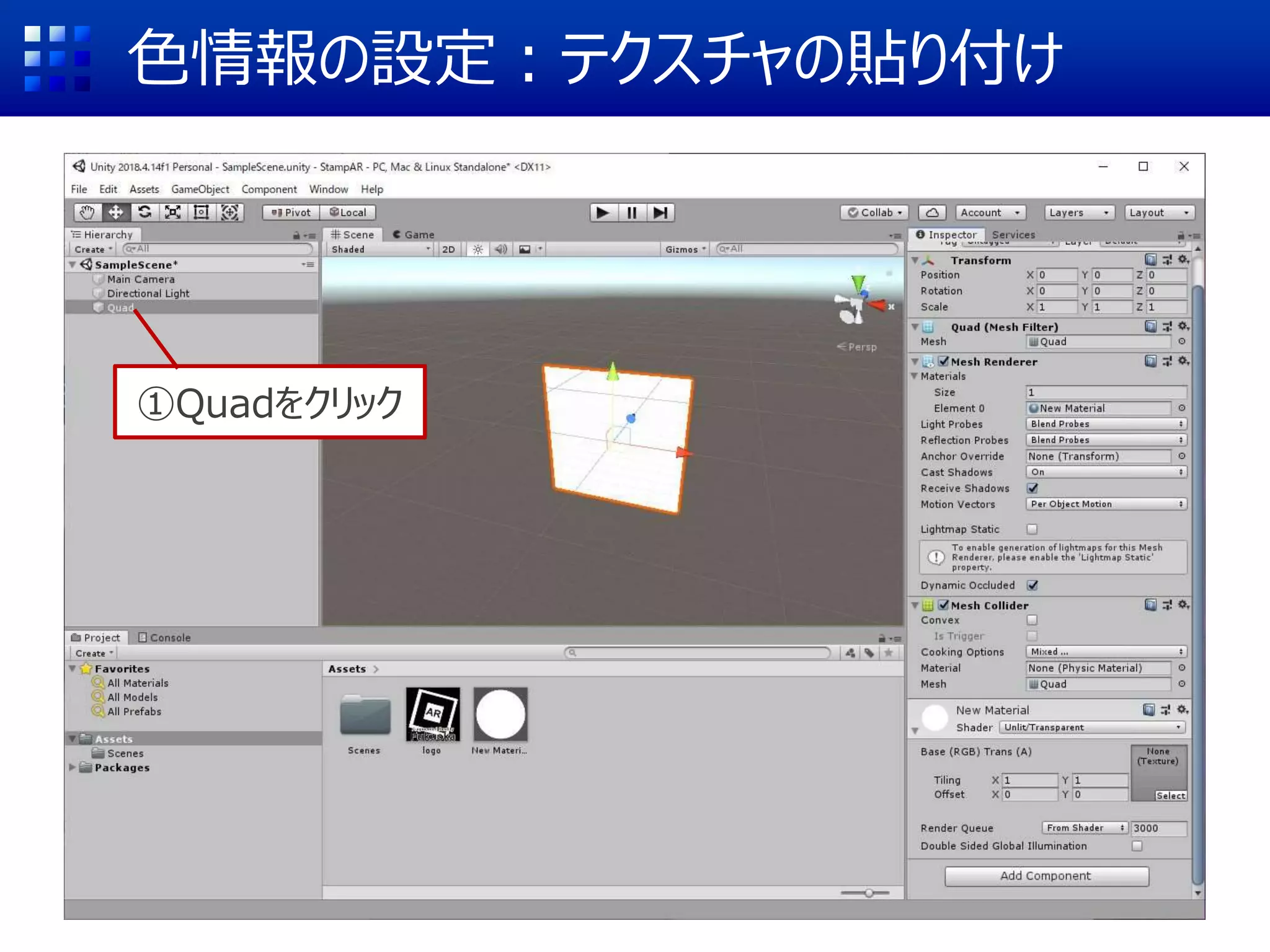

色情報の設定：テクスチャの貼り付け

①logoに注目 ②テクスチャ指定領域に
ドラッグ&ドロップ

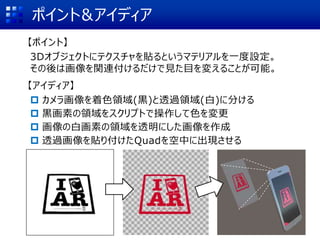

ポイント&アイディア
【ポイント】
3Dオブジェクトにテクスチャを貼るというマテリアルを一度設定。
その後は画像を関連付けるだけで見た目を変えることが可能。
【アイディア】
 カメラ画像を着色領域(黒)と透過領域(白)に分ける
 黒画素の領域をスクリプトで操作して色を変更
 画像の白画素の領域を透明にした画像を作成
 透過画像を貼り付けたQuadを空中に出現させる

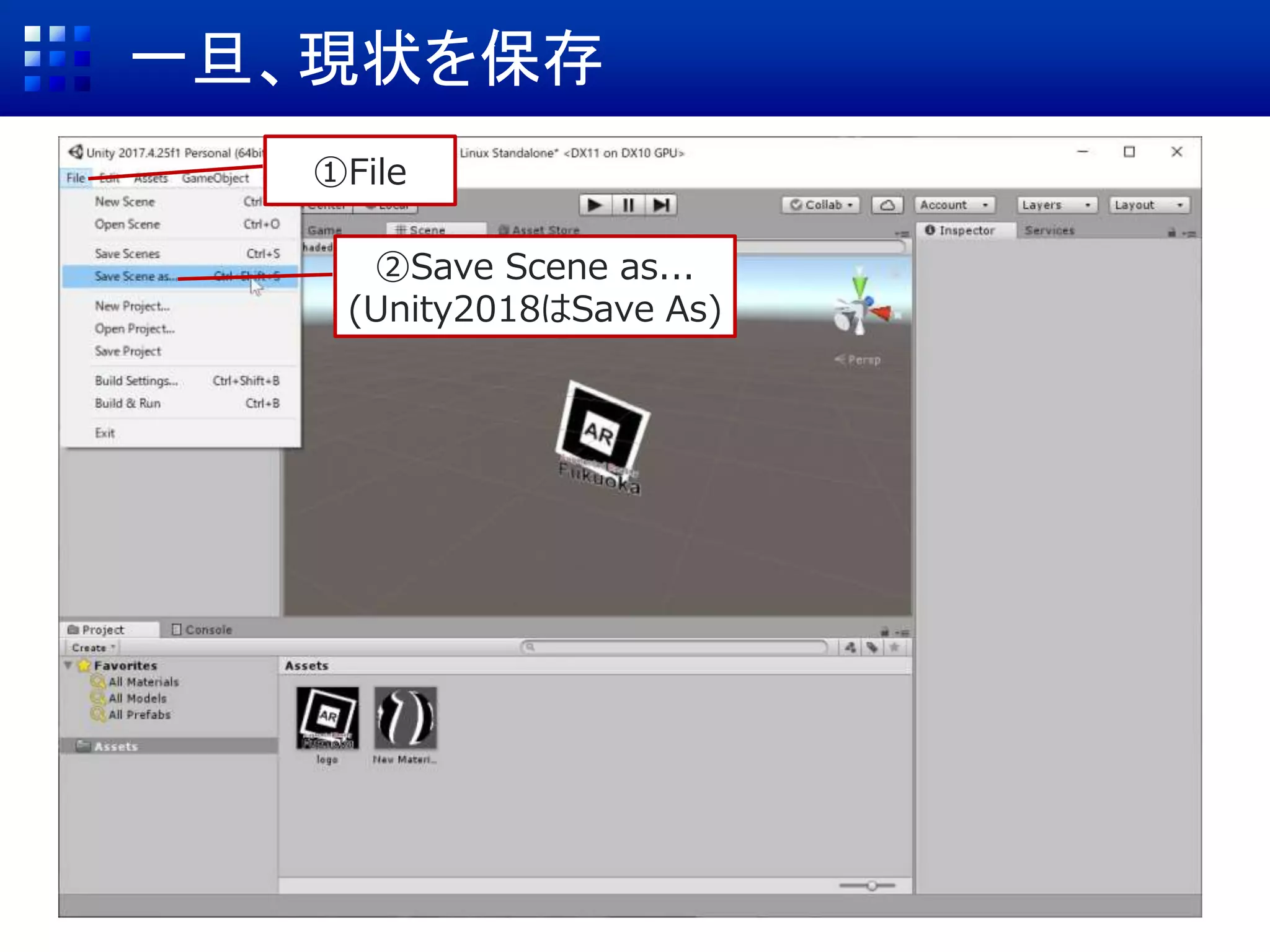

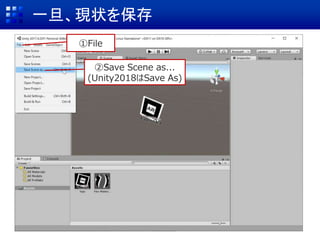

一旦、現状を保存
①File
②Save Scene as...
(Unity2018はSave As)

現状を保存：Sceneの保存
①適当に名前を付ける
(例：StampAR)
②保存
以降はCtrl/Command + Sで現状を保存

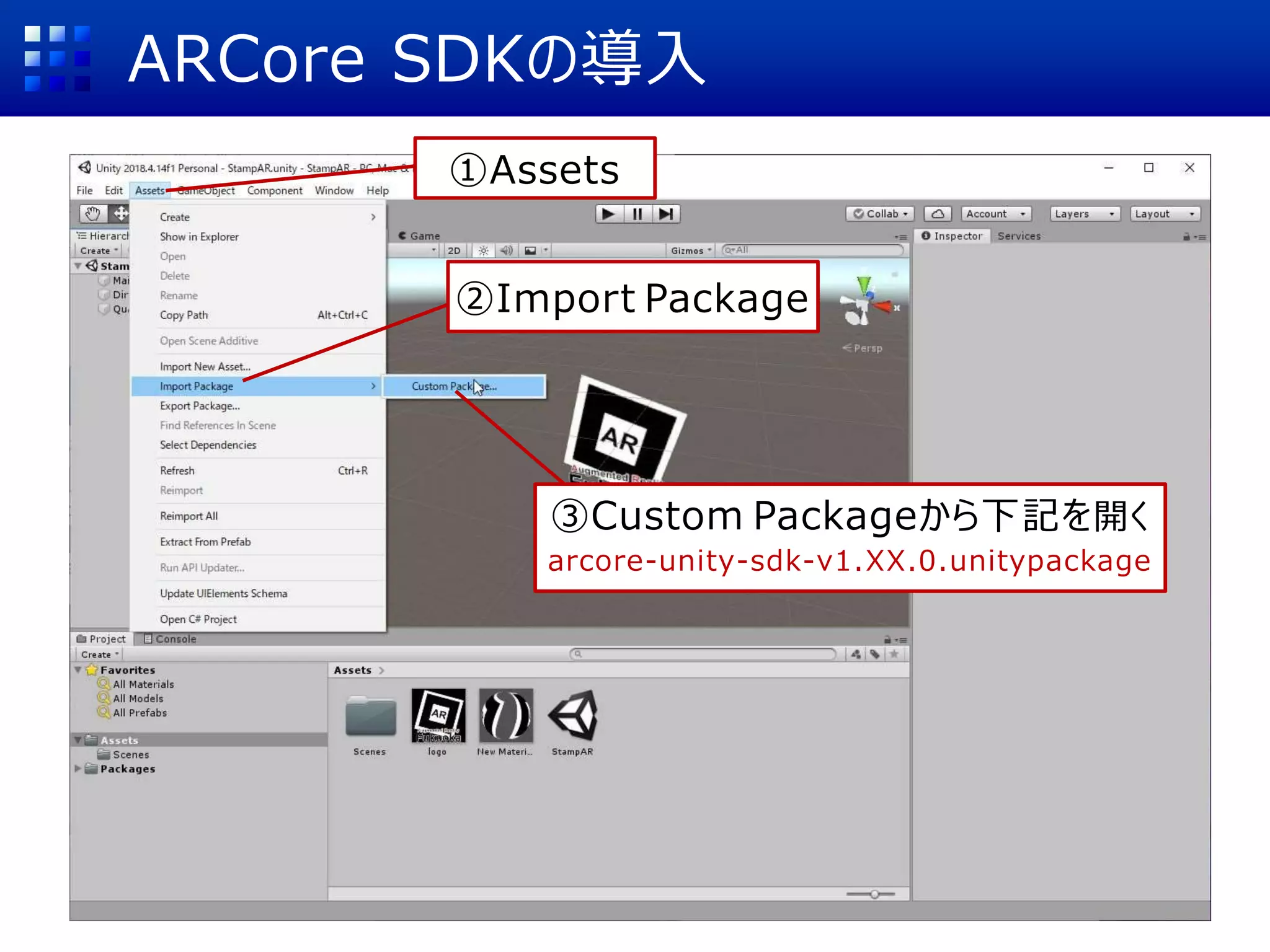

ARCore SDKの導入
①Assets
②Import Package
③Custom Packageから下記を開く
arcore-unity-sdk-v1.XX.0.unitypackage

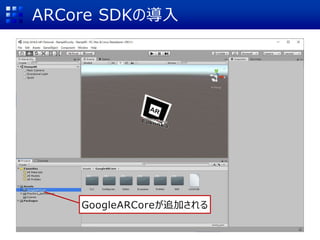

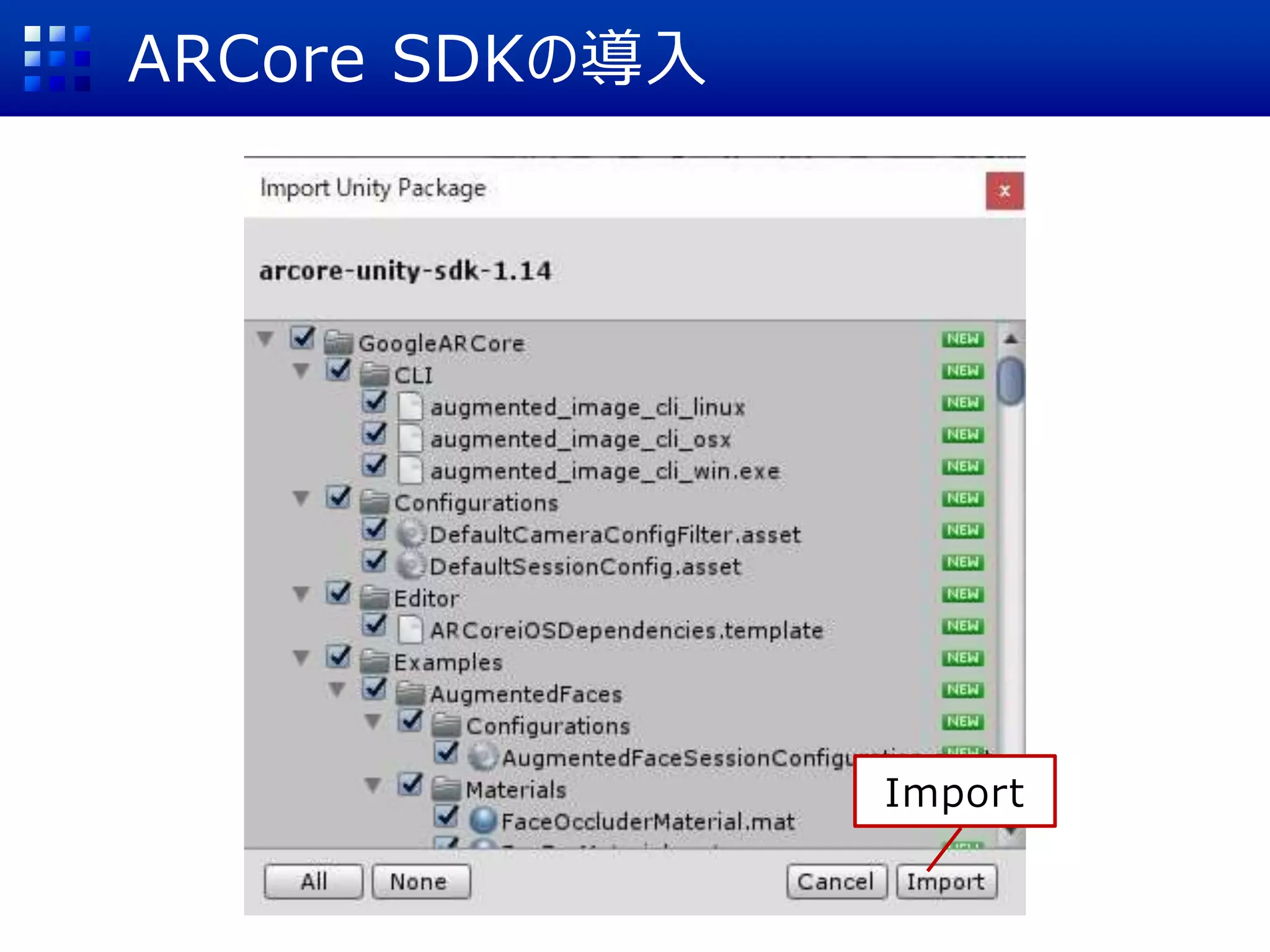

ARCore SDKの導入
GoogleARCoreが追加される

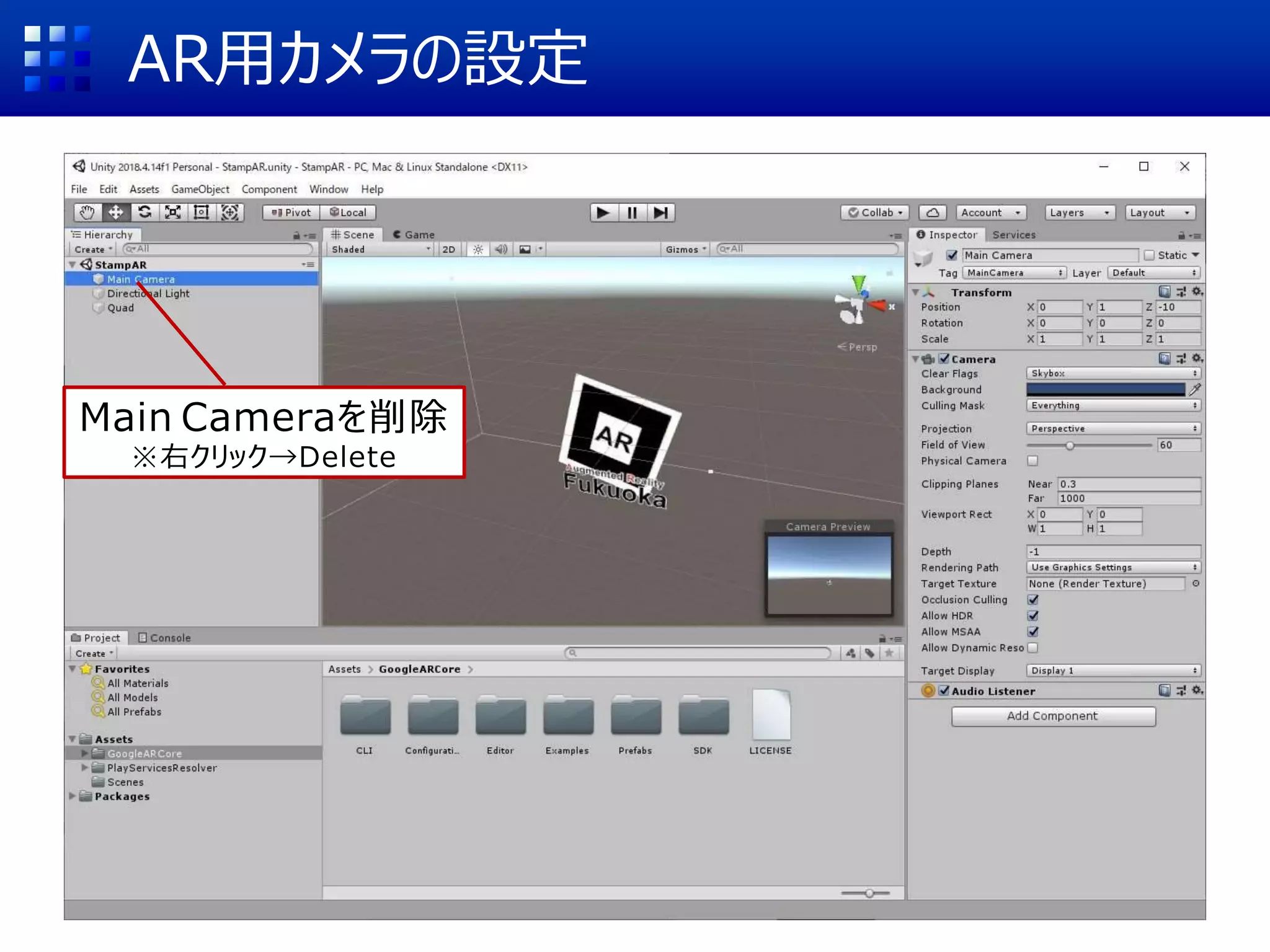

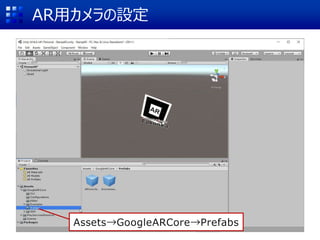

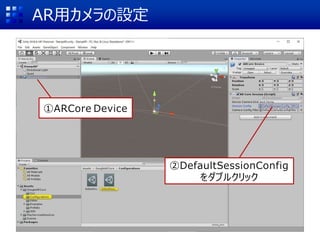

AR用カメラの設定
Main Cameraを削除
※右クリック→Delete

Assets→GoogleARCore→Prefabs

①ARCore Device
②Hierarchyにドラッグ&ドロップ

①ARCore Device
②DefaultSessionConfig
をダブルクリック

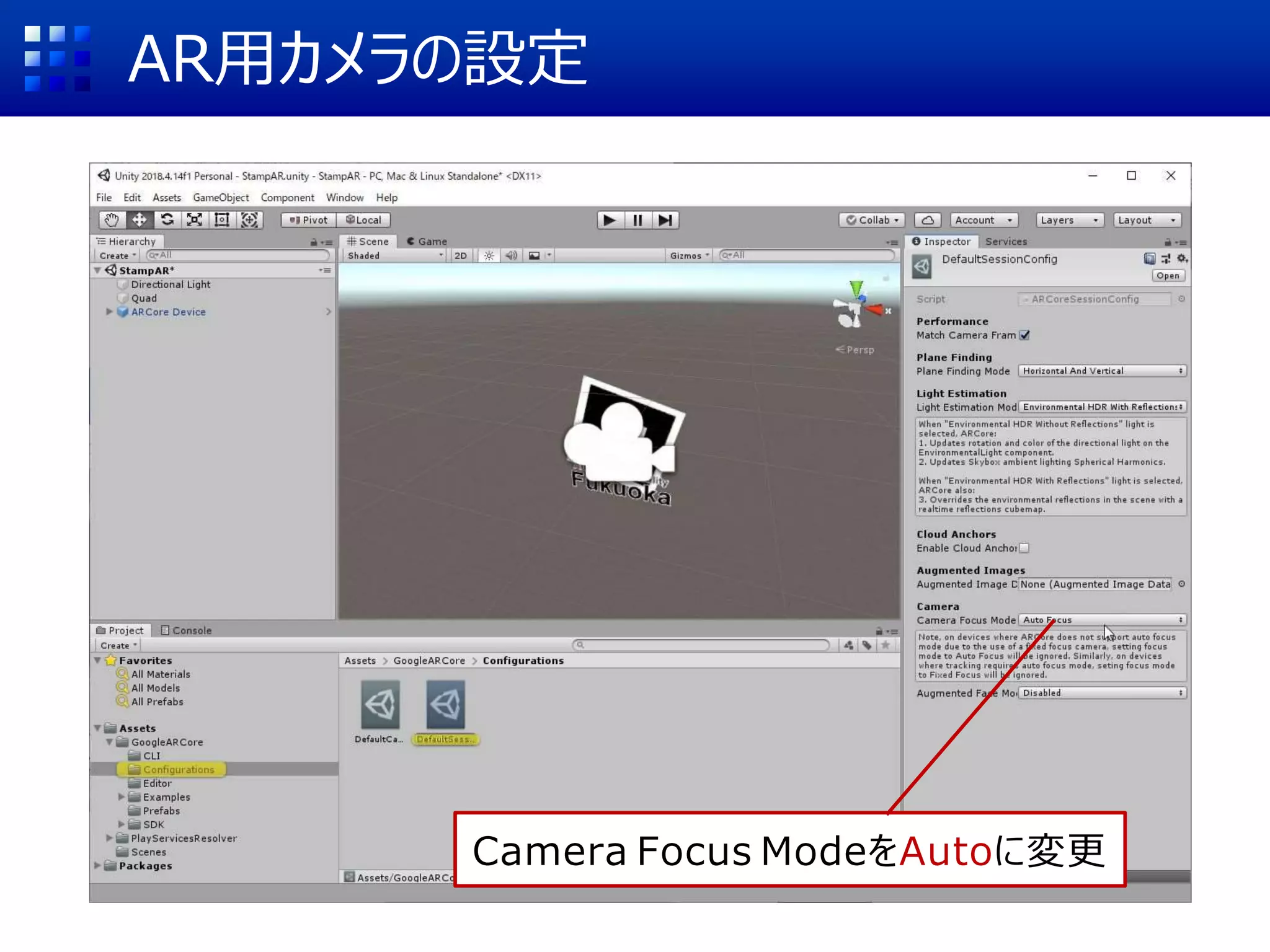

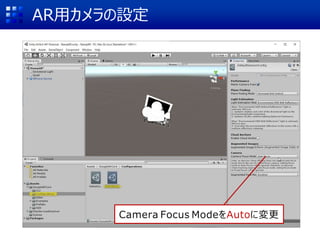

Camera Focus ModeをAutoに変更

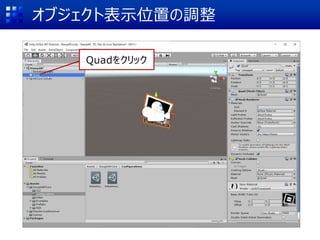

オブジェクト表示位置の調整
Quadをクリック

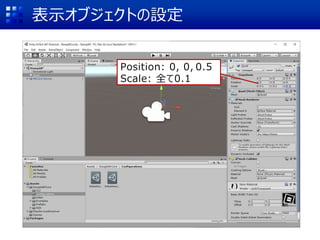

表示オブジェクトの設定
Position: 0, 0, 0.5
Scale: 全て0.1

オブジェクト表示位置の調整
Quadをダブルクリック

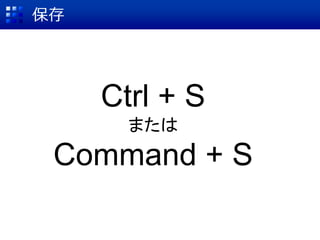

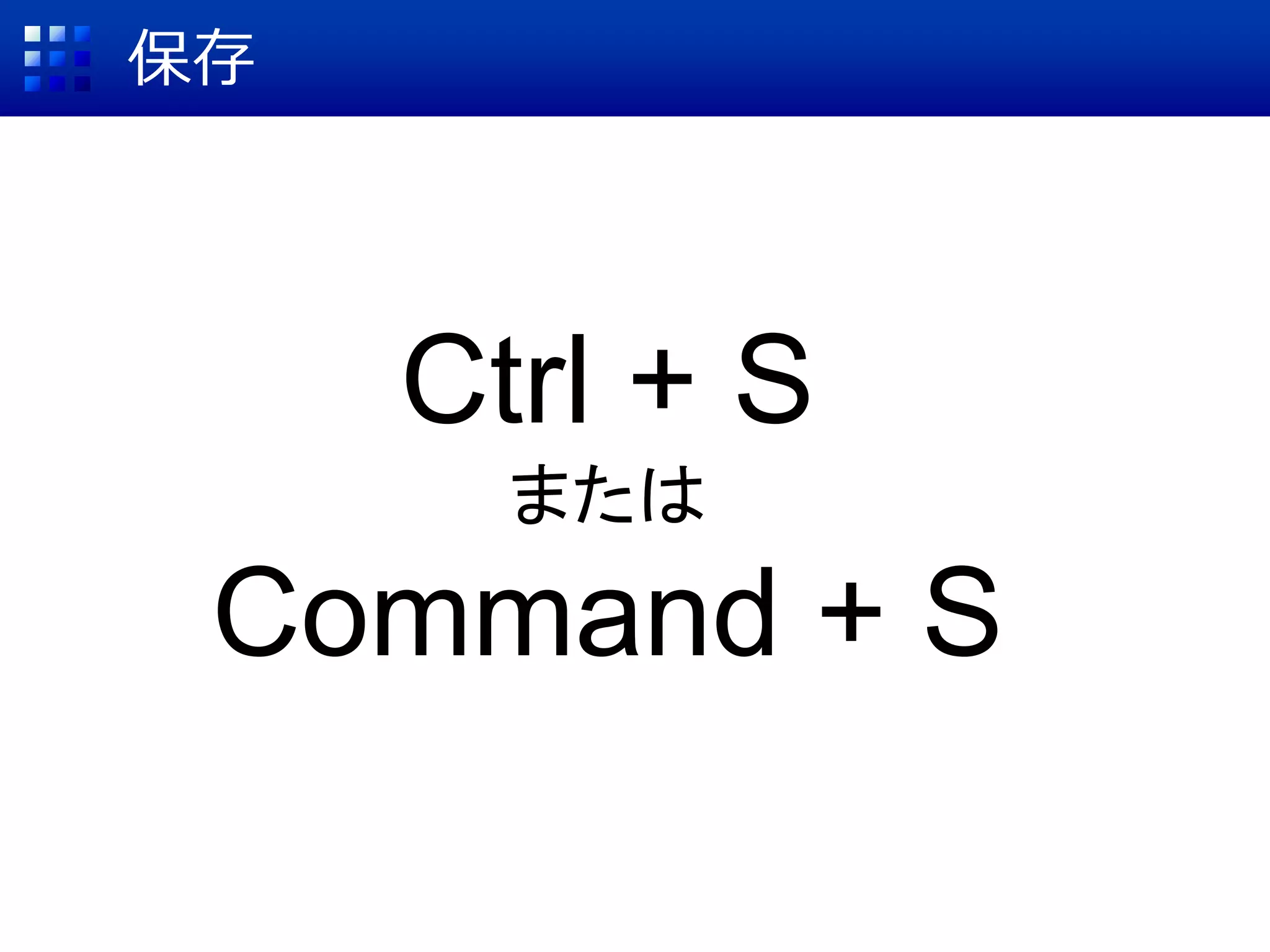

保存
Ctrl + S
または
Command + S

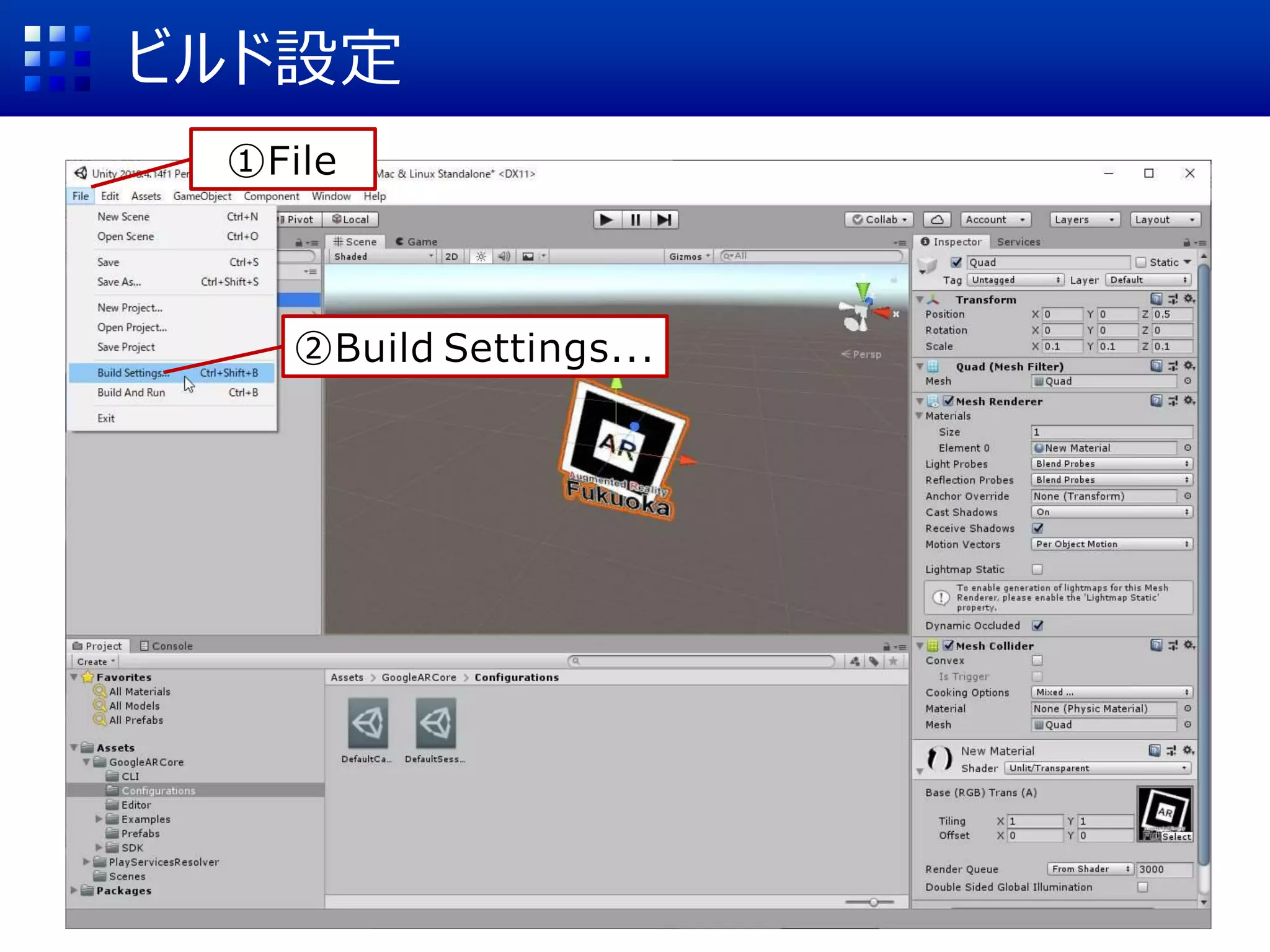

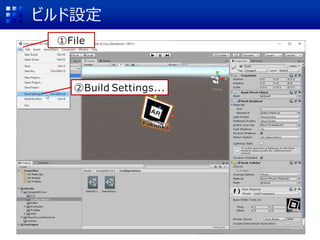

ビルド設定
①File
②Build Settings...

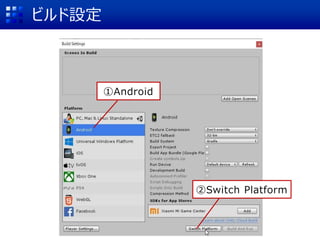

ビルド設定
①Android
②Switch Platform

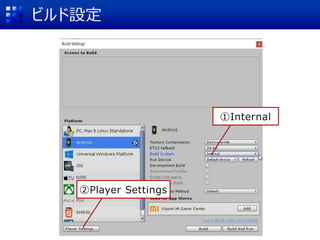

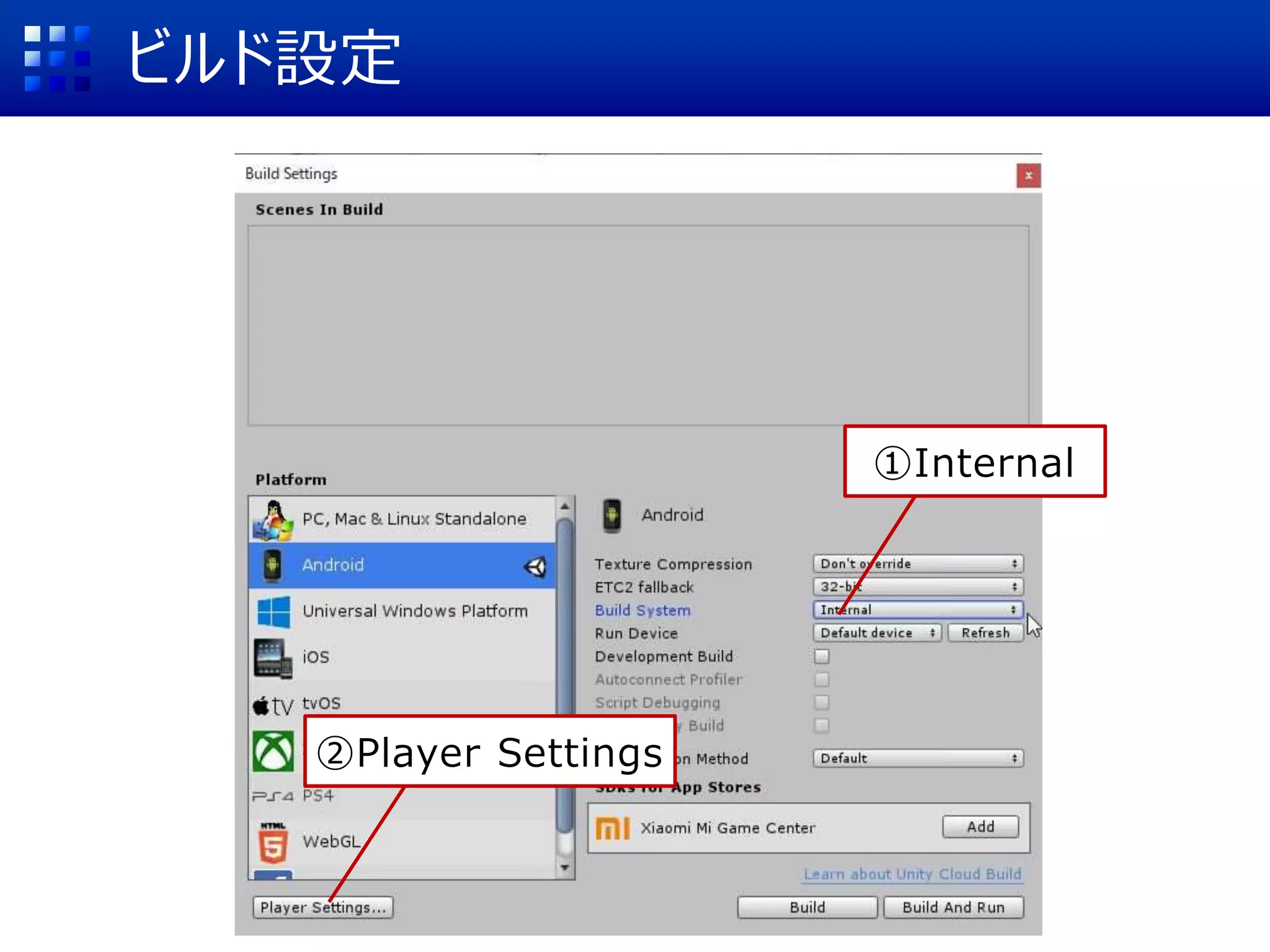

ビルド設定
①Internal
②Player Settings

ビルド設定

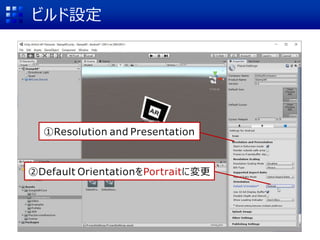

①Resolution and Presentation
②Default OrientationをPortraitに変更

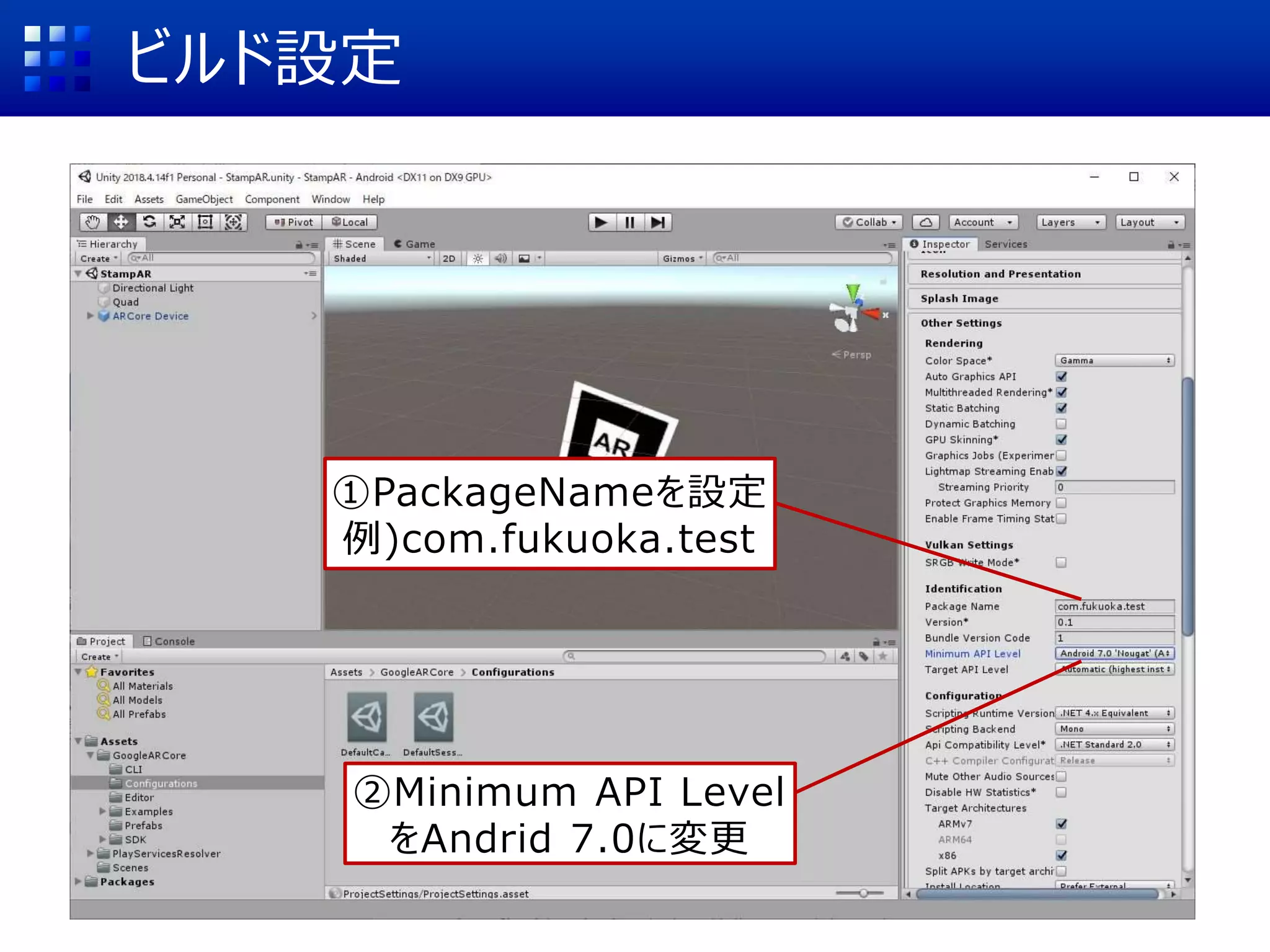

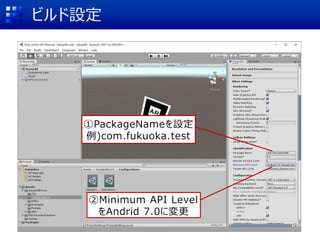

ビルド設定
①PackageNameを設定
例)com.fukuoka.test
②Minimum API Level
をAndrid 7.0に変更

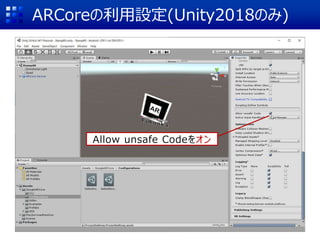

ARCoreの利用設定(Unity2018のみ)
Allow unsafe Codeをオン

ARCoreの利用設定
①XR Settings
②ARCore Supportedをオン

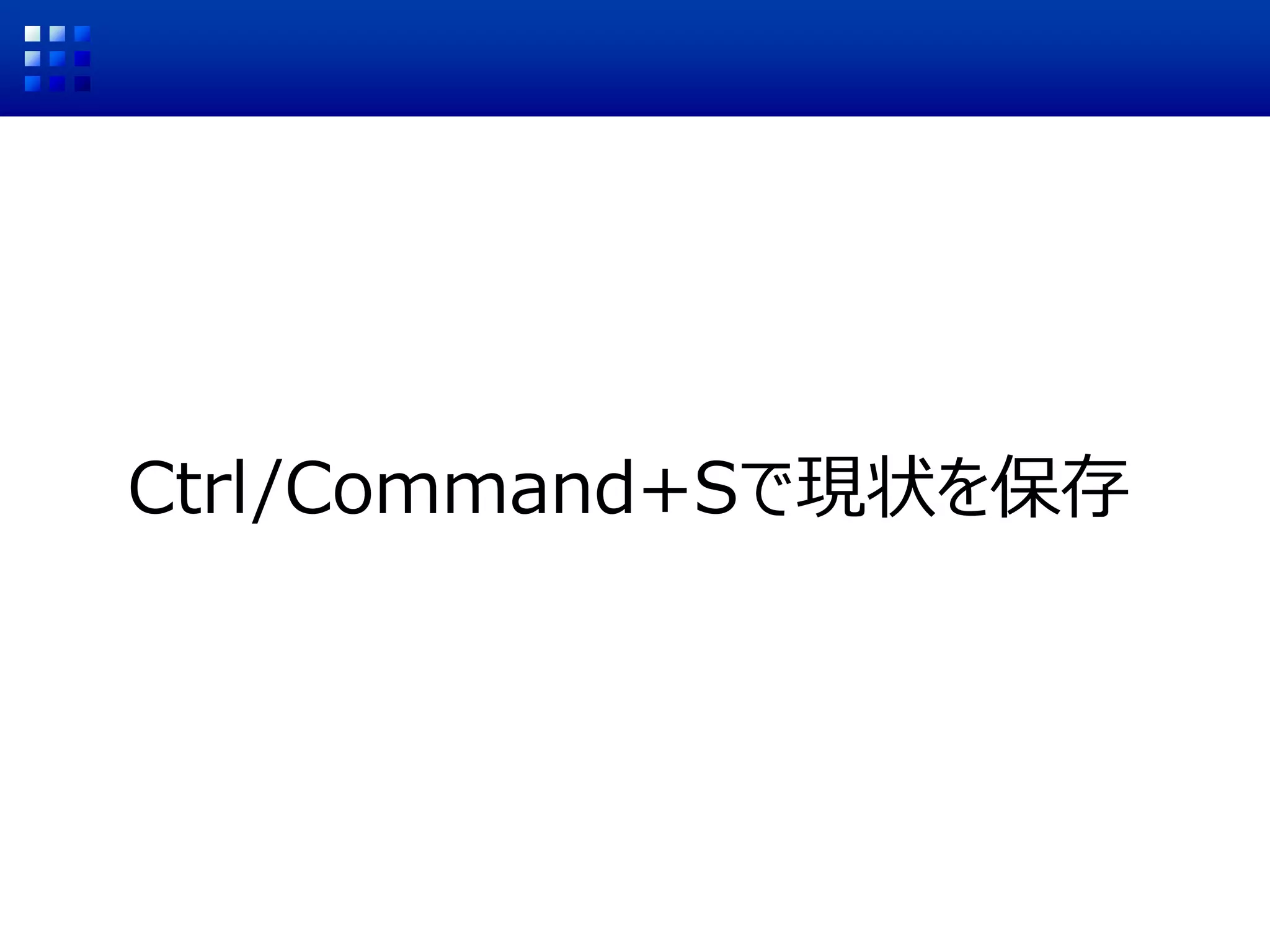

Ctrl/Command+Sで現状を保存

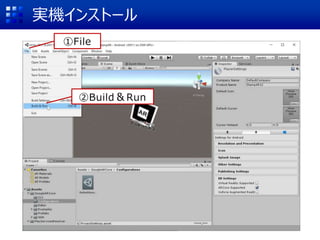

実機インストール
①File
②Build & Run

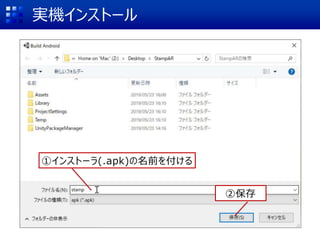

実機インストール
①インストーラ(.apk)の名前を付ける
②保存

画像処理を始める準備

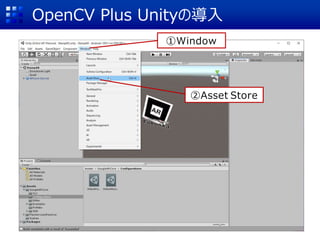

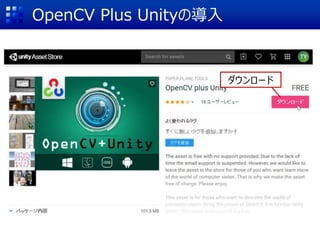

OpenCV Plus Unityの導入
①Window
②Asset Store

OpenCV Plusで検索

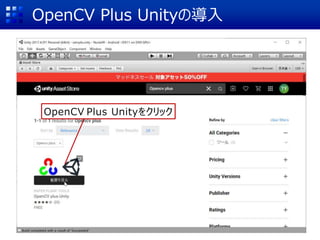

OpenCV Plus Unityをクリック

ダウンロード

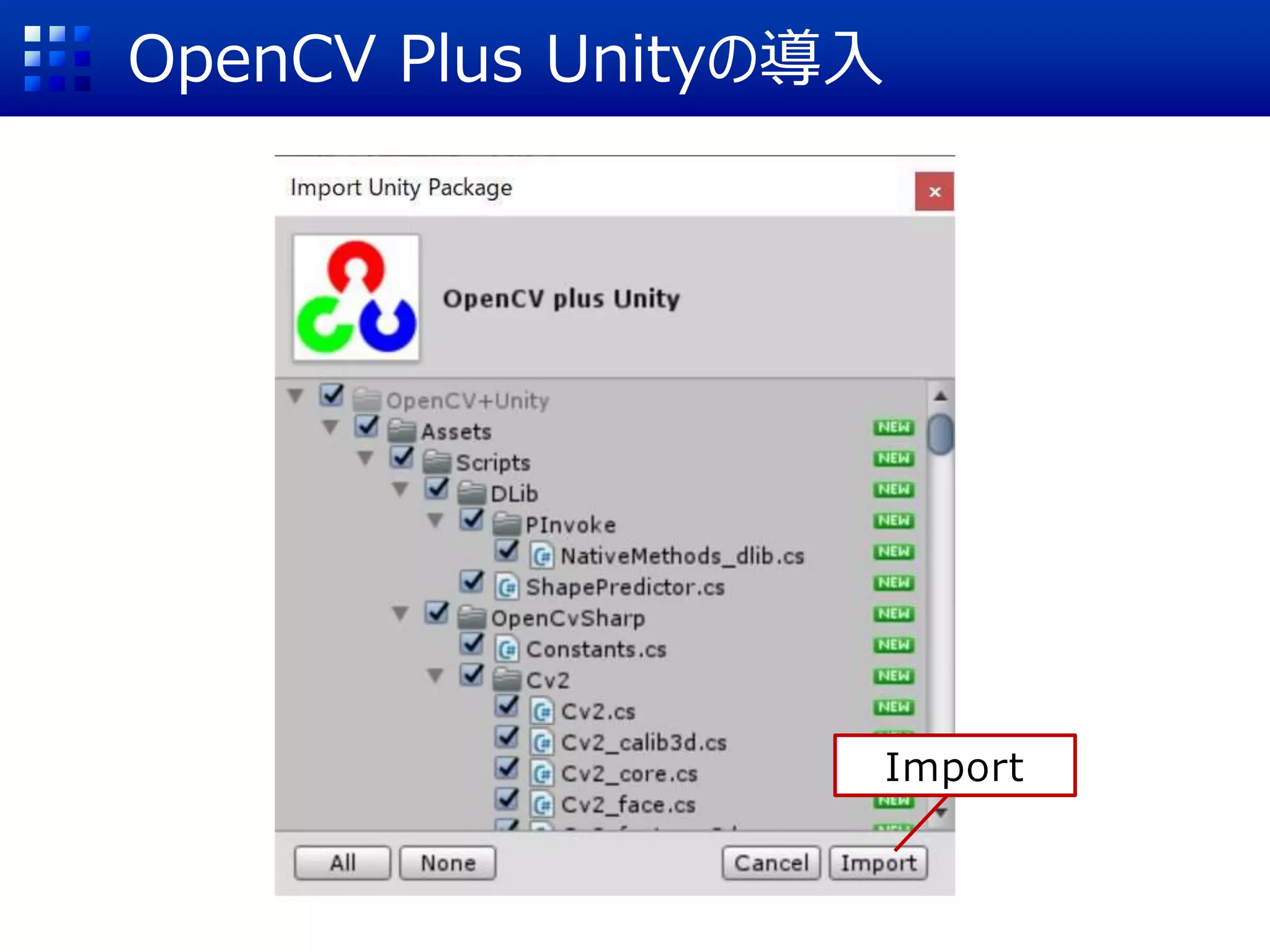

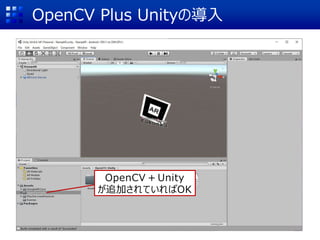

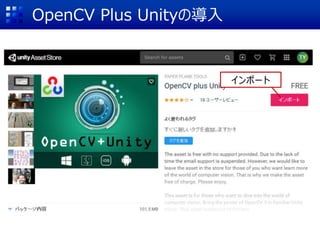

インポート

Import

OpenCV + Unity
が追加されていればOK

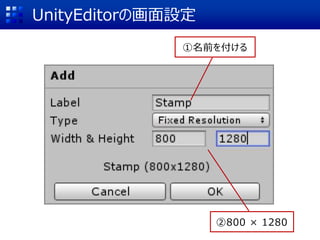

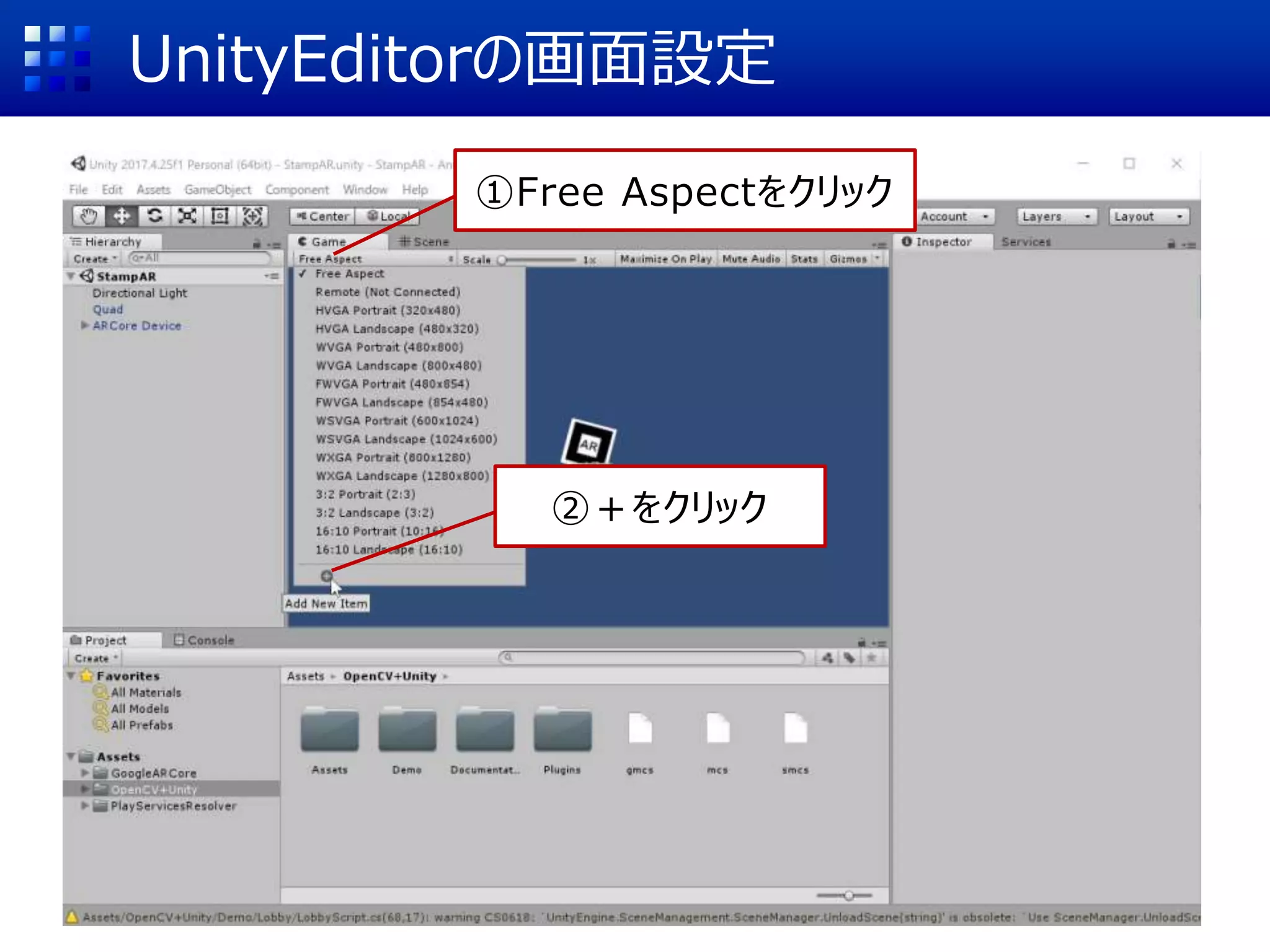

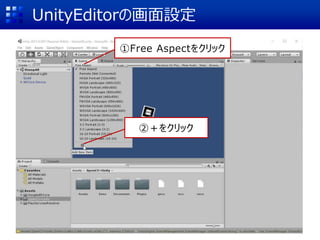

UnityEditorの画面設定
Game

①Free Aspectをクリック
②＋をクリック

①名前を付ける
②800 × 1280

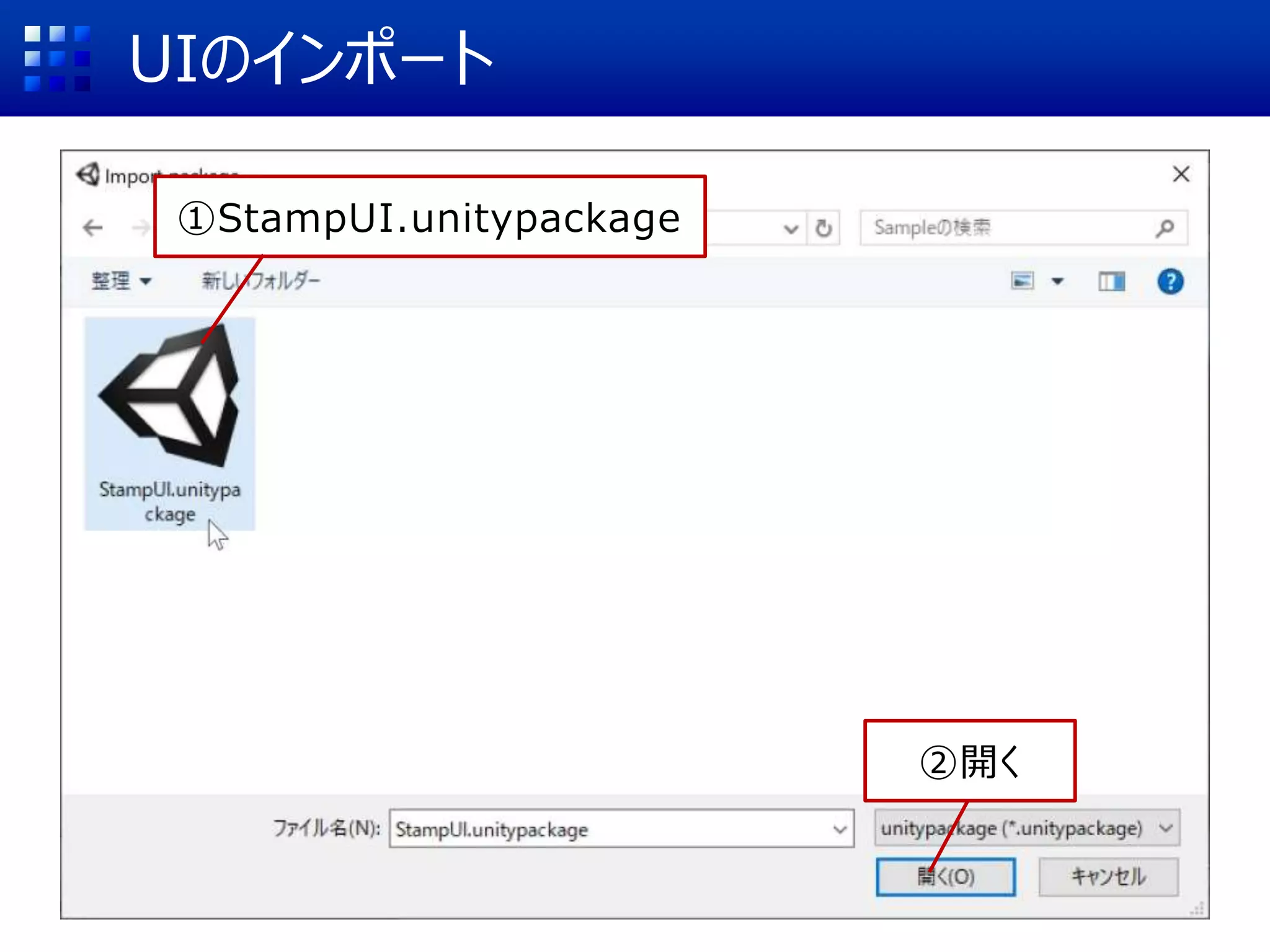

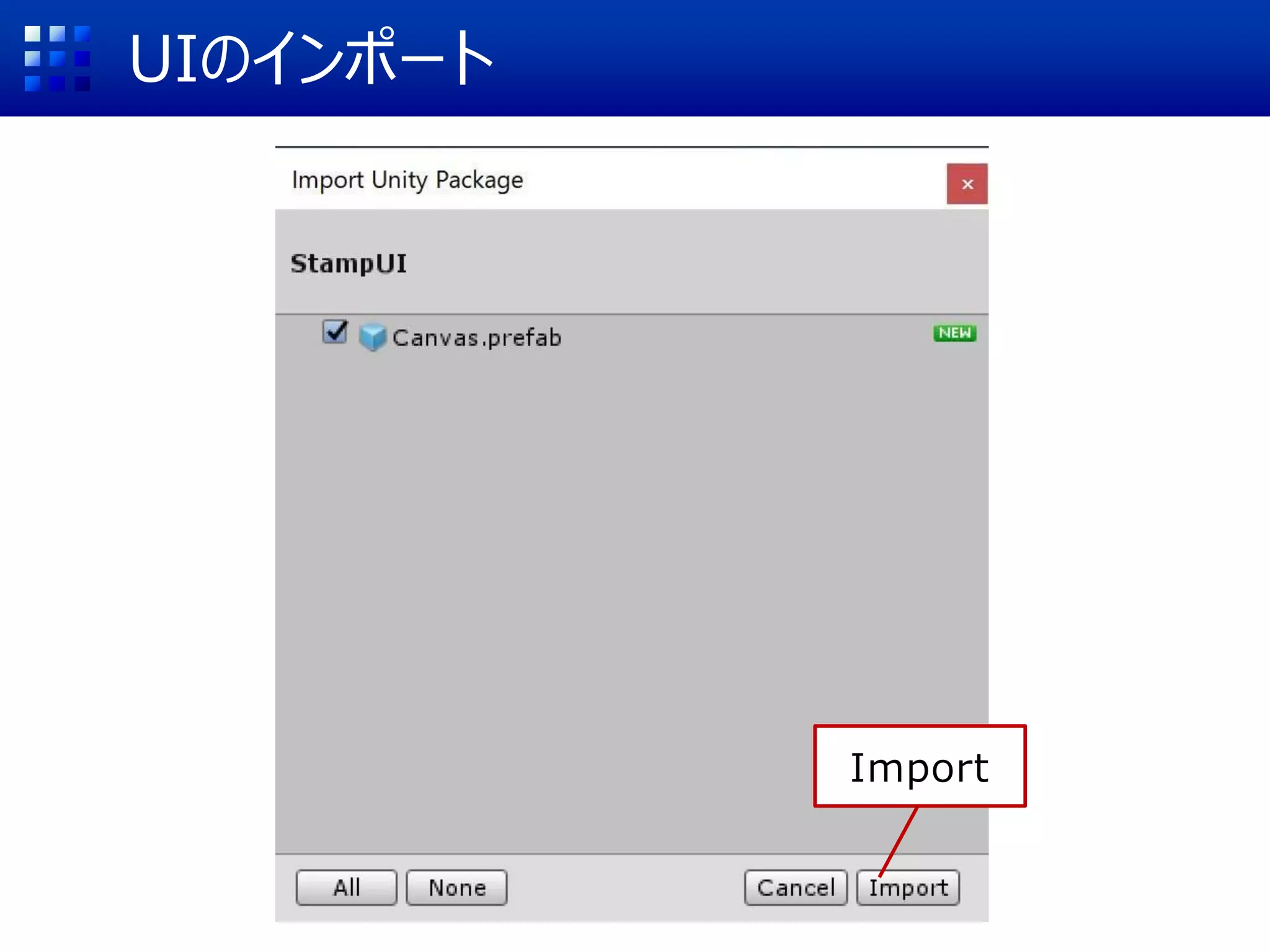

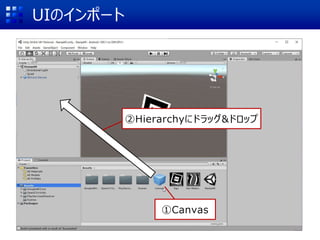

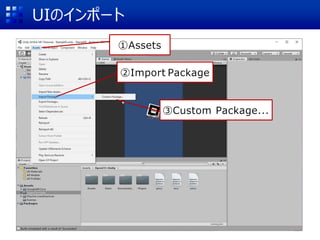

UIのインポート
②Import Package
①Assets
③Custom Package...

②開く
①StampUI.unitypackage

①Assets
②Canvasが追加
されていることを確認

①Canvas
②Hierarchyにドラッグ&ドロップ

UIが追加されているはず

①Canvasをダブルクリック
②UIの全体が見える

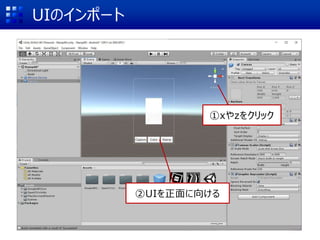

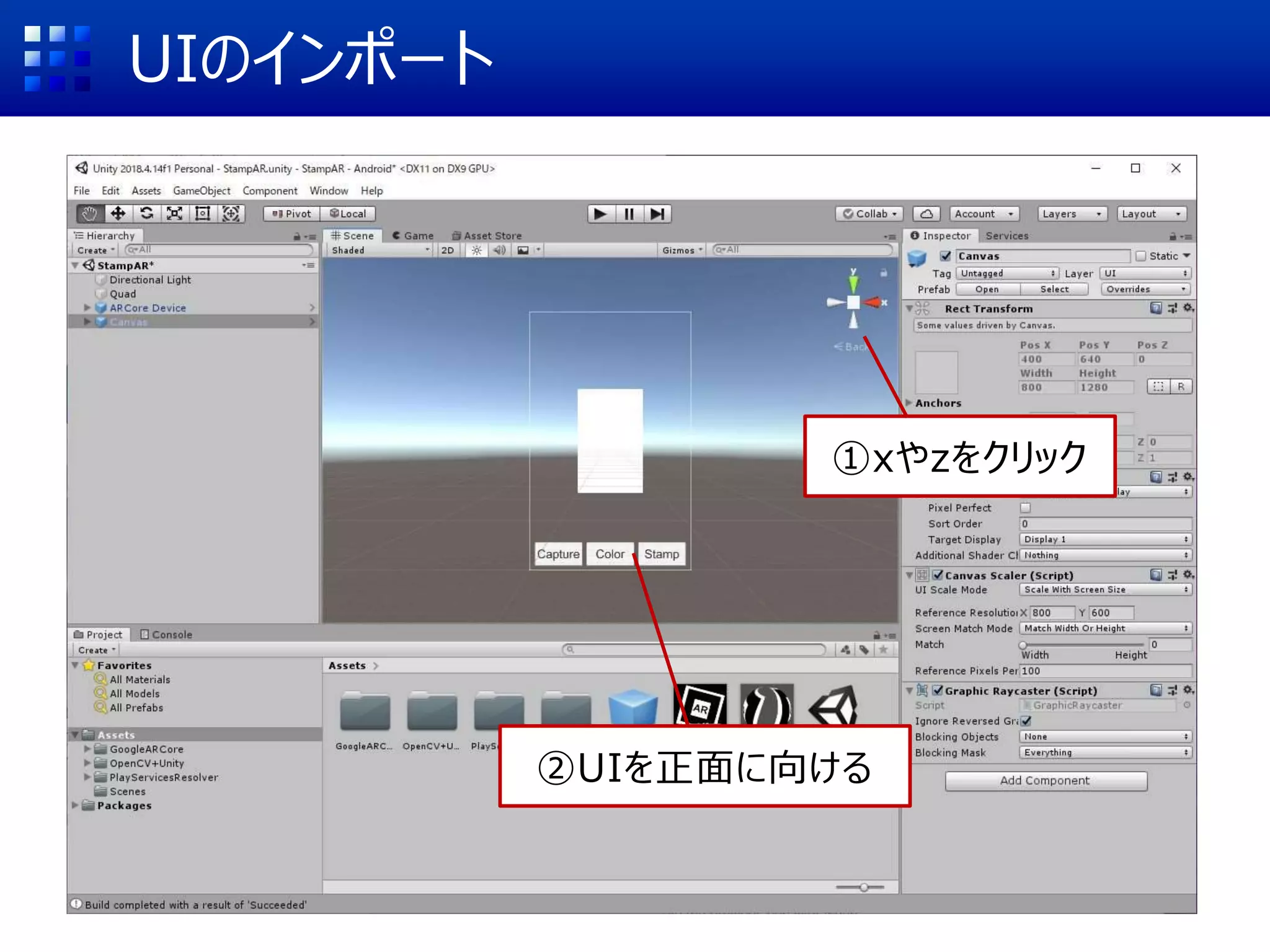

①xやzをクリック
②UIを正面に向ける

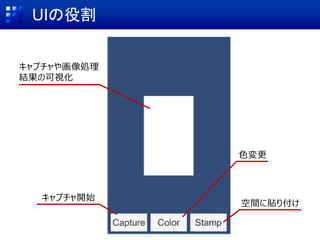

UIの役割
キャプチャ開始
色変更
空間に貼り付け
キャプチャや画像処理
結果の可視化

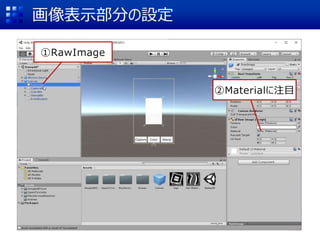

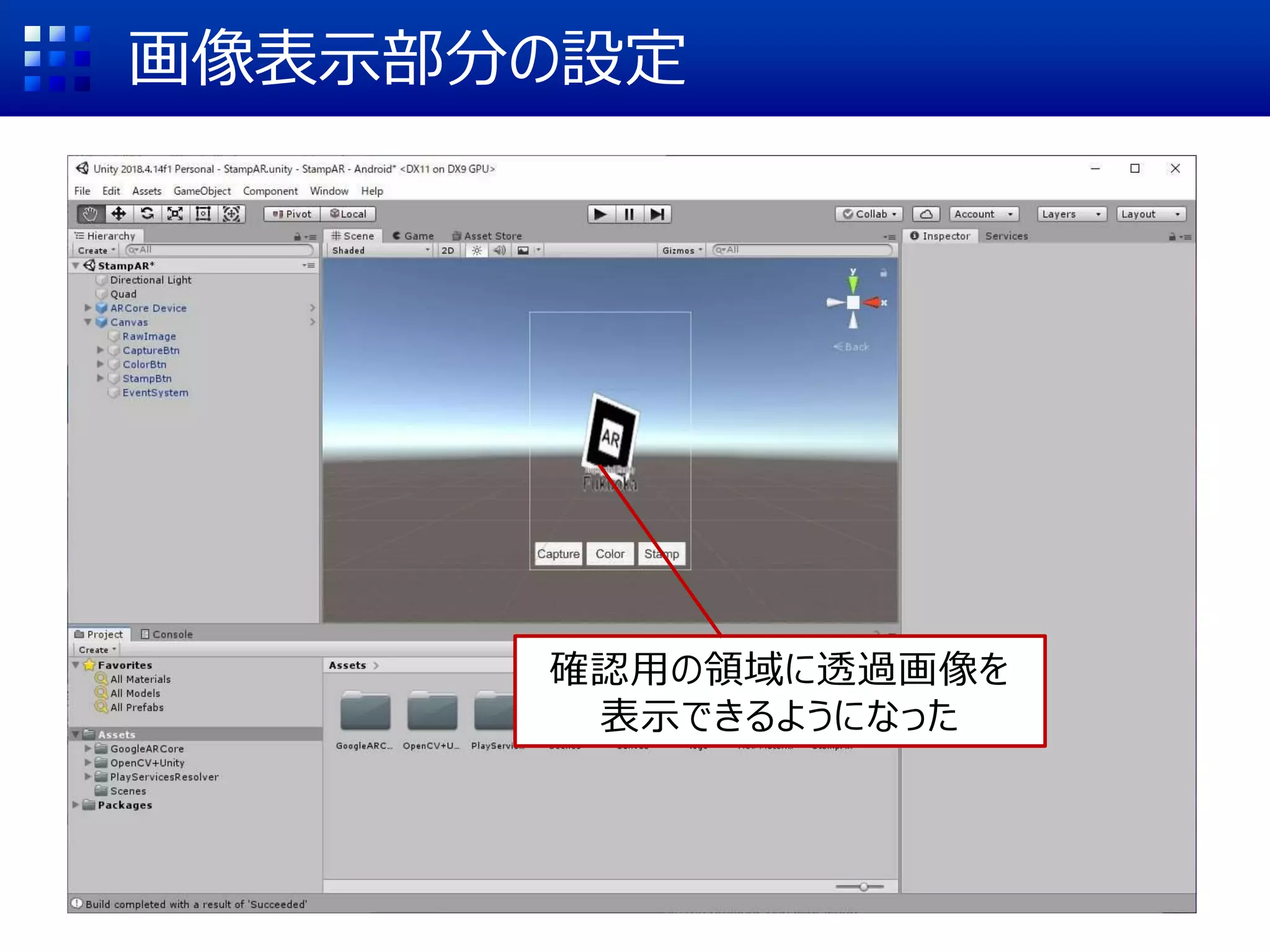

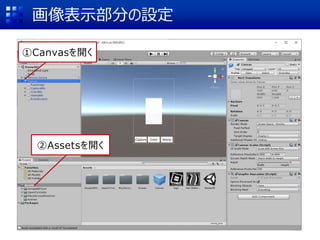

画像表示部分の設定
①Canvasを開く
②Assetsを開く

①RawImage
②Materialに注目

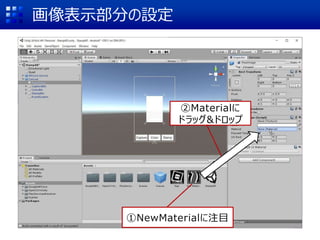

①NewMaterialに注目
②Materialに

確認用の領域に透過画像を
表示できるようになった

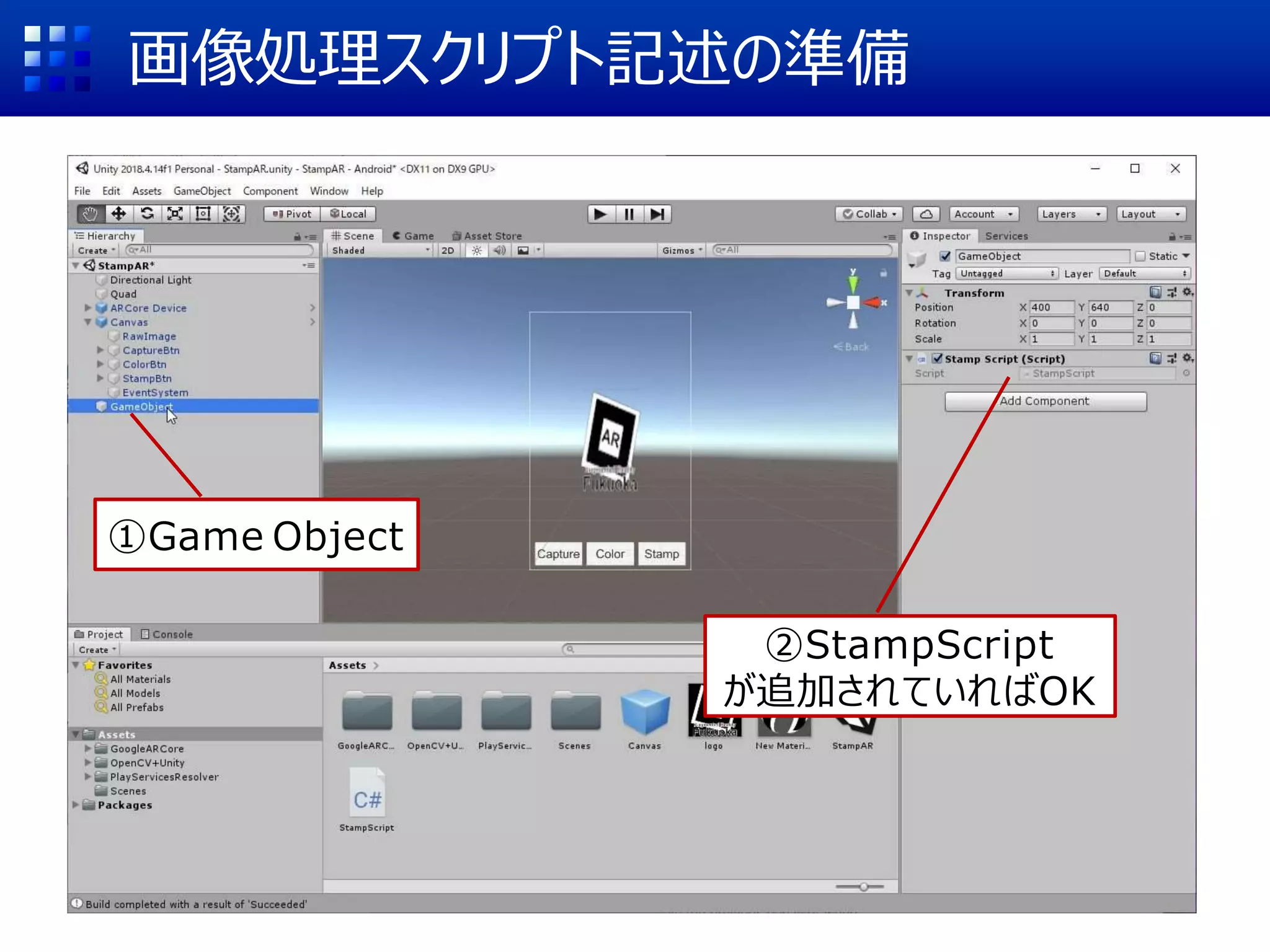

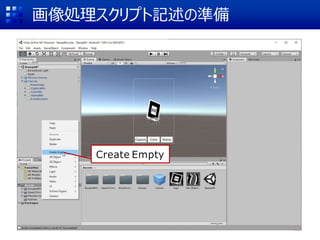

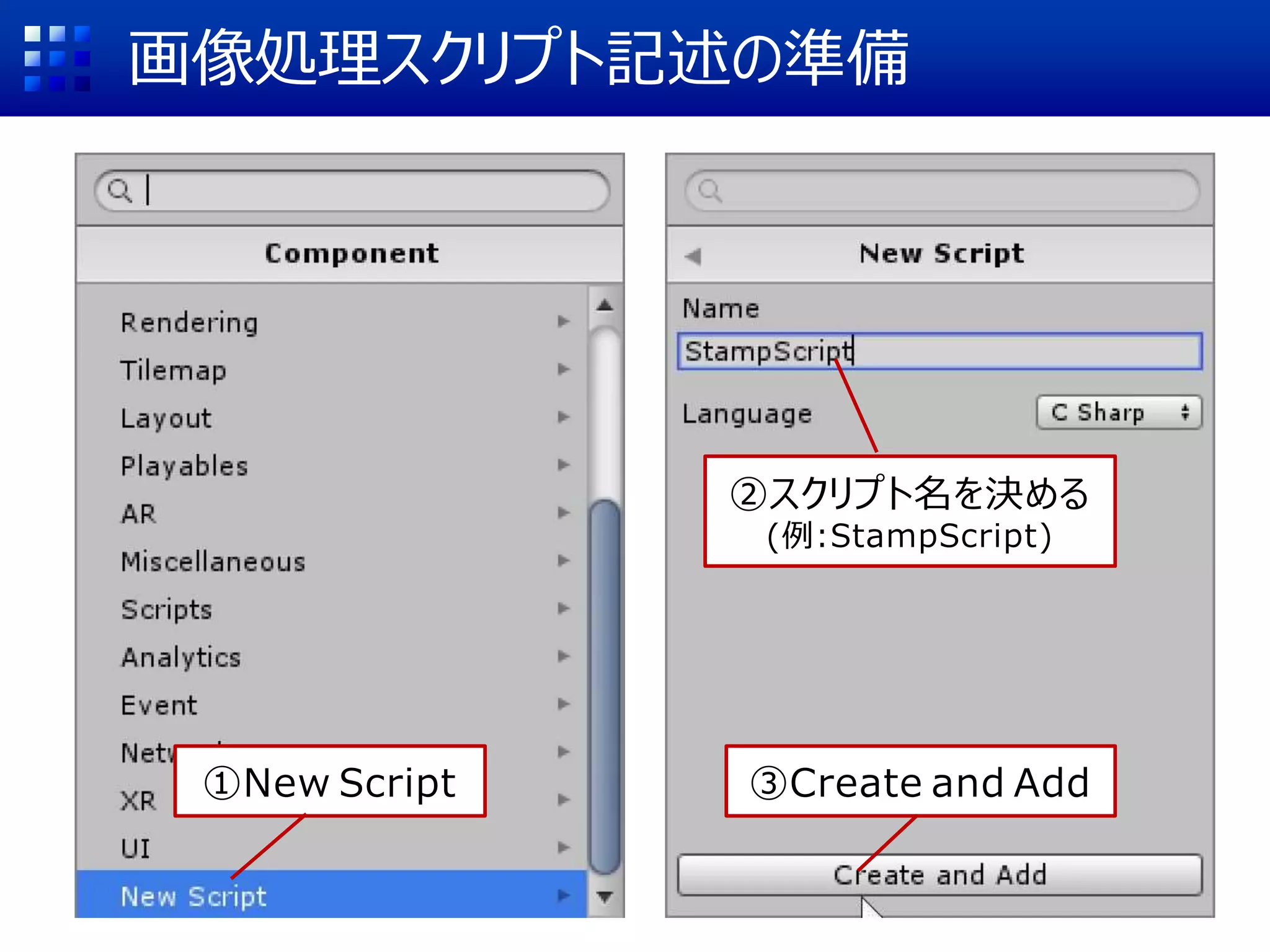

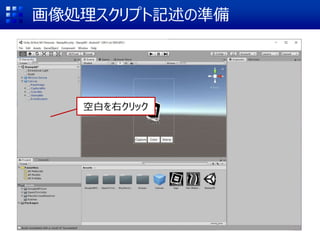

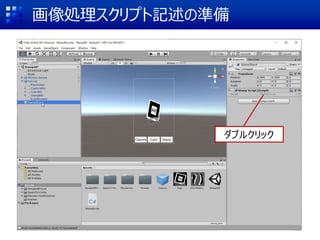

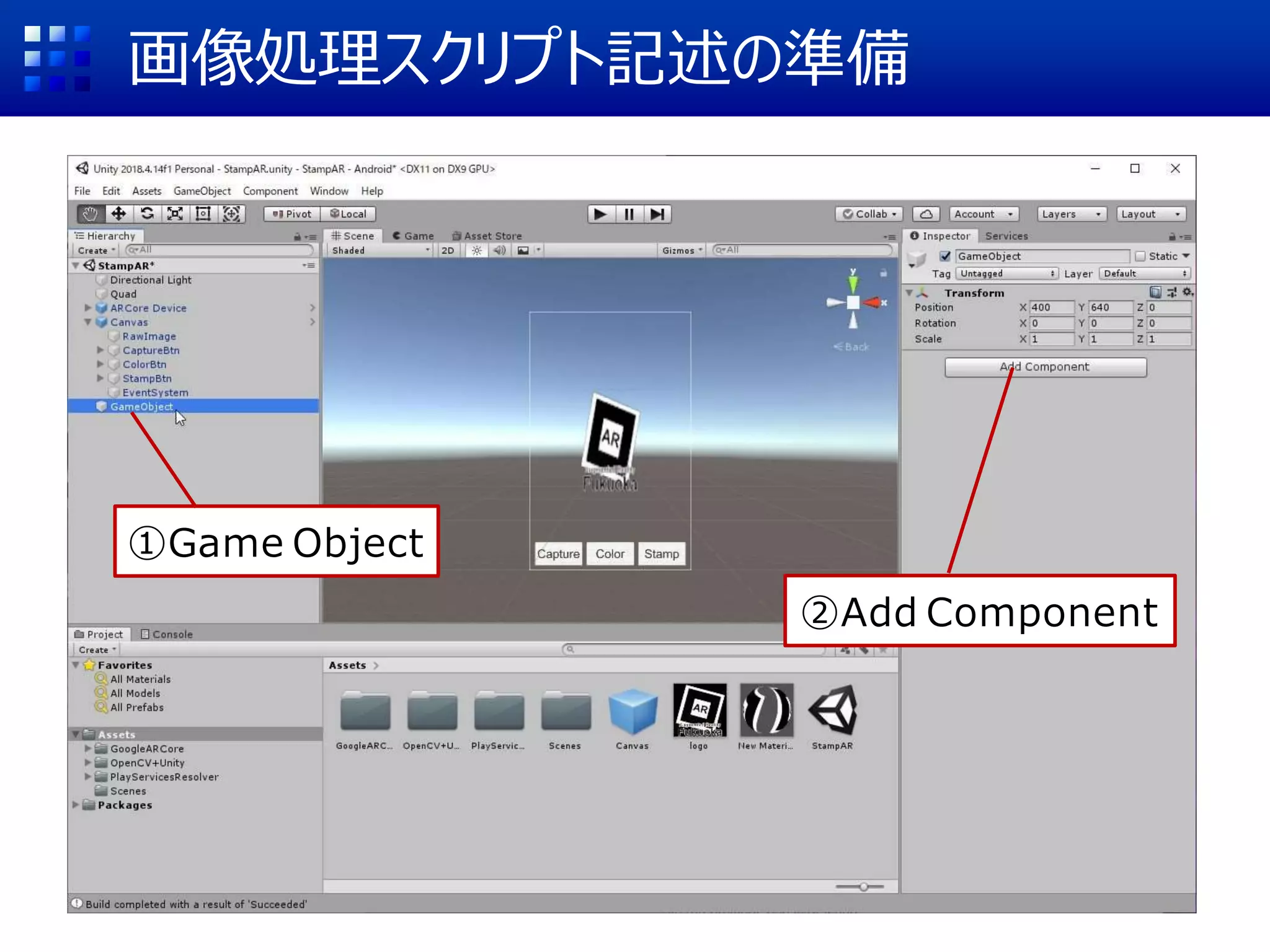

画像処理スクリプト記述の準備
空白を右クリック

Create Empty

①Game Object
②Add Component

①New Script
②スクリプト名を決める
(例:StampScript)
③Create and Add

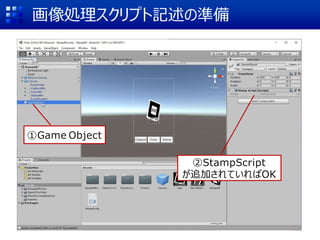

①Game Object
②StampScript

ダブルクリック

OpenCV等のインポート
using UnityEngine;
using UnityEngine.UI;
using OpenCvSharp;
using OpenCvSharp.Demo;
public class StampScript : MonoBehaviour {
// Start関数は初期化のために一度だけ実行される
void Start () {
cg = GameObject.Find ("Robot Kyle");
}
// Update関数は毎フレーム実行される
void Update () {
}
}

canvas

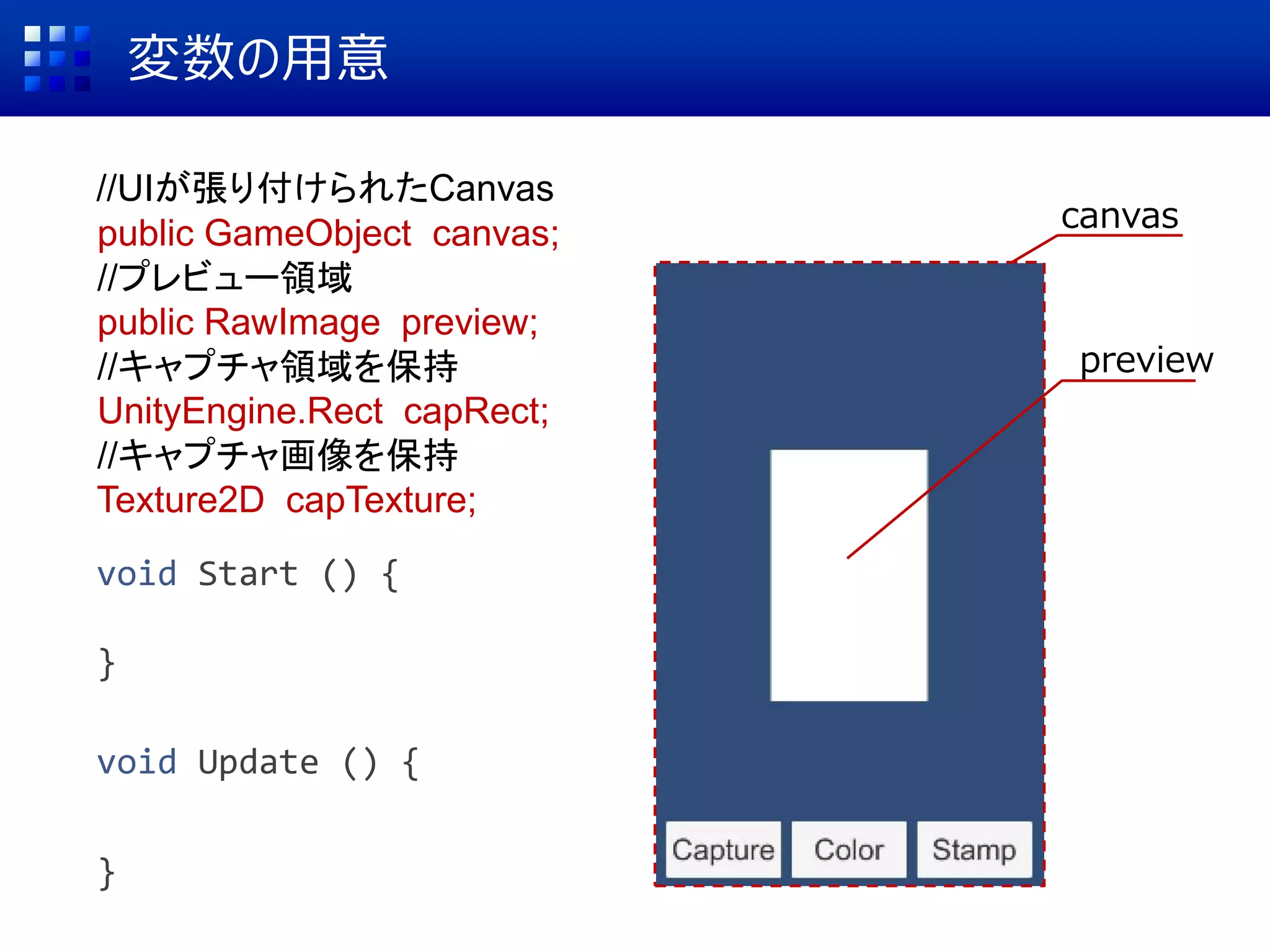

変数の用意
//UIが張り付けられたCanvas
public GameObject canvas;
//プレビュー領域
public RawImage preview;
//キャプチャ領域を保持
UnityEngine.Rect capRect;
//キャプチャ画像を保持
Texture2D capTexture;
void Start () {
}
void Update () {
}
preview

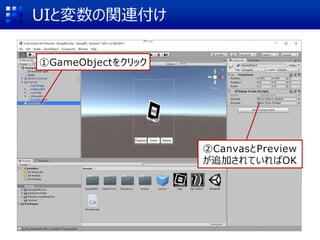

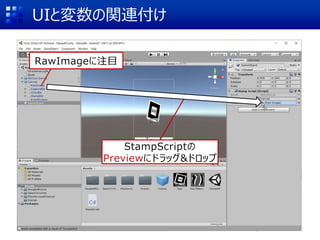

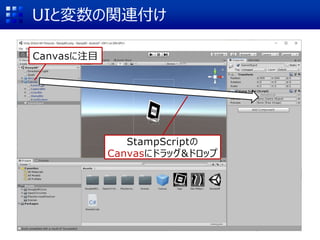

UIと変数の関連付け
①GameObjectをクリック
②CanvasとPreview

Canvasに注目
StampScriptの
Canvasにドラッグ&ドロップ

RawImageに注目
StampScriptの
Previewにドラッグ&ドロップ

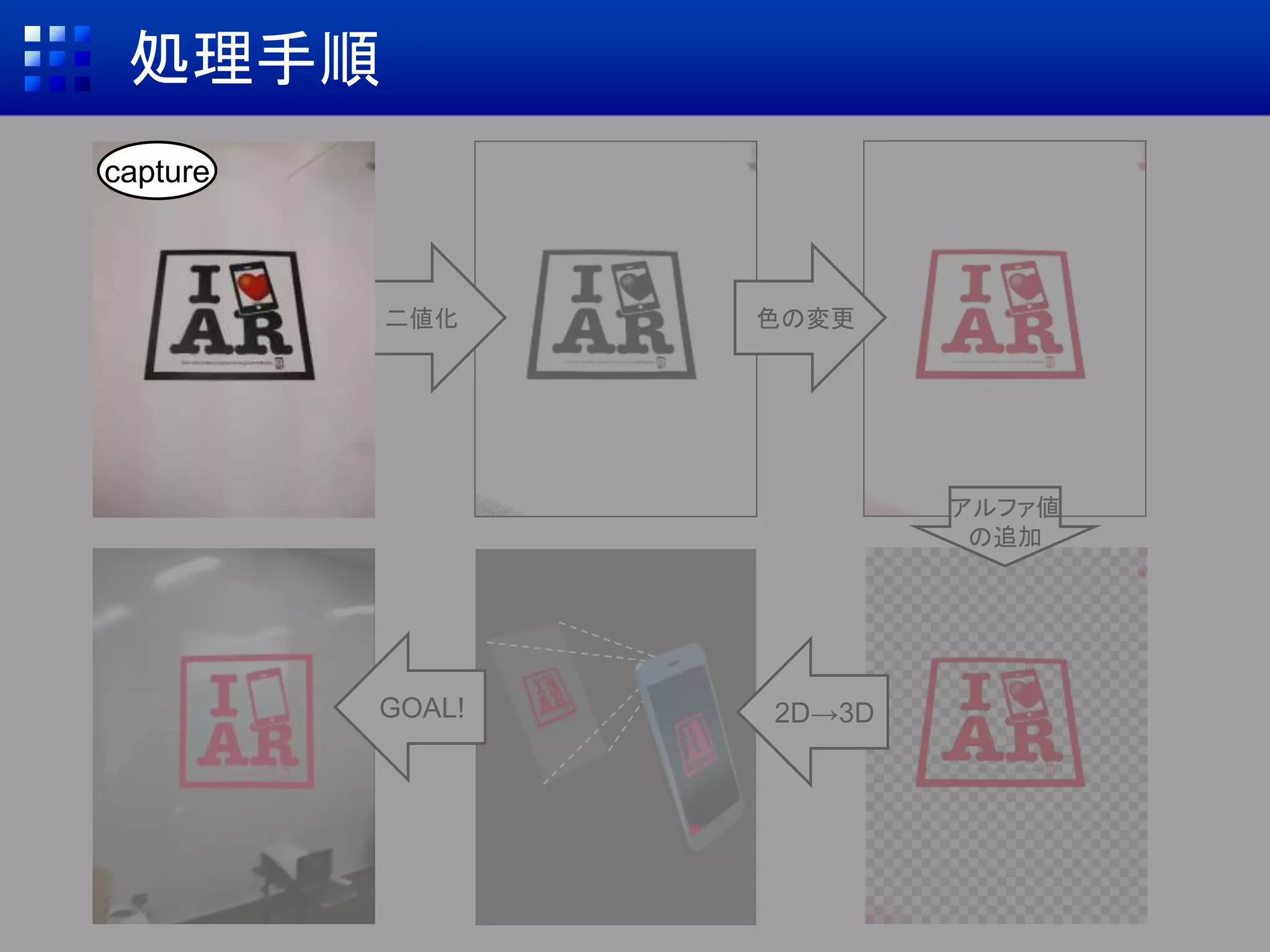

処理手順
二値化色の変更
アルファ値
の追加
2D→3DGOAL!
capture

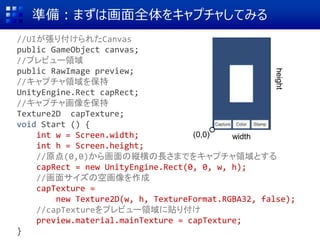

準備：まずは画面全体をキャプチャしてみる
//UIが張り付けられたCanvas
public GameObject canvas;
//プレビュー領域
public RawImage preview;
//キャプチャ領域を保持
//キャプチャ画像を保持
void Start () {
int w = Screen.width;
int h = Screen.height;
//原点(0,0)から画面の縦横の長さまでをキャプチャ領域とする
capRect = new UnityEngine.Rect(0, 0, w, h);
//画面サイズの空画像を作成
capTexture =
new Texture2D(w, h, TextureFormat.RGBA32, false);
//capTextureをプレビュー領域に貼り付け
preview.material.mainTexture = capTexture;
}
width
height
(0,0)

画像処理用の関数
void Start () {
/*省略：前ページで記述した初期化*/
}
IEnumerator ImageProcessing()
{
canvas.SetActive(false);//Canvas上のUIを一時的に消す
yield return new WaitForEndOfFrame();//フレーム終了を待つ
capTexture.ReadPixels(capRect, 0, 0);//キャプチャ開始
capTexture.Apply();//各画素の色をテクスチャに反映
canvas.SetActive(true);//Canvas上のUIを再表示
}
public void StartCV()
{
StartCoroutine(ImageProcessing());//コルーチンの実行
}
ここに記述

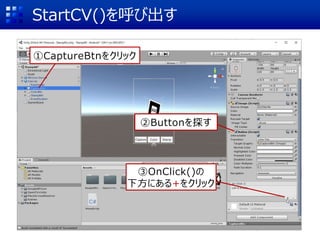

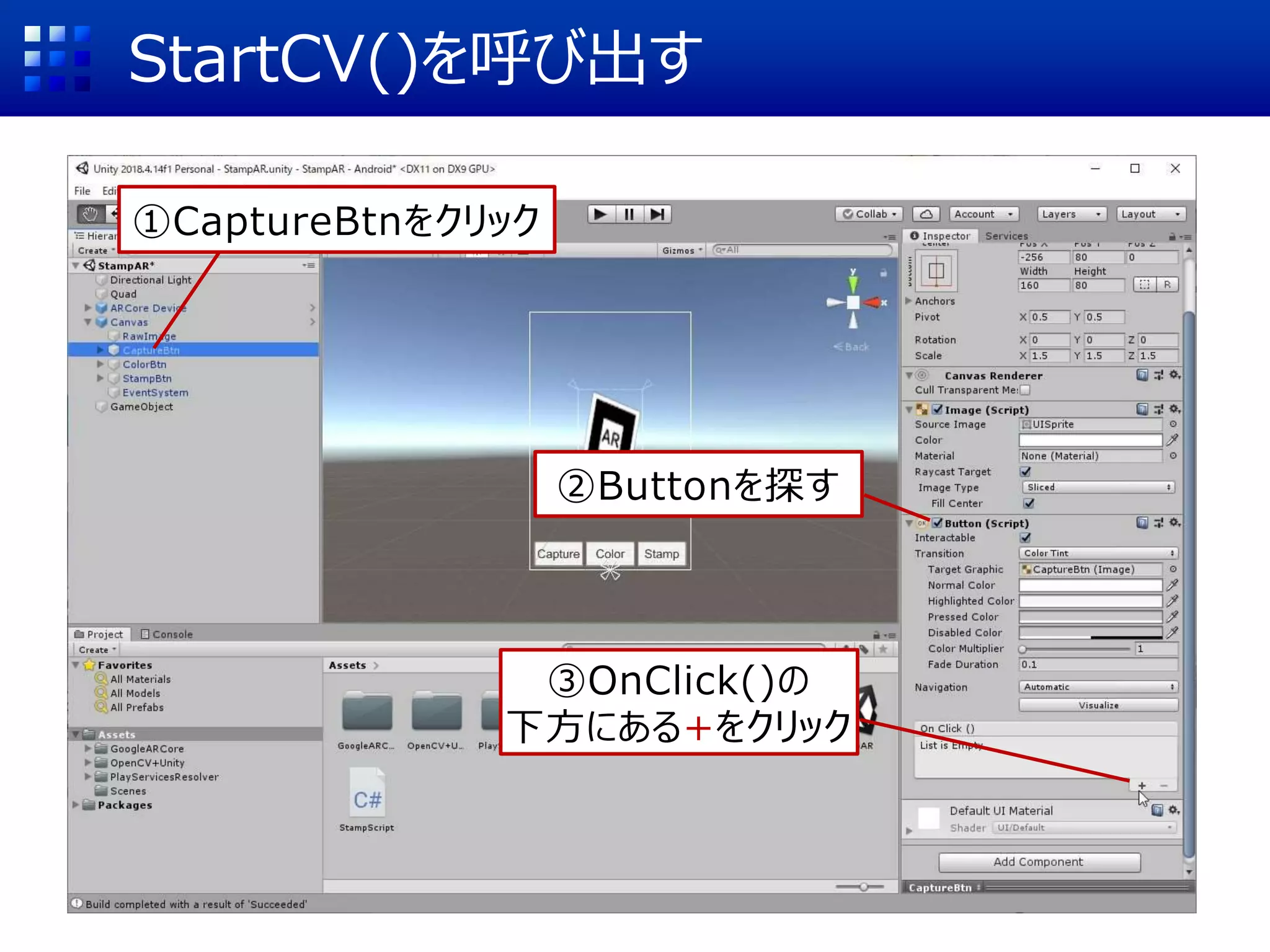

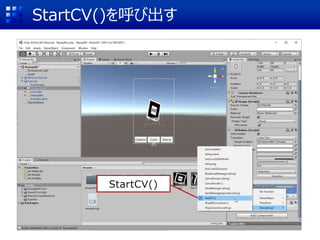

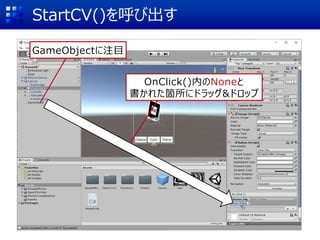

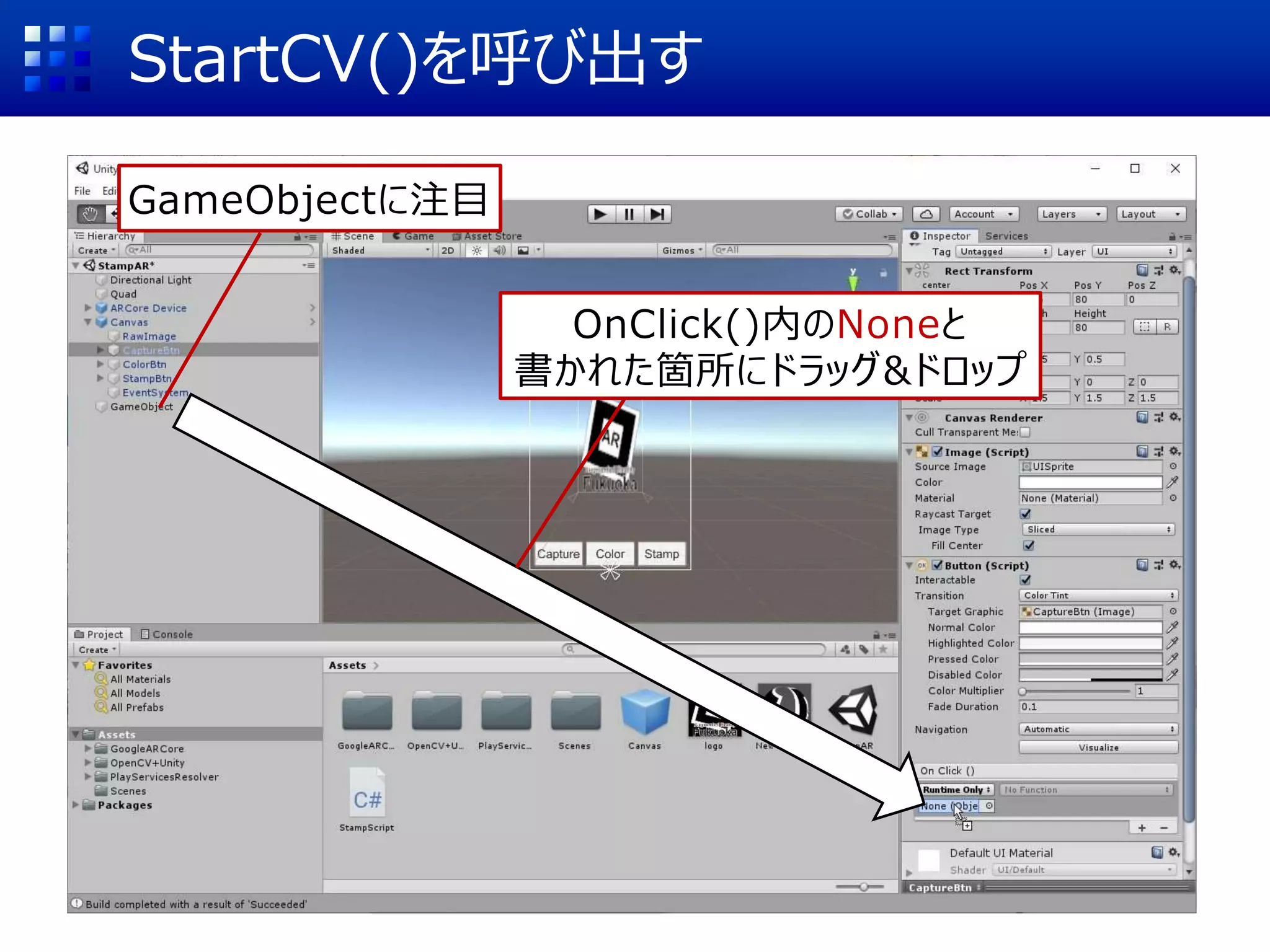

StartCV()を呼び出す
①CaptureBtnをクリック
②Buttonを探す
③OnClick()の
下方にある+をクリック

GameObjectに注目
OnClick()内のNoneと
書かれた箇所にドラッグ&ドロップ

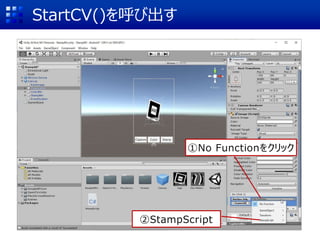

①No Functionをクリック
②StampScript

StartCV()

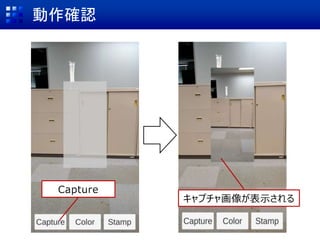

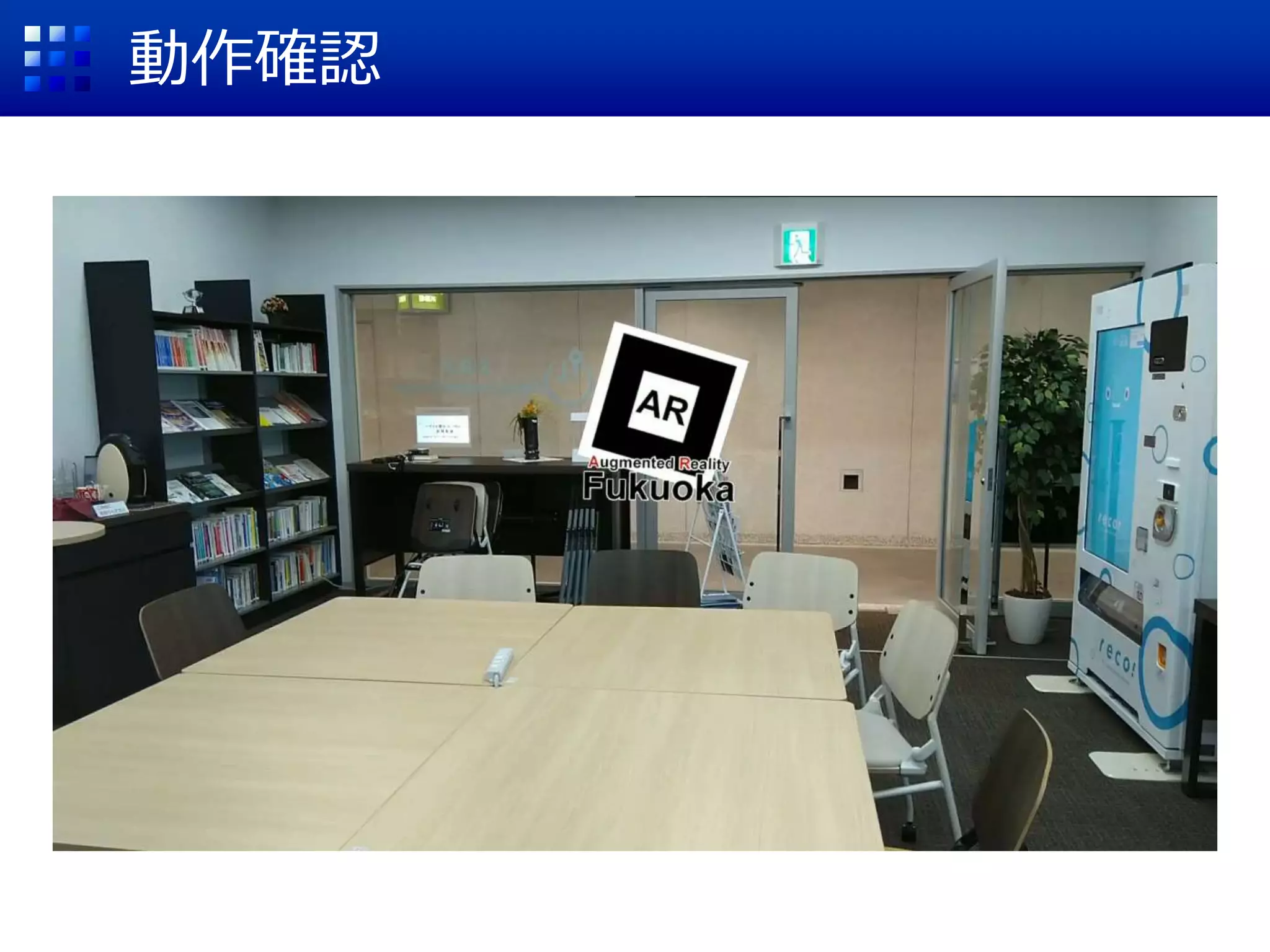

動作確認
キャプチャ画像が表示される
Capture

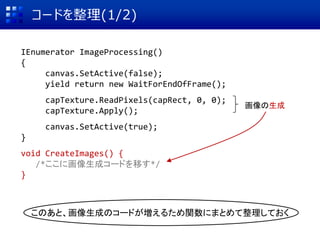

コードを整理(1/2)
{
canvas.SetActive(false);
yield return new WaitForEndOfFrame();
capTexture.ReadPixels(capRect, 0, 0);
capTexture.Apply();
canvas.SetActive(true);
}
void CreateImages() {
/*ここに画像生成コードを移す*/
}
画像の生成
このあと、画像生成のコードが増えるため関数にまとめて整理しておく

コードを整理(2/2)
このあと、画像生成のコードが増えるため関数にまとめて整理しておく
{
canvas.SetActive(false);//Canvas上のUIを一時的に消す
CreateImages(); //画像の生成
canvas.SetActive(true);//Canvas上のUIを再表示
}
void CreateImages()
{
capTexture.Apply();
}

capture

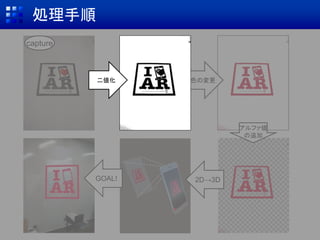

処理手順
色の変更
アルファ値
の追加
2D→3DGOAL!
二値化

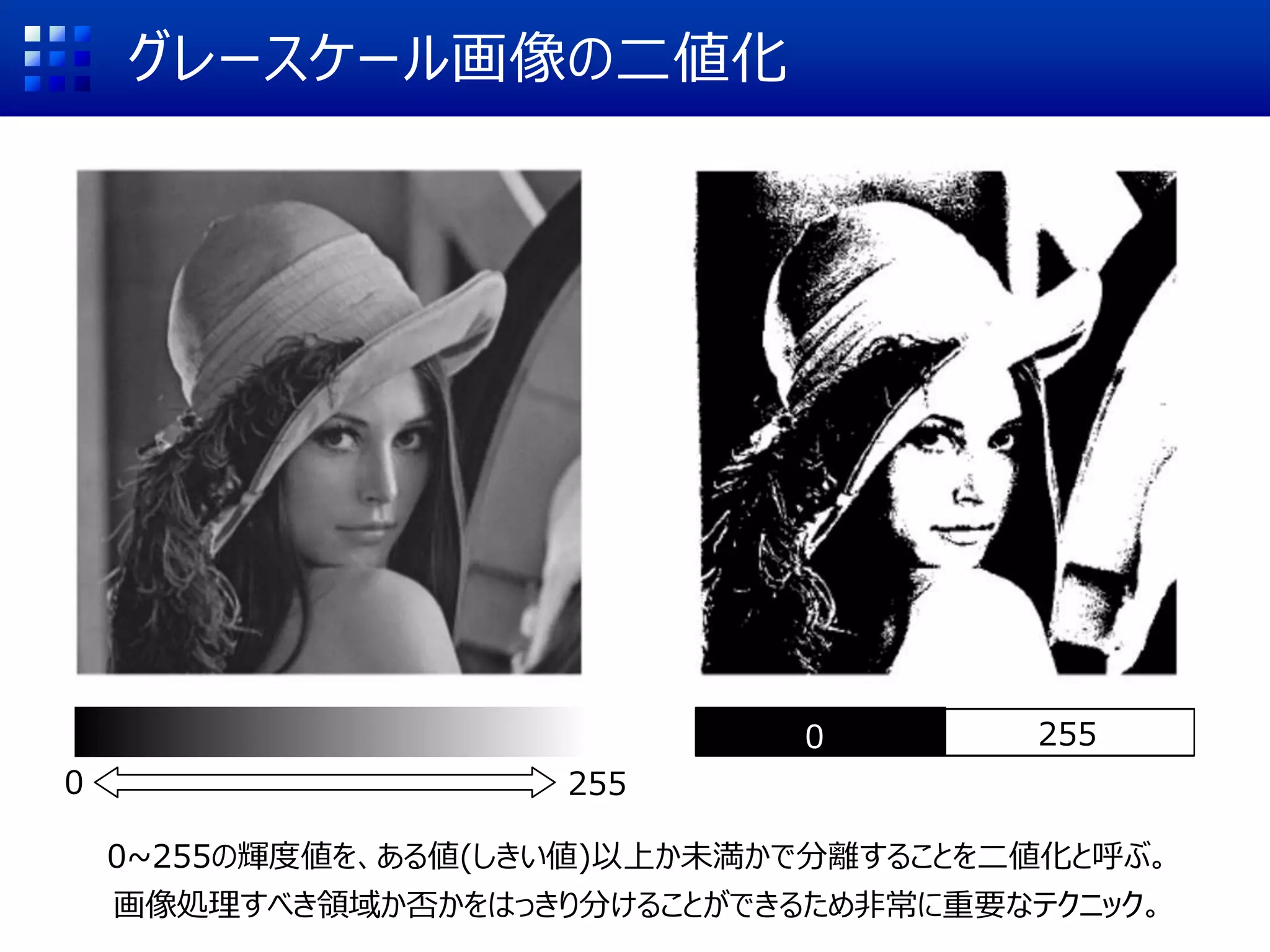

グレースケール画像の二値化
0 255
0 255
0~255の輝度値を、ある値(しきい値)以上か未満かで分離することを二値化と呼ぶ。
画像処理すべき領域か否かをはっきり分けることができるため非常に重要なテクニック。

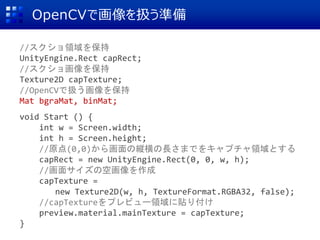

OpenCVで画像を扱う準備
//スクショ領域を保持
//スクショ画像を保持
//OpenCVで扱う画像を保持
Mat bgraMat, binMat;
void Start () {
//原点(0,0)から画面の縦横の長さまでをキャプチャ領域とする
//画面サイズの空画像を作成
capTexture =
//capTextureをプレビュー領域に貼り付け
}

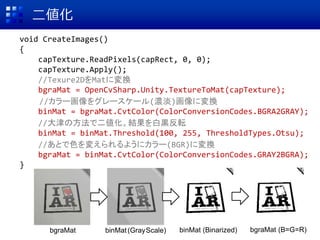

二値化
void CreateImages()
{
capTexture.Apply();
//Texure2DをMatに変換
bgraMat = OpenCvSharp.Unity.TextureToMat(capTexture);
//カラー画像をグレースケール(濃淡)画像に変換
binMat = bgraMat.CvtColor(ColorConversionCodes.BGRA2GRAY);
//大津の方法で二値化。結果を白黒反転
binMat = binMat.Threshold(100, 255, ThresholdTypes.Otsu);
//あとで色を変えられるようにカラー(BGR)に変換
bgraMat = binMat.CvtColor(ColorConversionCodes.GRAY2BGRA);
}
bgraMat binMat(GrayScale) binMat (Binarized) bgraMat (B=G=R)

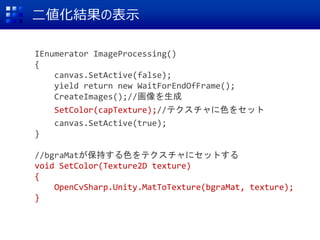

二値化結果の表示
{
CreateImages();//画像を生成
SetColor(capTexture);//テクスチャに色をセット
}
//bgraMatが保持する色をテクスチャにセットする
void SetColor(Texture2D texture)
{
OpenCvSharp.Unity.MatToTexture(bgraMat, texture);
}

動作確認
①Capture ②二値化結果

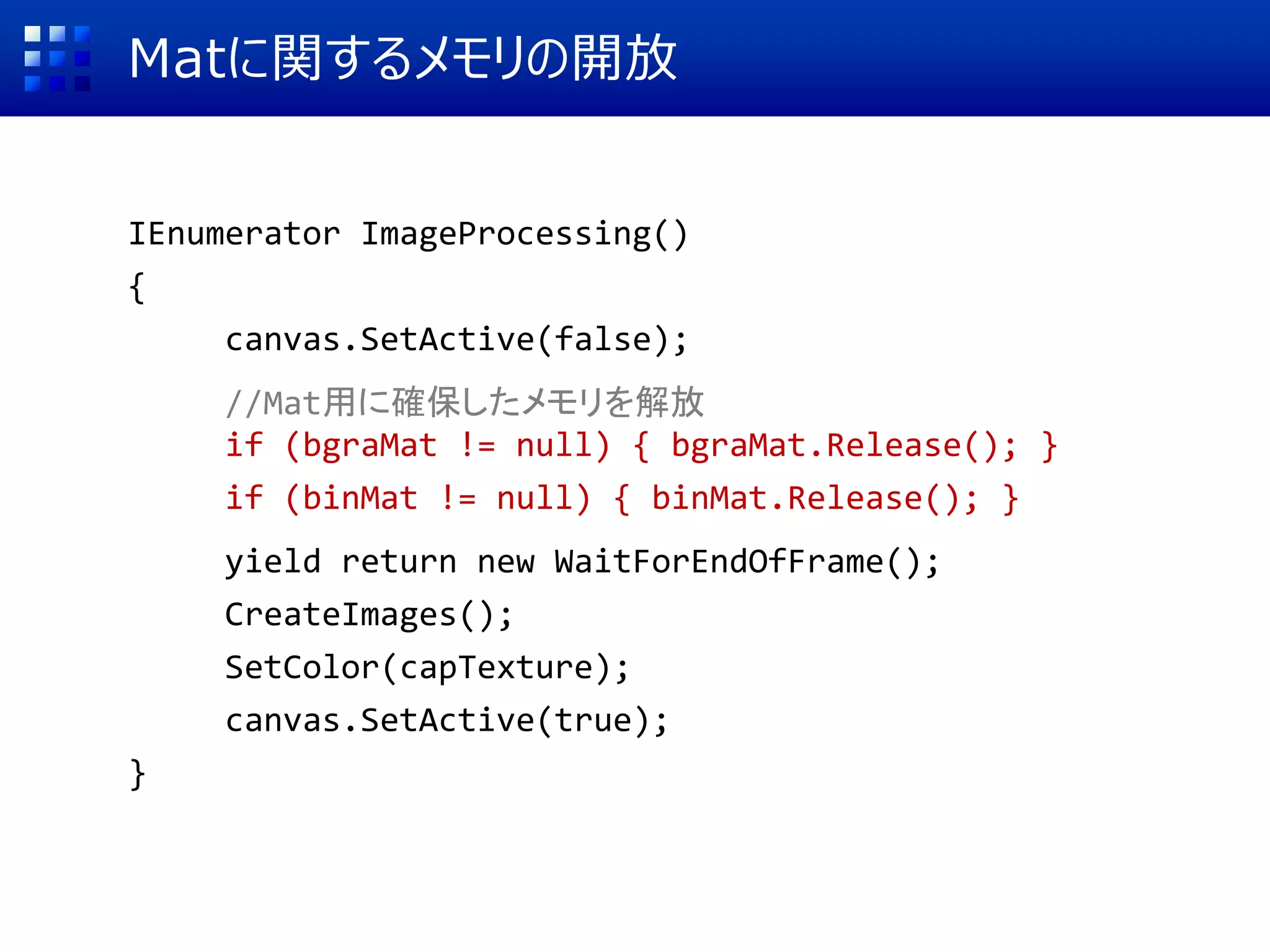

Matに関するメモリの開放
{
//Mat用に確保したメモリを解放
if (bgraMat != null) { bgraMat.Release(); }
if (binMat != null) { binMat.Release(); }
CreateImages();
SetColor(capTexture);
}

capture

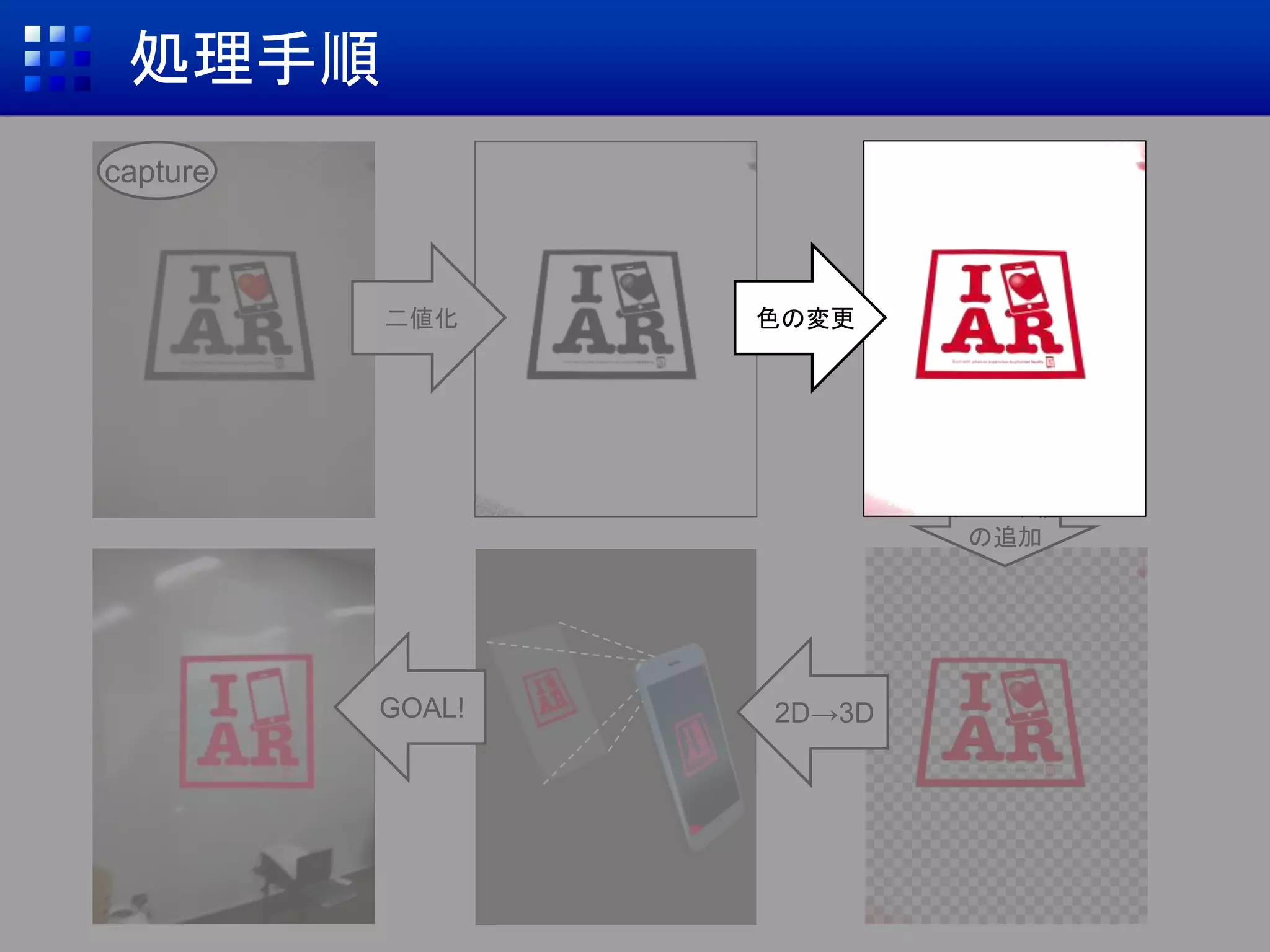

処理手順
アルファ値
の追加
2D→3DGOAL!

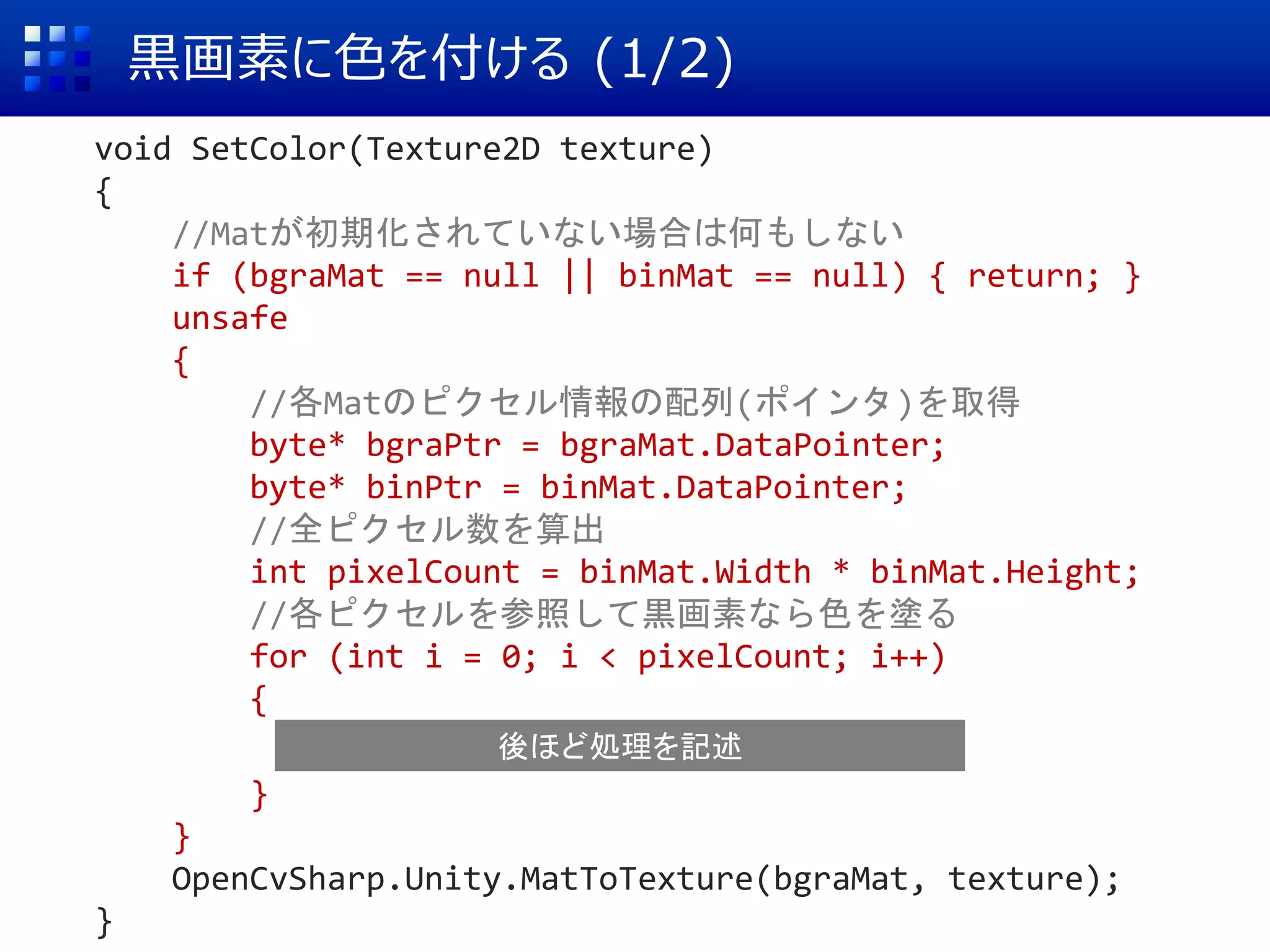

黒画素に色を付ける (1/2)
{
//Matが初期化されていない場合は何もしない
if (bgraMat == null || binMat == null) { return; }
unsafe
{
//各Matのピクセル情報の配列(ポインタ)を取得
byte* bgraPtr = bgraMat.DataPointer;
byte* binPtr = binMat.DataPointer;
//全ピクセル数を算出
int pixelCount = binMat.Width * binMat.Height;
//各ピクセルを参照して黒画素なら色を塗る
for (int i = 0; i < pixelCount; i++)
{
}
}
}
後ほど処理を記述

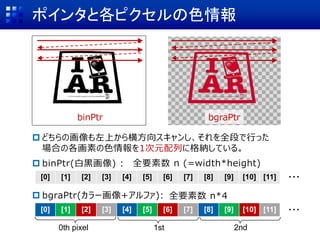

ポインタと各ピクセルの色情報
 どちらの画像も左上から横方向スキャンし、それを全段で行った
場合の各画素の色情報を1次元配列に格納している。
 binPtr(白黒画像) :
 bgraPtr(カラー画像+アルファ):
[0] [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11]
[0] [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11]
・・・
・・・
binPtr bgraPtr
0th pixel 1st 2nd
全要素数 n (=width*height)
全要素数 n*4

この次の作業
{
unsafe
{
//各ピクセルを参照して黒画素なら色を塗る
{
}
}
}
これから処理を記述

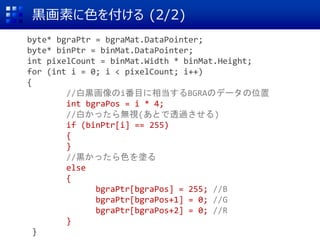

黒画素に色を付ける (2/2)
{
//白黒画像のi番目に相当するBGRAのデータの位置
int bgraPos = i * 4;
//白かったら無視(あとで透過させる)
if (binPtr[i] == 255)
{
}
//黒かったら色を塗る
else
{
bgraPtr[bgraPos] = 255; //B
bgraPtr[bgraPos+1] = 0; //G
bgraPtr[bgraPos+2] = 0; //R
}
}

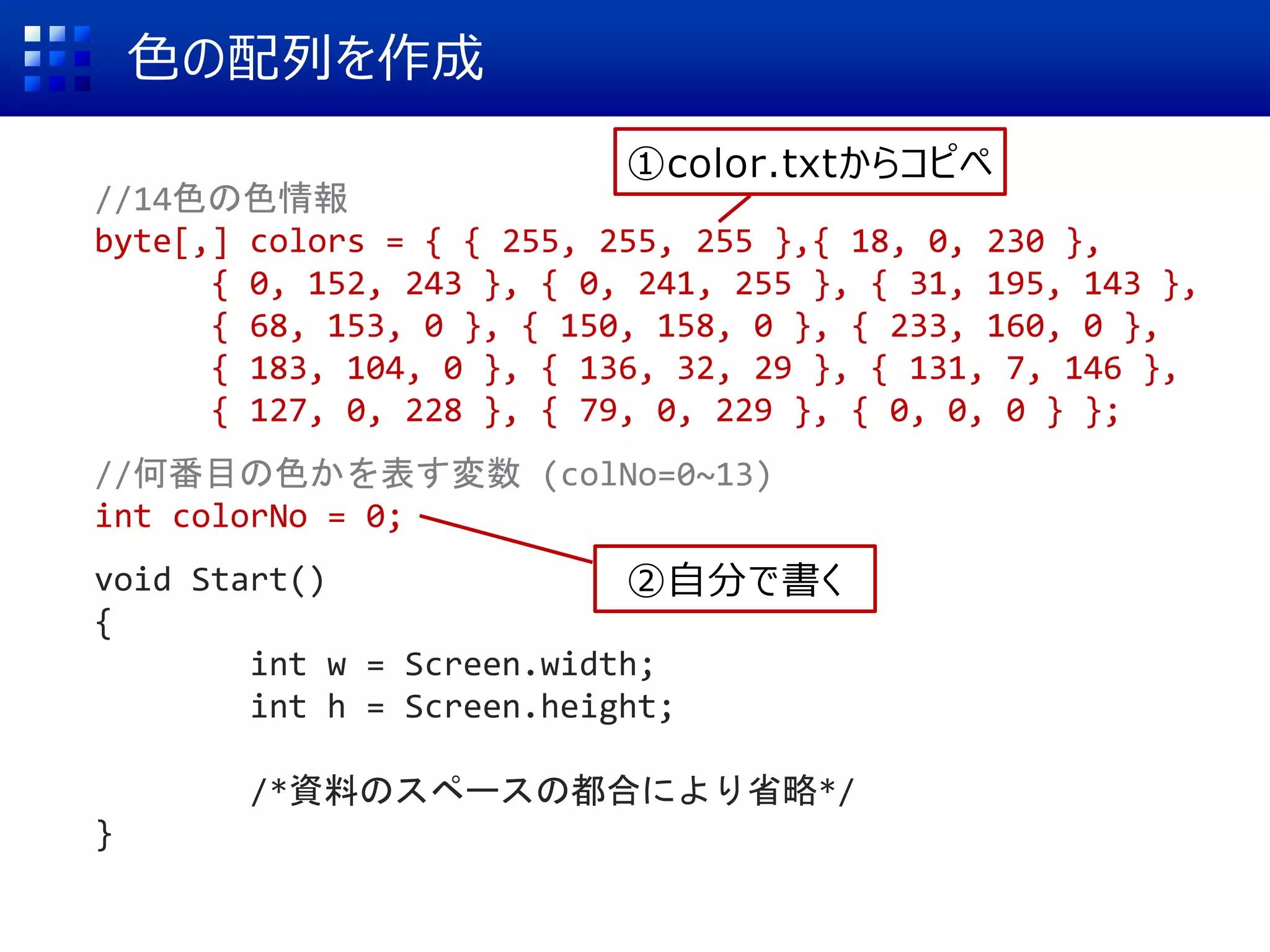

色の配列を作成
//14色の色情報
byte[,] colors = { { 255, 255, 255 },{ 18, 0, 230 },
{ 0, 152, 243 }, { 0, 241, 255 }, { 31, 195, 143 },
{ 68, 153, 0 }, { 150, 158, 0 }, { 233, 160, 0 },
{ 183, 104, 0 }, { 136, 32, 29 }, { 131, 7, 146 },
{ 127, 0, 228 }, { 79, 0, 229 }, { 0, 0, 0 } };
//何番目の色かを表す変数 (colNo=0~13)
int colorNo = 0;
void Start()
{
/*資料のスペースの都合により省略*/
}
①color.txtからコピペ
②自分で書く

黒画素の色の切り替え(1/3)
{

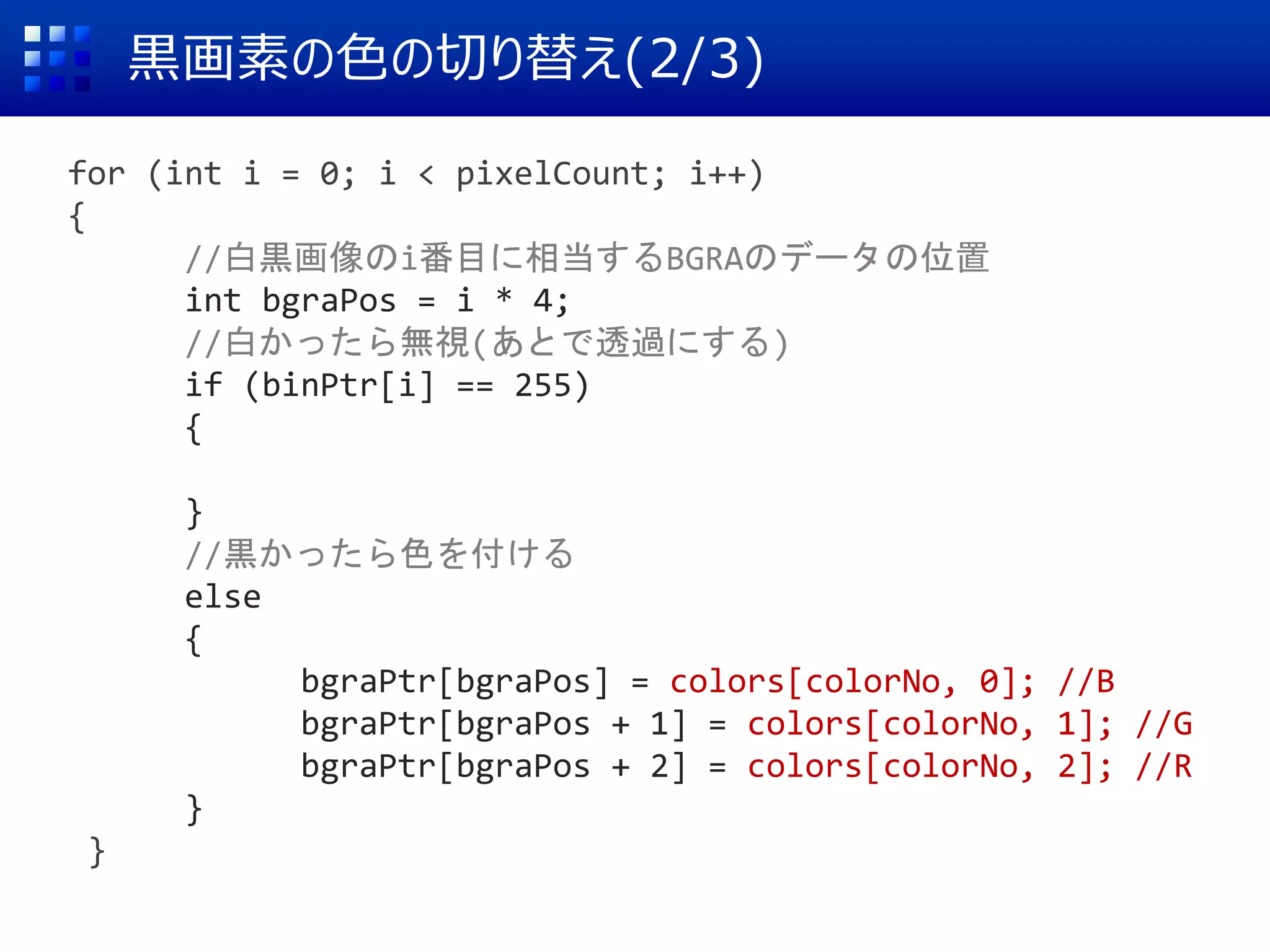

unsafe
{
//各ピクセルをチェックして黒かったら色を付ける
{
}
}
}
ここで色を指定 (次のページで解説)

{
//白かったら無視(あとで透過にする)
{
}
//黒かったら色を付ける
else
{
bgraPtr[bgraPos] = colors[colorNo, 0]; //B
bgraPtr[bgraPos + 1] = colors[colorNo, 1]; //G
bgraPtr[bgraPos + 2] = colors[colorNo, 2]; //R
}
}

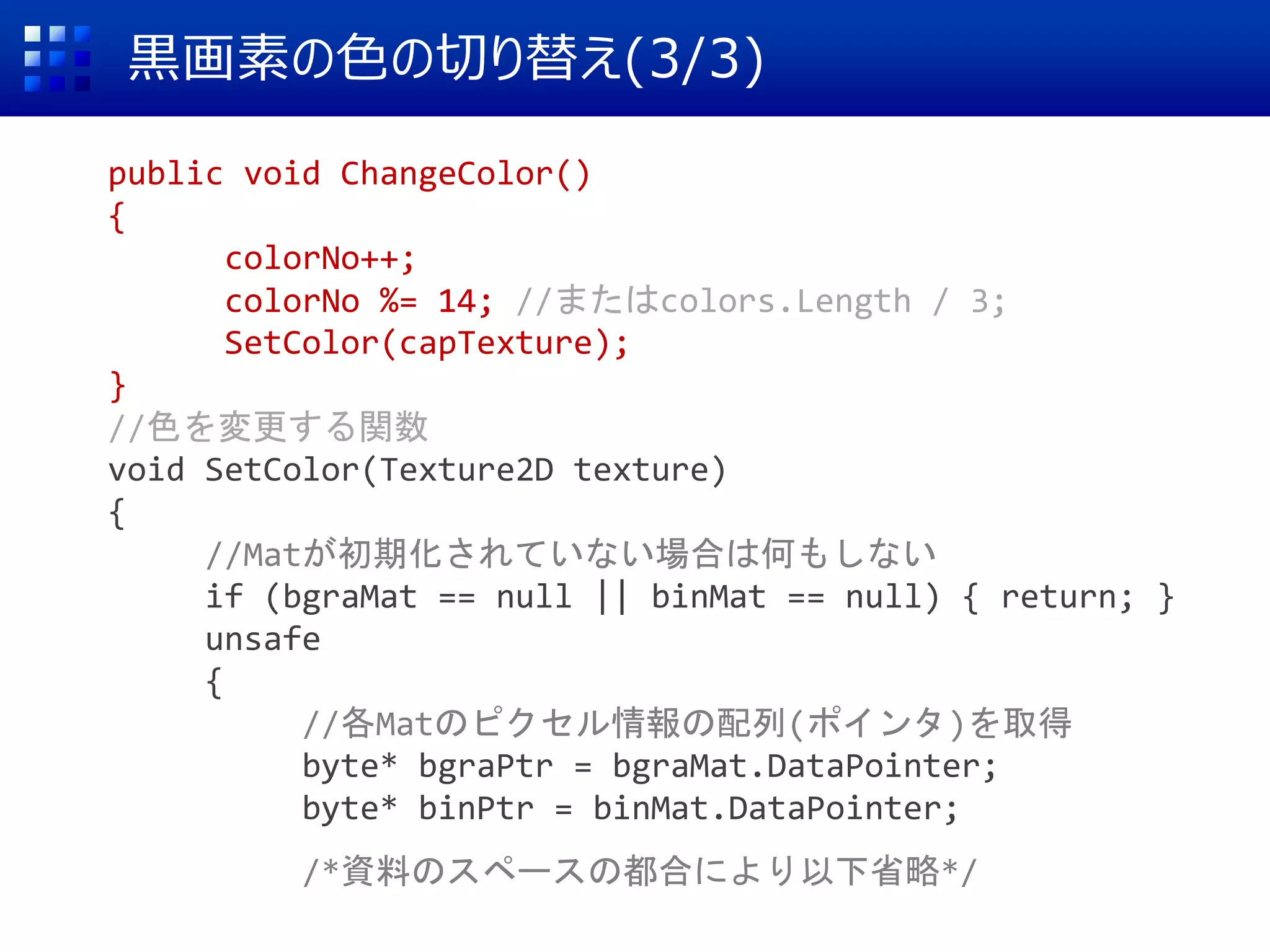

public void ChangeColor()
{
colorNo++;
colorNo %= 14; //またはcolors.Length / 3;
}
//色を変更する関数
{
unsafe
{
/*資料のスペースの都合により以下省略*/

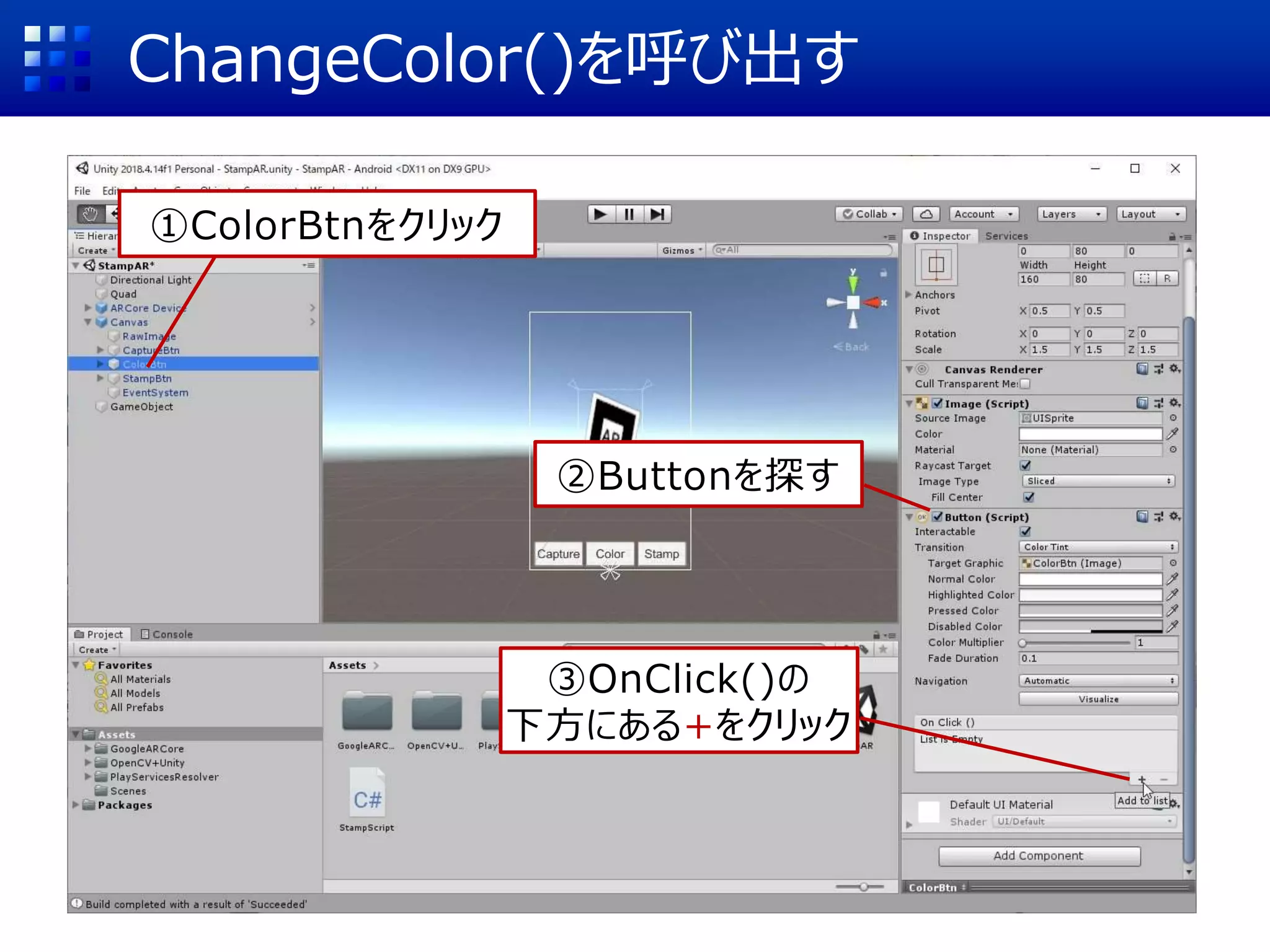

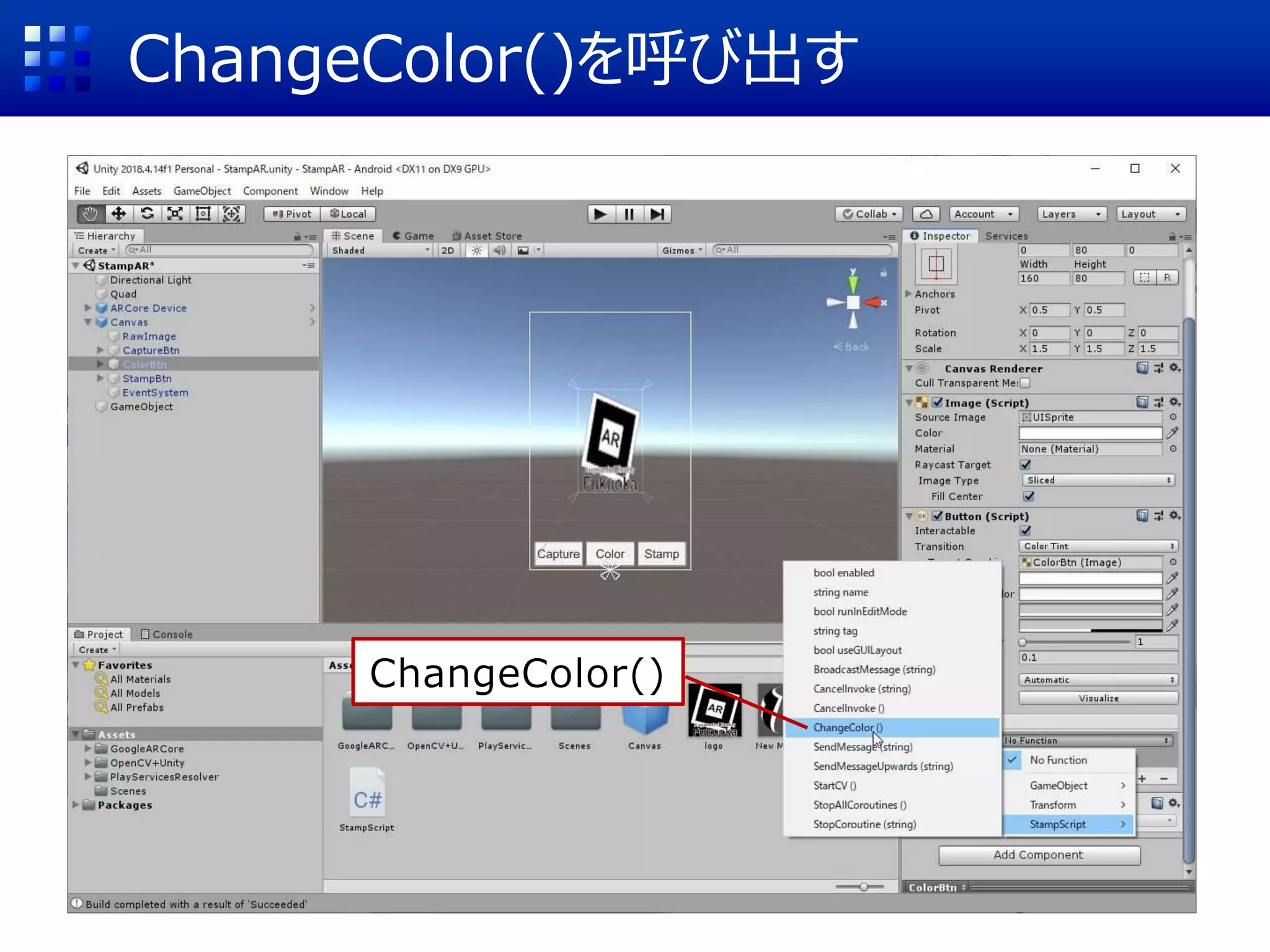

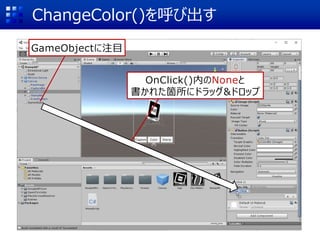

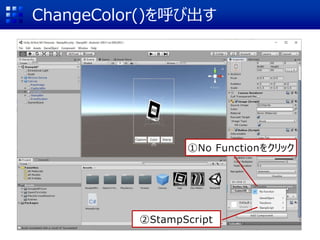

ChangeColor()を呼び出す
①ColorBtnをクリック
②Buttonを探す
③OnClick()の

GameObjectに注目

②StampScript

ChangeColor()

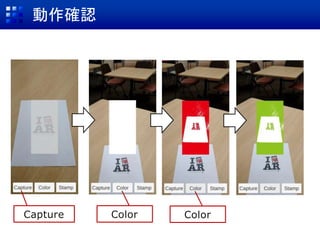

動作確認
Capture Color Color

capture

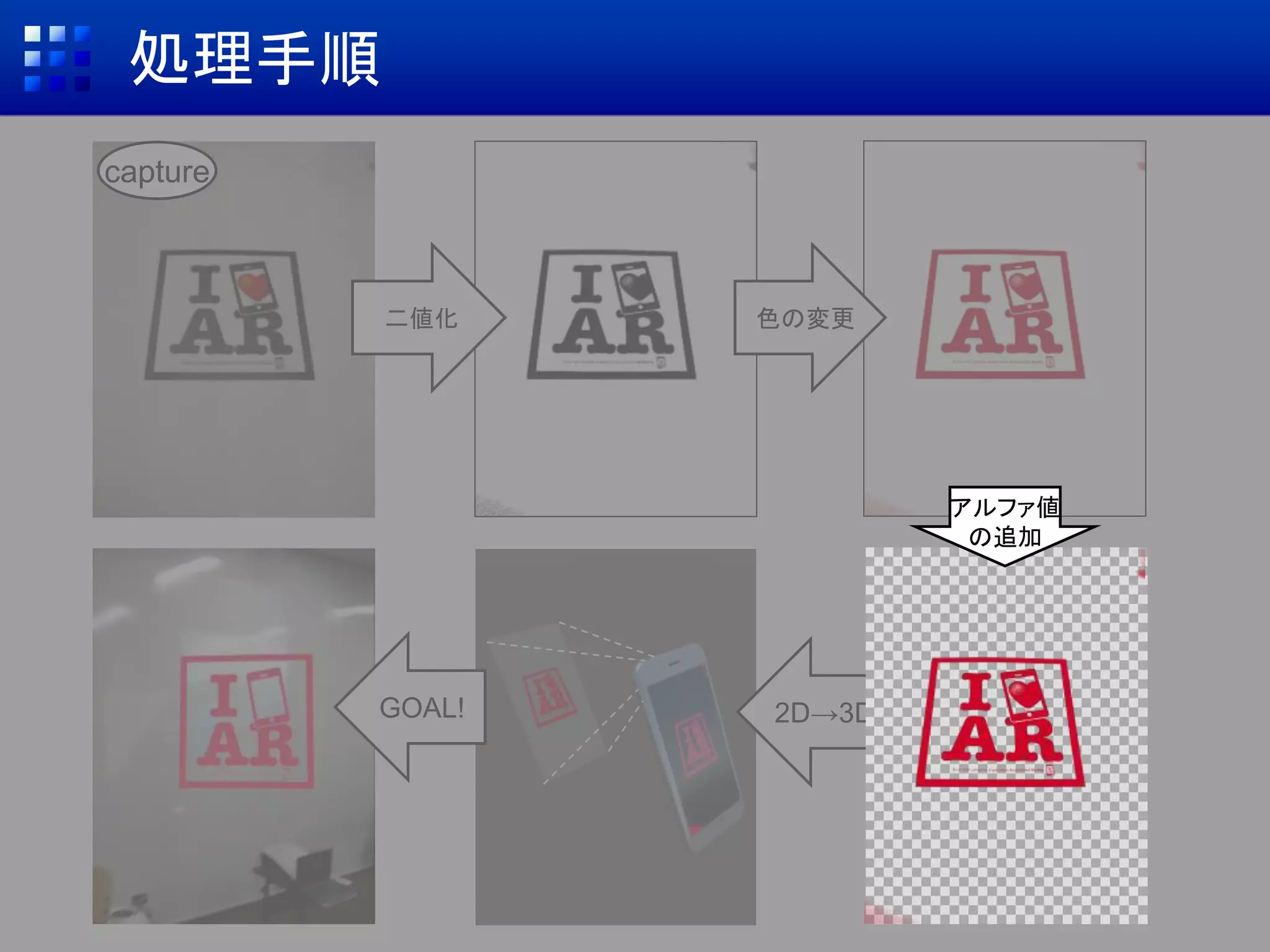

処理手順
2D→3DGOAL!
アルファ値
の追加

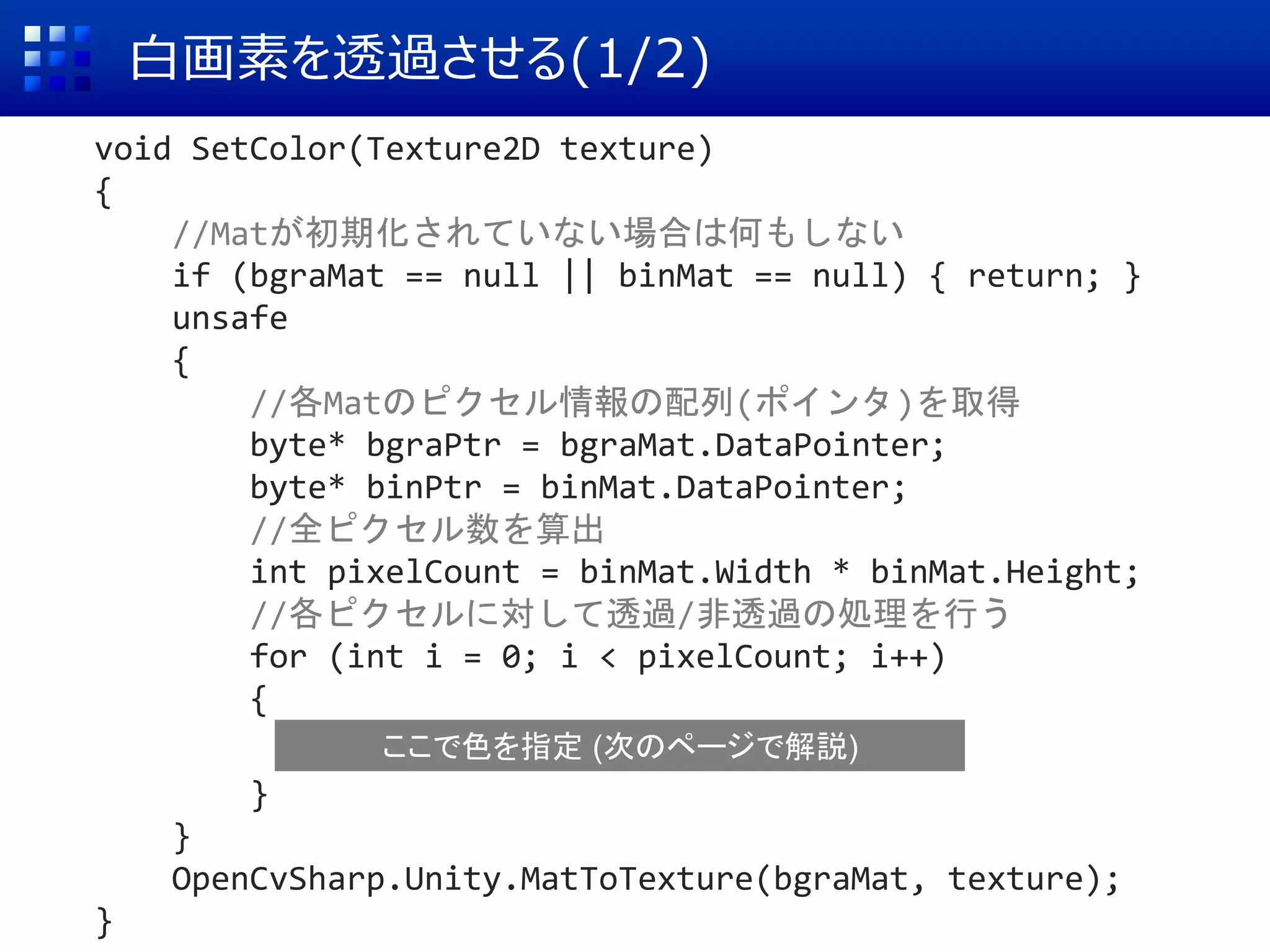

白画素を透過させる(1/2)
{
unsafe
{
//各ピクセルに対して透過/非透過の処理を行う
{
}
}
}
ここで色を指定 (次のページで解説)

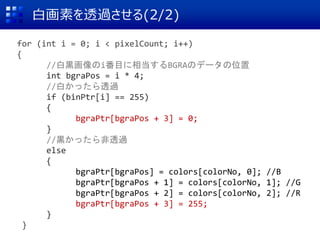

白画素を透過させる(2/2)
{
//白かったら透過
{
bgraPtr[bgraPos + 3] = 0;
}
//黒かったら非透過
else
{
bgraPtr[bgraPos] = colors[colorNo, 0]; //B
bgraPtr[bgraPos + 1] = colors[colorNo, 1]; //G
bgraPtr[bgraPos + 2] = colors[colorNo, 2]; //R
bgraPtr[bgraPos + 3] = 255;
}
}

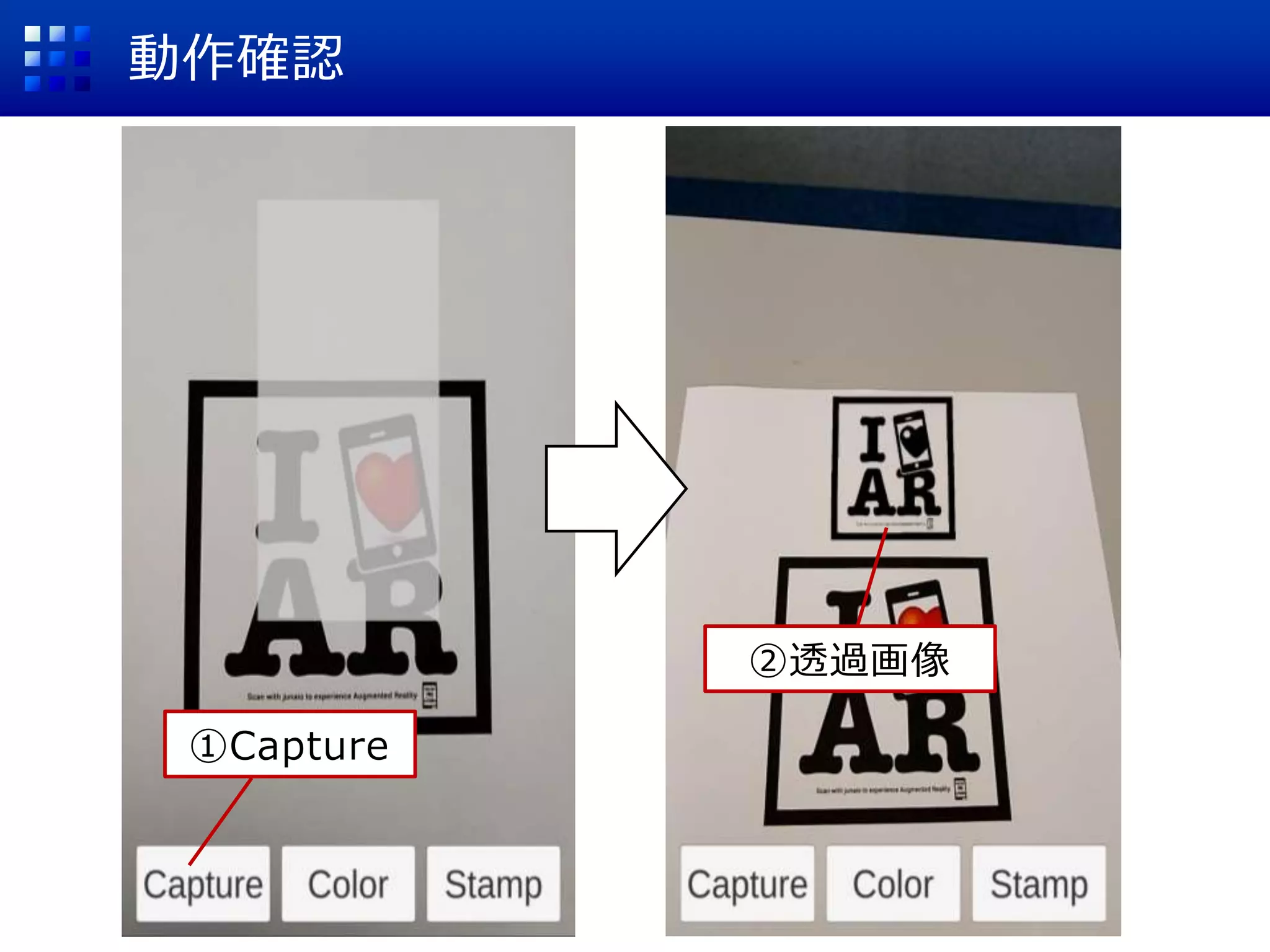

動作確認
①Capture
②透過画像

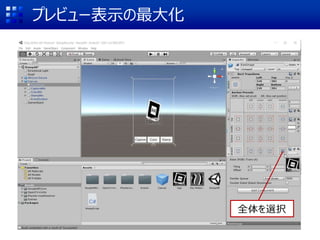

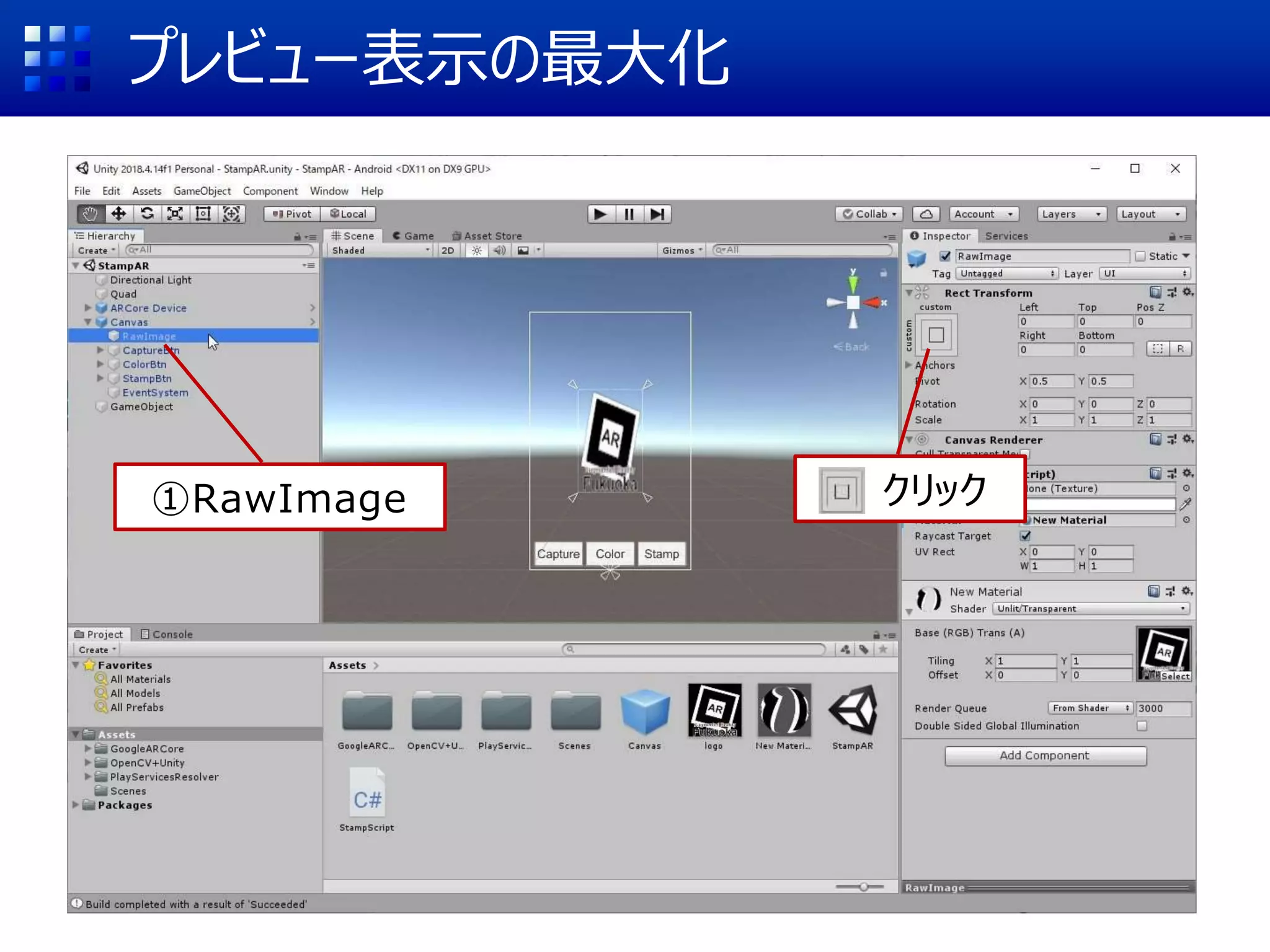

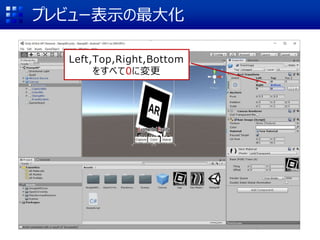

プレビュー表示の最大化
①RawImage クリック

全体を選択

Left,Top,Right,Bottom
をすべて0に変更

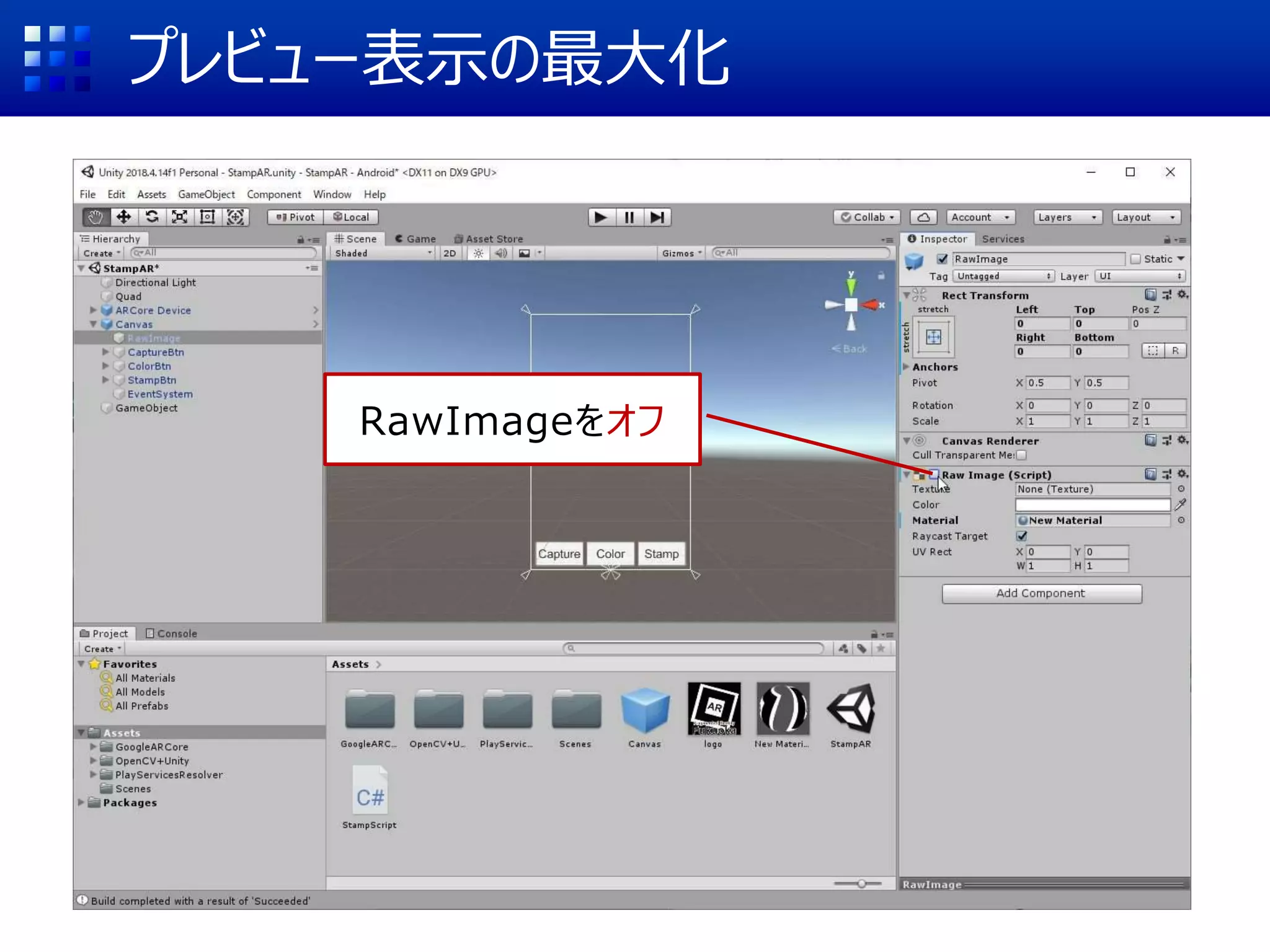

RawImageをオフ

プレビューの表示
{
//Mat用に確保したメモリを解放
if (bgraMat != null) { bgraMat.Release(); }
if (binMat != null) { binMat.Release(); }
CreateImages();
//プレビューを表示する
preview.enabled = true;
}

capture
処理手順
アルファ値
の追加
2D→3DGOAL!

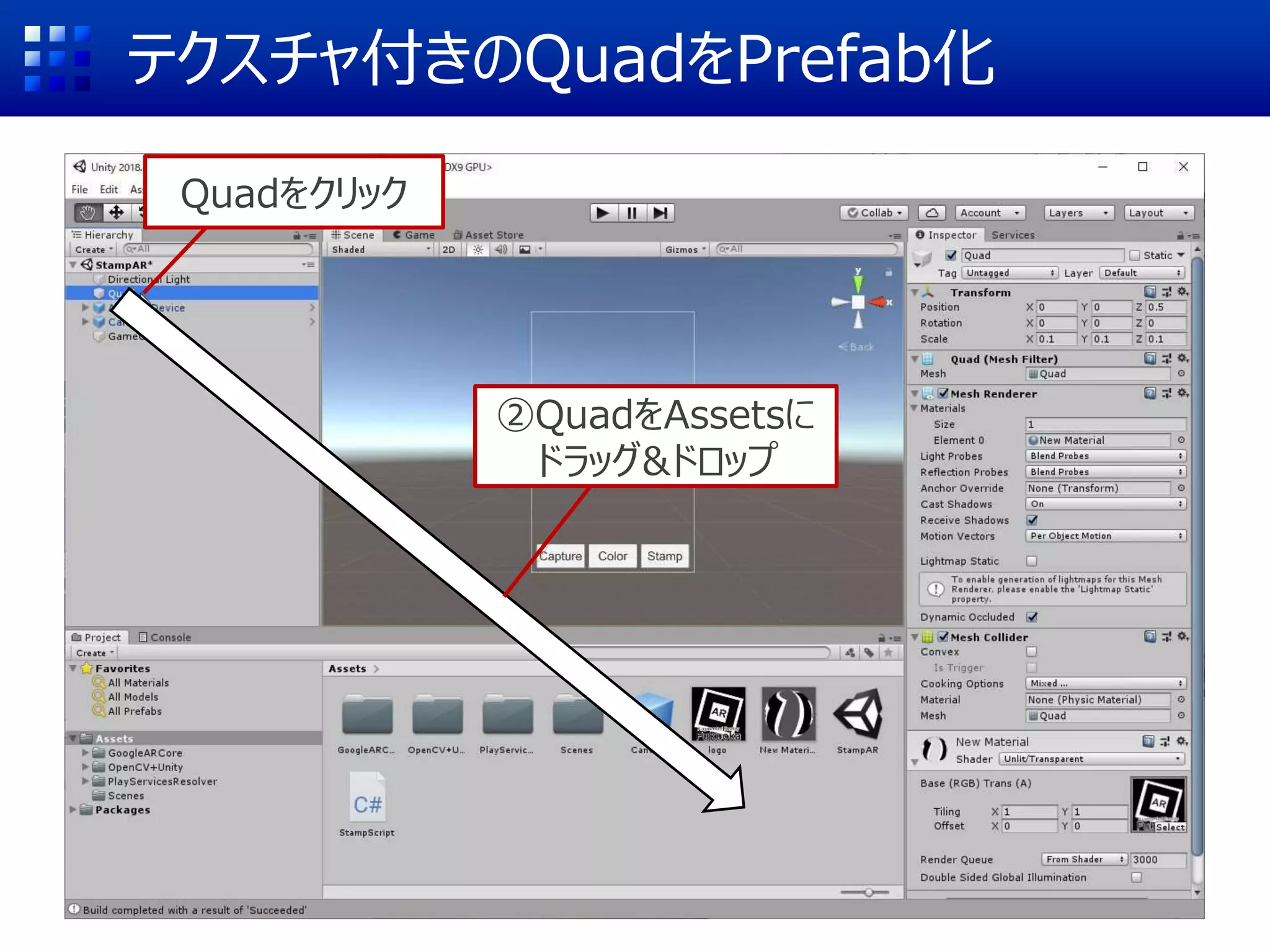

テクスチャ付きのQuadをPrefab化
Quadをクリック
②QuadをAssetsに

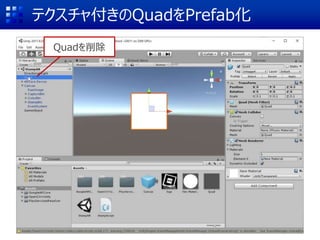

テクスチャ付きのQuadをPrefab化
Quadを削除

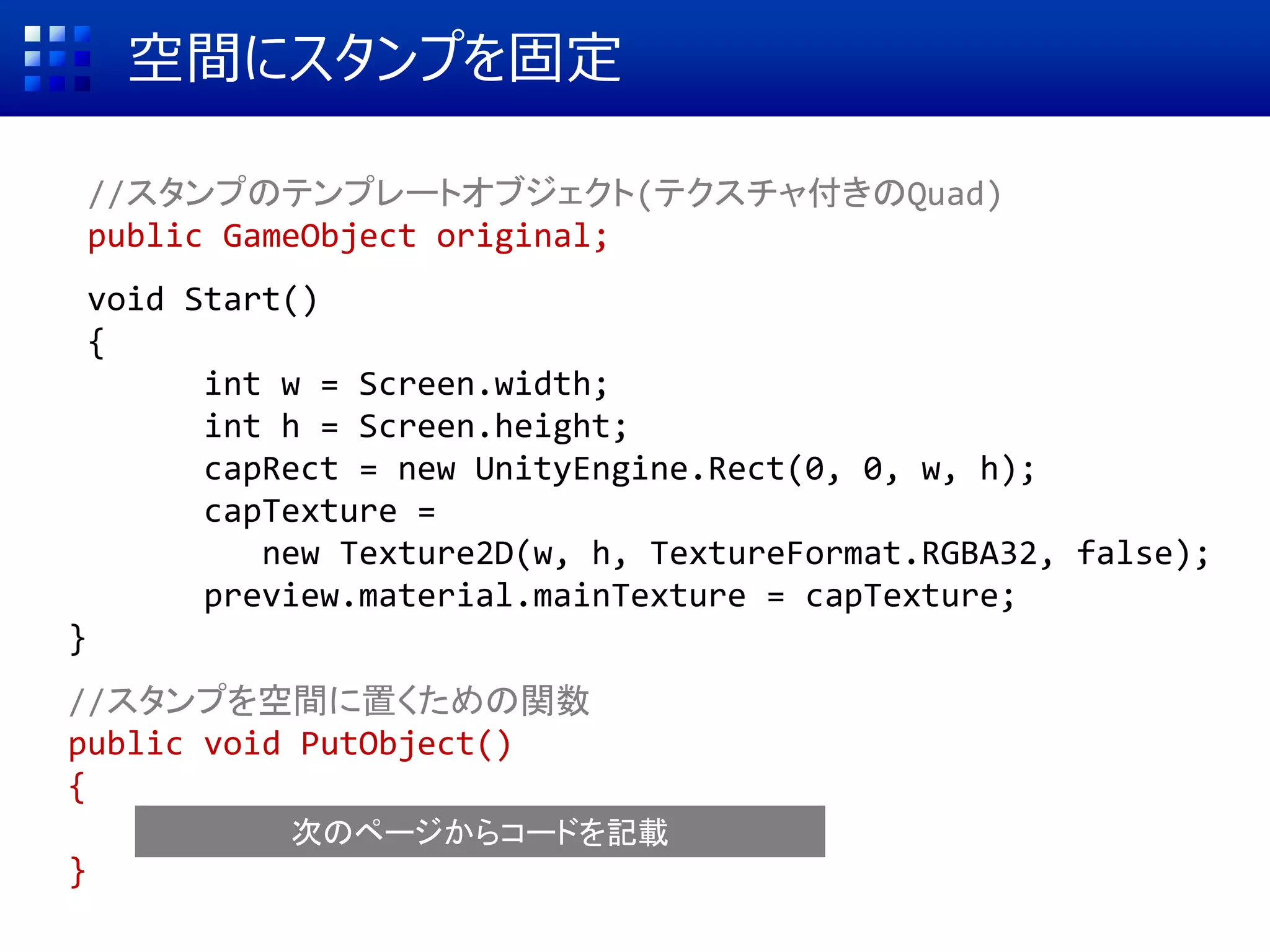

空間にスタンプを固定
//スタンプのテンプレートオブジェクト(テクスチャ付きのQuad)
public GameObject original;
void Start()
{
capTexture =
}
//スタンプを空間に置くための関数
public void PutObject()
{
}
次のページからコードを記載

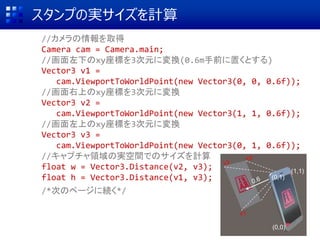

スタンプの実サイズを計算
//カメラの情報を取得
Camera cam = Camera.main;
//画面左下のxy座標を3次元に変換(0.6m手前に置くとする)
Vector3 v1 =
cam.ViewportToWorldPoint(new Vector3(0, 0, 0.6f));
//画面右上のxy座標を3次元に変換
Vector3 v2 =
//画面左上のxy座標を3次元に変換
Vector3 v3 =
//キャプチャ領域の実空間でのサイズを計算
float w = Vector3.Distance(v2, v3);
float h = Vector3.Distance(v1, v3);
/*次のページに続く*/
(0,0)
(1,1)
(0,1)
v1
v2
v3

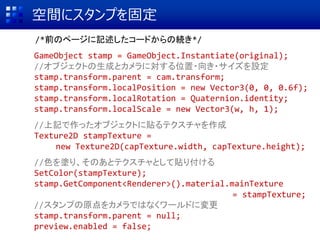

空間にスタンプを固定
/*前のページに記述したコードからの続き*/
GameObject stamp = GameObject.Instantiate(original);
//オブジェクトの生成とカメラに対する位置・向き・サイズを設定
stamp.transform.parent = cam.transform;
stamp.transform.localPosition = new Vector3(0, 0, 0.6f);
stamp.transform.localRotation = Quaternion.identity;
stamp.transform.localScale = new Vector3(w, h, 1);
//上記で作ったオブジェクトに貼るテクスチャを作成
Texture2D stampTexture =
new Texture2D(capTexture.width, capTexture.height);
//色を塗り、そのあとテクスチャとして貼り付ける
SetColor(stampTexture);
stamp.GetComponent<Renderer>().material.mainTexture
= stampTexture;
//スタンプの原点をカメラではなくワールドに変更
stamp.transform.parent = null;
preview.enabled = false;

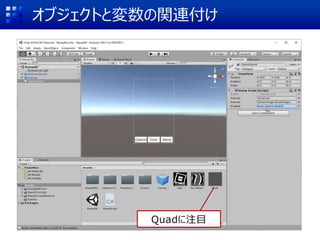

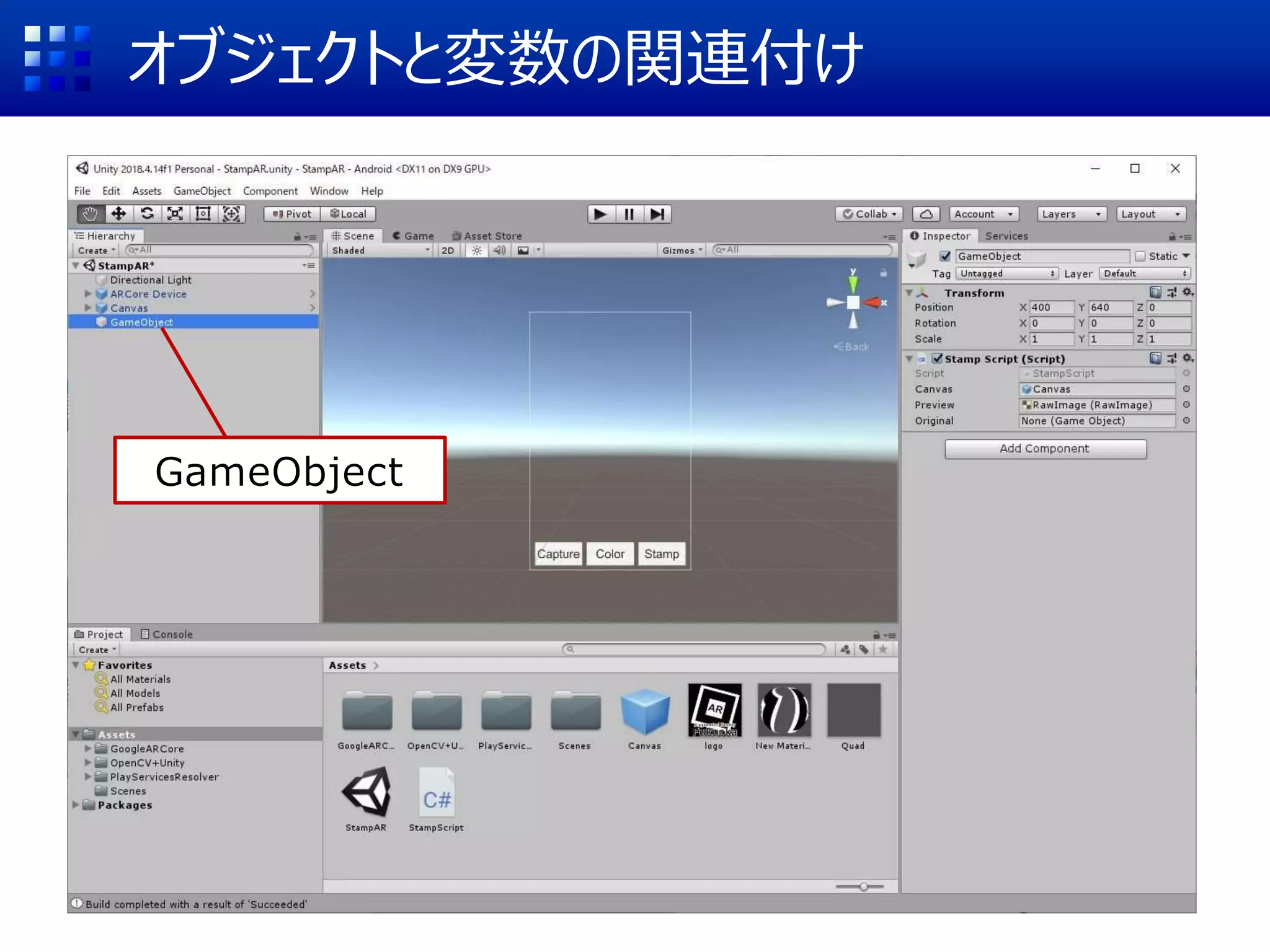

オブジェクトと変数の関連付け
GameObject

Quadに注目

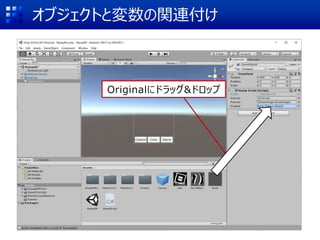

Originalにドラッグ&ドロップ

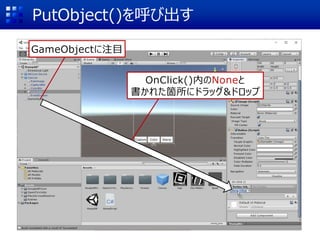

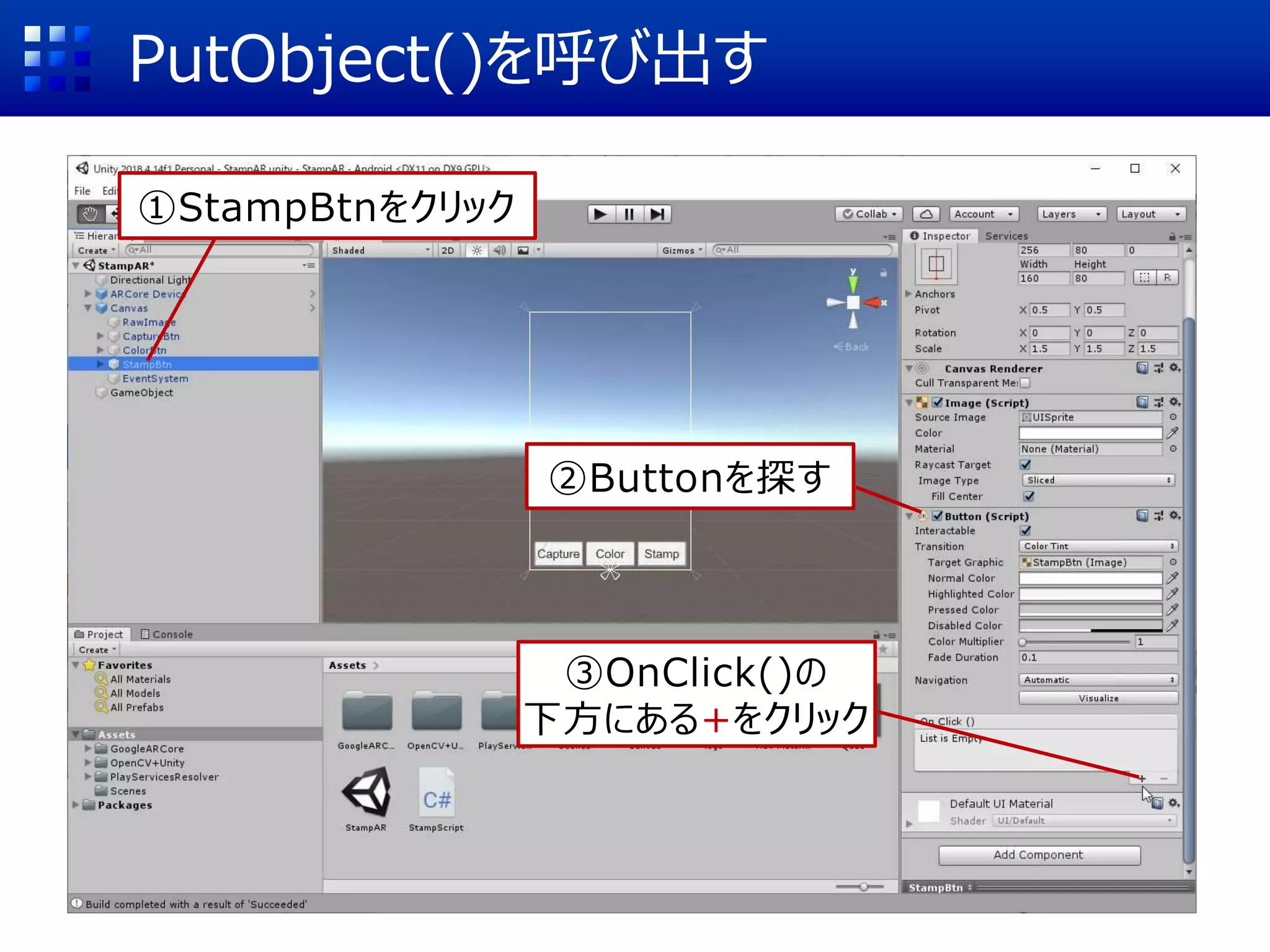

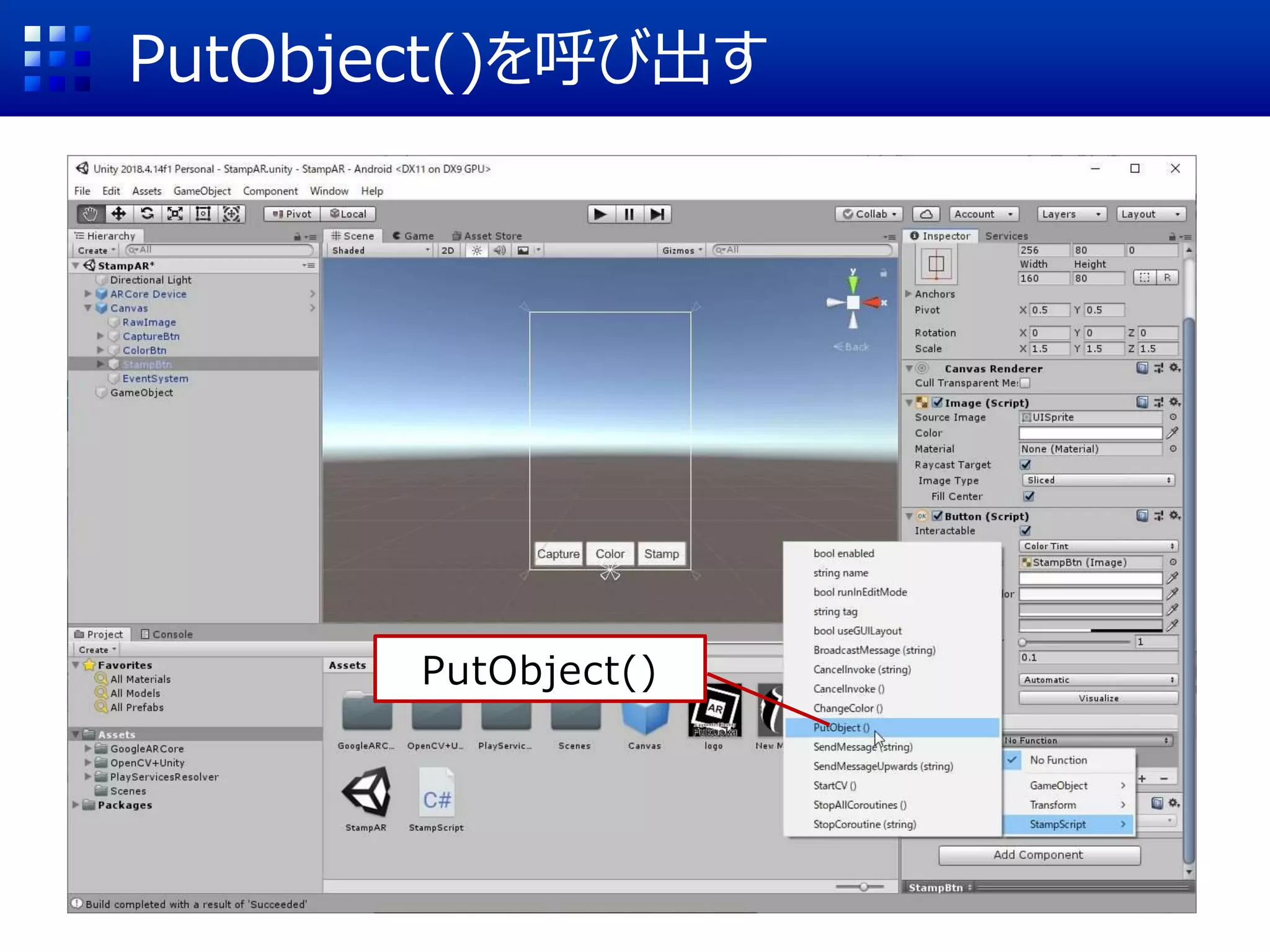

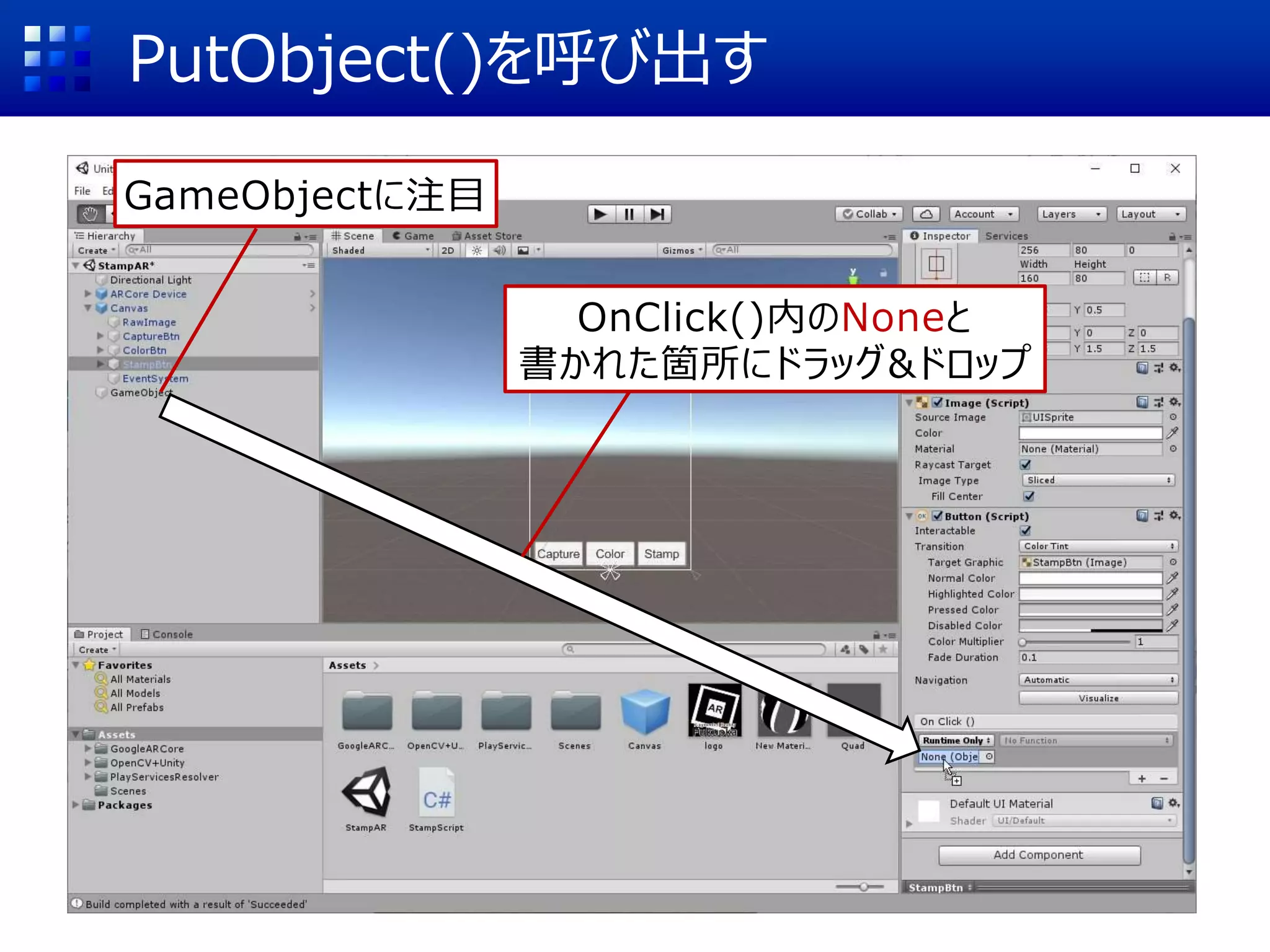

PutObject()を呼び出す

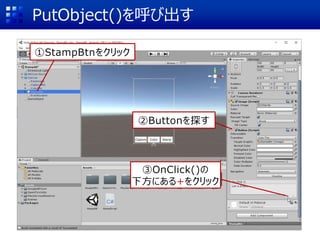

①StampBtnをクリック
②Buttonを探す
③OnClick()の

GameObjectに注目

②StampScript

PutObject()

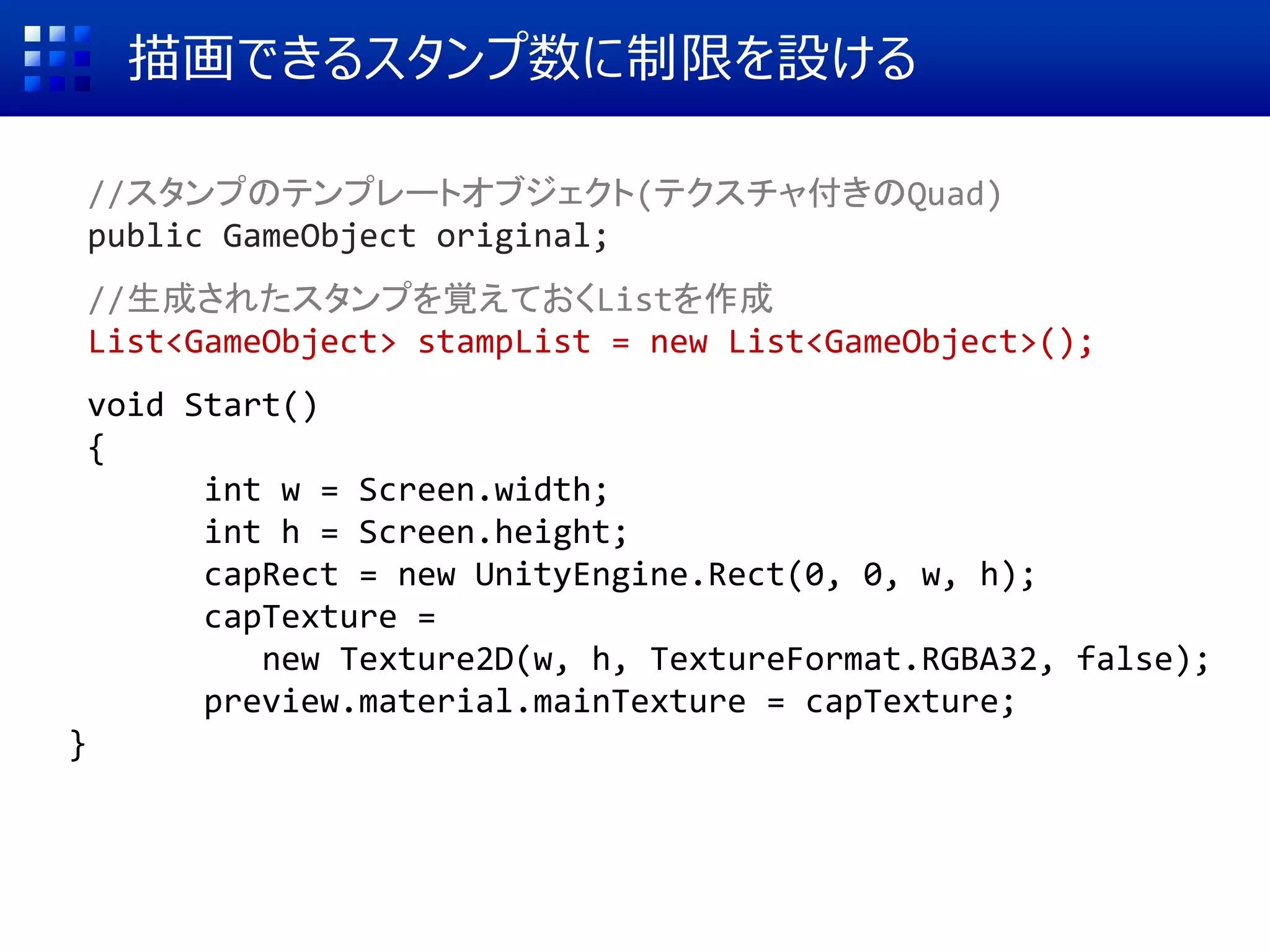

描画できるスタンプ数に制限を設ける
//スタンプのテンプレートオブジェクト(テクスチャ付きのQuad)
public GameObject original;
//生成されたスタンプを覚えておくListを作成
List<GameObject> stampList = new List<GameObject>();
void Start()
{
capTexture =
}

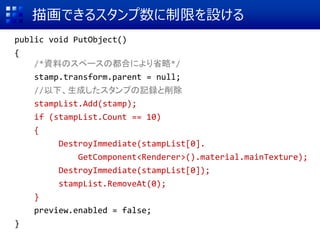

描画できるスタンプ数に制限を設ける
public void PutObject()
{
/*資料のスペースの都合により省略*/
stamp.transform.parent = null;
//以下、生成したスタンプの記録と削除
stampList.Add(stamp);
if (stampList.Count == 10)
{
DestroyImmediate(stampList[0].
GetComponent<Renderer>().material.mainTexture);
DestroyImmediate(stampList[0]);
stampList.RemoveAt(0);
}
preview.enabled = false;
}

OpenCVでつくろうARスタンプアプリ in 熊本

More Related Content

What's hot

Similar to OpenCVでつくろうARスタンプアプリ in 熊本

More from Takashi Yoshinaga

Recently uploaded

OpenCVでつくろうARスタンプアプリ in 熊本
