2010/12/18 第2回 名古屋CV・PRML勉強会 Kinectの導入 http://atnd.org/events/10379

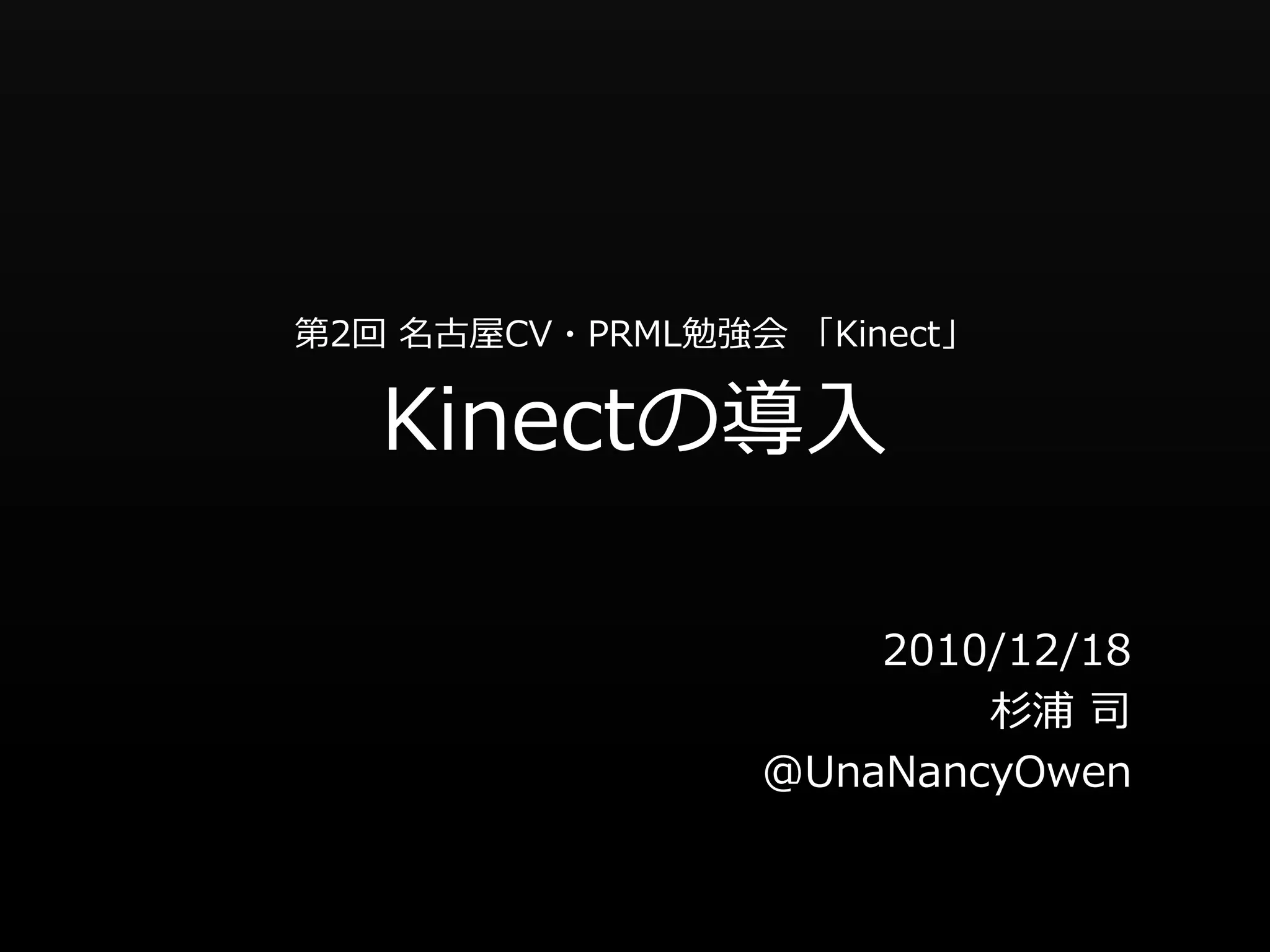

1. 第2回 名古屋CV・PRML勉強会 「Kinect」
Kinectの導入
2010/12/18
杉浦 司
@UnaNancyOwen

2. 自己紹介
• 名前 : 杉浦 司
• Twitter : @UnaNancyOwen
(http://twitter.com/UnaNancyOwen)
• Blog : まとめ？ブログ
(http://kgxpx834.blog58.fc2.com/)
第2回 名古屋CV・PRML勉強会 「Kinect」 1

3. もくじ
• Microsoft Kinect
• OpenKinect OpenNI
• 導入方法
• サンプルプログラム
• まとめ
• おまけ
※ OpenKinectの導入方法についてはブログに掲載しています
(http://kgxpx834.blog58.fc2.com/blog-entry-21.html)
第2回 名古屋CV・PRML勉強会 「Kinect」 2

4. Microsoft Kinect
• Microsoftが発売した僕達のおもちゃ
• RGB画像,深度画像,音声などを取得できる
• 深度情報の取得にはPrimeSenseのLightCoding
という方式を採用している
(http://www.primesense.com/?p=514)
Microsoft Xbox360 http://www.xbox.com/
第2回 名古屋CV・PRML勉強会 「Kinect」 3

5. Microsoft Kinect
• Microsoftが発売した僕達のおもちゃ
• RGB画像,深度画像,音声などを取得できる
• 深度情報の取得にはPrimeSenseのLightCoding
という方式を採用している 深度カメラ
赤外線投光 RGBカメラ
(http://www.primesense.com/?p=514)
(赤外線カメラ)
Microsoft Xbox360 http://www.xbox.com/
第2回 名古屋CV・PRML勉強会 「Kinect」 4

6. OpenNI
• PrimeSense,WillowGarage,Side-Kickが
OpenNI.orgという組織を立ち上げた
• OpenNI Frameworkを提供する
– Natural InteractionのためのAPI
– 人物検出や姿勢推定,音声コマンド認識,etc
– ジェスチャ認識用ライブラリNITE
OpenNI.org http://www.openni.org/
第2回 名古屋CV・PRML勉強会 「Kinect」 5

7. 導入方法
• 今回の導入環境
PC SONY VAIO Type Z
CPU Intel Core2Duo P8800 (2.66GHz)
GPU NVIDIA GeForce 9300GSM
OS Microsoft Windows 7 Ultimate 32bit
OpenNI OpenNI 1.0 Alpha build 23 for Win32
NITE PrimeSense NITE version 1.3 Beta
Driver avin2-SensorKinect
※ OpenKinectのドライバをインストールしている場合はアンインストールしておくこと
第2回 名古屋CV・PRML勉強会 「Kinect」 6

8. 導入方法
① 必要なものを準備します
• OpenNI
– 以下のURLにある
“OpenNI 1.0 Alpha build 23 binaries for Win32”
のリンクからDLする
URL ：http://openni.org/
ファイル名 ：OPENNI-Win32-1.0.0.23.exe
第2回 名古屋CV・PRML勉強会 「Kinect」 7

9. 導入方法
① 必要なものを準備します
• NITE
– 以下のURLにある
“PrimeSense NITE version 1.3 Beta”
のリンクからDLする
URL ：http://openni.org/
ファイル名 ：NITE-Win32-1.3.0.17.exe
– リンクの横にライセンスキーがあるのでメモしておく
0KOIk2JeIBYClPWVnMoRKn5cdY4=
第2回 名古屋CV・PRML勉強会 「Kinect」 8

10. 導入方法
① 必要なものを準備します
• OpenNI Kinect Sensor Driver for Windows
– 以下のURLにある“Downloads”を押してDLする
– DL後ファイルを解凍する
URL ：https://github.com/avin2/SensorKinect
ファイル名 ：avin2-SensorKinect-8559efd.zip
第2回 名古屋CV・PRML勉強会 「Kinect」 9

11. 導入方法
② KinectをPCに接続する
• Kinectに付属のAC給電/USB接続ケーブルを繋げて
PCのUSBポートに接続する
– ※ ケーブルはKinect単体で購入しないと付属しません！
(未確認だがXboxカスタマーサポートから購入可能らしい)
第2回 名古屋CV・PRML勉強会 「Kinect」 10

12. 導入方法
③ ドライバのインストール
• [コントロールパネル]>[デバイスマネージャー]を開きます
• “ほかのデバイス”の中に“Xbox NUI Motor”があります
第2回 名古屋CV・PRML勉強会 「Kinect」 11

13. 導入方法
③ ドライバのインストール
• “Xbox NUI Motor”の右クリックメニューから
“ドライバーソフトウェアの更新”を選択
第2回 名古屋CV・PRML勉強会 「Kinect」 12

14. 導入方法
③ ドライバのインストール
• “コンピュータを参照してドライバーソフトウェアを
検索します”を選択
第2回 名古屋CV・PRML勉強会 「Kinect」 13

15. 導入方法
③ ドライバのインストール
• ドライバの場所を指定
– …¥avin2-SensorKinect-8559efd¥Platform¥Win32¥Driver
第2回 名古屋CV・PRML勉強会 「Kinect」 14

16. 導入方法
③ ドライバのインストール
• インストール途中で警告がでますが
構わずインストールします
第2回 名古屋CV・PRML勉強会 「Kinect」 15

17. 導入方法
③ ドライバのインストール
第2回 名古屋CV・PRML勉強会 「Kinect」 16

18. 導入方法
③ ドライバのインストール
• “PrimeSensor”の中に“Kinect Motor”が表示されます
• “ほかのデバイス”の中に
“Xbox NUI Camera”と“Xbox NUI Audio”が表示されます
第2回 名古屋CV・PRML勉強会 「Kinect」 17

19. 導入方法
③ ドライバのインストール
• “Xbox NUI Camera”も同様に
ドライバをインストールします
• “Xbox NUI Audio”はまだドライバがありません
– 今後サポートされることを期待しましょう
第2回 名古屋CV・PRML勉強会 「Kinect」 18

20. 導入方法
③ ドライバのインストール
• 最終的にデバイスマネージャの表示がこのようになります
第2回 名古屋CV・PRML勉強会 「Kinect」 19

21. 導入方法
④ OpenNIのインストール
• DLしたOpenNIインストーラー
”OPENNI-Win32-1.0.0.23.exe”を実行する
第2回 名古屋CV・PRML勉強会 「Kinect」 20

22. 導入方法
⑤ PrimeSensor(Mod Kinect)のインストール
• Kinectを使うために必要なモジュールを含んだものらしい
• DLした“OpenNI Kinect Sensor Driver for Windows”
の以下のパスにあるインストーラー
” SensorKinect-Win32-5.0.0.exe”を実行する
– …¥avin2-SensorKinect-8559efd¥Bin¥
※ 先にOpenNIがインストールされている必要あり！
第2回 名古屋CV・PRML勉強会 「Kinect」 21

23. 導入方法
⑥ NITEのインストール
• DLしたNITEのインストーラー
”NITE-Win32-1.3.0.17.exe”を実行する
第2回 名古屋CV・PRML勉強会 「Kinect」 22

24. 導入方法
⑥ NITEのインストール
• 途中でライセンスキーを求められるので
DL時にメモしたライセンスキーを入力する
第2回 名古屋CV・PRML勉強会 「Kinect」 23

25. サンプルプログラム
• 人物検出,姿勢推定のサンプルを実行する
– NiUserTracker.exe
(C:¥Program Files¥OpenNI¥Samples¥Bin¥Release¥)
– ニュートラルポジション(図1)
図1.ニュートラルポジション
をとると姿勢推定を開始する
– 複数人の認識が可能
NiUserTracker.exe実行
※ Microsoft Visual C++ 2008の入っていない環境では
再頒布可能パッケージが必要になります！
(C:¥Program Files¥OpenNI¥Tools¥vcredist_x86.exe)
第2回 名古屋CV・PRML勉強会 「Kinect」 24

26. まとめ
• 機能としては以前からあったデバイスだが
遥かに安価で入手できるようになった
• Kinectを使うための土台も整ってきた
• たぶん何か面白いことが出来るよね？
※ 本スライドの導入方法についてはブログにも掲載しています
ただし本スライドの方が詳しく説明していると思います
(http://kgxpx834.blog58.fc2.com/blog-entry-22.html)
第2回 名古屋CV・PRML勉強会 「Kinect」 25

27. おまけ
• OpenKinectとOpenNIについて
– OpenKinect
• 有志により作られたKienctライブラリ/ドライバ
• OpenNIよりシンプルな作りのためとても扱いやすい
• OpenNIのような高度なAPIは無く，扱えるのはKinectのみ
– OpenNI
• 開発元のPrimeSenseなどが公開しているライブラリ/ドライバ
(事実上の公式ライブラリ/ドライバ)
• OpenKinectより高度なAPI(キャリブレーションなど)を含むが
そのぶん扱いが少しだけ複雑になっている
• Kinect以外も扱え(そもそもKinect専用ではない)，今後の更新が期待できる
• まとめ (※ 個人的な感想)
– ただ深度情報が欲しいだけならOpenKinectだけで十分である
– より高度なAPIを使いたいならOpenNIを用いる
第2回 名古屋CV・PRML勉強会 「Kinect」 26

28. 参考
• Microsoft Xbox360
– http://www.xbox.com/
• OpenNI.org
– http://openni.org/
• Googleグループ OpenNI
– http://groups.google.com/group/openni-dev
• PrimeSense Light Coding
– http://www.primesense.com/?p=514
• Willow Garage
– http://www.willowgarage.com/
• Twitter / #openni，#kinect
– http://twitter.com/#search?q=
• TK’s HP
– http://tclip.blog38.fc2.com/
• DERiVE
– http://derivecv.tumblr.com/post/2106495200
第2回 名古屋CV・PRML勉強会 「Kinect」 27

29. ありがとうございました
第2回 名古屋CV・PRML勉強会 「Kinect」 28
