1. Kinect
深度情報処理入門
伊藤 伸男 @akatukisiden
2012/11/24 新しい.NETStyle 勉強会Ver

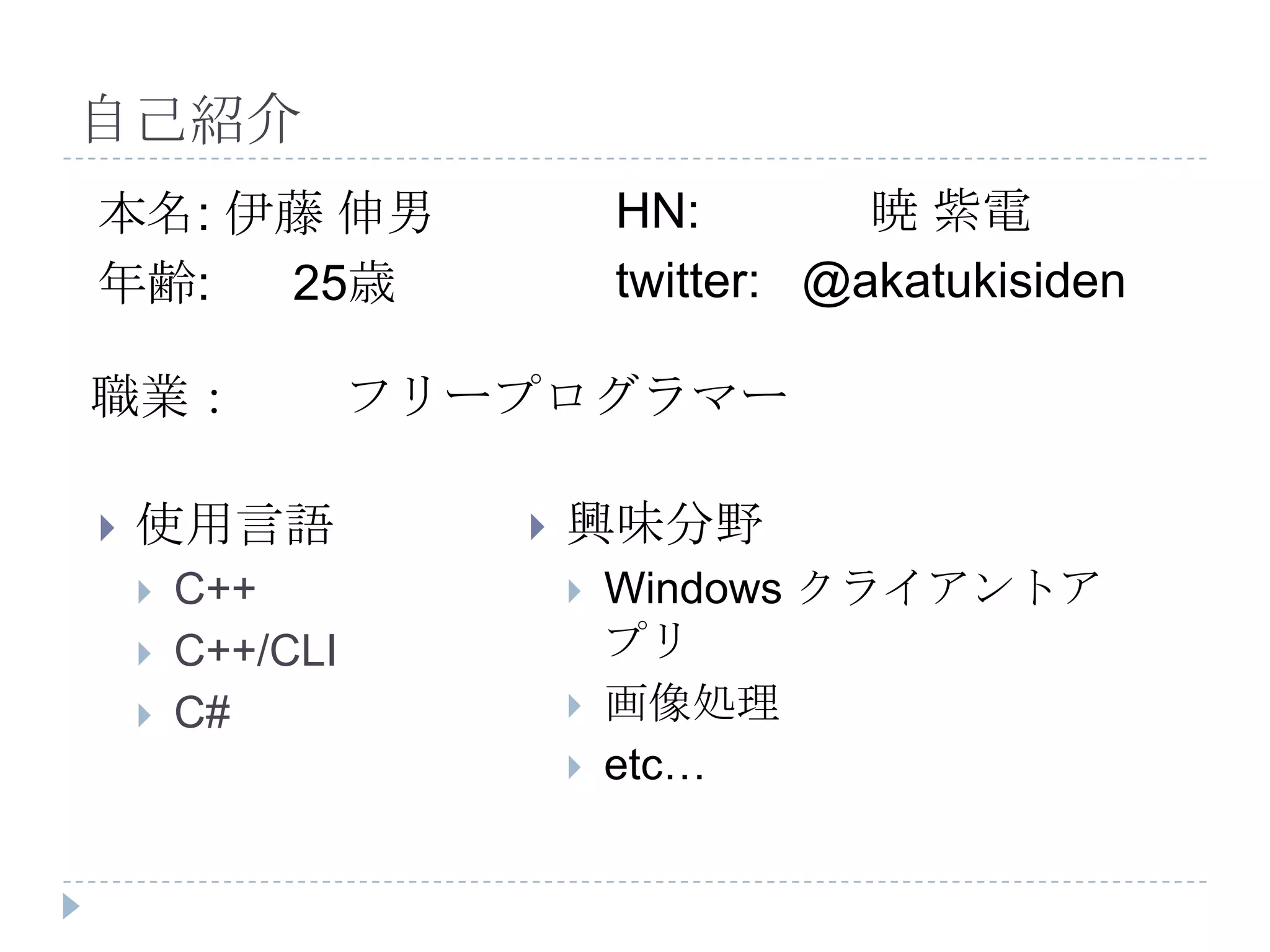

2. 自己紹介
本名: 伊藤 伸男 HN: 暁 紫電
年齢: 25歳 twitter: @akatukisiden
職業： フリープログラマー
 使用言語  興味分野
 C++  Windows クライアントア
 C++/CLI プリ
 C#  画像処理
 etc…

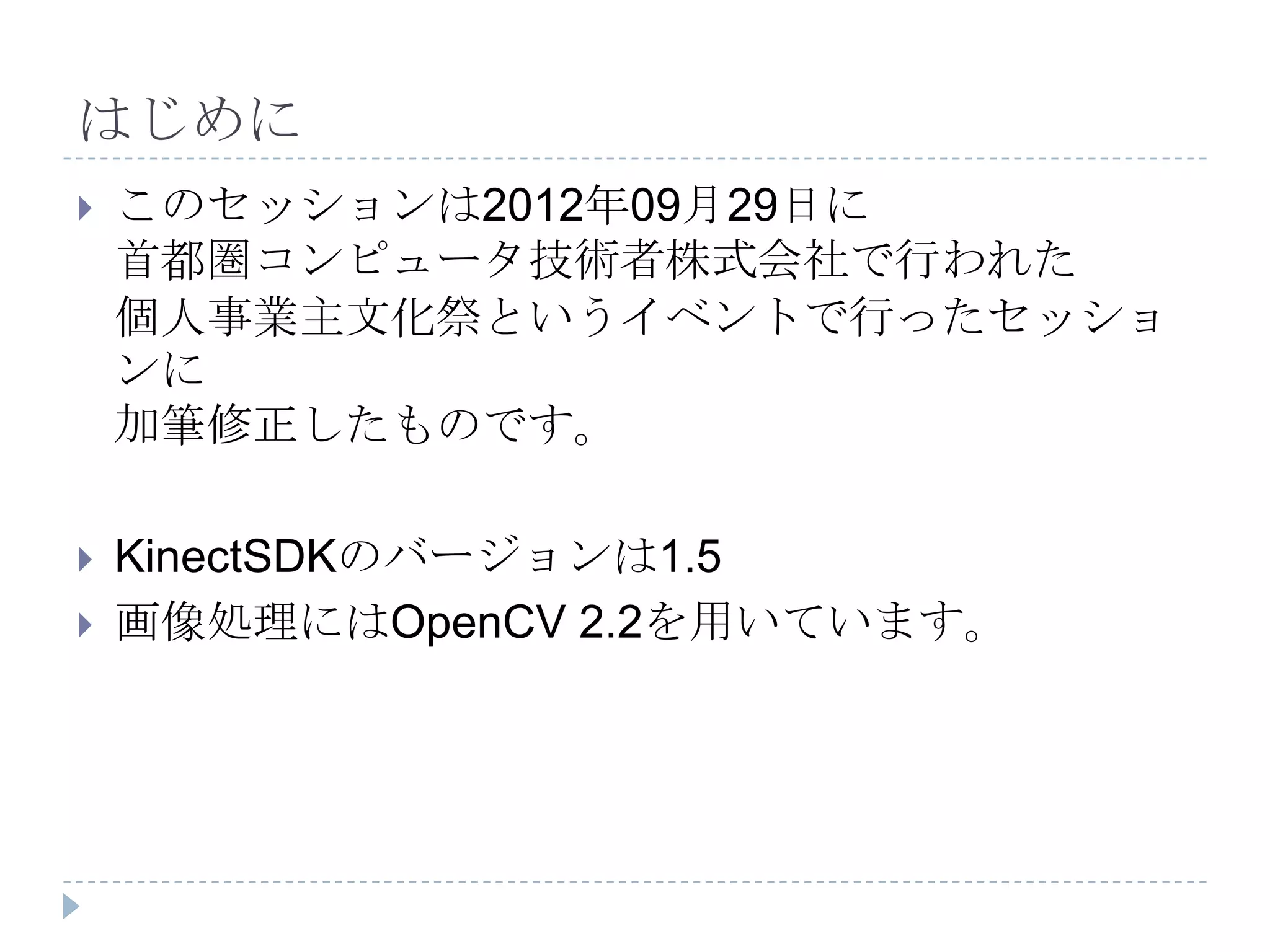

3. はじめに
 このセッションは2012年09月29日に
首都圏コンピュータ技術者株式会社で行われた
個人事業主文化祭というイベントで行ったセッショ
ンに
加筆修正したものです。
 KinectSDKのバージョンは1.5
 画像処理にはOpenCV 2.2を用いています。

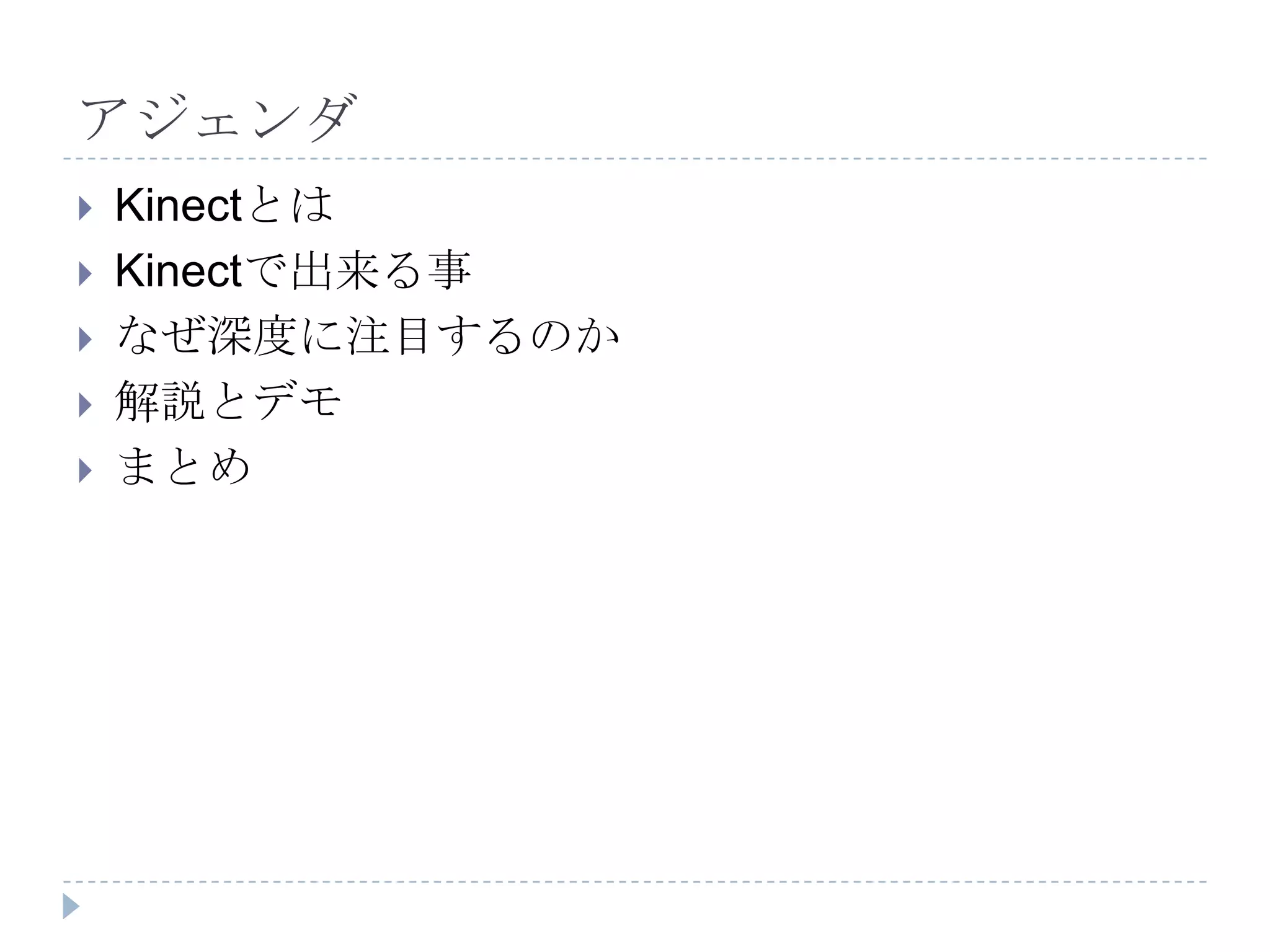

4. アジェンダ
 Kinectとは
 Kinectで出来る事
 なぜ深度に注目するのか
 解説とデモ
 まとめ

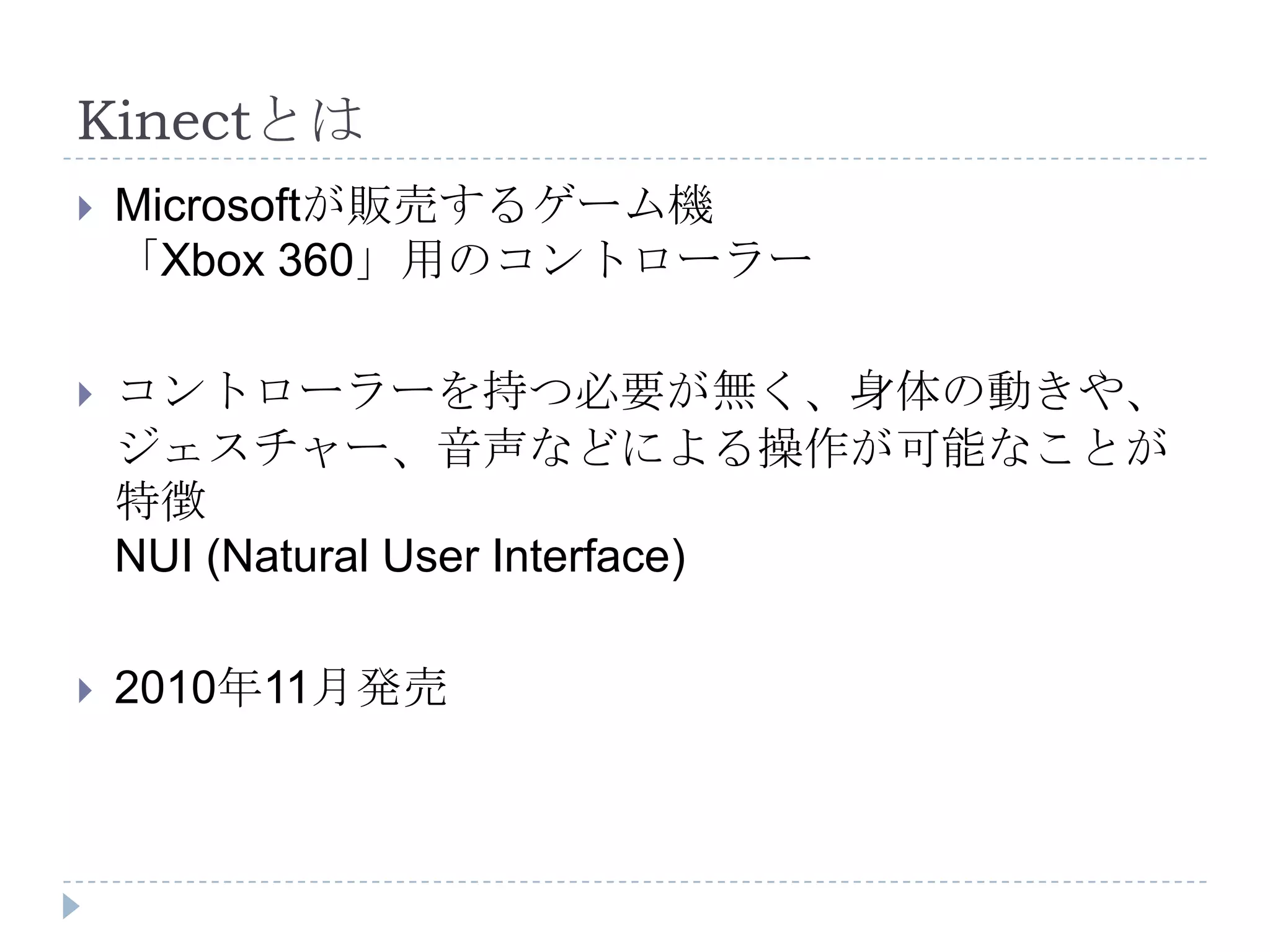

5. Kinectとは
 Microsoftが販売するゲーム機
「Xbox 360」用のコントローラー
 コントローラーを持つ必要が無く、身体の動きや、
ジェスチャー、音声などによる操作が可能なことが
特徴
NUI (Natural User Interface)
 2010年11月発売

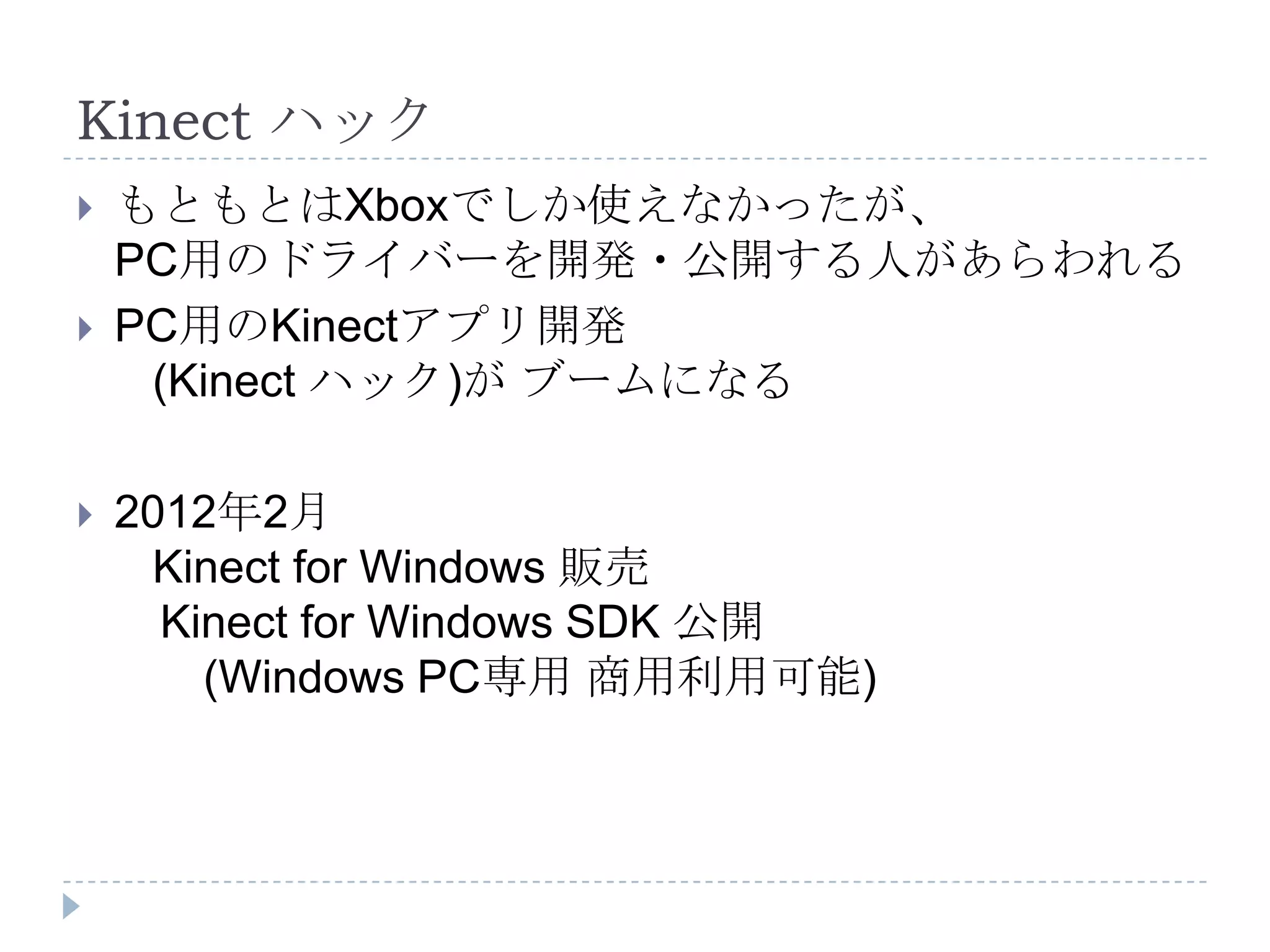

6. Kinect ハック
 もともとはXboxでしか使えなかったが、
PC用のドライバーを開発・公開する人があらわれる
 PC用のKinectアプリ開発
(Kinect ハック)が ブームになる
 2012年2月
Kinect for Windows 販売
Kinect for Windows SDK 公開
(Windows PC専用 商用利用可能)

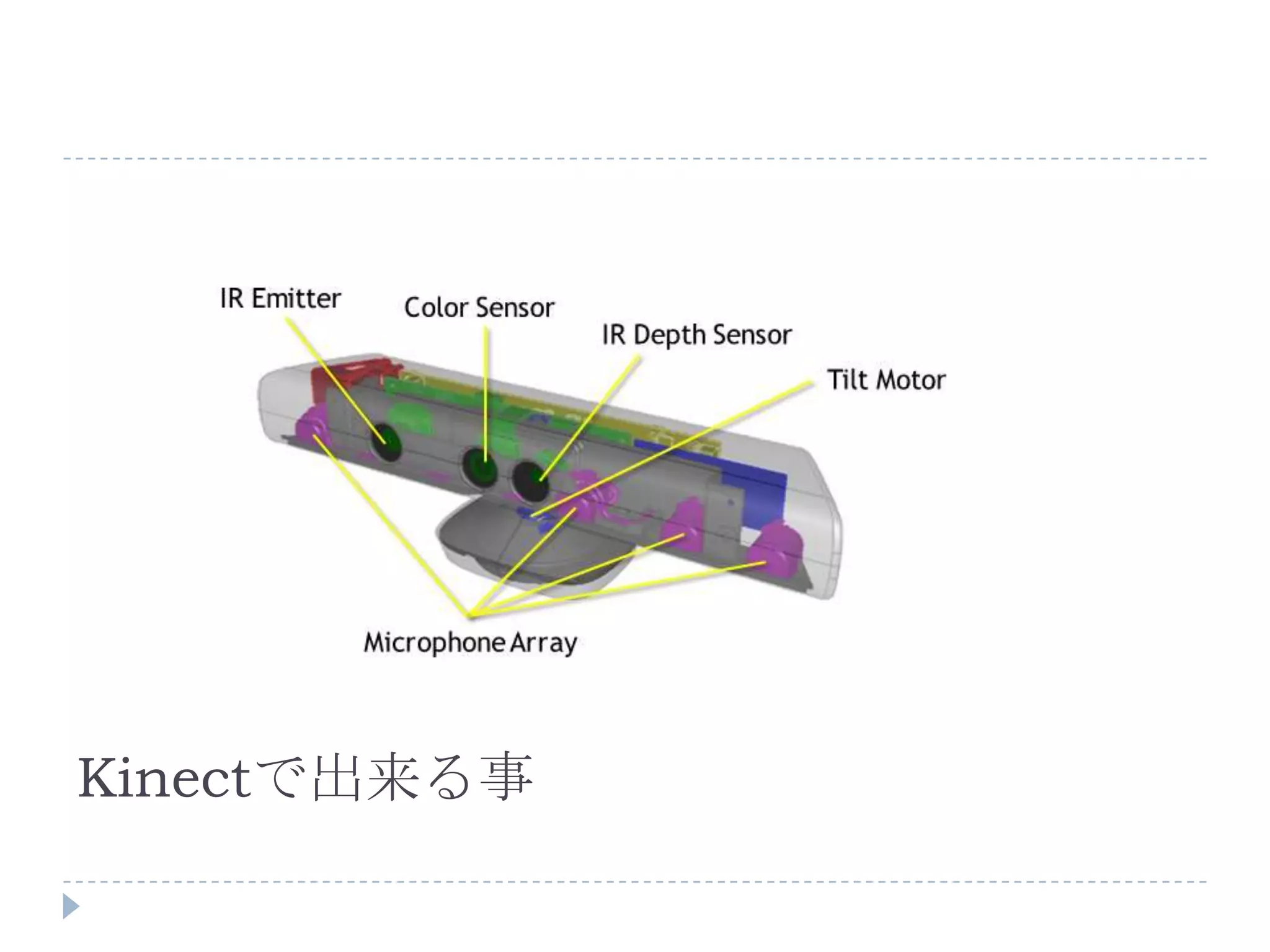

7. Kinectで出来る事

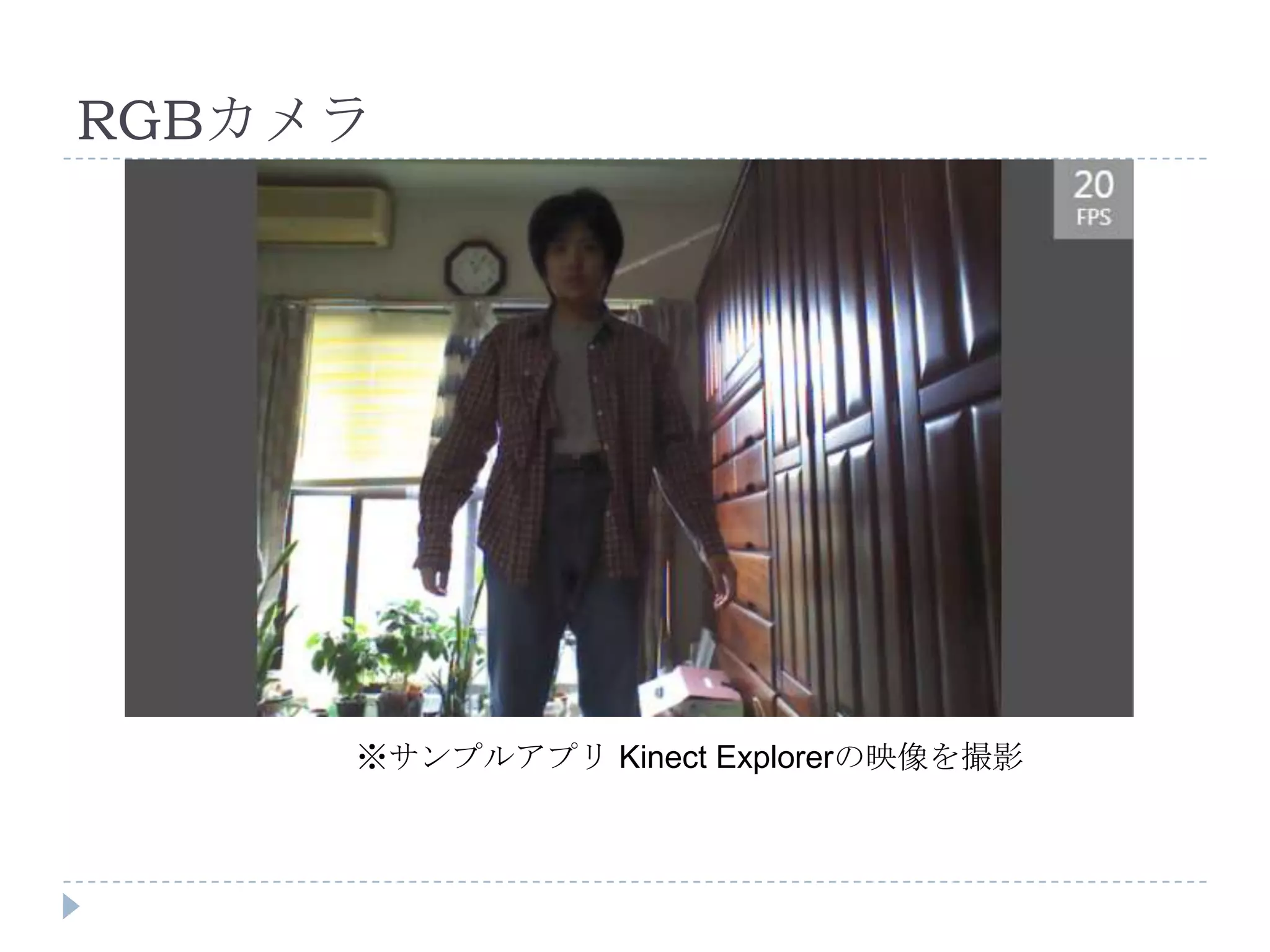

8. RGBカメラ
※サンプルアプリ Kinect Explorerの映像を撮影

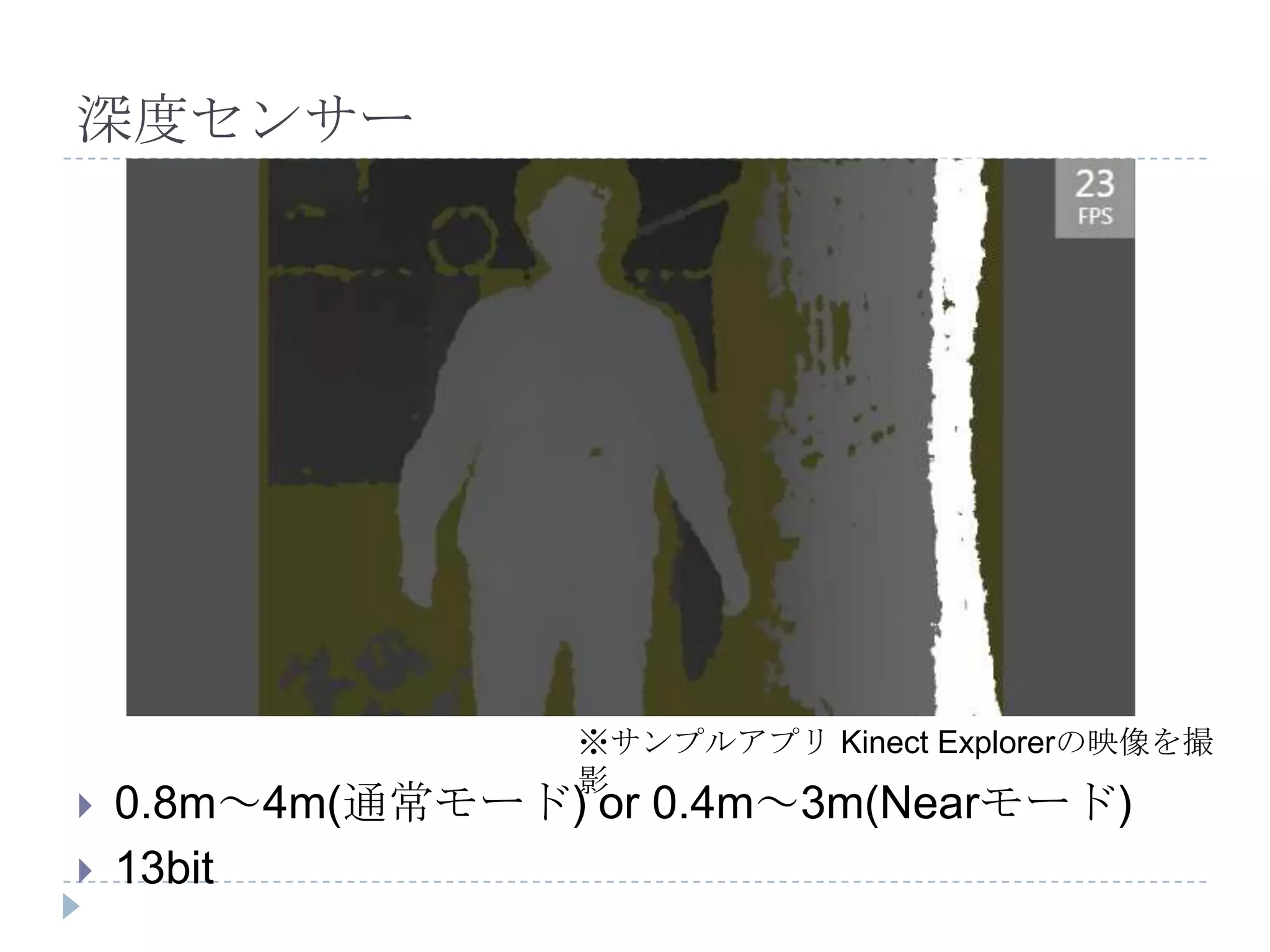

9. 深度センサー
※サンプルアプリ Kinect Explorerの映像を撮
影
 0.8m～4m(通常モード) or 0.4m～3m(Nearモード)
 13bit

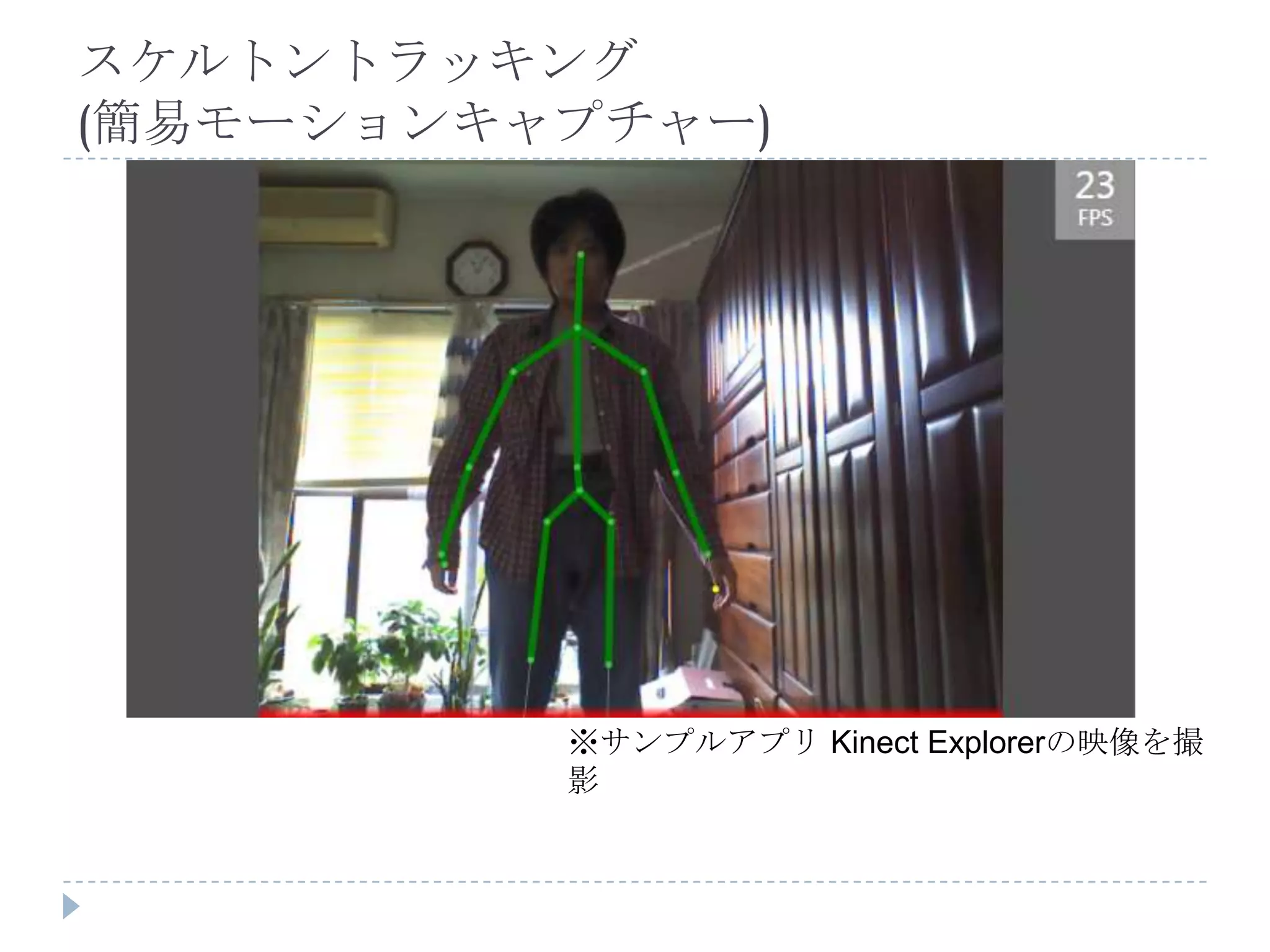

10. スケルトントラッキング
(簡易モーションキャプチャー)
※サンプルアプリ Kinect Explorerの映像を撮
影

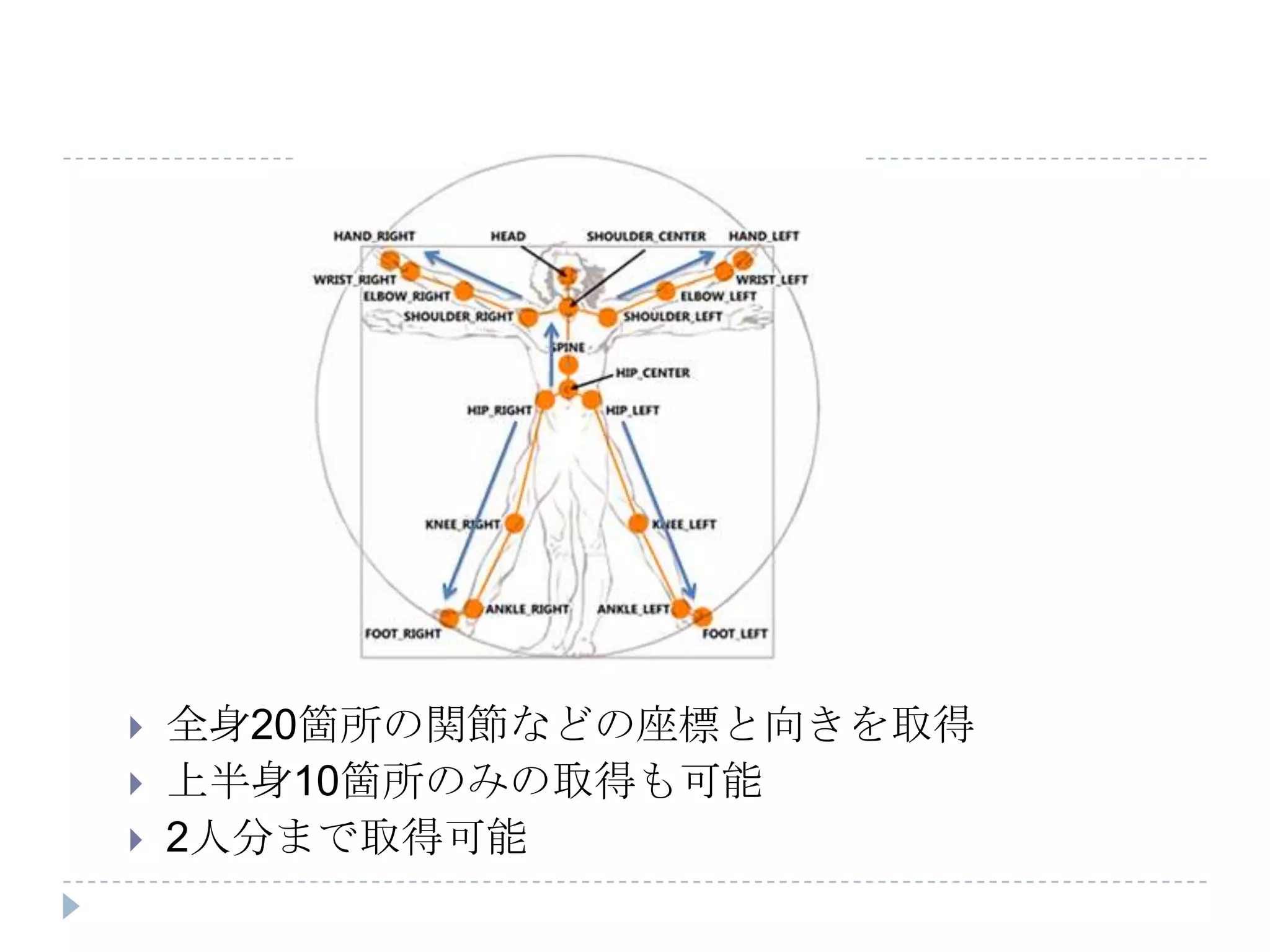

11.  全身20箇所の関節などの座標と向きを取得
 上半身10箇所のみの取得も可能
 2人分まで取得可能

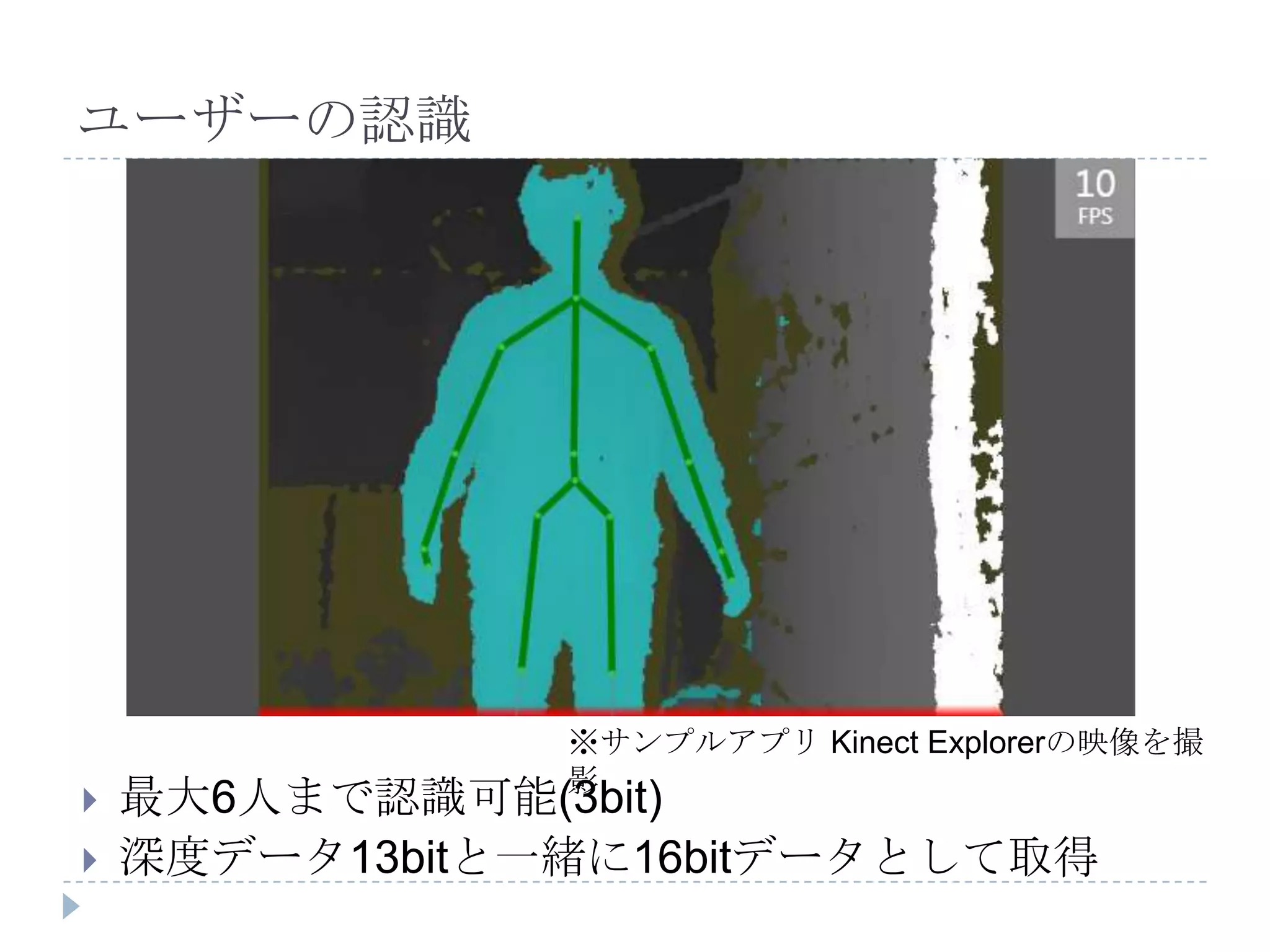

12. ユーザーの認識
※サンプルアプリ Kinect Explorerの映像を撮
影
 最大6人まで認識可能(3bit)
 深度データ13bitと一緒に16bitデータとして取得

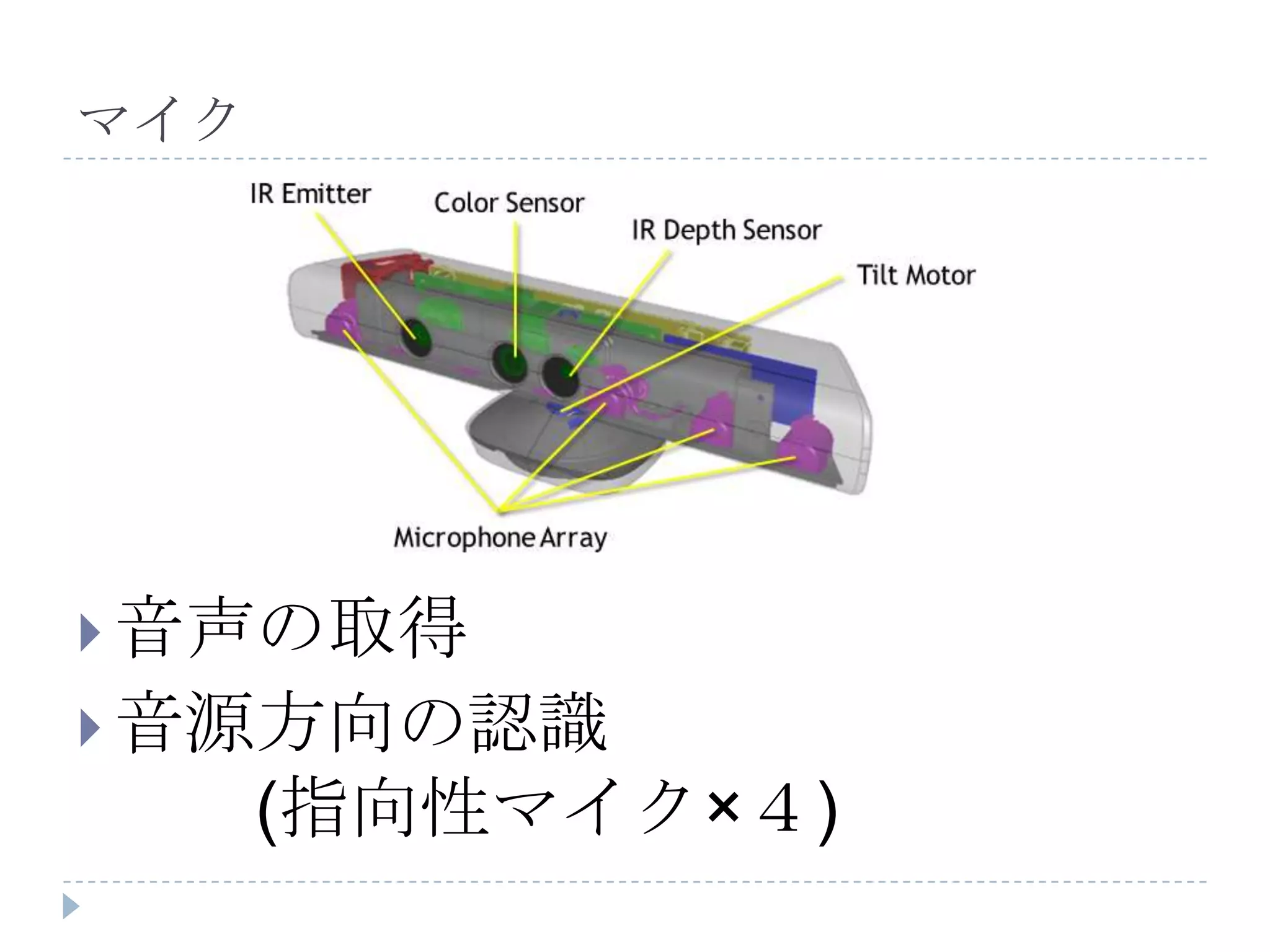

13. マイク
 音声の取得
 音源方向の認識
(指向性マイク×４)

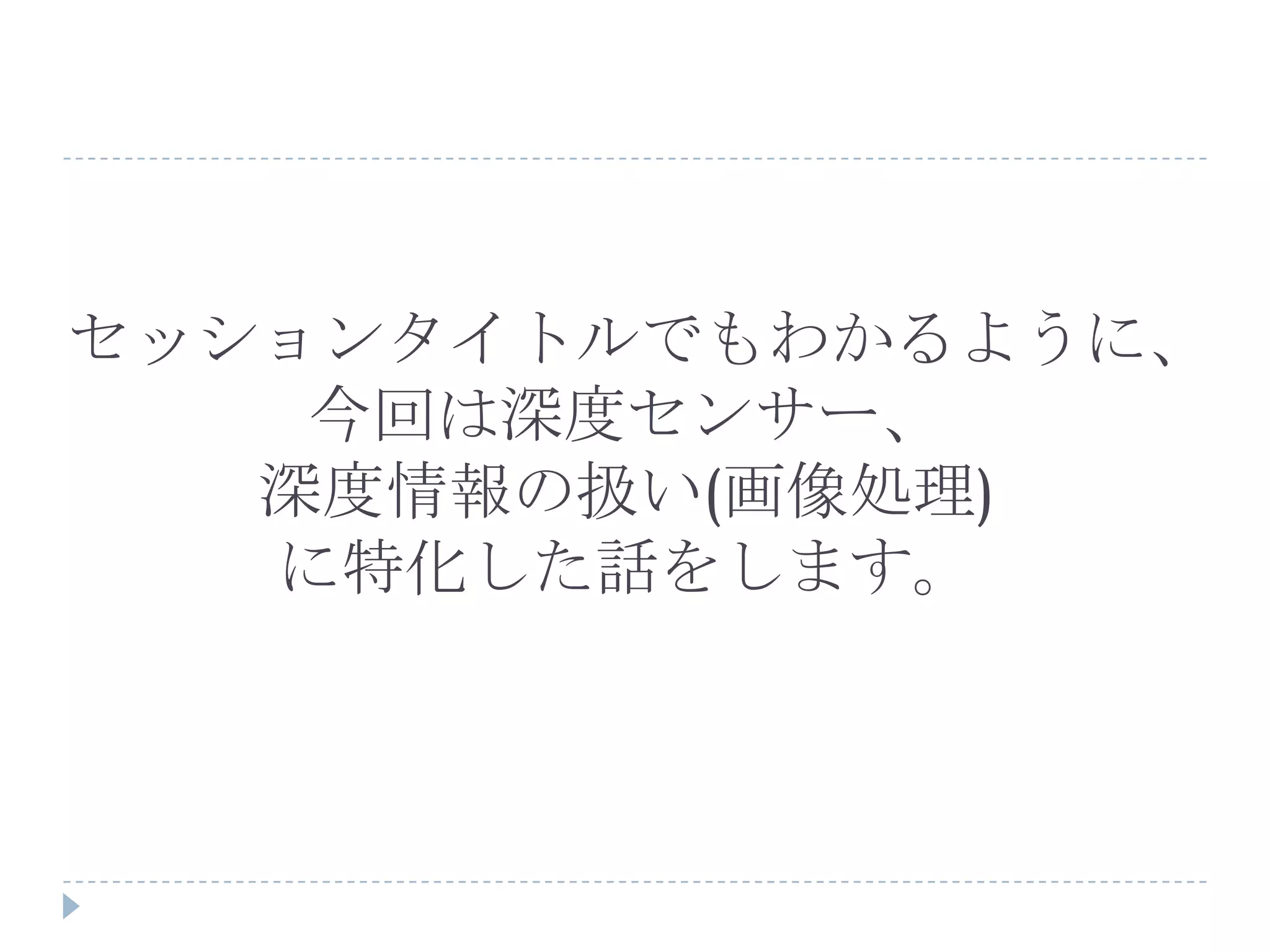

14. セッションタイトルでもわかるように、
今回は深度センサー、
深度情報の扱い(画像処理)
に特化した話をします。

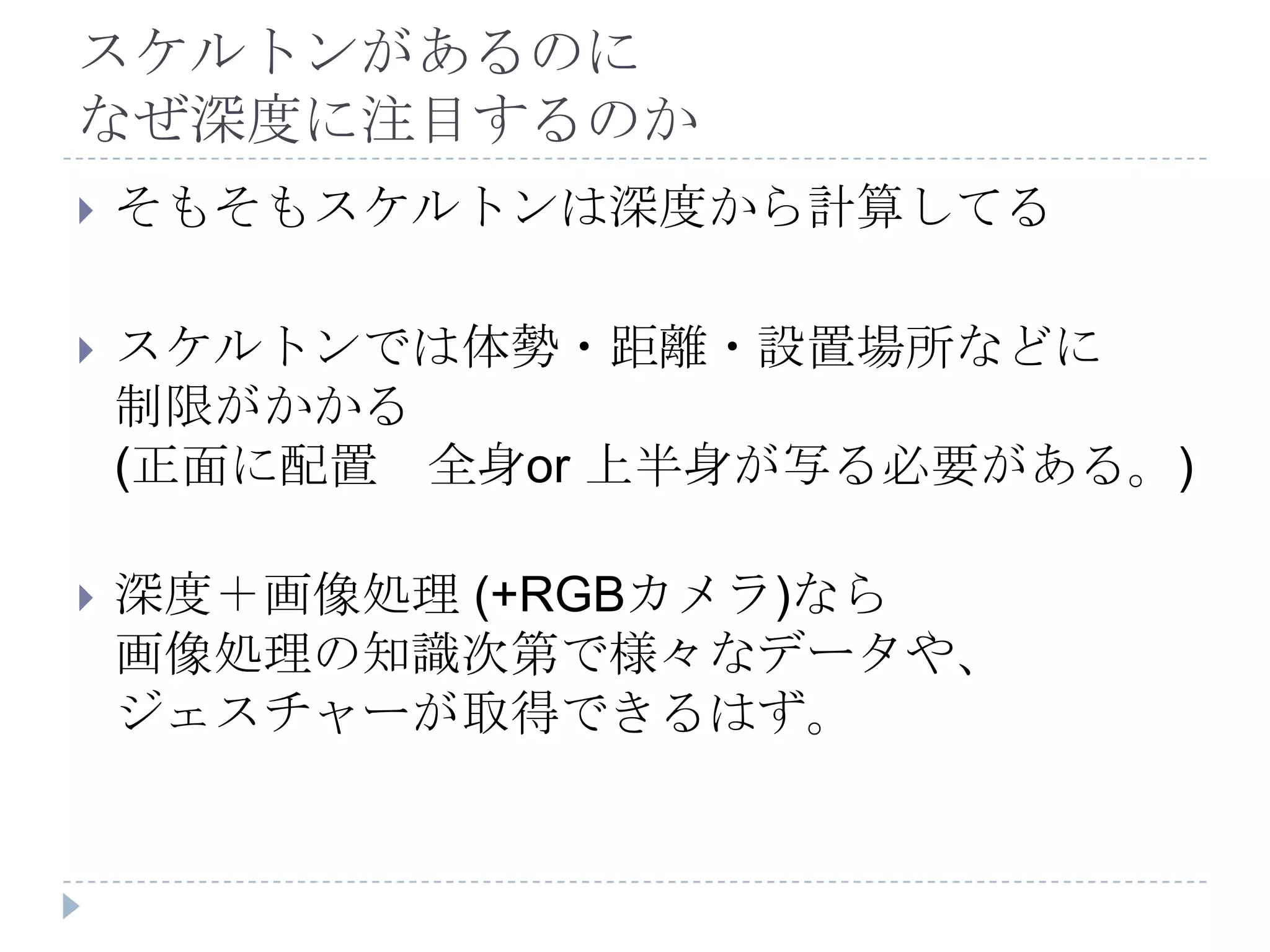

15. スケルトンがあるのに
なぜ深度に注目するのか
 そもそもスケルトンは深度から計算してる
 スケルトンでは体勢・距離・設置場所などに
制限がかかる
(正面に配置 全身or 上半身が写る必要がある。)
 深度＋画像処理 (+RGBカメラ)なら
画像処理の知識次第で様々なデータや、
ジェスチャーが取得できるはず。

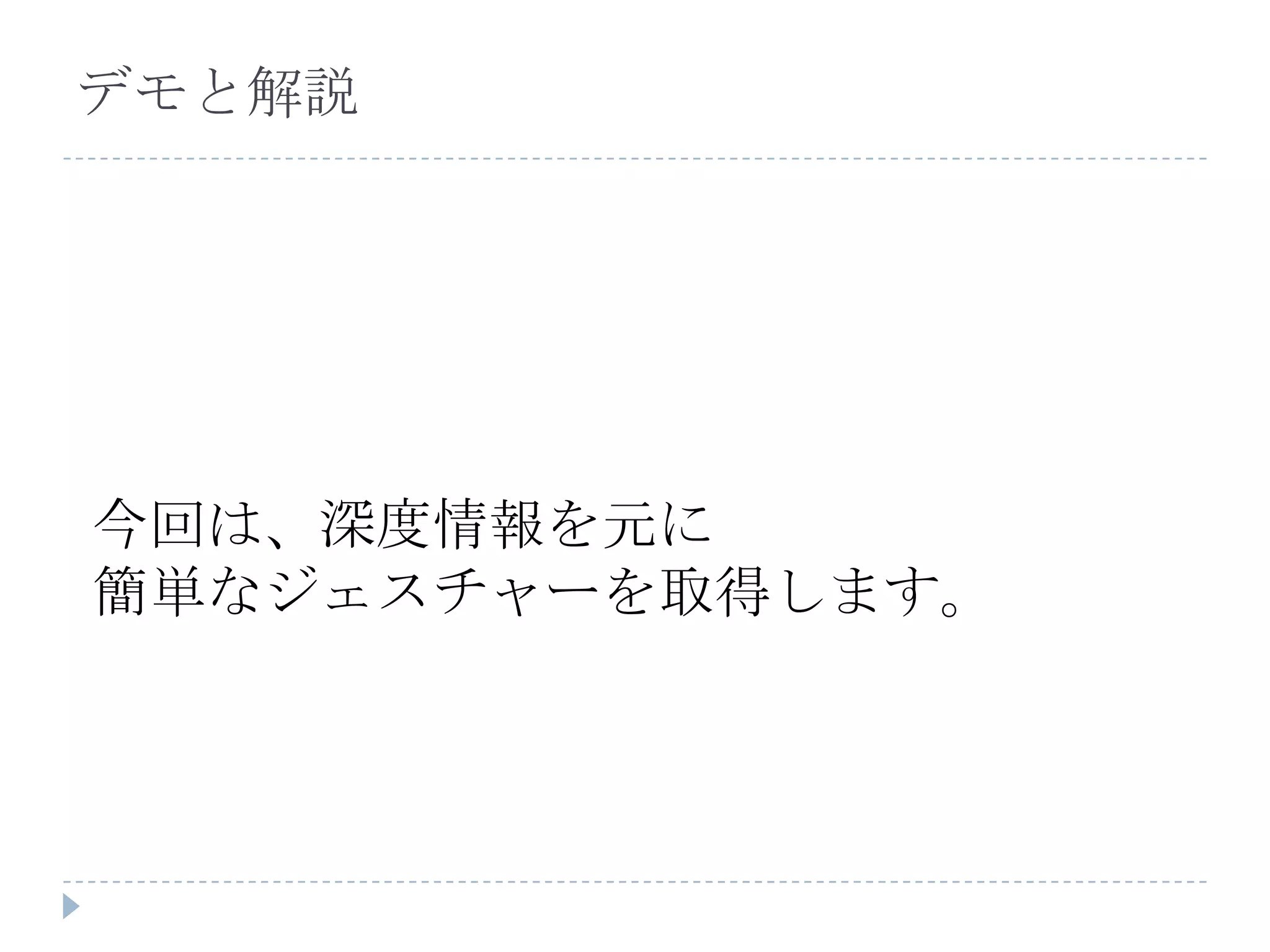

16. デモと解説
今回は、深度情報を元に
簡単なジェスチャーを取得します。

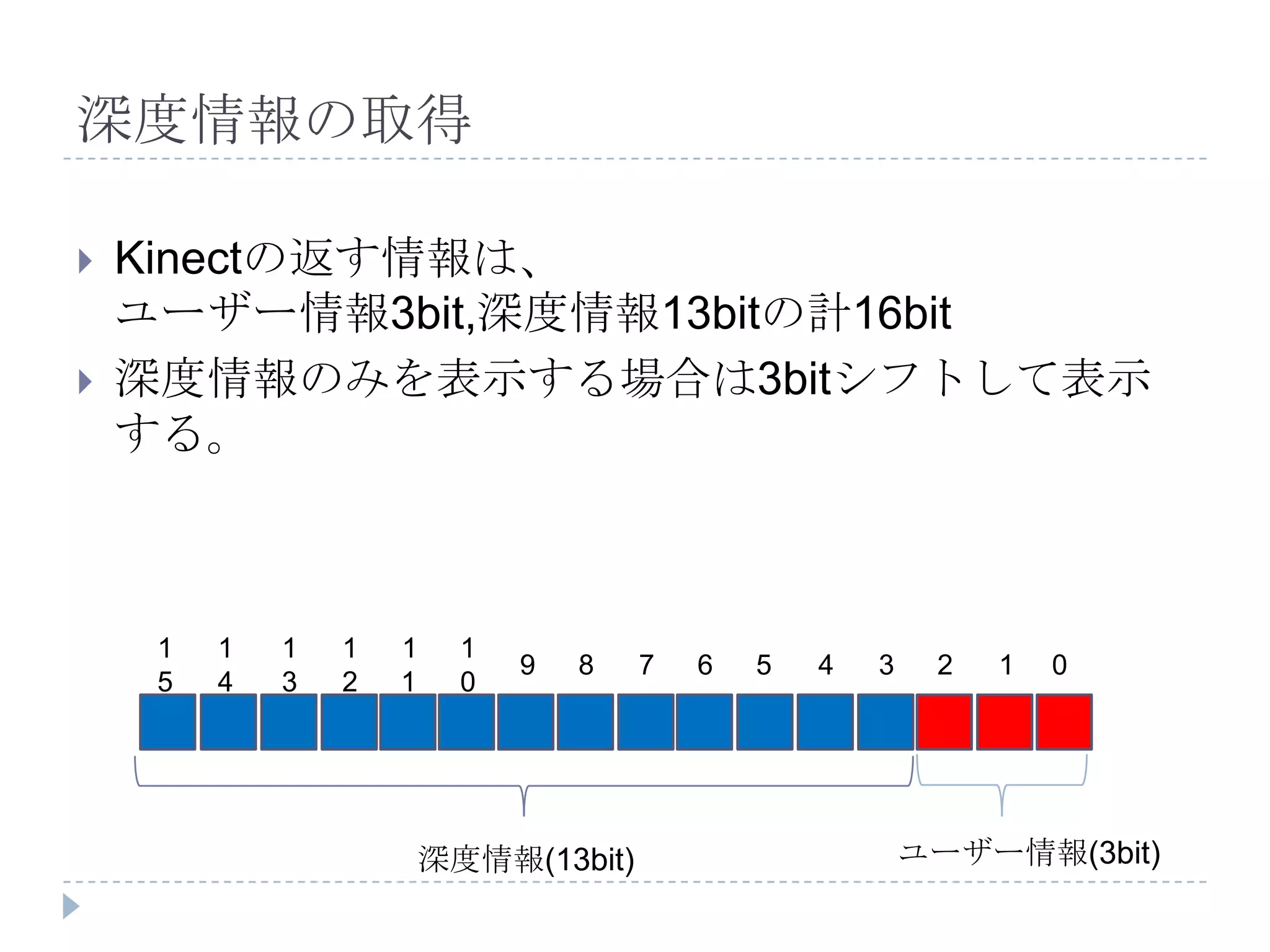

17. 深度情報の取得
 Kinectの返す情報は、
ユーザー情報3bit,深度情報13bitの計16bit
 深度情報のみを表示する場合は3bitシフトして表示
する。
1 1 1 1 1 1
9 8 7 6 5 4 3 2 1 0
5 4 3 2 1 0
深度情報(13bit) ユーザー情報(3bit)

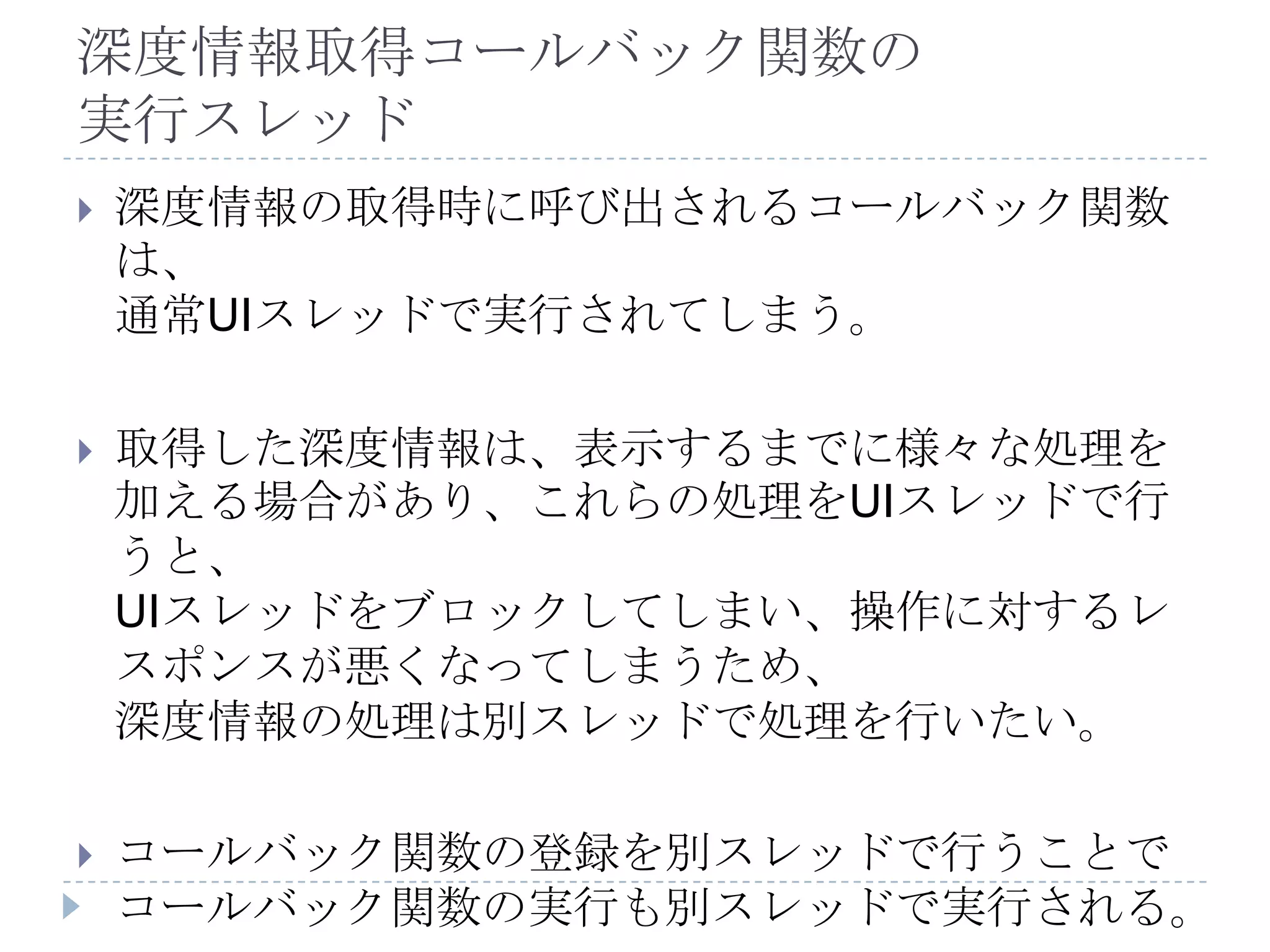

18. 深度情報取得コールバック関数の
実行スレッド
 深度情報の取得時に呼び出されるコールバック関数
は、
通常UIスレッドで実行されてしまう。
 取得した深度情報は、表示するまでに様々な処理を
加える場合があり、これらの処理をUIスレッドで行
うと、
UIスレッドをブロックしてしまい、操作に対するレ
スポンスが悪くなってしまうため、
深度情報の処理は別スレッドで処理を行いたい。
 コールバック関数の登録を別スレッドで行うことで
コールバック関数の実行も別スレッドで実行される。

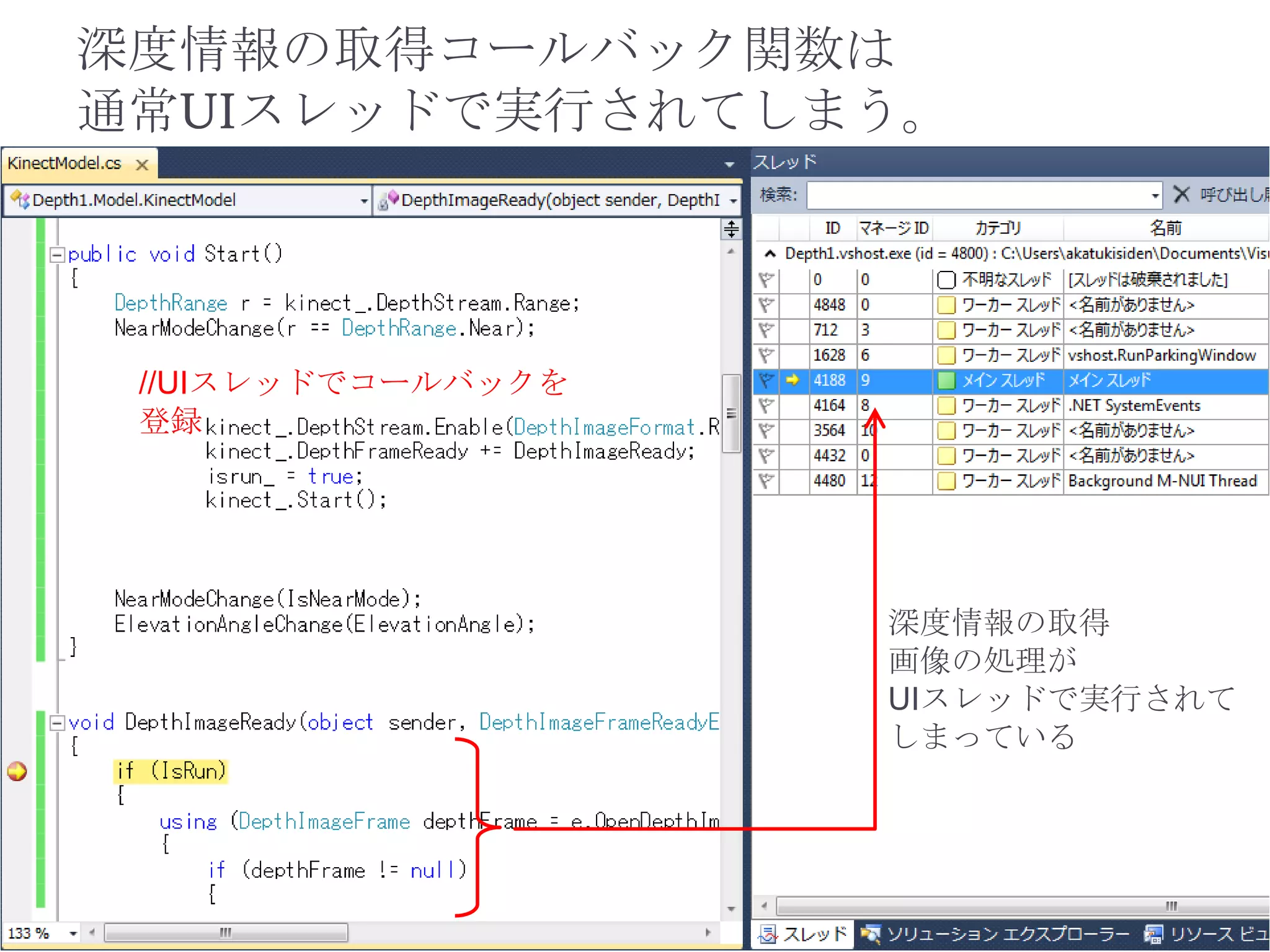

19. 深度情報の取得コールバック関数は
通常UIスレッドで実行されてしまう。
//UIスレッドでコールバックを
登録
深度情報の取得
画像の処理が
UIスレッドで実行されて
しまっている

20. コールバック関数の登録を別スレッドで行うと
それが実行されるのも別スレッドになる。
//別スレッド
深度情報の取得
画像の処理が
別スレッドで実行されて
いる

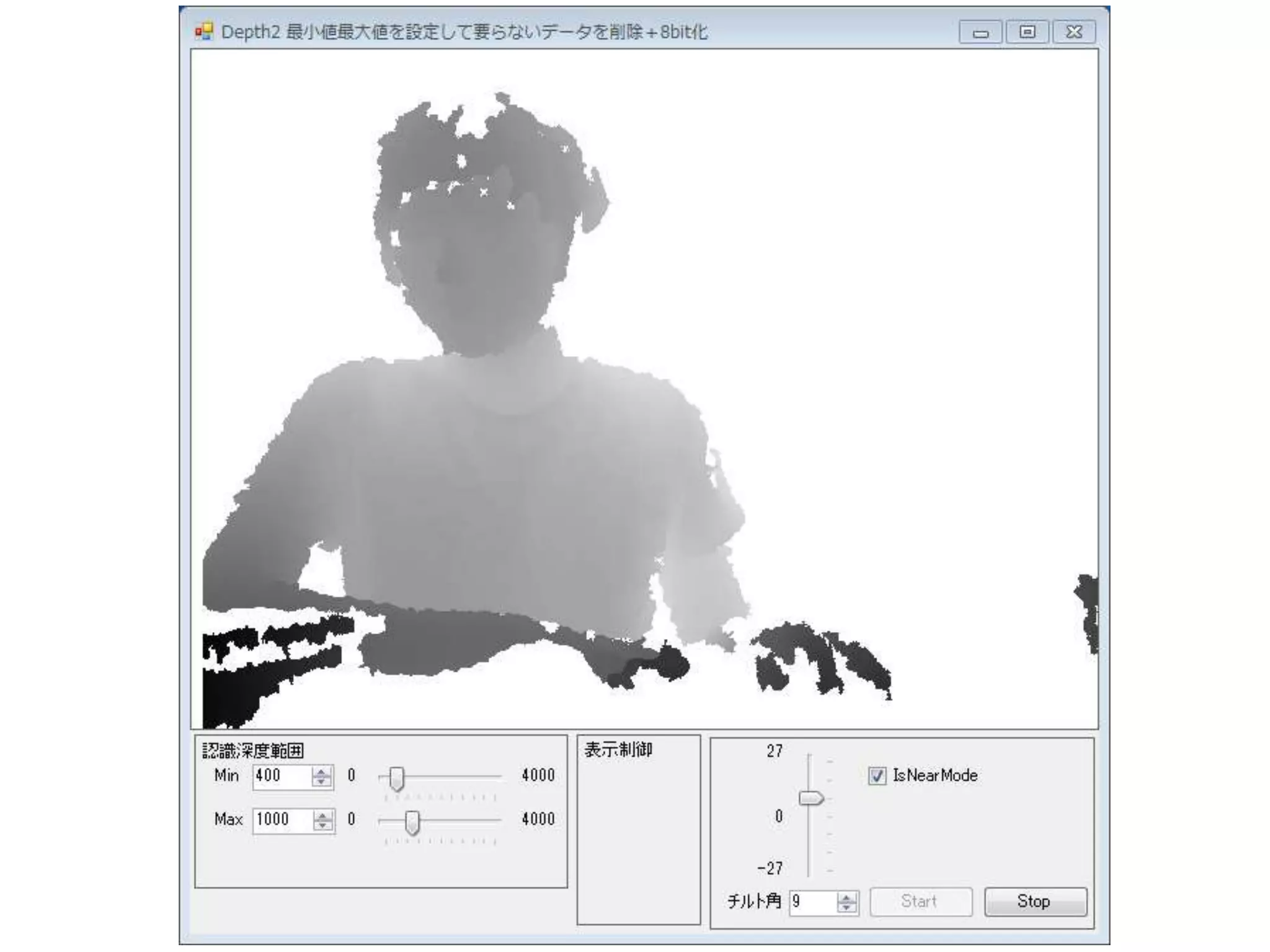

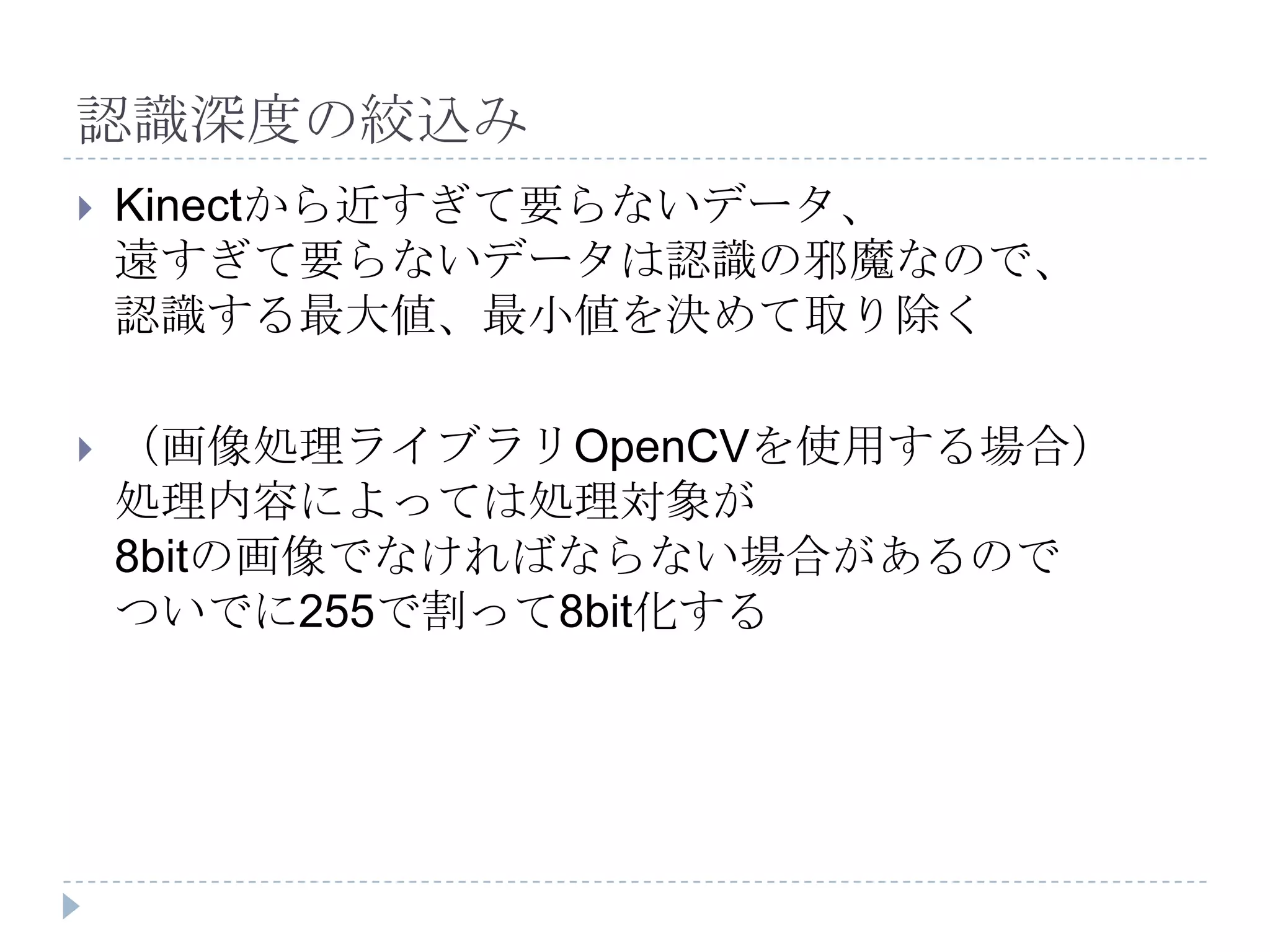

23. 認識深度の絞込み
 Kinectから近すぎて要らないデータ、
遠すぎて要らないデータは認識の邪魔なので、
認識する最大値、最小値を決めて取り除く
 （画像処理ライブラリOpenCVを使用する場合）
処理内容によっては処理対象が
8bitの画像でなければならない場合があるので
ついでに255で割って8bit化する

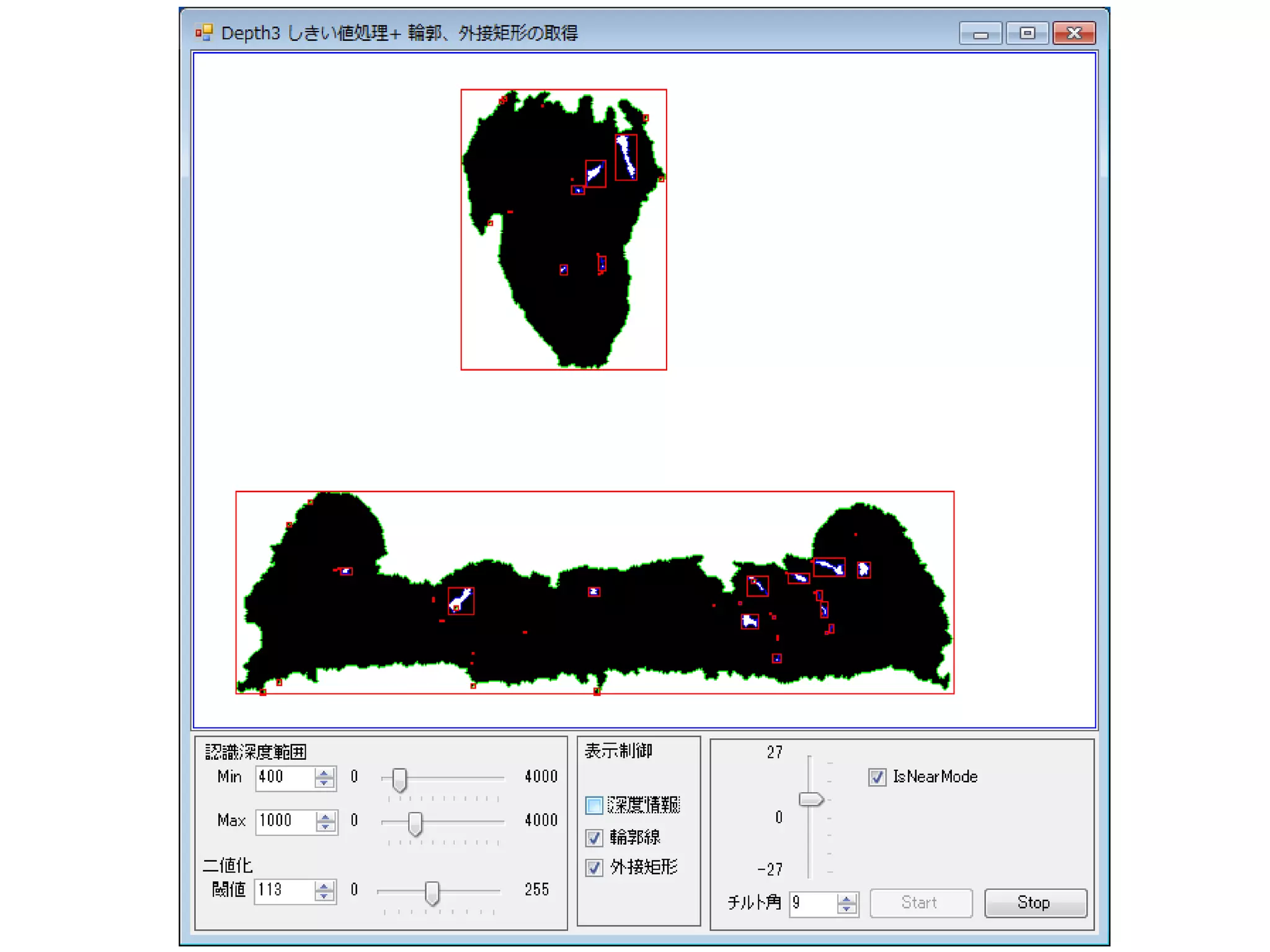

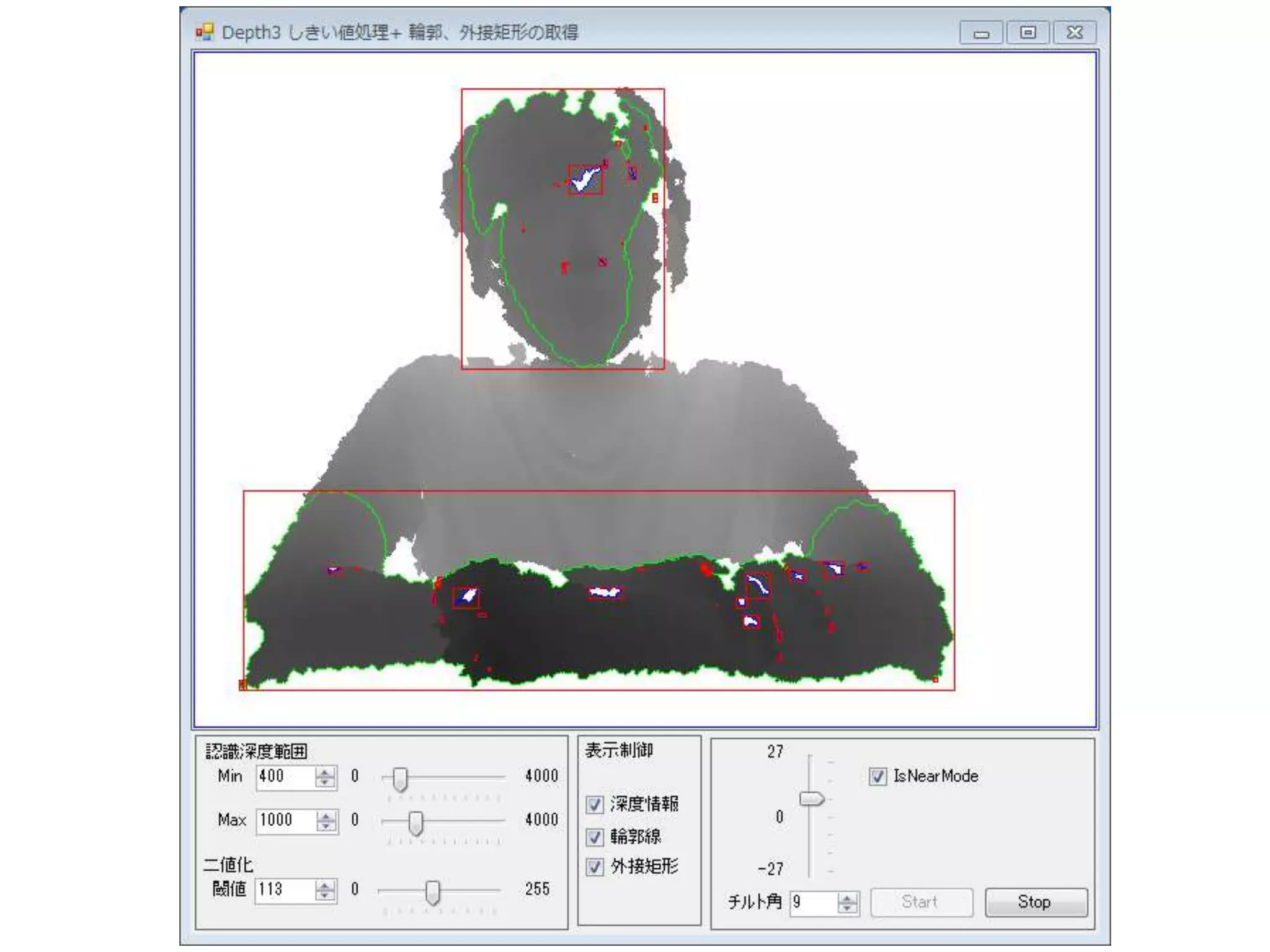

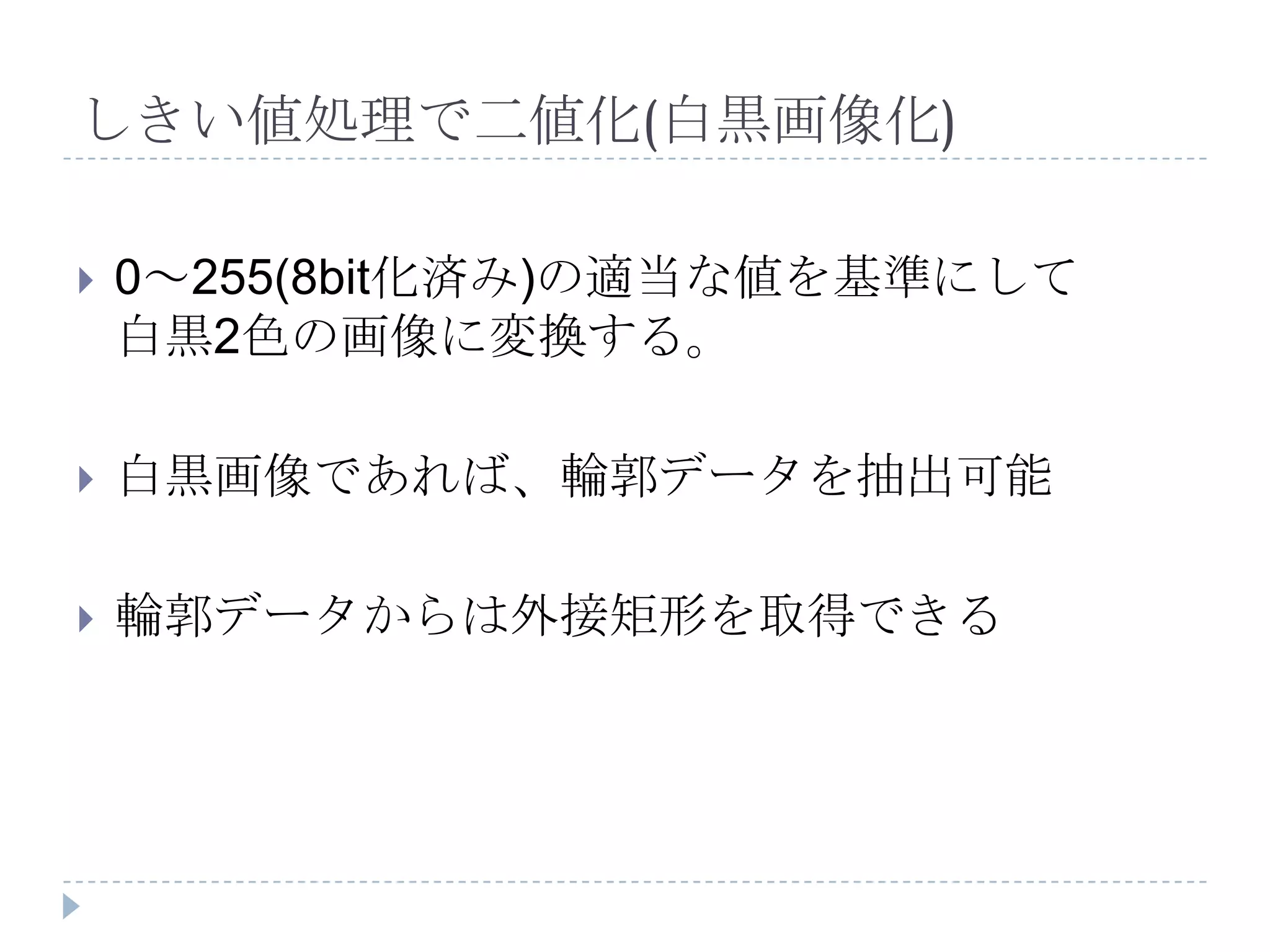

25. しきい値処理で二値化(白黒画像化)
 0～255(8bit化済み)の適当な値を基準にして
白黒2色の画像に変換する。
 白黒画像であれば、輪郭データを抽出可能
 輪郭データからは外接矩形を取得できる

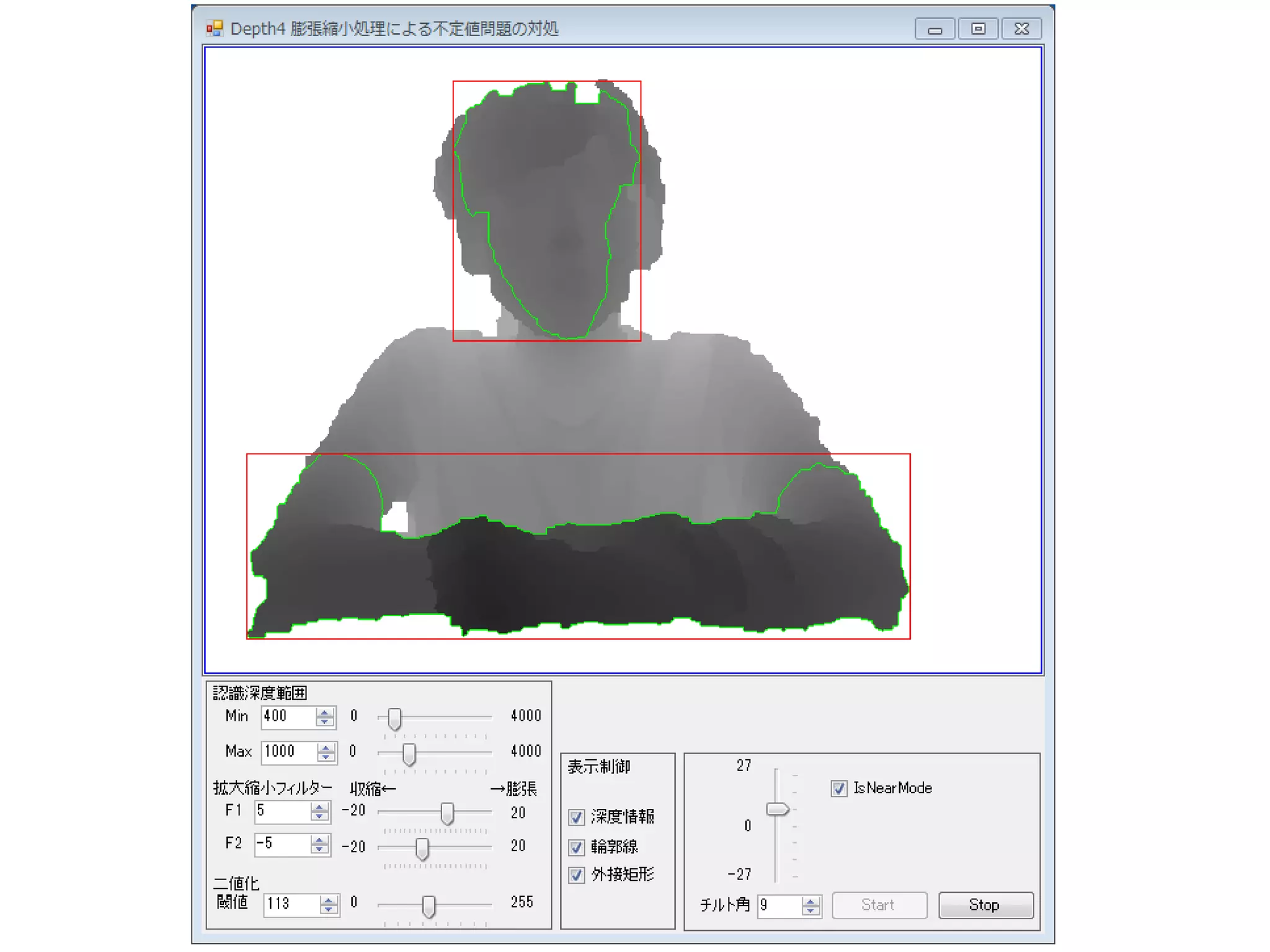

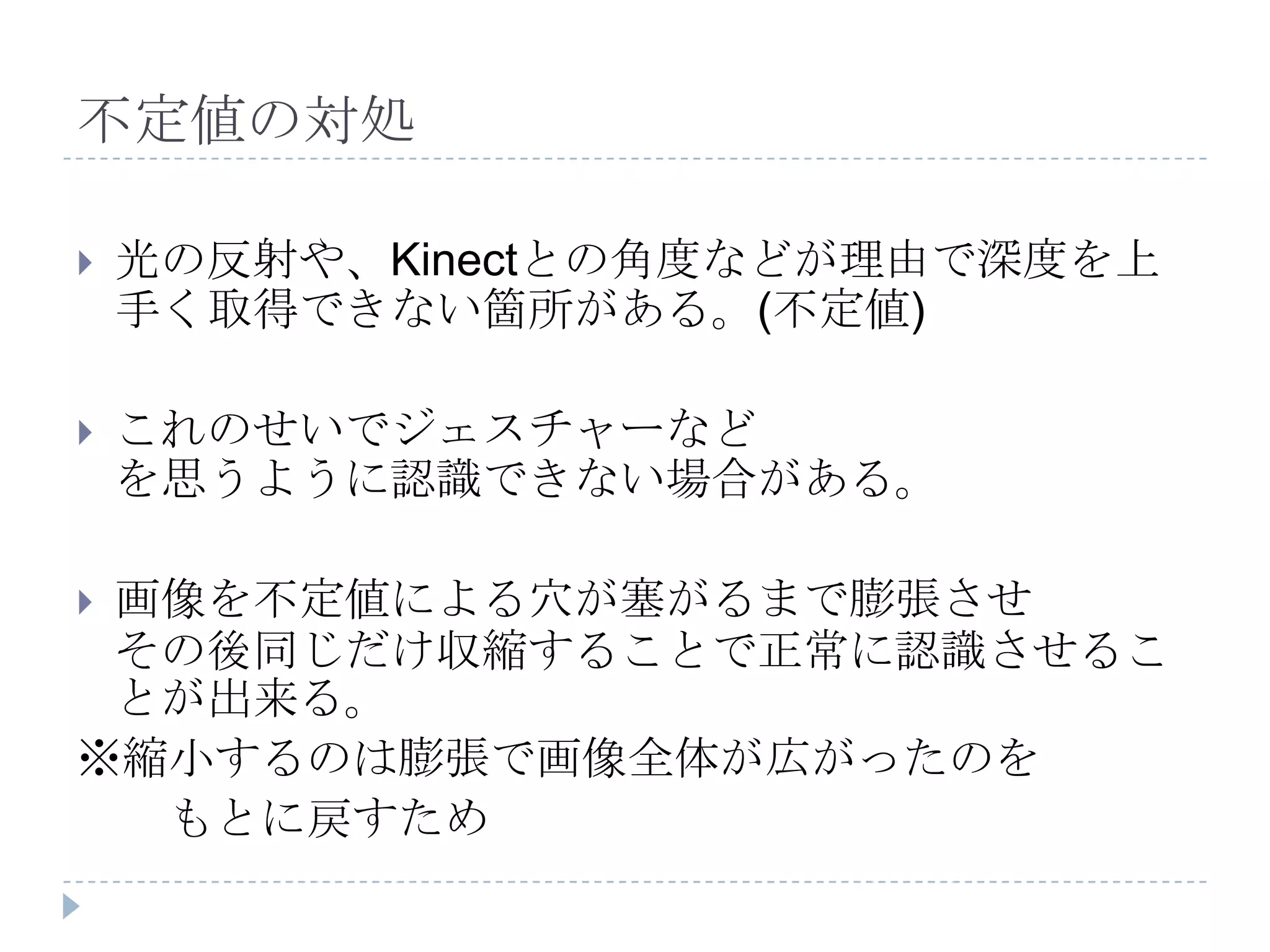

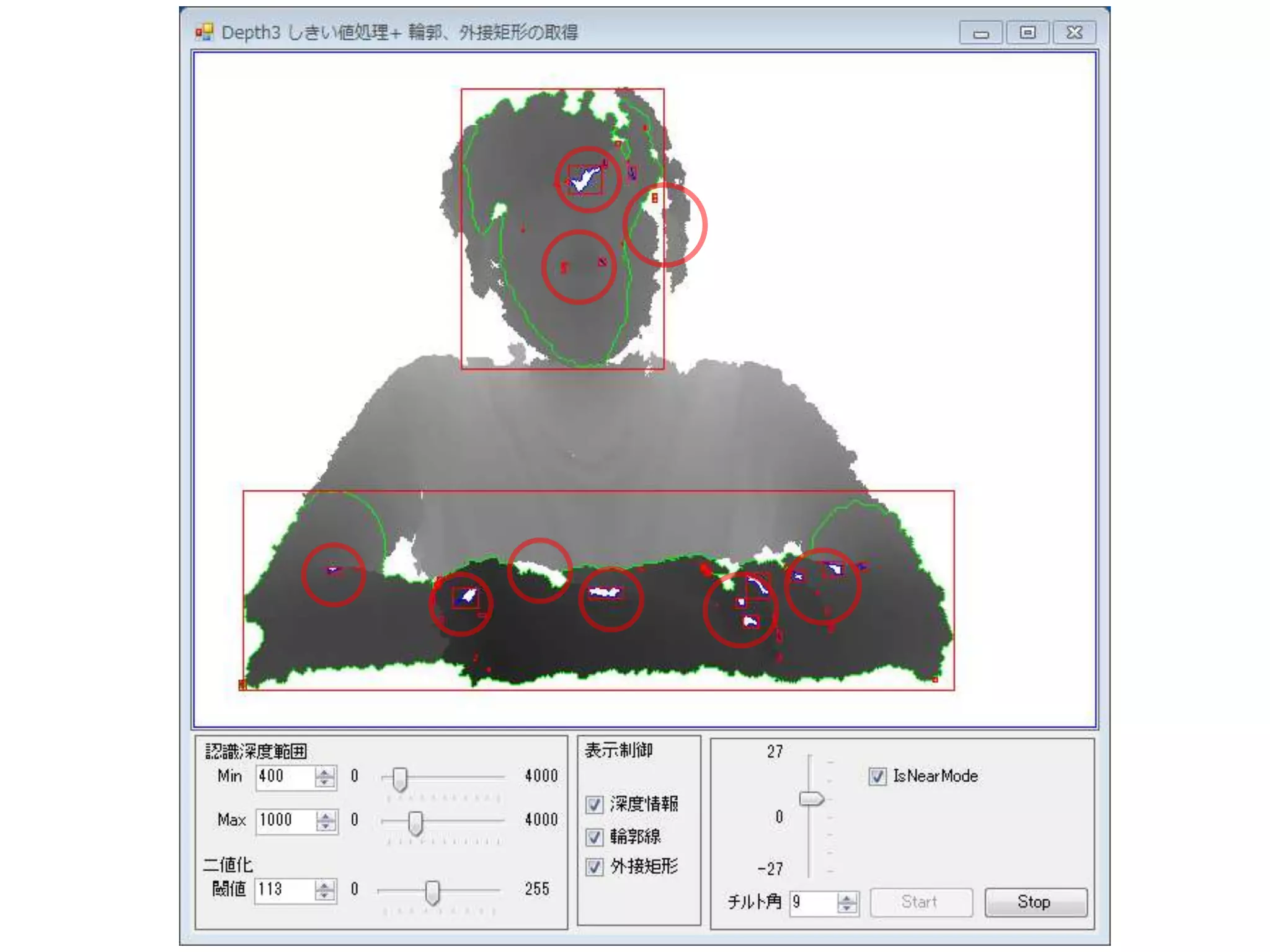

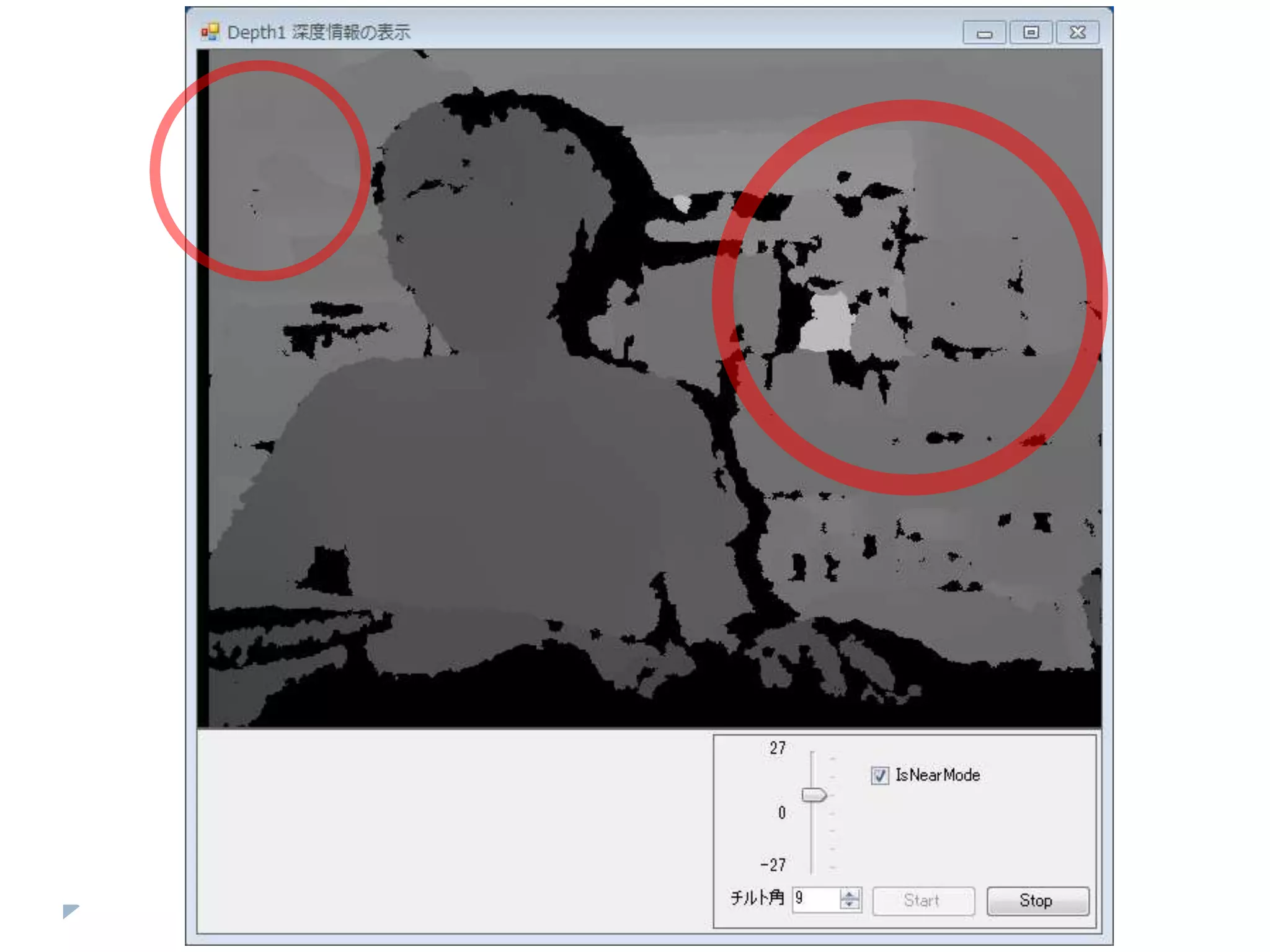

29. 不定値の対処
 光の反射や、Kinectとの角度などが理由で深度を上
手く取得できない箇所がある。(不定値)
 これのせいでジェスチャーなど
を思うように認識できない場合がある。
画像を不定値による穴が塞がるまで膨張させ
その後同じだけ収縮することで正常に認識させるこ
とが出来る。
※縮小するのは膨張で画像全体が広がったのを
もとに戻すため

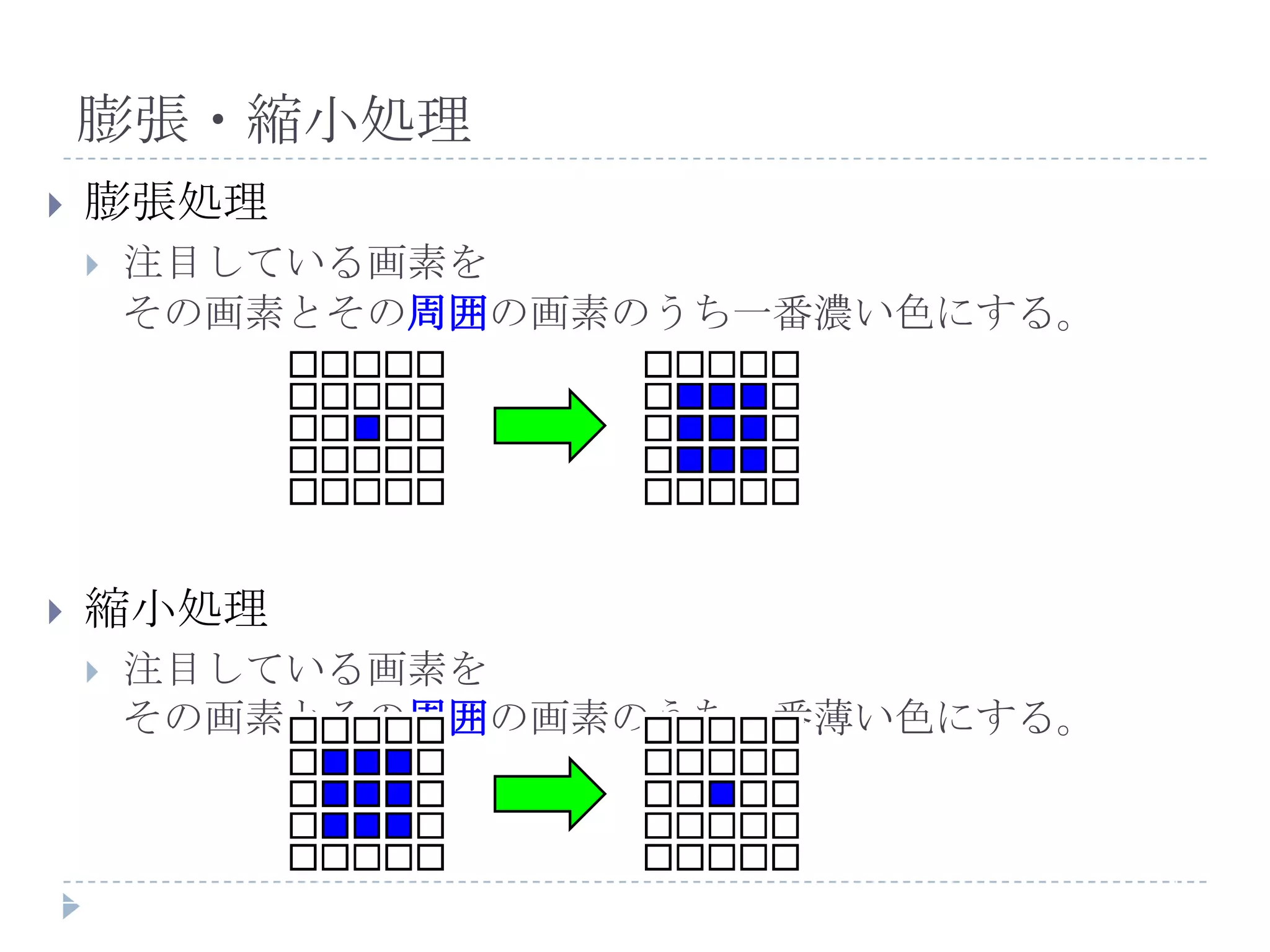

30. 膨張・縮小処理
 膨張処理
 注目している画素を
その画素とその周囲の画素のうち一番濃い色にする。
 縮小処理
 注目している画素を
その画素とその周囲の画素のうち一番薄い色にする。

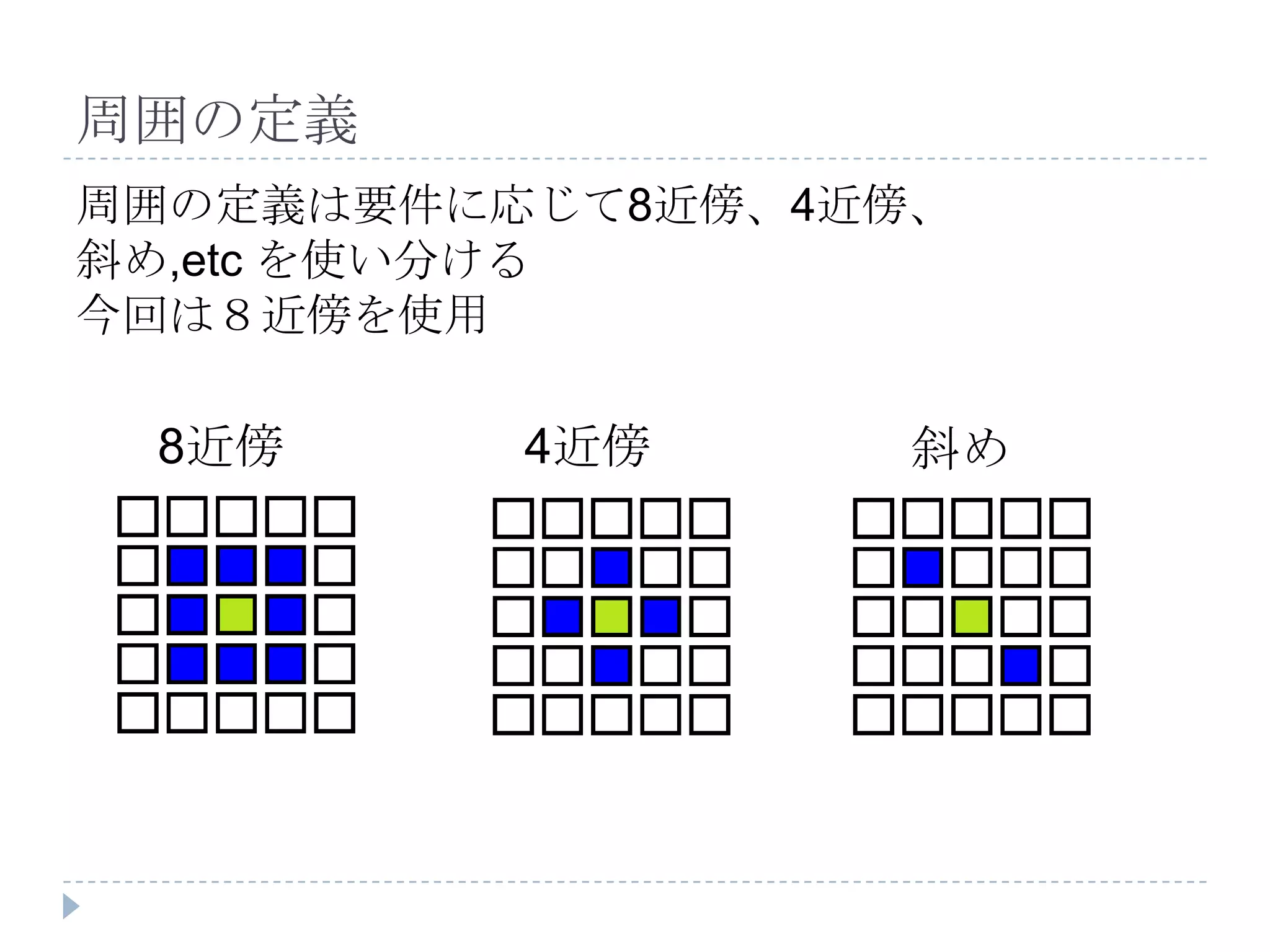

31. 周囲の定義
周囲の定義は要件に応じて8近傍、4近傍、
斜め,etc を使い分ける
今回は８近傍を使用
8近傍 4近傍 斜め

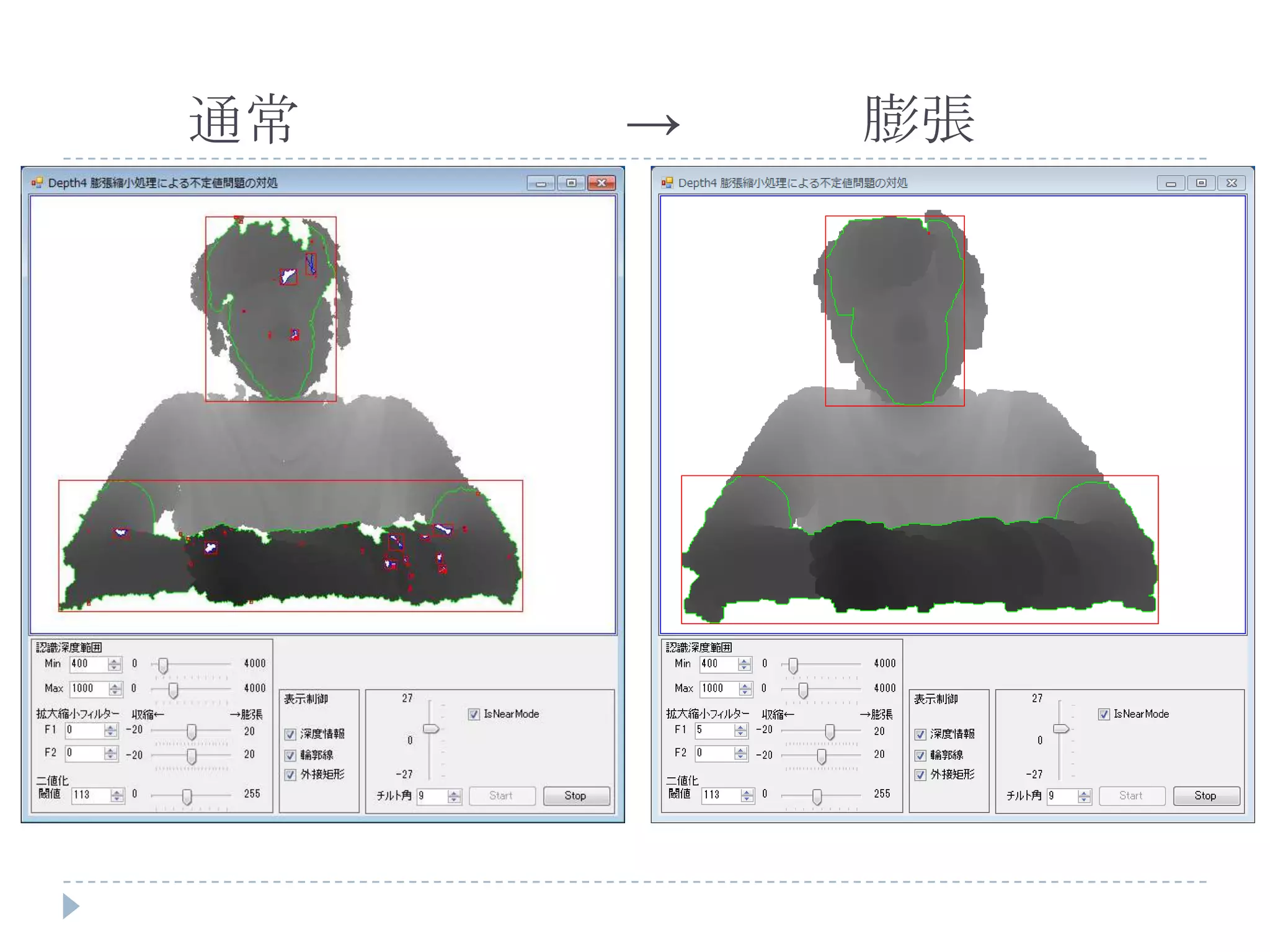

32. 通常 → 膨張

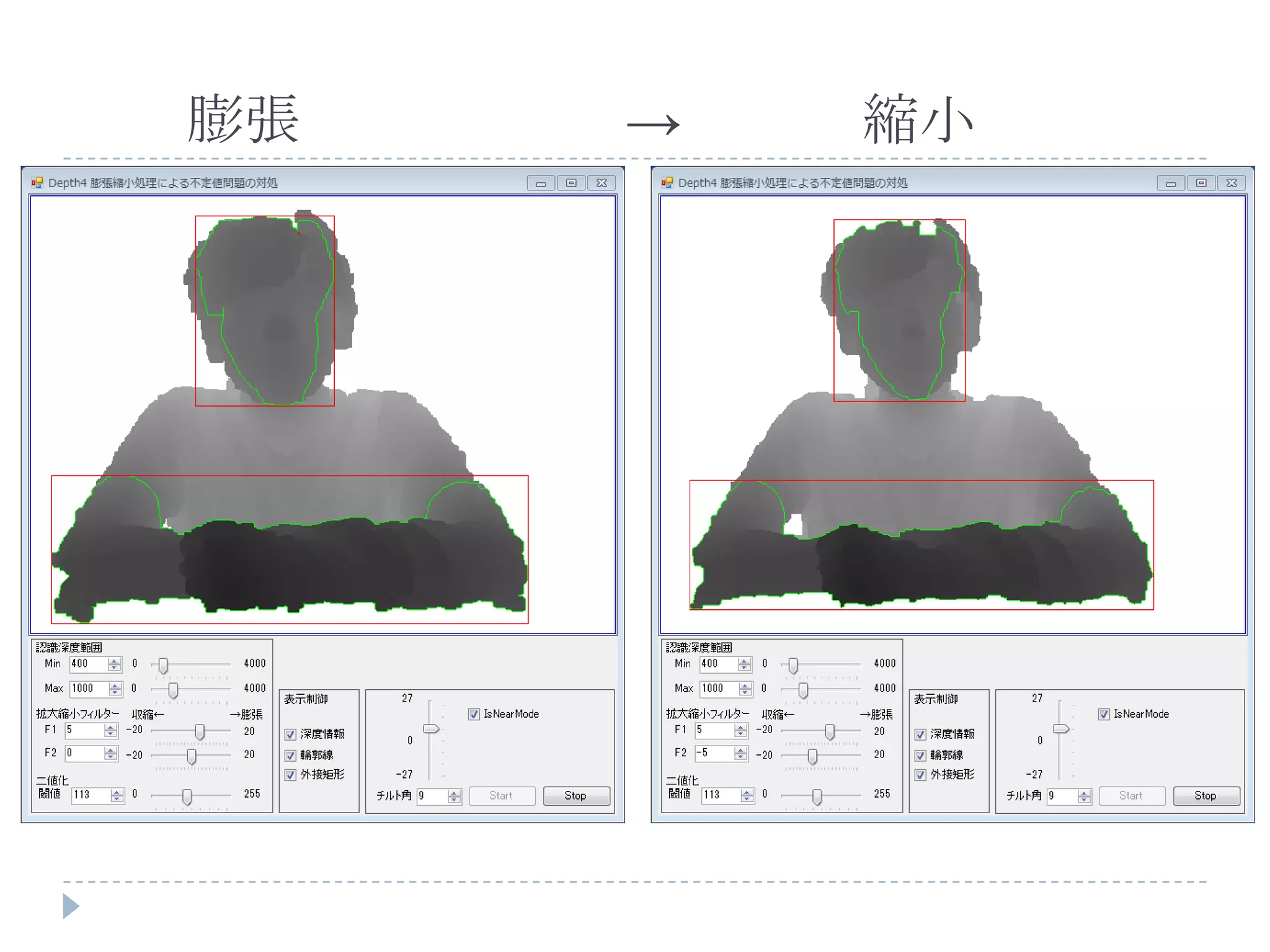

33. 膨張 → 縮小

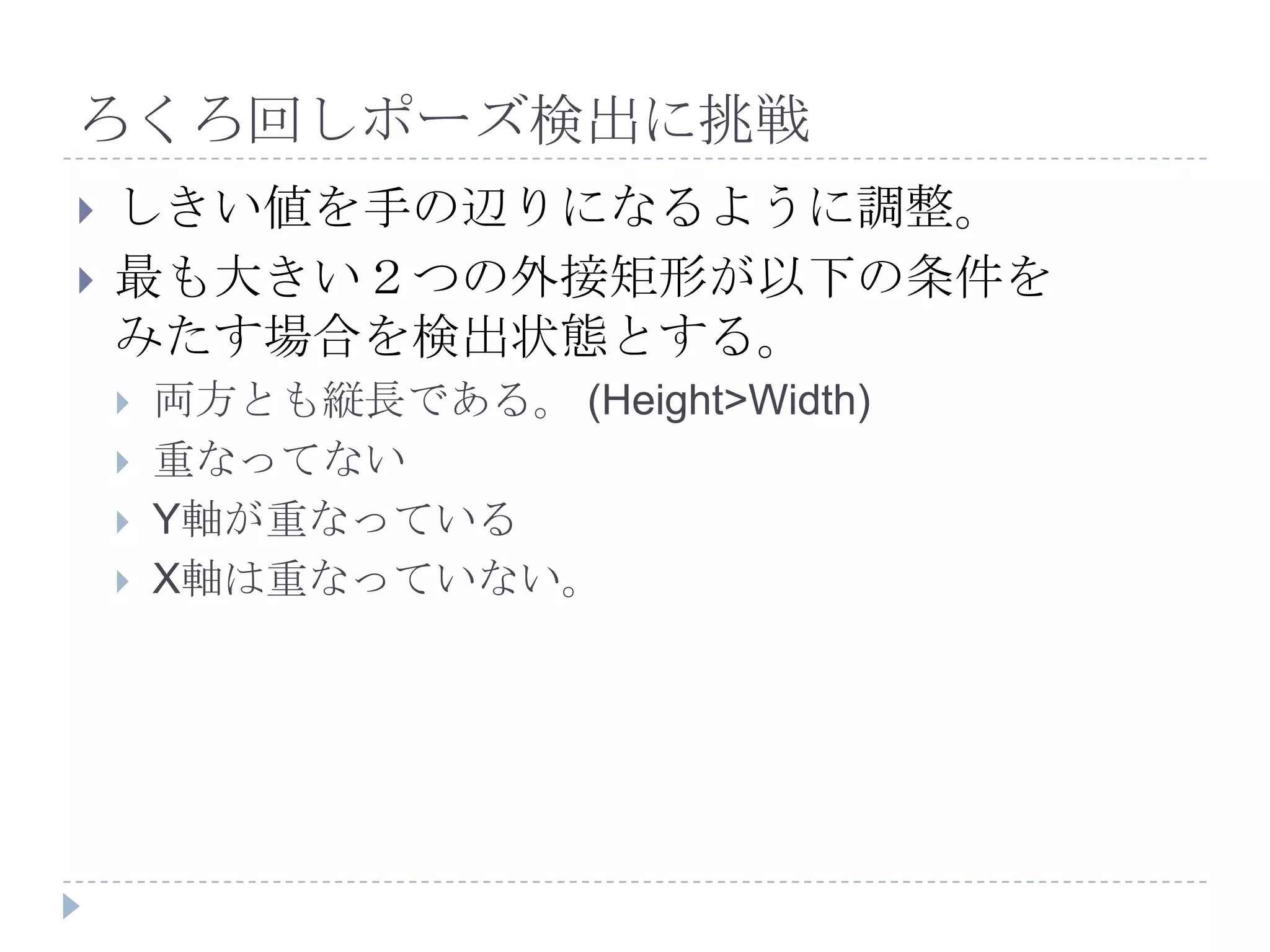

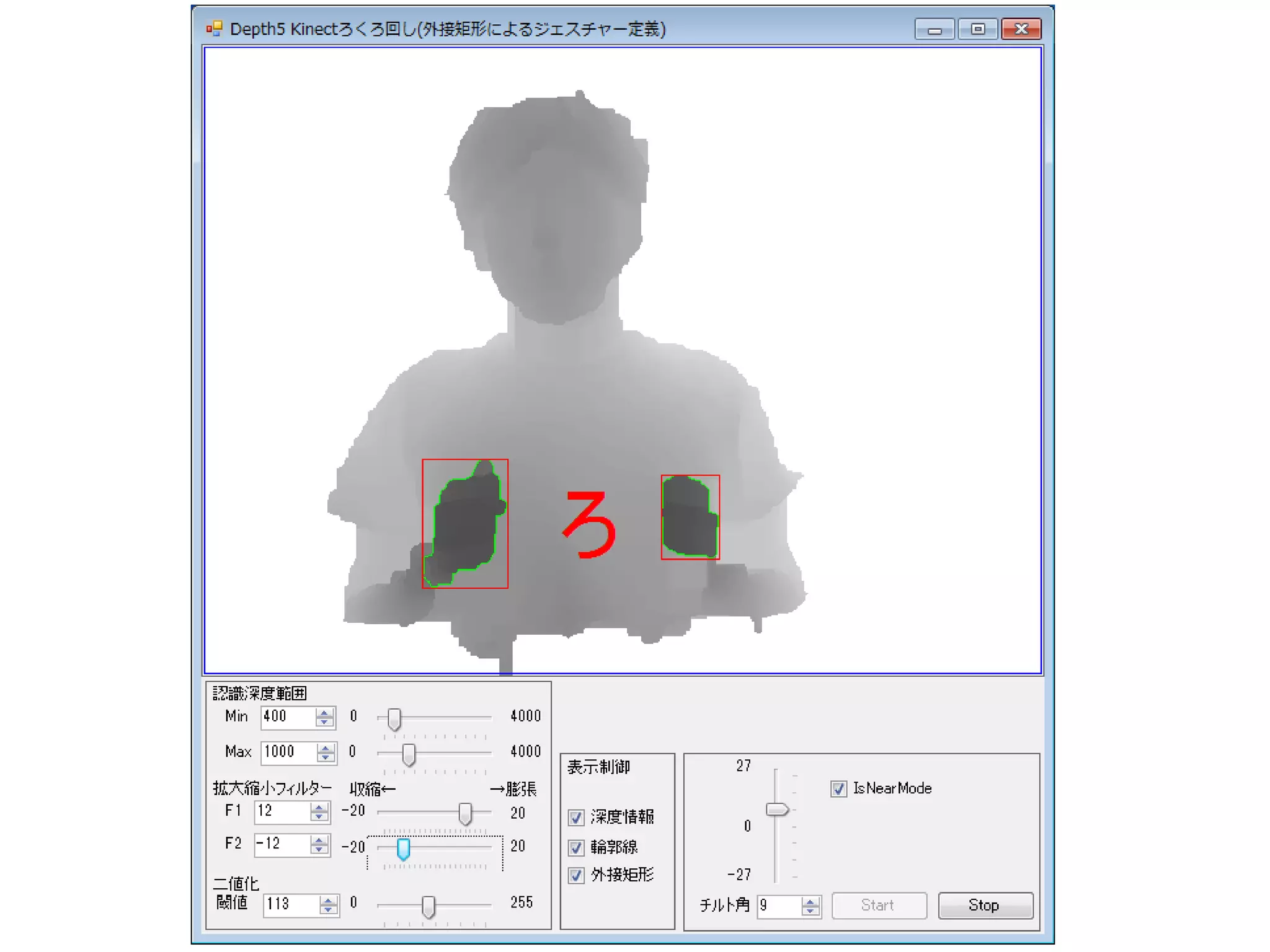

35. ろくろ回しポーズ検出に挑戦
 しきい値を手の辺りになるように調整。
 最も大きい２つの外接矩形が以下の条件を
みたす場合を検出状態とする。
 両方とも縦長である。 (Height>Width)
 重なってない
 Y軸が重なっている
 X軸は重なっていない。

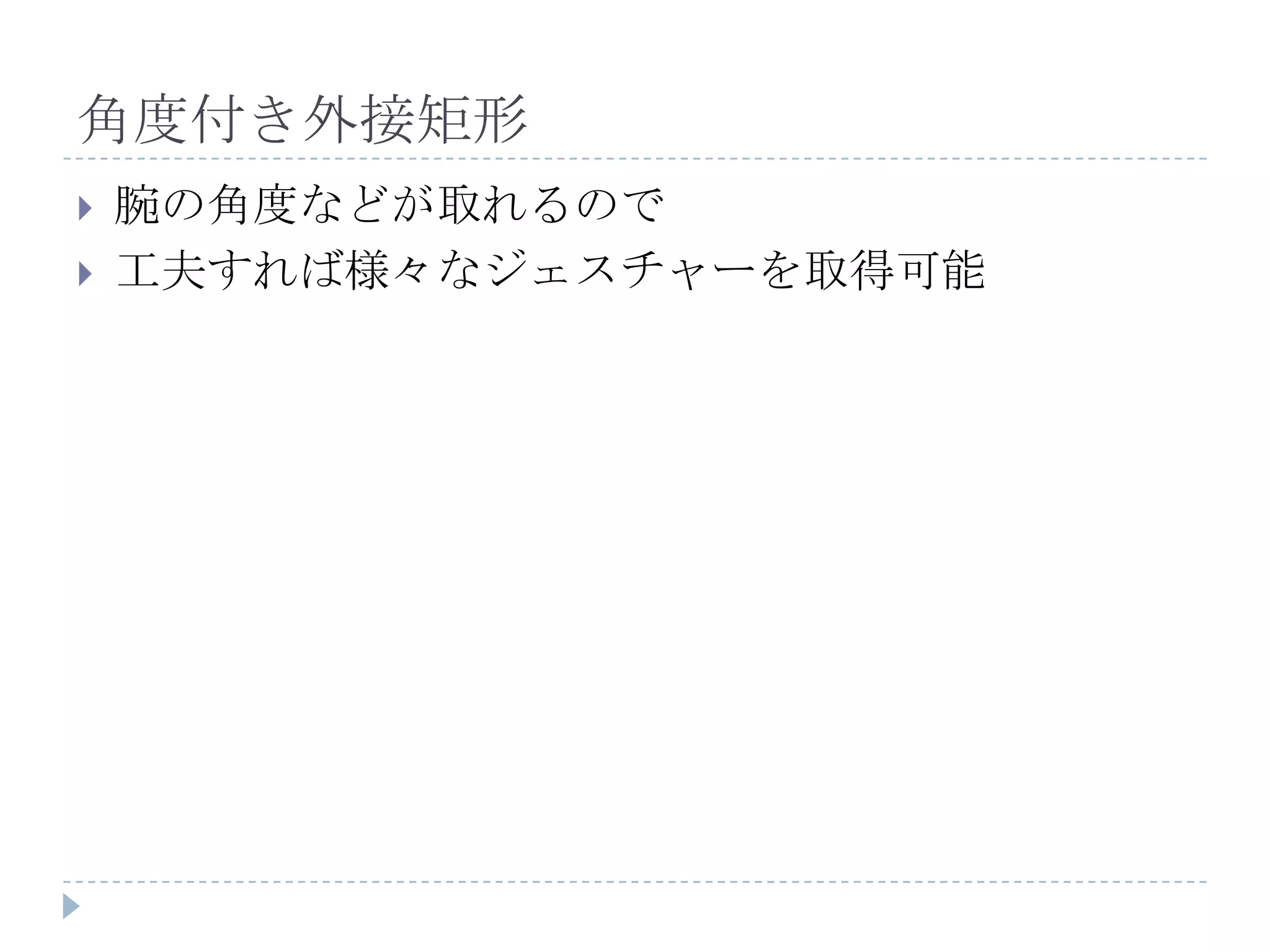

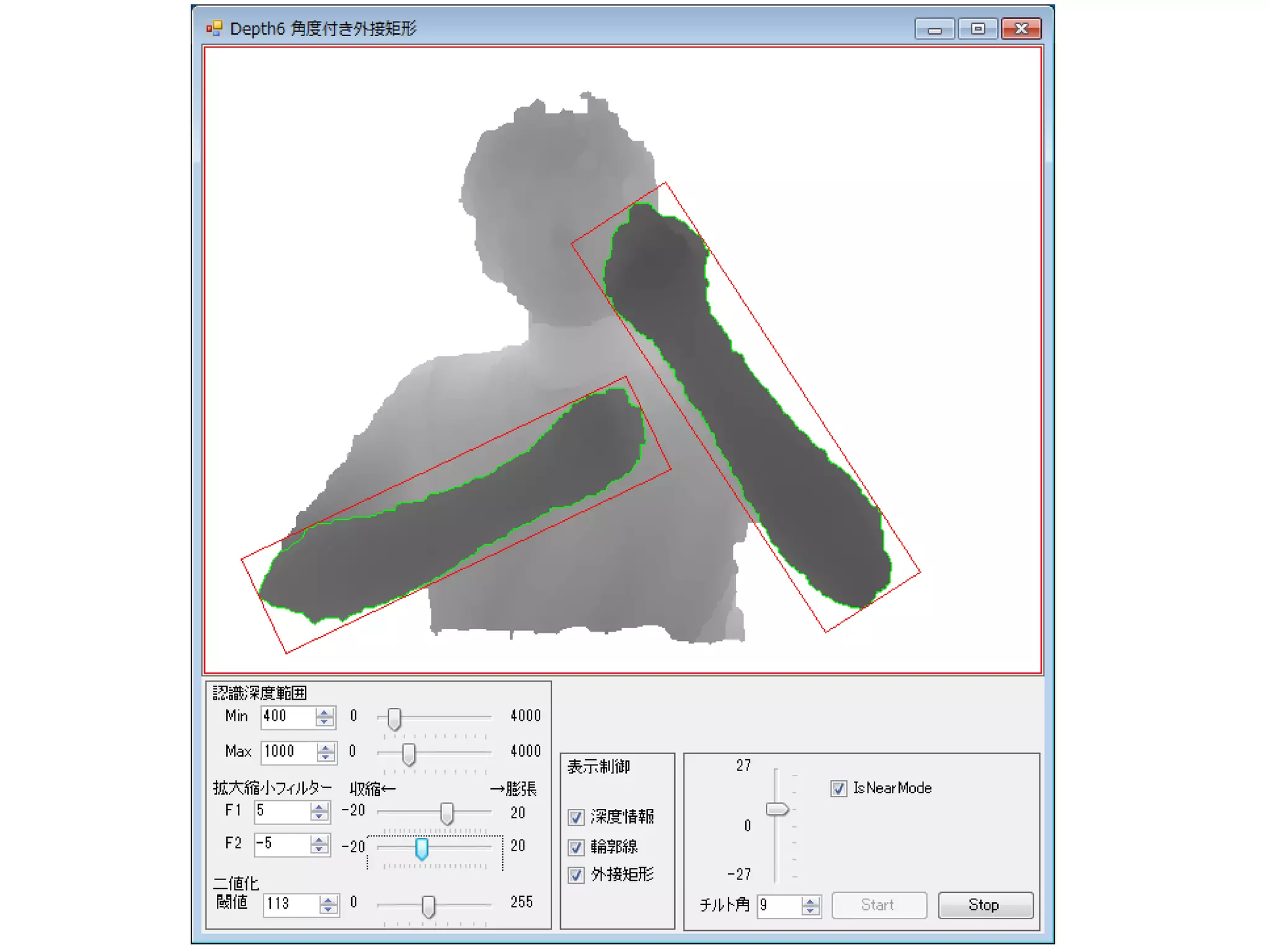

37. 角度付き外接矩形
 腕の角度などが取れるので
 工夫すれば様々なジェスチャーを取得可能

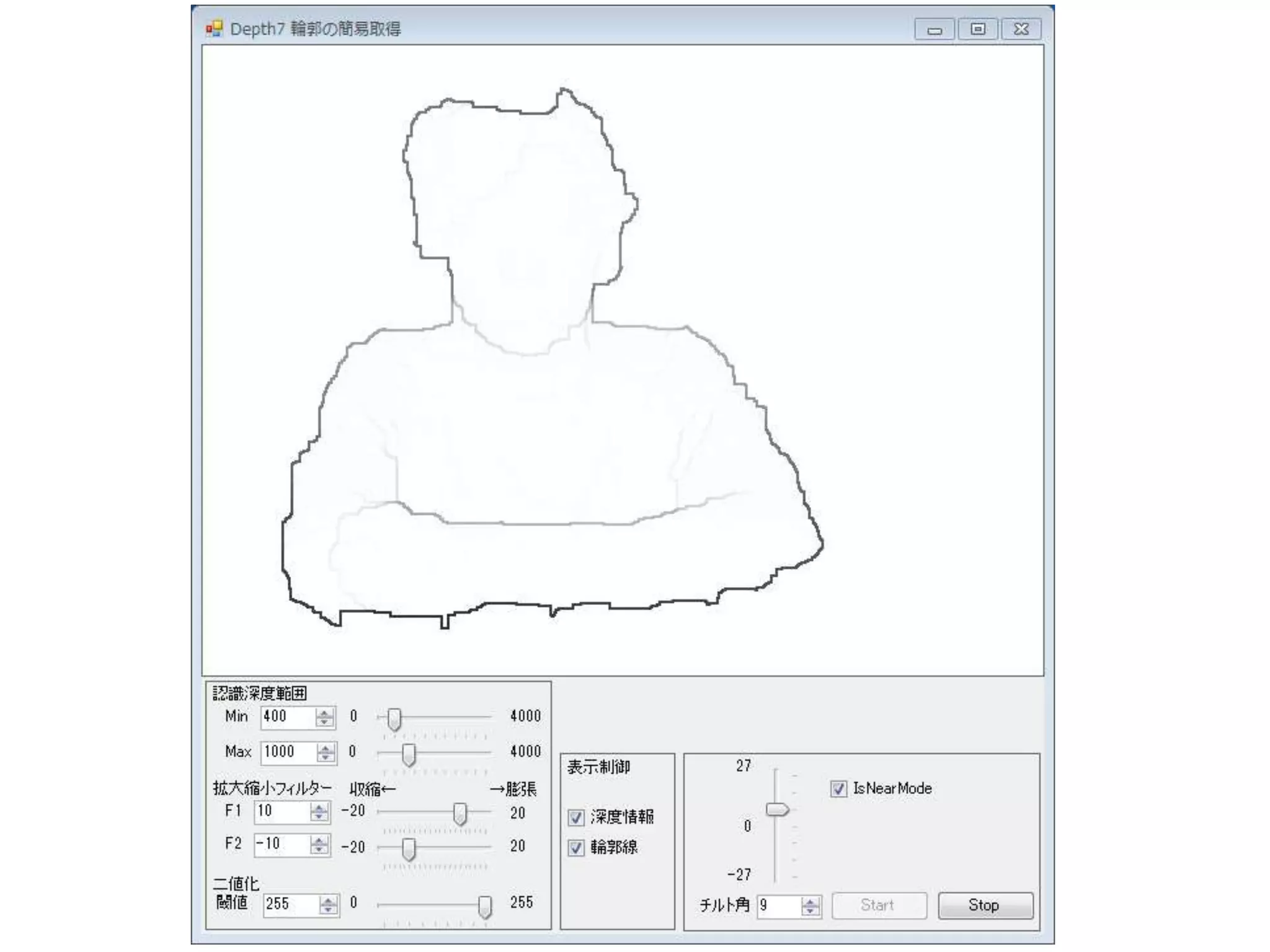

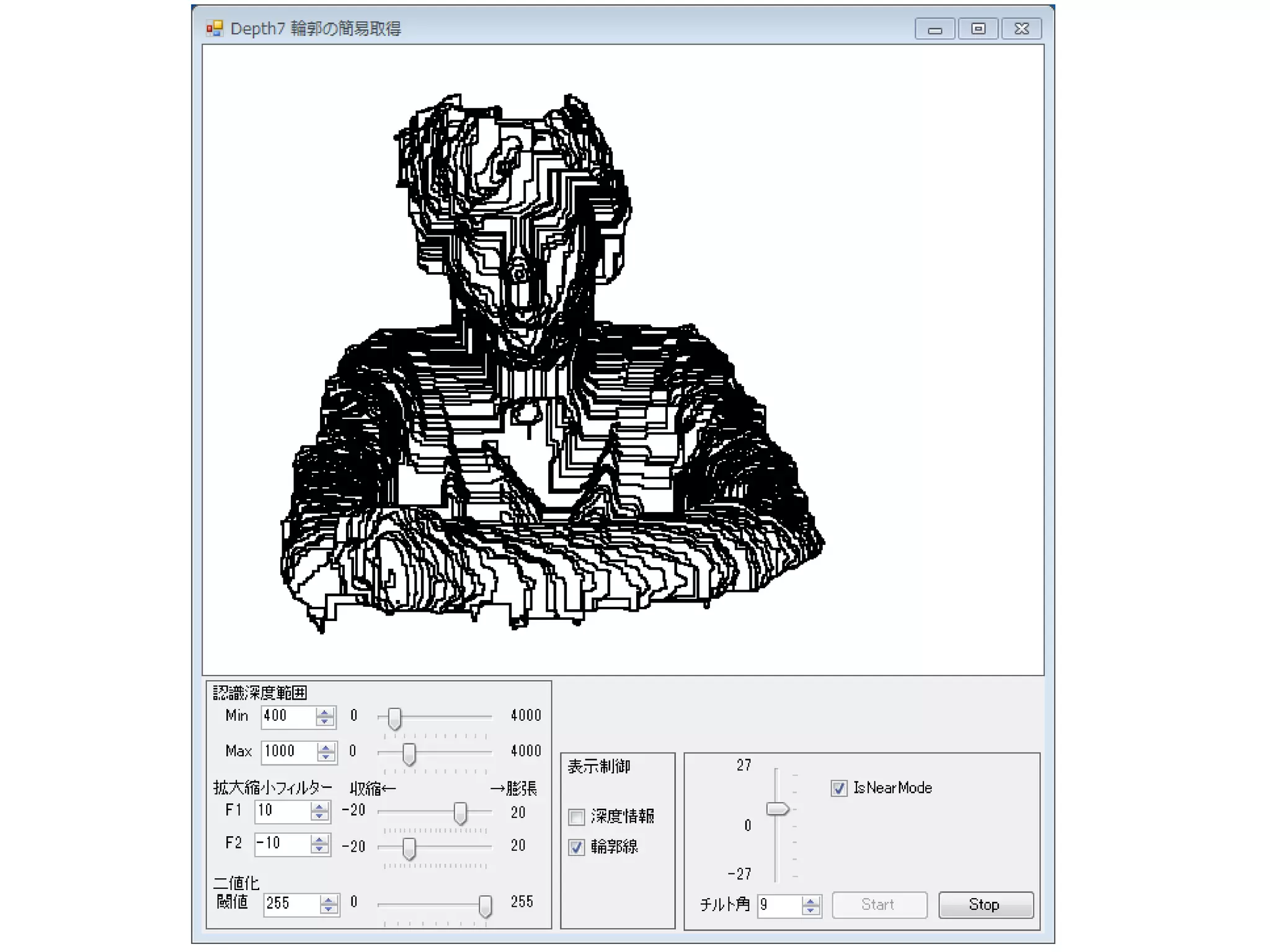

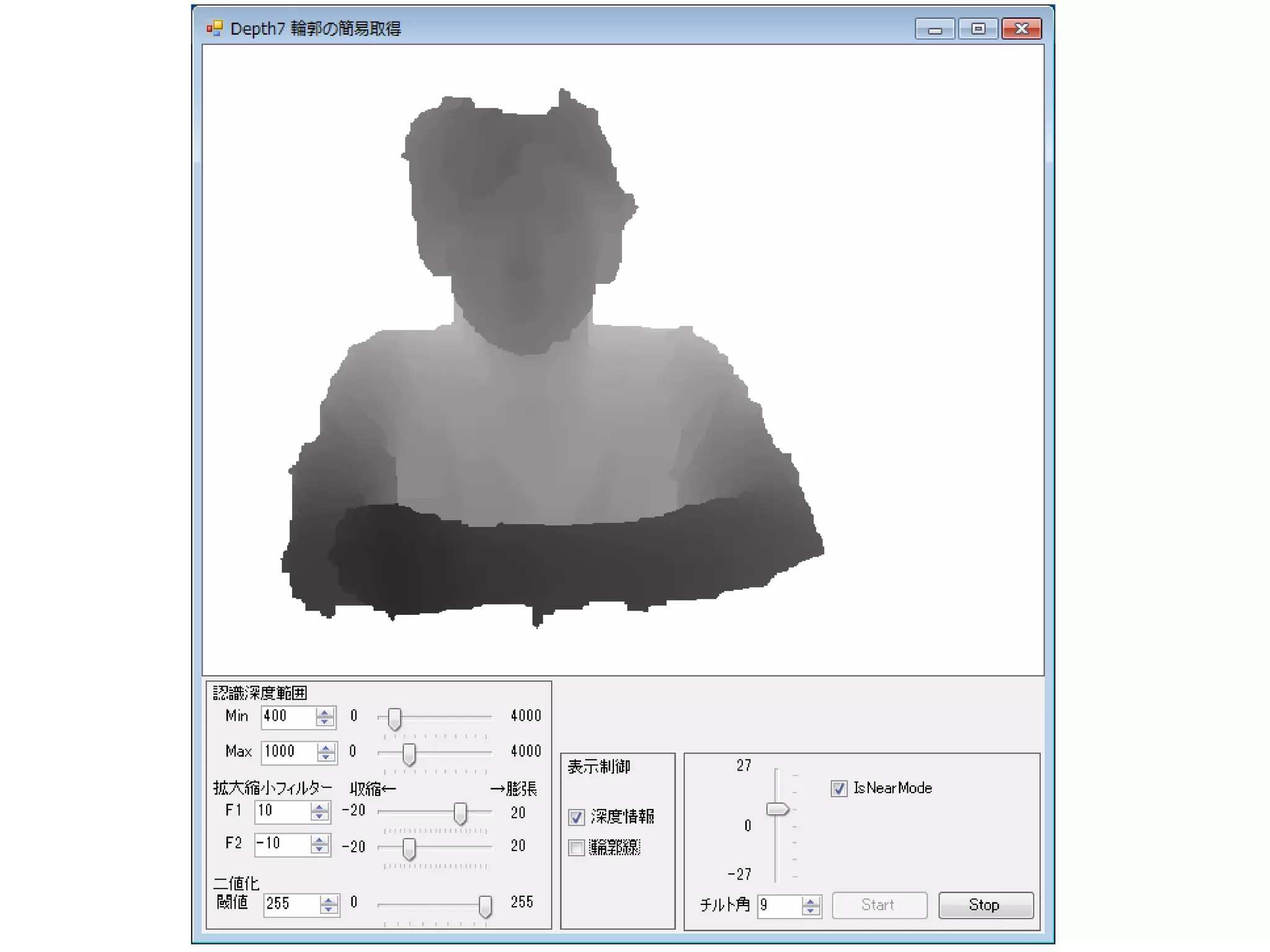

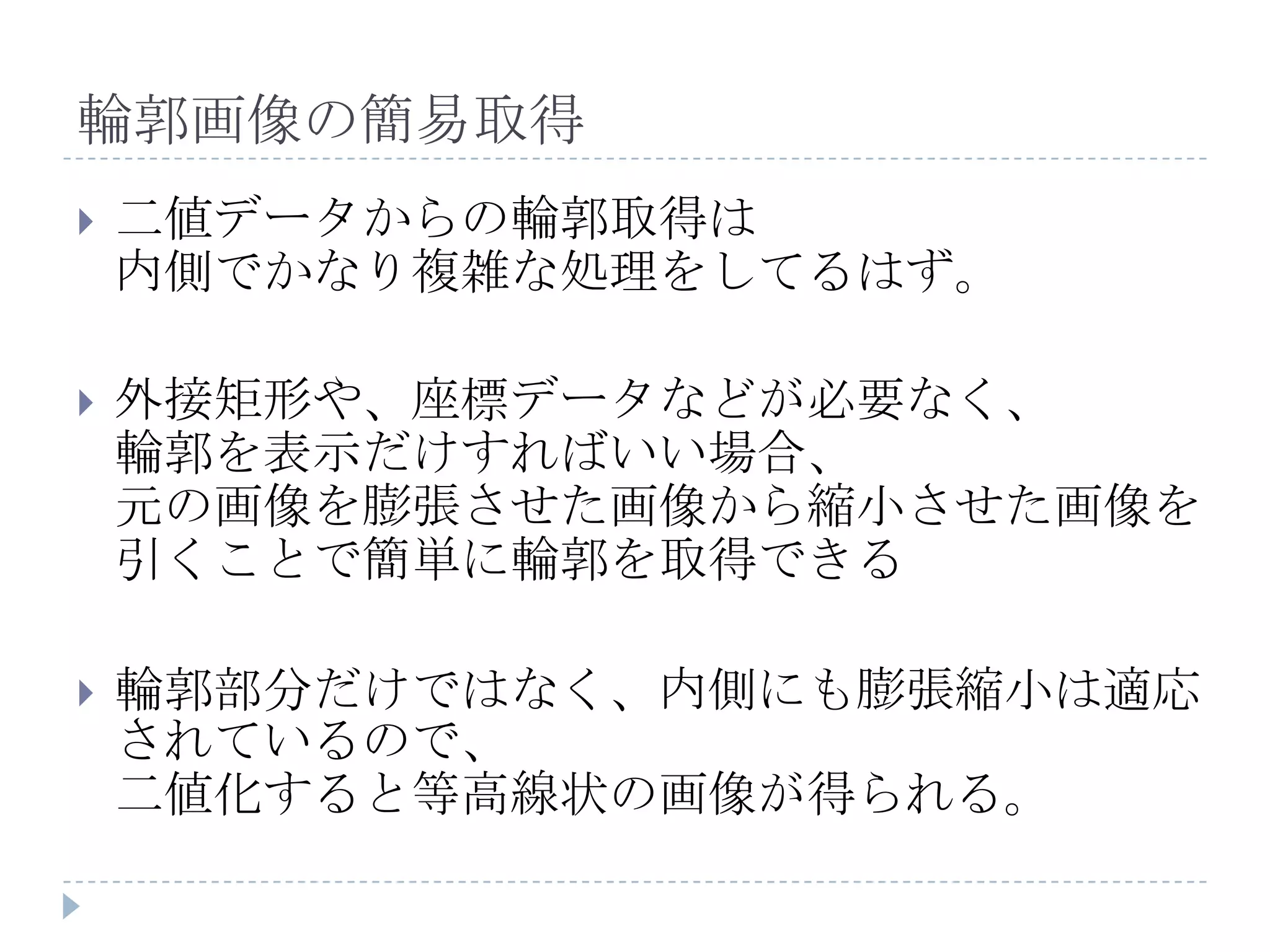

39. 輪郭画像の簡易取得
 二値データからの輪郭取得は
内側でかなり複雑な処理をしてるはず。
 外接矩形や、座標データなどが必要なく、
輪郭を表示だけすればいい場合、
元の画像を膨張させた画像から縮小させた画像を
引くことで簡単に輪郭を取得できる
 輪郭部分だけではなく、内側にも膨張縮小は適応
されているので、
二値化すると等高線状の画像が得られる。

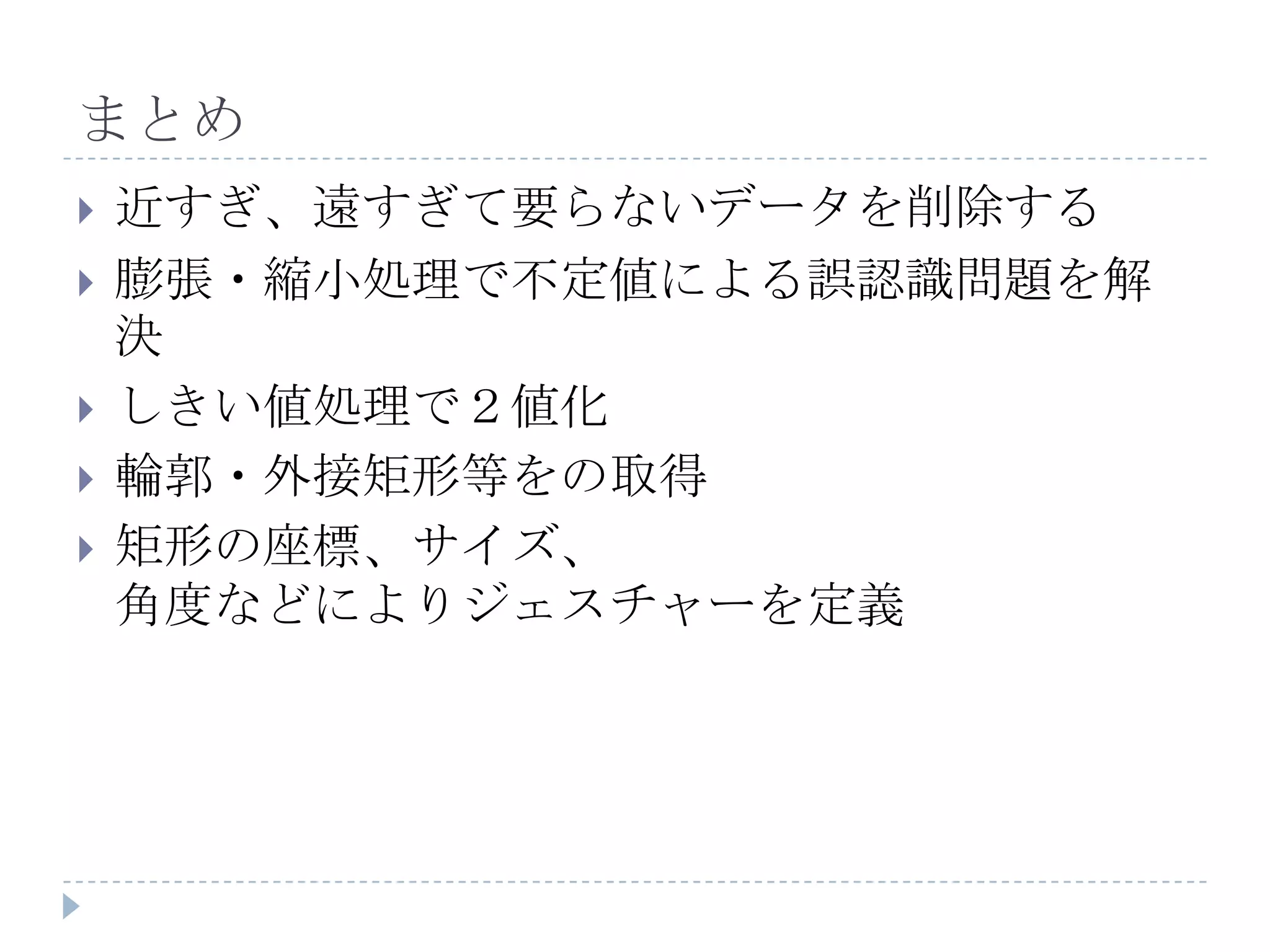

43. まとめ
 近すぎ、遠すぎて要らないデータを削除する
 膨張・縮小処理で不定値による誤認識問題を解
決
 しきい値処理で２値化
 輪郭・外接矩形等をの取得
 矩形の座標、サイズ、
角度などによりジェスチャーを定義

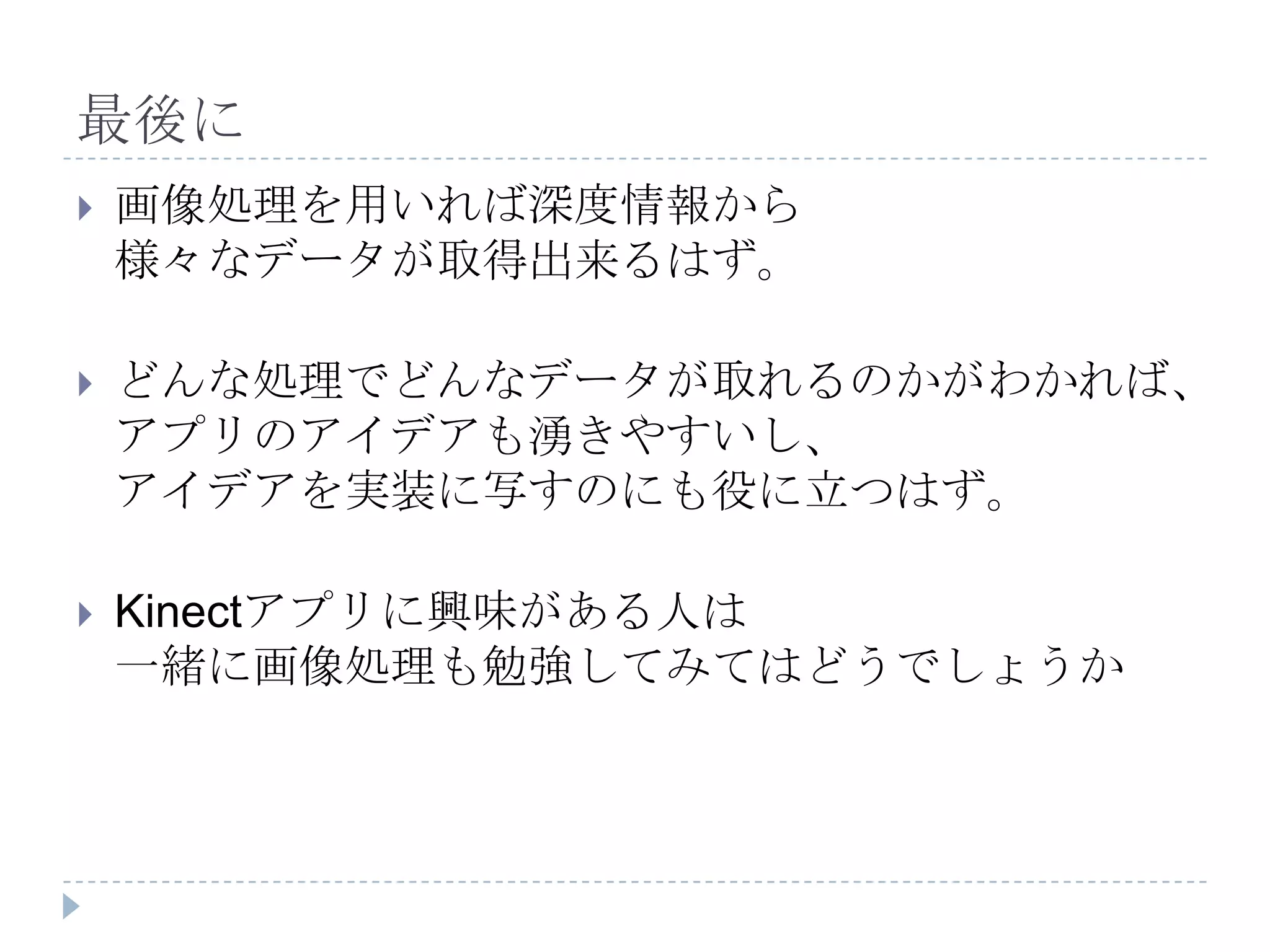

44. 最後に
 画像処理を用いれば深度情報から
様々なデータが取得出来るはず。
 どんな処理でどんなデータが取れるのかがわかれば、
アプリのアイデアも湧きやすいし、
アイデアを実装に写すのにも役に立つはず。
 Kinectアプリに興味がある人は
一緒に画像処理も勉強してみてはどうでしょうか

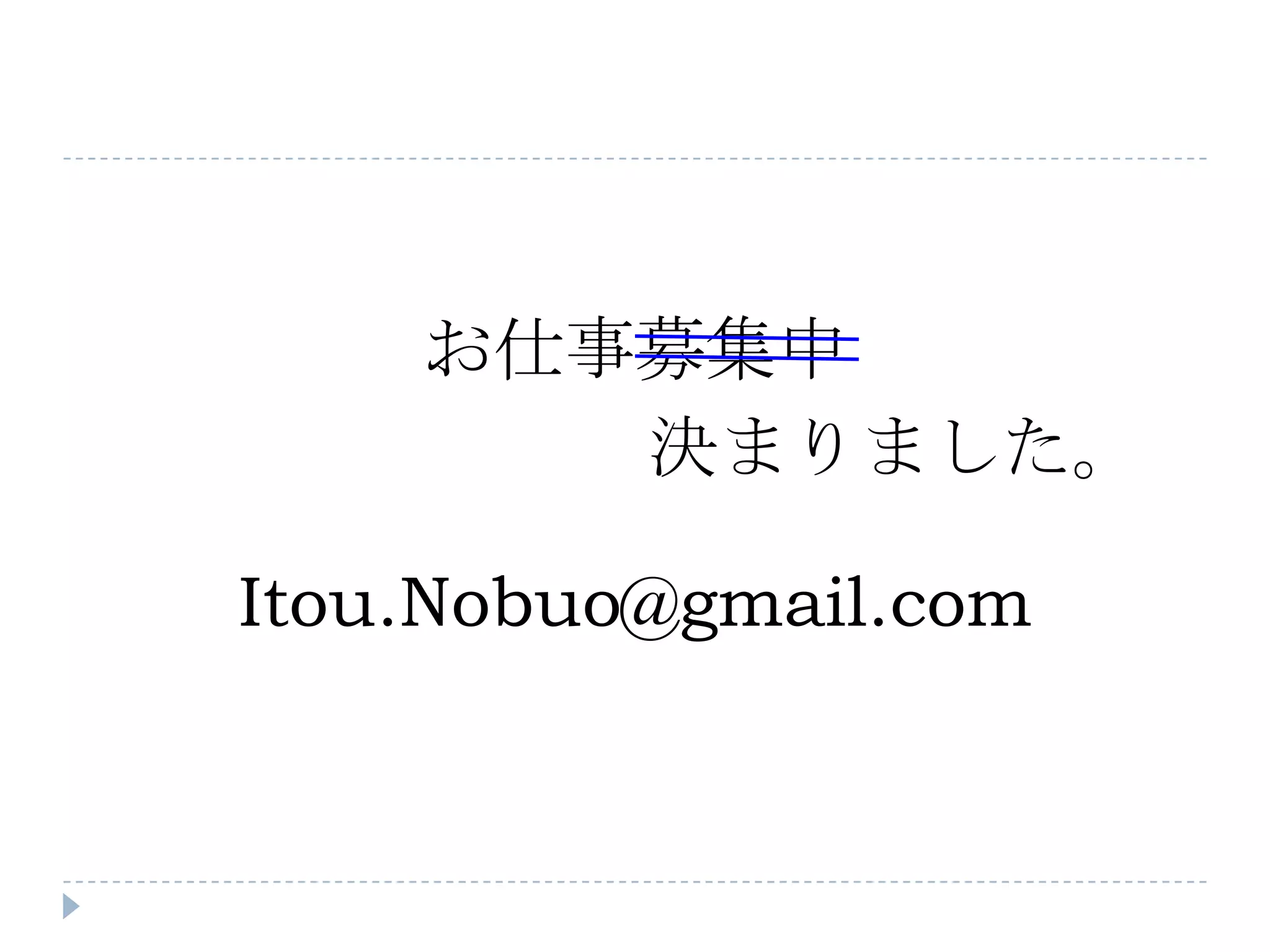

45. お仕事募集中
