AI x WebAR
MediaPipeのハンドトラッキングを使ってみよう

もろもろのダウンロード
http://arfukuoka.lolipop.jp/
lightsaber_web/Sample.zip

自己紹介
氏名：吉永崇(Takashi Yoshinaga)
専門：ARを用いた医療支援や運動計測
Volumetric Video
コミュニティ：ARコンテンツ作成勉強会主催

ARコンテンツ作成勉強会の紹介
 2013年5月に勉強会をスタート。
 ARコンテンツの作り方をハンズオン形式で学ぶ
 人数は5~10名程度の少人数で実施
 参加条件はAR/VRに興味がある人(知識不要)
 各地で開催 (福岡、熊本、宮崎、長崎、大分、鹿児島、山口、広島、札幌、関東)

Twitterと勉強会ページで情報を発信しています
@AR_Fukuoka Googleで「AR勉強会」で検索

#AR_Fukuoka
ハッシュタグ

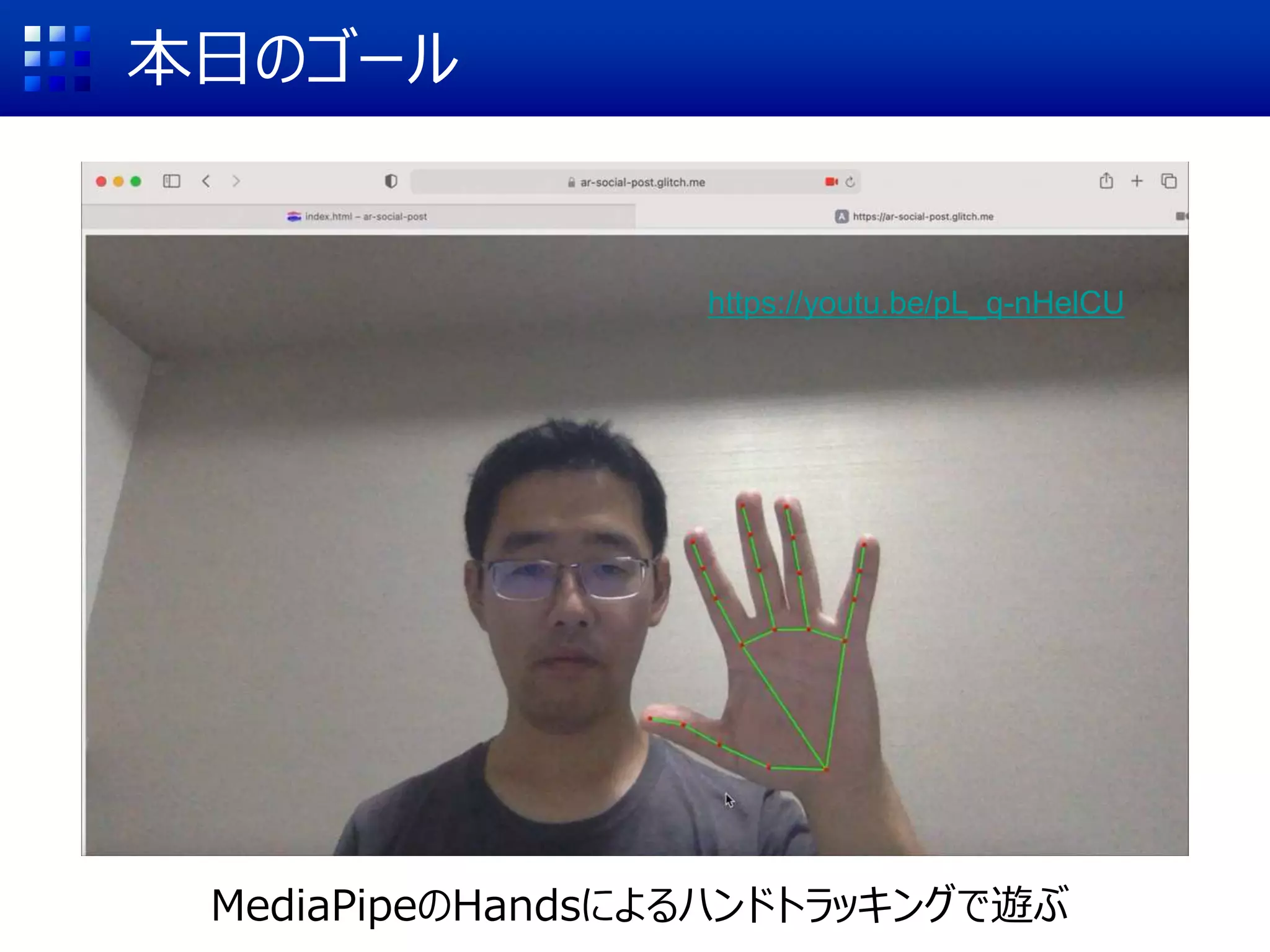

本日のゴール
MediaPipeのHandsによるハンドトラッキングで遊ぶ
https://youtu.be/pL_q-nHelCU

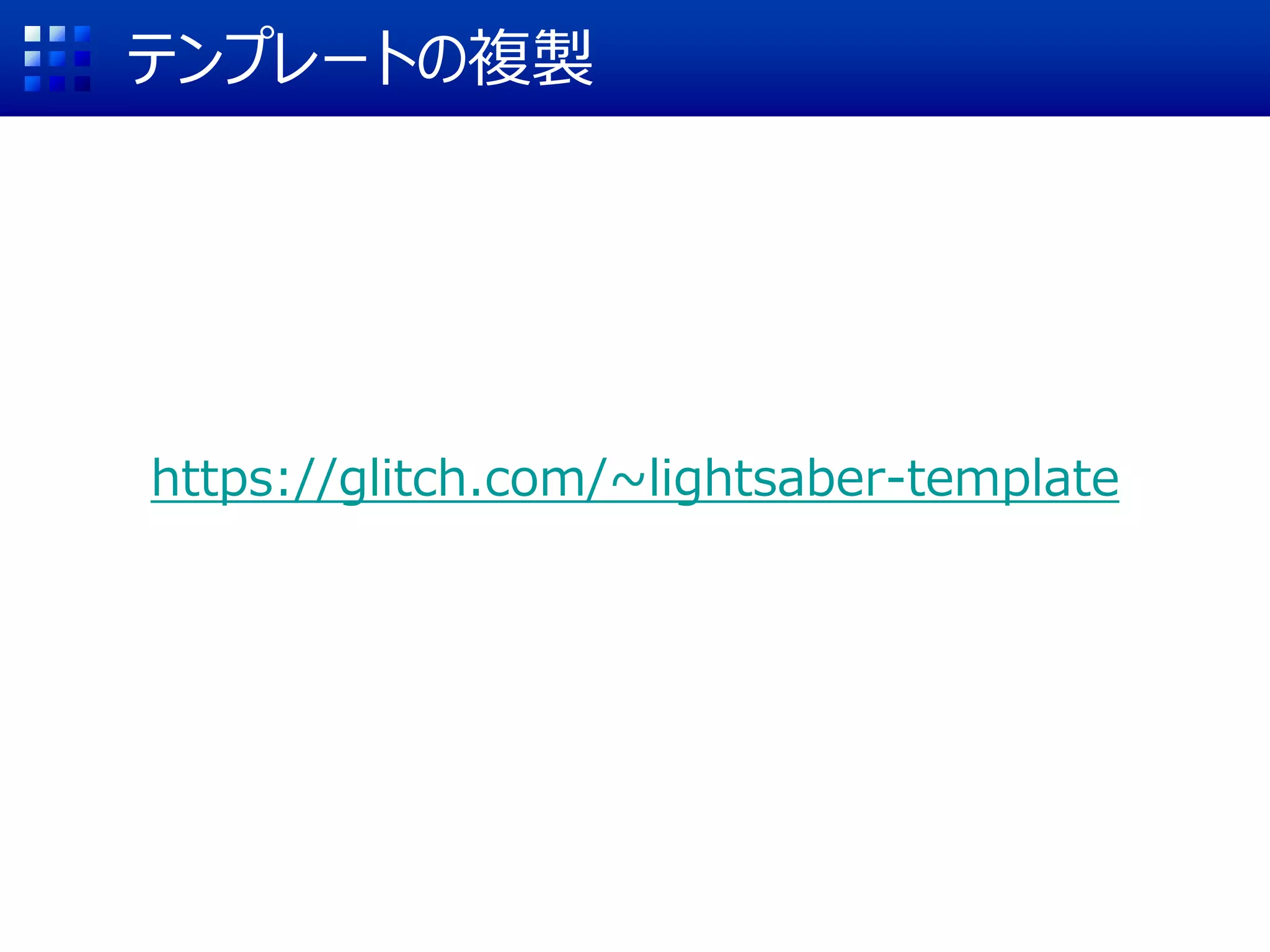

テンプレートの複製
https://glitch.com/~lightsaber-template
GET STARTED

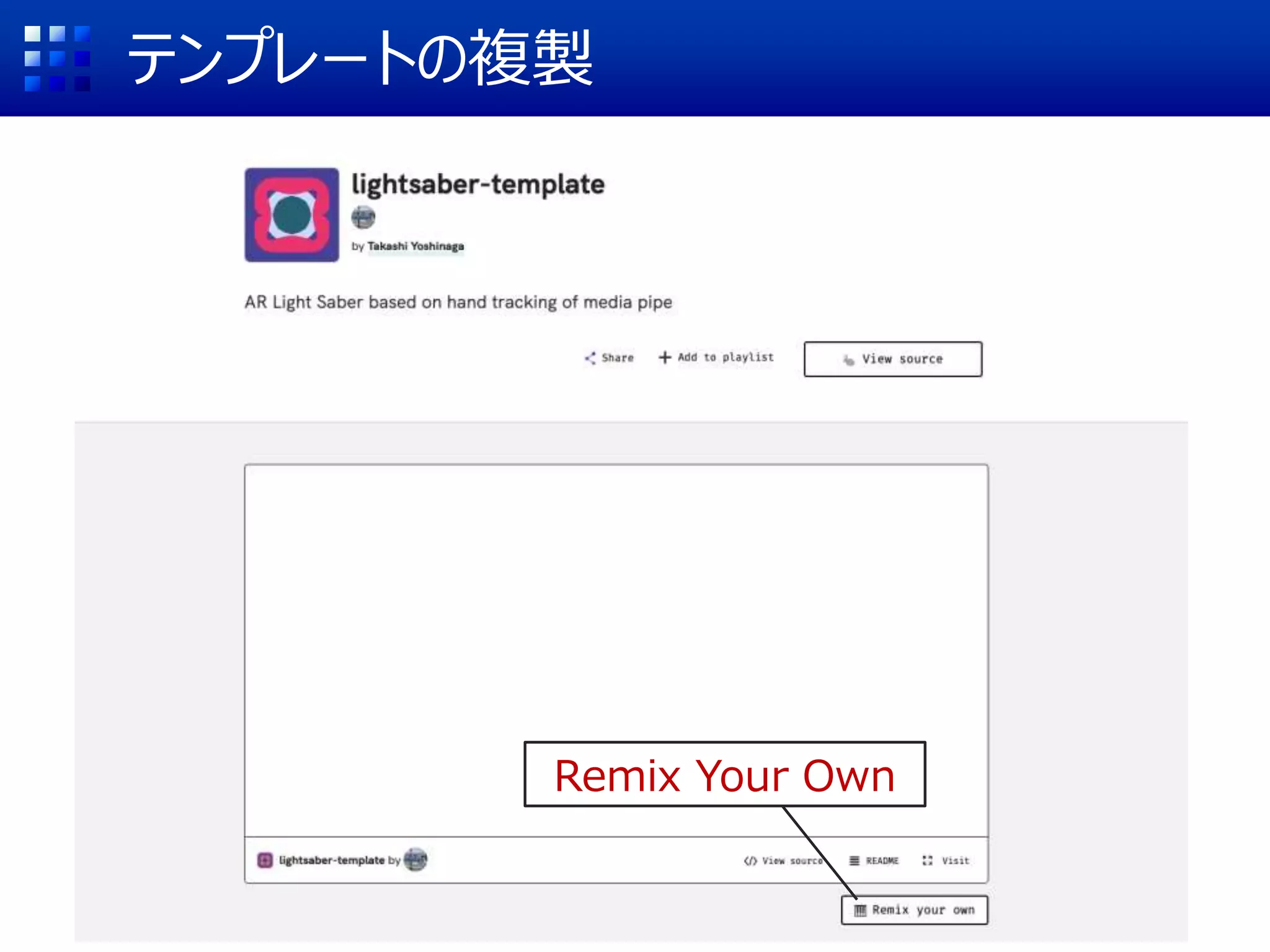

テンプレートの複製
Remix Your Own

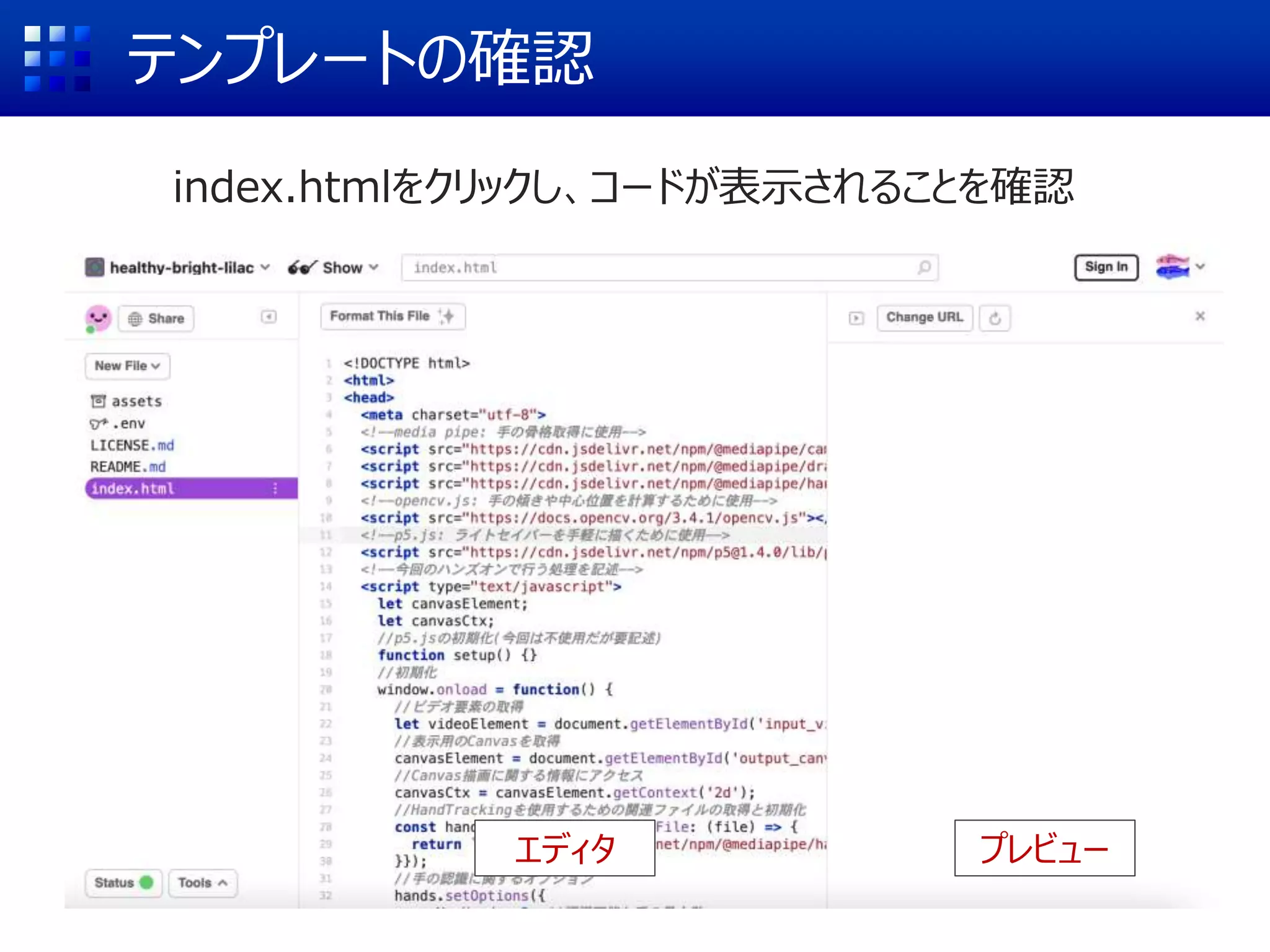

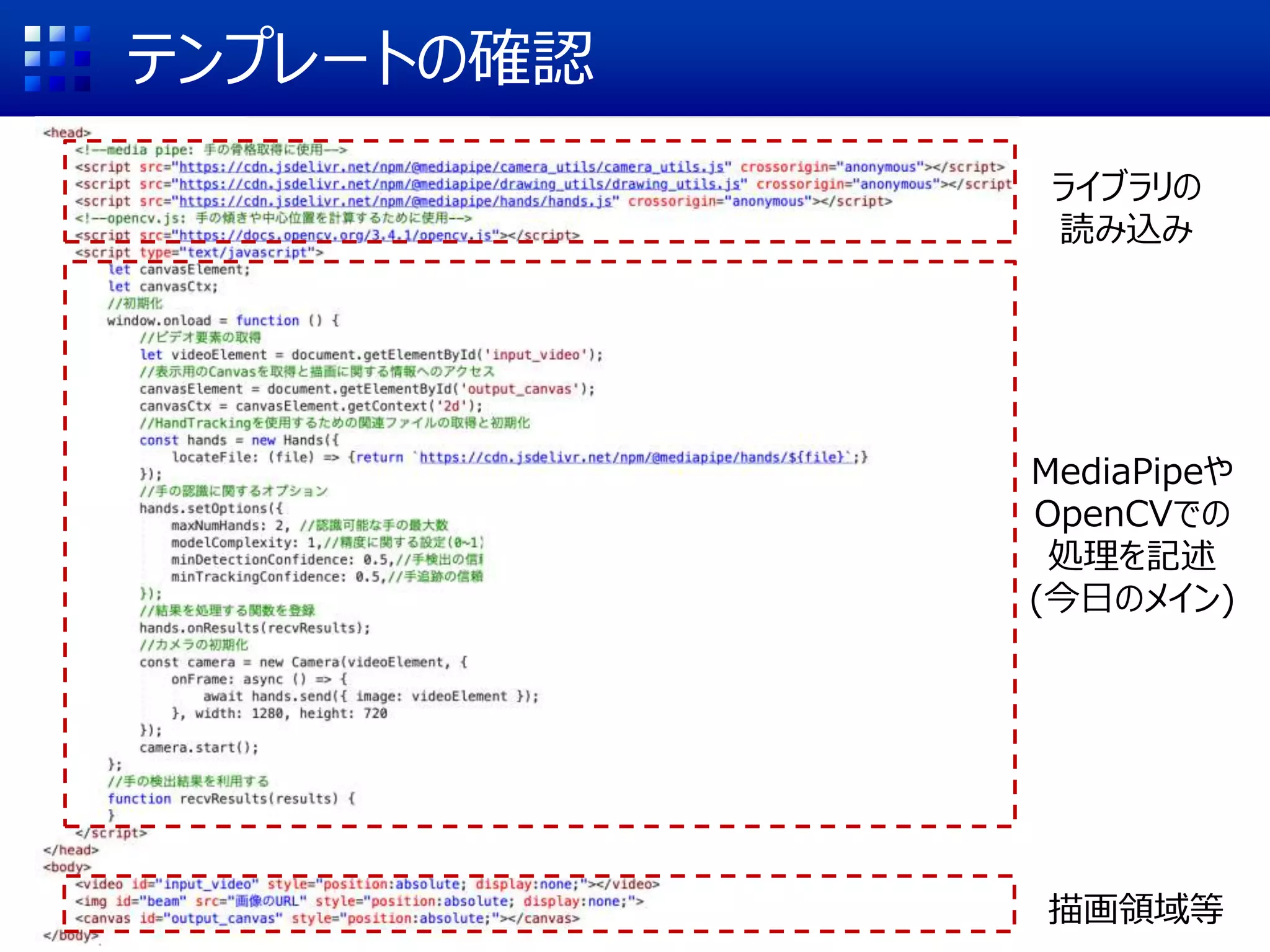

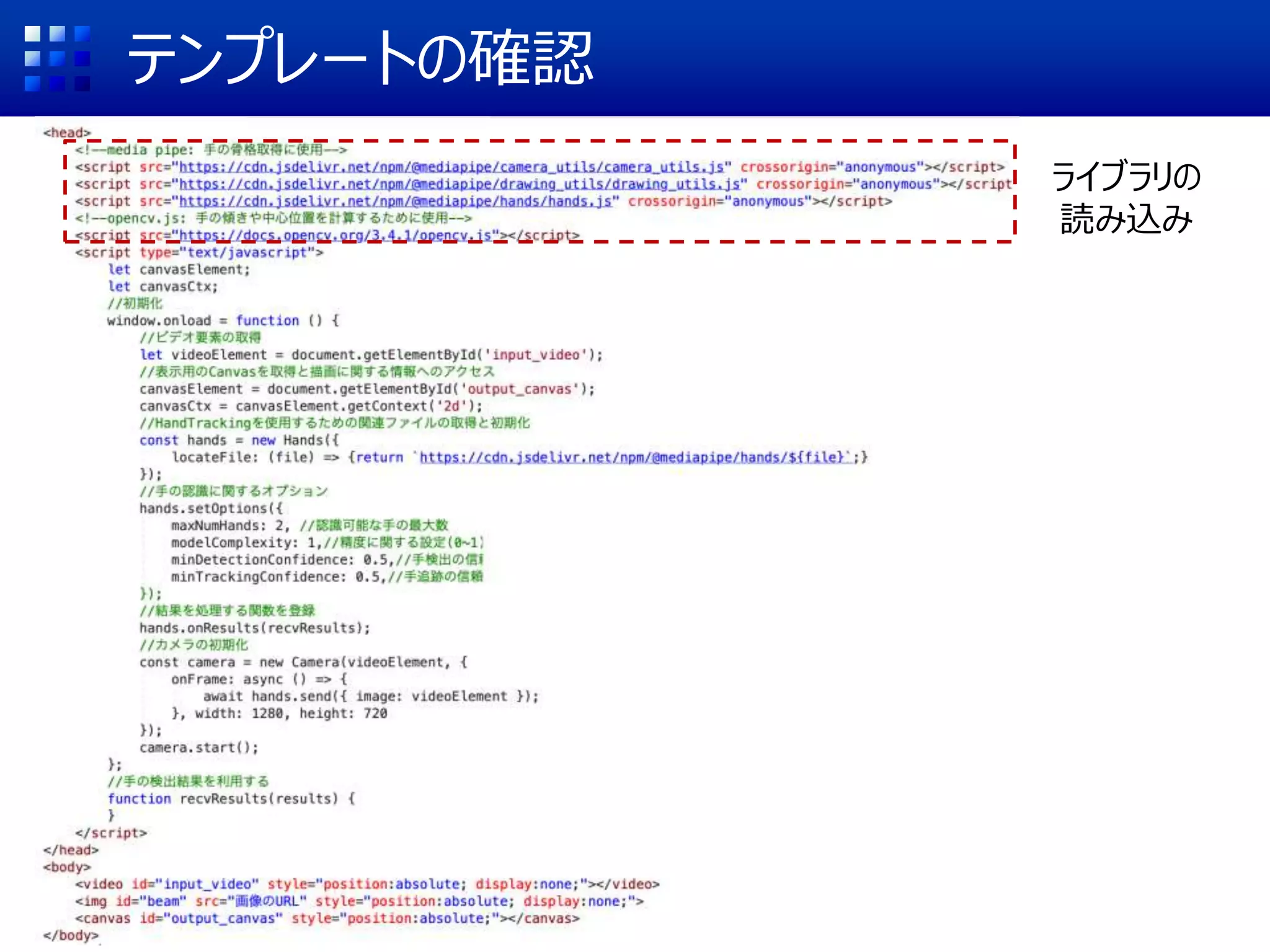

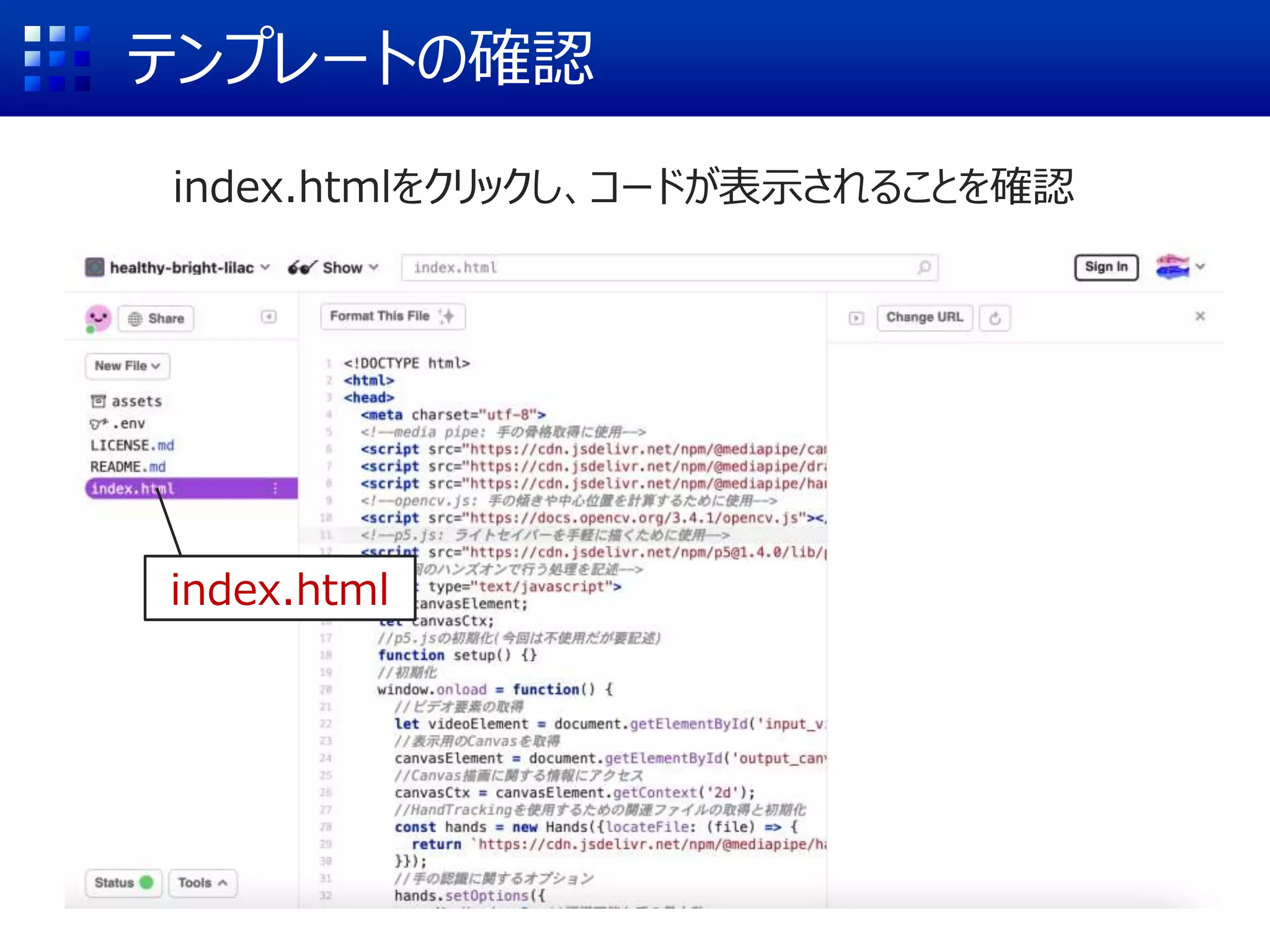

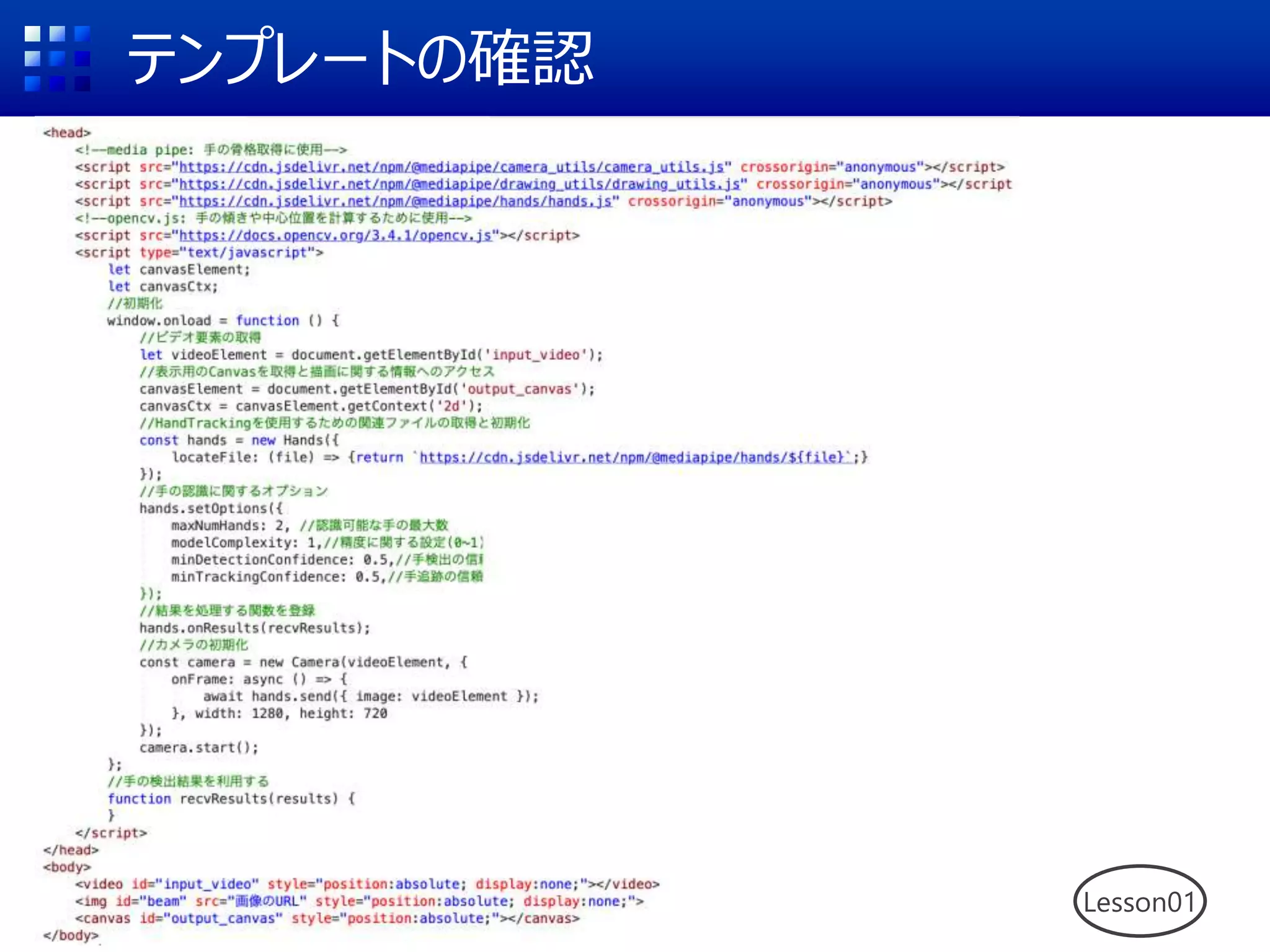

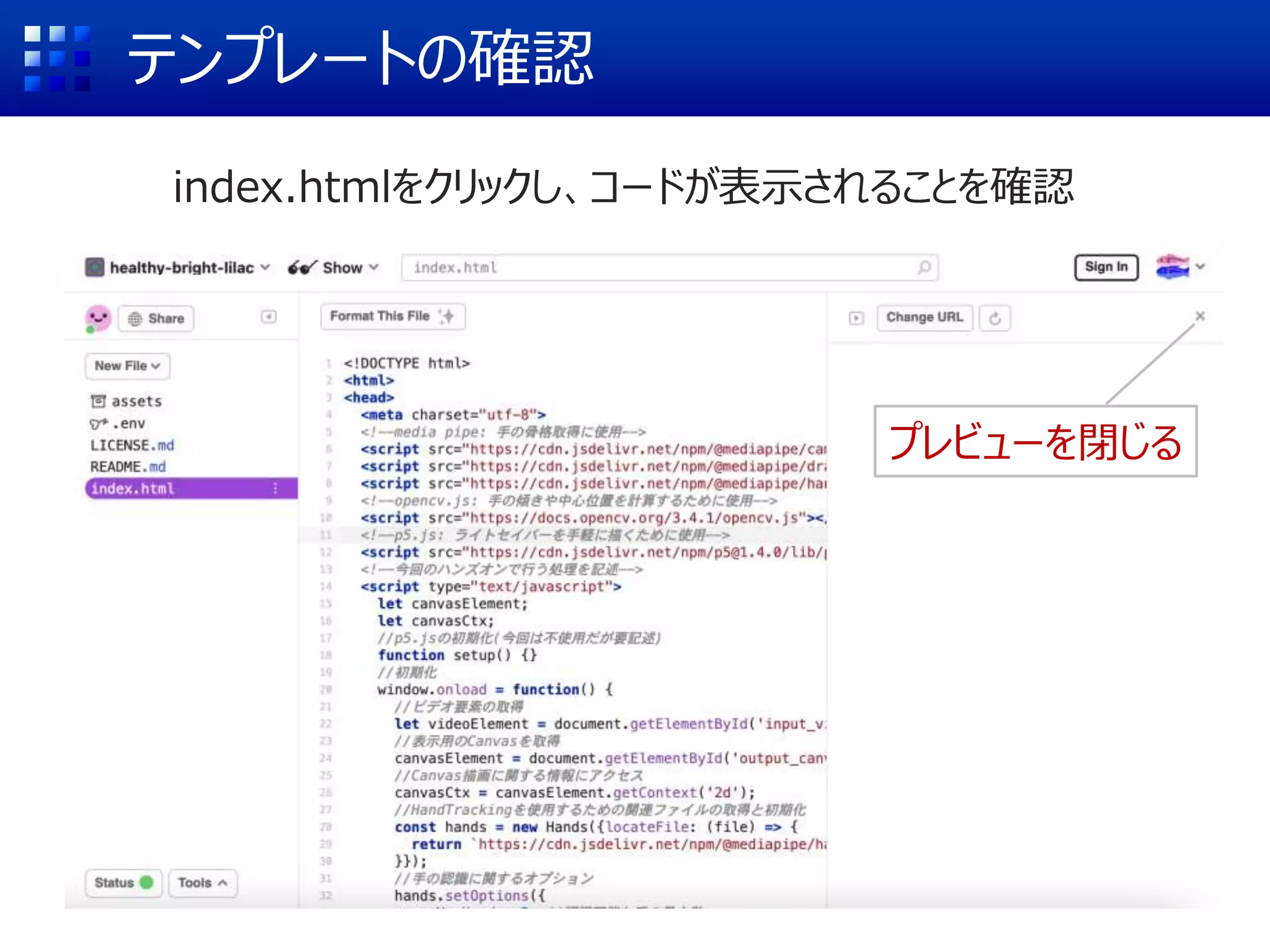

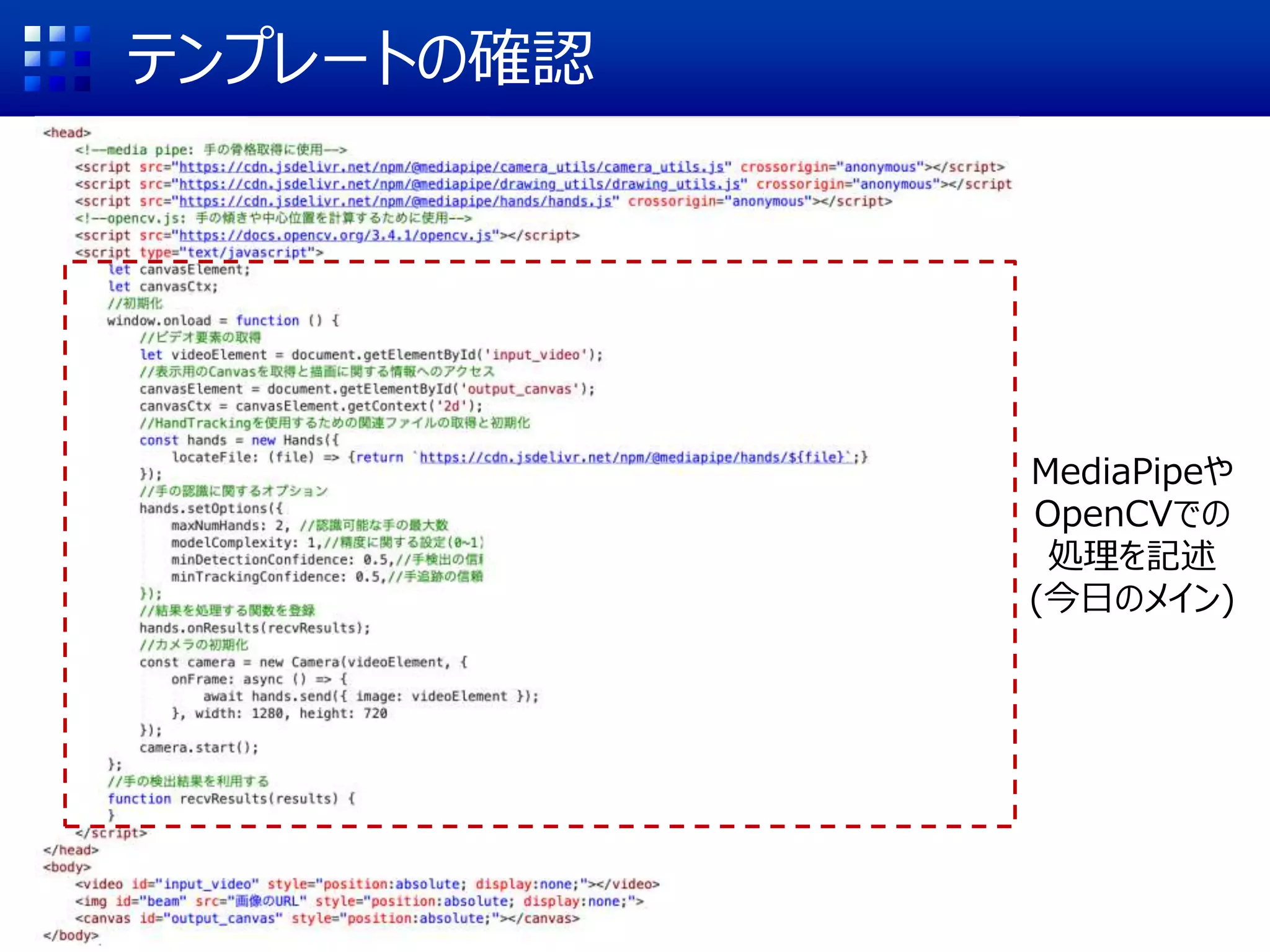

テンプレートの確認
index.htmlをクリックし、コードが表示されることを確認
index.html

エディタプレビュー

プレビューを閉じる

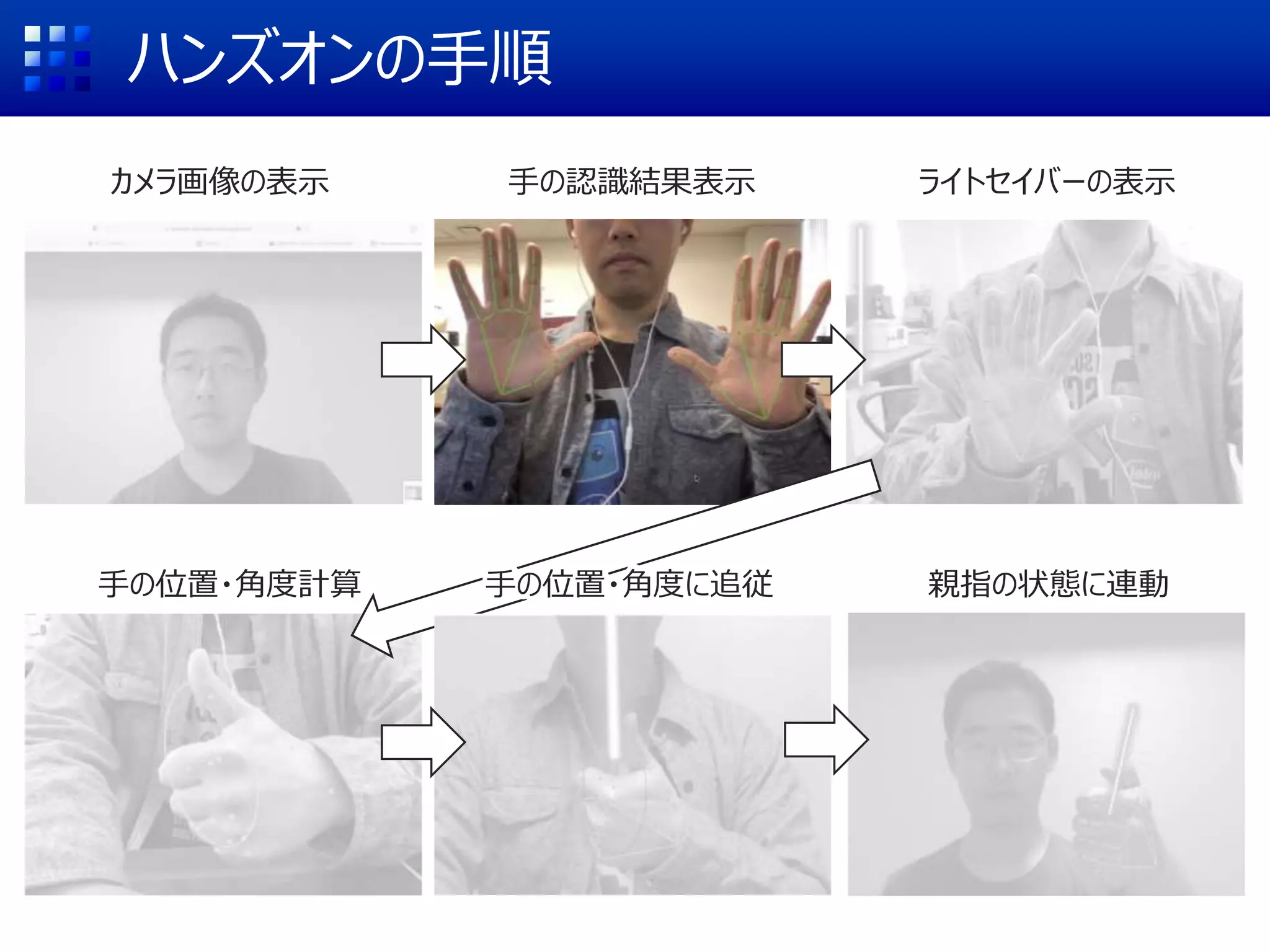

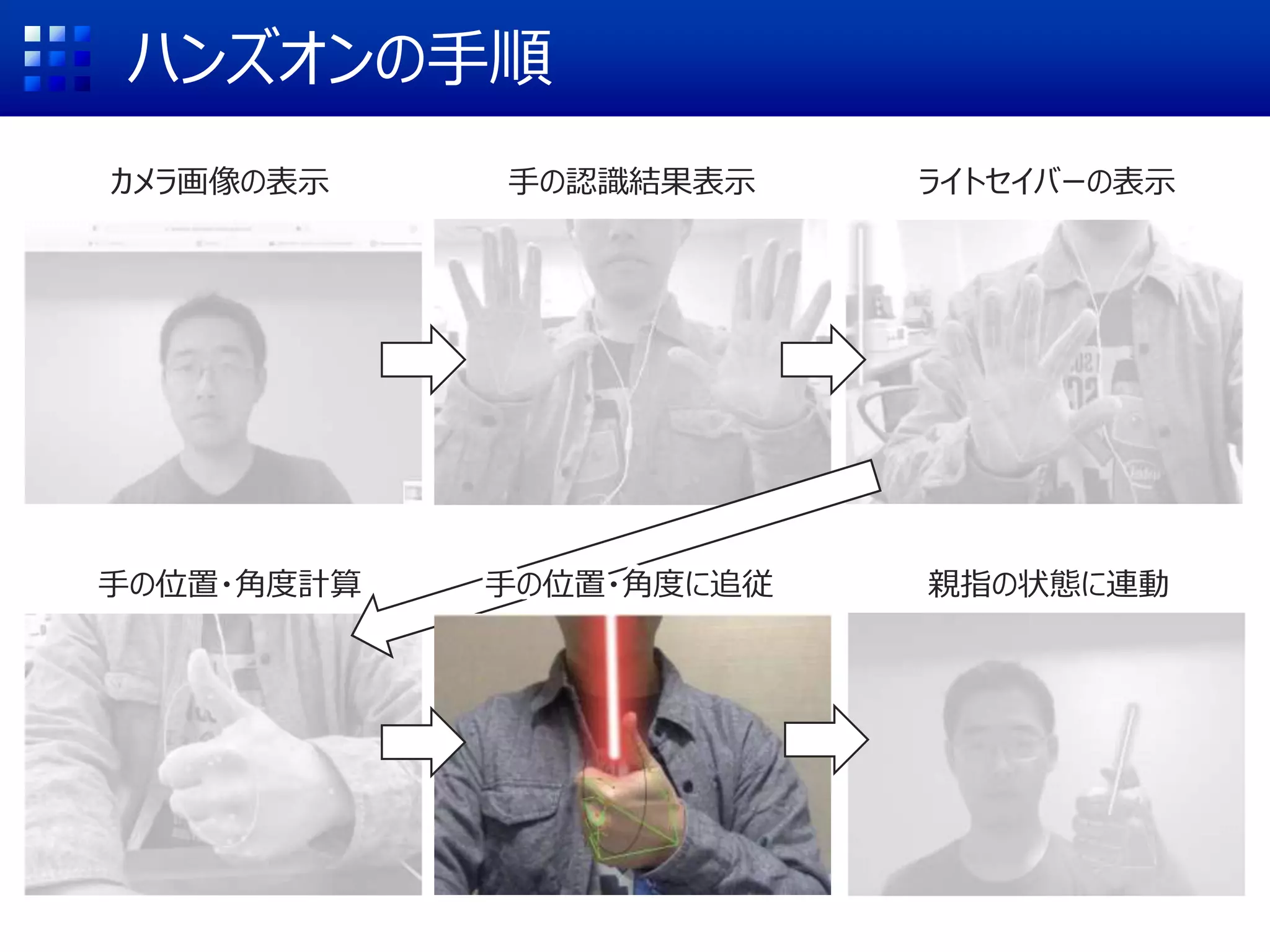

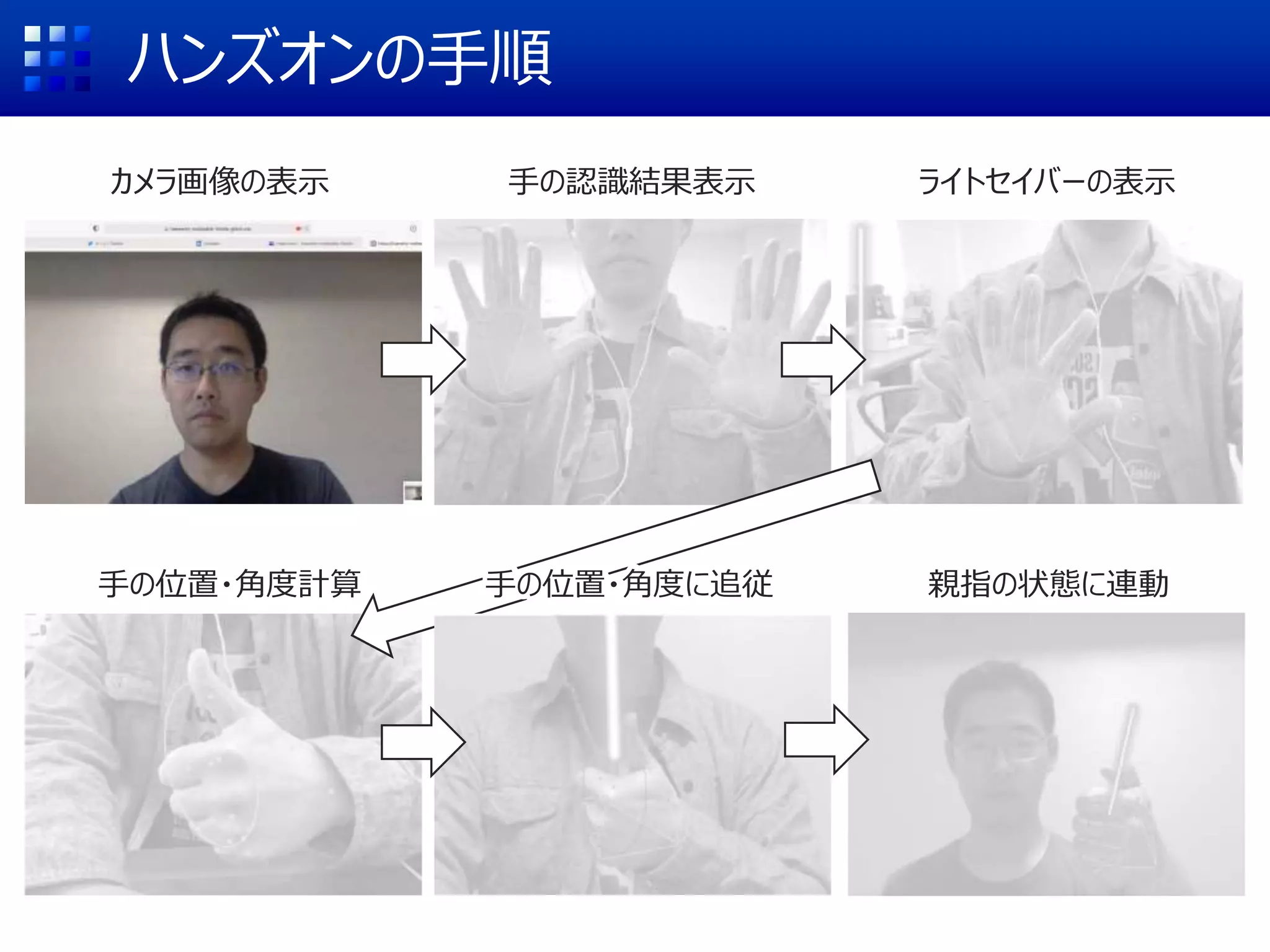

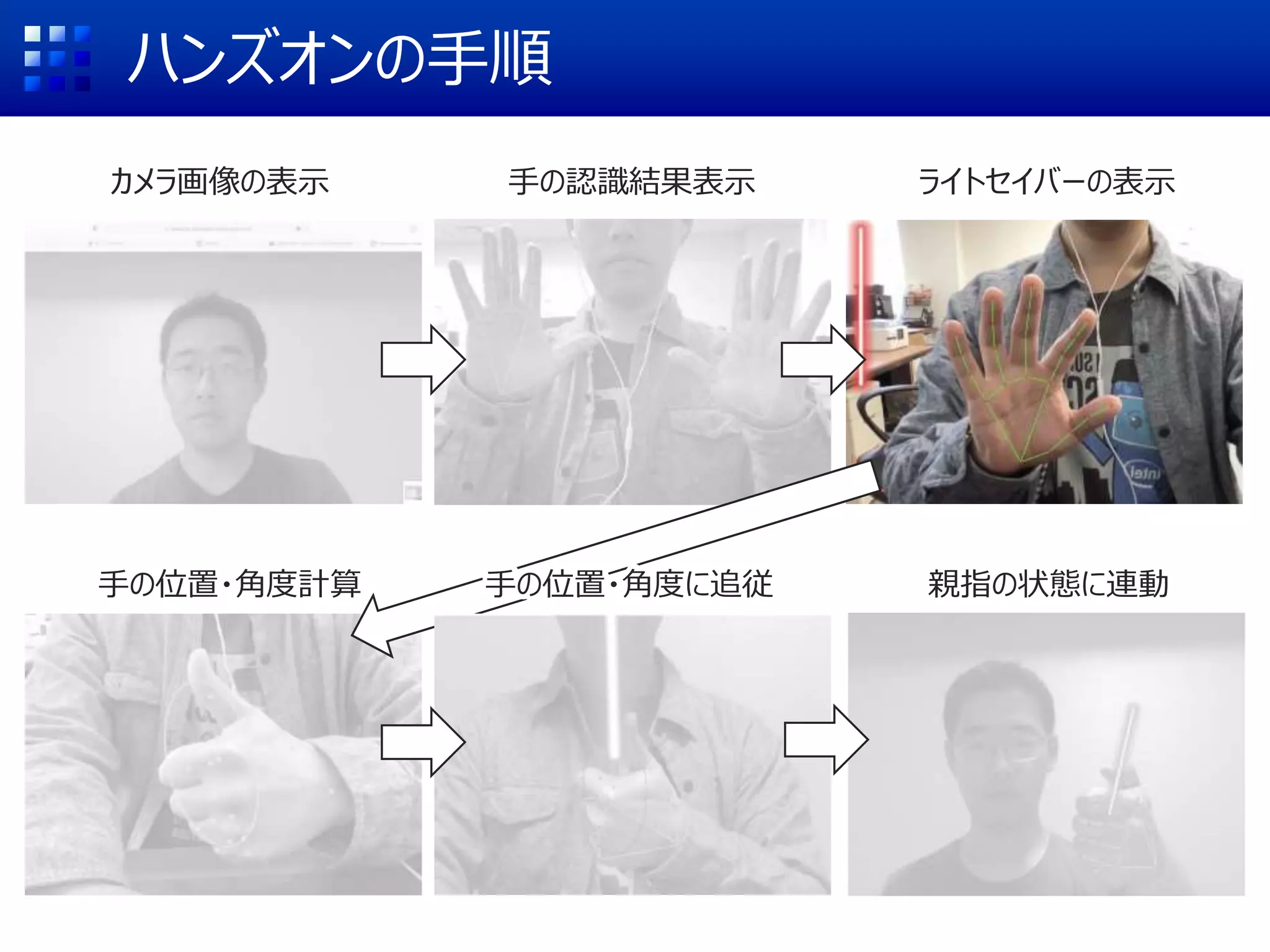

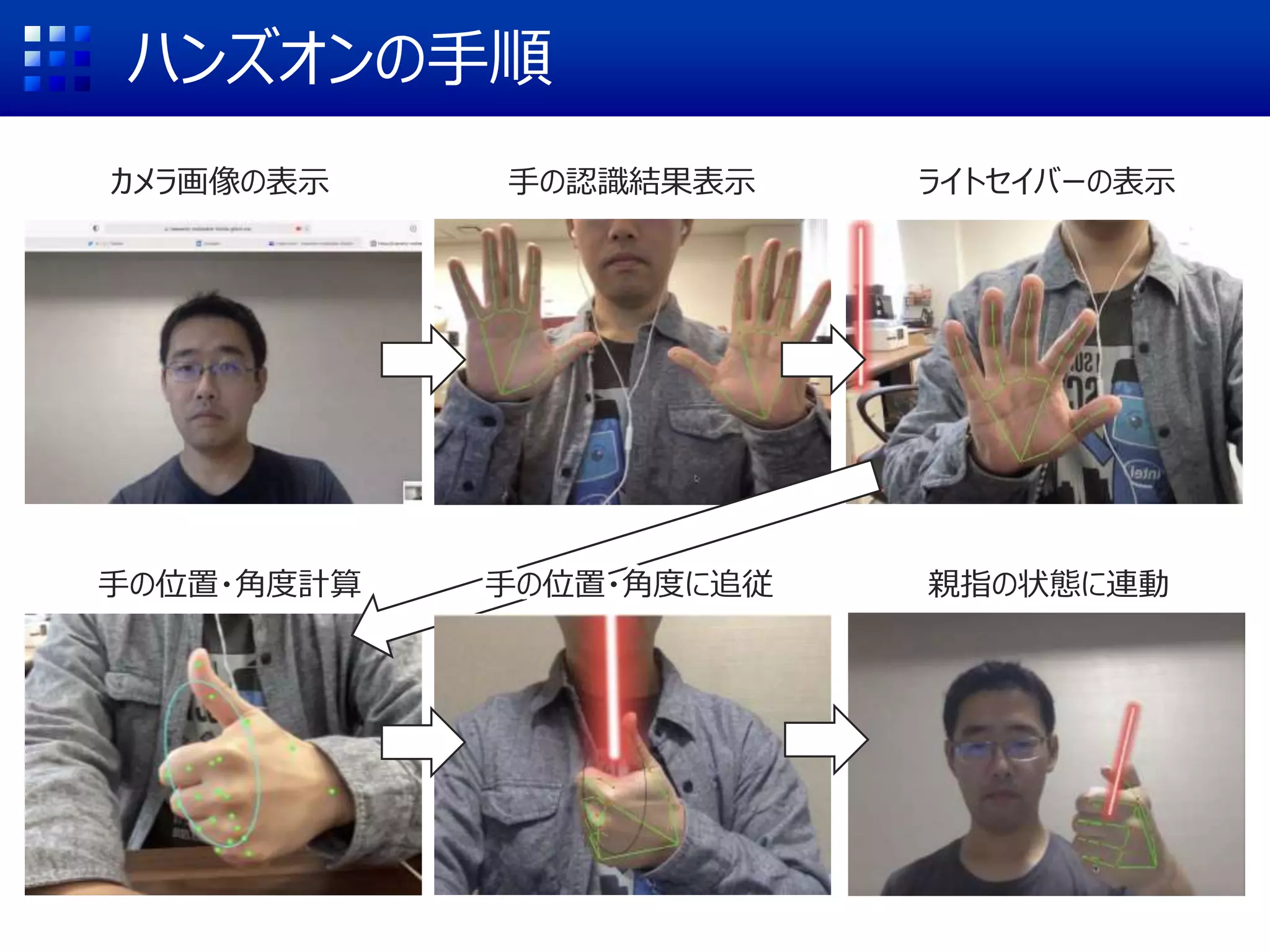

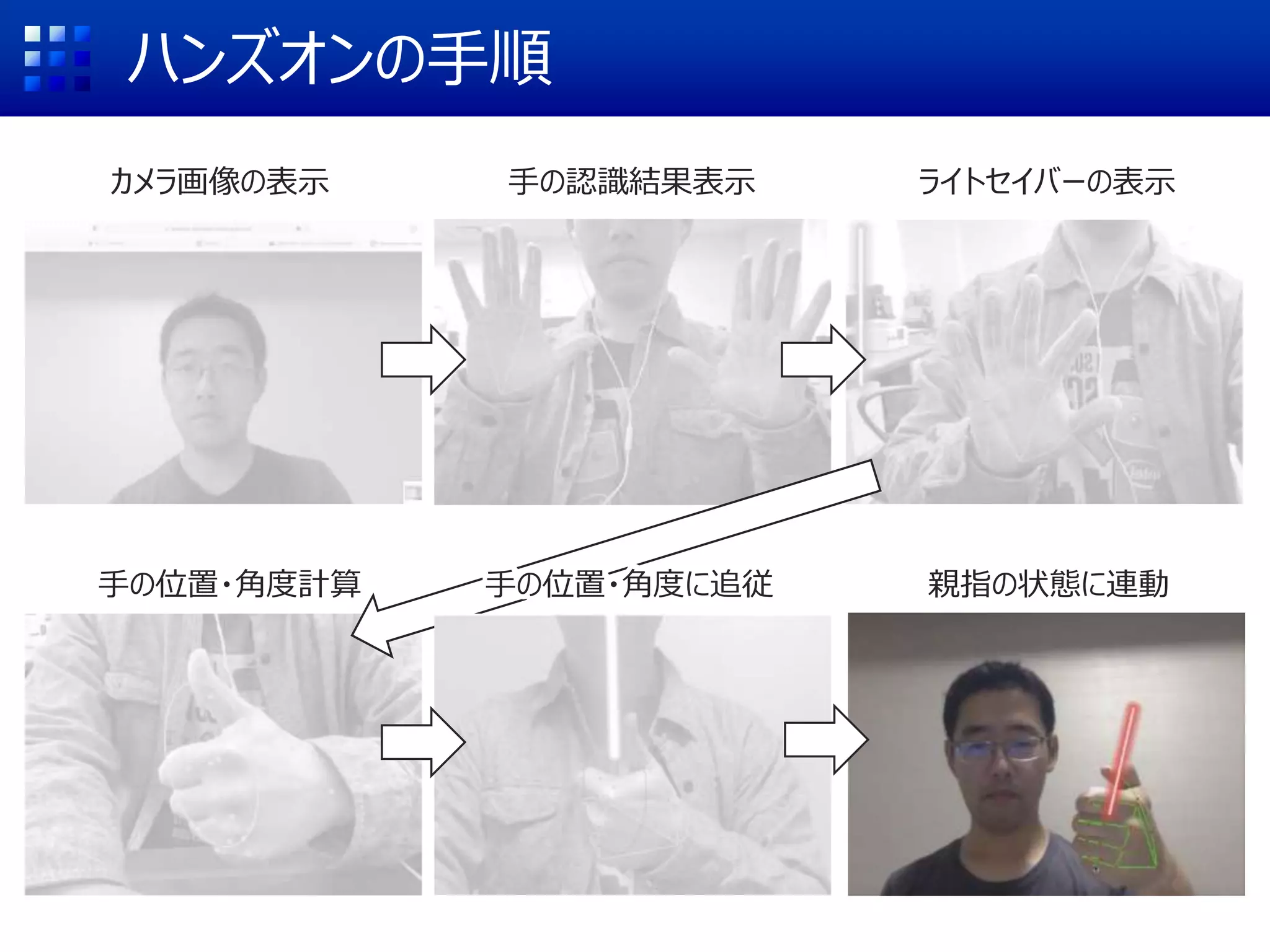

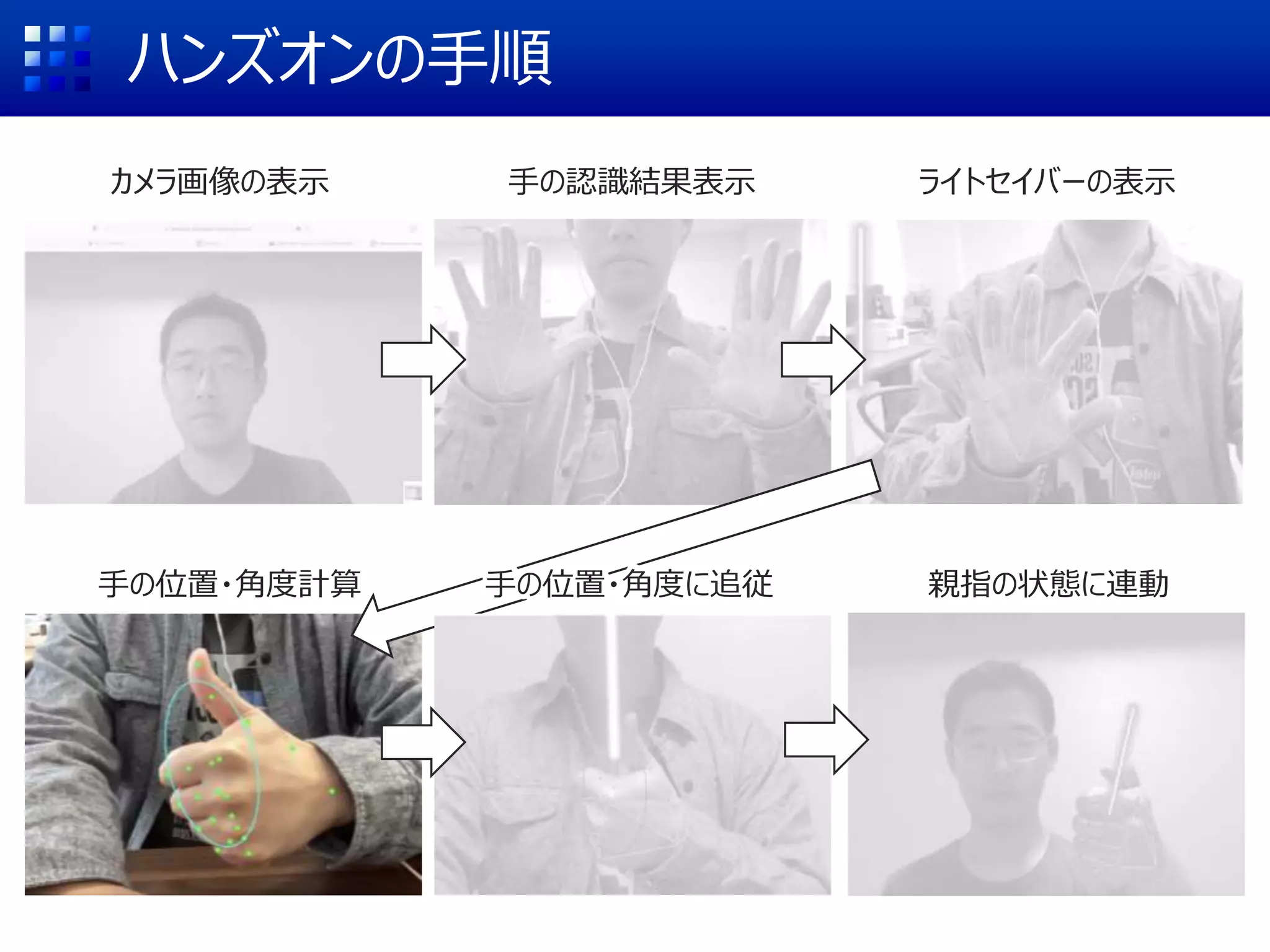

ハンズオンの手順
カメラ画像の表示手の認識結果表示ライトセイバーの表示
手の位置・角度計算手の位置・角度に追従親指の状態に連動

Lesson01

ライブラリの
読み込み
MediaPipeや
OpenCVでの
処理を記述
(今日のメイン)
描画領域等

描画領域等

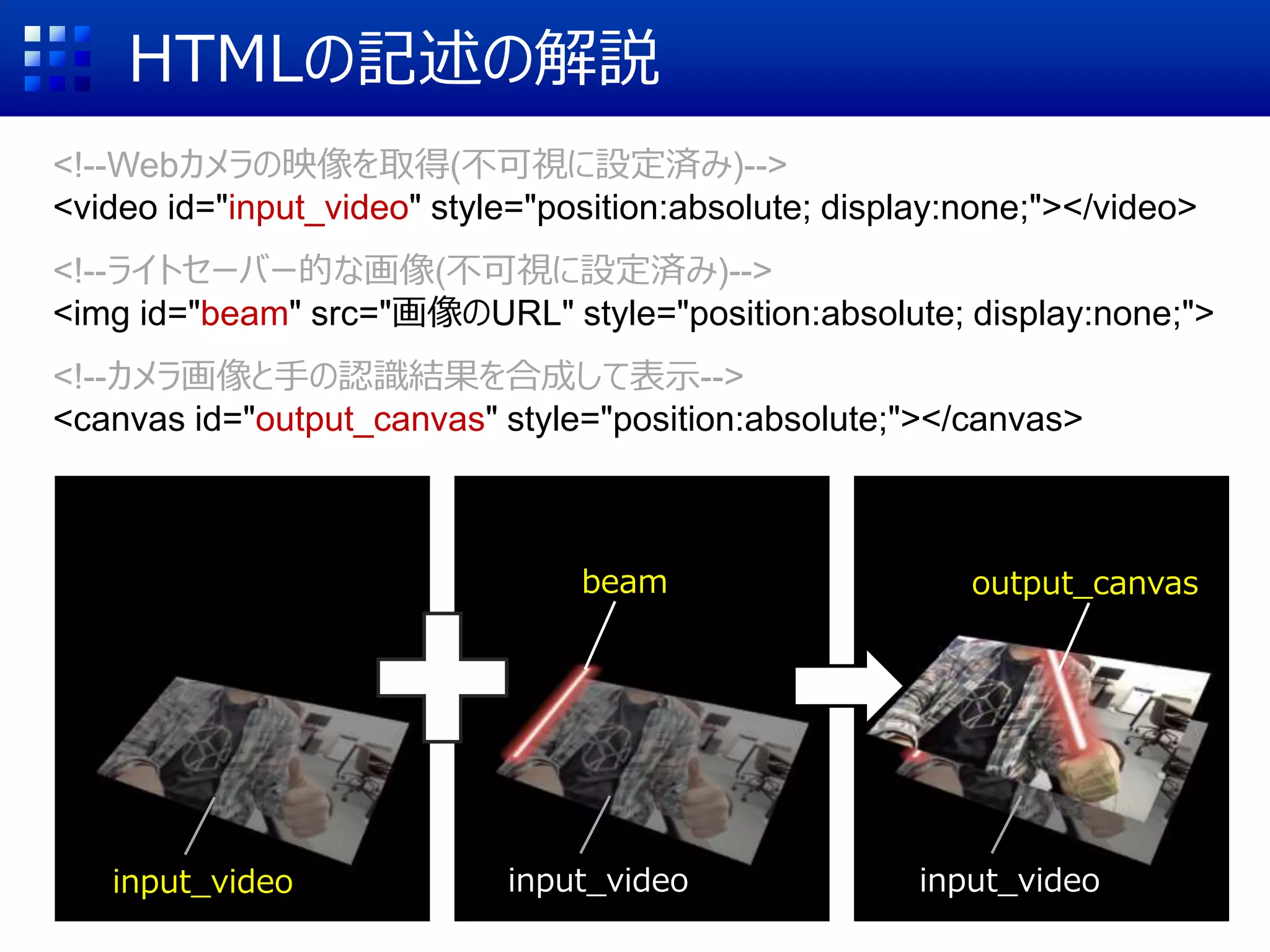

HTMLの記述の解説

<video id="input_video" style="position:absolute; display:none;"></video>

<img id="beam" src="画像のURL" style="position:absolute; display:none;">

<canvas id="output_canvas" style="position:absolute;"></canvas>
input_video
beam
input_video
output_canvas
input_video

ライブラリの
読み込み

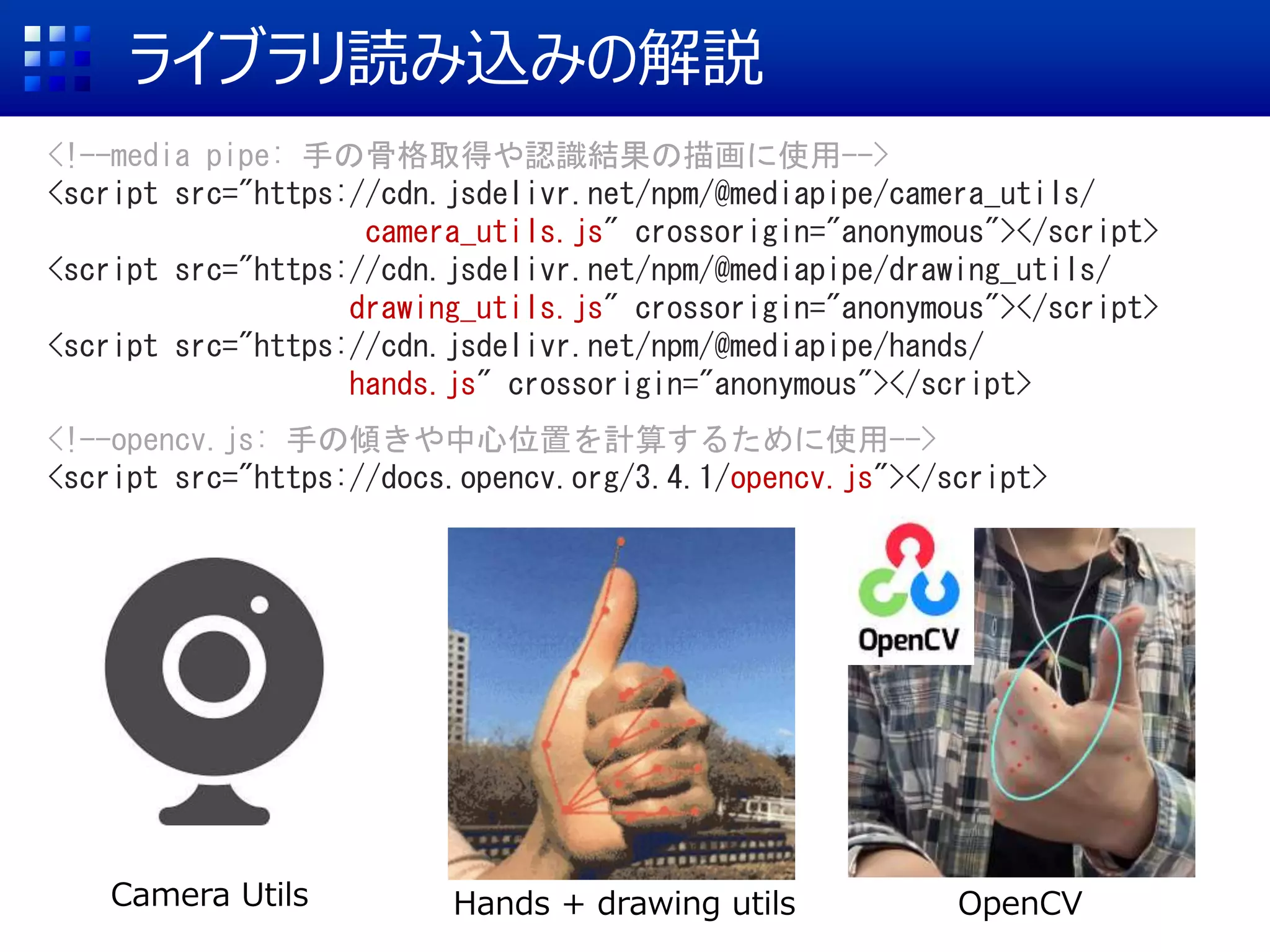

ライブラリ読み込みの解説

<script src="https://cdn.jsdelivr.net/npm/@mediapipe/camera_utils/
camera_utils.js" crossorigin="anonymous"></script>
<script src="https://cdn.jsdelivr.net/npm/@mediapipe/drawing_utils/
drawing_utils.js" crossorigin="anonymous"></script>
<script src="https://cdn.jsdelivr.net/npm/@mediapipe/hands/
hands.js" crossorigin="anonymous"></script>

<script src="https://docs.opencv.org/3.4.1/opencv.js"></script>
OpenCV
Camera Utils Hands + drawing utils

MediaPipeや
OpenCVでの
処理を記述
(今日のメイン)

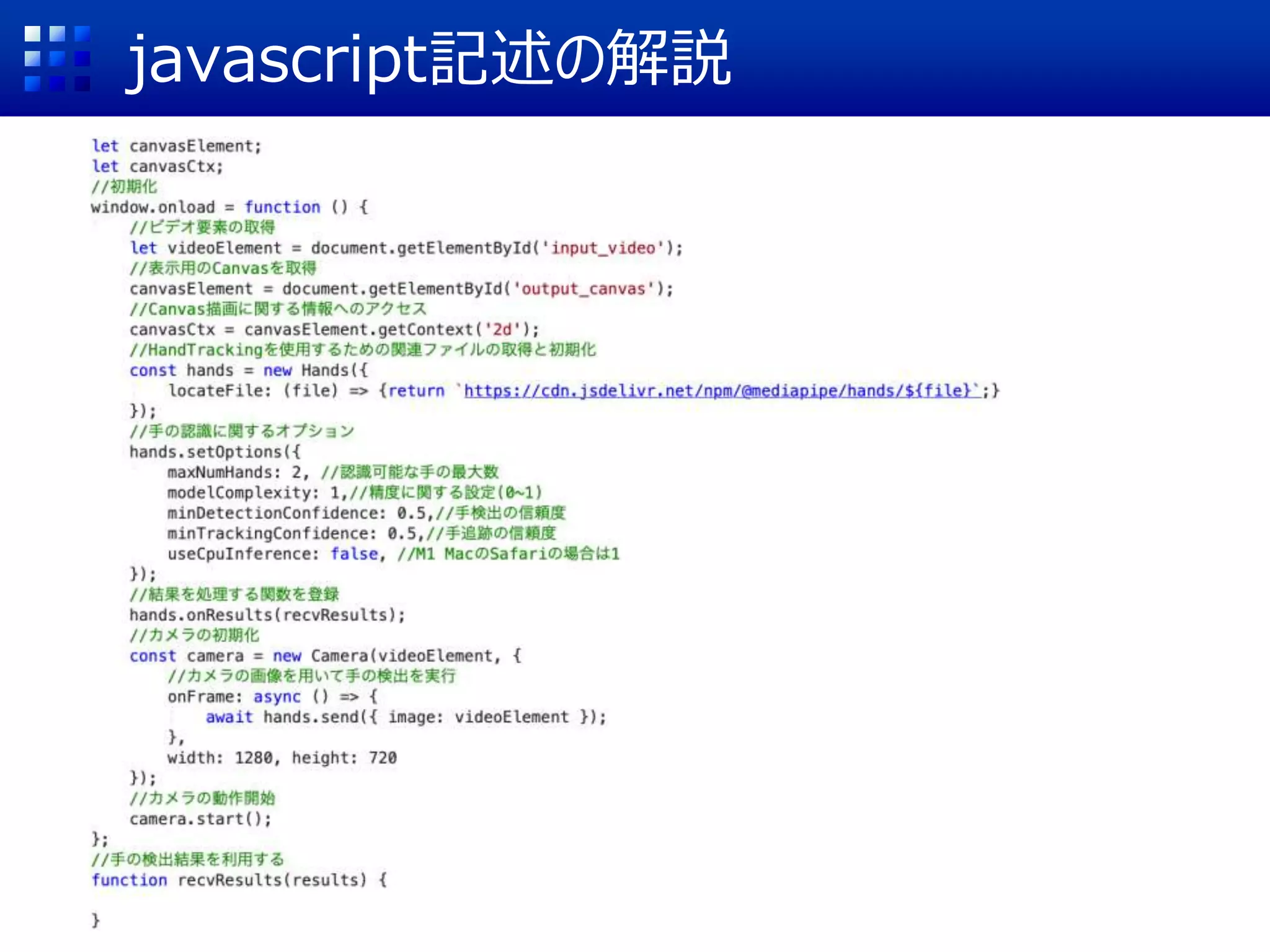

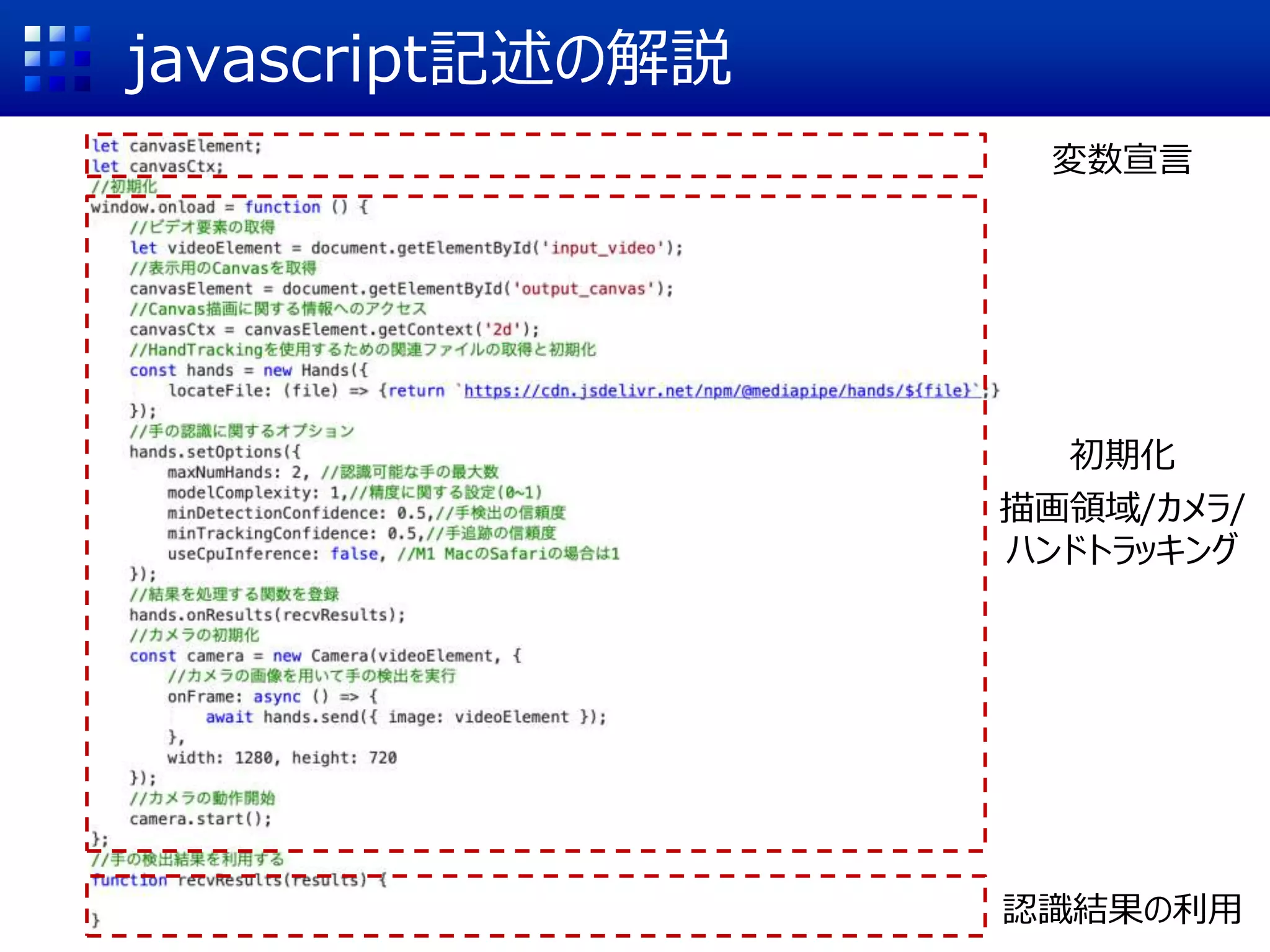

javascript記述の解説

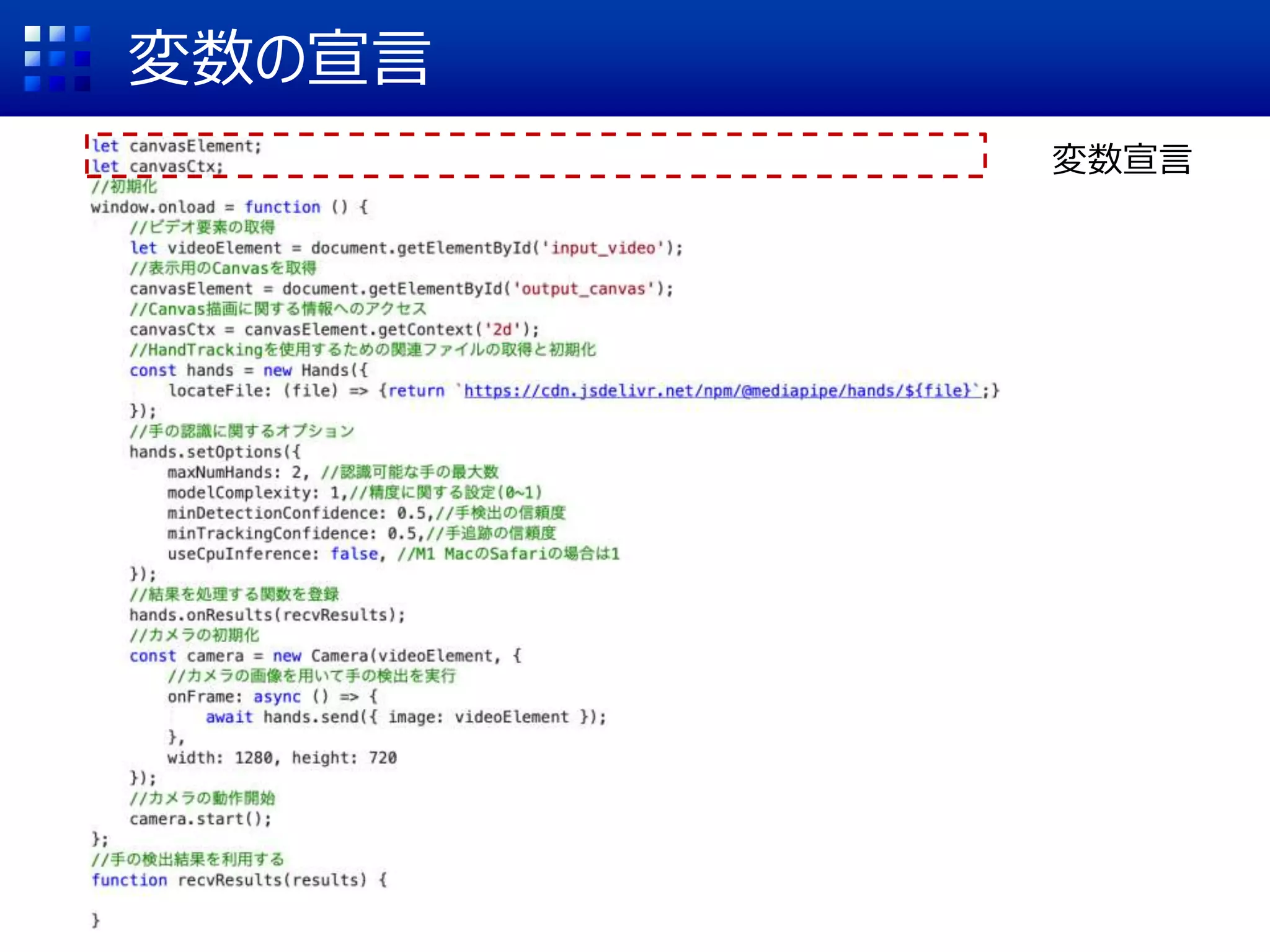

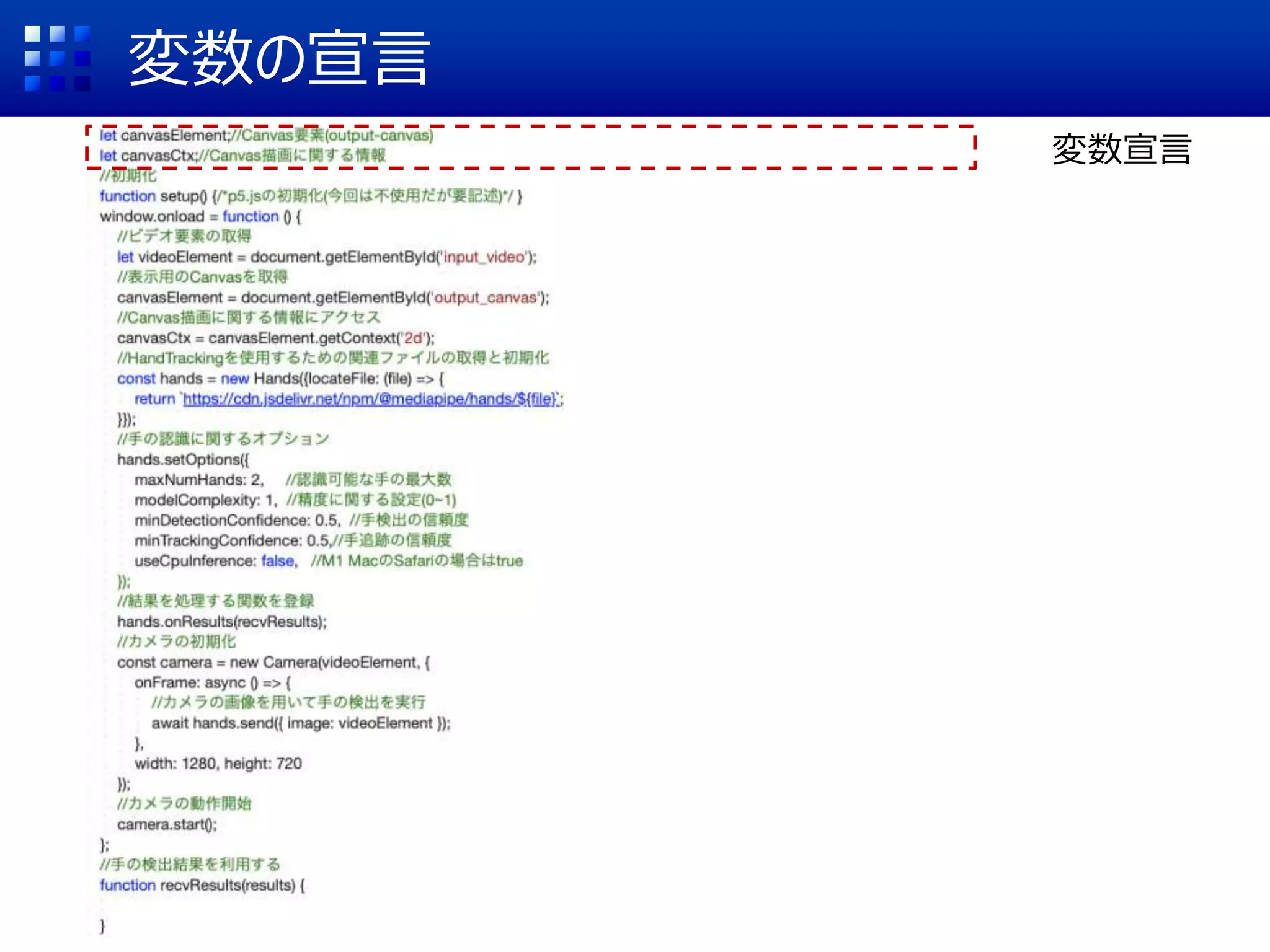

変数宣言
初期化
描画領域/カメラ/
ハンドトラッキング
認識結果の利用

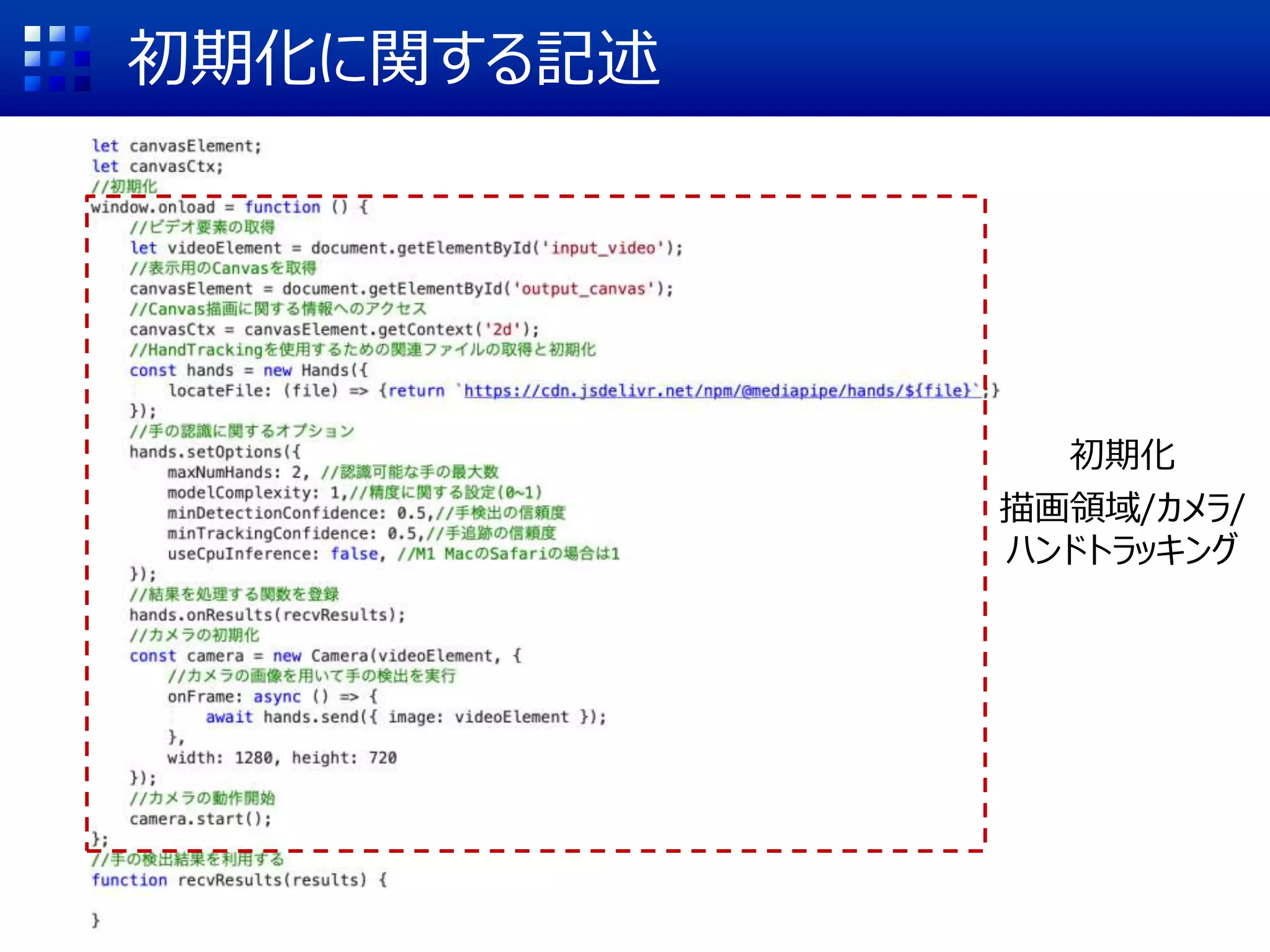

初期化に関する記述
初期化
描画領域/カメラ/
ハンドトラッキング

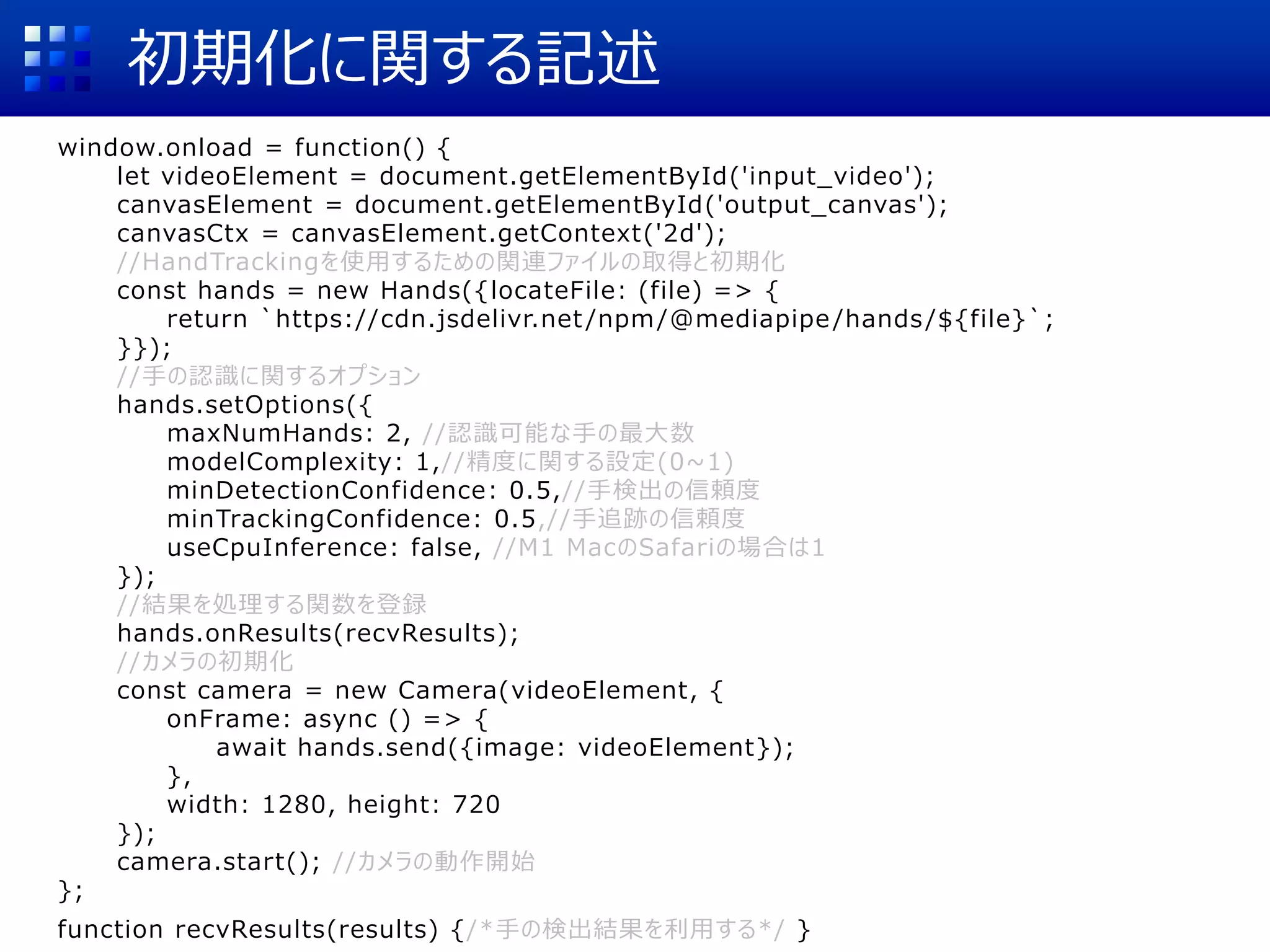

初期化に関する記述
window.onload = function() {
let videoElement = document.getElementById('input_video');
canvasElement = document.getElementById('output_canvas');
canvasCtx = canvasElement.getContext('2d');
//HandTrackingを使用するための関連ファイルの取得と初期化
const hands = new Hands({locateFile: (file) => {
return `https://cdn.jsdelivr.net /npm/@mediapipe/hands/${file}`;
}});
//手の認識に関するオプション
hands.setOptions({
maxNumHands: 2, //認識可能な手の最大数
modelComplexity: 1,//精度に関する設定(0~1)
minDetectionConfidence: 0.5,//手検出の信頼度
minTrackingConfidence: 0.5,//手追跡の信頼度
useCpuInference: false, //M1 MacのSafariの場合は1
});
//結果を処理する関数を登録
hands.onResults(recvResults);
//カメラの初期化
const camera = new Camera(videoElement, {
onFrame: async () => {
await hands.send({image: videoElement});
},
width: 1280, height: 720
});
camera.start(); //カメラの動作開始
};
function recvResults(results) {/*手の検出結果を利用する*/ }

HTMLの要素との関連付け
let videoElement = document.getElementById('input_video'); //ビデオ要素の取得
canvasElement = document.getElementById('output_canvas'); //表示用のCanvasを取得
canvasCtx = canvasElement.getContext('2d'); //Canvas描画に関する情報にアクセス
return `https://cdn.jsdelivr.net/npm/@mediapipe/hands/${file}`;
}});
hands.setOptions({
});
},
});
camera.start();
};

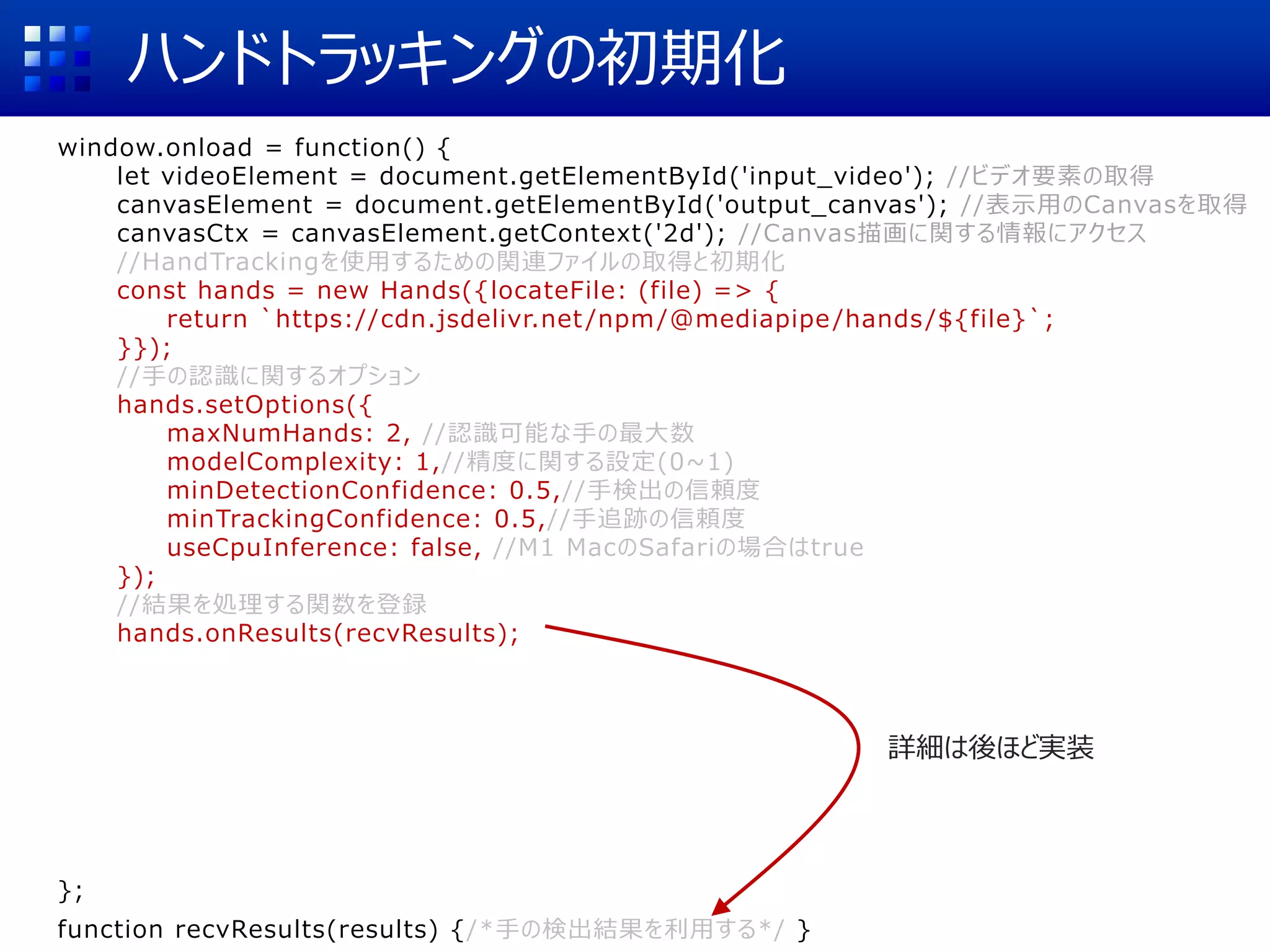

ハンドトラッキングの初期化
let videoElement = document.getElementById('input_video'); //ビデオ要素の取得
canvasElement = document.getElementById('output_canvas'); //表示用のCanvasを取得
canvasCtx = canvasElement.getContext('2d'); //Canvas描画に関する情報にアクセス
}});
hands.setOptions({
useCpuInference: false, //M1 MacのSafariの場合はtrue
});
},
});
};
詳細は後ほど実装

カメラの初期化と起動
}});
hands.setOptions({
});
},
});
};
videoElementの映像を
ハンドトラッキング処理に渡す
画像サイズを設定

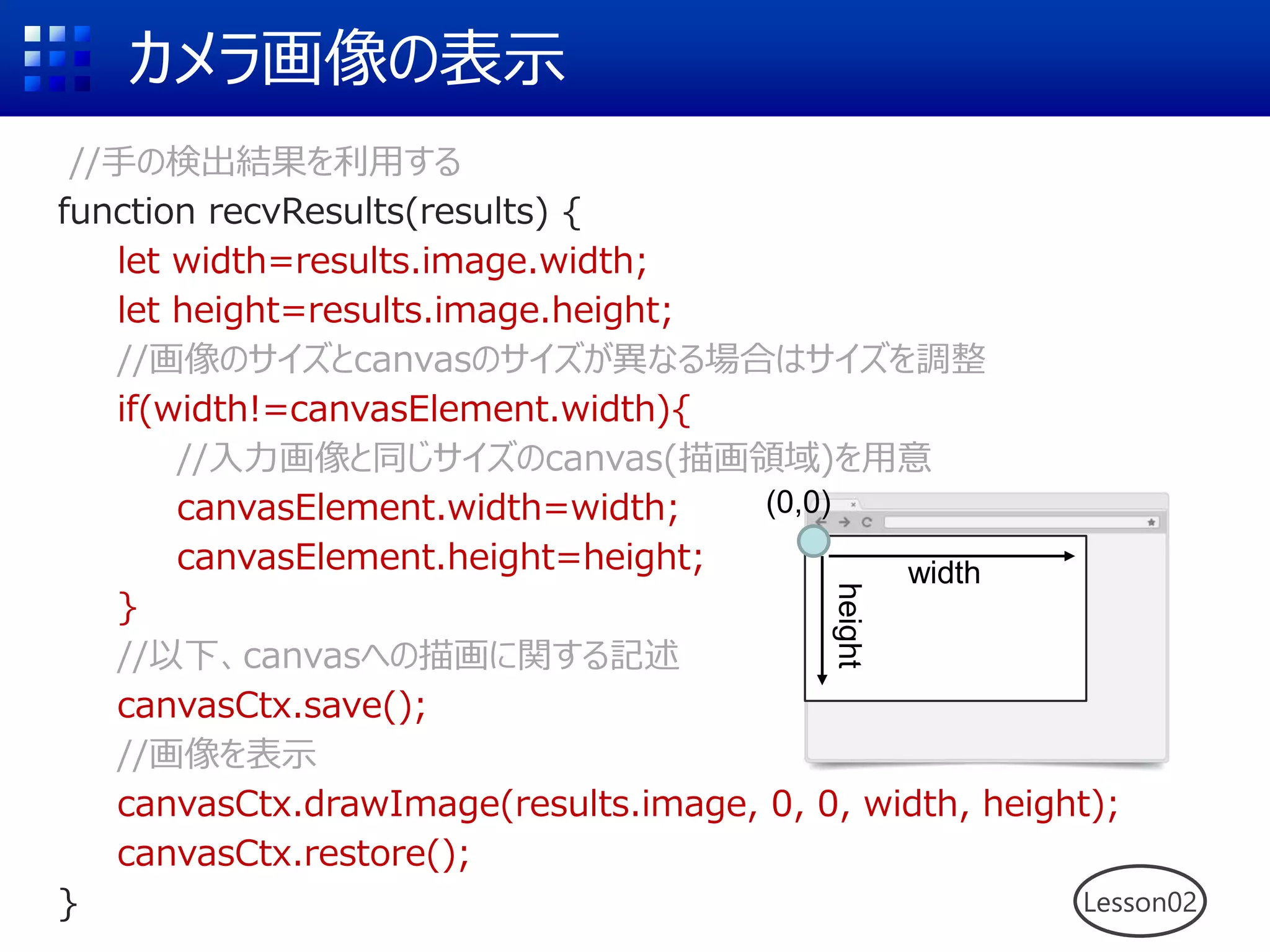

カメラ画像の表示
//手の検出結果を利用する
function recvResults(results) {
let width=results.image.width;
let height=results.image.height;
//画像のサイズとcanvasのサイズが異なる場合はサイズを調整
if(width!=canvasElement.width){
//入力画像と同じサイズのcanvas(描画領域)を用意
canvasElement.width=width;
canvasElement.height=height;
}
//以下、canvasへの描画に関する記述
canvasCtx.save();
//画像を表示
canvasCtx.drawImage(results.image, 0, 0, width, height);
canvasCtx.restore();
} Lesson02
(0,0)
width
height

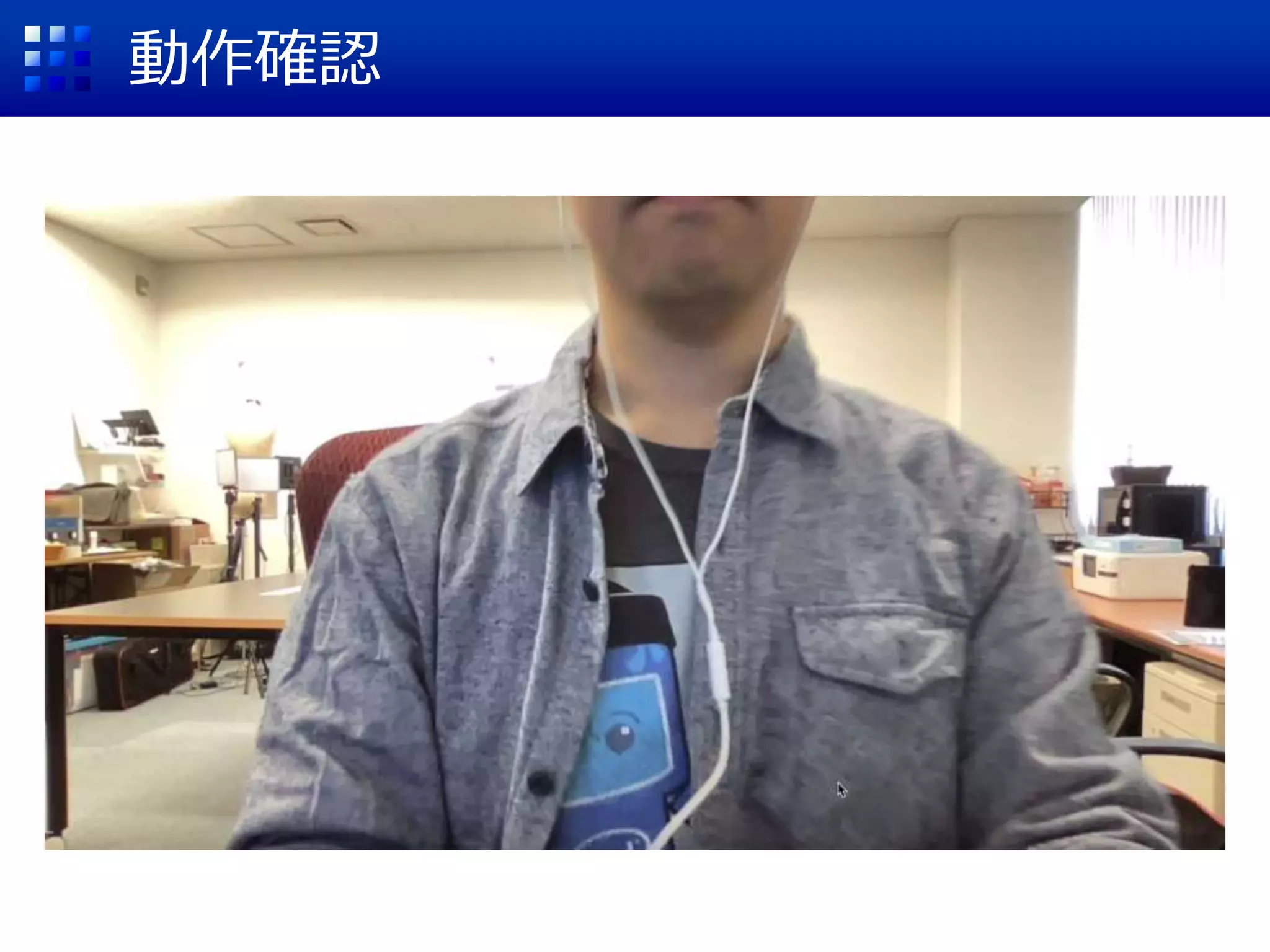

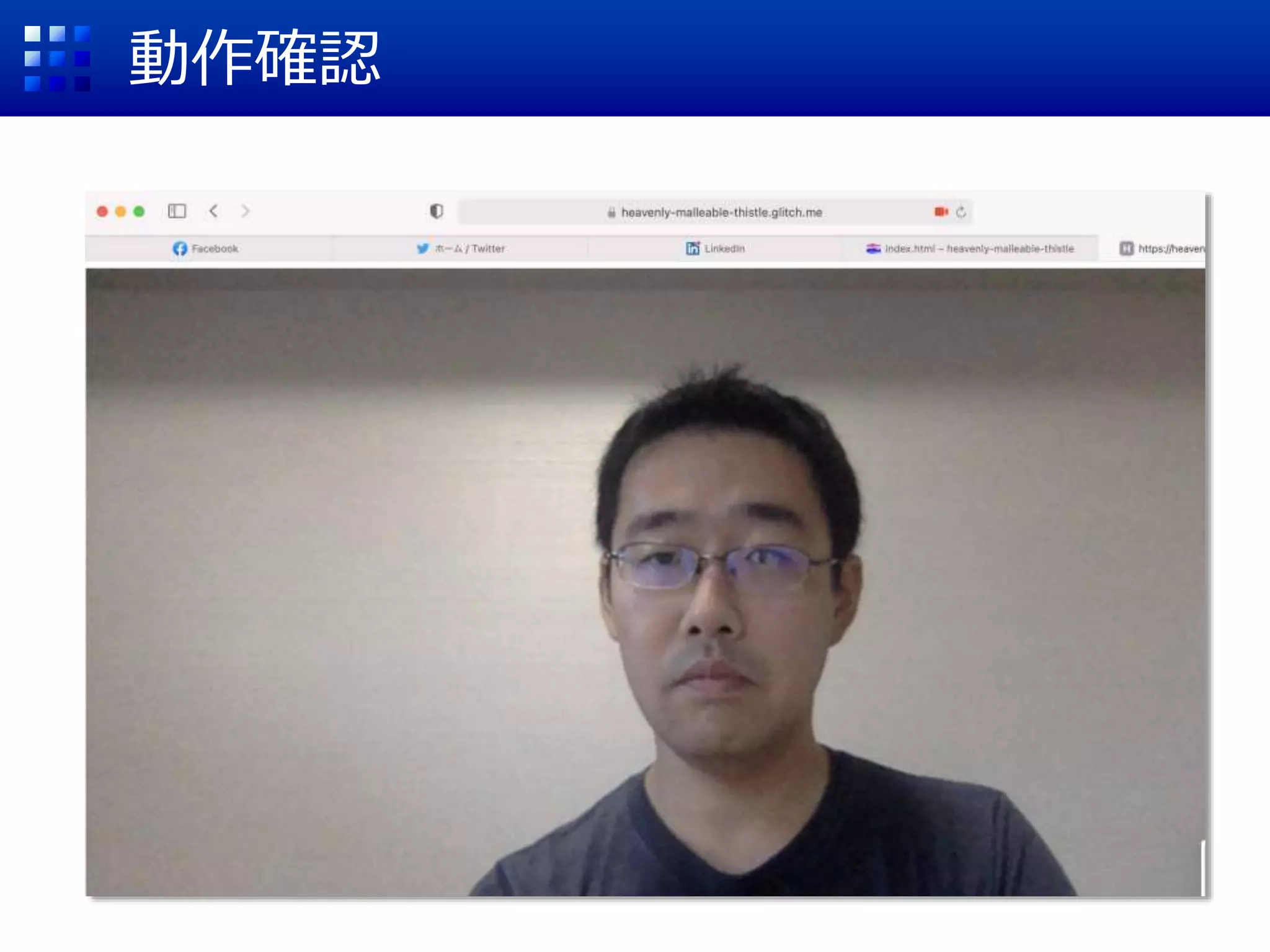

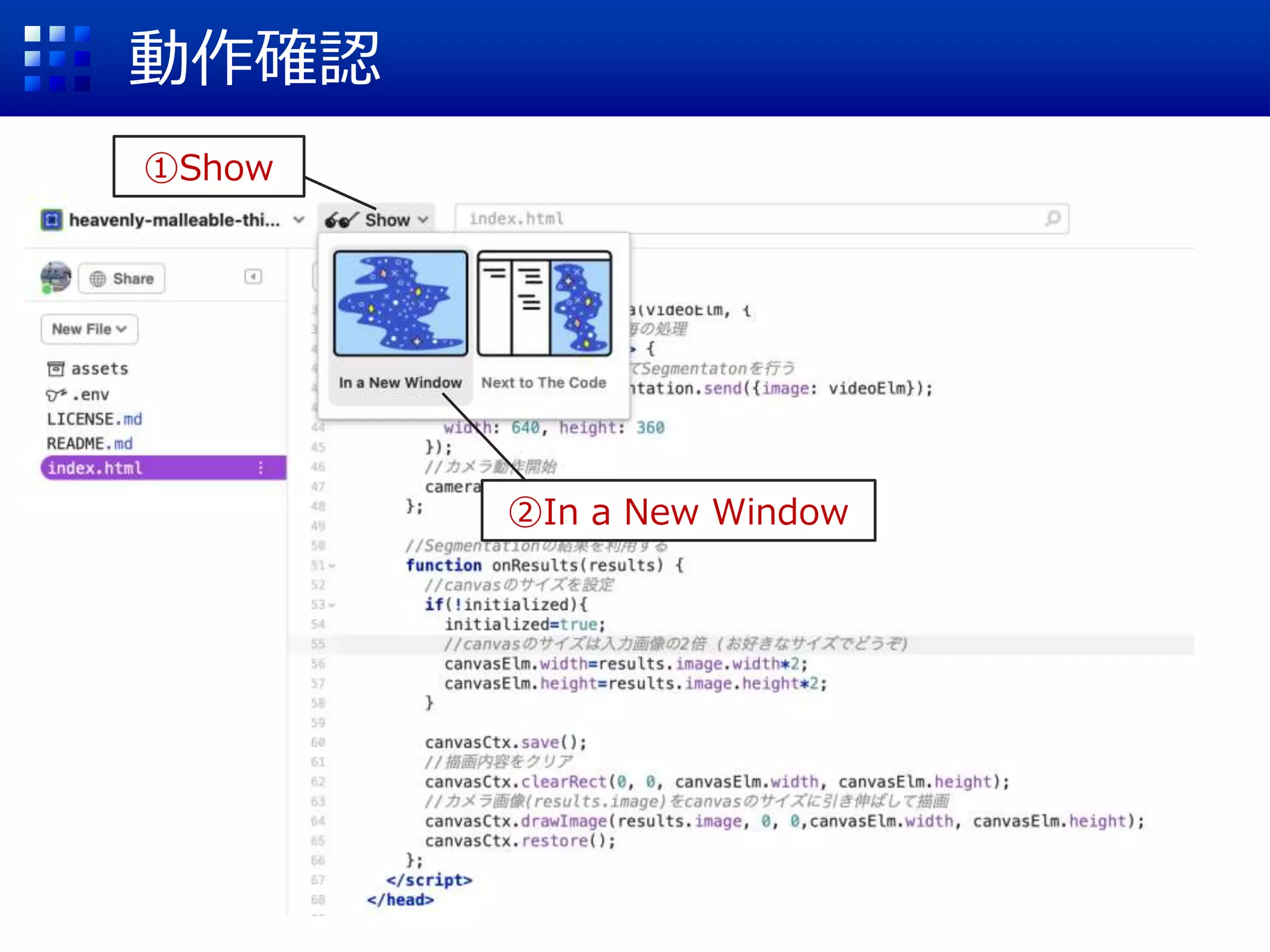

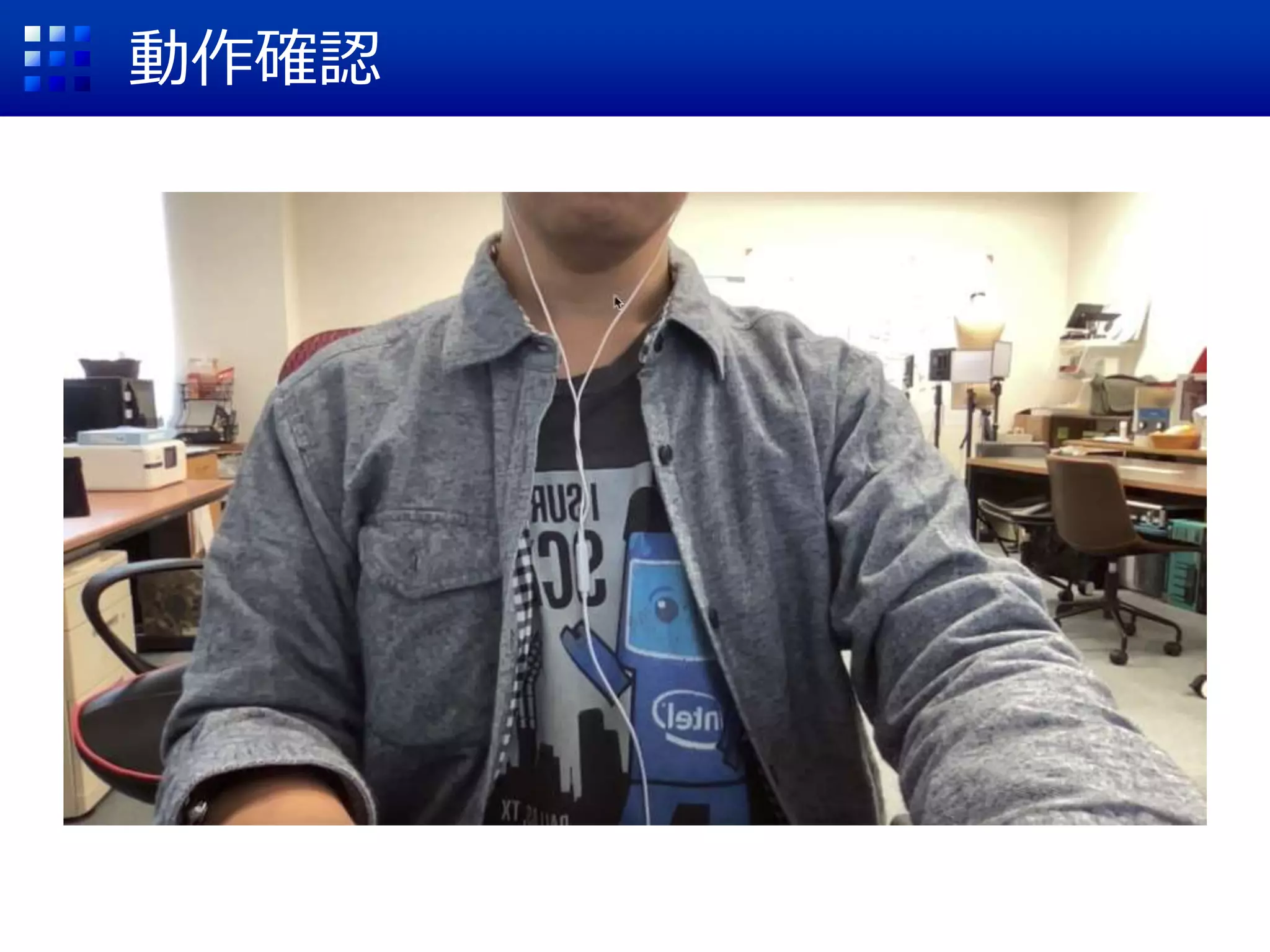

動作確認
①Show
②In a New Window

ハンドトラッキング結果の表示
Lesson03
canvasCtx.save();
//画像を表示
canvasCtx.drawImage(results.image, 0, 0, width, height);
//手を検出したならばtrue
if (results.multiHandLandmarks) {
//見つけた手の数だけ処理を繰り返す
for (const landmarks of results.multiHandLandmarks) {
//骨格を描画
drawConnectors(canvasCtx, landmarks, HAND_CONNECTIONS,
{color: '#00FF00', lineWidth: 2});
//関節を描画
drawLandmarks(canvasCtx, landmarks, {
color: '#FF0000', lineWidth: 1,radius:2});
}
}

MediaPipe Handsのパラメータをいじろう
• 画像の左右反転
• 認識する手の数の上限の変更

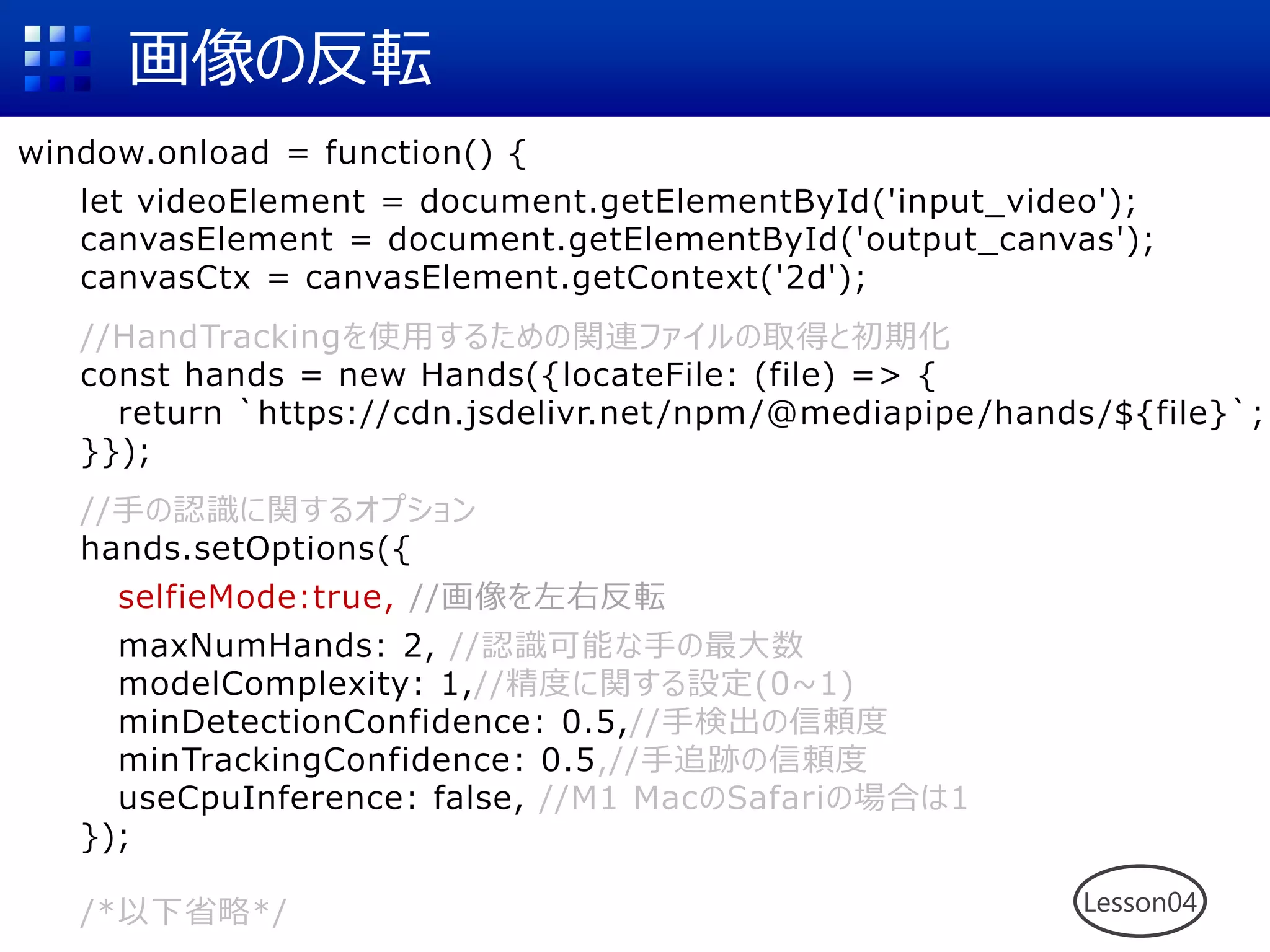

画像の反転
}});
hands.setOptions({
selfieMode:true, //画像を左右反転
});
/*以下省略*/ Lesson04

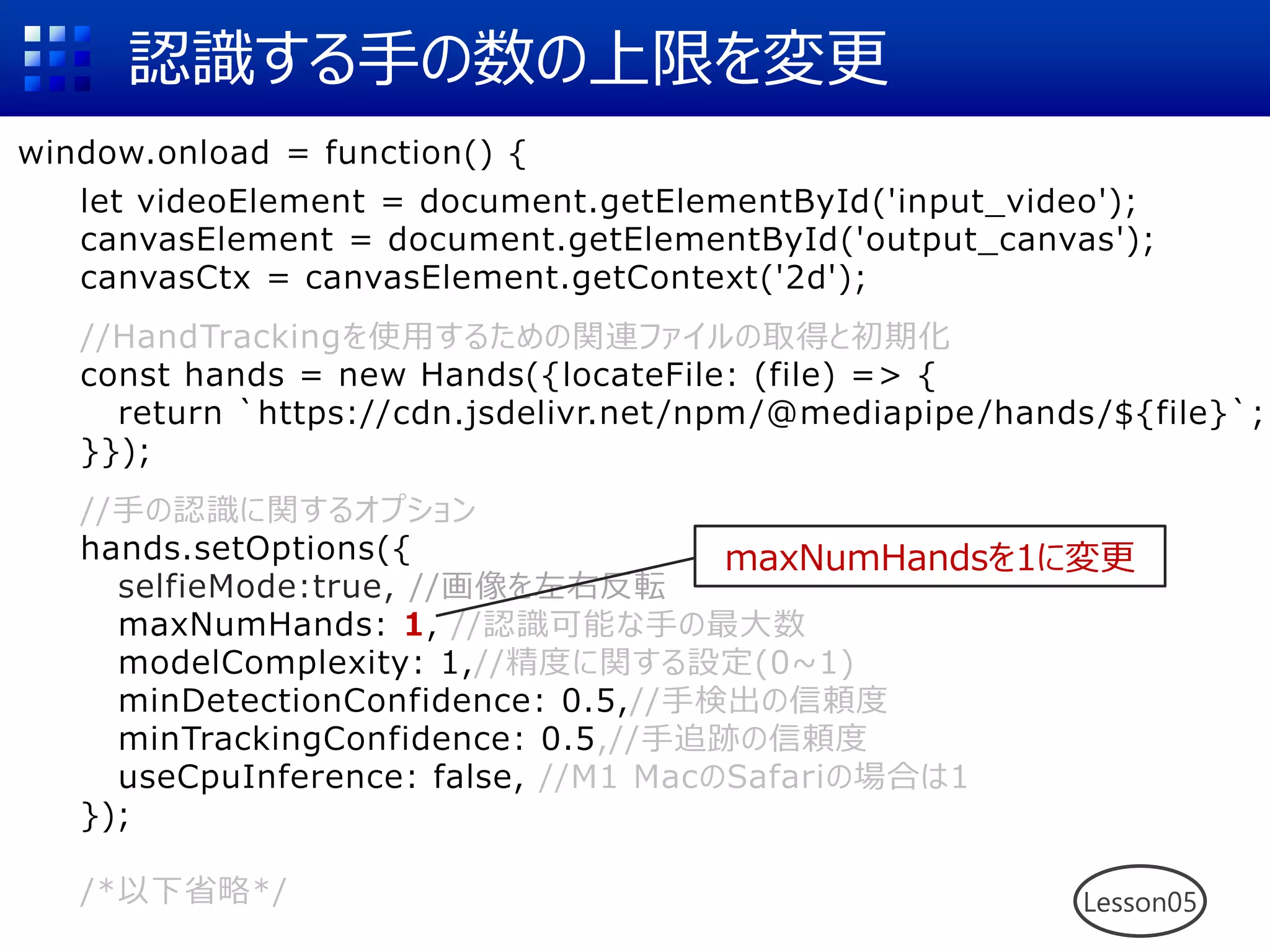

認識する手の数の上限を変更
}});
hands.setOptions({
selfieMode:true, //画像を左右反転
});
/*以下省略*/ Lesson05
maxNumHandsを1に変更

画像をスクリプトで扱う準備
let canvasElement;
let canvasCtx;
let beam; //ライトセイバー的な画像
//初期化
//画像の読み込み
beam = document.getElementById("beam");
let videoElement = document.getElementById('input_video’);
}});
hands.setOptions({
/*省略*/
});
Lesson06

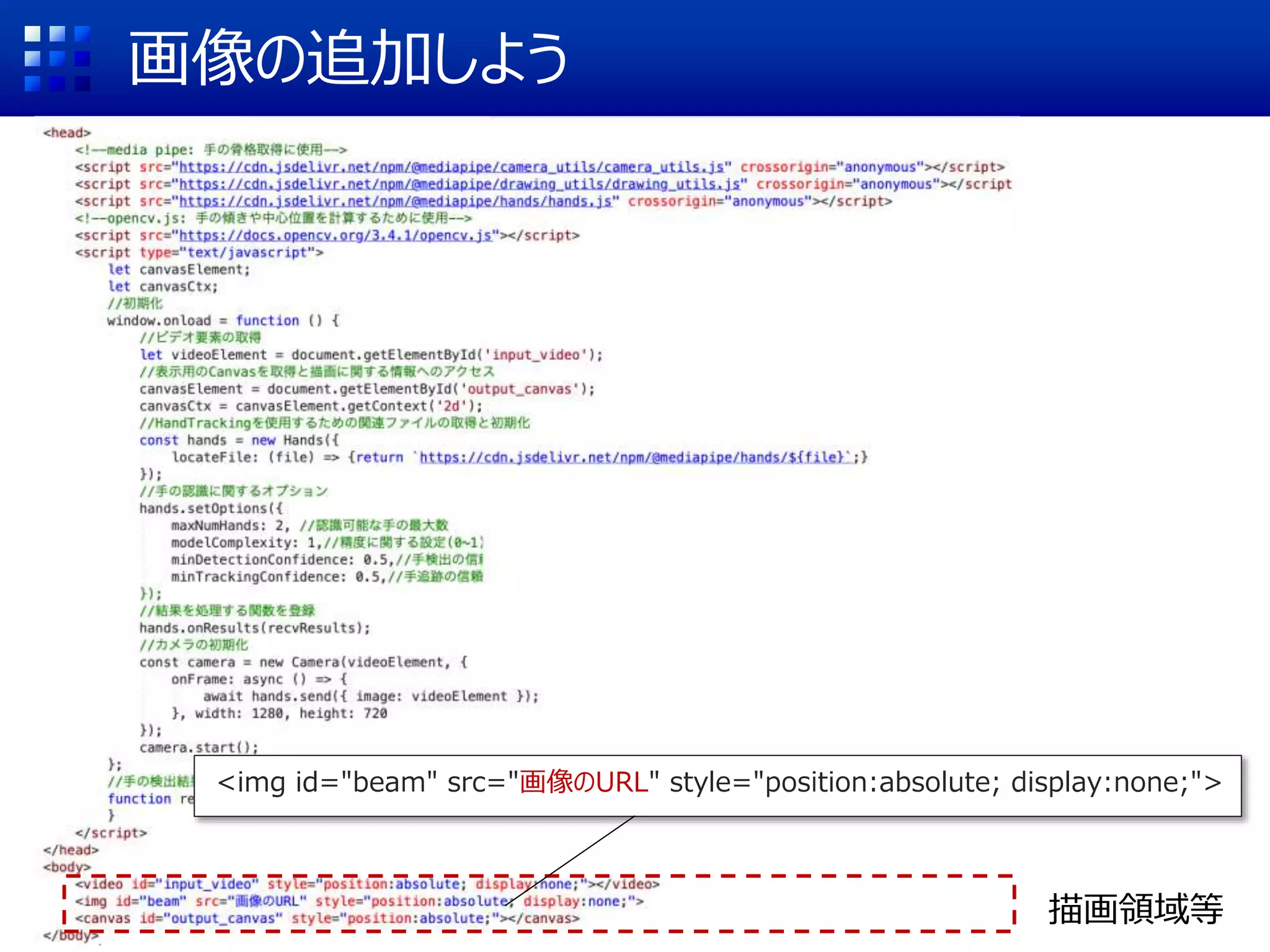

画像の追加しよう
描画領域等

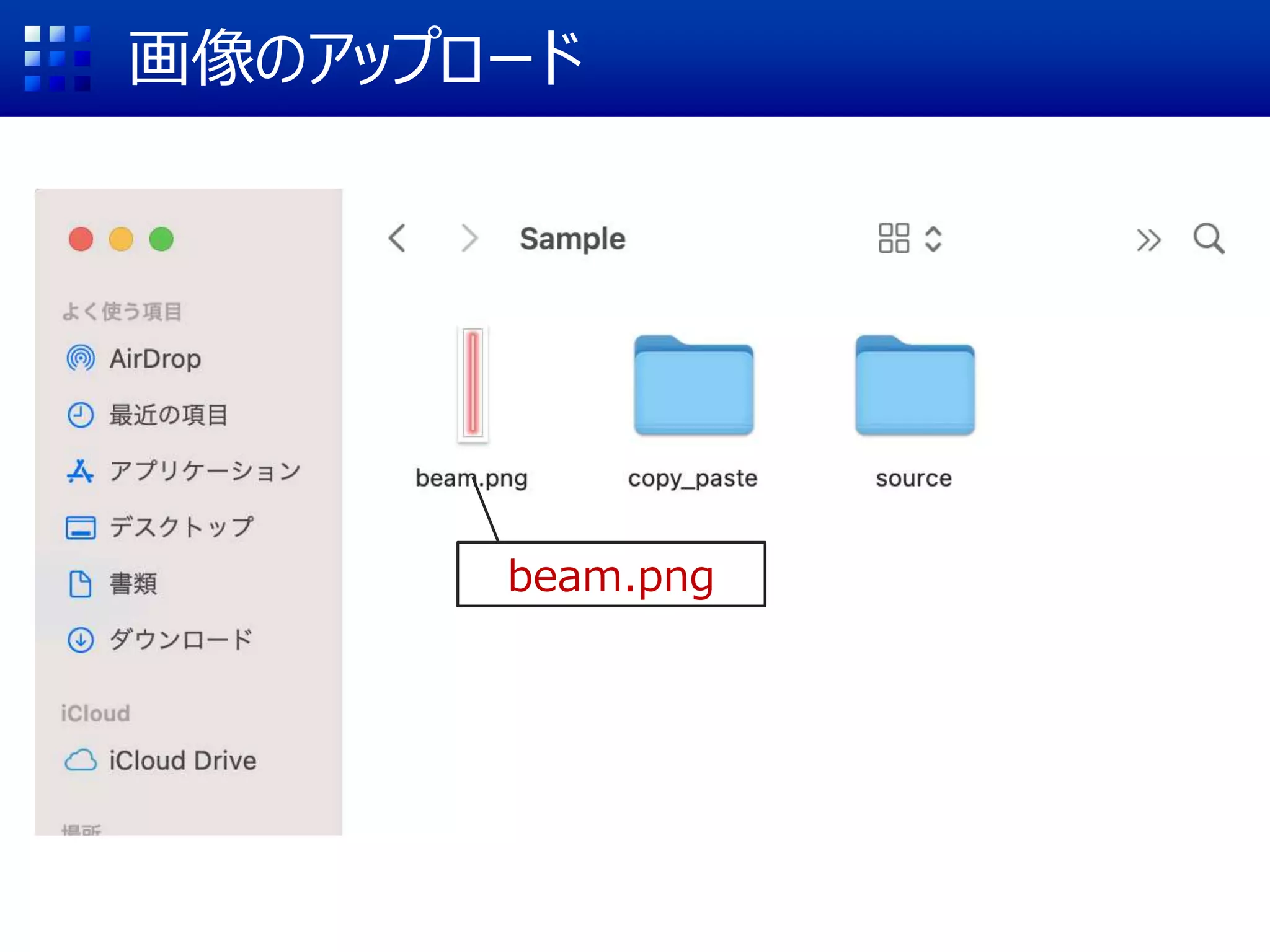

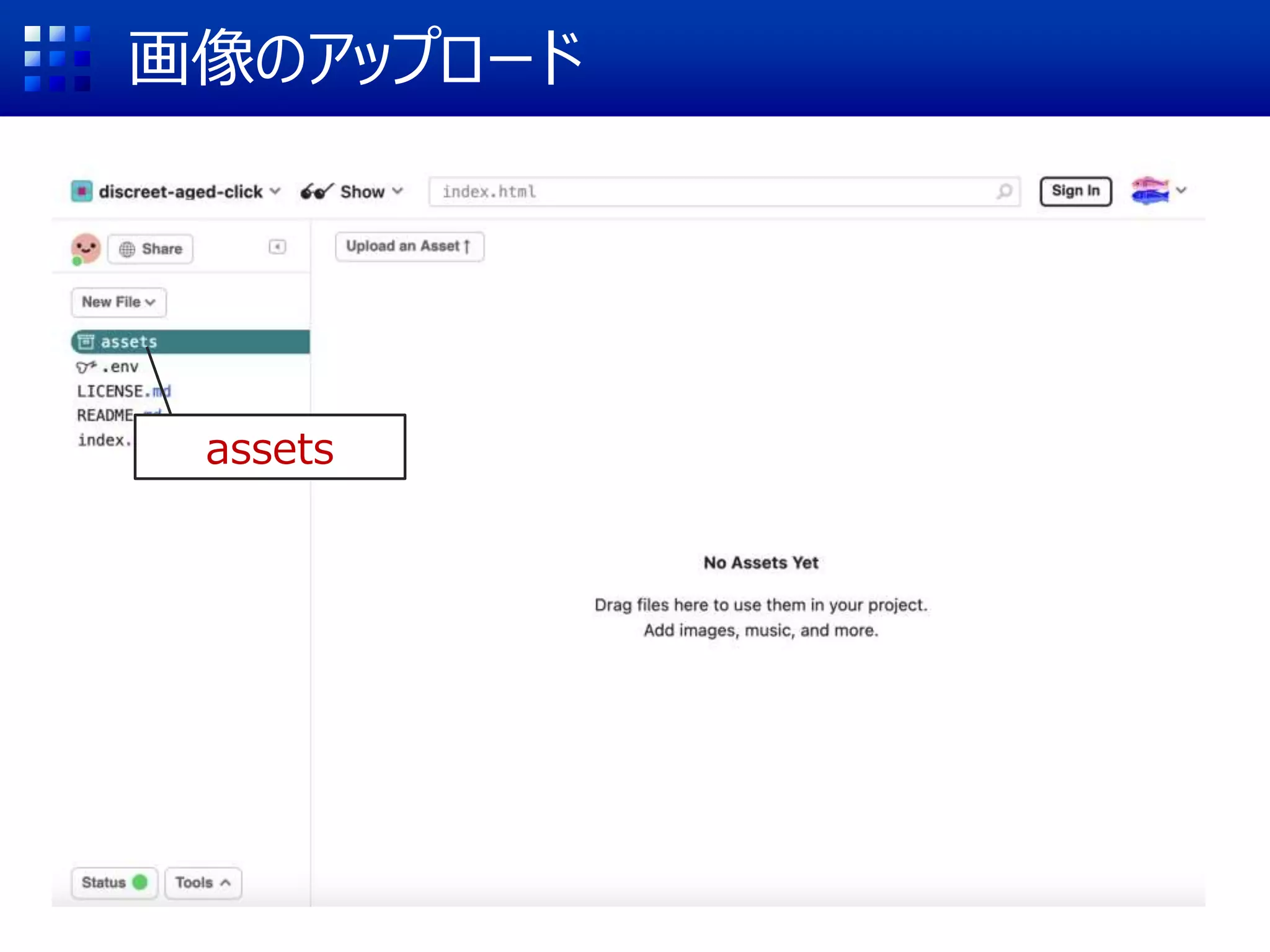

画像のアップロード
assets

Upload an Asset


画像をクリック

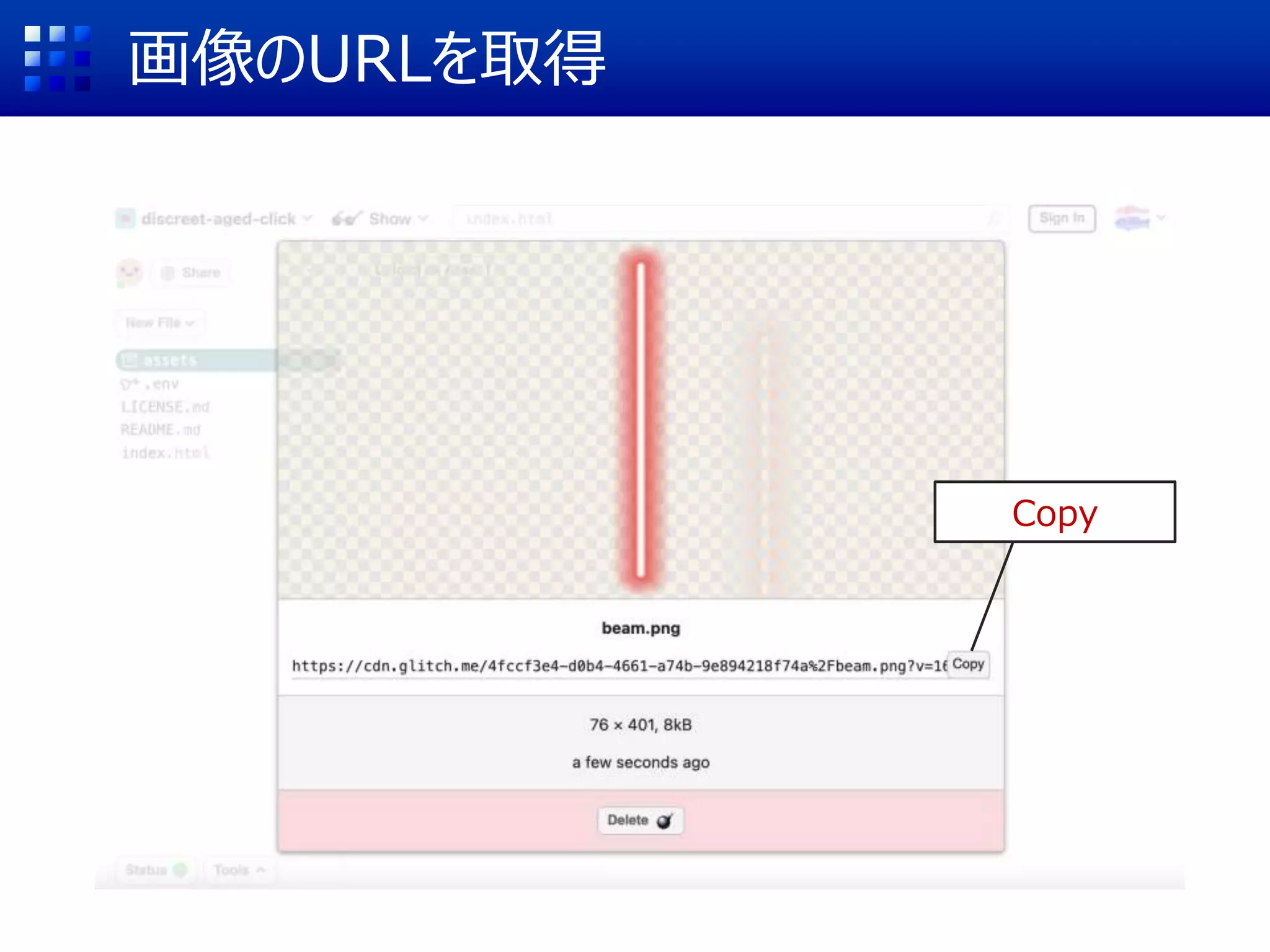

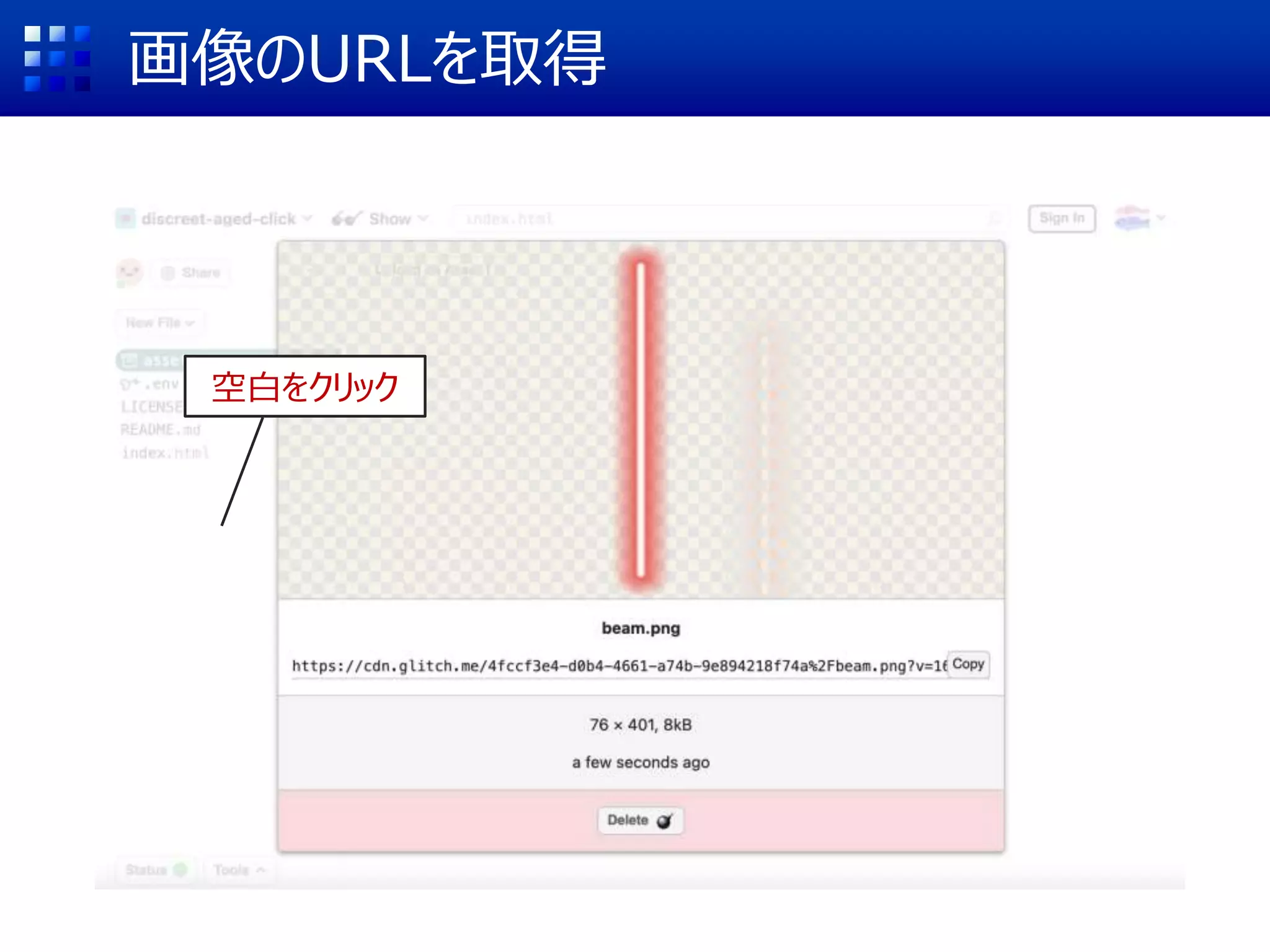

画像のURLを取得
空白をクリック

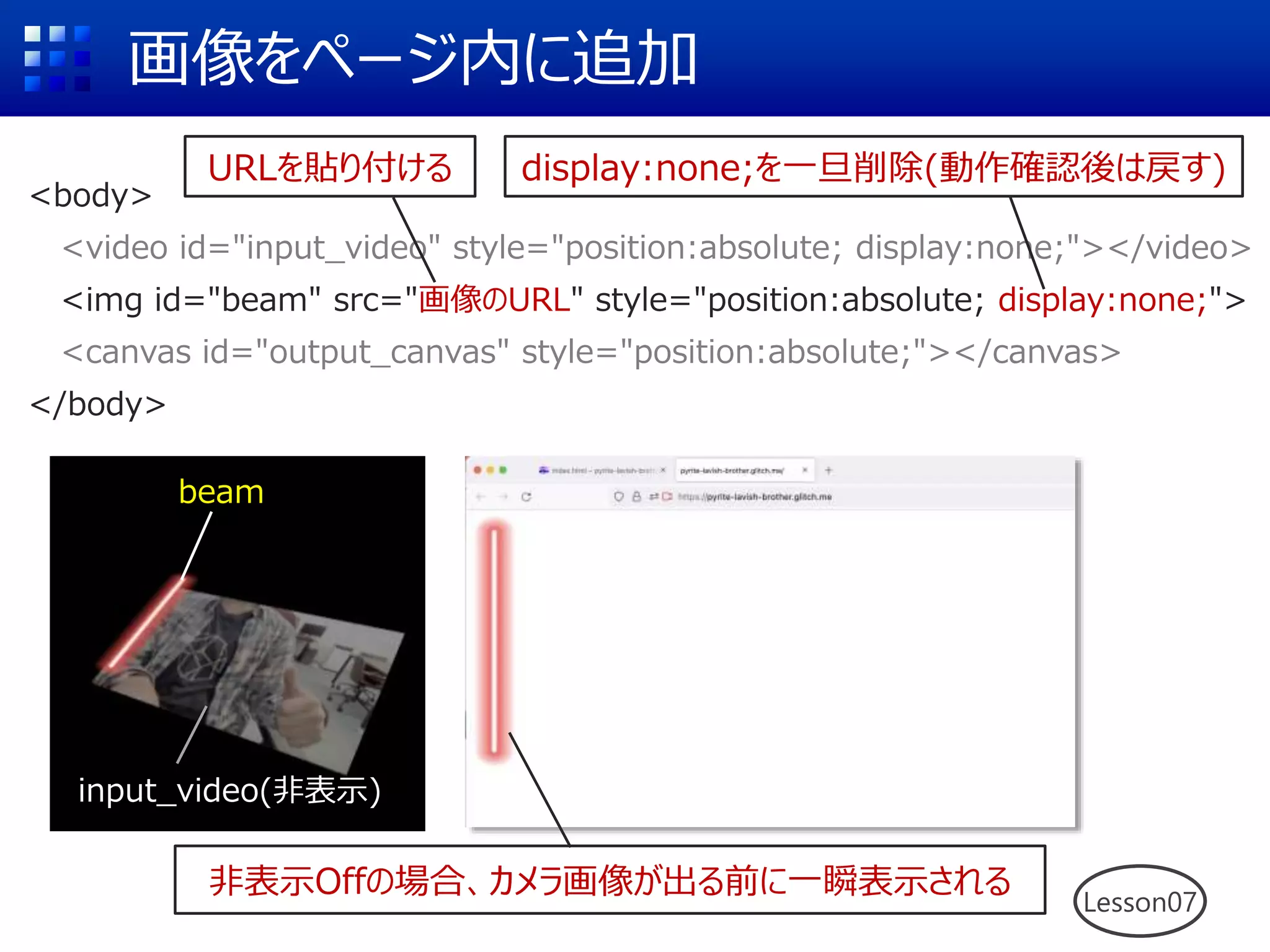

画像をページ内に追加
<body>
<video id="input_video" style="position:absolute; display:none;"></video>
<img id="beam" src="画像のURL" style="position:absolute; display:none;">
<canvas id="output_canvas" style="position:absolute;"></canvas>
</body>
URLを貼り付ける
非表示Offの場合、カメラ画像が出る前に一瞬表示される
display:none;を一旦削除(動作確認後は戻す)
beam
input_video(非表示)
Lesson07

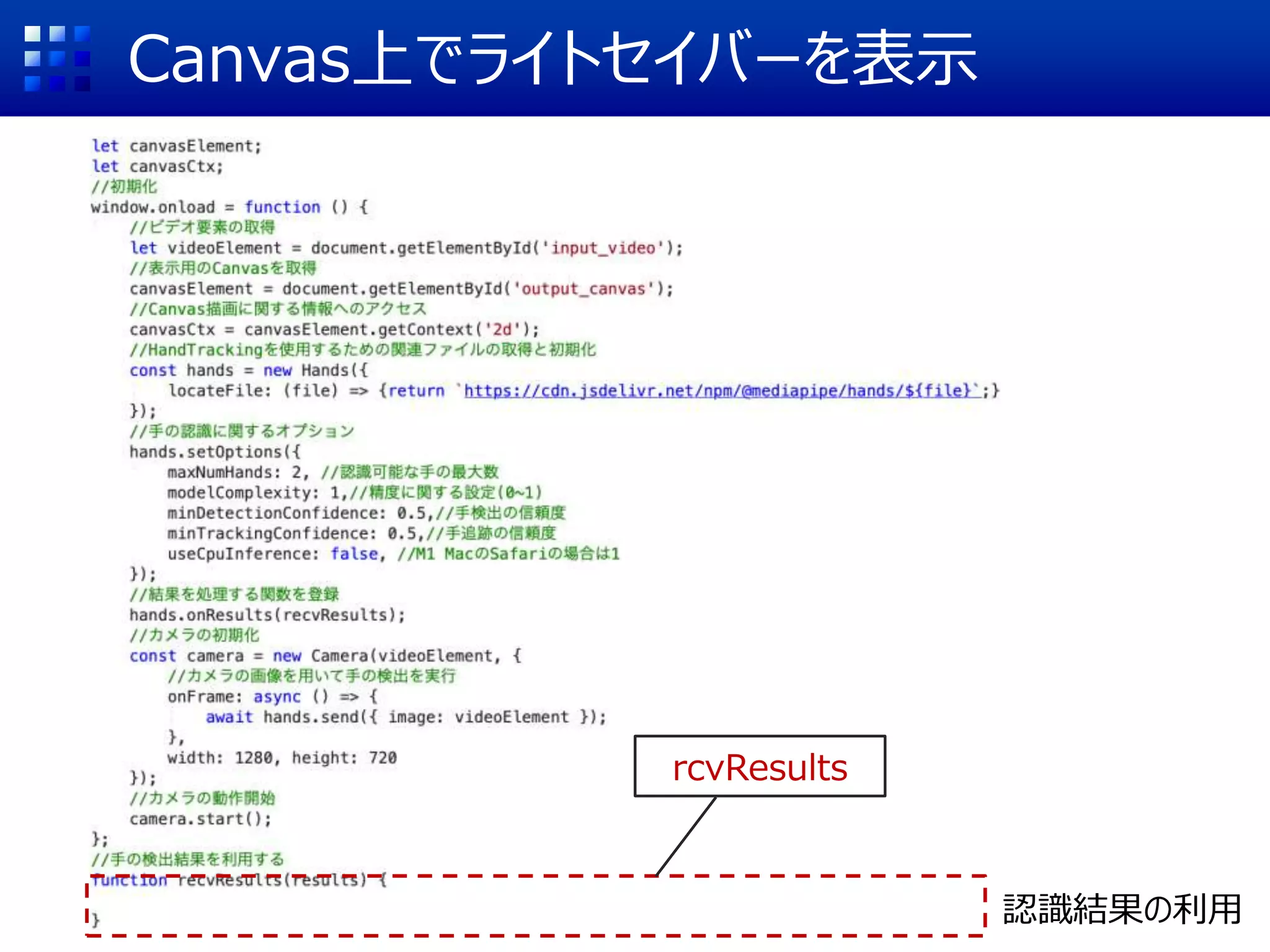

Canvas上でライトセイバーを表示
rcvResults

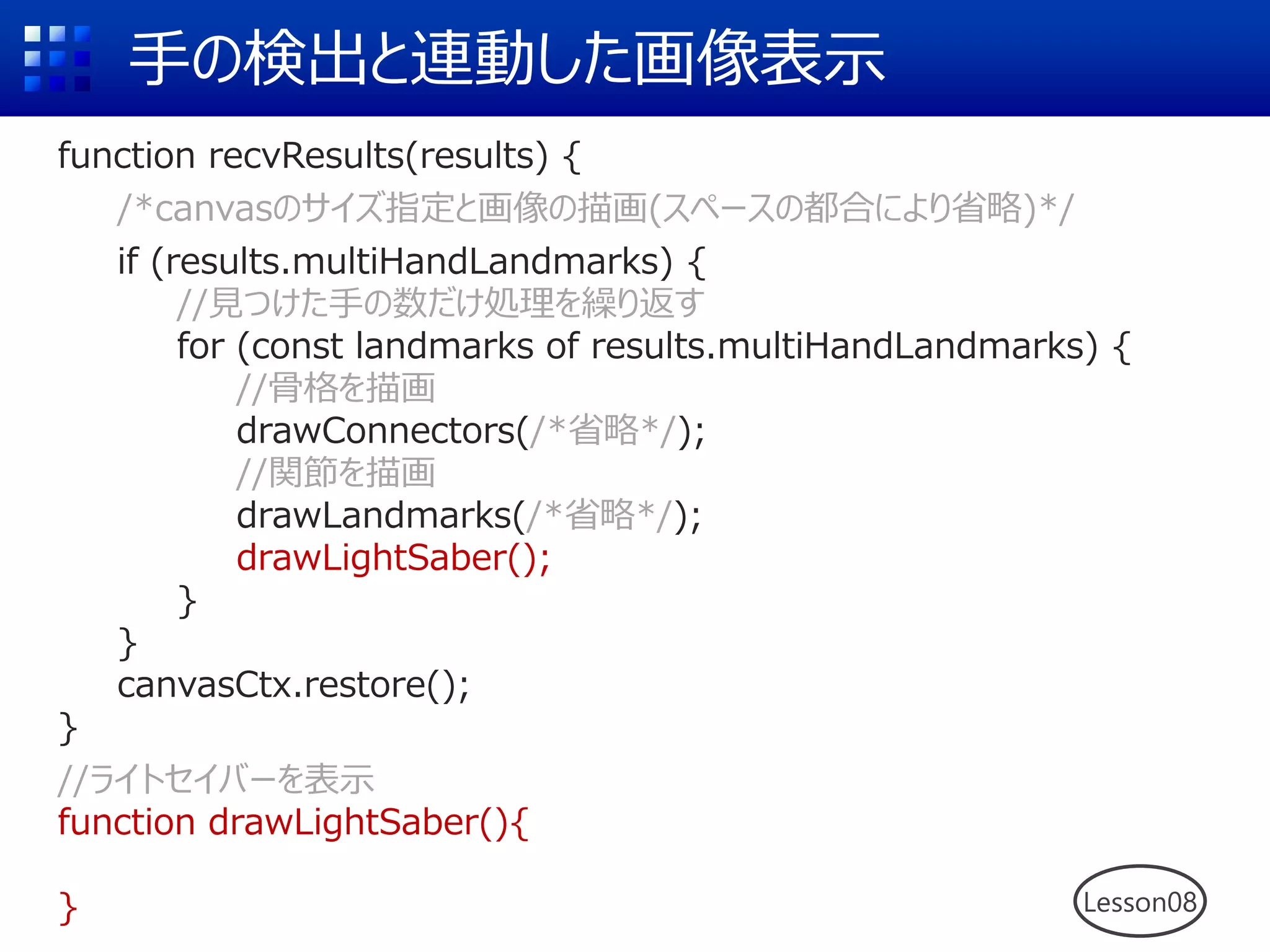

手の検出と連動した画像表示
/*canvasのサイズ指定と画像の描画(スペースの都合により省略)*/
//骨格を描画
drawConnectors(/*省略*/);
//関節を描画
drawLandmarks(/*省略*/);
drawLightSaber();
}
}
}
//ライトセイバーを表示
function drawLightSaber(){
} Lesson08

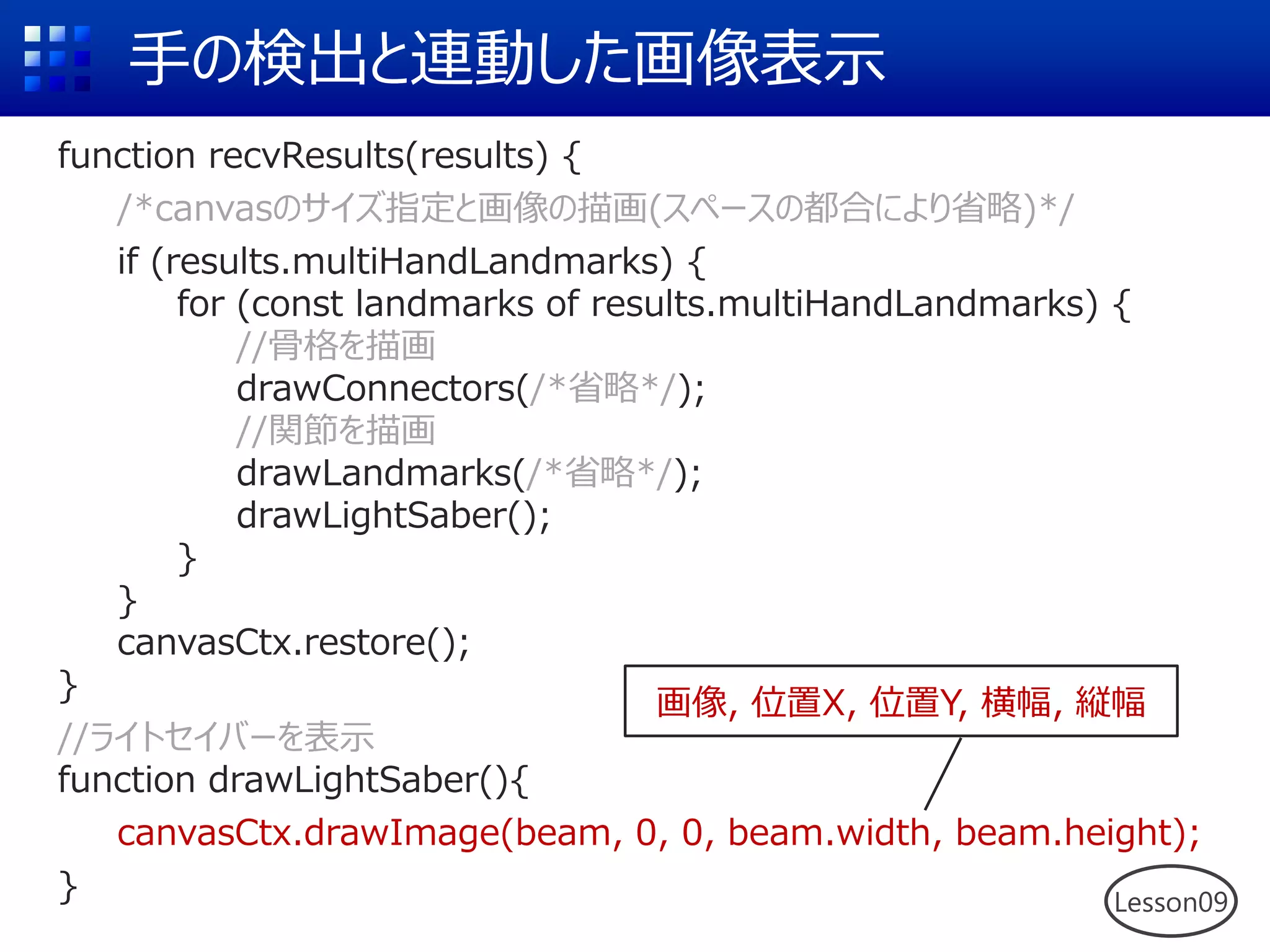

手の検出と連動した画像表示
/*canvasのサイズ指定と画像の描画(スペースの都合により省略)*/
//骨格を描画
drawConnectors(/*省略*/);
//関節を描画
drawLandmarks(/*省略*/);
drawLightSaber();
}
}
}
//ライトセイバーを表示
canvasCtx.drawImage(beam, 0, 0, beam.width, beam.height);
} Lesson09
画像, 位置X, 位置Y, 横幅, 縦幅

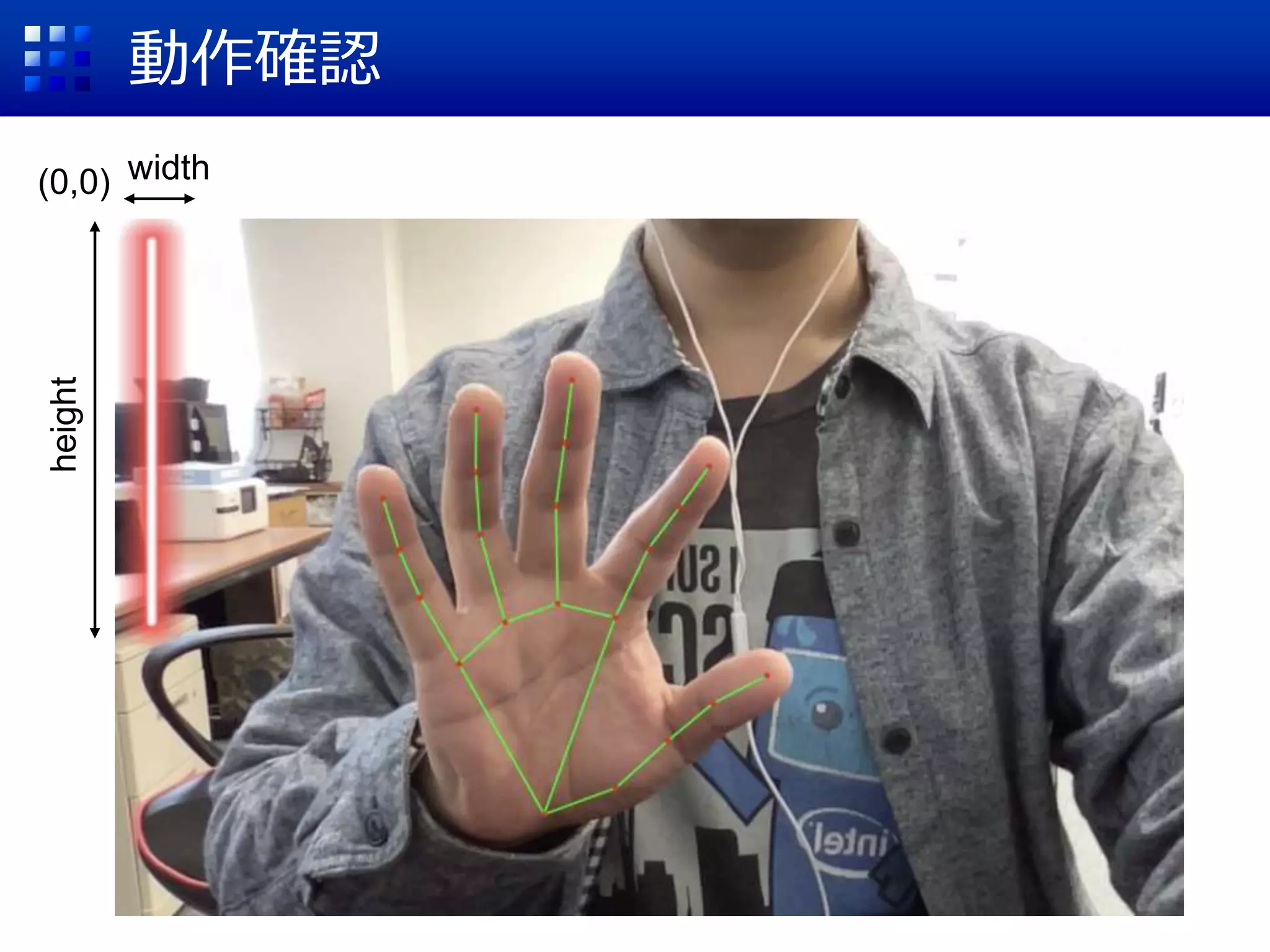

動作確認
(0,0) width
height

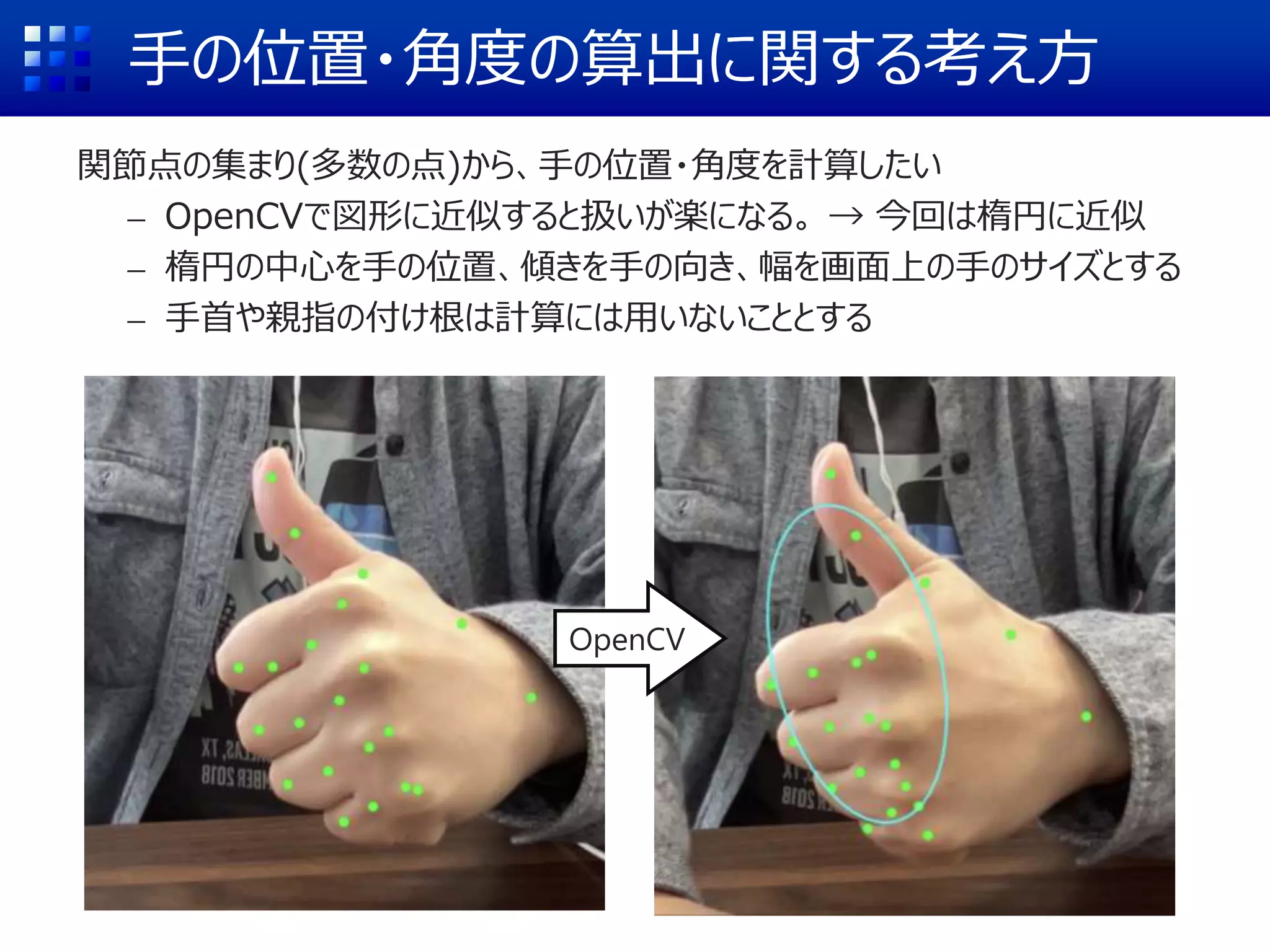

手の位置・角度の算出に関する考え方
関節点の集まり(多数の点)から、手の位置・角度を計算したい
⎼ OpenCVで図形に近似すると扱いが楽になる。 → 今回は楕円に近似
⎼ 楕円の中心を手の位置、傾きを手の向き、幅を画面上の手のサイズとする
⎼ 手首や親指の付け根は計算には用いないこととする
OpenCV

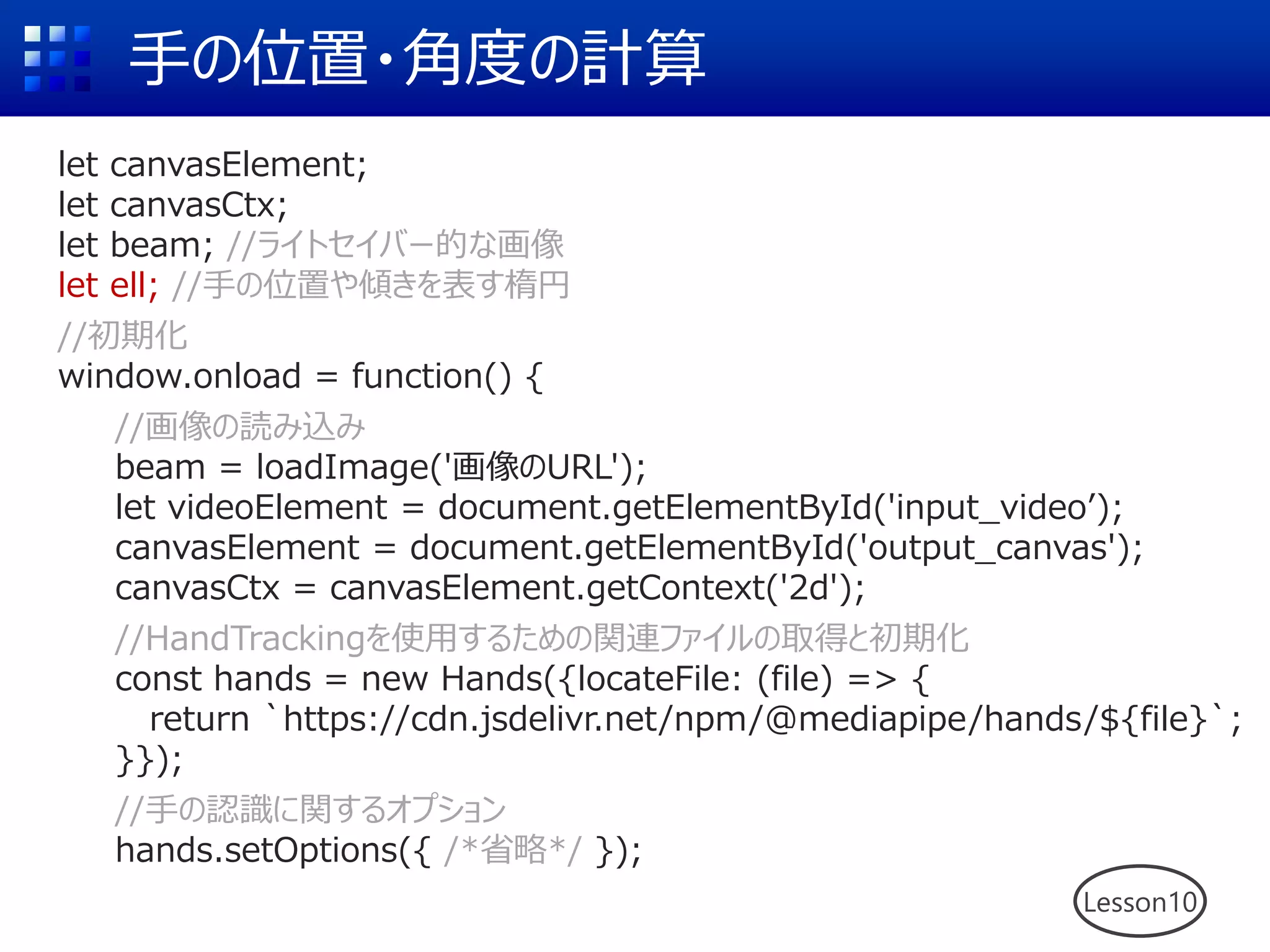

手の位置・角度の計算
let canvasElement;
let canvasCtx;
let ell; //手の位置や傾きを表す楕円
//初期化
beam = loadImage('画像のURL');
}});
hands.setOptions({ /*省略*/ });
Lesson10

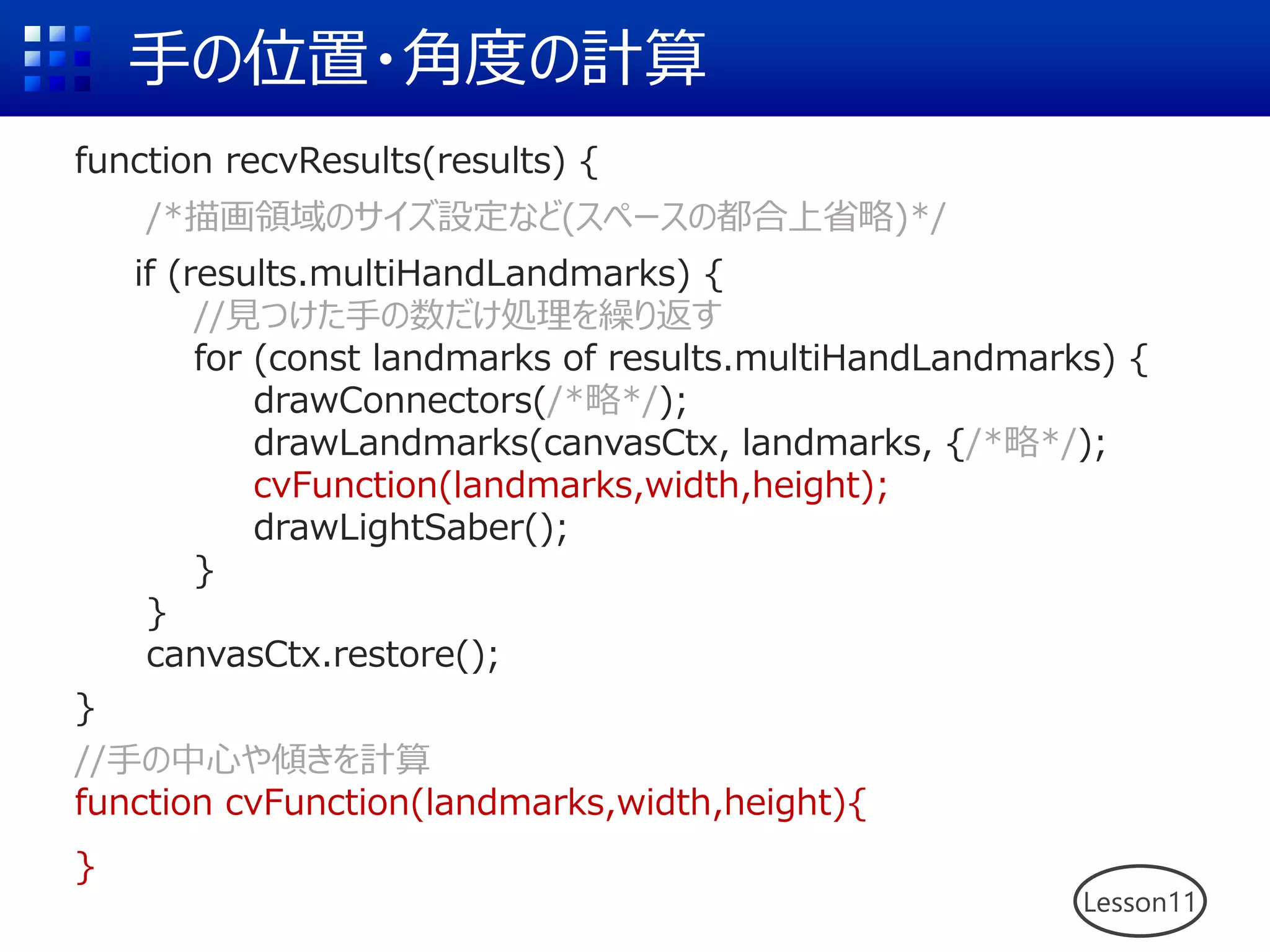

手の位置・角度の計算
/*描画領域のサイズ設定など(スペースの都合上省略)*/
drawConnectors(/*略*/);
drawLandmarks(canvasCtx, landmarks, {/*略*/);
cvFunction(landmarks,width,height);
drawLightSaber();
}
}
}
//手の中心や傾きを計算
function cvFunction(landmarks,width,height){
}
Lesson11

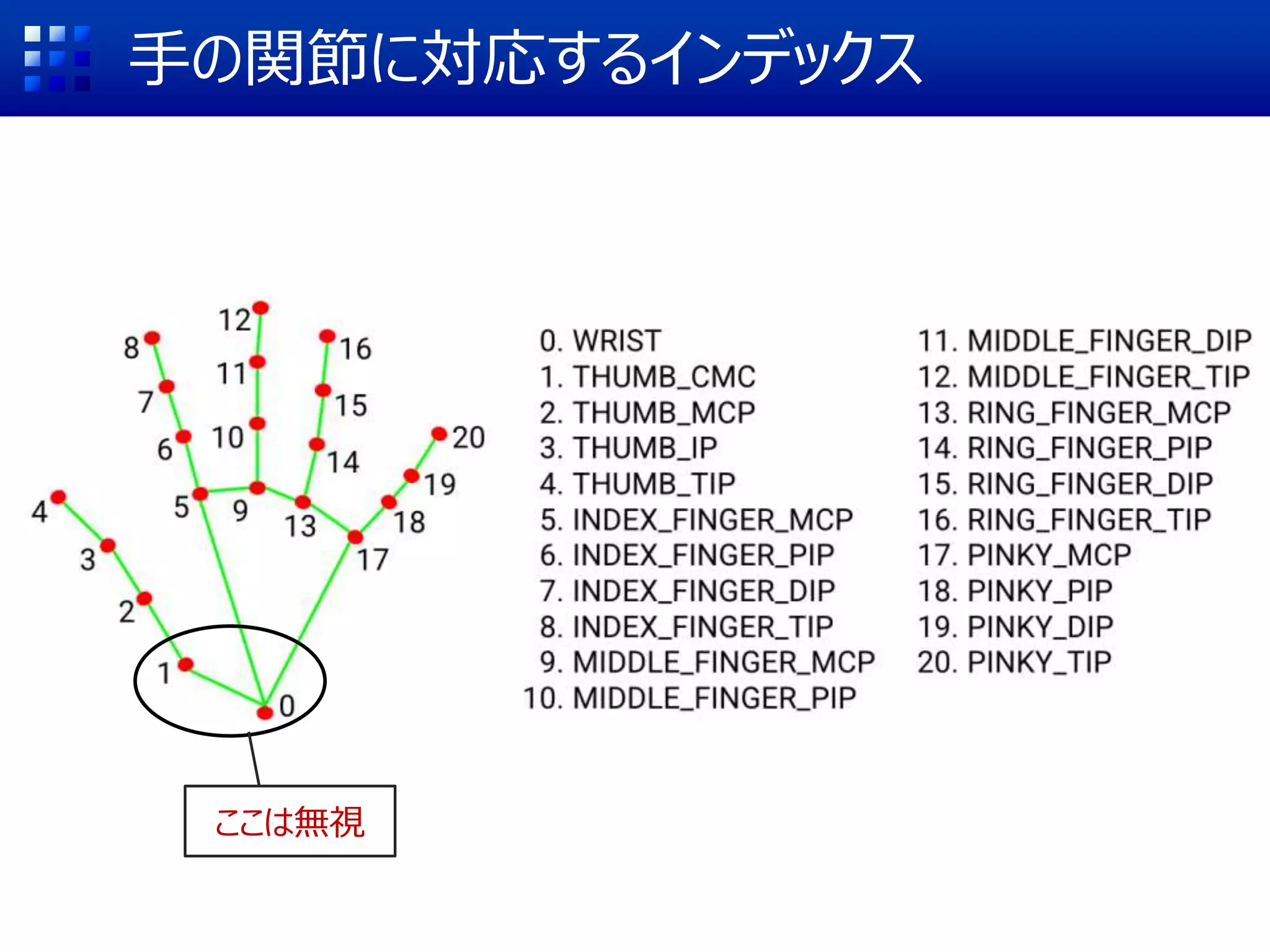

手の関節に対応するインデックス
ここは無視

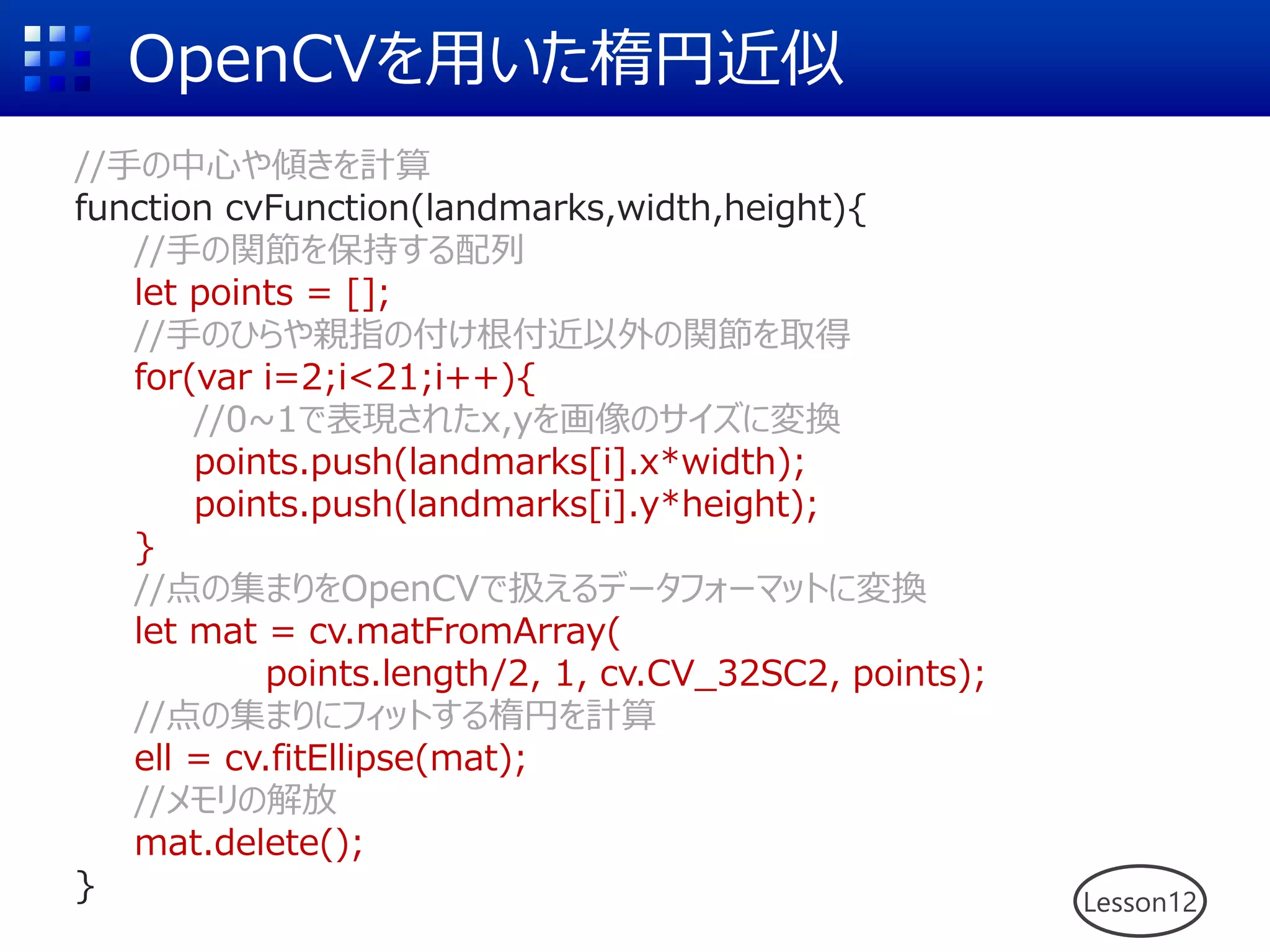

OpenCVを用いた楕円近似
//手の中心や傾きを計算
//手の関節を保持する配列
let points = [];
//手のひらや親指の付け根付近以外の関節を取得
for(var i=2;i<21;i++){
//0~1で表現されたx,yを画像のサイズに変換
points.push(landmarks[i].x*width);
points.push(landmarks[i].y*height);
}
//点の集まりをOpenCVで扱えるデータフォーマットに変換
let mat = cv.matFromArray(
points.length/2, 1, cv.CV_32SC2, points);
//点の集まりにフィットする楕円を計算
ell = cv.fitEllipse(mat);
//メモリの解放
mat.delete();
} Lesson12

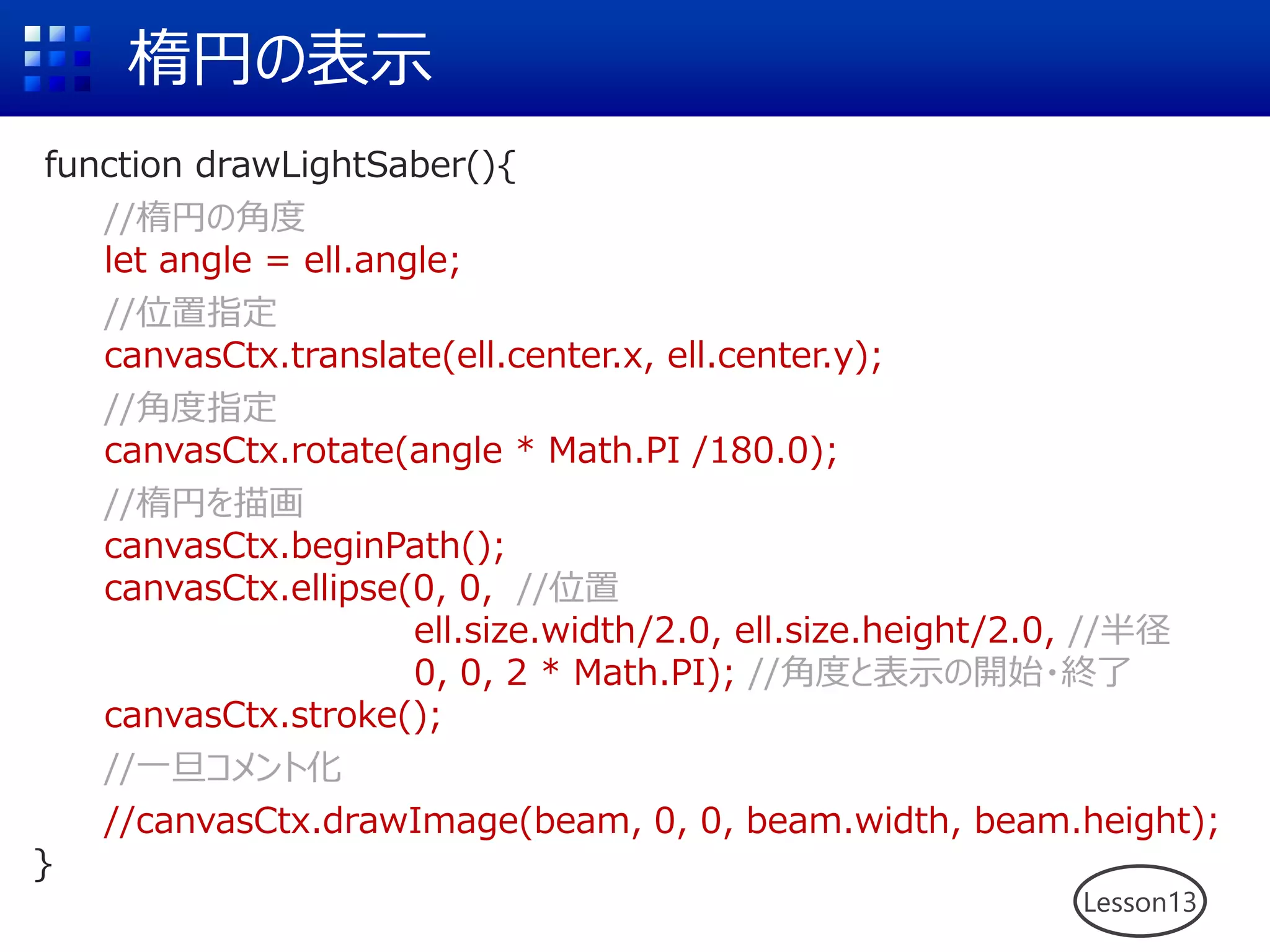

楕円の表示
//楕円の角度
let angle = ell.angle;
//位置指定
canvasCtx.translate(ell.center.x, ell.center.y);
//角度指定
canvasCtx.rotate(angle * Math.PI /180.0);
//楕円を描画
canvasCtx.beginPath();
canvasCtx.ellipse(0, 0, //位置
ell.size.width/2.0, ell.size.height/2.0, //半径
0, 0, 2 * Math.PI); //角度と表示の開始・終了
canvasCtx.stroke();
//一旦コメント化
//canvasCtx.drawImage(beam, 0, 0, beam.width, beam.height);
}
Lesson13

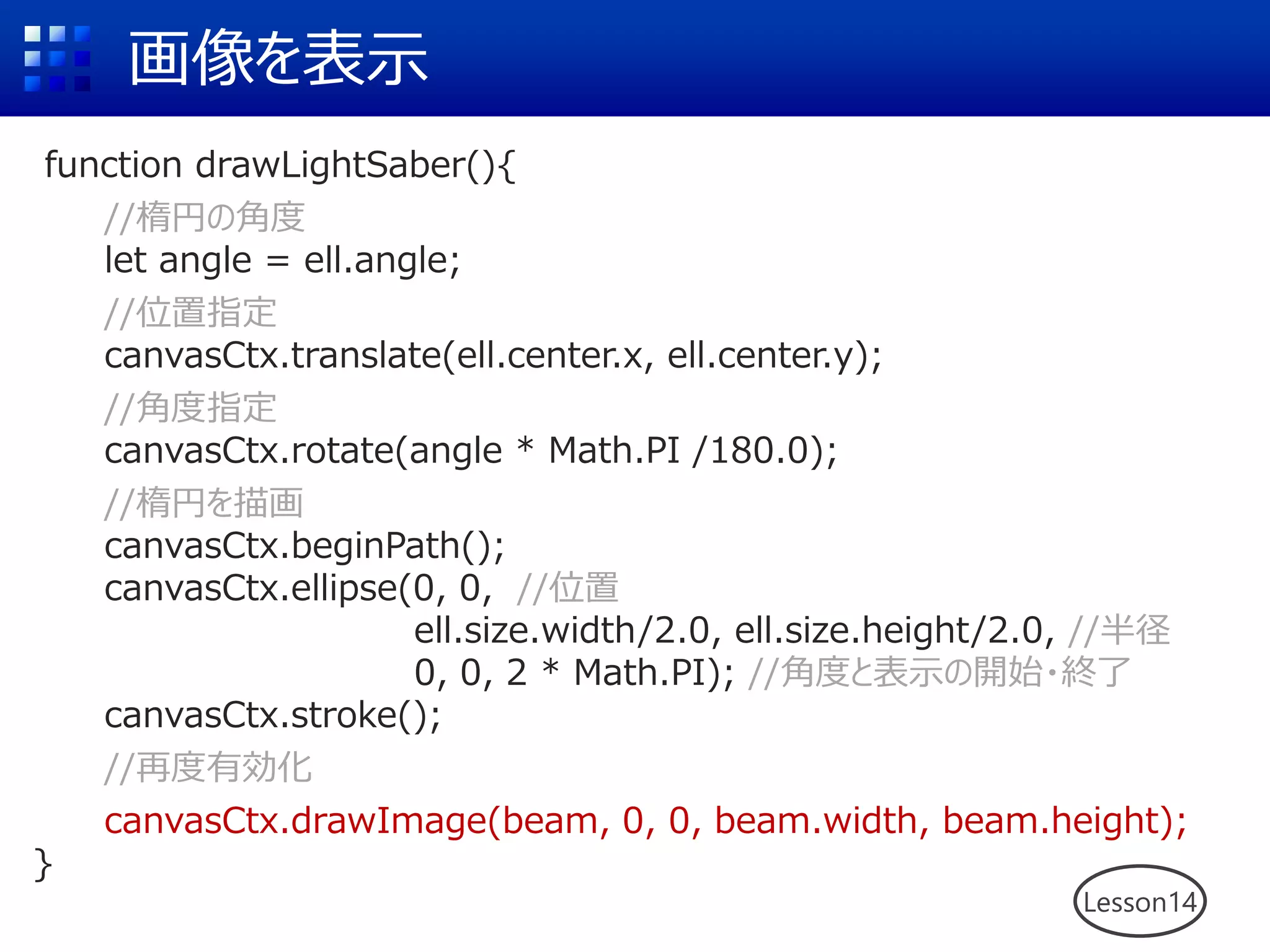

画像を表示
Lesson14
//楕円の角度
//位置指定
//角度指定
//楕円を描画
canvasCtx.ellipse(0, 0, //位置
ell.size.width/2.0, ell.size.height/2.0, //半径
0, 0, 2 * Math.PI); //角度と表示の開始・終了
canvasCtx.stroke();
//再度有効化
}

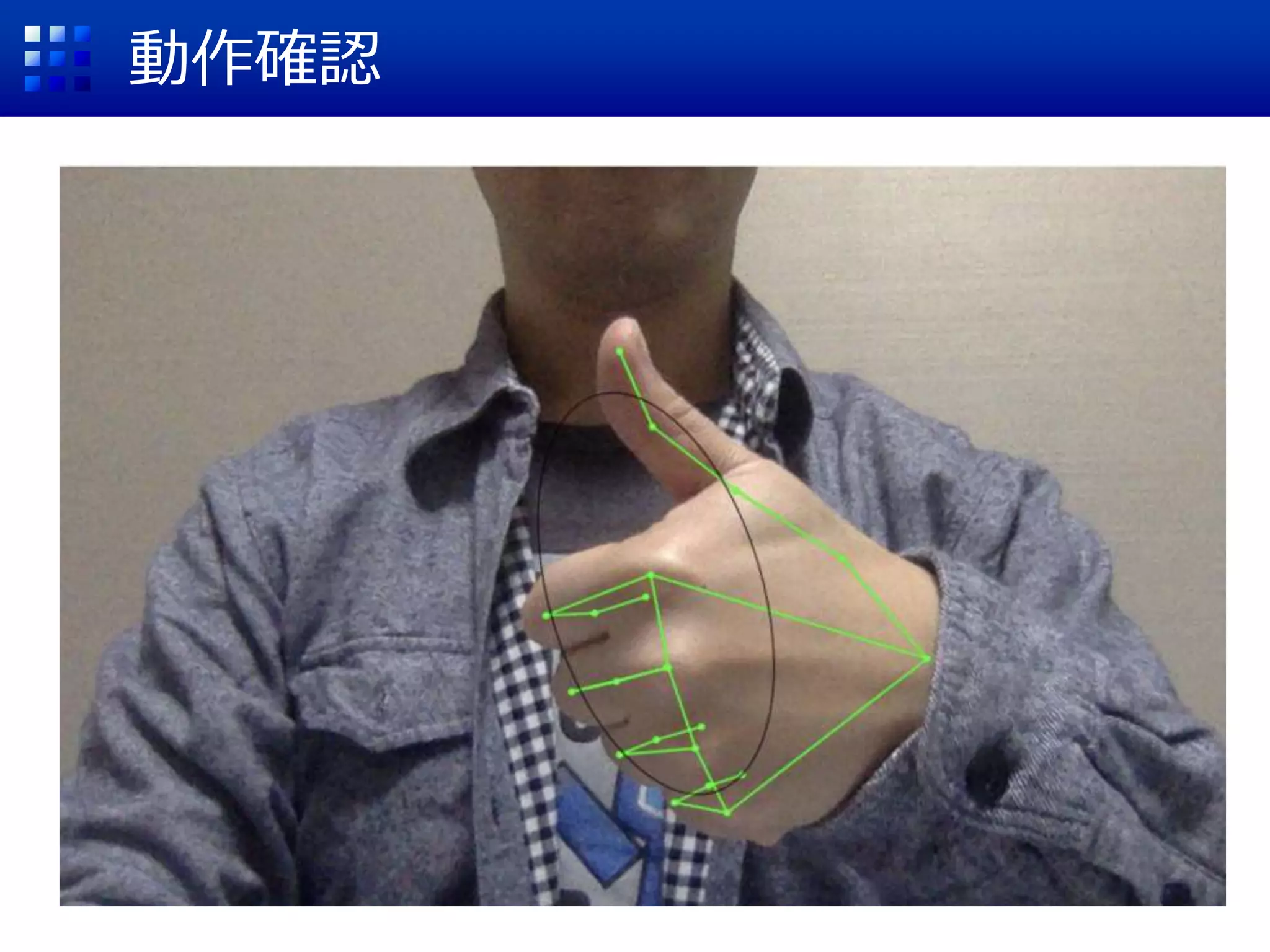

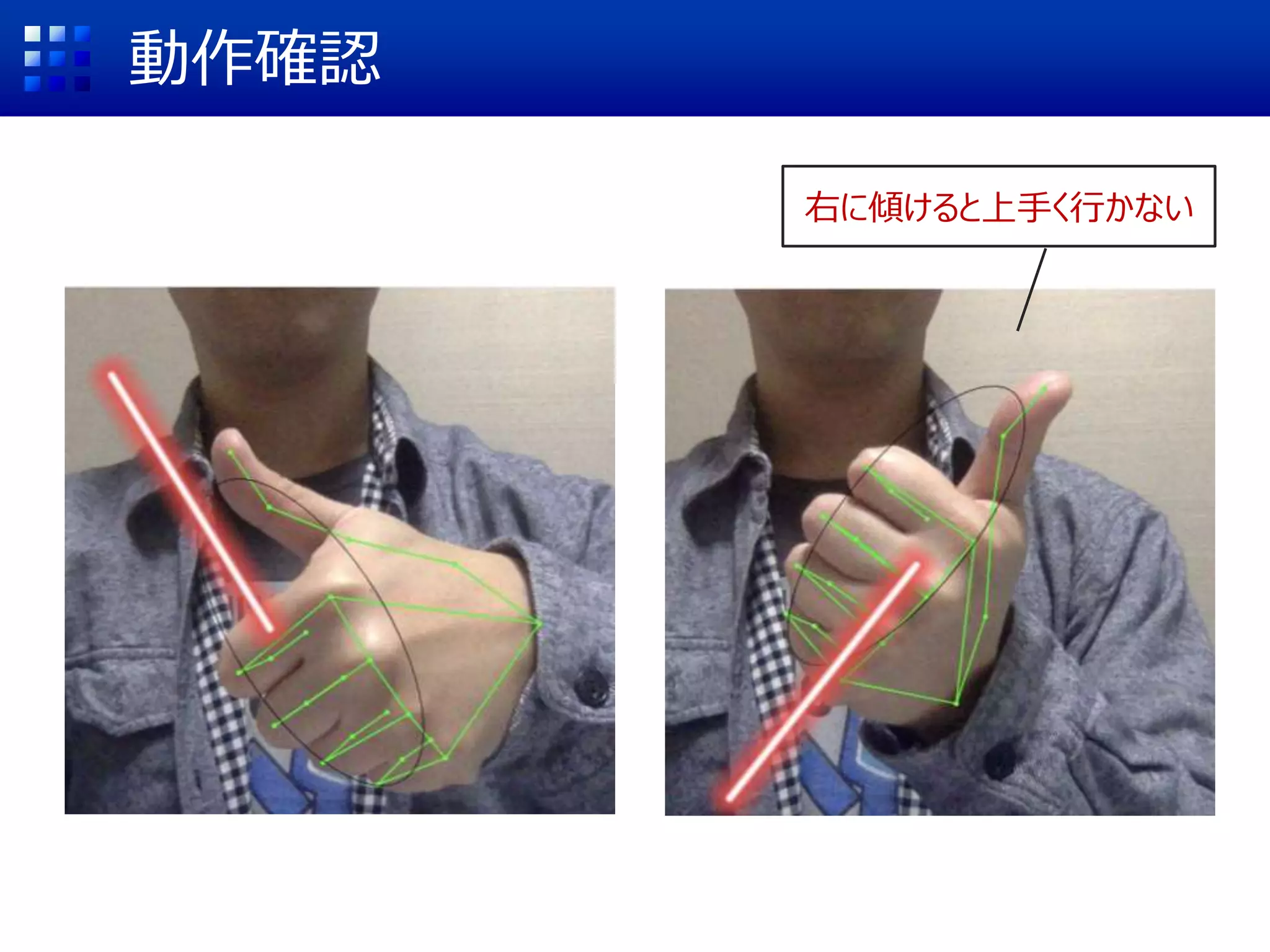

動作確認
右に傾けると上手く行かない

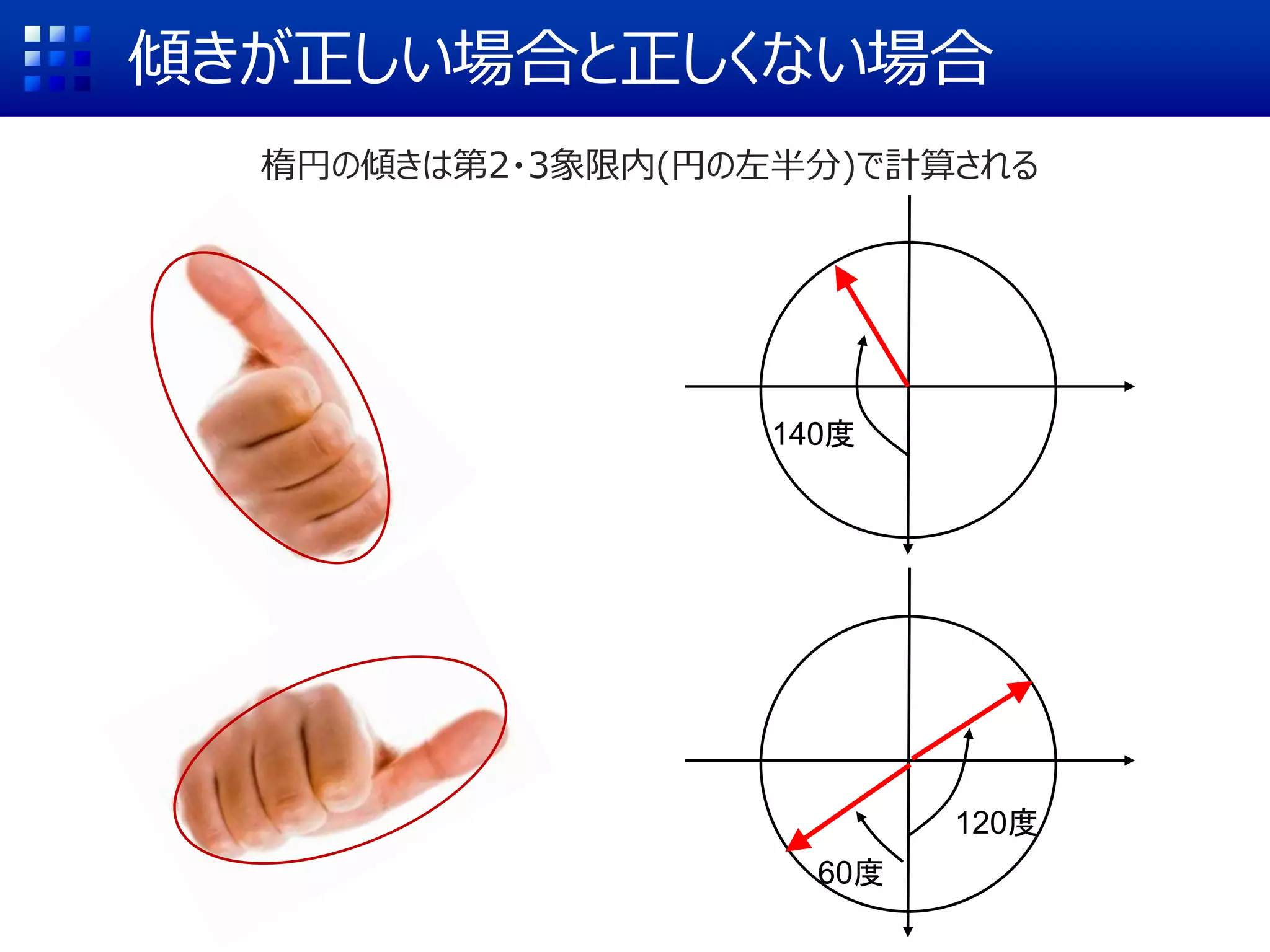

傾きが正しい場合と正しくない場合
140度
60度
120度
楕円の傾きは第2・3象限内(円の左半分)で計算される

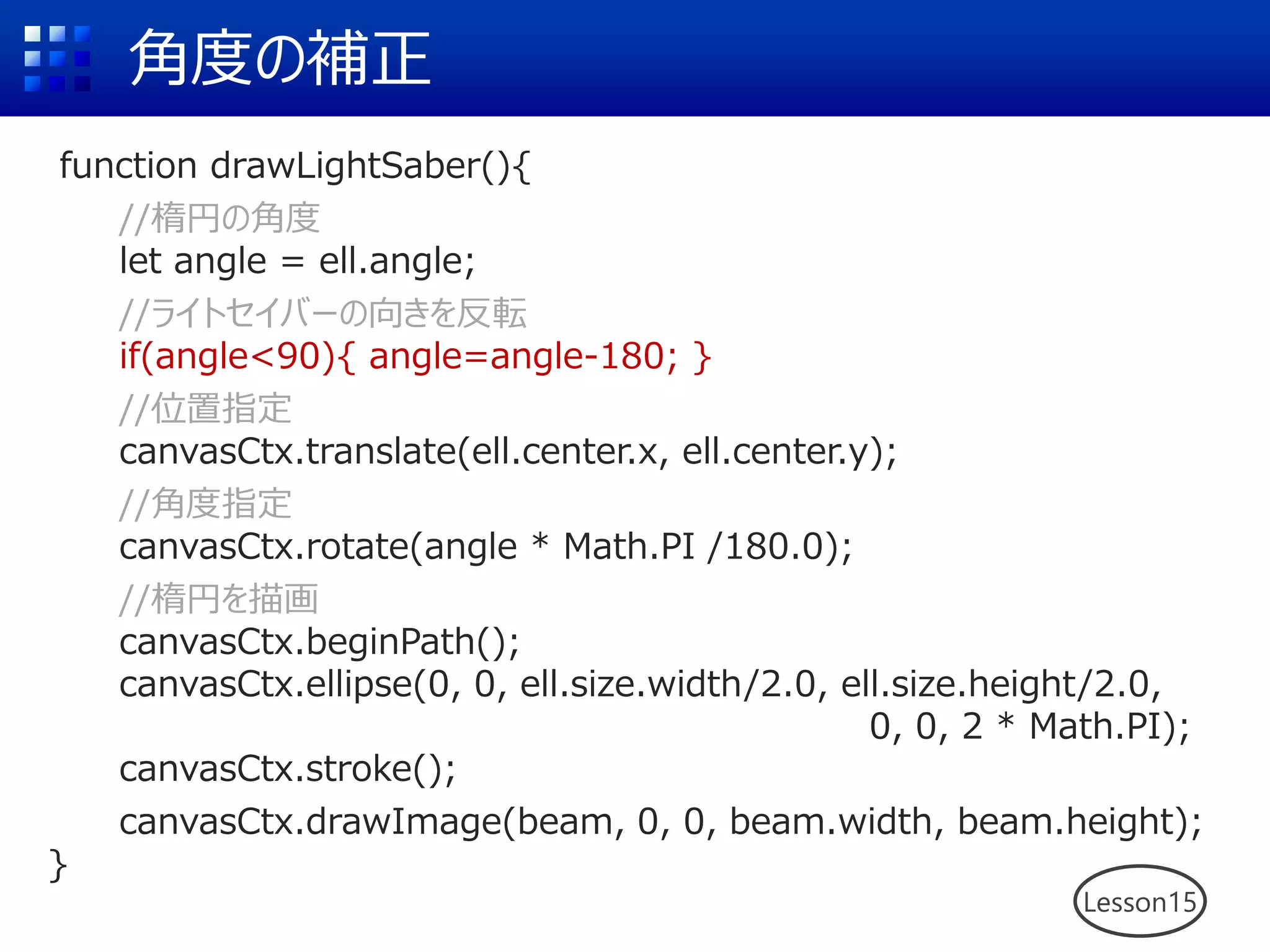

角度の補正
Lesson15
//楕円の角度
//ライトセイバーの向きを反転
if(angle<90){ angle=angle-180; }
//位置指定
//角度指定
//楕円を描画
canvasCtx.ellipse(0, 0, ell.size.width/2.0, ell.size.height/2.0,
0, 0, 2 * Math.PI);
canvasCtx.stroke();
}

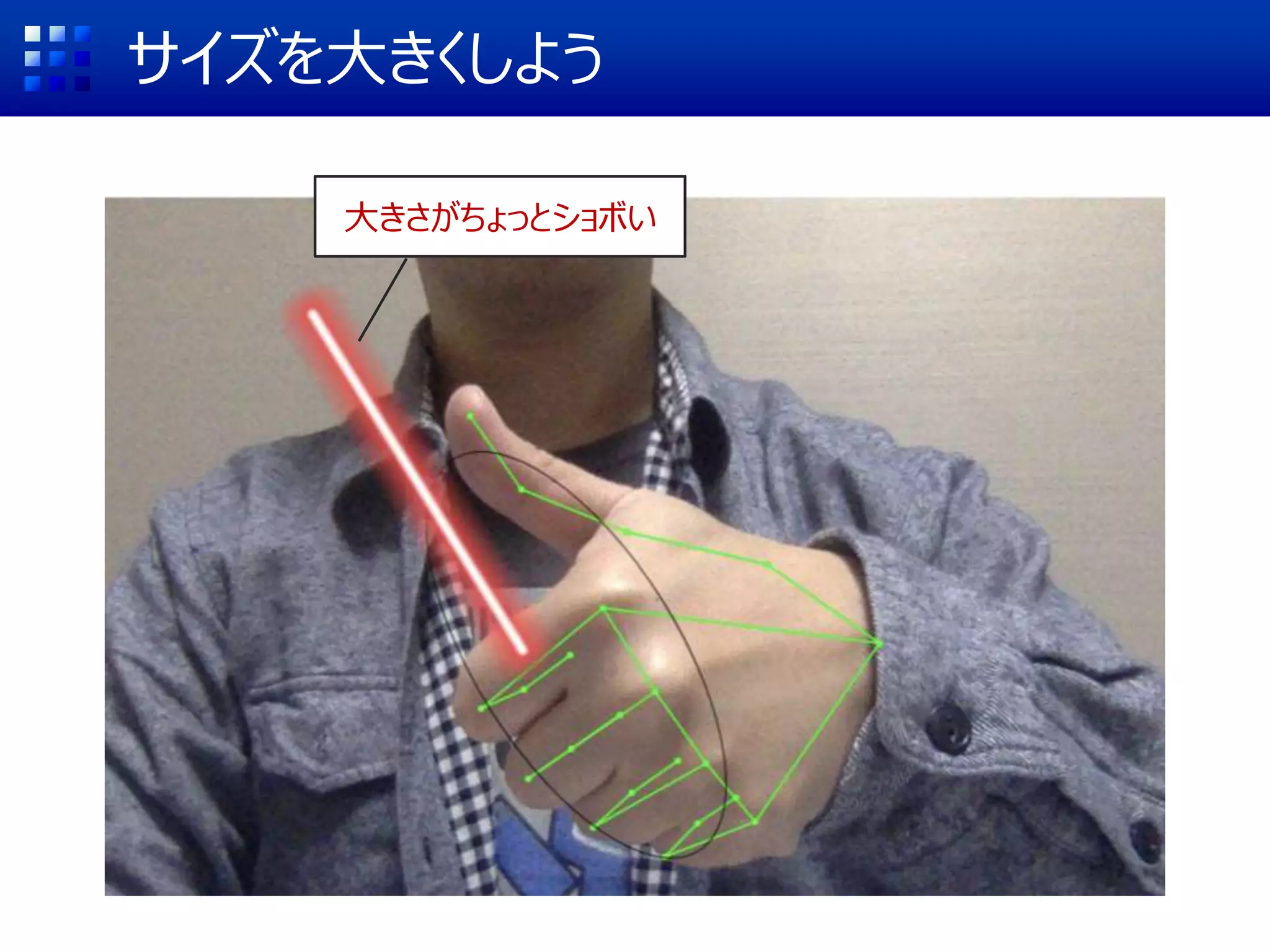

サイズを大きくしよう
大きさがちょっとショボい

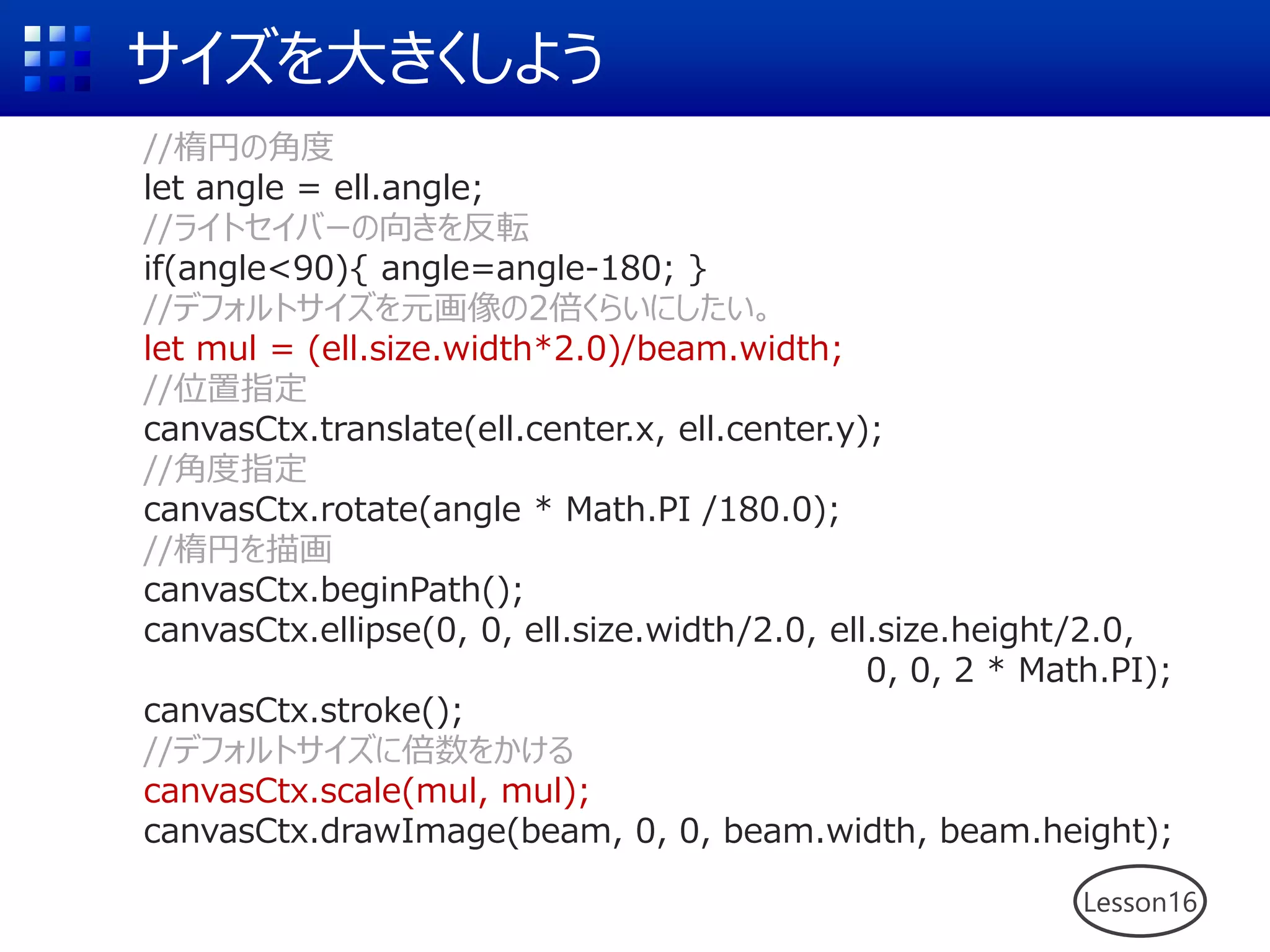

サイズを大きくしよう
Lesson16
//楕円の角度
//デフォルトサイズを元画像の2倍くらいにしたい。
let mul = (ell.size.width*2.0)/beam.width;
//位置指定
//角度指定
//楕円を描画
0, 0, 2 * Math.PI);
canvasCtx.stroke();
//デフォルトサイズに倍数をかける
canvasCtx.scale(mul, mul);

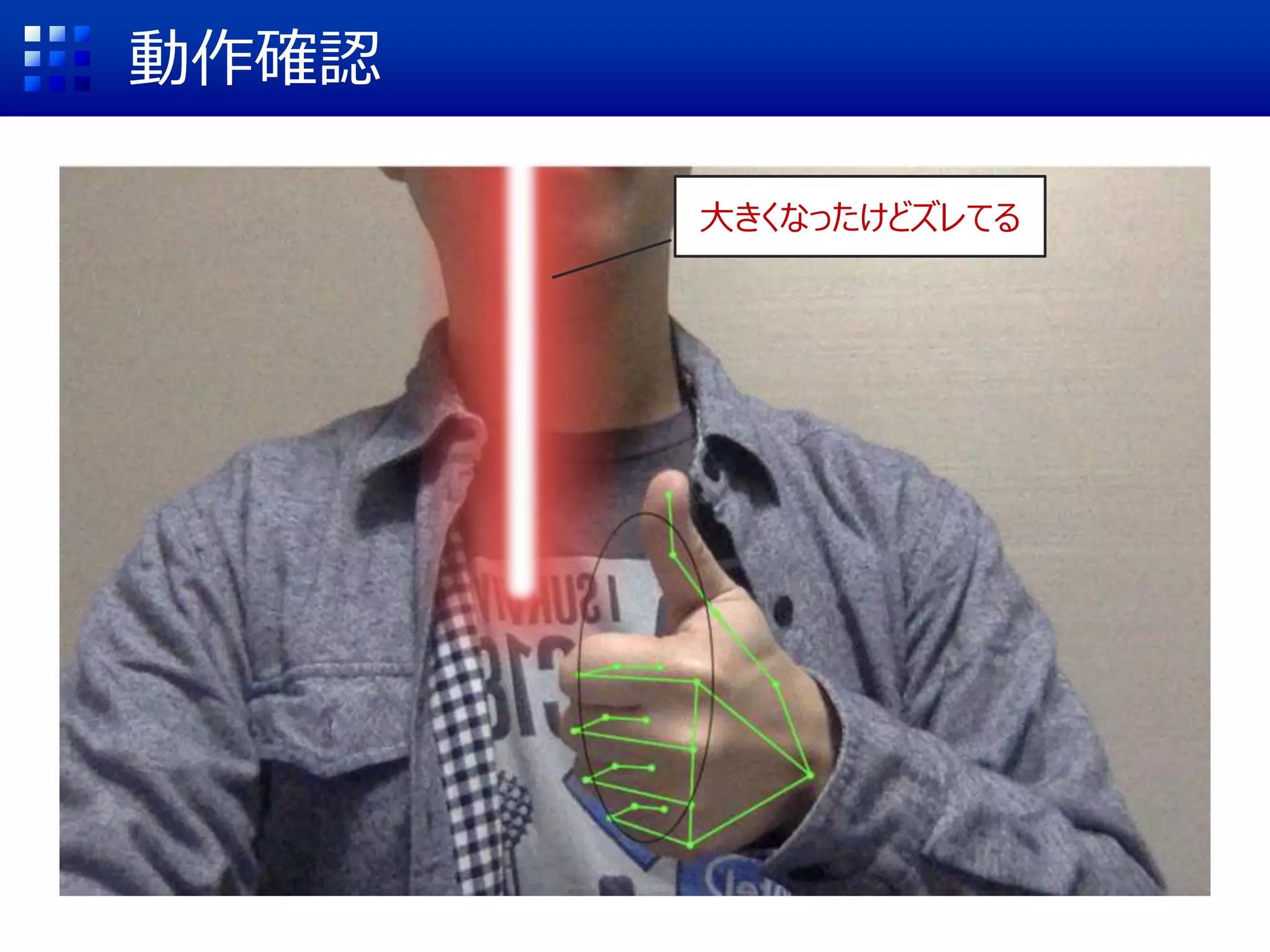

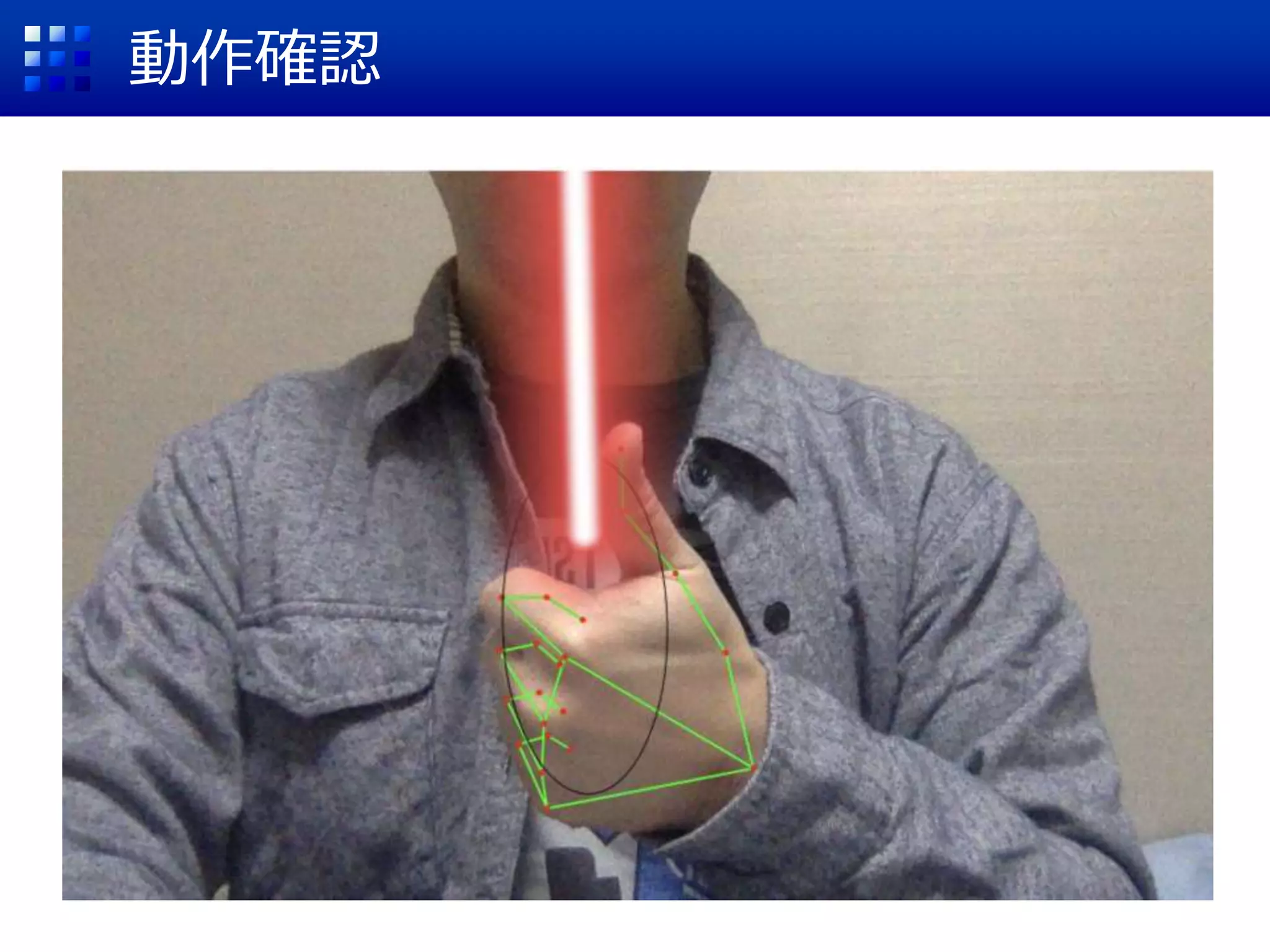

動作確認
大きくなったけどズレてる

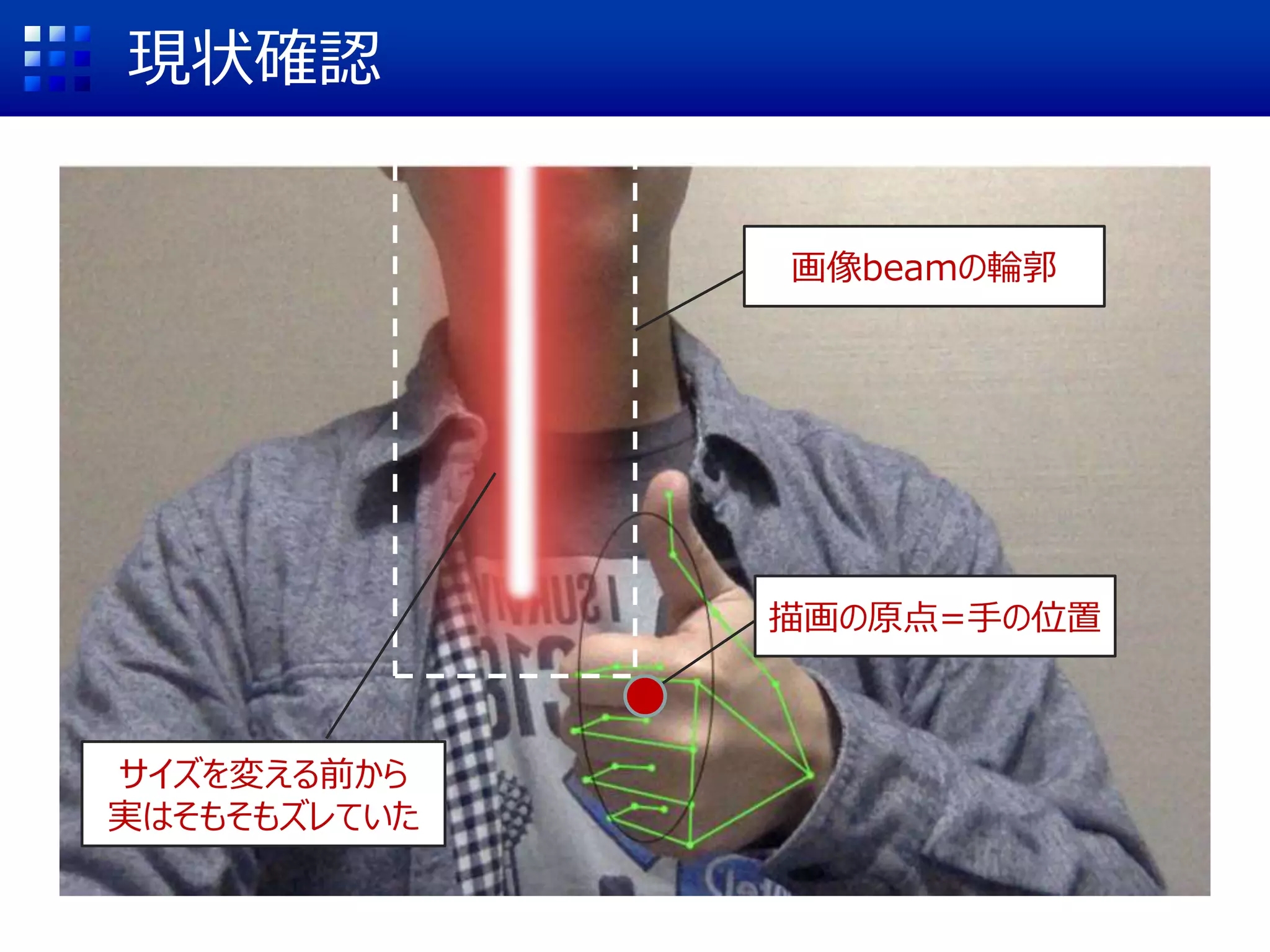

現状確認
描画の原点=手の位置
画像beamの輪郭
サイズを変える前から
実はそもそもズレていた

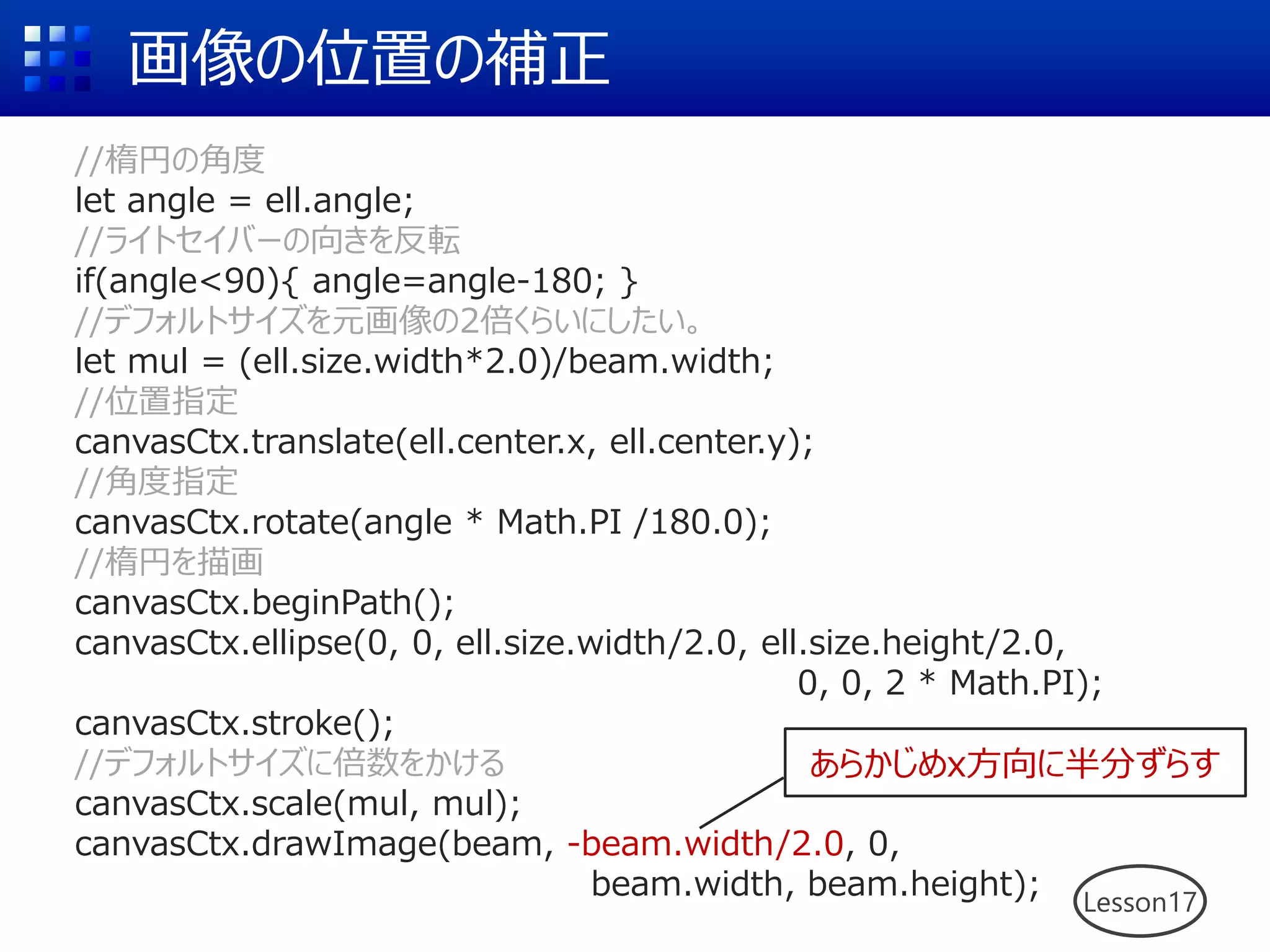

画像の位置の補正
Lesson17
//楕円の角度
let mul = (ell.size.width*2.0)/beam.width;
//位置指定
//角度指定
//楕円を描画
0, 0, 2 * Math.PI);
canvasCtx.stroke();
//デフォルトサイズに倍数をかける
canvasCtx.scale(mul, mul);
canvasCtx.drawImage(beam, -beam.width/2.0, 0,
beam.width, beam.height);
あらかじめx方向に半分ずらす

親指の状態の計算
let canvasElement;
let canvasCtx;
let ell; //手の位置や傾きを表す楕円
let ratio; //親指の立ち具合を保持
//初期化
beam = loadImage('画像のURL');
}});
/*以下省略*/
Lesson18

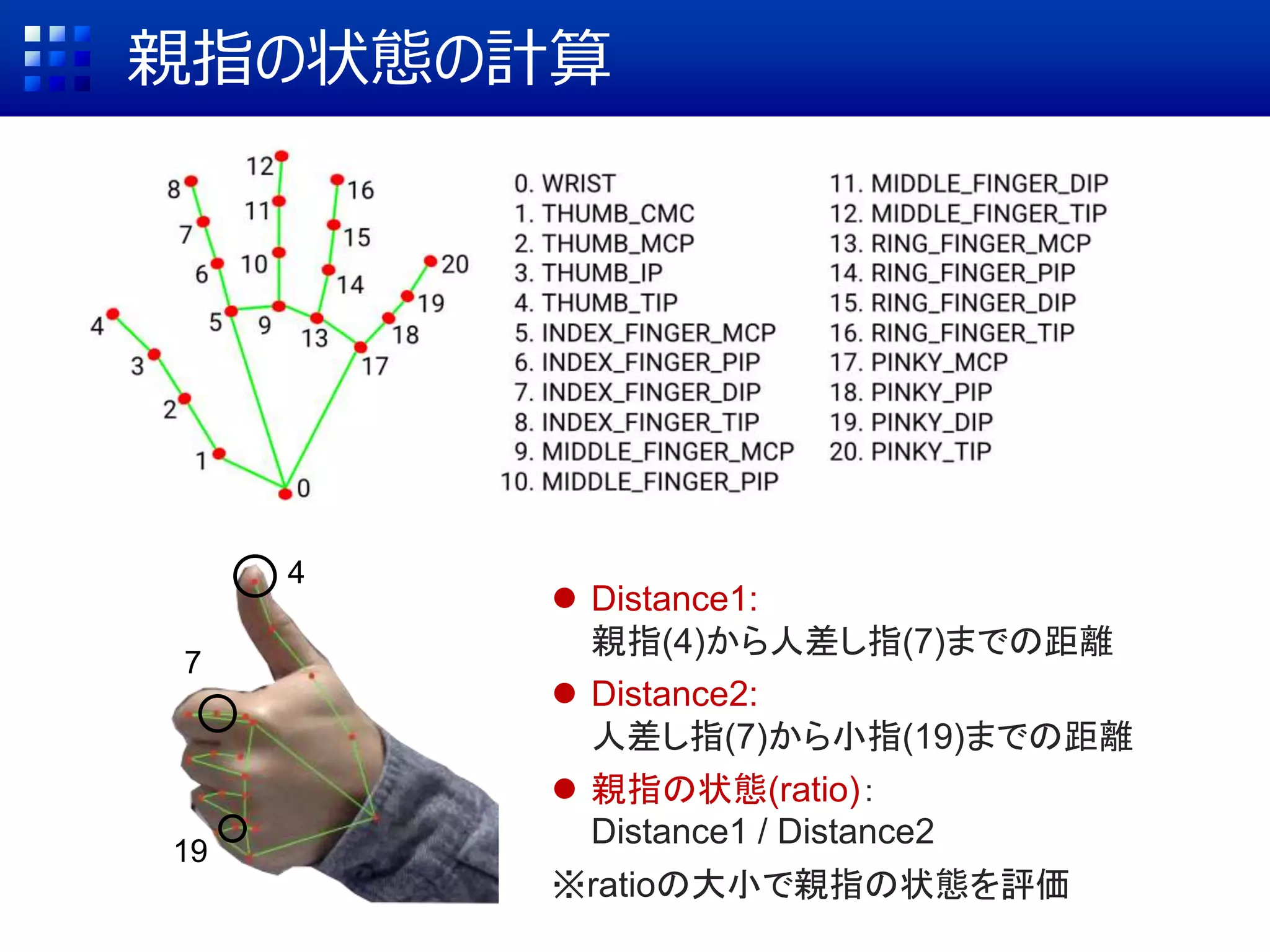

親指の状態の計算
4
7
19
 Distance1:
親指(4)から人差し指(7)までの距離
 Distance2:
人差し指(7)から小指(19)までの距離
 親指の状態(ratio)：
Distance1 / Distance2
※ratioの大小で親指の状態を評価

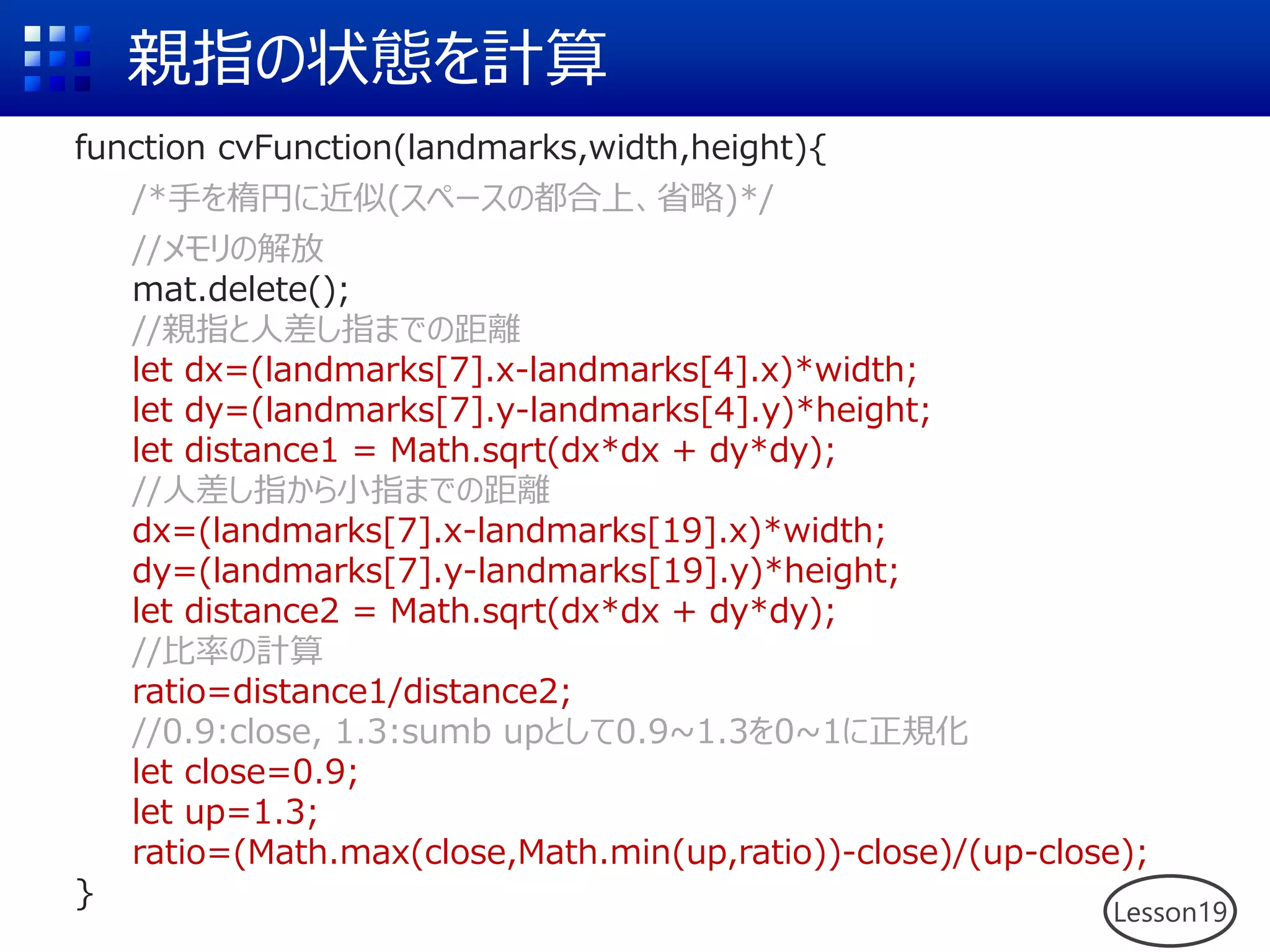

親指の状態を計算
/*手を楕円に近似(スペースの都合上、省略)*/
//メモリの解放
mat.delete();
//親指と人差し指までの距離
let dx=(landmarks[7].x-landmarks[4].x)*width;
let dy=(landmarks[7].y-landmarks[4].y)*height;
let distance1 = Math.sqrt(dx*dx + dy*dy);
//人差し指から小指までの距離
dx=(landmarks[7].x-landmarks[19].x)*width;
dy=(landmarks[7].y-landmarks[19].y)*height;
let distance2 = Math.sqrt(dx*dx + dy*dy);
//比率の計算
ratio=distance1/distance2;
//0.9:close, 1.3:sumb upとして0.9~1.3を0~1に正規化
let close=0.9;
let up=1.3;
ratio=(Math.max(close,Math.min(up,ratio))-close)/(up-close);
}
Lesson19

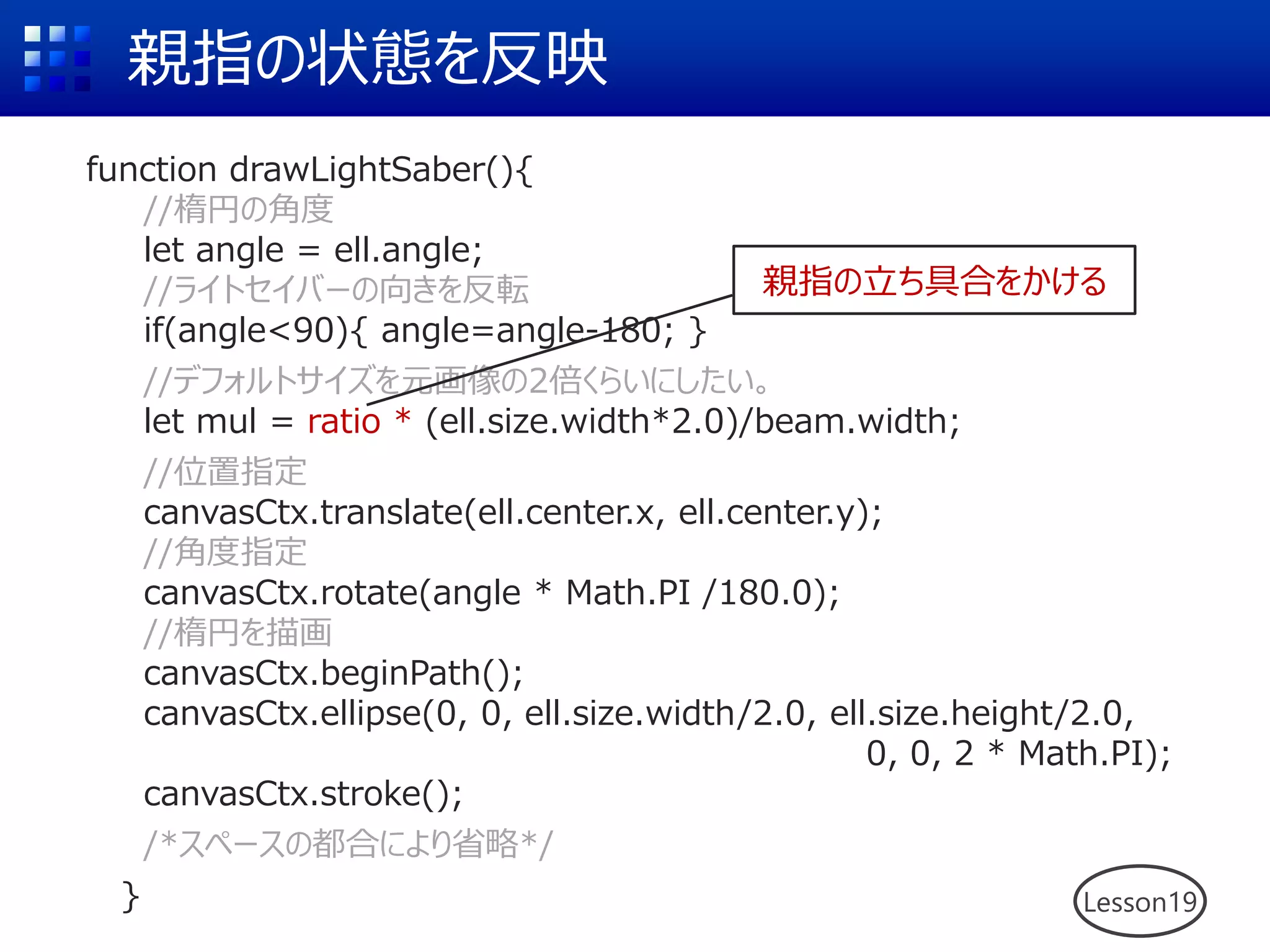

親指の状態を反映
Lesson19
//楕円の角度
let mul = ratio * (ell.size.width*2.0)/beam.width;
//位置指定
//角度指定
//楕円を描画
0, 0, 2 * Math.PI);
canvasCtx.stroke();
/*スペースの都合により省略*/
}
親指の立ち具合をかける
