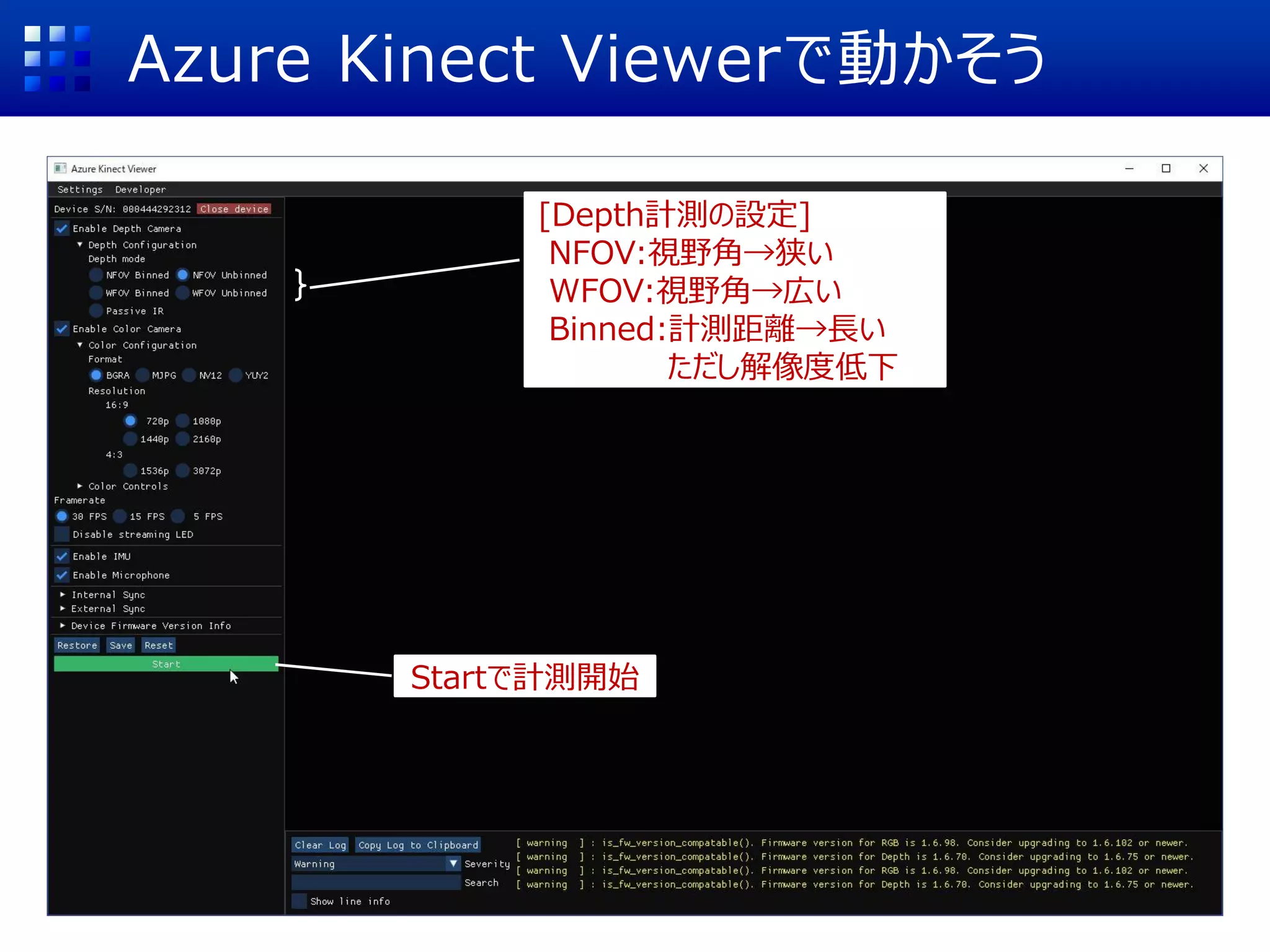

![Azure Kinect Viewerで動かそう
[Depth計測の設定]
NFOV:視野角→狭い
WFOV:視野角→広い
Binned:計測距離→長い
ただし解像度低下
Startで計測開始](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-13-2048.jpg)
![PointCloud描画の準備
int width, height, num;
Mesh mesh; //点(図形)の集合を描画するために使用
Vector3[] vertices; //点群(PointCloud)の各座標を格納
Color32[] colors; //各頂点の色情報を格納
int[] indices; //描画する頂点のリスト
void Start()
{
InitKinect();
InitMesh(); //メッシュ情報の初期化
}
void InitMesh()
{
//次のページで解説
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-56-2048.jpg)

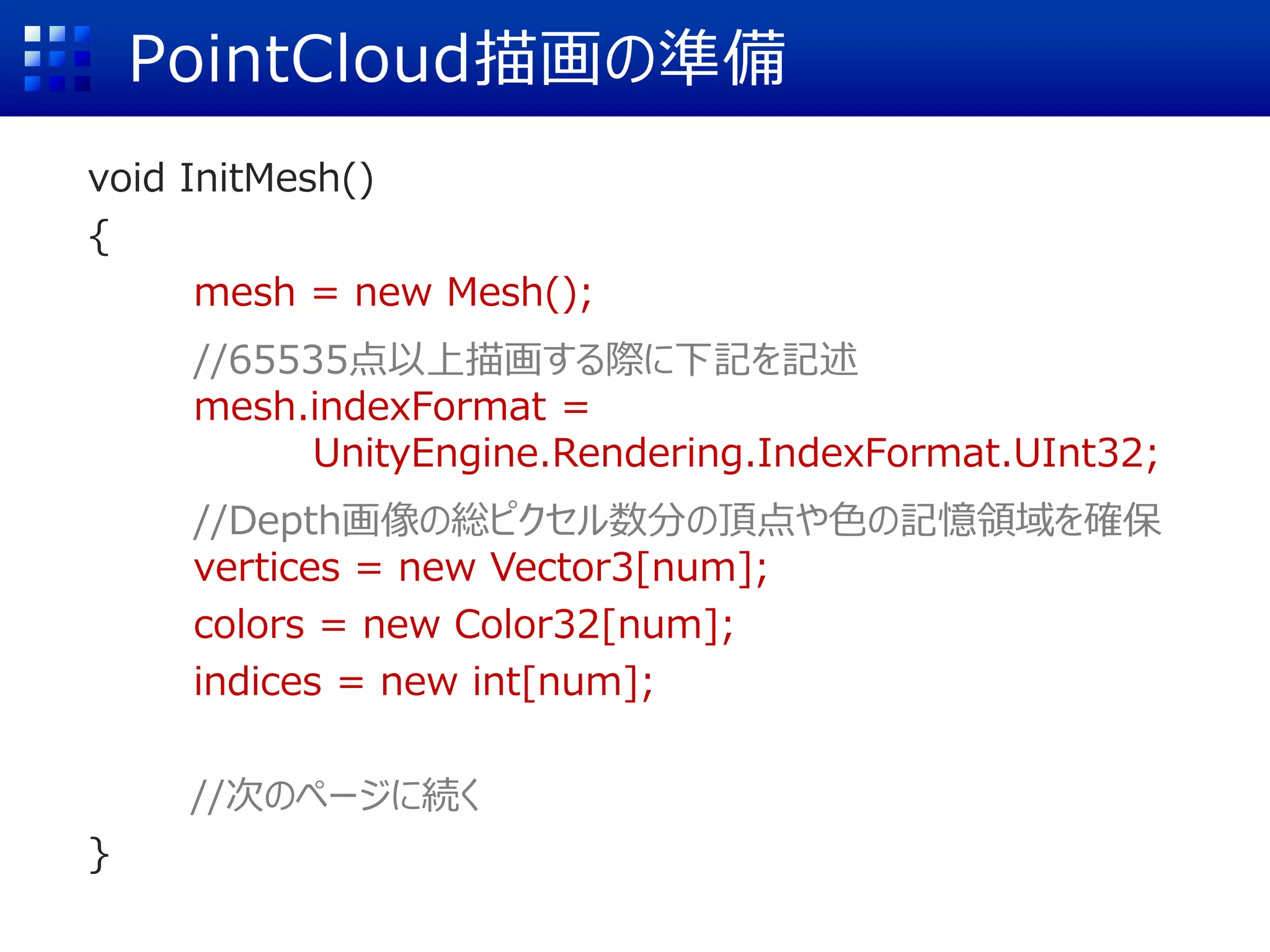

![PointCloud描画の準備
void InitMesh()
{
mesh = new Mesh();
//65535点以上描画する際に下記を記述
mesh.indexFormat =
UnityEngine.Rendering.IndexFormat.UInt32;
//Depth画像の総ピクセル数分の頂点や色の記憶領域を確保
vertices = new Vector3[num];
colors = new Color32[num];
indices = new int[num];
//次のページに続く
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-57-2048.jpg)
![PointCloud描画の準備
/*前ページの続き(InitMesh内)*/
int index = 0; //何番目の点を操作するのかを表す変数
for (int y = 0; y < height; y++)
{
for (int x = 0; x < width; x++)
{
vertices[index].x = x ;
vertices[index].y = y ;
vertices[index].z = 2;
colors[index].r = 0;
colors [index].g = 0;
colors [index].b = 255;
colors [index].a = 255;
indices[index] = index;
index++;
}
}
各頂点の座標を仮置き
各頂点の色を仮置き(=青)
index番目の点は描画する](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-59-2048.jpg)

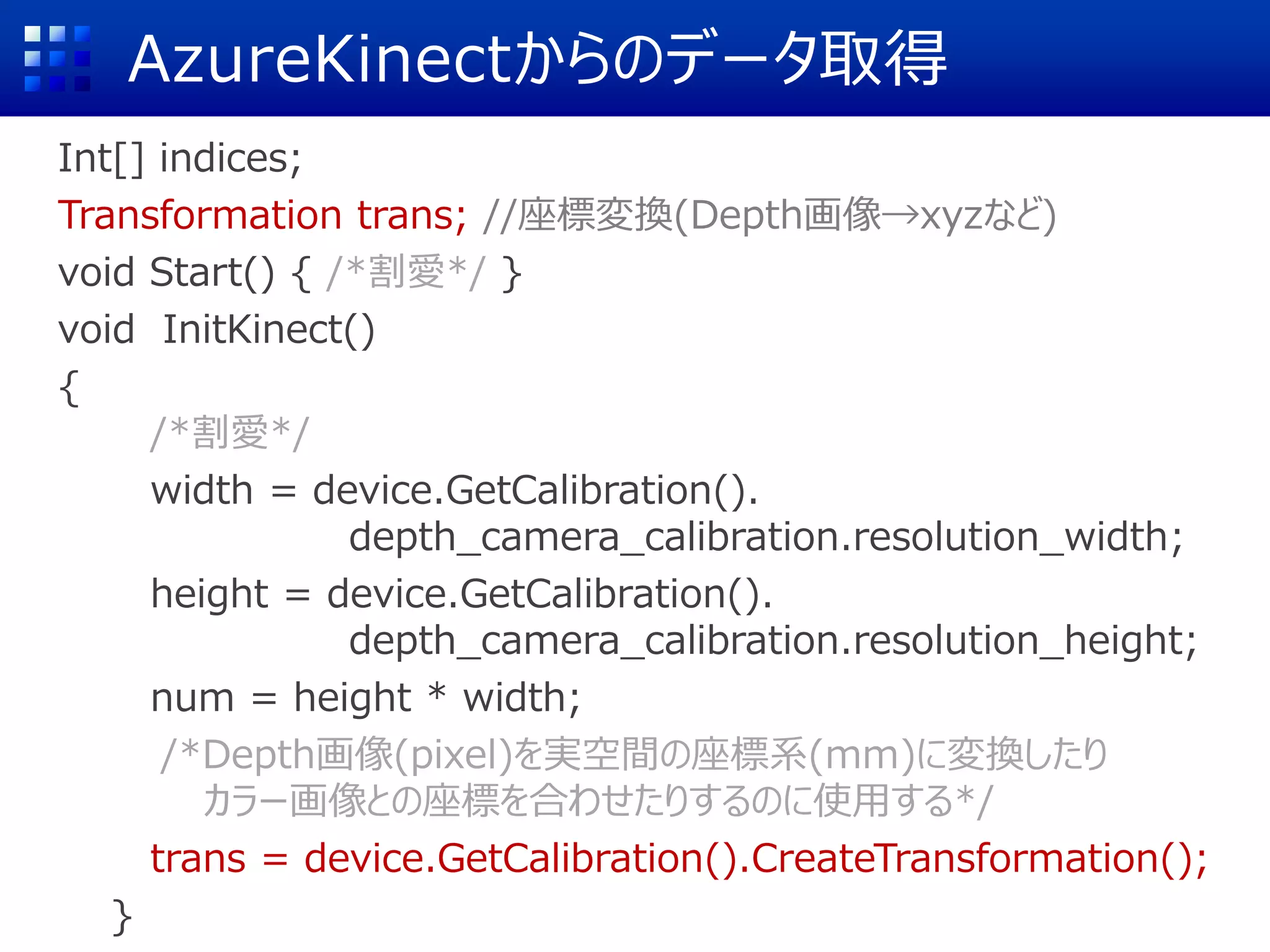

![AzureKinectからのデータ取得
Int[] indices;
Transformation trans; //座標変換(Depth画像→xyzなど)
void Start() { /*割愛*/ }
void InitKinect()
{
/*割愛*/
width = device.GetCalibration().
depth_camera_calibration.resolution_width;
height = device.GetCalibration().
depth_camera_calibration.resolution_height;
num = height * width;
/*Depth画像(pixel)を実空間の座標系(mm)に変換したり
カラー画像との座標を合わせたりするのに使用する*/
trans = device.GetCalibration().CreateTransformation();
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-63-2048.jpg)
![AzureKinectからのデータ取得
using UnityEngine;
using Microsoft.Azure.Kinect.Sensor;
//非同期処理を行う準備
using System.Threading.Tasks;
public class KinectScript : MonoBehaviour
{
Device device;
int width, height, num;
Mesh mesh;
Vector3[] vertices;
Color32[] colors;
int[] indices;
/*以下割愛*/](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-64-2048.jpg)

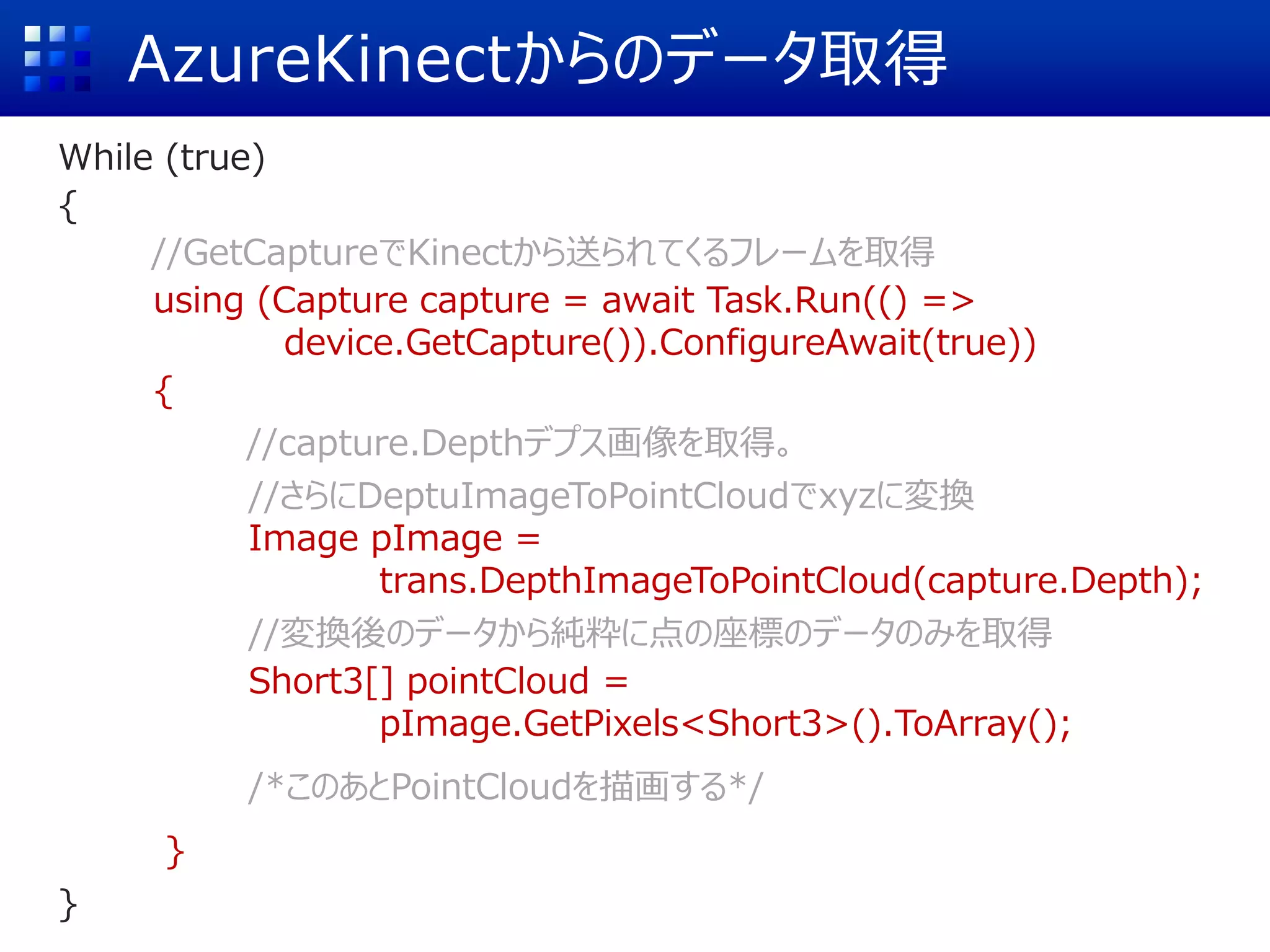

![AzureKinectからのデータ取得
While (true)
{
//GetCaptureでKinectから送られてくるフレームを取得
using (Capture capture = await Task.Run(() =>
device.GetCapture()).ConfigureAwait(true))
{
//capture.Depthデプス画像を取得。
//さらにDeptuImageToPointCloudでxyzに変換
Image pImage =
trans.DepthImageToPointCloud(capture.Depth);
//変換後のデータから純粋に点の座標のデータのみを取得
Short3[] pointCloud =
pImage.GetPixels<Short3>().ToArray();
/*このあとPointCloudを描画する*/
}
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-66-2048.jpg)

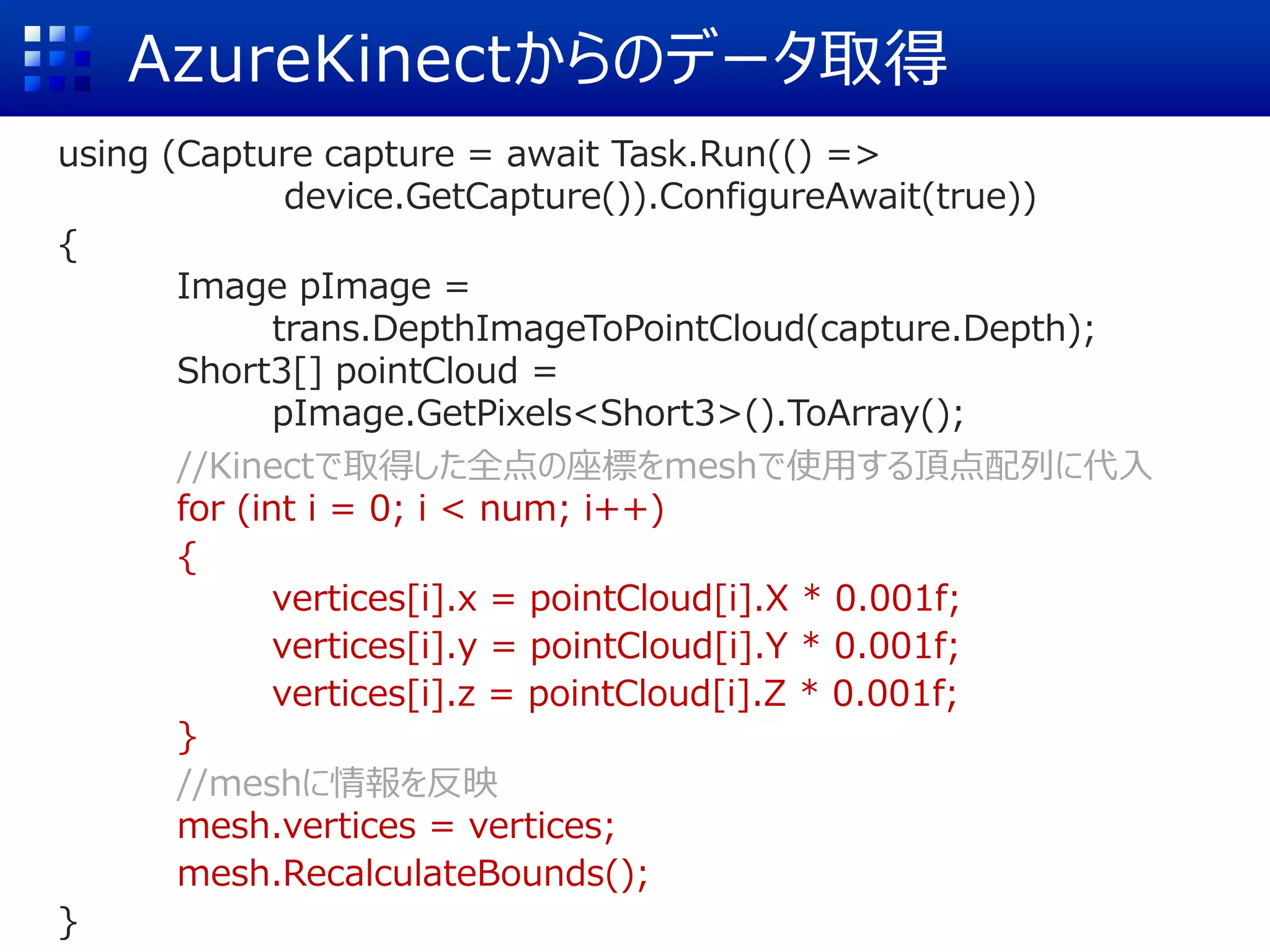

![AzureKinectからのデータ取得
using (Capture capture = await Task.Run(() =>
device.GetCapture()).ConfigureAwait(true))
{
Image pImage =
trans.DepthImageToPointCloud(capture.Depth);
Short3[] pointCloud =
pImage.GetPixels<Short3>().ToArray();
//Kinectで取得した全点の座標をmeshで使用する頂点配列に代入
for (int i = 0; i < num; i++)
{
vertices[i].x = pointCloud[i].X * 0.001f;
vertices[i].y = pointCloud[i].Y * 0.001f;
vertices[i].z = pointCloud[i].Z * 0.001f;
}
//meshに情報を反映
mesh.vertices = vertices;
mesh.RecalculateBounds();
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-67-2048.jpg)
![AzureKinectからのデータ取得
using (Capture capture = await Task.Run(() =>
device.GetCapture()).ConfigureAwait(true))
{
Image pImage =
trans.DepthImageToPointCloud(capture.Depth);
Short3[] pointCloud =
pImage.GetPixels<Short3>().ToArray();
//Kinectで取得した全点の座標をmeshで使用する頂点配列に代入
for (int i = 0; i < num; i++)
{
vertices[i].x = pointCloud[i].X * 0.001f;
vertices[i].y = -pointCloud[i].Y * 0.001f;
vertices[i].z = pointCloud[i].Z * 0.001f;
}
//meshに情報を反映
mesh.vertices = vertices;
mesh.RecalculateBounds();
}](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-71-2048.jpg)

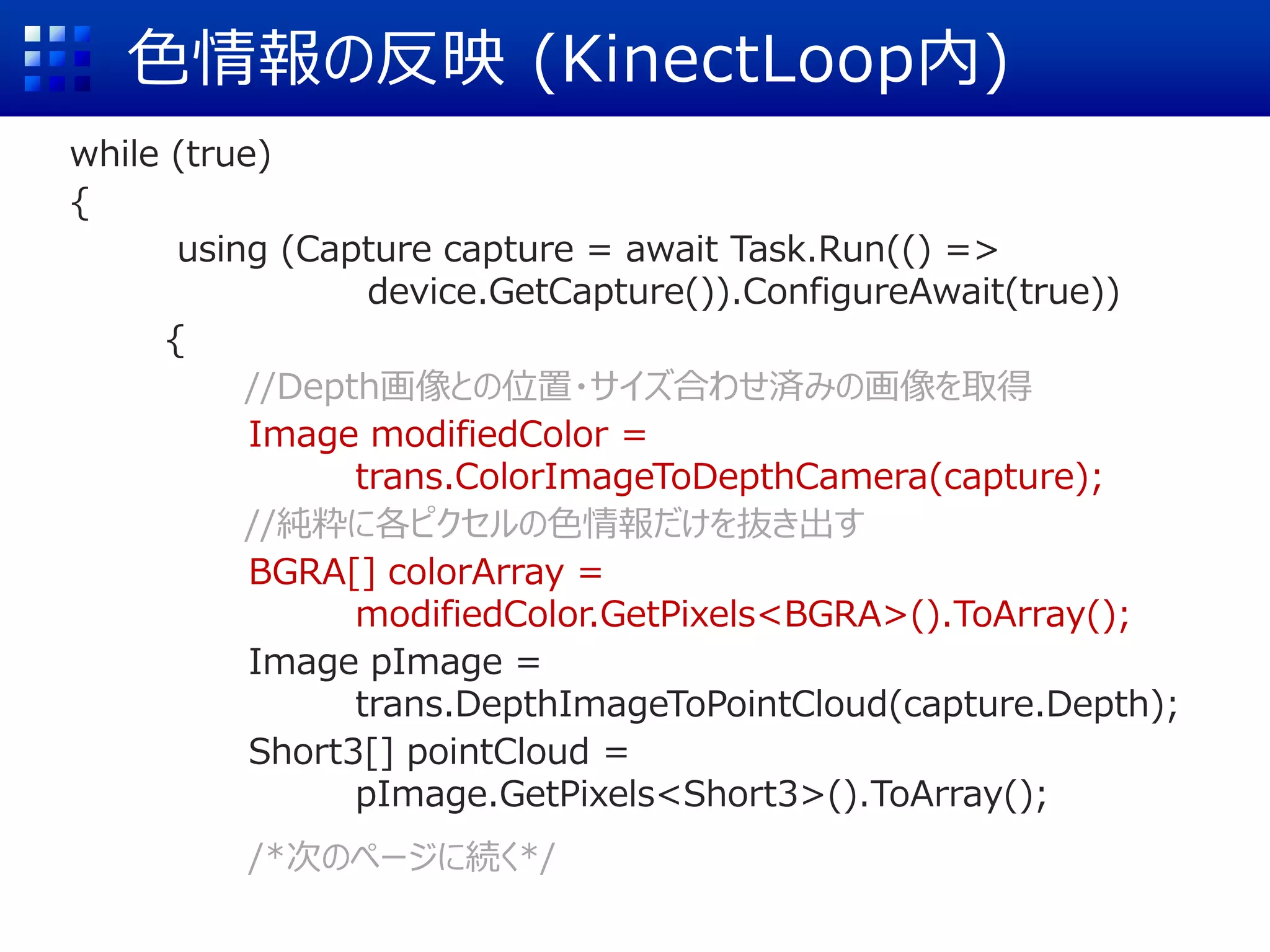

![色情報の反映 (KinectLoop内)
while (true)
{
using (Capture capture = await Task.Run(() =>
device.GetCapture()).ConfigureAwait(true))
{
//Depth画像との位置・サイズ合わせ済みの画像を取得
Image modifiedColor =
trans.ColorImageToDepthCamera(capture);
//純粋に各ピクセルの色情報だけを抜き出す
BGRA[] colorArray =
modifiedColor.GetPixels<BGRA>().ToArray();
Image pImage =
trans.DepthImageToPointCloud(capture.Depth);
Short3[] pointCloud =
pImage.GetPixels<Short3>().ToArray();
/*次のページに続く*/](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-73-2048.jpg)

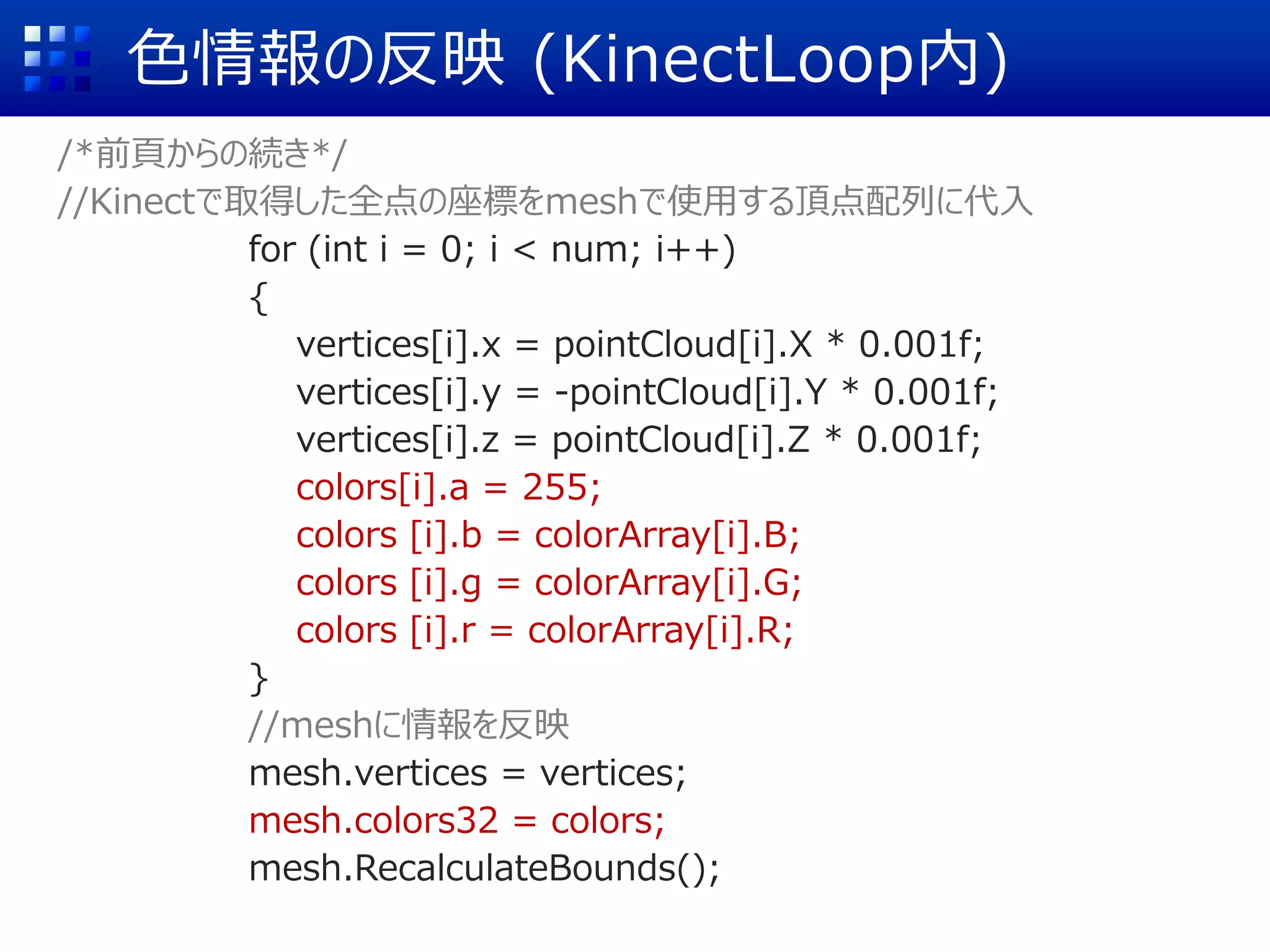

![色情報の反映 (KinectLoop内)
/*前頁からの続き*/
//Kinectで取得した全点の座標をmeshで使用する頂点配列に代入
for (int i = 0; i < num; i++)
{
vertices[i].x = pointCloud[i].X * 0.001f;
vertices[i].y = -pointCloud[i].Y * 0.001f;
vertices[i].z = pointCloud[i].Z * 0.001f;
colors[i].a = 255;
colors [i].b = colorArray[i].B;
colors [i].g = colorArray[i].G;
colors [i].r = colorArray[i].R;
}
//meshに情報を反映
mesh.vertices = vertices;
mesh.colors32 = colors;
mesh.RecalculateBounds();](https://image.slidesharecdn.com/azurekinect-190907083624/75/Azure-kinect-DK-74-2048.jpg)
More Related Content
![[CEDEC 2021] 運用中タイトルでも怖くない！ 『メルクストーリア』におけるハイパフォーマンス・ローコストなリアルタイム通信技術の導入事例](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2021-210825103749-thumbnail.jpg?width=640&height=640&fit=bounds)
More from Takashi Yoshinaga
Azure kinect DKハンズオン
- 1.
- 2.
- 3.
- 4.

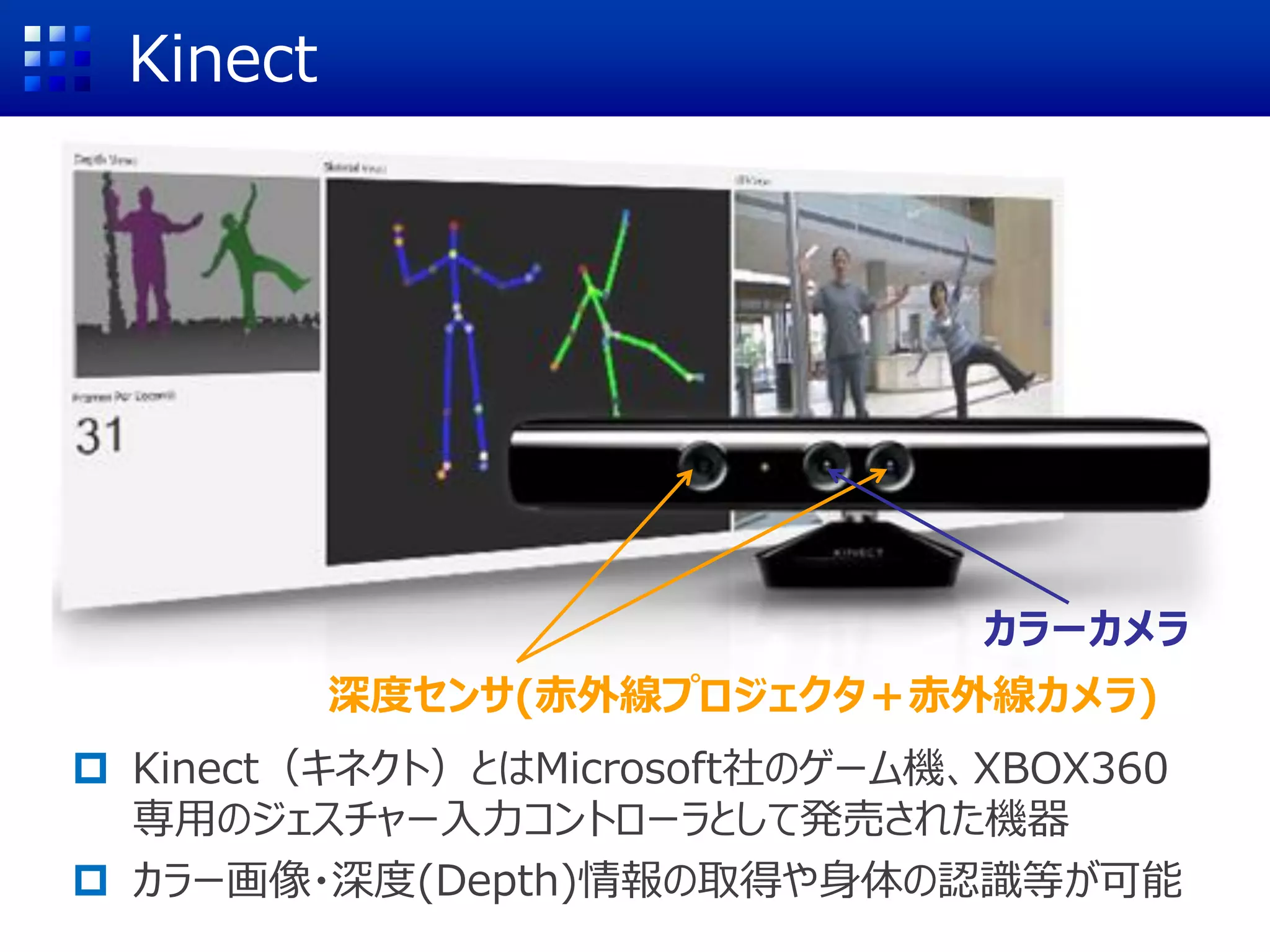

- 5.

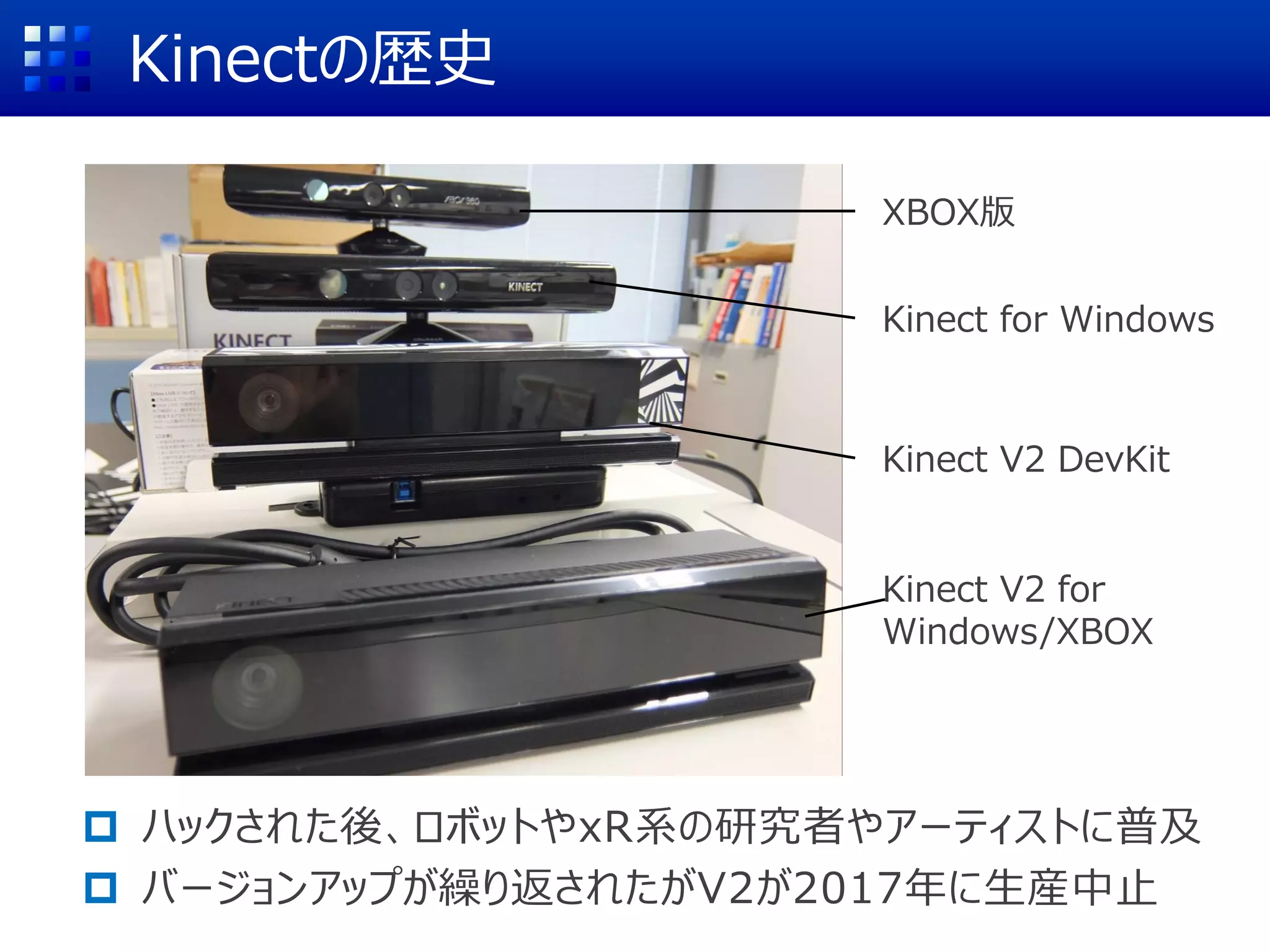

- 6. Kinectの歴史 ハックされた後、ロボットやxR系の研究者やアーティストに普及 バージョンアップが繰り返されたがV2が2017年に生産中止 XBOX版 Kinectfor Windows Kinect V2 DevKit Kinect V2 for Windows/XBOX

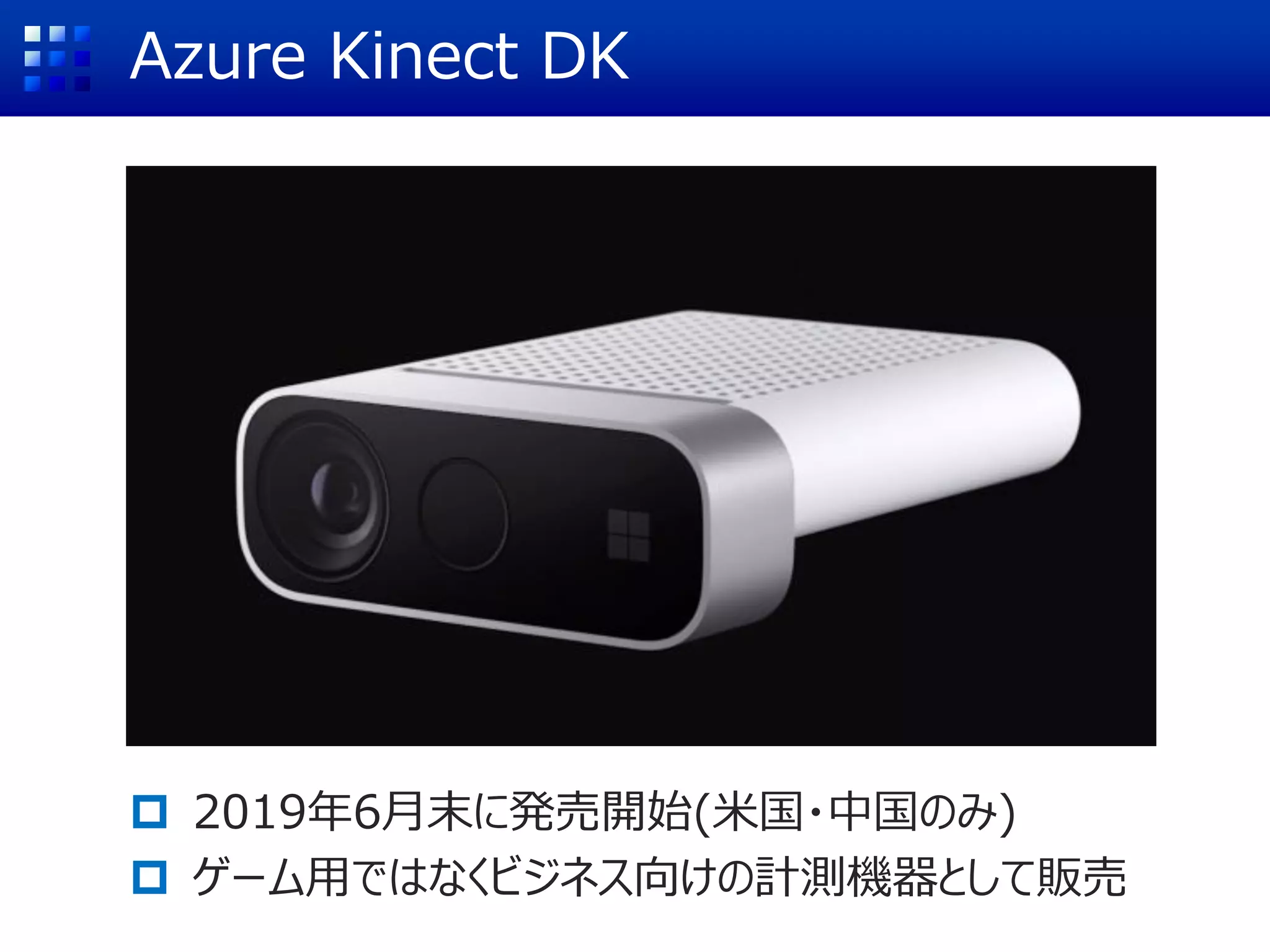

- 7. Azure Kinect DK 2019年6月末に発売開始(米国・中国のみ) ゲーム用ではなくビジネス向けの計測機器として販売

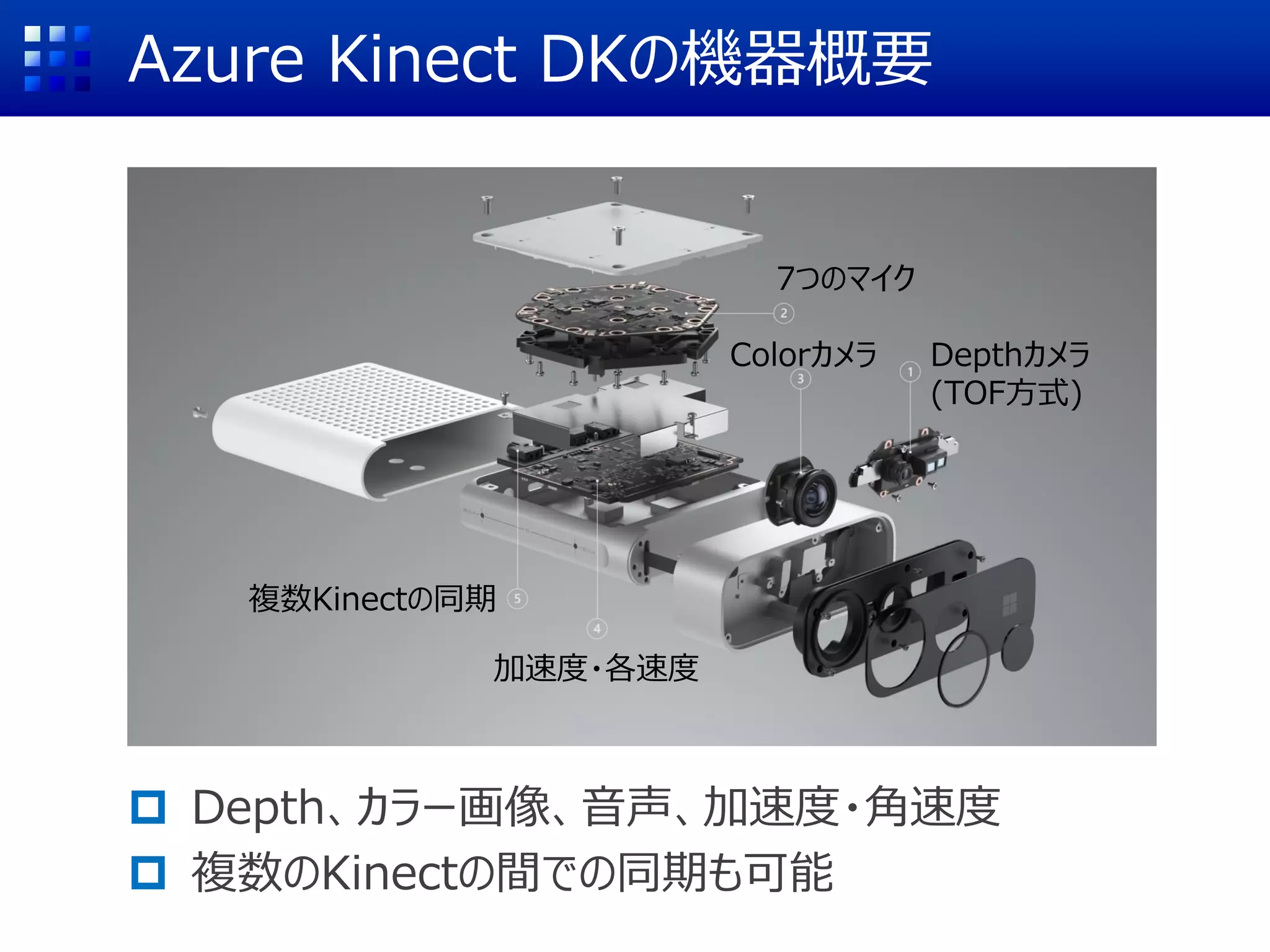

- 8. Azure Kinect DKの機器概要 Depth、カラー画像、音声、加速度・角速度 複数のKinectの間での同期も可能 7つのマイク Depthカメラ (TOF方式) Colorカメラ 加速度・各速度 複数Kinectの同期

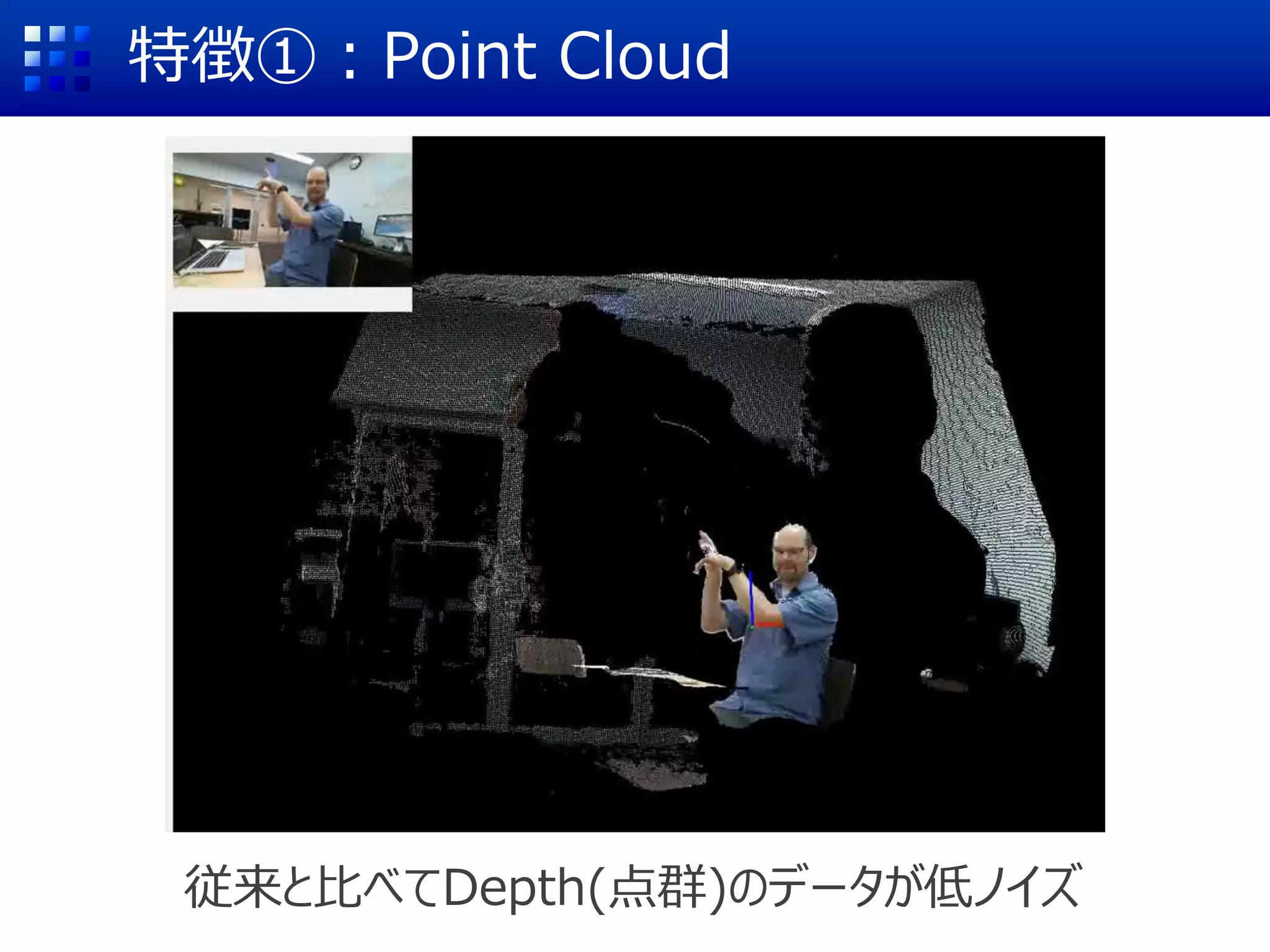

- 9.

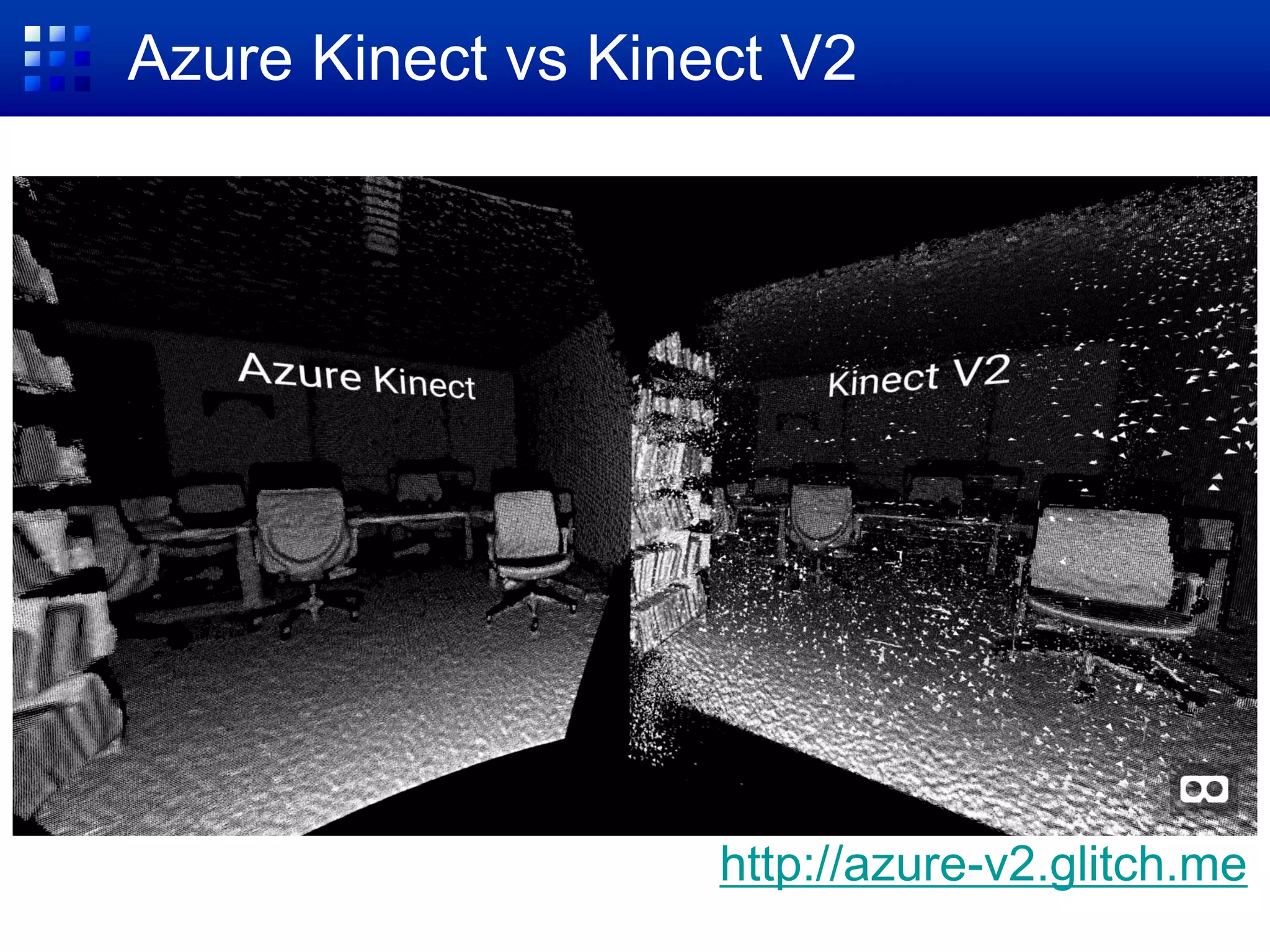

- 10. Azure Kinect vsKinect V2 http://azure-v2.glitch.me

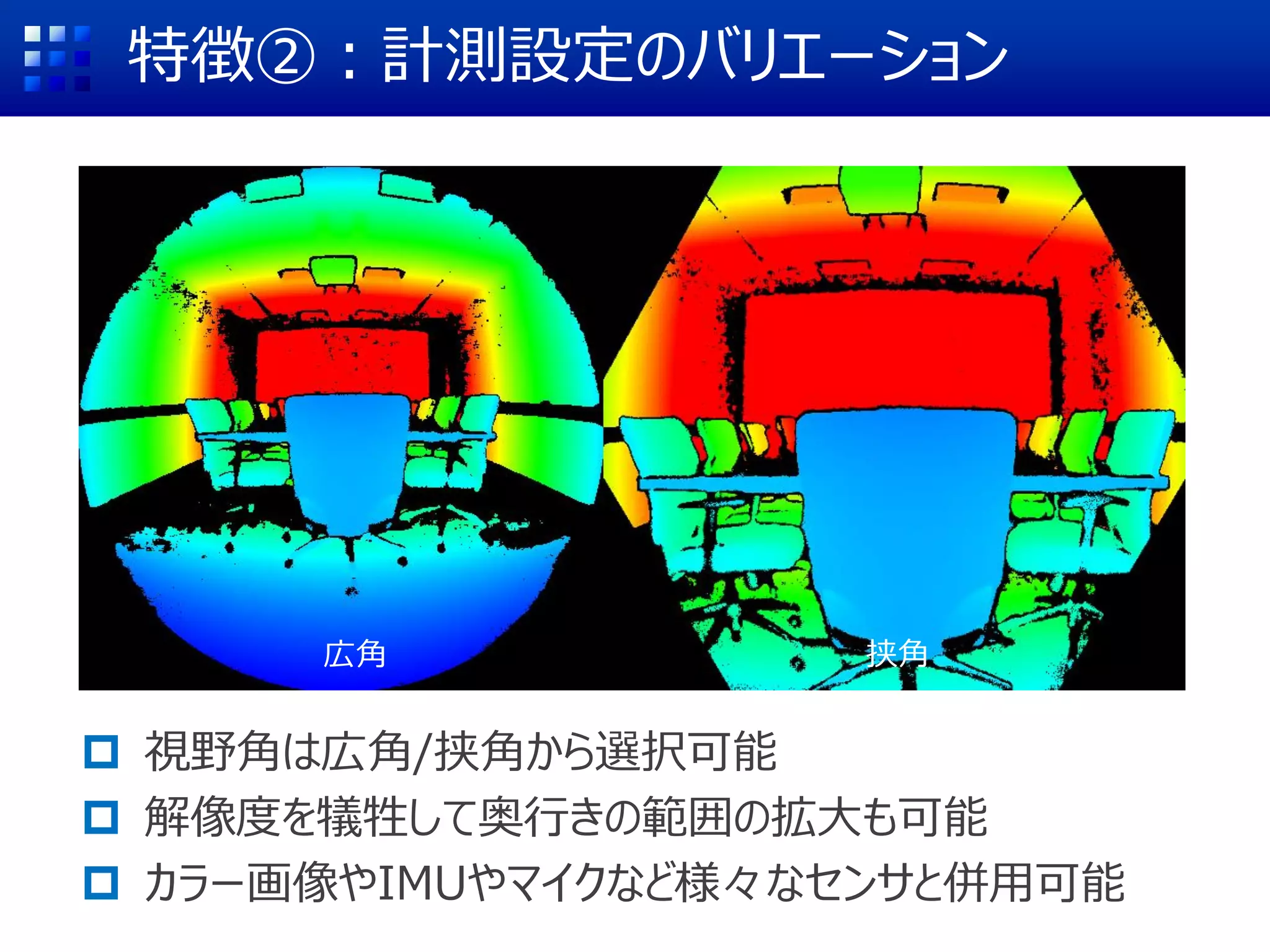

- 11. 特徴②：計測設定のバリエーション 広角 挟角 視野角は広角/挟角から選択可能 解像度を犠牲して奥行きの範囲の拡大も可能 カラー画像やIMUやマイクなど様々なセンサと併用可能

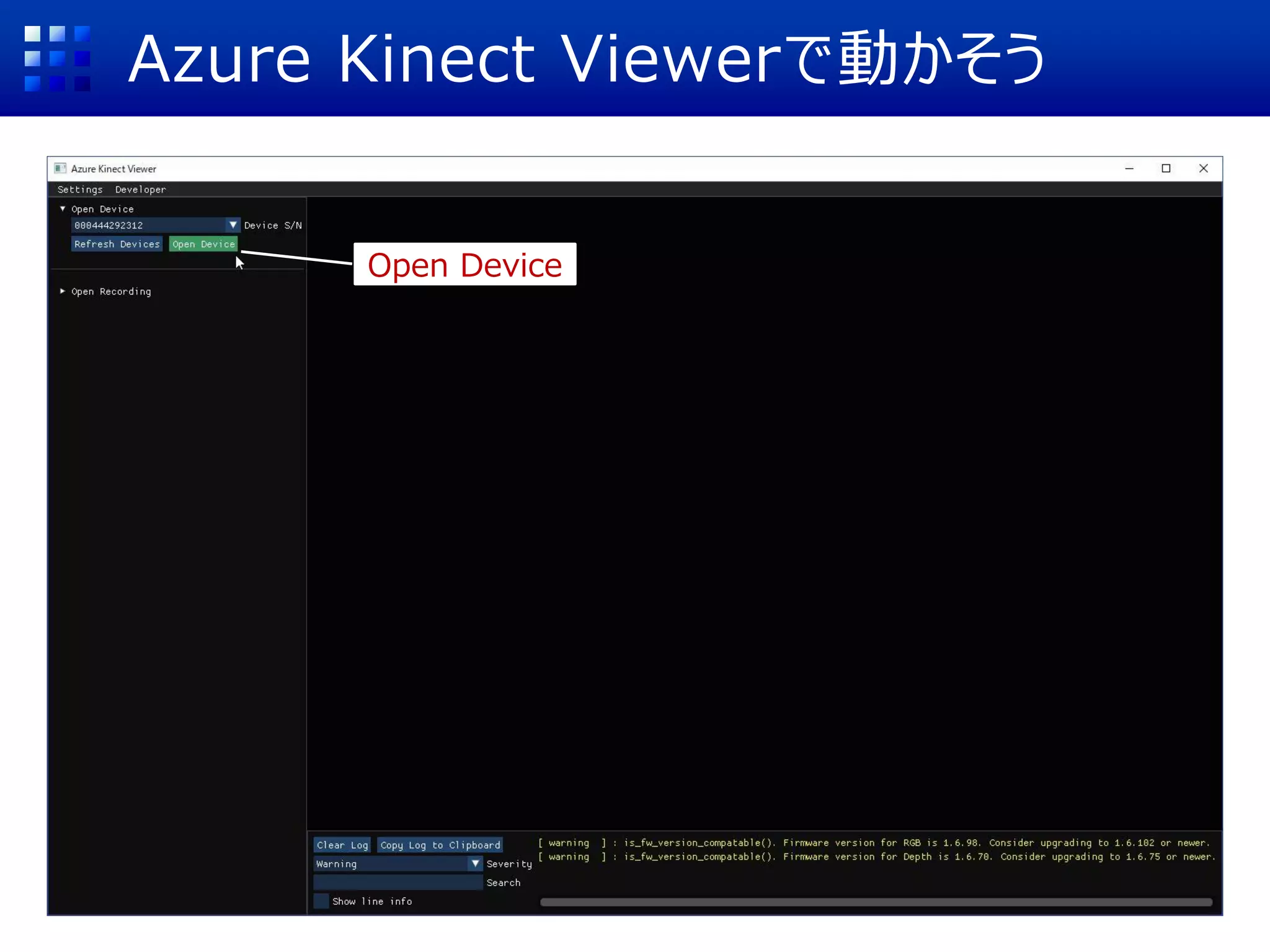

- 12.
- 13.
- 14. Azure Kinect Viewerで動かそう 赤外線画像Depth画像 Color画像 IMU (加速度・角速度) マイク

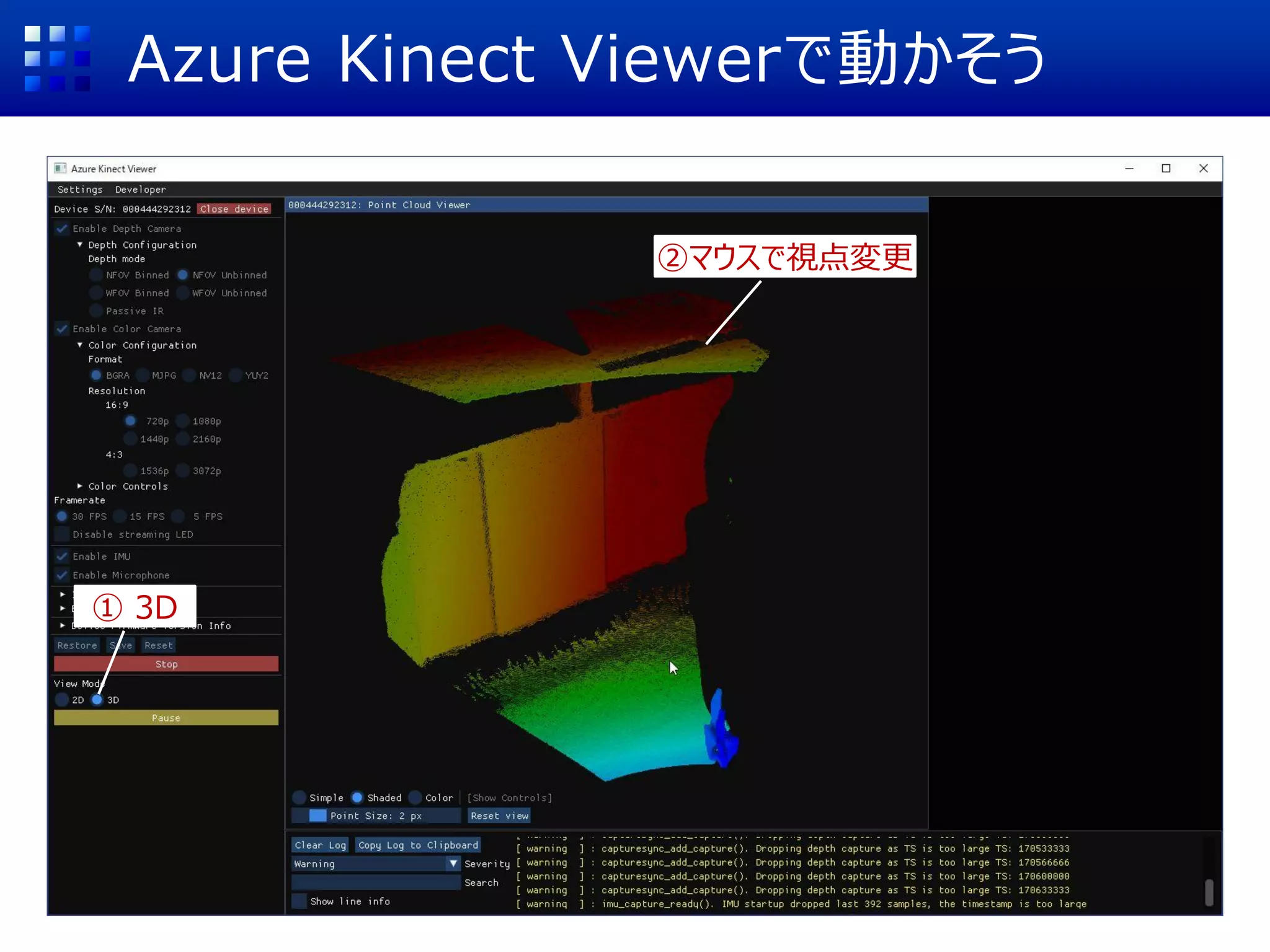

- 15. Azure Kinect Viewerで動かそう ①3D ②マウスで視点変更

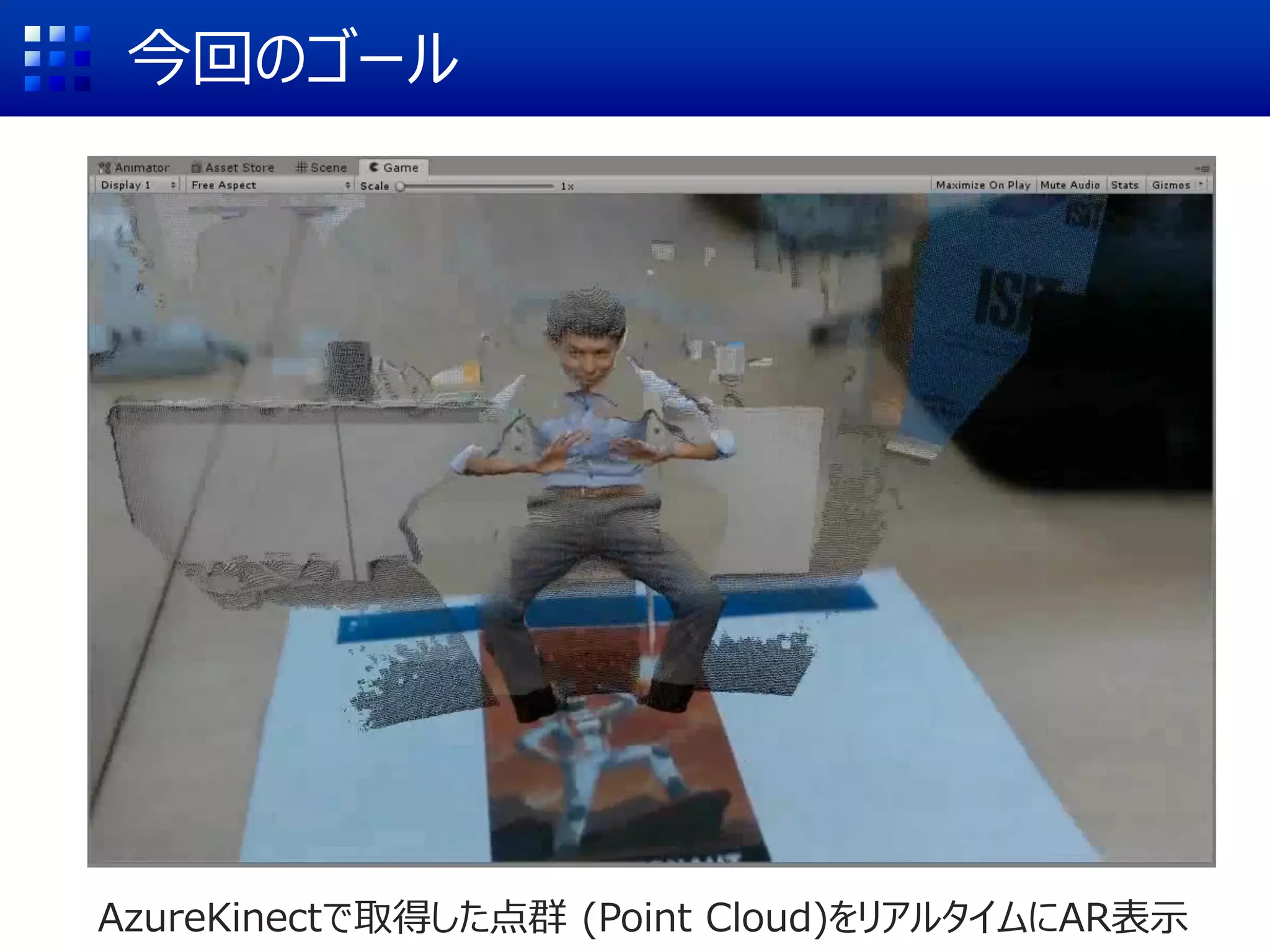

- 16.
- 17.

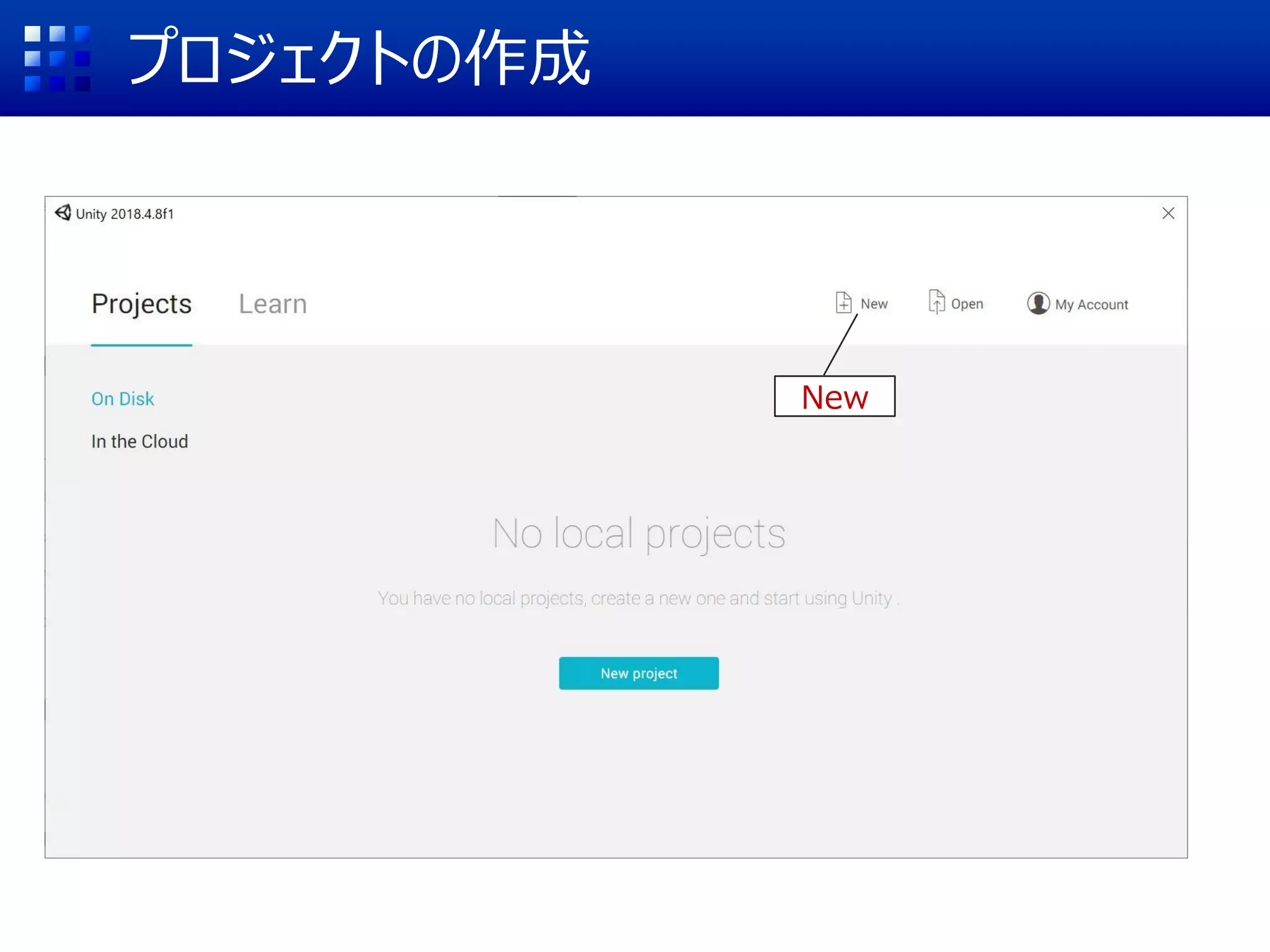

- 18.

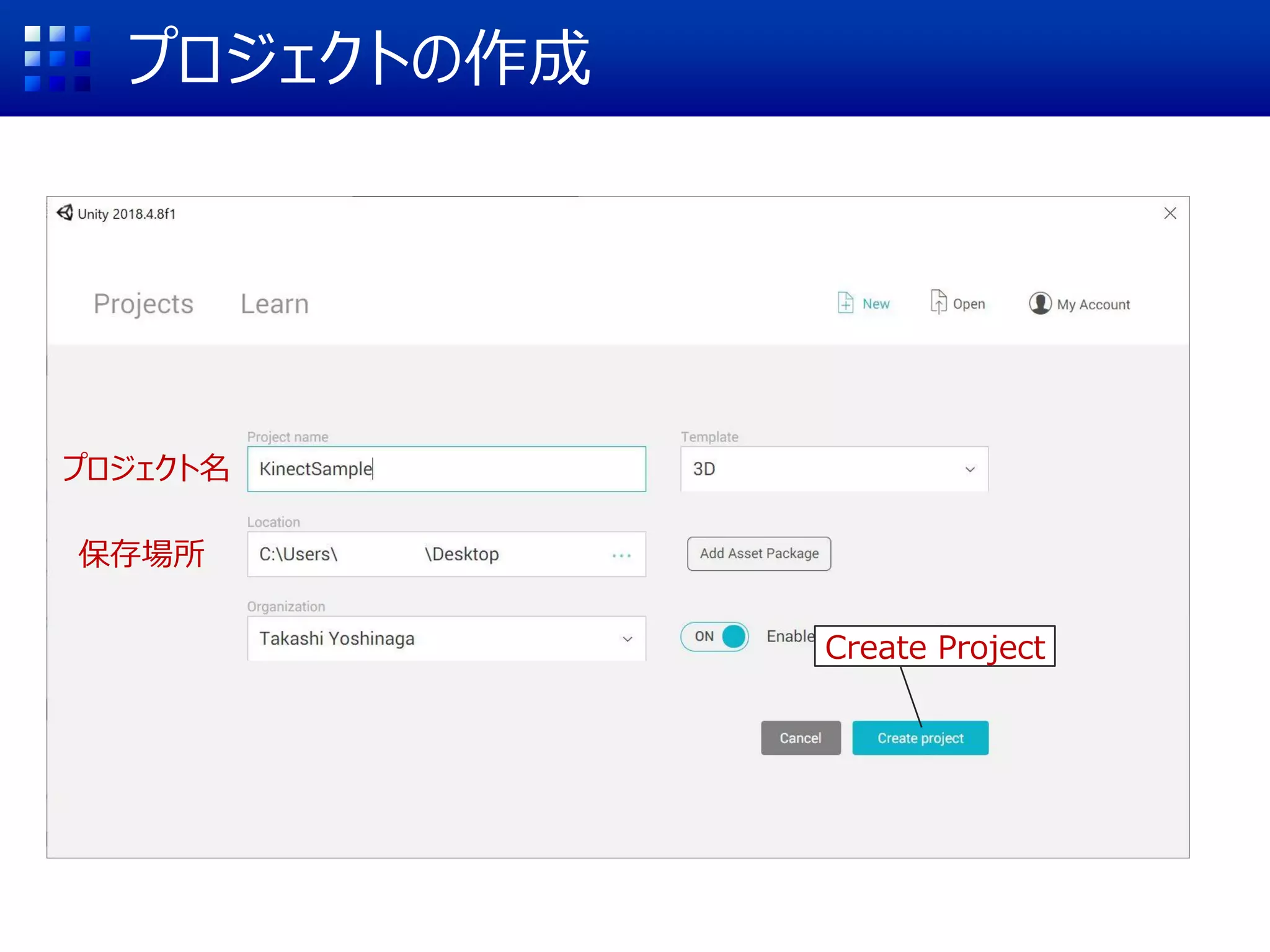

- 19.

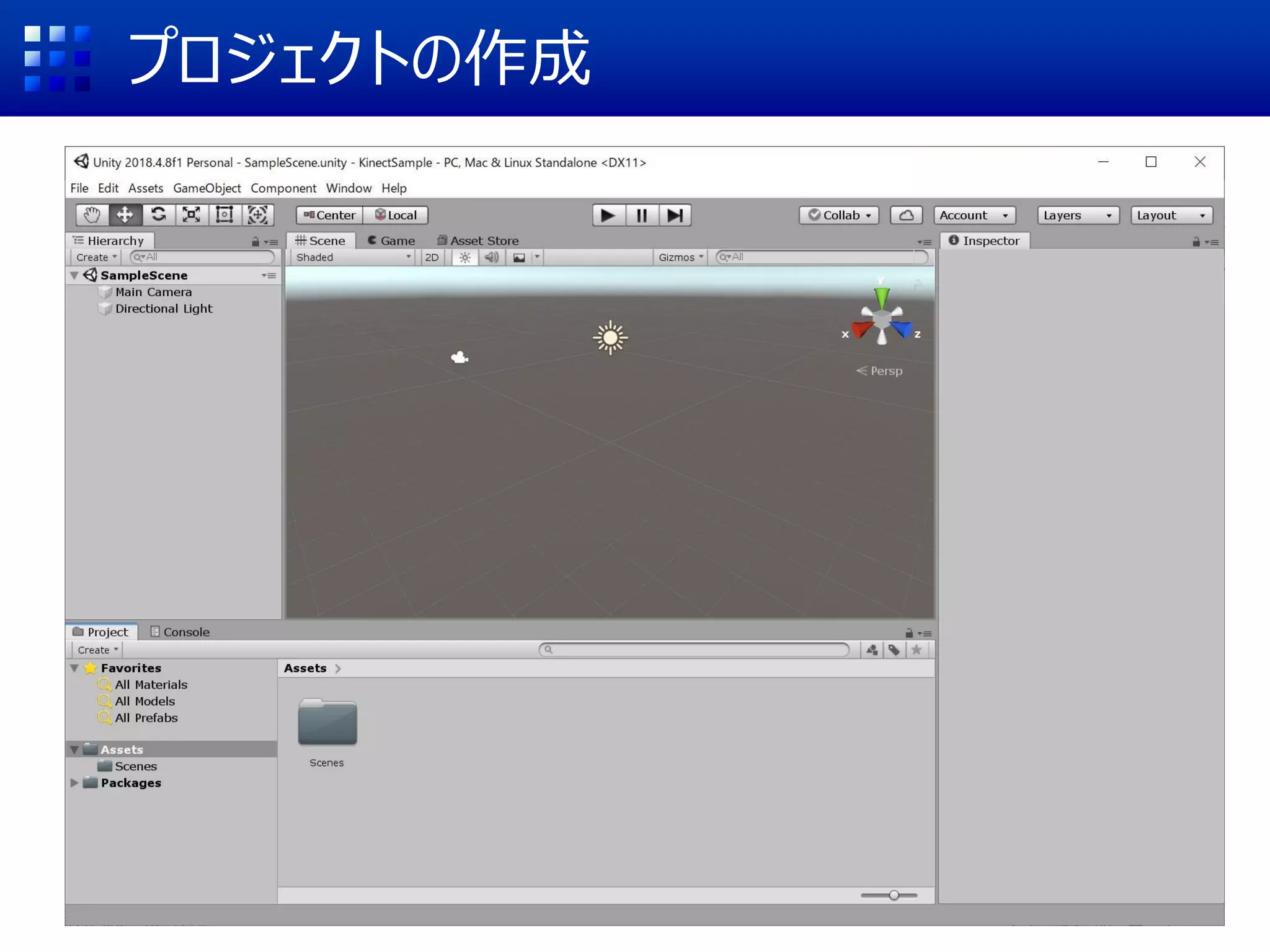

- 20.

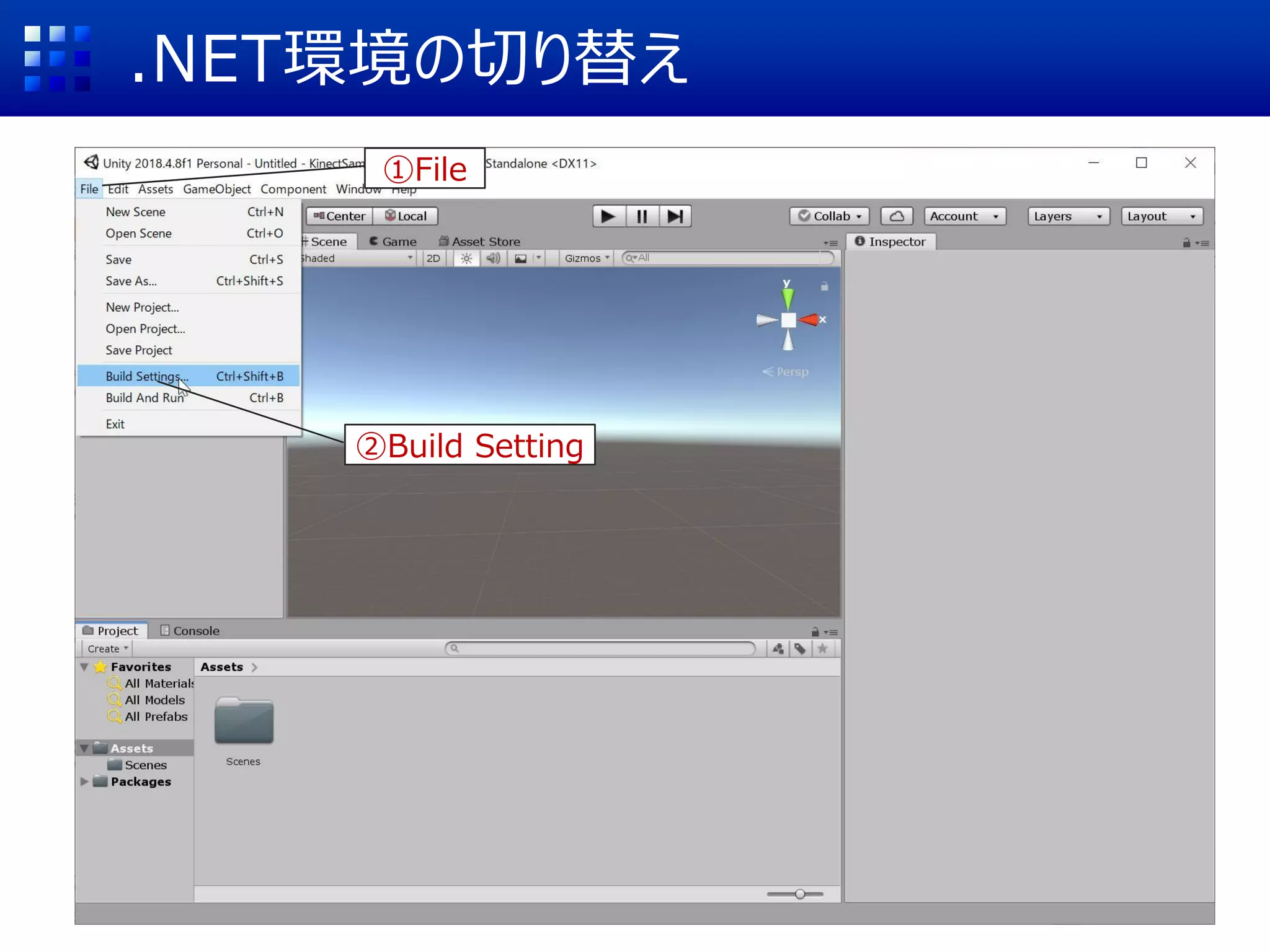

- 21.
- 22.
- 23.

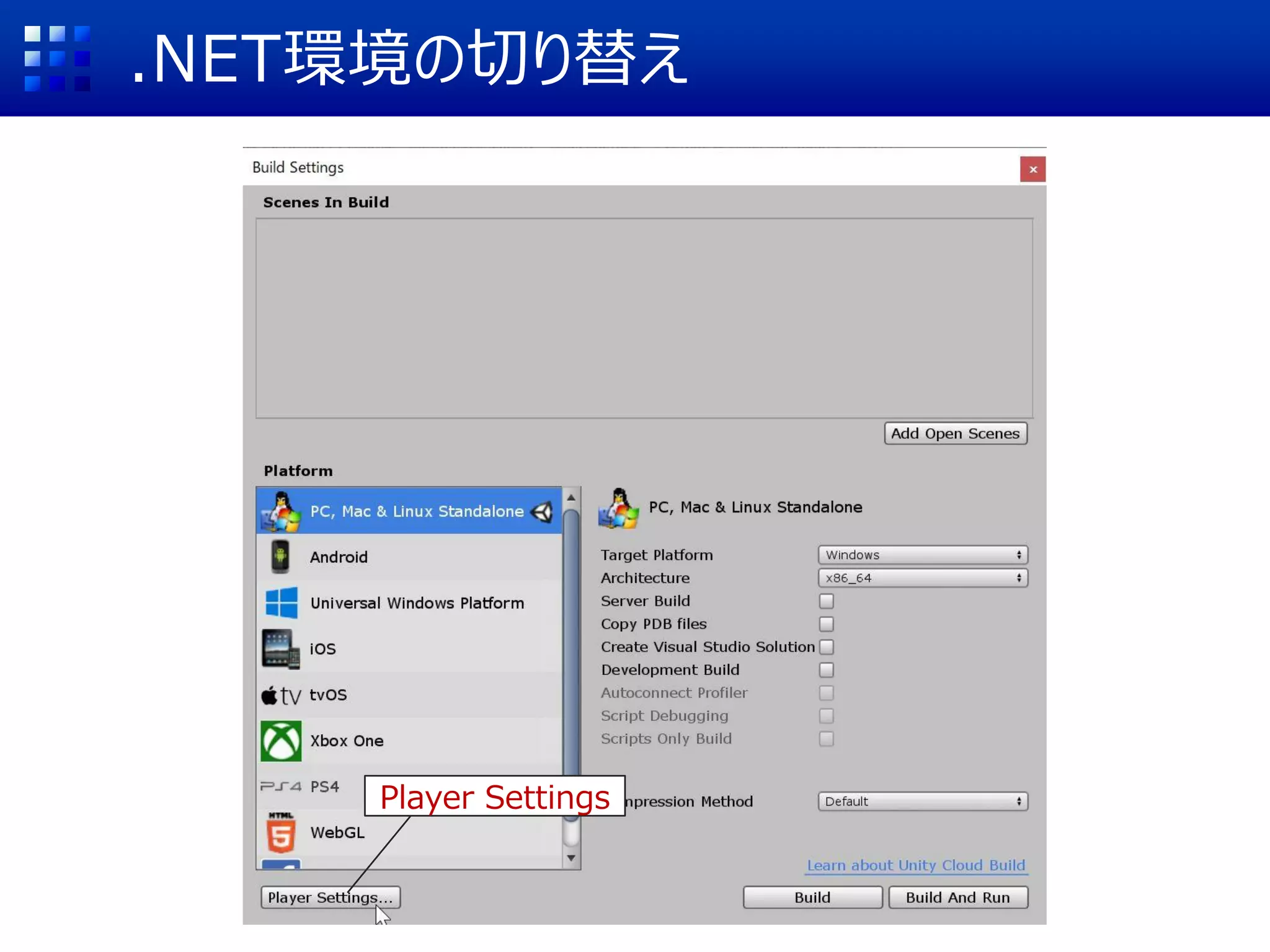

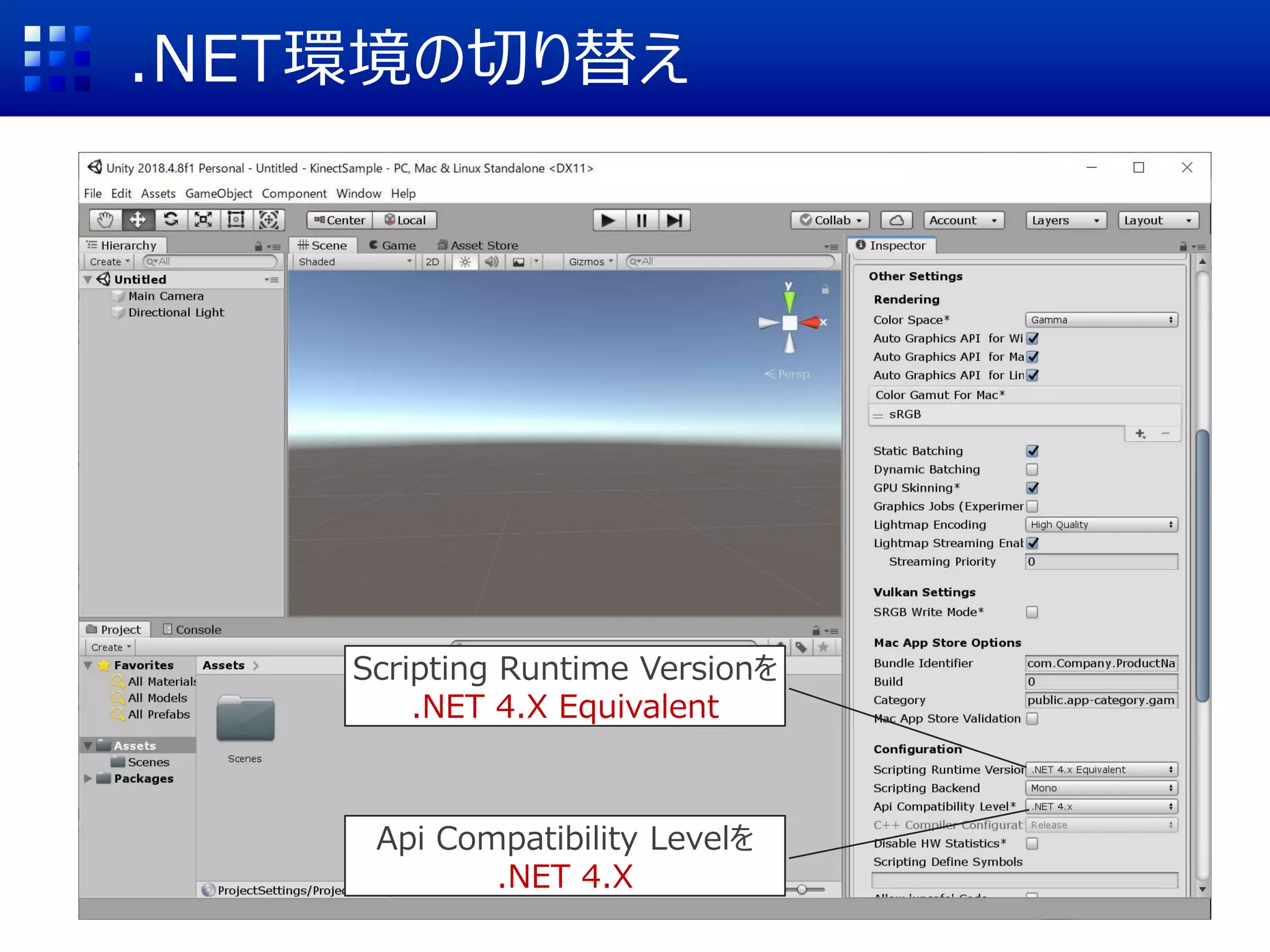

- 24. .NET環境の切り替え Scripting Runtime Versionを .NET4.X Equivalent Api Compatibility Levelを .NET 4.X
- 25.

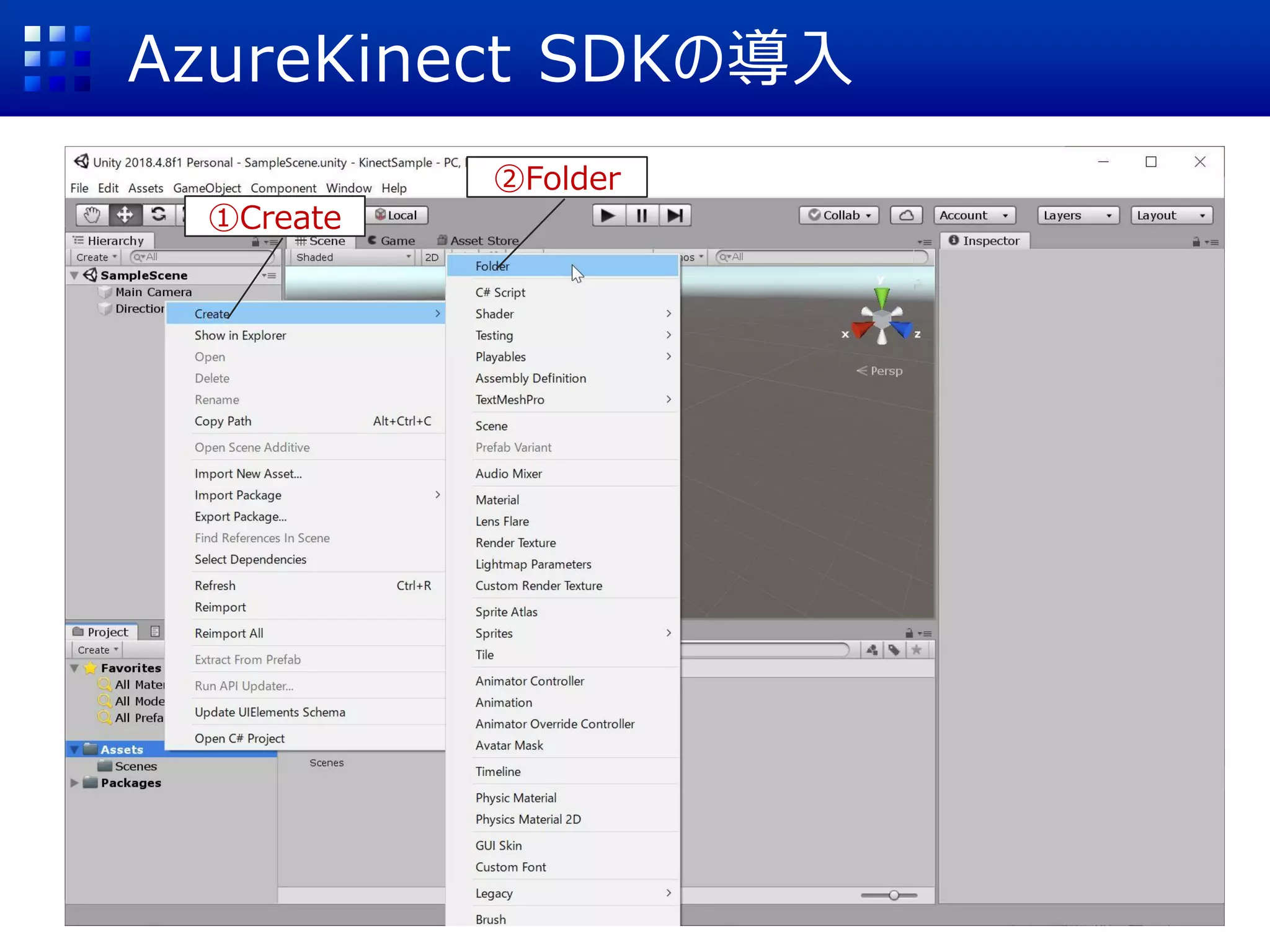

- 26.

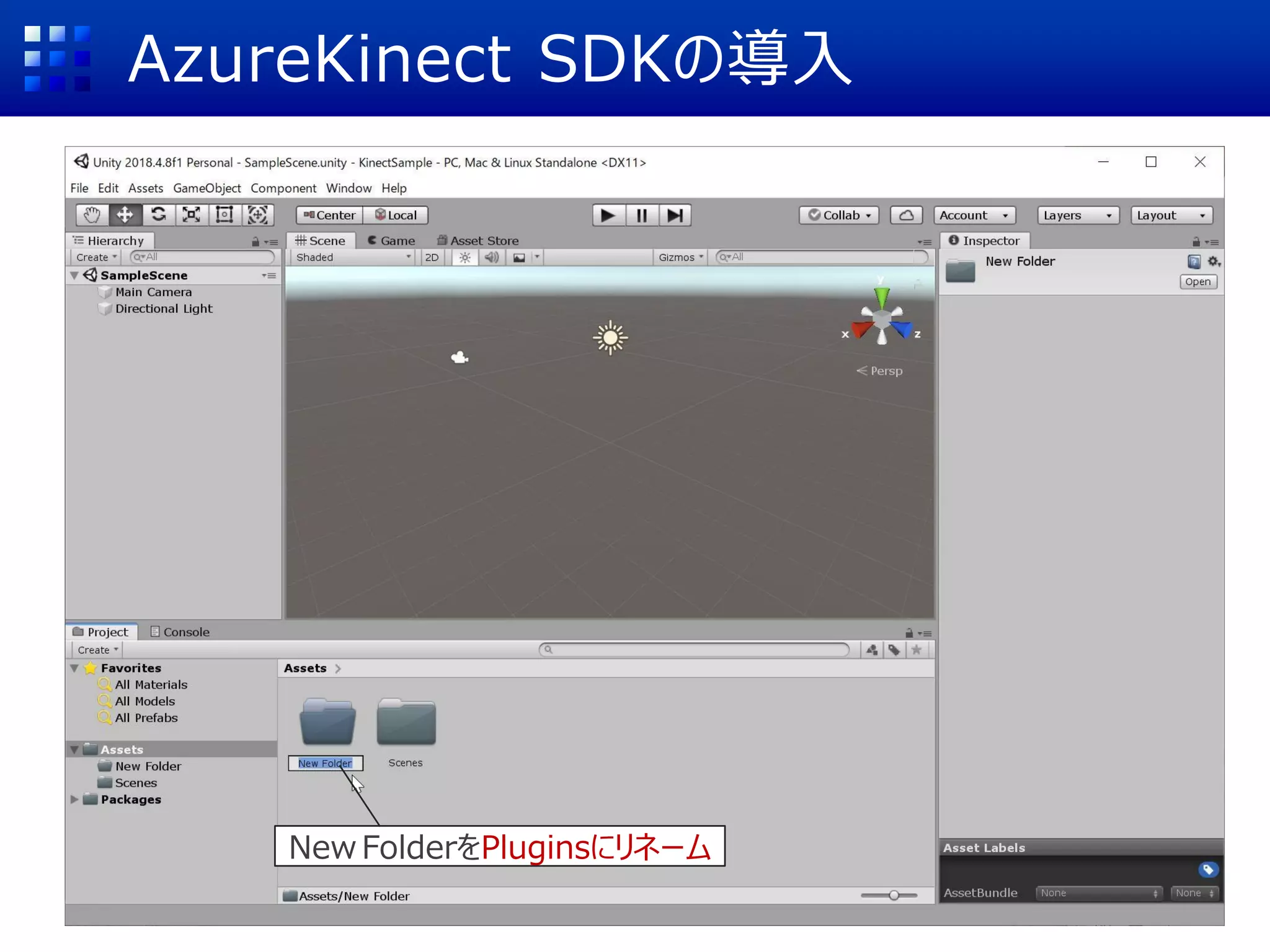

- 27.
- 28.
- 29.
- 30. AzureKinect SDKの導入 ①SDKがインストールされたフォルダを開く C:¥Program Files¥AzureKinect SDK v1.2.0¥sdk¥windows-desktop¥amd64¥release¥bin ②depthengine_2_0.dllを Pluginsフォルダにドラッグ&ドロップ
- 31.

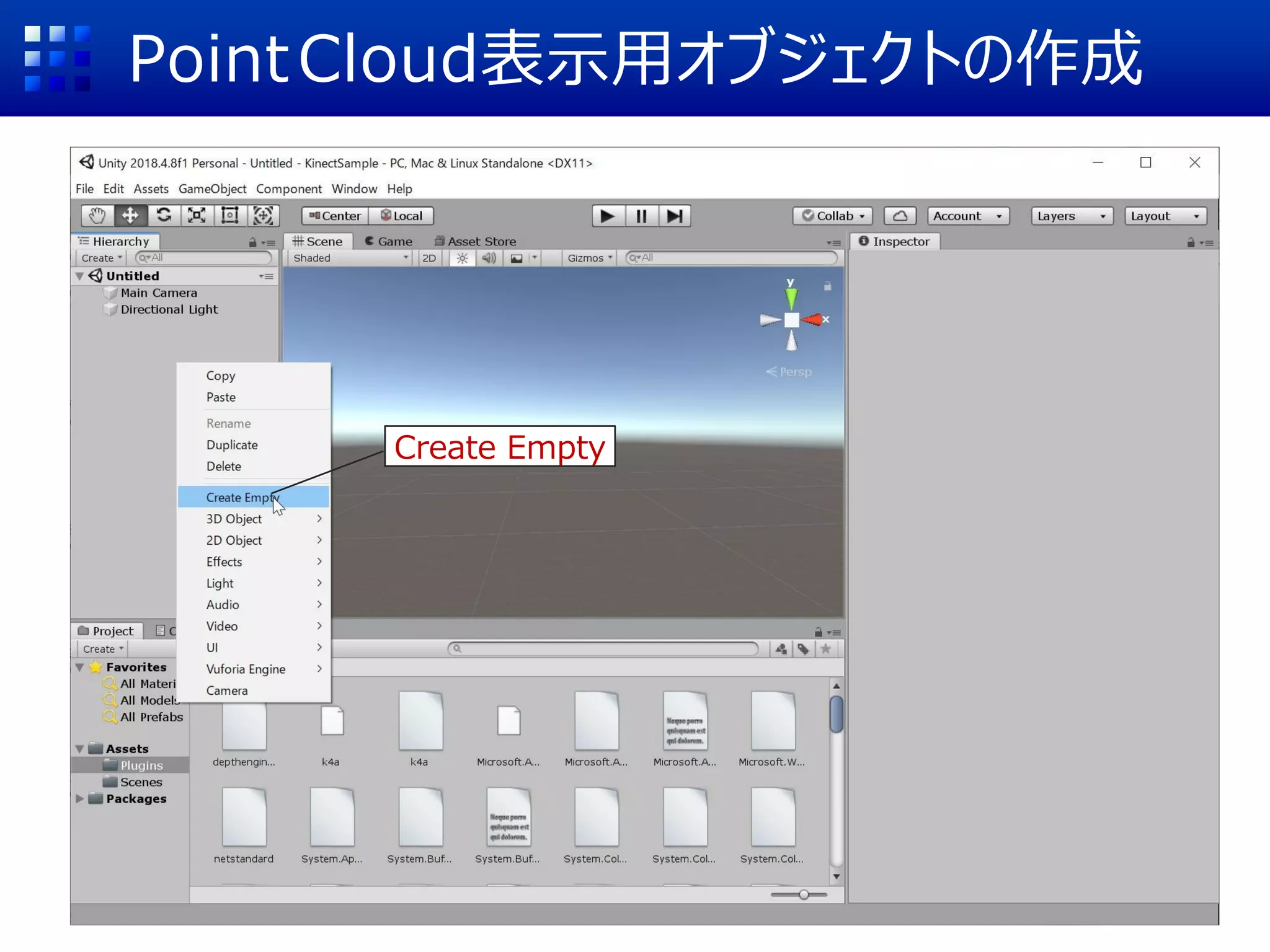

- 32.
- 33.
- 34.
- 35.
- 36.
- 37.

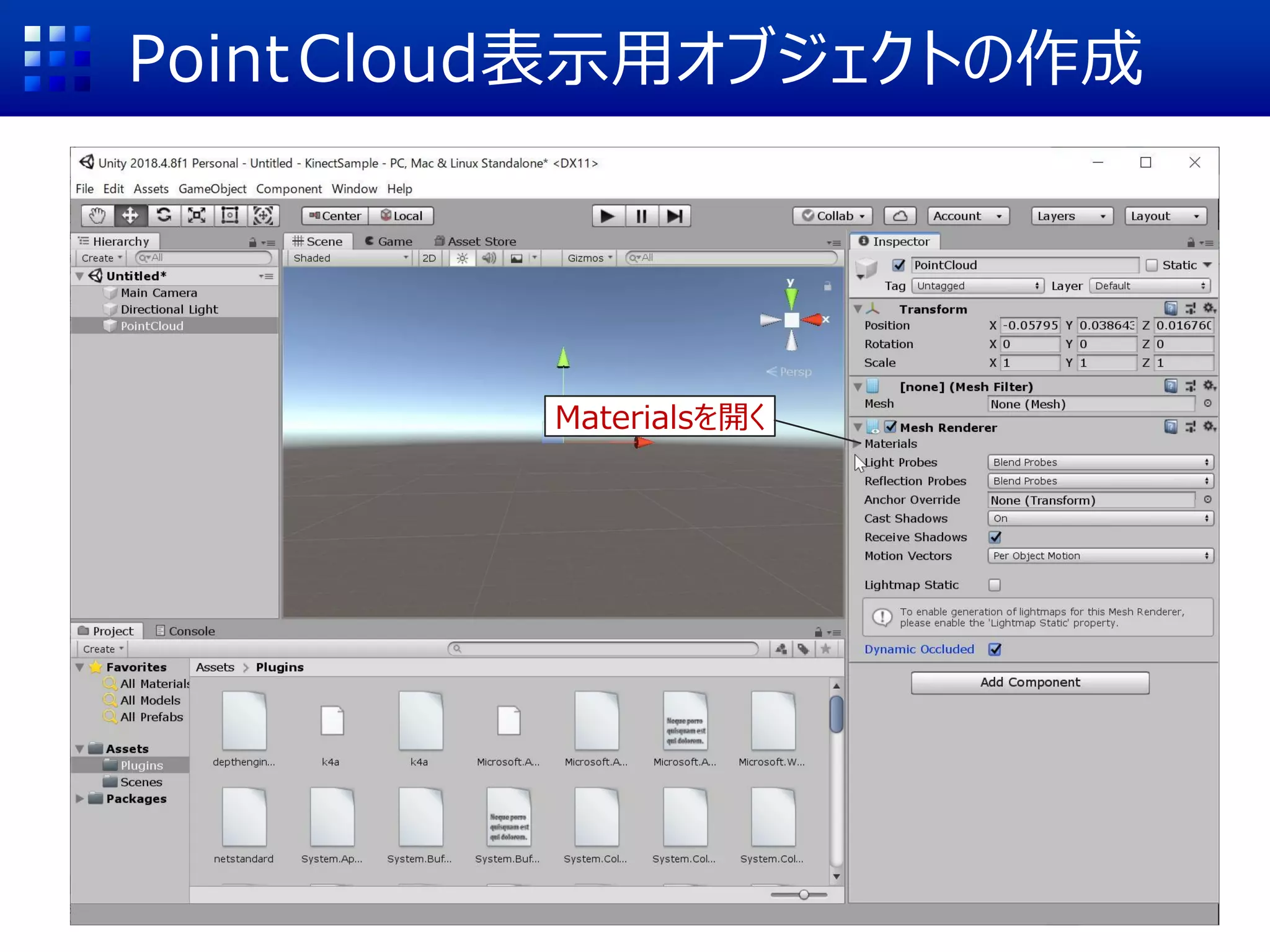

- 38.

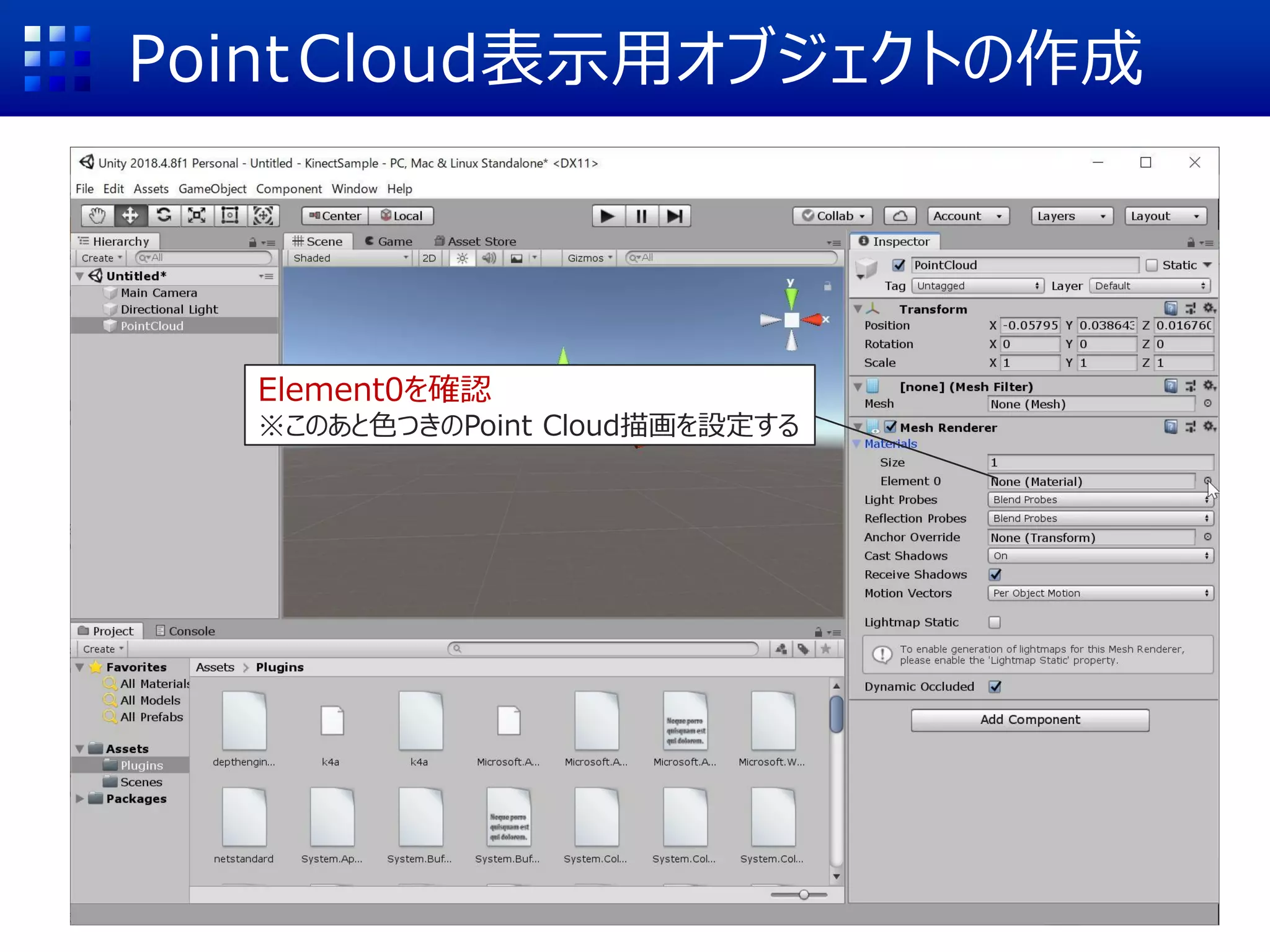

- 39.

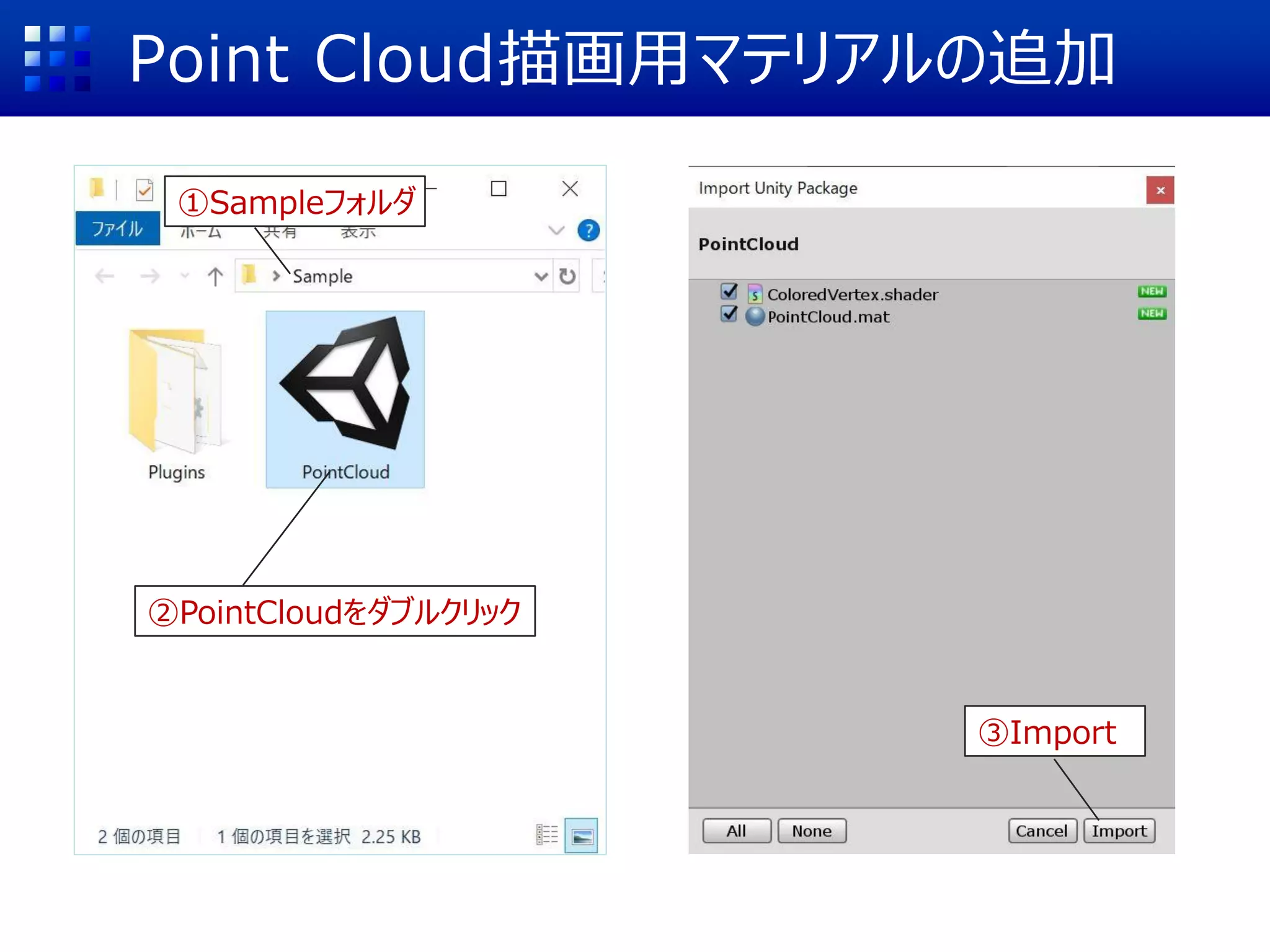

- 40.

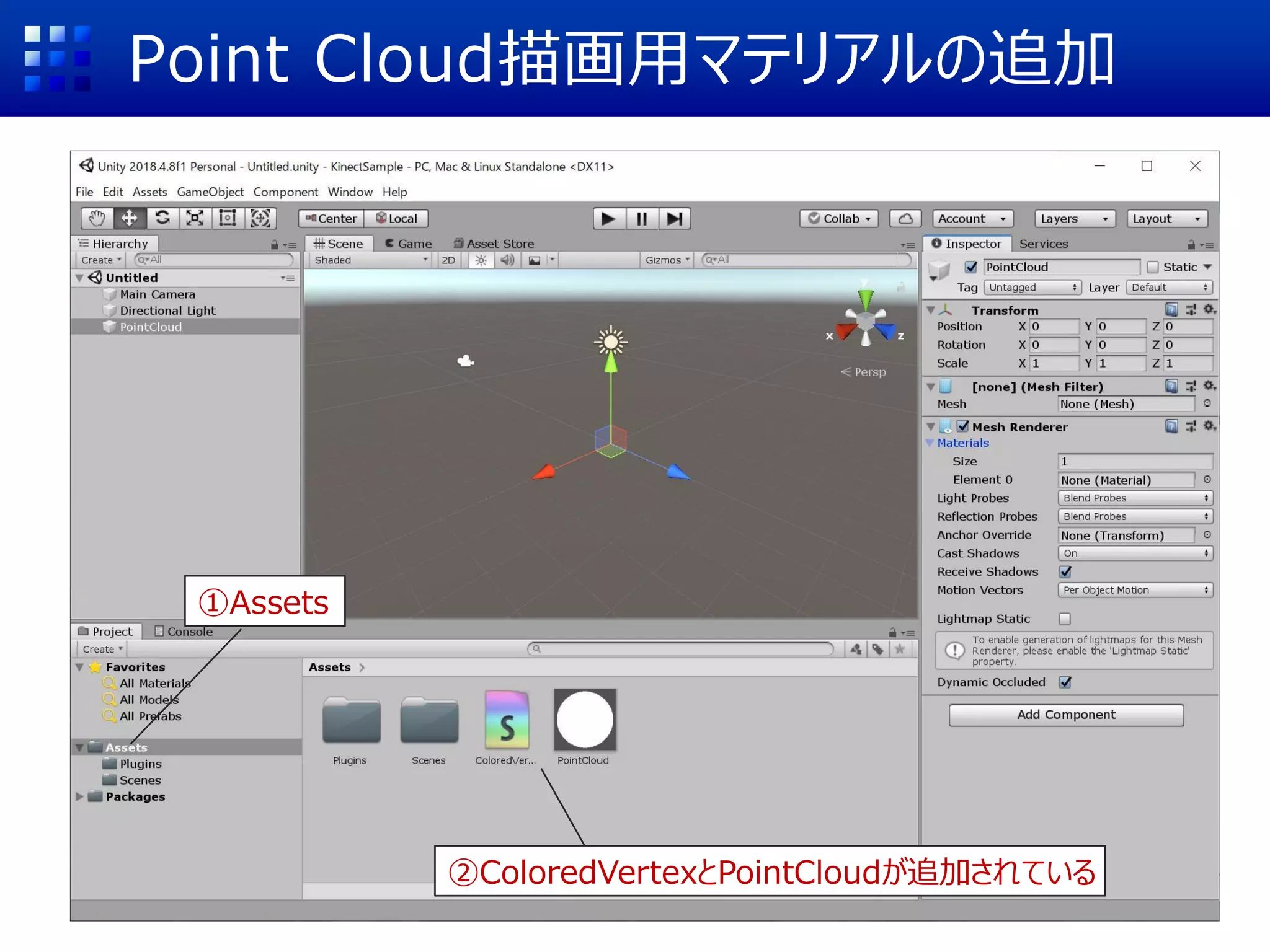

- 41.

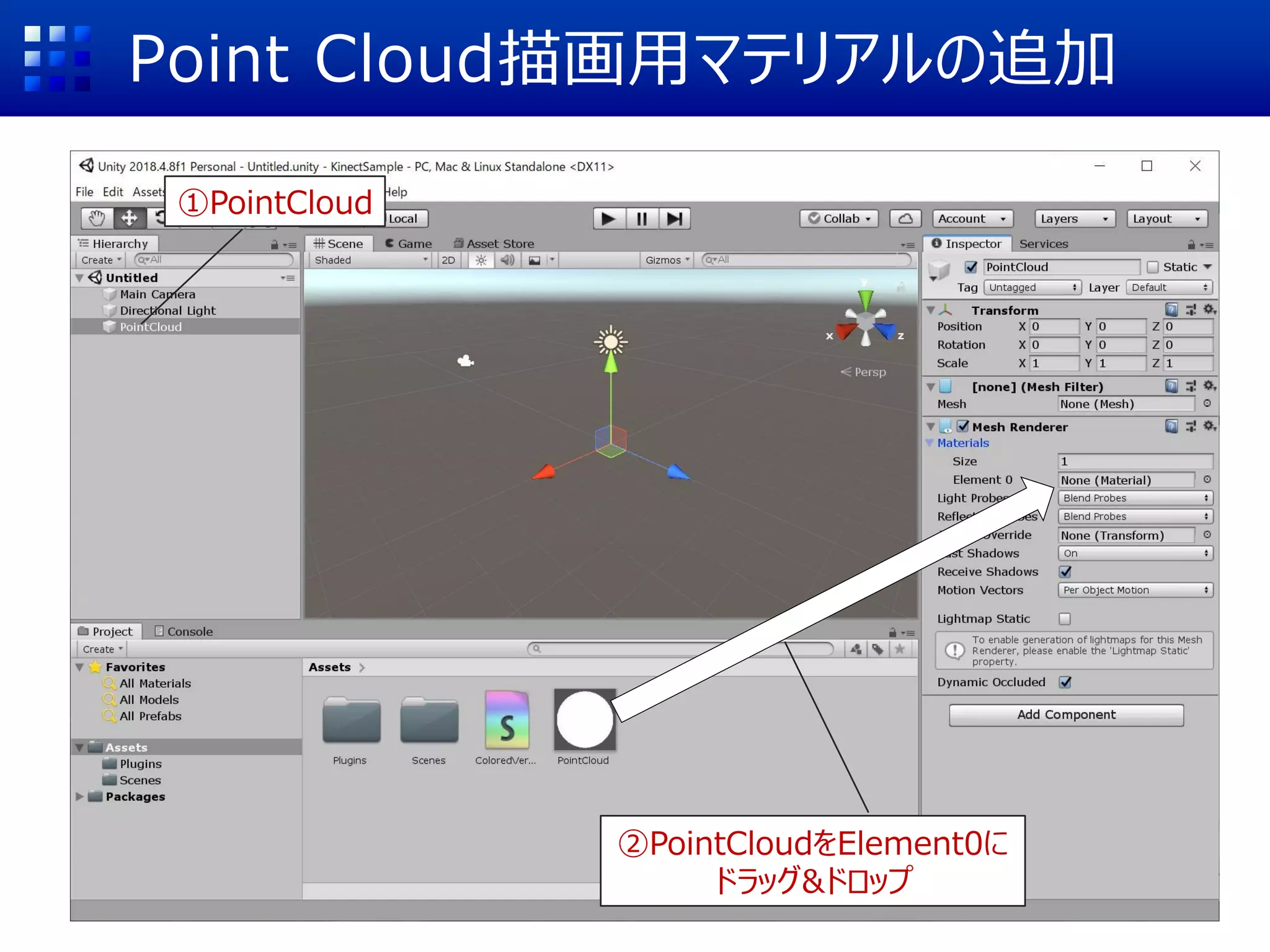

- 42.
- 43.

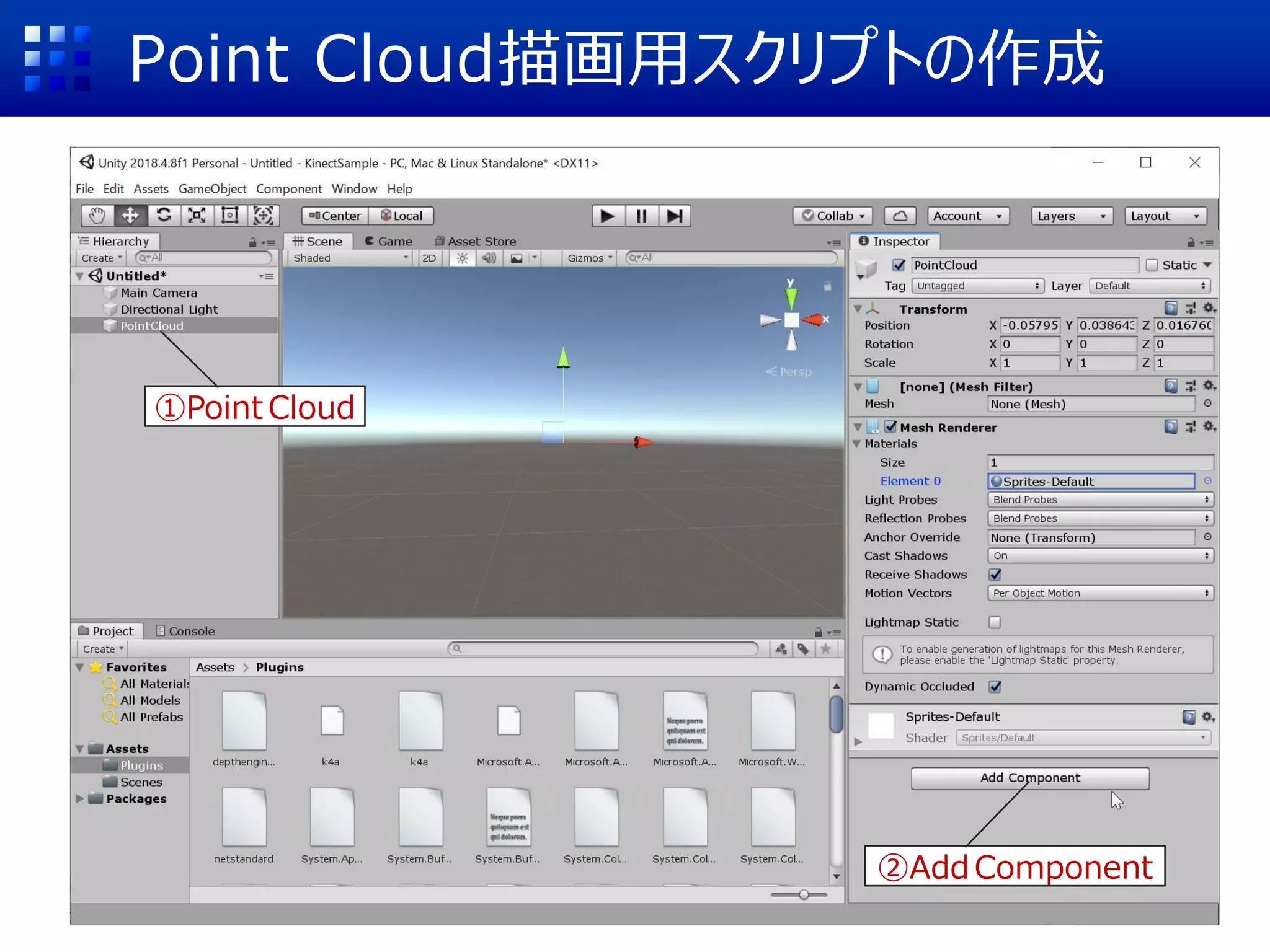

- 44.

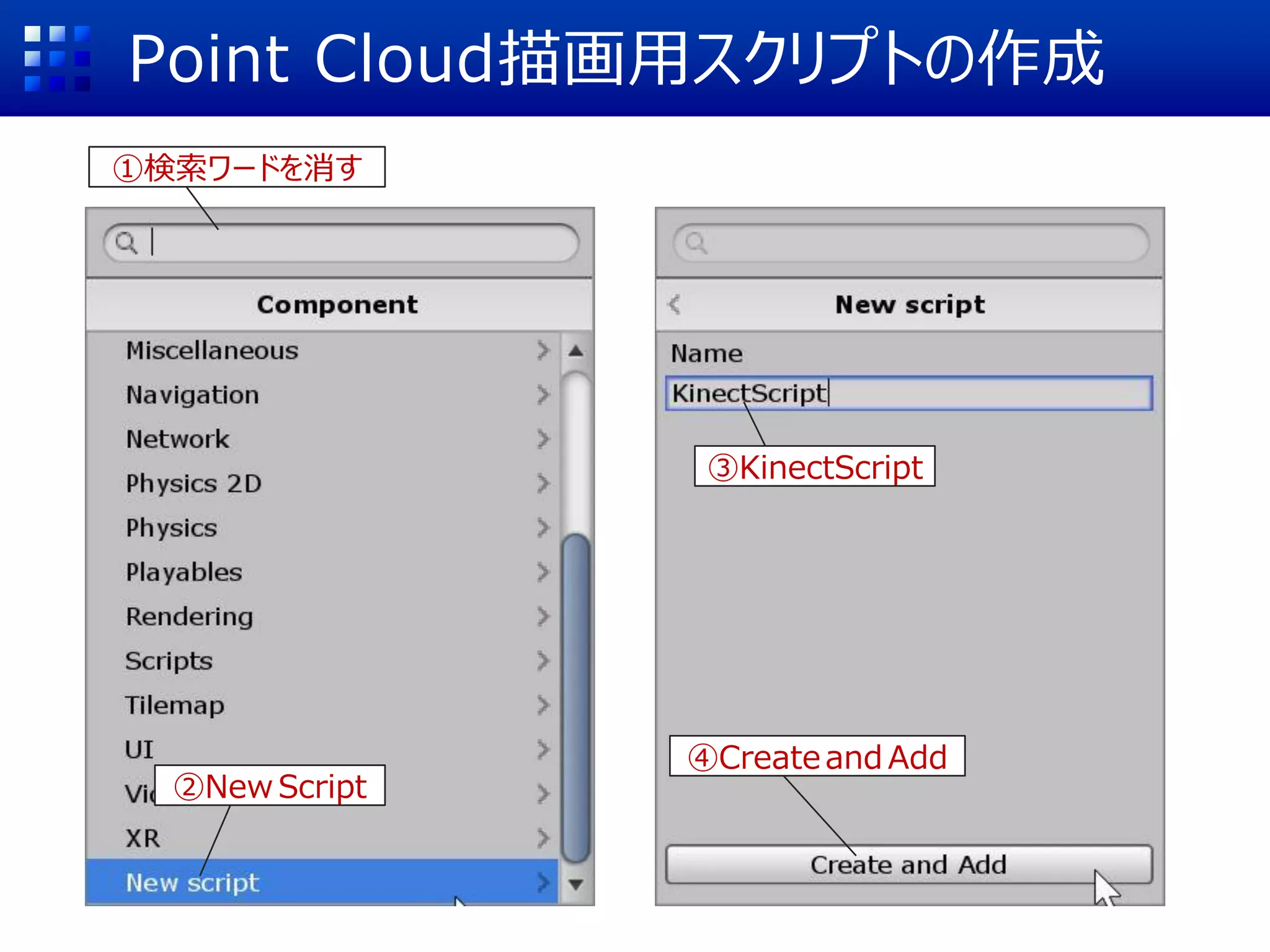

- 45.
- 46.
- 47.
- 48.

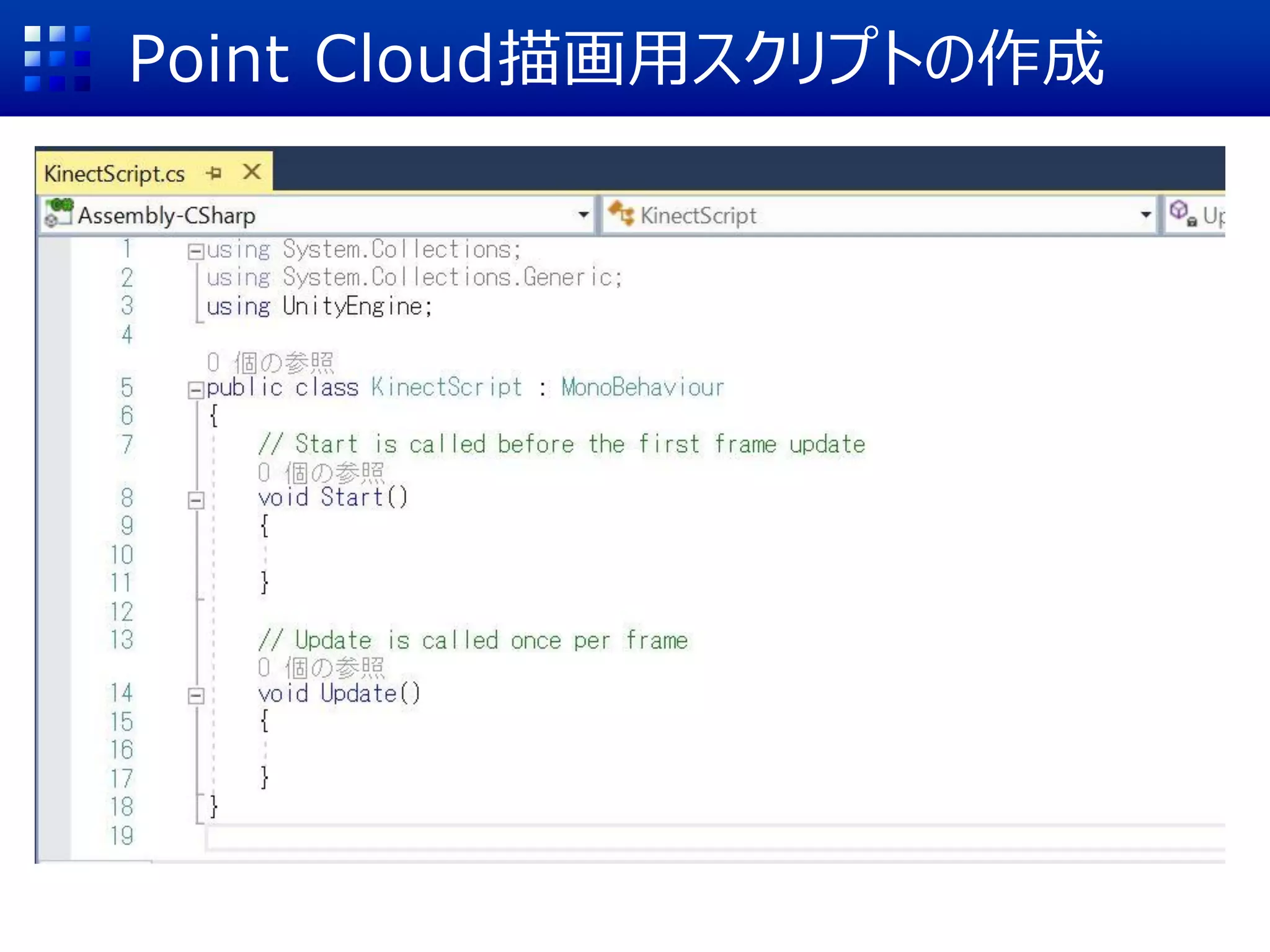

- 49.
- 50. AzureKinectの起動と終了 using UnityEngine; using Microsoft.Azure.Kinect.Sensor; publicclass KinectScript : MonoBehaviour { Device device; //Kinectの情報を扱う変数 void Start() { InitKinect(); //Kinectを初期化 } void InitKinect() { //Kinectの初期化を行う(次のページ) } /*スペースの都合上割愛*/ }

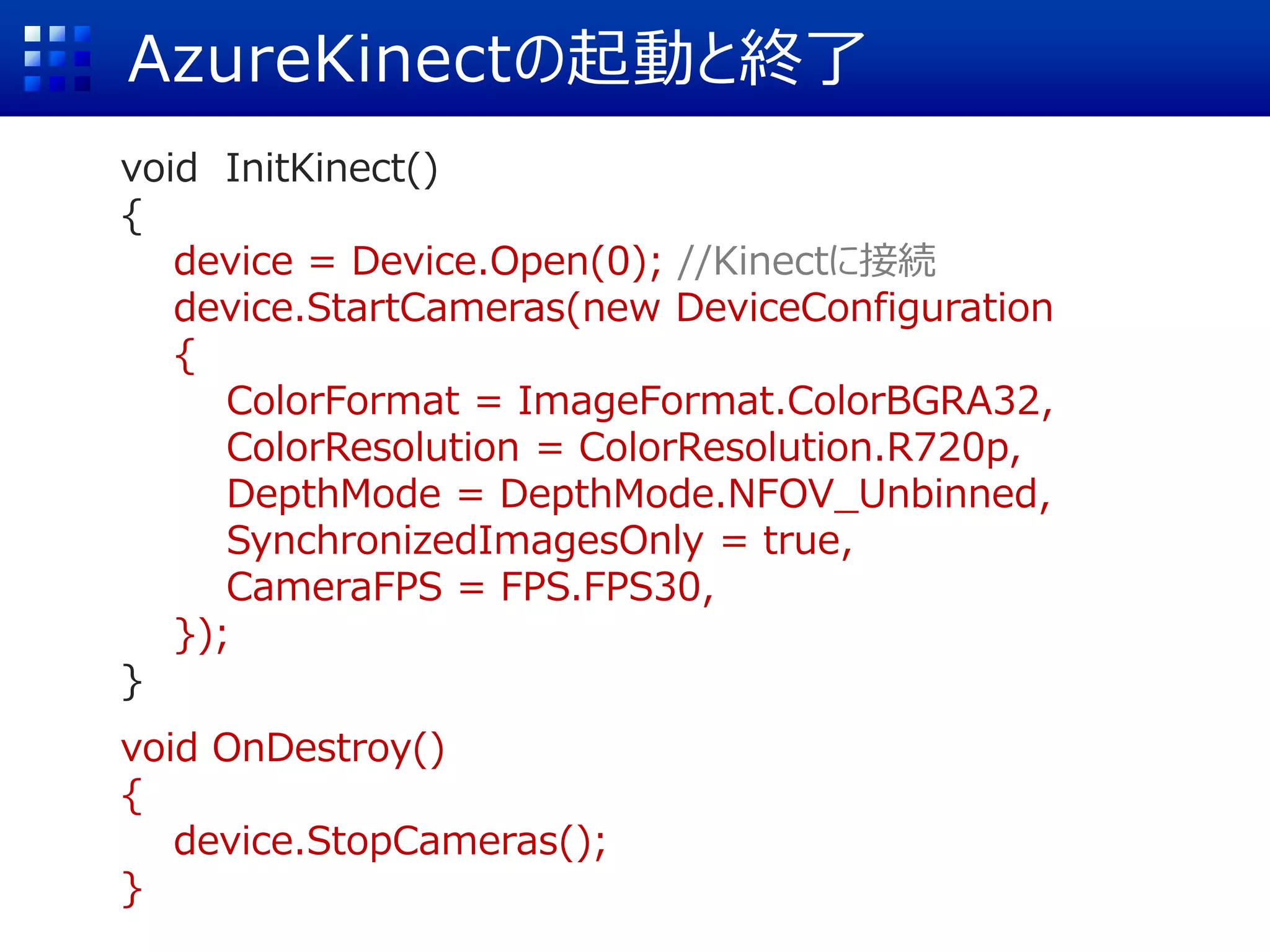

- 51. AzureKinectの起動と終了 void InitKinect() { device =Device.Open(0); //Kinectに接続 device.StartCameras(new DeviceConfiguration { ColorFormat = ImageFormat.ColorBGRA32, ColorResolution = ColorResolution.R720p, DepthMode = DepthMode.NFOV_Unbinned, SynchronizedImagesOnly = true, CameraFPS = FPS.FPS30, }); } void OnDestroy() { device.StopCameras(); }

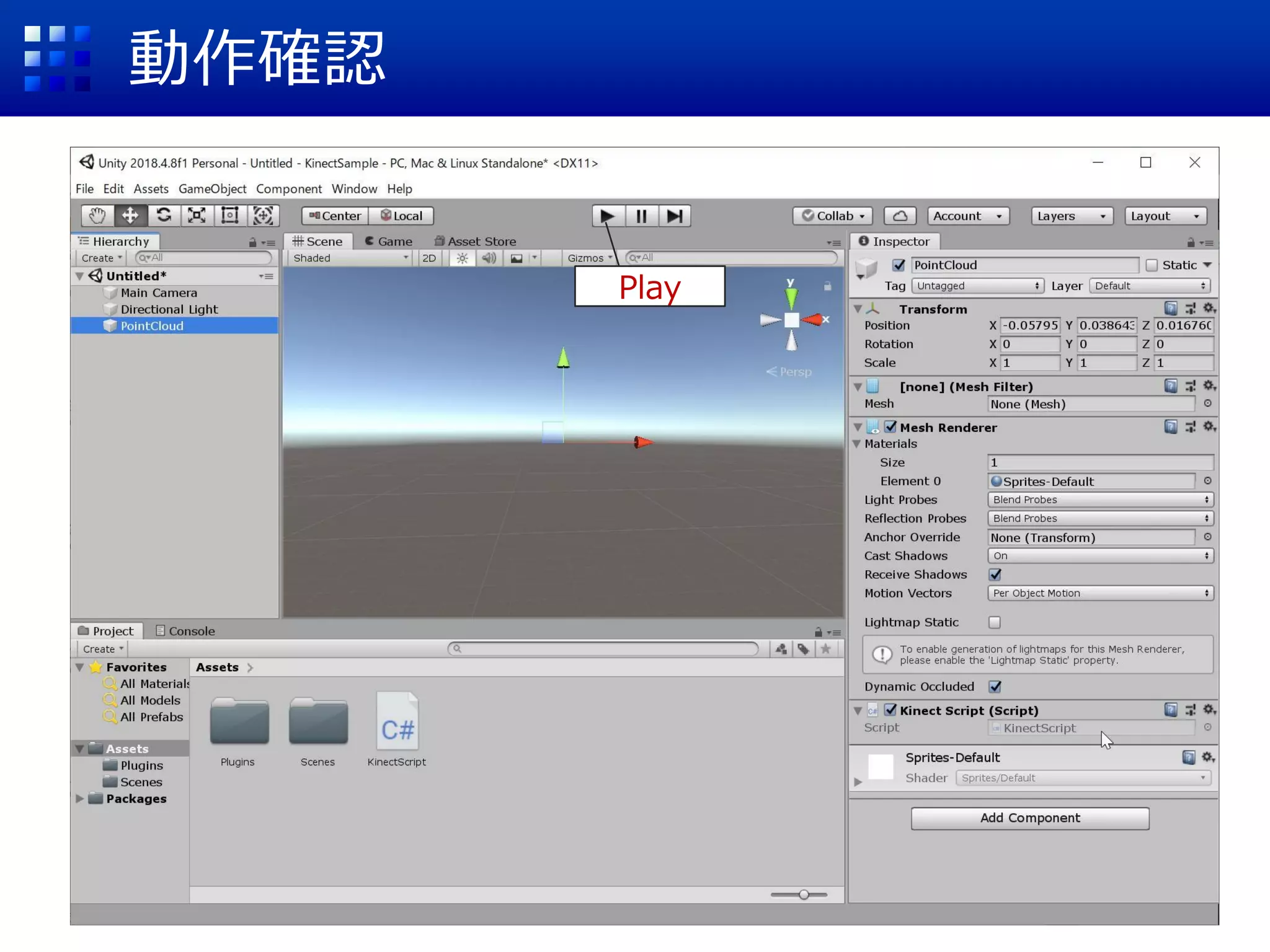

- 52.

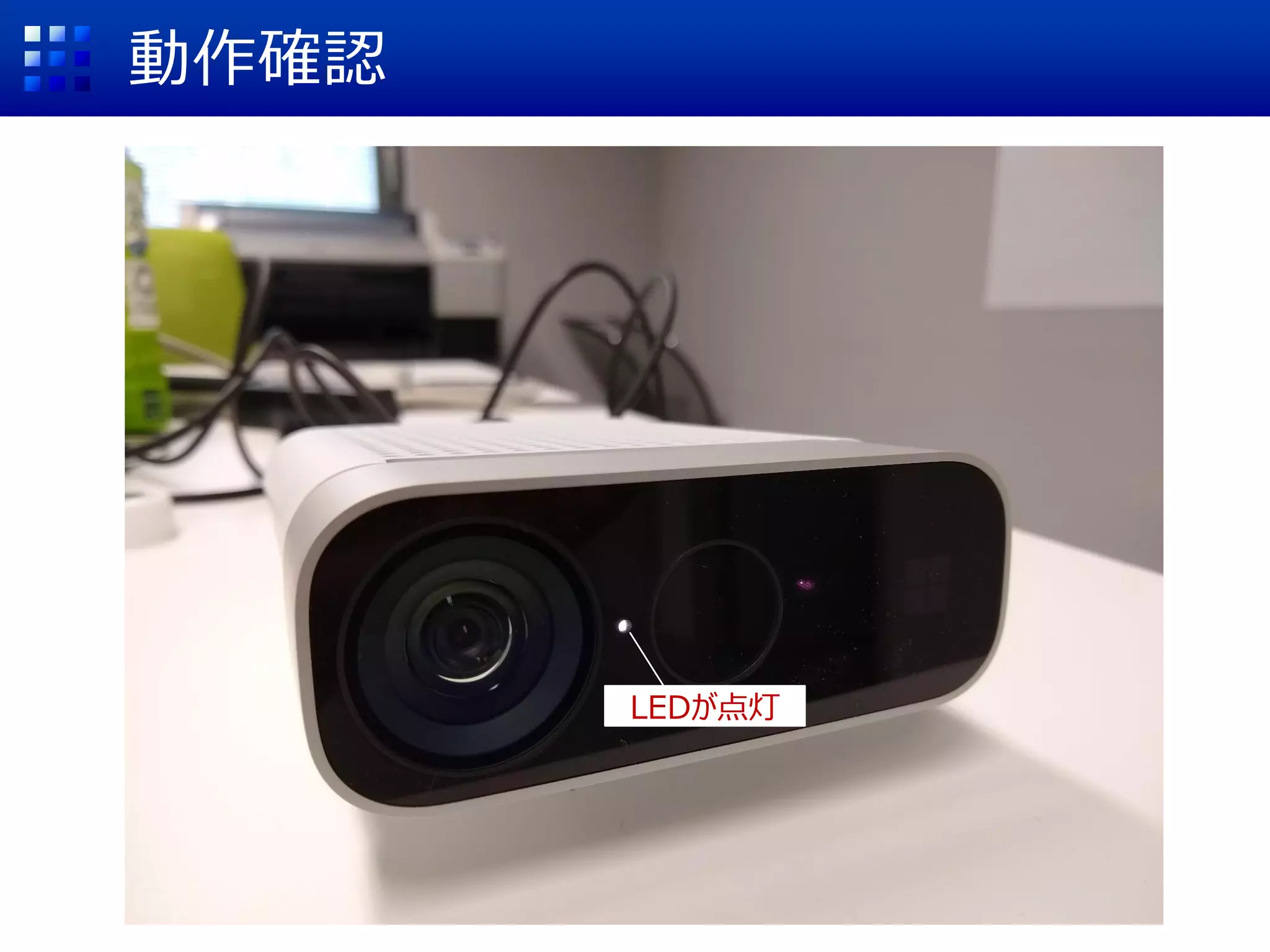

- 53.

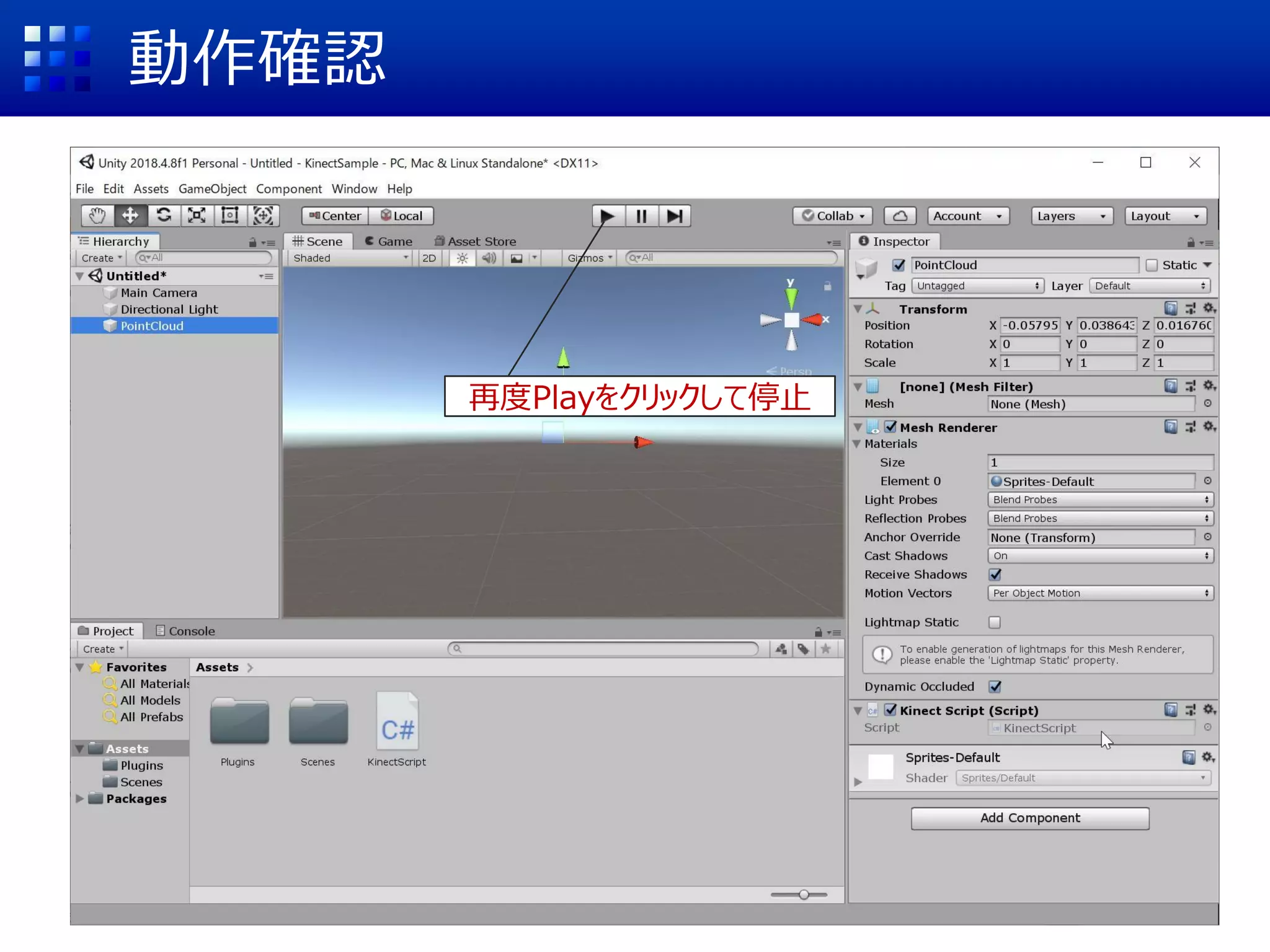

- 54.
- 55. PointCloud描画の準備 Device device; int width,height, num; //Depth画像の縦幅・横幅・全ピクセル数 void Start(){ /*スペースの都合により割愛*/ } void InitKinect() { device = Device.Open(0); device.StartCameras ( /*スペースの都合により割愛*/ ); //Depth画像の横幅と縦幅を取得し、全点数を算出 width = device.GetCalibration(). depth_camera_calibration.resolution_width; height = device.GetCalibration(). depth_camera_calibration.resolution_height; num = height * width; }
- 56. PointCloud描画の準備 int width, height,num; Mesh mesh; //点(図形)の集合を描画するために使用 Vector3[] vertices; //点群(PointCloud)の各座標を格納 Color32[] colors; //各頂点の色情報を格納 int[] indices; //描画する頂点のリスト void Start() { InitKinect(); InitMesh(); //メッシュ情報の初期化 } void InitMesh() { //次のページで解説 }
- 57. PointCloud描画の準備 void InitMesh() { mesh =new Mesh(); //65535点以上描画する際に下記を記述 mesh.indexFormat = UnityEngine.Rendering.IndexFormat.UInt32; //Depth画像の総ピクセル数分の頂点や色の記憶領域を確保 vertices = new Vector3[num]; colors = new Color32[num]; indices = new int[num]; //次のページに続く }
- 58.

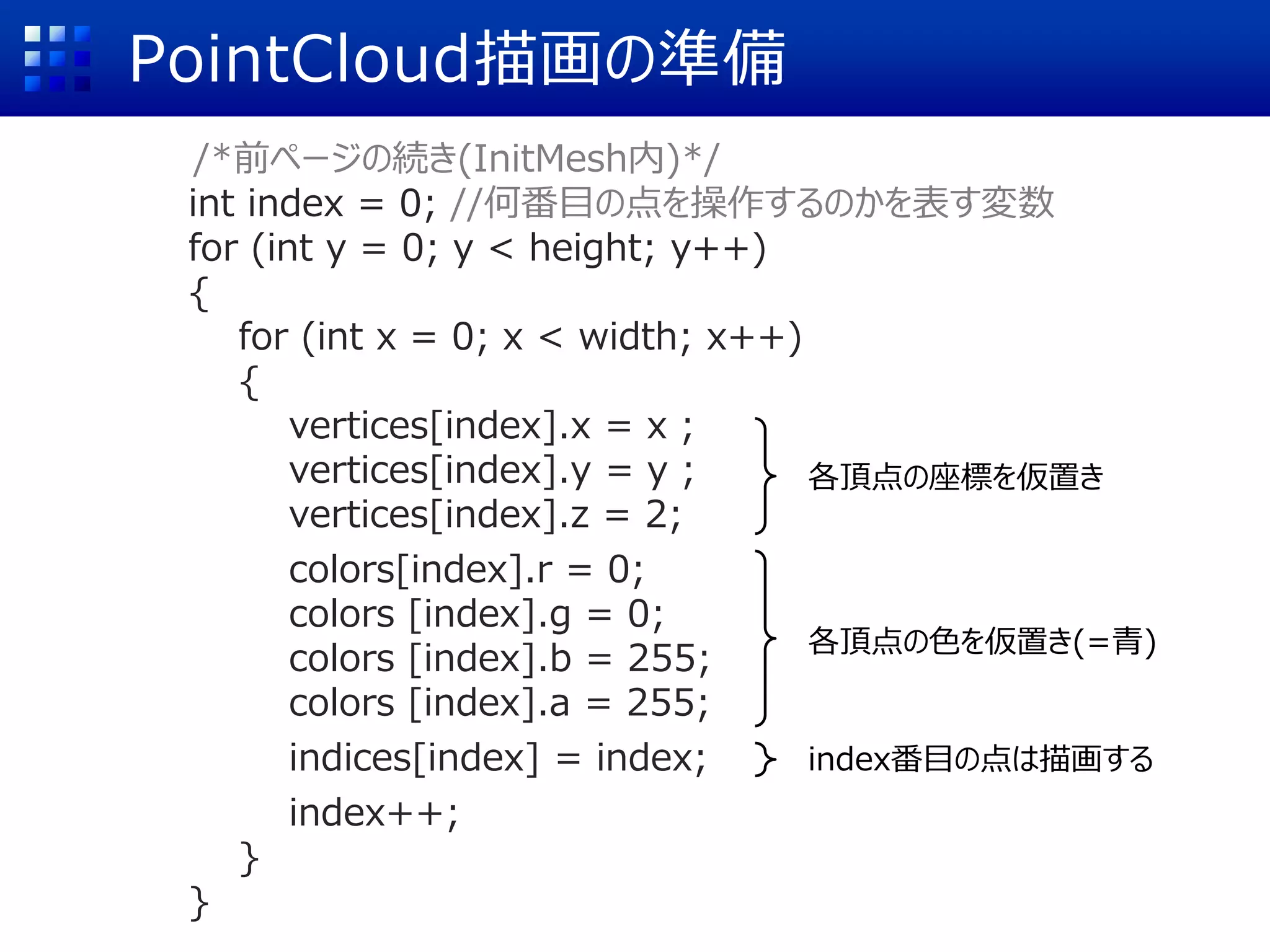

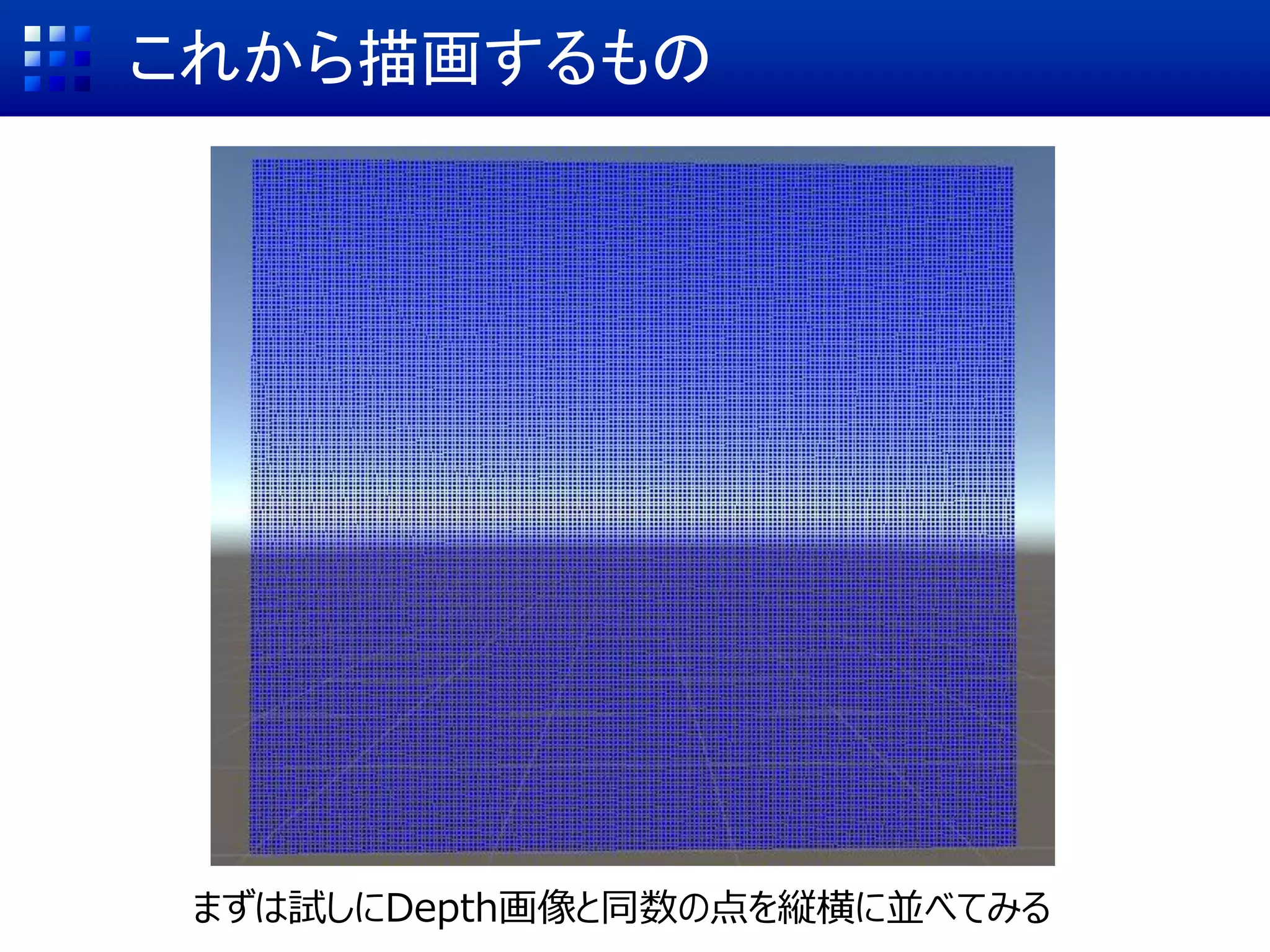

- 59. PointCloud描画の準備 /*前ページの続き(InitMesh内)*/ int index =0; //何番目の点を操作するのかを表す変数 for (int y = 0; y < height; y++) { for (int x = 0; x < width; x++) { vertices[index].x = x ; vertices[index].y = y ; vertices[index].z = 2; colors[index].r = 0; colors [index].g = 0; colors [index].b = 255; colors [index].a = 255; indices[index] = index; index++; } } 各頂点の座標を仮置き 各頂点の色を仮置き(=青) index番目の点は描画する

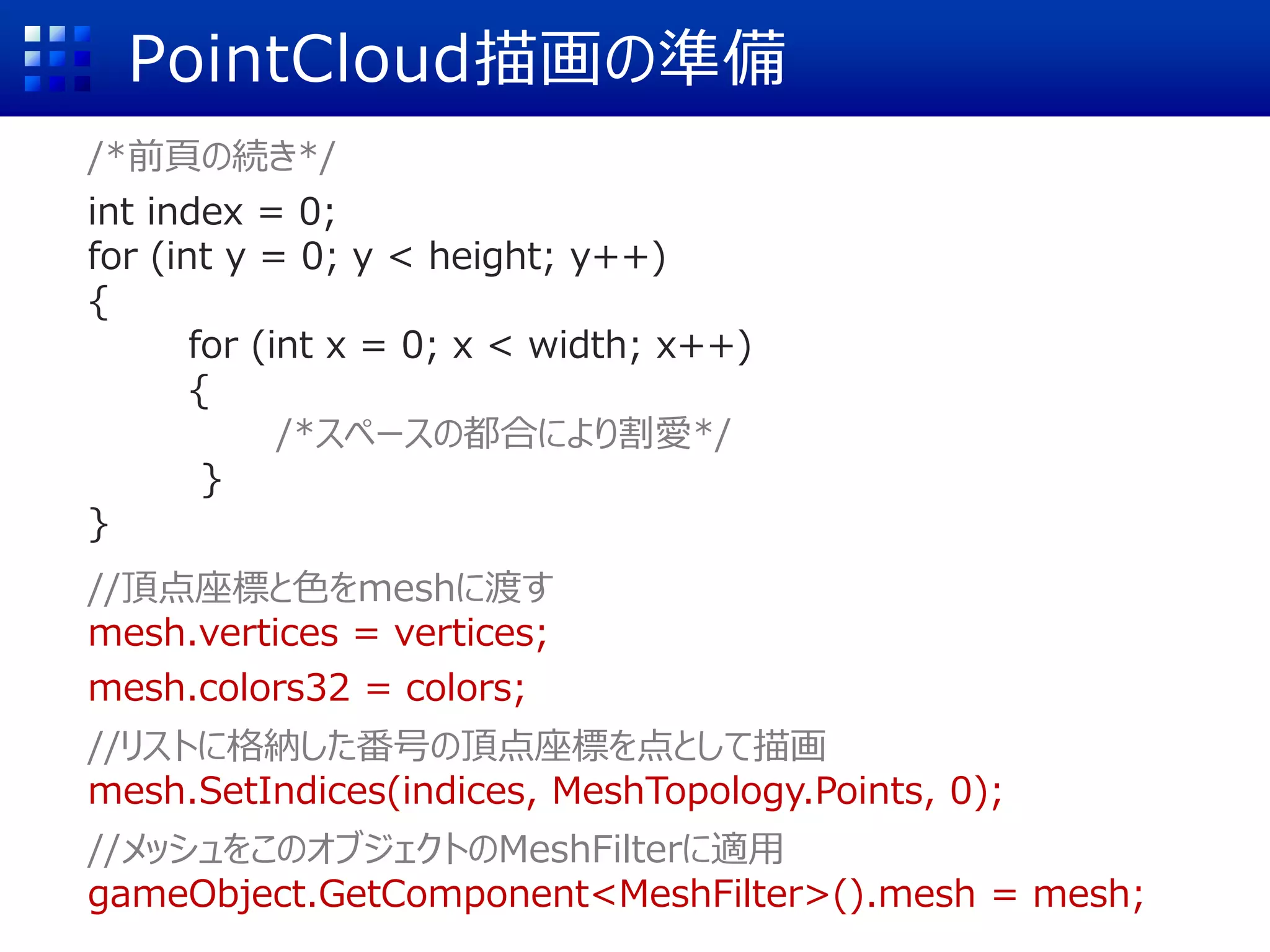

- 60. PointCloud描画の準備 /*前頁の続き*/ int index =0; for (int y = 0; y < height; y++) { for (int x = 0; x < width; x++) { /*スペースの都合により割愛*/ } } //頂点座標と色をmeshに渡す mesh.vertices = vertices; mesh.colors32 = colors; //リストに格納した番号の頂点座標を点として描画 mesh.SetIndices(indices, MeshTopology.Points, 0); //メッシュをこのオブジェクトのMeshFilterに適用 gameObject.GetComponent<MeshFilter>().mesh = mesh;

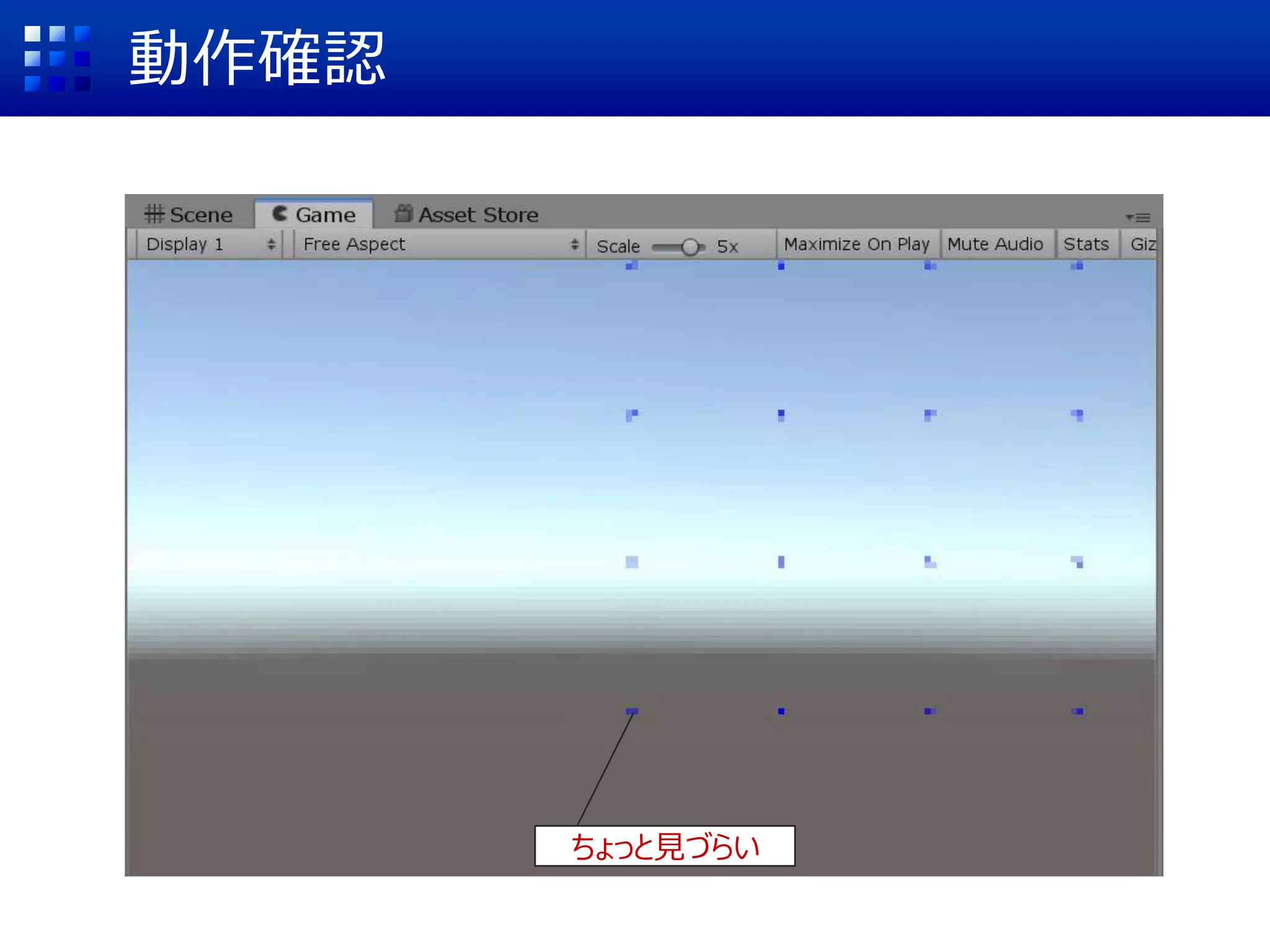

- 61.

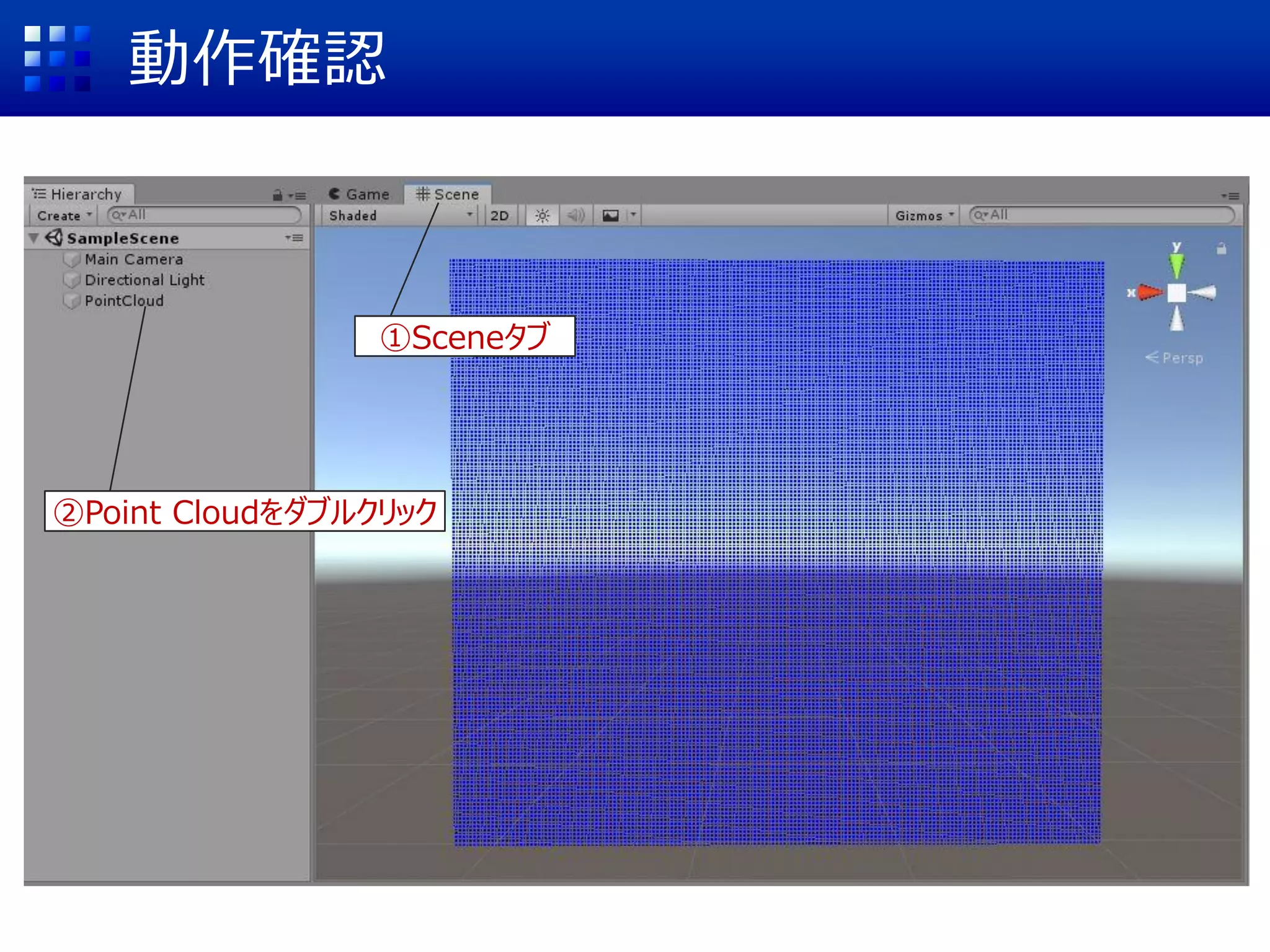

- 62.
- 63. AzureKinectからのデータ取得 Int[] indices; Transformation trans;//座標変換(Depth画像→xyzなど) void Start() { /*割愛*/ } void InitKinect() { /*割愛*/ width = device.GetCalibration(). depth_camera_calibration.resolution_width; height = device.GetCalibration(). depth_camera_calibration.resolution_height; num = height * width; /*Depth画像(pixel)を実空間の座標系(mm)に変換したり カラー画像との座標を合わせたりするのに使用する*/ trans = device.GetCalibration().CreateTransformation(); }

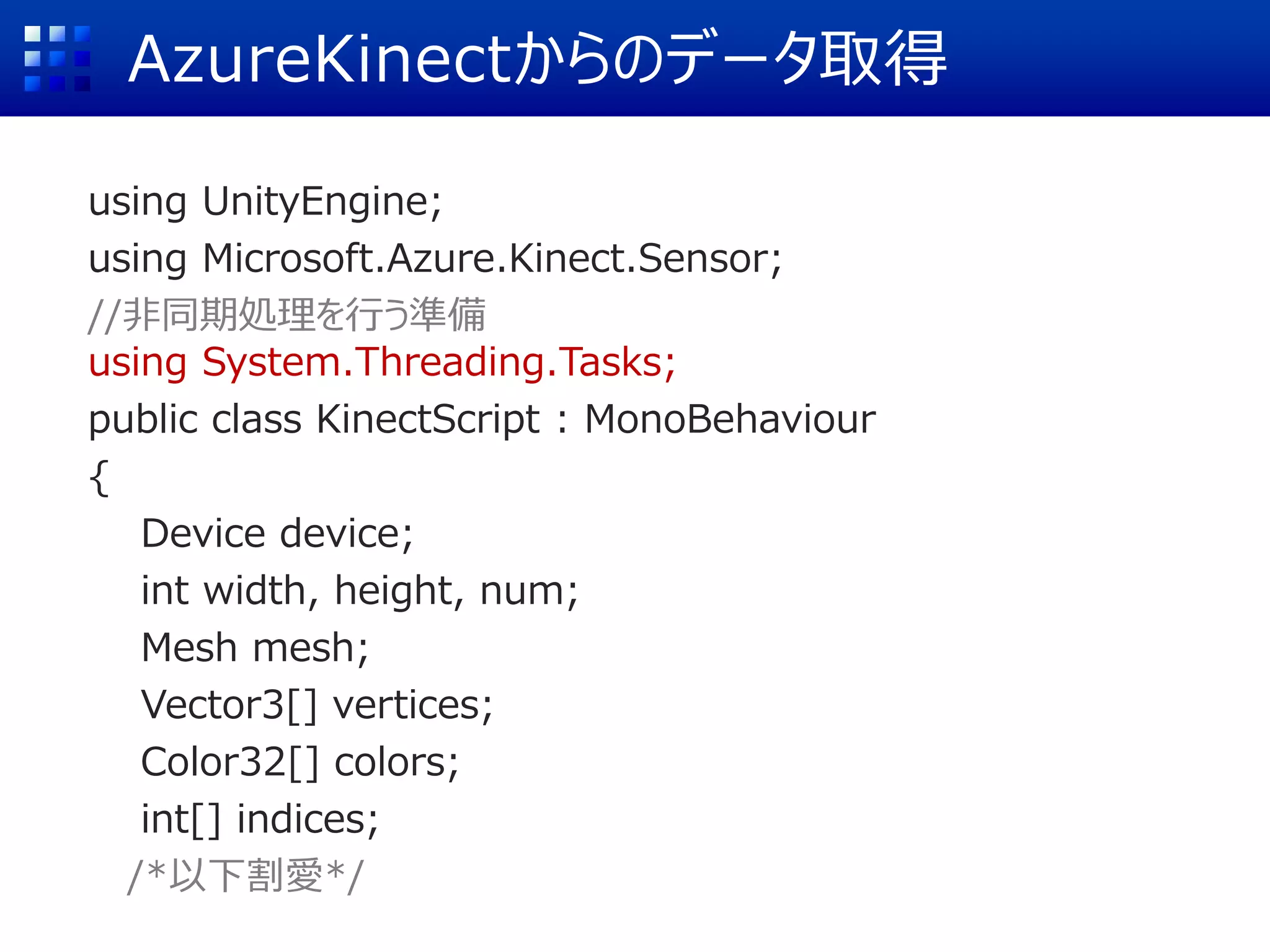

- 64. AzureKinectからのデータ取得 using UnityEngine; using Microsoft.Azure.Kinect.Sensor; //非同期処理を行う準備 usingSystem.Threading.Tasks; public class KinectScript : MonoBehaviour { Device device; int width, height, num; Mesh mesh; Vector3[] vertices; Color32[] colors; int[] indices; /*以下割愛*/

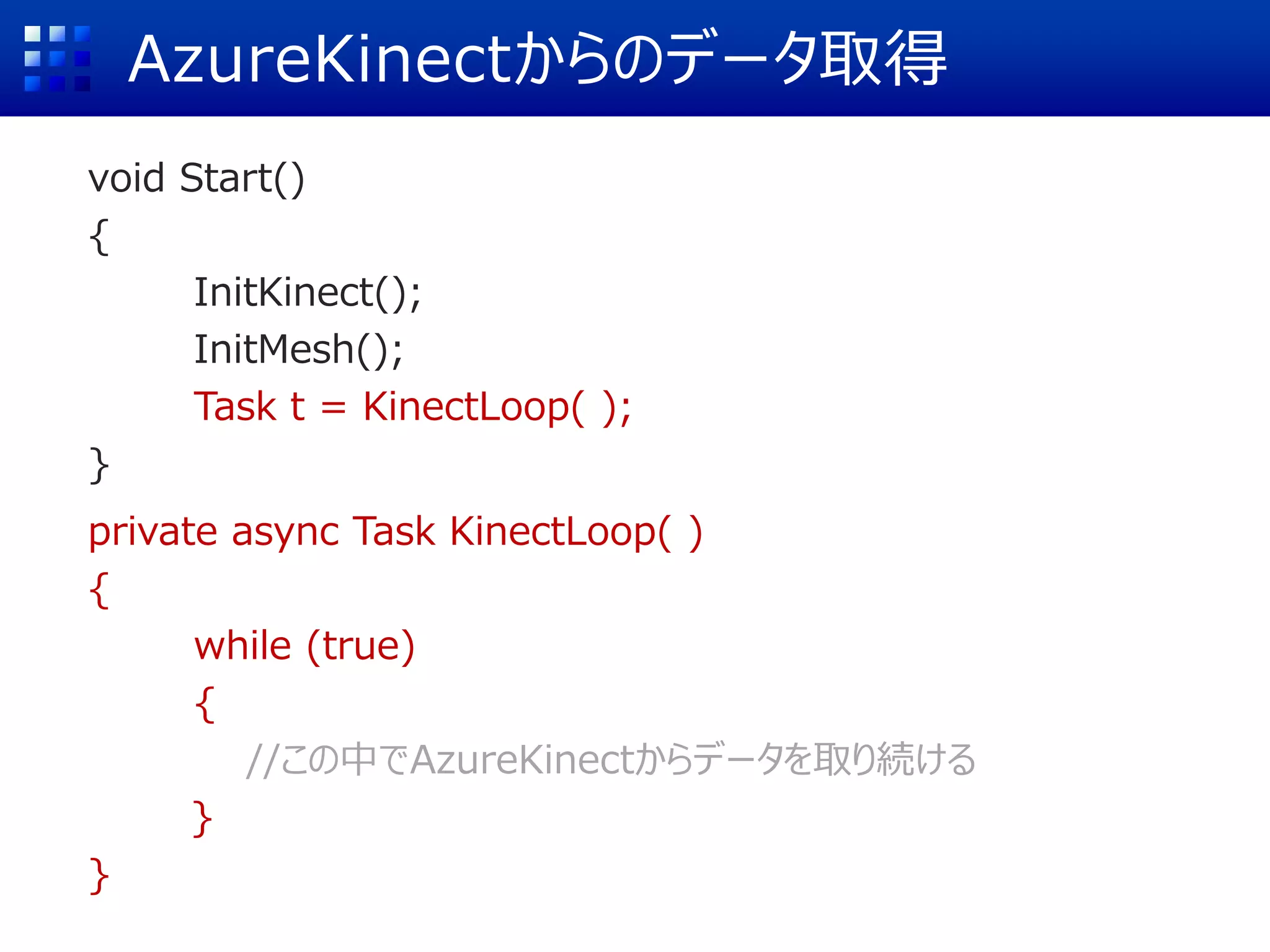

- 65. AzureKinectからのデータ取得 void Start() { InitKinect(); InitMesh(); Task t= KinectLoop( ); } private async Task KinectLoop( ) { while (true) { //この中でAzureKinectからデータを取り続ける } }
- 66. AzureKinectからのデータ取得 While (true) { //GetCaptureでKinectから送られてくるフレームを取得 using (Capturecapture = await Task.Run(() => device.GetCapture()).ConfigureAwait(true)) { //capture.Depthデプス画像を取得。 //さらにDeptuImageToPointCloudでxyzに変換 Image pImage = trans.DepthImageToPointCloud(capture.Depth); //変換後のデータから純粋に点の座標のデータのみを取得 Short3[] pointCloud = pImage.GetPixels<Short3>().ToArray(); /*このあとPointCloudを描画する*/ } }
- 67. AzureKinectからのデータ取得 using (Capture capture= await Task.Run(() => device.GetCapture()).ConfigureAwait(true)) { Image pImage = trans.DepthImageToPointCloud(capture.Depth); Short3[] pointCloud = pImage.GetPixels<Short3>().ToArray(); //Kinectで取得した全点の座標をmeshで使用する頂点配列に代入 for (int i = 0; i < num; i++) { vertices[i].x = pointCloud[i].X * 0.001f; vertices[i].y = pointCloud[i].Y * 0.001f; vertices[i].z = pointCloud[i].Z * 0.001f; } //meshに情報を反映 mesh.vertices = vertices; mesh.RecalculateBounds(); }

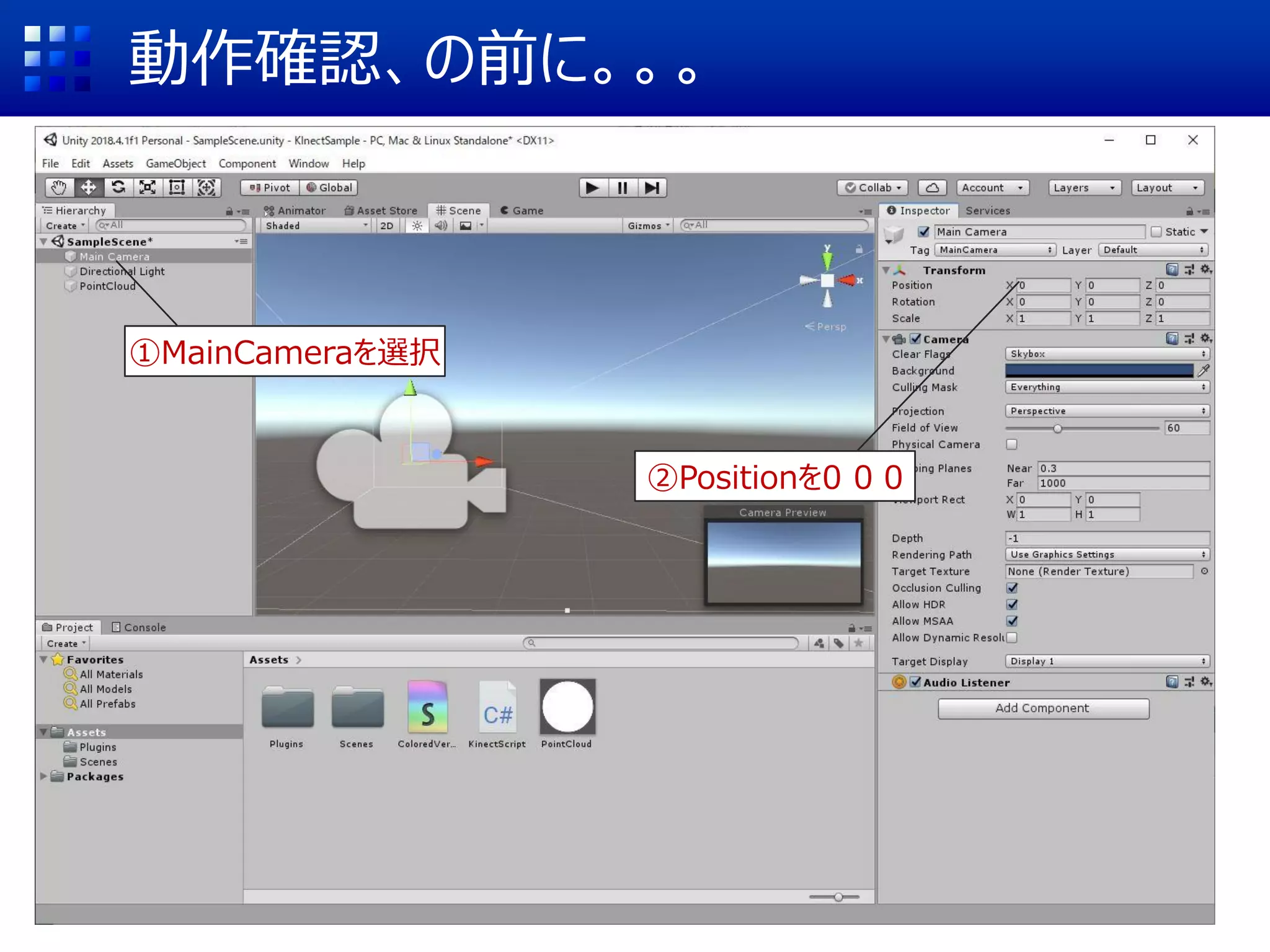

- 68.

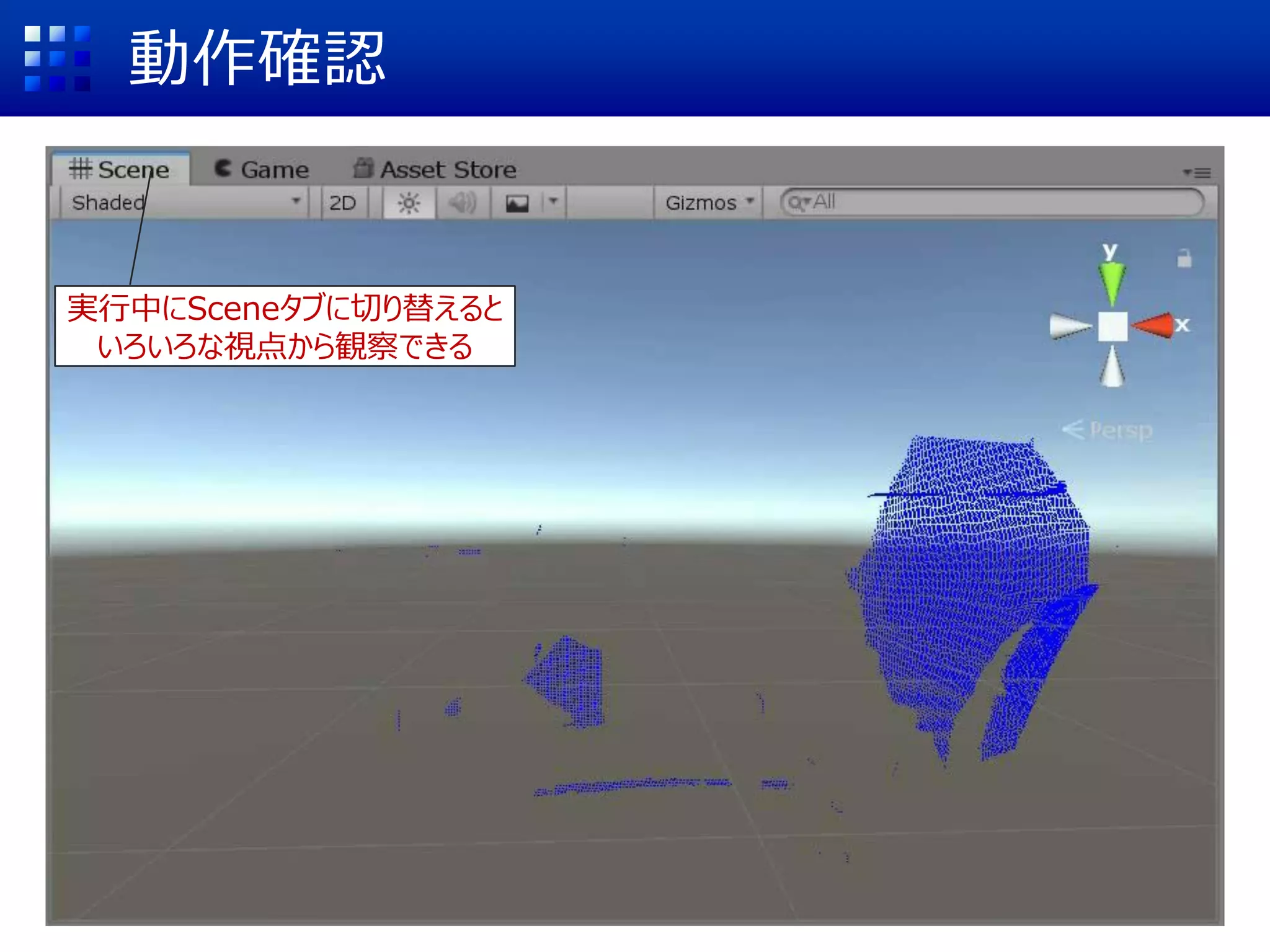

- 69.

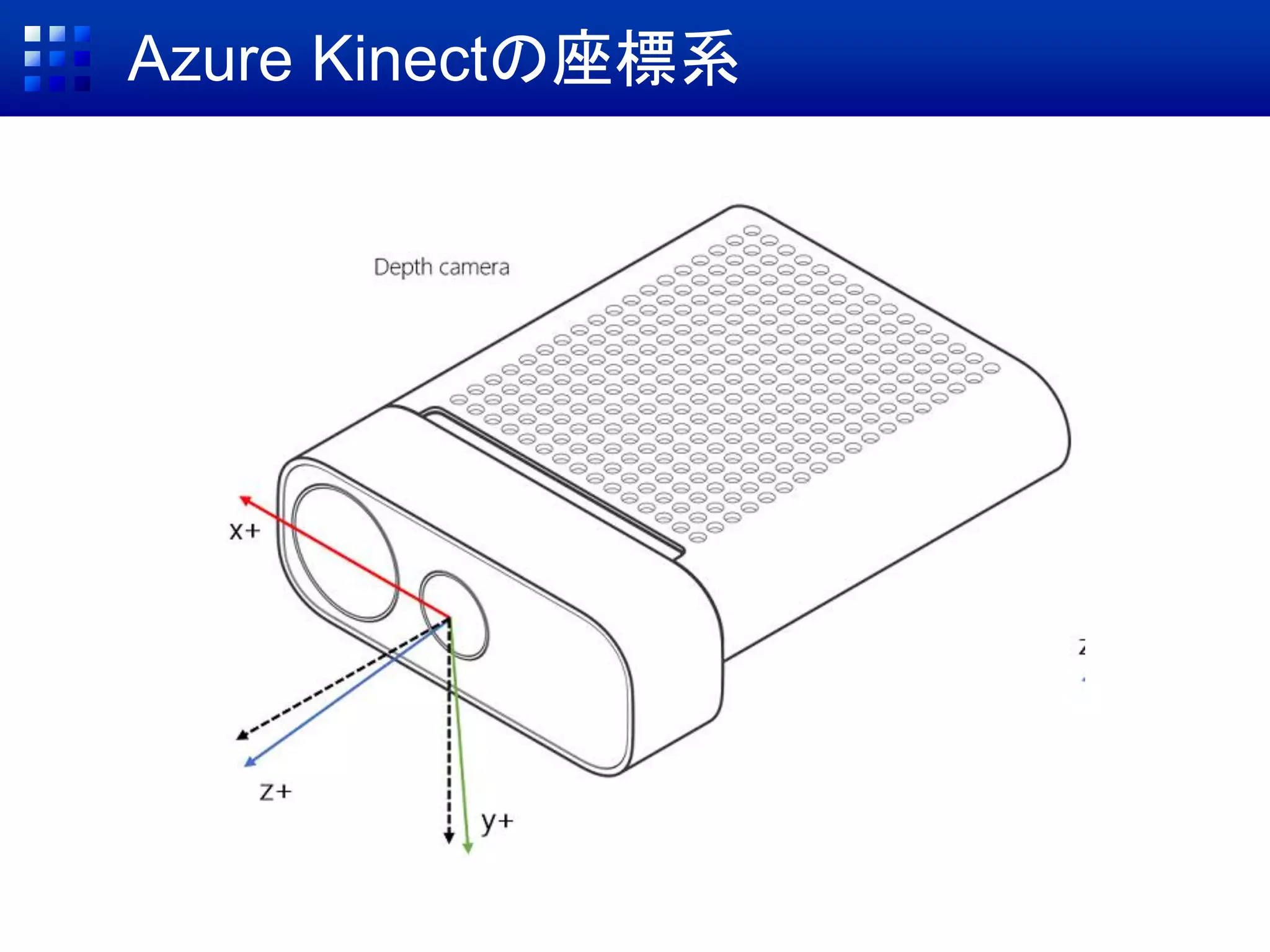

- 70.
- 71. AzureKinectからのデータ取得 using (Capture capture= await Task.Run(() => device.GetCapture()).ConfigureAwait(true)) { Image pImage = trans.DepthImageToPointCloud(capture.Depth); Short3[] pointCloud = pImage.GetPixels<Short3>().ToArray(); //Kinectで取得した全点の座標をmeshで使用する頂点配列に代入 for (int i = 0; i < num; i++) { vertices[i].x = pointCloud[i].X * 0.001f; vertices[i].y = -pointCloud[i].Y * 0.001f; vertices[i].z = pointCloud[i].Z * 0.001f; } //meshに情報を反映 mesh.vertices = vertices; mesh.RecalculateBounds(); }

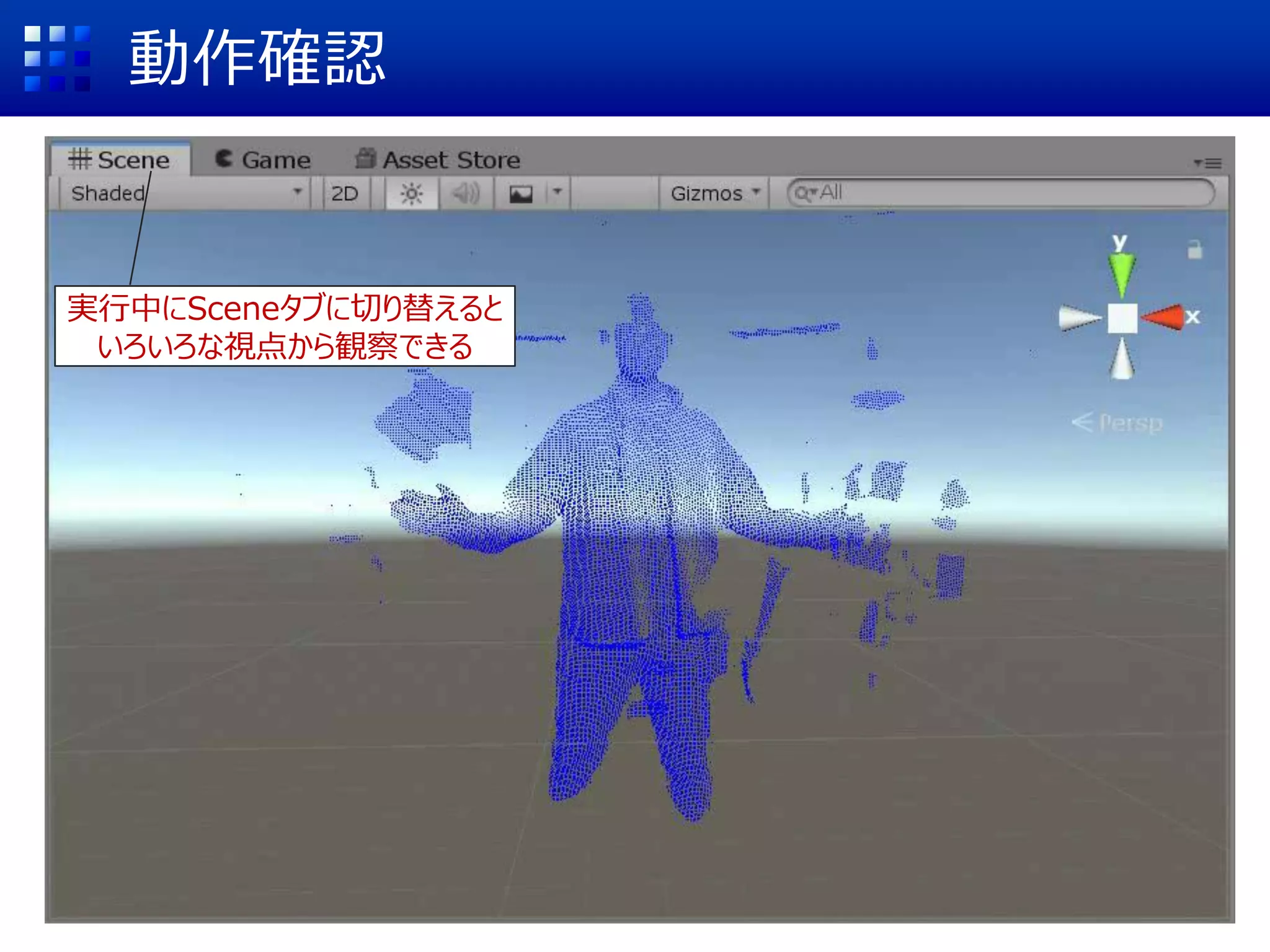

- 72.
- 73. 色情報の反映 (KinectLoop内) while (true) { using(Capture capture = await Task.Run(() => device.GetCapture()).ConfigureAwait(true)) { //Depth画像との位置・サイズ合わせ済みの画像を取得 Image modifiedColor = trans.ColorImageToDepthCamera(capture); //純粋に各ピクセルの色情報だけを抜き出す BGRA[] colorArray = modifiedColor.GetPixels<BGRA>().ToArray(); Image pImage = trans.DepthImageToPointCloud(capture.Depth); Short3[] pointCloud = pImage.GetPixels<Short3>().ToArray(); /*次のページに続く*/
- 74. 色情報の反映 (KinectLoop内) /*前頁からの続き*/ //Kinectで取得した全点の座標をmeshで使用する頂点配列に代入 for (inti = 0; i < num; i++) { vertices[i].x = pointCloud[i].X * 0.001f; vertices[i].y = -pointCloud[i].Y * 0.001f; vertices[i].z = pointCloud[i].Z * 0.001f; colors[i].a = 255; colors [i].b = colorArray[i].B; colors [i].g = colorArray[i].G; colors [i].r = colorArray[i].R; } //meshに情報を反映 mesh.vertices = vertices; mesh.colors32 = colors; mesh.RecalculateBounds();
- 75.
- 76.

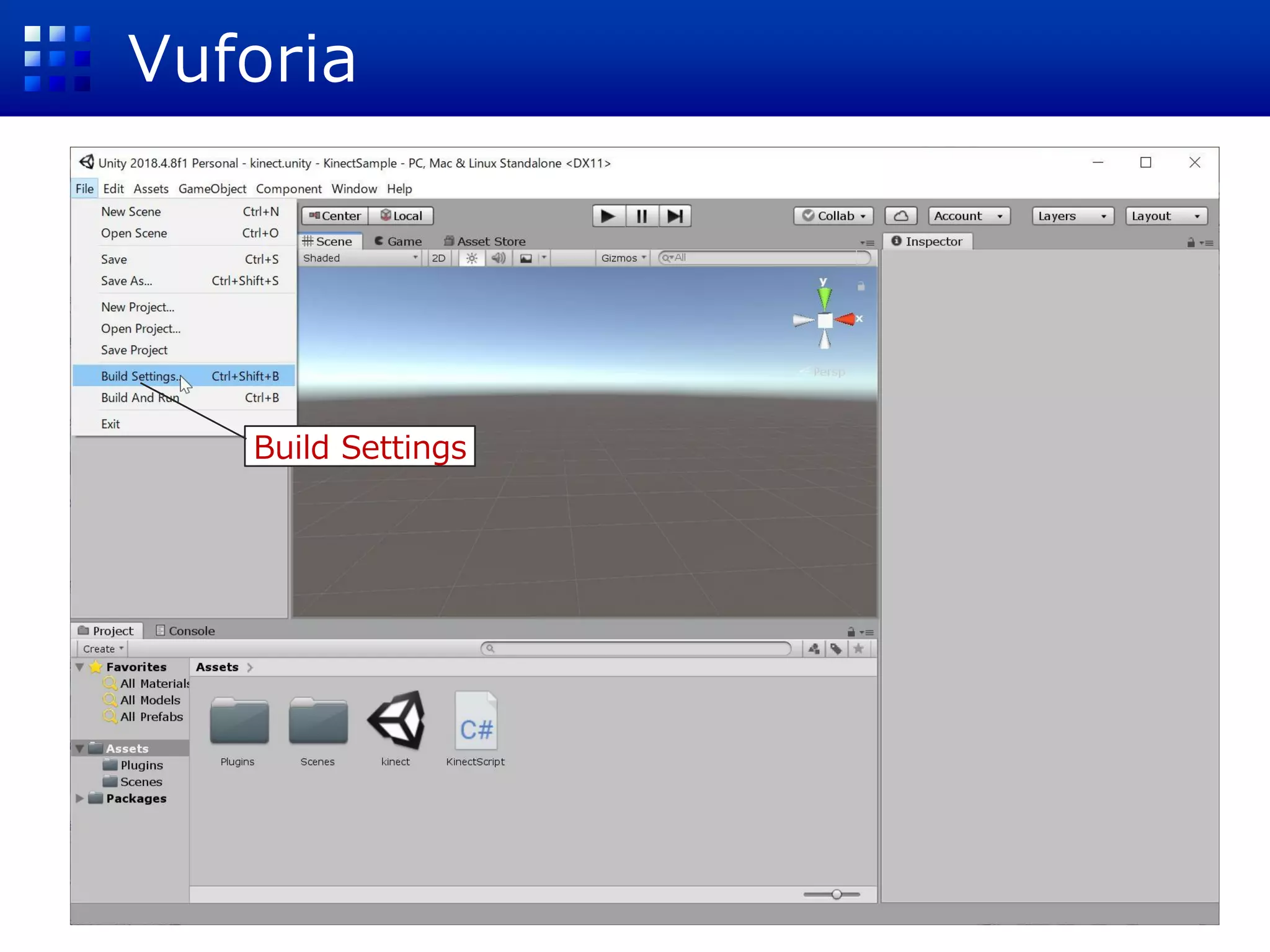

- 77.
- 78.
- 79.

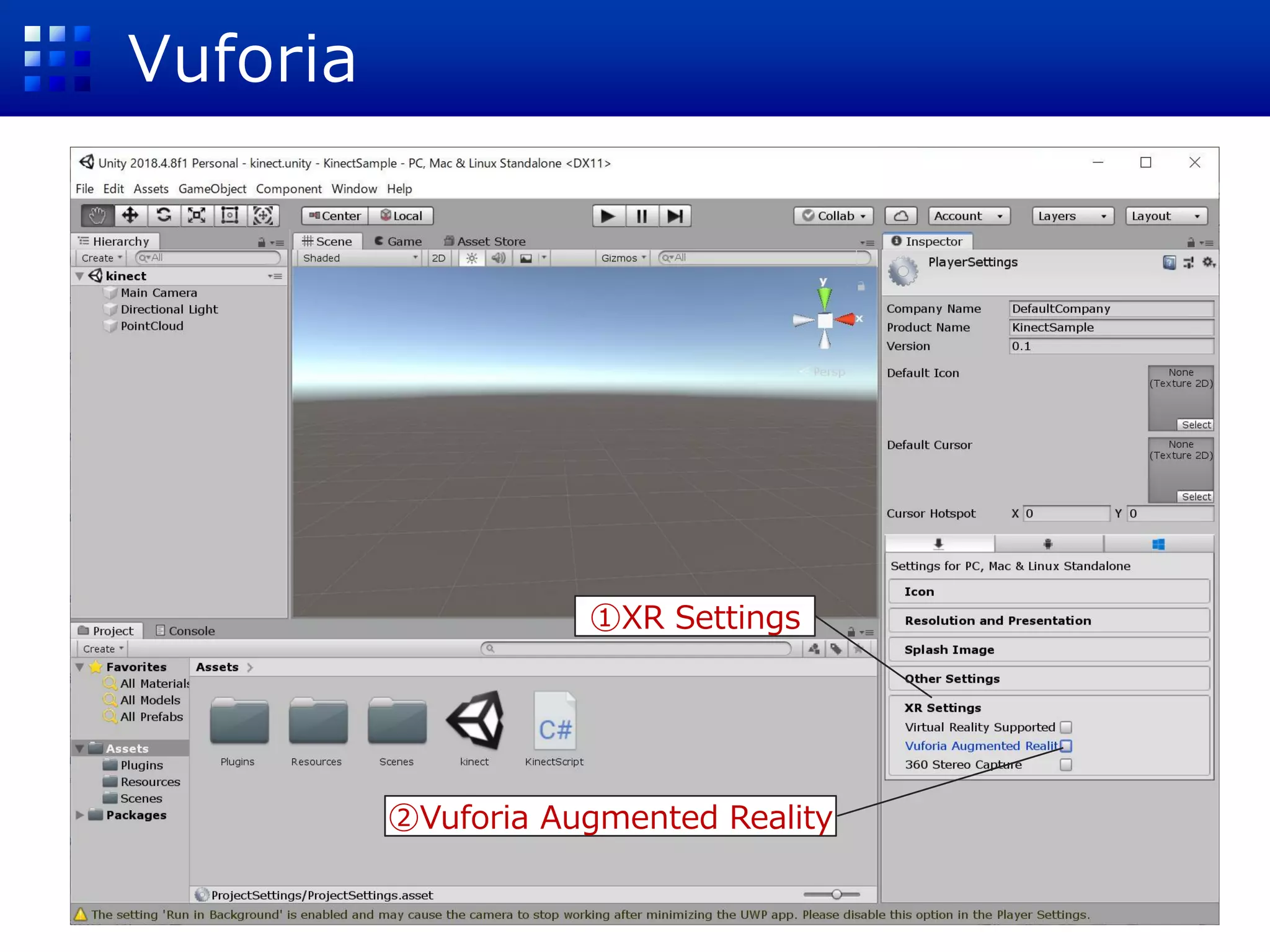

- 80.

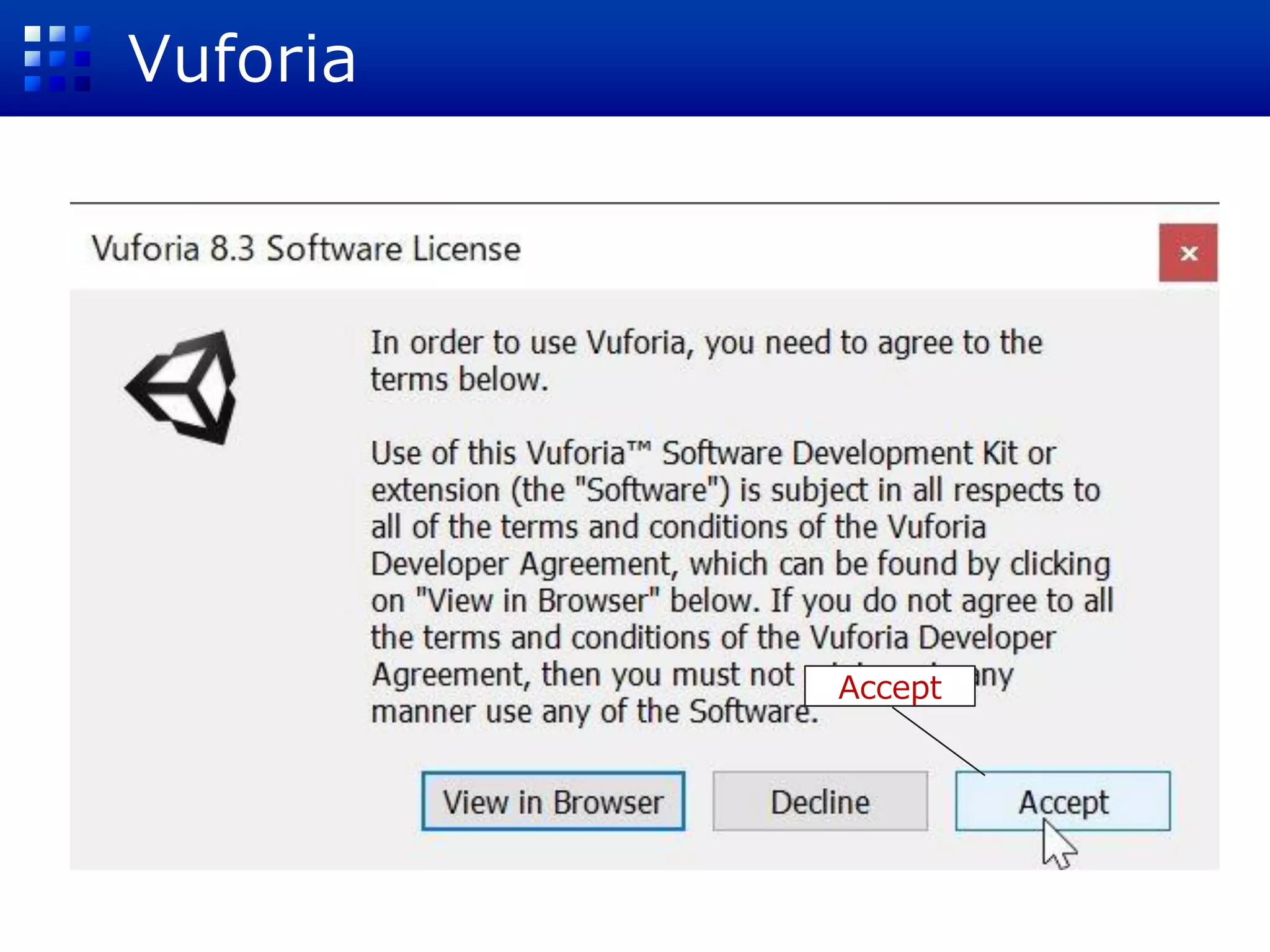

- 81.

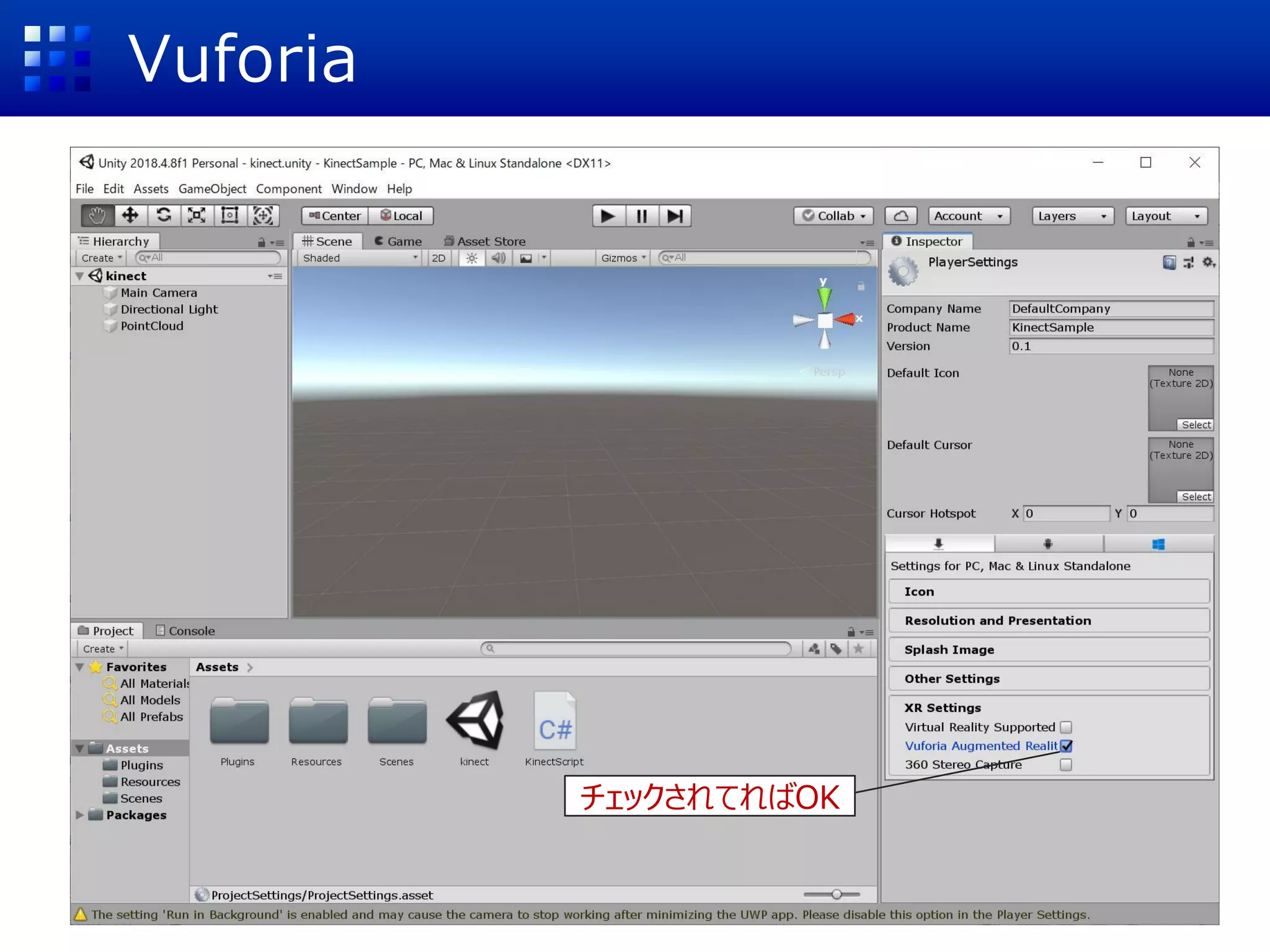

- 82.

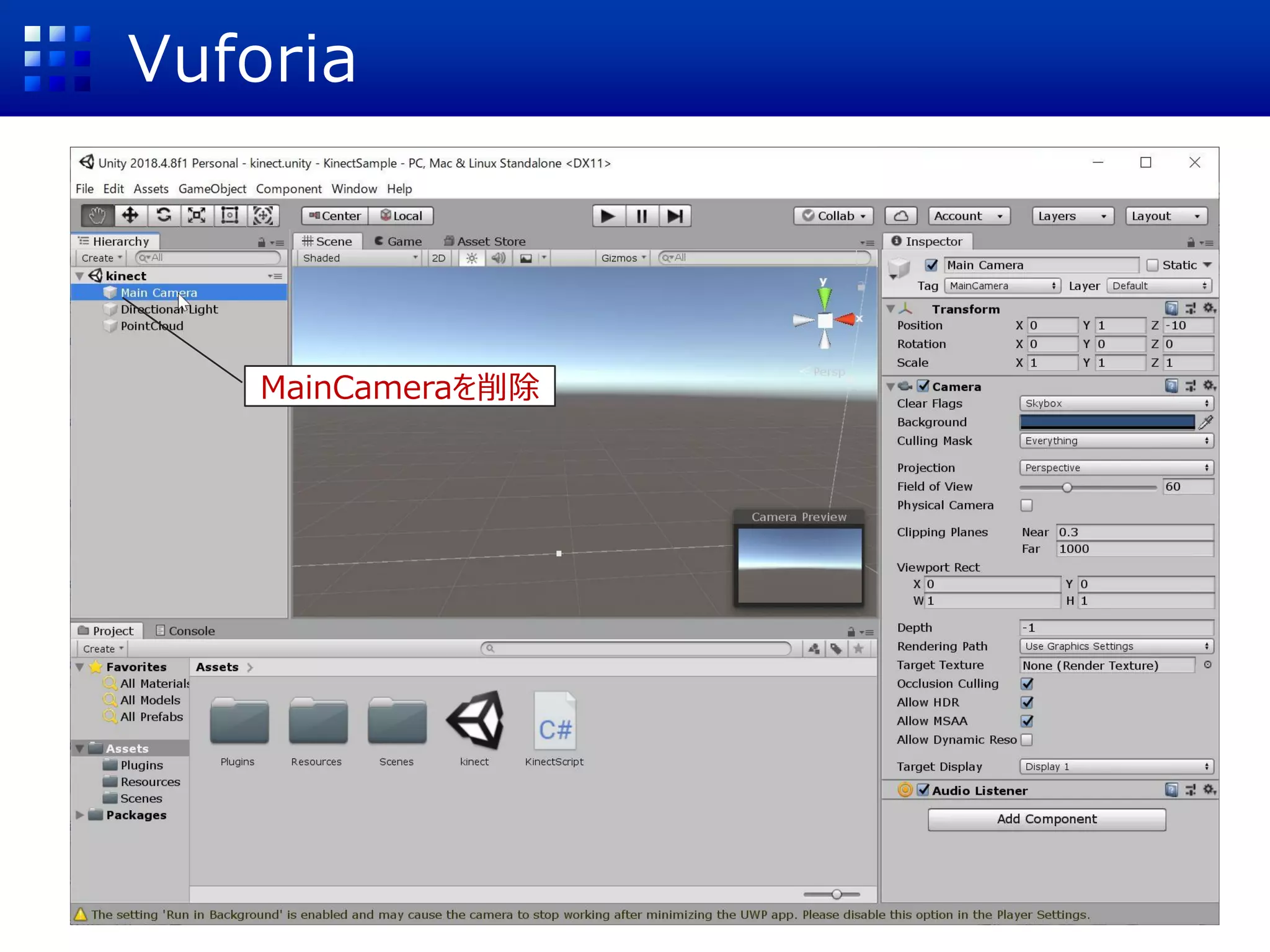

- 83.

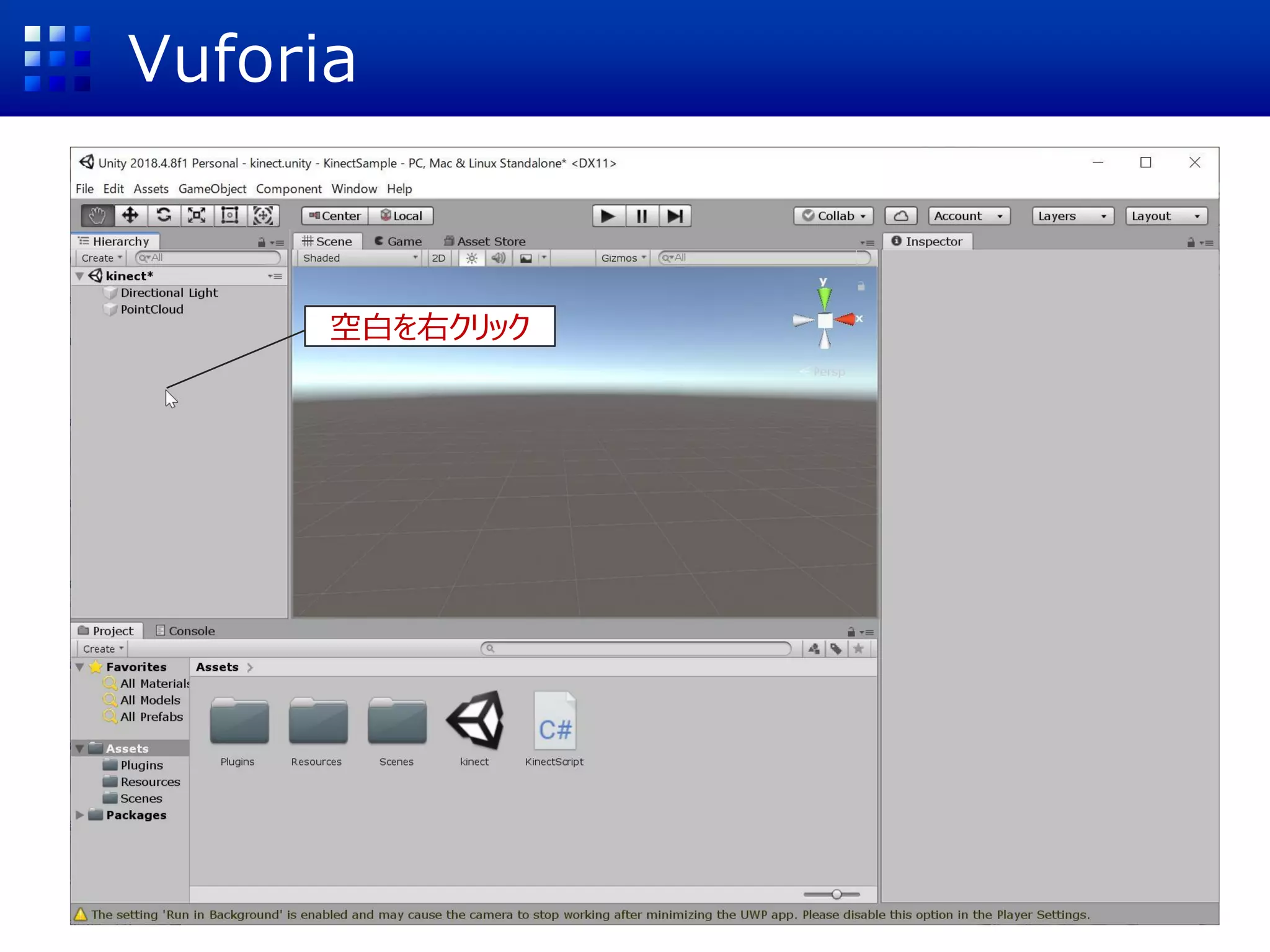

- 84.

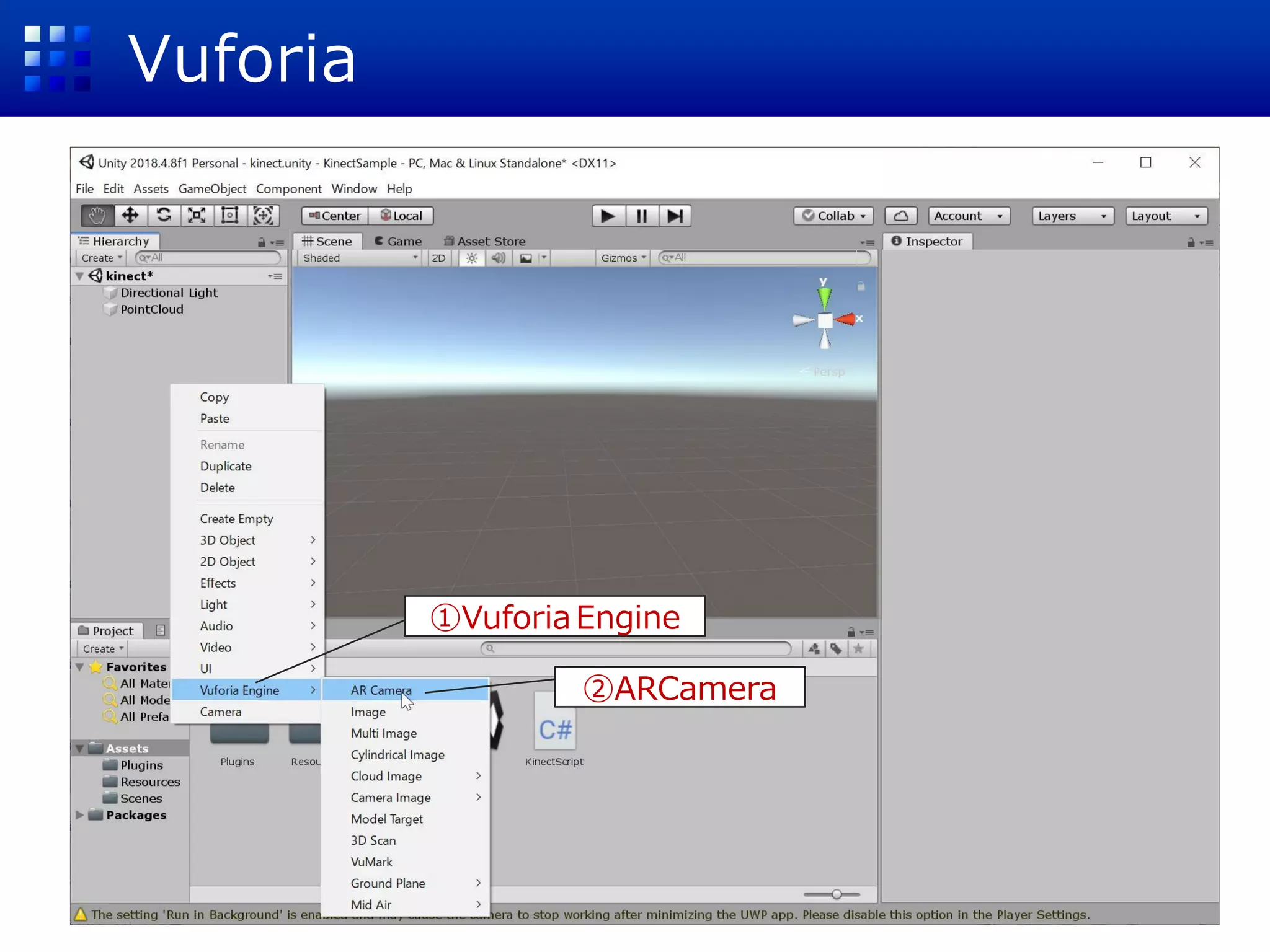

- 85.
- 86.
- 87.
- 88.

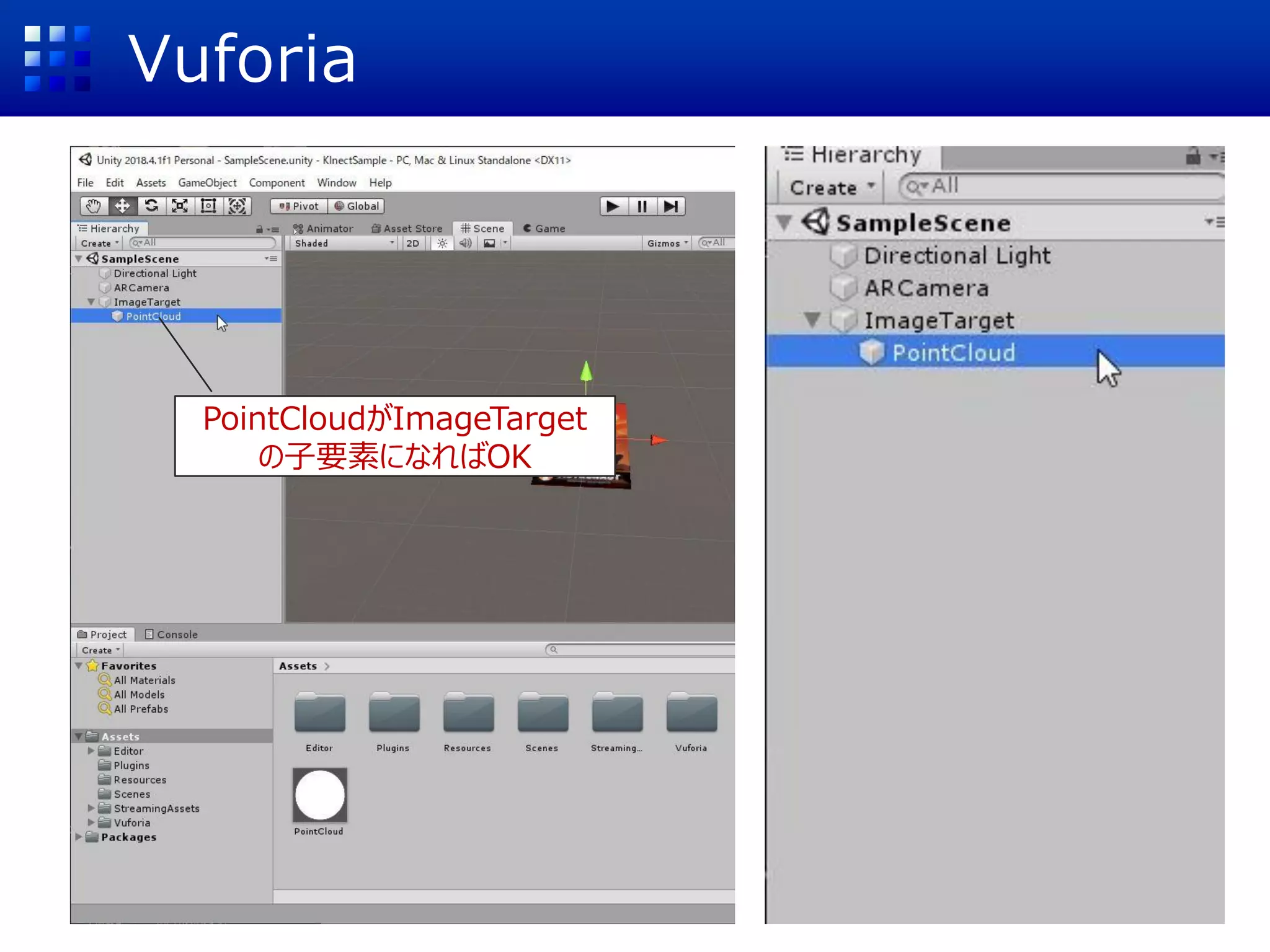

- 89.
- 90. 位置や大きさを整える ①PointCloud ②位置と大きさを調整 Position 0 0.5-1 Scale 1 1 1

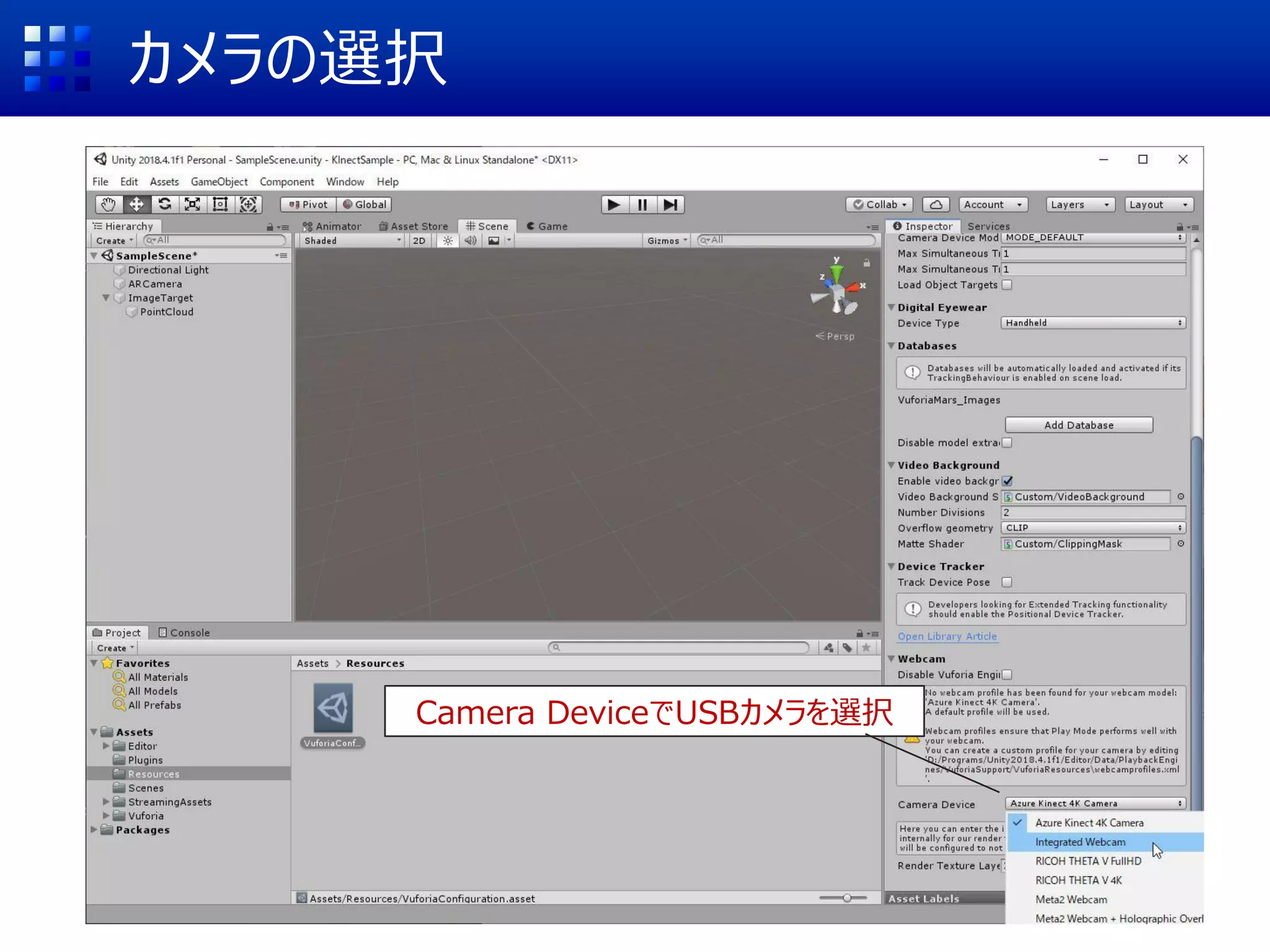

- 91. カメラの選択 ②Open Vuforia EngineConfiguration ①ARCamera
