AR-Frame x AR.js入門

インストールいらず!
お手軽Web AR/VR開発入門

自己紹介
氏名：吉永崇(Takashi Yoshinaga)
所属：Steampunk Digital株式会社
九州先端科学技術研究所(ISIT)
専門：医療支援AR,運動計測,ホログラム

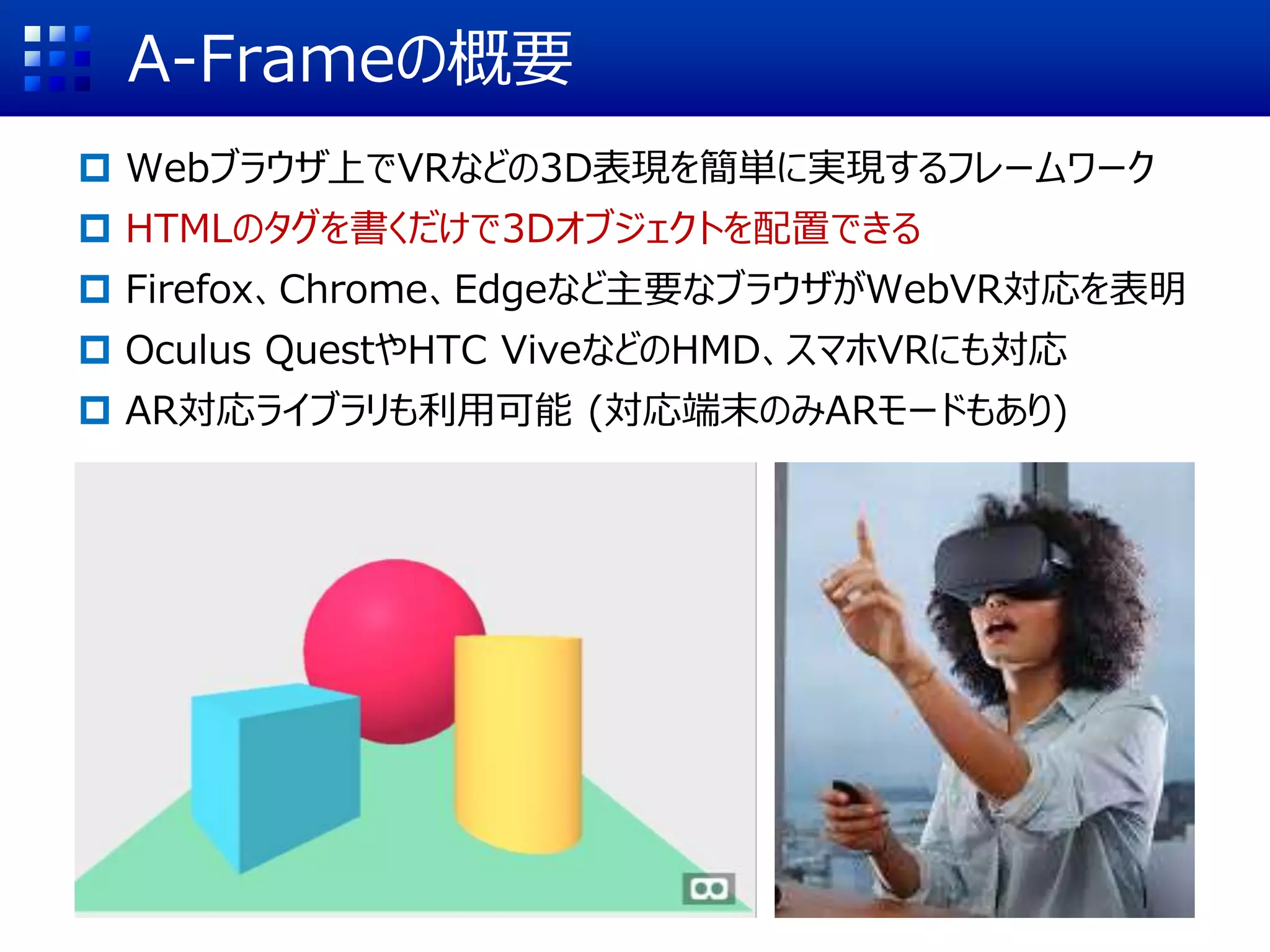

A-Frameの概要
 Webブラウザ上でVRなどの3D表現を簡単に実現するフレームワーク
 HTMLのタグを書くだけで3Dオブジェクトを配置できる
 Firefox、Chrome、Edgeなど主要なブラウザがWebVR対応を表明
 Oculus QuestやHTC ViveなどのHMD、スマホVRにも対応
 AR対応ライブラリも利用可能 (対応端末のみARモードもあり)

まずは体験

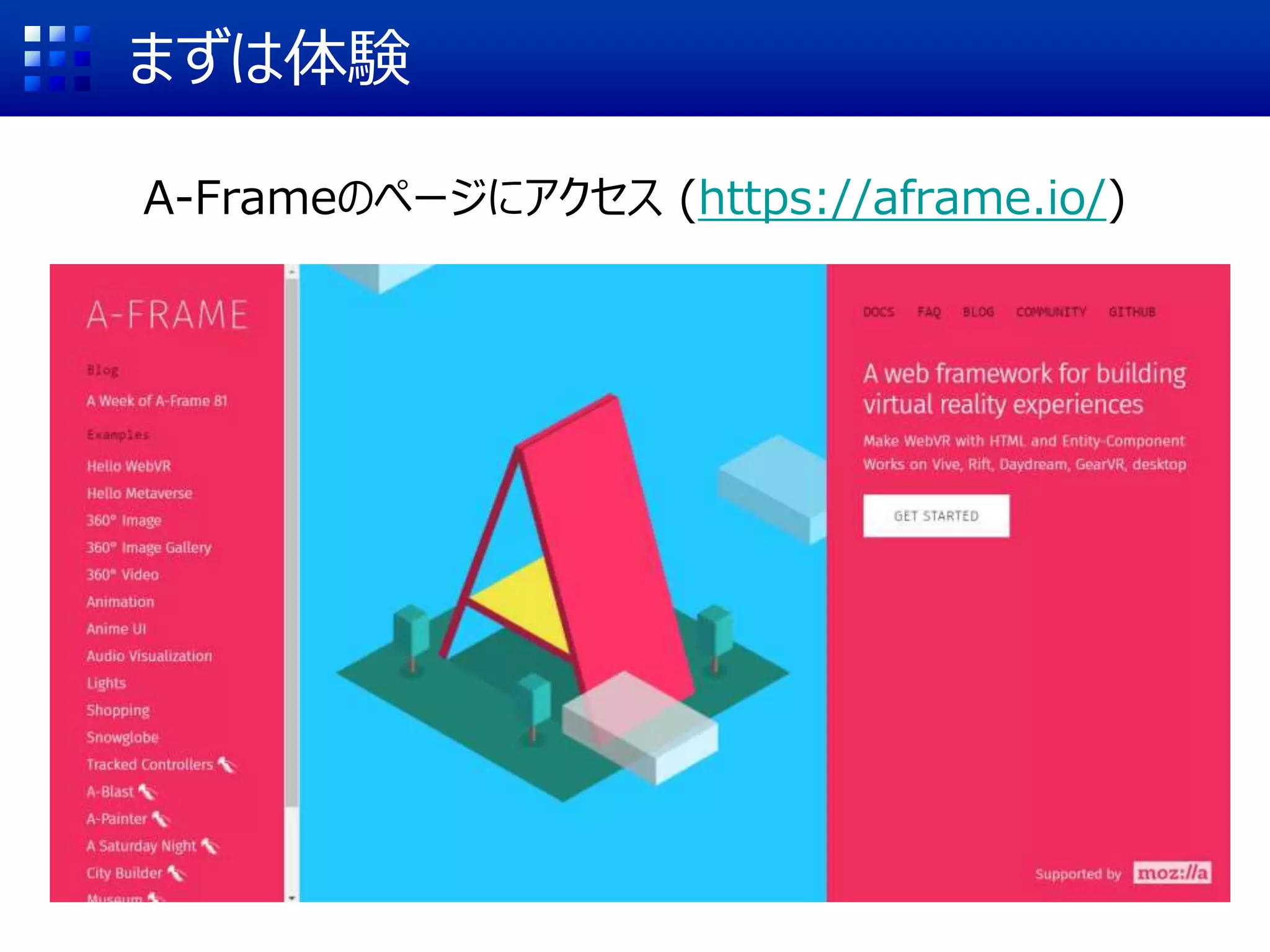

A-Frameのページにアクセス (https://aframe.io/)

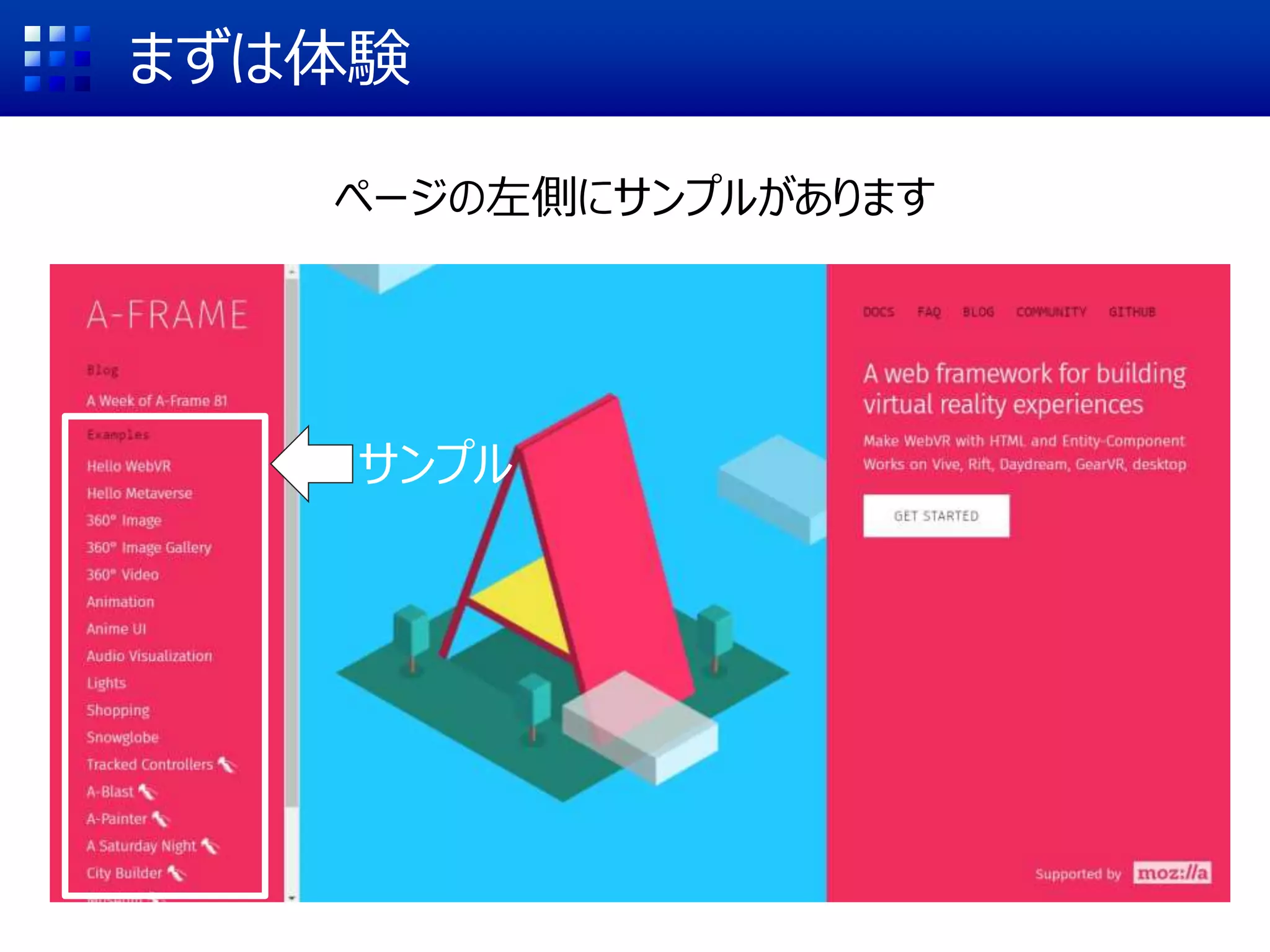

まずは体験
ページの左側にサンプルがあります
サンプル

まずは体験

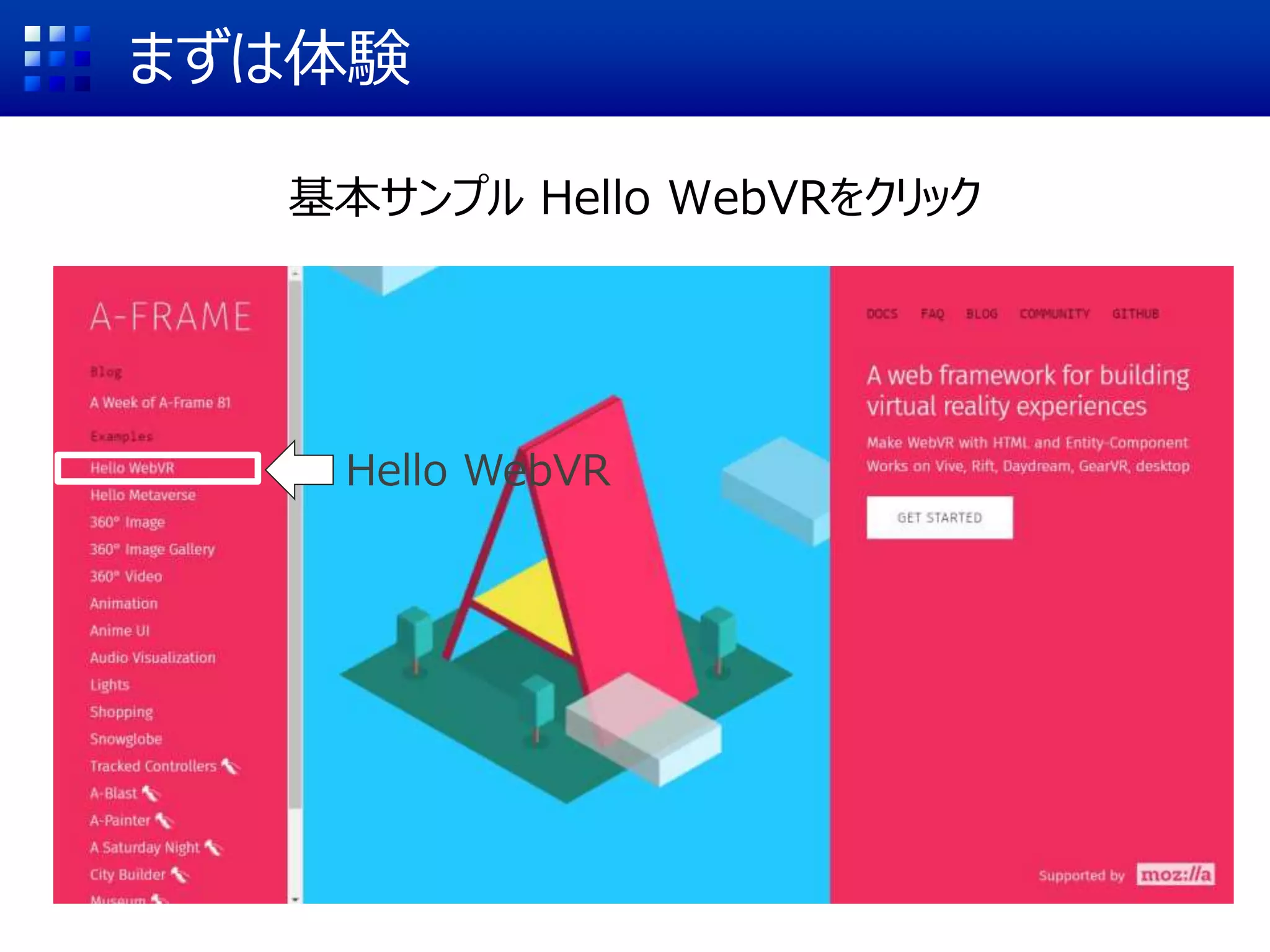

基本サンプル Hello WebVRをクリック
Hello WebVR

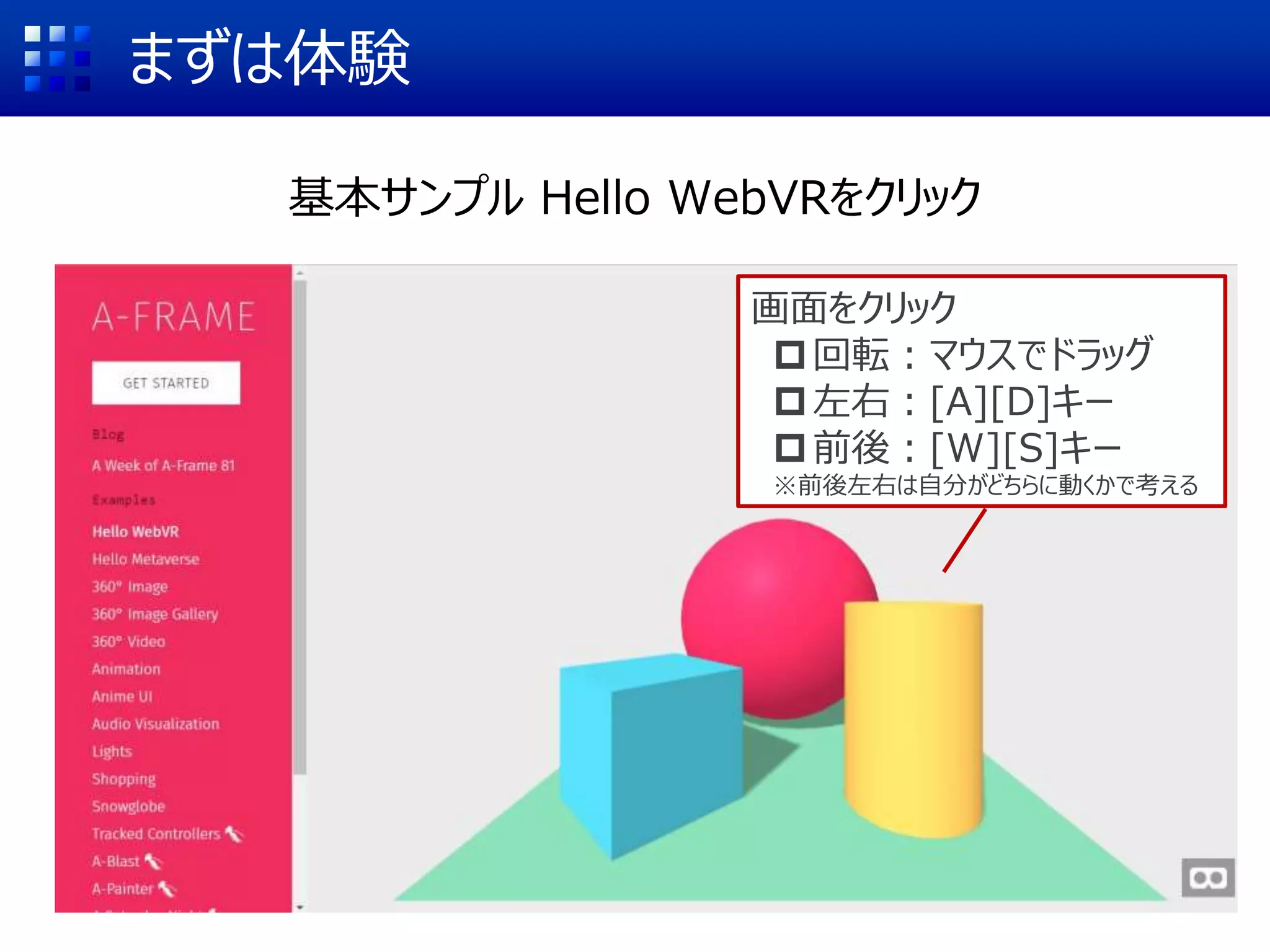

まずは体験
基本サンプル Hello WebVRをクリック
画面をクリック
回転：マウスでドラッグ
左右：[A][D]キー
前後：[W][S]キー
※前後左右は自分がどちらに動くかで考える

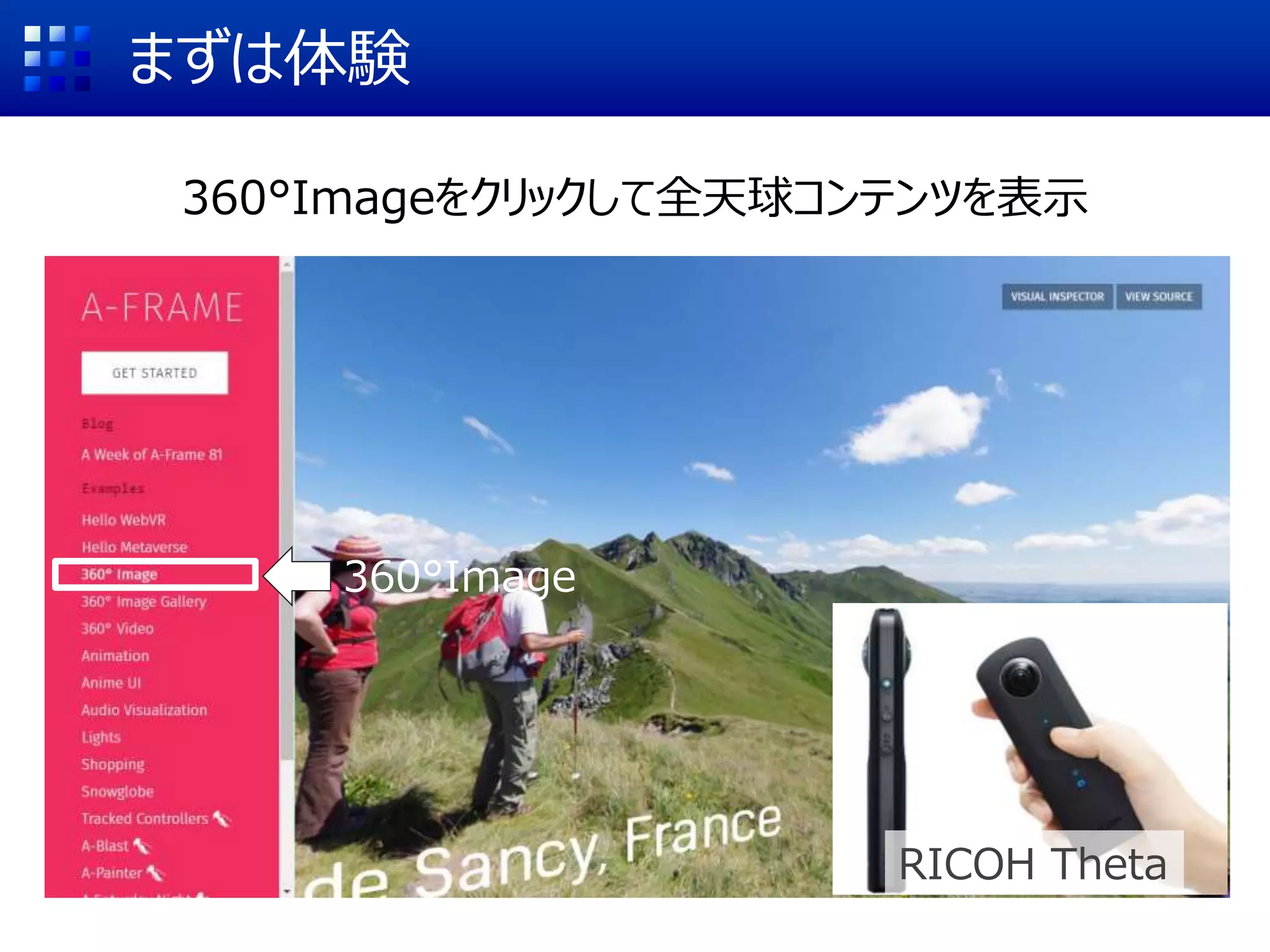

まずは体験
360°Imageをクリックして全天球コンテンツを表示
360°Image
RICOH Theta

スマートフォンでも
A-Frameで検索
または
QRコード

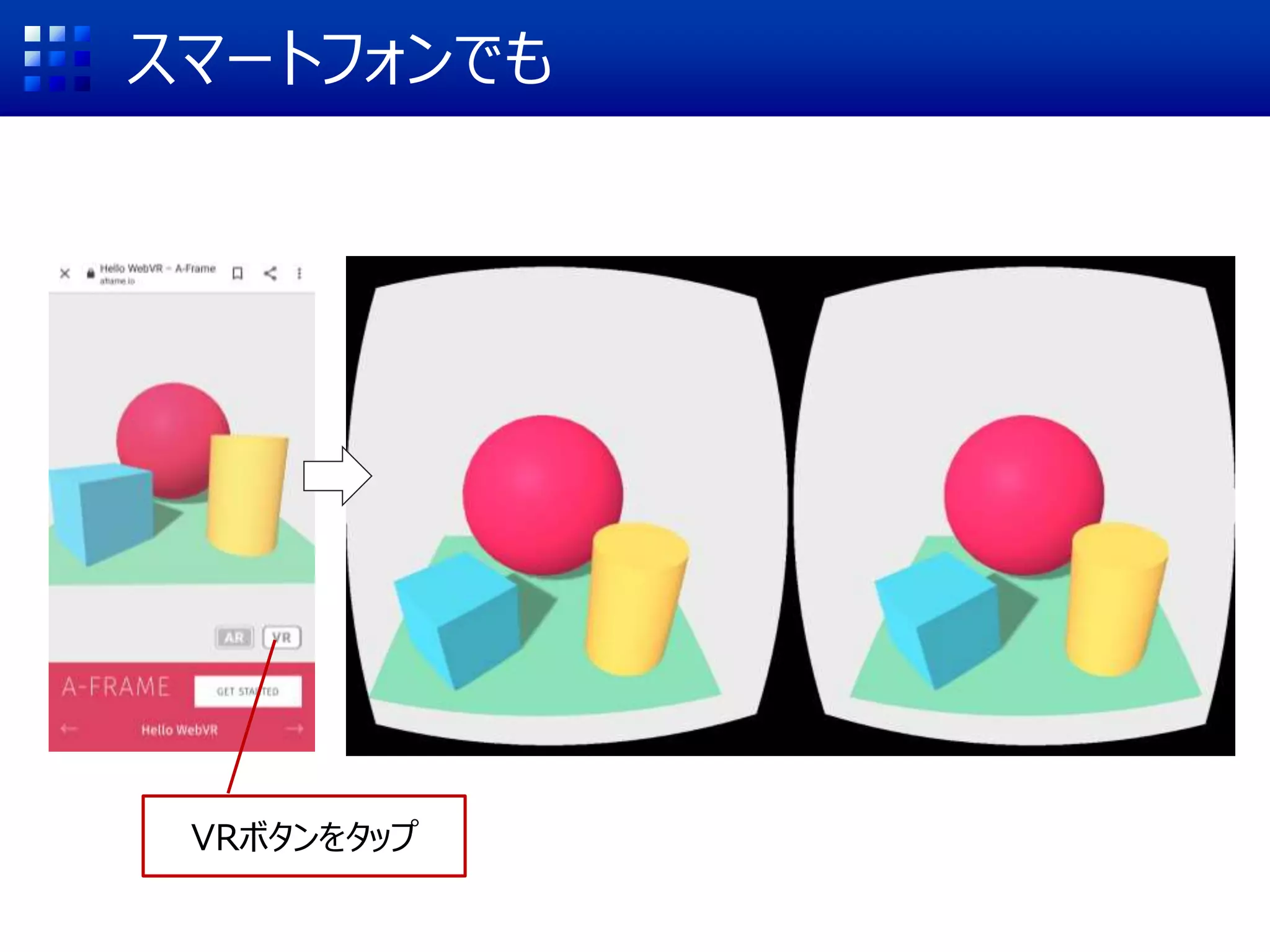

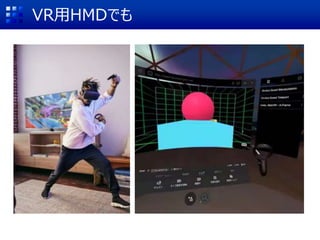

スマートフォンでも
VRボタンをタップ

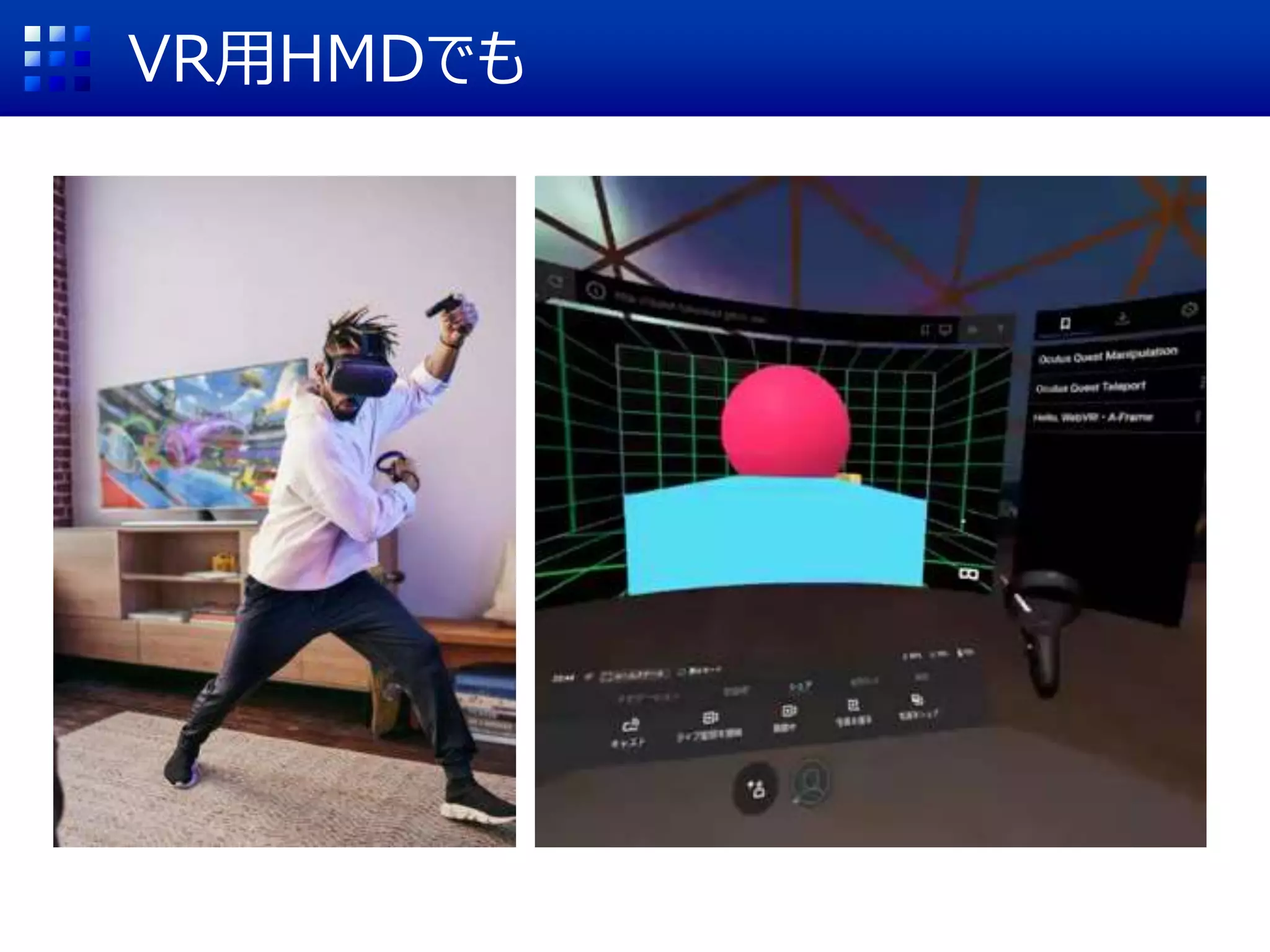

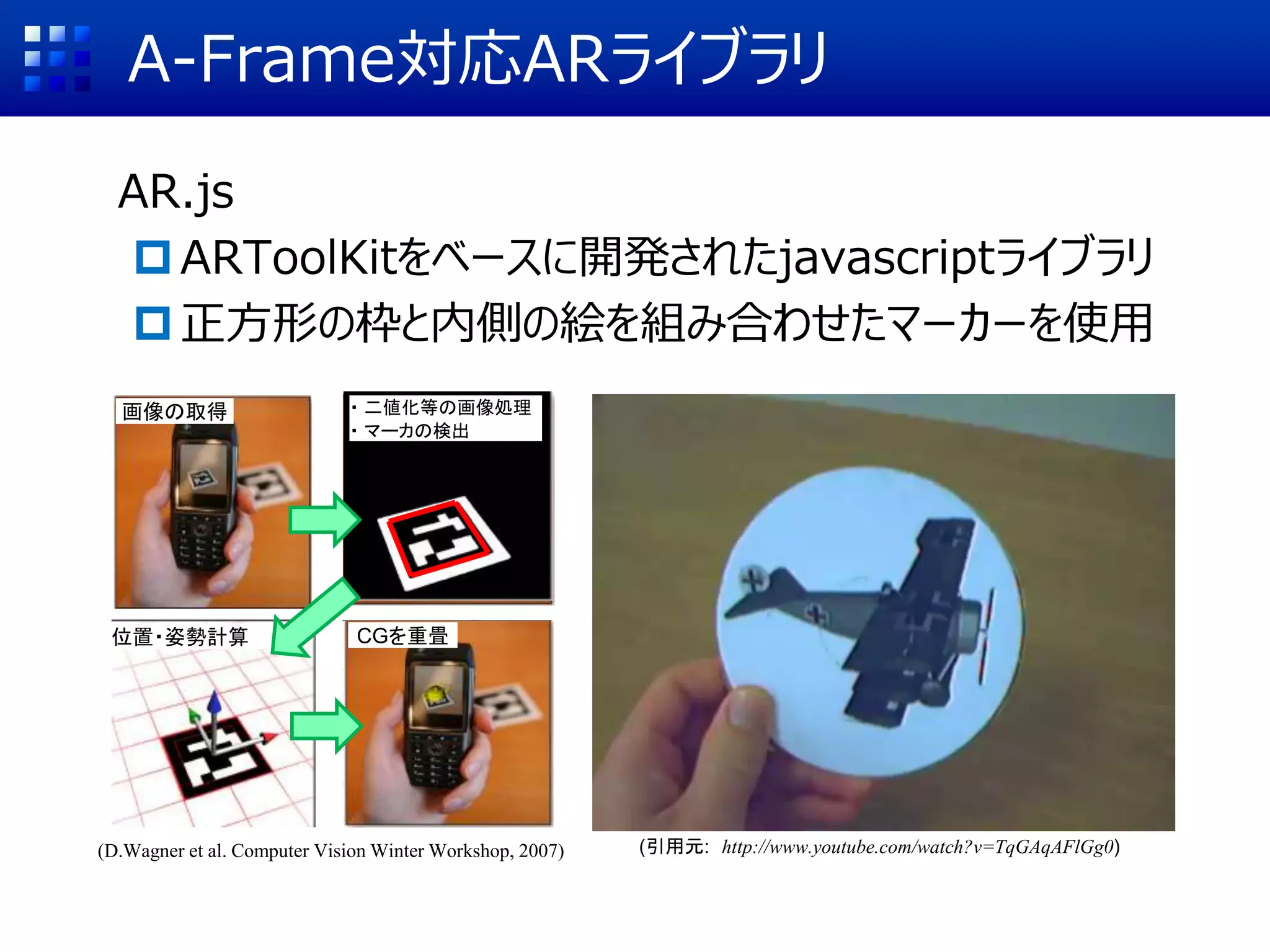

A-Frame対応ARライブラリ
AR.js
ARToolKitをベースに開発されたjavascriptライブラリ
正方形の枠と内側の絵を組み合わせたマーカーを使用
画像の取得・二値化等の画像処理
・マーカの検出
位置・姿勢計算 CGを重畳
(引用元: http://www.youtube.com/watch?v=TqGAqAFlGg0)
(D.Wagner et al. Computer Vision Winter Workshop, 2007)

本日のゴール
https://arjs-seminar.glitch.me
または
QRコード

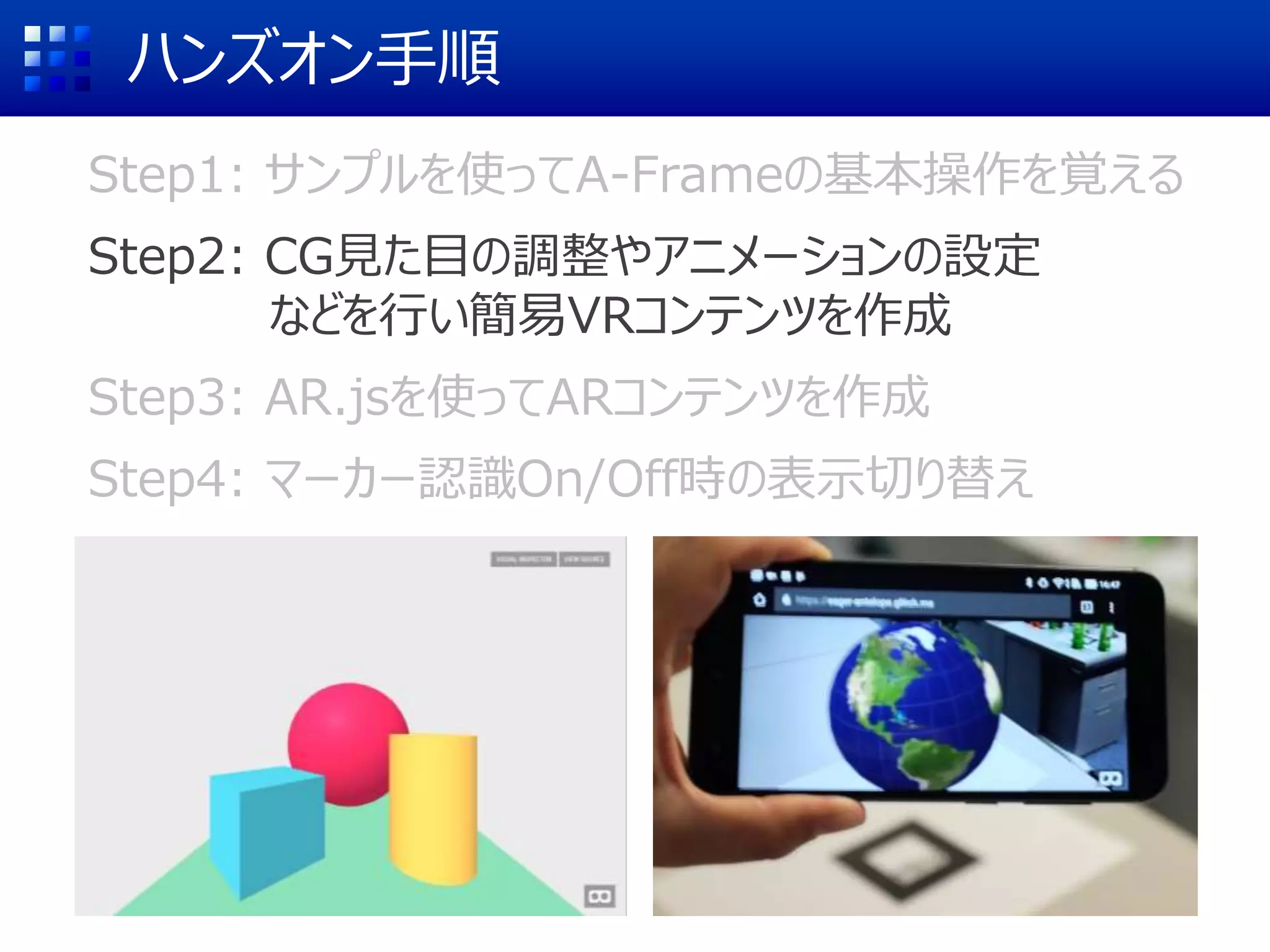

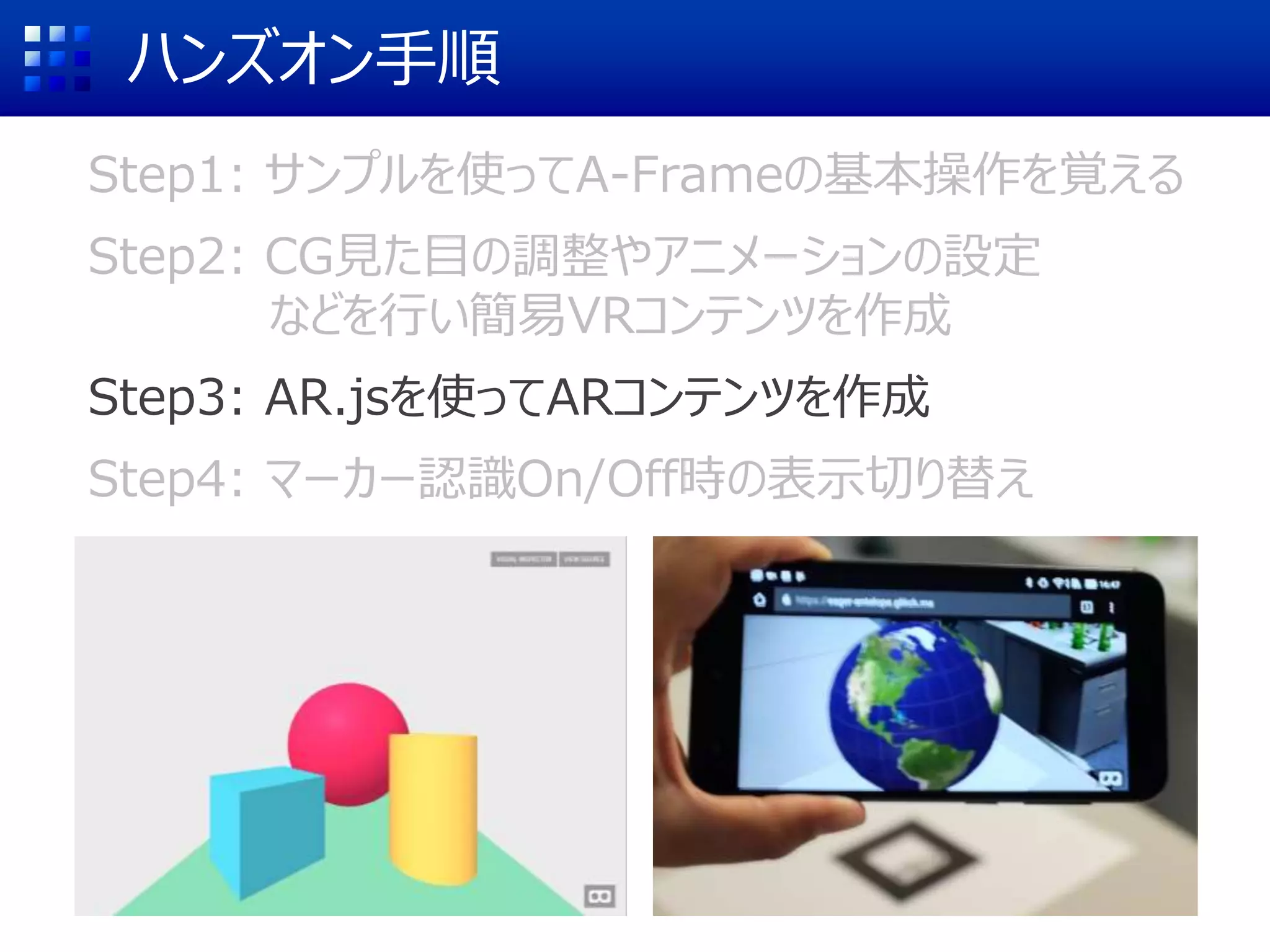

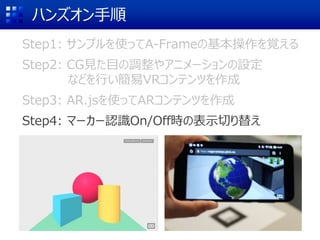

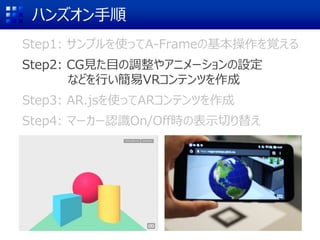

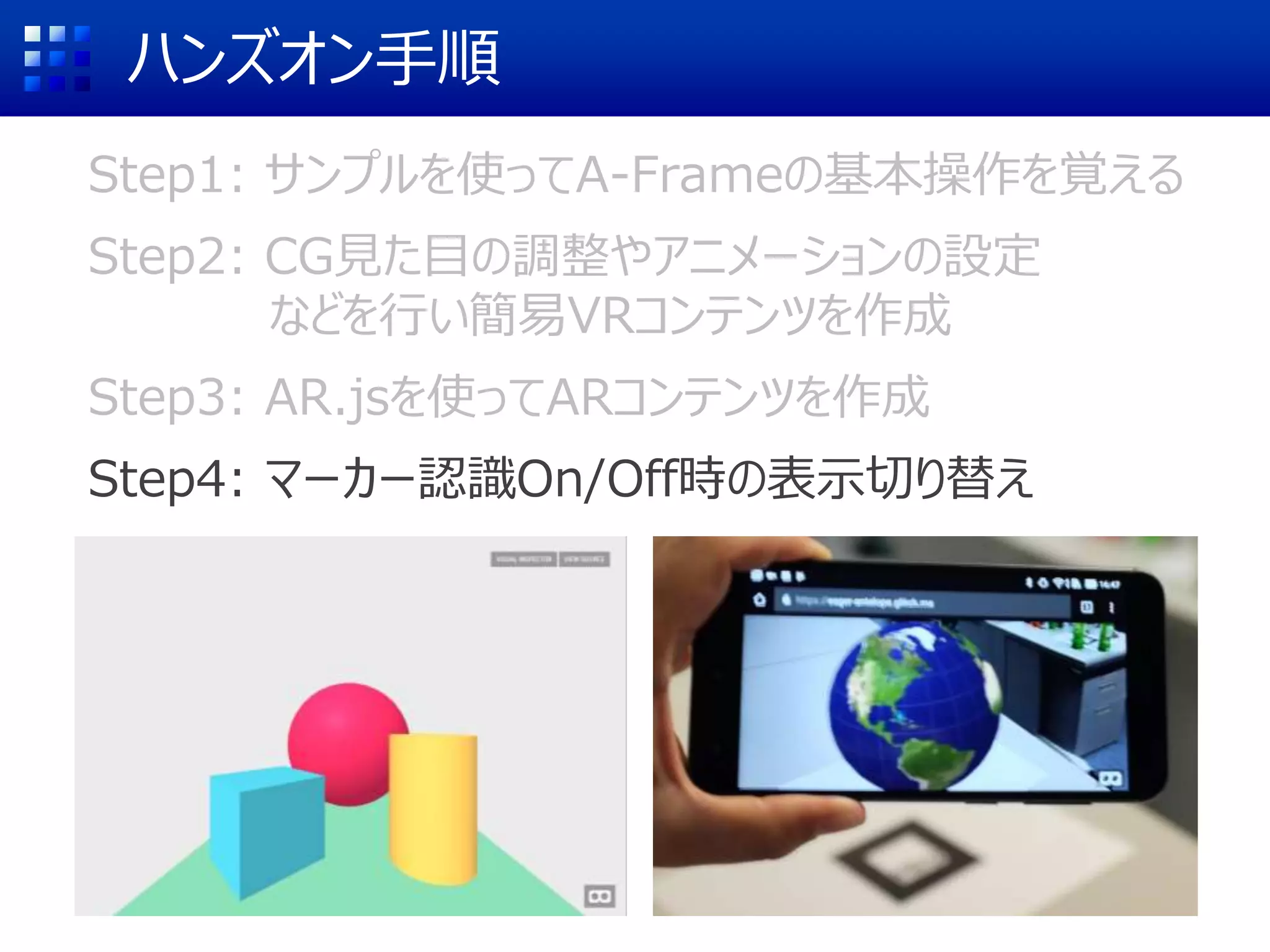

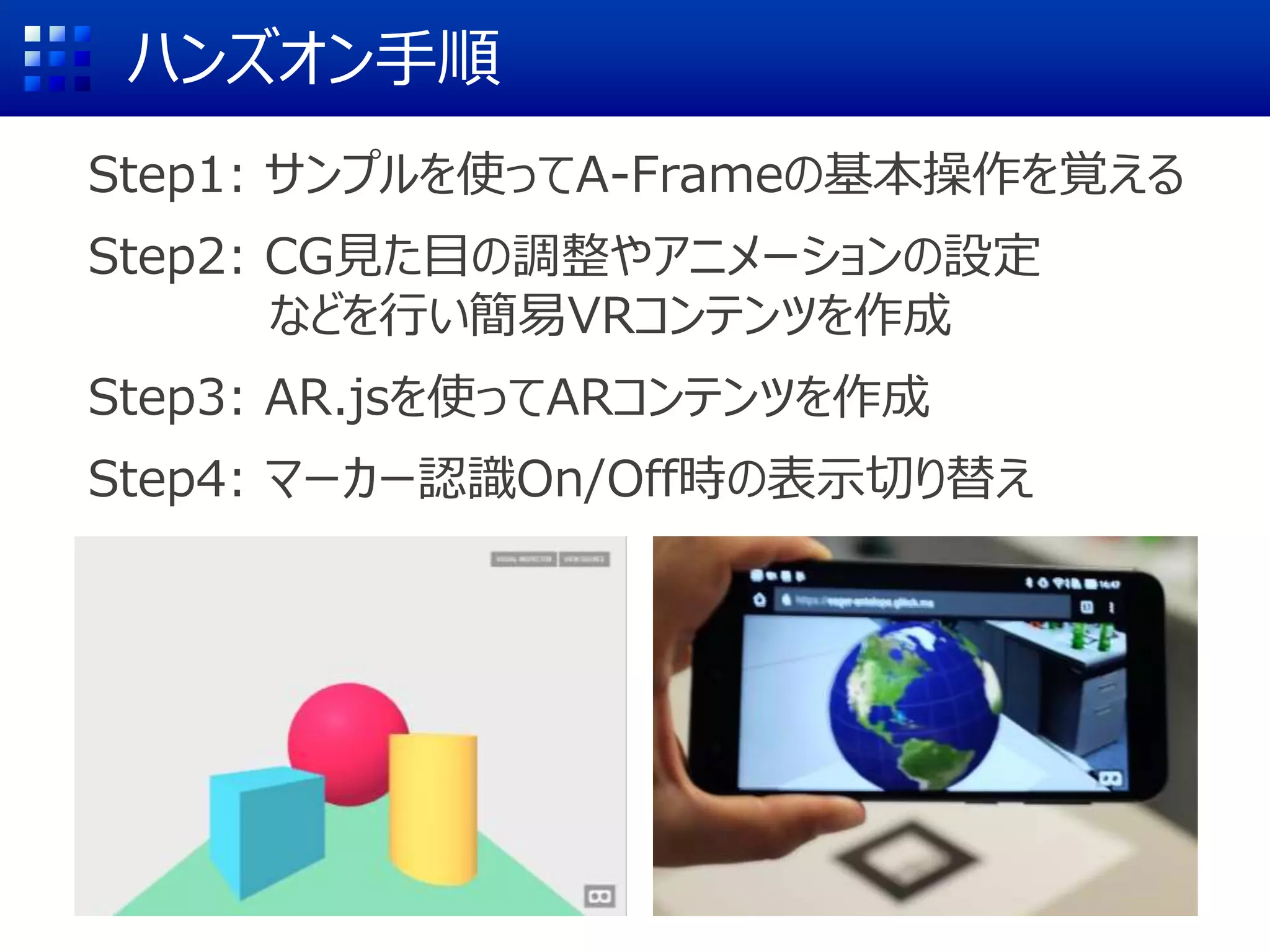

ハンズオン手順
Step1: サンプルを使ってA-Frameの基本操作を覚える
Step2: CG見た目の調整やアニメーションの設定
などを行い簡易VRコンテンツを作成
Step3: AR.jsを使ってARコンテンツを作成
Step4: マーカー認識On/Off時の表示切り替え

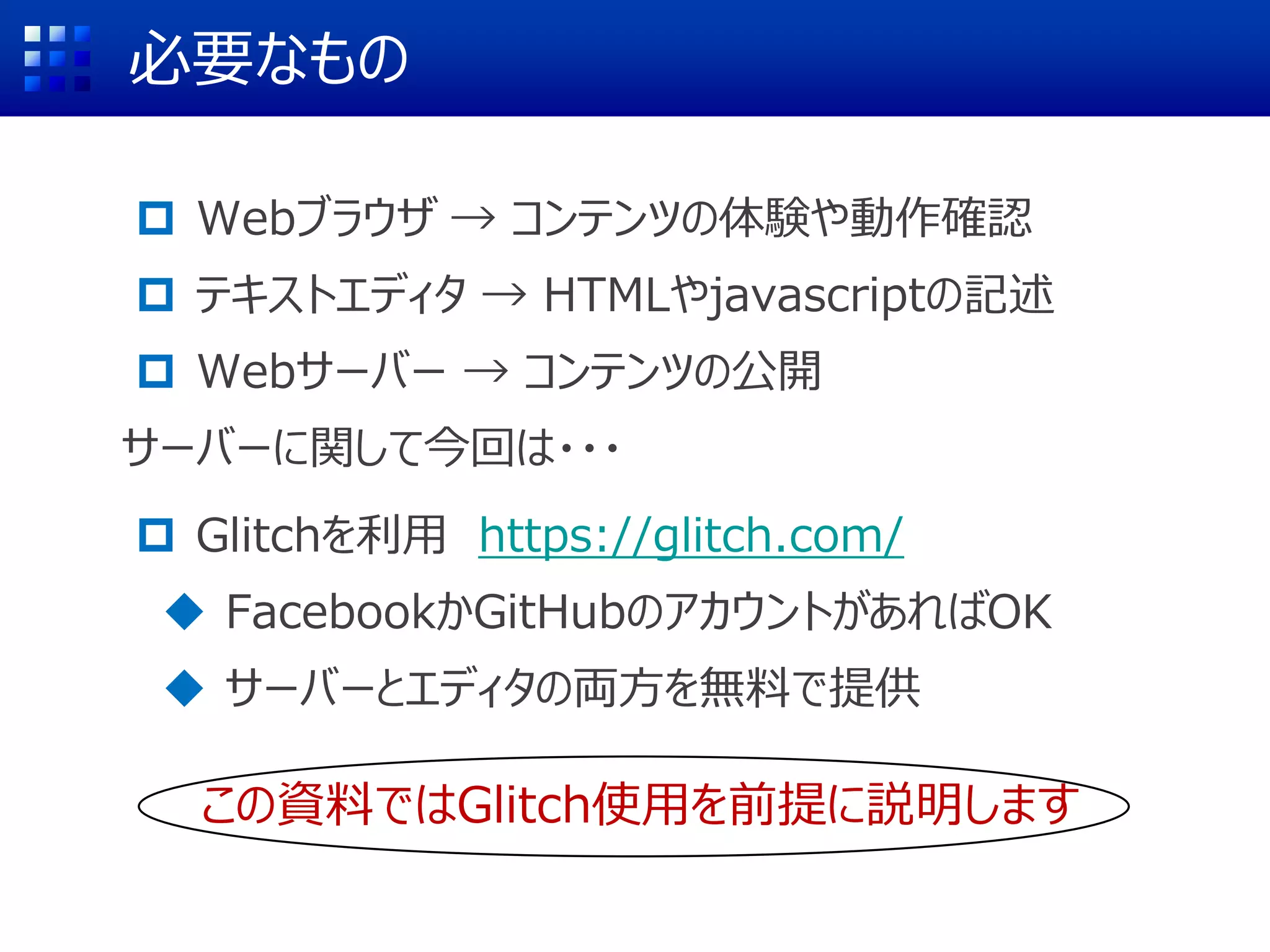

必要なもの
 Webブラウザ → コンテンツの体験や動作確認
 テキストエディタ → HTMLやjavascriptの記述
 Webサーバー → コンテンツの公開
サーバーに関して今回は・・・
 Glitchを利用 https://glitch.com/
 FacebookかGitHubのアカウントがあればOK
 サーバーとエディタの両方を無料で提供
この資料ではGlitch使用を前提に説明します

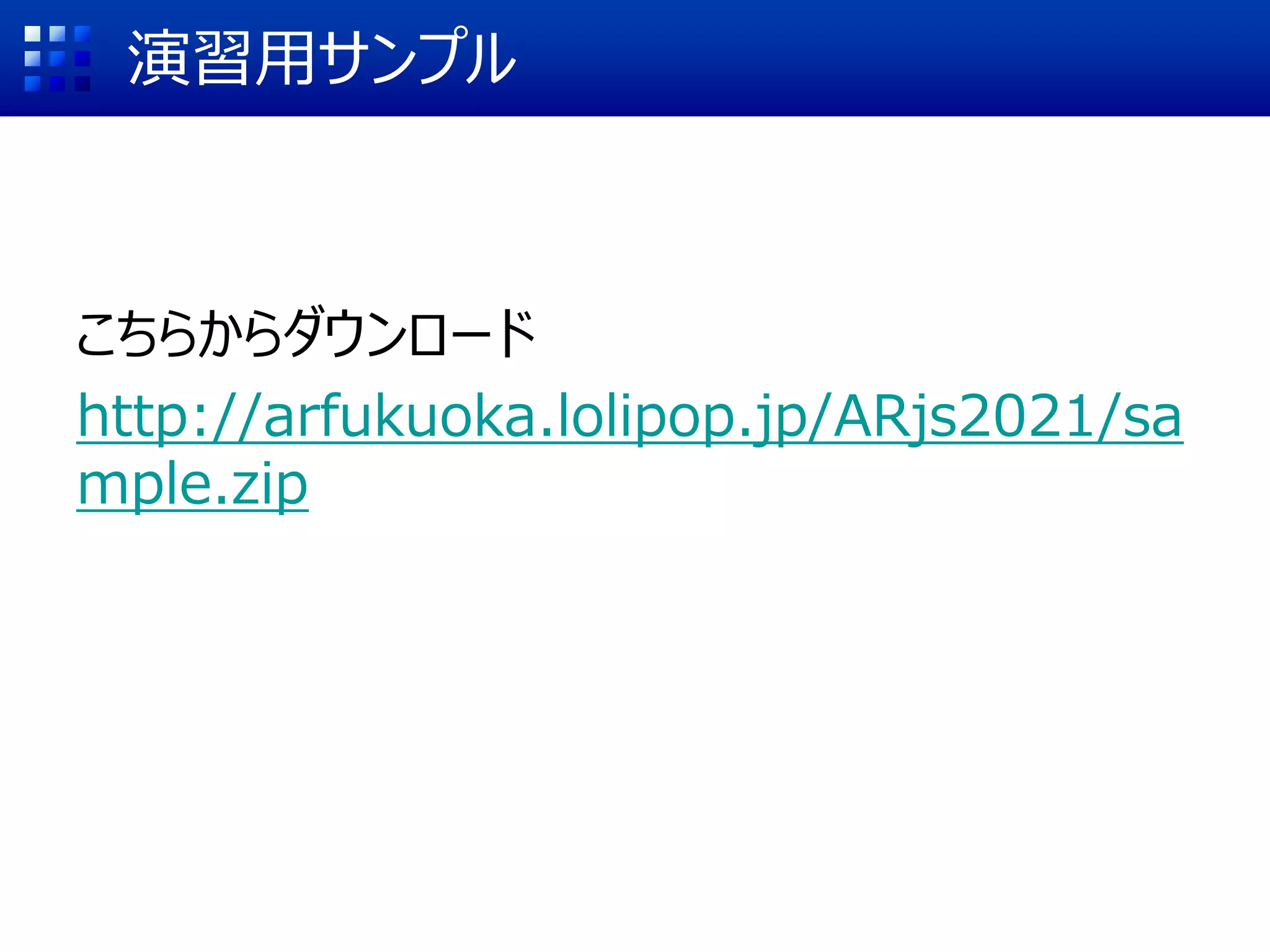

演習用サンプル
こちらからダウンロード
http://arfukuoka.lolipop.jp/ARjs2021/sa
mple.zip

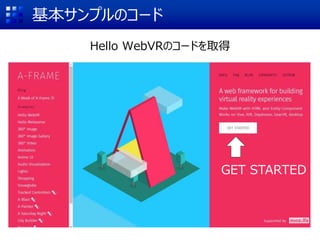

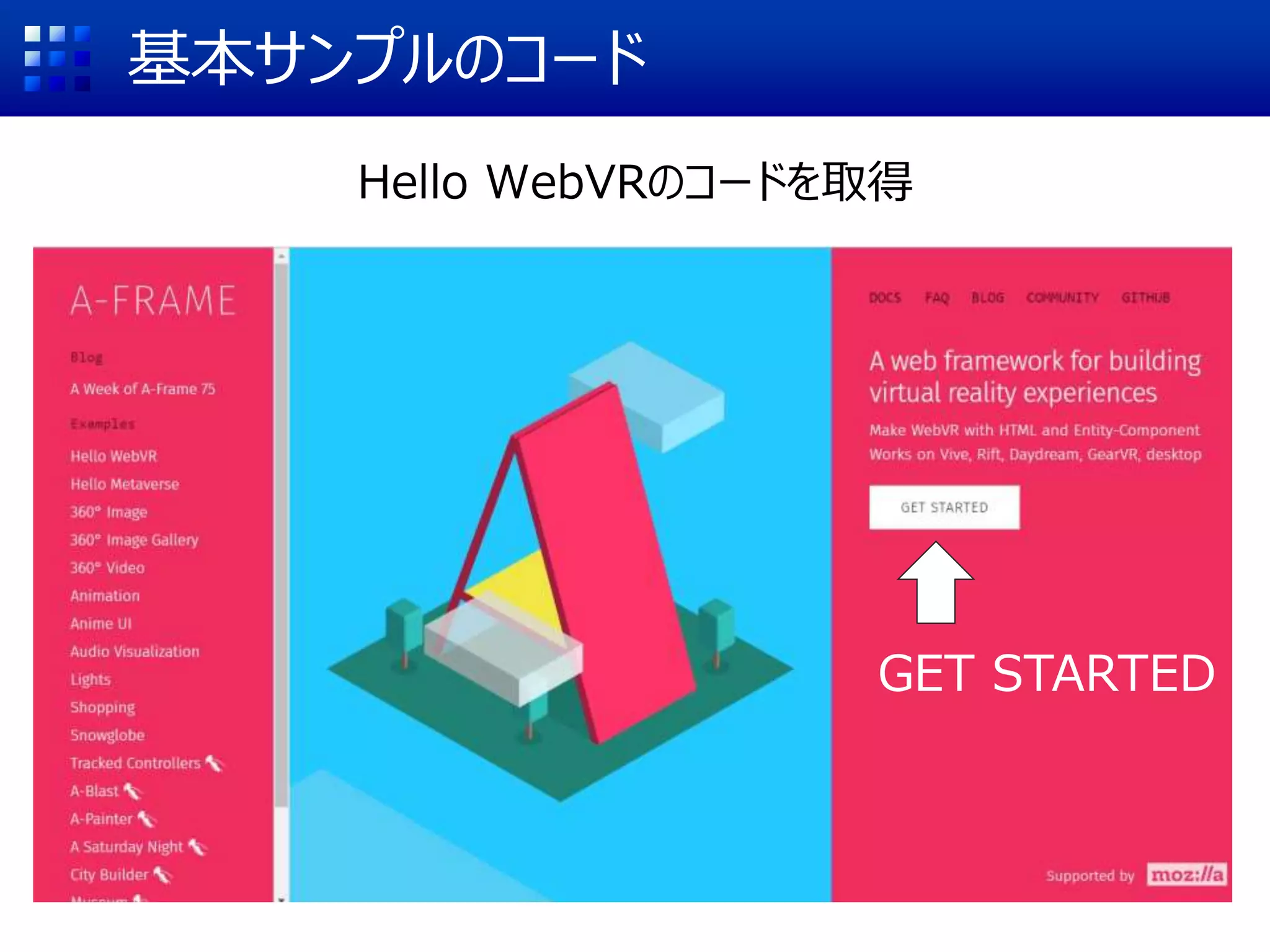

基本サンプルのコード
Hello WebVRのコードを取得
GET STARTED

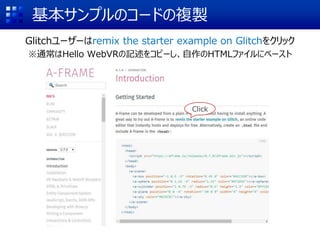

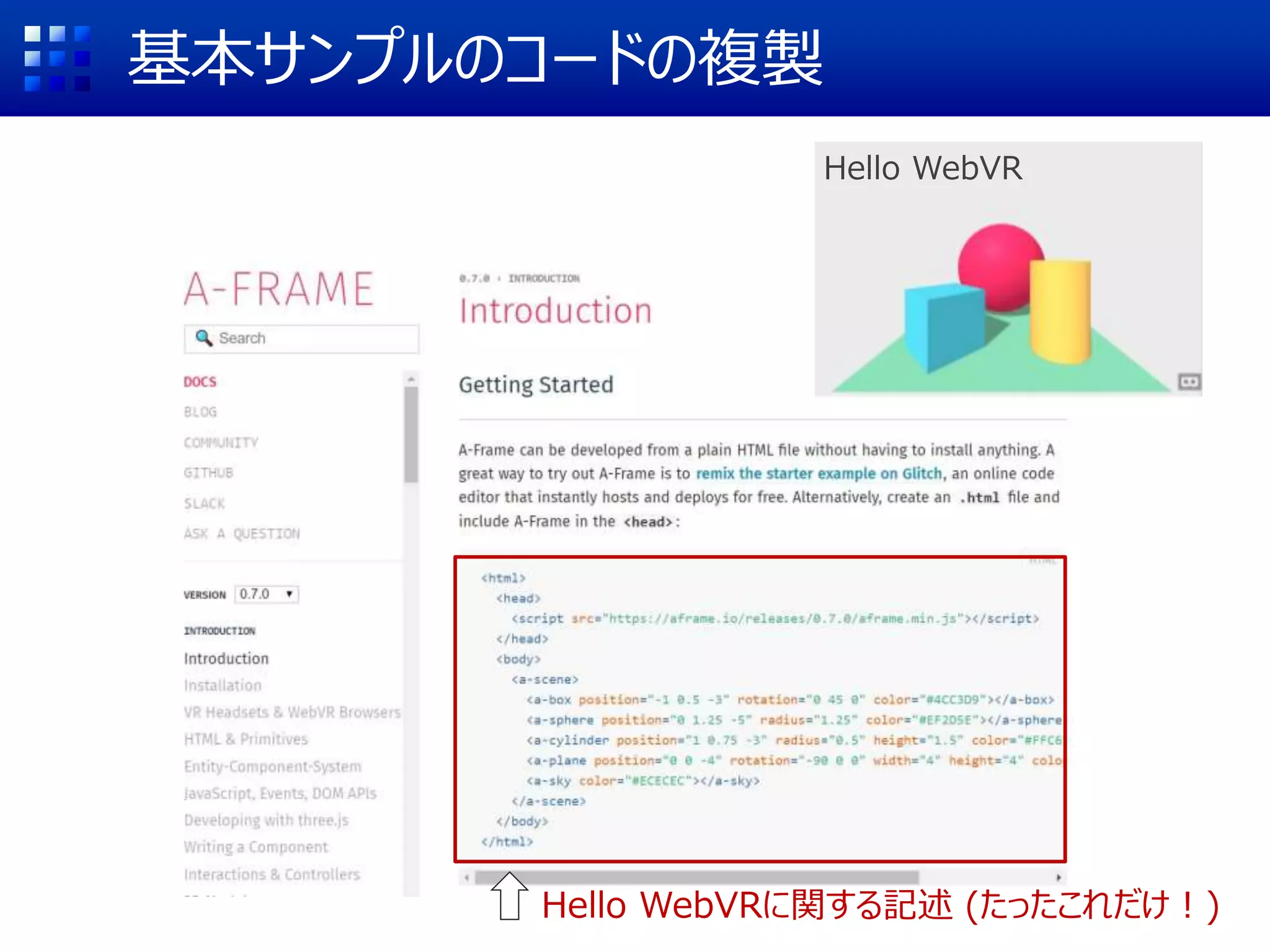

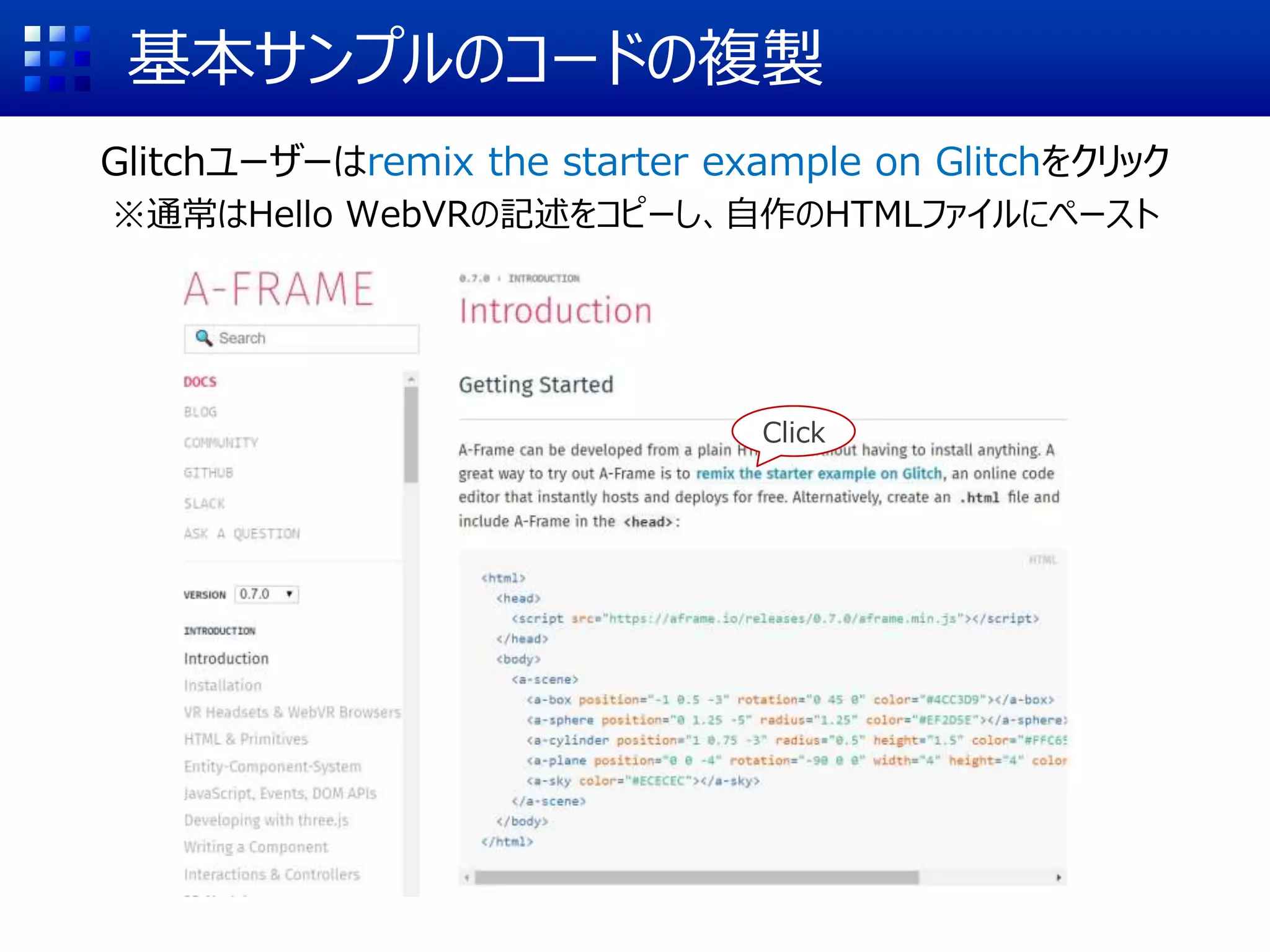

基本サンプルのコードの複製
Hello WebVRに関する記述 (たったこれだけ！)
Hello WebVR

Glitchユーザーはremix the starter example on Glitchをクリック
※通常はHello WebVRの記述をコピーし、自作のHTMLファイルにペースト
Click

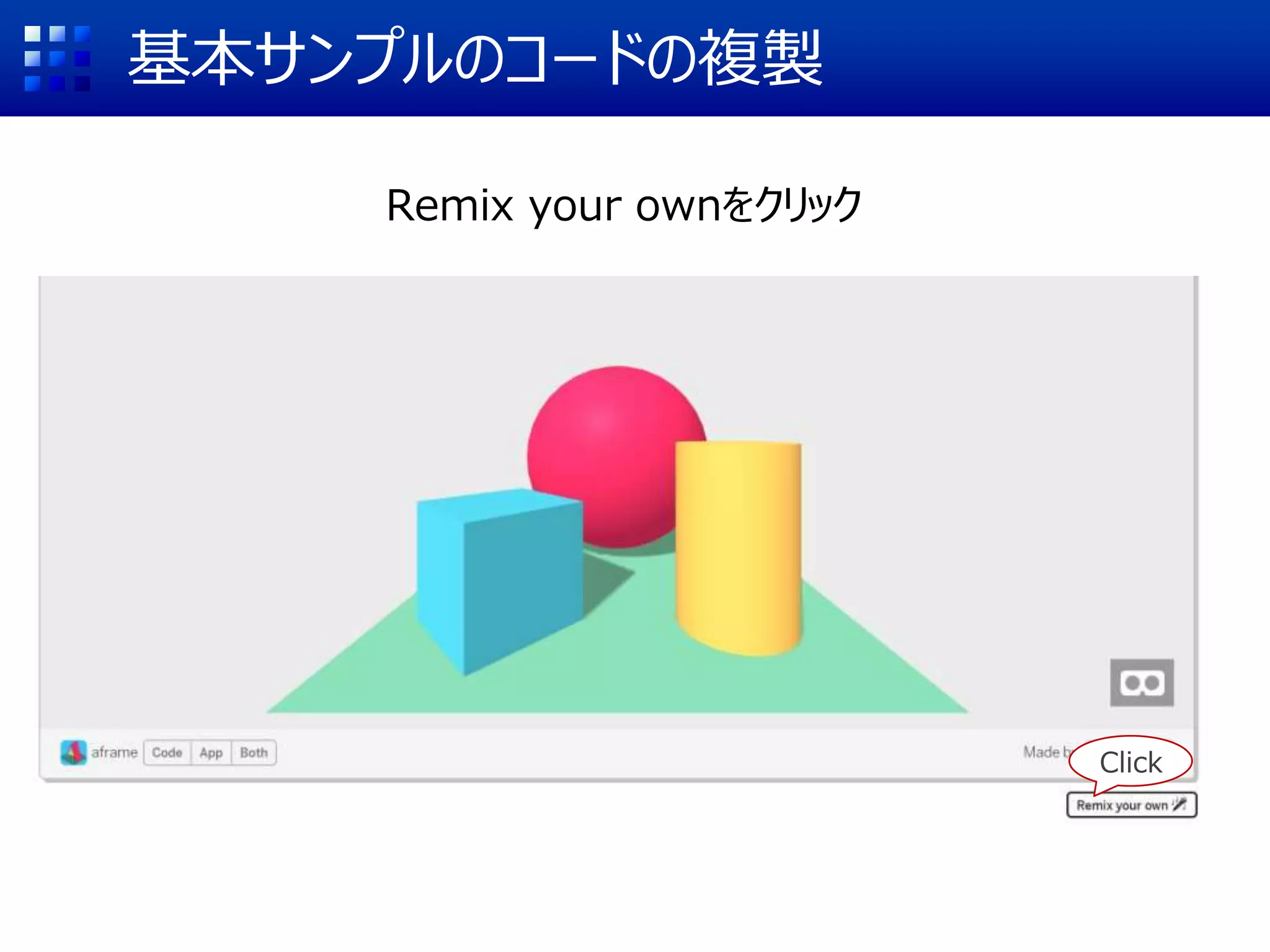

Remix your ownをクリック
Click

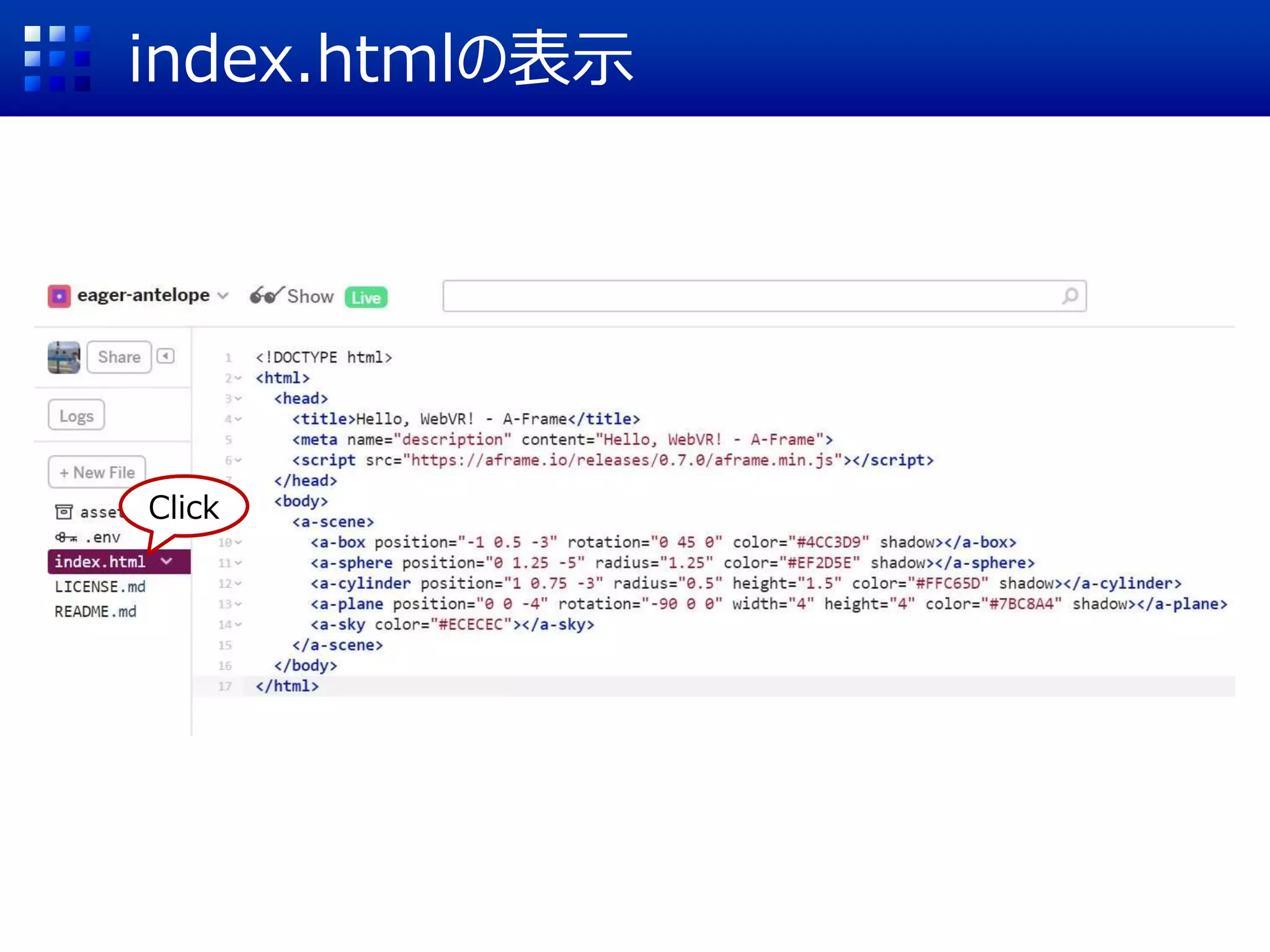

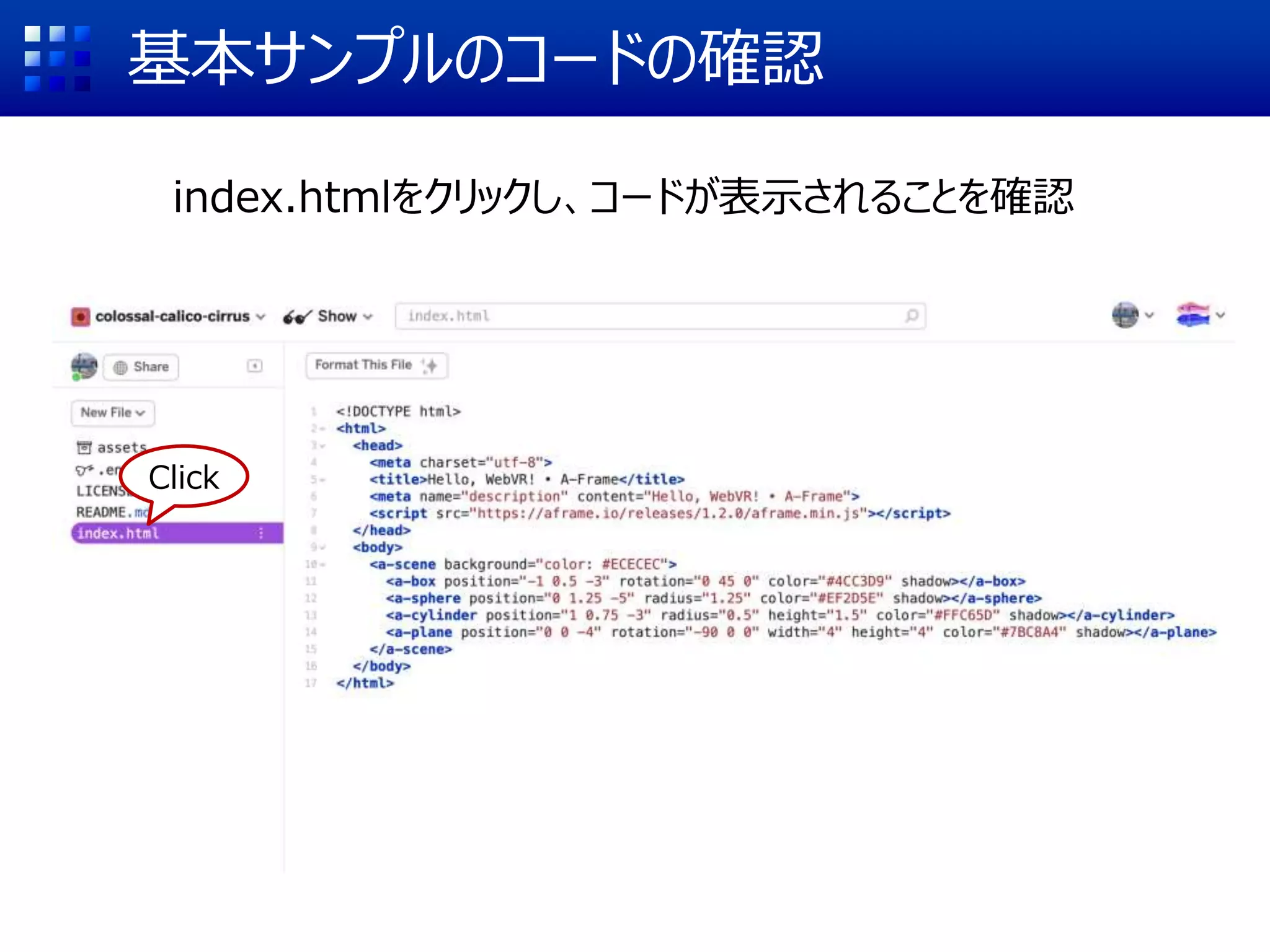

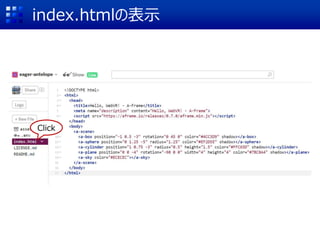

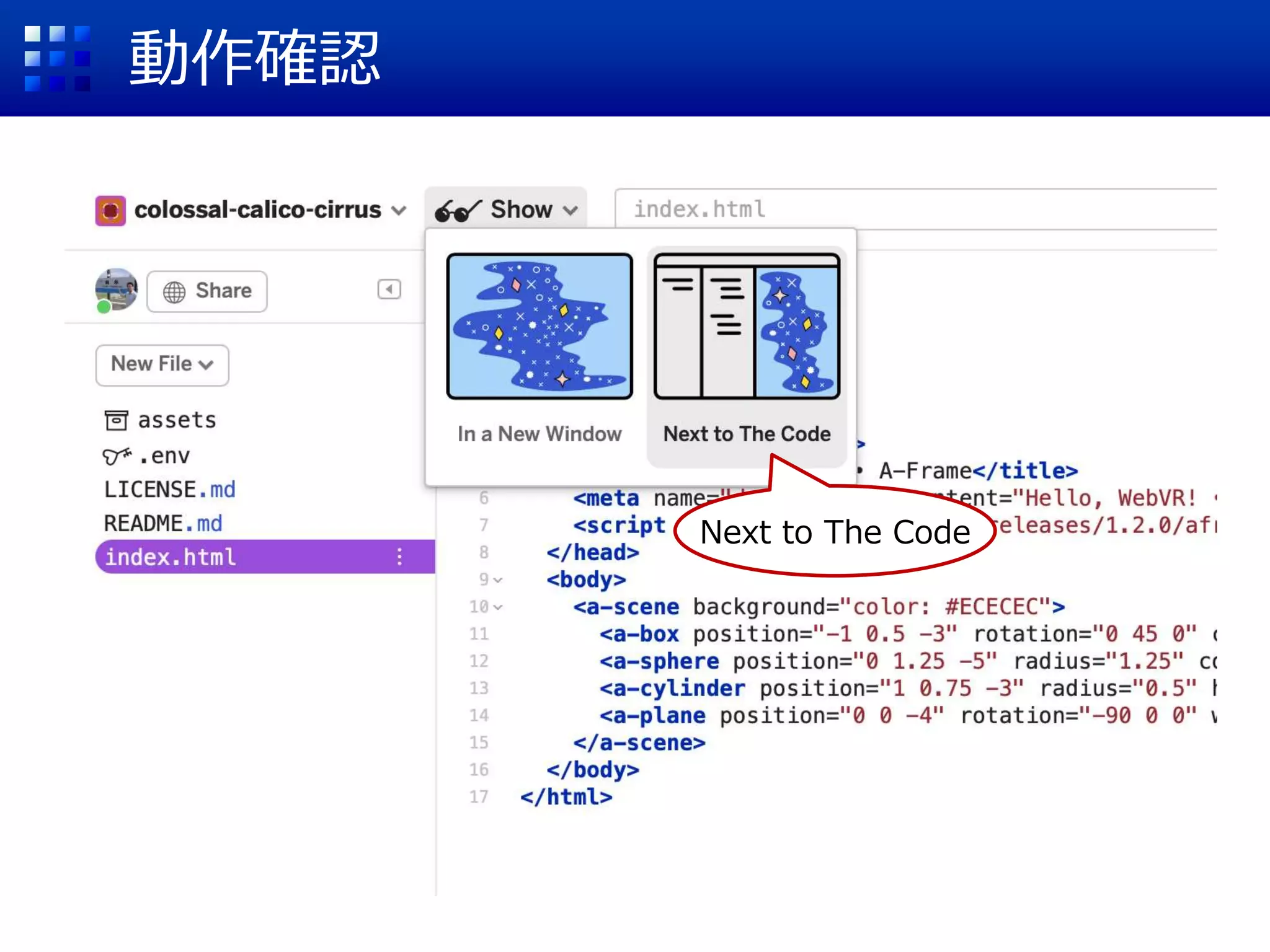

基本サンプルのコードの確認
index.htmlをクリックし、コードが表示されることを確認
Click

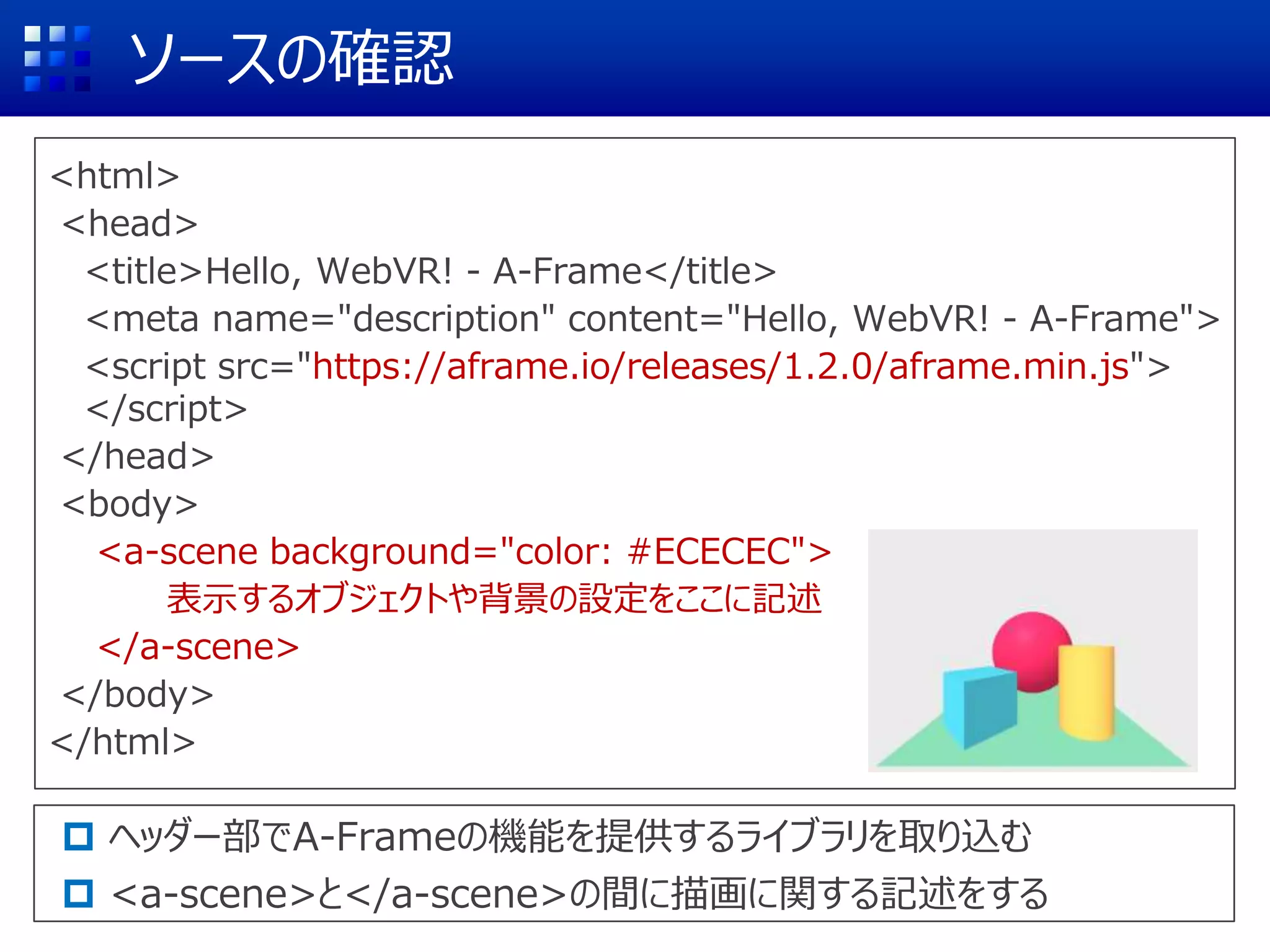

ソースの確認
<html>
<head>
<title>Hello, WebVR! - A-Frame</title>
<meta name="description" content="Hello, WebVR! - A-Frame">
<script src="https://aframe.io/releases/1.2.0/aframe.min.js">
</script>
</head>
<body>
<a-scene background="color: #ECECEC">
表示するオブジェクトや背景の設定をここに記述
</a-scene>
</body>
</html>
 ヘッダー部でA-Frameの機能を提供するライブラリを取り込む
 <a-scene>と</a-scene>の間に描画に関する記述をする

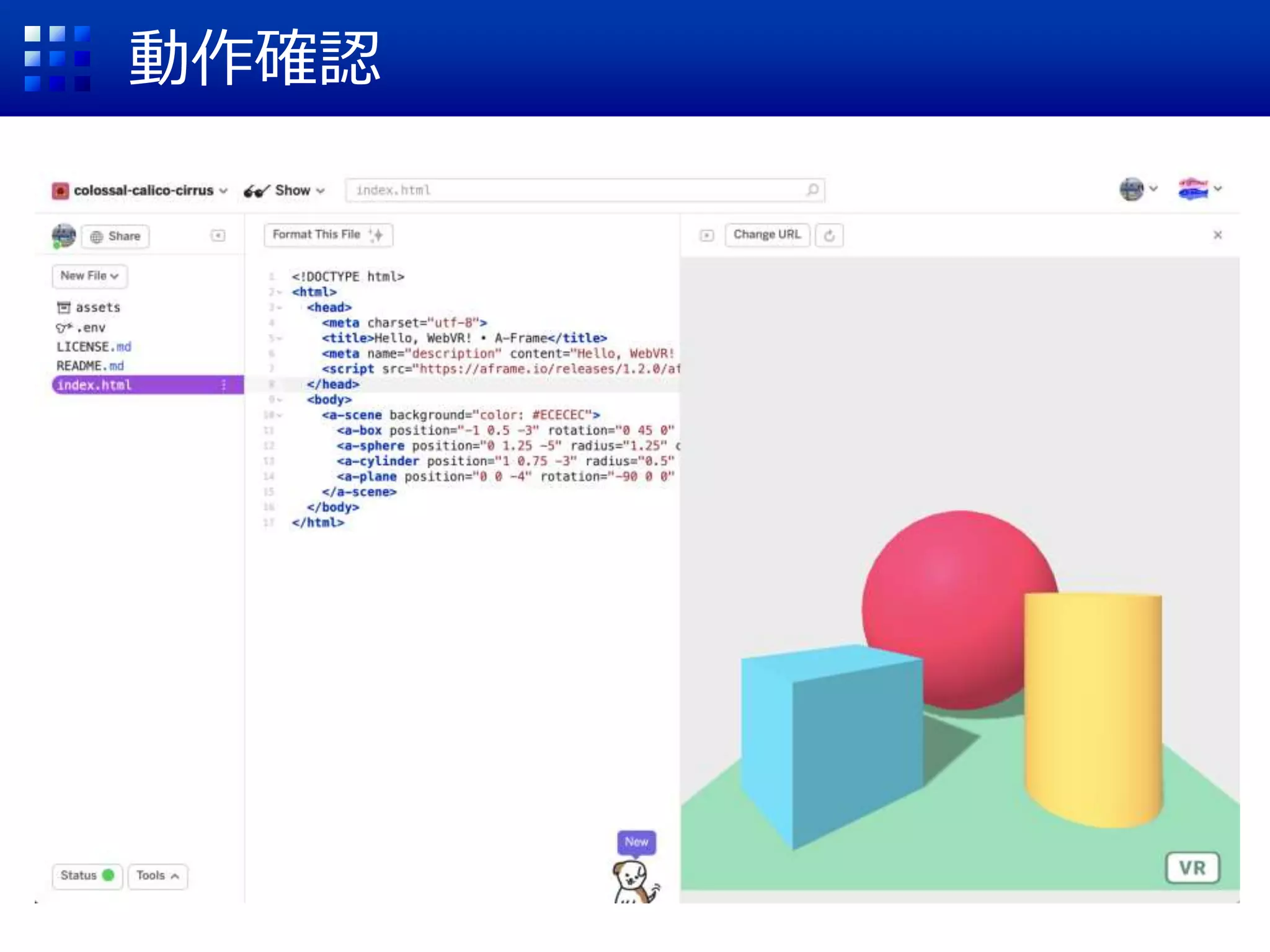

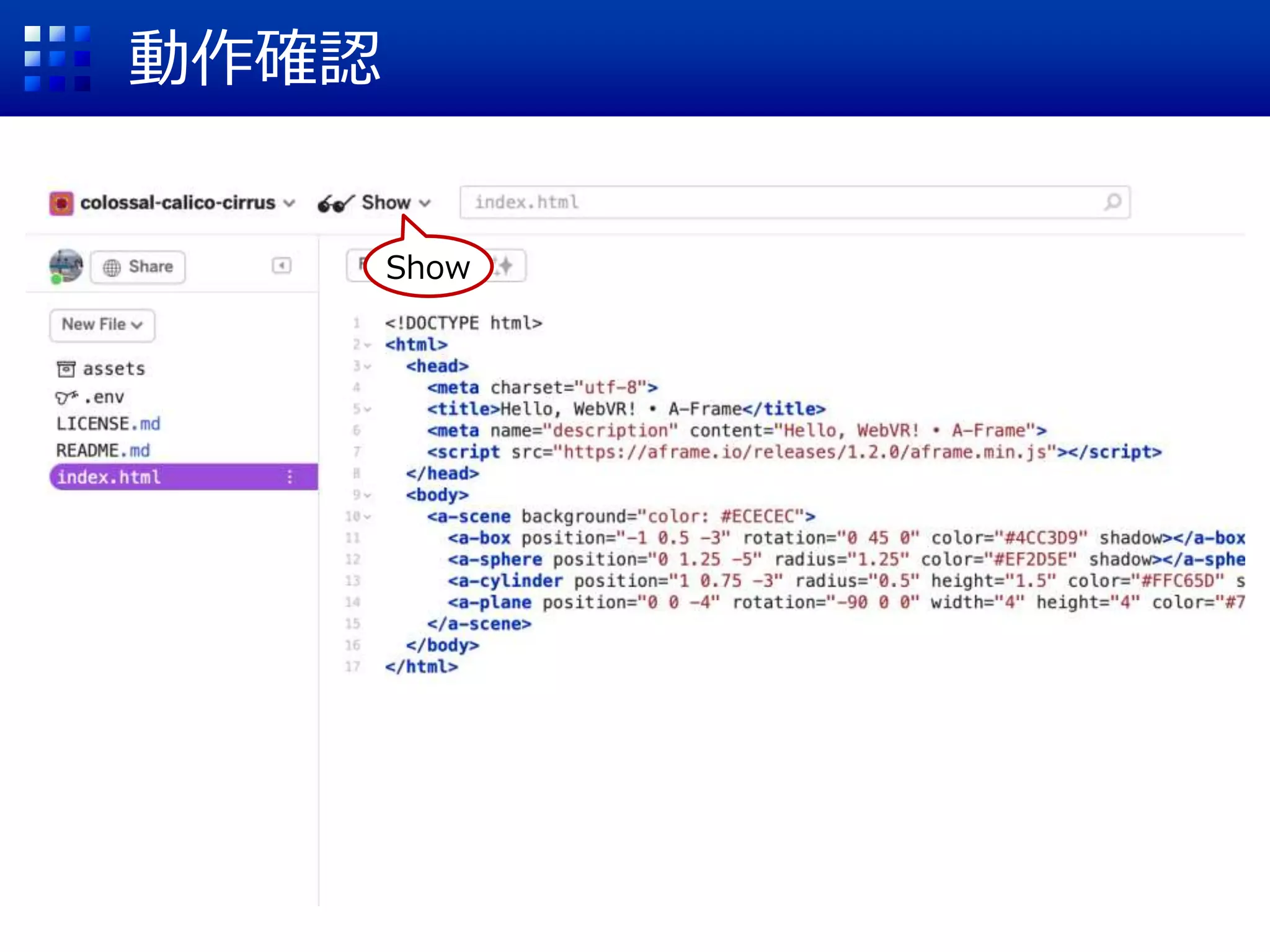

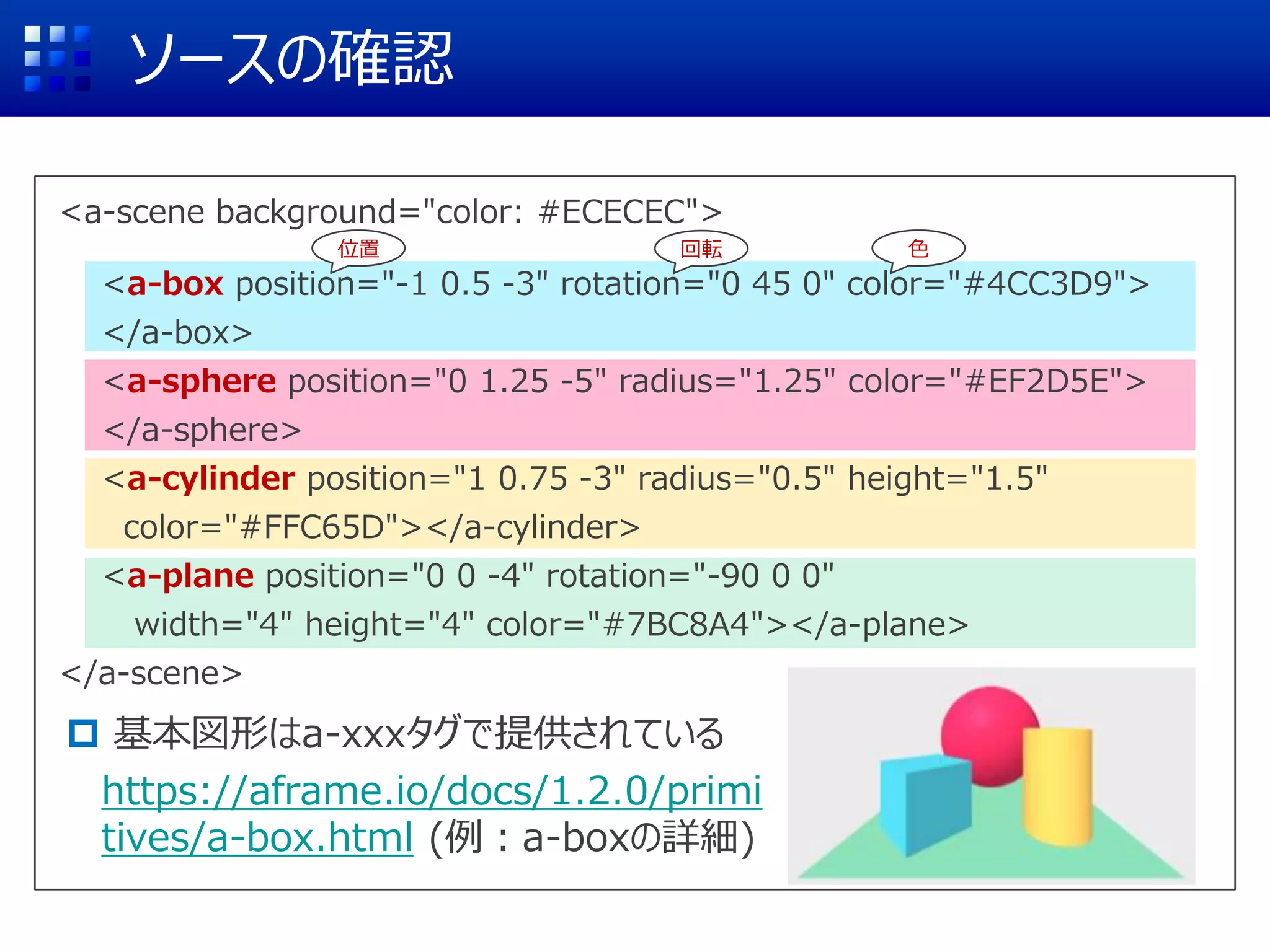

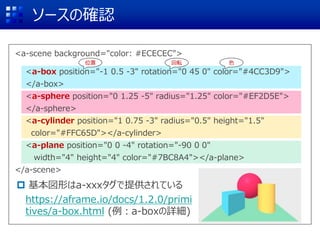

ソースの確認
<a-box position="-1 0.5 -3" rotation="0 45 0" color="#4CC3D9">
</a-box>
<a-sphere position="0 1.25 -5" radius="1.25" color="#EF2D5E">
</a-sphere>
<a-cylinder position="1 0.75 -3" radius="0.5" height="1.5"
color="#FFC65D"></a-cylinder>
<a-plane position="0 0 -4" rotation="-90 0 0"
width="4" height="4" color="#7BC8A4"></a-plane>
</a-scene>
 基本図形はa-xxxタグで提供されている
https://aframe.io/docs/1.2.0/primi
tives/a-box.html (例：a-boxの詳細)
位置回転色

アレンジしよう (まだやらなくてOK)
タグ内の各パラメータを編集してCGの見た目を調整
 position(位置)：x y zの順にスペースで区切って指定
(0 1.25 -5)
位置回転色
x y z座標

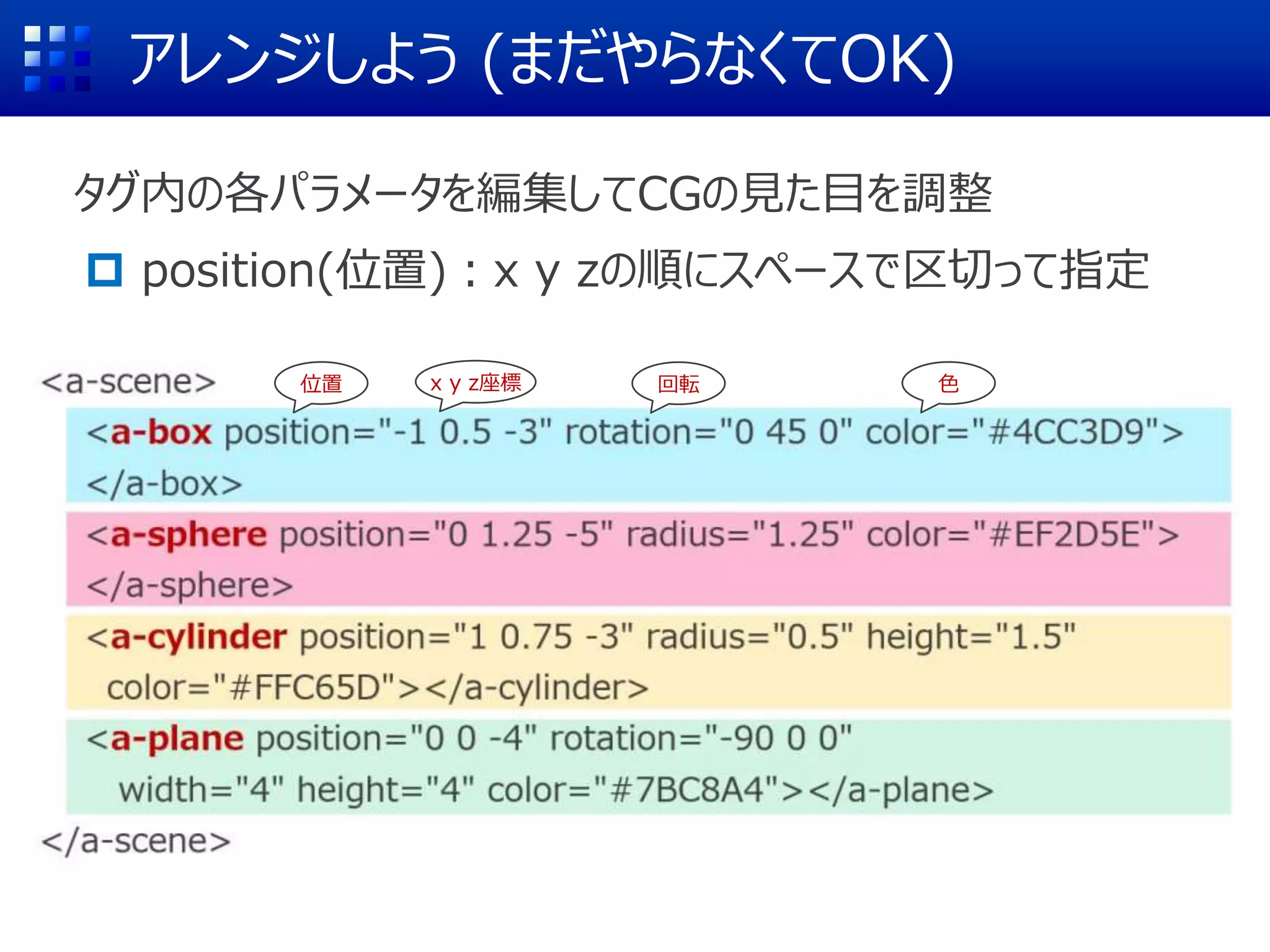

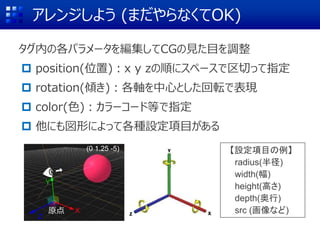

アレンジしよう (まだやらなくてOK)
タグ内の各パラメータを編集してCGの見た目を調整
 position(位置)：x y zの順にスペースで区切って指定
 rotation(傾き)：各軸を中心とした回転で表現
 color(色)：カラーコード等で指定
 他にも図形によって各種設定項目がある
X
Z
Y
(0 1.25 -5) 【設定項目の例】
radius(半径)
width(幅)
height(高さ)
depth(奥行)
src (画像など)
原点

とりあえず習うより慣れろ
ということで自由にいじってみましょう

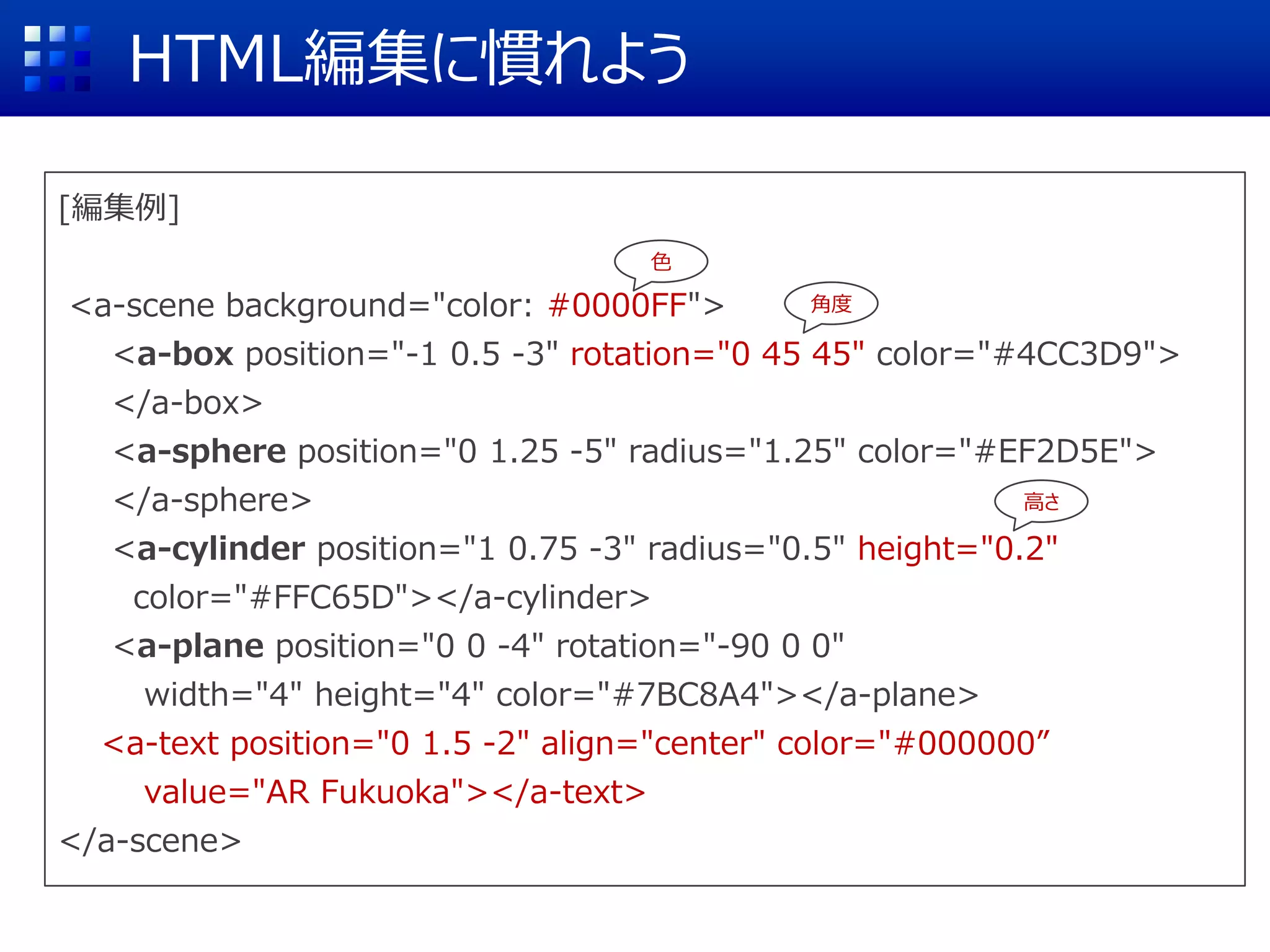

[編集例]
<a-scene background="color: #0000FF">
</a-box>
</a-sphere>
<a-text position="0 1.5 -2" align="center" color="#000000”
value="AR Fukuoka"></a-text>
</a-scene>
HTML編集に慣れよう
角度
高さ
色

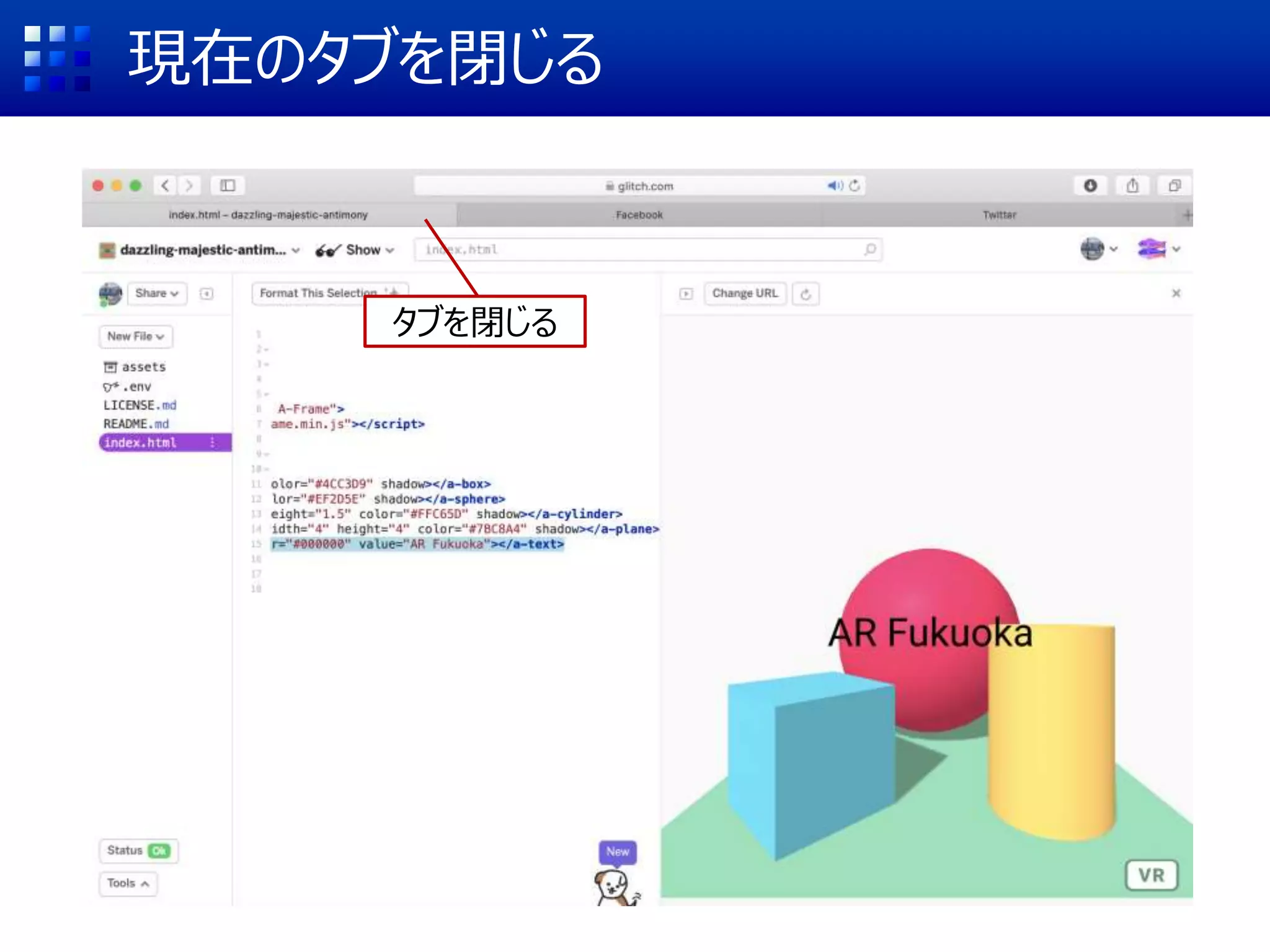

現在のタブを閉じる
タブを閉じる

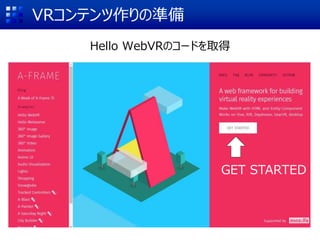

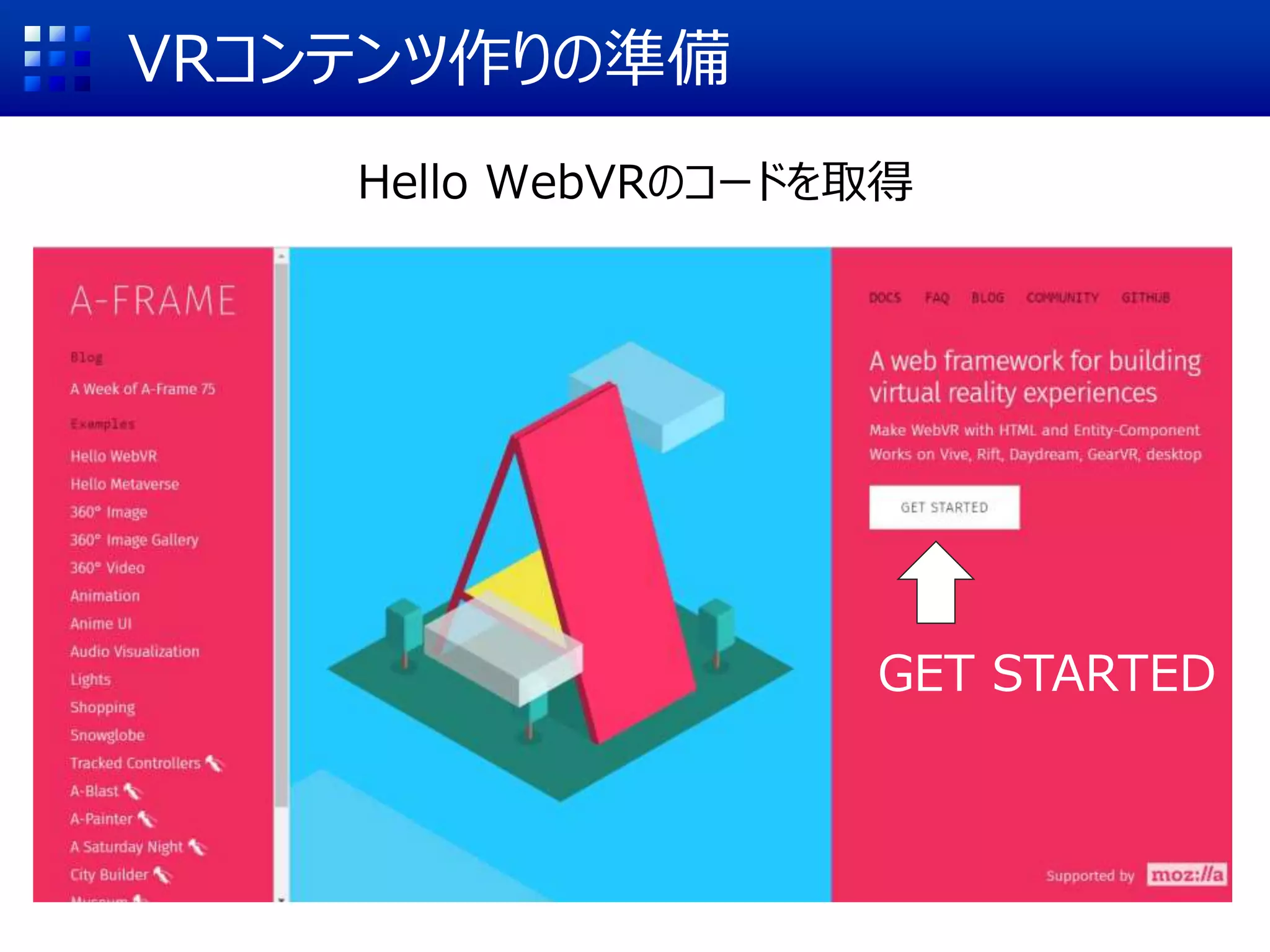

VRコンテンツ作りの準備
Hello WebVRのコードを取得
GET STARTED

</a-box>
</a-sphere>
</a-scene>

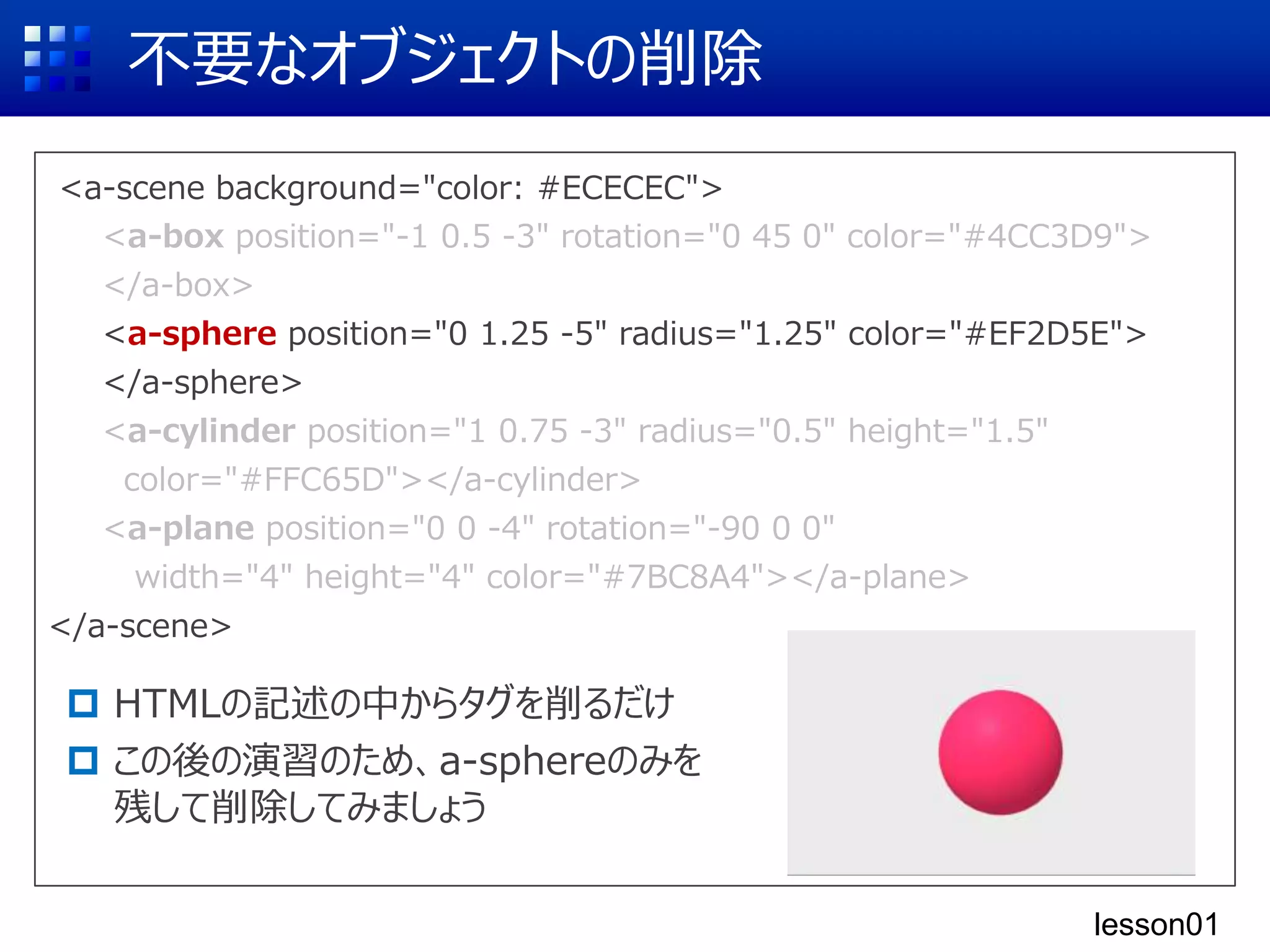

不要なオブジェクトの削除
 HTMLの記述の中からタグを削るだけ
 この後の演習のため、a-sphereのみを
残して削除してみましょう
</a-box>
</a-sphere>
lesson01

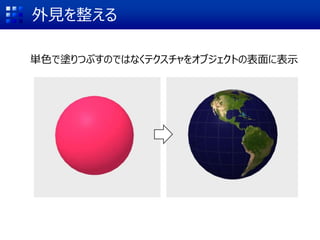

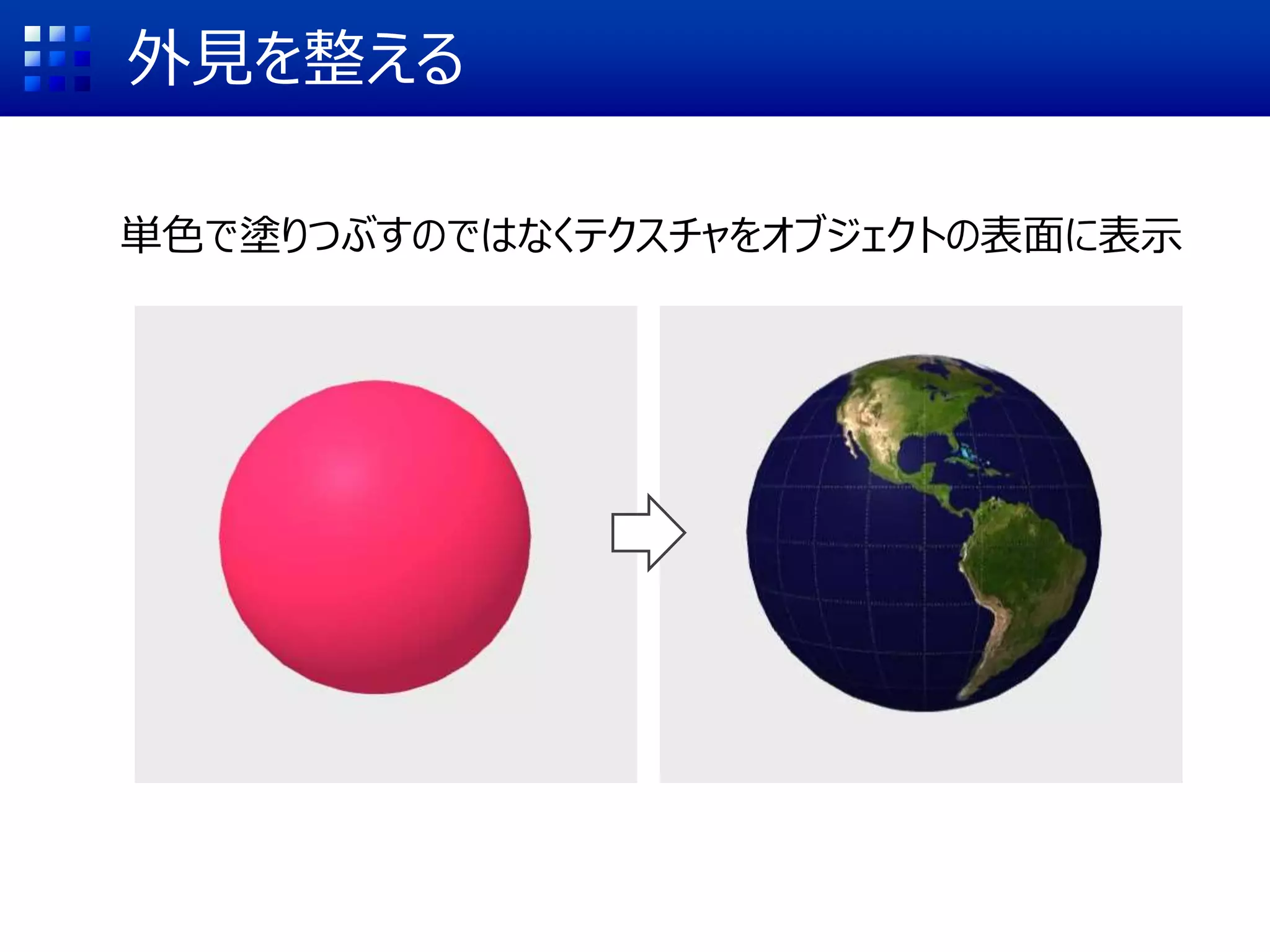

外見を整える
単色で塗りつぶすのではなくテクスチャをオブジェクトの表面に表示

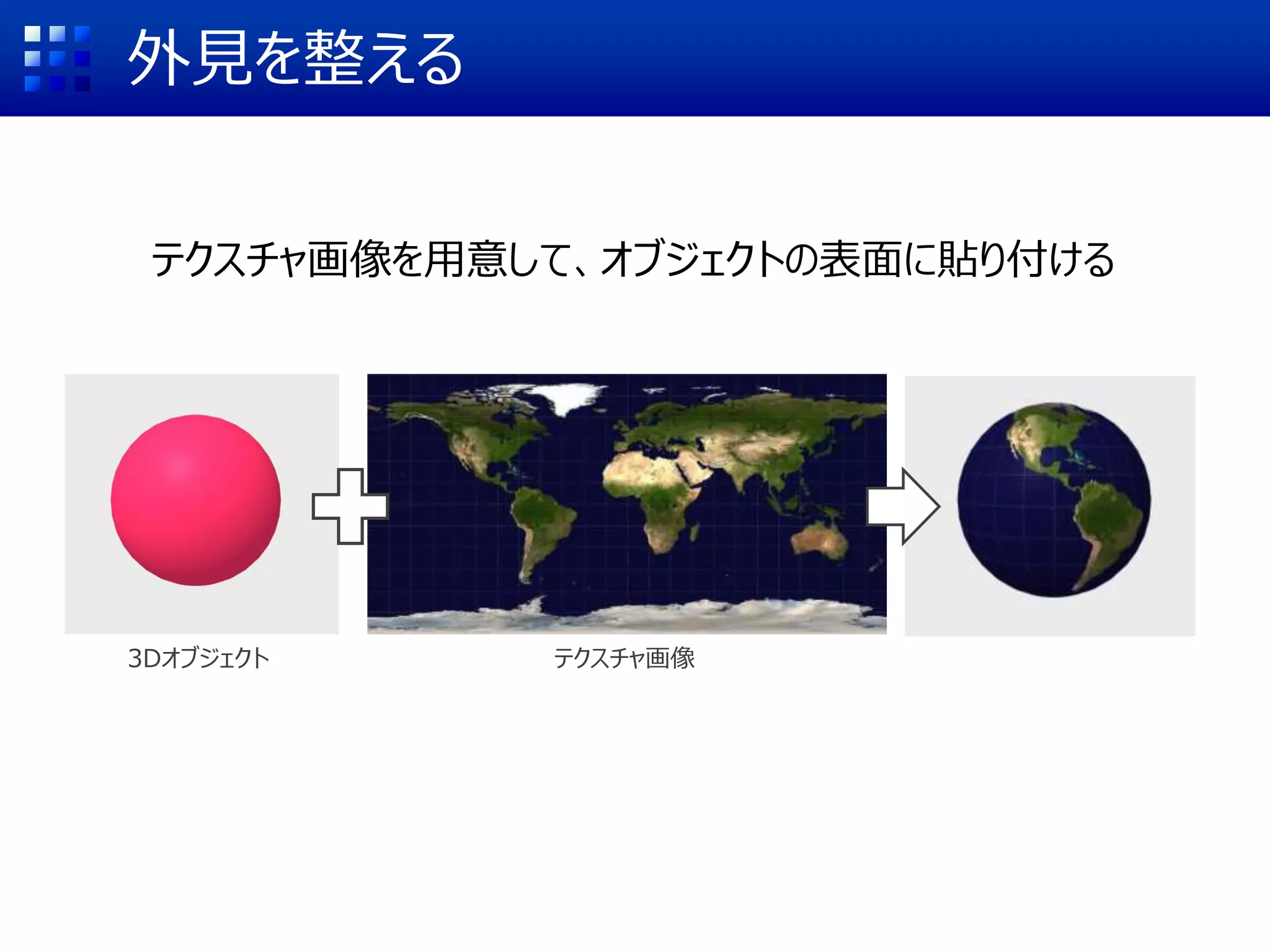

外見を整える
テクスチャ画像を用意して、オブジェクトの表面に貼り付ける
3Dオブジェクトテクスチャ画像

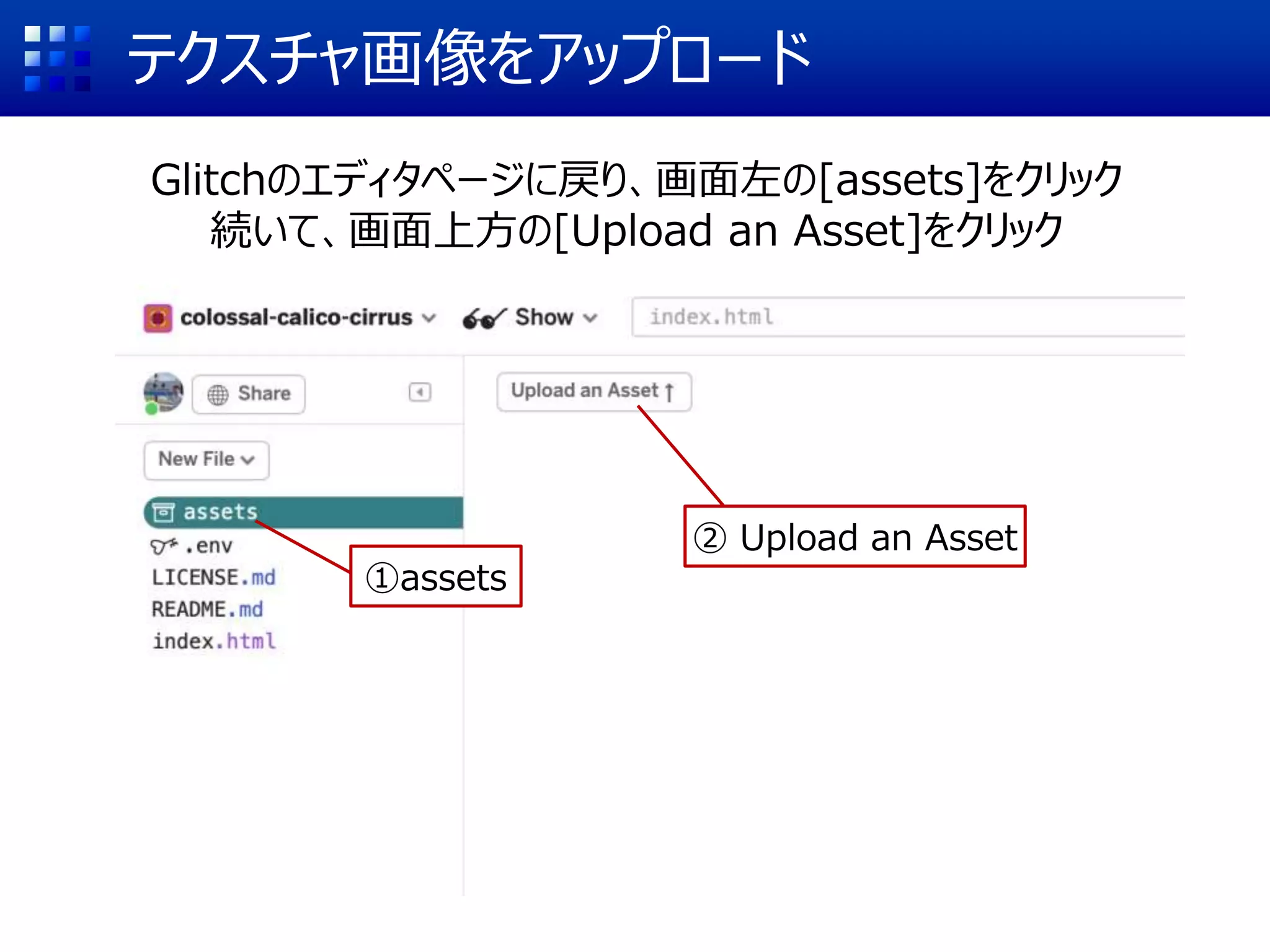

テクスチャ画像をアップロード
Glitchのエディタページに戻り、画面左の[assets]をクリック
続いて、画面上方の[Upload an Asset]をクリック
①assets
② Upload an Asset

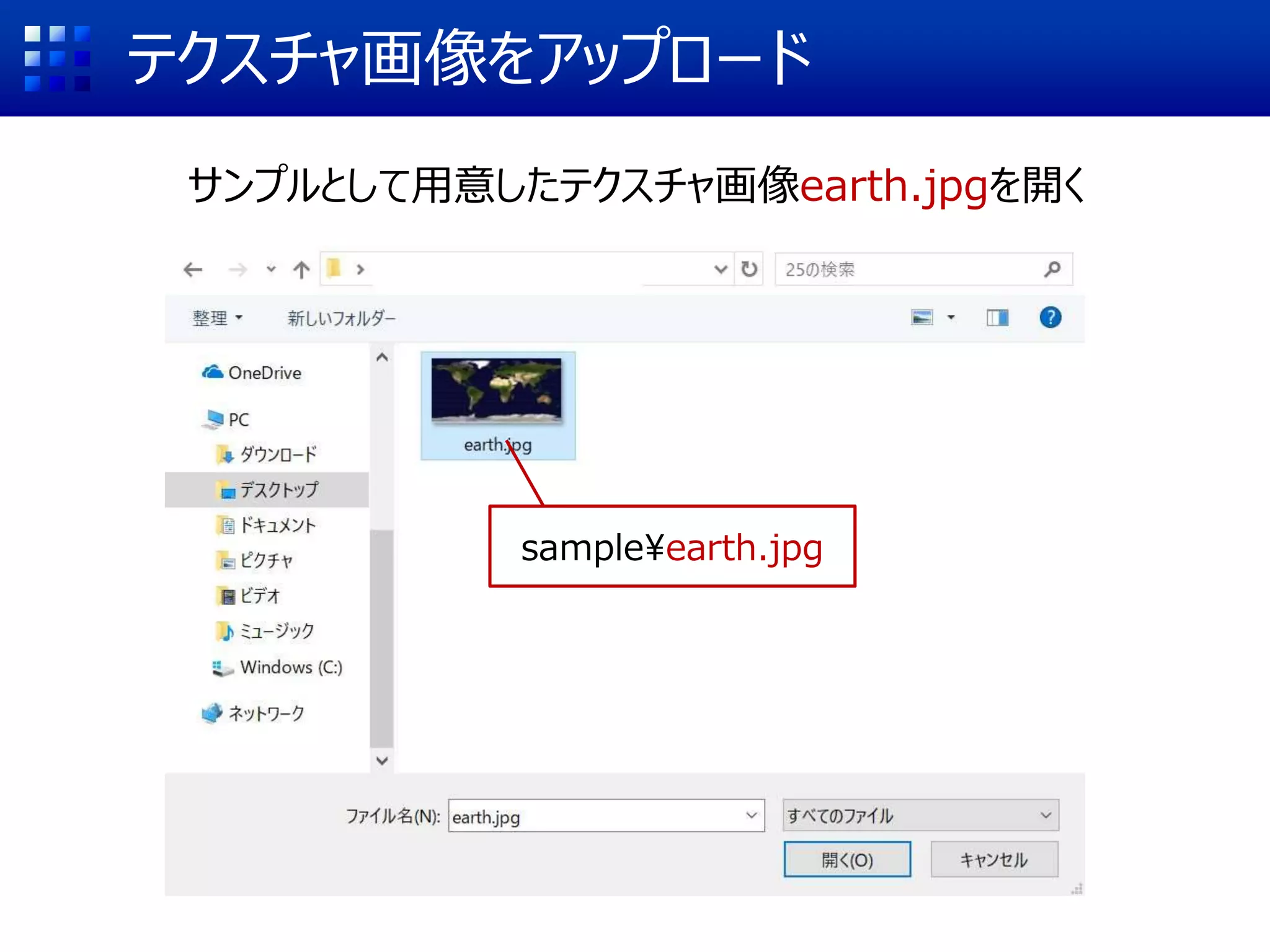

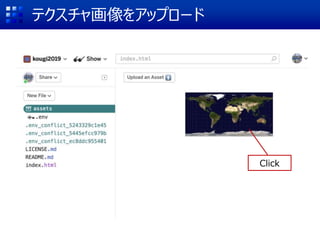

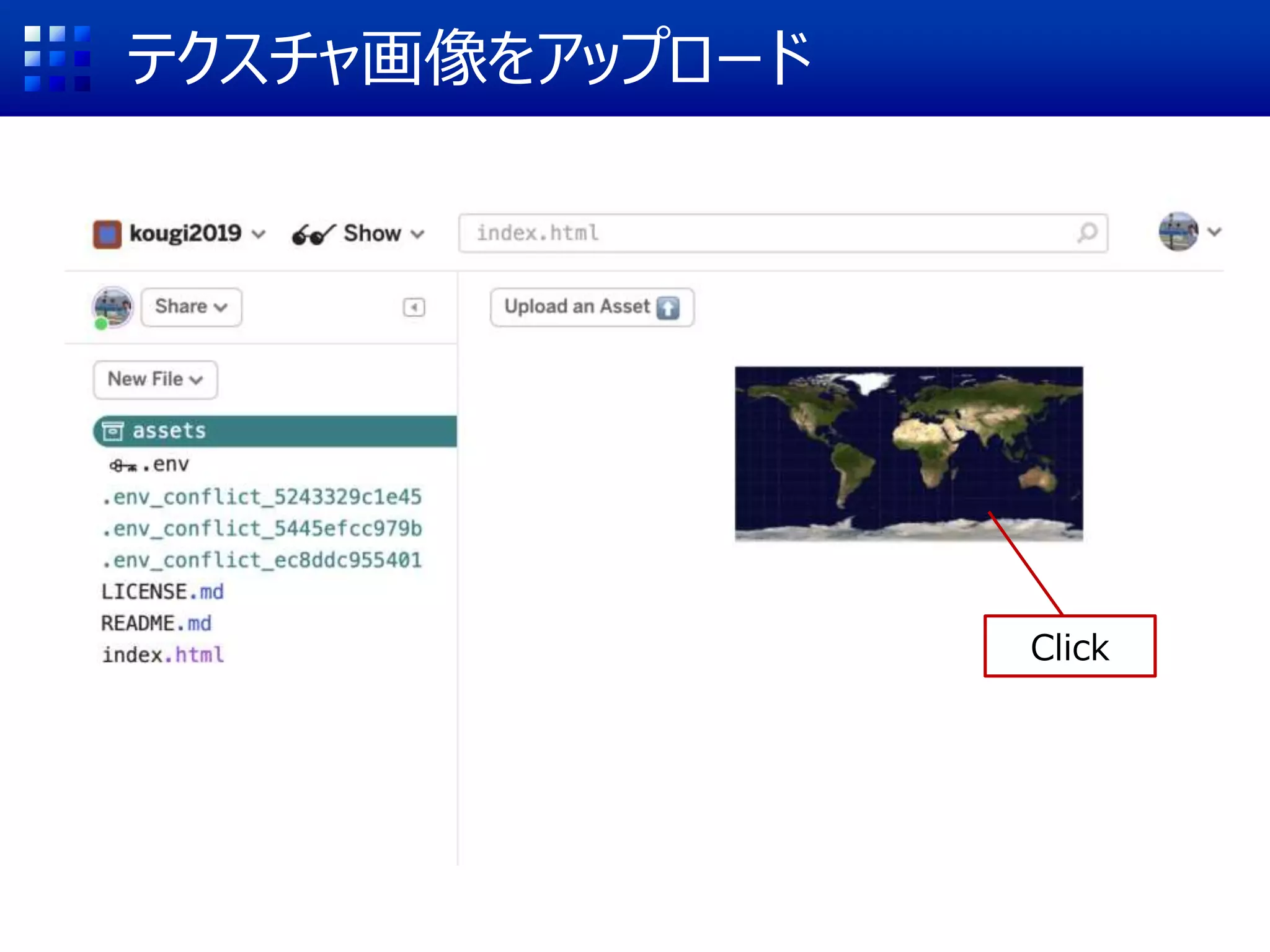

サンプルとして用意したテクスチャ画像earth.jpgを開く

Click

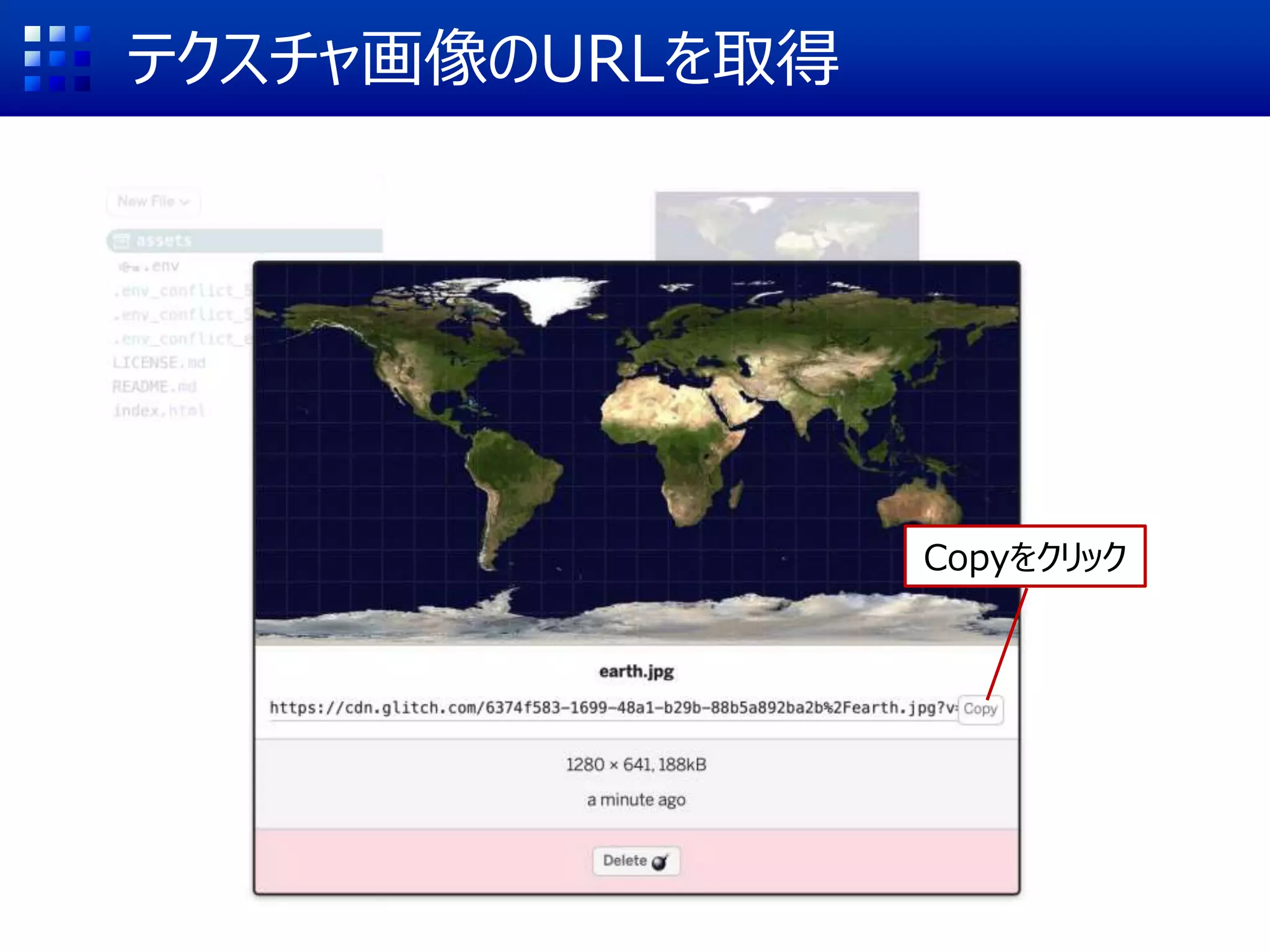

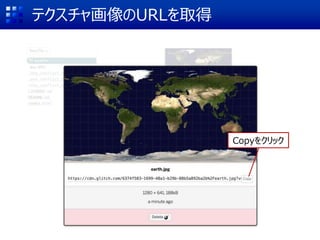

テクスチャ画像のURLを取得
Copyをクリック

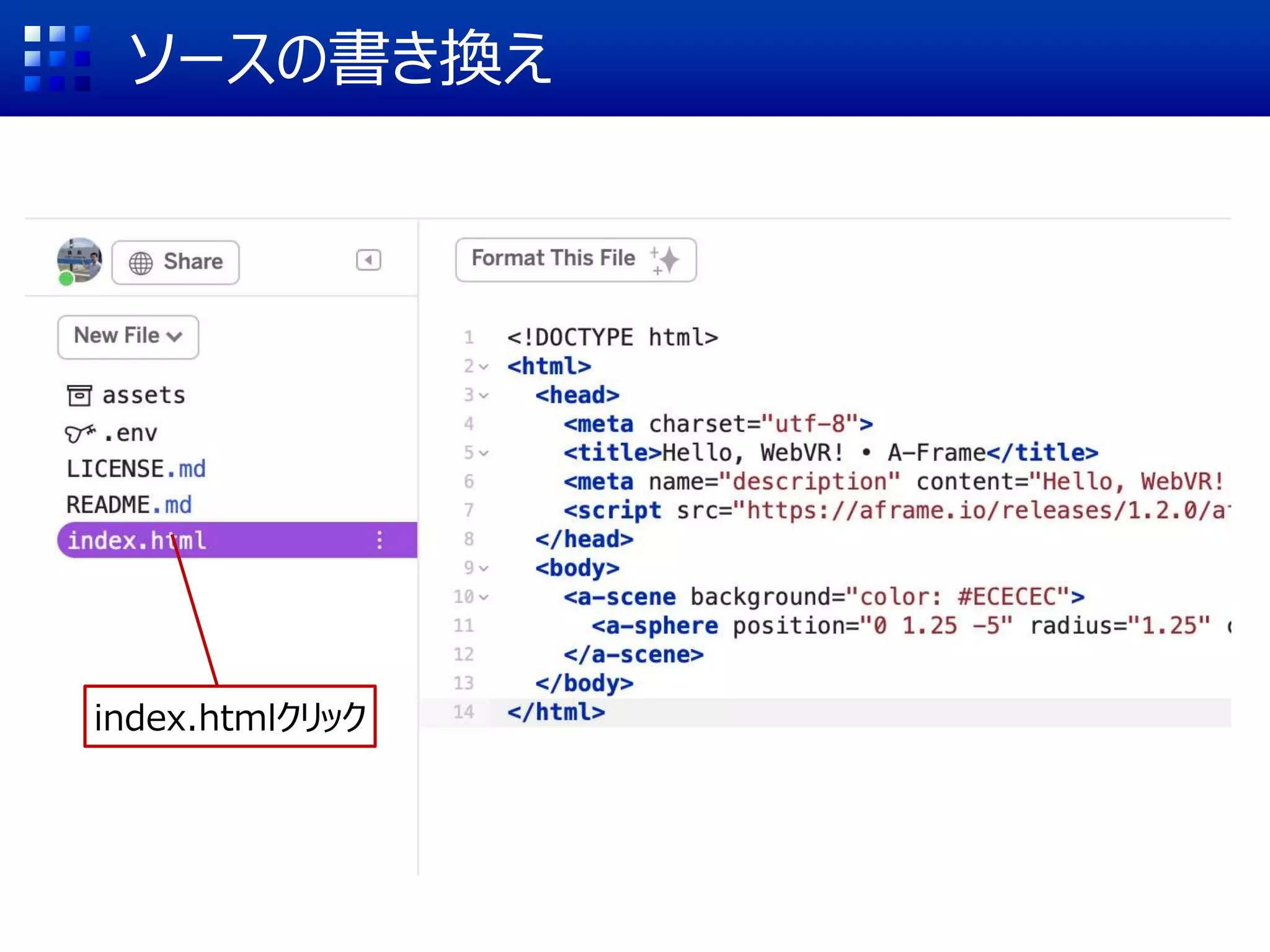

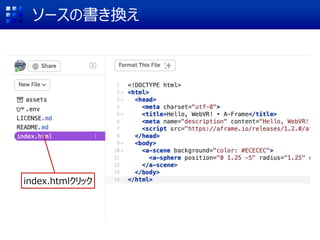

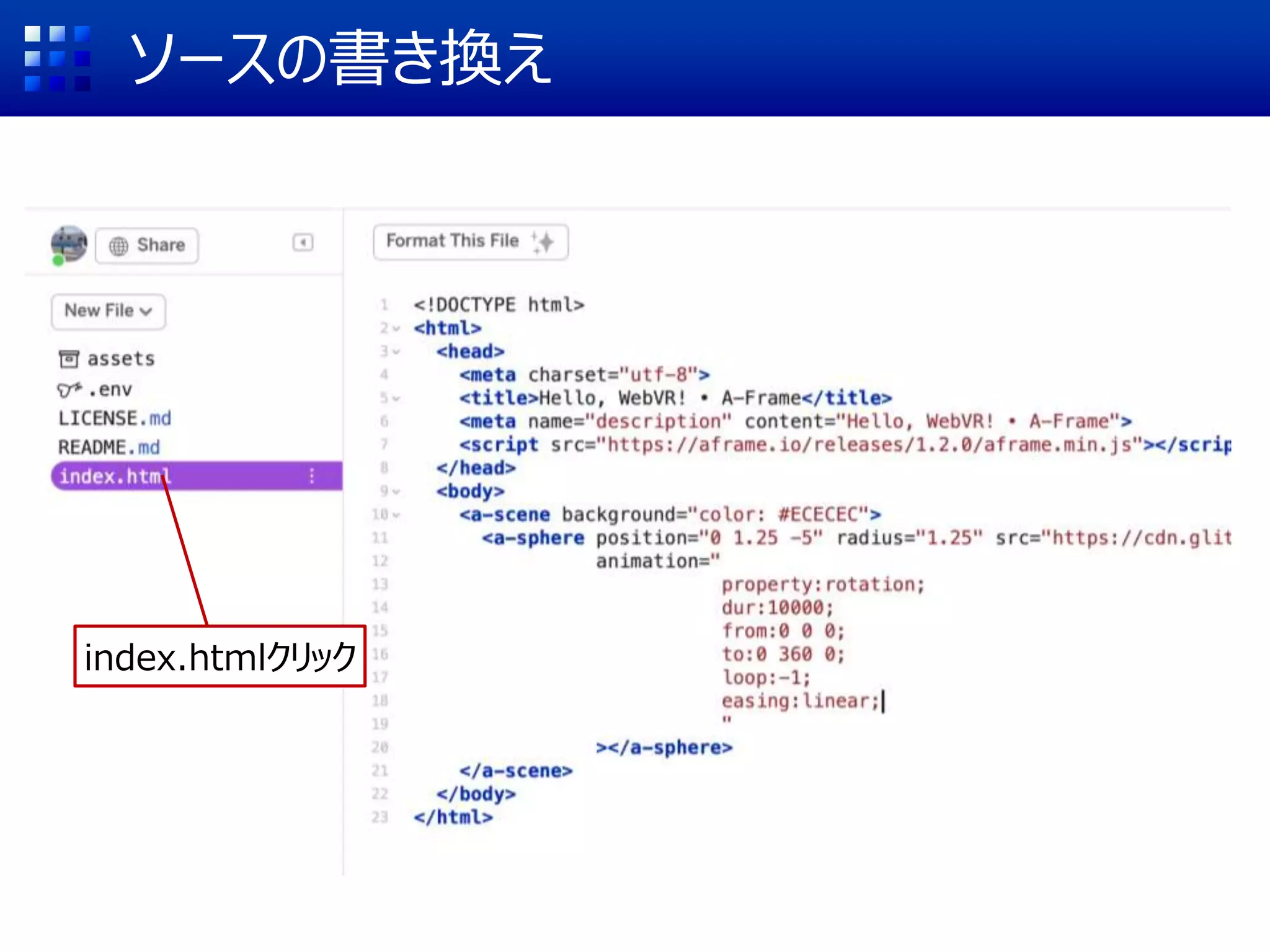

ソースの書き換え
index.htmlクリック

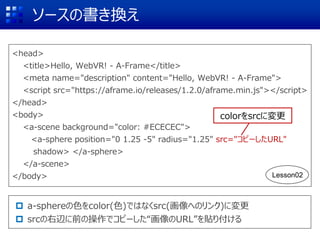

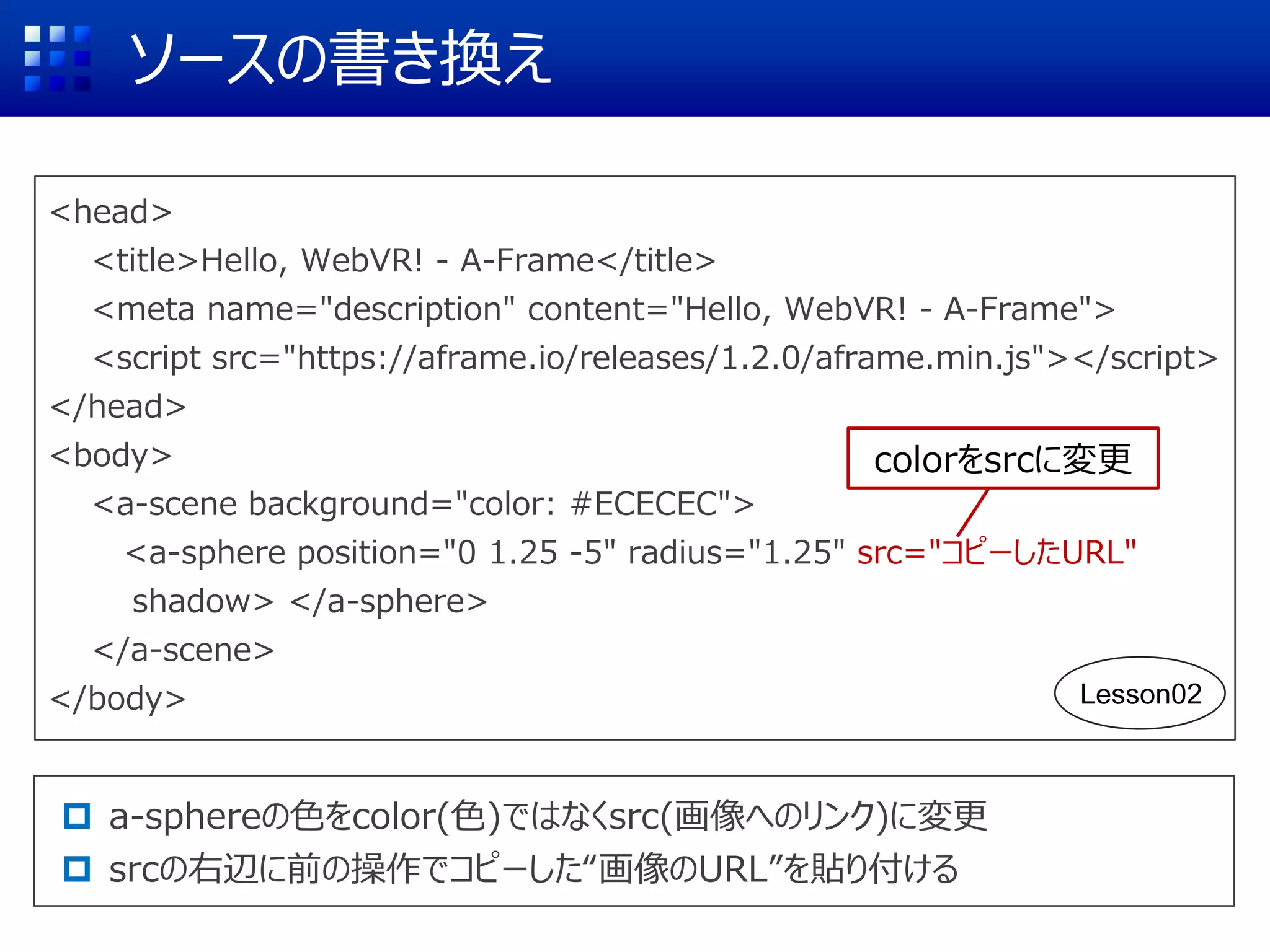

ソースの書き換え
<head>
<script src="https://aframe.io/releases/1.2.0/aframe.min.js"></script>
</head>
<body>
<a-sphere position="0 1.25 -5" radius="1.25" src="コピーしたURL"
shadow> </a-sphere>
</a-scene>
</body>
 a-sphereの色をcolor(色)ではなくsrc(画像へのリンク)に変更
 srcの右辺に前の操作でコピーした“画像のURL”を貼り付ける
colorをsrcに変更
Lesson02

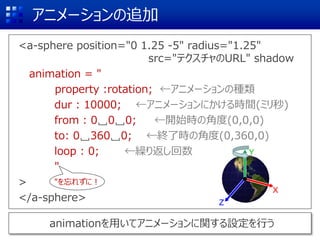

アニメーションの追加
<a-sphere position="0 1.25 -5" radius="1.25"
src="テクスチャのURL" shadow
animation = "
property :rotation; ←アニメーションの種類
dur : 10000; ←アニメーションにかける時間(ミリ秒)
from : 0␣0␣0; ←開始時の角度(0,0,0)
to: 0␣360␣0; ←終了時の角度(0,360,0)
loop : 0; ←繰り返し回数
"
>
</a-sphere>
animationを用いてアニメーションに関する設定を行う
Z
X
Y
"を忘れずに！

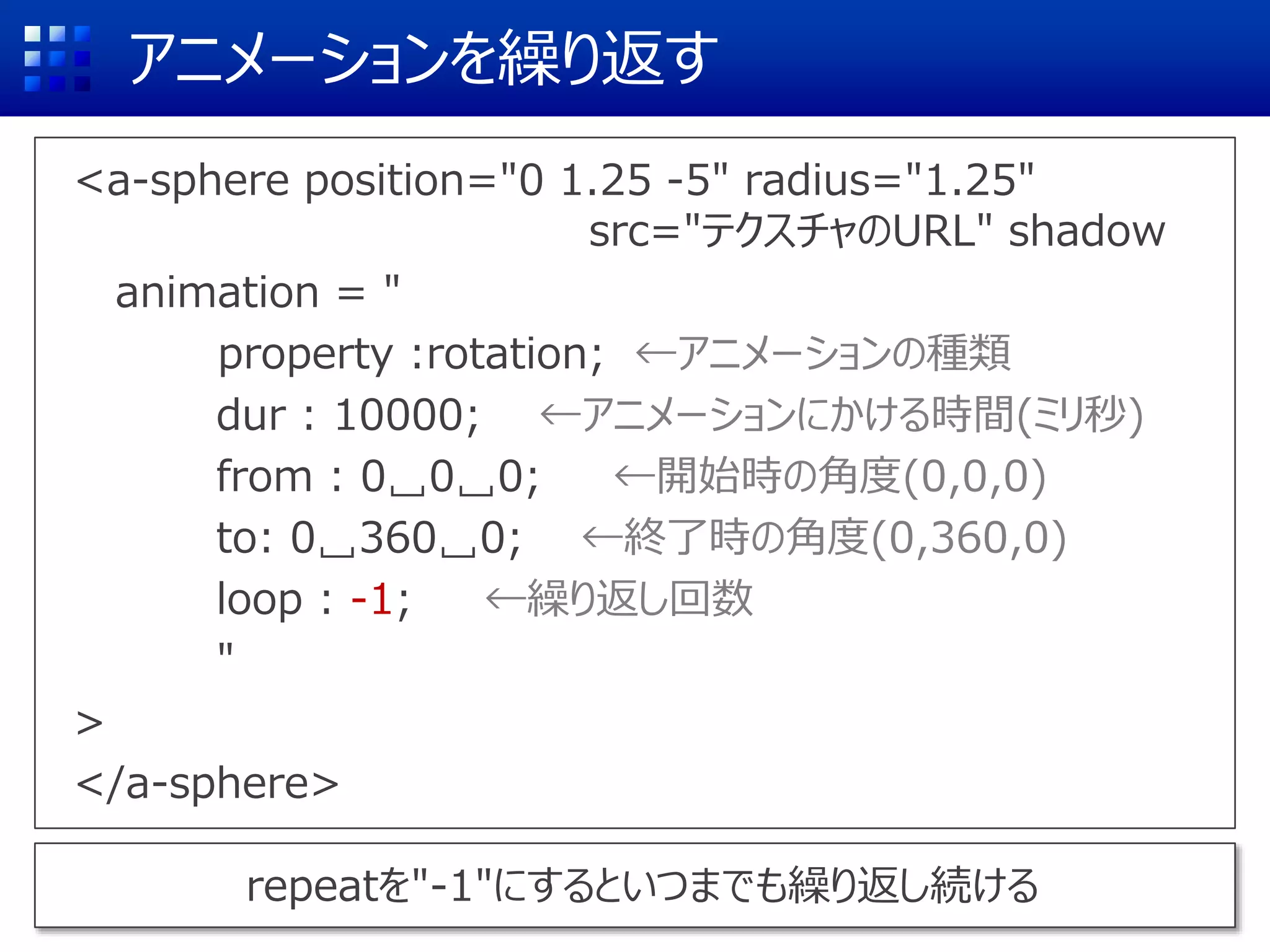

アニメーションを繰り返す
<a-sphere position="0 1.25 -5" radius="1.25"
src="テクスチャのURL" shadow
animation = "
property :rotation; ←アニメーションの種類
from : 0␣0␣0; ←開始時の角度(0,0,0)
to: 0␣360␣0; ←終了時の角度(0,360,0)
loop : -1; ←繰り返し回数
"
>
</a-sphere>
repeatを"-1"にするといつまでも繰り返し続ける

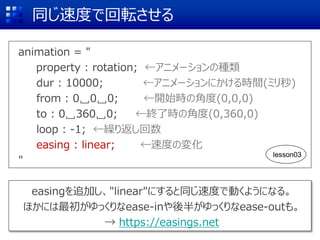

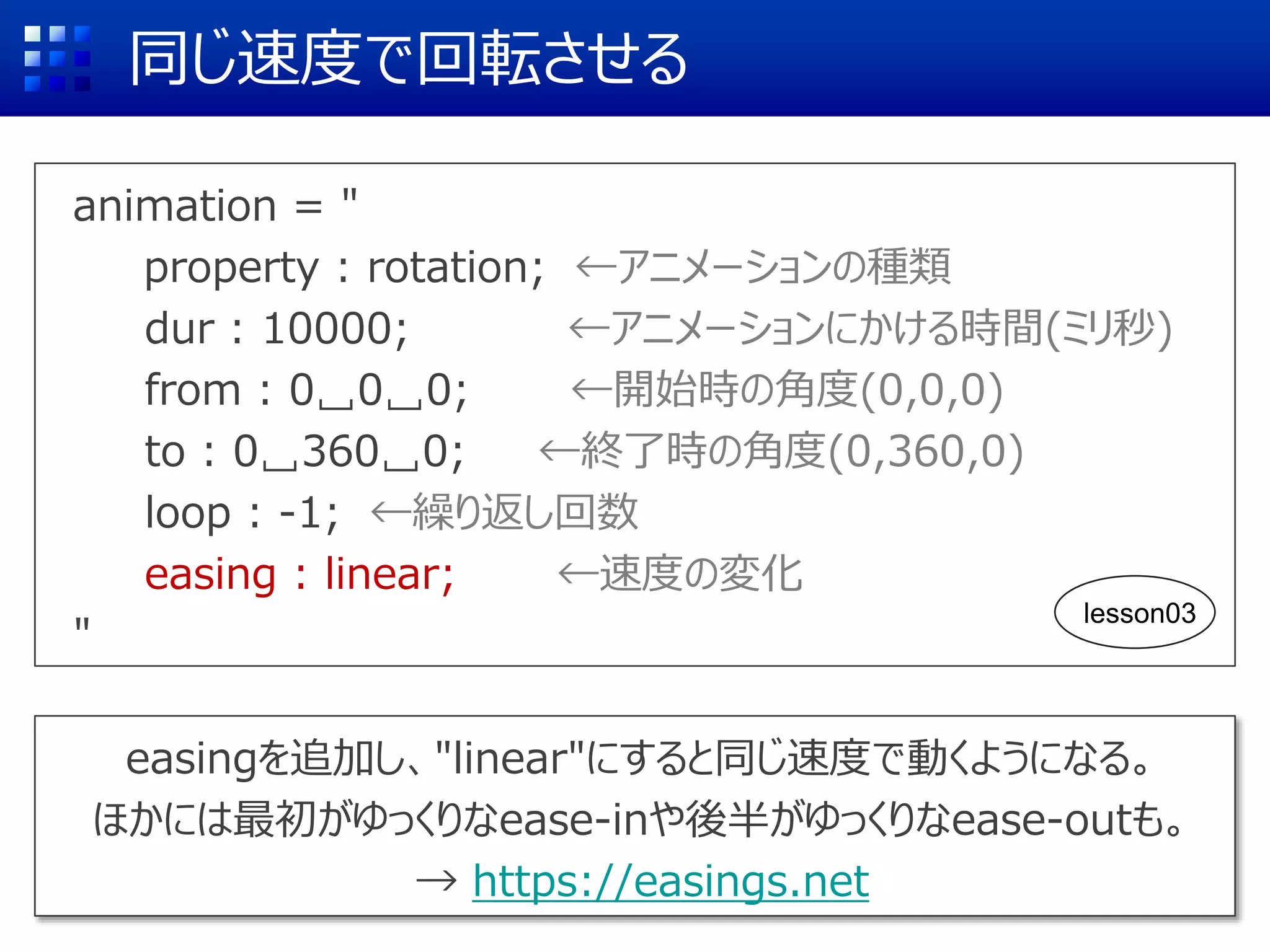

同じ速度で回転させる
animation = "
property : rotation; ←アニメーションの種類
from : 0␣0␣0; ←開始時の角度(0,0,0)
to : 0␣360␣0; ←終了時の角度(0,360,0)
loop : -1; ←繰り返し回数
easing : linear; ←速度の変化
"
easingを追加し、"linear"にすると同じ速度で動くようになる。
ほかには最初がゆっくりなease-inや後半がゆっくりなease-outも。
→ https://easings.net
lesson03

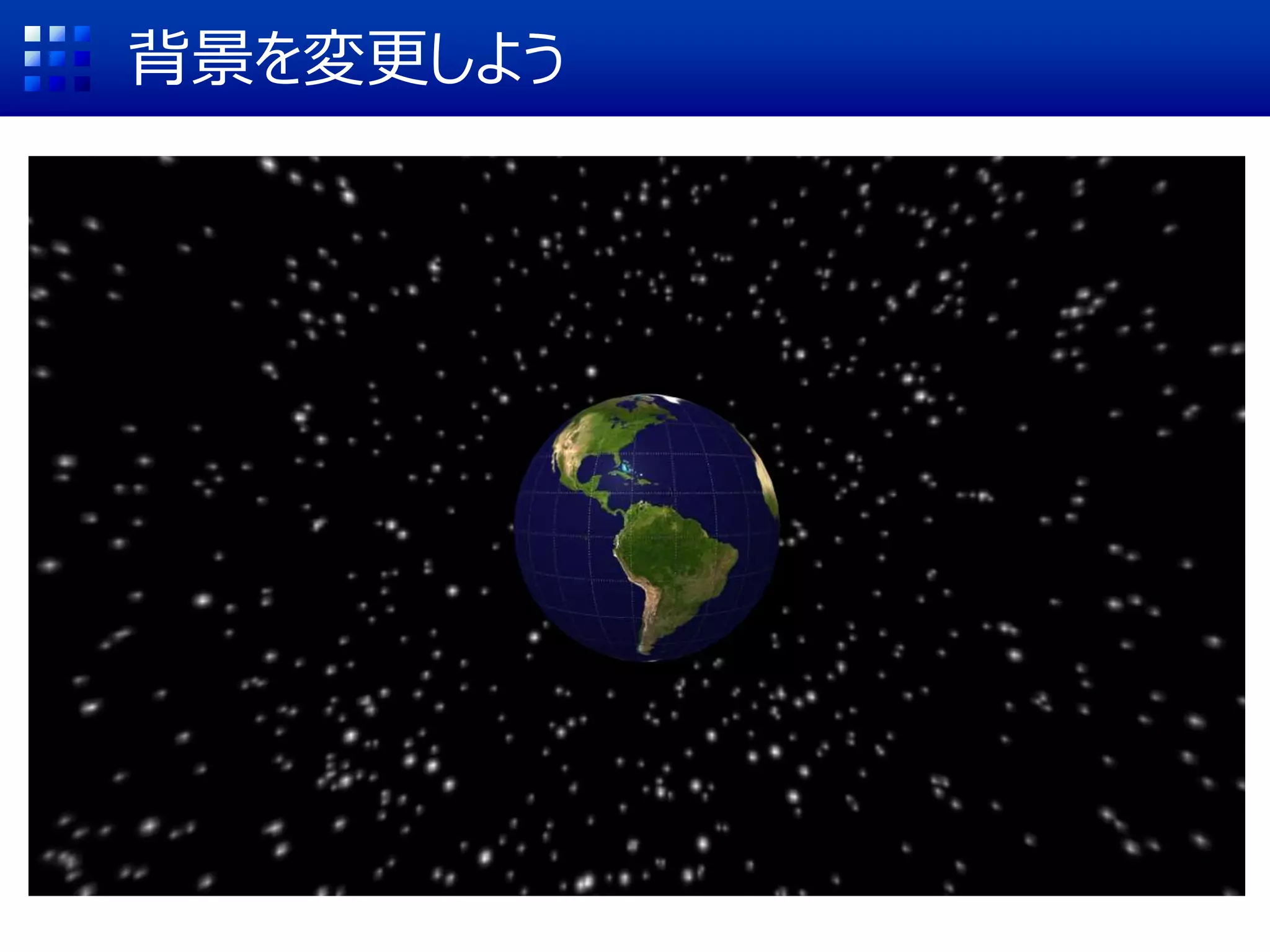

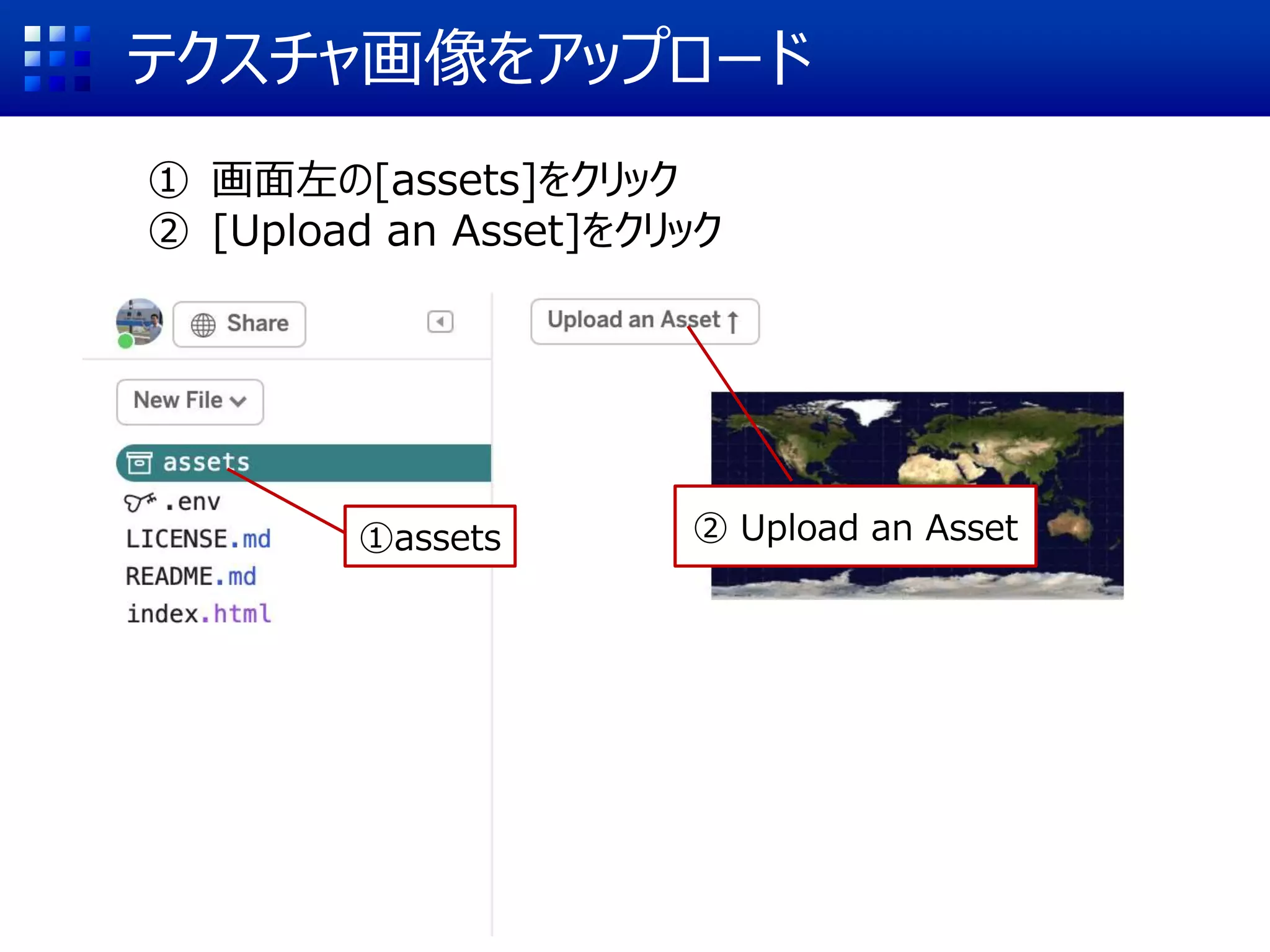

① 画面左の[assets]をクリック
② [Upload an Asset]をクリック
①assets ② Upload an Asset

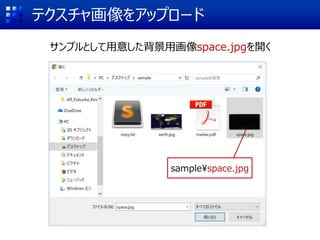

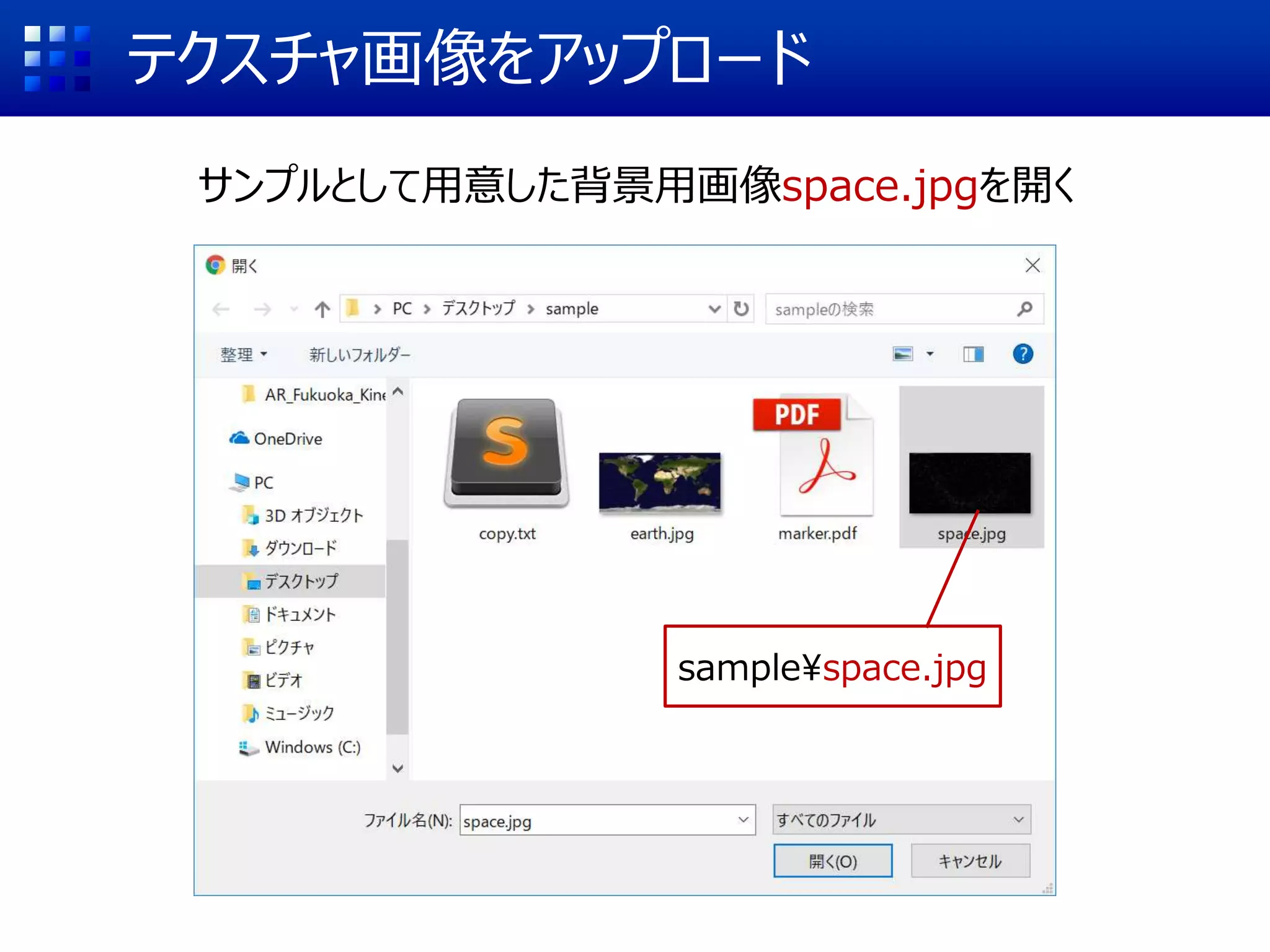

サンプルとして用意した背景用画像space.jpgを開く

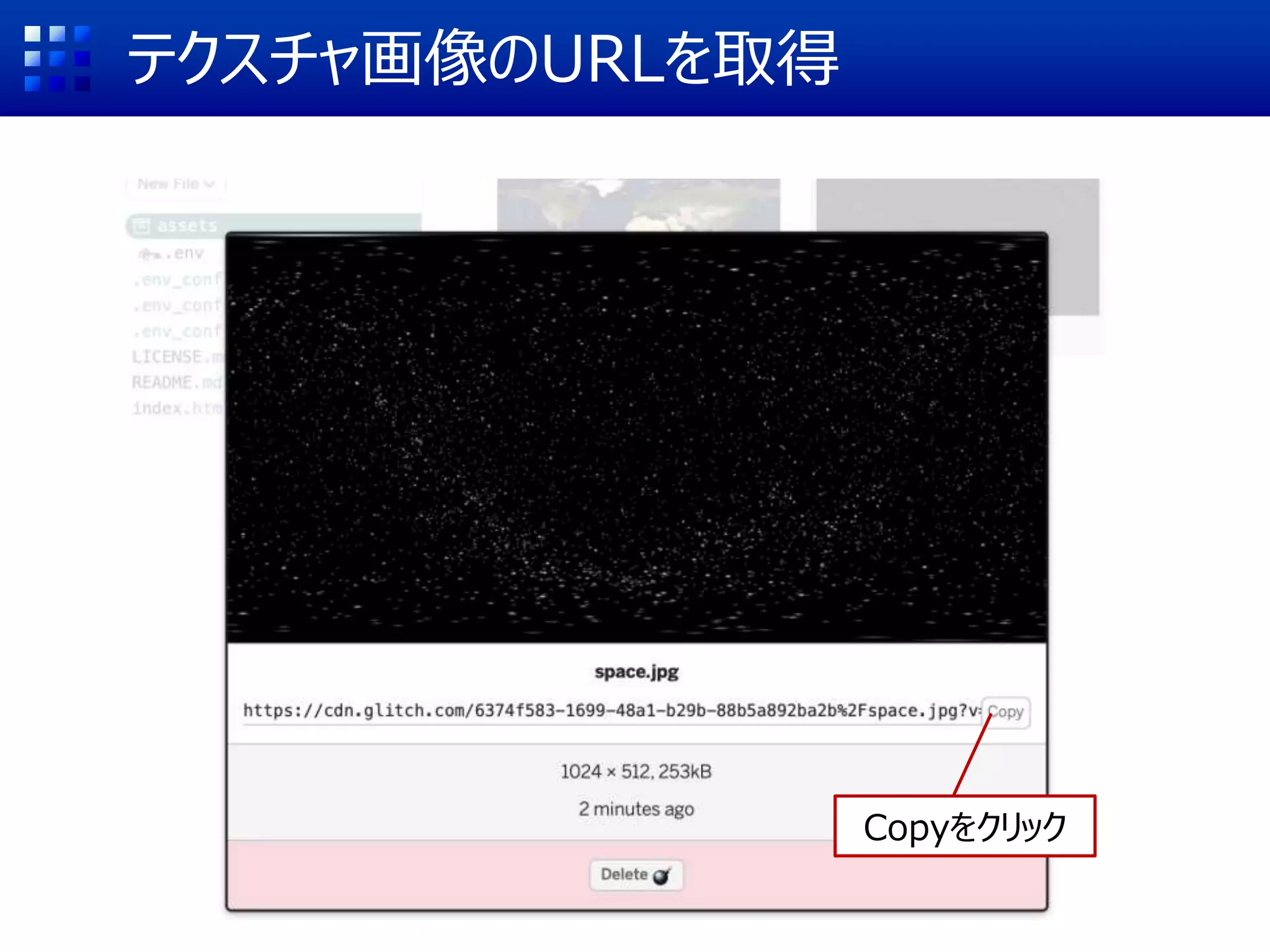

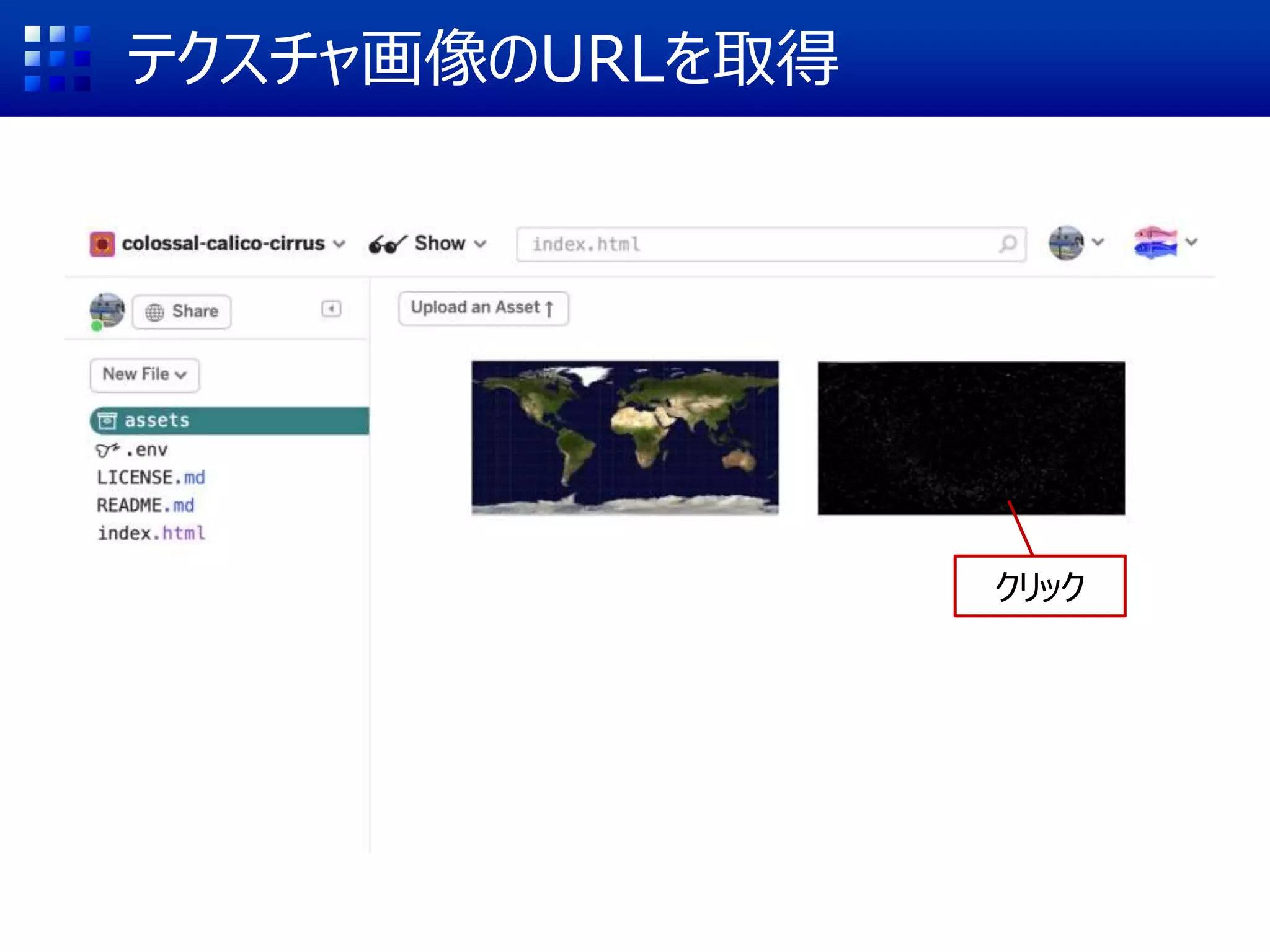

テクスチャ画像のURLを取得
クリック

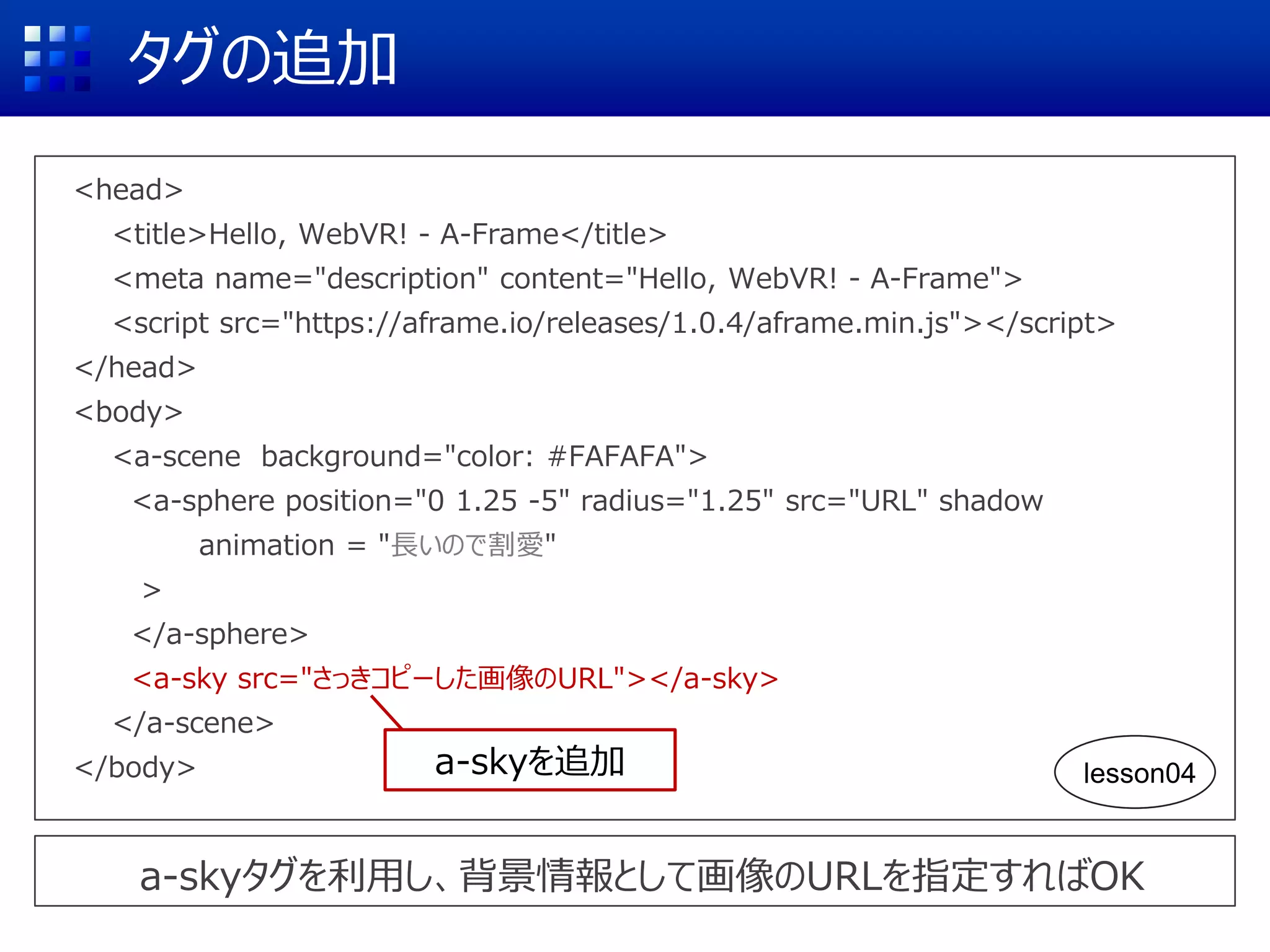

タグの追加
<head>
</head>
<body>
<a-scene background="color: #FAFAFA">
<a-sphere position="0 1.25 -5" radius="1.25" src="URL" shadow
animation = "長いので割愛"
>
</a-sphere>
<a-sky src="さっきコピーした画像のURL"></a-sky>
</a-scene>
</body>
a-skyタグを利用し、背景情報として画像のURLを指定すればOK
a-skyを追加 lesson04

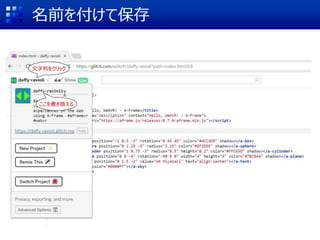

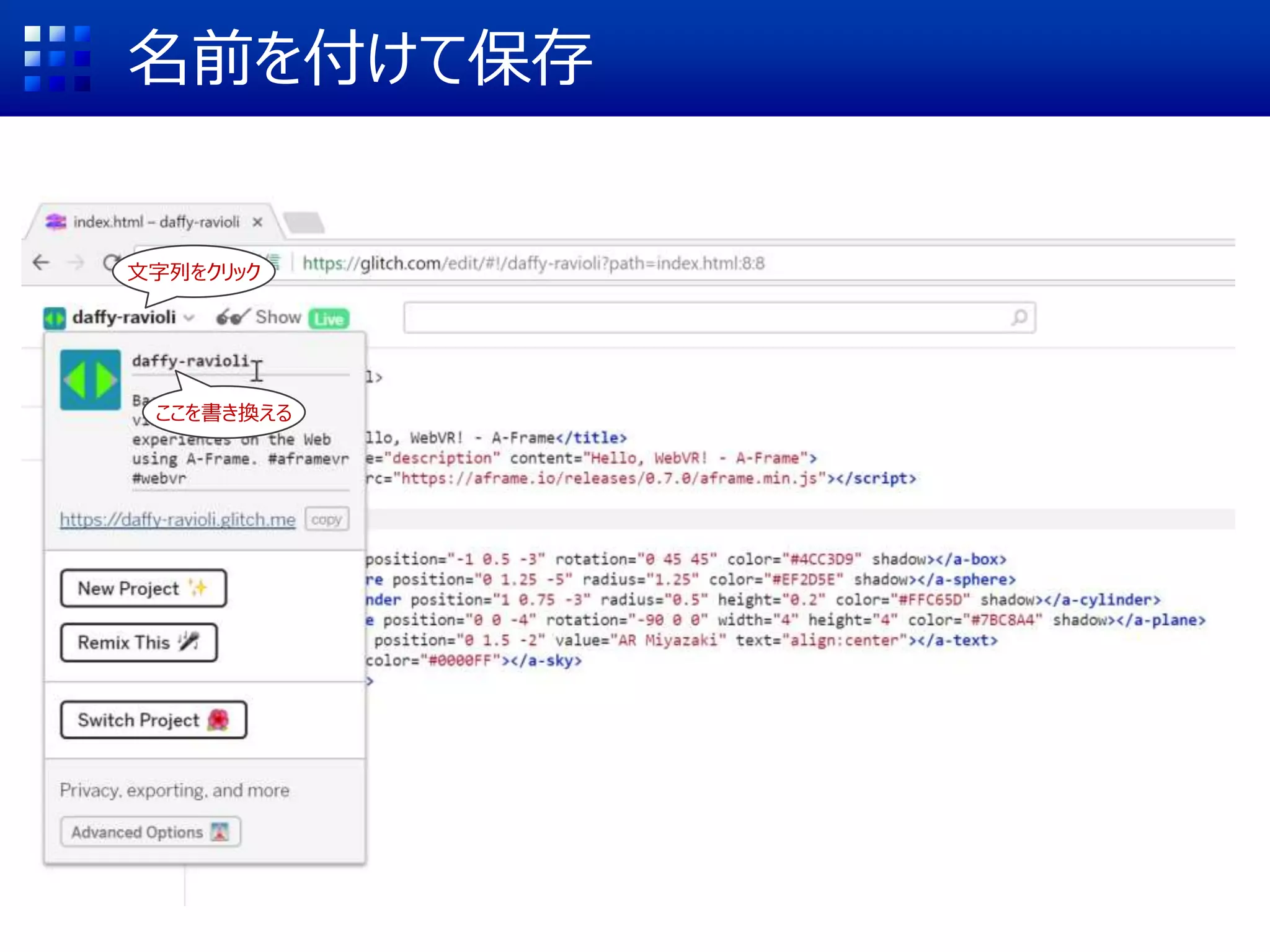

名前を付けて保存
文字列をクリック
ここを書き換える

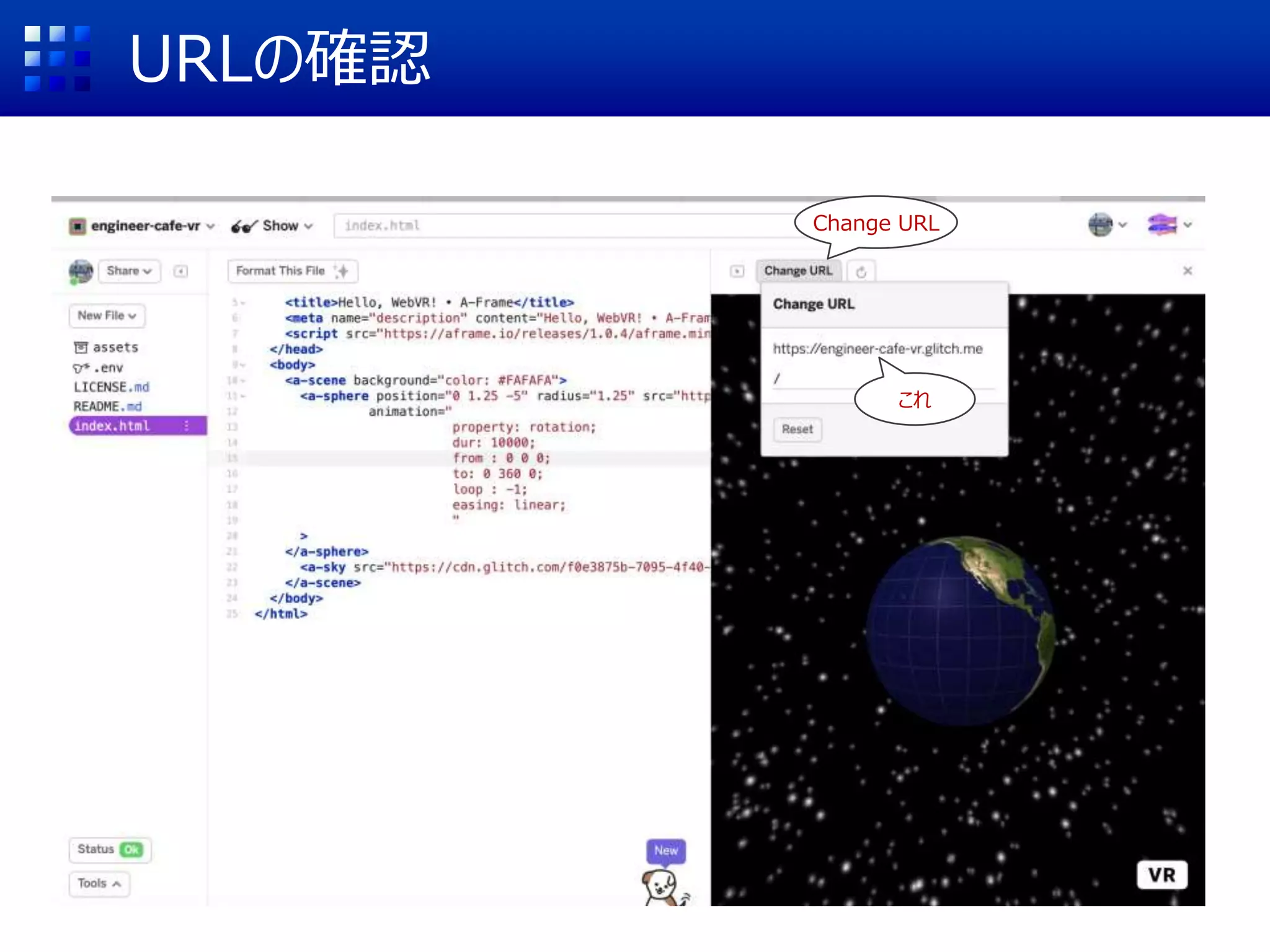

URLの確認
Change URL
これ

ほか、A-Frameで利用できるデータの例
• 文字列 <a-text>
• 音 <a-sound>
• ビデオ <a-video>
• 3Dファイル
obj <a-obj-model>
glTF <a-gltf-model>
• VRコントローラによる入力
HTC Vive
<a-entity vive-controls="hand: left">
OculusQuest など
<a-entity laser-controls="hand: left">

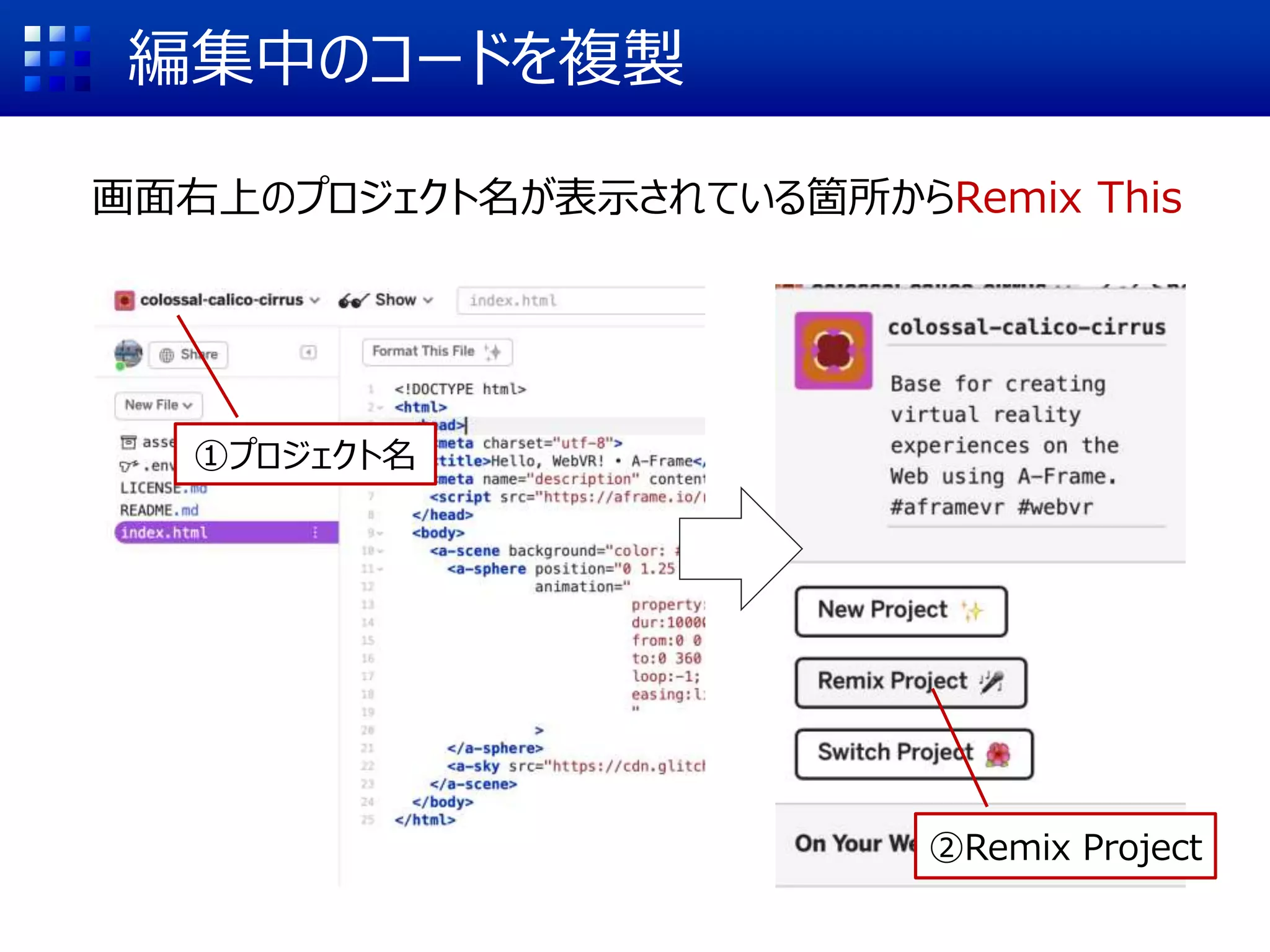

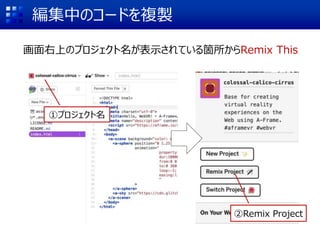

編集中のコードを複製
画面右上のプロジェクト名が表示されている箇所からRemix This
①プロジェクト名
②Remix Project

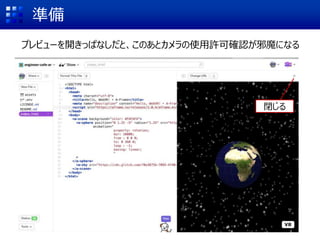

準備
プレビューを開きっぱなしだと、このあとカメラの使用許可確認が邪魔になる
閉じる

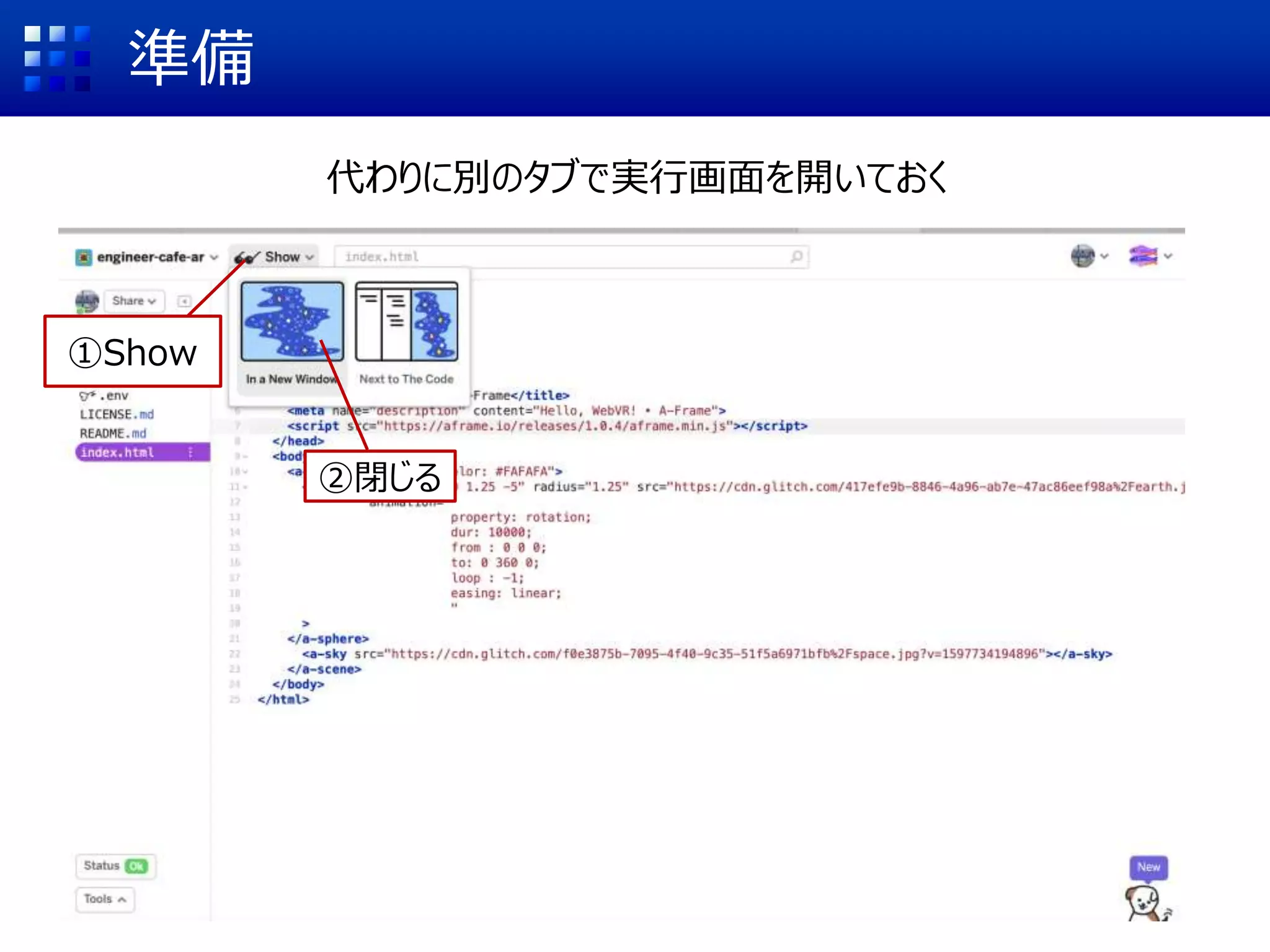

準備
代わりに別のタブで実行画面を開いておく
①Show
②閉じる

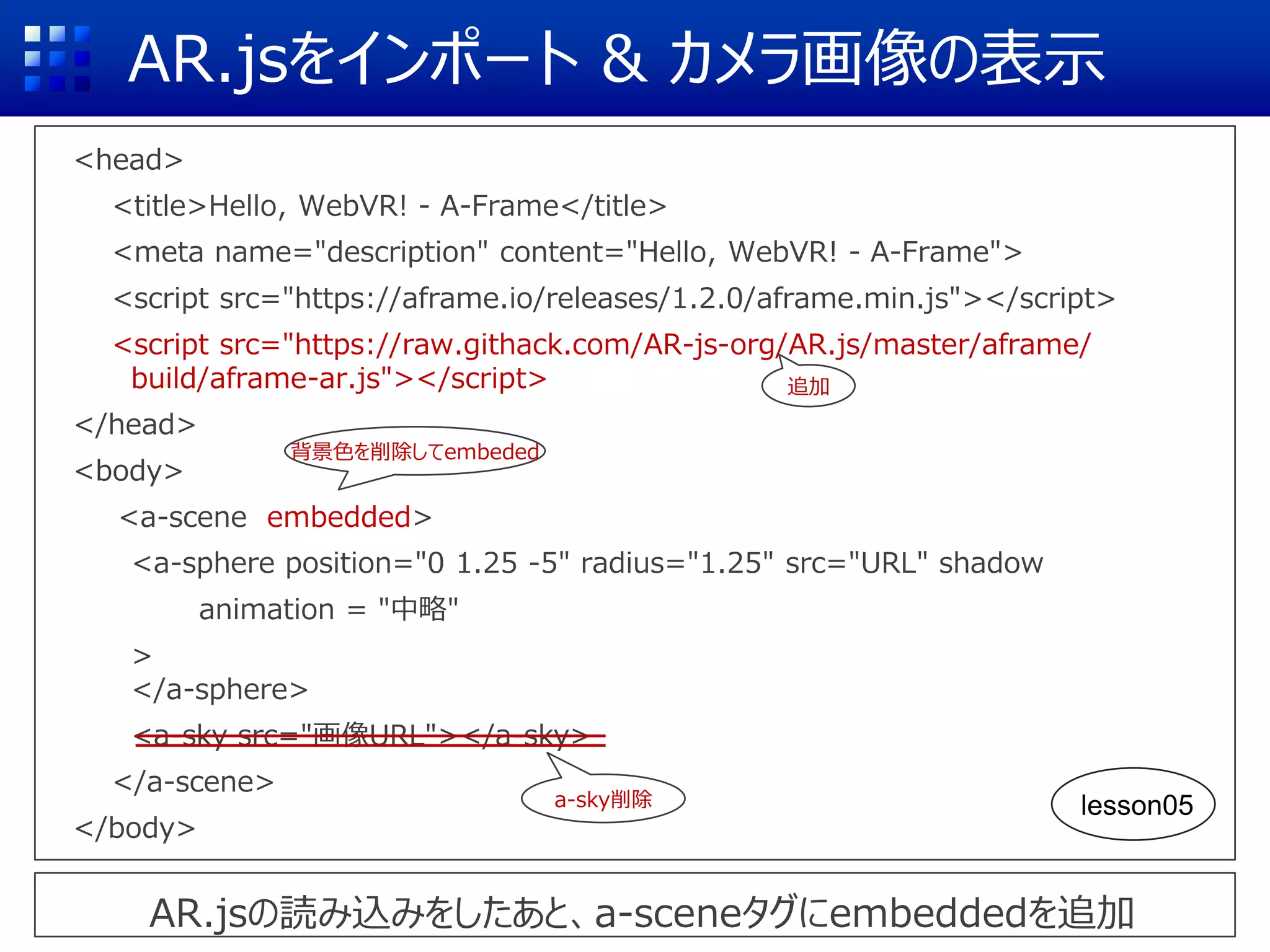

AR.jsをインポート & カメラ画像の表示
<head>
<script src="https://raw.githack.com/AR-js-org/AR.js/master/aframe/
build/aframe-ar.js"></script>
</head>
<body>
<a-scene background="color: #FAFAFA">
animation = "中略"
>
</a-sphere>
<a-sky src="画像URL"></a-sky>
</a-scene>
</body>
AR.jsの読み込みをしたあと、a-sceneタグにembeddedを追加
追加
<a-scene embedded>
背景色を削除してembeded
a-sky削除 lesson05

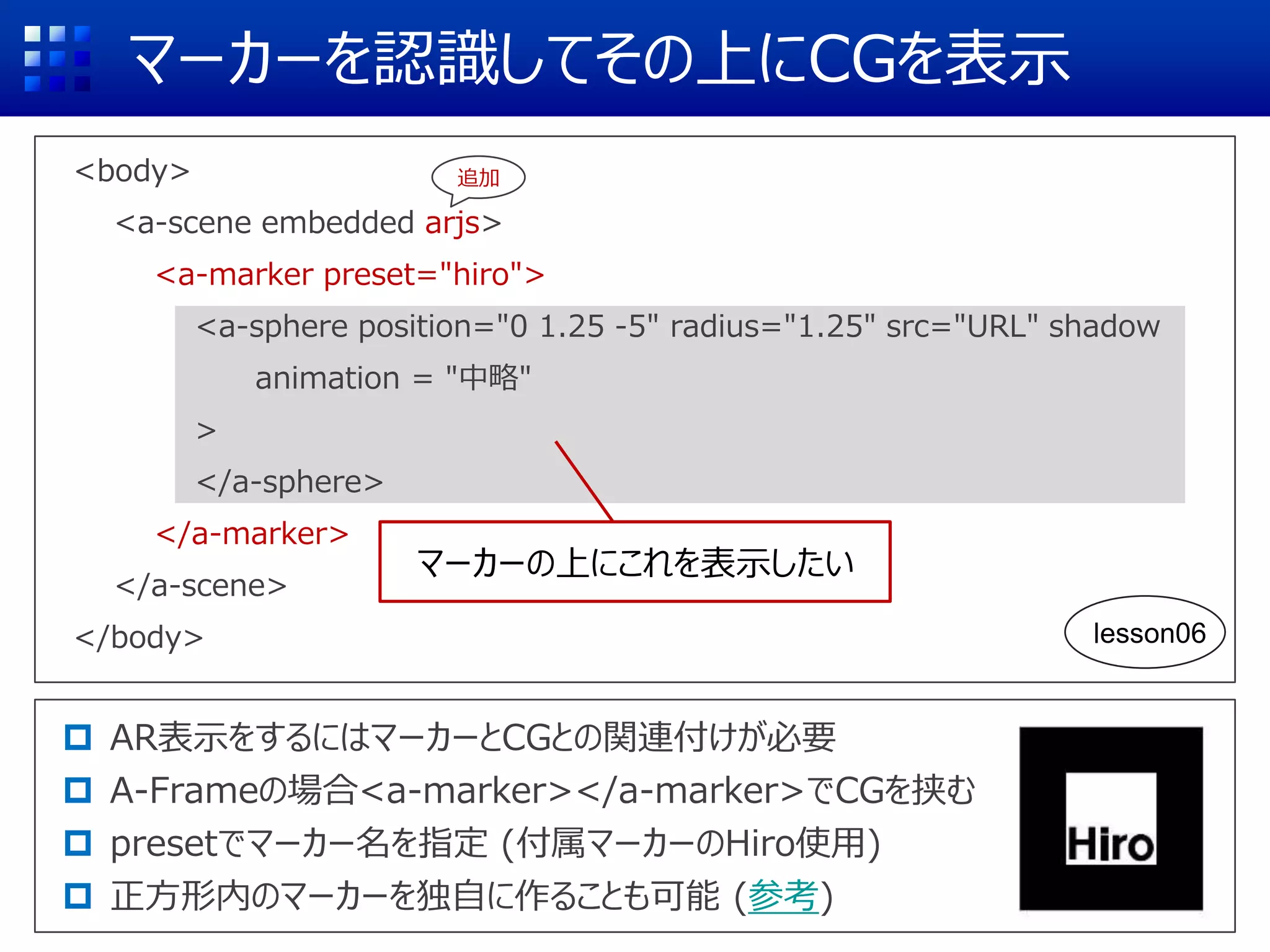

マーカーを認識してその上にCGを表示
<body>
<a-scene embedded arjs>
<a-marker preset="hiro">
>
</a-sphere>
</a-marker>
</a-scene>
</body>
 AR表示をするにはマーカーとCGとの関連付けが必要
 A-Frameの場合<a-marker></a-marker>でCGを挟む
 presetでマーカー名を指定 (付属マーカーのHiro使用)
 正方形内のマーカーを独自に作ることも可能 (参考)
マーカーの上にこれを表示したい
追加
lesson06

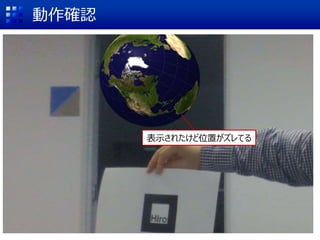

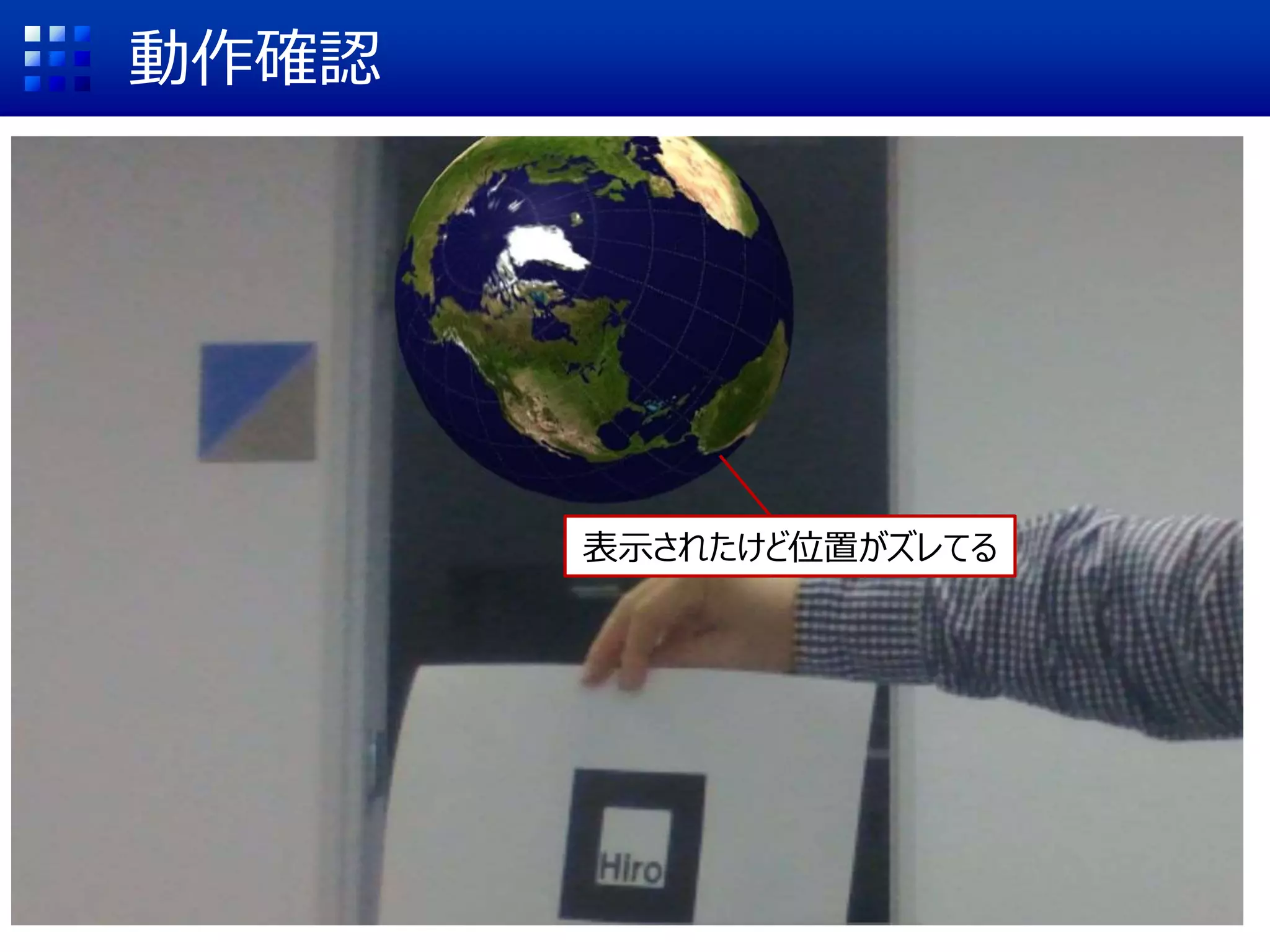

動作確認
表示されたけど位置がズレてる

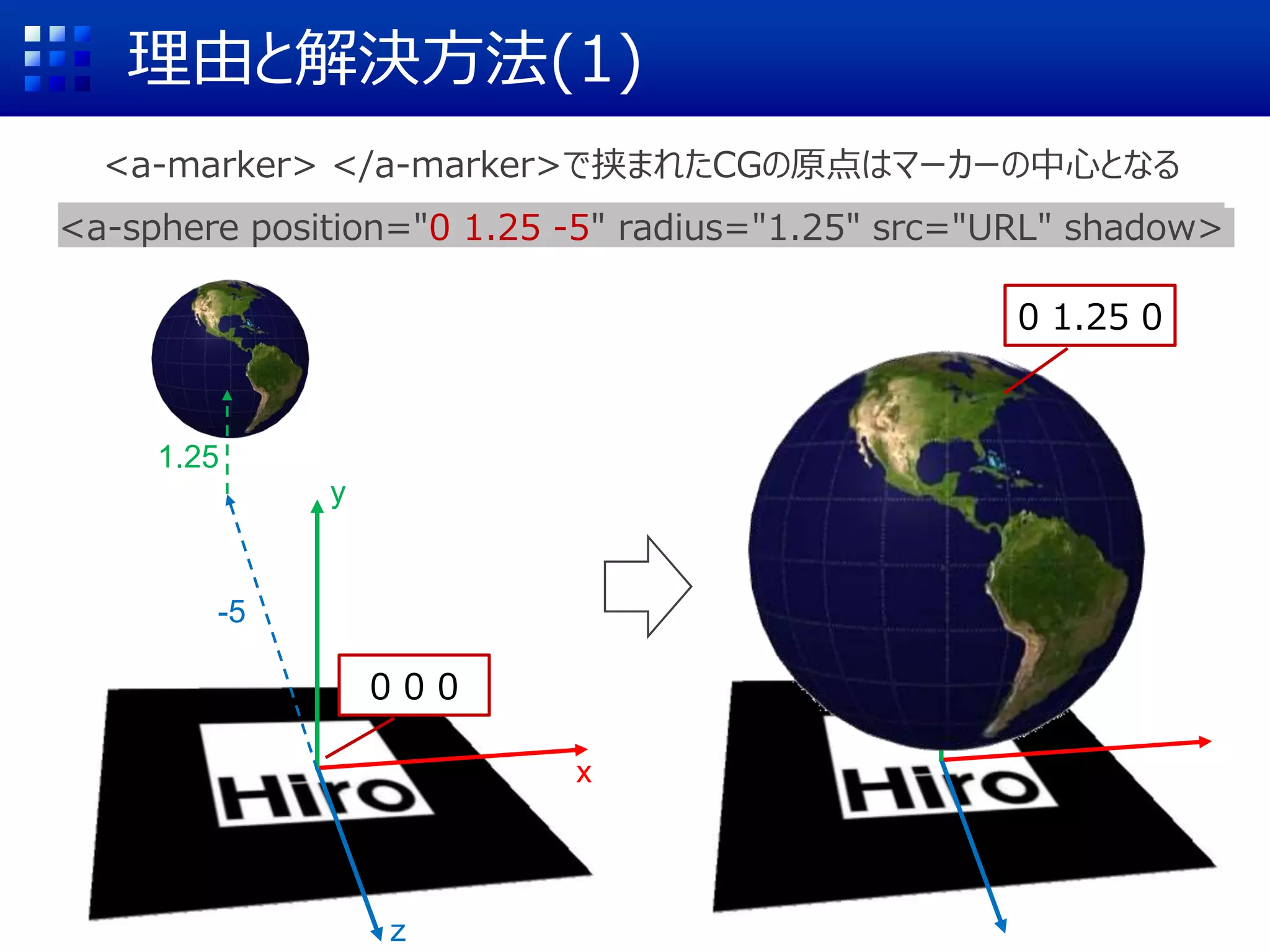

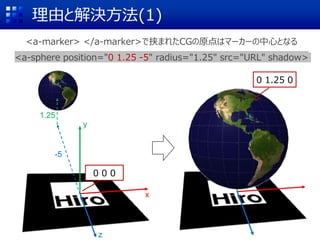

理由と解決方法(1)
<a-marker> </a-marker>で挟まれたCGの原点はマーカーの中心となる
<a-sphere position="0 1.25 -5" radius="1.25" src="URL" shadow>
0 0 0
x
y
z
-5
1.25
0 1.25 0

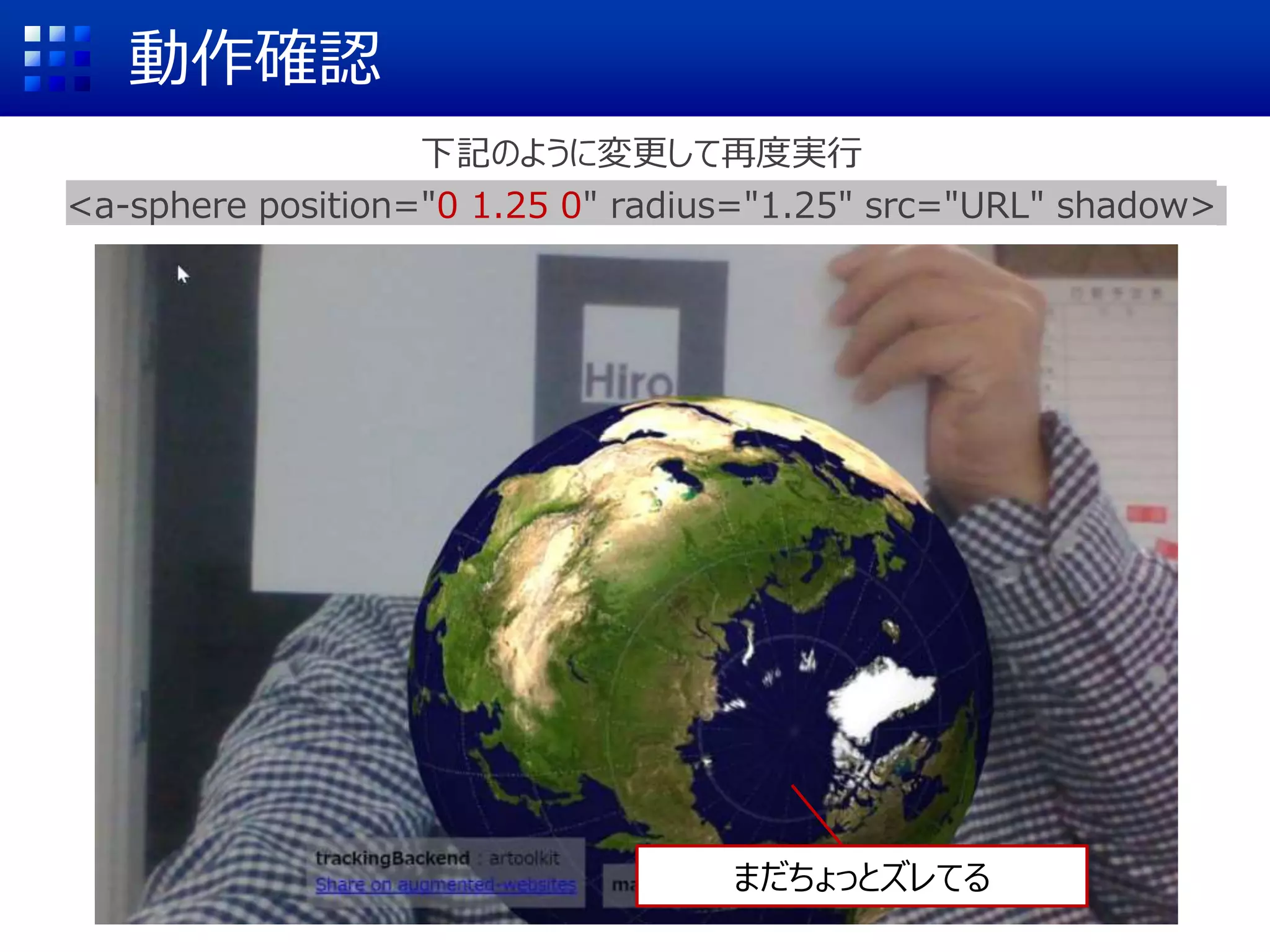

動作確認
まだちょっとズレてる
下記のように変更して再度実行
<a-sphere position="0 1.25 0" radius="1.25" src="URL" shadow>

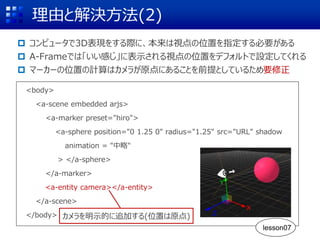

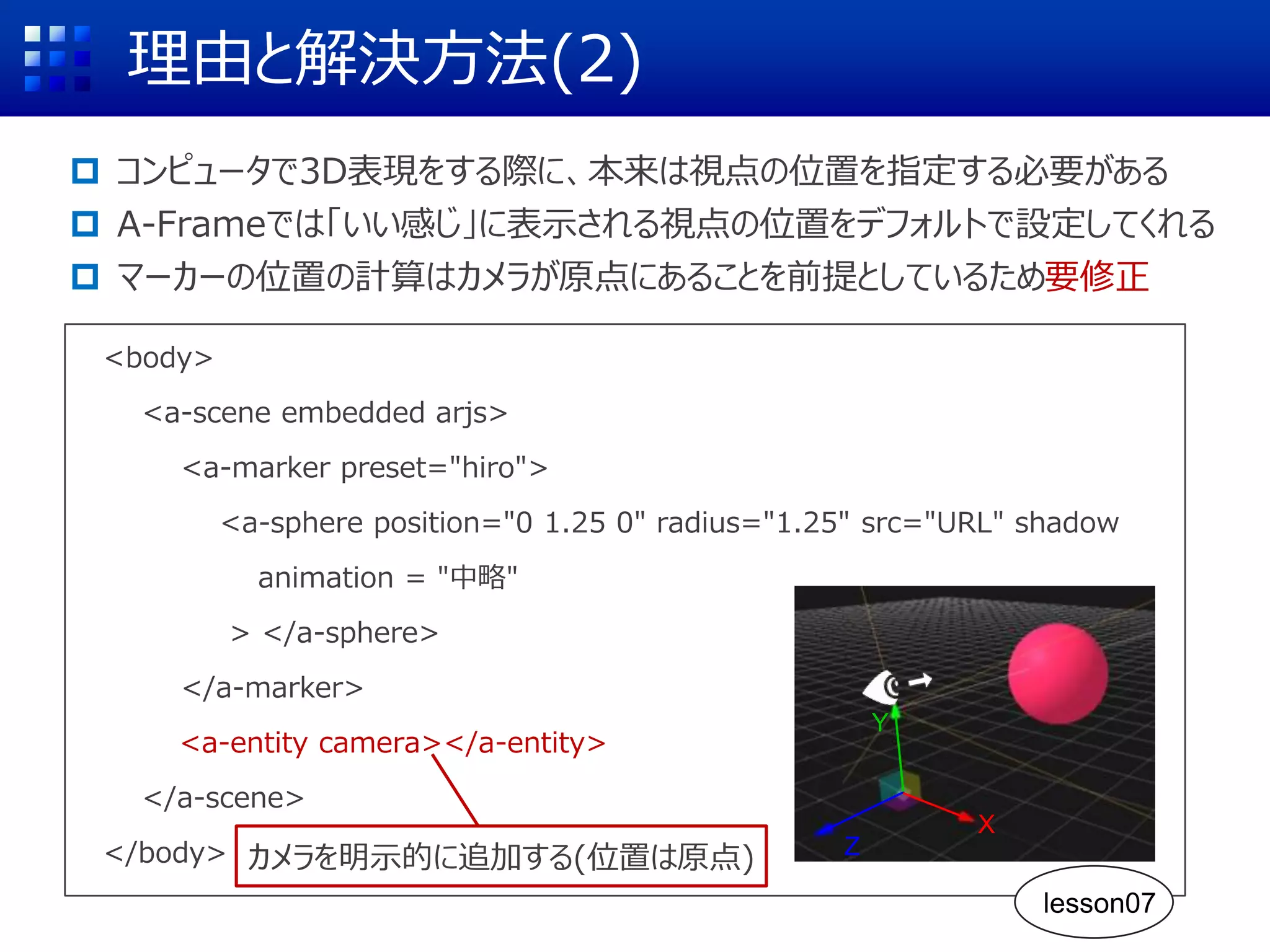

理由と解決方法(2)
 コンピュータで3D表現をする際に、本来は視点の位置を指定する必要がある
 A-Frameでは「いい感じ」に表示される視点の位置をデフォルトで設定してくれる
 マーカーの位置の計算はカメラが原点にあることを前提としているため要修正
<body>
<a-sphere position="0 1.25 0" radius="1.25" src="URL" shadow
> </a-sphere>
</a-marker>
<a-entity camera></a-entity>
</a-scene>
</body> カメラを明示的に追加する(位置は原点)
X
Z
Y
lesson07

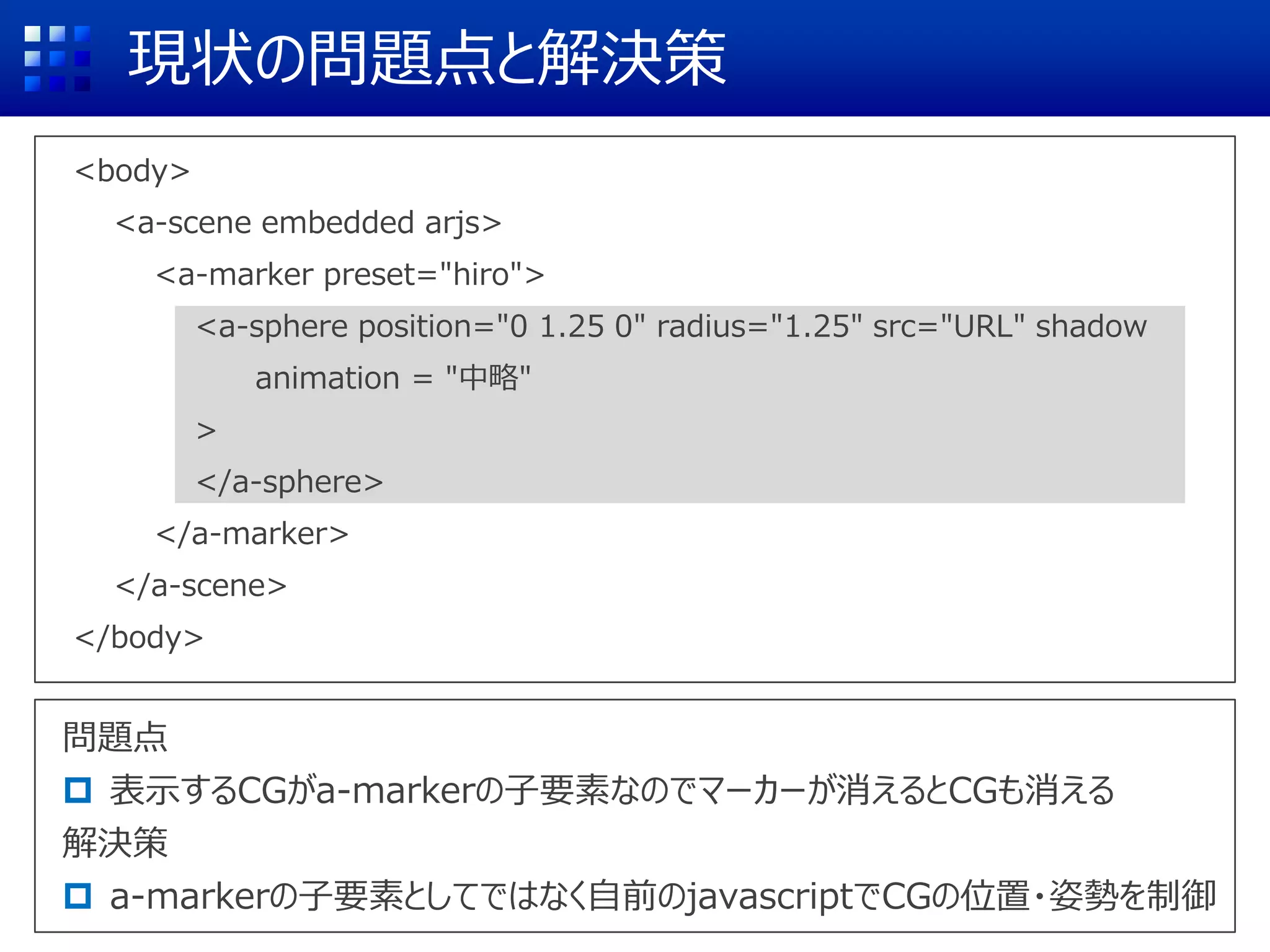

現状の問題点と解決策
<body>
>
</a-sphere>
</a-marker>
</a-scene>
</body>
問題点
 表示するCGがa-markerの子要素なのでマーカーが消えるとCGも消える
解決策
 a-markerの子要素としてではなく自前のjavascriptでCGの位置・姿勢を制御

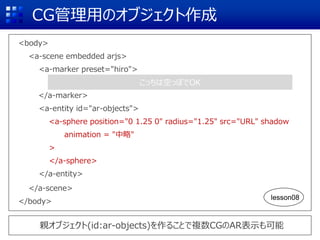

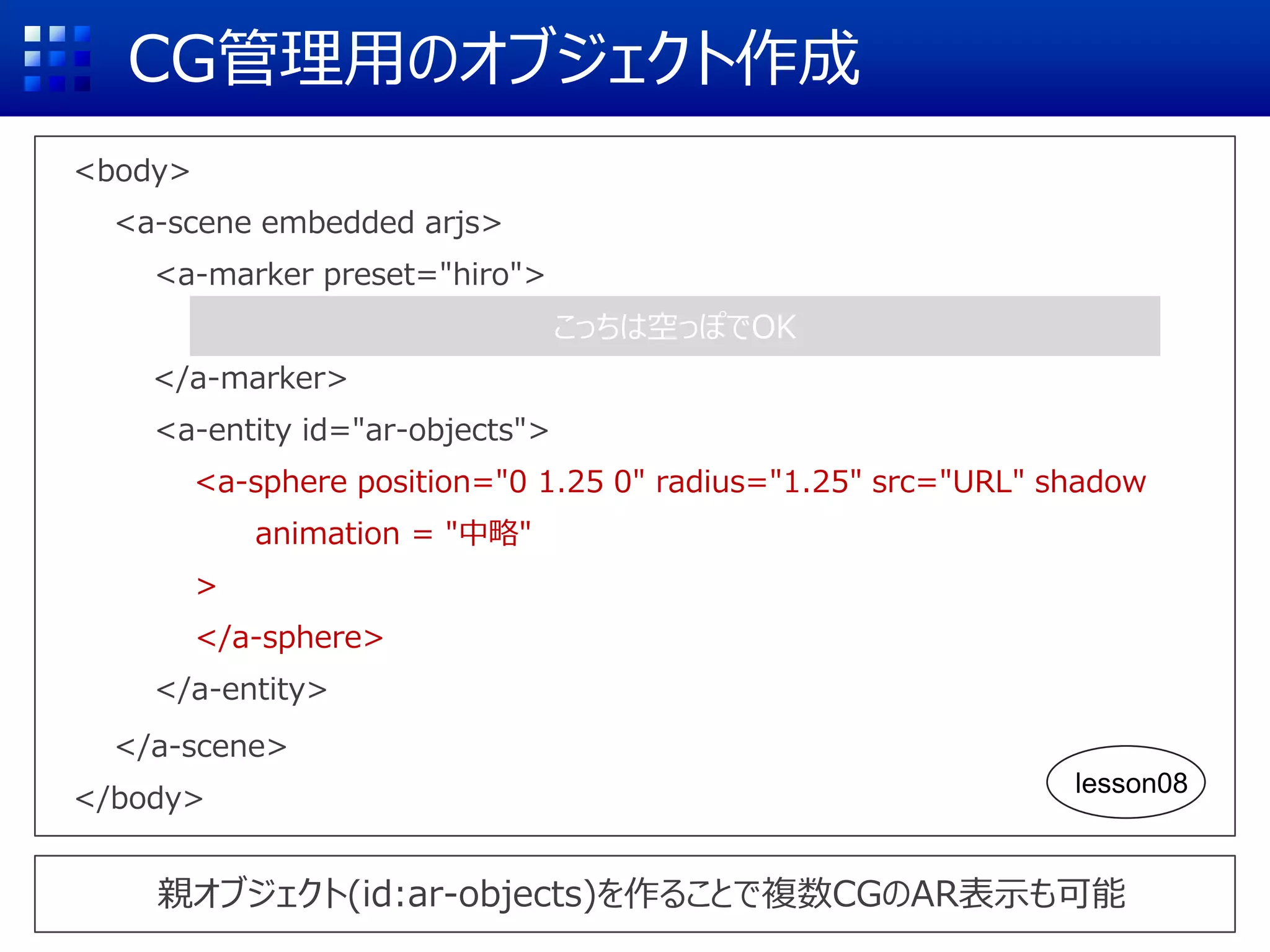

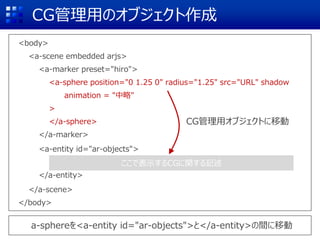

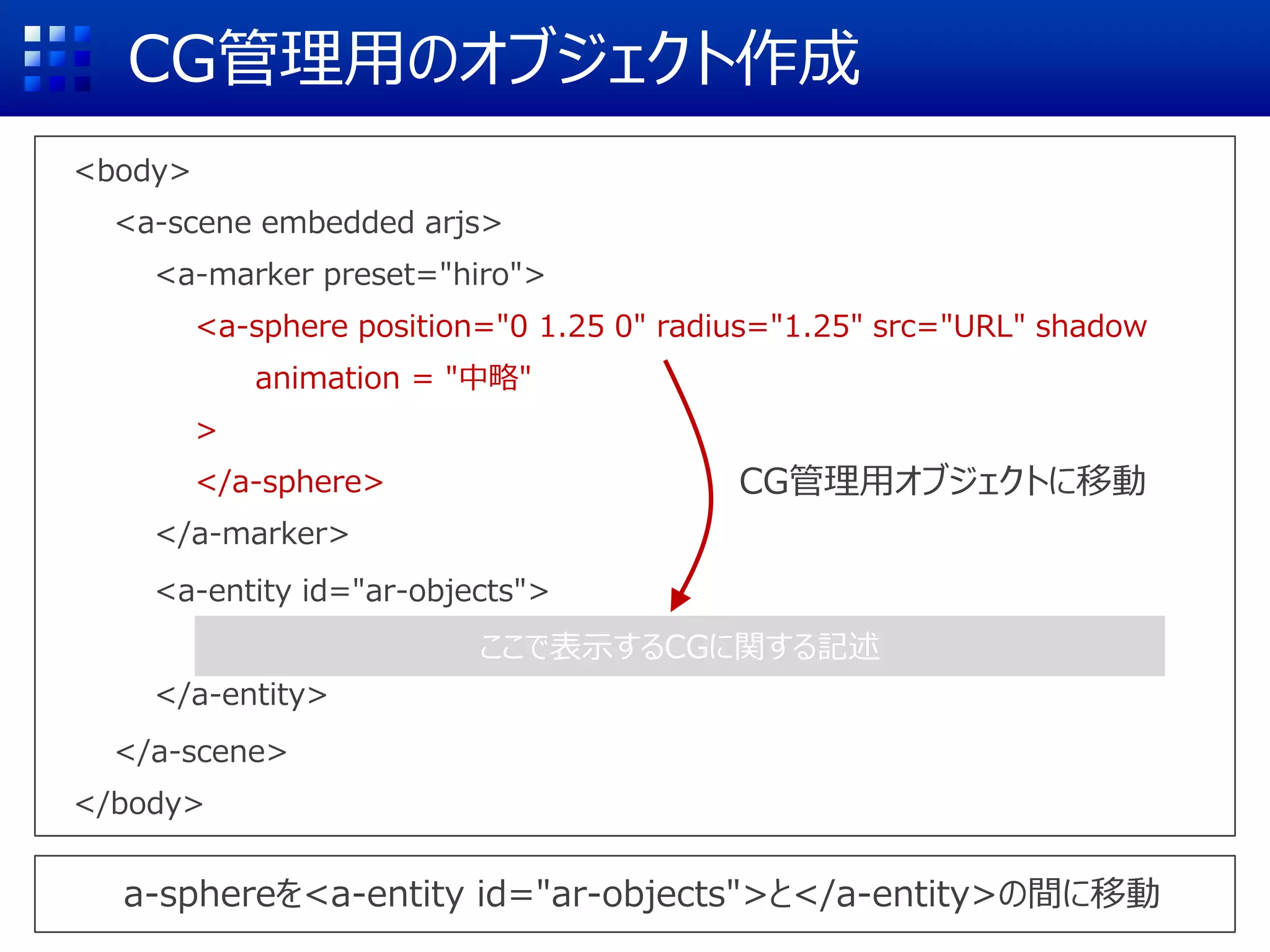

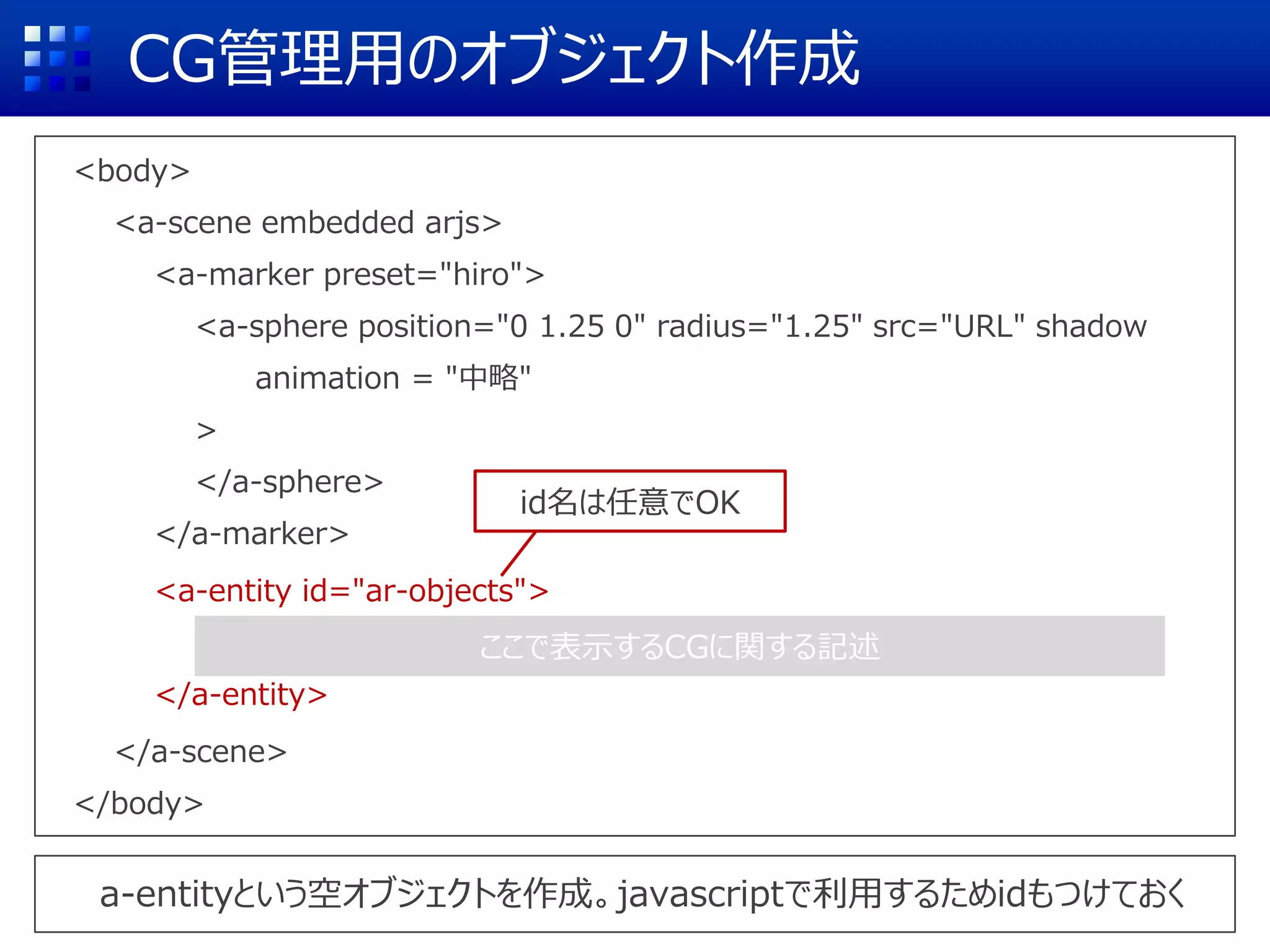

CG管理用のオブジェクト作成
<body>
>
</a-sphere>
</a-marker>
<a-entity id="ar-objects">
</a-entity>
</a-scene>
</body>
ここで表示するCGに関する記述
a-entityという空オブジェクトを作成。javascriptで利用するためidもつけておく
id名は任意でOK

<body>
>
</a-sphere>
</a-marker>
</a-entity>
</a-scene>
</body>
ここで表示するCGに関する記述
a-sphereを<a-entity id="ar-objects">と</a-entity>の間に移動
CG管理用オブジェクトに移動

<body>
</a-marker>
>
</a-sphere>
</a-entity>
</a-scene>
</body>
親オブジェクト(id:ar-objects)を作ることで複数CGのAR表示も可能
こっちは空っぽでOK
lesson08

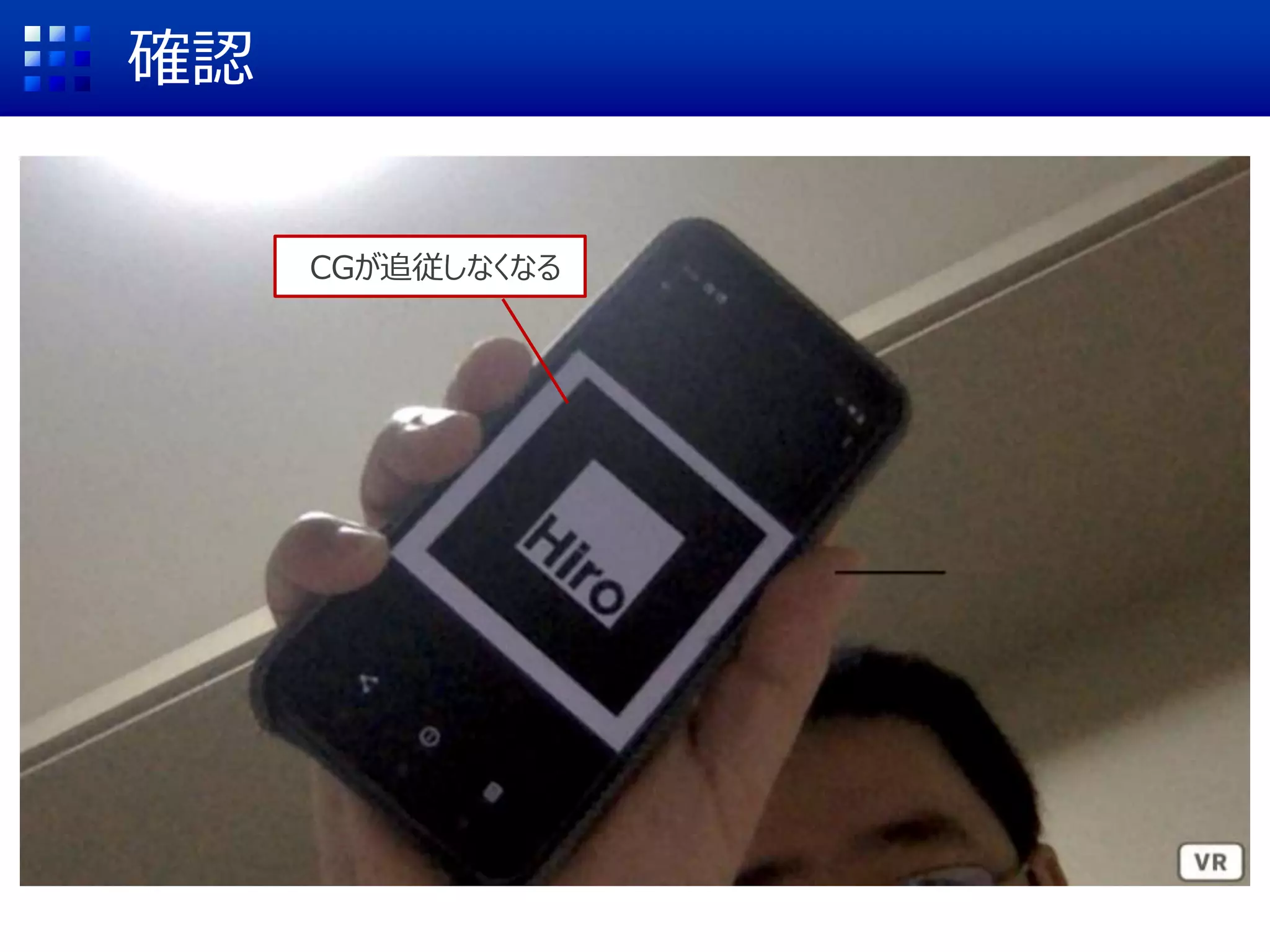

確認
CGが追従しなくなる

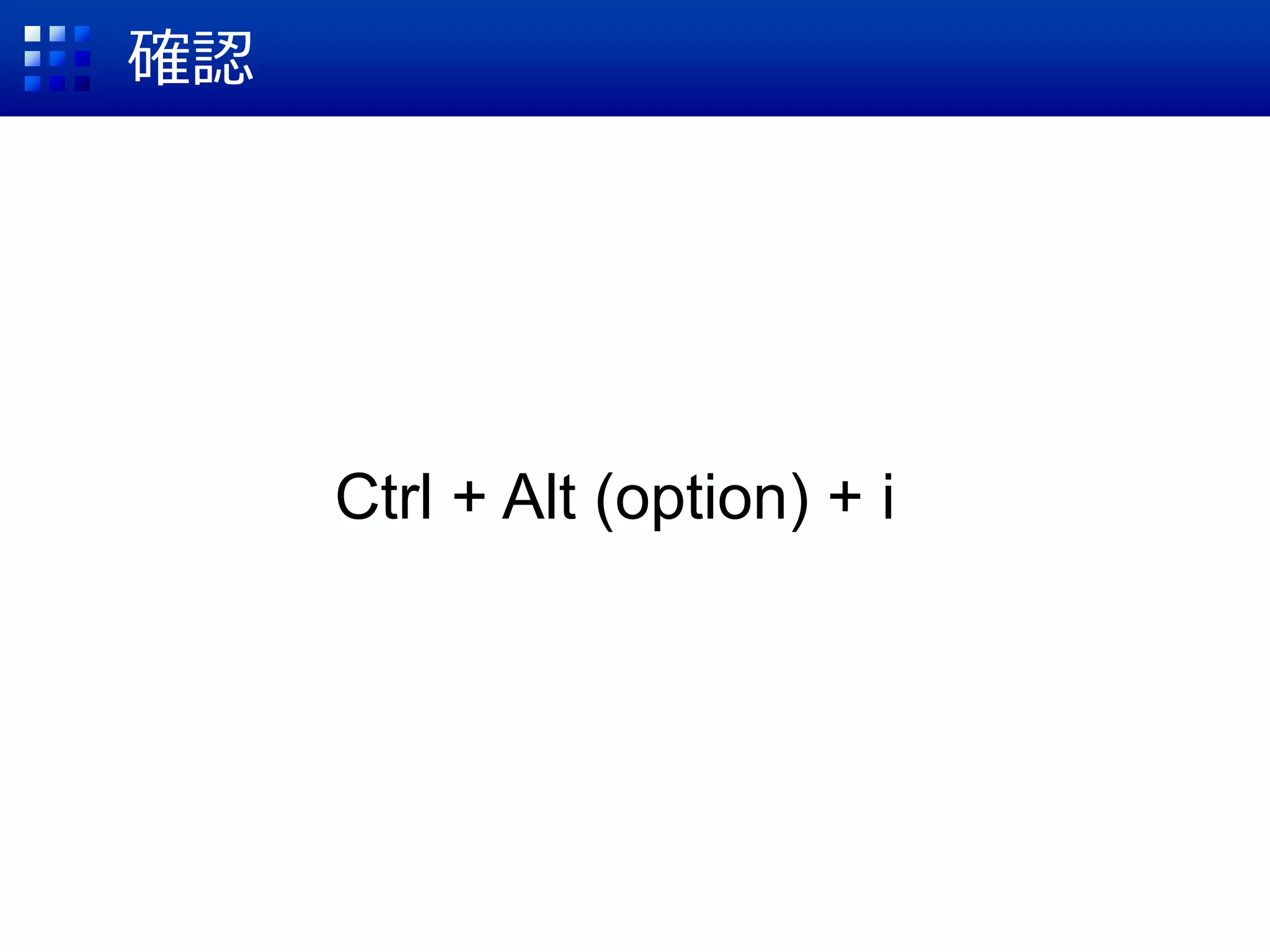

確認
Ctrl + Alt (option) + i

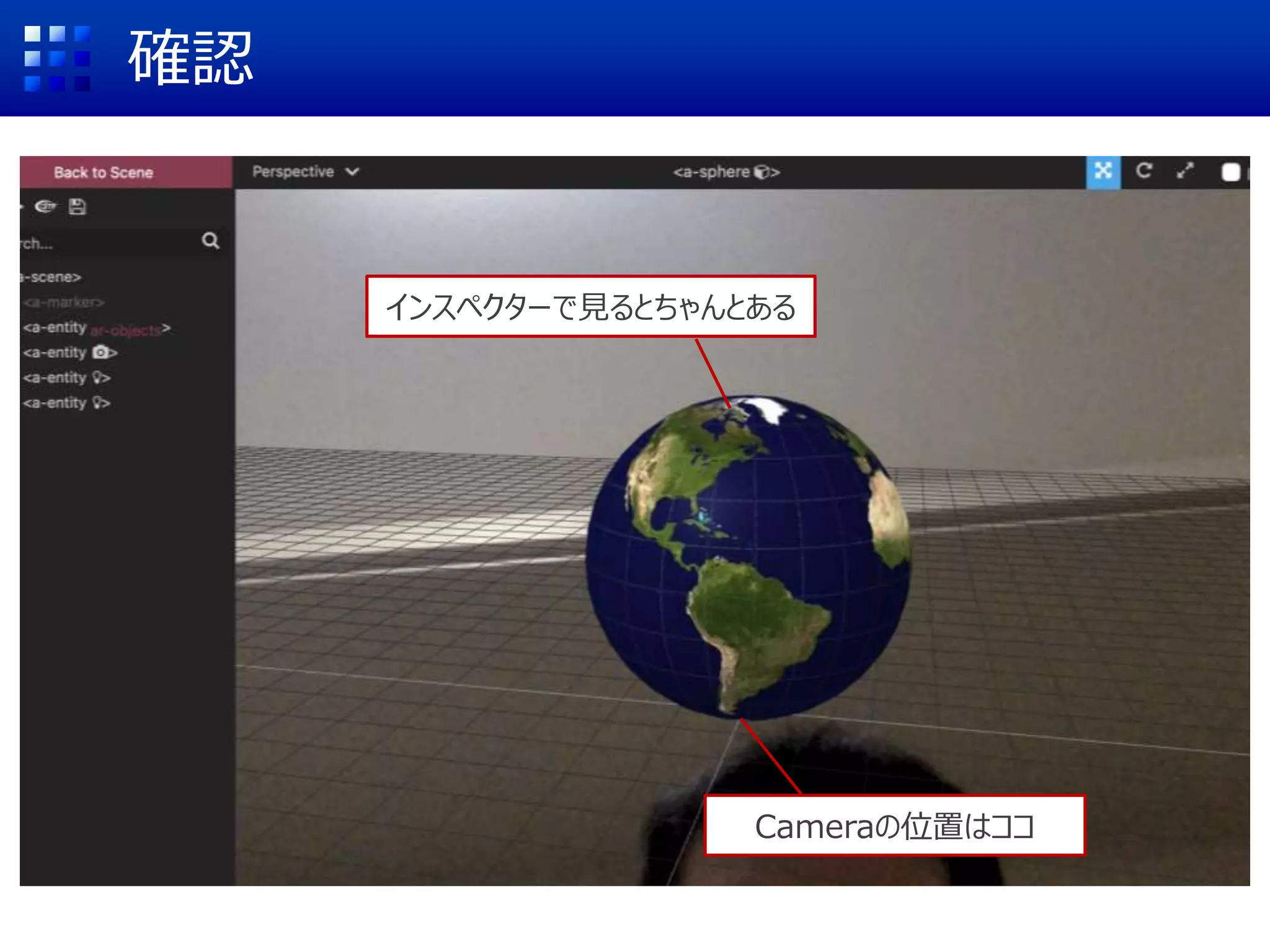

確認
インスペクターで見るとちゃんとある
Cameraの位置はココ

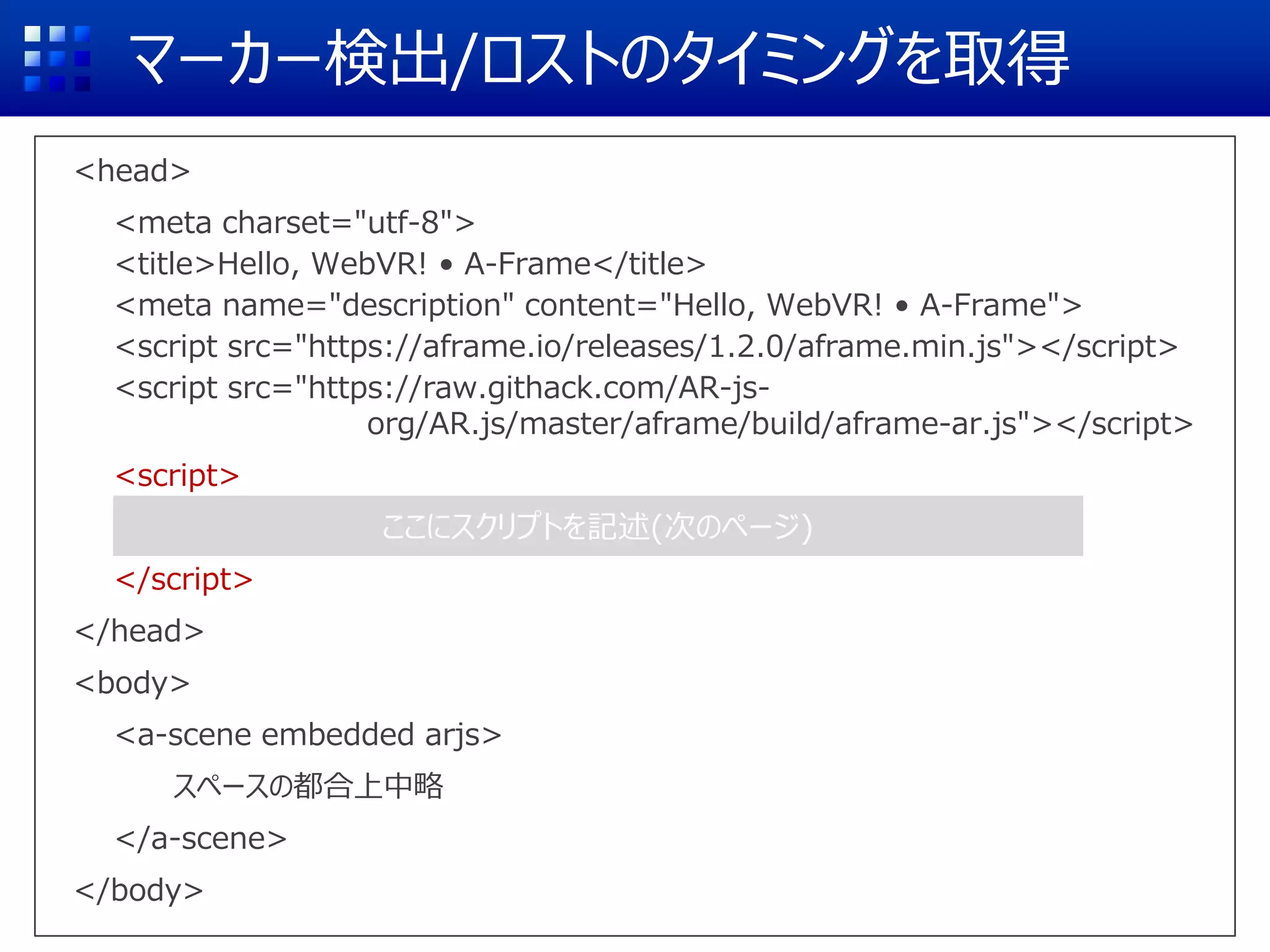

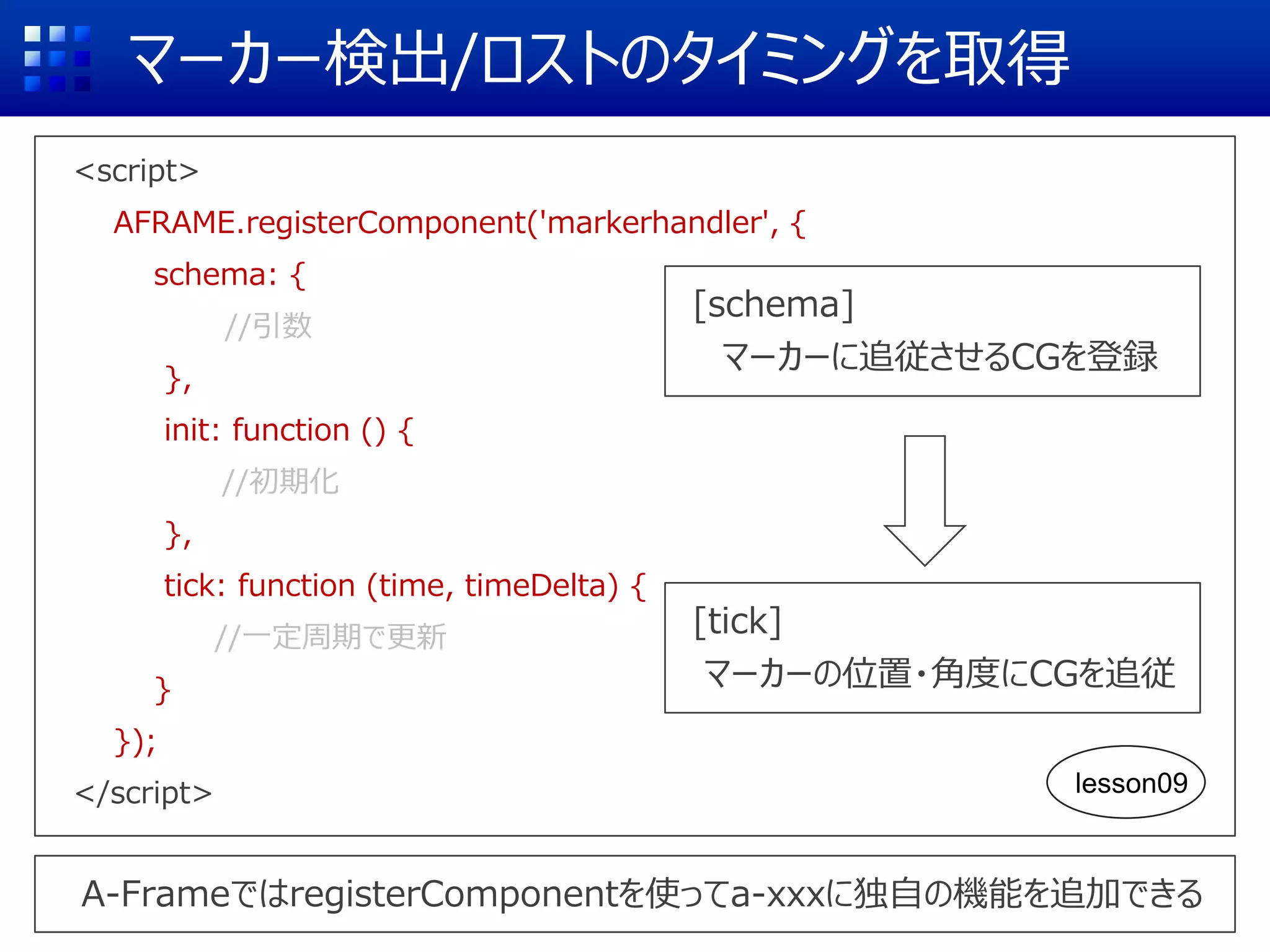

マーカー検出/ロストのタイミングを取得
<head>
<meta charset="utf-8">
<title>Hello, WebVR! • A-Frame</title>
<meta name="description" content="Hello, WebVR! • A-Frame">
<script src="https://raw.githack.com/AR-js-
org/AR.js/master/aframe/build/aframe-ar.js"></script>
<script>
</script>
</head>
<body>
スペースの都合上中略
</a-scene>
</body>
ここにスクリプトを記述(次のページ)

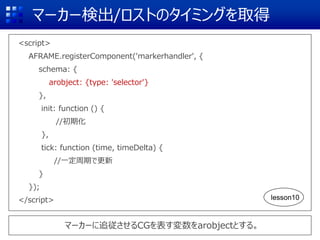

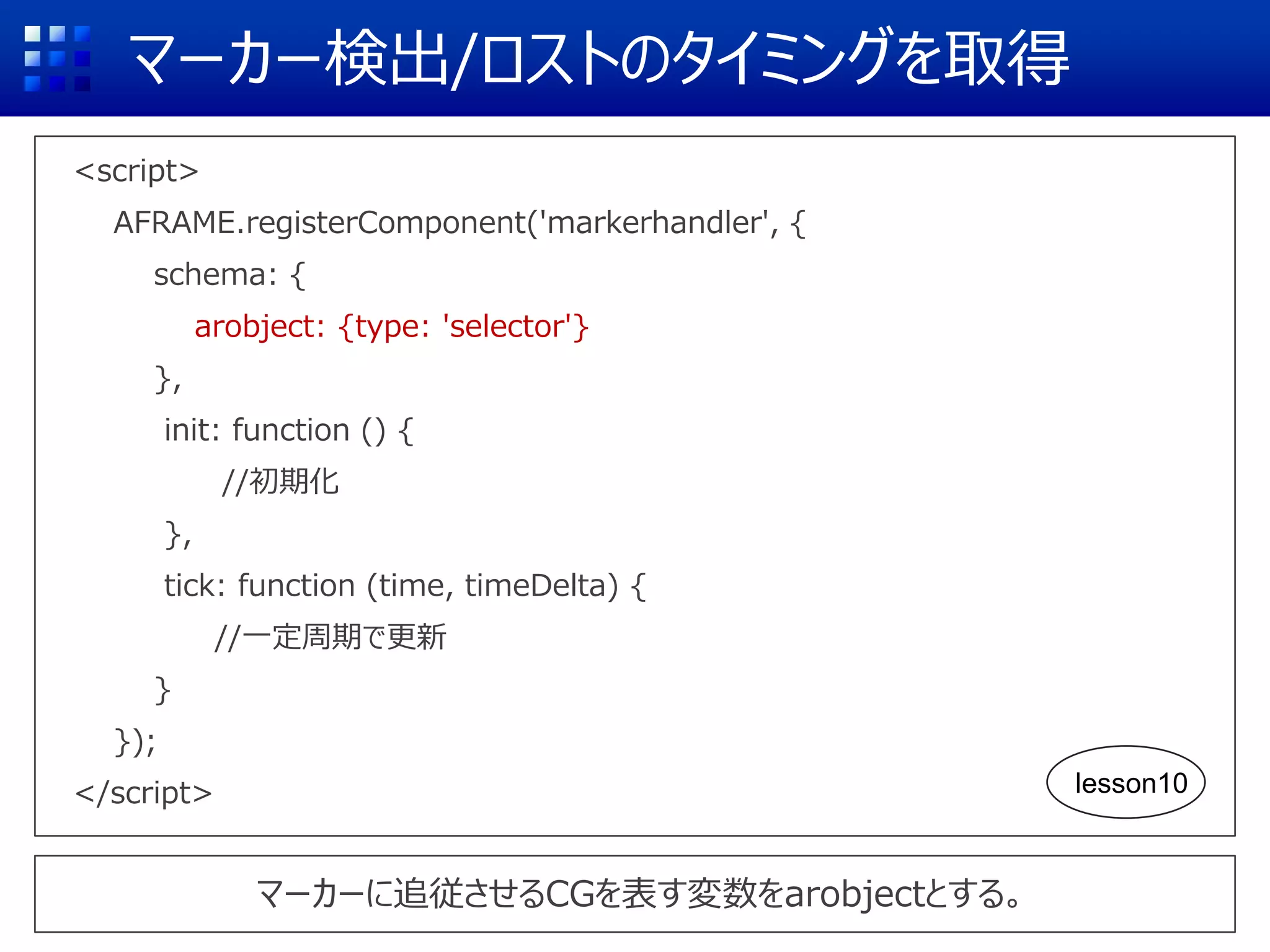

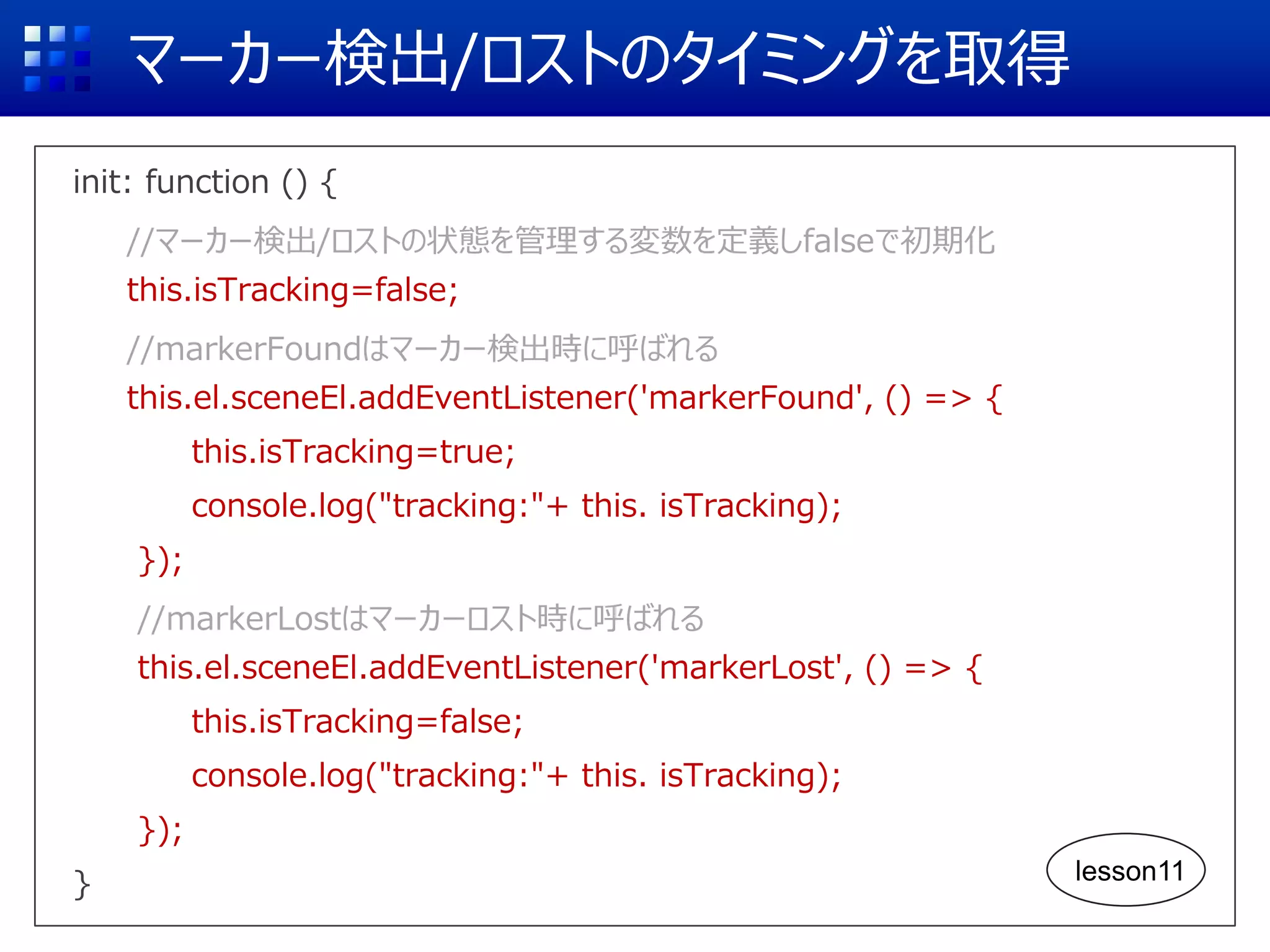

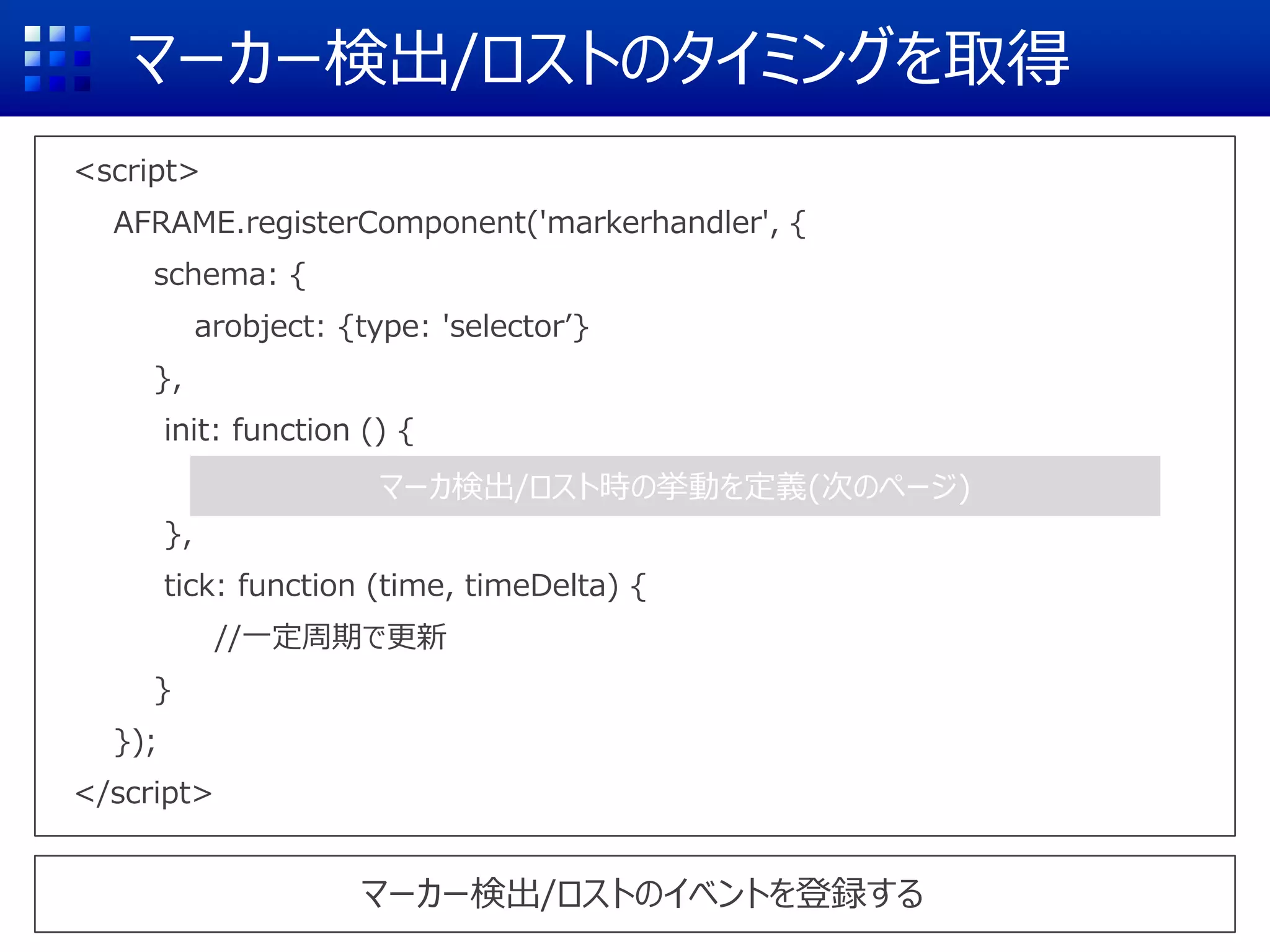

init: function () {
//マーカー検出/ロストの状態を管理する変数を定義しfalseで初期化
this.isTracking=false;
//markerFoundはマーカー検出時に呼ばれる
this.el.sceneEl.addEventListener('markerFound', () => {
this.isTracking=true;
console.log("tracking:"+ this. isTracking);
});
//markerLostはマーカーロスト時に呼ばれる
this.el.sceneEl.addEventListener('markerLost', () => {
});
} lesson11

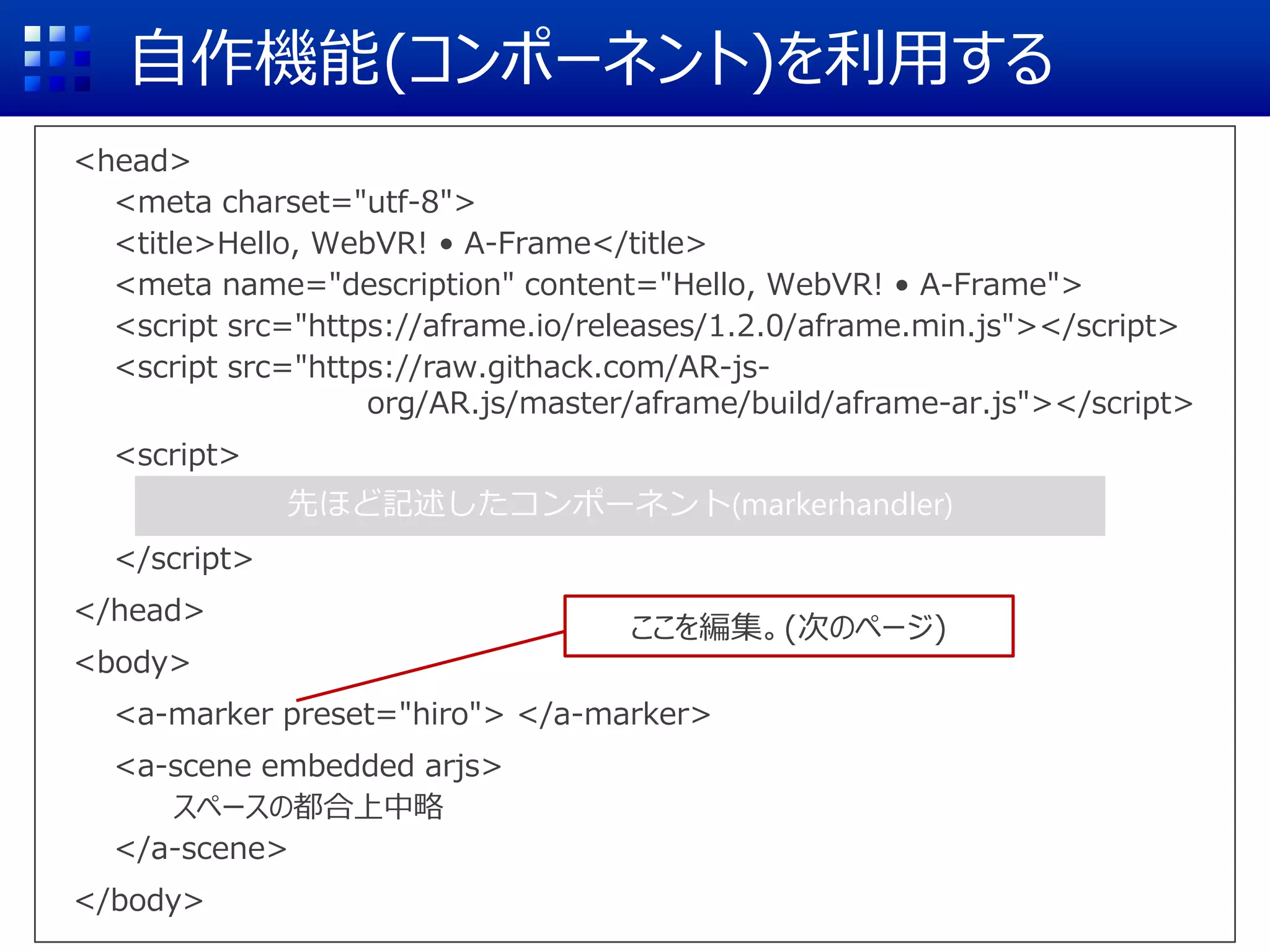

自作機能(コンポーネント)を利用する
<head>
<script>
</script>
</head>
<body>
<a-marker preset="hiro"> </a-marker>
</a-scene>
</body>
先ほど記述したコンポーネント(markerhandler)
ここを編集。(次のページ)

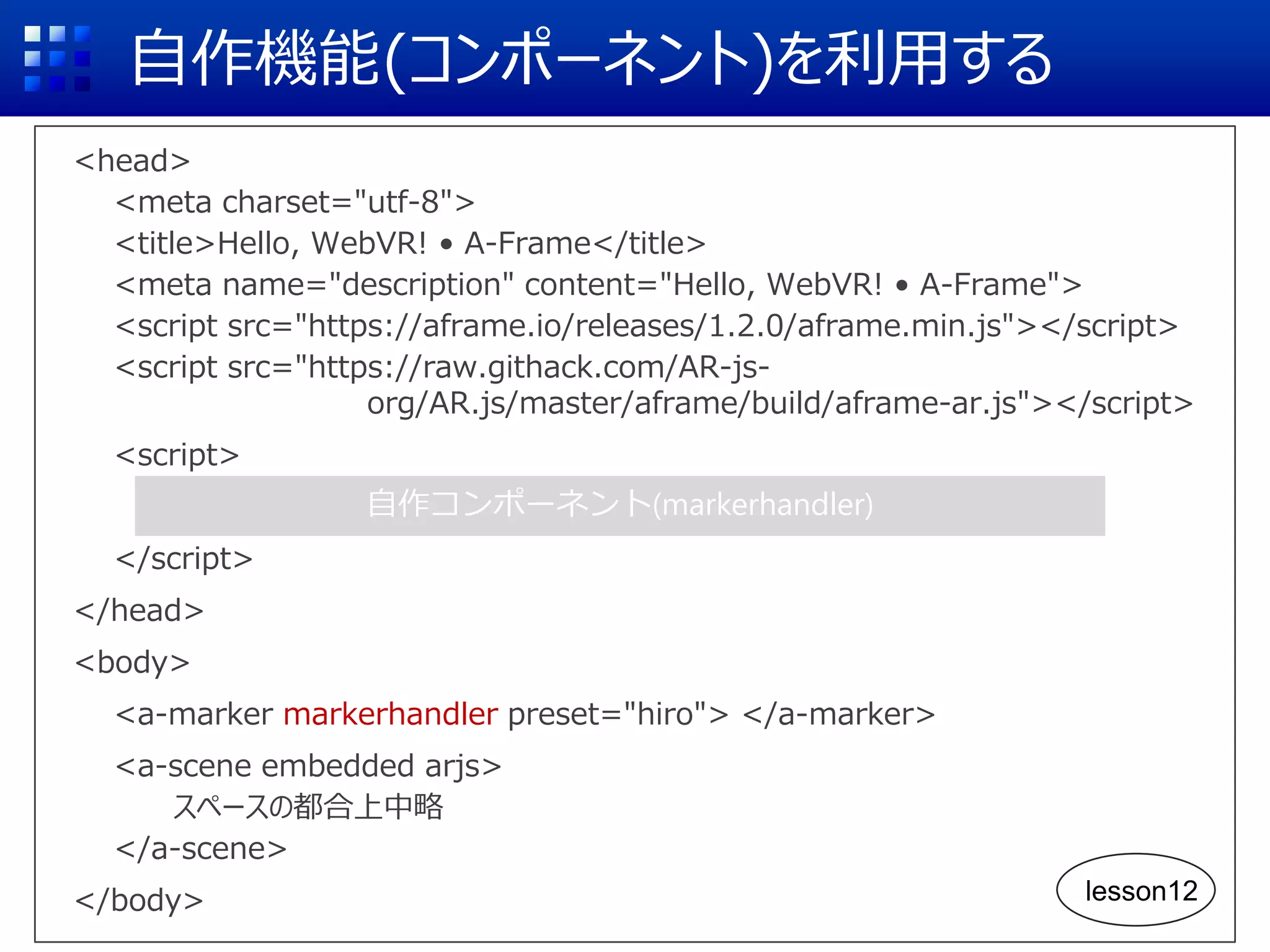

自作機能(コンポーネント)を利用する
<head>
<script>
</script>
</head>
<body>
<a-marker markerhandler preset="hiro"> </a-marker>
</a-scene>
</body>
自作コンポーネント(markerhandler)
lesson12

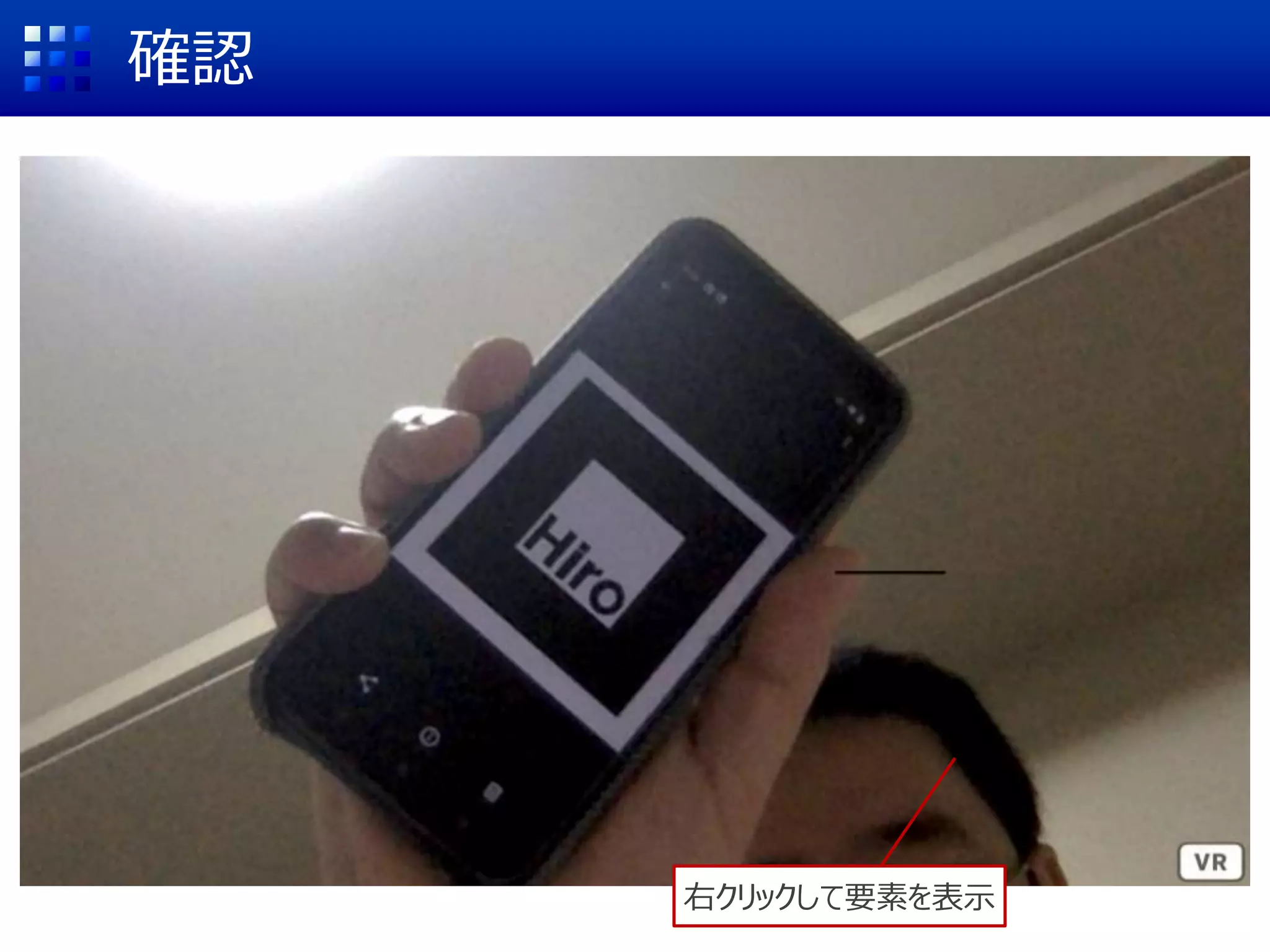

確認
右クリックして要素を表示

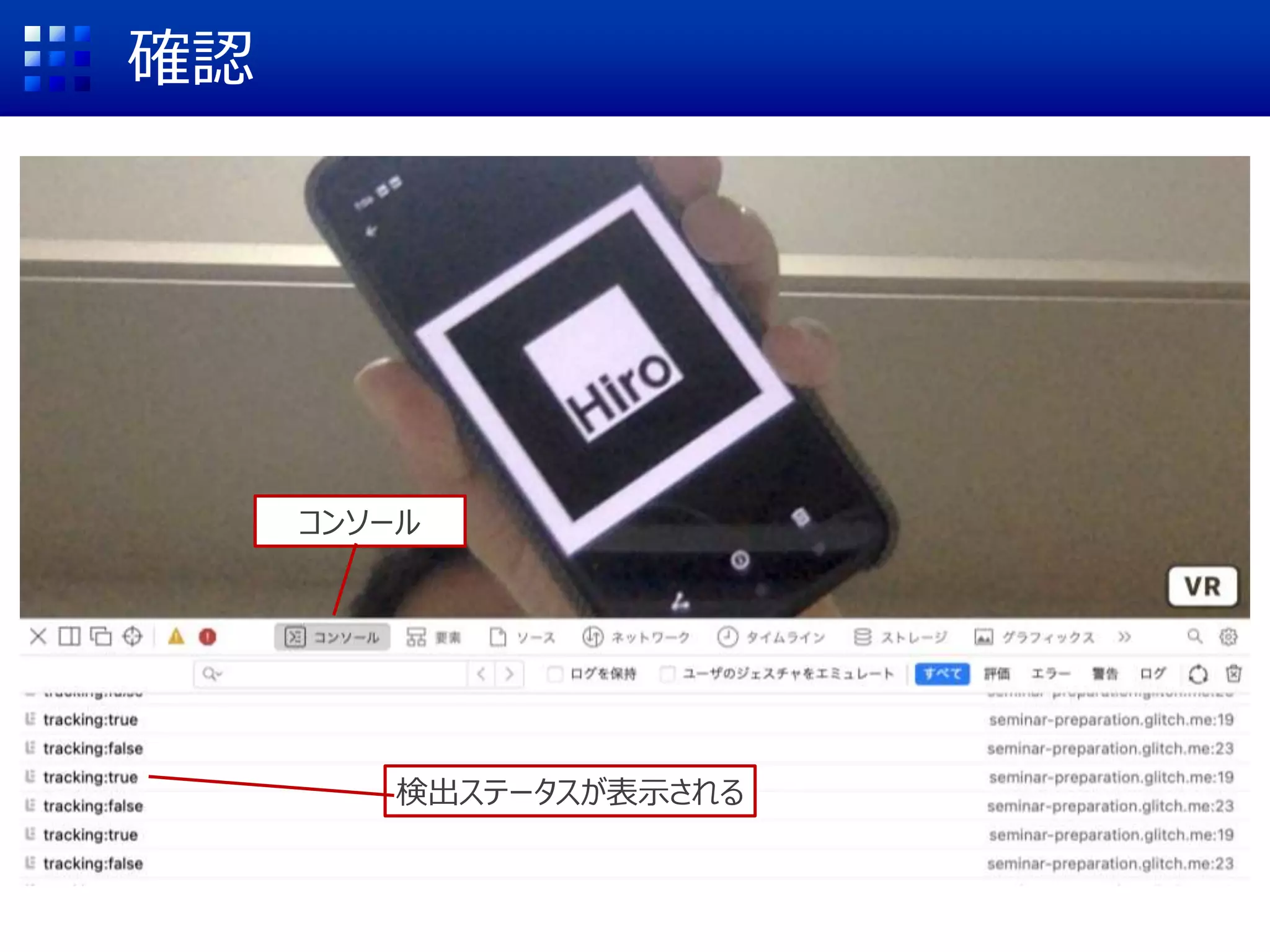

確認
コンソール
検出ステータスが表示される

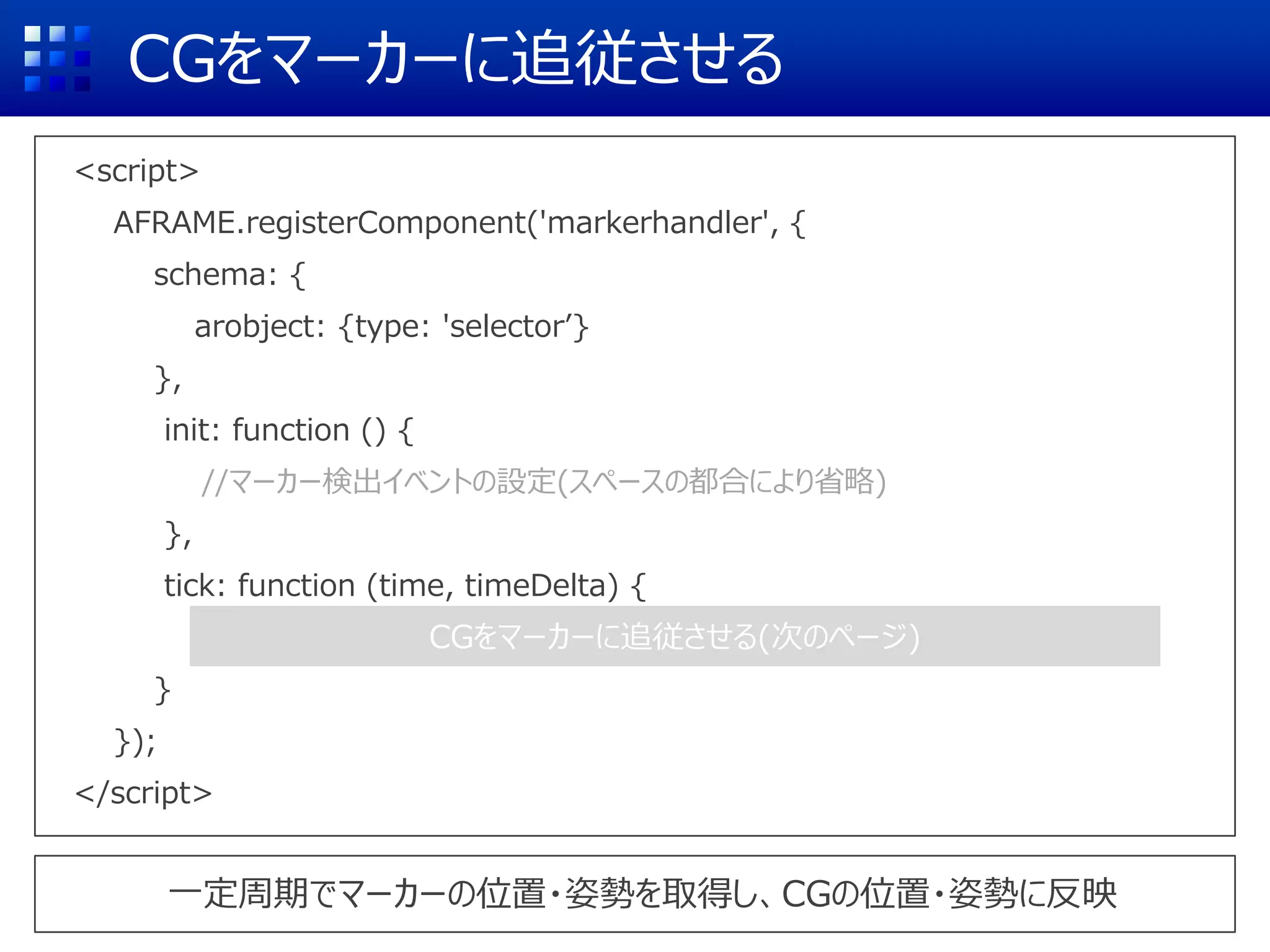

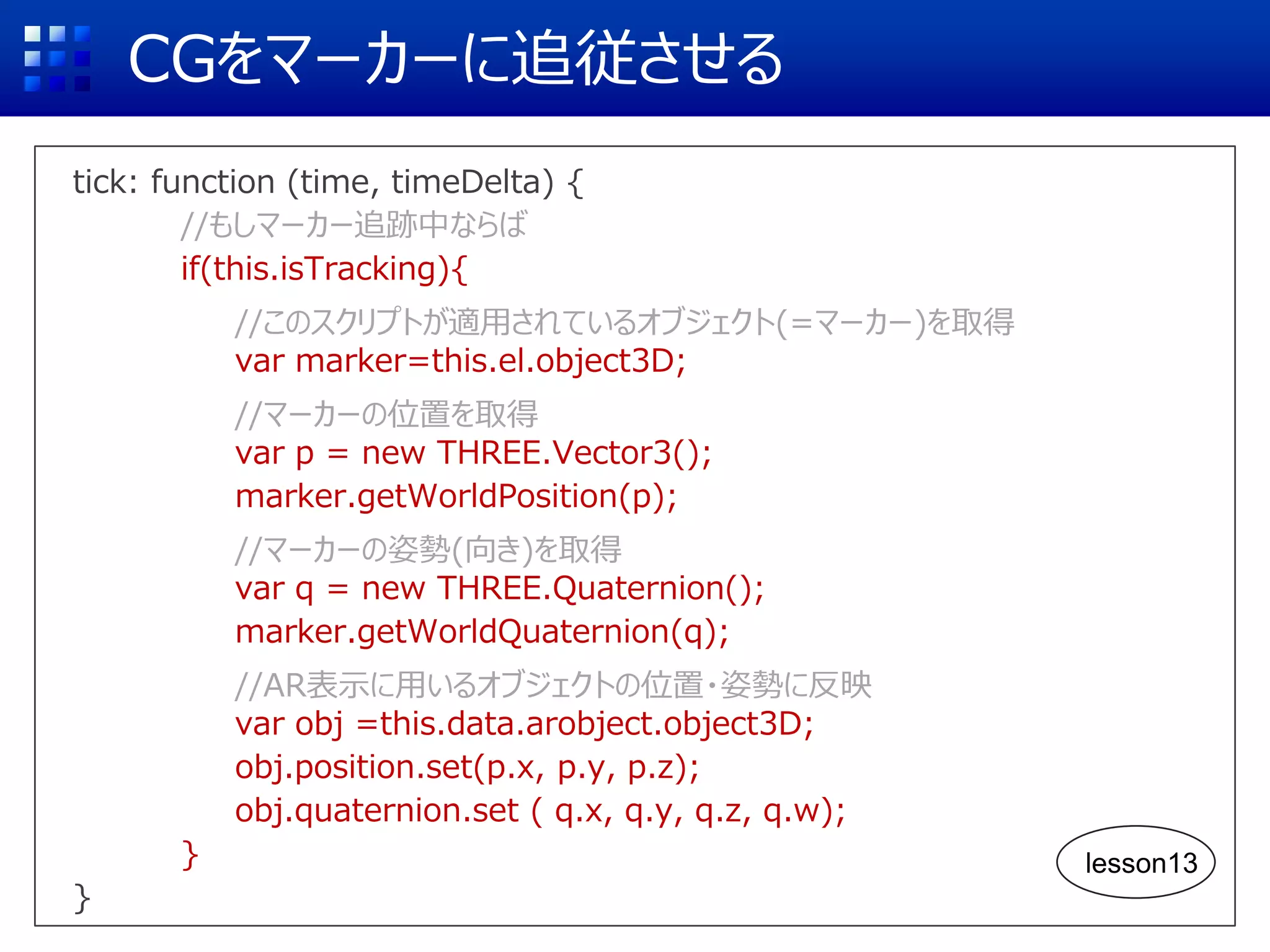

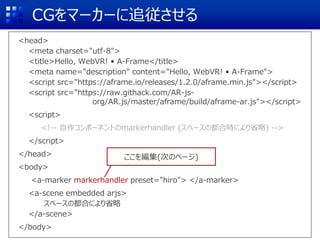

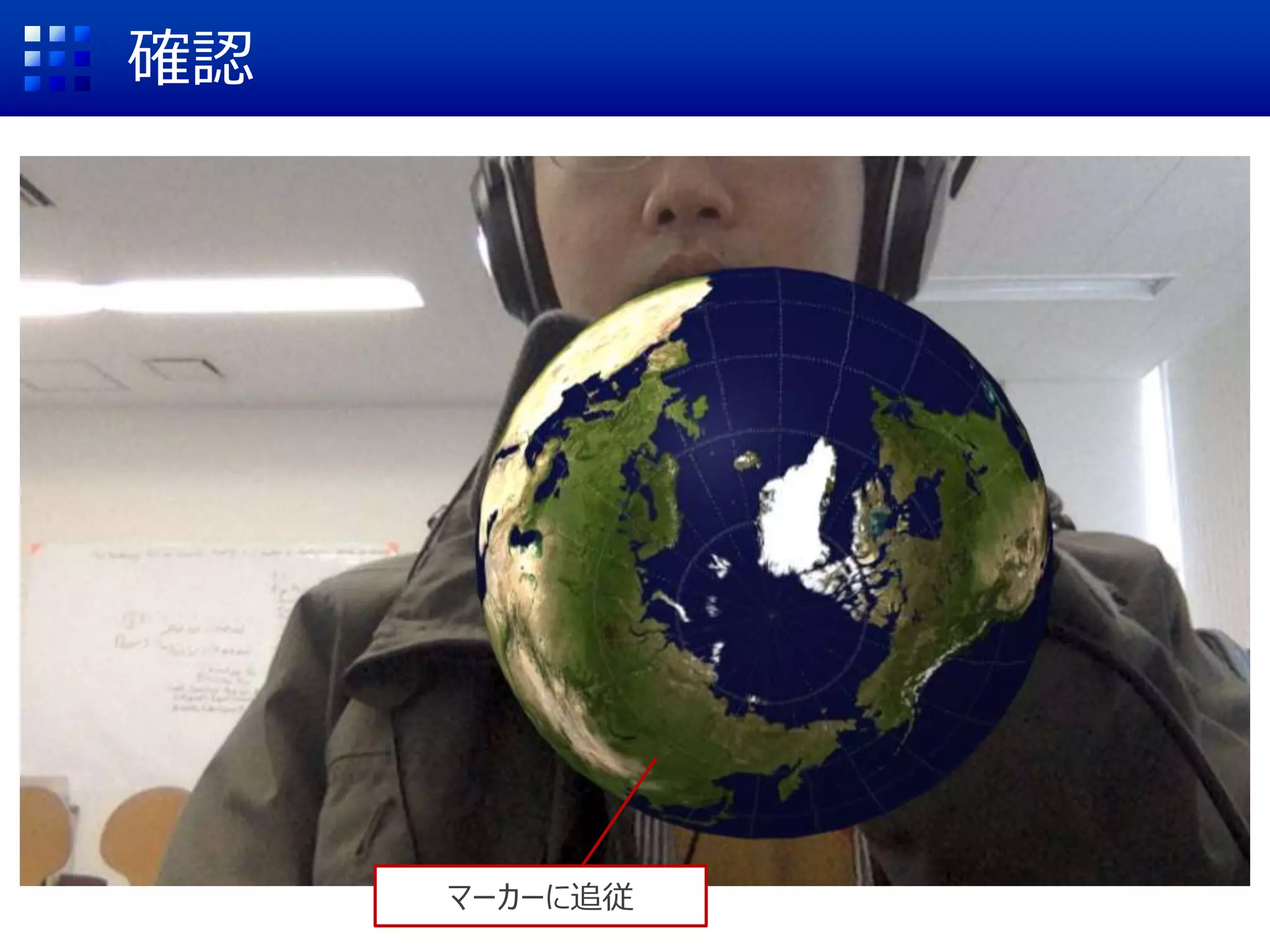

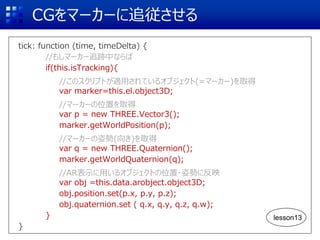

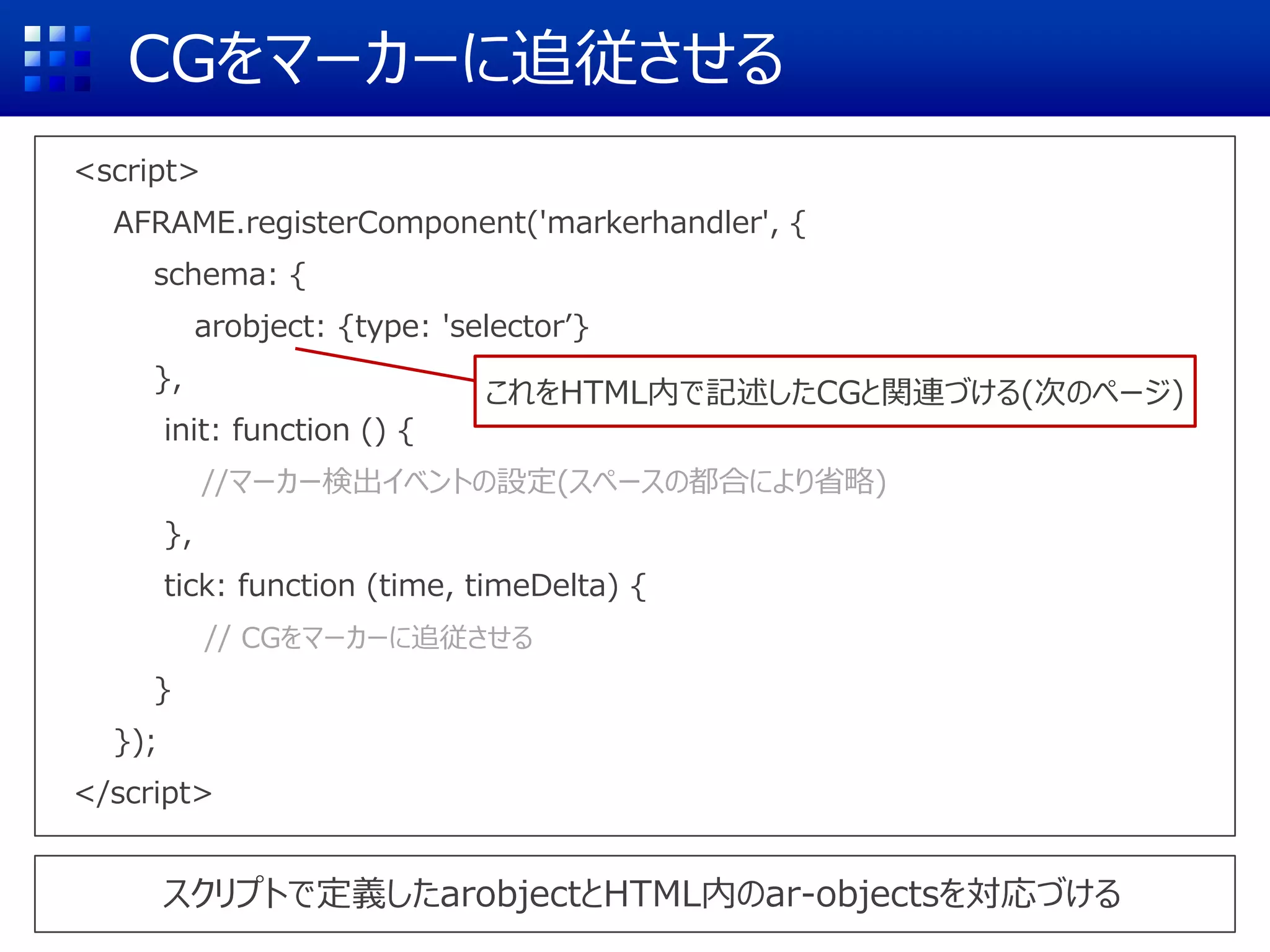

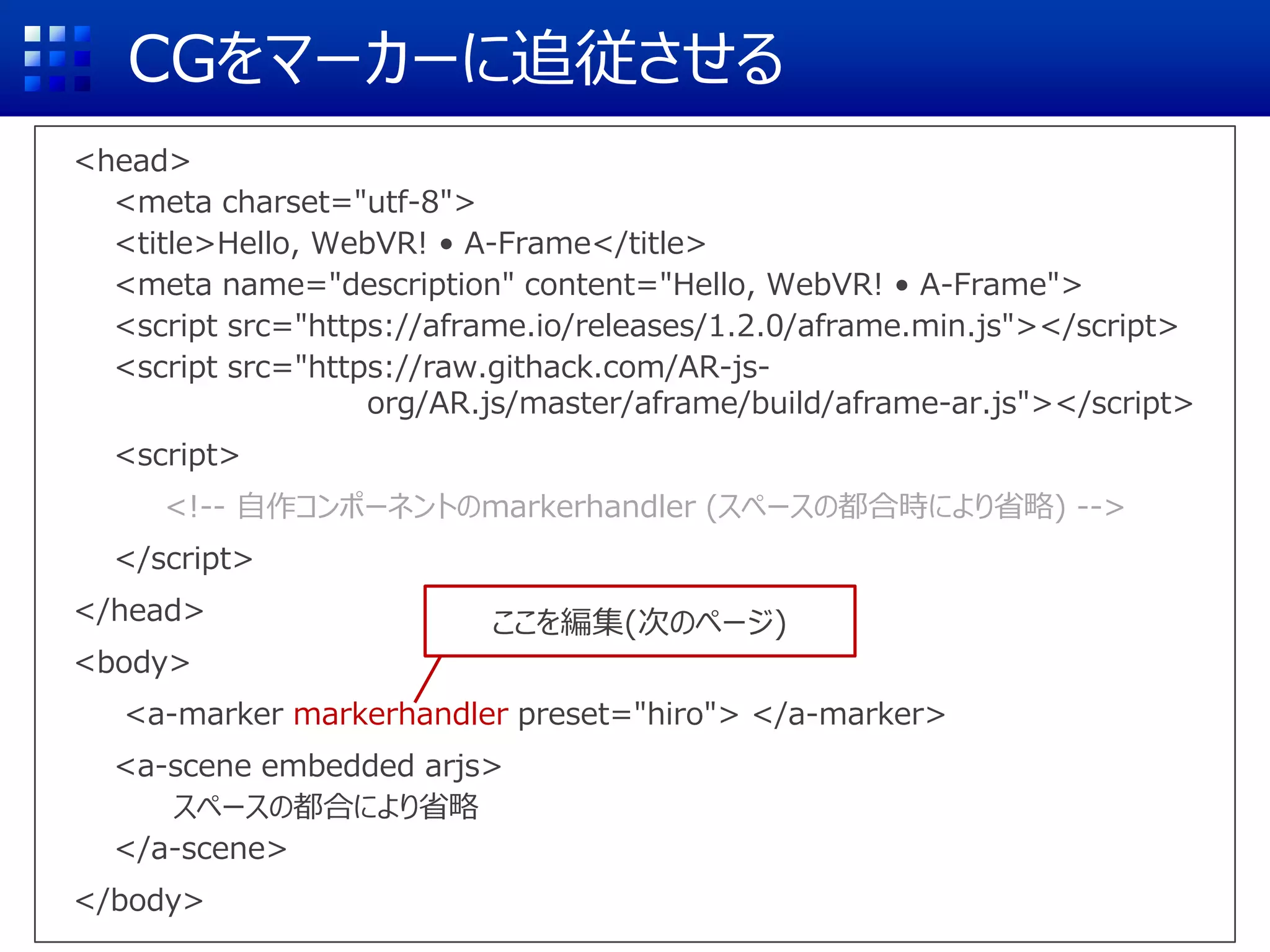

CGをマーカーに追従させる
<script>
schema: {
},
init: function () {
//マーカー検出イベントの設定(スペースの都合により省略)
},
}
});
</script>
一定周期でマーカーの位置・姿勢を取得し、CGの位置・姿勢に反映
CGをマーカーに追従させる(次のページ)

//もしマーカー追跡中ならば
if(this.isTracking){
//このスクリプトが適用されているオブジェクト(=マーカー)を取得
var marker=this.el.object3D;
//マーカーの位置を取得
var p = new THREE.Vector3();
marker.getWorldPosition(p);
//マーカーの姿勢(向き)を取得
var q = new THREE.Quaternion();
marker.getWorldQuaternion(q);
//AR表示に用いるオブジェクトの位置・姿勢に反映
var obj =this.data.arobject.object3D;
obj.position.set(p.x, p.y, p.z);
obj.quaternion.set ( q.x, q.y, q.z, q.w);
}
}
lesson13

<head>
<script>

</script>
</head>
<body>
スペースの都合により省略
</a-scene>
</body>
ここを編集(次のページ)

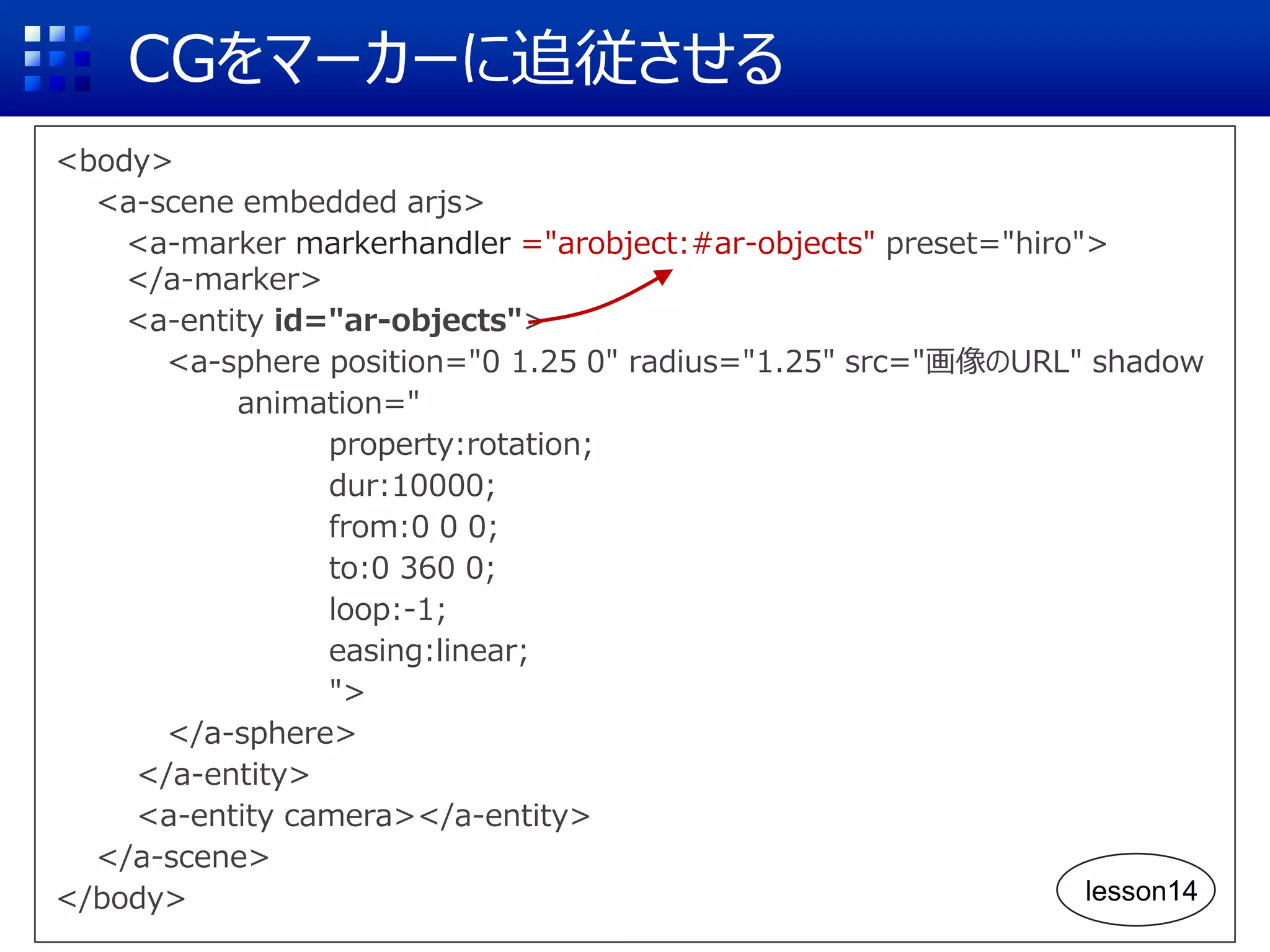

<body>
<a-marker markerhandler ="arobject:#ar-objects" preset="hiro">
</a-marker>
<a-sphere position="0 1.25 0" radius="1.25" src="画像のURL" shadow
animation="
property:rotation;
dur:10000;
from:0 0 0;
to:0 360 0;
loop:-1;
easing:linear;
">
</a-sphere>
</a-entity>
</a-scene>
</body> lesson14

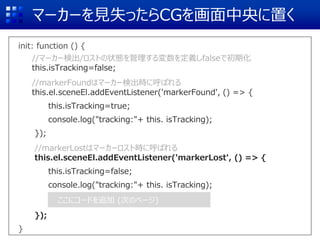

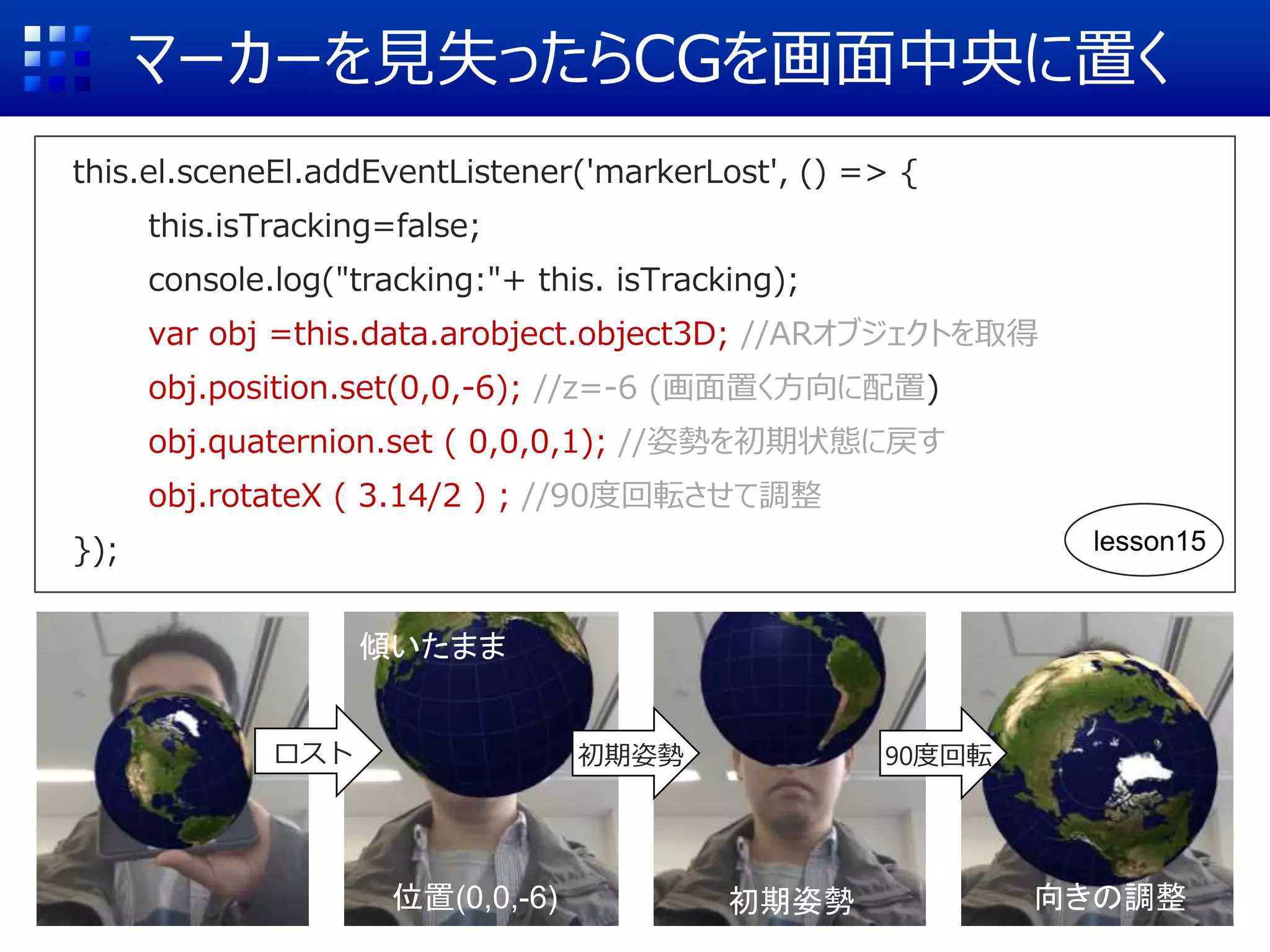

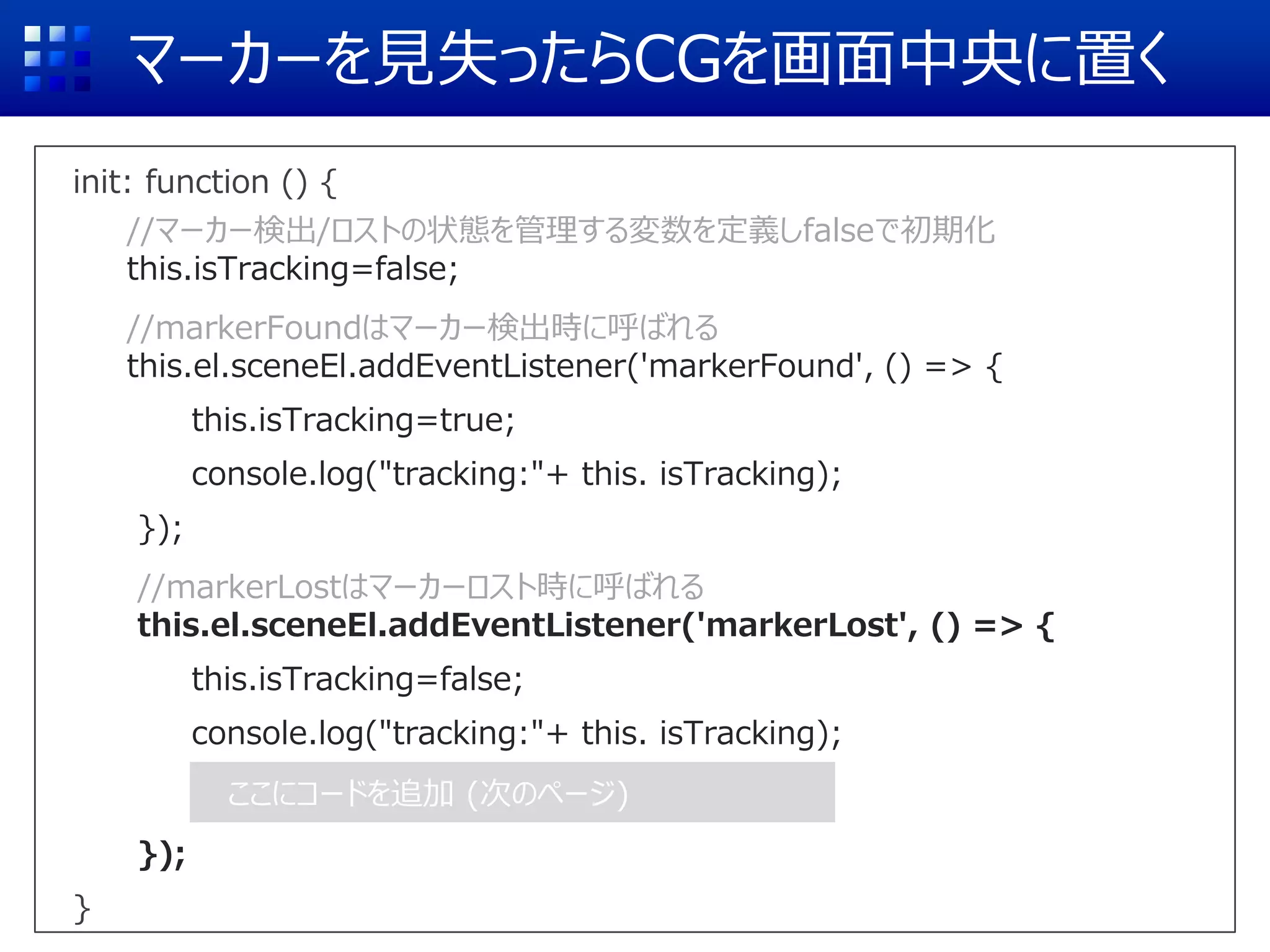

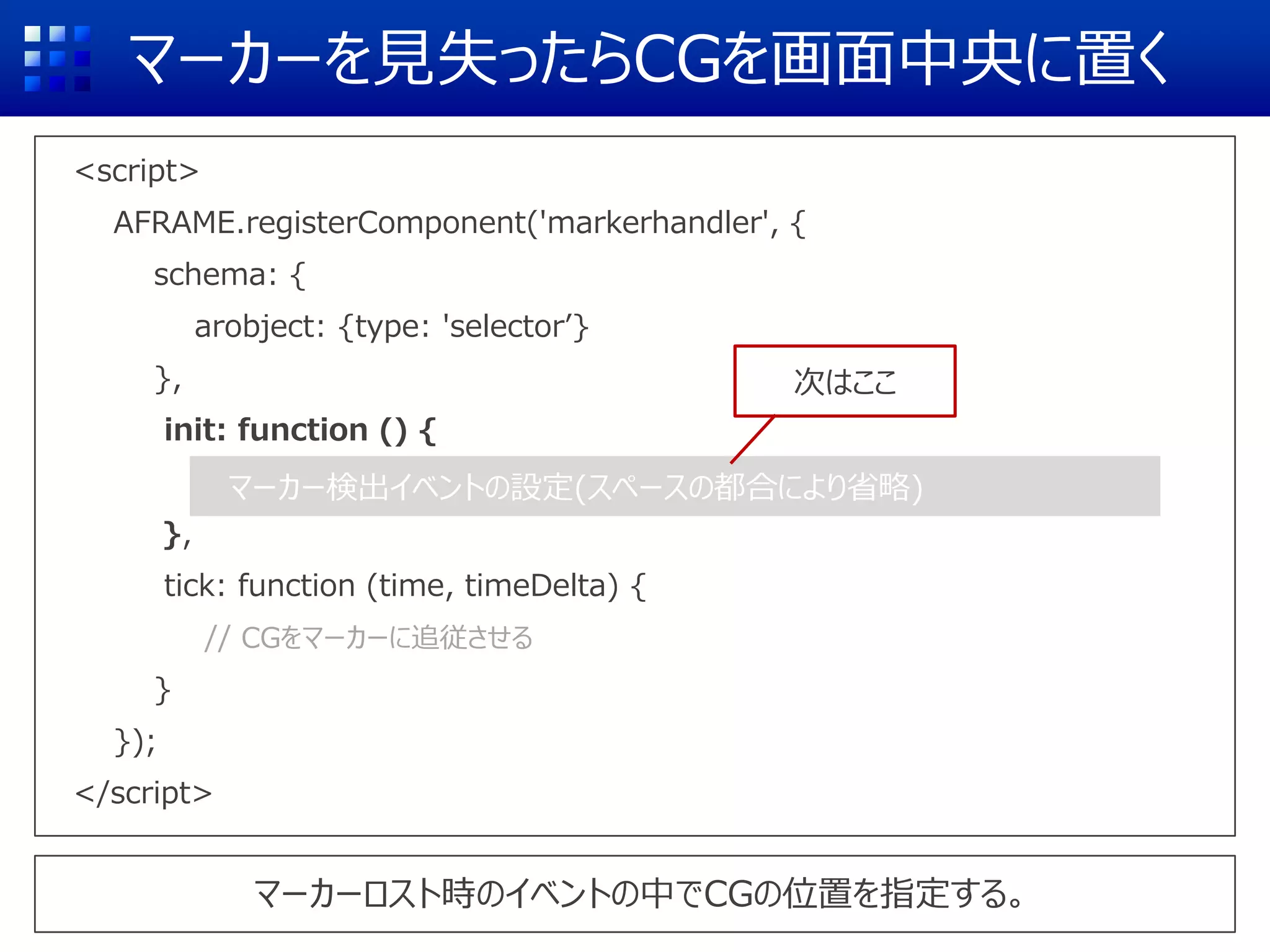

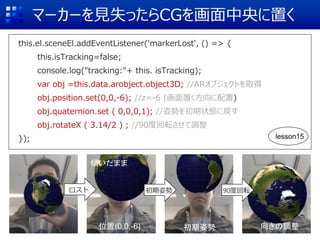

マーカーを見失ったらCGを画面中央に置く
<script>
schema: {
},
init: function () {
},
// CGをマーカーに追従させる
}
});
</script>
マーカーロスト時のイベントの中でCGの位置を指定する。
マーカー検出イベントの設定(スペースの都合により省略)
次はここ

init: function () {
//マーカー検出/ロストの状態を管理する変数を定義しfalseで初期化
//markerFoundはマーカー検出時に呼ばれる
this.el.sceneEl.addEventListener('markerFound', () => {
this.isTracking=true;
});
//markerLostはマーカーロスト時に呼ばれる
});
}
ここにコードを追加 (次のページ)

var obj =this.data.arobject.object3D; //ARオブジェクトを取得
obj.position.set(0,0,-6); //z=-6 (画面置く方向に配置)
obj.quaternion.set ( 0,0,0,1); //姿勢を初期状態に戻す
obj.rotateX ( 3.14/2 ) ; //90度回転させて調整
});
ロスト
位置(0,0,-6)
傾いたまま
初期姿勢
初期姿勢
90度回転
向きの調整
lesson15

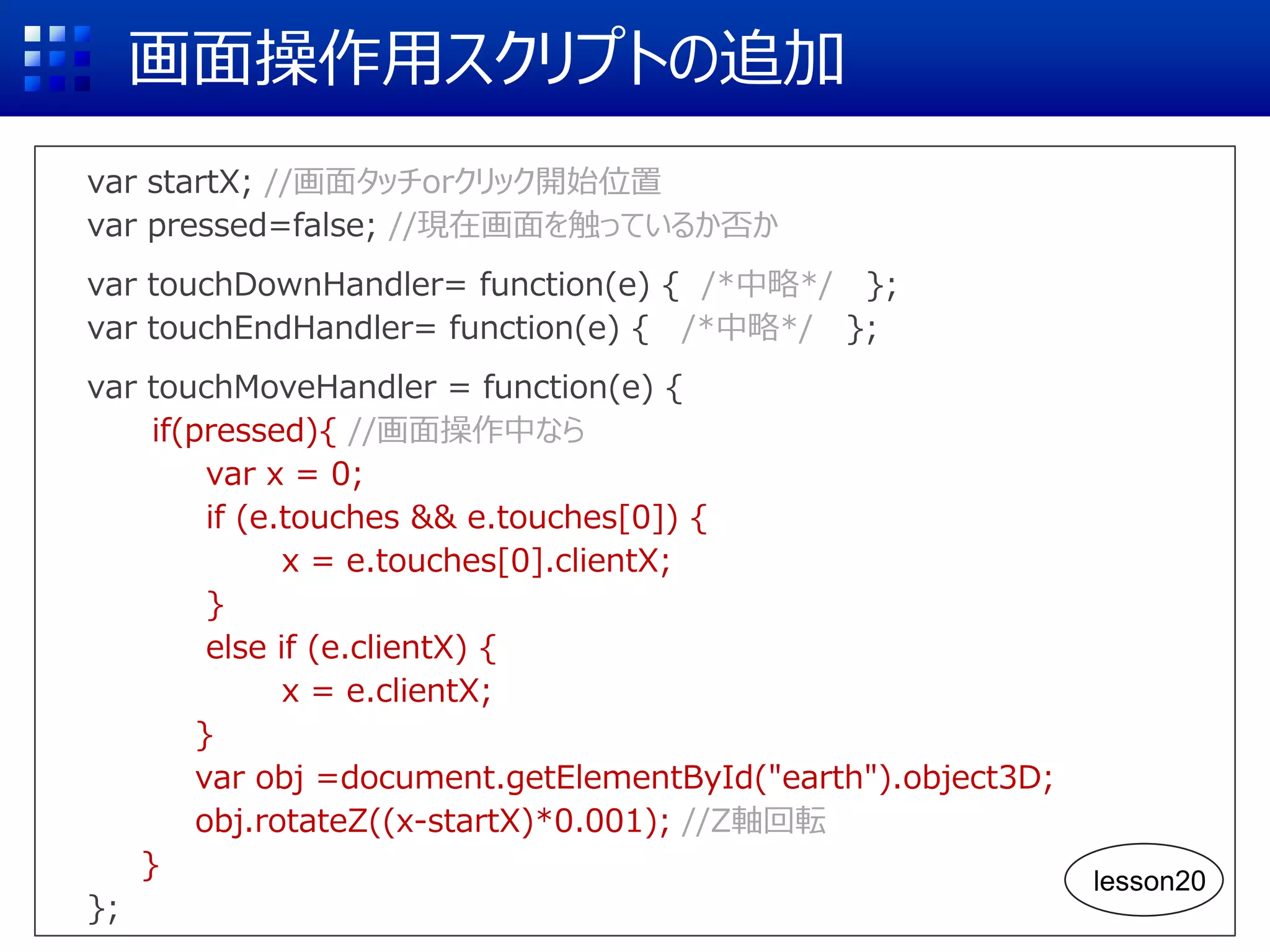

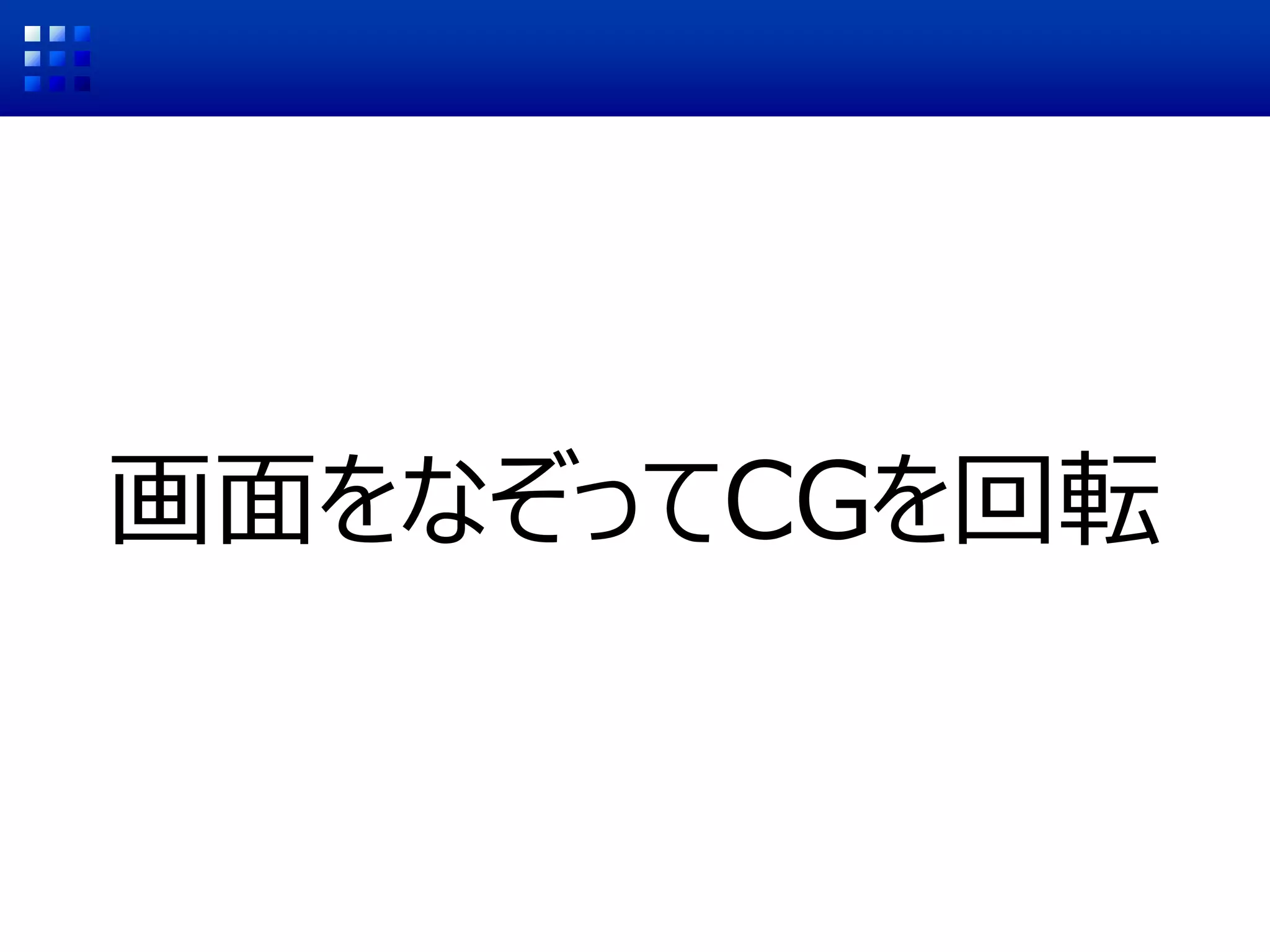

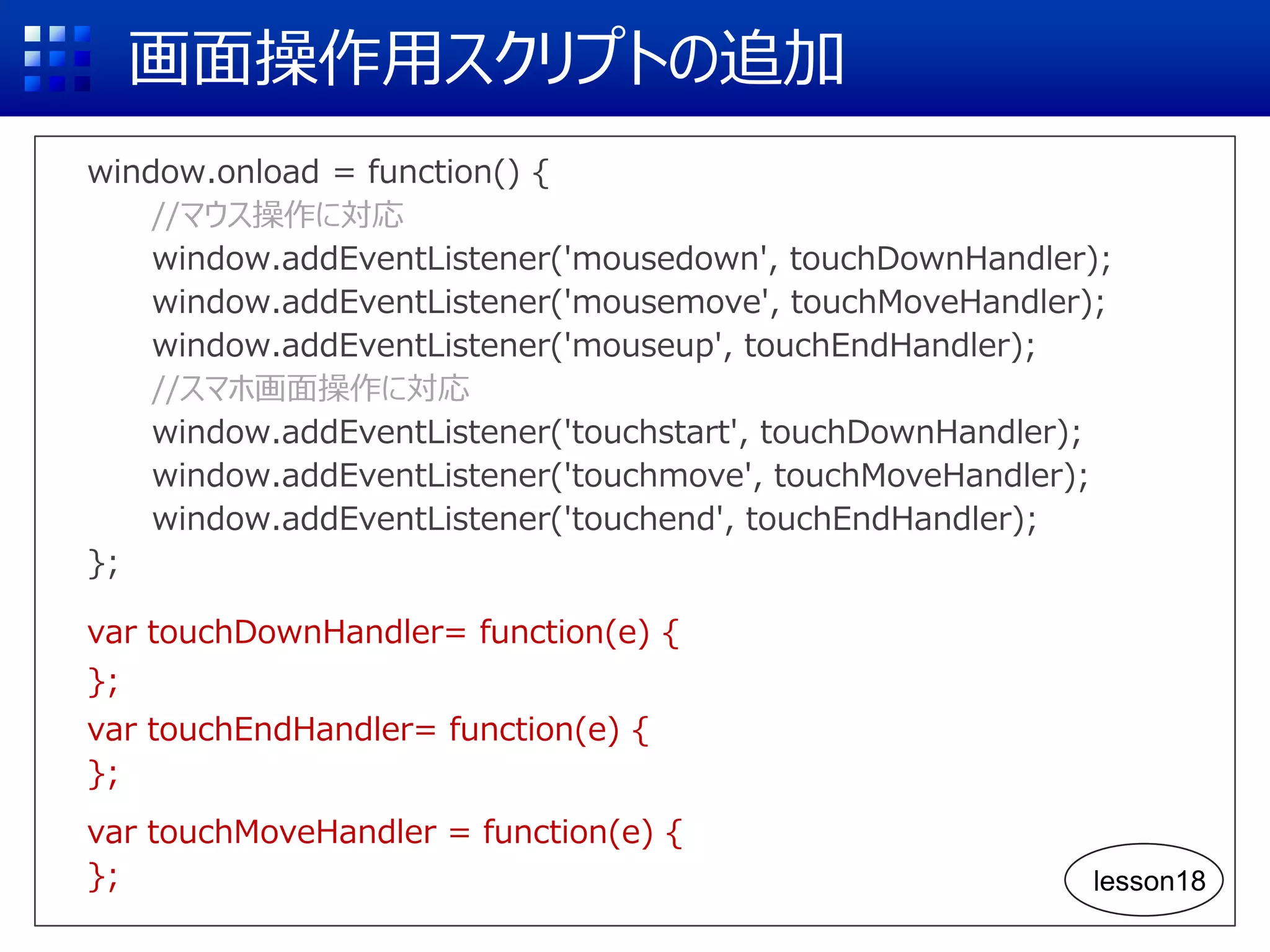

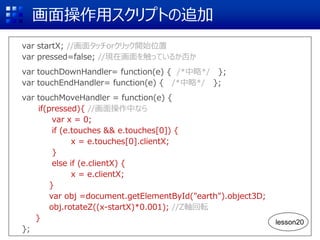

画面をなぞってCGを回転

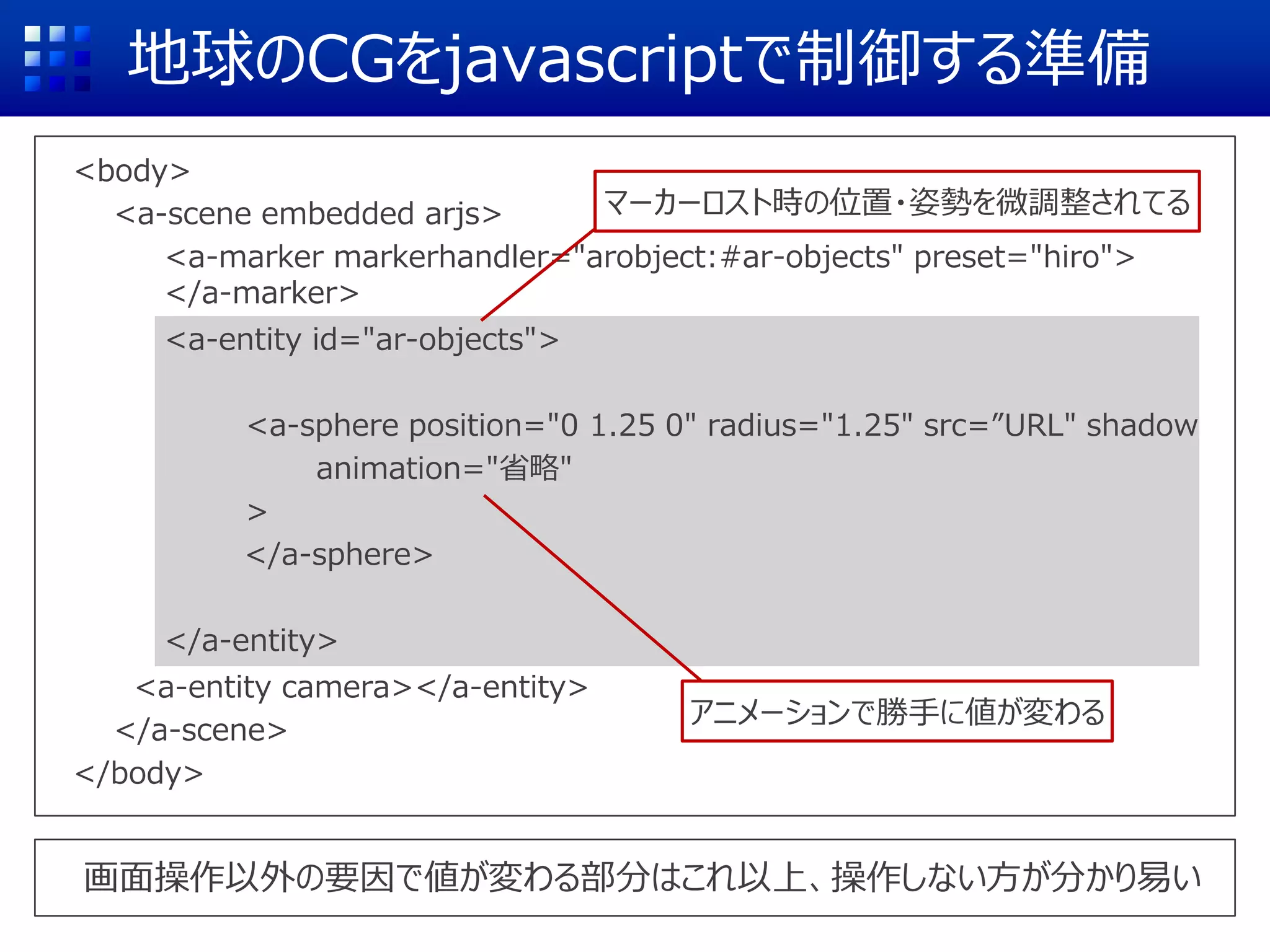

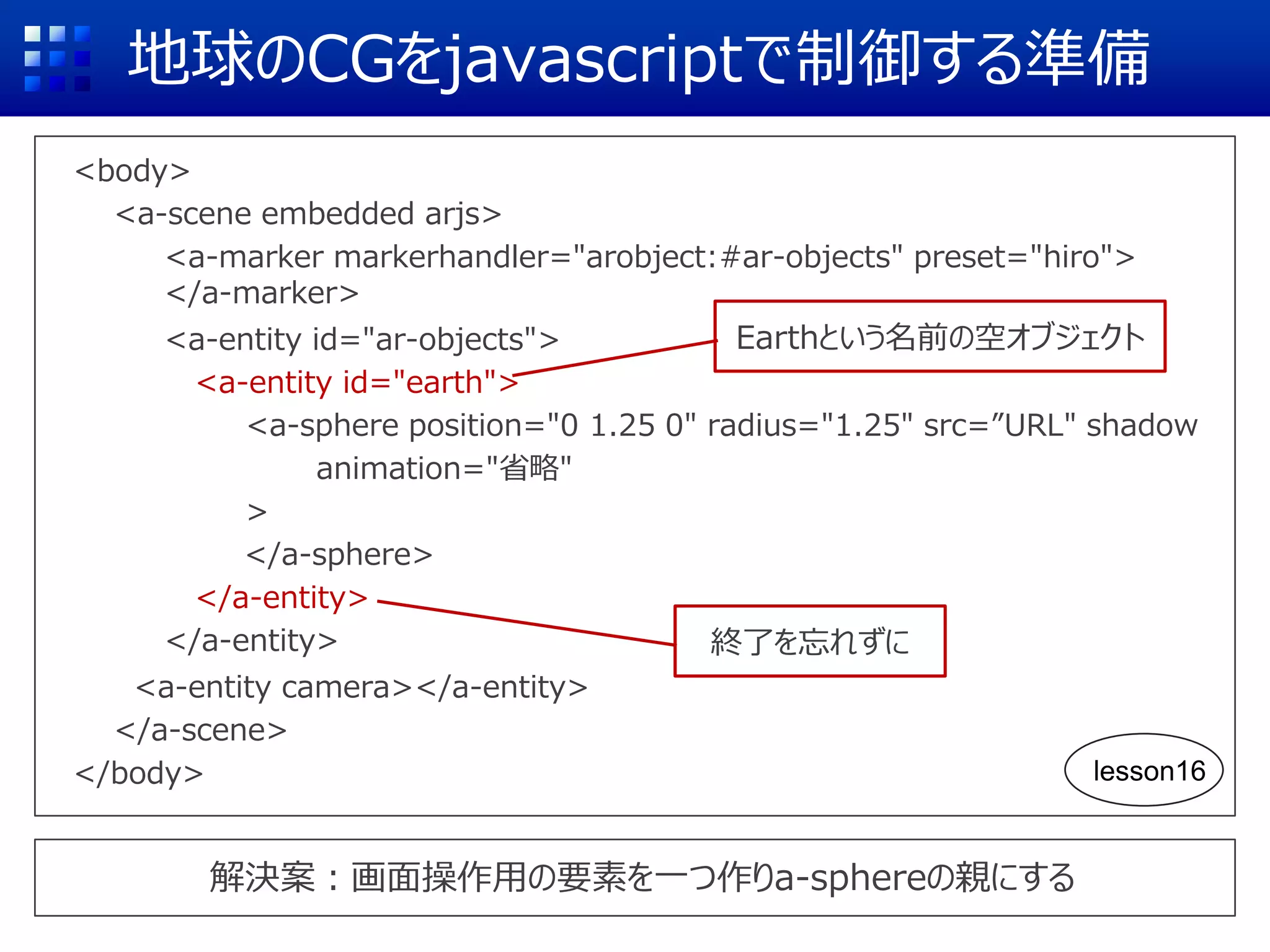

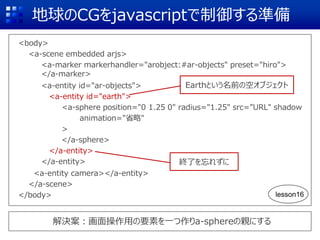

地球のCGをjavascriptで制御する準備
<body>
<a-marker markerhandler="arobject:#ar-objects" preset="hiro">
</a-marker>
<a-sphere position="0 1.25 0" radius="1.25" src=”URL" shadow
animation="省略"
>
</a-sphere>
</a-entity>
</a-scene>
</body>
画面操作以外の要因で値が変わる部分はこれ以上、操作しない方が分かり易い
アニメーションで勝手に値が変わる
マーカーロスト時の位置・姿勢を微調整されてる

地球のCGをjavascriptで制御する準備
<body>
<a-marker markerhandler="arobject:#ar-objects" preset="hiro">
</a-marker>
<a-entity id="earth">
<a-sphere position="0 1.25 0" radius="1.25" src=”URL" shadow
animation="省略"
>
</a-sphere>
</a-entity>
</a-entity>
</a-scene>
</body>
解決案：画面操作用の要素を一つ作りa-sphereの親にする
終了を忘れずに
Earthという名前の空オブジェクト
lesson16

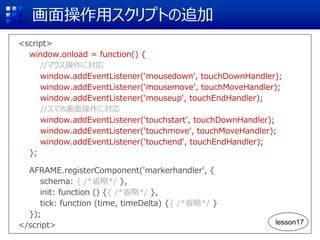

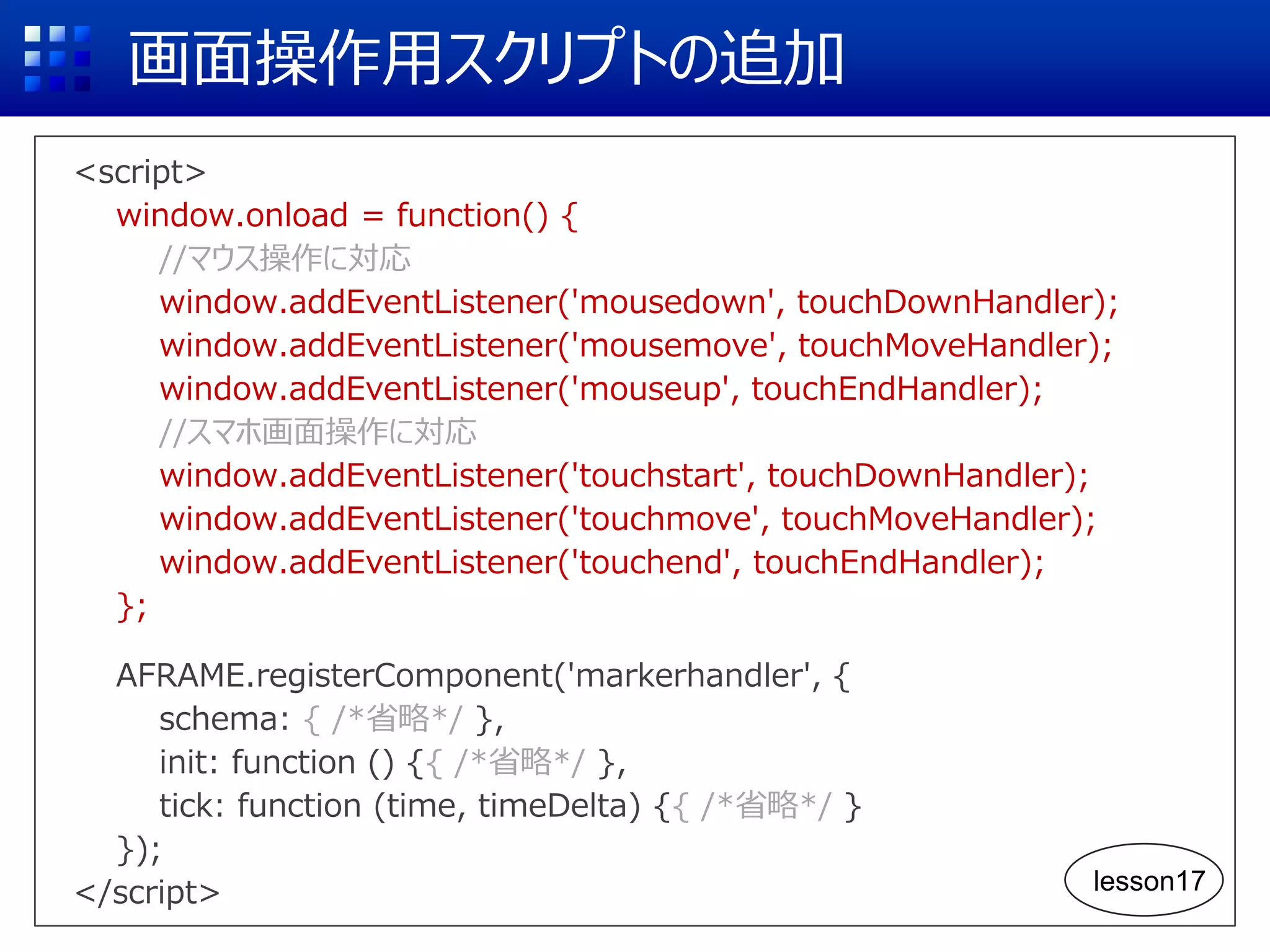

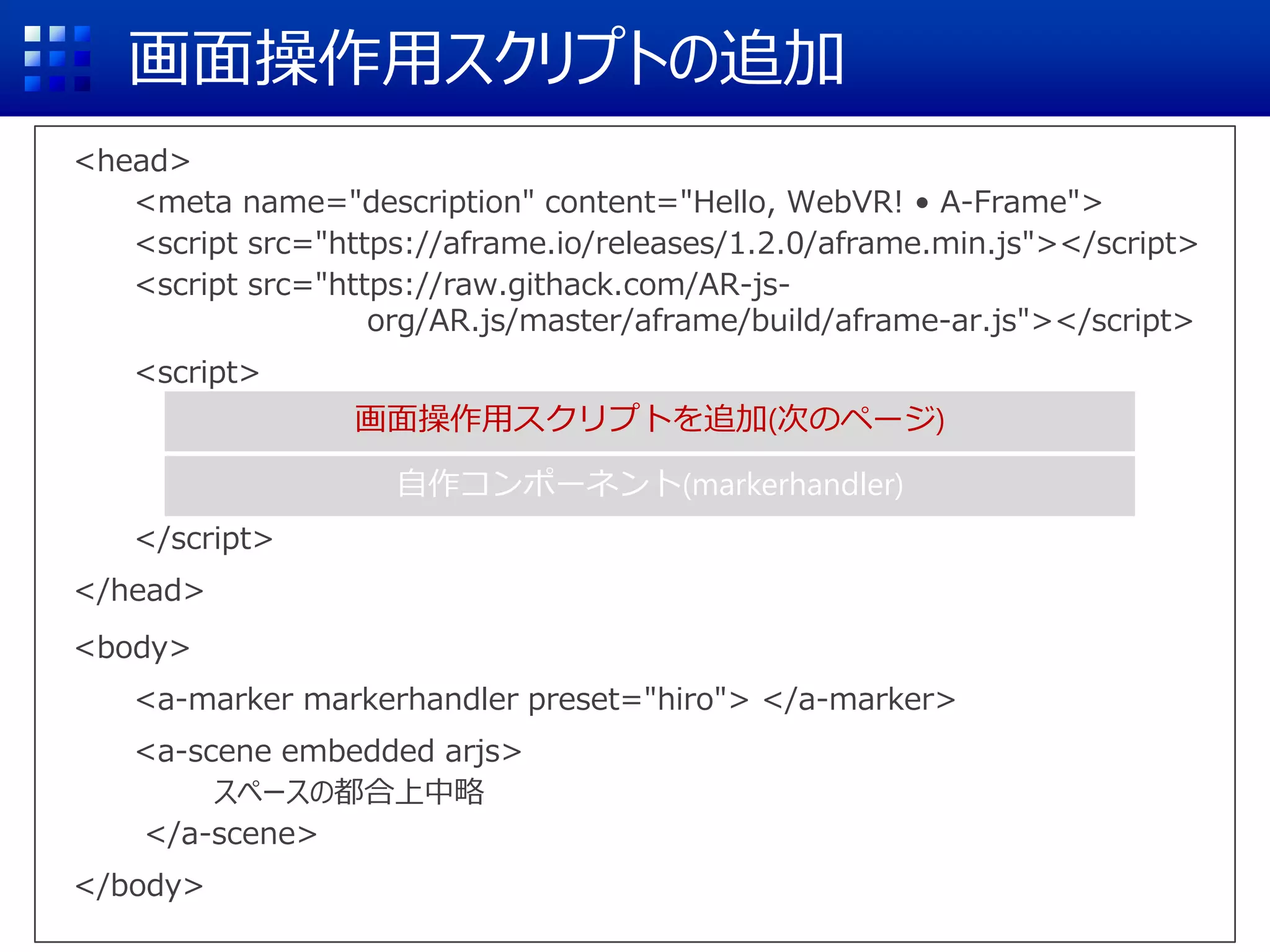

画面操作用スクリプトの追加
<head>
<script>
</script>
</head>
<body>
</a-scene>
</body>
自作コンポーネント(markerhandler)

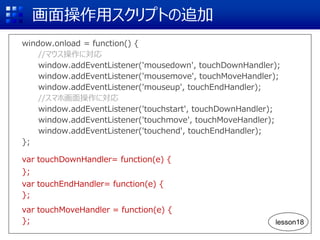

画面操作用スクリプトを追加(次のページ)

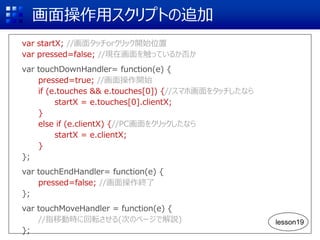

var startX; //画面タッチorクリック開始位置
var pressed=false; //現在画面を触っているか否か
var touchDownHandler= function(e) {
pressed=true; //画面操作開始
if (e.touches && e.touches[0]) {//スマホ画面をタッチしたなら
startX = e.touches[0].clientX;
}
else if (e.clientX) {//PC画面をクリックしたなら
startX = e.clientX;
}
};
var touchEndHandler= function(e) {
pressed=false; //画面操作終了
};
//指移動時に回転させる(次のページで解説)
};
lesson19

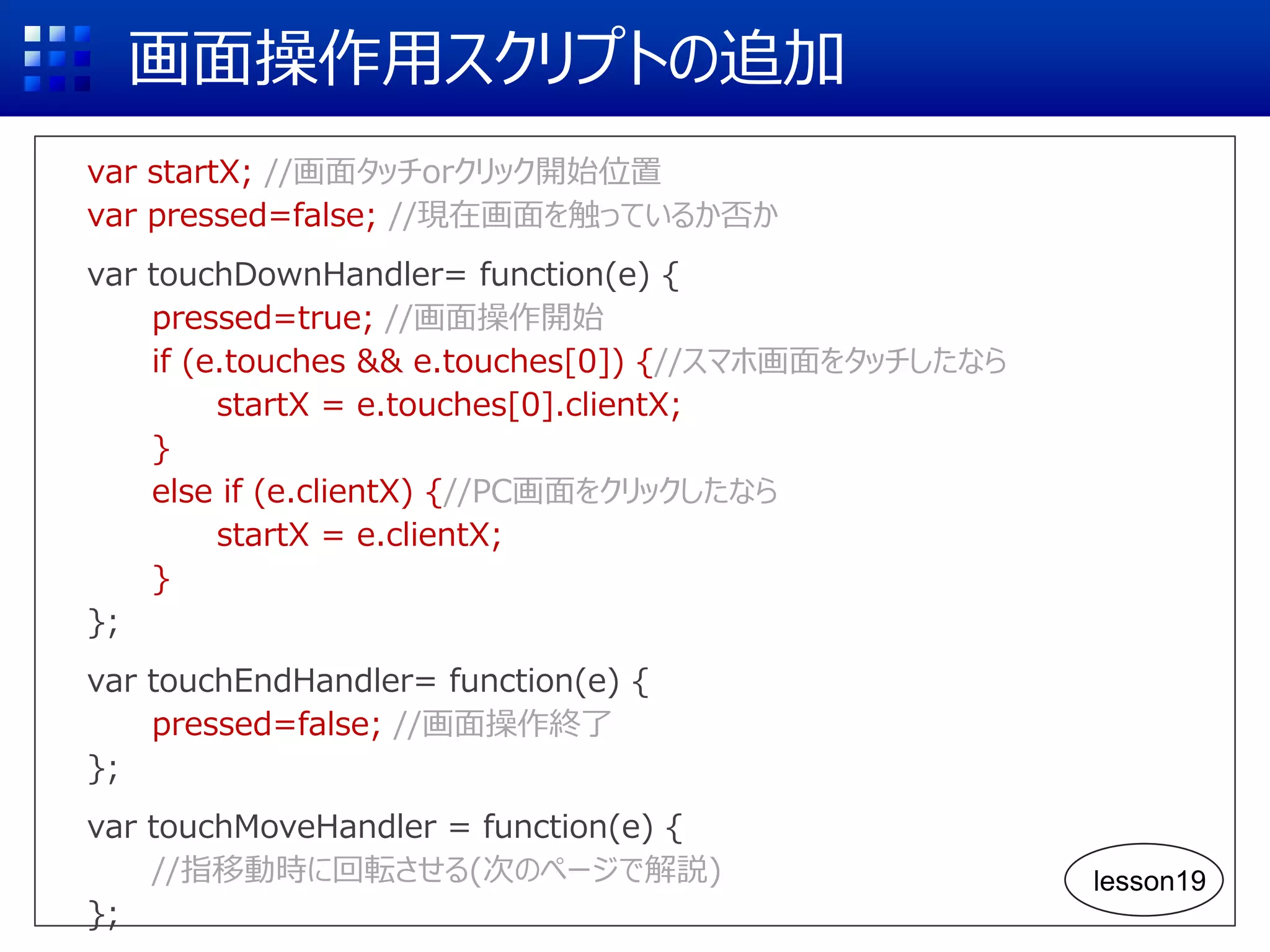

var startX; //画面タッチorクリック開始位置
var pressed=false; //現在画面を触っているか否か
var touchDownHandler= function(e) { /*中略*/ };
var touchEndHandler= function(e) { /*中略*/ };
if(pressed){ //画面操作中なら
var x = 0;
if (e.touches && e.touches[0]) {
x = e.touches[0].clientX;
}
else if (e.clientX) {
x = e.clientX;
}
var obj =document.getElementById("earth").object3D;
obj.rotateZ((x-startX)*0.001); //Z軸回転
}
};
lesson20

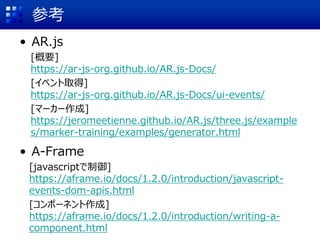

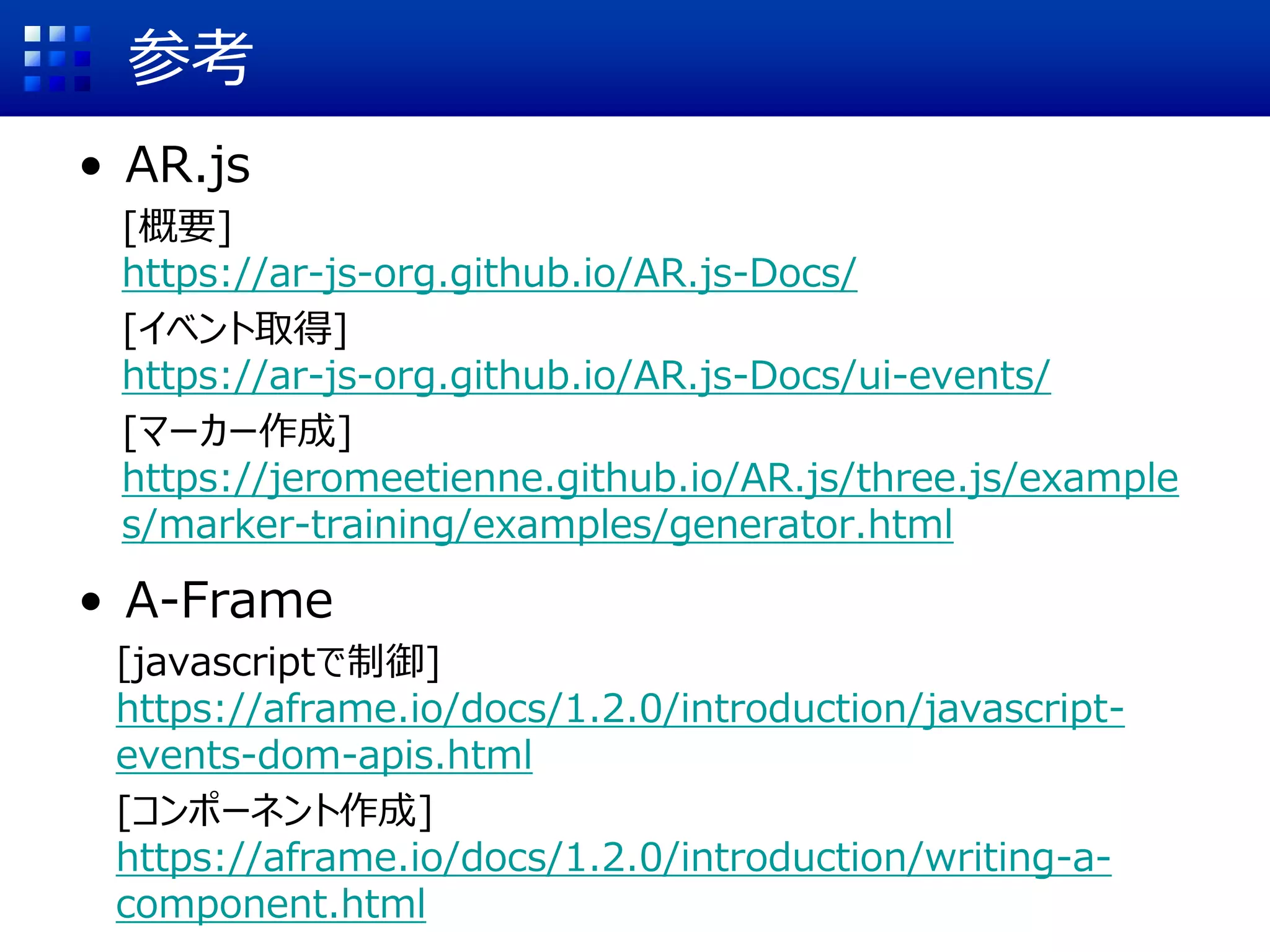

参考
• AR.js
[概要]
https://ar-js-org.github.io/AR.js-Docs/
[イベント取得]
https://ar-js-org.github.io/AR.js-Docs/ui-events/
[マーカー作成]
https://jeromeetienne.github.io/AR.js/three.js/example
s/marker-training/examples/generator.html
• A-Frame
[javascriptで制御]
https://aframe.io/docs/1.2.0/introduction/javascript-
events-dom-apis.html
[コンポーネント作成]
https://aframe.io/docs/1.2.0/introduction/writing-a-
component.html

AR-Frame x AR.js入門

More Related Content

What's hot

Similar to AR-Frame x AR.js入門

More from Takashi Yoshinaga

Recently uploaded

AR-Frame x AR.js入門
