2. vydáno 15. srpna 1961 – Vyloženo 15. února 1961

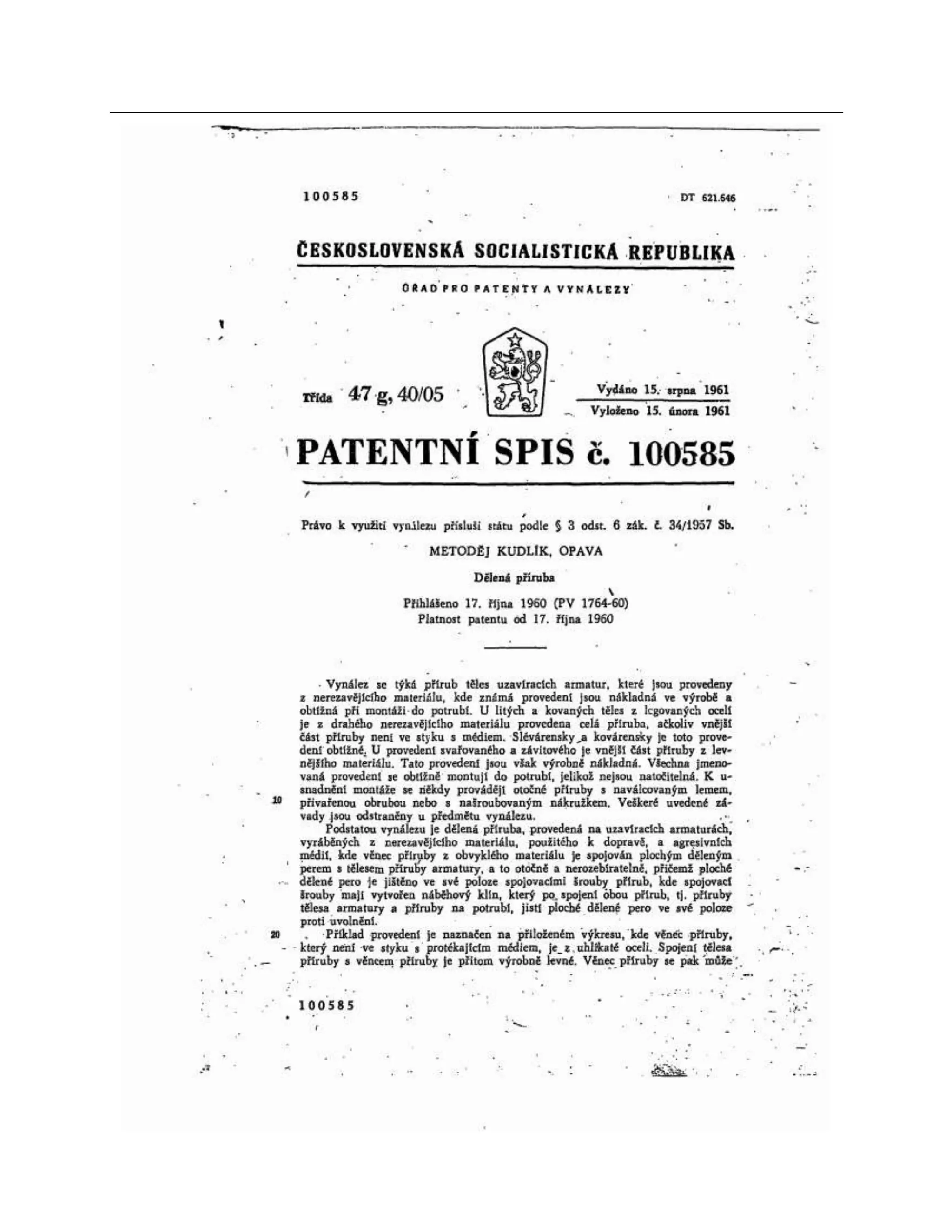

PATENTNÍ SPIs č.
100585
na 47 g4005 . .
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
METODĚJ KUDLÍK, OPAVA
Dělená příruba
Přihlášeno 17. října 1960 (PV 1764-60) Platnost patentu od
17. října 1960
· Vynález se týká přírub těles uzavíracích armatur, které jsou provedeny z nerezavějícího
materiálu, kde známá provedení jsou nákladná ve výrobě a obtížná při montáži, do potrubí. U
litých a kovaných těles z legovaných ocelí je z drahého nerezavějícího materiálu provedena
celá příruba, ačkoliv vnější část příruby není ve styku s médiem. Slévárensky a kovárensky je
toto provedení obtížné. U provedení svařovaného a závitového je vnější část příruby z
levnějšího materiálu. Tato provedení jsou však výrobně nákladná. Všechna jmenovaná
provedení se obtížně montují do potrubí, jelikož nejsou natočitelná. K usnadnění montáže se
někdy provádějí otočné příruby s naválcovaným lemem, 19 přivařenou obrubou nebo s
našroubovaným nákružkem. Veškeré uvedené závady jsou odstraněny u předmětu vynálezu. .
Podstatou vynálezu je dělená příruba, provedená na uzavíracích armaturách, vyráběných z
nerezavějícího materiálu, použitého k dopravě, a agresivních
médií, kde věnec z obvyklého materiálu je spojován plochým děleným
perem s tělesem příruby armatury, a to otočně a nerozebíratelně, přičemž ploché
dělené pero je jištěno ve své poloze spojovacími šrouby přírub, kde spojovací
šrouby mají vytvořen náběhový klín, který po spojení obou přírub, tj. příruby
tělesa armatury a příruby na potrubí, jistí ploché dělené pero ve své poloze proti
uvolnění.
20 Příklad provedení je naznačen na přiloženém výkresu, kde věnec příruby,
– který není ve styku s protékajícím médiem, je. uhlíkaté oceli. Spojení tělesa
československá socialistickÁ
5. 2 100585
kolem tělesa příruby otáčet. Tím je umožněno namontovåní uzavírací nebo jiné armatury do
nejvýhôdnější polohy. Při použití pevných přírub na potrubí bude i snadné provedení montáže
vlastní armatury. · · · · · ·
Předmět vynálezu je znázorněn v osovém řezu podle obr. 1 v celkovém uspořádání, v obr.
2 ve zvětšeném měřítku s upevňovacími šrouby a přírubou . potrubí. Do drážky tělesa příruby 3
zapadá ploché pero 2, které objímá dno drážky. Svou výškou přesahuje hloubku drážky a
zapadá do drážky věnce příruby 1. Pro usnadnění montáže má drážka ve věnci příruby 1
hloubku větší, než je výška pera 2. Ploché pero 2 je vyrobeno jako dělený kroužek. Při mon- -
táži se zdeformuje tak, aby prošlo otvorem věnce příruby 1. Zasouvá se tak da- leko, až
zapadne do drážky. Rozepne se na průměr otvoru věnce příruby 1. V tomto stavu se nasadí na
těleso příruby . Věněc příruby1 se zasouvá na - těleso příruby 1 tak daleko, až ploché pero 2
zapadne do drážky tělesa příruby · 3. Po provedeném spojení přírub se zasunou spojovací
šrouby , mající dřík opatřen klínovitým náběhem, který při sešroubování obou přírub jistí ploché
dělené pero 2 ve své poloze.
Uzavírací armatura otočně nastavitelná při zamontování do potrubí se zajistí do nastavené
polohy tím, že se dotáhnou spojovací šrouby. -
Před më t p at e n t u
Dělená příruba na tělesech uzavíracích armatur, vyznačená tím, je věnec příruby (1) je
spojen plochým děleným perem (2) s tělesem příruby (3) armatury otočně a nerozebíratelně,
přičemž ploché dělené pero (2) je jištěno ve své poloze spojovacími šrouby (4) s vytvořenými
klínovými náběhy (5).
