českoslovENSKA socIALISTICKÁ
REPUBLIKA
Třída 86 g, /15
Vydáno 15. září 1961 Vyloženo 15. března 1961
PATENTNÍ SPIS č. 100842
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
FRANTIŠEK JASANSKÝ, JOSEF JAROLÍM, JOSEF HOLEČEK a
PETR PROKOPIČ, všichni VARNSDORF
KA N E T A
Přihlášeno . října 1959 (PV 5735-59) Platnost patentu od . října 1959
Předmětem vynálezu je kaneta, jejíž tělo je vytvořeno z trubičky, čímž se
podstatně prodlužuje návin.
Dosud používané kanety jak na mechanických, tak na automatických stavech jsou
zhotovovány ze dřeva nebo papíru. V důsledků toho musí mít tělo kanety poměrně
značný průměr 8-14 mm), který podstatně snižuje využití prostoru člunku. Délka niti na
kanetě je poměrně malá a má za následek nízkou produktivitu práce tkaní i kanetování.
Tyto nevýhody se odstraňují podle vynálezu tím, že kaneta sestává z trubičky malého
průměru, s výhodou kovové, která je zalita do hlavy, s výhodou z umělé hmoty, která je
opatřena ocelovými záchytnými kroužky 3 pro uchycení do kleštiny v člunku. Spička
kanety je opatřena kuličkou k usnadnění nasazení kanety do unášečů kanetovacích
strojů . a k zlepšení odvíjení z malého průměru kanety. Hlavní výhodou tohoto
uspořádání je zvětšení délky útku na kanetě o 30-100% podle druhu používaných
kanet, čímž se sníží počet výměn cívek a umožní přechod na větší pracovní úsek u
tkalců a nabíječek na mechanických stavech. Stejným způsobem se projeví též při
kanetování. .

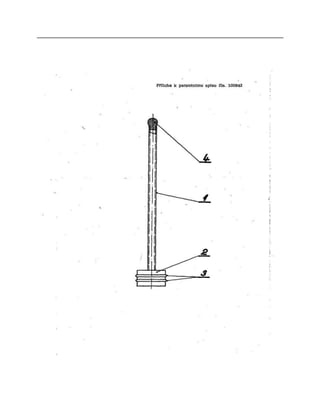

Příklad provedení kanety podle vynálezu je znázorněn na výkresu. Kaneta sestává z
kovové trubičky 1 o průměru asi 5 mm, která je zalita do hlavy 2 z umělé hmoty. Hlava 2
je opatřena ocelovými záchytnými kroužky 3 pro uchycení do kleštiny v člunku. Na

3. špičce kanety je

5. 2 100842
nasazena kulička 4 k usnadnění nåsazení kanety do unášeče kanetova
cích strojů a k zlepšení odvíjení z malého průměru kanety. Při použití
na mechanických stavech se předpokládá přizpůsobení kleštim člunku obdobně jako na
automatických stavech pouze se dvěma zářezy.
Předmět patentu
- Kaneta vyznačená tím, že sestává z trubičky 1] malého průměru,
s výhodou kovové, opatřené na špičce kuličkou (4), a druhým koncem zalité do hlavy (2) kanety.
Severografia, n. p, závod 03

7. 100842
Příloha k patentnímu spisu čís.
