2. 19

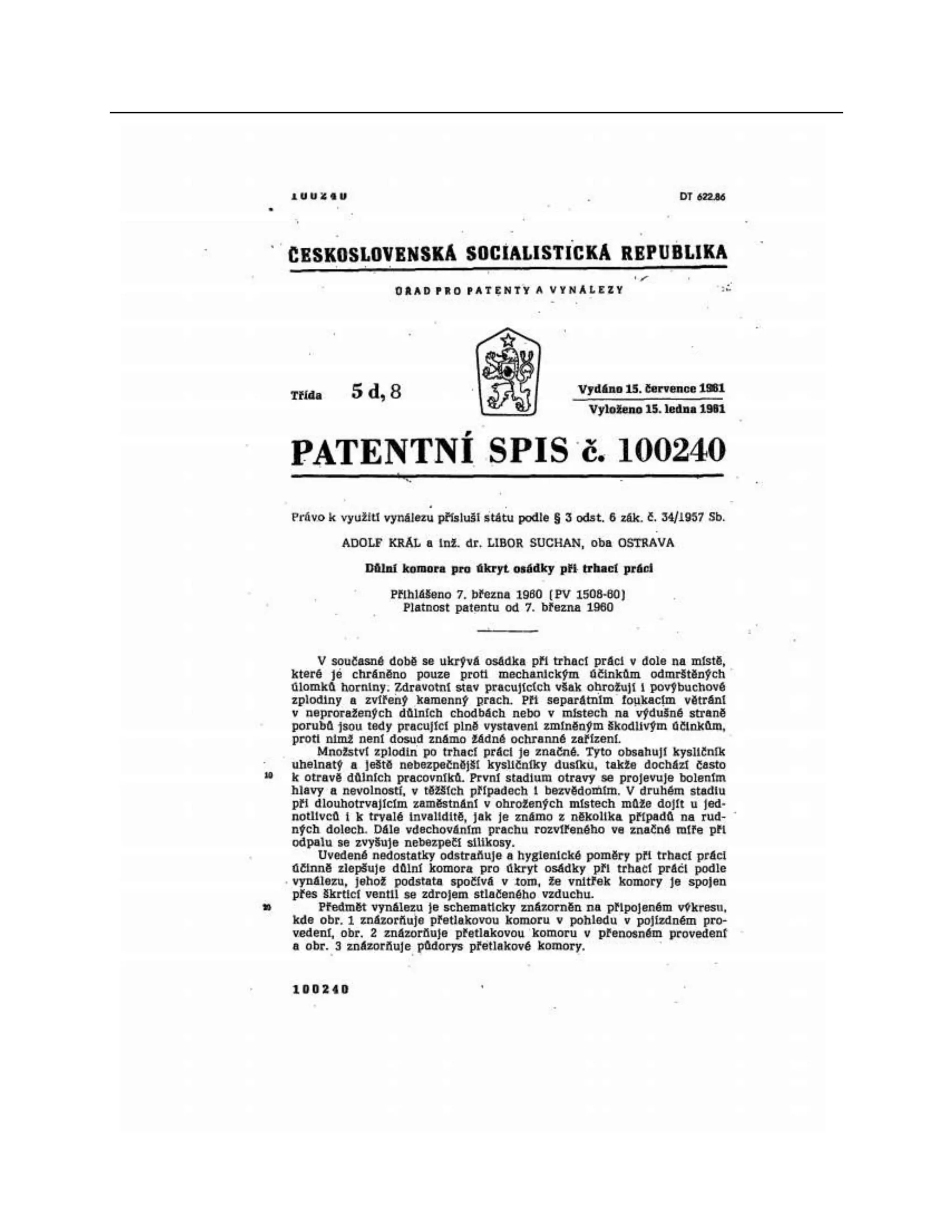

Třída 5 8 - Vydáno 15. července 1961 Vyloženo 15. ledna 1961
PATENTNÍ spis č.
100210
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
ADOLF KRÁL a inž. dr. LIBOR SUCHAN, oba OSTRAVA
Důlní komora pro úkryt osádky při trhací práci
Přihlášeno . března 1960 (PV 1508-60) Platnost patentu od . března 1960
V současné době se ukrývá osádka při trhací práci v dole na místě, které chráněno pouze proti
mechanickým účinkům odmrštěných úlomků horniny: Zdravotní stav pracujících však ohrožují i
povýbuchové zplodiny a zvířený kamenný prach. Při separátním foukacím větrání v neproražených
důlních chodbách nebo v místech na výdušné straně porubů jsou tedy pracující plně vystaveni zmíněným
škodlivým účinkům, proti nimž není dosud známo žádné ochranné zařízení.
Množství zplodin po trhací práci je značné. Tyto obsahují kysličník
uhelnatý a ještě nebezpečnější kysličníky dusíku, takže dochází často
k otravě důlních pracovníků. První stadium otravy se projevuje bolením hlavy a nevolností, v těžších
případech i bezvědomím. V druhém stadiu při dlouhotrvajícím zaměstnání v ohrožených místech může
dojít u jednotlivců i k trvalé invaliditě, jak je známo z několika případů na rudných dolech. Dále
vdechováním prachu rozvířeného ve značné míře při odpalu se zvyšuje nebezpečí silikosy.
Uvedené nedostatky odstraňuje a hygienické poměry při trhací práci účinně zlepšuje důlní komora
pro úkryt osádky při trhací práci podle
- vynálezu, jehož podstata spočívá v tom, že vnitřek komory je spojen
přes škrticí ventil se zdrojem stlačeného vzduchu.
Předmět vynálezu je schematicky znázorněn na připojeném výkresu, kde obr. 1 znázorňuje
přetlakovou komoru v pohledu v pojízdném provedení, obr. 2 znázorňuje přetlakovou komoru v
přenosném provedení a obr. 3 znázorňuje půdorys přetlakové komory.
3.
4. 2 • 100240
Důlní přetlaková komora podle vynálezu pro úkryt osádky při trhací práci se zhotoví ze dřeva nebo z
jiného náhradního materiálu buď ve formě pojízdného vozíku, nebo přenosného úkrytu. V přetlakové
komoře jsou sedátka 1 pro osádku“ včetně střelmistra. Na jedné stěně komory se umístí redukční nebo
škrticí ventil 2 s přípojkou na zdroj stlačeného vzduchu. Komora se uzavírá dvířky 3. -
Přetlaková komora se umístí na vhodném místě a přemisťuje se s postupem pracoviště. Před
odpalem vejdou pracovníci dovnitř komory, zavřou dvířka 3 a pootevřou přívod stlačeného vzduchu 2.
Tím se uvnitř komory vytvoří malý přetlak, takže vzduch uniká z komory netěsnostmi ven a tím zabraňuje
vnikání zplodin po trhací práci a prachu dovnitř komory. Pracovníci setrvají v úkrytu předepsanou dobu,
která je dostačující k tomu, aby zplodiny po trhací práci prošly kolem úkrytu. Do úkrytu se zavede, konec
odpalovacího vedení, pokud střelmistr neprovádí trhací práci z vtažné strany.
Předmět patentu
Důlní komora pro úkryt osádky při trhací práci, vyznačená tím, že
vnitřek komory je spojen přes škrticí ventil se zdrojem stlačeného vzduchu.
