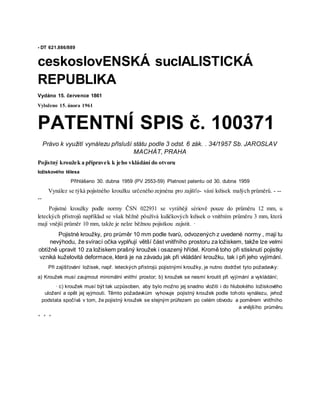

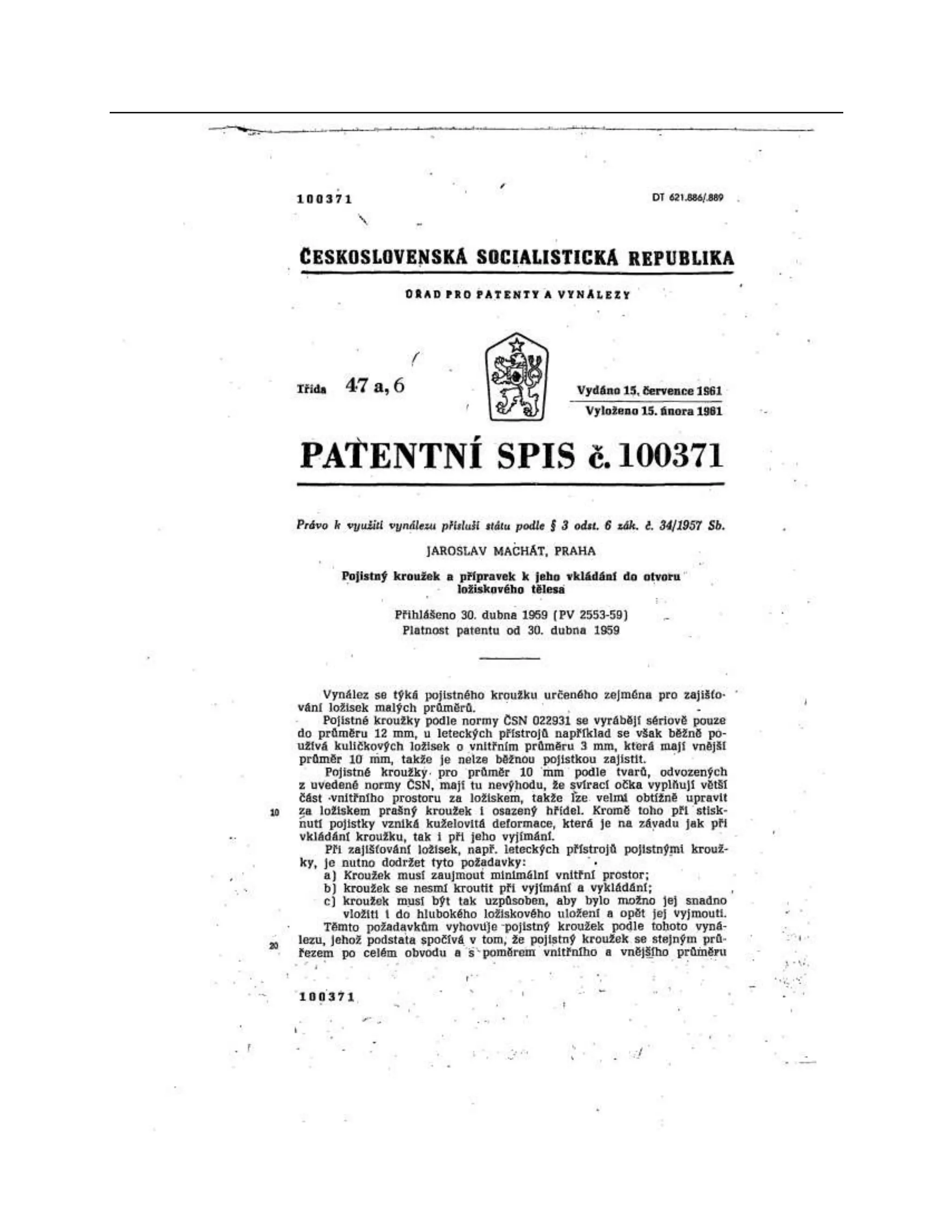

2. - DT 621.886/889
ceskoslovENSKÁ sucIALISTICKÁ
REPUBLIKA
Vydáno 15. července 1861
Vyloženo 15. února 1961
PATENTNÍ SPIS č. 100371
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb. JAROSLAV
MACHÁT, PRAHA
Pojistný kroužek a přípravek k jeho vkládání do otvoru
ložiskového tělesa
Přihlášeno 30. dubna 1959 (PV 2553-59) Platnost patentu od 30. dubna 1959
Vynález se týká pojistného kroužku určeného zejména pro zajišťo- vání ložisek malých průměrů. - --
--
Pojistné kroužky podle normy ČSN 022931 se vyrábějí sériově pouze do průměru 12 mm, u
leteckých přístrojů například se však běžně pöužívá kuličkových ložisek o vnitřním průměru 3 mm, která
mají vnější průměr 10 mm, takže je nelze běžnou pojistkou zajistit. ·
Pojistné kroužky, pro průměr 10 mm podle tvarů, odvozených z uvedené normy , mají tu
nevýhodu, že svírací očka vyplňují větší část vnitřního prostoru za ložiskem, takže lze velmi
obtížně upravit 10 za ložiskem prašný kroužek i osazený hřídel. Kromě toho při stisknutí pojistky
vzniká kuželovitá deformace, která je na závadu jak při vkládání kroužku, tak i při jeho vyjímání.
Při zajišťování ložisek, např. leteckých přístrojů pojistnými kroužky, je nutno dodržet tyto požadavky:
a) Kroužek musí zaujmout minimální vnitřní prostor; b) kroužek se nesmí kroutit při vyjímání a vykládání;
· c) kroužek musí být tak uzpůsoben, aby bylo možno jej snadno vložiti i do hlubokého ložiskového
uložení a opět jej vyjmouti. Těmto požadavkům vyhovuje pojistný kroužek podle tohoto vynálezu, jehož
podstata spočívá v tom, že pojistný kroužek se stejným průřezem po celém obvodu a poměrem vnitřního
a vnějšího průměru
* * *
3.

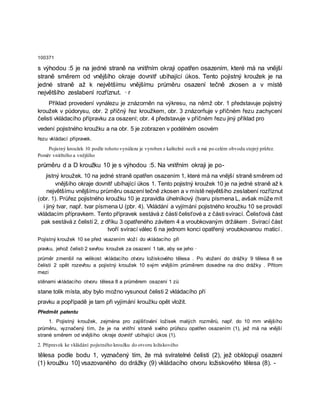

4. 100371
s výhodou :5 je na jedné straně na vnitřním okraji opatřen osazením, které má na vnější
straně směrem od vnějšího okraje dovnitř ubíhající úkos. Tento pojistný kroužek je na
jedné straně až k největšímu vnějšímu průměru osazení tečně zkosen a v místě
největšího zeslabení rozříznut. · r

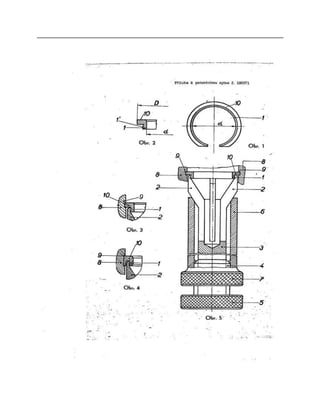

Příklad provedení vynálezu je znázorněn na výkresu, na němž obr. 1 představuje pojistný
kroužek v půdorysu, obr. 2 příčný řez kroužkem, obr. 3 znázorňuje v příčném řezu zachycení
čelisti vkládacího přípravku za osazení; obr. 4 představuje v příčném řezu jiný příklad pro
vedení pojistného kroužku a na obr. 5 je zobrazen v podélném osovém
řezu vkládací přípravek.

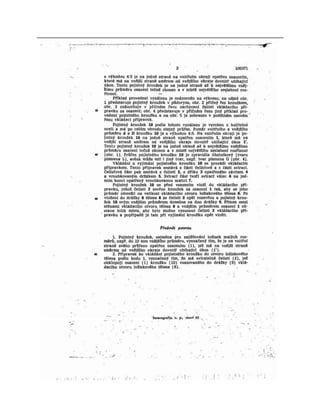

Pojistný kroužek 10 podle tohoto vynálezu je vyroben z kalitelné oceli a má po celém obvodu stejný průřez.
Poměr vnitřního a vnějšího
průměru d a D kroužku 10 je s výhodou :5. Na vnitřním okraji je po-
jistný kroužek. 10 na jedné straně opatřen osazením 1, které má na vnější straně směrem od
vnějšího okraje dovnitř ubíhající úkos 1. Tento pojistný kroužek 10 je na jedné straně až k
největšímu vnějšímu průměru osazení tečně zkosen a v místě největšího zeslabení rozříznut
(obr. 1). Průřez pojistného kroužku 10 je zpravidla úhelníkový (tvaru písmena L, avšak může mít
i jiný tvar, např. tvar písmena U (pbr. 4). Vkládání a vyjímání pojistného kroužku 10 se provádí
vkládacím přípravkem. Tento přípravek sestává z části čelisťové a z části svírací. Čelisťová část
pak sestává z čelistí 2, z dříku 3 opatřeného závitem 4 a vroubkovaným držákem . Svírací část
tvoří svírací válec 6 na jednom konci opatřený vroubkovanou maticí .
Pojistný kroužek 10 se před vsazením vloží do vkládacího pří
pravku, jehož čelisti 2 sevřou kroužek za osazení 1 tak, aby se jeho ·
průměr zmenšil na velikost vkládacího otvoru ložiskového tělesa . Po vložení do drážky 9 tělesa 8 se
čelisti 2 opět rozevřou a pojistný kroužek 10 svým vnějším průměrem dosedne na dno drážky . Přitom
mezi
stěnami vkládacího otvoru tělesa 8 a průměrem osazení 1 zů
stane tolik místa, aby bylo možno vysunout čelisti 2 vkládacího pří
pravku a popřípadě je tam při vyjímání kroužku opět vložit.
Předmět patentu
1. Pojistný kroužek, zejména pro zajišťování ložisek malých rozměrů, např. do 10 mm vnějšího
průměru, vyznačený tím, že je na vnitřní straně svého průřezu opatřen osazením (1), jež má na vnější
stranè směrem od vnějšího okraje dovnitř ubíhající úkos (1).
2. Přípravek ke vkládání pojistného kroužku do otvoru ložiskového
tělesa podle bodu 1, vyznačený tím, že má svíratelné čelisti (2), jež obklopují osazení
(1) kroužku 10] vsazovaného do drážky (9) vkládacího otvoru ložiskového tělesa (8). -
