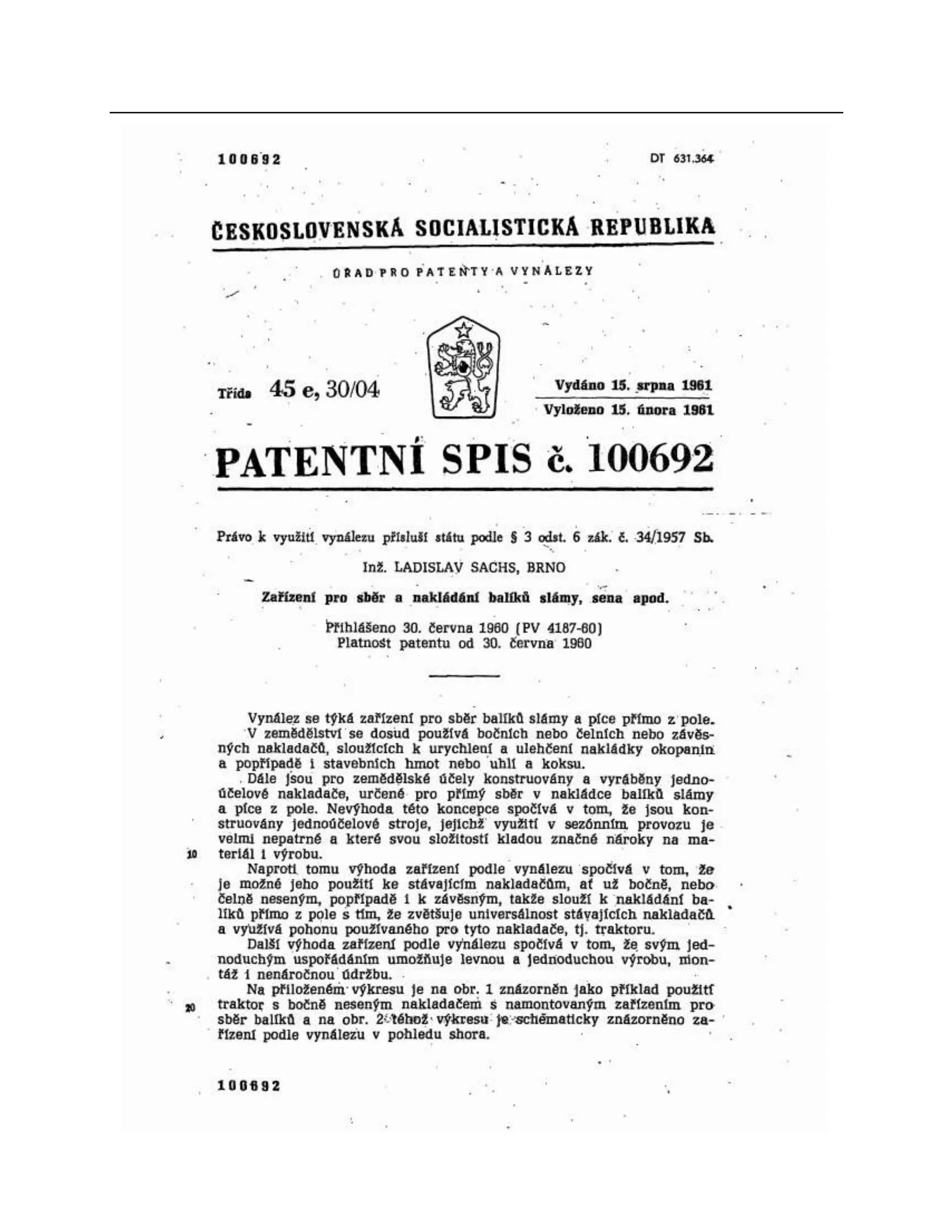

2. 10
na 45 e 3004
československá socIALISTICKÁ
REPUBLIKA
vydáno 15. srpna 1961
· Vyloženo 15. února 1961
PATENTNÍ spis č.
100692
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
inž. LADISLAV SACHS, BRNO
zařízení pro sběr a nakládání balíků slámy, sena
apod.
Přihlášeno 30. června 1960 (Pv 4187-60) Platnost patentu od
30. června 1960
Vynález se týká zařízení pro sběr balíků slámy a píce přímo z poleV zemědělství se
dosud používá bočních nebo čelních nebo závěsných nakladačů, sloužících k urychlení
a ulehčení nakládky okopanin a popřípadě i stavebních hmot nebo uhlí a koksu.
. Dále jsou pro zemědělské účely konstruovány a vyráběny jedno- účelové
nakladače, určené pro přímý sběr v nakládce balíků slámy a píce z pole. Nevýhoda této
koncepce spočívá v tom, že jsou konstruovány jednoúčelové stroje, jejichž využití v
sezónním provozu je . velmi nepatrné a které svou složitostí kladou značné nároky na
materiál i výrobu.

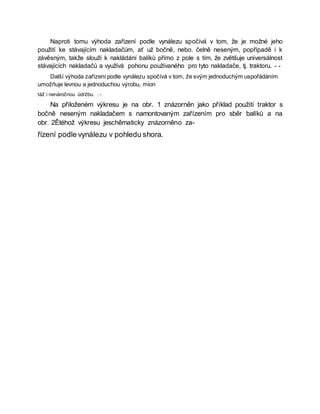

3. Naproti tomu výhoda zařízení podle vynálezu spočívá v tom, že je možné jeho
použití ke stávajícím nakladačům, ať už bočně, nebo. čelně neseným, popřípadě i k
závěsným, takže slouží k nakládání balíků přímo z pole s tím, že zvětšuje universálnost
stávajících nakladačů a využívá pohonu používaného pro tyto nakladače, tj. traktoru. - -
Další výhoda zařízení podle vynálezu spočívá v tom, že svým jednoduchým uspořádáním
umožňuje levnou a jednoduchou výrobu, mion
táž i nenáročnou údržbu. . -

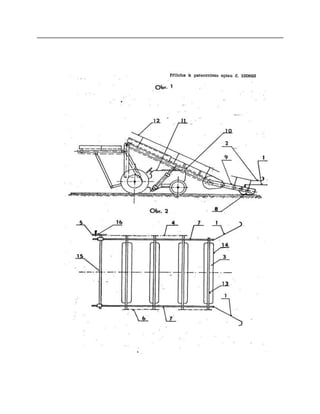

Na přiloženém výkresu je na obr. 1 znázorněn jako příklad použití traktor s
bočně neseným nakladačem s namontovaným zařízením pro sběr balíků a na
obr. 2Ětéhož výkresu jeschěmaticky znázorněno za-
řízení podle vynálezu v pohledu shora.

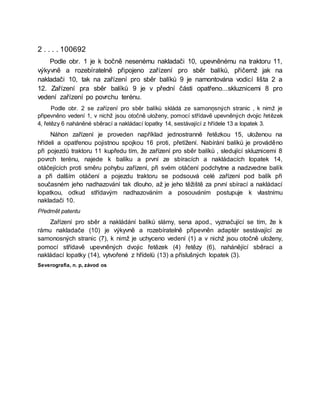

5. 2 . . . . 100692
Podle obr. 1 je k bočně nesenému nakladači 10, upevněnému na traktoru 11,
výkyvně a rozebíratelně připojeno zařízení pro sběr balíků, přičemž jak na
nakladači 10, tak na zařízení pro sběr balíků 9 je namontována vodicí lišta 2 a
12. Zařízení pra sběr balíků 9 je v přední části opatřeno...skluznicemi 8 pro
vedení zařízení po povrchu terénu.
Podle obr. 2 se zařízení pro sběr balíků skládá ze samonņsných stranic , k nimž je
připevněno vedení 1, v nichž jsou otočně uloženy, pomocí střídavě upevněných dvojic řetězek
4, řetězy 6 naháněné sběrací a nakládací lopatky 14, sestávající z hřídele 13 a lopatek 3.
Náhon zařízení je proveden například jednostranně řetězkou 15, uloženou na
hřídeli a opatřenou pojistnou spojkou 16 proti, přetížení. Nabírání balíků je prováděno
při pojezdů traktoru 11 kupředu tím, že zařízení pro sběr balíků , sledující skluznicemi 8
povrch terénu, najede k balíku a první ze sbíracích a nakládacích lopatek 14,
otáčejících proti směru pohybu zařízení, při svém otáčení podchytne a nadzvedne balík
a při dalším otáčení a pojezdu traktoru se podsouvá celé zařízení pod balík při
současném jeho nadhazování tak dlouho, až je jeho těžiště za první sbírací a nakládací
lopatkou, odkud střídavým nadhazováním a posouváním postupuje k vlastnímu
nakladači 10.
Předmět patentu
Zařízení pro sběr a nakládání balíků slámy, sena apod., vyznačující se tím, že k
rámu nakladače (10) je výkyvně a rozebíratelně připevněn adaptér sestávající ze
samonosných stranic (7), k nimž je uchyceno vedení (1) a v nichž jsou otočně uloženy,
pomocí střídavě upevněných dvojic řetězek (4) řetězy (6), nahánějící sběrací a
nakládací lopatky (14), vytvořené z hřídelů (13) a příslušných lopatek (3).
Severografia, n. p, závod os

7. Příloha k patentnímu spisu č. 100692
Obr. 1
Obr. 2 . | 8
