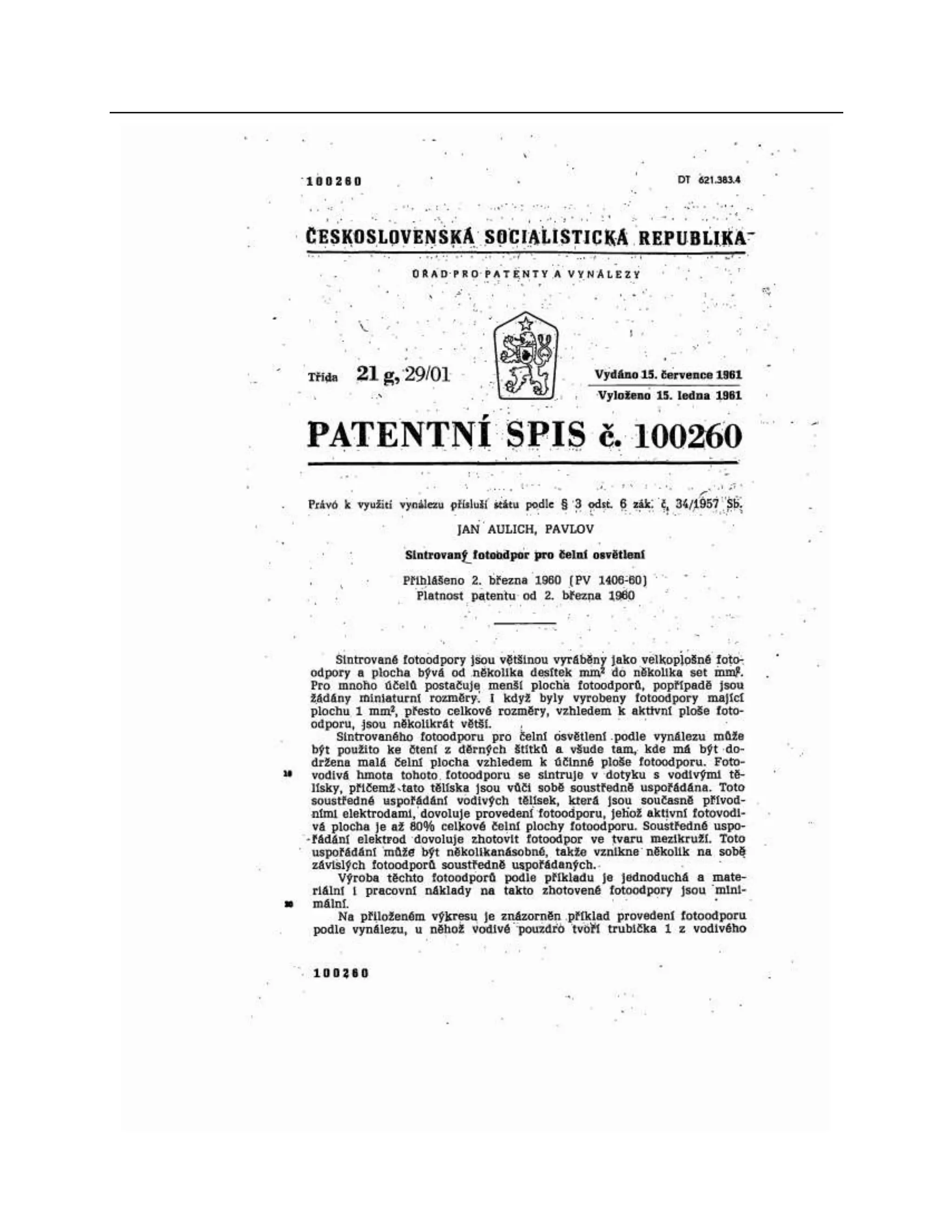

2. ceskoslovenská socialistickÁ
REPUBLIKA
ossorso rares: a visatez
Vydáno 15. července 1961 Vyloženo 15. ledna 1961
PATENTNÍ spis č.
100260
g. 2901 - |
Právó k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JAN AULICH, PAVLov -
Sintrovaný fotoodpor pro čelní osvětlení
Přihlášeno 2. března 1960 (Pv 1406-60)* * *
Platnost patentu od 2. března 1960
Sintrované fotoodpory jsou většinou vyráběny jako velkopļošné fotoodpory a plocha bývá
od několika desítek mmdo několika set mm. Pro mnoho účelů postačuje menší plocha
fotoodporů, popřípadě jsou žádány miniaturní rozměry. I když byly vyrobeny fotoodpory mající
plochu 1 mm, přesto celkové rozměry, vzhledem k aktivní ploše fotoodporu, jsou několikrát
větší. : - -
Sintrovaného fotoodporu pro čelní osvětlení podle vynálezu může být použito ke čtení z děrných
štítků a všude tam, kde má být dodržena malá čelní plocha vzhledem k účinné ploše
fotoodporu. Foto1o vodivá hmota tohoto. fotoodporu se sintruje v dotyku s vodivými tělísky,
přičemž stato tělíska jsou vůči sobě soustředně uspořádána. Toto soustředné uspořádání
vodivých tělísek, která jsou současně přívodními elektrodami, dovoluje provedení fotoodporu,
jehož aktivní fotovodivá plocha je až 80% celkové čelní plochy fotoodporu. Soustředné uspo-
řádání elektrod dovoluje zhotovit fotoodpor ve tvaru mezikruží. Toto uspořádání může být
několikanásobné, takže vznikne několik na sobě závislých fotoodporů soustředně
uspořádaných.

3. Výroba těchto fotoodporů podle příkladu je jednoduchá a materiální i pracovní náklady na takto
zhotovené fotoodpory jsou mini20 mální.
Na přiloženém výkresu je znázorněn příklad provedení fotoodporu podle vynálezu, u něhož
vodivé pouzdro tvoří trubička 1 z vodivého

5. 40
·
materiálu, např. mědi, o vnějším průměru 3 mm, vnitřním průměru
2,5 mm a délce 10 mm. Trubička je na jednom konci zalemována tak,
aby vznikl otvor průměru 2,3 mm. Do takto připravené trubičky se
, masune skleněný korálek 2 průměru: 2,45 mm; vysoký 1,5 až 2 mm, který má otvor průměru ,2
mm, až dosedne na její zúžený konec. Otvorem
korálku a tím i měděnou trubičkou se provlékneměděný drát 3 dlouhý asi 50 mm,
průměr ,18 mm. Měděná trubička sė naplní např. sirníkem kademnatým, aktivovaným
stříbrem v poměru 1,5 10-3. Ve stejném
směru, ve kterém se zasunul skleněný korálek do trubičky, se nasune
na měděný drát protažený korálkem skleněná kapilára 4 v průměru 2,45 mm, dlouhá 15 mm,
která má otvor průměru ,2 mm. Po stlačení sirníku kademnatého skleněnou kapilárou v trubičce
vznikne sloupeček CdS , vysoký asi 1 mm. Drát 3 procházející středem takto vzniklého celku,
slouží před sintrací k zajištění proti uvolnění jednotlivých částí. V tomto stavu je celek vložen do
pece, vyhřáté na teplotu 560° C, kdė se ponechá po dobu, 60 minut. Po této době se pec nechá
chladnout. během 1 hodiny na teplotu 160° C. Při této teplotě je fotoodpor z pece vyňat a spáry
mezi sklem, měděnou trubičkou a drátem utěsněny tmelem, aby bylo zamezeno působení
atmosférických vlivů na fotoodpor. Měděná trubička 1 tvoří jednu elektrodu fotoodporu. Drát3
provlečený středem fotoodpõru tvoří druhou elektrodu. Po. sintraci fotoodporu je drát 3 ze
strany skleněného korálku 2 ustřižen zároveň se sklem, ze strany skleněné kapiláry 4 je
přiletován 6 na kovovou čepičku , která se až po sintraci přitmelí na kapiláru. Fotoodpor je
osvětlován
Čélně ze strany skleněného korálku.
Předmět patentu .
. Sintrovaný fotoodpor pro čelní osvětlení, sintrovaný v dotyku s vo
divými tělísky, vyznäčený tím, že jeho vodivá tělíska, která jsou současně přívodními
elektrodami, sestávají z trubičky (1), drátu 3] a kovové čepičky (7), které jsou pomocí korálků (2)
se středovým otvorem a kapiláry (4) navzájem soustředně uspořádány, přičemž mezi korálkem
(2) a kapilárou (4) je stlačena náplň sirníku kademnatého (5) a drát (3) procházející kapilárou
(4) je přiletován k čepičce (7) navlečené na volném konci kapiláry (4). . . . . .

7. Příloha k patentnímu spisu č. 100260
ĶZZZZZZZZZZZZZZZZ7777777777777Zrrrrr
