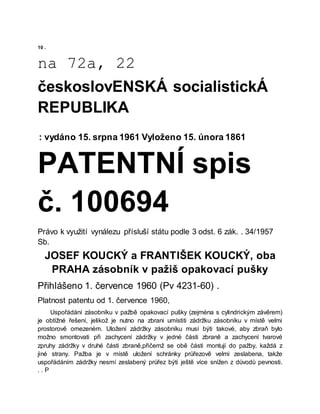

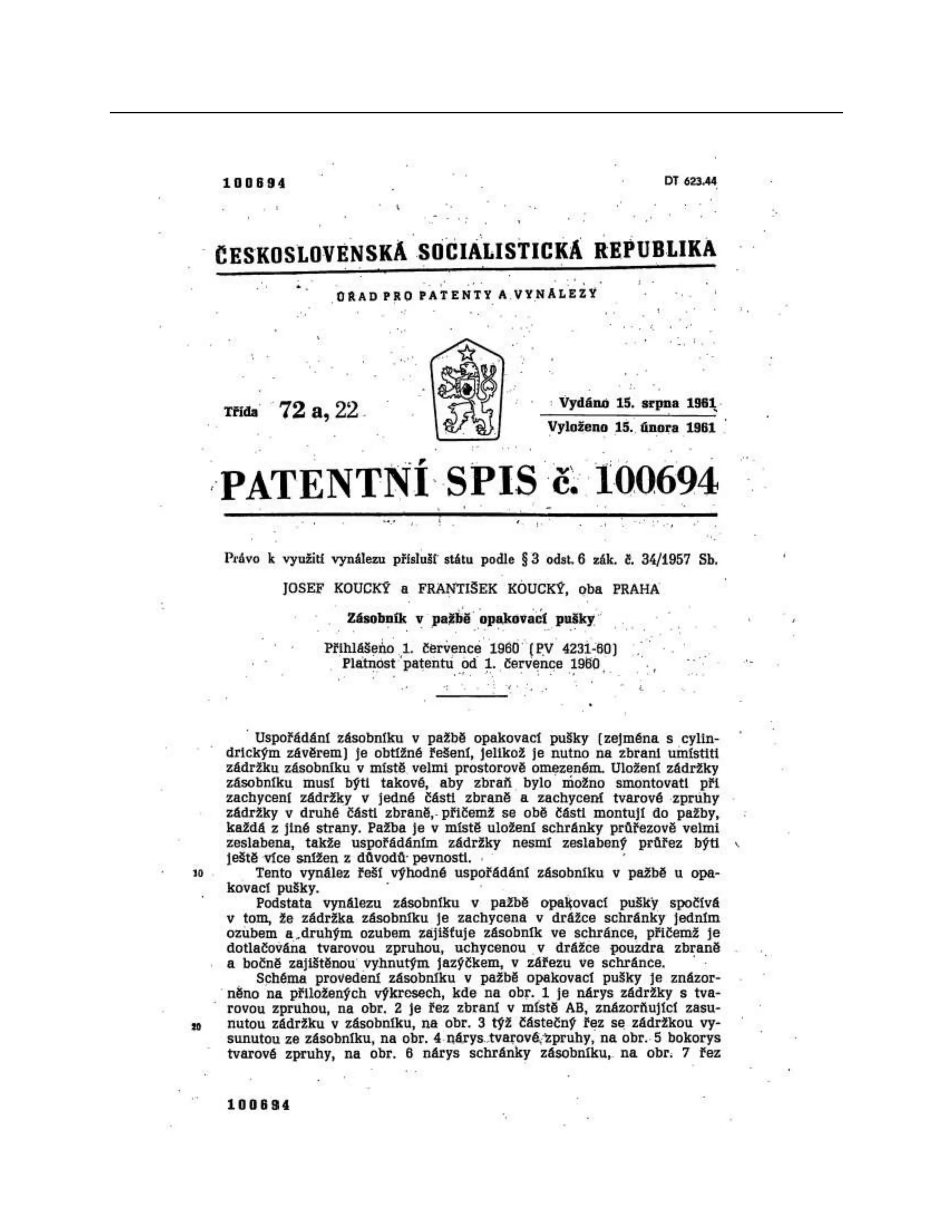

českoslovENSKÁ socialistickÁ
REPUBLIKA
: vydáno 15. srpna 1961 Vyloženo 15. února 1861
PATENTNÍ spis
č. 100694
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957
Sb.
JOSEF KOUCKÝ a FRANTIŠEK KOUCKÝ, oba
PRAHA zásobník v pažiš opakovací pušky
Přihlášeno 1. července 1960 (Pv 4231-60) .
Platnost patentu od 1. července 1960,
Uspořádání zásobníku v pažbě opakovací pušky (zejména s cylindrickým závěrem)
je obtížné řešení, jelikož je nutno na zbrani umístiti zádržku zásobníku v místě velmi
prostorově omezeném. Uložení zádržky zásobníku musí býti takové, aby zbraň bylo
možno smontovati při zachycení zádržky v jedné části zbraně a zachycení tvarové
zpruhy zádržky v druhé části zbraně,přičemž se obě části montují do pažby, každá z
jiné strany. Pažba je v místě uložení schránky průřezově velmi zeslabena, takže
uspořádáním zádržky nesmí zeslabený průřez býti ještě více snížen z důvodů pevnosti.
. . P

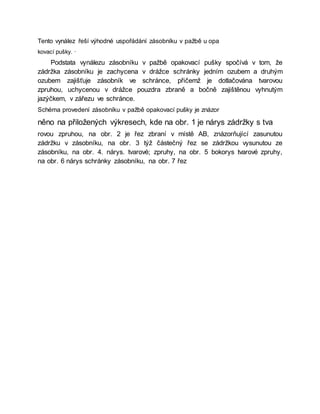

3. Tento vynález řeší výhodné uspořádání zásobníku v pažbě u opa
kovací pušky. ·
Podstata vynálezu zásobníku v pažbě opakovací pušky spočívá v tom, že
zádržka zásobníku je zachycena v drážce schránky jedním ozubem a druhým
ozubem zajišťuje zásobník ve schránce, přičemž je dotlačována tvarovou
zpruhou, uchycenou v drážce pouzdra zbraně a bočně zajištěnou vyhnutým
jazýčkem, v zářezu ve schránce.
Schéma provedení zásobníku v pažbě opakovací pušky je znázor
něno na přiložených výkresech, kde na obr. 1 je nárys zádržky s tva
rovou zpruhou, na obr. 2 je řez zbraní v místě AB, znázorňující zasunutou
zádržku v zásobníku, na obr. 3 týž částečný řez se zádržkou vysunutou ze
zásobníku, na obr. 4. nárys. tvarové; zpruhy, na obr. 5 bokorys tvarové zpruhy,

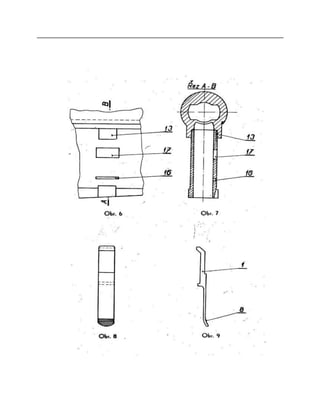

na obr. 6 nárys schránky zásobníku, na obr. 7 řez
4.
5. 40

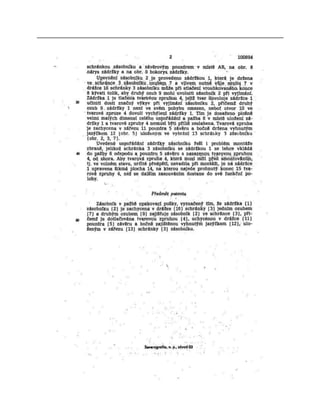

schránkou zásobníku a závěrovým pouzdrem v místě AB, na obr. 8
nárys zádržky a na obr. 9 bokorys zádržky.
Upevnění zásobníku 2 je provedeno zádržkou 1, která je držena
ve schránçe , zĚsobníku ozubem 7 a vlivem nutné vůle, eżubų 7 v drážcę 16 sehránky
3 zásobníku může při stlačení vroubkovaného konce
8 kývati tolik, aby druhý ozub 9 mohl uvolniti zásobník 2 při vyjímání. Zádržka 1 je
tlačena tvarbýou zpruhou , jejíž tvar dovoluje zádržce 1 . učiniti dosti značný výkyv při
vyjímání zásobníku 2, přičemž druhý ozub . zádržky 1 není ve svém pohybu omezen,
neboť otvor 10 ve
tvarové zprüze 4 dovolí vychýlení zádržky 1. Tím je dosaženo plošně
velmi malých dimensí celého uspořádání a pažba 6 v místě uložení zádržky 1 a tvarové
zpruhy 4 nemusí býti příliš zeslabena. Tvarová zpruha
je zachycena v zářezu 11 pouzdra 5 závěru a bočně držena vyhnutým
jazýčkem 12 . 5) uloženým ve vybrání 13 schránky 3 zásobníku
Uvedené uspořádání zádržky zásobníku řeší i problém montáže zbraně,
jelikož schránkä 3 zásobníku se zádržkou 1 se lehce vkládá do pažby 6 odspodu
a pouzdro 5 závěru s nasazenou tyarovou zpruhou , od shora. Aby tvarová
zpruha , která musí míti před smontovăním, tj. ve volném stavu, určité předpětí,
nevadila při montáži, je na zádržce 1 upravena šikmá plocha 14, na kterou
najede prohnutý konec 15 tvarové zpruhy , než se dalším zasouváním dostane
do své funkční polohy. g
Předmět patentu
Zásobník v pažbě opakovací pušky, vyznačený tím, že zádržka (1)
zásobníku (2) je zachycená v drážce (16) schránky (3) jedním ozubem (7) a
druhým ozubem (9) zajišťuje zásobník (2) ve schránce , přičemž je dotlačována
tvarovou zpruhou (4), uchycėnou v drážce (11) pouzdra (5) závěru a bočně
zajištěnou vyhnutým jazýčkem (12), uloženým v zářezu (13) schránky (3)
zásobníku.
