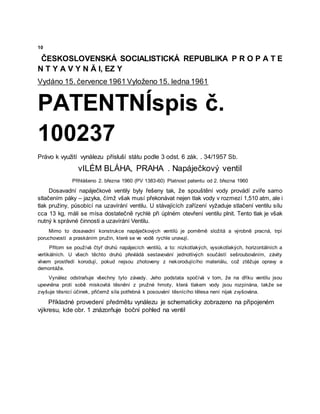

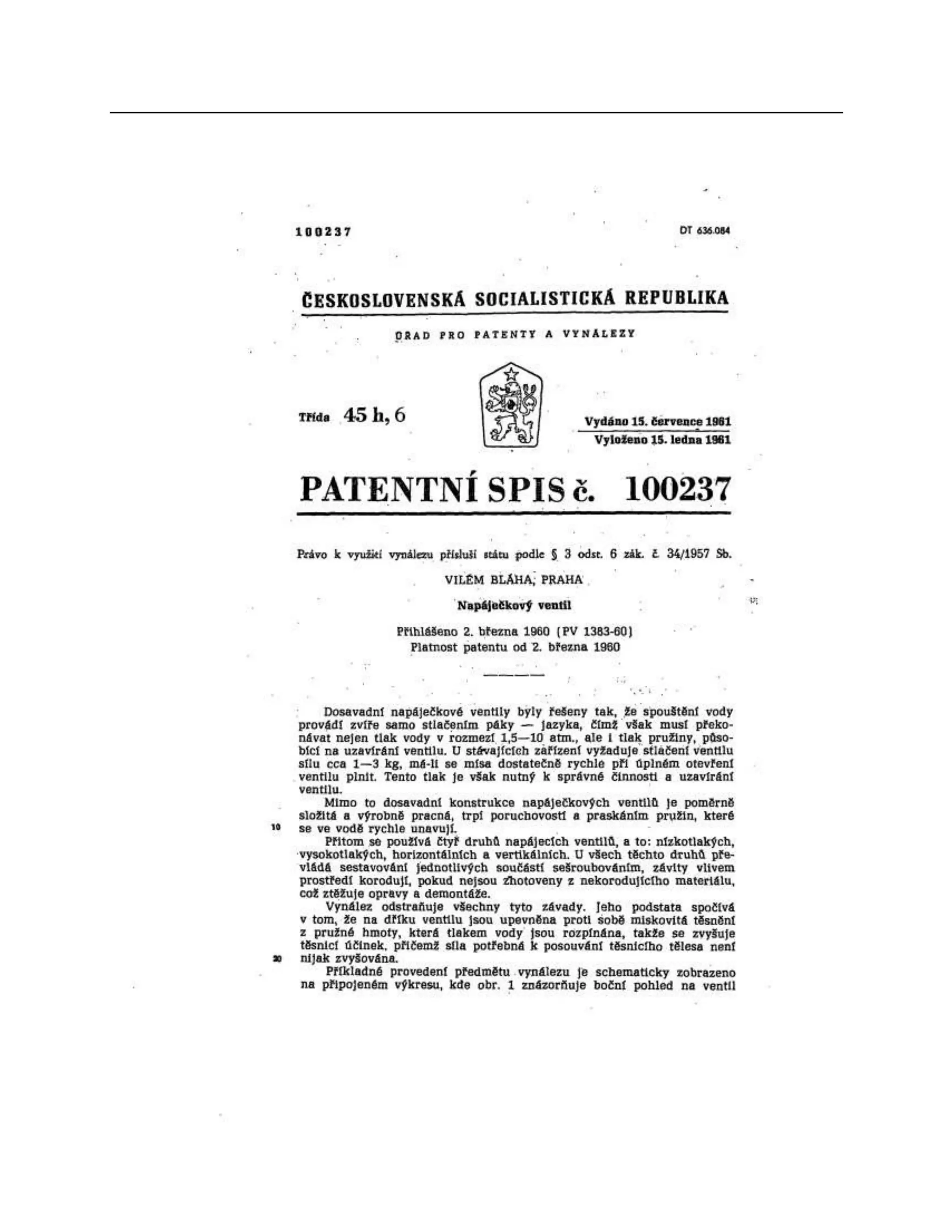

2. 10
ČESKOSLOVENSKÁ SOCIALISTICKÁ REPUBLIKA P R O P A T E
N T Y A V Y N Ă I, EZ Y
Vydáno 15. července 1961 Vyloženo 15. ledna 1961
PATENTNÍspis č.
100237
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
vILÉM BLÁHA, PRAHA . Napáječkový ventil
Přihlášeno 2. března 1960 (PV 1383-60) Platnost patentu od 2. března 1960
Dosavadní napáječkové ventily byly řešeny tak, že spouštění vody provádí zvíře samo
stlačením páky – jazyka, čímž však musí překonávat nejen tlak vody v rozmezí 1,510 atm, ale i
tlak pružiny, působící na uzavírání ventilu. U stávajících zařízení vyžaduje stlačení ventilu sílu
cca 13 kg, máli se mísa dostatečně rychlė při úplném otevření ventilu plnit. Tento tlak je však
nutný k správné činnosti a uzavírání Ventilu.
Mimo to dosavadní konstrukce napáječkových ventilů je poměrně složitá a výrobně pracná, trpí
poruchovostí a praskáním pružin, které se ve vodě rychle unavují.
Přitom se používá čtyř druhů napájecích ventilů, a to: nízkotlakých, vysokotlakých, horizontálních a
vertikálních. U všech těchto druhů převládá sestavování jednotlivých součástí sešroubováním, závity
vlivem prostředí korodují, pokud nejsou zhotoveny z nekorodujícího materiálu, což ztěžuje opravy a
demontáže.
Vynález odstraňuje všechny tyto závady. Jeho podstata spočívá v tom, že na dříku ventilu jsou
upevněna proti sobě miskovitá těsnění z pružné hmoty, která tlakem vody jsou rozpínána, takže se
zvyšuje těsnicí účinek, přičemž síla potřebná k posouvání těsnícího tělesa není nijak zvyšována.

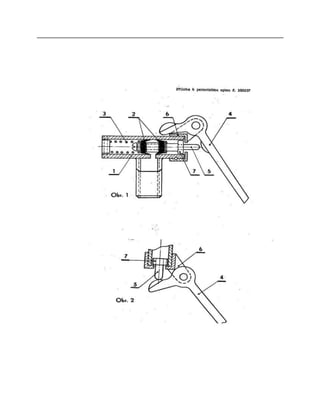

Příkladné provedení předmětu vynálezu je schematicky zobrazeno na připojeném
výkresu, kde obr. 1 znázorňuje boční pohled na ventil
3.

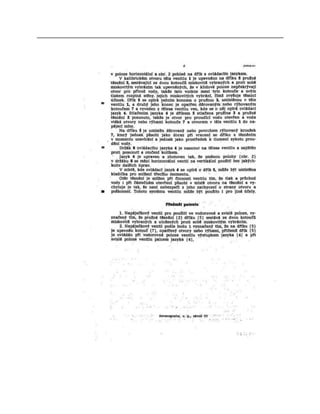

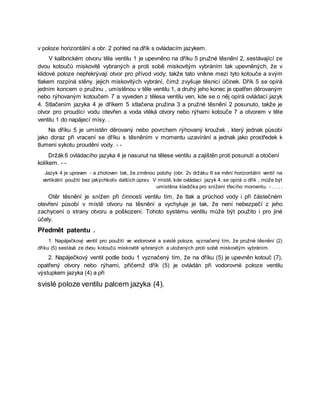

4. v poloze horizontální a obr. 2 pohled na dřík s ovládacím jazykem.
V kalibrickém otvoru těla ventilu 1 je upevněno na dříku 5 pružné těsnění 2, sestávající ze
dvou kotoučů miskovitě vybraných a proti sobě miskovitým vybráním tak upevněných, že v
klidové poloze nepřekrývají otvor pro přívod vody; takže tato vnikne mezi tyto kotouče a svým
tlakem rozpíná stěny. jejich miskovitých vybrání, čímž zvyšuje těsnicí účinek. Dřík 5 se opírá
jedním koncem o pružinu , umístěnou v těle ventilu 1, a druhý jeho konec je opatřen děrovaným
nebo rýhovaným kotoučem 7 a vyveden z tělesa ventilu ven, kde se o něj opírá ovládací jazyk
4. Stlačením jazyka 4 je dříkem 5 stlačena pružina 3 a pružné těsnění 2 posunuto, takže je
otvor pro proudící vodu otevřen a voda vtéká otvory nebo rýhami kotouče 7 a otvorem v těle
ventilu 1 do napájecí mísy. .
Na dříku 5 je umístěn děrovaný nebo povrchem rýhovaný kroužek , který jednak působí
jako doraz při vracení se dříku s těsněním v momentu uzavírání a jednak jako prostředek k
tlumení sykotu proudění vody. - -
Držák 6 ovládacího jazyka 4 je nasunut na tělese ventilu a zajištěn proti posunutí a otočení
kolíkem. - -
Jazyk 4 je upraven - a zhotoven tak, že změnou polohy (obr. 2v držáku 6 se mění horizontální ventil na
vertikální použití bez jakýchkoliv dalších úprav. V místě, kde ovládací jazyk 4. se opírá o dřík , může být
umístěna kladička pro snížení třecího momentu. - . . . .
Otěr těsnění je snížen při činnosti ventilu tím, že tlak a průchod vody i při částečném
otevření působí v místě otvoru na těsnění a vychyluje je tak, že není nebezpečí z jeho
zachycení o strany otvoru a poškození. Tohoto systému ventilu může být použito i pro jiné
účely.
Předmět patentu .
1. Napáječkový ventil pro použití ve vodorovné a svislé poloze, vyznačený tím, že pružné těsnění (2)
dříku (5) sestává ze dvou kotoučů miskovitě vybraných a uložených proti sobě miskovitým vybráním.
2. Napáječkový ventil podle bodu 1 vyznačený tím, že na dříku (5) je upevněn kotouč (7),
opatřený otvory nebo rýhami, přičemž dřík (5) je ovládán při vodorovné poloze ventilu
výstupkem jazyka (4) a při
svislé poloze ventilu palcem jazyka (4).
