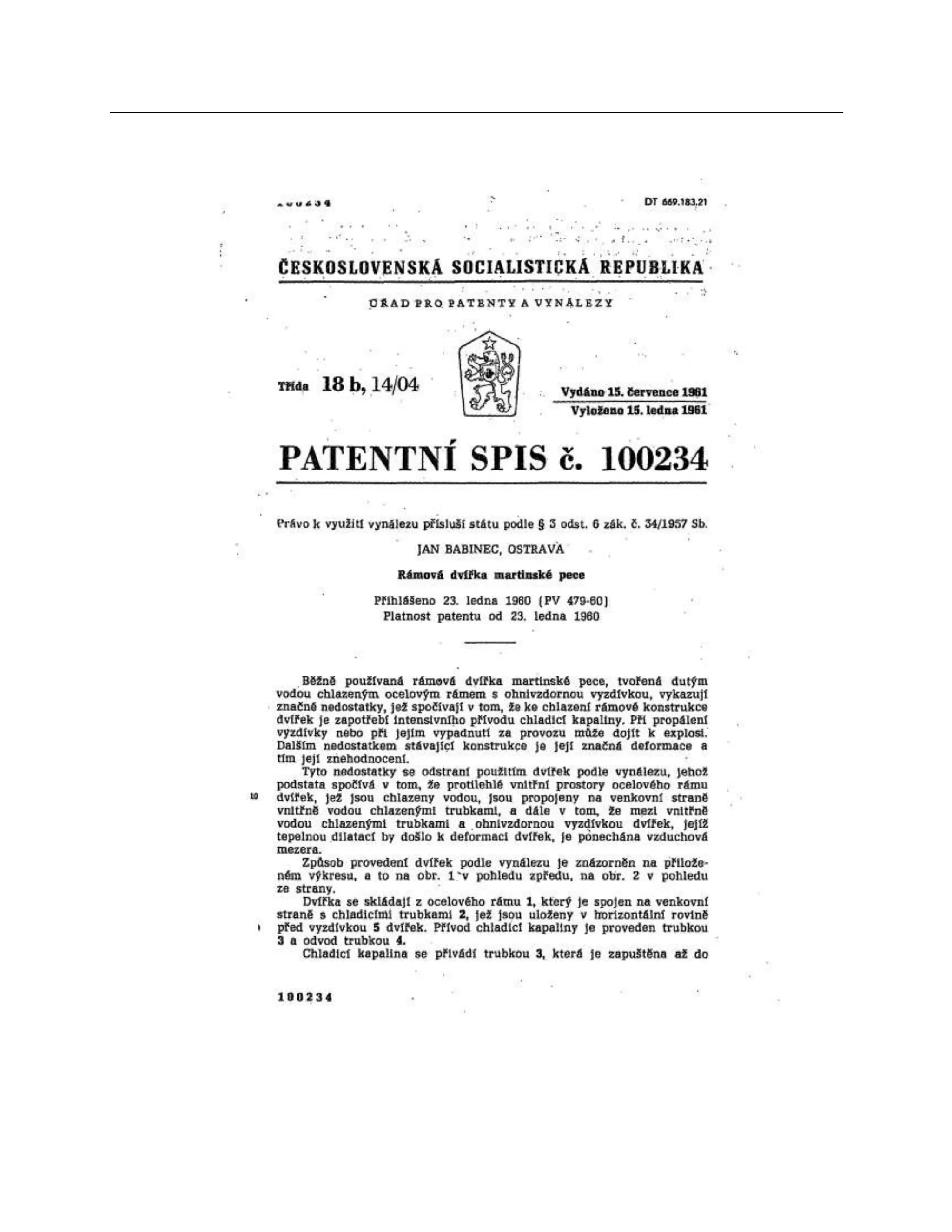

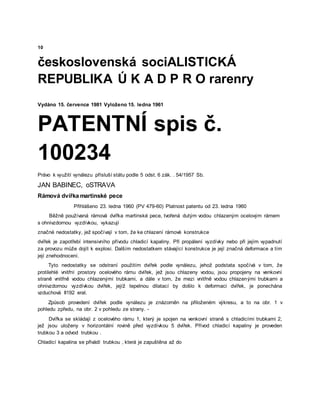

2. 10
československá sociALISTICKÁ
REPUBLIKA Ú K A D P R O rarenry
Vydáno 15. července 1981 Vyloženo 15. ledna 1961
PATENTNÍ spis č.
100234
Právo k využití vynálezu přísluší státu podle 5 odst. 6 zák. . 54/1957 Sb.
JAN BABINEC, oSTRAVA
Rámová dvířka martinské pece
Přihlášeno 23. ledna 1960 (PV 479-60) Platnost patentu od 23. ledna 1960
Běžně používaná rámová dvířka martinské pece, tvořená dutým vodou chlazeným ocelovým rámem
s ohnivzdornou vyzdívkou, vykazují
značné nedostatky, jež spočívají v tom, že ke chlazení rámové konstrukce
dvířek je zapotřebí intensivního přívodu chladicí kapaliny. Při propálení vyzdívky nebo při jejím vypadnutí
za provozu může dojít k explosi. Dalším nedostatkem stávající konstrukce je její značná deformace a tím
její znehodnocení.
Tyto nedostatky se odstraní použitím dvířek podle vynálezu, jehož podstata spočívá v tom, že
protilehlé vnitřní prostory ocelového rámu dvířek, jež jsou chlazeny vodou, jsou propojeny na venkovní
straně vnitřně vodou chlazenými trubkami, a dále v tom, že mezi vnitřně vodou chlazenými trubkami a
ohnivzdornou vyzdívkou dvířek, jejíž tepelnou dilatací by došlo k deformaci dvířek, je ponechána
vzduchová II192 eral.

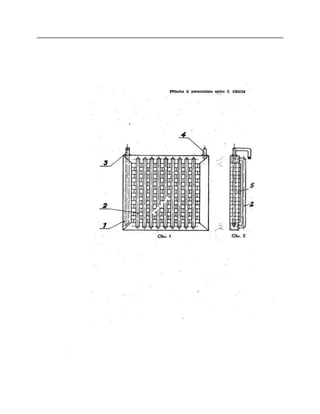

Způsob provedení dvířek podle vynálezu je znázorněn na přiloženém výkresu, a to na obr. 1 v
pohledu zpředu, na obr. 2 v pohledu ze strany. -
Dvířka se skládají z ocelového rámu 1, který je spojen na venkovní straně s chladicími trubkami 2,
jež jsou uloženy v horizontální rovině před vyzdívkou 5 dvířek. Přívod chladicí kapaliny je proveden
trubkou 3 a odvod trubkou .
Chladicí kapalina se přivádí trubkou , která je zapuštěna až do

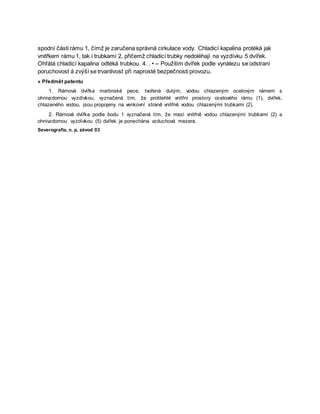

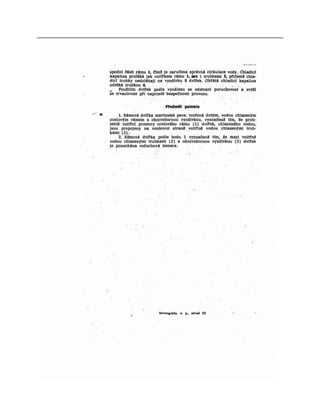

4. spodní části rámu 1, čímž je zaručena správná cirkulace vody. Chladicí kapalina protéká jak
vnitřkem rámu 1, tak i trubkami 2, přičemž chladicí trubky nedoléhají na vyzdívku 5 dvířek.
Ohřátá chladicí kapalina odtéká trubkou. 4. . • – Použitím dvířek podle vynálezu se odstraní
poruchovost á zvýší se trvanlivost při naprosté bezpečnosti provozu.
« Předmět patentu
1. Rámová dvířka martinské pece, tvořená dutým, vodou chlazeným ocelovým rámem s
ohnivzdornou vyzdívkou, vyznačená tím, že protilehlé vnitřní prostory ocelového rámu (1), dvířek,
chlazeného vodou, jsou propojeny na venkovní straně vnitřně vodou chlazenými trubkami (2).
2. Rámová dvířka podle bodu 1 vyznačená tím, že mezi vnitřně vodou chlazenými trubkami (2) a
ohnivzdornou vyzdívkou (5) dvířek je ponechána vzduchová mezera.
Severografia, n. p, závod 03

6. Příloha k patentnímu spisu č. 100234
Obr.
Obr.
