ไฟฟ้ากระแส
- 1.
- 3.

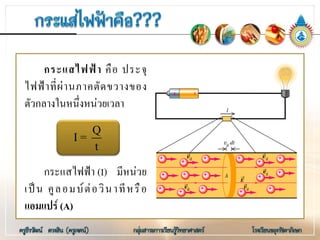

- 4. กระแสไฟฟา คือ ประจุ ไฟฟาที่ผานภาคตัดขวางของ ตัวกลางในหนึ่งหนวยเวลา กระแสไฟฟา(I) มีหนวย เปน คูลอมบตอวินาทีหรือ แอมแปร (A) Q I = t
- 5.

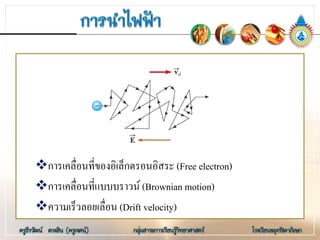

- 6. การเคลื่อนที่ของอิเล็กตรอนอิสระ (Free electron) การเคลื่อนที่แบบบราวน(Brownian motion) ความเร็วลอยเลื่อน (Drift velocity)
- 7. กระแสไฟฟาในตัวกลางใดๆ คือ “ประจุไฟฟาที่ผานภาคตัดขวาง ของตัวกลางนั้นในหนึ่งหนวยเวลา” จากนิยามกระแสไฟฟา (I) หาไดจาก Nq Q I = = t t

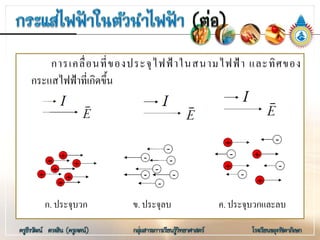

- 8. การเคลื่อนที่ของประจุไฟฟาในสนามไฟฟา และทิศของ กระแสไฟฟาที่เกิดขึ้น ก. ประจุบวกข. ประจุลบ ค. ประจุบวกและลบ
- 9.

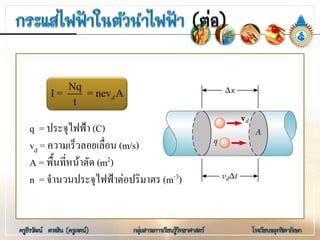

- 10. q = ประจุไฟฟา(C) vd = ความเร็วลอยเลื่อน (m/s) A = พื้นที่หนาตัด (m2) n = จํานวนประจุไฟฟาตอปริมาตร (m-3) Nq I = = nev A t d

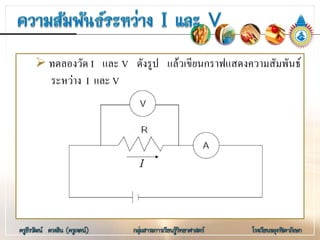

- 12. ทดลองวัด Iและ V ดังรูป แลวเขียนกราฟแสดงความสัมพันธ ระหวาง I และ V

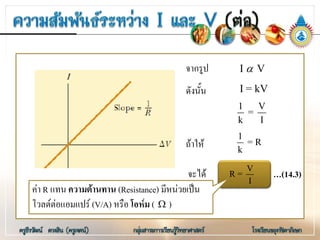

- 13. จากรูป ดังนั้น ถาให จะได …(14.3) I =kV 1 V = k I 1 = R k V R = I I Vα คา R แทน ความตานทาน (Resistance) มีหนวยเปน โวลตตอแอมแปร (V/A) หรือ โอหม ( )Ω
- 14. ความสัมพันธสมการที่ 14.3 เรียกวา กฎของโอหม (Ohm’sLaw) มีใจความวา “ถา อุณหภูมิคงตัว กระแสไฟฟาที่ผาน ตัวนําจะแปรผันตรงกับความตาง ศักยระหวางปลายของตัวนํานั้น” Georg Simon Ohm
- 15.
- 16.

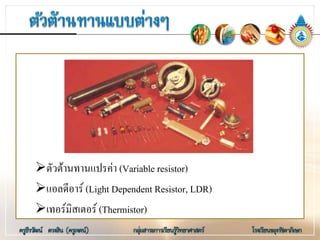

- 17. ตัวตานทานแปรคา (Variable resistor) แอลดีอาร(Light Dependent Resistor, LDR) เทอรมิสเตอร (Thermistor)
- 18. ตัวตานทานแปรคา ทําหนาที่ควบคุมกระแสไฟฟาในวงจร “ตัวควบคุมกระแส” ตัวอยางการใชงานเชน ใชควบคุมความสวางของหลอดไฟ และใชปรับความดัง ของเสียงในเครื่องเสียงตางๆ

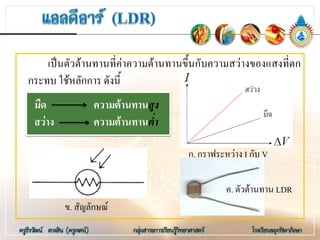

- 19. เปนตัวตานทานที่คาความตานทานขึ้นกับความสวางของแสงที่ตก กระทบ ใชหลักการ ดังนี้ มืดความตานทานสูง สวาง ความตานทานต่ํา ค. ตัวตานทาน LDR ข. สัญลักษณ ก. กราฟระหวาง I กับ V

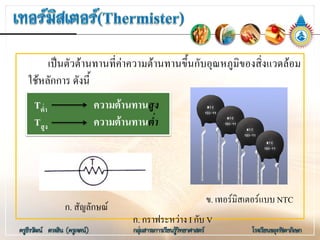

- 20. เปนตัวตานทานที่คาความตานทานขึ้นกับอุณหภูมิของสิ่งแวดลอม ใชหลักการ ดังนี้ Tต่ํา ความตานทานสูง Tสูงความตานทานต่ํา ข. เทอรมิสเตอรแบบ NTC ก. สัญลักษณ ก. กราฟระหวาง I กับ V

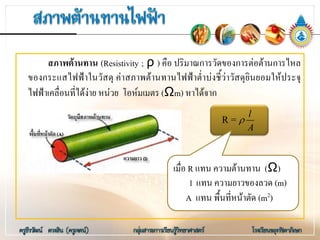

- 21. สภาพตานทาน (Resistivity ;ρ ) คือ ปริมาณการวัดของการตอตานการไหล ของกระแสไฟฟาในวัสดุ คาสภาพตานทานไฟฟาต่ําบงชี้วาวัสดุยินยอมใหประจุ ไฟฟาเคลื่อนที่ไดงาย หนวย โอหมเมตร (Ωm) หาไดจาก R = l A ρ เมื่อ R แทน ความตานทาน (Ω) l แทน ความยาวของลวด (m) A แทน พื้นที่หนาตัด (m2)

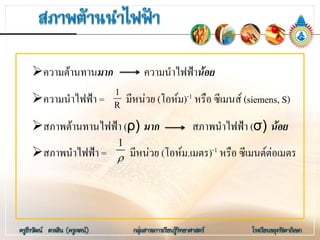

- 22. ความตานทานมาก ความนําไฟฟานอย ความนําไฟฟา =มีหนวย (โอหม)-1 หรือ ซีเมนส (siemens, S) สภาพตานทานไฟฟา (ρ) มาก สภาพนําไฟฟา (σ) นอย สภาพนําไฟฟา = มีหนวย (โอหม.เมตร)-1 หรือ ซีเมนตตอเมตร 1 R 1 ρ
- 23.

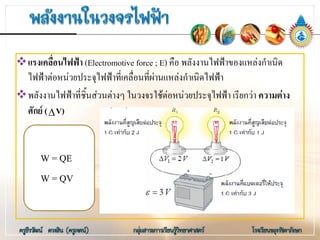

- 24. แรงเคลื่อนไฟฟา (Electromotive force; E) คือ พลังงานไฟฟาของแหลงกําเนิด ไฟฟาตอหนวยประจุไฟฟาที่เคลื่อนที่ผานแหลงกําเนิดไฟฟา พลังงานไฟฟาที่ชิ้นสวนตางๆ ในวงจรใชตอหนวยประจุไฟฟา เรียกวา ความตาง ศักย ( V)∆ W = QE W = QV

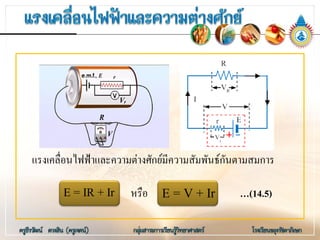

- 25. แรงเคลื่อนไฟฟาและความตางศักยมีความสัมพันธกันตามสมการ หรือ …(14.5)E =IR + Ir E = V + Ir

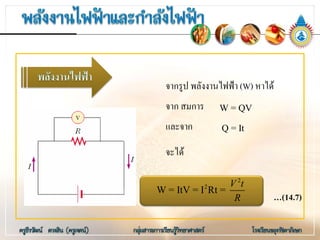

- 26. จากรูป พลังงานไฟฟา (W)หาได จาก สมการ และจาก จะได …(14.7) W = QV Q = It 2 2 W = ItV = I Rt = V t R

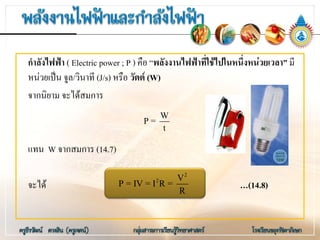

- 27. กําลังไฟฟา ( Electricpower ; P ) คือ “พลังงานไฟฟาที่ใชไปในหนึ่งหนวยเวลา” มี หนวยเปน จูล/วินาที (J/s) หรือ วัตต (W) จากนิยาม จะไดสมการ แทน W จากสมการ (14.7) จะได …(14.8) W P = t 2 2 V P = IV = I R = R
- 28. การคิดคาไฟฟาจะคิดตาม “พลังงานไฟฟาเปนกิโลวัตต.ชั่วโมง” หรือเรียกวา “หนวย(Unit)” 1 หนวย = 1 กิโลวัตต x ชั่วโมง เราสามารถหาพลังงานไฟฟาที่เครื่องใชไฟฟาใชไป ไดดังนี้ พลังงานไฟฟา (หนวย) = กําลังไฟฟา (กิโลวัตต) x เวลาที่ใช (ชั่วโมง) W (หนวย) = P (กิโลวัตต) x t (ชั่วโมง)
- 29.

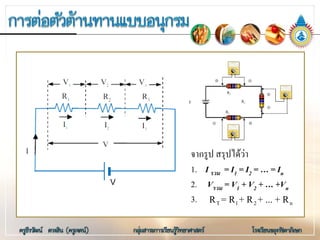

- 30. จากรูป สรุปไดวา 1. Iรวม = I1 = I2 = … = In 2. Vรวม = V1 + V2 + … +Vn 3. V T 1 2 nR = R + R + ... + R

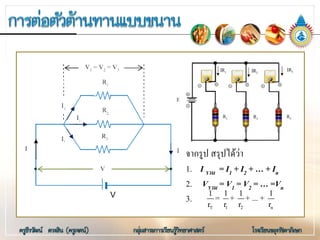

- 31. จากรูป สรุปไดวา 1. Iรวม = I1 + I2 + … + In 2. Vรวม = V1 = V2 = … =Vn 3.V T 1 2 n 1 1 1 1 = + + ... + r r r r

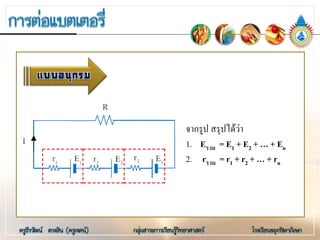

- 32. จากรูป สรุปไดวา 1. Eรวม= E1 + E2 + … + En 2. rรวม = r1 + r2 + … + rn

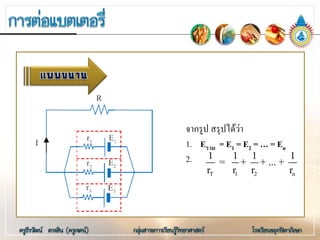

- 33. จากรูป สรุปไดวา 1. Eรวม= E1 = E2 = … = En 2. T 1 2 n 1 1 1 1 = + + ... + r r r r
- 34.

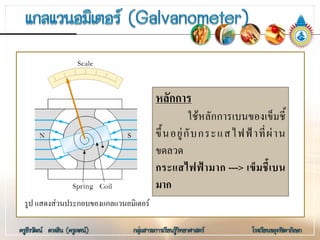

- 35. หลักการ ใชหลักการเบนของเข็มชี้ ขึ้นอยูกับกระแสไฟฟาที่ผาน ขดลวด กระแสไฟฟามาก ---> เข็มชี้เบน มาก รูปแสดงสวนประกอบของแกลแวนอมิเตอร

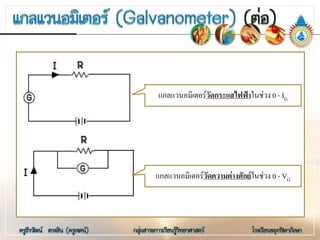

- 36. แกลแวนอมิเตอรวัดกระแสไฟฟาในชวง 0 -IG แกลแวนอมิเตอรวัดความตางศักยในชวง 0 - VG
- 37.
- 38.

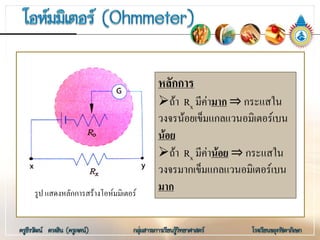

- 39. รูป แสดงหลักการสรางโอหมมิเตอร หลักการ ถา Rxมีคามาก ⇒ กระแสใน วงจรนอยเข็มแกลแวนอมิเตอรเบน นอย ถา Rx มีคานอย ⇒ กระแสใน วงจรมากเข็มแกลแวนอมิเตอรเบน มาก

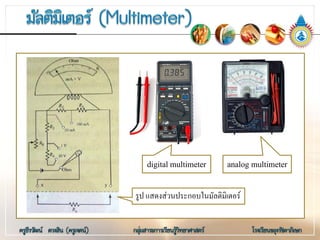

- 40. digital multimeter analogmultimeter รูป แสดงสวนประกอบในมัลติมิเตอร
