บทที่ 3 พลังงานไฟฟ้า
- 1. บทที่ 3 พลังงานไฟฟ้า โดย..ครูปินัชยา นาคจารูญ

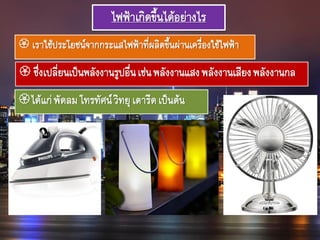

- 2. ไฟฟ้ามาจากไหน เกิดขึ้นเองตามธรรมชาติได้แก่ฟ้าแลบฟ้าผ่า เกิดจากการเปลี่ยนพลังงานความร้อนเป็นพลังงานไฟฟ้า เกิดจากการเปลี่ยนแสงสว่างให้เป็นพลังงานไฟฟ้า เกิดจากปฎิกิริยาเคมีเช่นแบตเตอรี่ถ่านไฟฉายเซลล์แห้งและเซลล์เชื้อเพลิง

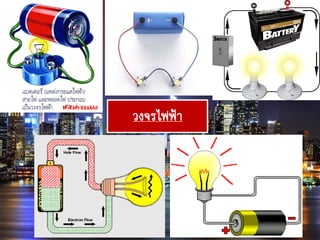

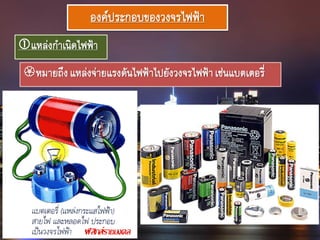

- 4. วงจรไฟฟ้า

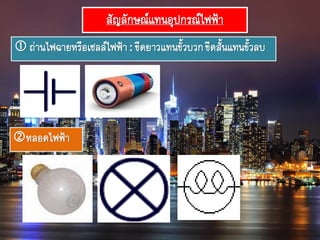

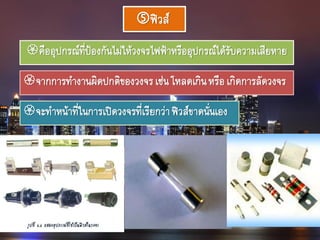

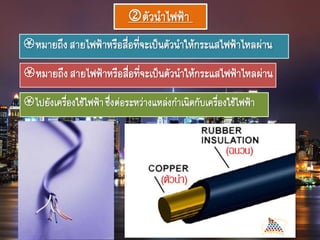

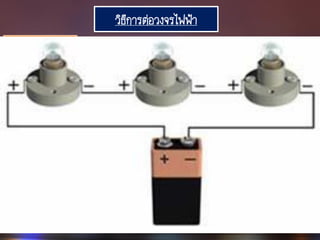

- 12. วงจรอนุกรม เป็นการนาเอาเครื่องใช้ไฟฟ้าหลายๆอัน มาต่อเรียงกันไปเหมือนลูกโซ่ ปลายของเครื่องใช้ไฟฟ้าตัวที่ 1 นาไปต่อกับต้นของเครื่องใช้ไฟฟ้าตัวที่ 2 แล้วนาไปต่อเข้ากับแหล่งกาเนิดมีทางเดินของกระแสไฟฟ้าได้ทางเดียว
- 21. คุณสมบัติที่สาคัญของวงจรขนาน กระแสไฟฟ้ารวมจะมีค่าเท่ากับกระแสไฟฟ้าย่อยของวงจรรวมกัน กาลังไฟจะเท่าเดิมถึงจะมีโหลดหลายอัน เพราะมีวงจรไฟฟ้าเป็นของตัวเอง ถ้าเกิดเครื่องใช้ไฟฟ้าตัวใดตัวหนึ่งขาดวงจรก็ยังสามารถทางานได้

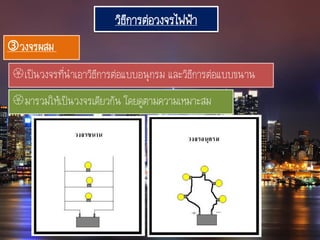

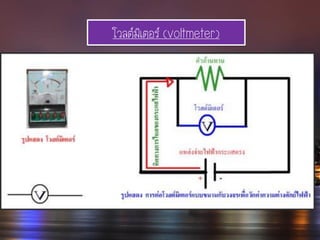

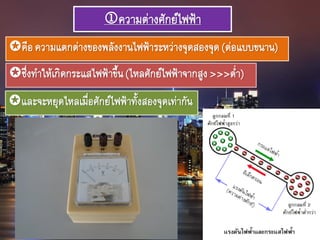

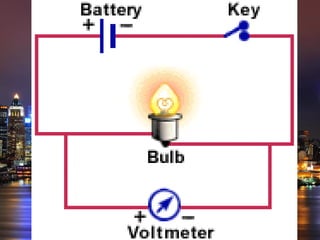

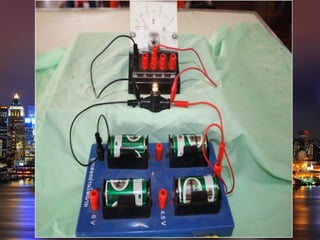

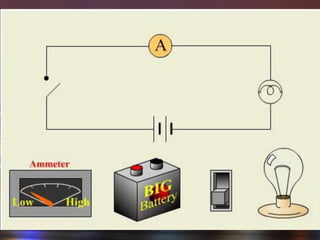

- 32. ความต่างศักย์ไฟฟ้า เครื่องมือที่ใช้วัดความต่างศักย์ไฟฟ้าคือ โวลต์มิเตอร์(voltmeter) เรียกว่ามีหน่วย คือโวลต์(volt) ใช้ตัวย่อว่าV สัญลักษณ์ของโวลต์มิเตอร์คือ
- 36. ค่าของความต่างศักย์ไฟฟ้า ความต่างศักย์ไฟฟ้าของแหล่งกาเนิดไฟฟ้าแต่ละชนิดไม่เท่ากัน เช่นถ่านไฟฉาย มีความต่างศักย์ประมาณ1.5โวลต์ แบตเตอรี่รถยนต์12โวลต์สายไฟฟ้าภายในบ้าน220โวลต์ ถ้าความต่างศักย์ไฟฟ้ามีค่ามากขึ้นระดับพลังงานไฟฟ้าก็จะมากขึ้น
- 37. กระแสไฟฟ้า

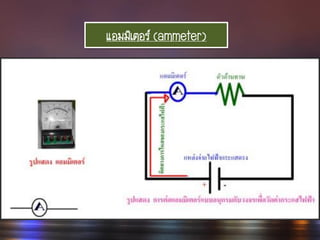

- 39. แอมมิเตอร์(ammeter) ต้องมีความต้านทานน้อยเพื่อให้กระแสไฟฟ้าผ่านตัวแอมมิเตอร์ให้มากที่สุด ใช้การต่อแบบอนุกรมเพื่อให้กระแสไฟฟ้าที่อ่านได้จากแอมมิเตอร์ เป็นค่าเดียวกับกระแสไฟฟ้าที่ไหลผ่าน

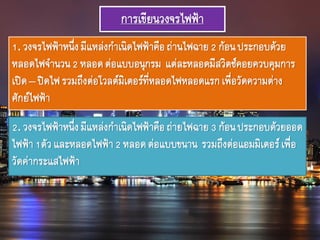

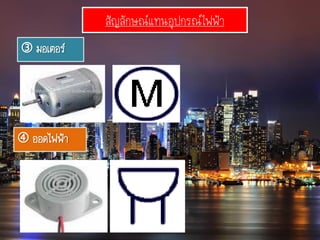

- 41. การเขียนวงจรไฟฟ้า 1. วงจรไฟฟ้าหนึ่งมีแหล่งกาเนิดไฟฟ้าคือถ่านไฟฉาย2 ก้อนประกอบด้วย หลอดไฟจานวน2 หลอดต่อแบบอนุกรม แต่ละหลอดมีสวิตซ์คอยควบคุมการ เปิด– ปิดไฟรวมถึงต่อโวลต์มิเตอร์ที่หลอดไฟหลอดแรกเพื่อวัดความต่าง ศักย์ไฟฟ้า 2. วงจรไฟฟ้าหนึ่งมีแหล่งกาเนิดไฟฟ้าคือถ่ายไฟฉาย3 ก้อนประกอบด้วยออด ไฟฟ้า1ตัว และหลอดไฟฟ้า2 หลอดต่อแบบขนาน รวมถึงต่อแอมมิเตอร์เพื่อ วัดค่ากระแสไฟฟ้า

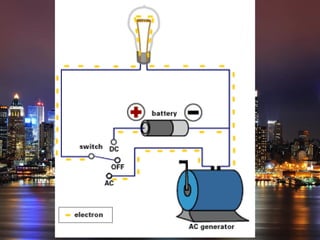

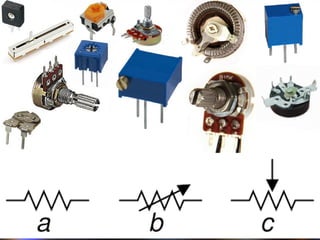

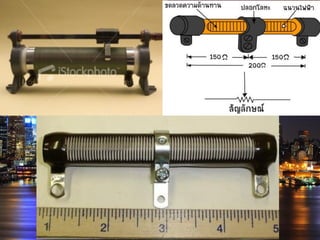

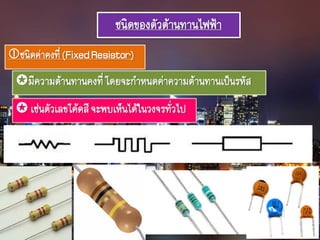

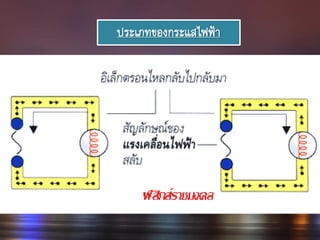

- 50. ชนิดปรับค่าได้(AdjustableResistor) เป็นตัวต้านทานที่ใช้กับงานที่มีกาลังวัตต์สูงๆ และงานที่ต้องการเปลี่ยนแปลงค่าความต้านทานอยู่บ่อยๆ

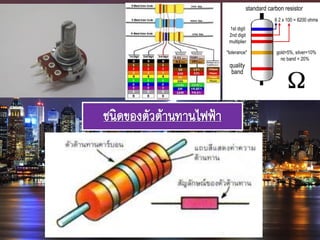

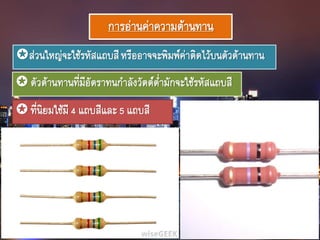

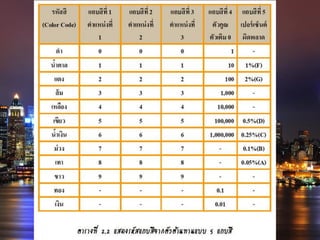

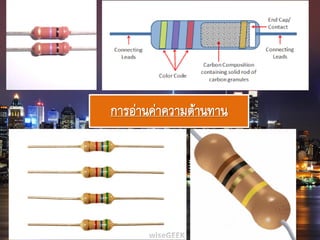

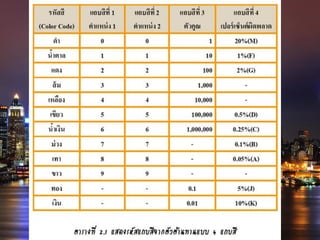

- 56. การอ่านค่าความต้านทาน ส่วนใหญ่จะใช้รหัสแถบสีหรืออาจจะพิมพ์ค่าติดไว้บนตัวต้านทาน ตัวต้านทานที่มีอัตราทนกาลังวัตต์ต่ามักจะใช้รหัสแถบสี ที่นิยมใช้มี4 แถบสีและ5 แถบสี
- 59. ตัวอย่างการอ่านค่าความต้านทาน อ่านค่ารหัสแถบสีได้ 320โอห์มคือ มีความต้านทาน 320โอห์ม ค่าผิดพลาด5 เปอร์เซ็นต์
- 60. แบบฝึกหัดการอ่านค่าความต้านทาน ตัวต้านทานมีรหัสแถบสีเขียวดา ส้ม และเงินมีความต้านทานกี่โอห์ม ตัวต้านทานมีรหัสแถบสีม่วงแดงเขียวและน้าตาลมีความต้านทานกี่โอห์ม

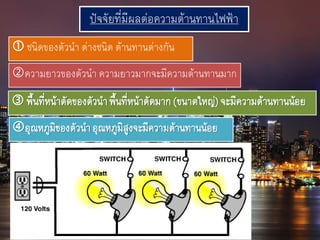

- 62. ปัจจัยที่มีผลต่อความต้านทานไฟฟ้า ชนิดของตัวนา ต่างชนิด ต้านทานต่างกัน ความยาวของตัวนา ความยาวมากจะมีความต้านทานมาก พื้นที่หน้าตัดของตัวนาพื้นที่หน้าตัดมาก(ขนาดใหญ่)จะมีความต้านทานน้อย อุณหภูมิของตัวนาอุณหภูมิสูงจะมีความต้านทานน้อย
