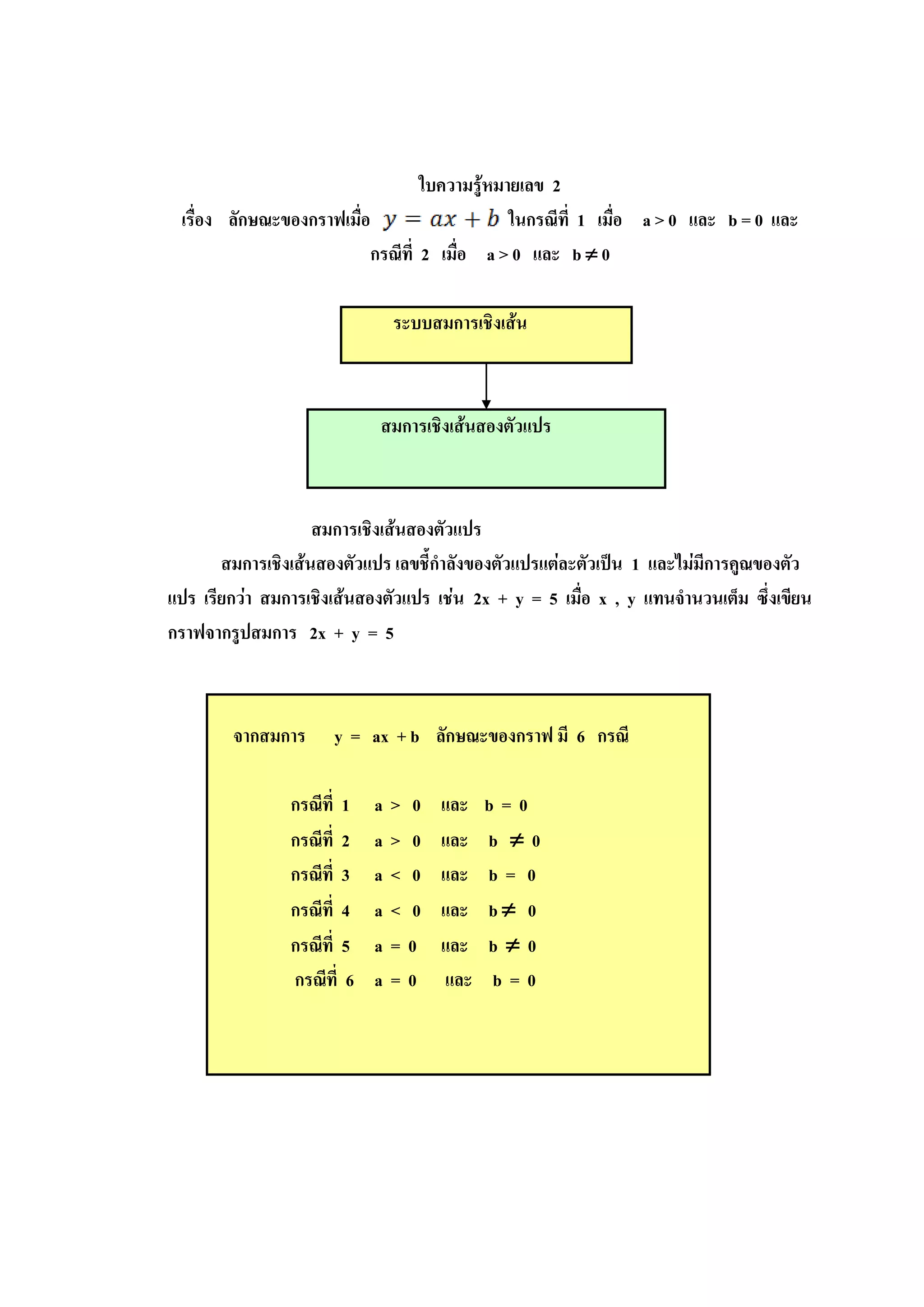

6. ใบความรู้หมายเลข 2
เรื่อง ลักษณะของกราฟเมื่อ ในกรณีที่ 1 เมื่อ a > 0 และ b = 0 และ
กรณีที่ 2 เมื่อ a > 0 และ b 0

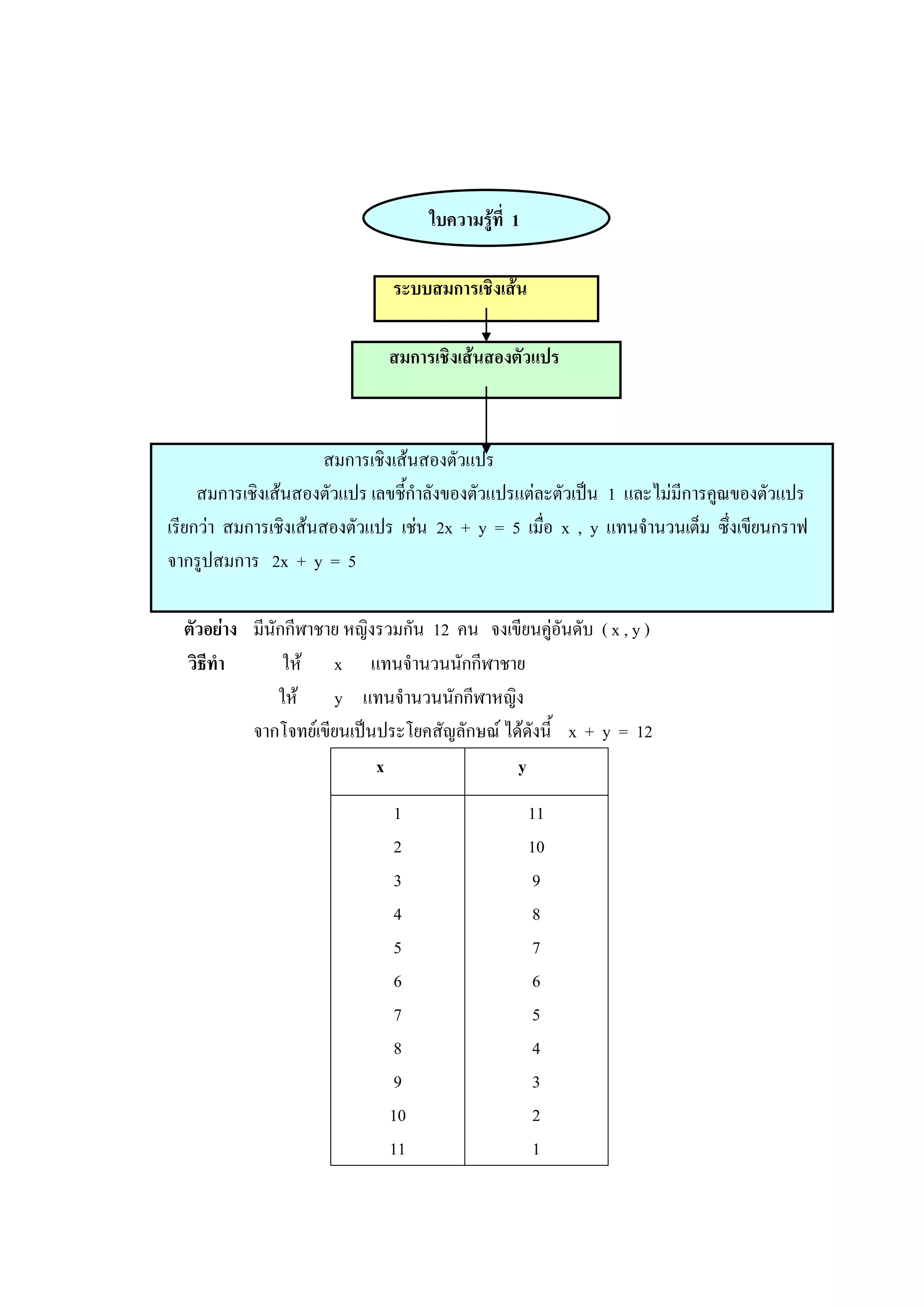

ระบบสมการเชิงเส้น
สมการเชิงเส้นสองตัวแปร
สมการเชิงเส้นสองตัวแปร
สมการเชิงเส้นสองตัวแปร เลขชี้กาลังของตัวแปรแต่ละตัวเป็น 1 และไม่มีการคูณของตัว
แปร เรียกว่า สมการเชิงเส้นสองตัวแปร เช่น 2x + y = 5 เมื่อ x , y แทนจานวนเต็ม ซึ่งเขียน
กราฟจากรูปสมการ 2x + y = 5
จากสมการ y = ax + b ลักษณะของกราฟ มี 6 กรณี
กรณีที่ 1 a > 0 และ b = 0
กรณีที่ 2 a > 0 และ b 0
กรณีที่ 3 a < 0 และ b = 0
กรณีที่ 4 a < 0 และ b 0
กรณีที่ 5 a = 0 และ b 0
กรณีที่ 6 a = 0 และ b = 0
7. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 1 เมื่อ a > 0 และ b = 0
y = x
X -2 -1 0 1 2 3
y -2 -1 0 1 2 3
y = 2x
X -2 -1 0 1 2 3
y -4 -2 0 2 4 6
y
4
3
2 y = 2x
1 y = x
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

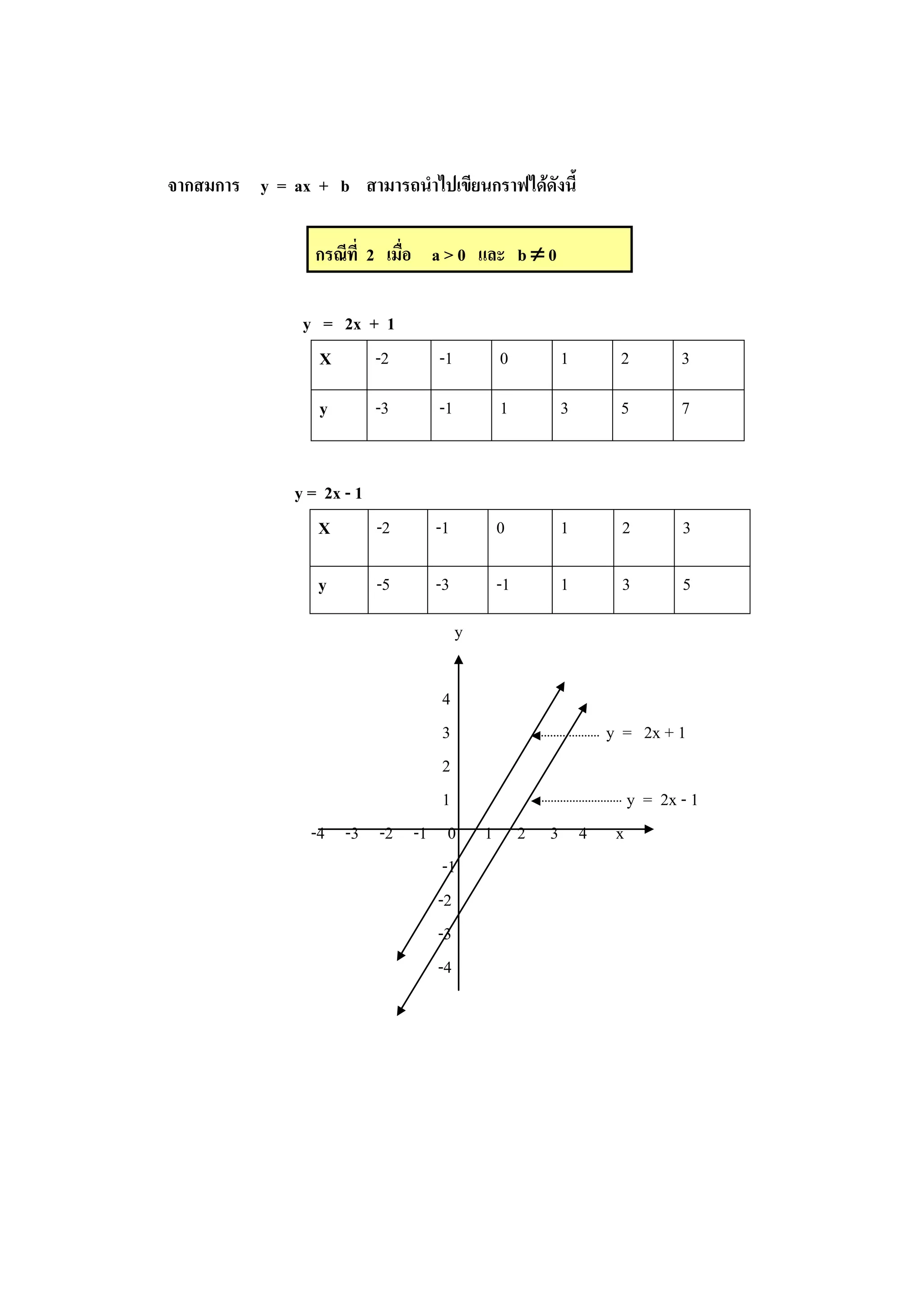

8. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้

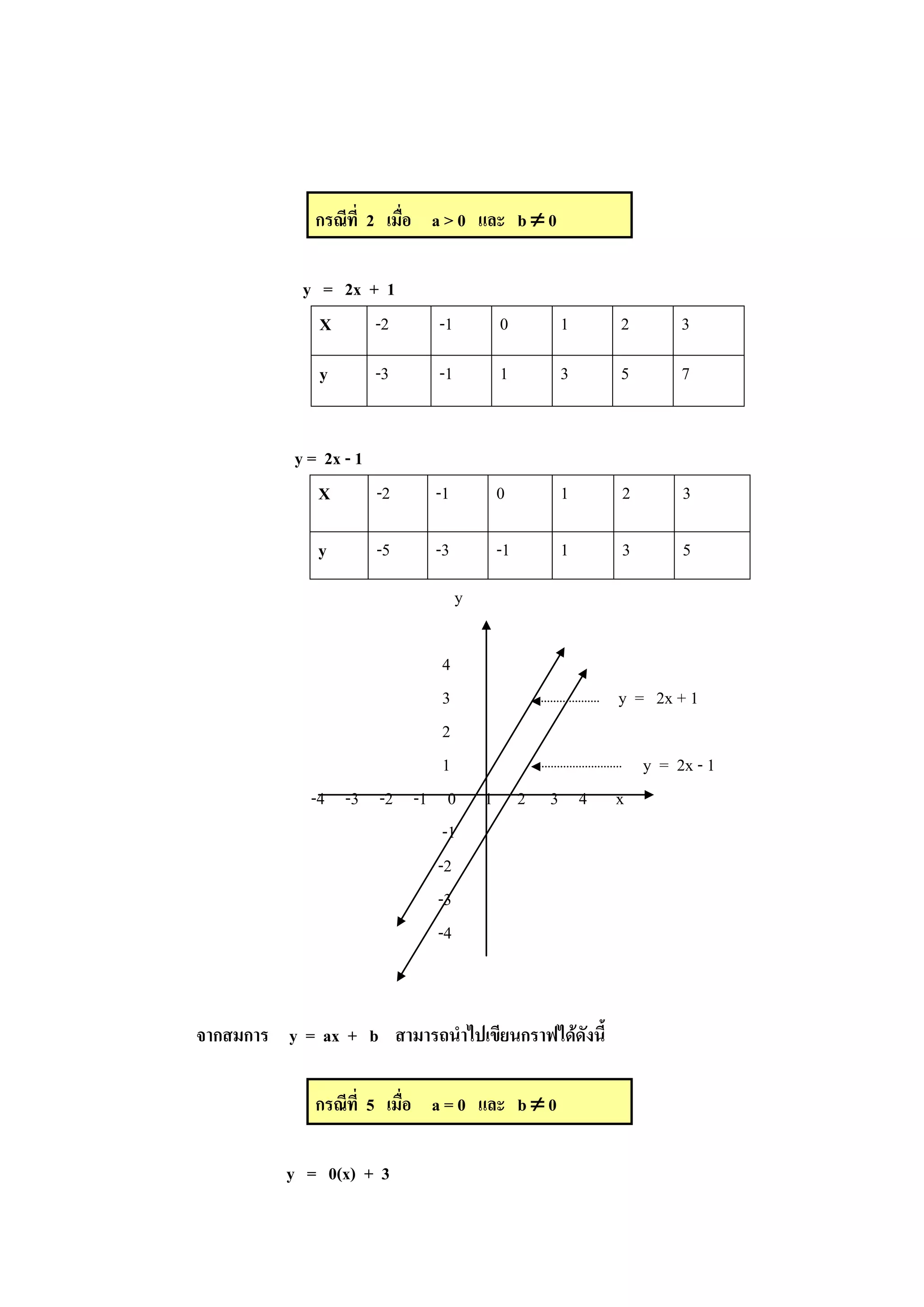

กรณีที่ 2 เมื่อ a > 0 และ b 0
y = 2x + 1
X -2 -1 0 1 2 3
y -3 -1 1 3 5 7
y = 2x - 1
X -2 -1 0 1 2 3
y -5 -3 -1 1 3 5
y
4
3 y = 2x + 1
2
1 y = 2x - 1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

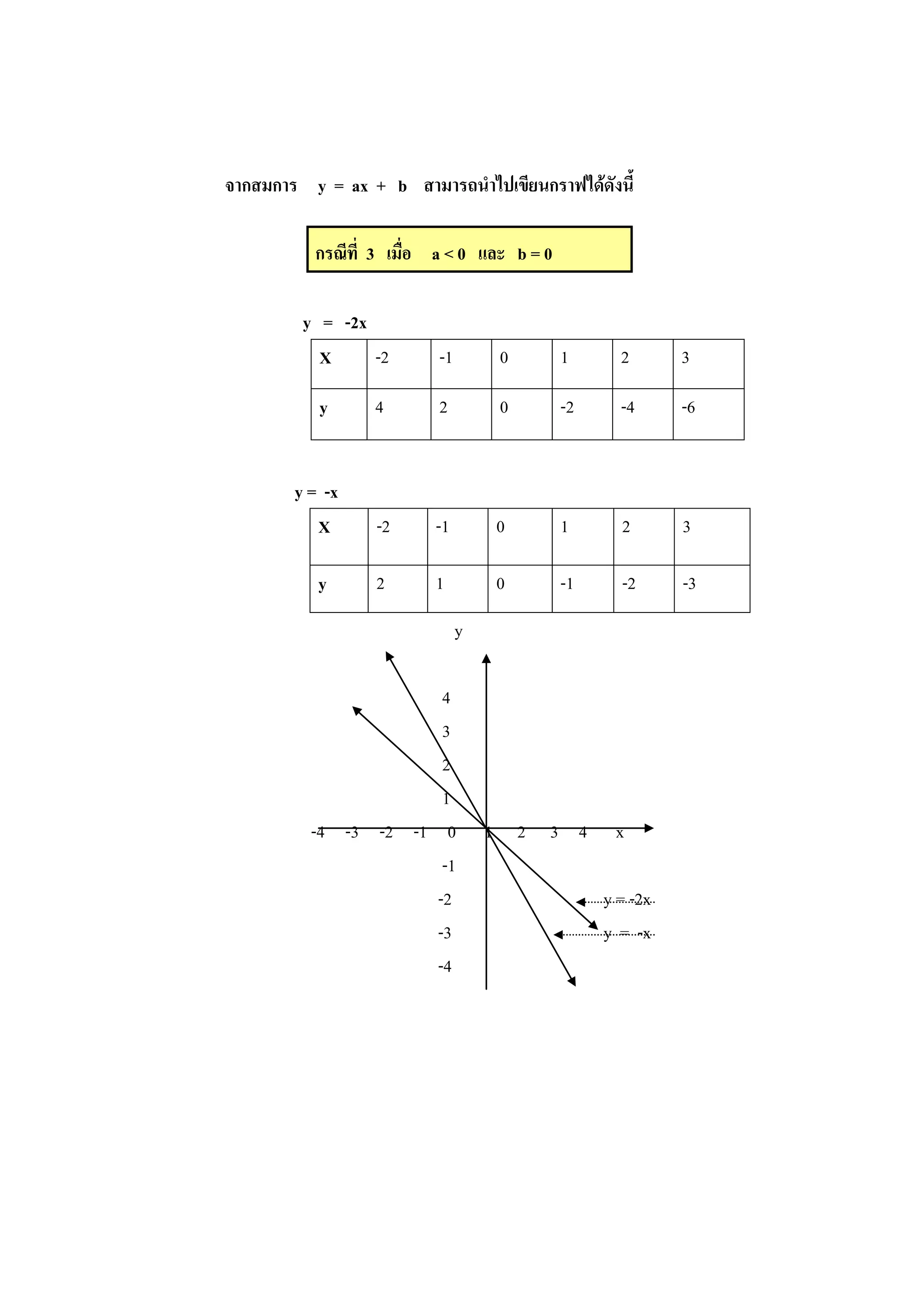

9. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 3 เมื่อ a < 0 และ b = 0
y = -2x
X -2 -1 0 1 2 3
y 4 2 0 -2 -4 -6
y = -x
X -2 -1 0 1 2 3
y 2 1 0 -1 -2 -3
y
4
3
2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2 y = -2x
-3 y = -x
-4
10. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 4 เมื่อ a < 0 และ b 0
y = -x + 1
X -2 -1 0 1 2 3
y 3 2 1 0 1 2
y = -2x + 1
X -2 -1 0 1 2 3
y 5 3 1 -1 -3 -5
y
4
3
2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2 y = -x + 1
-3 y = -2x + 1
-4
11. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 5 เมื่อ a = 0 และ b 0
y = 0(x) + 3
X -2 -1 0 1 2 3
y 3 3 3 3 3 3
y = 0(x) + 2
X -2 -1 0 1 2 3
y 2 2 2 2 2 2
y
4 y = 3
3
2 y = 2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4
12. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 6 เมื่อ a = 0 และ b = 0
y = 0( x )
X -2 -1 0 1 2 3
y 0 0 0 0 0 0
y
4
3
2
1 y = 0
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

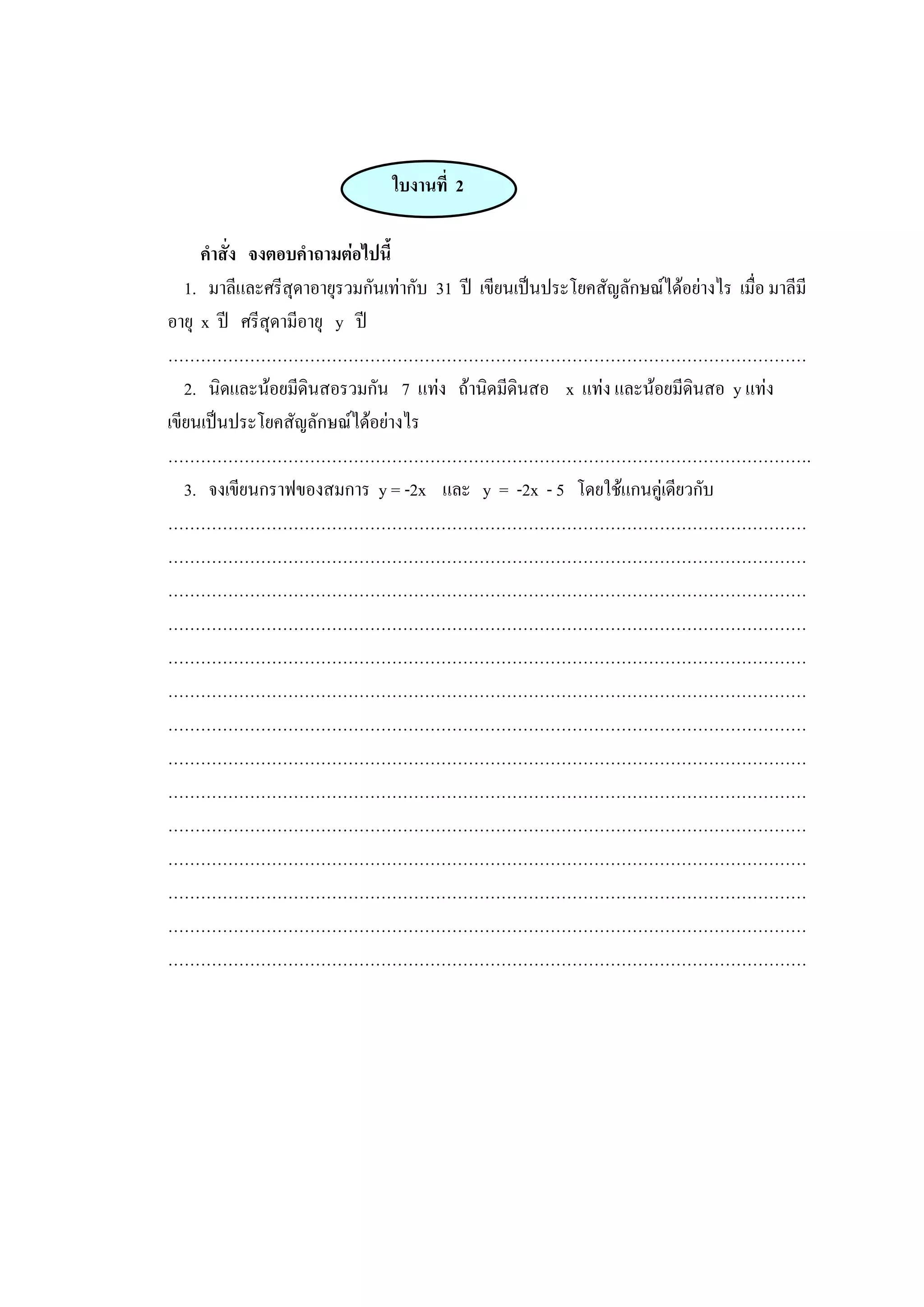

13. ใบงานที่ 2
คาสั่ง จงตอบคาถามต่อไปนี้
1. มาลีและศรีสุดาอายุรวมกันเท่ากับ 31 ปี เขียนเป็นประโยคสัญลักษณ์ได้อย่างไร เมื่อ มาลีมี
อายุ x ปี ศรีสุดามีอายุ y ปี
………………………………………………………………………………………………………
2. นิดและน้อยมีดินสอรวมกัน 7 แท่ง ถ้านิดมีดินสอ x แท่ง และน้อยมีดินสอ y แท่ง
เขียนเป็นประโยคสัญลักษณ์ได้อย่างไร
……………………………………………………………………………………………………….

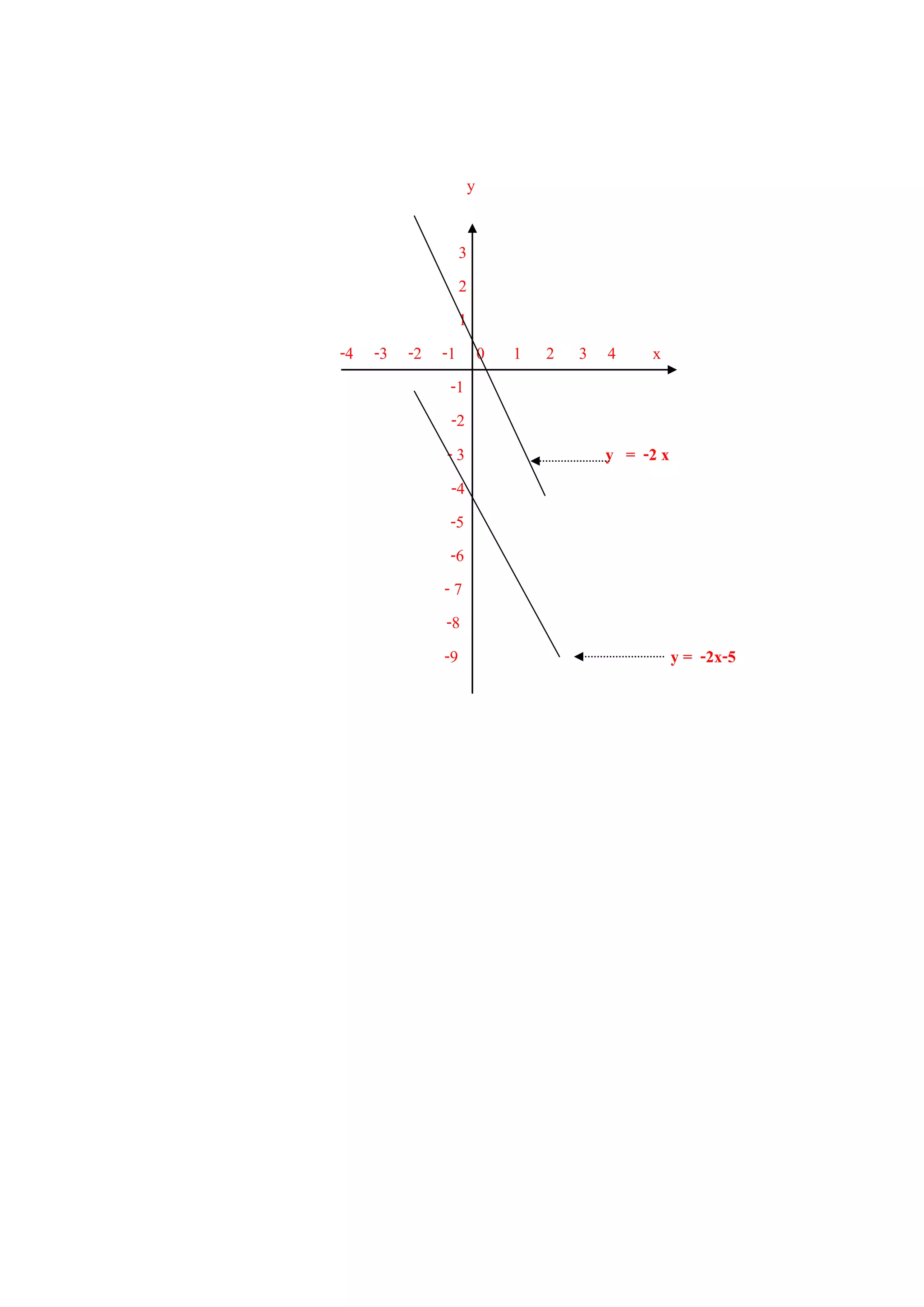

3. จงเขียนกราฟของสมการ y = -2x และ y = -2x - 5 โดยใช้แกนคู่เดียวกับ
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
14. y
3
2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
- 3 y = -2 x
-4
-5
-6
- 7
-8
-9 y = -2x-5

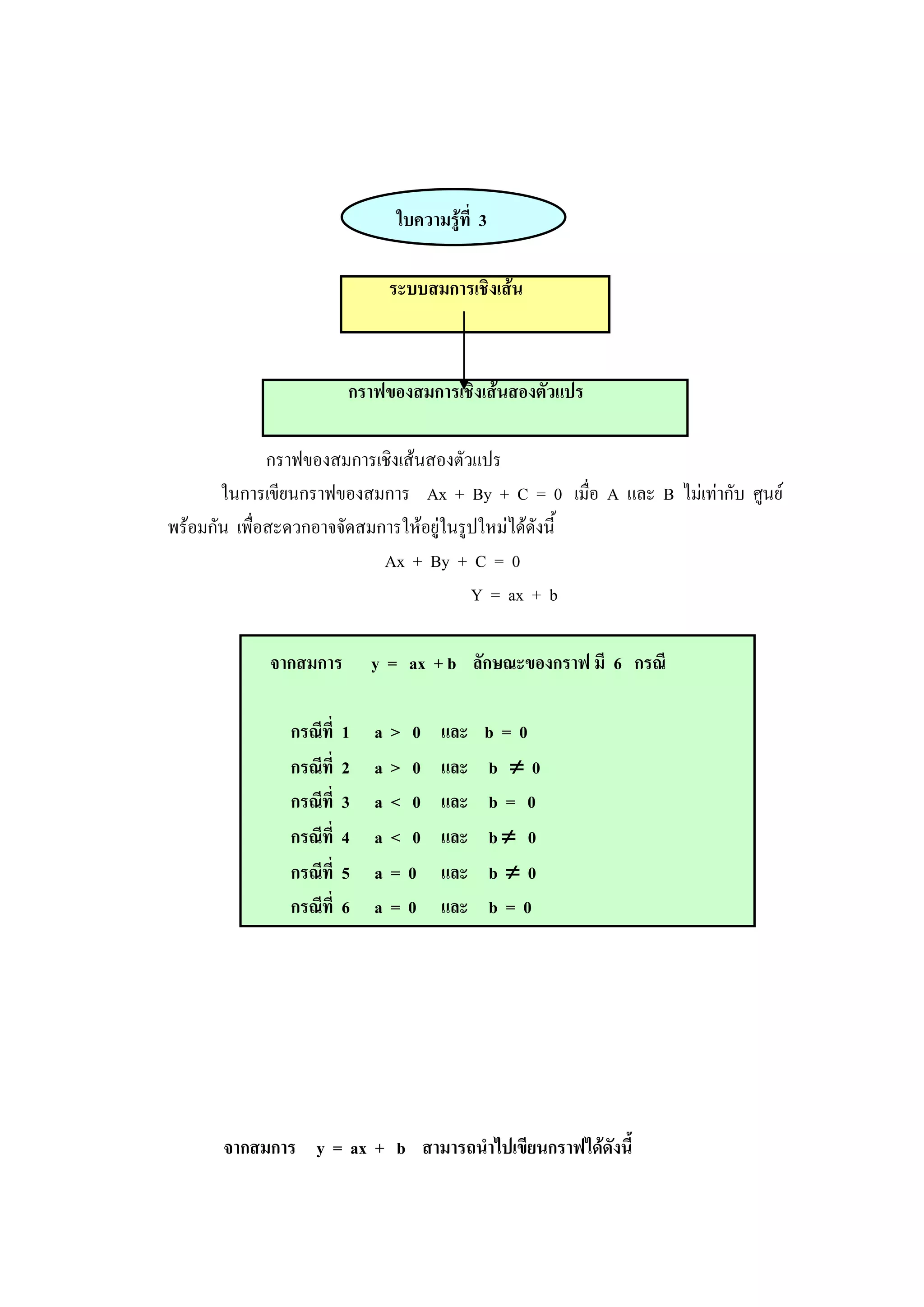

15. ใบความรู้ที่ 3
ระบบสมการเชิงเส้น
กราฟของสมการเชิงเส้นสองตัวแปร
กราฟของสมการเชิงเส้นสองตัวแปร
ในการเขียนกราฟของสมการ Ax + By + C = 0 เมื่อ A และ B ไม่เท่ากับ ศูนย์
พร้อมกัน เพื่อสะดวกอาจจัดสมการให้อยู่ในรูปใหม่ได้ดังนี้
Ax + By + C = 0
Y = ax + b
จากสมการ y = ax + b ลักษณะของกราฟ มี 6 กรณี
กรณีที่ 1 a > 0 และ b = 0
กรณีที่ 2 a > 0 และ b 0
กรณีที่ 3 a < 0 และ b = 0
กรณีที่ 4 a < 0 และ b 0
กรณีที่ 5 a = 0 และ b 0
กรณีที่ 6 a = 0 และ b = 0
จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้

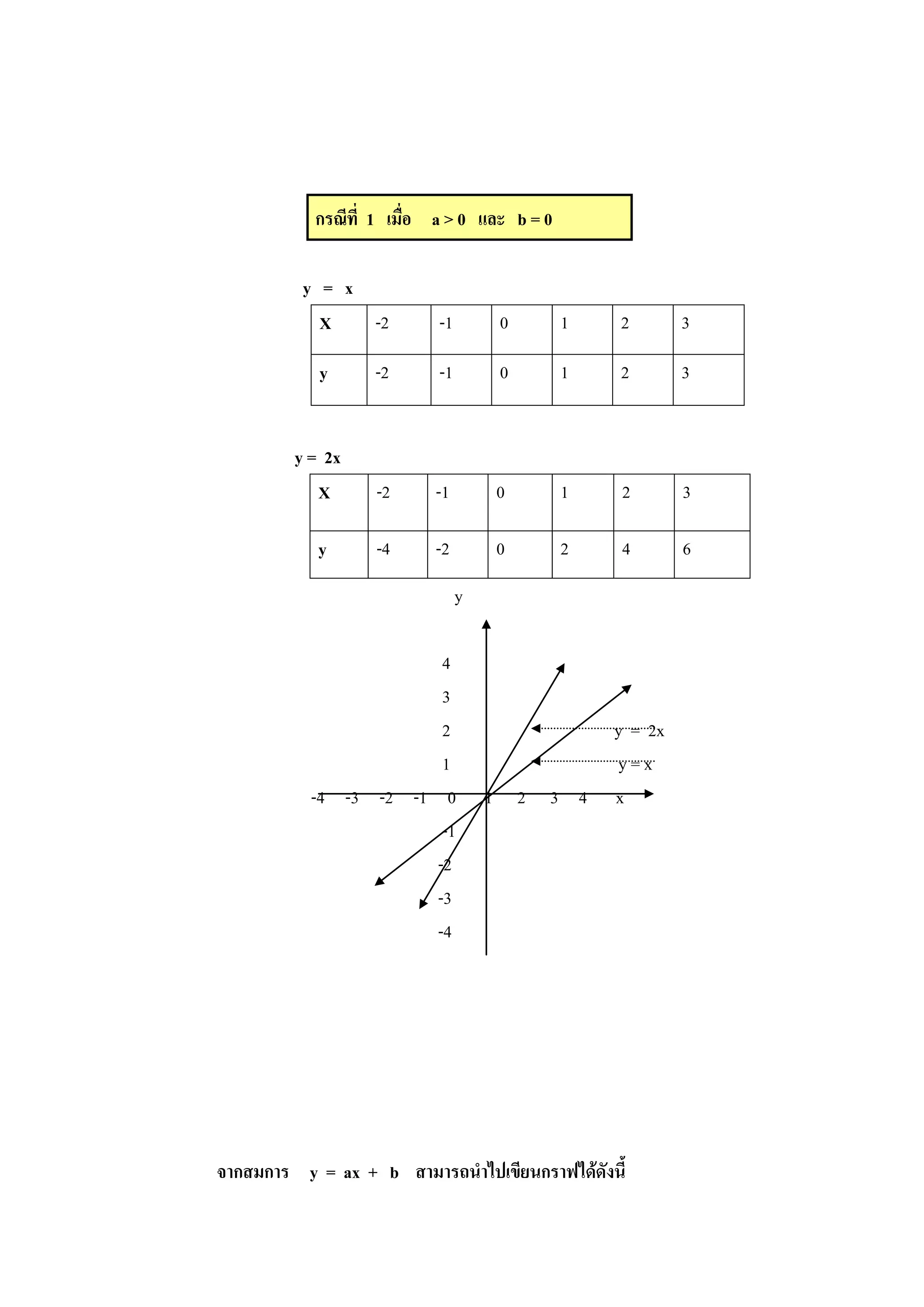

16. กรณีที่ 1 เมื่อ a > 0 และ b = 0
y = x
X -2 -1 0 1 2 3
y -2 -1 0 1 2 3
y = 2x
X -2 -1 0 1 2 3
y -4 -2 0 2 4 6
y
4
3
2 y = 2x
1 y = x
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4
จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
17. กรณีที่ 2 เมื่อ a > 0 และ b 0
y = 2x + 1
X -2 -1 0 1 2 3
y -3 -1 1 3 5 7
y = 2x - 1
X -2 -1 0 1 2 3
y -5 -3 -1 1 3 5
y
4
3 y = 2x + 1
2
1 y = 2x - 1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

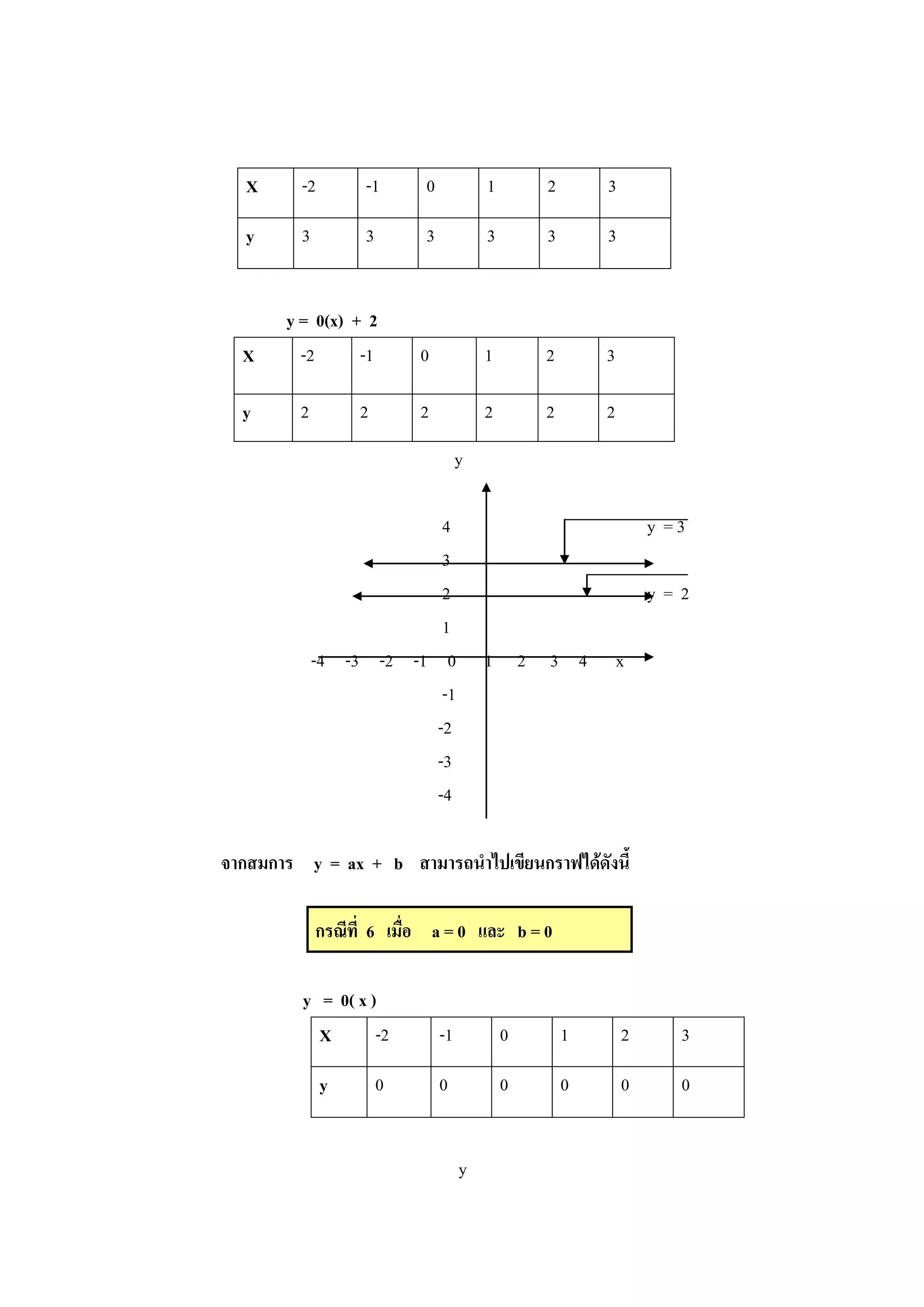

จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 5 เมื่อ a = 0 และ b 0
y = 0(x) + 3
18. X -2 -1 0 1 2 3
y 3 3 3 3 3 3
y = 0(x) + 2
X -2 -1 0 1 2 3
y 2 2 2 2 2 2
y
4 y = 3
3
2 y = 2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

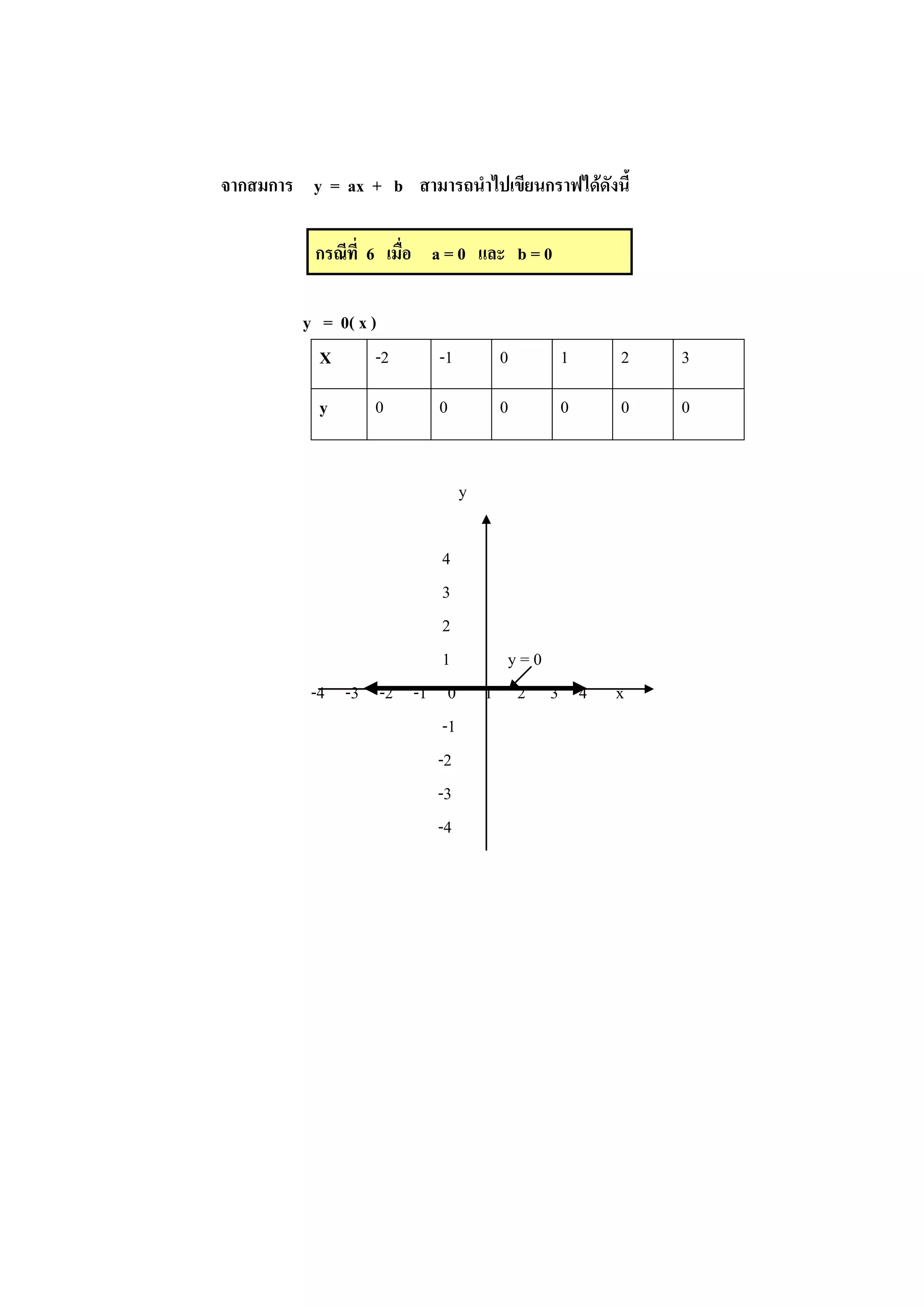

จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 6 เมื่อ a = 0 และ b = 0
y = 0( x )
X -2 -1 0 1 2 3
y 0 0 0 0 0 0
y

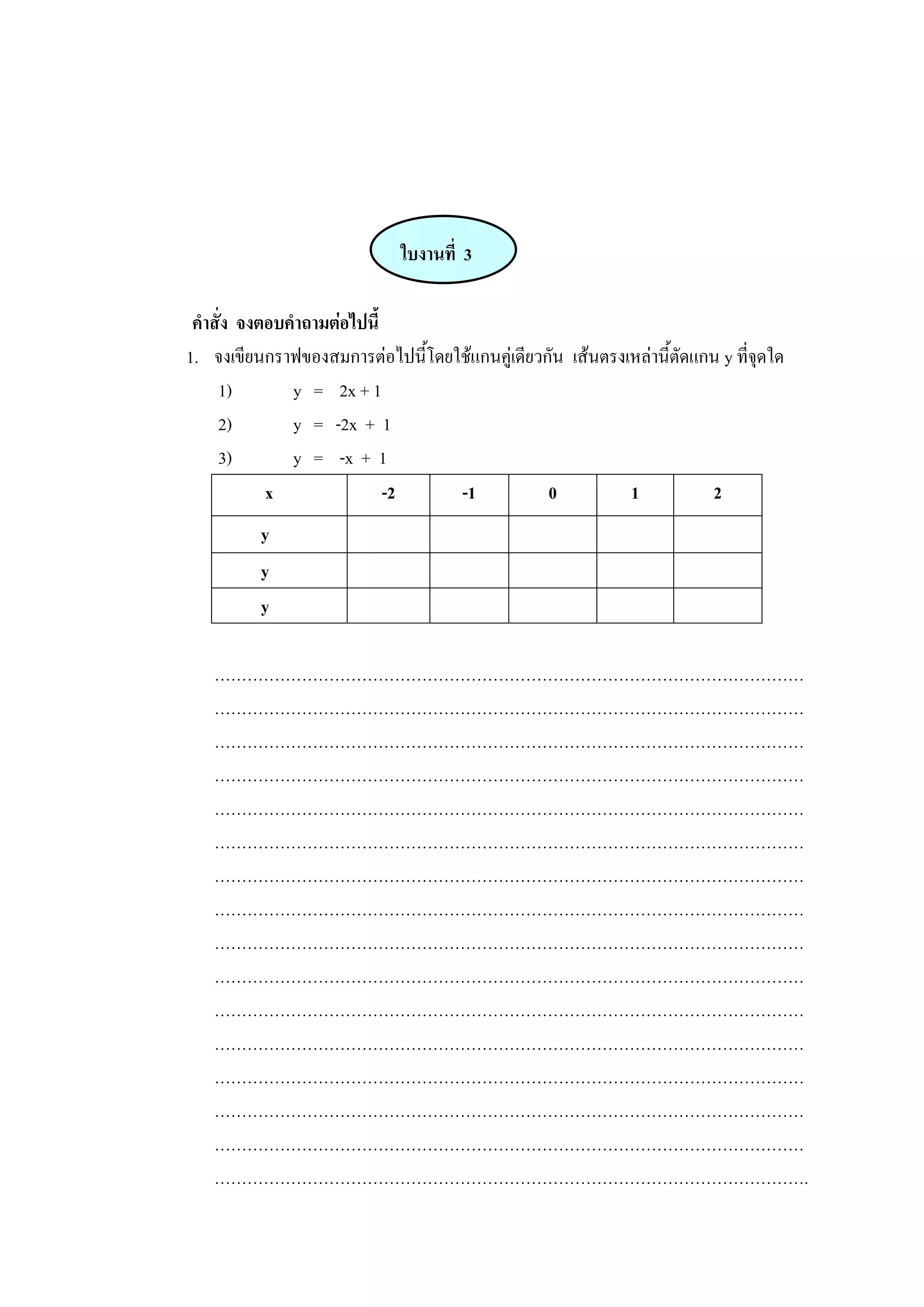

20. ใบงานที่ 3
คาสั่ง จงตอบคาถามต่อไปนี้
1. จงเขียนกราฟของสมการต่อไปนี้โดยใช้แกนคู่เดียวกัน เส้นตรงเหล่านี้ตัดแกน y ที่จุดใด
1) y = 2x + 1
2) y = -2x + 1
3) y = -x + 1
x -2 -1 0 1 2
y
y
y
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
……………………………………………………………………………………………….

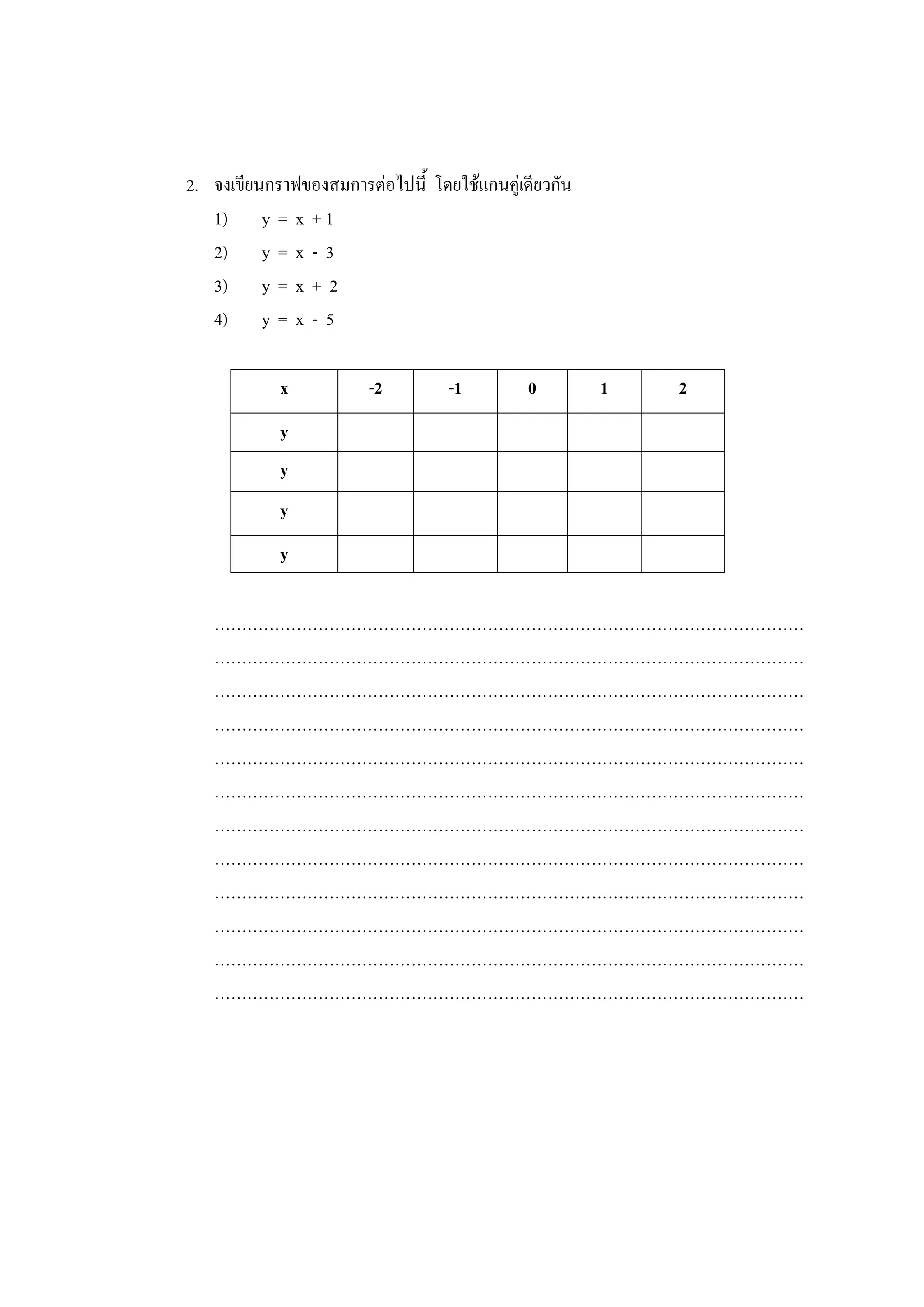

21. 2. จงเขียนกราฟของสมการต่อไปนี้ โดยใช้แกนคู่เดียวกัน
1) y = x + 1
2) y = x - 3
3) y = x + 2
4) y = x - 5
x -2 -1 0 1 2
y
y
y
y
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………

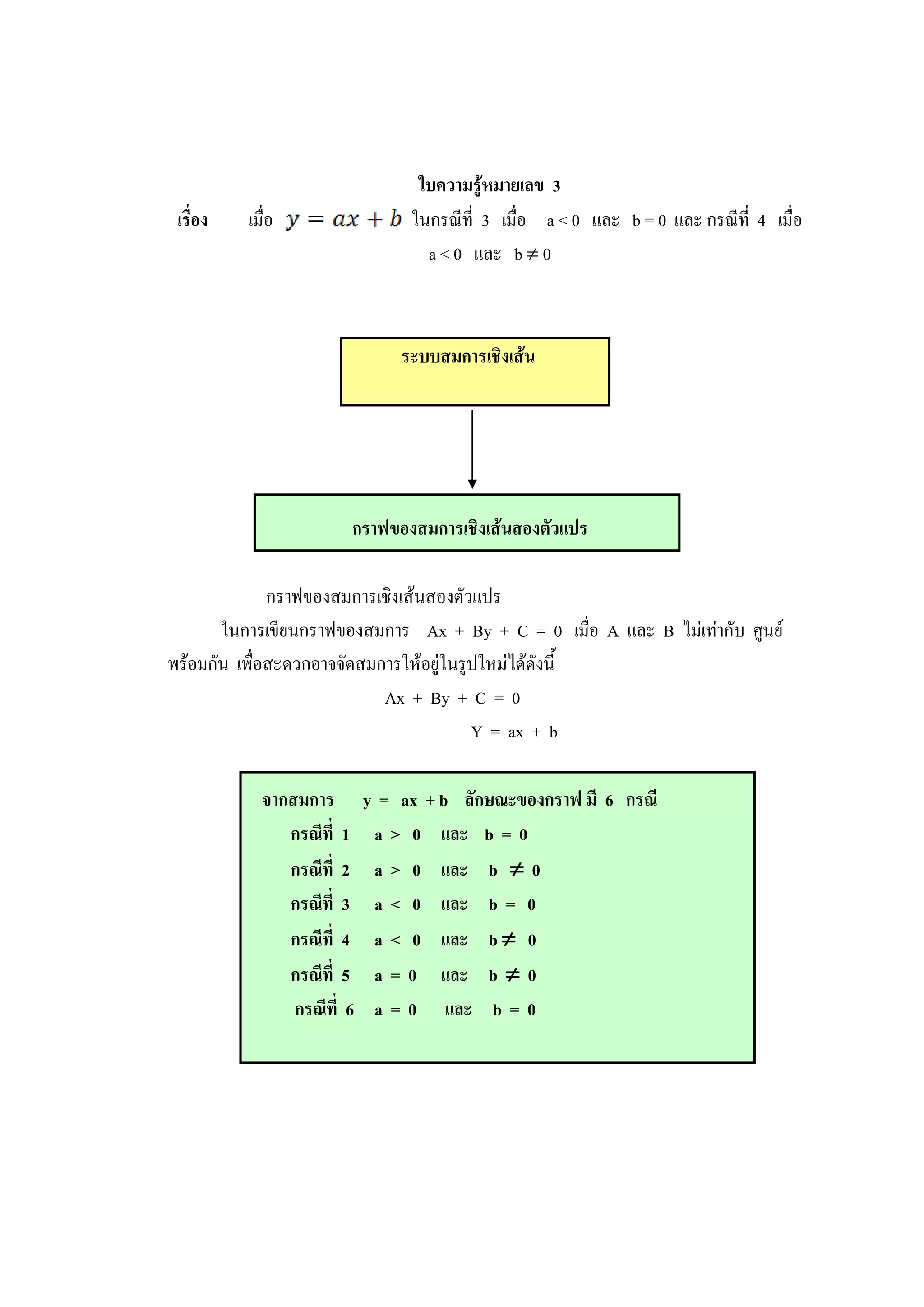

22. ใบความรู้หมายเลข 3
เรื่อง เมื่อ ในกรณีที่ 3 เมื่อ a < 0 และ b = 0 และ กรณีที่ 4 เมื่อ
a < 0 และ b 0
ระบบสมการเชิงเส้น
กราฟของสมการเชิงเส้นสองตัวแปร
กราฟของสมการเชิงเส้นสองตัวแปร
ในการเขียนกราฟของสมการ Ax + By + C = 0 เมื่อ A และ B ไม่เท่ากับ ศูนย์
พร้อมกัน เพื่อสะดวกอาจจัดสมการให้อยู่ในรูปใหม่ได้ดังนี้
Ax + By + C = 0
Y = ax + b
จากสมการ y = ax + b ลักษณะของกราฟ มี 6 กรณี
กรณีที่ 1 a > 0 และ b = 0
กรณีที่ 2 a > 0 และ b 0
กรณีที่ 3 a < 0 และ b = 0
กรณีที่ 4 a < 0 และ b 0
กรณีที่ 5 a = 0 และ b 0
กรณีที่ 6 a = 0 และ b = 0

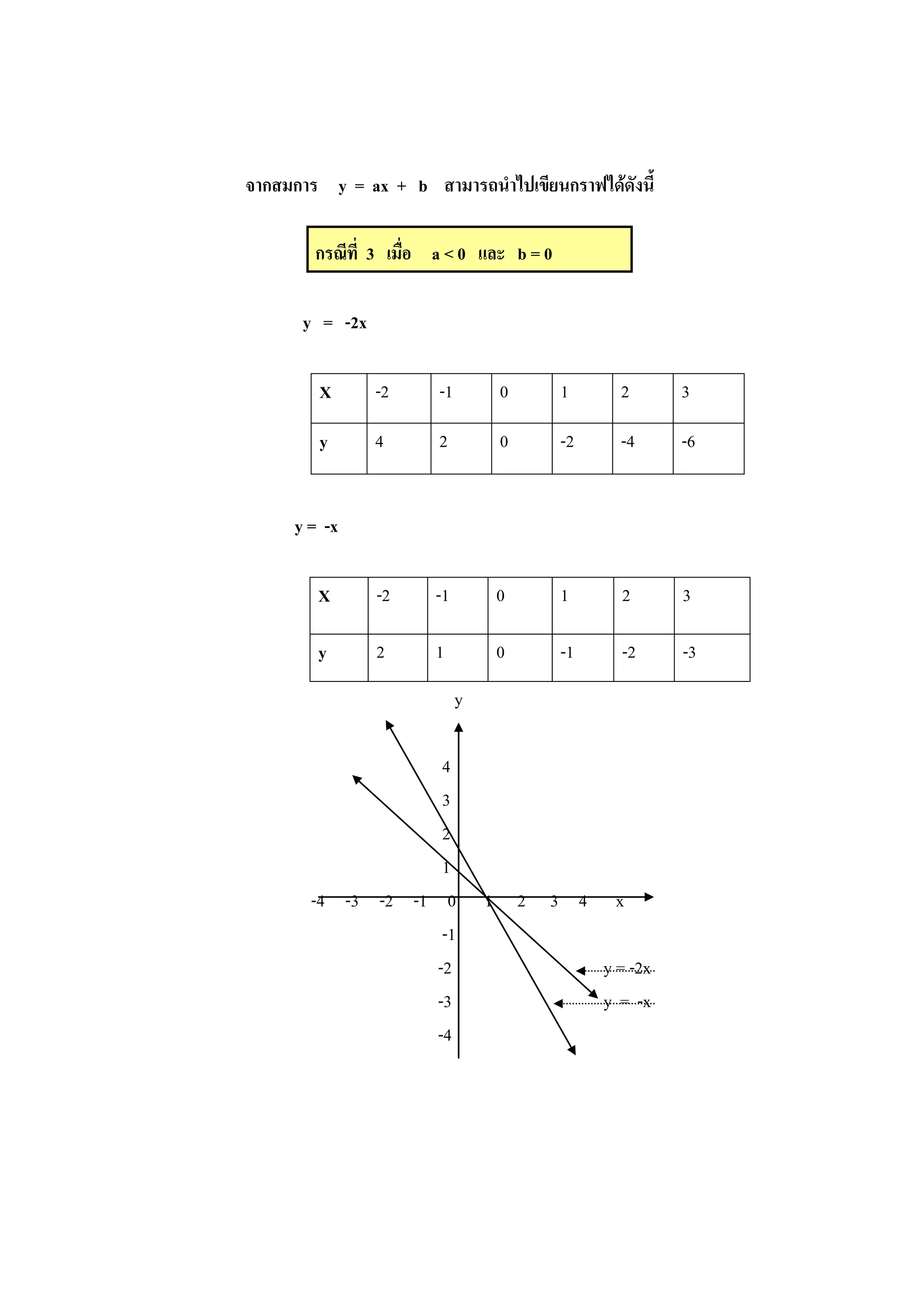

23. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 3 เมื่อ a < 0 และ b = 0
y = -2x
X -2 -1 0 1 2 3
y 4 2 0 -2 -4 -6
y = -x
X -2 -1 0 1 2 3
y 2 1 0 -1 -2 -3
y
4
3
2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2 y = -2x
-3 y = -x
-4

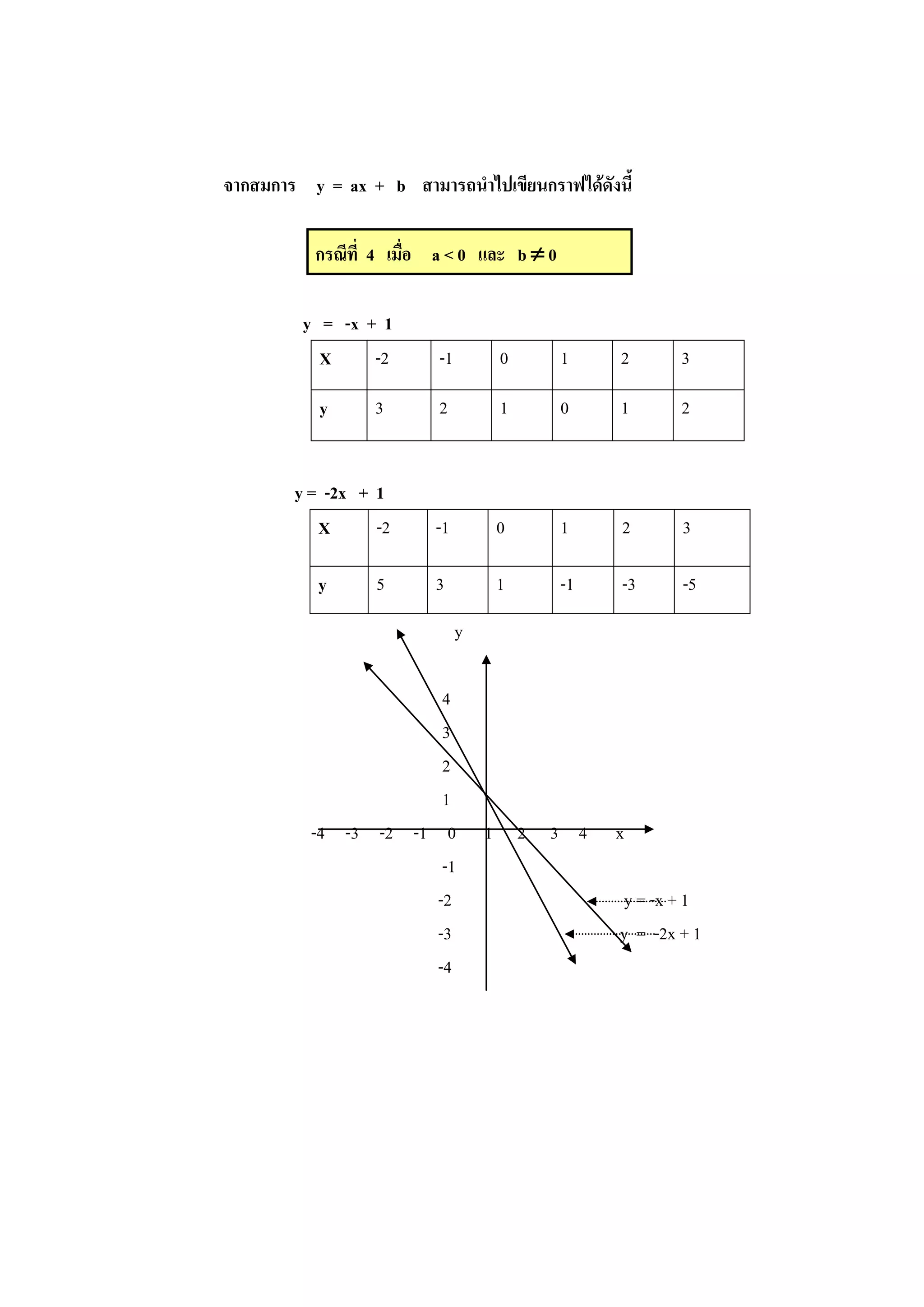

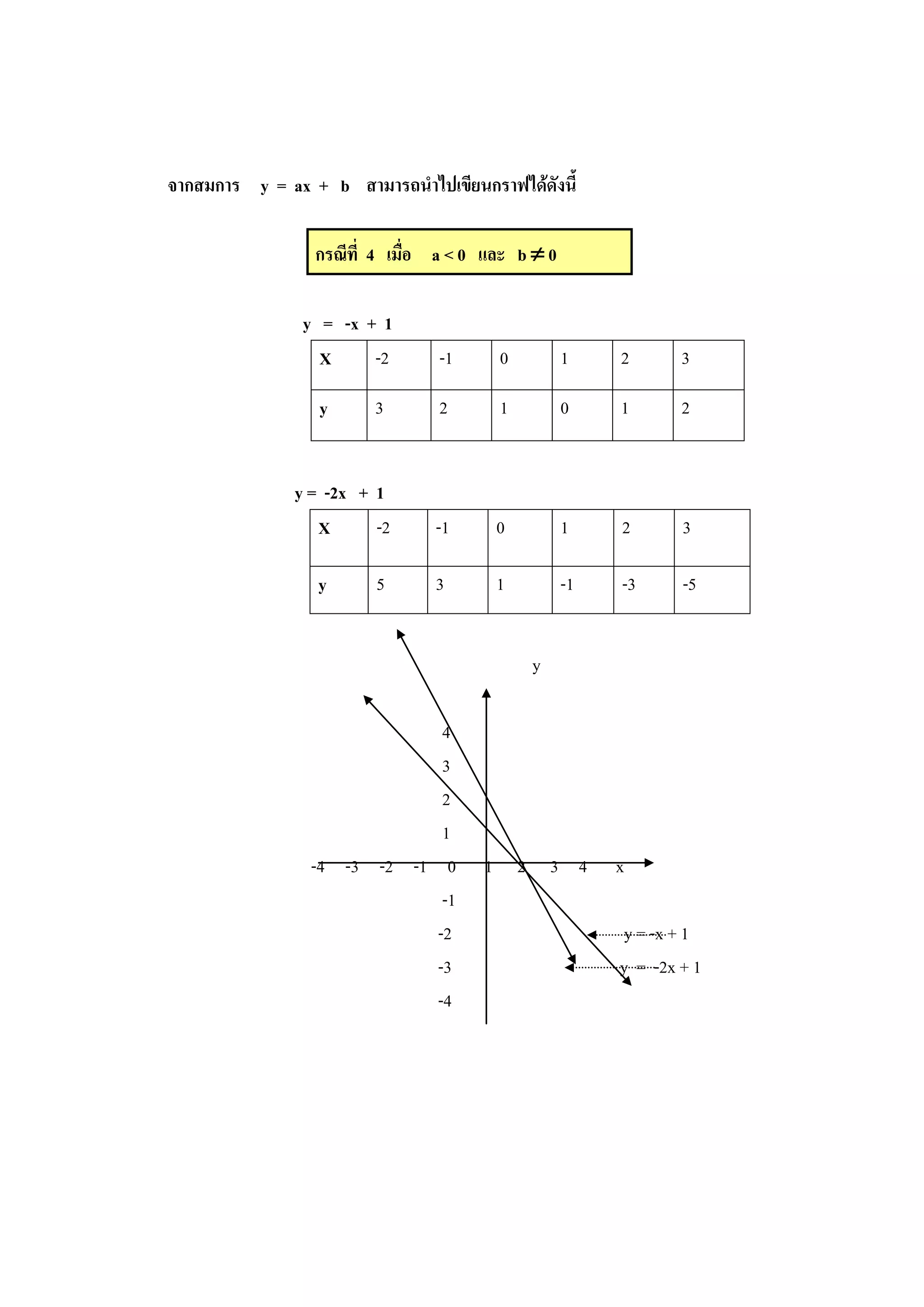

24. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 4 เมื่อ a < 0 และ b 0
y = -x + 1
X -2 -1 0 1 2 3
y 3 2 1 0 1 2
y = -2x + 1
X -2 -1 0 1 2 3
y 5 3 1 -1 -3 -5
y
4
3
2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2 y = -x + 1
-3 y = -2x + 1
-4

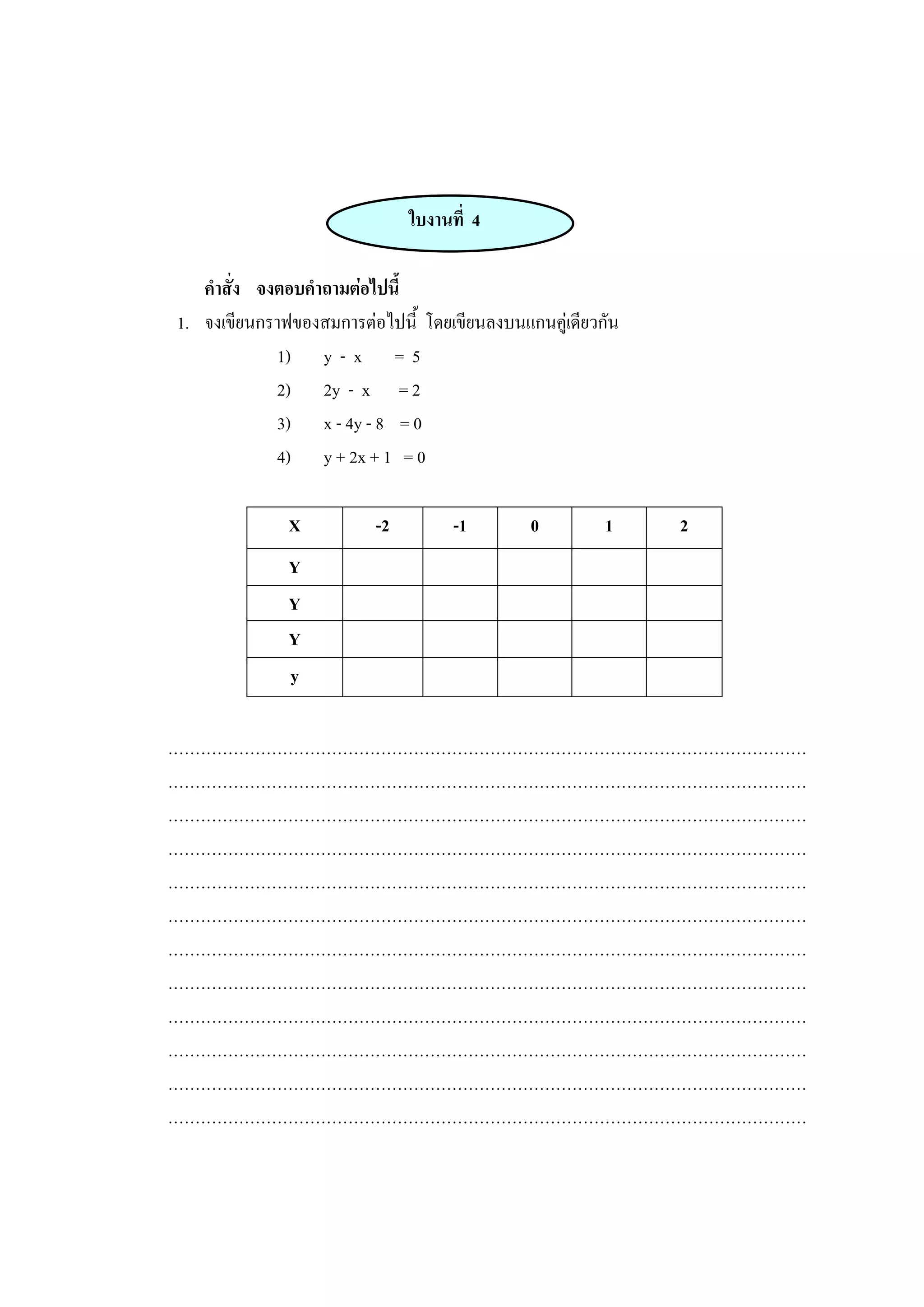

25. ใบงานที่ 4
คาสั่ง จงตอบคาถามต่อไปนี้
1. จงเขียนกราฟของสมการต่อไปนี้ โดยเขียนลงบนแกนคู่เดียวกัน
1) y - x = 5
2) 2y - x = 2
3) x - 4y - 8 = 0
4) y + 2x + 1 = 0
X -2 -1 0 1 2
Y
Y
Y
y
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………

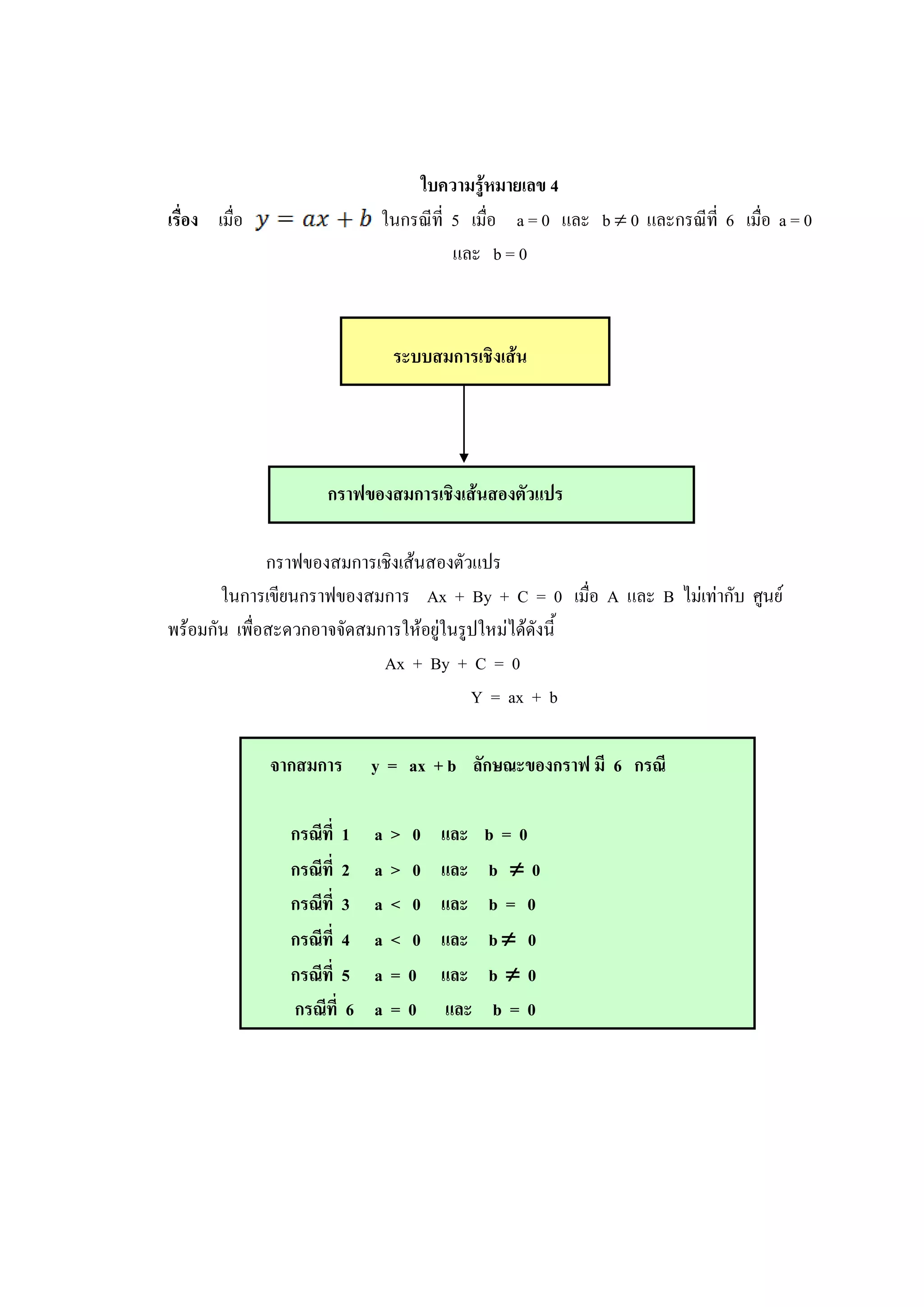

27. ใบความรู้หมายเลข 4
เรื่อง เมื่อ ในกรณีที่ 5 เมื่อ a = 0 และ b 0 และกรณีที่ 6 เมื่อ a = 0
และ b = 0
ระบบสมการเชิงเส้น
กราฟของสมการเชิงเส้นสองตัวแปร
กราฟของสมการเชิงเส้นสองตัวแปร
ในการเขียนกราฟของสมการ Ax + By + C = 0 เมื่อ A และ B ไม่เท่ากับ ศูนย์
พร้อมกัน เพื่อสะดวกอาจจัดสมการให้อยู่ในรูปใหม่ได้ดังนี้
Ax + By + C = 0
Y = ax + b
จากสมการ y = ax + b ลักษณะของกราฟ มี 6 กรณี
กรณีที่ 1 a > 0 และ b = 0
กรณีที่ 2 a > 0 และ b 0
กรณีที่ 3 a < 0 และ b = 0
กรณีที่ 4 a < 0 และ b 0
กรณีที่ 5 a = 0 และ b 0
กรณีที่ 6 a = 0 และ b = 0

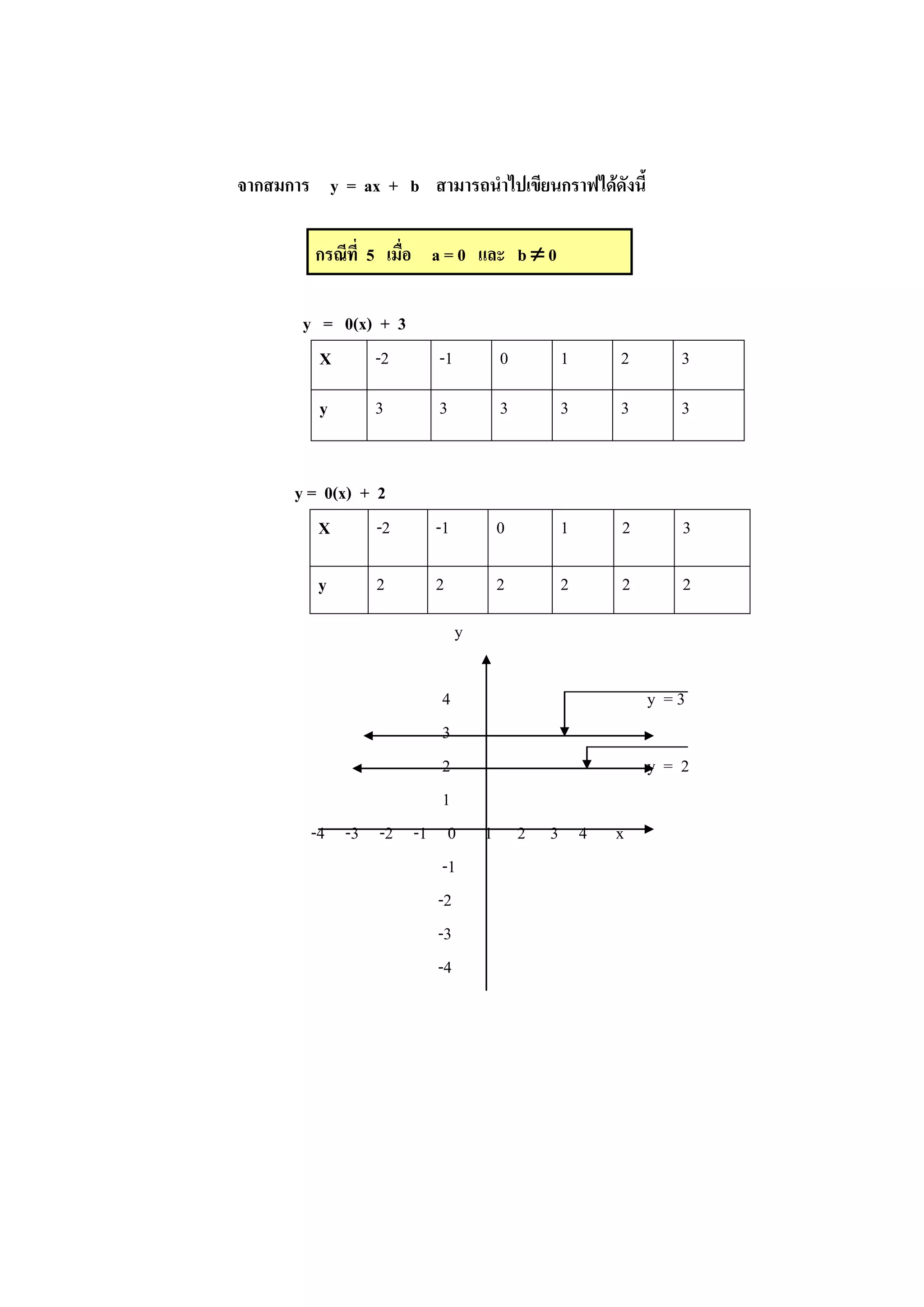

28. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้
กรณีที่ 5 เมื่อ a = 0 และ b 0
y = 0(x) + 3
X -2 -1 0 1 2 3
y 3 3 3 3 3 3
y = 0(x) + 2
X -2 -1 0 1 2 3
y 2 2 2 2 2 2
y
4 y = 3
3
2 y = 2
1
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

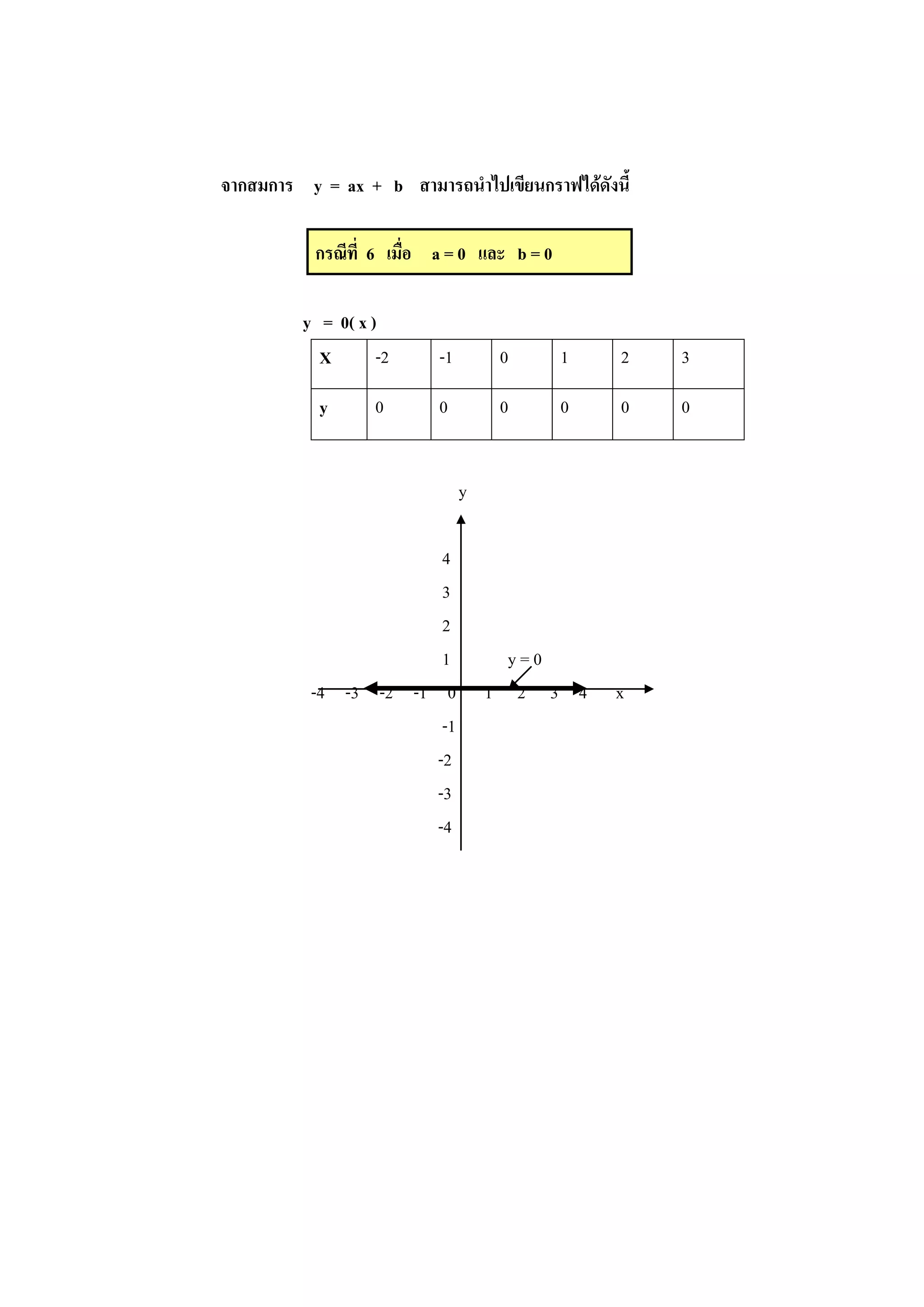

29. จากสมการ y = ax + b สามารถนาไปเขียนกราฟได้ดังนี้

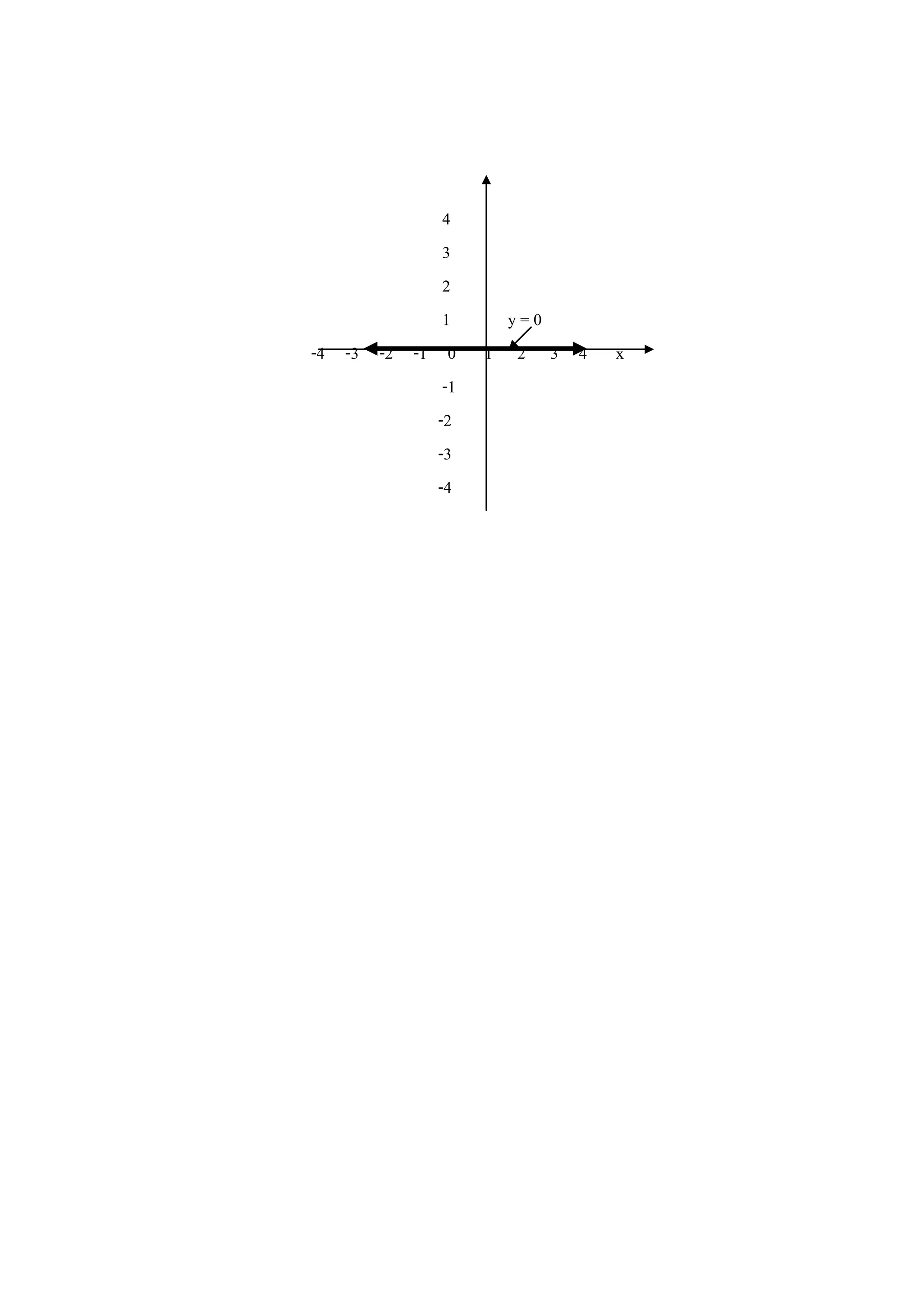

กรณีที่ 6 เมื่อ a = 0 และ b = 0
y = 0( x )
X -2 -1 0 1 2 3
y 0 0 0 0 0 0
y
4
3
2
1 y = 0
-4 -3 -2 -1 0 1 2 3 4 x
-1
-2
-3
-4

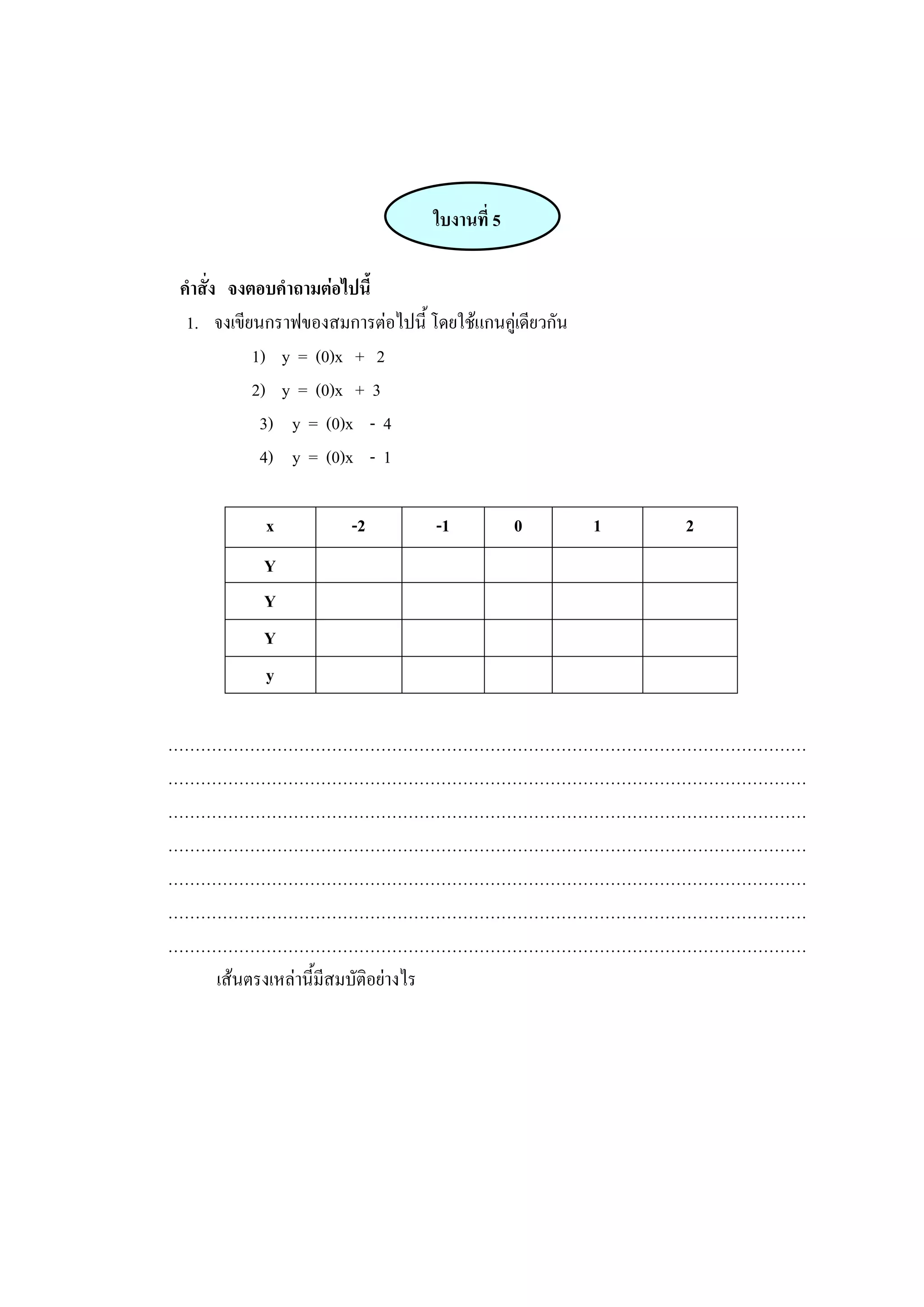

30. ใบงานที่ 5
คาสั่ง จงตอบคาถามต่อไปนี้
1. จงเขียนกราฟของสมการต่อไปนี้ โดยใช้แกนคู่เดียวกัน
1) y = (0)x + 2
2) y = (0)x + 3
3) y = (0)x - 4
4) y = (0)x - 1
x -2 -1 0 1 2
Y
Y
Y
y
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
เส้นตรงเหล่านี้มีสมบัติอย่างไร

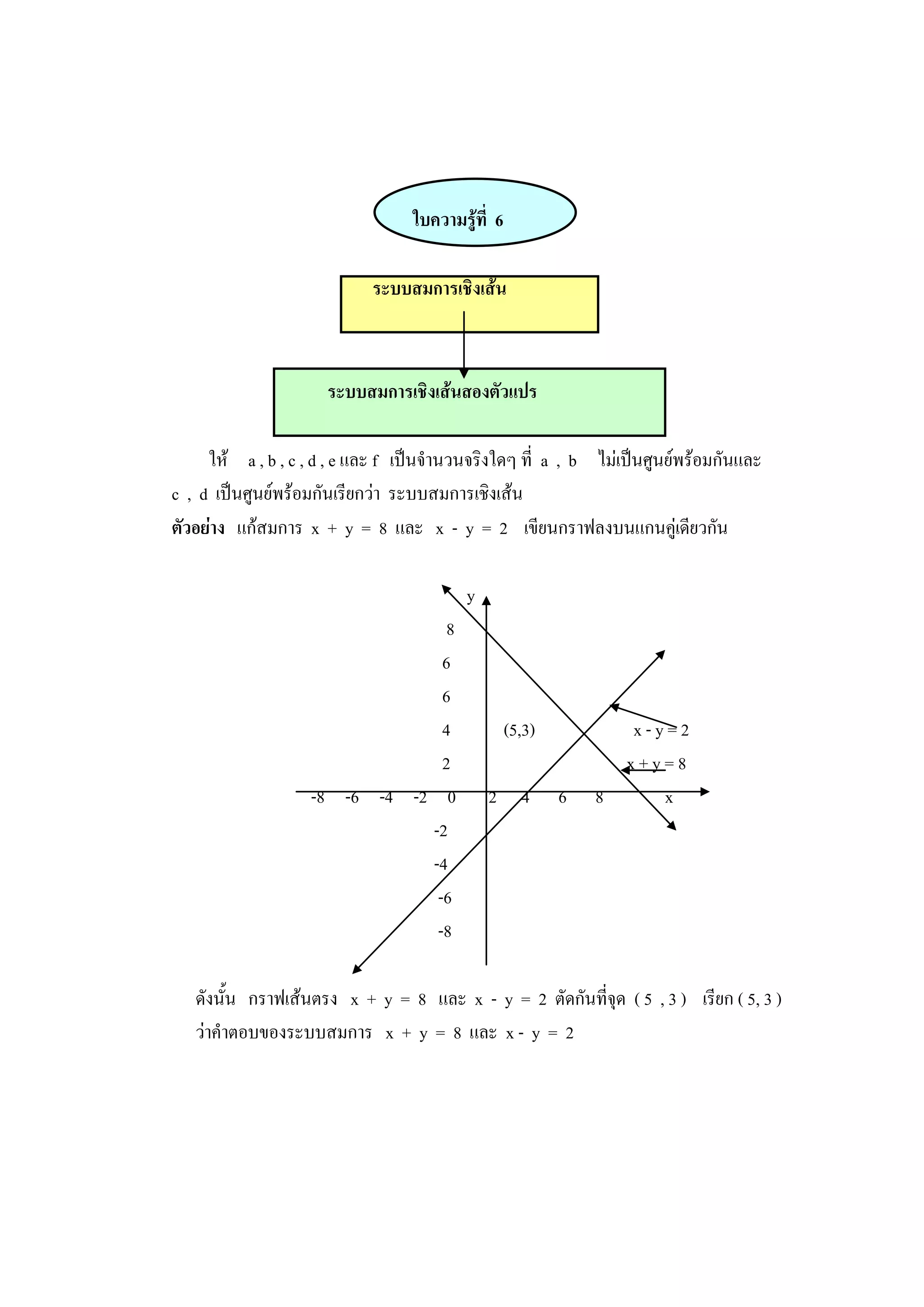

31. ใบความรู้ที่ 6
ระบบสมการเชิงเส้น
ระบบสมการเชิงเส้นสองตัวแปร
ให้ a , b , c , d , e และ f เป็นจานวนจริงใดๆ ที่ a , b ไม่เป็นศูนย์พร้อมกันและ
c , d เป็นศูนย์พร้อมกันเรียกว่า ระบบสมการเชิงเส้น
ตัวอย่าง แก้สมการ x + y = 8 และ x - y = 2 เขียนกราฟลงบนแกนคู่เดียวกัน
y
8
6
6
4 (5,3) x - y = 2
2 x + y = 8
-8 -6 -4 -2 0 2 4 6 8 x
-2
-4
-6
-8
ดังนั้น กราฟเส้นตรง x + y = 8 และ x - y = 2 ตัดกันที่จุด ( 5 , 3 ) เรียก ( 5, 3 )
ว่าคาตอบของระบบสมการ x + y = 8 และ x - y = 2

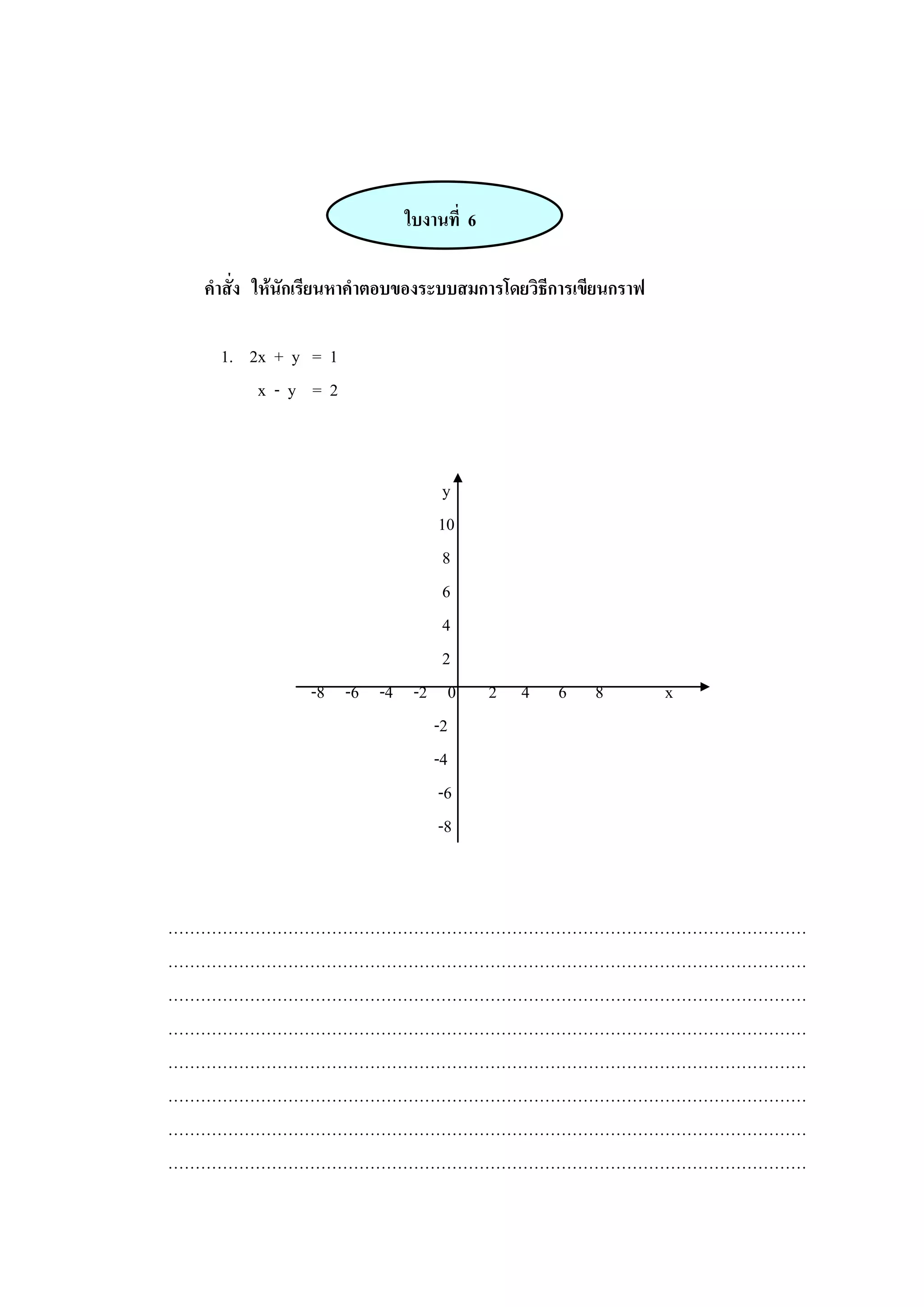

32. ใบงานที่ 6
คาสั่ง ให้นักเรียนหาคาตอบของระบบสมการโดยวิธีการเขียนกราฟ
1. 2x + y = 1
x - y = 2
y
10
8
6
4
2
-8 -6 -4 -2 0 2 4 6 8 x
-2
-4
-6
-8
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………

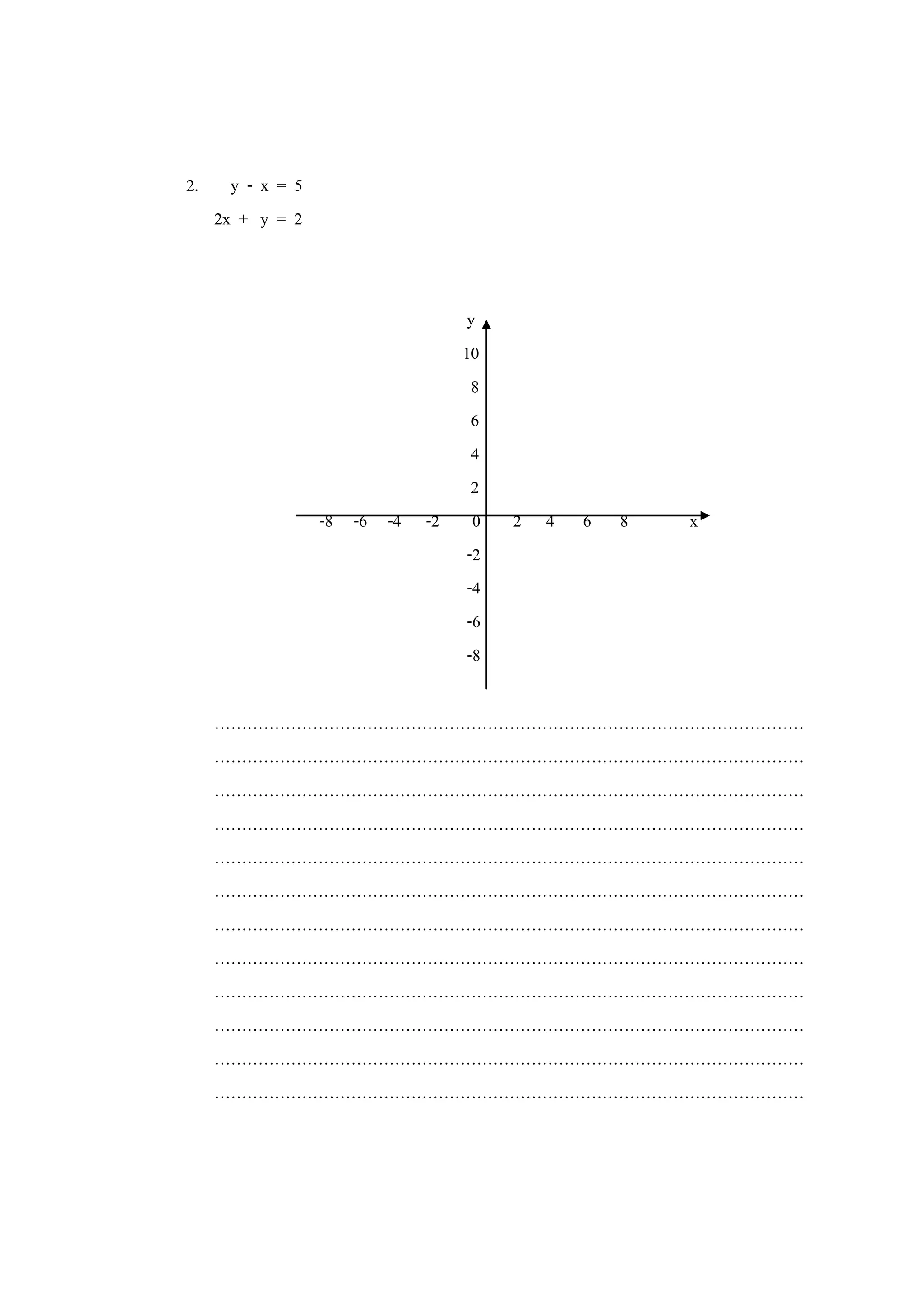

33. 2. y - x = 5
2x + y = 2
y
10
8
6
4
2
-8 -6 -4 -2 0 2 4 6 8 x
-2
-4
-6
-8
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
