QGIS training 2/3
- 1.
- 2. QGIS中級 2 プログラム 1. オンラインデータの取得 2.データサービスの利用 3. ベクトルデータの操作 4. ラスタデータの操作 5. Exif情報の利用 6. 応用操作 2013年7月
- 3. ３．ベクトルデータの操作 • 前準備 • データ編集 デジタイズ（スナップ、ポリゴン重なり禁止 、トポロジ編集） 属性項目、フォーム指定 ・テーブル操作 ＣＳＶデータ読み込み（ＯＧＲ） テーブル結合テーブル演算 テーブルマネージャ グラフ表示 2013年7月 QGIS中級 3
- 4. 前準備 • 大量のベクトルデータを表示すると処理が遅 い • 処理高速化のための工夫をいくつか紹介 •表示更新が必要ない作業中はレンダリング オフ • 空間インデックスを作成する • データが多いレイヤは表示する縮尺を指定す る 2013年7月 QGIS中級 4
- 5.
- 6. 空間インデックスの作成 • 大量の地物を保有するレイヤは空間インデッ クスを作成するかどうかでアクセス速度が異 なる 2013年7月 QGIS中級6 レイヤを選択してプロパティダイアログを 表示.一般情報タブで”空間インデックス の作成”ボタンをクリックすると選択レイヤ の空間インデックスが作成され る.QGIS1.7.4ではShapeファイルのパス 名,ファイル名に日本語がはいっていると 空間インデックスの作成に失敗するので ファイル名は半角アルファベット,数字で 作成したほうが無難.
- 7. 縮尺依存レンダリングの使用 • 指定レイヤを表示する縮尺を指定する。 小縮尺で表示しても表示がつぶれるようなレイヤは表示する縮 尺を制限する。指定すると小縮尺表示時の地図表示速度が向 上する。 2013年7月 QGIS中級7 レイヤを選択してプロパティダイアログを 表示.一般情報タブで”縮尺依存レンダリ ングの使用”チェックボックスをチェックす ると指定を行える. 基盤地図情報を読み込んだプロジェクト で設定を行う
- 8. ベクタデータの編集 • ベクタレイヤの編集手順 2013年7月 QGIS中級8 レイヤ選択 編集モードＯＮ データ編集 編集モードＯＦＦ 更新確認 レイヤデータ更新

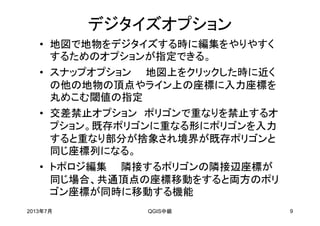

- 9. デジタイズオプション • 地図で地物をデジタイズする時に編集をやりやすく するためのオプションが指定できる。 • スナップオプション地図上をクリックした時に近く の他の地物の頂点やライン上の座標に入力座標を 丸めこむ閾値の指定 • 交差禁止オプション ポリゴンで重なりを禁止するオ プション。既存ポリゴンに重なる形にポリゴンを入力 すると重なり部分が捨象され境界が既存ポリゴンと 同じ座標列になる。 • トポロジ編集 隣接するポリゴンの隣接辺座標が 同じ場合、共通頂点の座標移動をすると両方のポリ ゴン座標が同時に移動する機能 2013年7月 QGIS中級 9
- 10.
- 11.
- 12.
- 13.
- 14. レイヤ属性編集 • 国土数値情報 浸水想定区域A31-12_14 2013年7月 QGIS中級 14
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23. テーブル操作 • QGISのベクトルレイヤでは地物の図形デー タ対応する属性データをレイヤとして利用す る • 図形データとペアになっていない属性データ テーブルをレイヤとしてロードすることができ る。 •ロードした属性データに図形データとのリンク キーがあればシステム中で属性データと図形 データをリンクして利用できる。 2013年7月 QGIS中級 23
- 24. 国勢調査データでテーブル操作を行う 2013年7月 QGIS中級 24 国勢調査のデータとしてCSVファイルを２つ、Shapeファイルを1個ダウンロードし たのでこれらを利用する.ShapeファイルとCSVファイルは別々にロードできる.
- 25.
- 26. ダウンロードしたCSVファイル解凍 • tblT000572C14206.zip と tblT000573C14206.zipを解凍する 2013年7月 QGIS中級 26 ファイルは以下の場所にある c:¥QGIS20130709¥data¥kokuseityousa
- 27.
- 28. 573C 年齢 男女別年齢etc… 2013年7月 QGIS中級 28
- 29. tblT000572C14206.txtを加工 • tblT000572C14206.txt を tblT000572C14206.csvにコピー 2013年7月 QGIS中級 29 2行目(日本語カラム名)削除
- 30. tblT000572C14206.csvを加工 2013年7月 QGIS中級 30 データが無い場所に– が記入 されているが数値フィールドだ とインポート時にエラーになる から除去
- 31.
- 32. ただし • 普通に読み込むとすべてのフィールドが文字 型になってしまう 2013年7月 QGIS中級32 表の中の値を数値とし て扱うことができない
- 33. Csvファイルのフィールド データ型指定方法 QGISでロードするCSVファイルのフィールド型指定を 行いたい場合はcsvtファイルというテキストファイルに フィールドの型指定を行うと可能である. https://sites.google.com/site/qgismemo/040-bian-ji/shu-xingdetanicsvmatahadbffairuwo-jie-heshitai http://anitagraser.com/2011/03/07/how-to-specify-data-types-of-csv-columns-for-use-in-qgis/ http://d.hatena.ne.jp/Bravo-Astro/20120310/1331355187 tblT000572C14206.csv のフィールド型指定を行う場 合は tblT000572C14206.csvｔという名前のテキスト ファイルを同じフォルダに作り,そこの中でカンマ区切り でフィールドの型を指定する.その状態でベクタレイヤ の追加で tblT000572C14206.csv をロードすると指 定したフィールド型が反映する. 2013年7月 QGIS中級 33
- 34.
- 35.
- 36.
- 37.
- 38. 表データの応用 • 結合して作成した表データを応用する • 最初に作成した結合表を別名で保存する •レイヤ選択 メニュー “レイヤ→名前をつけて保存” 2013年7月 QGIS中級 38
- 39.
- 40.
- 41. 表計算 • テーブルのフィールド名を利用して計算式を定義。計算結果 をテーブルに格納することができる。格納は既存フィールド の値置き換えか新規フィールドへのデータ追加になる. 2013年7月 QGIS中級41 レイヤ選択の後に属性一覧 表示.編集モードをＯＮにした 上で“フィールド計算機のオー プン”ボタンをクリック
- 42.
- 43.
- 44. フィールドの整理 • 結合処理で大量のフィールドが生成 • 不要なフィールドを削除したい場合 •フィールド名を改名したい（日本語フィールド 名だとエラーになるプログラムがある） ＴａｂｌｅＭａｎａｇｅｒプラグインで作業ができる 2013年7月 QGIS中級 44
- 45. ＴａｂｌｅＭａｎａｇｅｒプラグインの起動 • 作業レイヤ選択の後 メニュー“プラグイン→Table→Table Manager” • メニューに無い場合はプラグインの管理やPythonプラグイン を呼び出すで当該プラグインを使えるようにする 2013年7月 QGIS中級 45

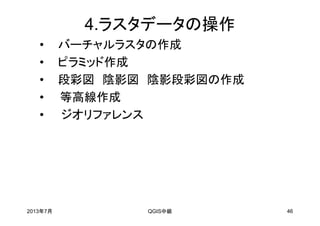

- 46. 4.ラスタデータの操作 • バーチャルラスタの作成 • ピラミッド作成 •段彩図 陰影図 陰影段彩図の作成 • 等高線作成 • ジオリファレンス 2013年7月 QGIS中級 46
- 47. バーチャルラスタ • 複数のラスタファイルを仮想的に1個のラスタ データとして扱えるようにする機能。 • GDALユーティリティコマンドgdalbuildvrt で 作成可能 http://www.gdal.org/gdalbuildvrt.html • 作成されたバーチャルラスタファイルはＧＤＡ Ｌでアクセス可能なラスタデータとして扱われ る • ＱＧＩＳ以外のプログラムでもＧＤＡＬで扱える 形式を使えるソフトウェアで利用できる。 2013年7月 QGIS中級 47
- 48.
- 49.
- 50.
- 51.
- 52.
- 53. ピラミッドの作成 • 対象ラスタレイヤの選択→メニュー “レイヤ→ プロパティ→ピラミッド” 2013年7月QGIS中級 53 作成したい画像解像度を 右側のリストでクリックし て指定.必要に応じてリサ ンプリング方法を指定.”ピ ラミッド作成”ボタンをク リックするとピラミッド作成 が開始する
- 54.
- 55. ピラミッド作成（別の方法) • メニュー “ラスタ→Ｍｉｓｃelｌａｎｅｏus→オーバ ービューの作成(ピラミッド) 2013年7月QGIS中級 55 ピラミッド作成はGDALの gdaladdo ユーティリティを利用して行っている. よってGDALでサポートされている ファイル形式を扱えるプログラムなら ば作成したピラミッドは共通で利用 できる. 下部ウィンドウに表示される文字列 はコマンドラインから指定パラメータ でgdaladdoを起動する場合の文字 列となる.大量のファイルに対して同 様の処理を行いたい場合はここに表 示される文字列を利用してバッチ処 理を作成して実行することが効率的 である.
- 56. 段彩図の作成 • 標高モデルの標高数値の値を利用して高低 を表現 2013年7月 QGIS中級56 プロパティのスタイルタブ でカラーマップを指定した 後カラーマップタブでカ ラーマップを指定する
- 57.
- 58.
- 59.
- 60.
- 61. 陰影図の作成 • 数値標高モデルのラスタレイヤを利用して陰 影図(shade)を作成する 2013年7月 QGIS中級61 メニューメニューメニューメニュー “ラスタラスタラスタラスタ →解析手法解析手法解析手法解析手法→ＤＥＭ（テリアンモデルＤＥＭ（テリアンモデルＤＥＭ（テリアンモデルＤＥＭ（テリアンモデル) 出力ファイル名は出力ファイル名は出力ファイル名は出力ファイル名は 書き込み可能フォルダに書き込み可能フォルダに書き込み可能フォルダに書き込み可能フォルダに 拡張子拡張子拡張子拡張子 .tif でファイル名でファイル名でファイル名でファイル名 指定指定指定指定
- 62.
- 63.
- 64. 等高線作成 • 数値標高のラスタデータから等高線を作成す ることができる 2013年7月 QGIS中級64 メニューメニューメニューメニュー “ラスタラスタラスタラスタ→Extraction→等高線等高線等高線等高線”
- 65.
- 66. ジオリファレンス • 位置座標情報を持っていない地図画像（地図や航 空写真、衛星写真等）に位置座標を付与してGIS上 で扱えるようにすることができる. • 画像とGISの地図上で対応する地点を何点か指定 した上で変換処理を行うことで画像に位置情報を付 与する. •画像にゆがみがあったり画像と参照地図の座標系 が異なる場合,指定対応点情報を利用して画像を変 形してGIS上に読み込むことが可能である. • ただし2次元上での変換のみサポートしているため 変換に標高は利用されていない. 2013年7月 QGIS中級 66
- 67.
- 68. ジオリファレンサに画像読み込み • メニュ- “ファイル→ラスタを開く”でラスタ画 像を指定.座標参照系を聞かれるのでここで は平面直角9系(EPSG:2451) 2013年7月 QGIS中級 68 本講習では小田原市WEBページで公開されているハザードマップPDFを画像化したもの を利用. ファイル名はdata/PDF フォルダ下の 20120709174158.png 元データのURLは 次のとおり http://www.city.odawara.kanagawa.jp/global-image/units/99236/1- 20120709174158.pdf
- 69.
- 70. 変換方法の指定 • ジオリファレンサメニュー “設定→変換の設定” で変換方法の定義 2013年7月QGIS中級 70 変換タイプや再サンプリン グの方法は画像のゆがみ やタイプによって指定が異 なる.
- 71.
