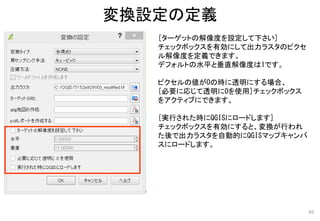

![[ターゲットの解像度を設定して下さい]
チェックボックスを有効にして出力ラスタのピクセ
ル解像度を定義できます。
デフォルトの水平と垂直解像度は1です。
ピクセルの値が0の時に透明にする場合、
[必要に応じて透明に0を使用]チェックボックス
をアクティブにできます。
[実行された時にQGISにロードします]
チェックボックスを有効にすると、変換が行われ
た後で出力ラスタを自動的にQGISマップキャンバ
スにロードします。
変換設定の定義

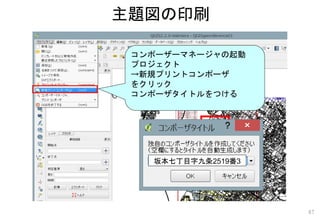

86](https://image.slidesharecdn.com/20141110-150103232040-conversion-gate01/85/26-QGIS-2014-11-10-86-320.jpg)
Uploaded by和人 青木
平成26年度 滋賀県土地家屋調査士会研修会：「QGISを利用した幾何補正手法の習得」講師，大津地方法務局（滋賀県大津市），2014年11月10日．
平成26年度 滋賀県土地家屋調査士会研修会：「QGISを利用した幾何補正手法の習得」講師，大津地方法務局（滋賀県大津市），2014年11月10日．
More Related Content
Similar to 平成26年度 滋賀県土地家屋調査士会研修会：「QGISを利用した幾何補正手法の習得」講師，大津地方法務局（滋賀県大津市），2014年11月10日．
平成26年度 滋賀県土地家屋調査士会研修会：「QGISを利用した幾何補正手法の習得」講師，大津地方法務局（滋賀県大津市），2014年11月10日．
- 1.
- 2. 自己紹介 2 青木 和人(Kazuto AOKI)「あおきGIS研究所」 代表 ～2014年宇治市役所勤務。固定資産税課主幹 土地係長とし て、GISを用いた土地評価、家屋全棟調査事業に従事 立命館大学大学院公務研究科 講師 立命館大学歴史都市防災研究所 研究員 〒600-8806 京都市下京区中堂寺壬生川町８番地 TEL 050-5850-3290 e-mail kazu013057@gmail.com HP http://aokigislab.web.fc2.com/ Brog http://ujigis.blog.fccom/(うじじす) Twitter ujigis(うじじす) Facebook 自治体GIS活用推進グループ https://www.facebook.com/groups/JLGGIS/ で自治体GISに関する意見交流してます。

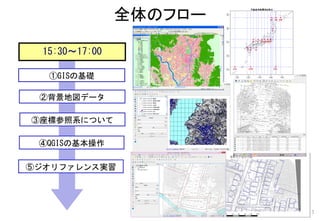

- 3.
- 4.

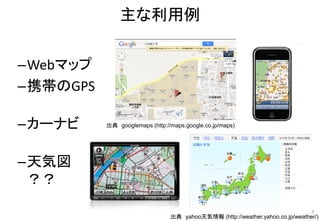

- 5. 主な利用例 5 –Webマップ –携帯のGPS –カーナビ –天気図 ？？ 出典 yahoo天気情報 (http://weather.yahoo.co.jp/weather/) 出典googlemaps (http://maps.google.co.jp/maps)

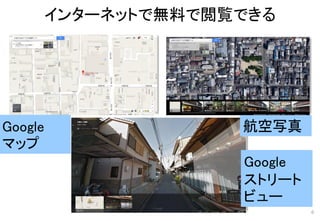

- 6.

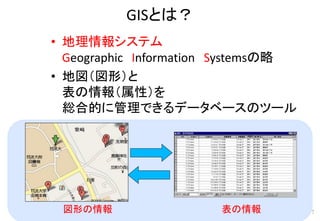

- 7. GISとは？ 7 • 地理情報システム Geographic InformationSystemsの略 • 地図（図形）と 表の情報（属性）を 総合的に管理できるデータベースのツール 図形の情報 表の情報
- 8. 表（飲食店）から地図を探す 8 出典 Google maps:http://maps.google.co.jp/ 地図から飲食店を 探すんじゃなくて、 表（飲食店）の情報から 地図を探す
- 9.

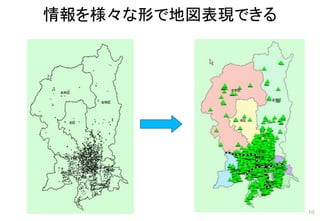

- 10.
- 11.

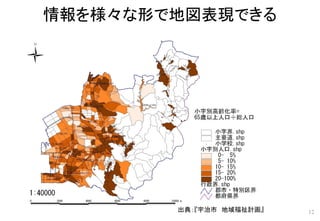

- 12.

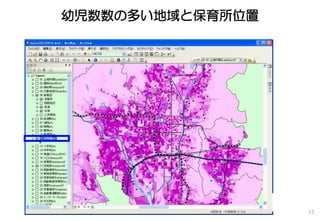

- 13.

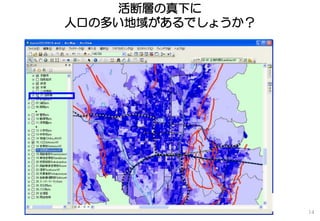

- 14.

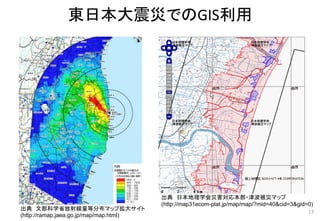

- 15.

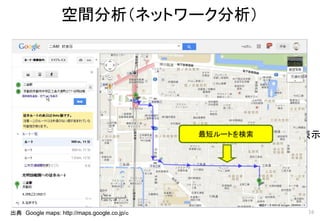

- 16.

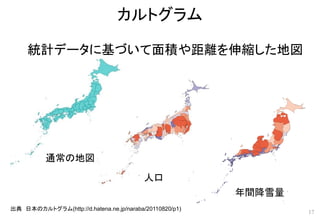

- 17.
- 18.

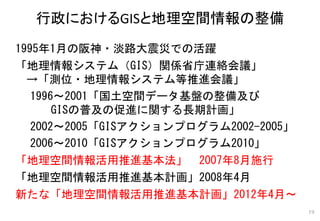

- 19.

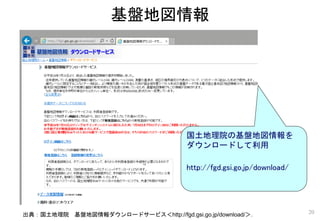

- 20.

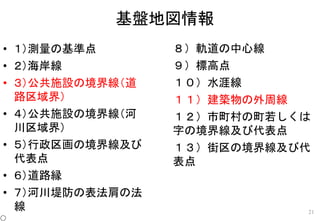

- 21. 基盤地図情報 21 • １）測量の基準点 • ２）海岸線 •３）公共施設の境界線（道 路区域界） • ４）公共施設の境界線（河 川区域界） • ５）行政区画の境界線及び 代表点 • ６）道路縁 • ７）河川堤防の表法肩の法 線 ８）軌道の中心線 ９）標高点 １０）水涯線 １１）建築物の外周線 １２）市町村の町若しくは 字の境界線及び代表点 １３）街区の境界線及び代 表点

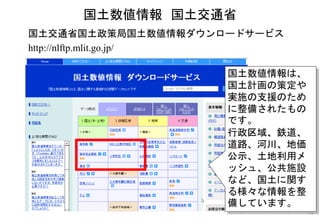

- 22.
- 23.

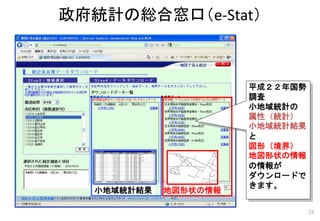

- 24.

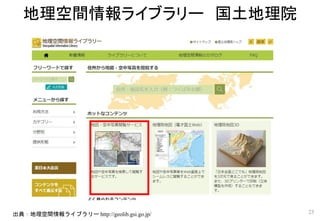

- 25.

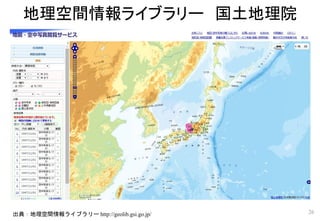

- 26.
- 27.

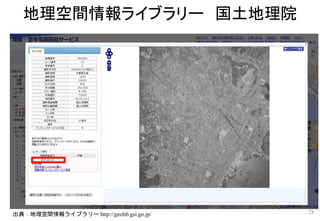

- 28.

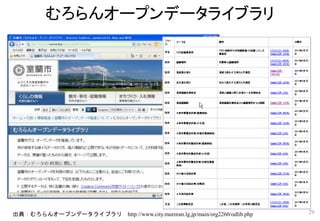

- 29.

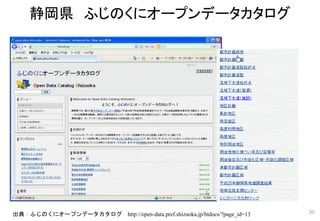

- 30.

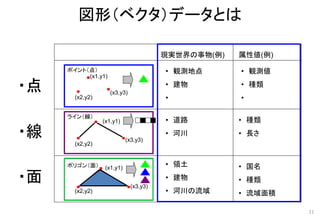

- 31. 図形（ベクタ）データとは 31 (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) ポイント（点） ライン（線） ポリゴン（面） 現実世界の事物(例) • 観測地点 • 建物 • •道路 • 河川 • 領土 • 建物 • 河川の流域 属性値(例) • 観測値 • 種類 • • 種類 • 長さ • 国名 • 種類 • 流域面積 ・点 ・線 ・面

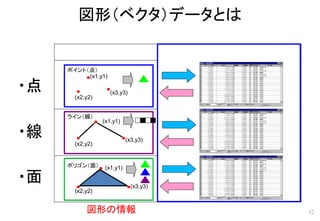

- 32. 図形（ベクタ）データとは 32 (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) ポイント（点） ライン（線） ポリゴン（面） 現実世界の事物(例) • 観測地点 • 建物 • •道路 • 河川 • 領土 • 建物 • 河川の流域 属性値(例) • 観測値 • 種類 • • 種類 • 長さ • 国名 • 種類 • 流域面積 ・点 ・線 ・面 図形の情報 属性の情報

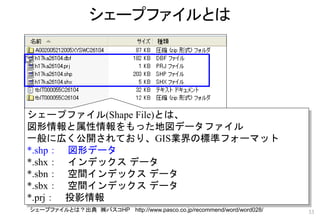

- 33. シェープファイルとは 33 シェープファイル(Shape File)とは、 図形情報と属性情報をもった地図データファイル 一般に広く公開されており、GIS業界の標準フォーマット *.shp： 図形データ *.shx：インデックス データ *.sbn： 空間インデックス データ *.sbx： 空間インデックス データ *.prj： 投影情報 シェープファイルとは？出典 ㈱パスコHP http://www.pasco.co.jp/recommend/word/word028/
- 34.

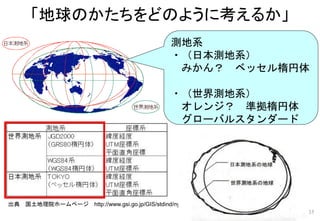

- 35. 出典 国土地理院ホームページ http://www.gsi.go.jp/GIS/stdind/nyumon_0930.html35 測地系 ・（日本測地系） みかん？ ベッセル楕円体 ・（世界測地系） オレンジ？ 準拠楕円体 グローバルスタンダード 「地球のかたちをどのように考えるか」 35

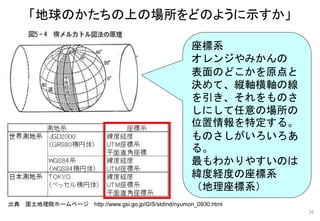

- 36.

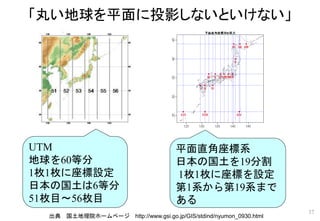

- 37.

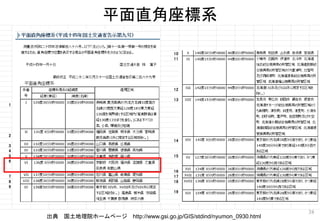

- 38. 10 11 12 13 1 2 14 3 4 5 15 6 16 7 17 818 9 19 出典 国土地理院ホームページ http://www.gsi.go.jp/GIS/stdind/nyumon_0930.html 平面直角座標系 38

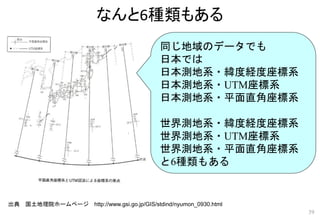

- 39.

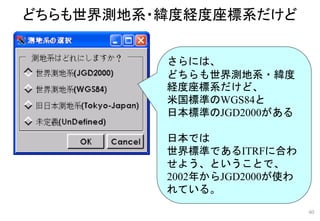

- 40.

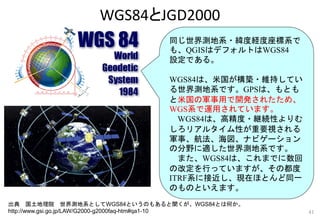

- 41.

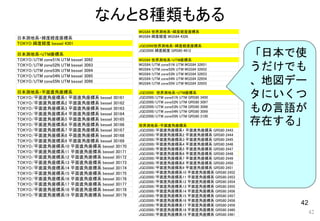

- 42. 42 日本測地系・緯度経度座標系 TOKYO 緯度経度 bessel4301 日本測地系・UTM座標系 TOKYO/UTM zone51N UTM bessel 3092 TOKYO/UTM zone52N UTM bessel 3093 TOKYO/UTM zone53N UTM bessel 3094 TOKYO/UTM zone54N UTM bessel 3095 TOKYO/UTM zone55N UTM bessel 3096 日本測地系・平面直角座標系 TOKYO/平面直角座標系1 平面直角座標系 bessel 30161 TOKYO/平面直角座標系2 平面直角座標系 bessel 30162 TOKYO/平面直角座標系3 平面直角座標系 bessel 30163 TOKYO/平面直角座標系4 平面直角座標系 bessel 30164 TOKYO/平面直角座標系5 平面直角座標系 bessel 30165 TOKYO/平面直角座標系6 平面直角座標系 bessel 30166 TOKYO/平面直角座標系7 平面直角座標系 bessel 30167 TOKYO/平面直角座標系8 平面直角座標系 bessel 30168 TOKYO/平面直角座標系9 平面直角座標系 bessel 30169 TOKYO/平面直角座標系10 平面直角座標系 bessel 30170 TOKYO/平面直角座標系11 平面直角座標系 bessel 30171 TOKYO/平面直角座標系12 平面直角座標系 bessel 30172 TOKYO/平面直角座標系13 平面直角座標系 bessel 30173 TOKYO/平面直角座標系14 平面直角座標系 bessel 30174 TOKYO/平面直角座標系15 平面直角座標系 bessel 30175 TOKYO/平面直角座標系16 平面直角座標系 bessel 30176 TOKYO/平面直角座標系17 平面直角座標系 bessel 30177 TOKYO/平面直角座標系18 平面直角座標系 bessel 30178 TOKYO/平面直角座標系19 平面直角座標系 bessel 30179 WGS84 世界測地系・緯度経度座標系 WGS84 緯度経度 WGS84 4326 JGD2000世界測地系・緯度経度座標系 JGD2000 緯度経度 GRS80 4612 WGS84 世界測地系・UTM座標系 WGS84/UTM zone51N UTM WGS84 32651 WGS84/UTM zone52N UTM WGS84 32652 WGS84/UTM zone53N UTM WGS84 32653 WGS84/UTM zone54N UTM WGS84 32654 WGS84/UTM zone55N UTM WGS84 32655 JGD2000 世界測地系・UTM座標系 JGD2000/UTM zone51N UTM GRS80 3450 JGD2000/UTM zone52N UTM GRS80 3097 JGD2000/UTM zone53N UTM GRS80 3098 JGD2000/UTM zone54N UTM GRS80 3099 JGD2000/UTM zone55N UTM GRS80 3100 世界測地系・平面直角座標系 JGD2000/平面直角座標系1 平面直角座標系 GRS80 2443 JGD2000/平面直角座標系2 平面直角座標系 GRS80 2444 JGD2000/平面直角座標系3 平面直角座標系 GRS80 2445 JGD2000/平面直角座標系4 平面直角座標系 GRS80 2446 JGD2000/平面直角座標系5 平面直角座標系 GRS80 2447 JGD2000/平面直角座標系6 平面直角座標系 GRS80 2448 JGD2000/平面直角座標系7 平面直角座標系 GRS80 2449 JGD2000/平面直角座標系8 平面直角座標系 GRS80 2450 JGD2000/平面直角座標系9 平面直角座標系 GRS80 2451 JGD2000/平面直角座標系10 平面直角座標系 GRS80 2452 JGD2000/平面直角座標系11 平面直角座標系 GRS80 2453 JGD2000/平面直角座標系12 平面直角座標系 GRS80 2454 JGD2000/平面直角座標系13 平面直角座標系 GRS80 2455 JGD2000/平面直角座標系14 平面直角座標系 GRS80 2456 JGD2000/平面直角座標系15 平面直角座標系 GRS80 2457 JGD2000/平面直角座標系16 平面直角座標系 GRS80 2458 JGD2000/平面直角座標系17 平面直角座標系 GRS80 2459 JGD2000/平面直角座標系18 平面直角座標系 GRS80 2460 JGD2000/平面直角座標系19 平面直角座標系 GRS80 2461 なんと８種類もある 42 「日本で使 うだけでも 、地図デー タにいくつ もの言語が 存在する」

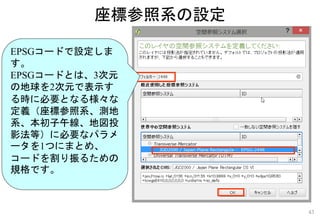

- 43.
- 44.

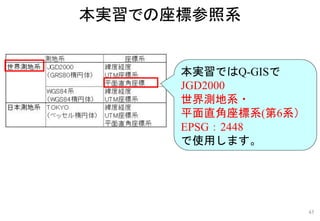

- 45.

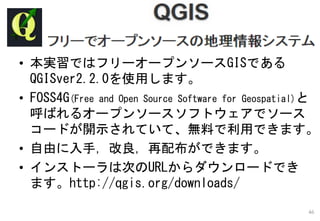

- 46. • 本実習ではフリーオープンソースGISである QGISver2.2.0を使用します。 • FOSS4G(Freeand Open Source Software for Geospatial)と 呼ばれるオープンソースソフトウェアでソース コードが開示されていて、無料で利用できます。 • 自由に入手，改良，再配布ができます。 • インストーラは次のURLからダウンロードでき ます。http://qgis.org/downloads/ 46

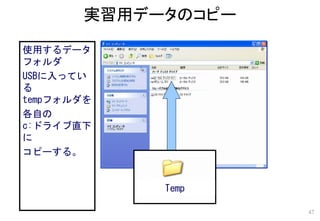

- 47.
- 48.

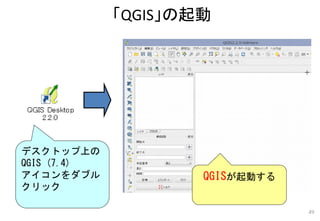

- 49.

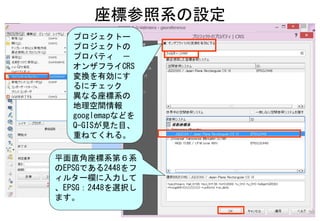

- 50.

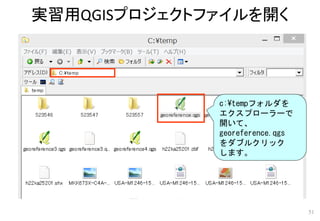

- 51.

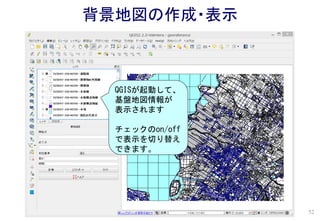

- 52.

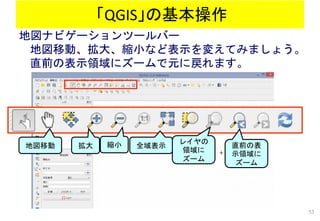

- 53. 「QGIS」の基本操作 53 地図ナビゲーションツールバー 地図移動、拡大、縮小など表示を変えてみましょう。 直前の表示領域にズームで元に戻れます。 地図移動 拡大 縮小全域表示 レイヤの 領域に ズーム 直前の表 示領域に ズーム

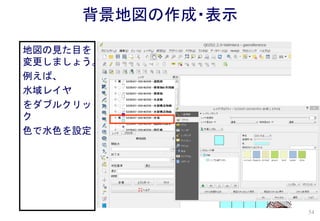

- 54.
- 55.

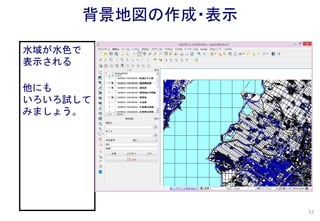

- 56.

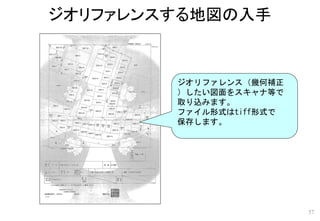

- 57.

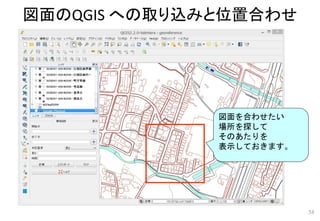

- 58.

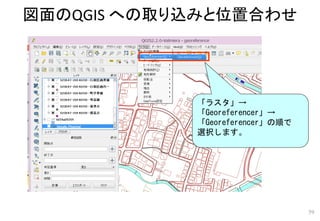

- 59.

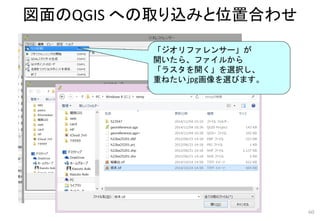

- 60.

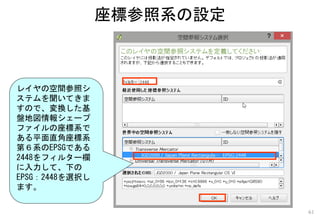

- 61.

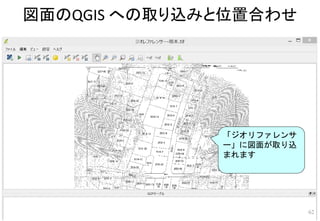

- 62.
- 63.

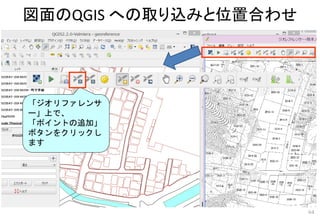

- 64.

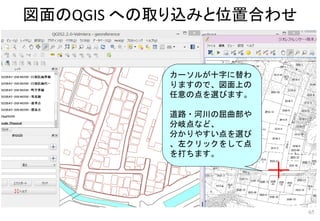

- 65.
- 66.

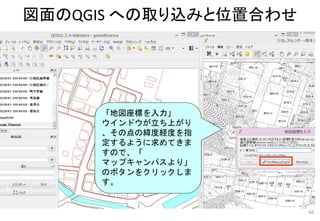

- 67.

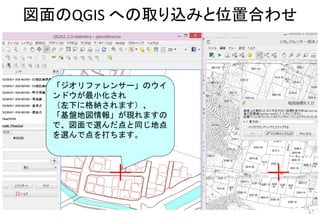

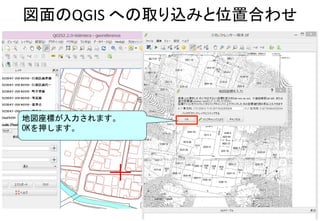

- 68.

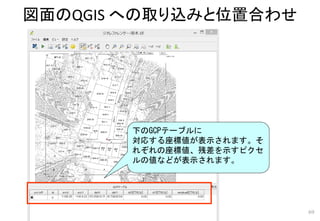

- 69.
- 70.

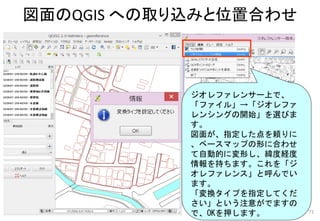

- 71.

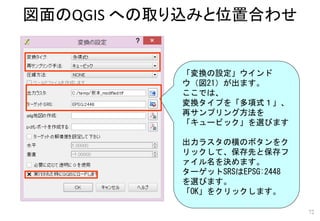

- 72.
- 73.

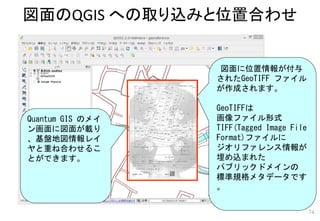

- 74. 図面のQGIS への取り込みと位置合わせ 74 図面に位置情報が付与 されたGeoTIFF ファイル が作成されます。 GeoTIFFは 画像ファイル形式 TIFF(TaggedImage File Format)ファイルに ジオリファレンス情報が 埋め込まれた パブリックドメインの 標準規格メタデータです 。 Quantum GIS のメイ ン画面に図面が載り 、基盤地図情報レイ ヤと重ね合わせるこ とができます。

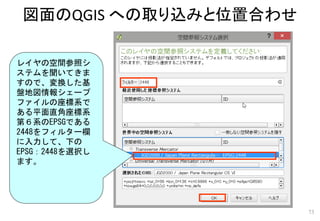

- 75.
- 76.

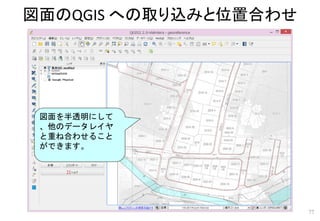

- 77.

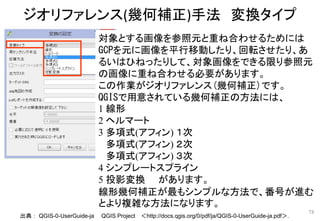

- 78. ジオリファレンス(幾何補正)手法 変換タイプ 78 対象とする画像を参照元と重ね合わせるためには GCPを元に画像を平行移動したり、回転させたり、あ るいはひねったりして、対象画像をできる限り参照元 の画像に重ね合わせる必要があります。 この作業がジオリファレンス(幾何補正)です。 QGISで用意されている幾何補正の方法には、 1 線形 2ヘルマート 3 多項式(アフィン) １次 多項式(アフィン) ２次 多項式(アフィン) ３次 4 シンプレートスプライン 5 投影変換 があります。 線形幾何補正が最もシンプルな方法で、番号が進む とより複雑な方法になります。 出典： QGIS-0-UserGuide-ja QGIS Project ＜http://docs.qgis.org/0/pdf/ja/QGIS-0-UserGuide-ja.pdf＞．

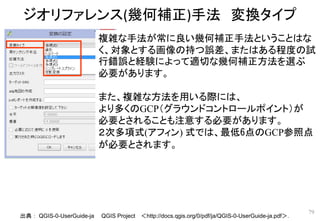

- 79. ジオリファレンス(幾何補正)手法 変換タイプ 79 複雑な手法が常に良い幾何補正手法ということはな く、対象とする画像の持つ誤差、またはある程度の試 行錯誤と経験によって適切な幾何補正方法を選ぶ 必要があります。 また、複雑な方法を用いる際には、 より多くのGCP（グラウンドコントロールポイント）が 必要とされることも注意する必要があります。 ２次多項式(アフィン) 式では、最低6点のGCP参照点 が必要とされます。 出典：QGIS-0-UserGuide-ja QGIS Project ＜http://docs.qgis.org/0/pdf/ja/QGIS-0-UserGuide-ja.pdf＞．

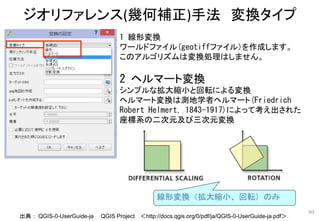

- 80. ジオリファレンス(幾何補正)手法 変換タイプ 80 1 線形変換 ワールドファイル(geotiffファイル）を作成します。 このアルゴリズムは変換処理はしません。 2ヘルマート変換 シンプルな拡大縮小と回転による変換 ヘルマート変換は測地学者ヘルマート(Friedrich Robert Helmert, 1843-1917)によって考え出された 座標系の二次元及び三次元変換 出典： QGIS-0-UserGuide-ja QGIS Project ＜http://docs.qgis.org/0/pdf/ja/QGIS-0-UserGuide-ja.pdf＞． 線形変換（拡大縮小、回転）のみ

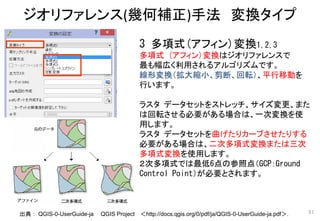

- 81. ジオリファレンス(幾何補正)手法 変換タイプ 81 3 多項式(アフィン)変換1,2,3 多項式(アフィン)変換はジオリファレンスで 最も幅広く利用されるアルゴリズムです。 線形変換（拡大縮小、剪断、回転）、平行移動を 行います。 ラスタ データセットをストレッチ、サイズ変更、また は回転させる必要がある場合は、一次変換を使 用します。 ラスタ データセットを曲げたりカーブさせたりする 必要がある場合は、二次多項式変換または三次 多項式変換を使用します。 ２次多項式では最低6点の参照点（GCP：Ground Control Point）が必要とされます。 出典： QGIS-0-UserGuide-ja QGIS Project ＜http://docs.qgis.org/0/pdf/ja/QGIS-0-UserGuide-ja.pdf＞．

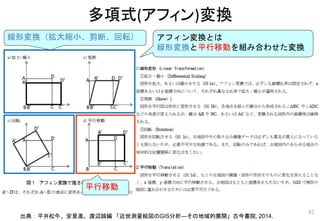

- 82.

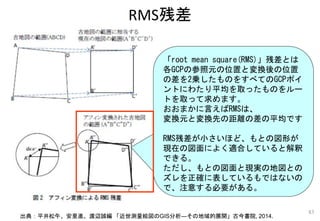

- 83. RMS残差 83 出典：平井松午、安里進、渡辺誠編 「近世測量絵図のGIS分析―その地域的展開」古今書院, 2014. 「rootmean square(RMS)」残差とは 各GCPの参照元の位置と変換後の位置 の差を2乗したものをすべてのGCPポイ ントにわたり平均を取ったものをルー トを取って求めます。 おおまかに言えばRMSは、 変換元と変換先の距離の差の平均です RMS残差が小さいほど、もとの図形が 現在の図面によく適合していると解釈 できる。 ただし、もとの図面と現実の地図との ズレを正確に表しているもではないの で、注意する必要がある。

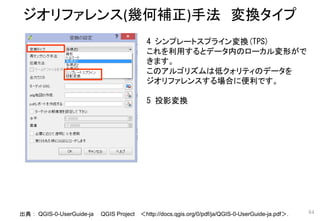

- 84. ジオリファレンス(幾何補正)手法 変換タイプ 84 4 シンプレートスプライン変換(TPS) これを利用するとデータ内のローカル変形がで きます。 このアルゴリズムは低クォリティのデータを ジオリファレンスする場合に便利です。 5投影変換 出典： QGIS-0-UserGuide-ja QGIS Project ＜http://docs.qgis.org/0/pdf/ja/QGIS-0-UserGuide-ja.pdf＞．

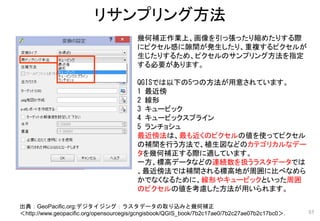

- 85. 幾何補正作業上、画像を引っ張ったり縮めたりする際 にピクセル感に隙間が発生したり、重複するピクセルが 生じたりするため、ピクセルのサンプリング方法を指定 する必要があります。 QGISでは以下の5つの方法が用意されています。 1 最近傍 2 線形 3キュービック 4 キュービックスプライン 5 ランチョシュ 最近傍法は、最も近くのピクセルの値を使ってピクセル の補間を行う方法で、植生図などのカテゴリカルなデー タを幾何補正する際に適しています。 一方、標高データなどの連続数を扱うラスタデータでは 、最近傍法では補間される標高地が周囲に比べなめら かでなくなるために、線形やキュービックといった周囲 のピクセルの値を考慮した方法が用いられます。 リサンプリング方法 85 出典：GeoPacific.org:デジタイジング：ラスタデータの取り込みと幾何補正 ＜http://www.geopacific.org/opensourcegis/gcngisbook/QGIS_book/7b2c17ae0/7b2c27ae07b2c17bc0＞．
- 86.
- 87.

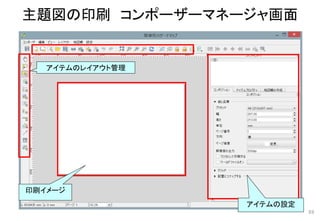

- 88.
- 89.

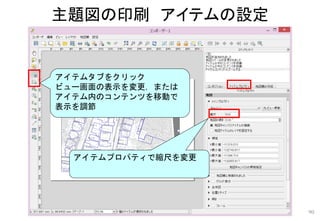

- 90.

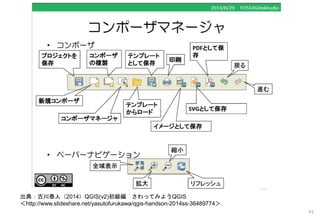

- 91.

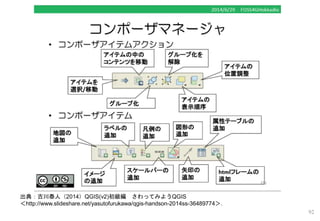

- 92.
- 93.

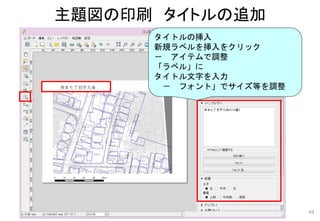

- 94.

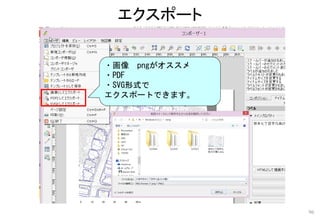

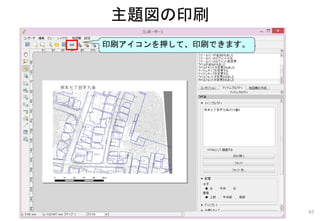

- 95.
- 96.

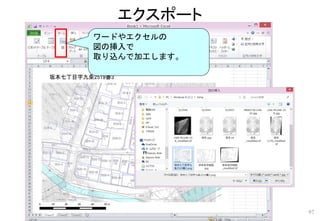

- 97.

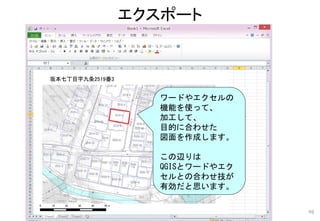

- 98.

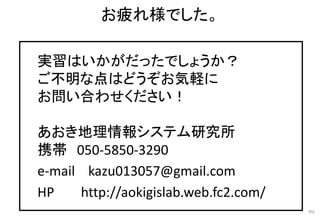

- 99. お疲れ様でした。 99 実習はいかがだったでしょうか？ ご不明な点はどうぞお気軽に お問い合わせください！ あおき地理情報システム研究所 携帯 050-5850-3290 e-mail kazu013057@gmail.com HPhttp://aokigislab.web.fc2.com/
