QGIS応用操作.
- 1. Quantum GIS応用操作 ＦＯＳＳ４Ｇ ２０１１ TＯＫＹＯ/OＳＡＫＡ OSGeo財団日本支部 嘉山陽一

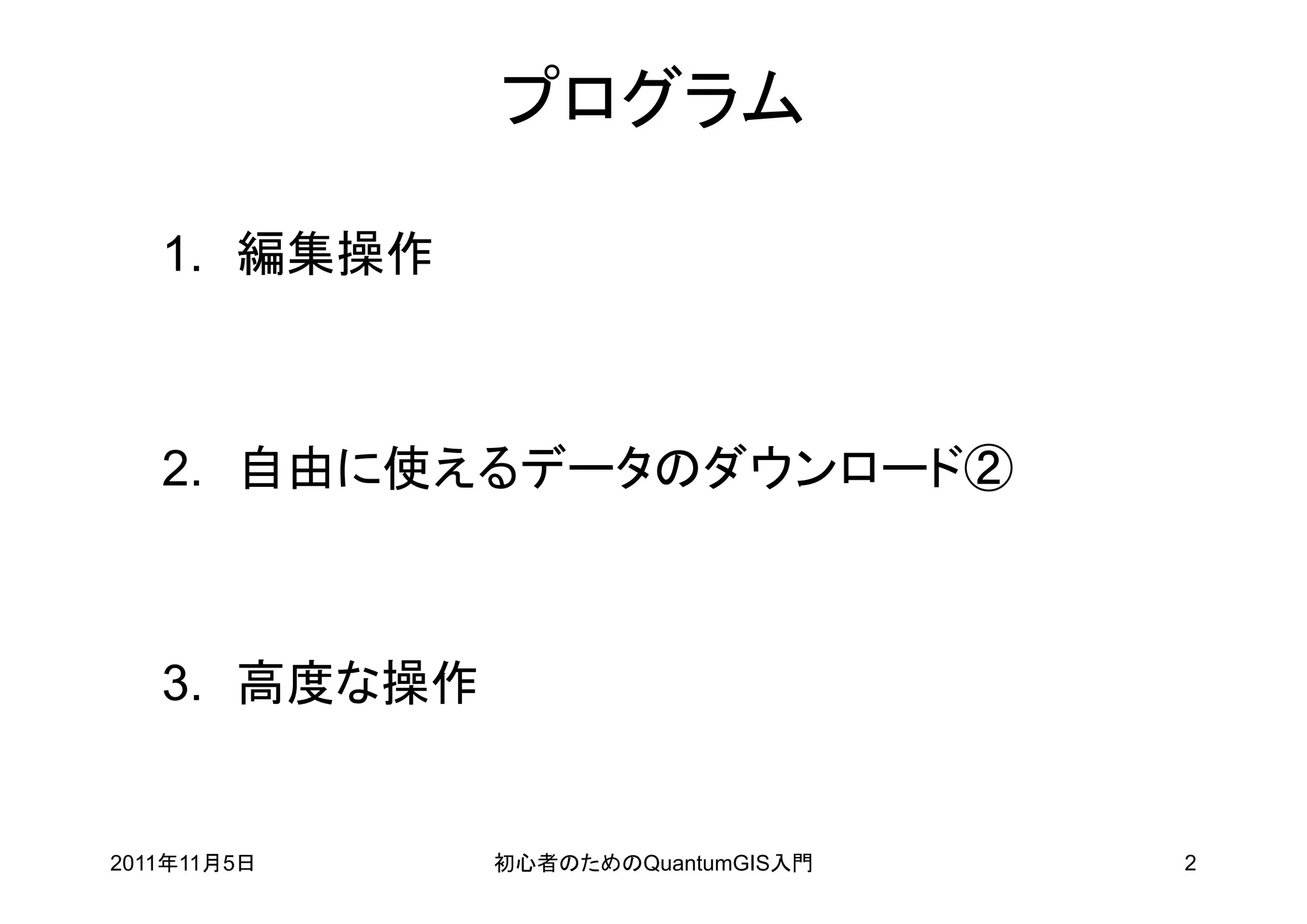

- 2. プログラム 1. 編集操作 2. 自由に使えるデータのダウンロード② 3. 高度な操作 2011年11月5日 初心者のためのQuantumGIS入門 2

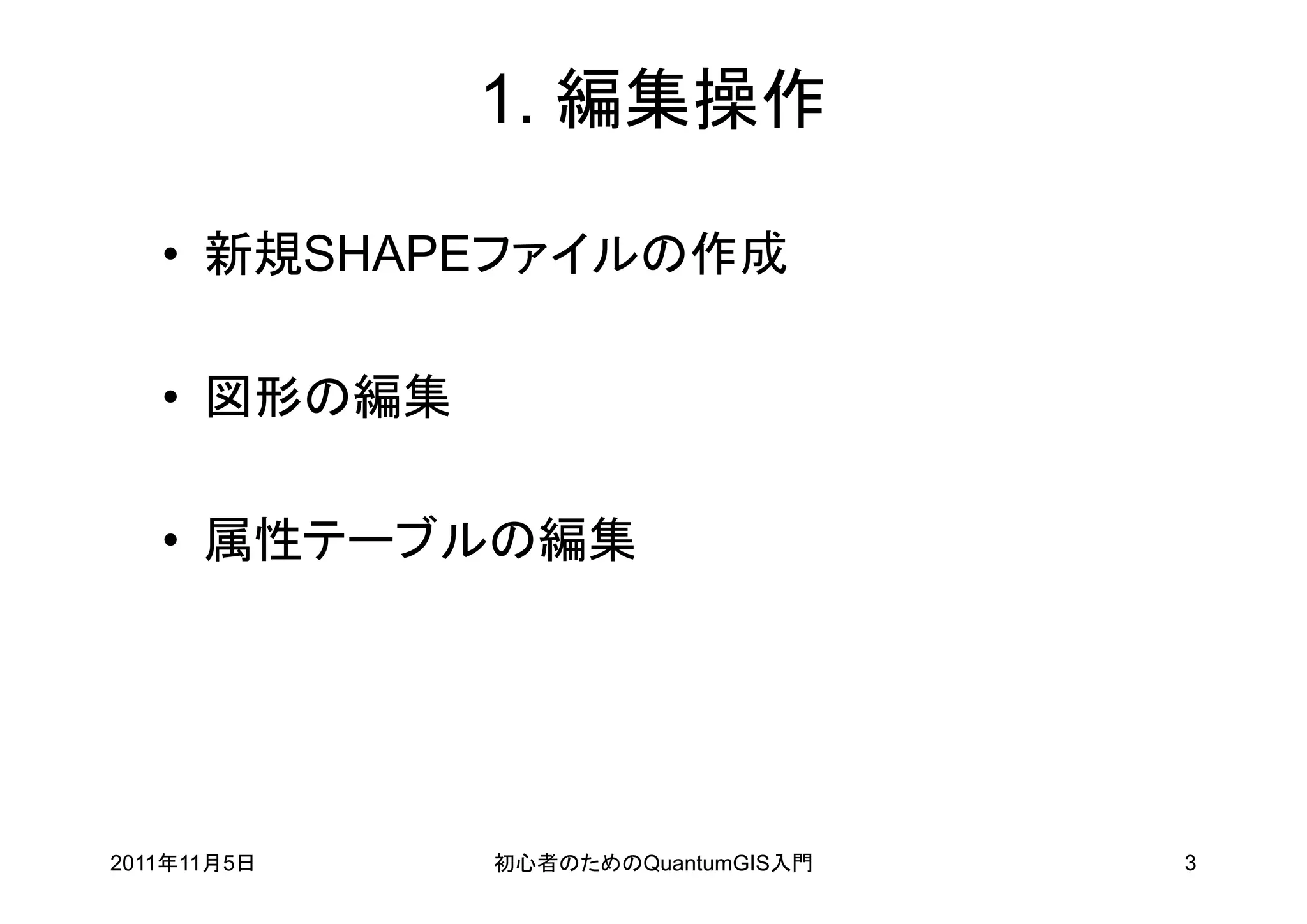

- 3. 1. 編集操作 • 新規SHAPEファイルの作成 • 図形の編集 • 属性テーブルの編集 2011年11月5日 初心者のためのQuantumGIS入門 3

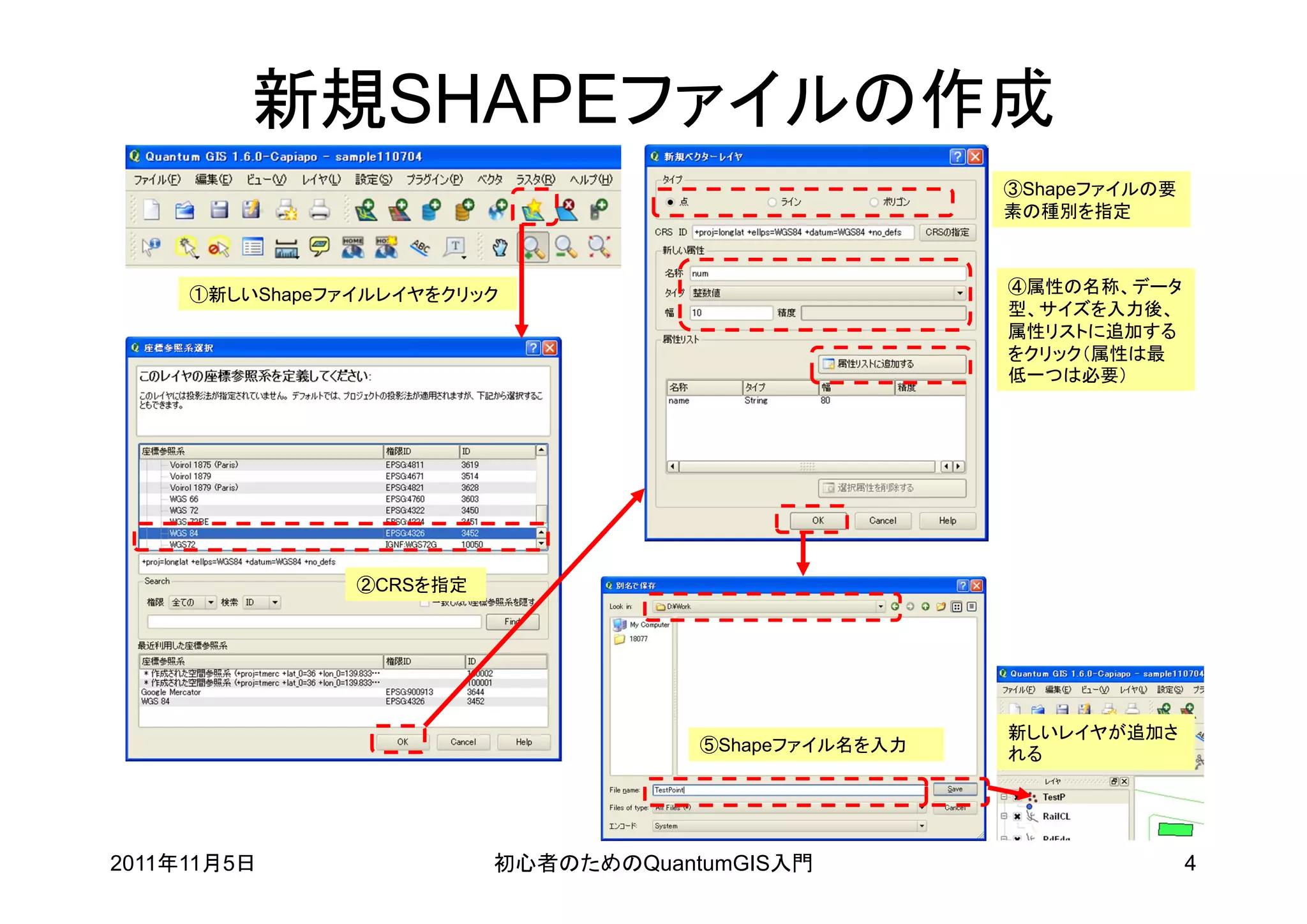

- 4. 新規SHAPEファイルの作成 ③Shapeファイルの要 素の種別を指定 ①新しいShapeファイルレイヤをクリック ④属性の名称、データ 型、サイズを入力後、 属性リストに追加する をクリック（属性は最 低一つは必要） ②CRSを指定 新しいレイヤが追加さ ⑤Shapeファイル名を入力 れる 2011年11月5日 初心者のためのQuantumGIS入門 4

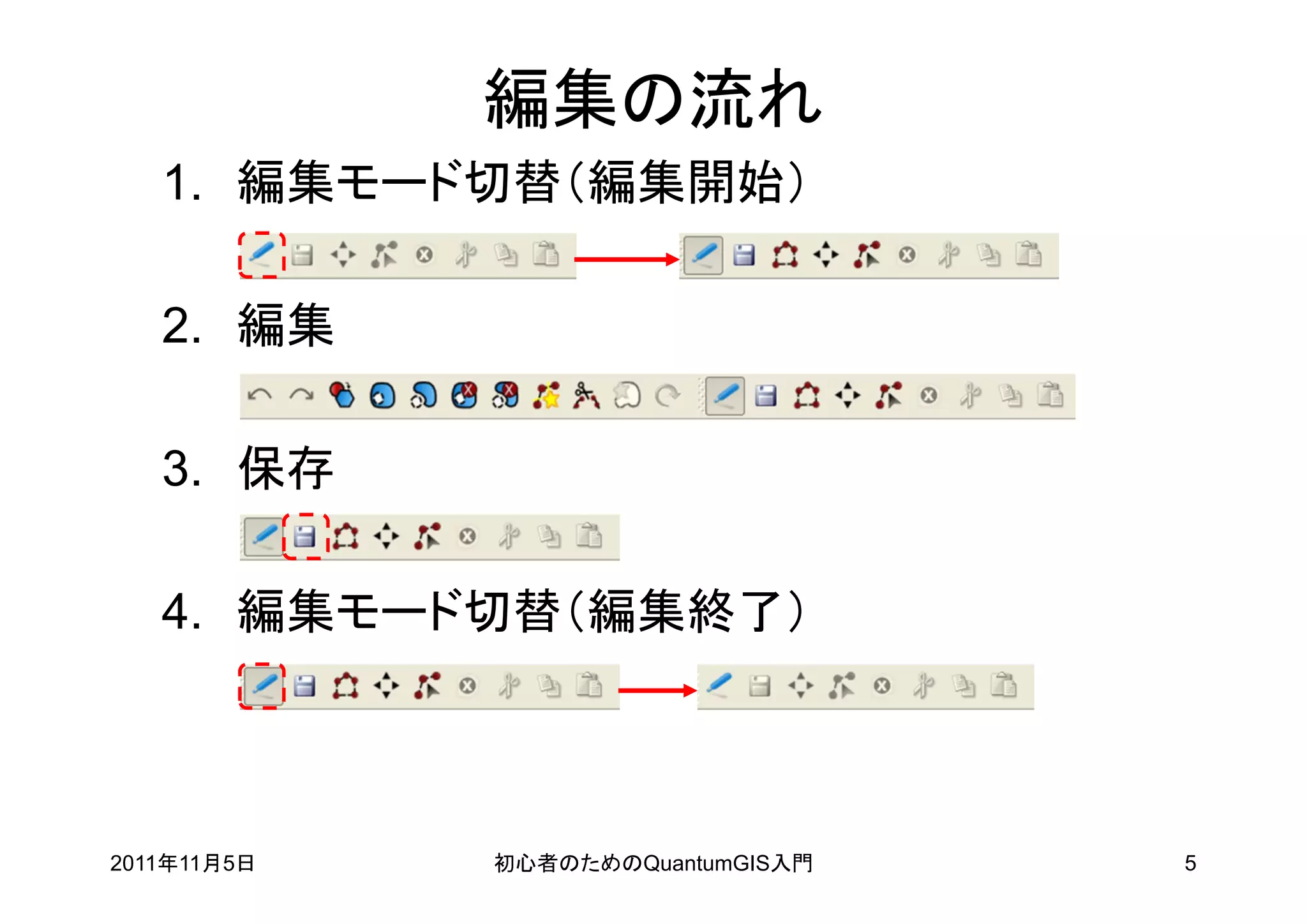

- 5. 編集の流れ 1. 編集モード切替（編集開始） 2. 編集 3. 保存 4. 編集モード切替（編集終了） 2011年11月5日 初心者のためのQuantumGIS入門 5

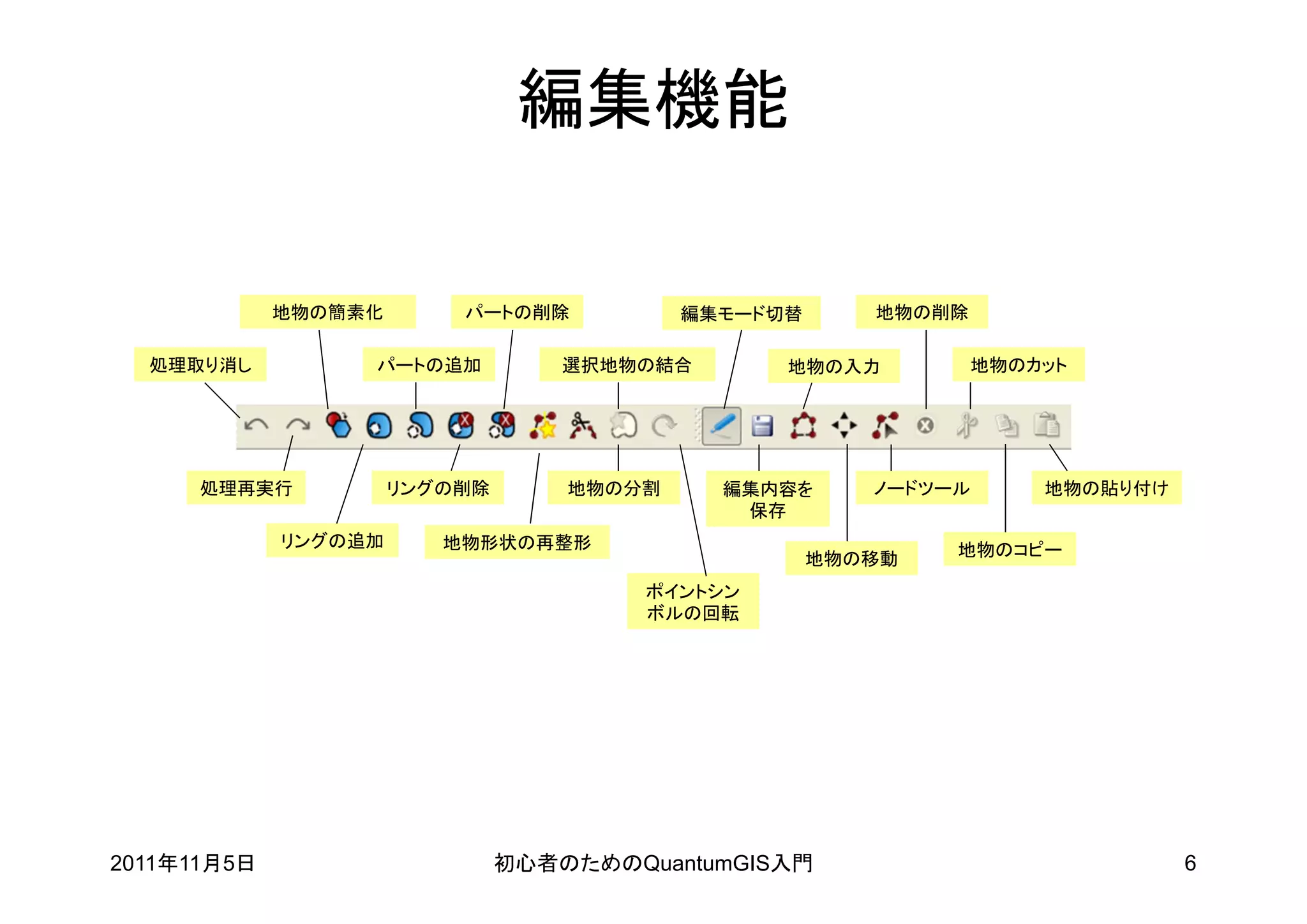

- 6. 編集機能 地物の簡素化 パートの削除 編集モード切替 地物の削除 処理取り消し パートの追加 選択地物の結合 地物の入力 地物のカット 処理再実行 リングの削除 地物の分割 編集内容を ノードツール 地物の貼り付け 保存 リングの追加 地物形状の再整形 地物のコピー 地物の移動 ポイントシン ボルの回転 2011年11月5日 初心者のためのQuantumGIS入門 6

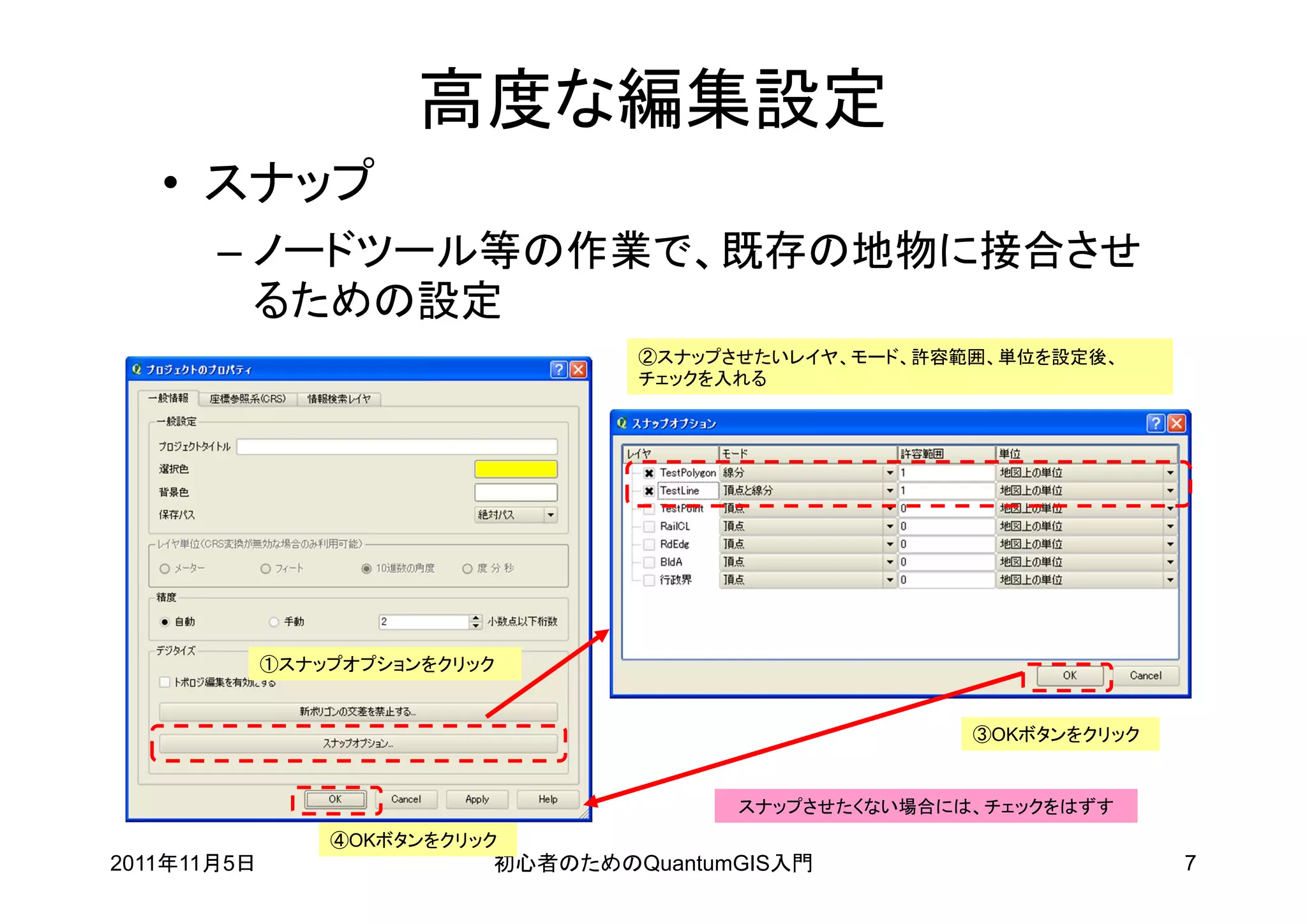

- 7. 高度な編集設定 • スナップ – ノードツール等の作業で、既存の地物に接合させ るための設定 ②スナップさせたいレイヤ、モード、許容範囲、単位を設定後、 チェックを入れる ①スナップオプションをクリック ③OKボタンをクリック スナップさせたくない場合には、チェックをはずす ④OKボタンをクリック 2011年11月5日 初心者のためのQuantumGIS入門 7

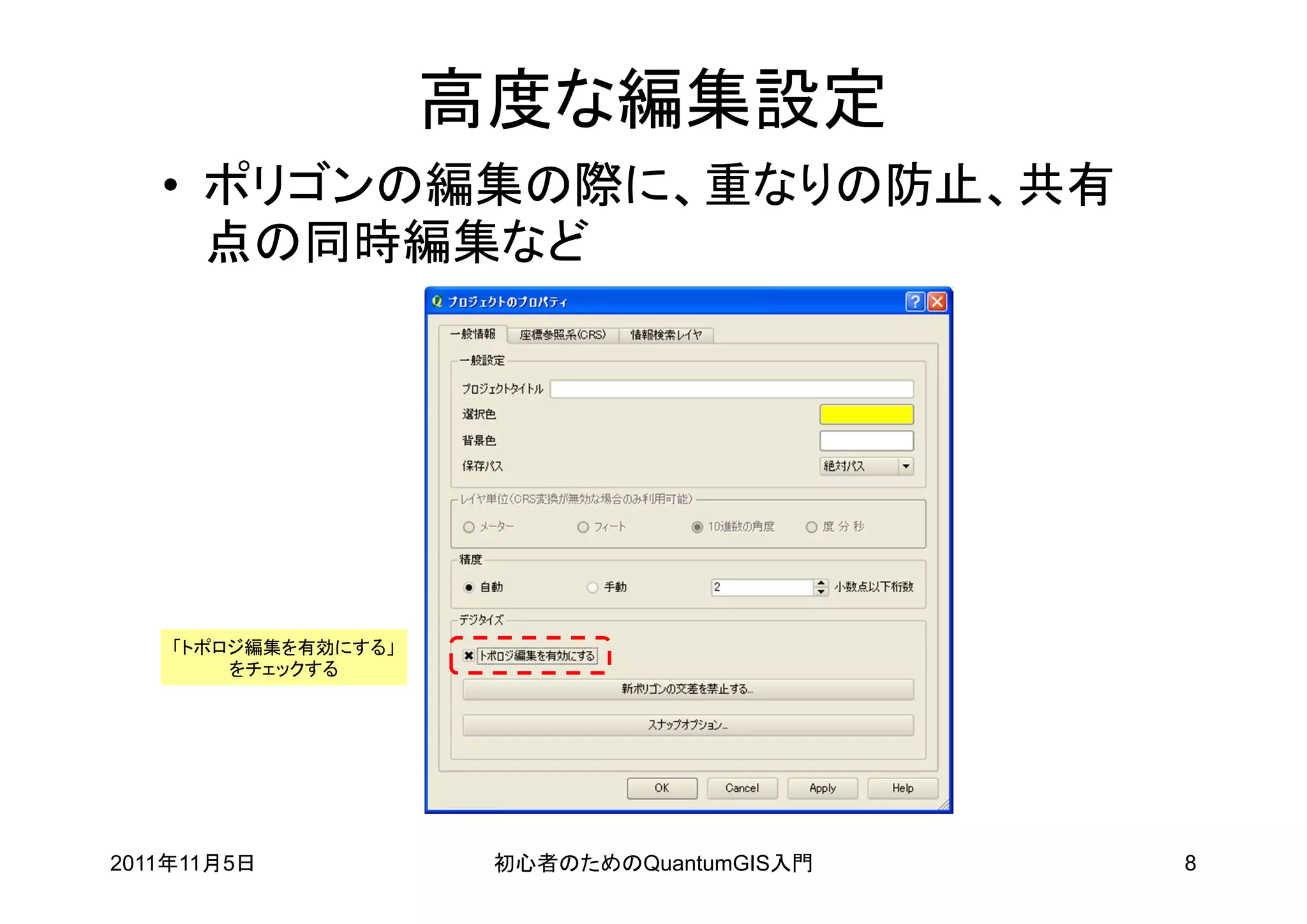

- 8. 高度な編集設定 • ポリゴンの編集の際に、重なりの防止、共有 点の同時編集など 「トポロジ編集を有効にする」 をチェックする 2011年11月5日 初心者のためのQuantumGIS入門 8

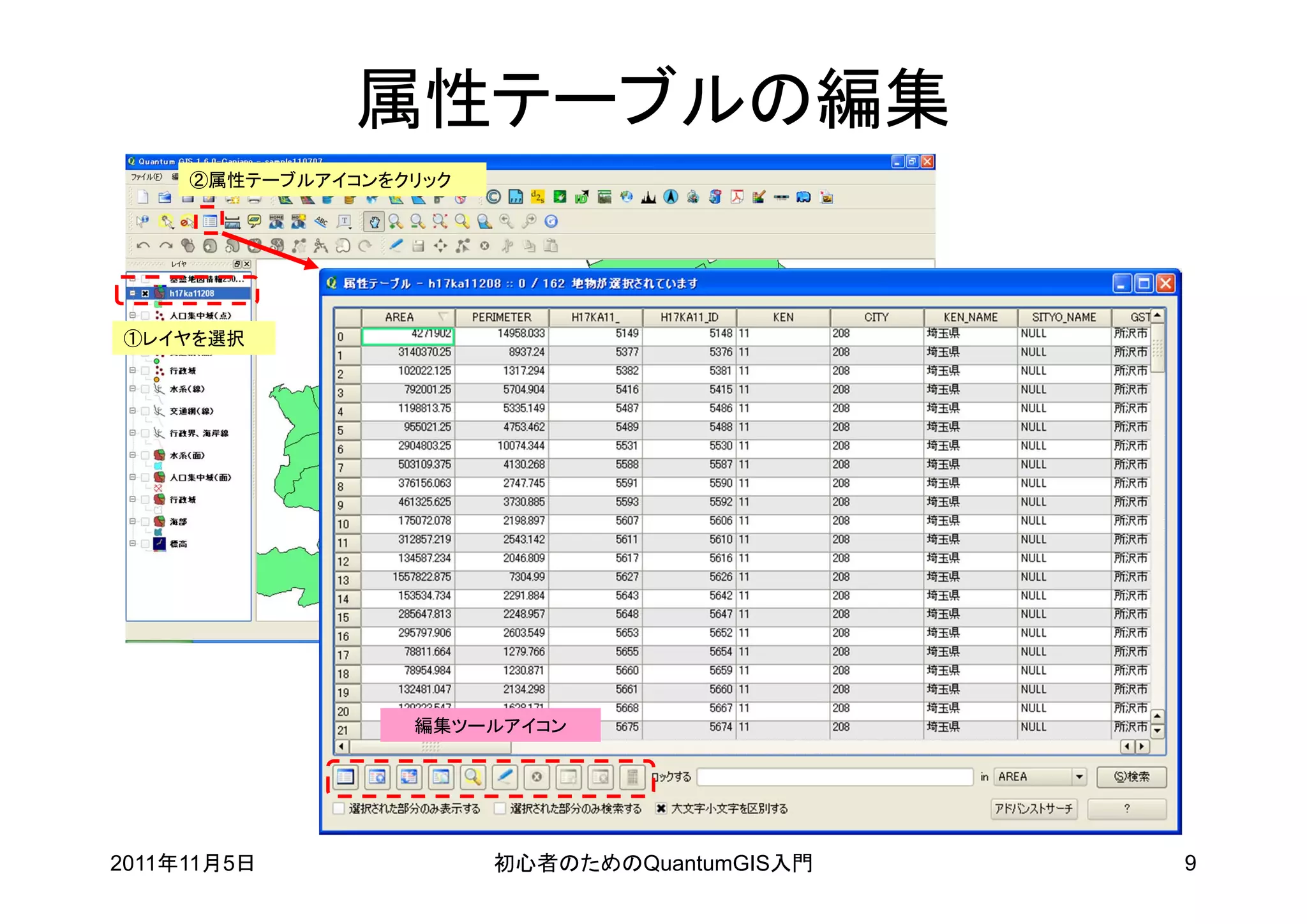

- 9. 属性テーブルの編集 ②属性テーブルアイコンをクリック ①レイヤを選択 編集ツールアイコン 2011年11月5日 初心者のためのQuantumGIS入門 9

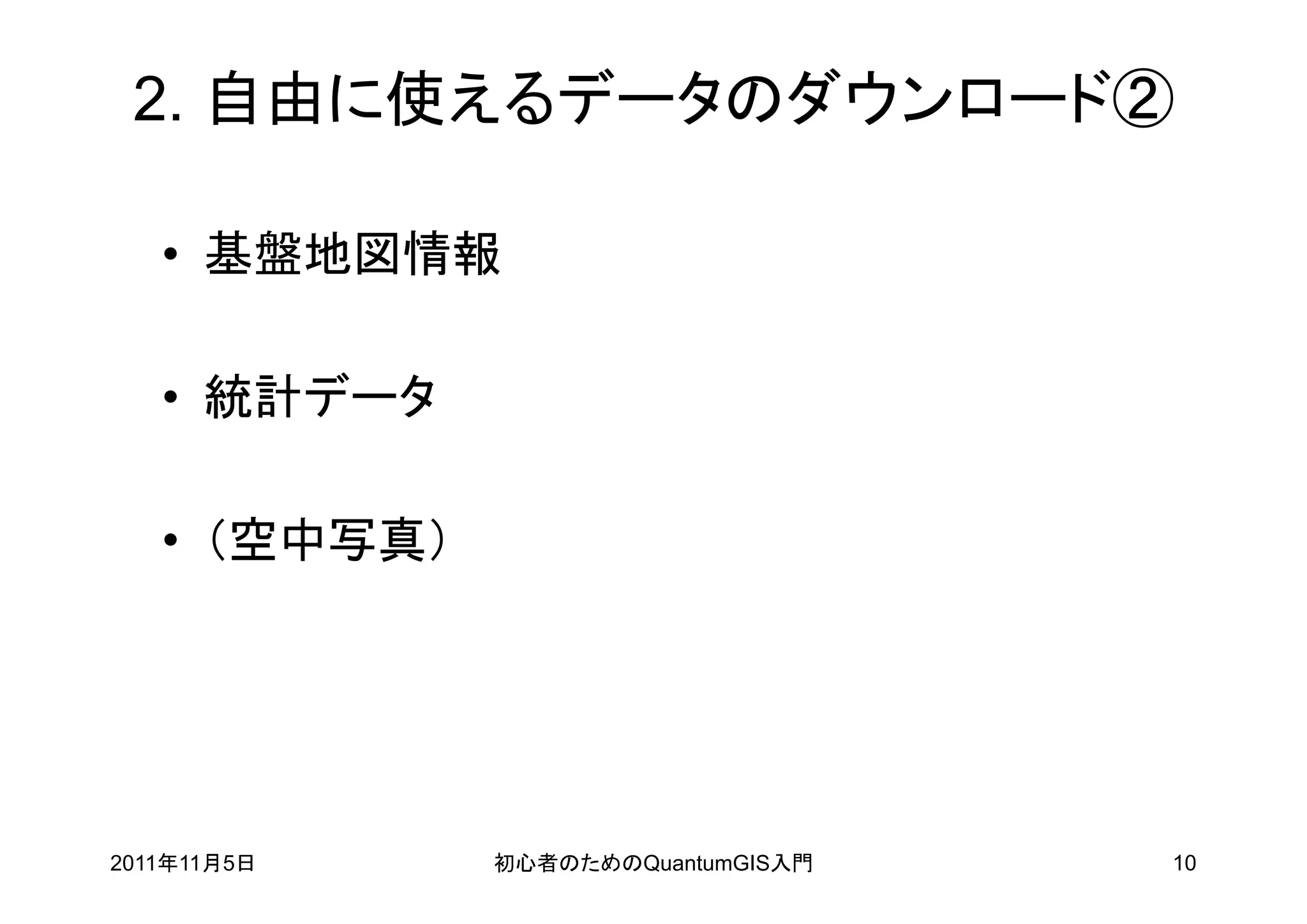

- 10. 2. 自由に使えるデータのダウンロード② • 基盤地図情報 • 統計データ • （空中写真） 2011年11月5日 初心者のためのQuantumGIS入門 10

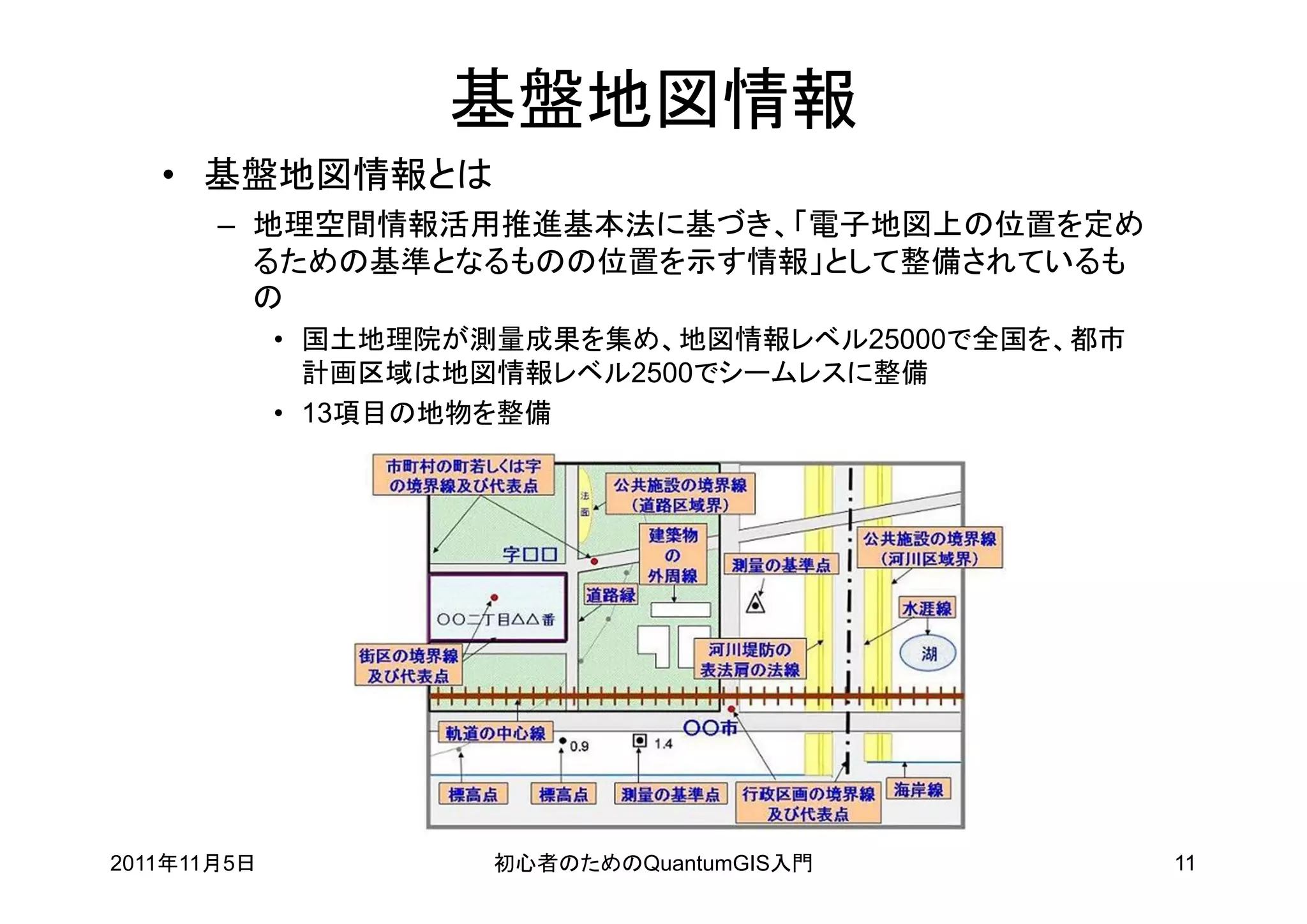

- 11. 基盤地図情報 • 基盤地図情報とは – 地理空間情報活用推進基本法に基づき、「電子地図上の位置を定め るための基準となるものの位置を示す情報」として整備されているも の • 国土地理院が測量成果を集め、地図情報レベル25000で全国を、都市 計画区域は地図情報レベル2500でシームレスに整備 • 13項目の地物を整備 2011年11月5日 初心者のためのQuantumGIS入門 11

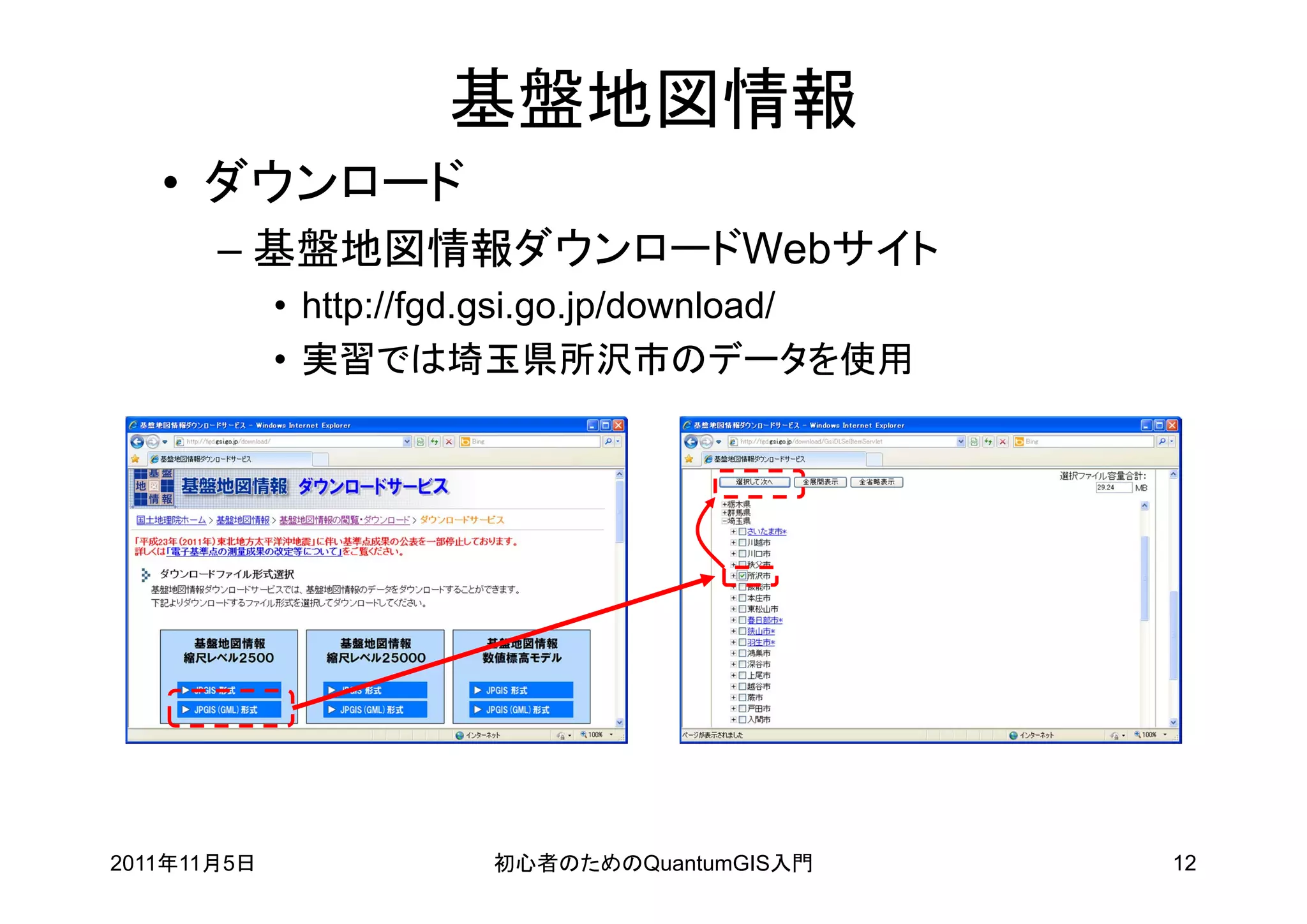

- 12. 基盤地図情報 • ダウンロード – 基盤地図情報ダウンロードWebサイト • http://fgd.gsi.go.jp/download/ • 実習では埼玉県所沢市のデータを使用 2011年11月5日 初心者のためのQuantumGIS入門 12

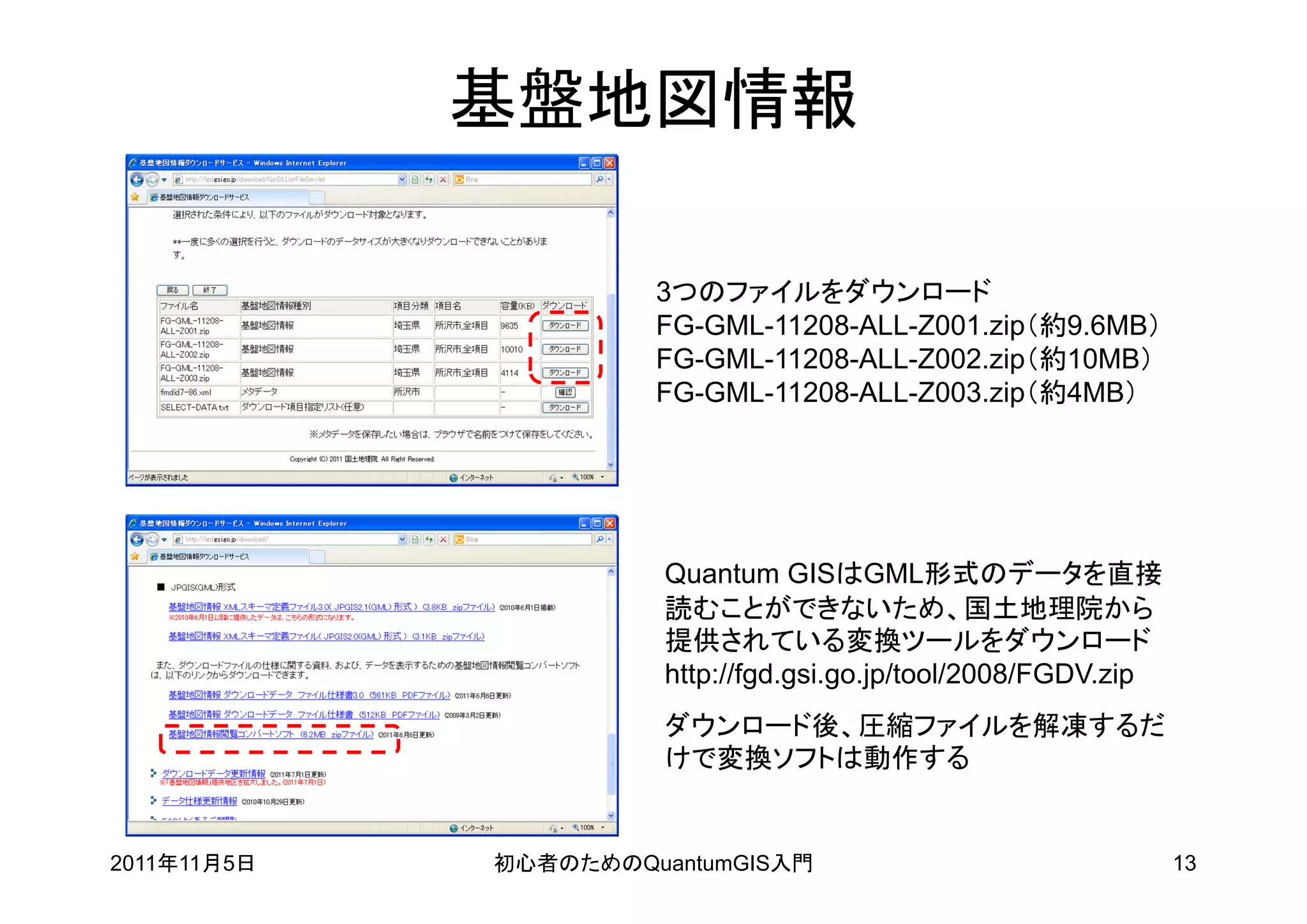

- 13. 基盤地図情報 3つのファイルをダウンロード FG-GML-11208-ALL-Z001.zip（約9.6MB） FG-GML-11208-ALL-Z002.zip（約10MB） FG-GML-11208-ALL-Z003.zip（約4MB） Quantum GISはGML形式のデータを直接 読むことができないため、国土地理院から 提供されている変換ツールをダウンロード http://fgd.gsi.go.jp/tool/2008/FGDV.zip ダウンロード後、圧縮ファイルを解凍するだ けで変換ソフトは動作する 2011年11月5日 初心者のためのQuantumGIS入門 13

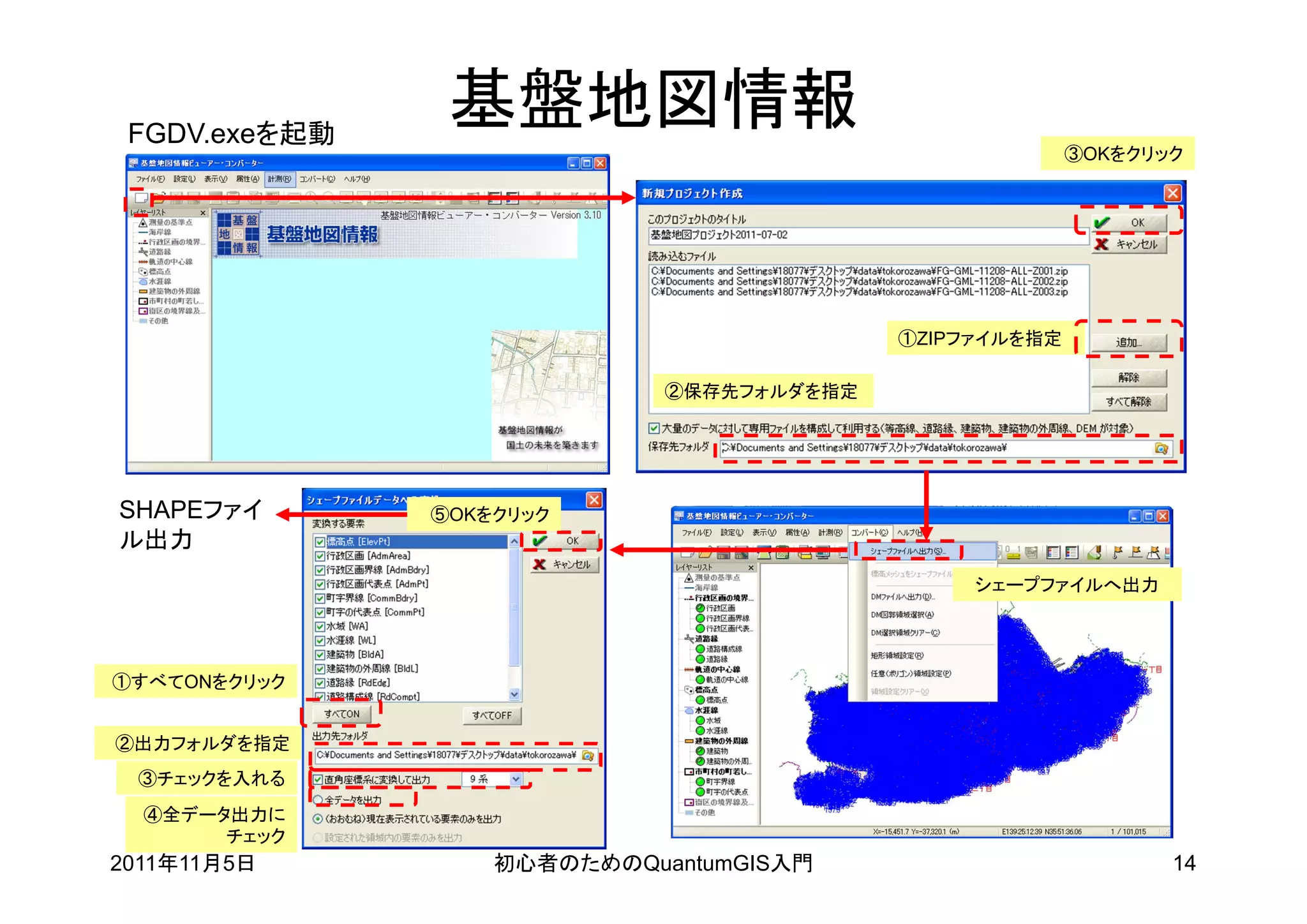

- 14. FGDV.exeを起動 基盤地図情報 ③OKをクリック ①ZIPファイルを指定 ②保存先フォルダを指定 SHAPEファイ ⑤OKをクリック ル出力 シェープファイルへ出力 ①すべてONをクリック ②出力フォルダを指定 ③チェックを入れる ④全データ出力に チェック 2011年11月5日 初心者のためのQuantumGIS入門 14

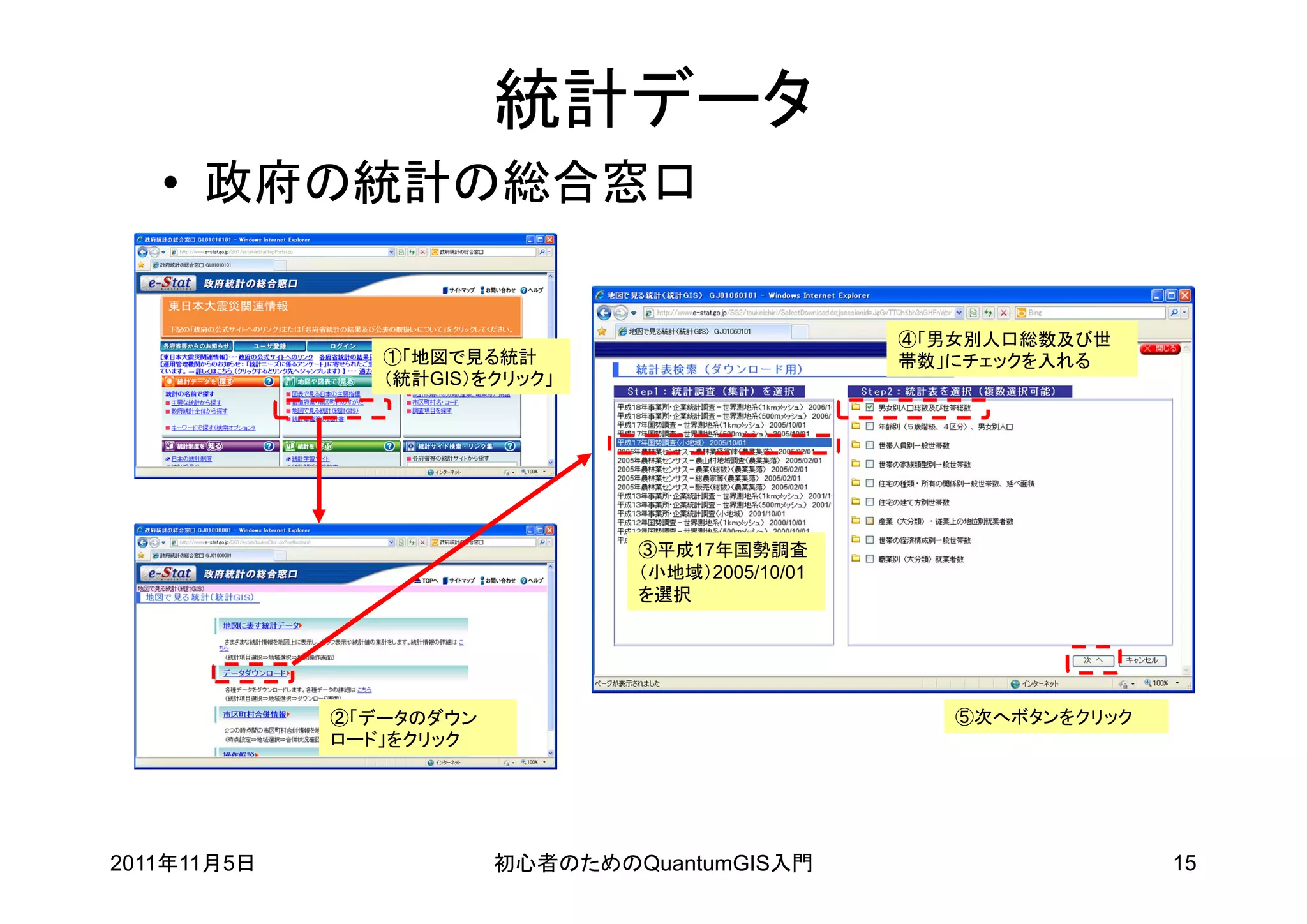

- 15. 統計データ • 政府の統計の総合窓口 ④「男女別人口総数及び世 ①「地図で見る統計 帯数」にチェックを入れる （統計GIS）をクリック」 ③平成17年国勢調査 （小地域）2005/10/01 を選択 ②「データのダウン ⑤次へボタンをクリック ロード」をクリック 2011年11月5日 初心者のためのQuantumGIS入門 15

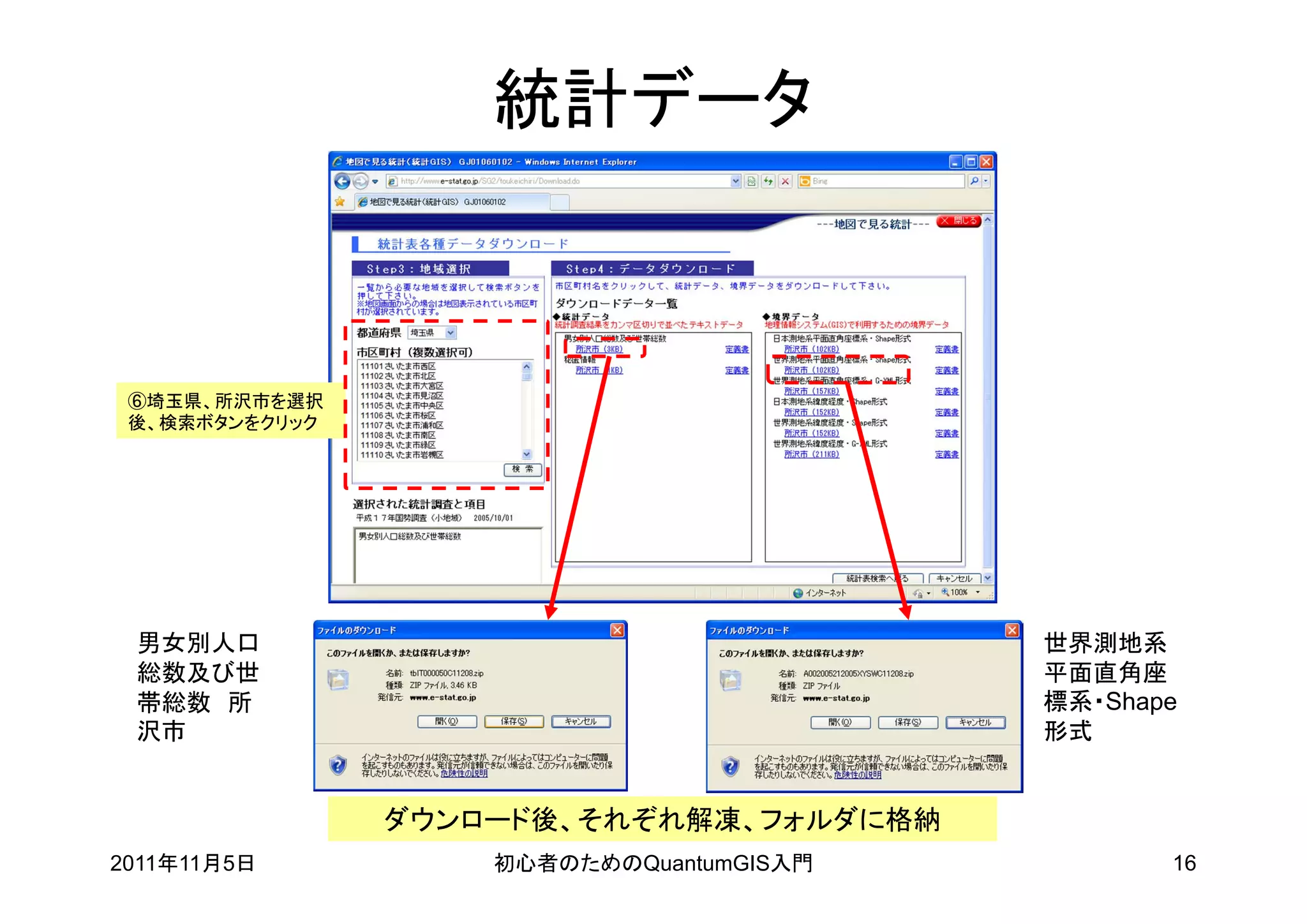

- 16. 統計データ ⑥埼玉県、所沢市を選択 後、検索ボタンをクリック 男女別人口 世界測地系 総数及び世 平面直角座 帯総数 所 標系・Shape 沢市 形式 ダウンロード後、それぞれ解凍、フォルダに格納 2011年11月5日 初心者のためのQuantumGIS入門 16

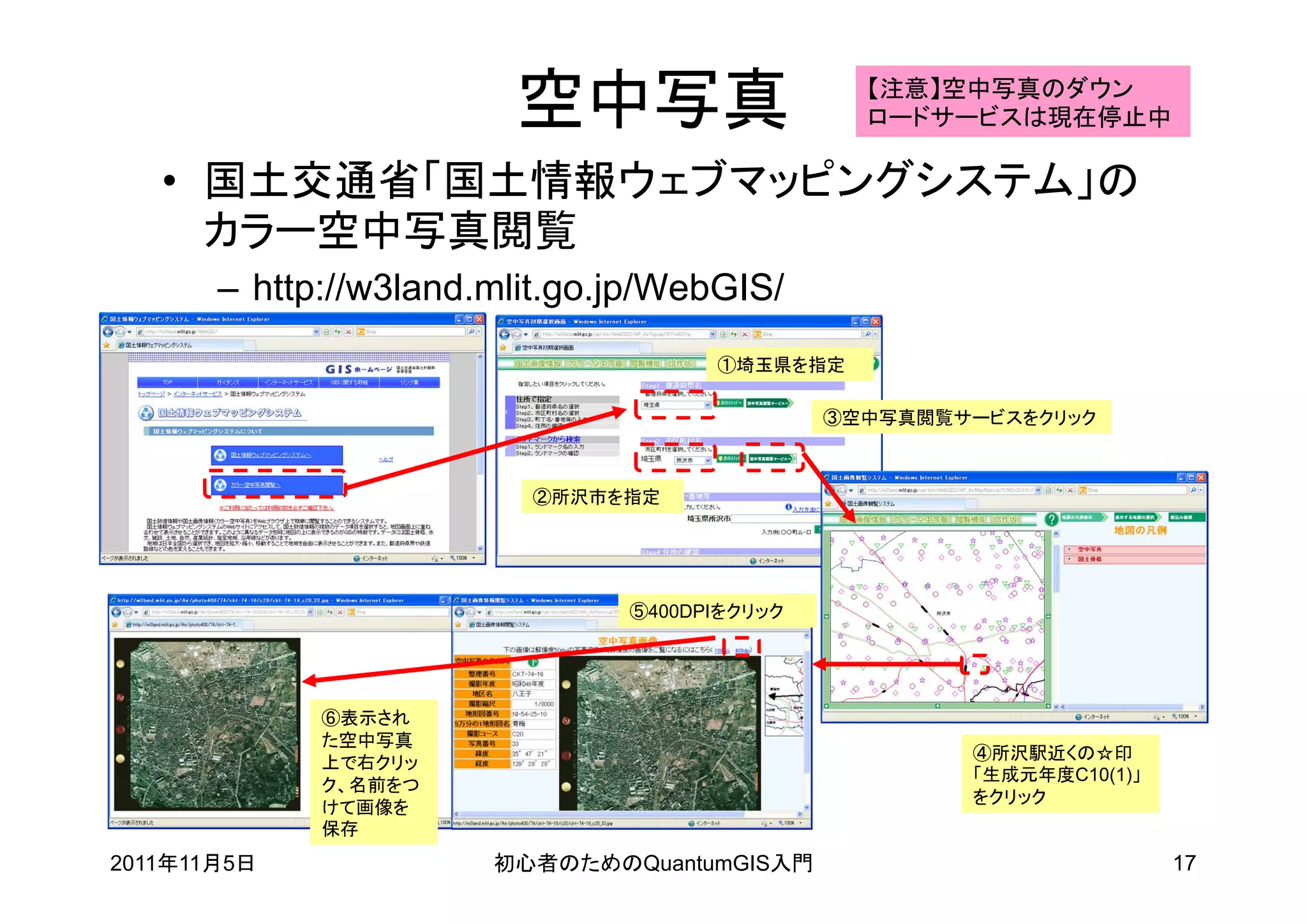

- 17. 空中写真 【注意】空中写真のダウン ロードサービスは現在停止中 • 国土交通省「国土情報ウェブマッピングシステム」の カラー空中写真閲覧 – http://w3land.mlit.go.jp/WebGIS/ ①埼玉県を指定 ③空中写真閲覧サービスをクリック ②所沢市を指定 ⑤400DPIをクリック ⑥表示され た空中写真 ④所沢駅近くの☆印 上で右クリッ 「生成元年度C10(1)」 ク、名前をつ をクリック けて画像を 保存 2011年11月5日 初心者のためのQuantumGIS入門 17

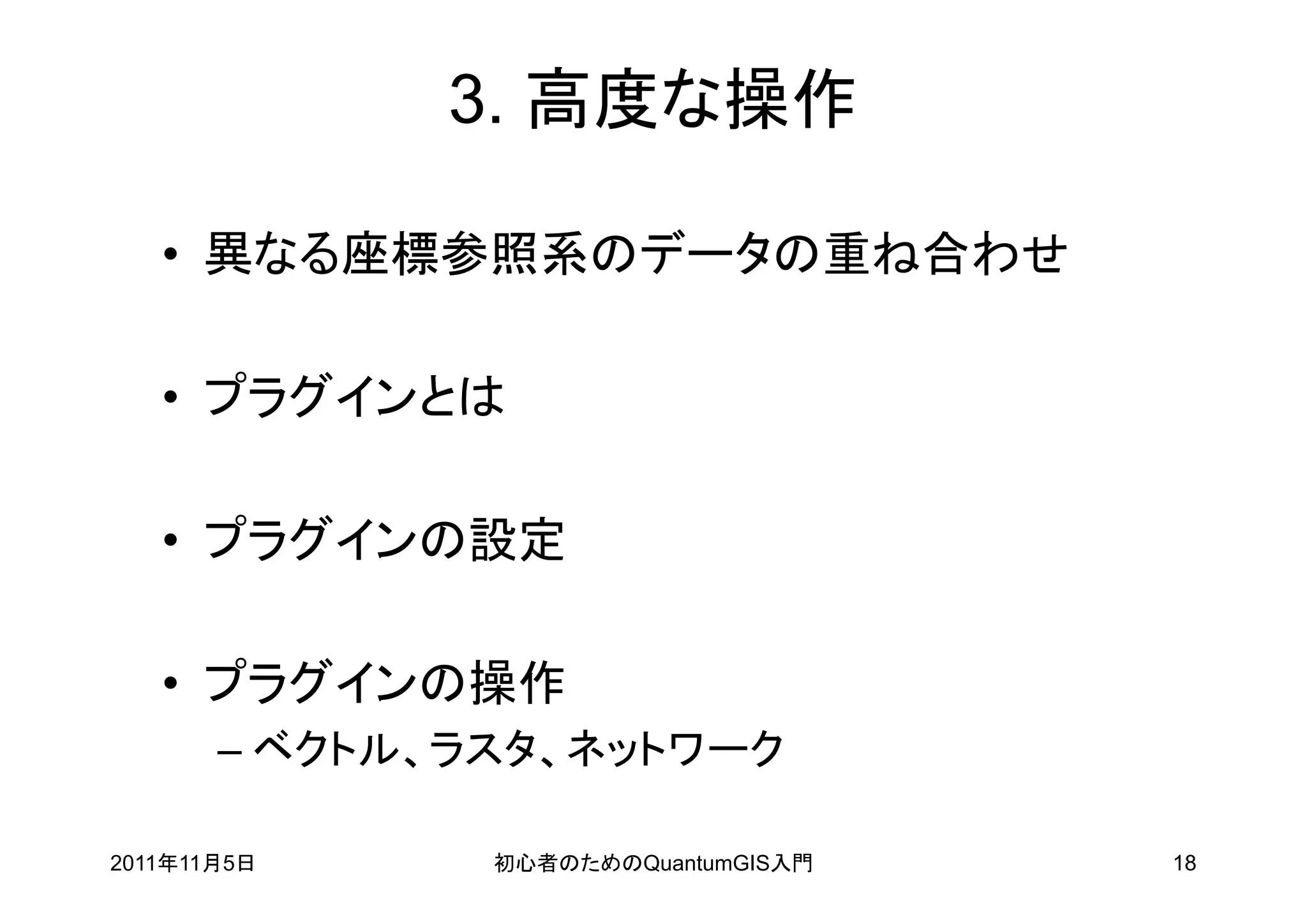

- 18. 3. 高度な操作 • 異なる座標参照系のデータの重ね合わせ • プラグインとは • プラグインの設定 • プラグインの操作 – ベクトル、ラスタ、ネットワーク 2011年11月5日 初心者のためのQuantumGIS入門 18

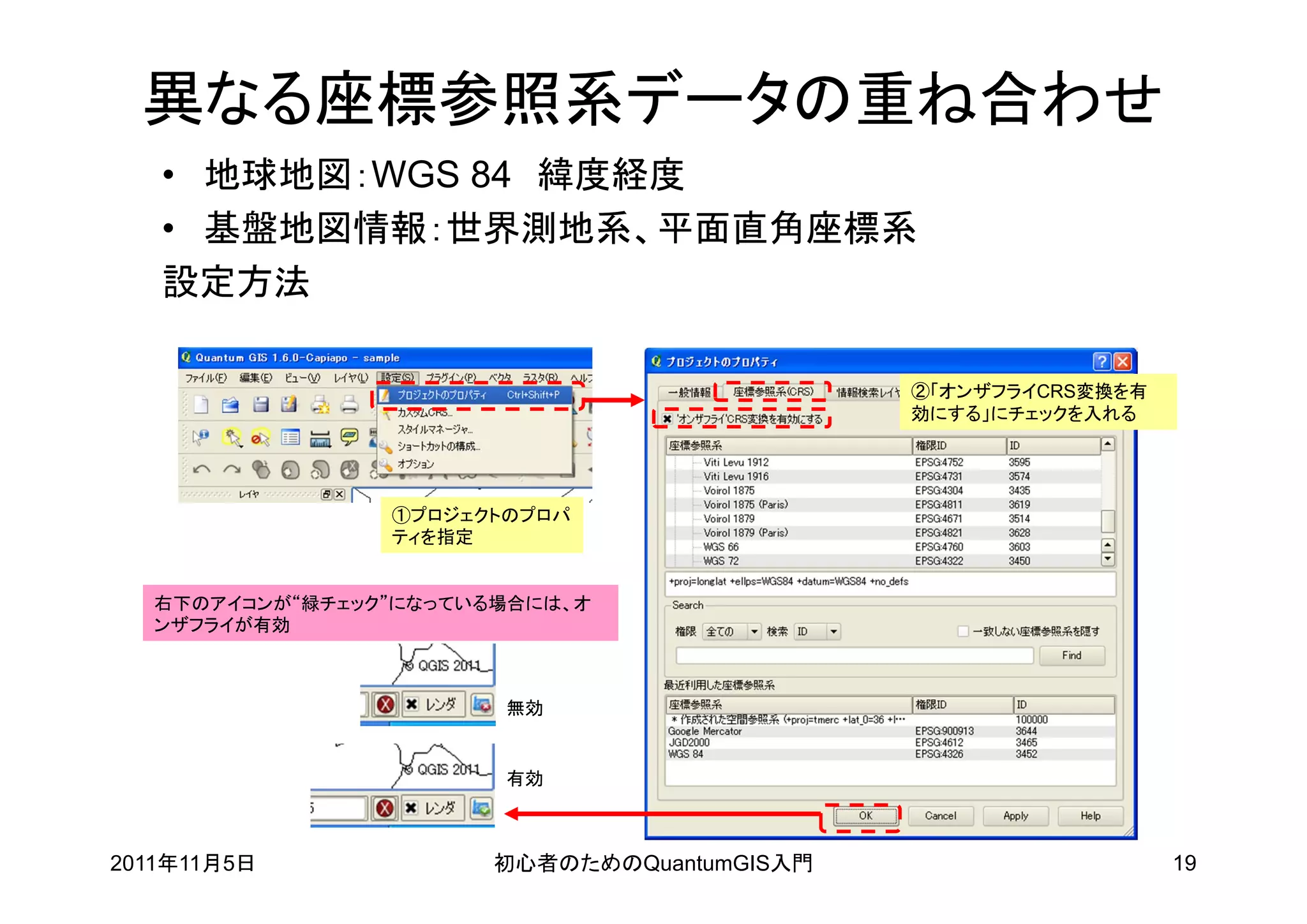

- 19. 異なる座標参照系データの重ね合わせ • 地球地図：WGS 84 緯度経度 • 基盤地図情報：世界測地系、平面直角座標系 設定方法 ②「オンザフライCRS変換を有 効にする」にチェックを入れる ①プロジェクトのプロパ ティを指定 右下のアイコンが“緑チェック”になっている場合には、オ ンザフライが有効 無効 有効 2011年11月5日 初心者のためのQuantumGIS入門 19

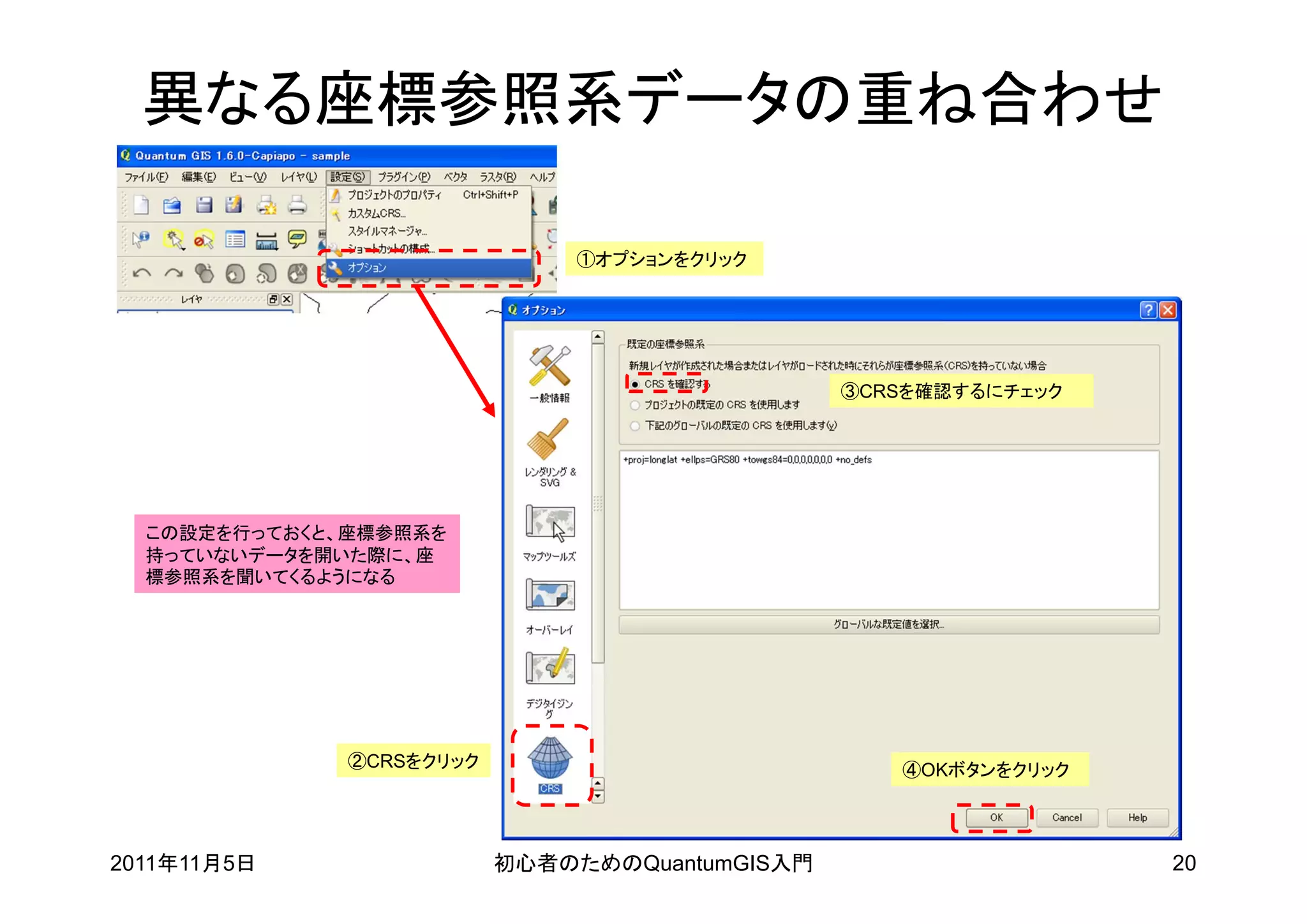

- 20. 異なる座標参照系データの重ね合わせ ①オプションをクリック ③CRSを確認するにチェック この設定を行っておくと、座標参照系を 持っていないデータを開いた際に、座 標参照系を聞いてくるようになる ②CRSをクリック ④OKボタンをクリック 2011年11月5日 初心者のためのQuantumGIS入門 20

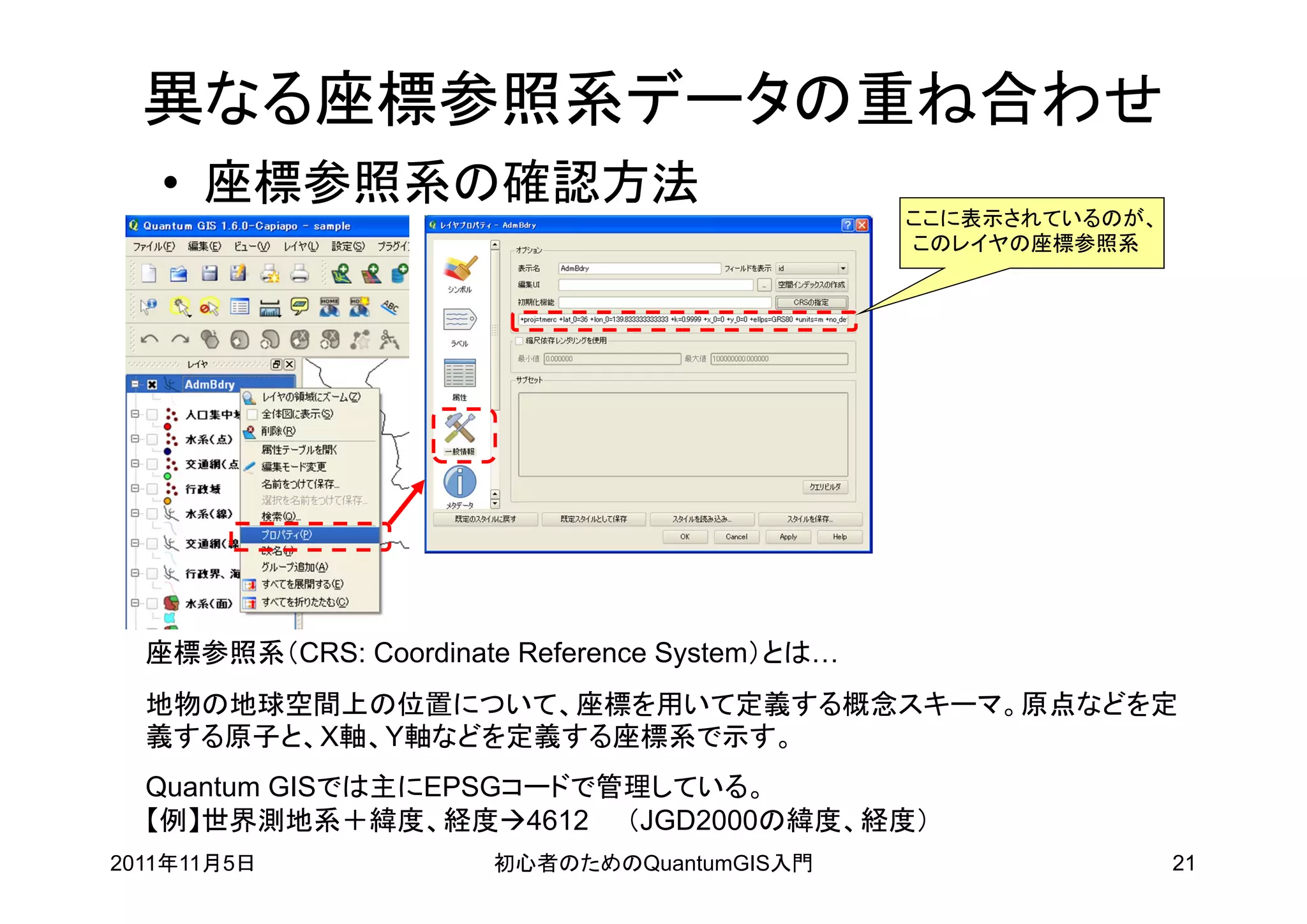

- 21. 異なる座標参照系データの重ね合わせ • 座標参照系の確認方法 ここに表示されているのが、 このレイヤの座標参照系 座標参照系（CRS: Coordinate Reference System）とは… 地物の地球空間上の位置について、座標を用いて定義する概念スキーマ。原点などを定 義する原子と、X軸、Y軸などを定義する座標系で示す。 Quantum GISでは主にEPSGコードで管理している。 【例】世界測地系＋緯度、経度4612 （JGD2000の緯度、経度） 2011年11月5日 初心者のためのQuantumGIS入門 21

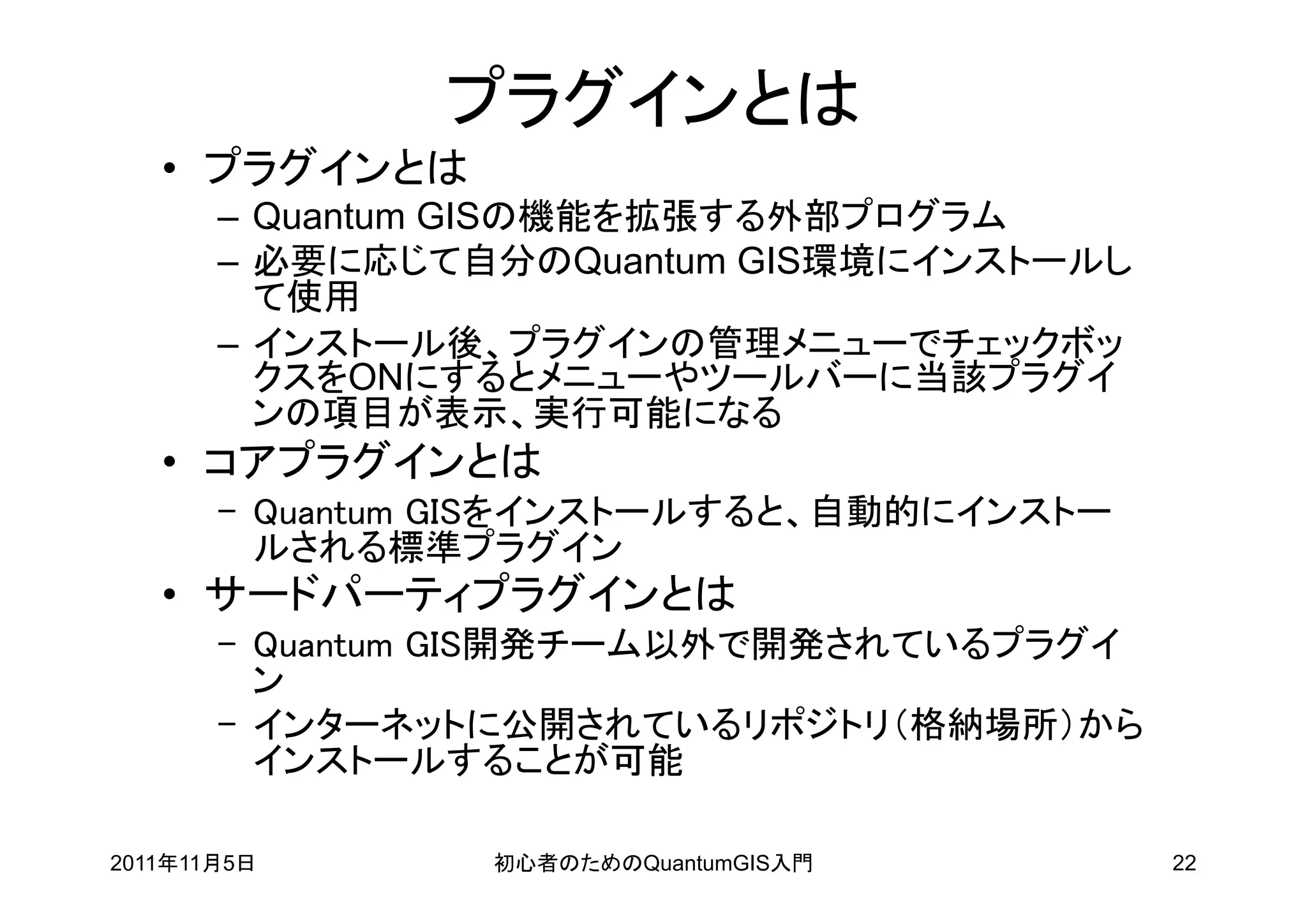

- 22. プラグインとは • プラグインとは – Quantum GISの機能を拡張する外部プログラム – 必要に応じて自分のQuantum GIS環境にインストールし て使用 – インストール後、プラグインの管理メニューでチェックボッ クスをONにするとメニューやツールバーに当該プラグイ ンの項目が表示、実行可能になる • コアプラグインとは – Quantum GISをインストールすると、自動的にインストー ルされる標準プラグイン • サードパーティプラグインとは – Quantum GIS開発チーム以外で開発されているプラグイ ン – インターネットに公開されているリポジトリ（格納場所）から インストールすることが可能 2011年11月5日 初心者のためのQuantumGIS入門 22

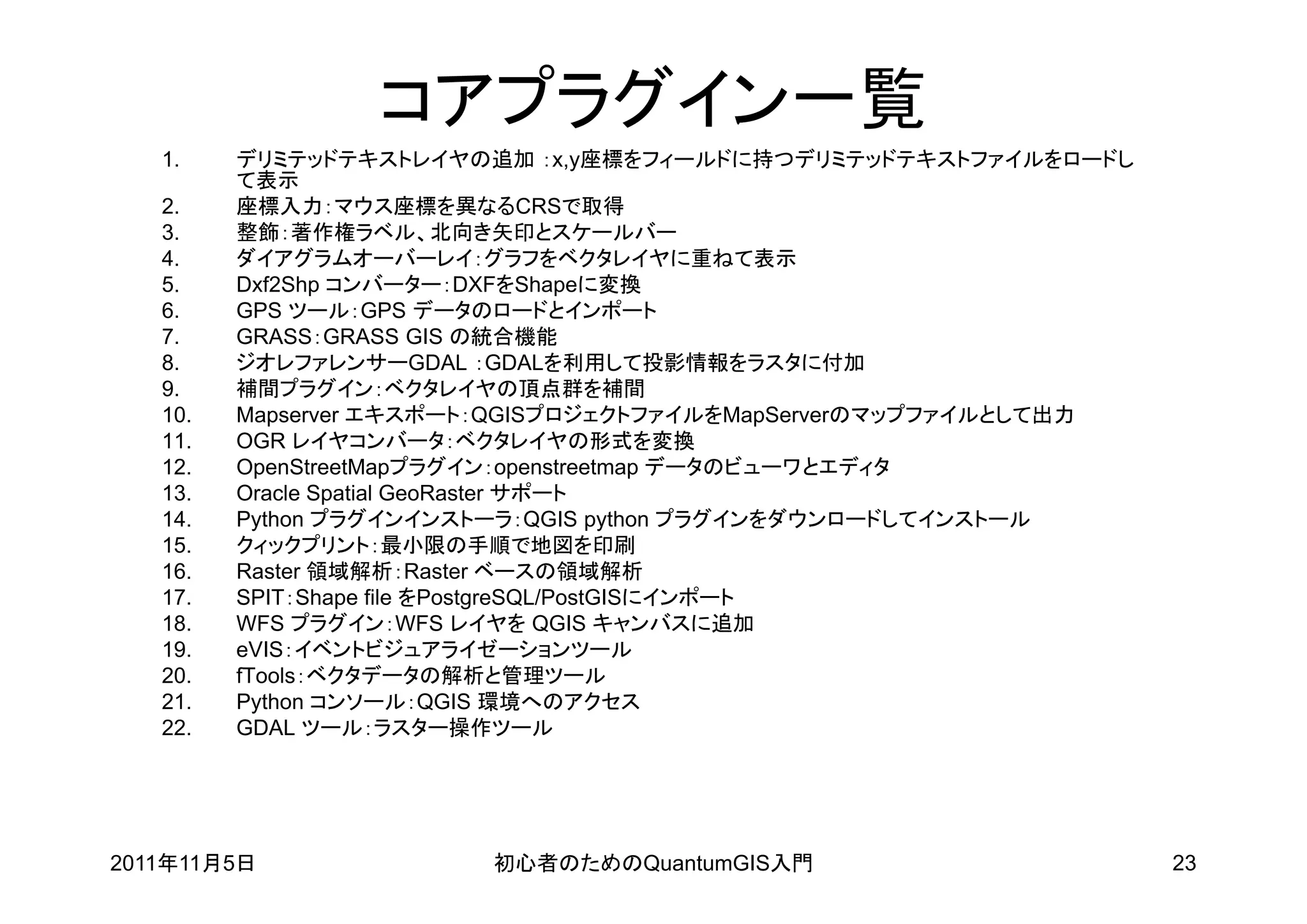

- 23. コアプラグイン一覧 1. デリミテッドテキストレイヤの追加 ：x,y座標をフィールドに持つデリミテッドテキストファイルをロードし て表示 2. 座標入力：マウス座標を異なるCRSで取得 3. 整飾：著作権ラベル、北向き矢印とスケールバー 4. ダイアグラムオーバーレイ：グラフをベクタレイヤに重ねて表示 5. Dxf2Shp コンバーター：DXFをShapeに変換 6. GPS ツール：GPS データのロードとインポート 7. GRASS：GRASS GIS の統合機能 8. ジオレファレンサーGDAL ：GDALを利用して投影情報をラスタに付加 9. 補間プラグイン：ベクタレイヤの頂点群を補間 10. Mapserver エキスポート：QGISプロジェクトファイルをMapServerのマップファイルとして出力 11. OGR レイヤコンバータ：ベクタレイヤの形式を変換 12. OpenStreetMapプラグイン：openstreetmap データのビューワとエディタ 13. Oracle Spatial GeoRaster サポート 14. Python プラグインインストーラ：QGIS python プラグインをダウンロードしてインストール 15. クィックプリント：最小限の手順で地図を印刷 16. Raster 領域解析：Raster ベースの領域解析 17. SPIT：Shape file をPostgreSQL/PostGISにインポート 18. WFS プラグイン：WFS レイヤを QGIS キャンバスに追加 19. eVIS：イベントビジュアライゼーションツール 20. fTools：ベクタデータの解析と管理ツール 21. Python コンソール：QGIS 環境へのアクセス 22. GDAL ツール：ラスター操作ツール 2011年11月5日 初心者のためのQuantumGIS入門 23

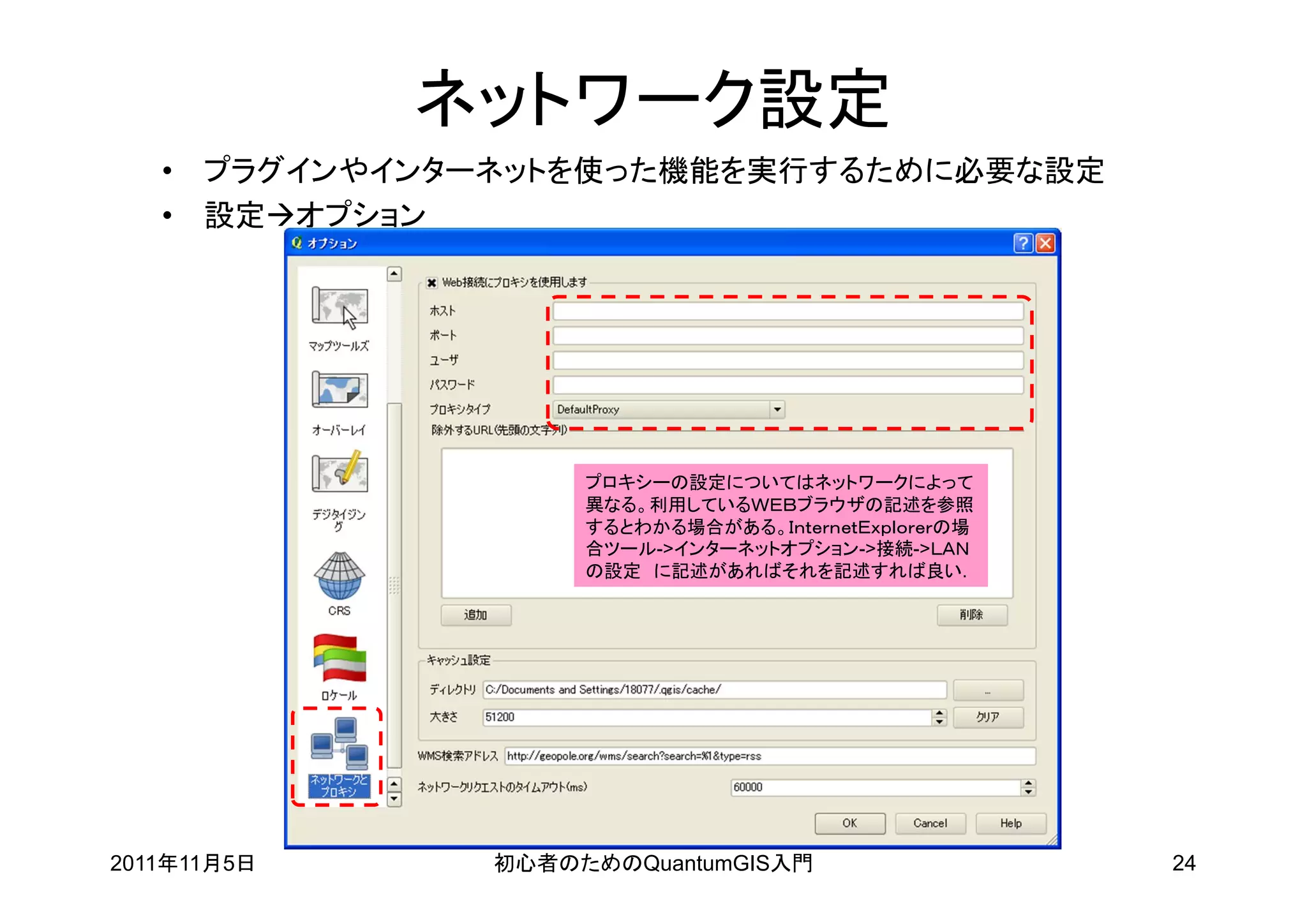

- 24. ネットワーク設定 • プラグインやインターネットを使った機能を実行するために必要な設定 • 設定オプション プロキシーの設定についてはネットワークによって 異なる。利用しているＷＥＢブラウザの記述を参照 するとわかる場合がある。ＩｎｔｅｒｎｅｔＥｘｐｌｏｒｅｒの場 合ツール->インターネットオプション->接続->ＬＡＮ の設定 に記述があればそれを記述すれば良い. 2011年11月5日 初心者のためのQuantumGIS入門 24

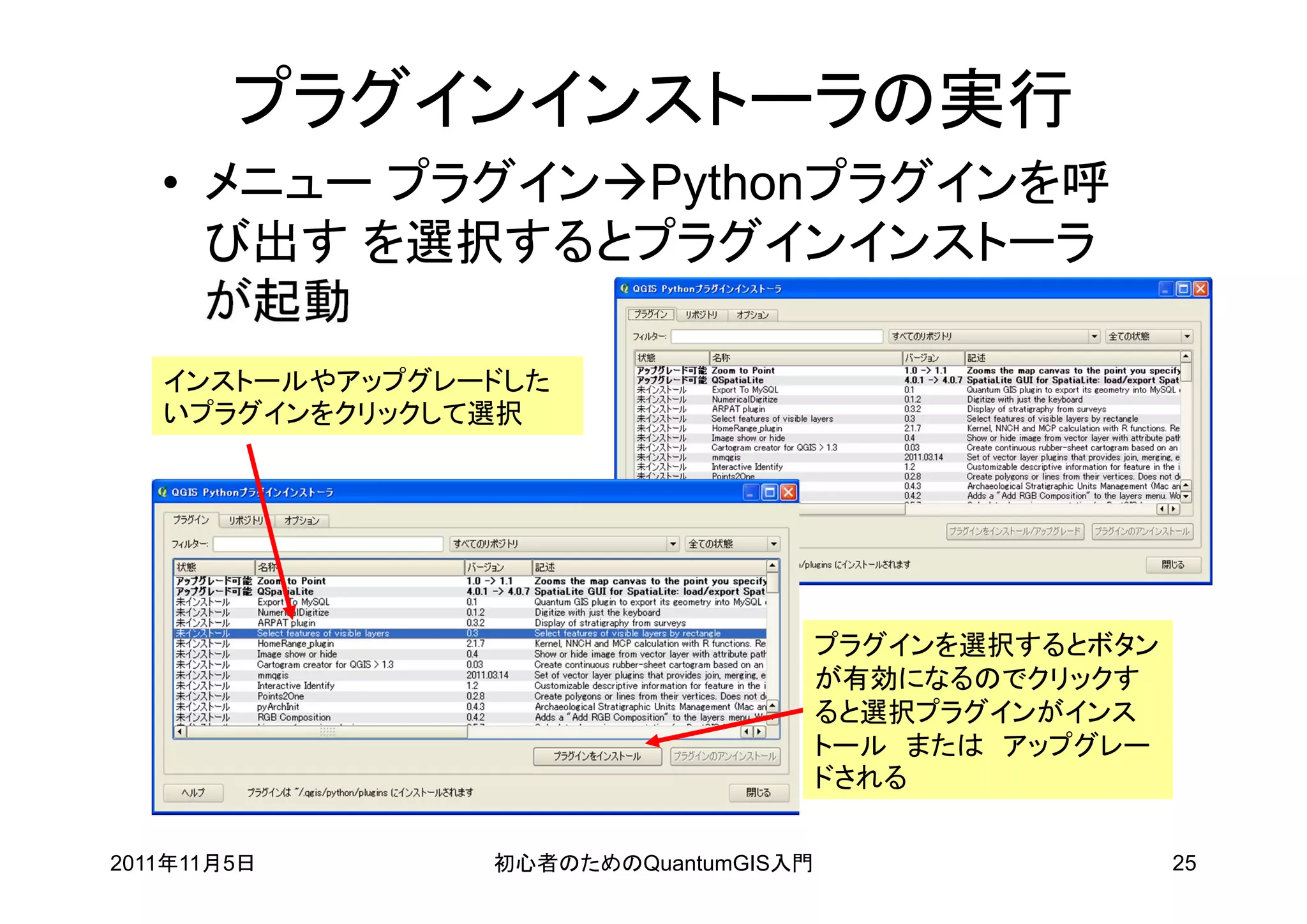

- 25. プラグインインストーラの実行 • メニュー プラグインPythonプラグインを呼 び出す を選択するとプラグインインストーラ が起動 インストールやアップグレードした いプラグインをクリックして選択 プラグインを選択するとボタン が有効になるのでクリックす ると選択プラグインがインス トール または アップグレー ドされる 2011年11月5日 初心者のためのQuantumGIS入門 25

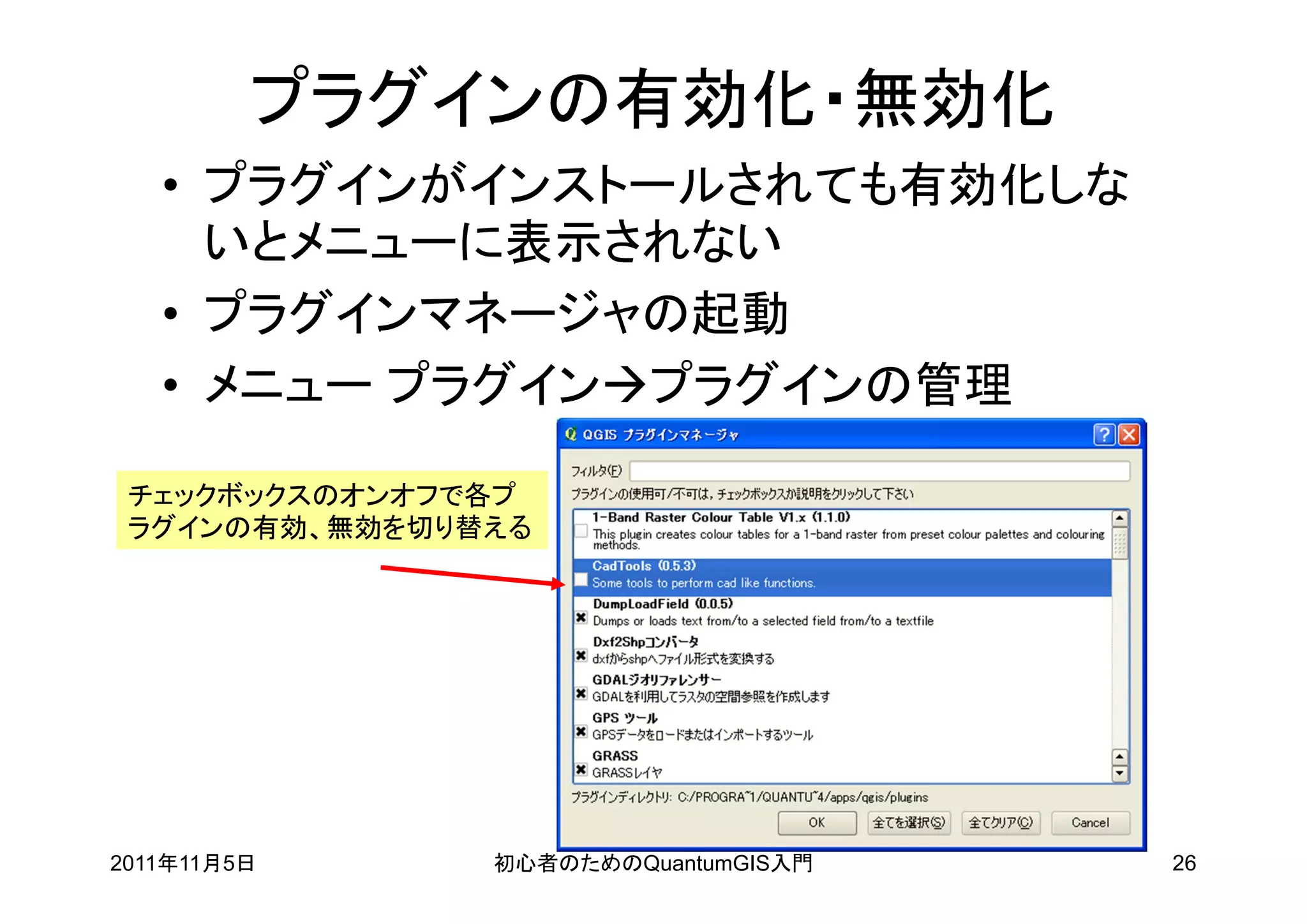

- 26. プラグインの有効化・無効化 • プラグインがインストールされても有効化しな いとメニューに表示されない • プラグインマネージャの起動 • メニュー プラグインプラグインの管理 チェックボックスのオンオフで各プ ラグインの有効、無効を切り替える 2011年11月5日 初心者のためのQuantumGIS入門 26

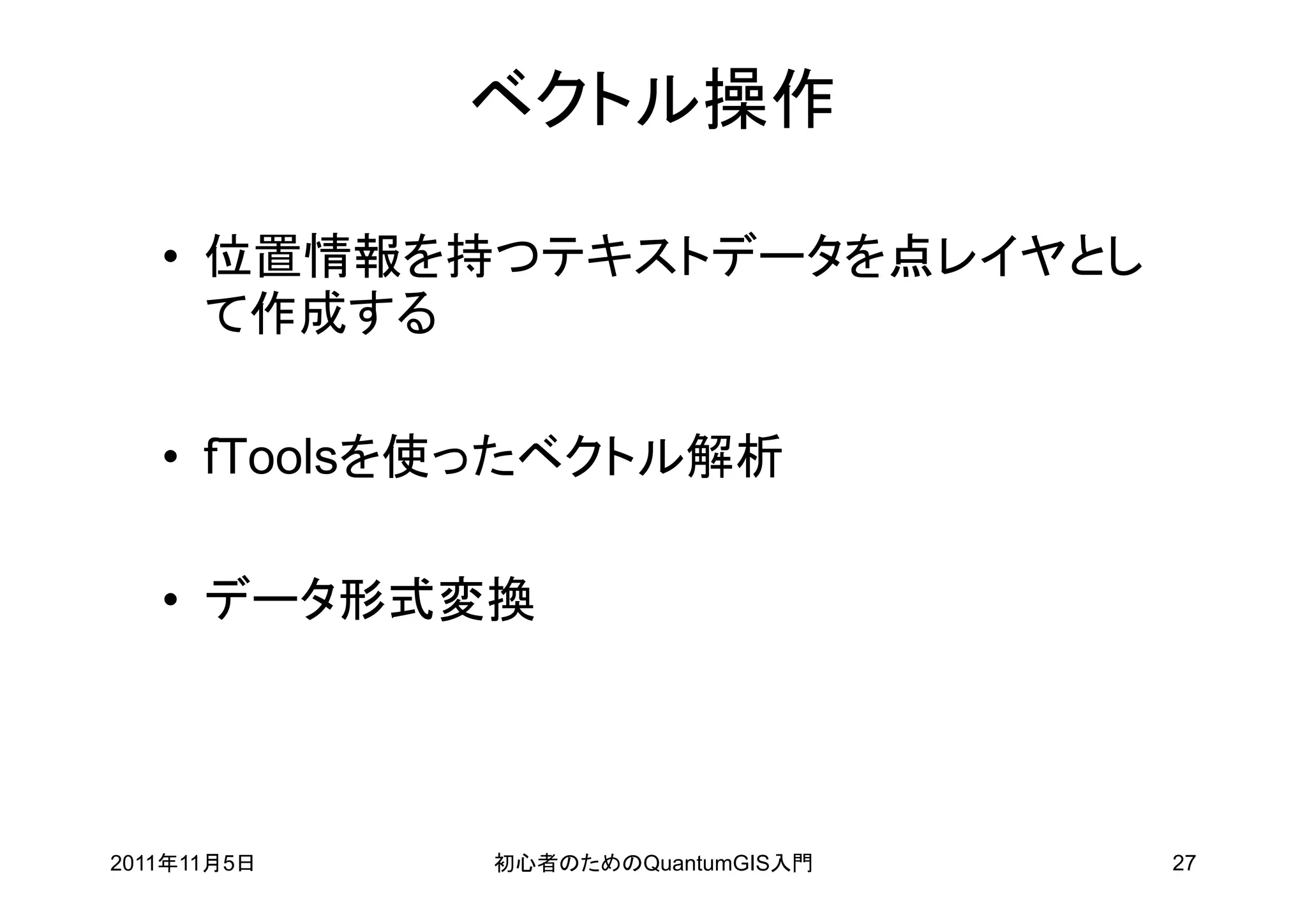

- 27. ベクトル操作 • 位置情報を持つテキストデータを点レイヤとし て作成する • fToolsを使ったベクトル解析 • データ形式変換 2011年11月5日 初心者のためのQuantumGIS入門 27

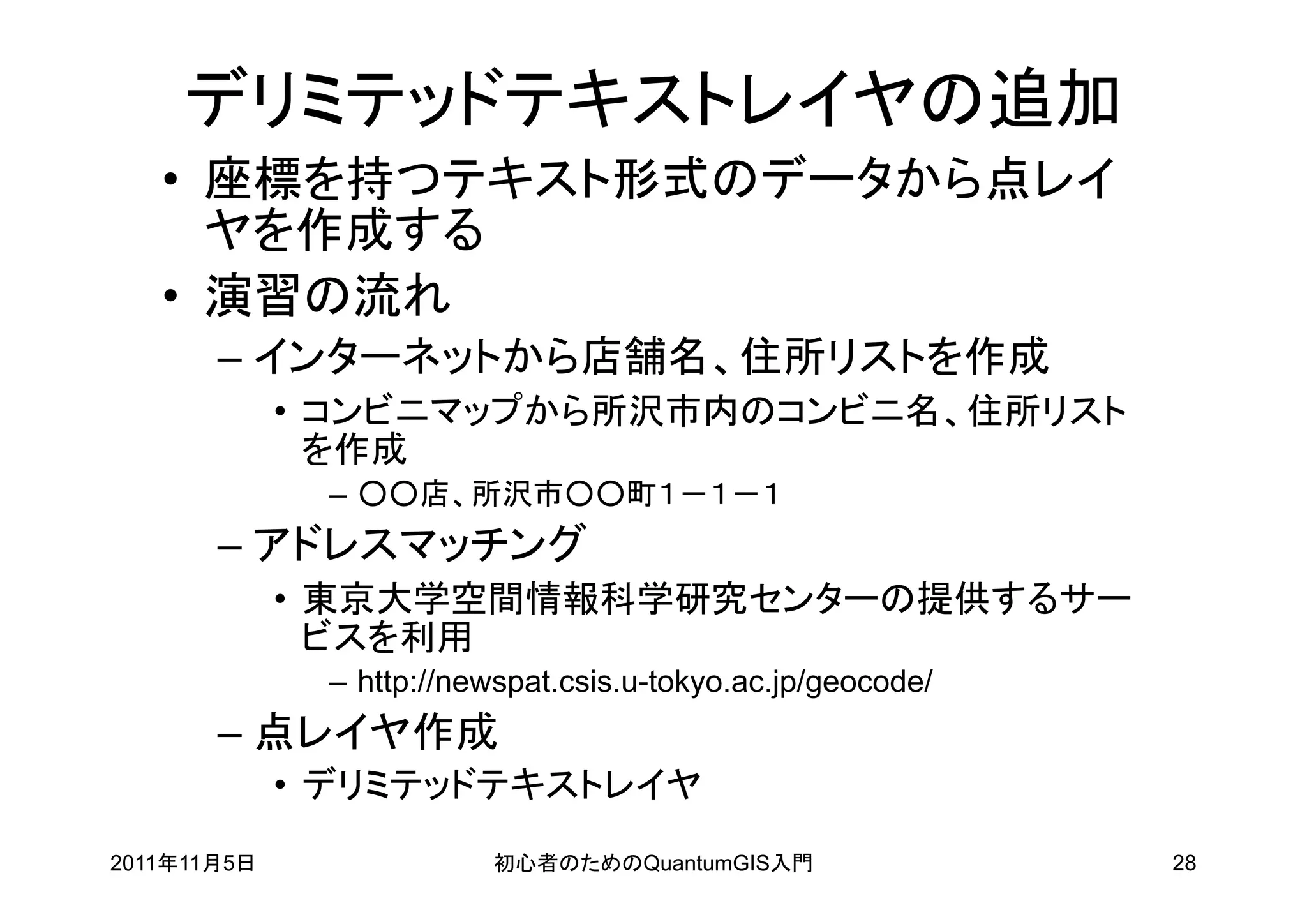

- 28. デリミテッドテキストレイヤの追加 • 座標を持つテキスト形式のデータから点レイ ヤを作成する • 演習の流れ – インターネットから店舗名、住所リストを作成 • コンビニマップから所沢市内のコンビニ名、住所リスト を作成 – ○○店、所沢市○○町１－１－１ – アドレスマッチング • 東京大学空間情報科学研究センターの提供するサー ビスを利用 – http://newspat.csis.u-tokyo.ac.jp/geocode/ – 点レイヤ作成 • デリミテッドテキストレイヤ 2011年11月5日 初心者のためのQuantumGIS入門 28

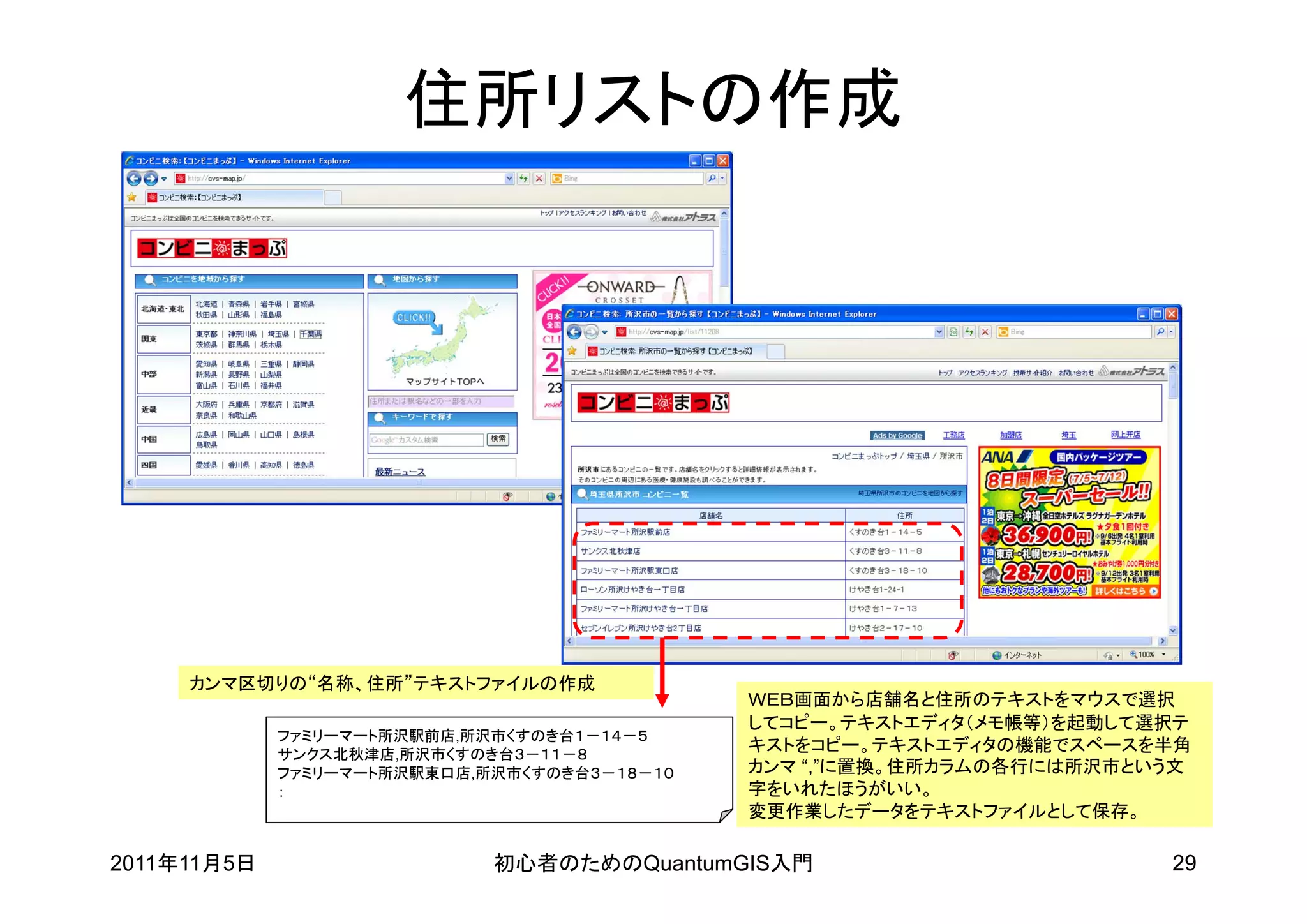

- 29. 住所リストの作成 カンマ区切りの“名称、住所”テキストファイルの作成 ＷＥＢ画面から店舗名と住所のテキストをマウスで選択 してコピー。テキストエディタ（メモ帳等）を起動して選択テ ファミリーマート所沢駅前店,所沢市くすのき台１－１４－５ サンクス北秋津店,所沢市くすのき台３－１１－８ キストをコピー。テキストエディタの機能でスペースを半角 ファミリーマート所沢駅東口店,所沢市くすのき台３－１８－１０ カンマ “,”に置換。住所カラムの各行には所沢市という文 ： 字をいれたほうがいい。 変更作業したデータをテキストファイルとして保存。 2011年11月5日 初心者のためのQuantumGIS入門 29

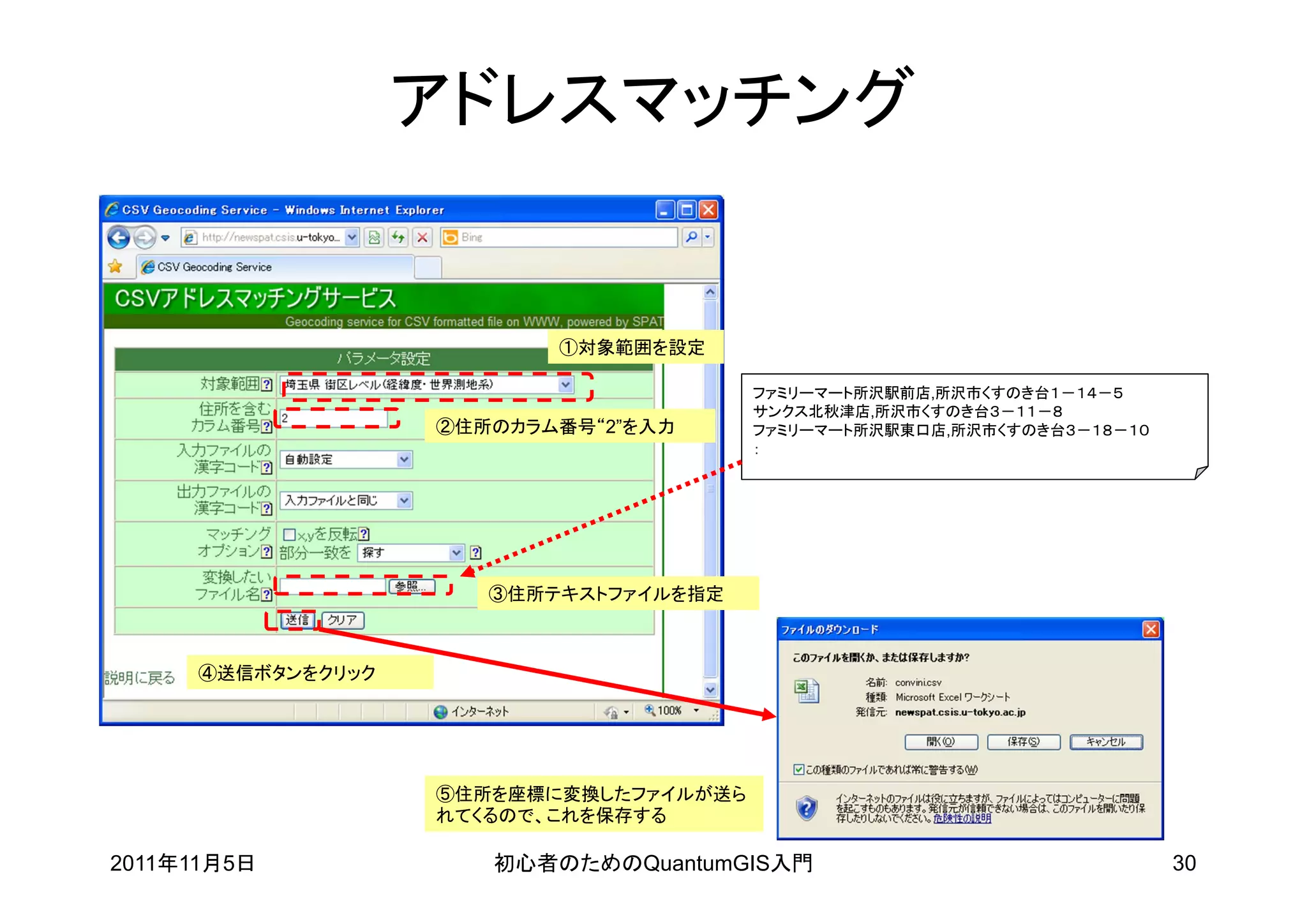

- 30. アドレスマッチング ①対象範囲を設定 ファミリーマート所沢駅前店,所沢市くすのき台１－１４－５ サンクス北秋津店,所沢市くすのき台３－１１－８ ②住所のカラム番号“2”を入力 ファミリーマート所沢駅東口店,所沢市くすのき台３－１８－１０ ： ③住所テキストファイルを指定 ④送信ボタンをクリック ⑤住所を座標に変換したファイルが送ら れてくるので、これを保存する 2011年11月5日 初心者のためのQuantumGIS入門 30

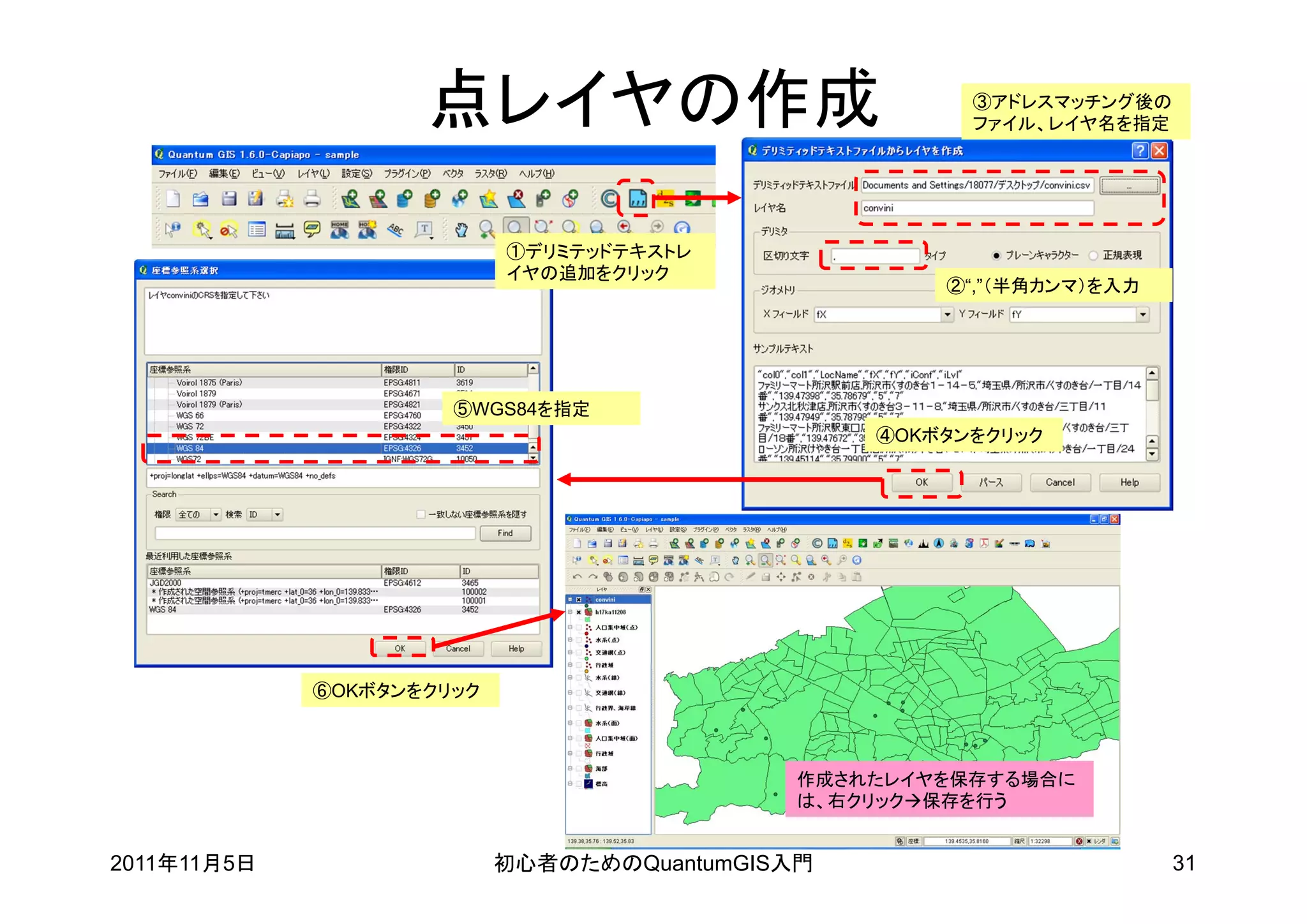

- 31. 点レイヤの作成 ③アドレスマッチング後の ファイル、レイヤ名を指定 ①デリミテッドテキストレ イヤの追加をクリック ②“,”（半角カンマ）を入力 ⑤WGS84を指定 ④OKボタンをクリック ⑥OKボタンをクリック 作成されたレイヤを保存する場合に は、右クリック保存を行う 2011年11月5日 初心者のためのQuantumGIS入門 31

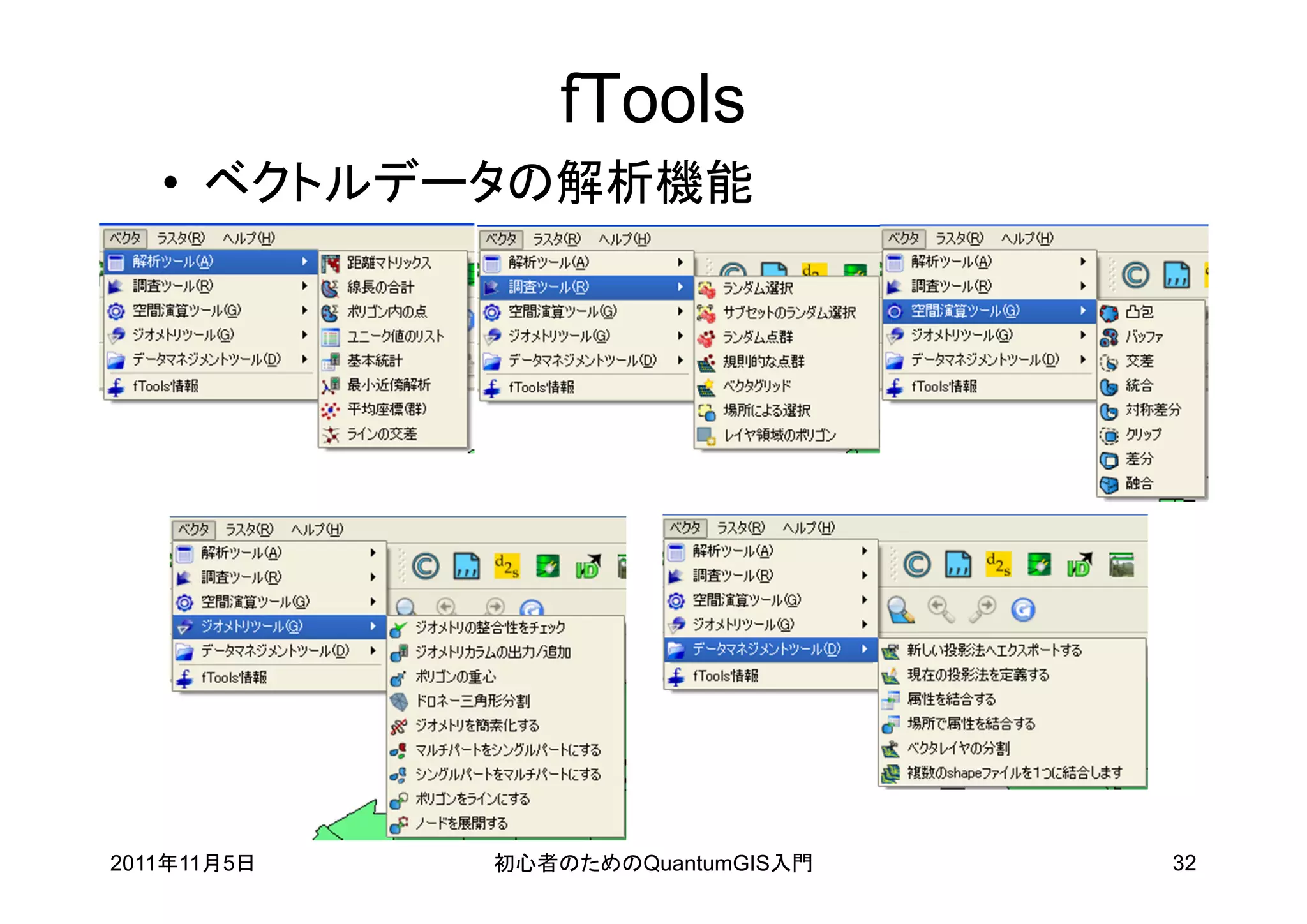

- 32. fTools • ベクトルデータの解析機能 2011年11月5日 初心者のためのQuantumGIS入門 32

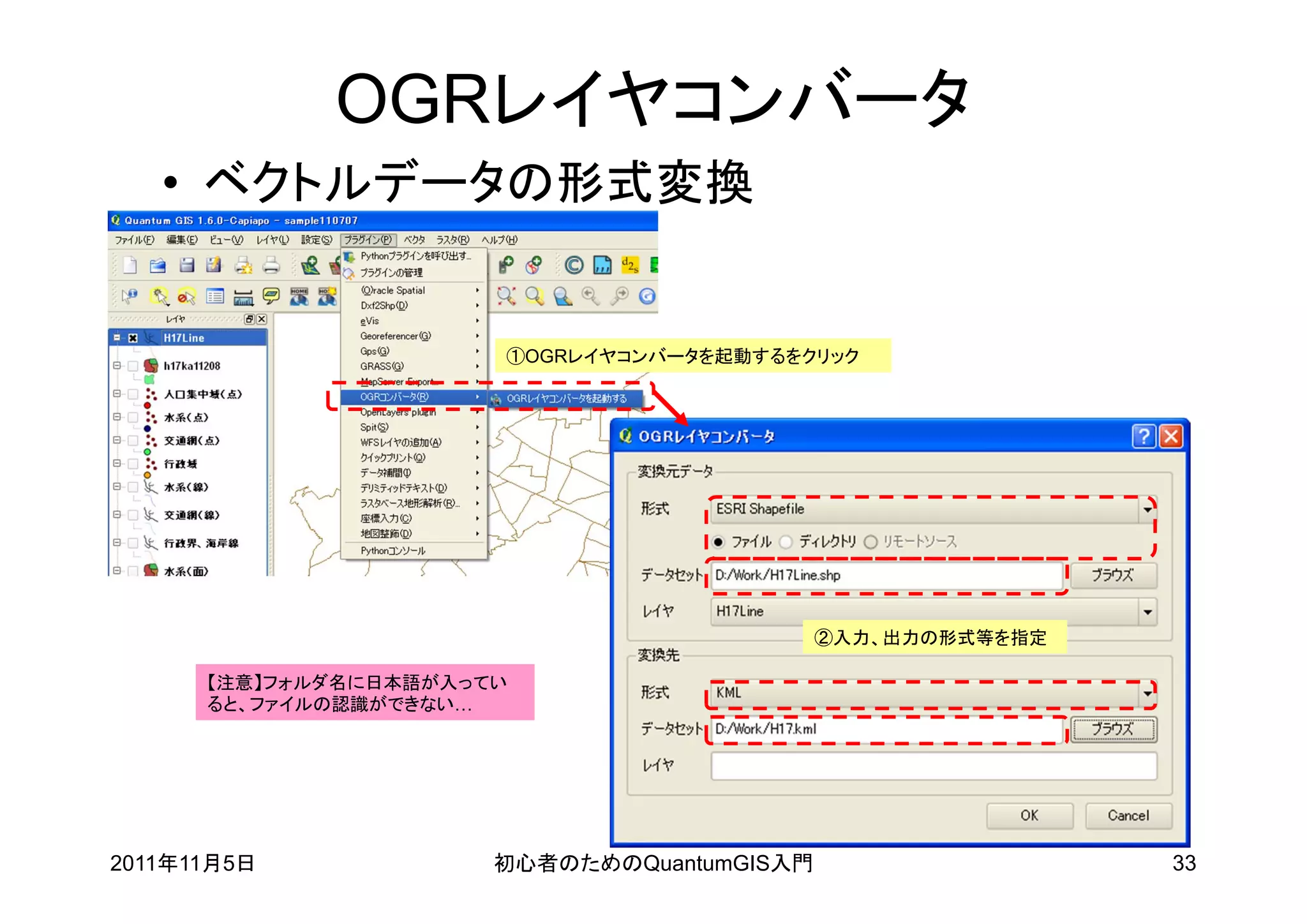

- 33. OGRレイヤコンバータ • ベクトルデータの形式変換 ①OGRレイヤコンバータを起動するをクリック ②入力、出力の形式等を指定 【注意】フォルダ名に日本語が入ってい ると、ファイルの認識ができない… 2011年11月5日 初心者のためのQuantumGIS入門 33

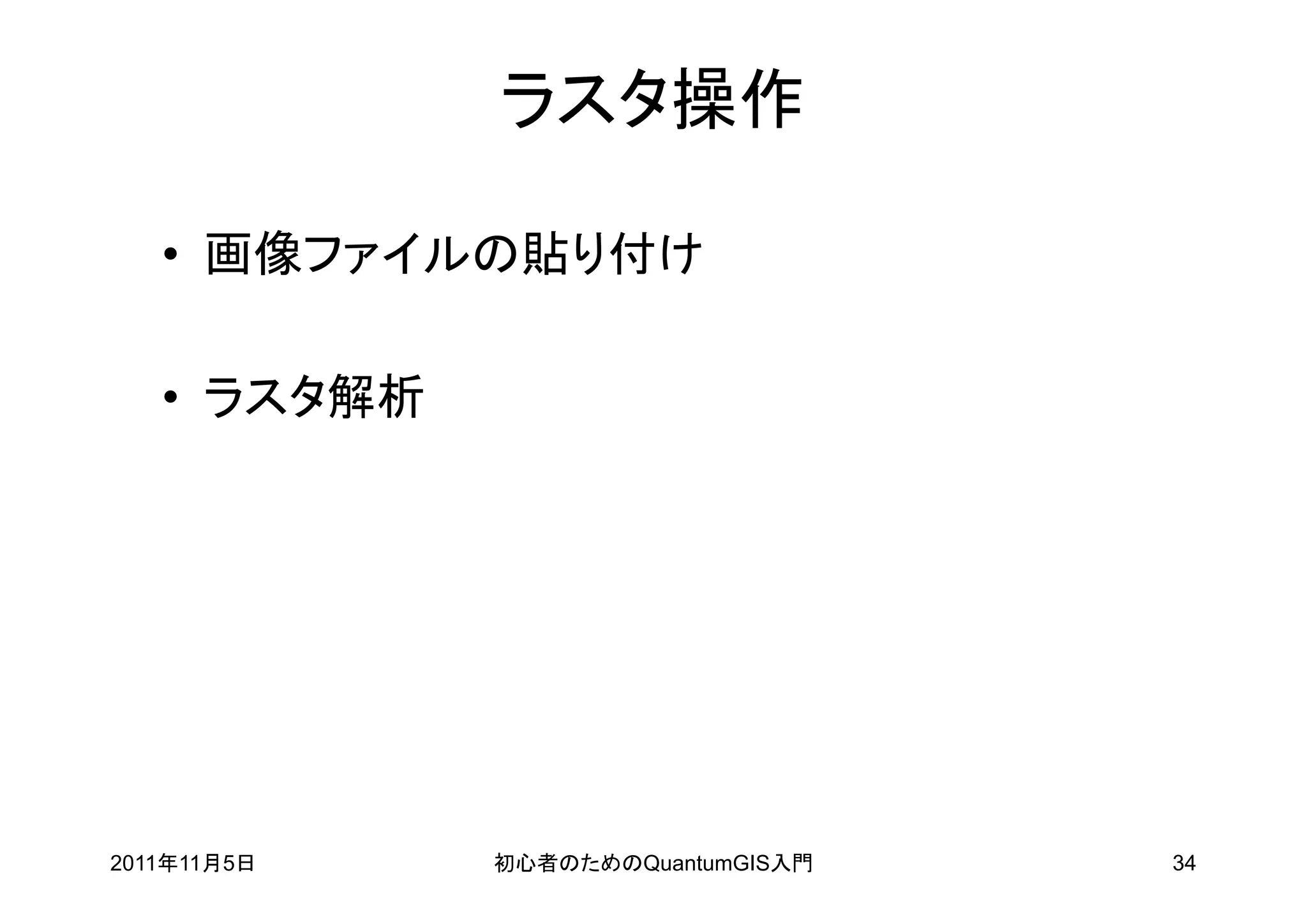

- 34. ラスタ操作 • 画像ファイルの貼り付け • ラスタ解析 2011年11月5日 初心者のためのQuantumGIS入門 34

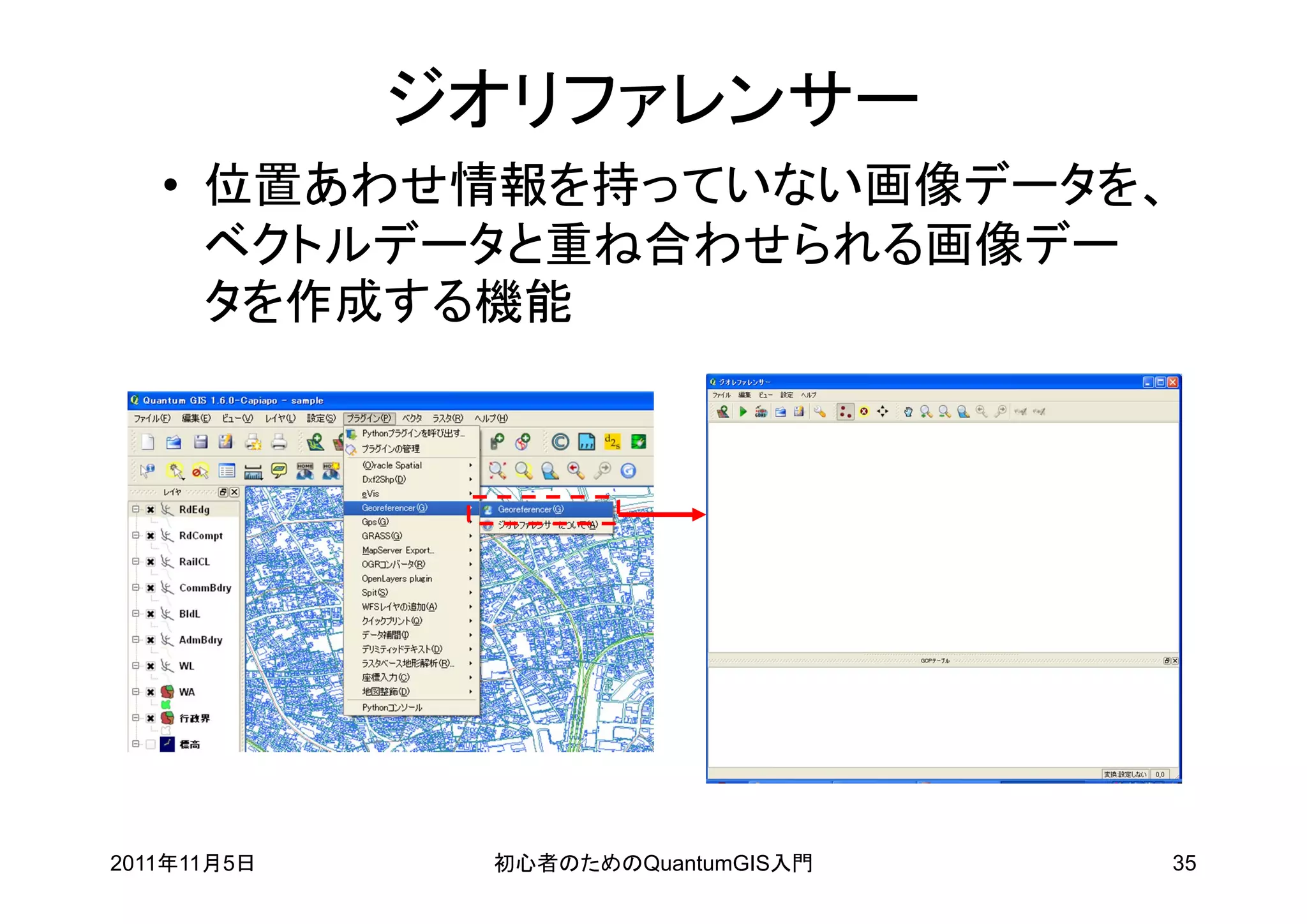

- 35. ジオリファレンサー • 位置あわせ情報を持っていない画像データを、 ベクトルデータと重ね合わせられる画像デー タを作成する機能 2011年11月5日 初心者のためのQuantumGIS入門 35

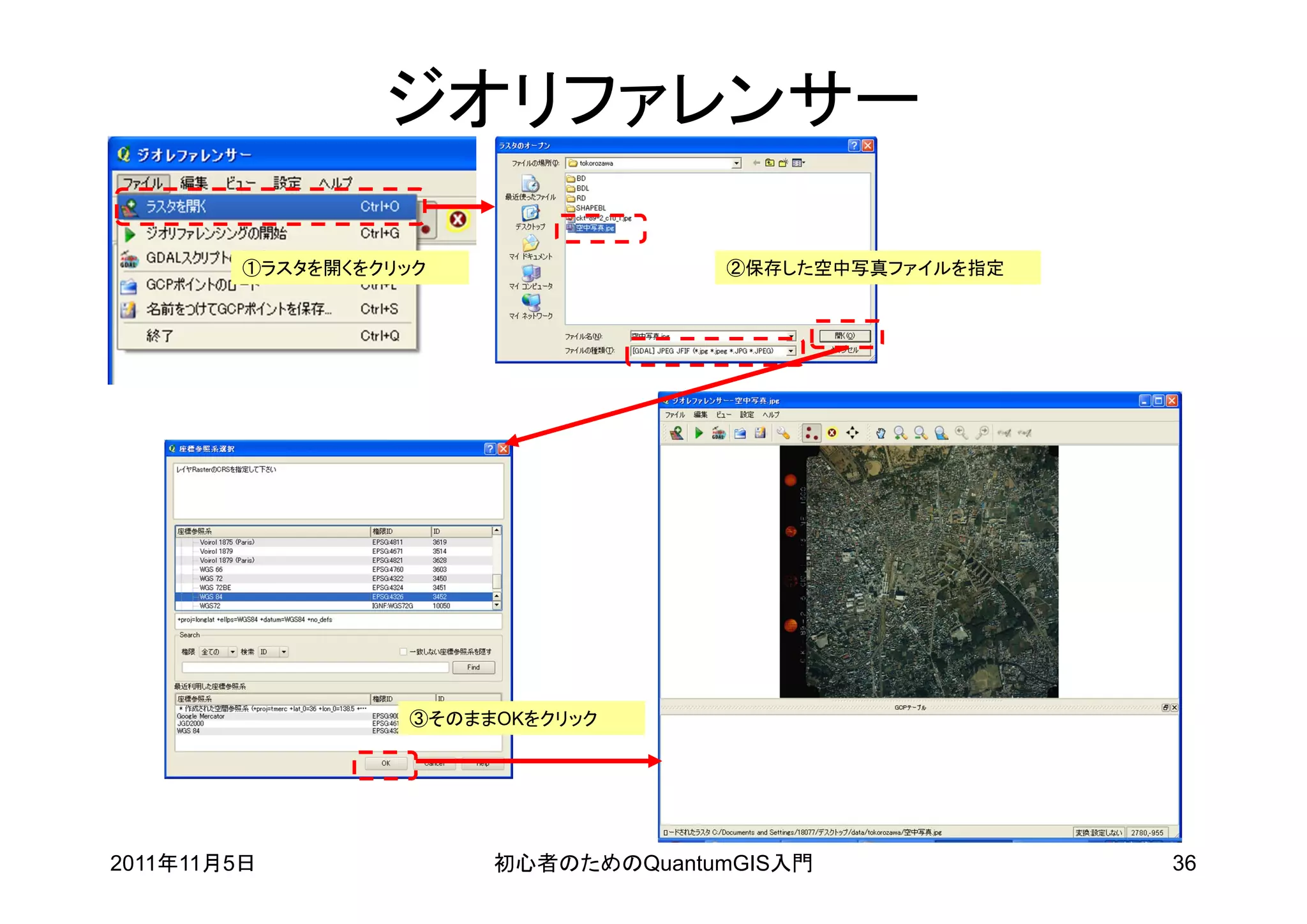

- 36. ジオリファレンサー ①ラスタを開くをクリック ②保存した空中写真ファイルを指定 ③そのままOKをクリック 2011年11月5日 初心者のためのQuantumGIS入門 36

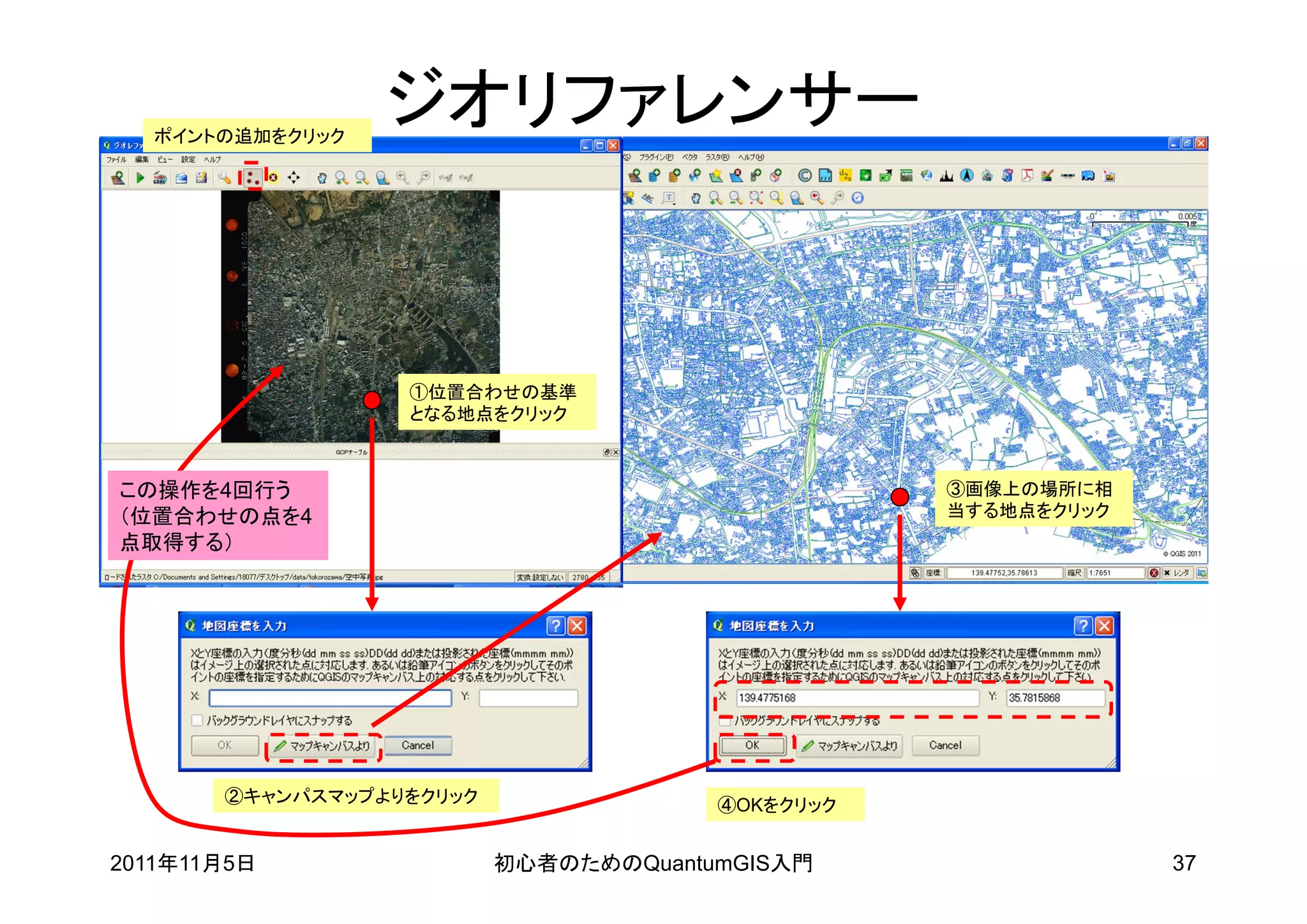

- 37. ポイントの追加をクリック ジオリファレンサー ①位置合わせの基準 となる地点をクリック この操作を4回行う ③画像上の場所に相 （位置合わせの点を4 当する地点をクリック 点取得する） ②キャンパスマップよりをクリック ④OKをクリック 2011年11月5日 初心者のためのQuantumGIS入門 37

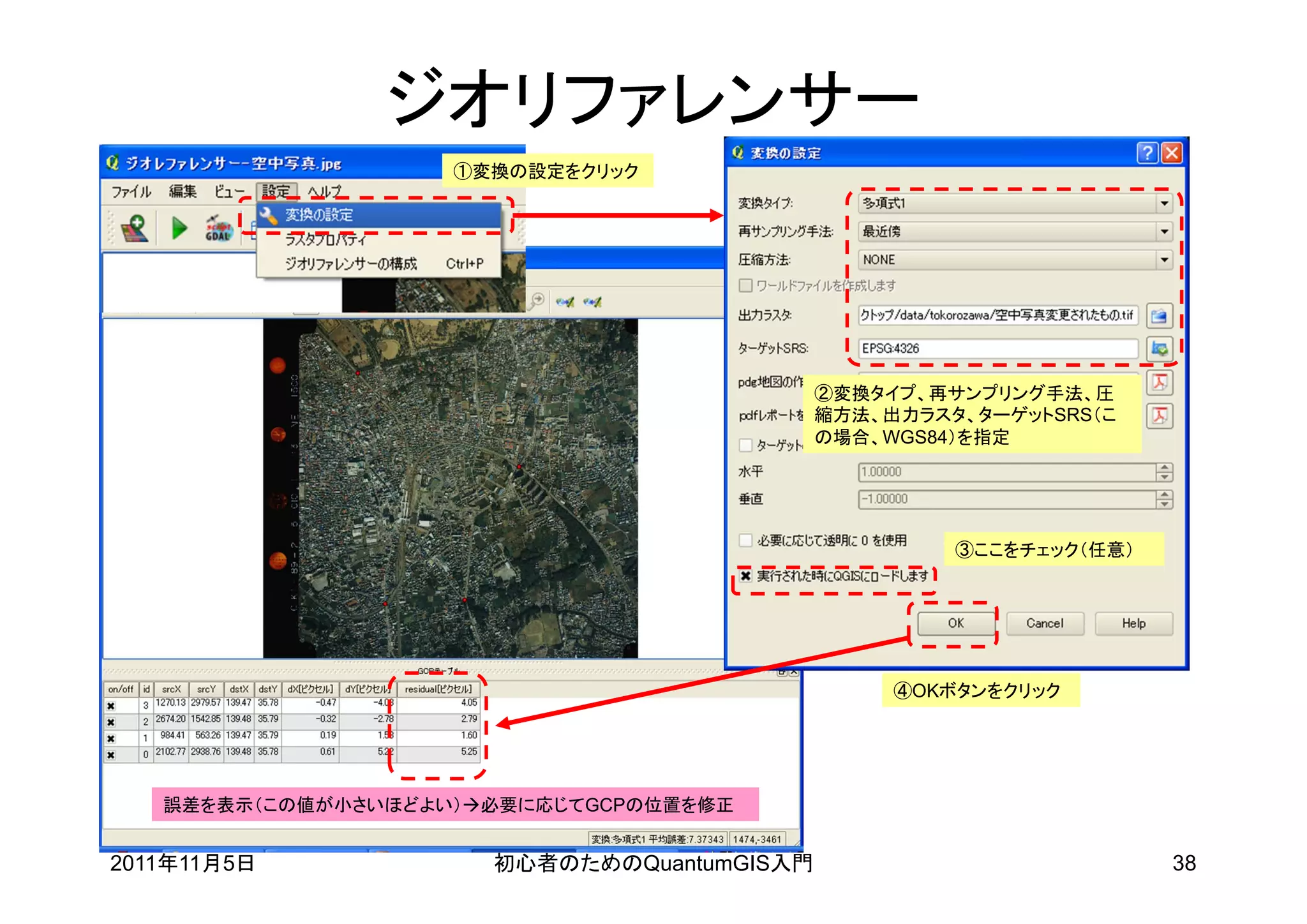

- 38. ジオリファレンサー ①変換の設定をクリック ②変換タイプ、再サンプリング手法、圧 縮方法、出力ラスタ、ターゲットSRS（こ の場合、WGS84）を指定 ③ここをチェック（任意） ④OKボタンをクリック 誤差を表示（この値が小さいほどよい）必要に応じてGCPの位置を修正 2011年11月5日 初心者のためのQuantumGIS入門 38

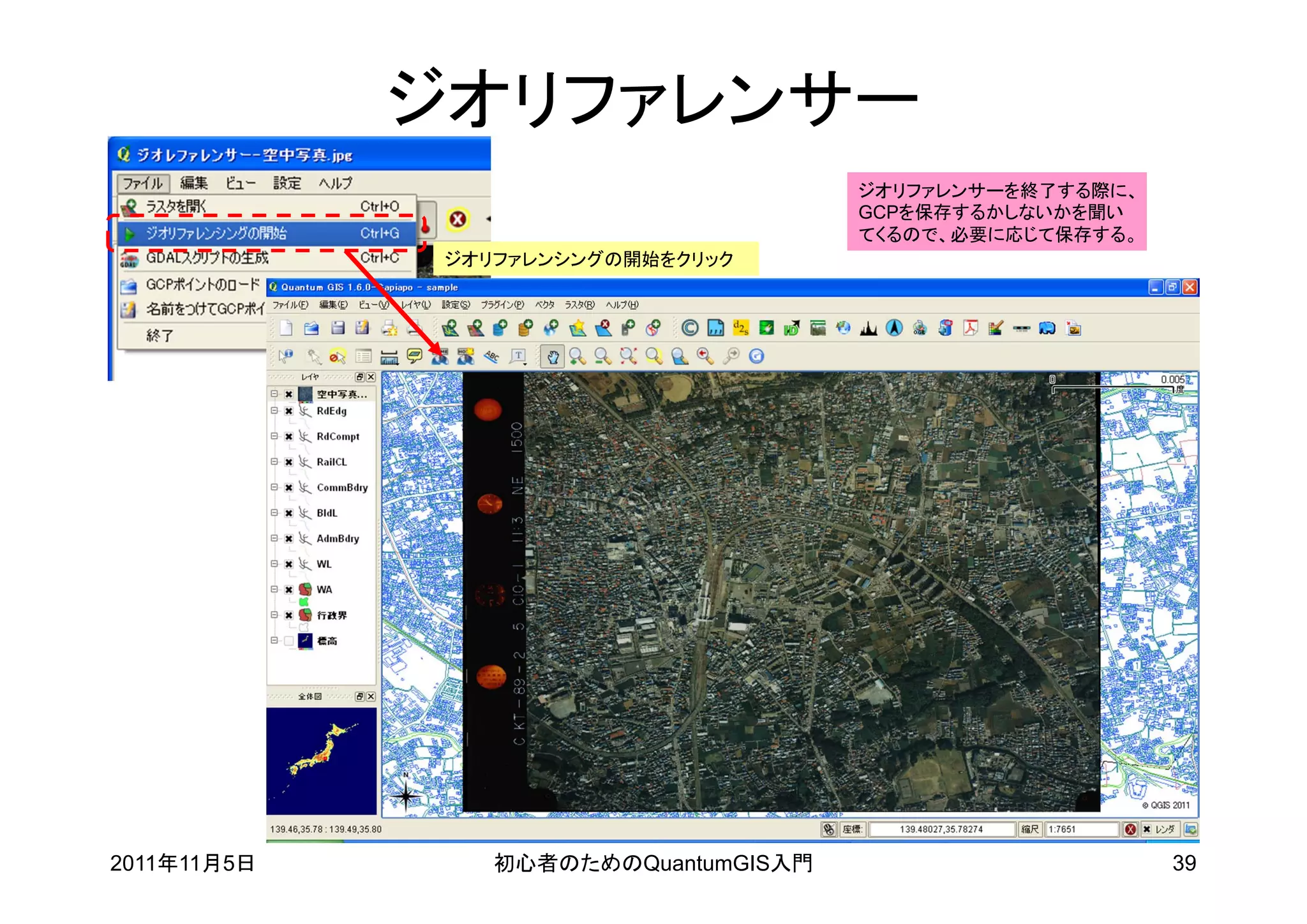

- 39. ジオリファレンサー ジオリファレンサーを終了する際に、 GCPを保存するかしないかを聞い てくるので、必要に応じて保存する。 ジオリファレンシングの開始をクリック 2011年11月5日 初心者のためのQuantumGIS入門 39

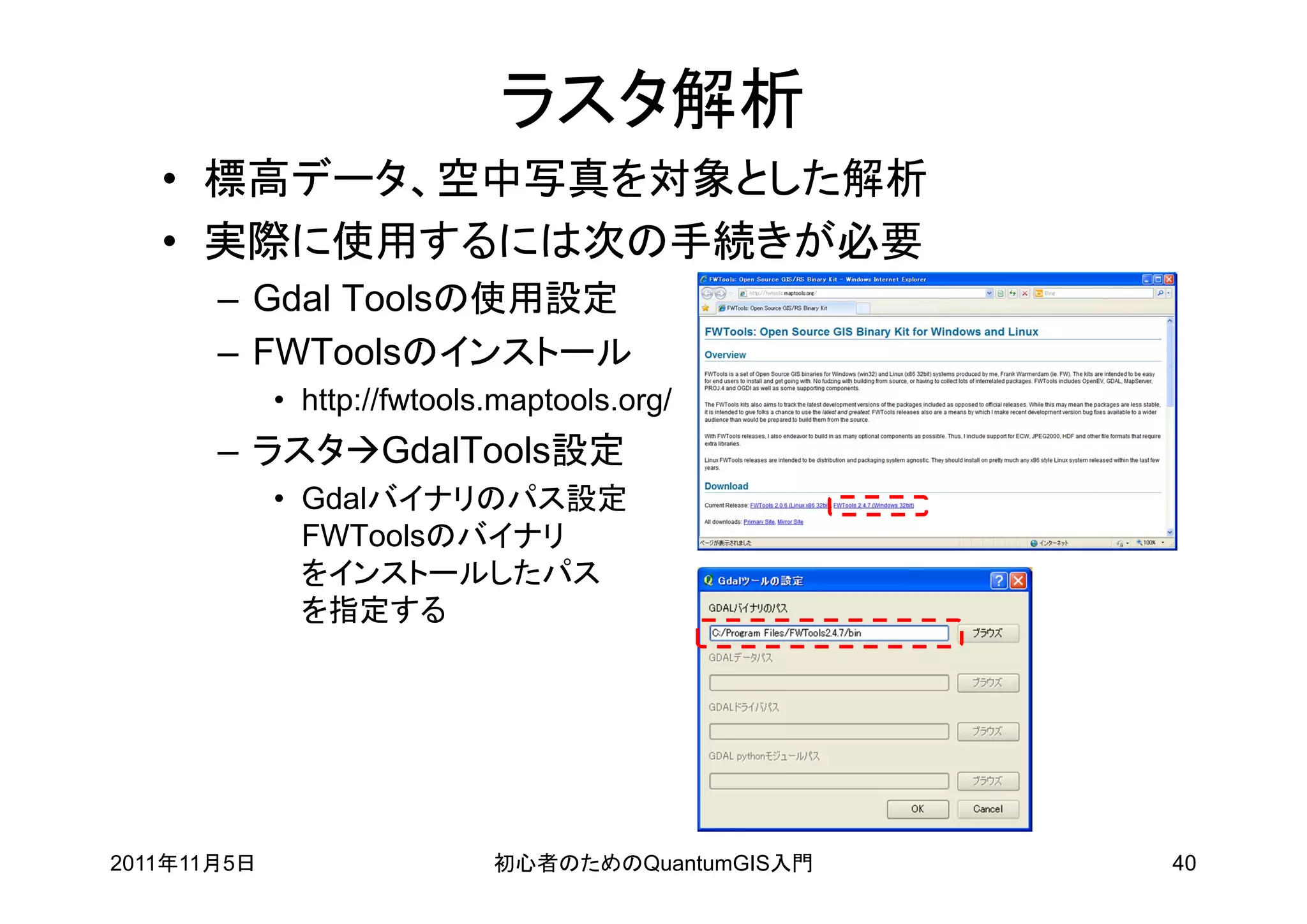

- 40. ラスタ解析 • 標高データ、空中写真を対象とした解析 • 実際に使用するには次の手続きが必要 – Gdal Toolsの使用設定 – FWToolsのインストール • http://fwtools.maptools.org/ – ラスタGdalTools設定 • Gdalバイナリのパス設定 FWToolsのバイナリ をインストールしたパス を指定する 2011年11月5日 初心者のためのQuantumGIS入門 40
- 41. 標高データから等高線の作成 ②入力ラスタ、等高線Shapeファイル出 力ディレクトリ、等高線間隔等を指定 ①等高線をクリック ③OKボタンをクリック 作成される等高線Shapeファイル名は “contour” 2011年11月5日 初心者のためのQuantumGIS入門 41

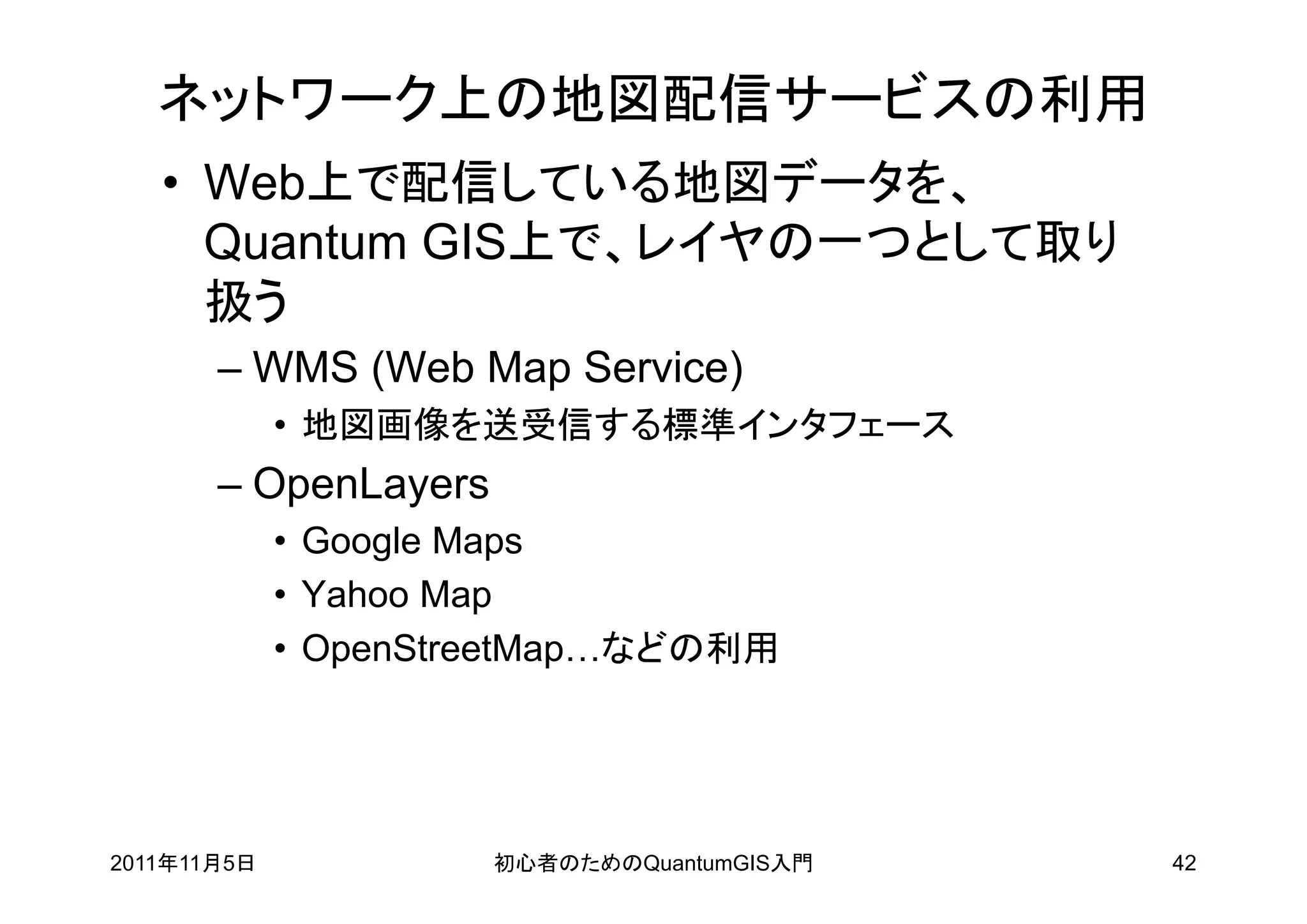

- 42. ネットワーク上の地図配信サービスの利用 • Web上で配信している地図データを、 Quantum GIS上で、レイヤの一つとして取り 扱う – WMS (Web Map Service) • 地図画像を送受信する標準インタフェース – OpenLayers • Google Maps • Yahoo Map • OpenStreetMap…などの利用 2011年11月5日 初心者のためのQuantumGIS入門 42

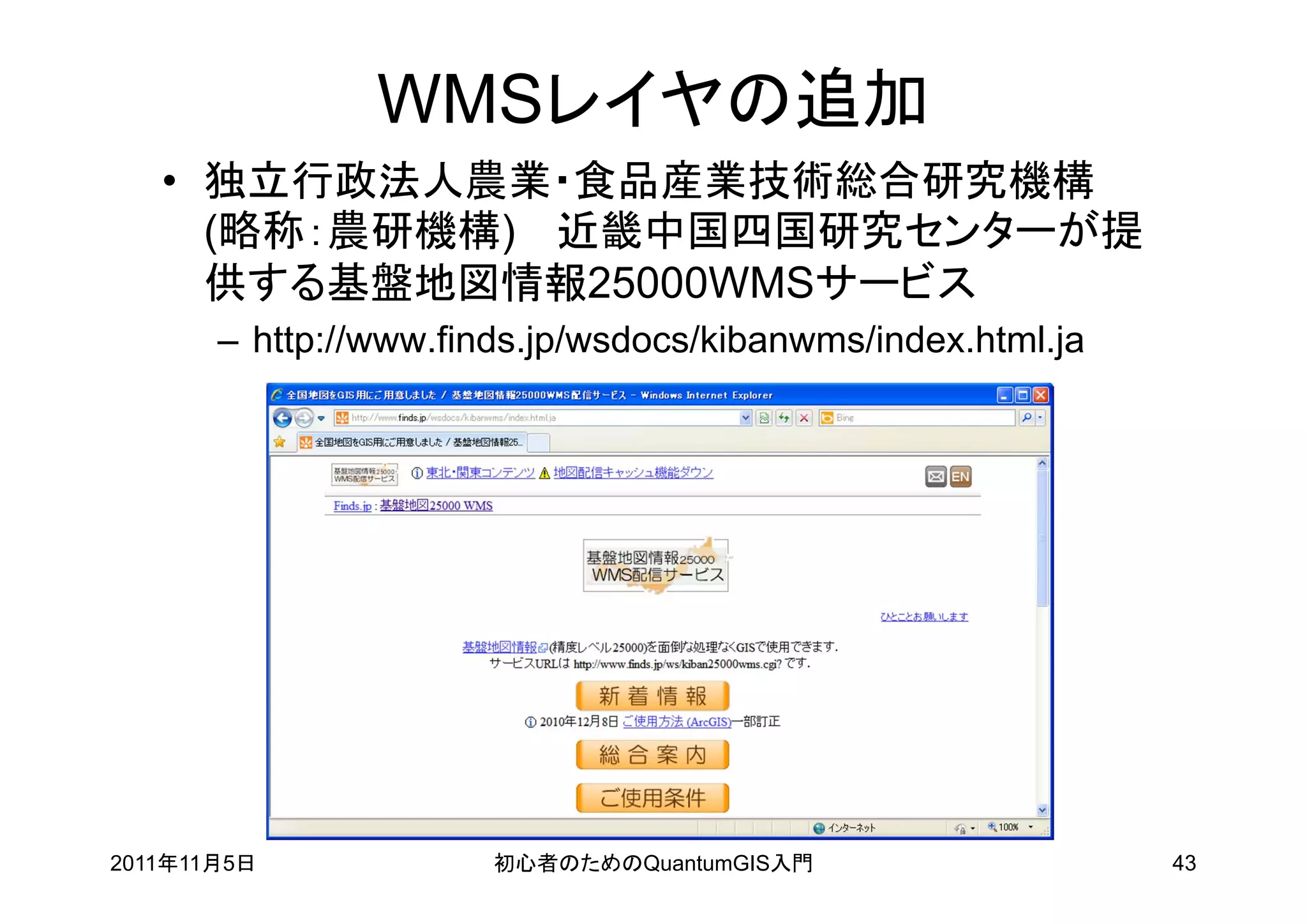

- 43. WMSレイヤの追加 • 独立行政法人農業・食品産業技術総合研究機構 (略称：農研機構) 近畿中国四国研究センターが提 供する基盤地図情報25000WMSサービス – http://www.finds.jp/wsdocs/kibanwms/index.html.ja 2011年11月5日 初心者のためのQuantumGIS入門 43

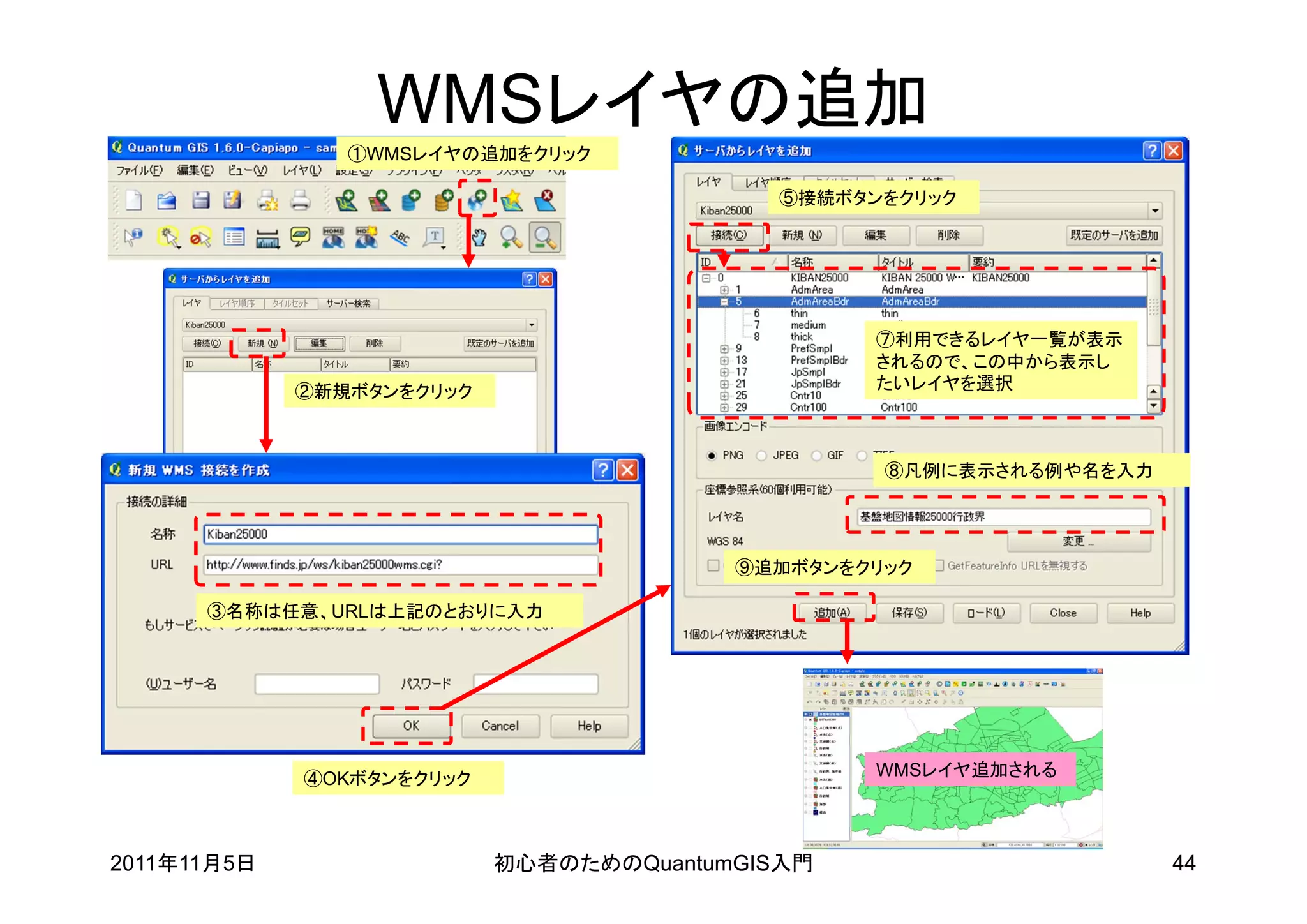

- 44. WMSレイヤの追加 ①WMSレイヤの追加をクリック ⑤接続ボタンをクリック ⑦利用できるレイヤ一覧が表示 されるので、この中から表示し ②新規ボタンをクリック たいレイヤを選択 ⑧凡例に表示される例や名を入力 ⑨追加ボタンをクリック ③名称は任意、URLは上記のとおりに入力 ④OKボタンをクリック WMSレイヤ追加される 2011年11月5日 初心者のためのQuantumGIS入門 44

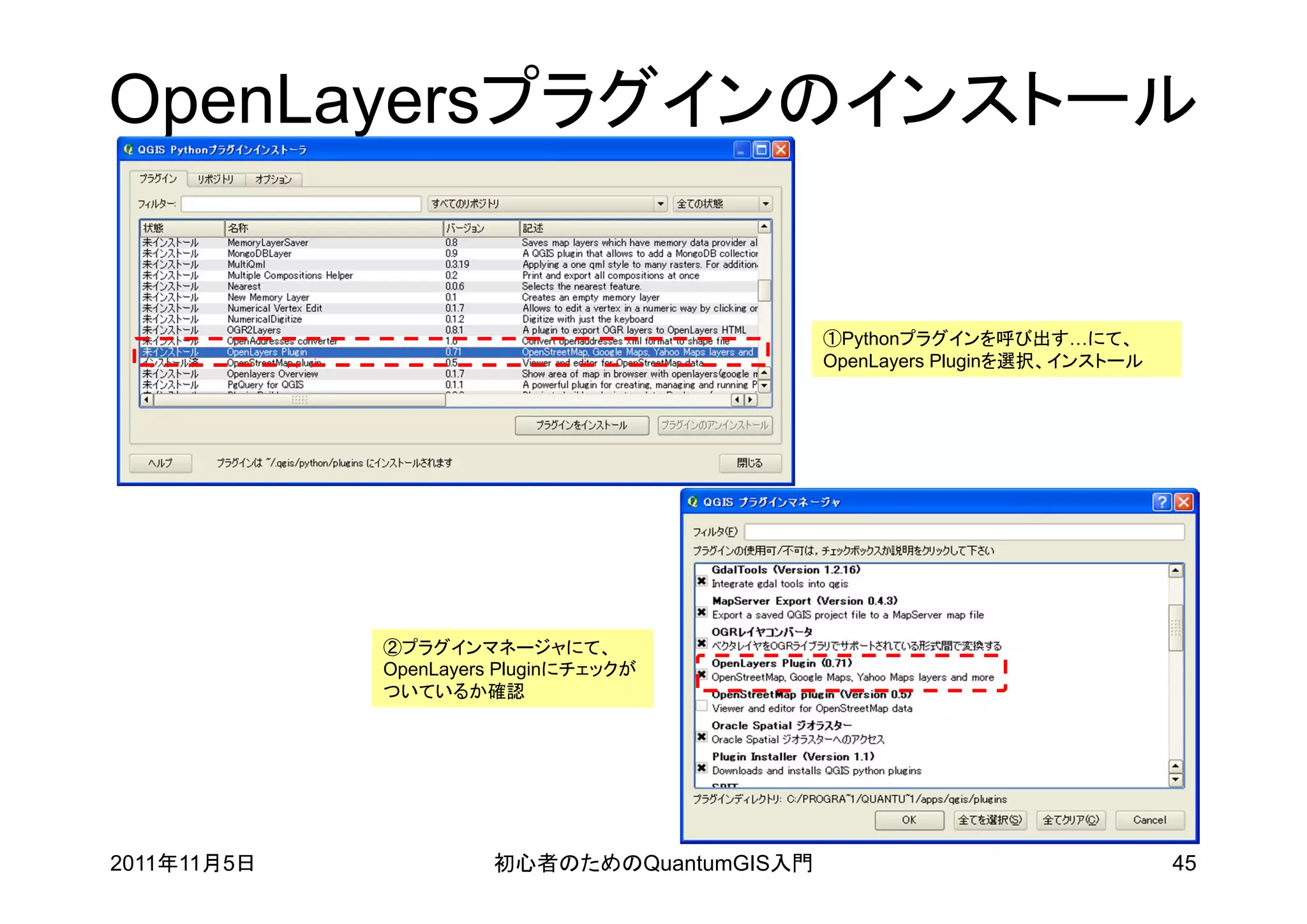

- 45. OpenLayersプラグインのインストール ①Pythonプラグインを呼び出す…にて、 OpenLayers Pluginを選択、インストール ②プラグインマネージャにて、 OpenLayers Pluginにチェックが ついているか確認 2011年11月5日 初心者のためのQuantumGIS入門 45

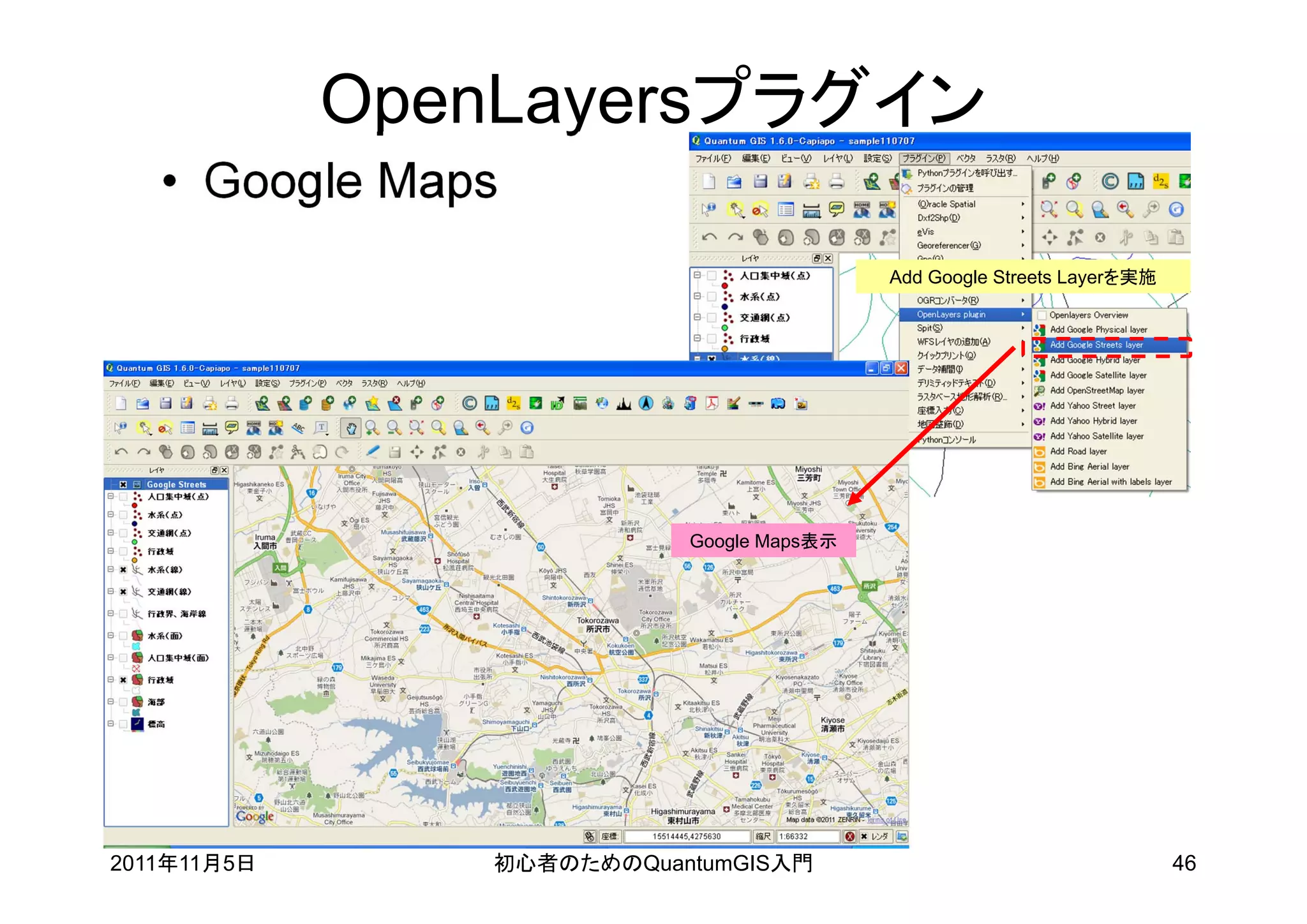

- 46. OpenLayersプラグイン • Google Maps Add Google Streets Layerを実施 Google Maps表示 2011年11月5日 初心者のためのQuantumGIS入門 46

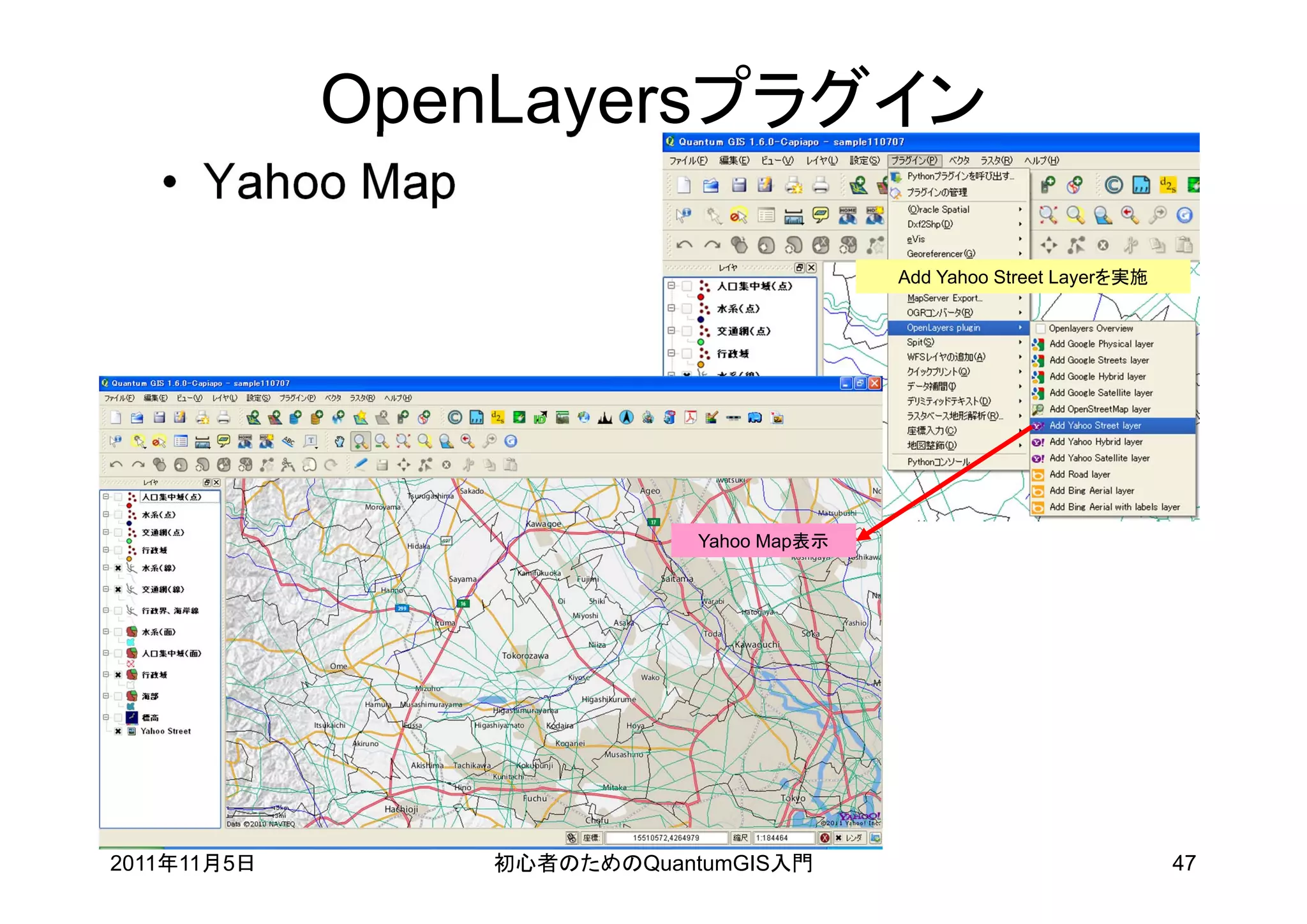

- 47. OpenLayersプラグイン • Yahoo Map Add Yahoo Street Layerを実施 Yahoo Map表示 2011年11月5日 初心者のためのQuantumGIS入門 47

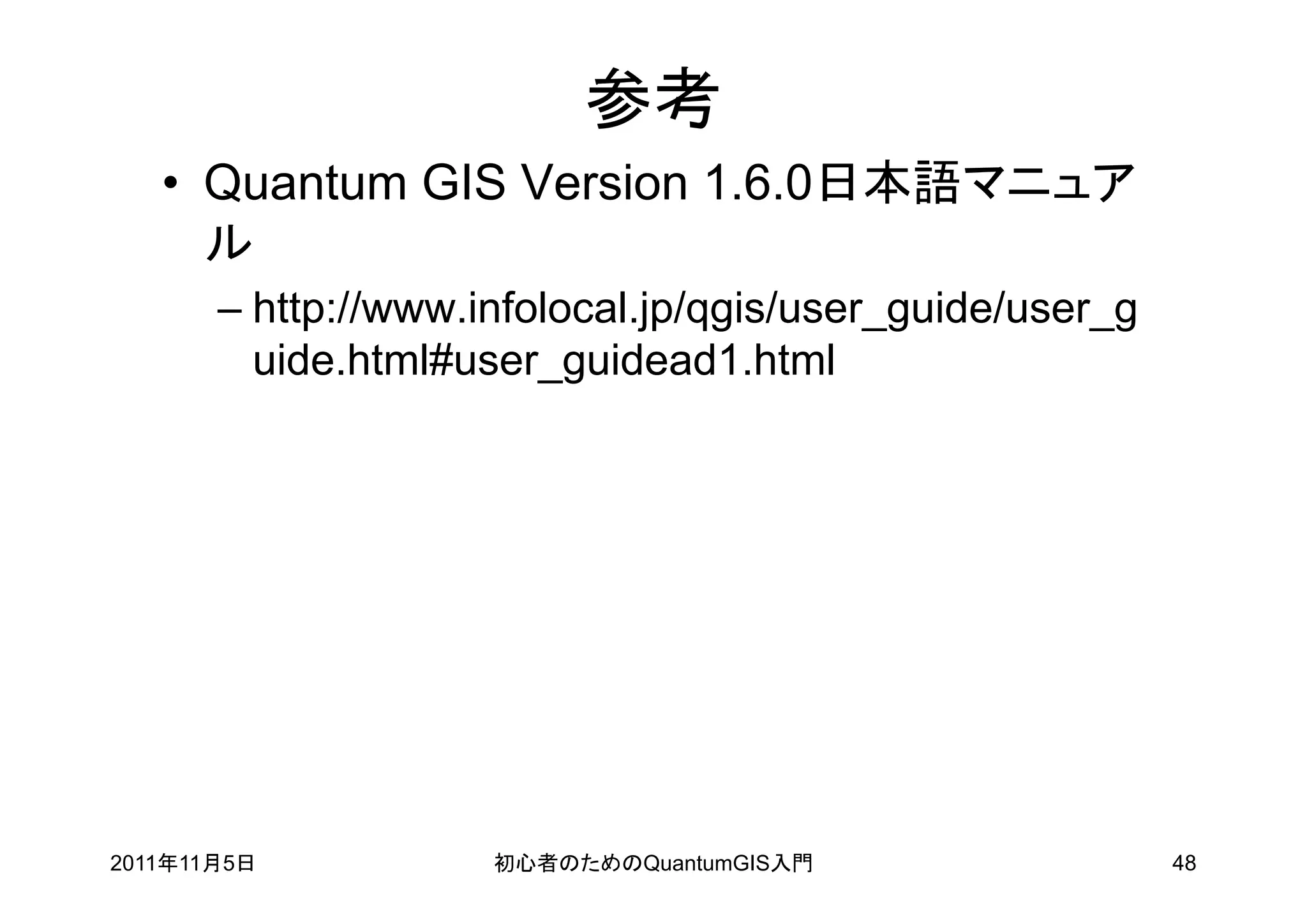

- 48. 参考 • Quantum GIS Version 1.6.0日本語マニュア ル – http://www.infolocal.jp/qgis/user_guide/user_g uide.html#user_guidead1.html 2011年11月5日 初心者のためのQuantumGIS入門 48
