1. 2012/1/15 「 GIS 研修会 in 河内長野」 講習・実技 オープンソース GIS で お散歩マップを作ってみよう 京都府宇治市役所 青木和人 ( 南河内地域 GIS 連絡 会議 )

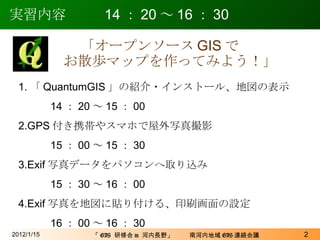

2. 実習内容 14 ： 20 ～ 16 ： 30 「オープンソース GIS で お散歩マップを作ってみよう！」 2012/1/15 1. 「 QuantumGIS 」の紹介・インストール、地図の表示 14 ： 20 ～ 15 ： 00 2.GPS 付き携帯やスマホで屋外写真撮影 15 ： 00 ～ 15 ： 30 3.Exif 写真データをパソコンへ取り込み 15 ： 30 ～ 16 ： 00 4.Exif 写真を地図に貼り付ける、印刷画面の設定 16 ： 00 ～ 16 ： 30

3. １．「 QuantumGIS 」とは 2012/1/15 QuantumGIS は FOSS4G(Free and Open Source Software for Geospatial) と呼ばれるソフトウェアの一つでソースコードが開示されていて 無料で利用できる 自由に入手，改良，再配布ができます。 使って気に入ったら ， 他人にコピーを渡してもいいし， 機能が足りないと思ったら，自分で改造してもいい 出典：嘉山陽一・岩崎亘典（ 2010 ）初心者のための Quantum GIS 入門 ＜ http://www.osgeo.jp/wordpress/wp-content/uploads/2010/11/qgis_hands_on_foss4g2010.pdf ＞．

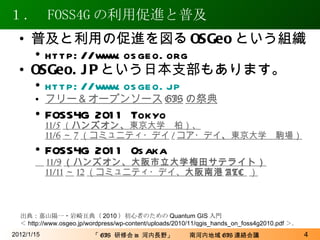

4. １． FOSS4G の利用促進と普及 2012/1/15 普及と利用の促進を図る OSGeo という組織 http://www.osgeo.org OSGeo.JP という日本支部もあります。 http://www. osgeo . jp フリー＆オープンソース GIS の祭典 FOSS4G 2011 Tokyo 11/5 （ ハンズオン、 東京大学 柏）、 11/6 ～ 7 （コミュニティ・デイ / コア・デイ 、 東京大学 駒場） FOSS4G 2011 Osaka 11/9 （ハンズオン、大阪市立大学梅田サテライト） 11/11 ～ 12 （コミュニティ・デイ、 大阪南港 ATC ） 出典：嘉山陽一・岩崎亘典（ 2010 ）初心者のための Quantum GIS 入門 ＜ http://www.osgeo.jp/wordpress/wp-content/uploads/2010/11/qgis_hands_on_foss4g2010.pdf ＞．

5. １． 「 QuantumGIS 」のインストール 2012/1/15 使用するインストーラーとデータフォルダ USB に入っている QGISdata フォルダ を 各自の c: ドライブ直下に コピー する。 QGISdata フォルダには、 ・ QuantumGIS インストーラ― ・河内長野市背景 データ が入っています。

6. １． 「 QuantumGIS 」のインストール 2012/1/15 2011 年 6 月 19 日にバージョン 1.7.0 がリリース このバージョンの動作確認ができていない… １．７のユーザーガイドは日本語版未整備 この講習会では 一つ前のバージョン 1.6.0 を使用します インストーラは次の URL からダウンロードできます。 http://qgis.org/downloads/QGIS-OSGeo4W-1.6.0-14615-Setup-2.exe

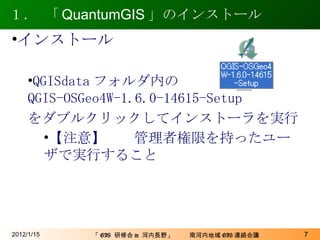

7. １． 「 QuantumGIS 」のインストール 2012/1/15 インストール QGISdata フォルダ内の QGIS-OSGeo4W-1.6.0-14615-Setup をダブルクリックしてインストーラを実行 【注意】 管理者権限を持ったユーザで実行すること

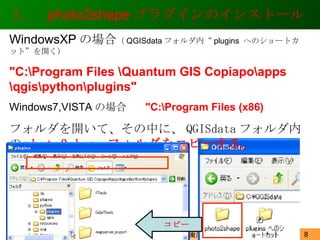

8. １． photo2shape プラグインのインストール 2012/1/15 WindowsXP の場合 （ QGISdata フォルダ内“ plugins へのショートカット”を開く） "C:\Program Files \Quantum GIS Copiapo\apps \qgis\python\plugins" Windows7,VISTA の場合 "C:\Program Files (x86) フォルダを開いて、その中に、 QGISdata フォルダ内の photo2shape フォルダをコピーする。 コピー

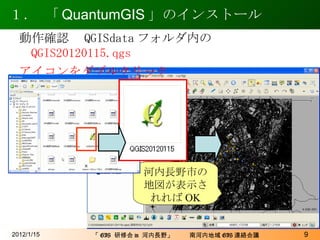

9. １． 「 QuantumGIS 」のインストール 2012/1/15 動作確認 QGISdata フォルダ内の QGIS20120115.qgs アイコンをダブルクリック 河内長野市の地図が表示されれば OK

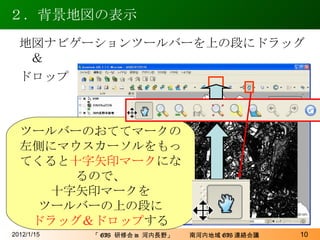

10. ２．背景地図の表示 2012/1/15 地図ナビゲーションツールバーを 上の段にドラッグ＆ ドロップ ツールバーのおててマークの 左側にマウスカーソルをもってくると 十字矢印マーク になるので、 十字矢印マークを ツールバーの上の段に ドラッグ＆ドロップ する

11. ２．背景地図の表示 2012/1/15 地図ナビゲーションツールバー 地図移動、拡大、縮小など表示を変えてみましょう。 直前の表示領域にズームで元に戻れます。 地図移動 拡大 縮小 全域表示 レイヤの領域に ズーム 直前の表示領域に ズーム

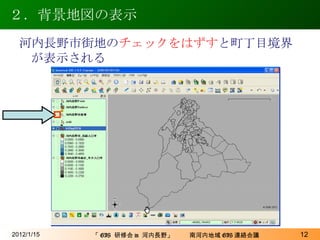

12. ２．背景地図の表示 2012/1/15 河内長野市街地の チェックをはずす と町丁目境界が表示される

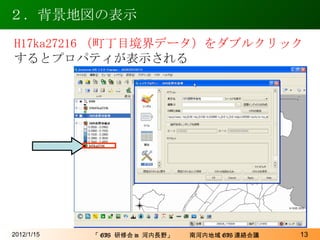

13. ２．背景地図の表示 2012/1/15 H17ka27216 （町丁目境界データ）をダブルクリック するとプロパティが表示される

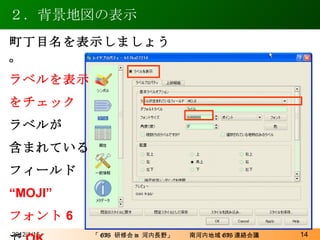

14. ２．背景地図の表示 2012/1/15 町丁目名を表示しましょう。 ラベルを表示 をチェック ラベルが 含まれている フィールド “ MOJI” フォント 6 で OK

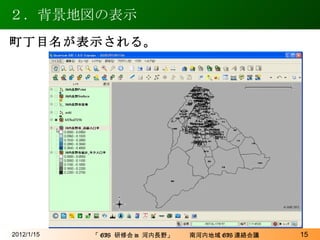

15. ２．背景地図の表示 2012/1/15 町丁目名が表示される。

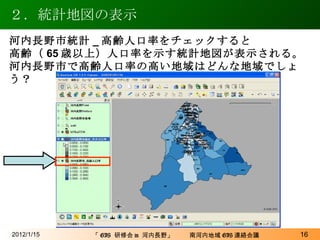

16. ２．統計地図の表示 2012/1/15 河内長野市統計 _ 高齢人口率をチェックすると 高齢（ 65 歳以上）人口率を示す統計地図が表示される。 河内長野市で高齢人口率の高い地域はどんな地域でしょう？

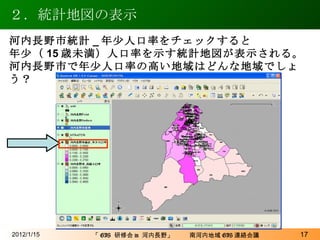

17. ２．統計地図の表示 2012/1/15 河内長野市統計 _ 年少人口率をチェックすると 年少（ 15 歳未満）人口率を示す統計地図が表示される。 河内長野市で年少人口率の高い地域はどんな地域でしょう？

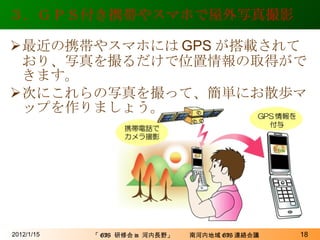

18. ３．ＧＰＳ付き携帯やスマホで屋外写真撮影 最近の携帯やスマホには GPS が搭載されており、写真を撮るだけで位置情報の取得ができます。 次にこれらの写真を撮って、簡単にお散歩マップを作りましょう。 2012/1/15

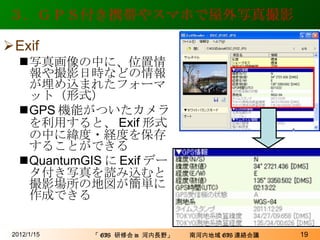

19. ３．ＧＰＳ付き携帯やスマホで屋外写真撮影 Exif 写真画像の中に、位置情報や撮影日時などの情報が埋め込まれたフォーマット（形式） GPS 機能がついたカメラを利用すると、 Exif 形式の中に緯度・経度を保存することができる QuantumGIS に Exif データ付き写真を読み込むと撮影場所の地図が簡単に作成できる 2012/1/15

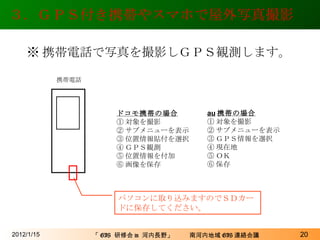

20. ３．ＧＰＳ付き携帯やスマホで屋外写真撮影 2012/1/15 パソコンに取り込みますのでＳＤカードに保存してください。 ※ 携帯電話で写真を撮影しＧＰＳ観測します。 携帯電話 ドコモ携帯の場合 ① 対象を撮影 ② サブメニューを表示 ③ 位置情報貼付を選択 ④ ＧＰＳ観測 ⑤ 位置情報を付加 ⑥ 画像を保存 au 携帯の場合 ① 対象を撮影 ② サブメニューを表示 ③ ＧＰＳ情報を選択 ④ 現在地 ⑤ ＯＫ ⑥ 保存

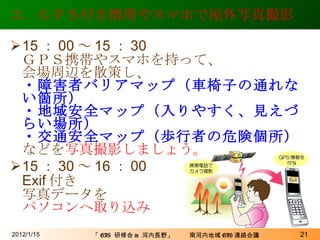

21. ３．ＧＰＳ付き携帯やスマホで屋外写真撮影 15 ： 00 ～ 15 ： 30 ＧＰＳ携帯やスマホを持って、 会場周辺を散策し、 ・障害者バリアマップ（車椅子の通れない箇所） ・地域安全マップ（入りやすく、見えづらい場所） ・交通安全マップ（歩行者の危険個所） などを 写真撮影しましょう。 15 ： 30 ～ 16 ： 00 Exif 付き 写真データを パソコンへ取り込み 2012/1/15

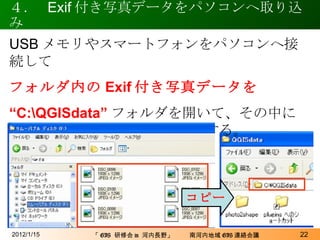

22. ４． Exif 付き写真データをパソコンへ取り込み 2012/1/15 USB メモリやスマートフォンをパソコンへ接続して フォルダ内の Exif 付き写真データを “ C:\QGISdata” フォルダを開いて、その中に Exif 付き写真データを コピーする。 コピー

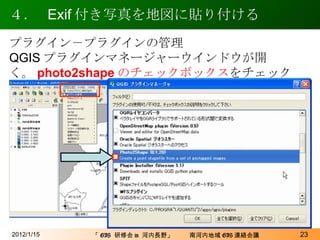

23. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 プラグイン－プラグインの管理 QGIS プラグインマネージャーウインドウが開く。 photo2shape のチェックボックス をチェック

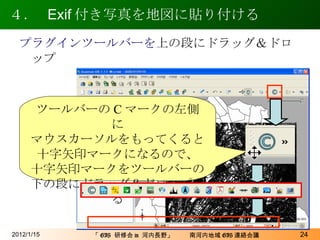

24. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 プラグインツールバーを 上の段にドラッグ＆ドロップ ツールバーの C マークの左側に マウスカーソルをもってくると 十字矢印マークになるので、 十字矢印マークをツールバーの 下の段にドラッグ＆ドロップする

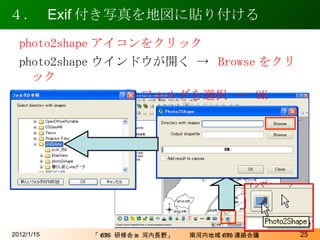

25. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 photo2shape アイコンをクリック photo2shape ウインドウが開く -> Browse をクリック -> “ C:\QGISdata” フォルダを選択 -> OK

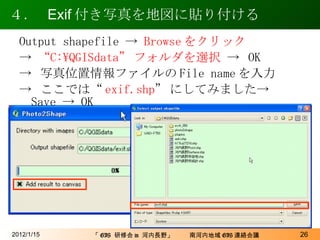

26. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 Output shapefile -> Browse をクリック -> “ C:\QGISdata” フォルダを選択 -> OK -> 写真位置情報ファイルの File name を入力 -> ここでは“ exif.shp ” にしてみました-> Save -> OK

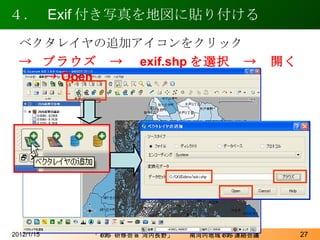

27. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 ベクタレイヤの追加 アイコンをクリック -> ブラウズ -> exif.shp を選択 -> 開く -> Open

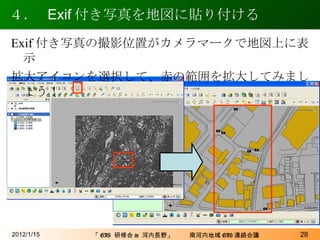

28. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 Exif 付き写真の撮影位置がカメラマークで地図上に表示 拡大アイコンを選択して、赤の範囲を拡大してみましょう！

29. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 exif.shp を選択し、 eVis イベントブラウザをクリック オプション タブの ファイルパス で fllepath を選択して、 “ 記憶する“をチェックして -> Save

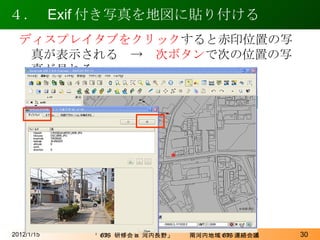

30. ４． Exif 付き写真を地図に貼り付ける 2012/1/15 ディスプレイタブをクリック すると赤印位置の写真が表示される -> 次ボタン で次の位置の写真が見れる。

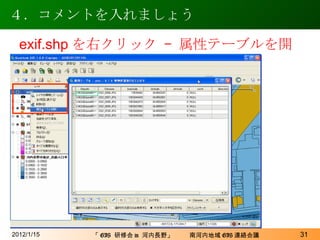

31. ４．コメントを入れましょう 2012/1/15 exif.shp を右クリック – 属性テーブルを開く

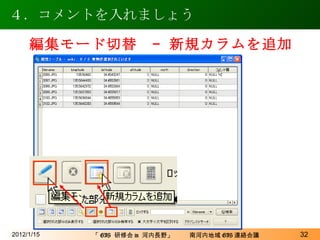

32. ４．コメントを入れましょう 2012/1/15 編集モード切替 – 新規カラムを追加

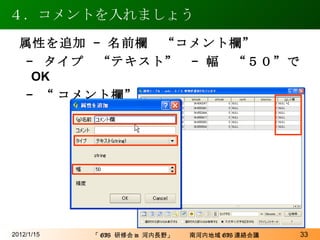

33. ４．コメントを入れましょう 2012/1/15 属性を追加 – 名前欄 “コメント欄” – タイプ “テキスト” – 幅 “５０”で OK – “ コメント欄”列が追加される

34. ４．コメントを入れましょう 2012/1/15 １つめのレコードを選択 し、 eVis イベントブラウザをクリック １つめのレコードの写真が見れる。 コメント欄をダブルクリック して、 コメントを入力 する。 eVis イベントブラウザ

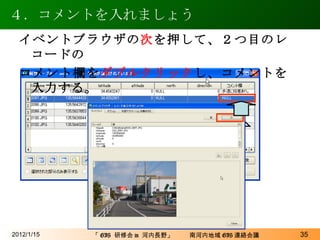

35. ４．コメントを入れましょう 2012/1/15 イベントブラウザの 次 を押して、２つ目のレコードの コメント欄を ダブルクリック し、コメントを入力する。

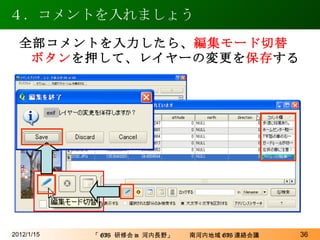

36. ４．コメントを入れましょう 2012/1/15 全部コメントを入力したら、 編集モード切替ボタン を押して、レイヤーの変更を 保存 する exif

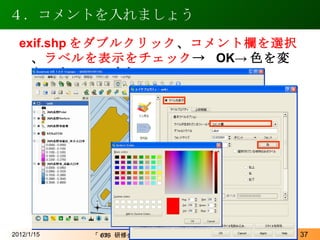

37. ４．コメントを入れましょう 2012/1/15 exif.shp をダブルクリック 、 コメント欄を選択 、 ラベルを表示をチェック -> OK-> 色を変えてもいいですね。

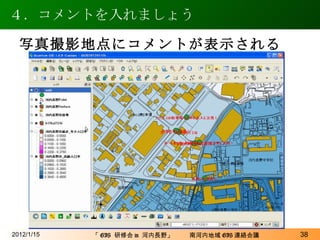

38. ４．コメントを入れましょう 2012/1/15 写真撮影地点にコメントが表示される

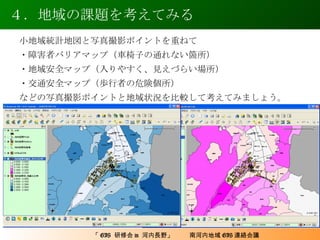

39. ４．地域の課題を考えてみる 小地域統計地図と写真撮影ポイントを重ねて ・障害者バリアマップ（車椅子の通れない箇所） ・地域安全マップ（入りやすく、見えづらい場所） ・交通安全マップ（歩行者の危険個所） などの写真撮影ポイントと地域状況を比較して考えてみましょう。

40. ４．主題図の印刷 2012/1/15 コンポーザーマネージャの起動 ファイル-> 新コンポーザーマネージャをクリック またはアイコンをクリック

41. ４．主題図の印刷 2012/1/15 コンポーザーマネージャ画面 アイテムの設定 印刷イメージ アイテムのレイアウト管理

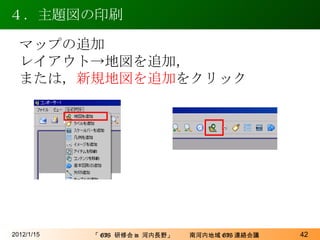

42. ４．主題図の印刷 2012/1/15 マップの追加 レイアウト->地図を追加， または， 新規地図を追加 をクリック

43. ４．主題図の印刷 2012/1/15 地図のサイズを決定 ドラッグ＆ドロップで地図の描画域を決定 離すと地図が表示される

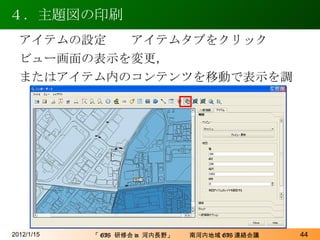

44. ４．主題図の印刷 2012/1/15 アイテムの設定 アイテムタブをクリック ビュー画面の表示を変更， またはアイテム内のコンテンツを移動で表示を調節

45. ４．主題図の印刷 2012/1/15 方位記号の追加 イメージを追加 をクリック， 描画位置を指定 して， 方位記号を選択

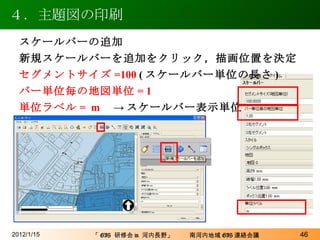

46. ４．主題図の印刷 2012/1/15 スケールバーの追加 新規スケールバーを追加をクリック，描画位置を決定 セグメントサイズ =100 ( スケールバー単位の長さ ) バー単位毎の地図単位 = 1 単位ラベル = m -> スケールバー表示単位

47. ４．主題図の印刷 2012/1/15 タイトルの挿入 新規ラベルを挿入をクリック － アイテムで調整 「ラベル」に タイトル文字“河内長野 お散歩マップ“を入力 － フォント」でサイズ等を調整

48. ４．主題図の印刷 2012/1/15 印刷アイコン を押して、印刷できます。 -> できた！！

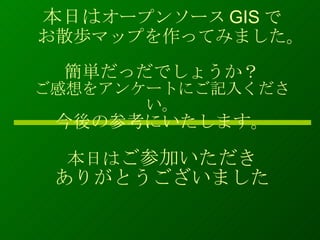

49. 本日は オープンソース GIS で お散歩マップを作ってみました。 簡単だっだでしょうか？ ご感想をアンケートにご記入ください。 今後の参考にいたします。 本日は ご参加いただき ありがとうございました
