1. Logika Biner
Nugroho Adi Pramono
nugnux@gmail.com
aravir@me.com

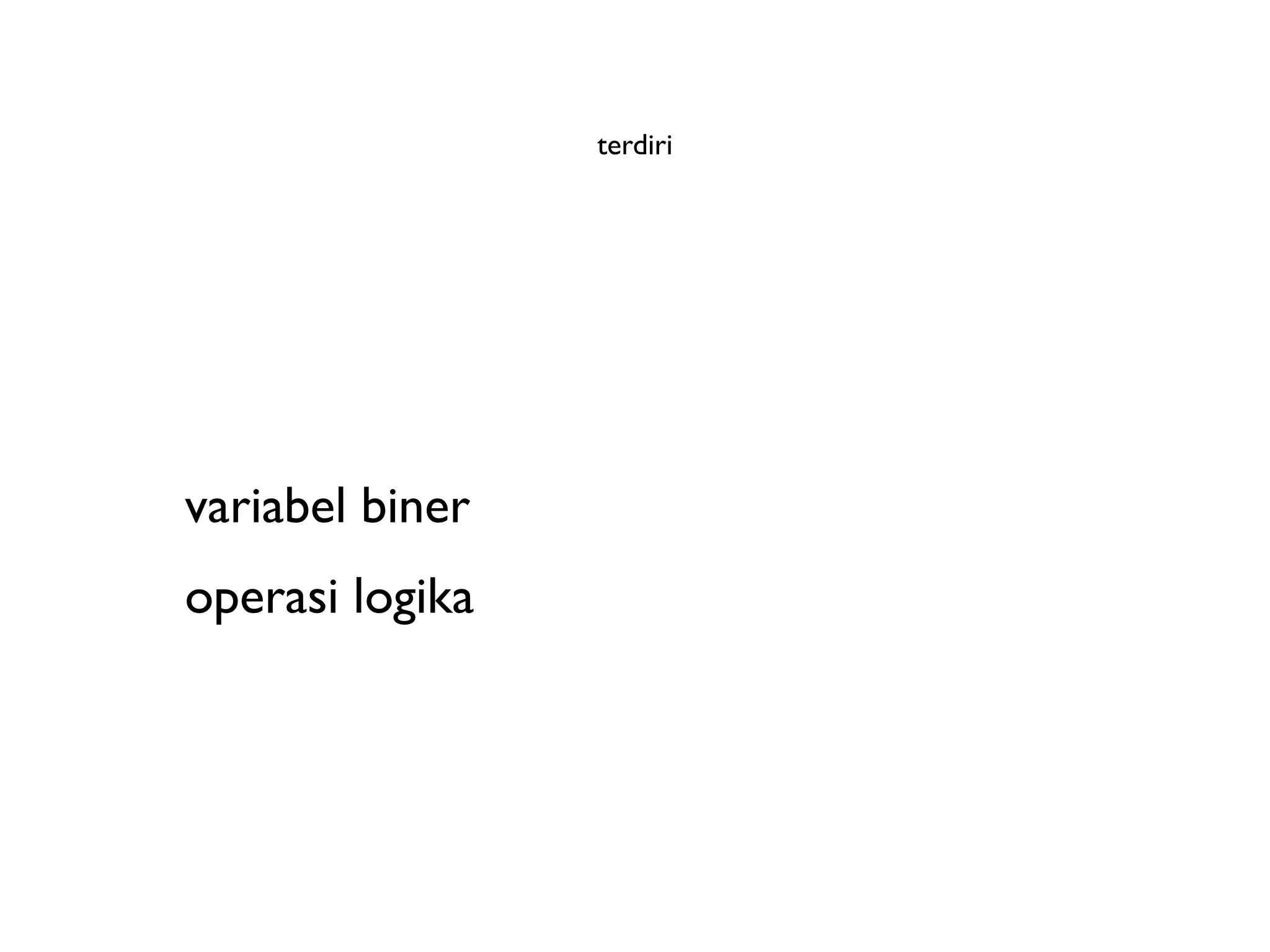

2. terdiri
variabel biner
operasi logika

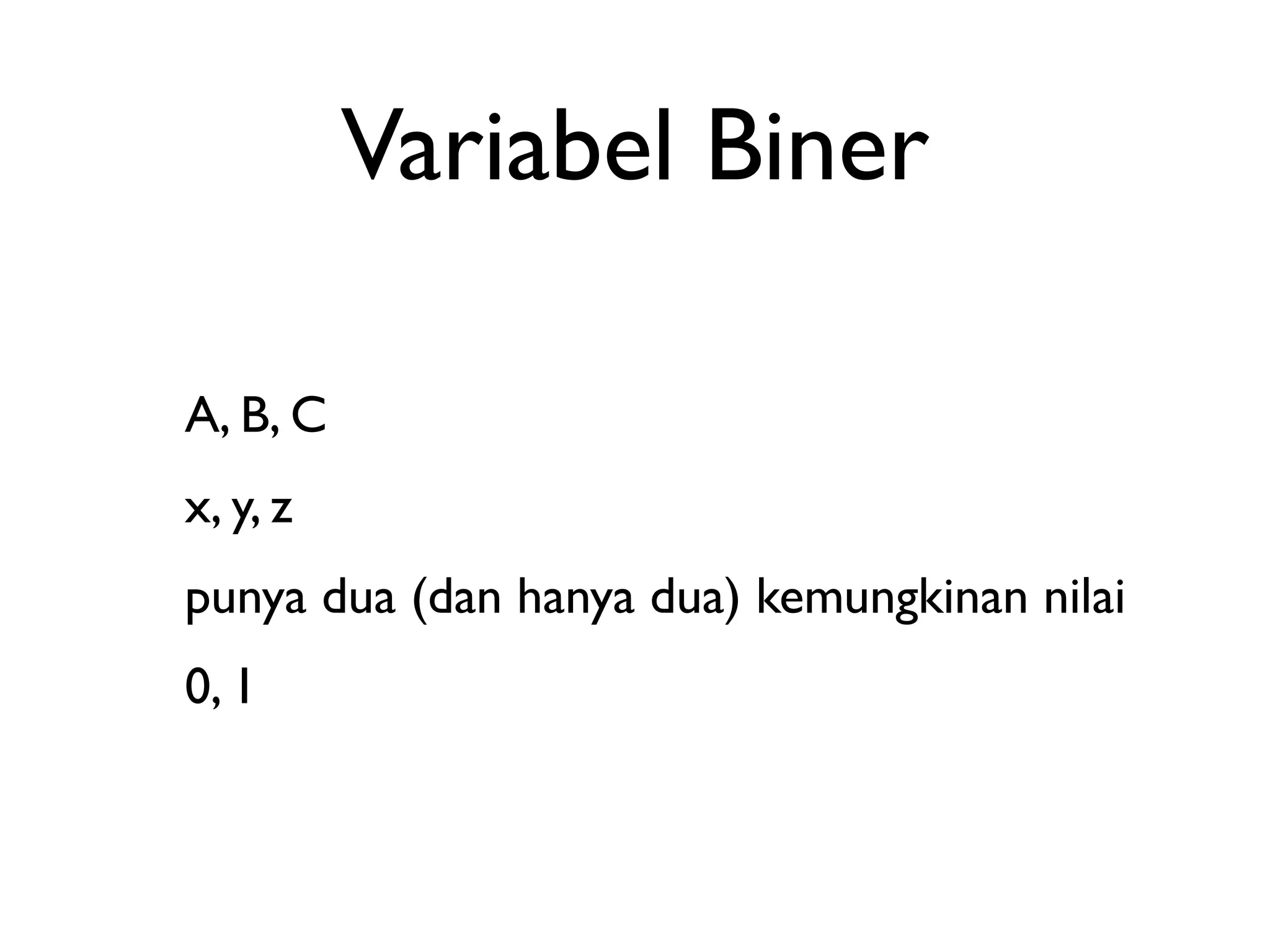

3. Variabel Biner
A, B, C
x, y, z
punya dua (dan hanya dua) kemungkinan nilai
0, 1

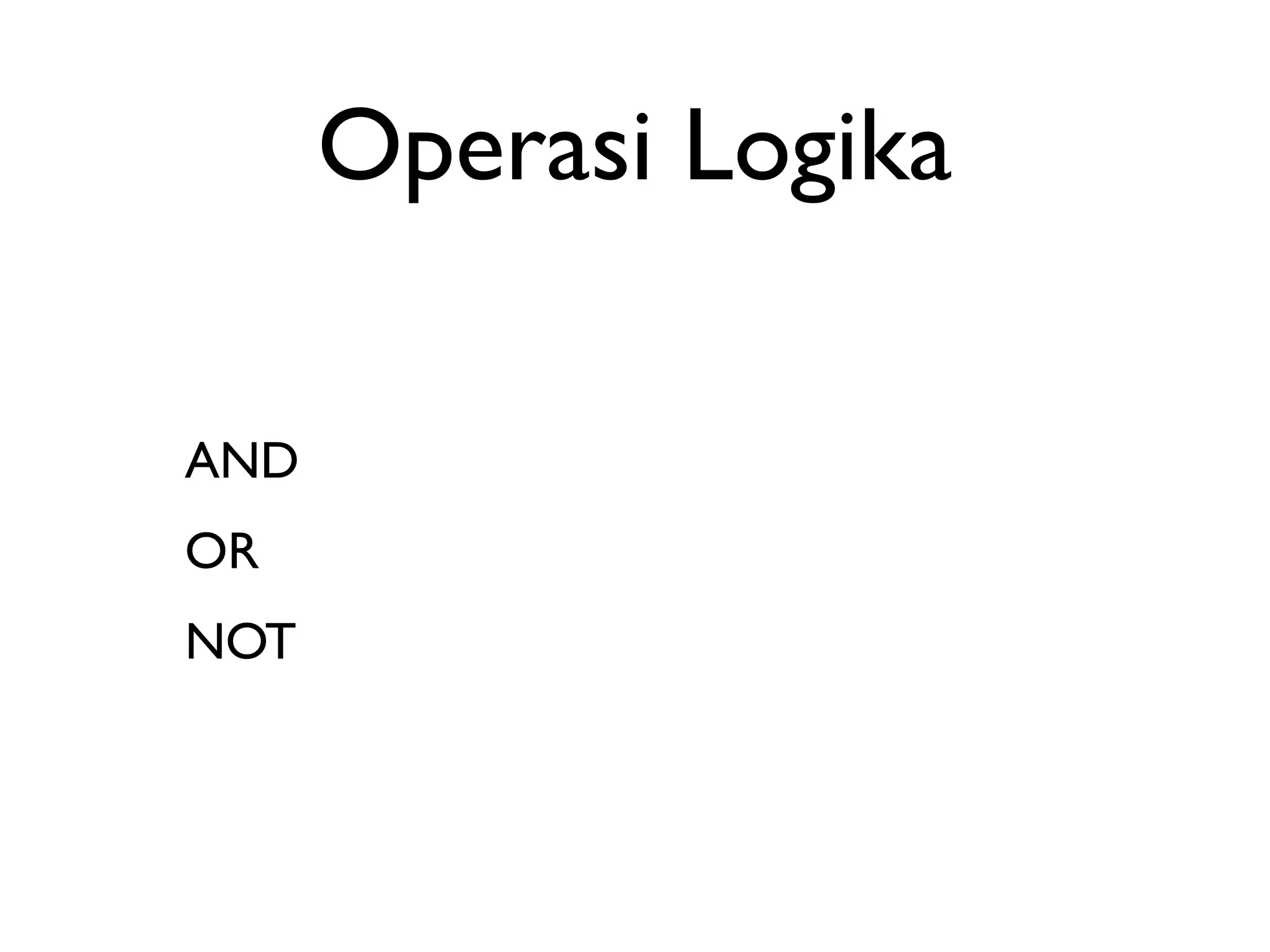

4. Operasi Logika
AND
OR
NOT

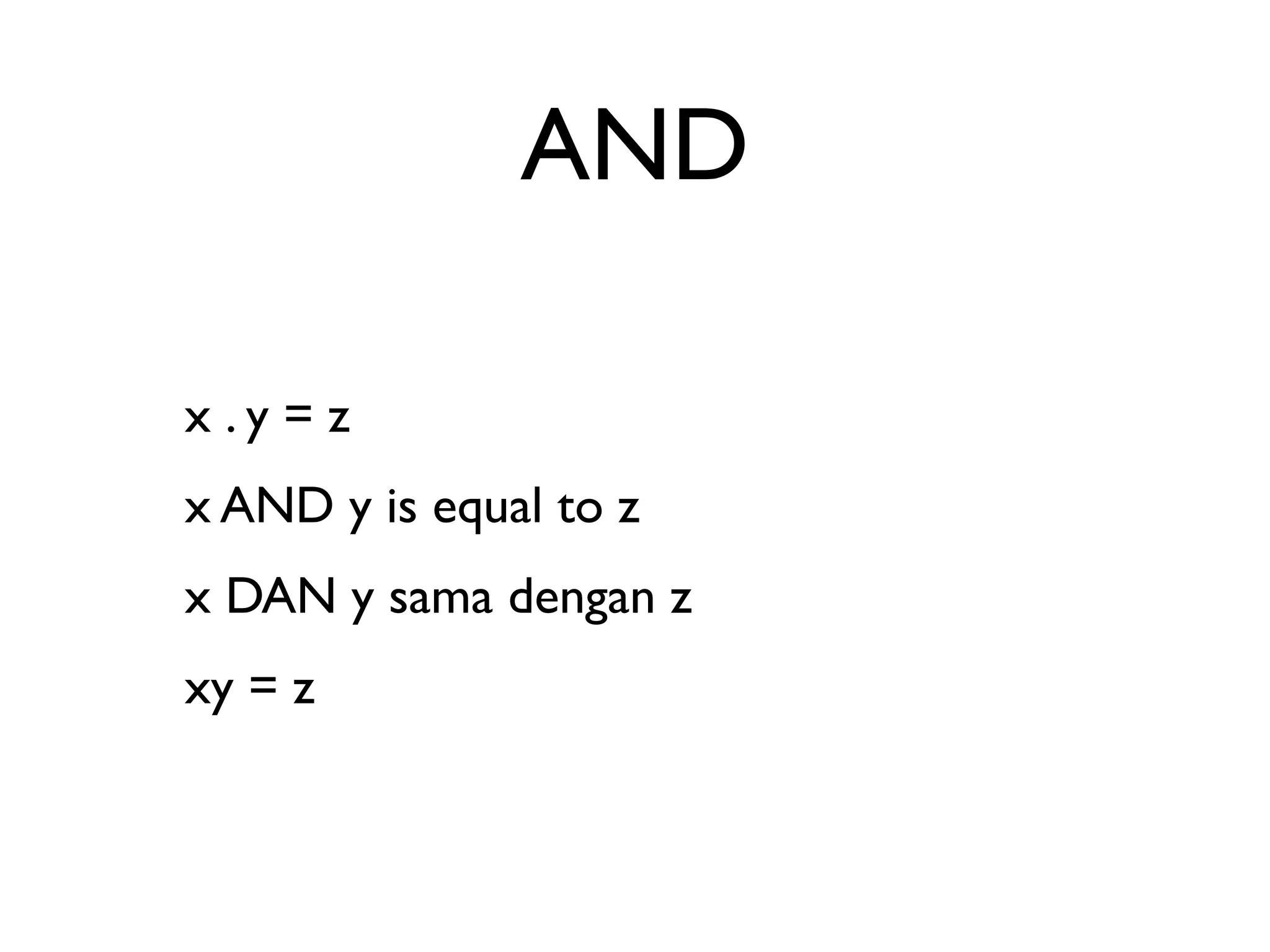

5. AND
x . y = z
x AND y is equal to z
x DAN y sama dengan z
xy = z

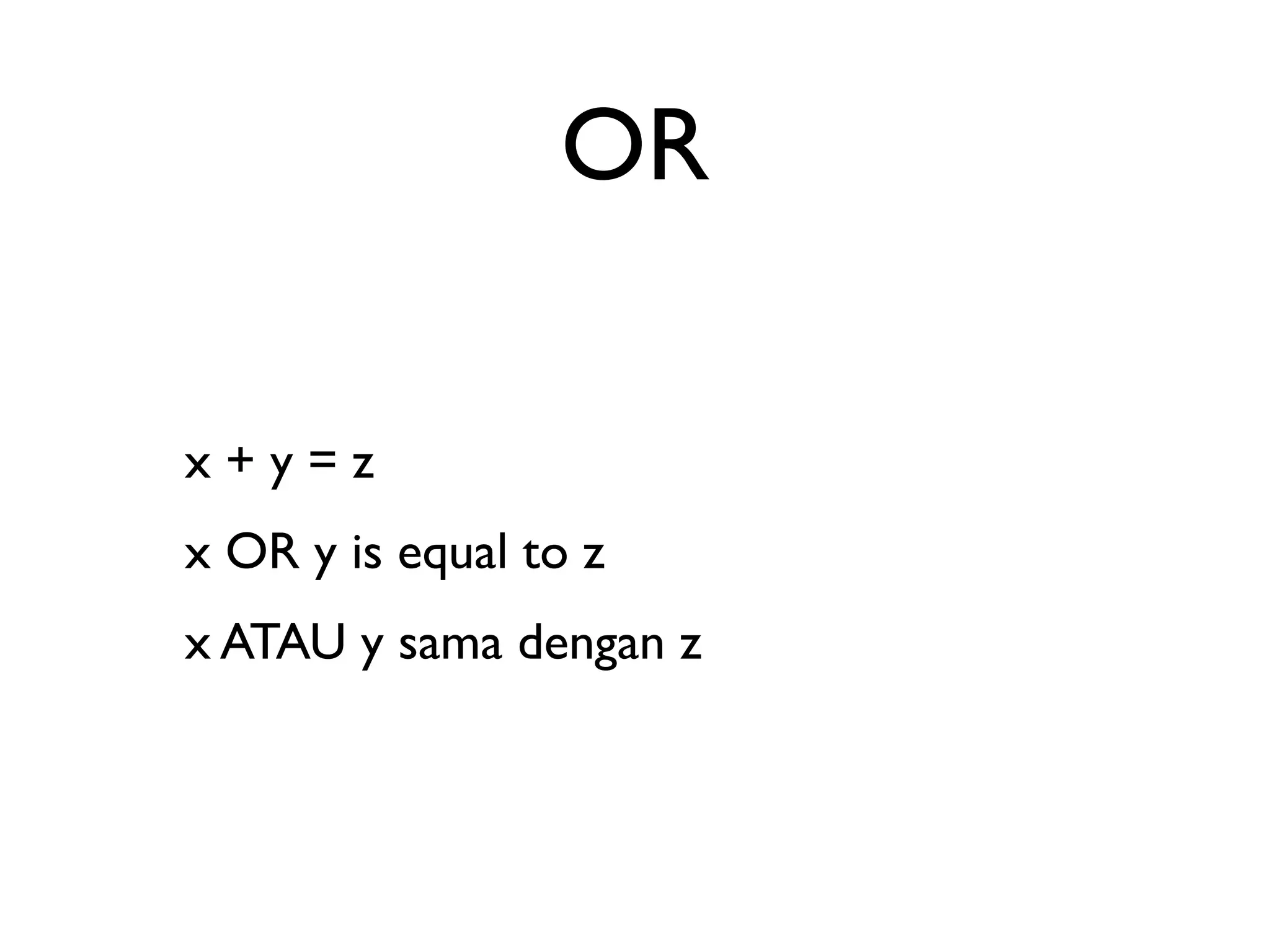

6. OR
x + y = z
x OR y is equal to z
x ATAU y sama dengan z

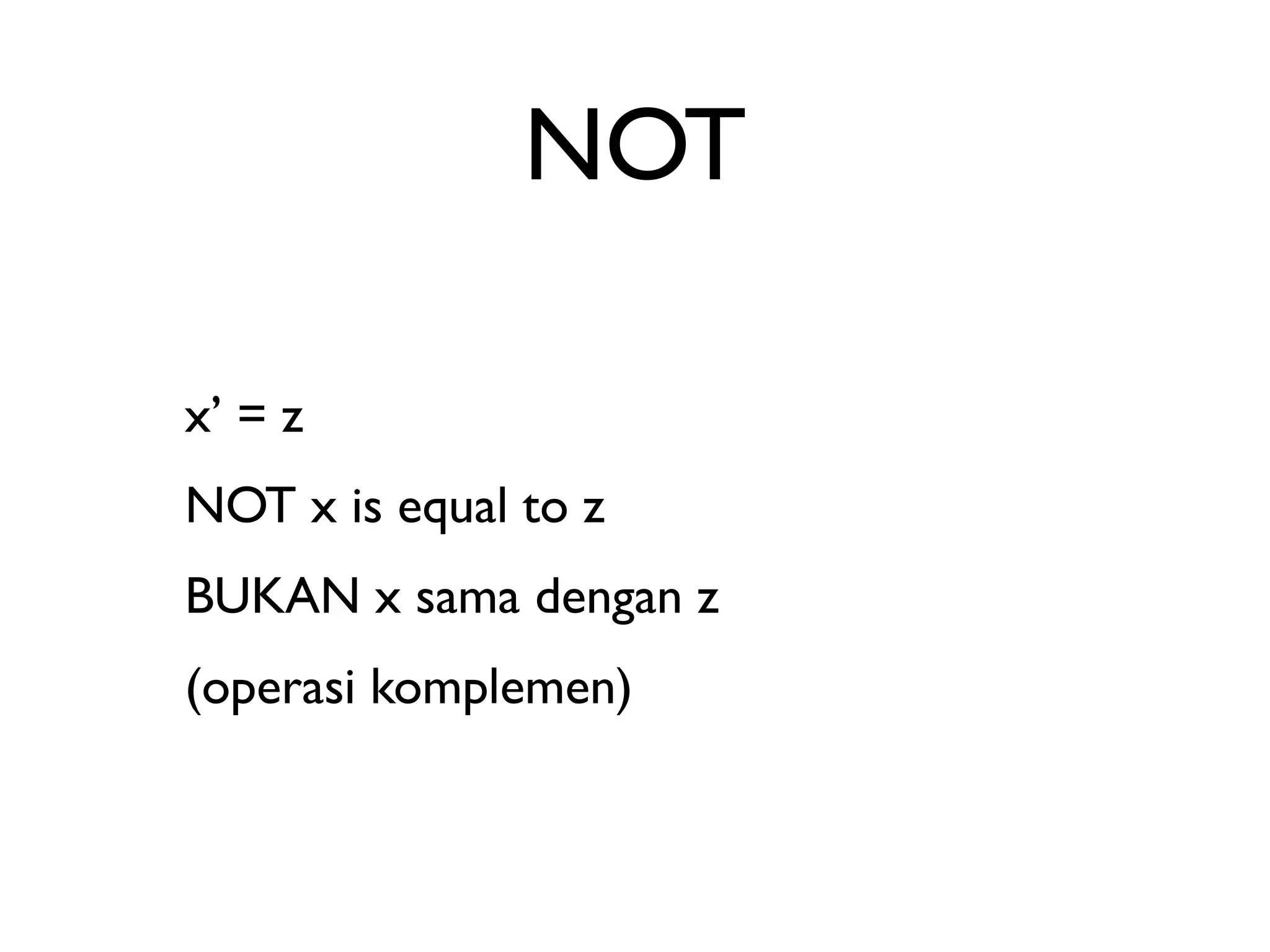

7. NOT
x’ = z
NOT x is equal to z
BUKAN x sama dengan z
(operasi komplemen)

8. Logika Biner ≠ Aritmatika Biner
1 + 1 = 10 -> satu tambah satu sama dengan dua(aritmatika)
1 + 1 = 1 -> satu ATAU satu sama dengan satu (logika)

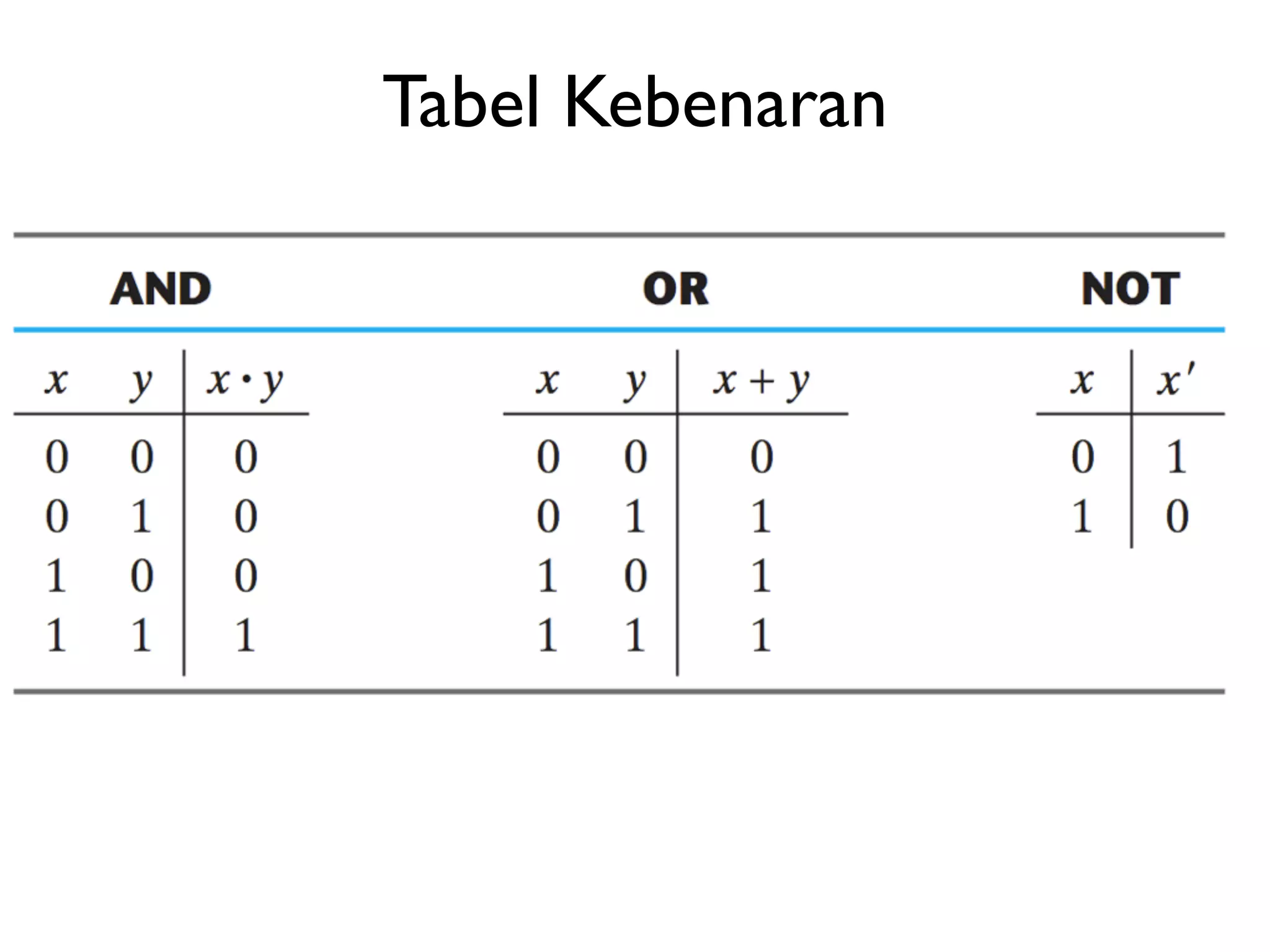

9. Tabel Kebenaran

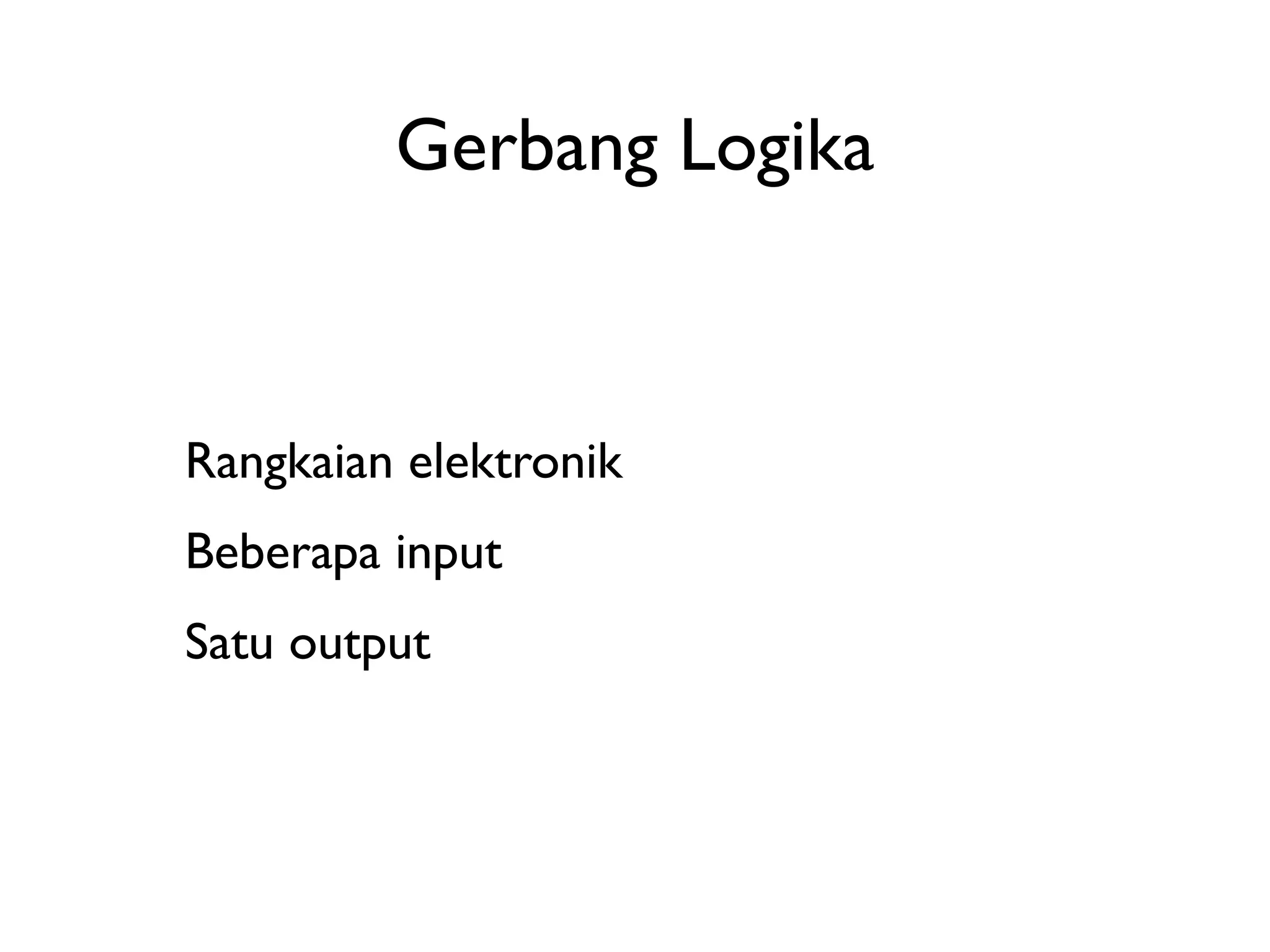

10. Gerbang Logika
Rangkaian elektronik
Beberapa input
Satu output

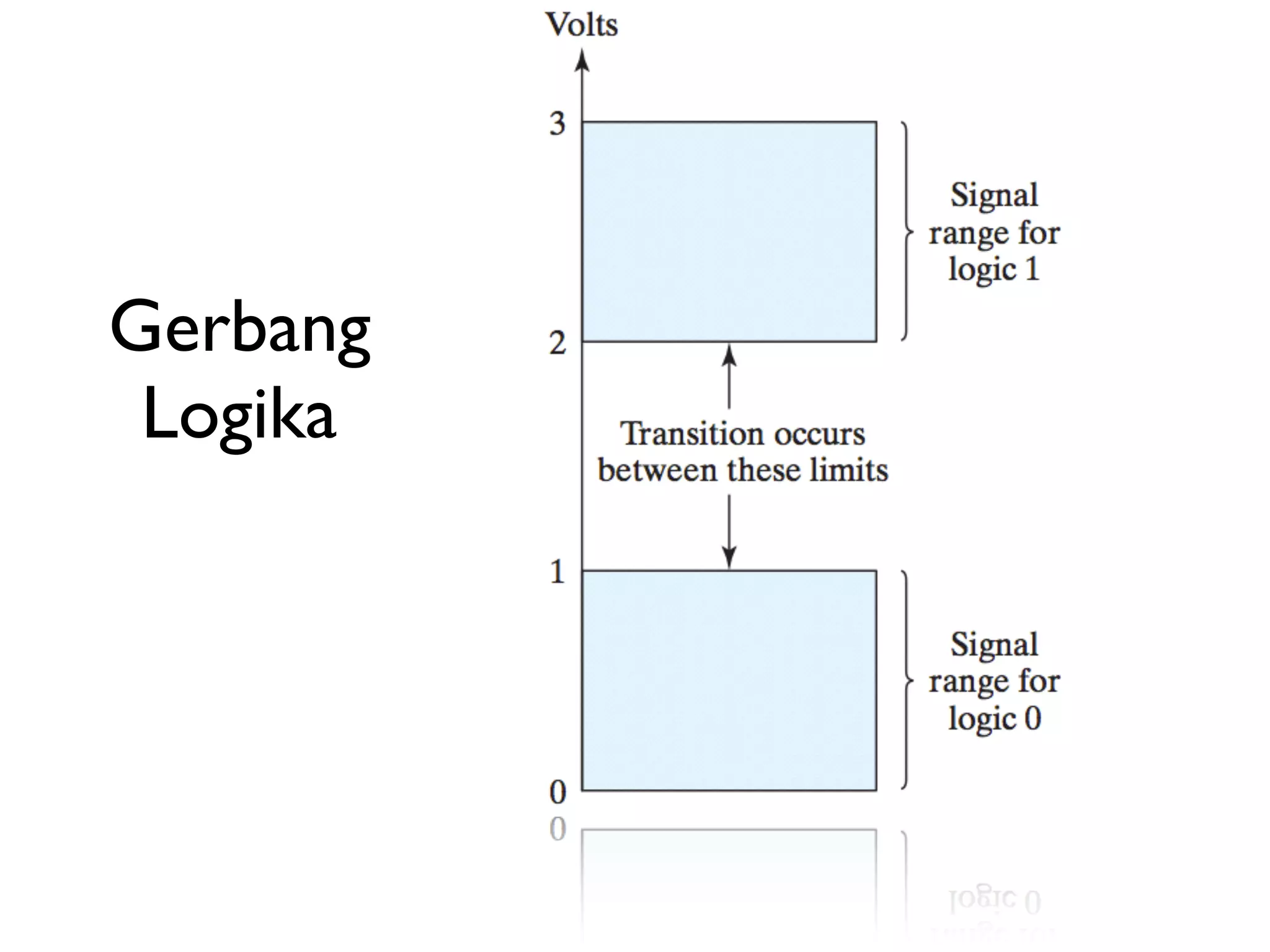

11. Gerbang
Logika

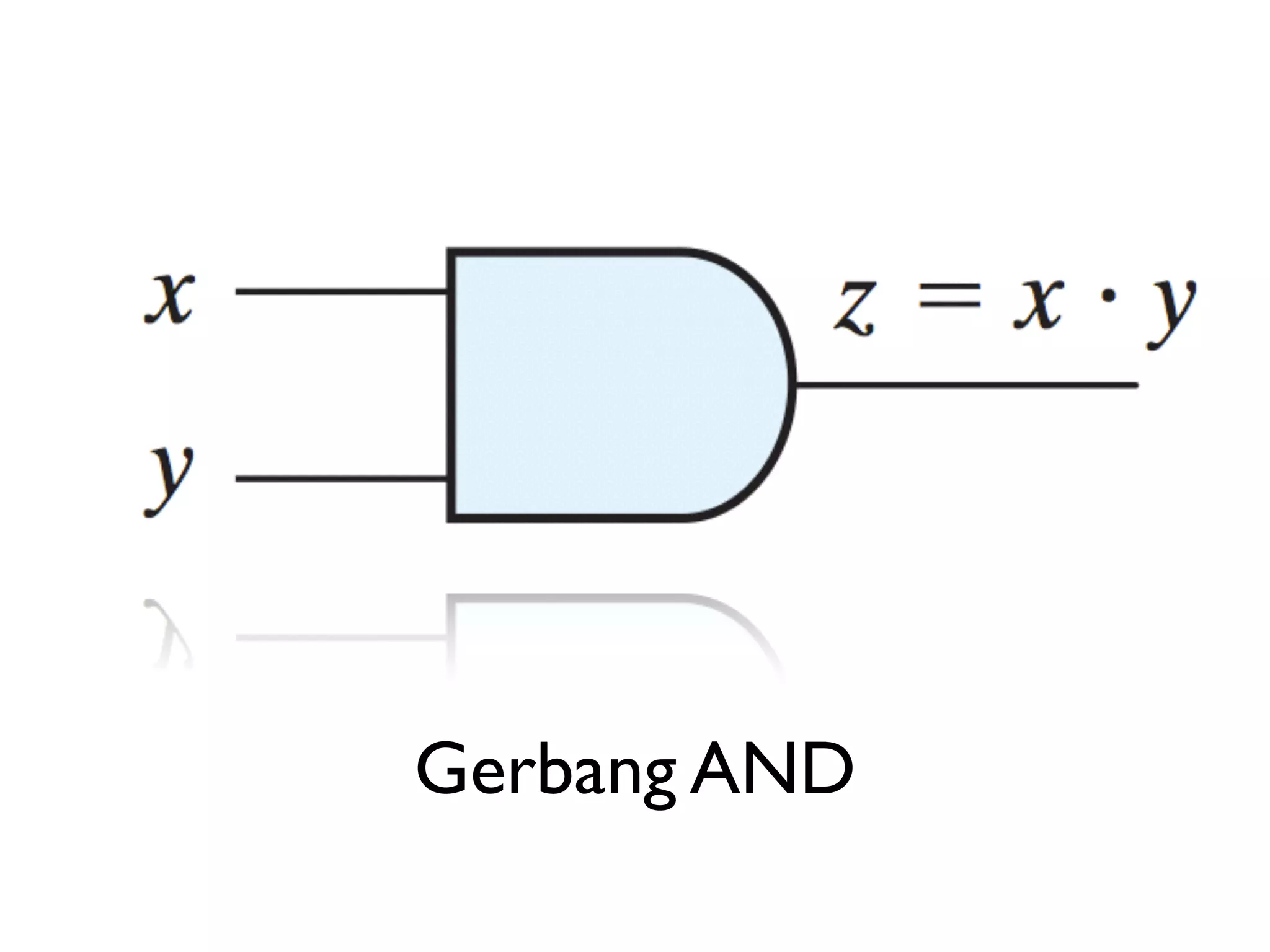

12. Gerbang AND

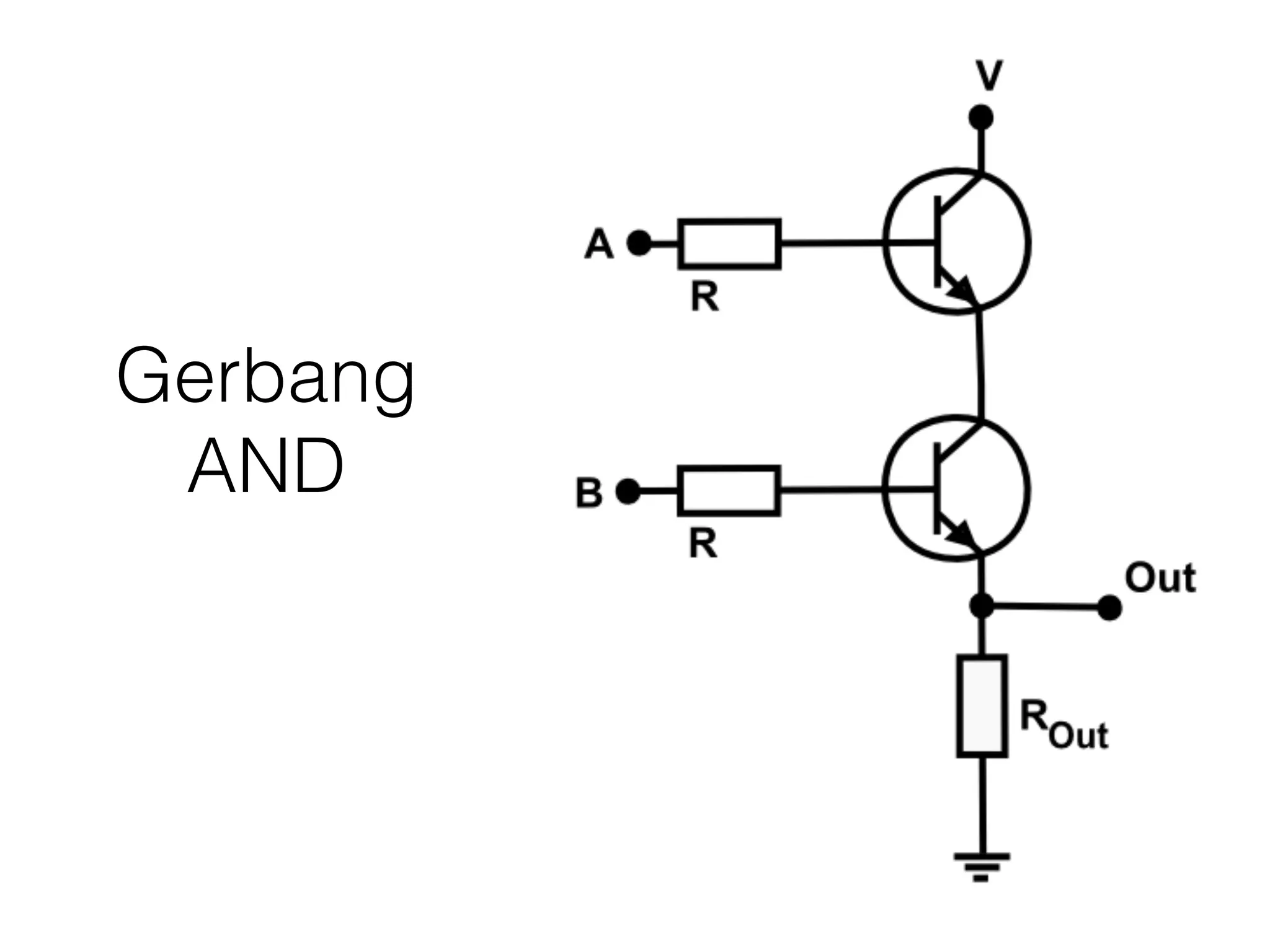

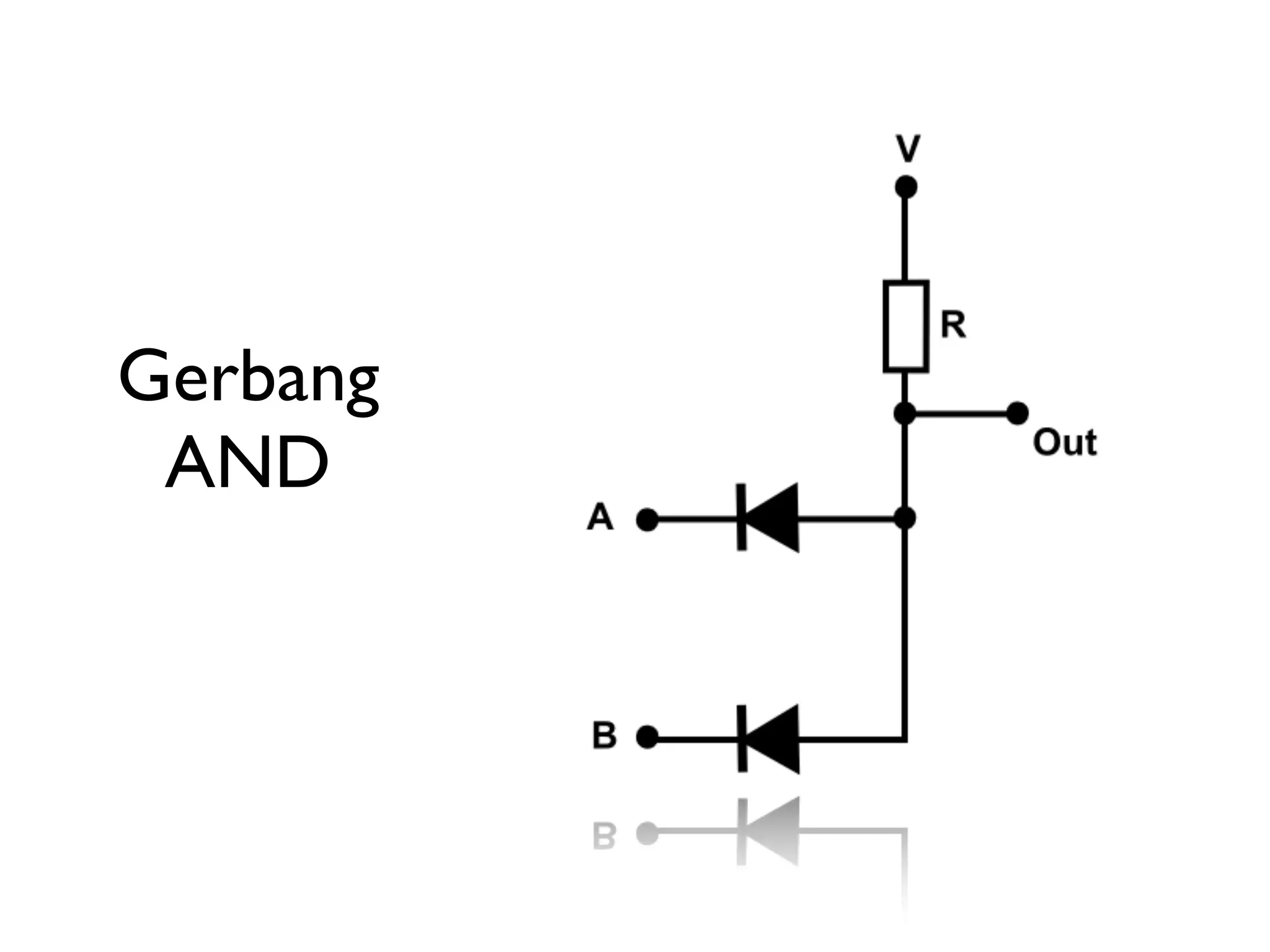

13. Gerbang
AND

14. Gerbang
AND

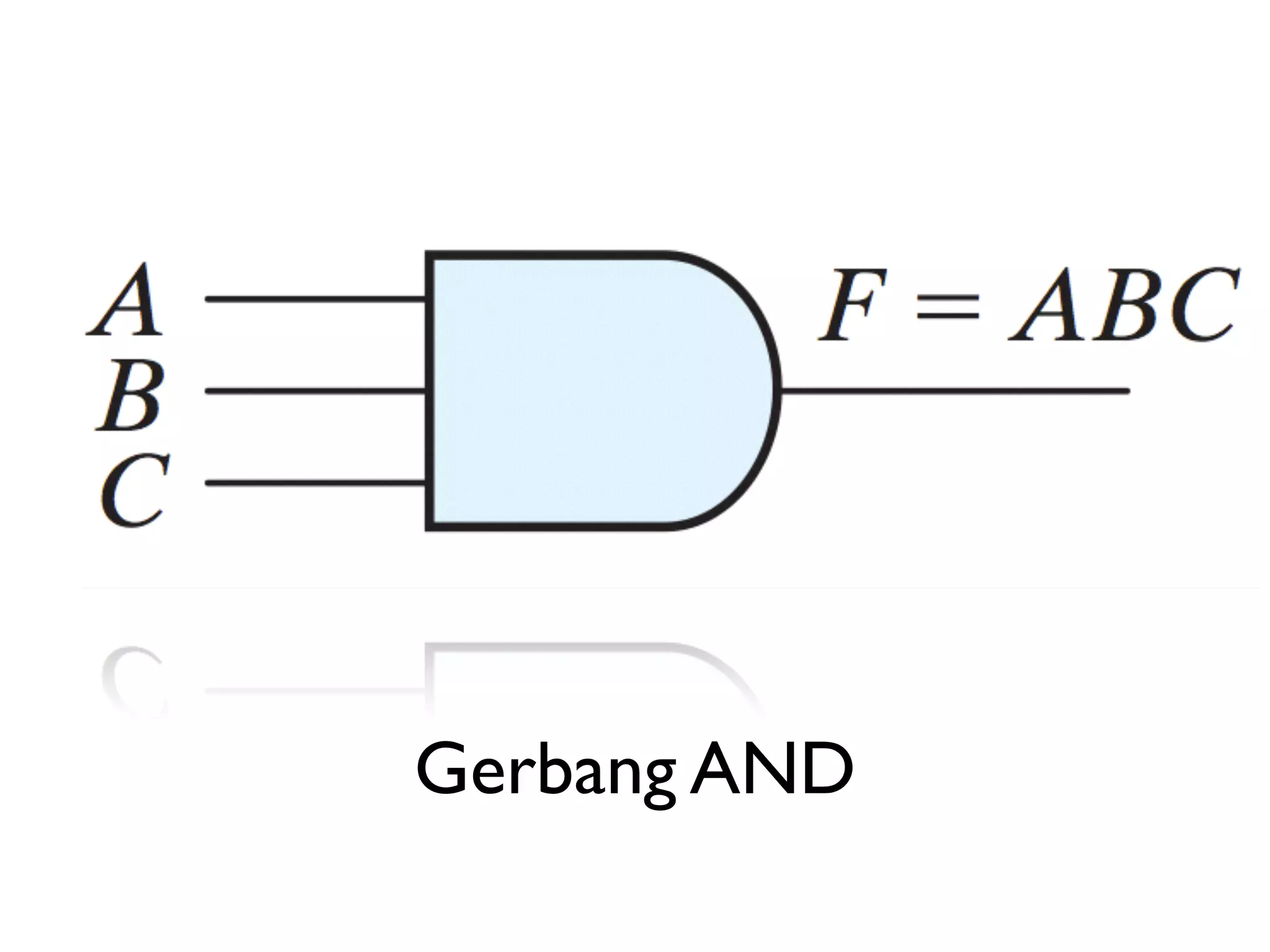

15. Gerbang AND

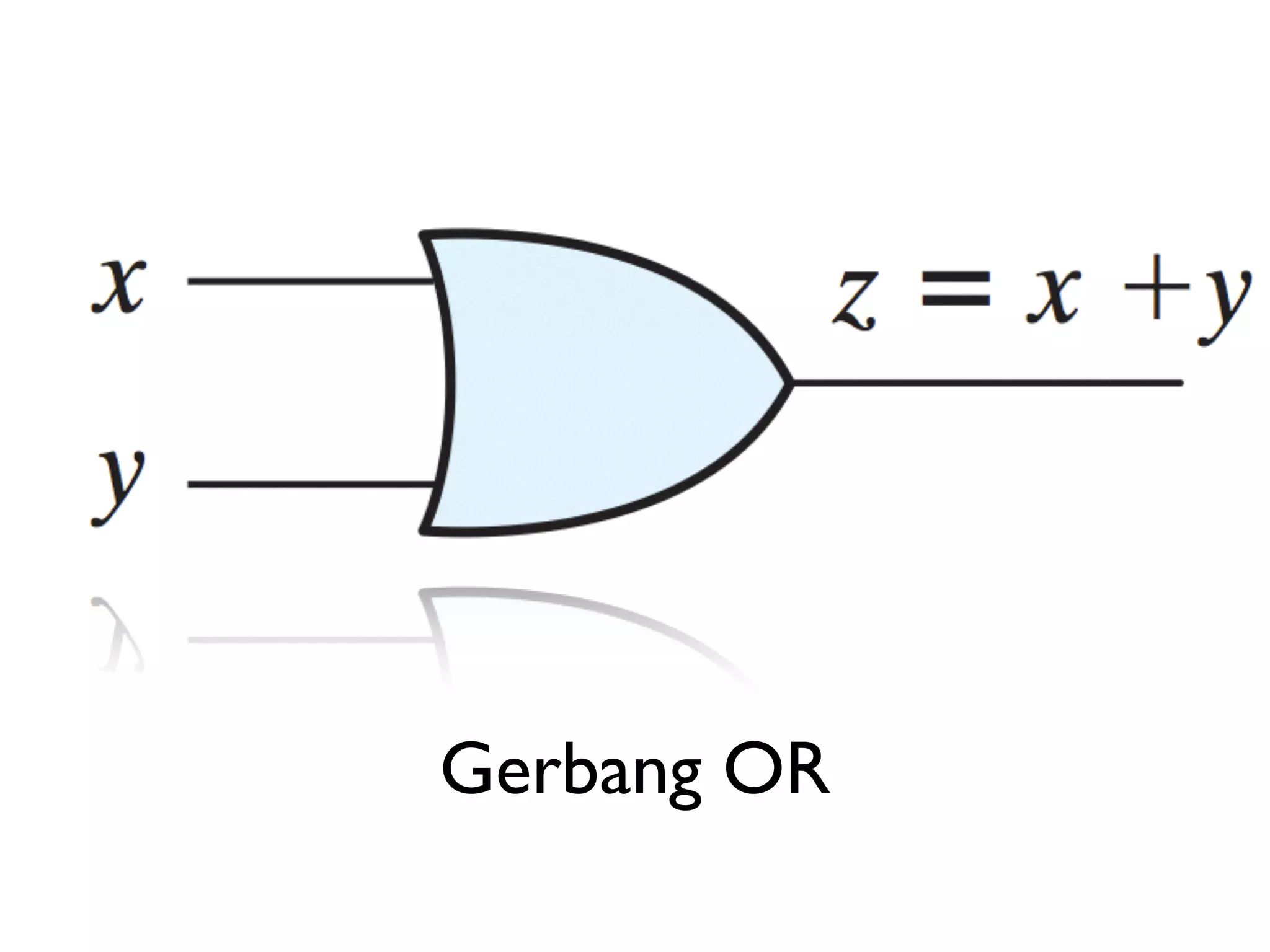

16. Gerbang OR

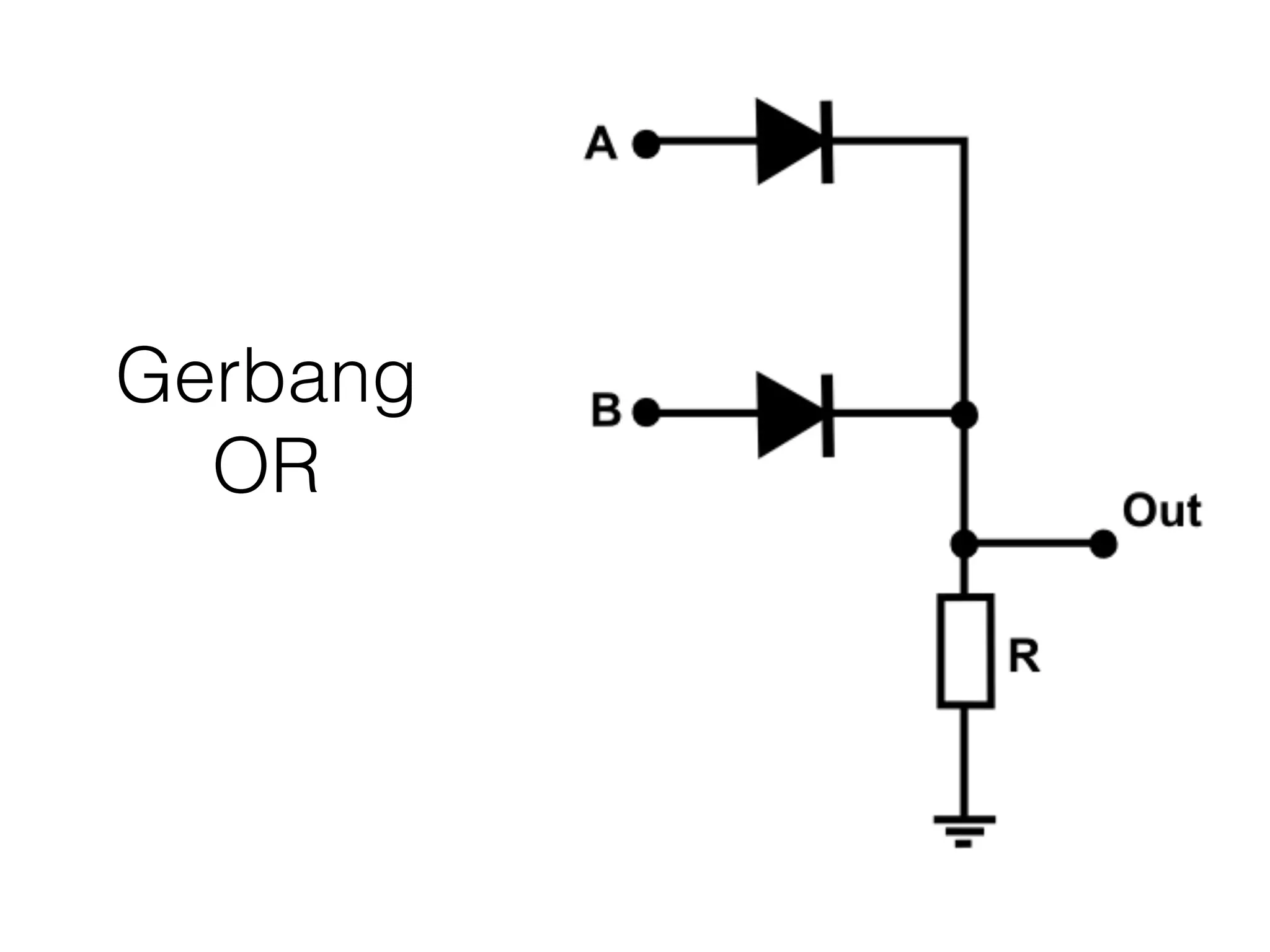

17. Gerbang
OR

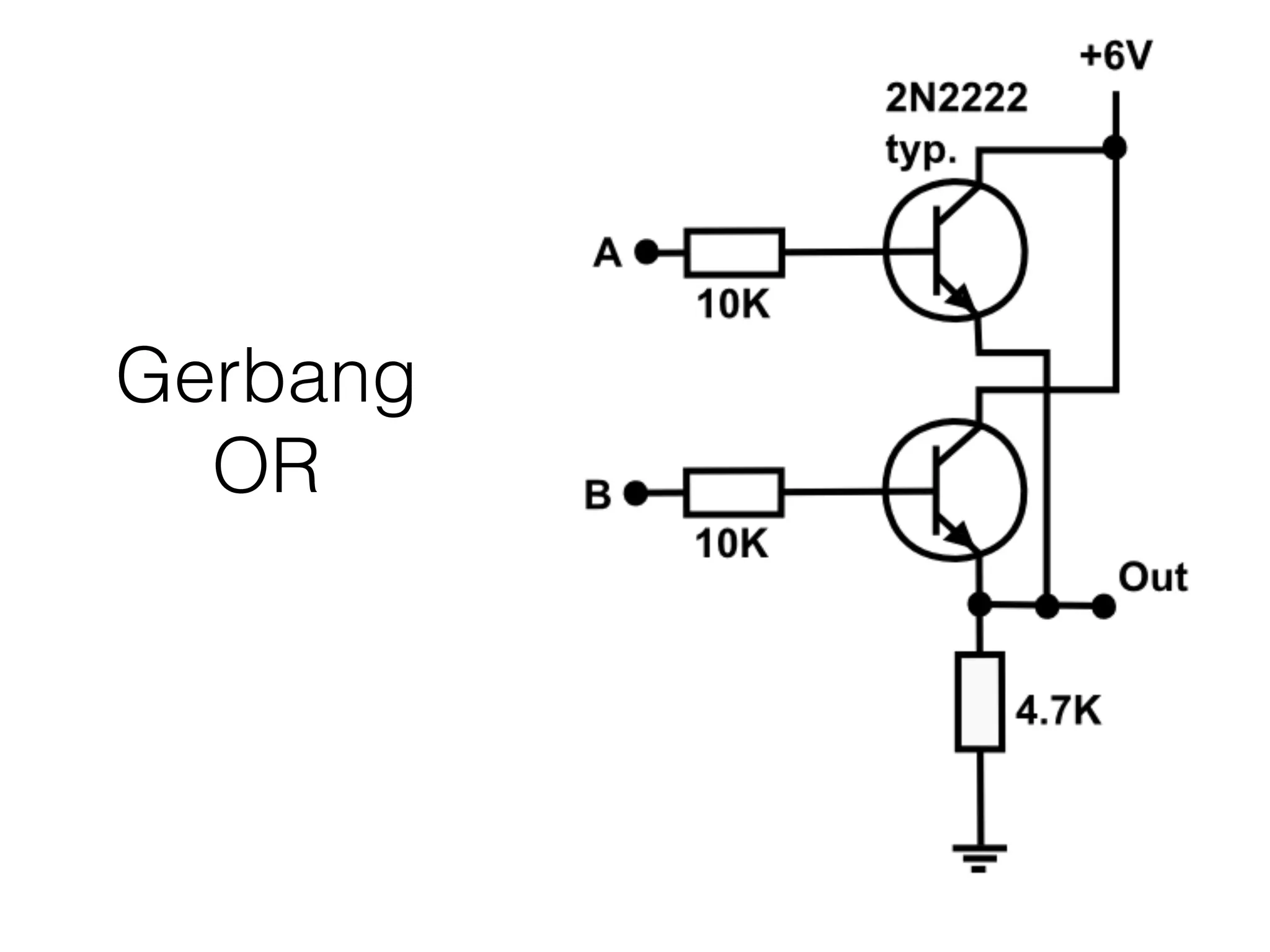

18. Gerbang
OR

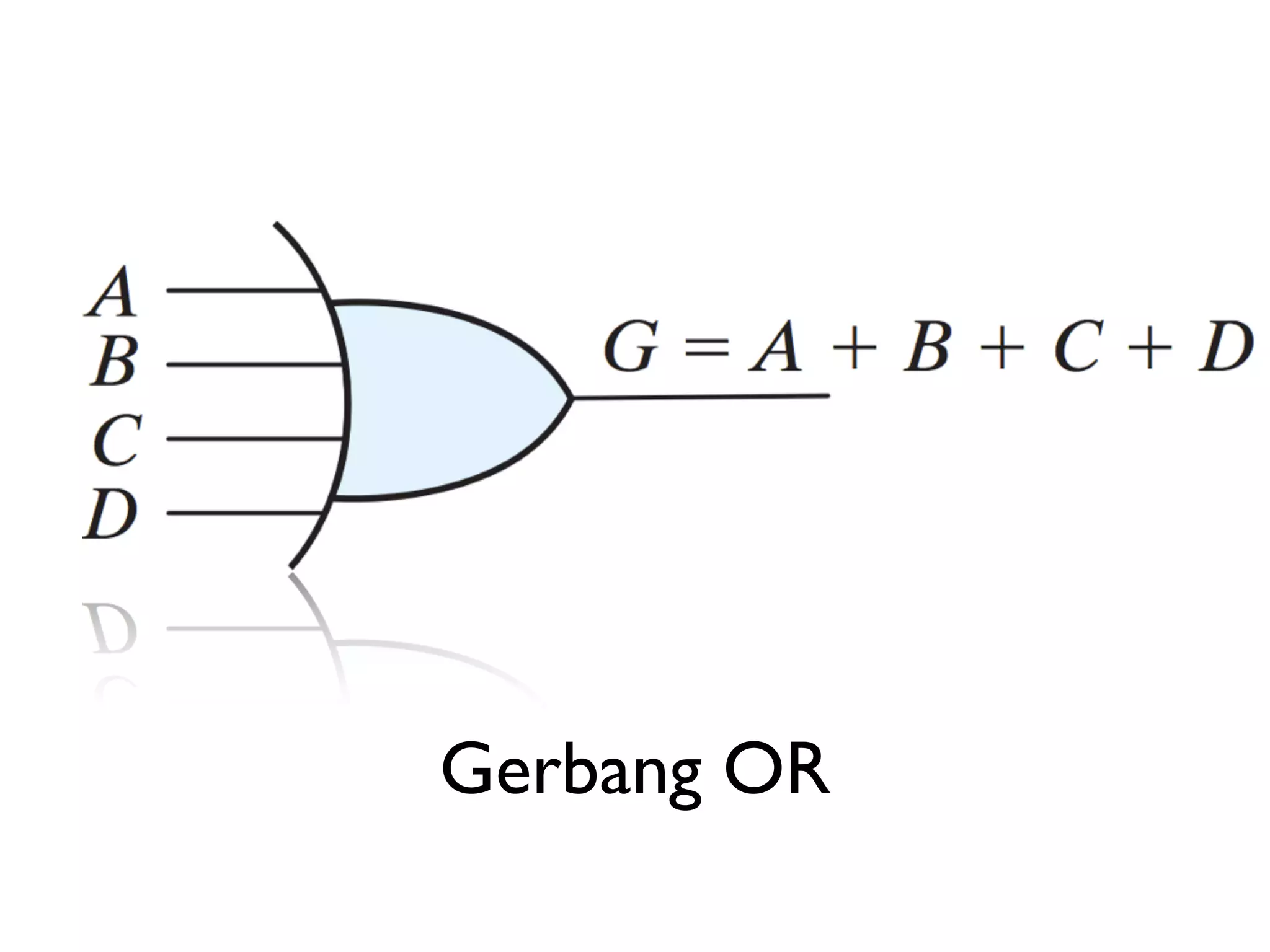

19. Gerbang OR

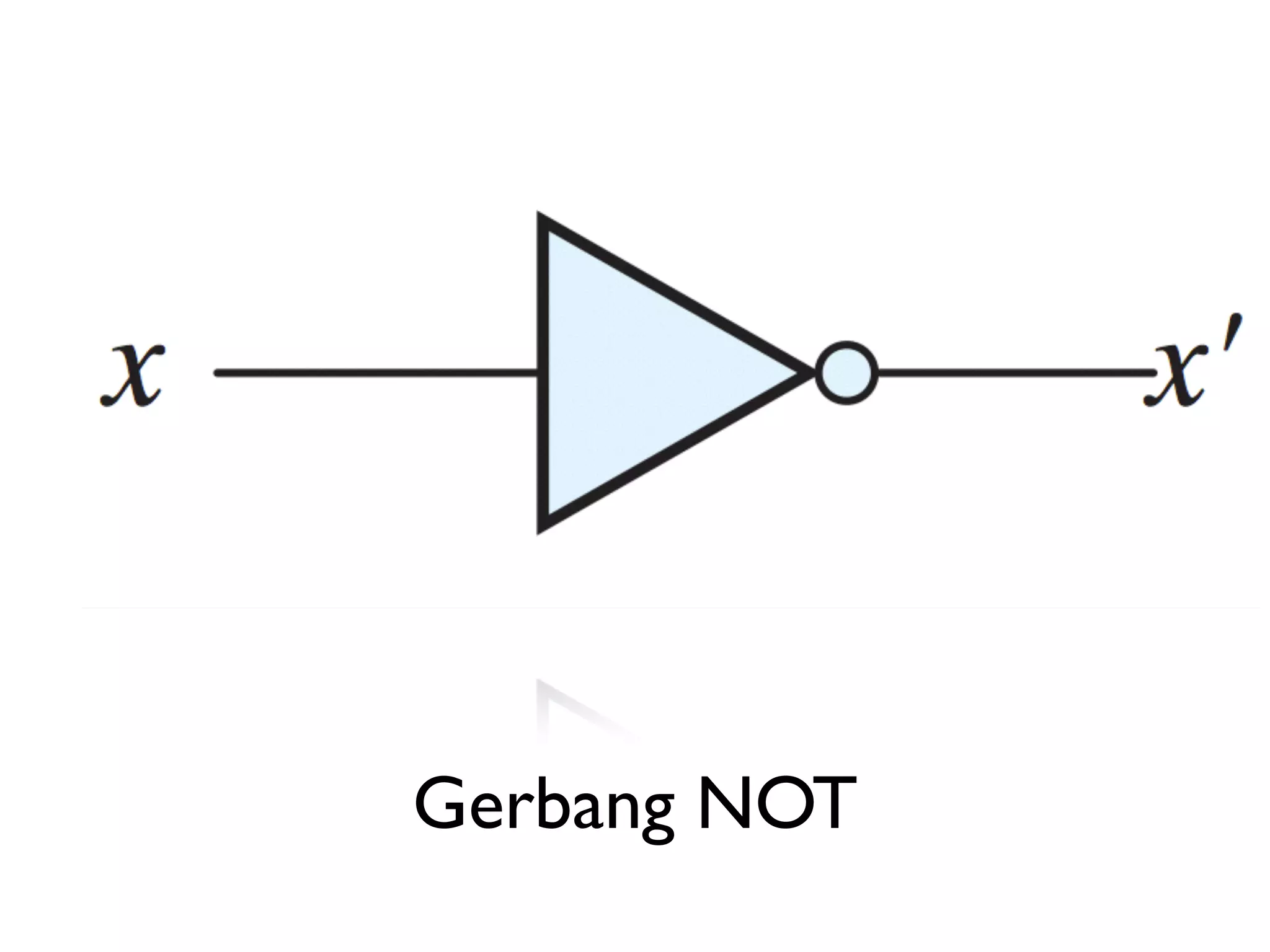

20. Gerbang NOT

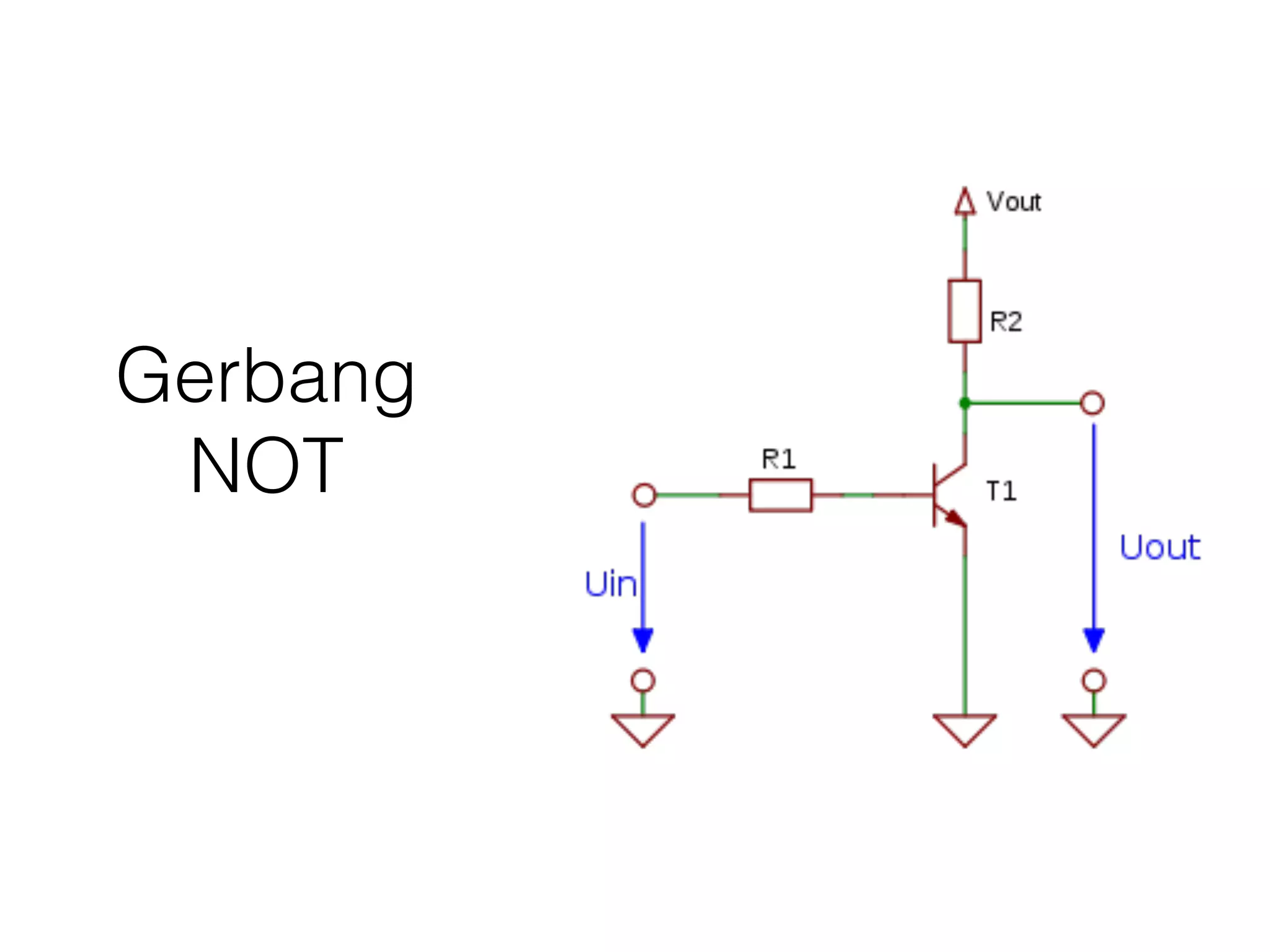

21. Gerbang
NOT

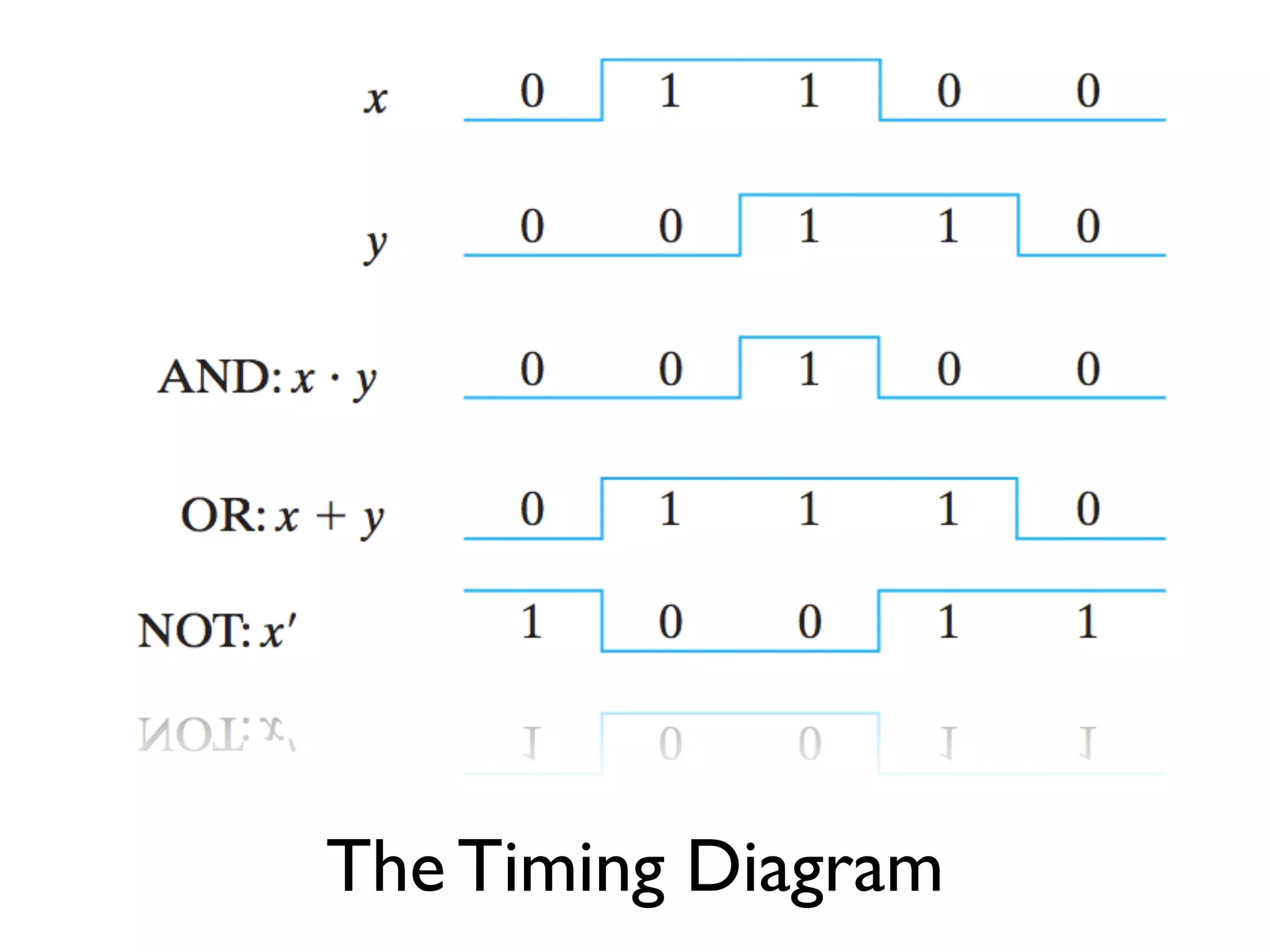

22. The Timing Diagram

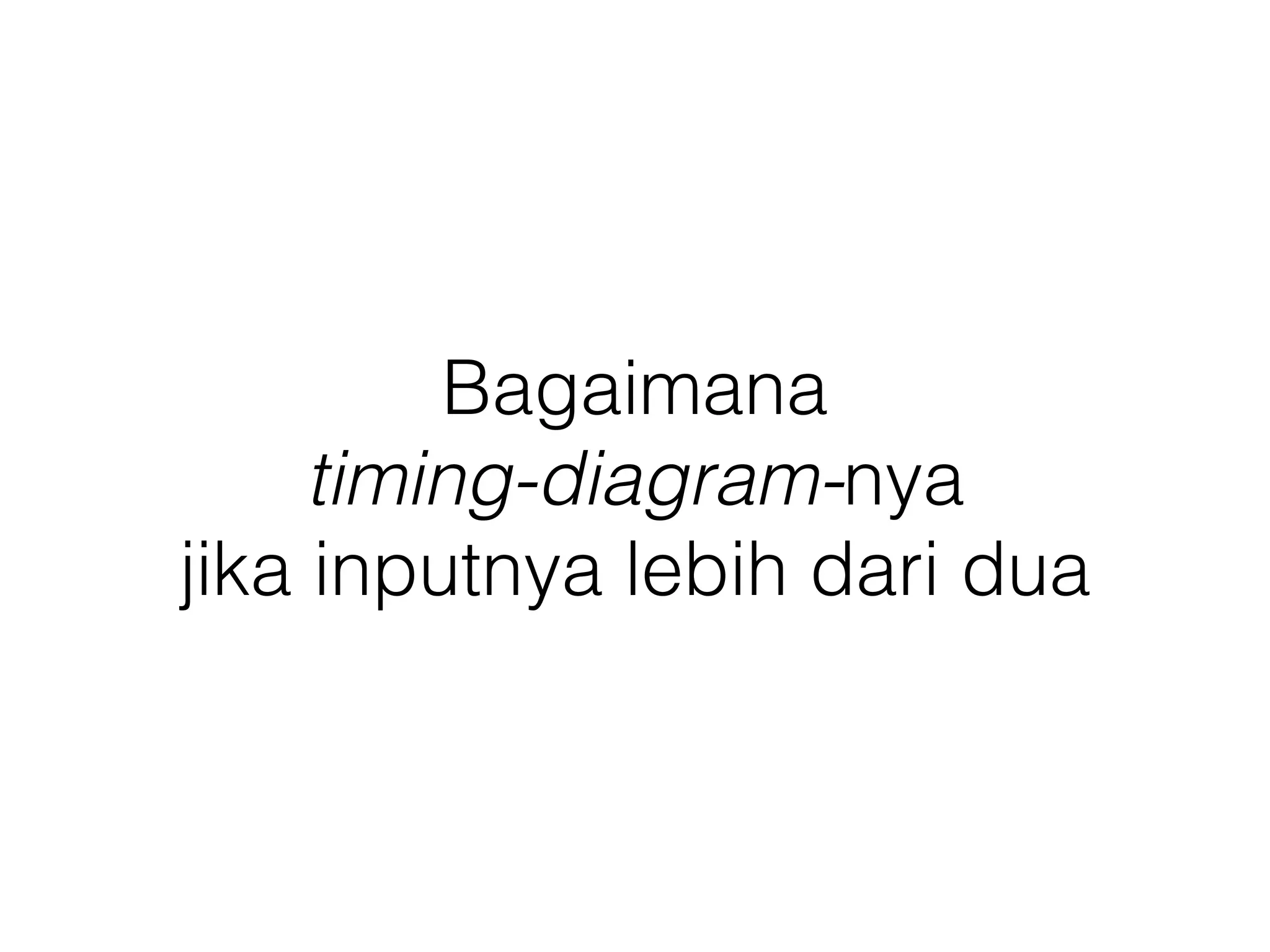

23. Bagaimana
timing-diagram-nya
jika inputnya lebih dari dua

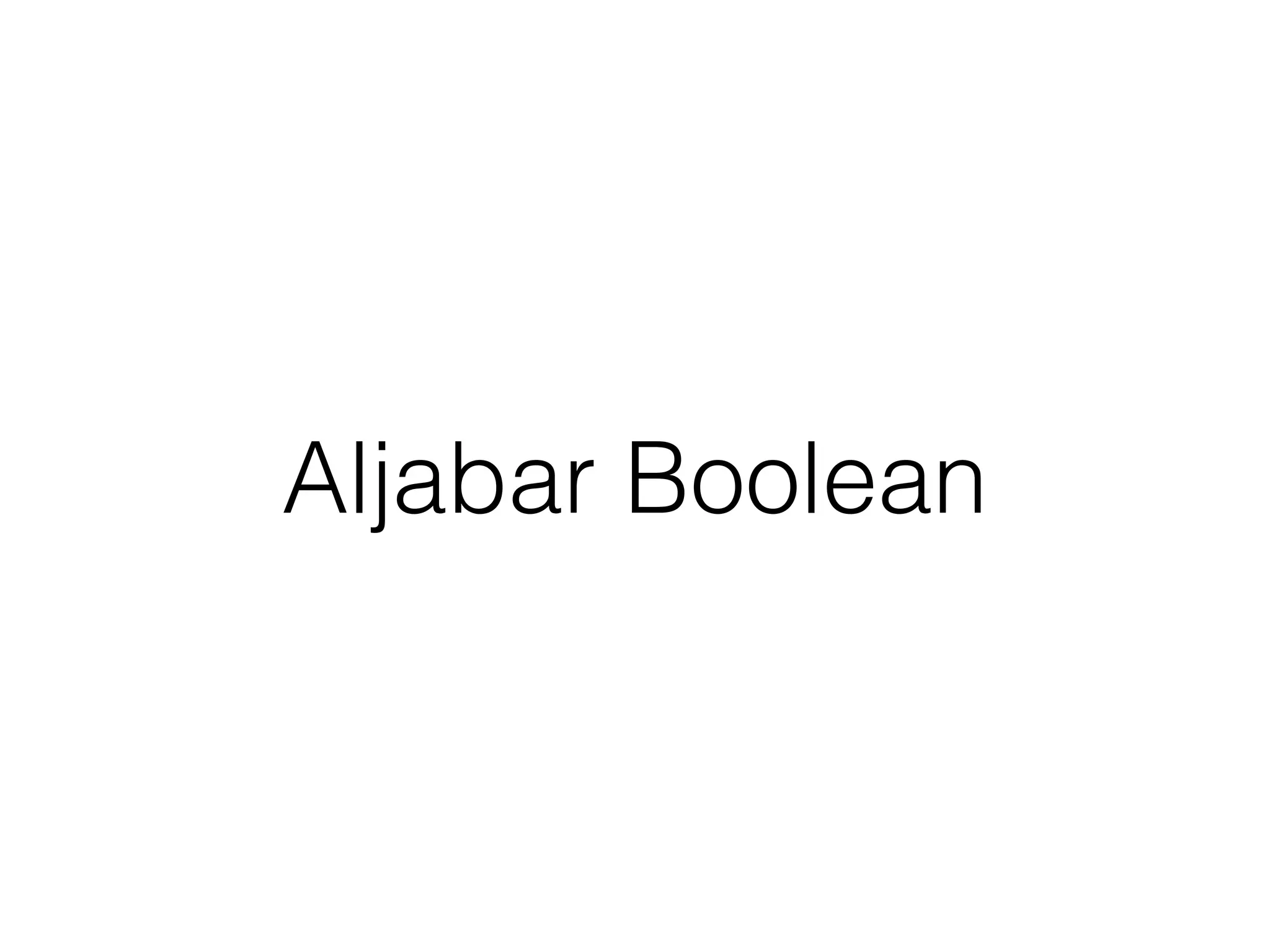

24. Aljabar Boolean

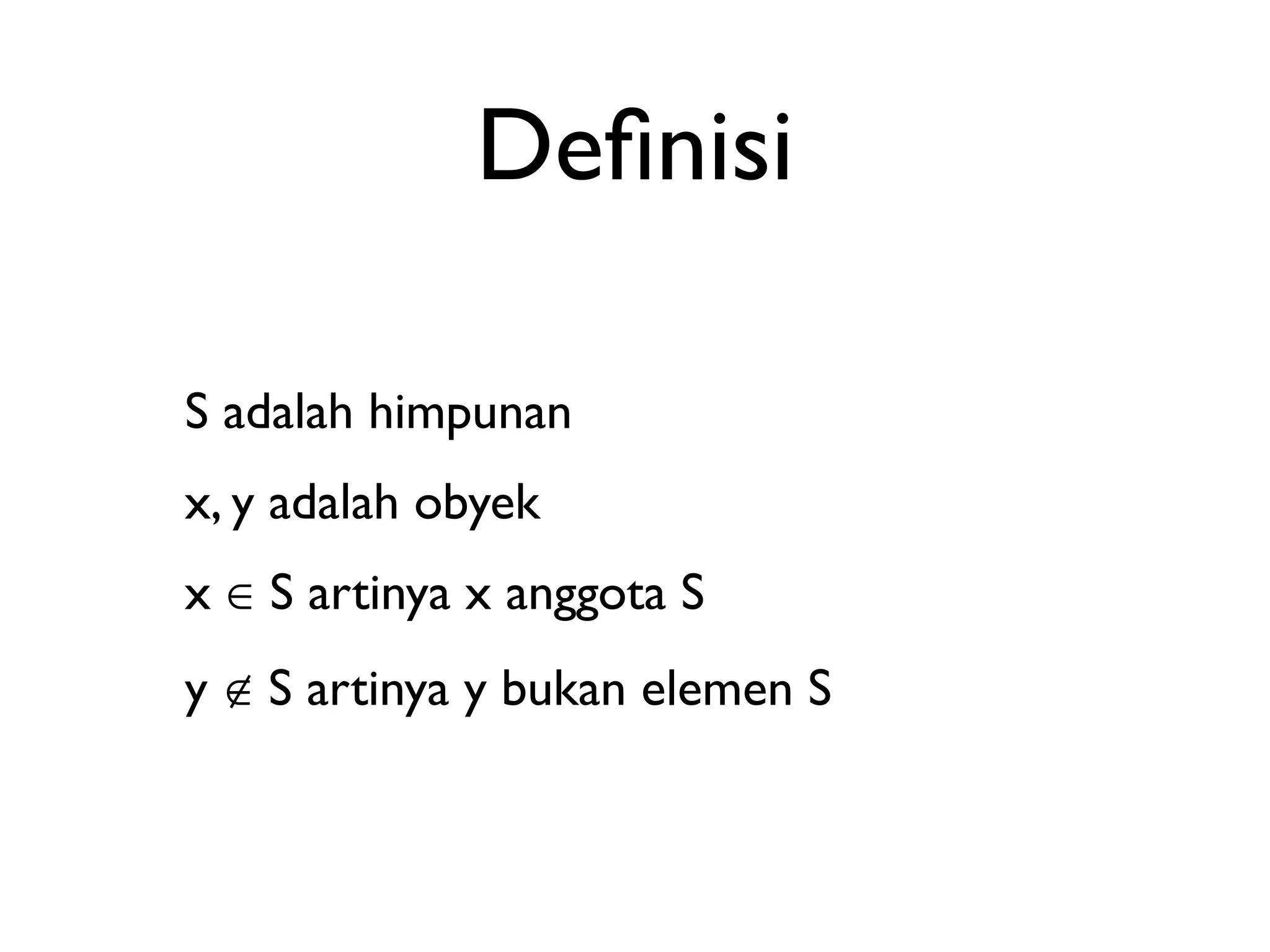

25. Definisi
S adalah himpunan
x, y adalah obyek
x ∈ S artinya x anggota S
y ∉ S artinya y bukan elemen S

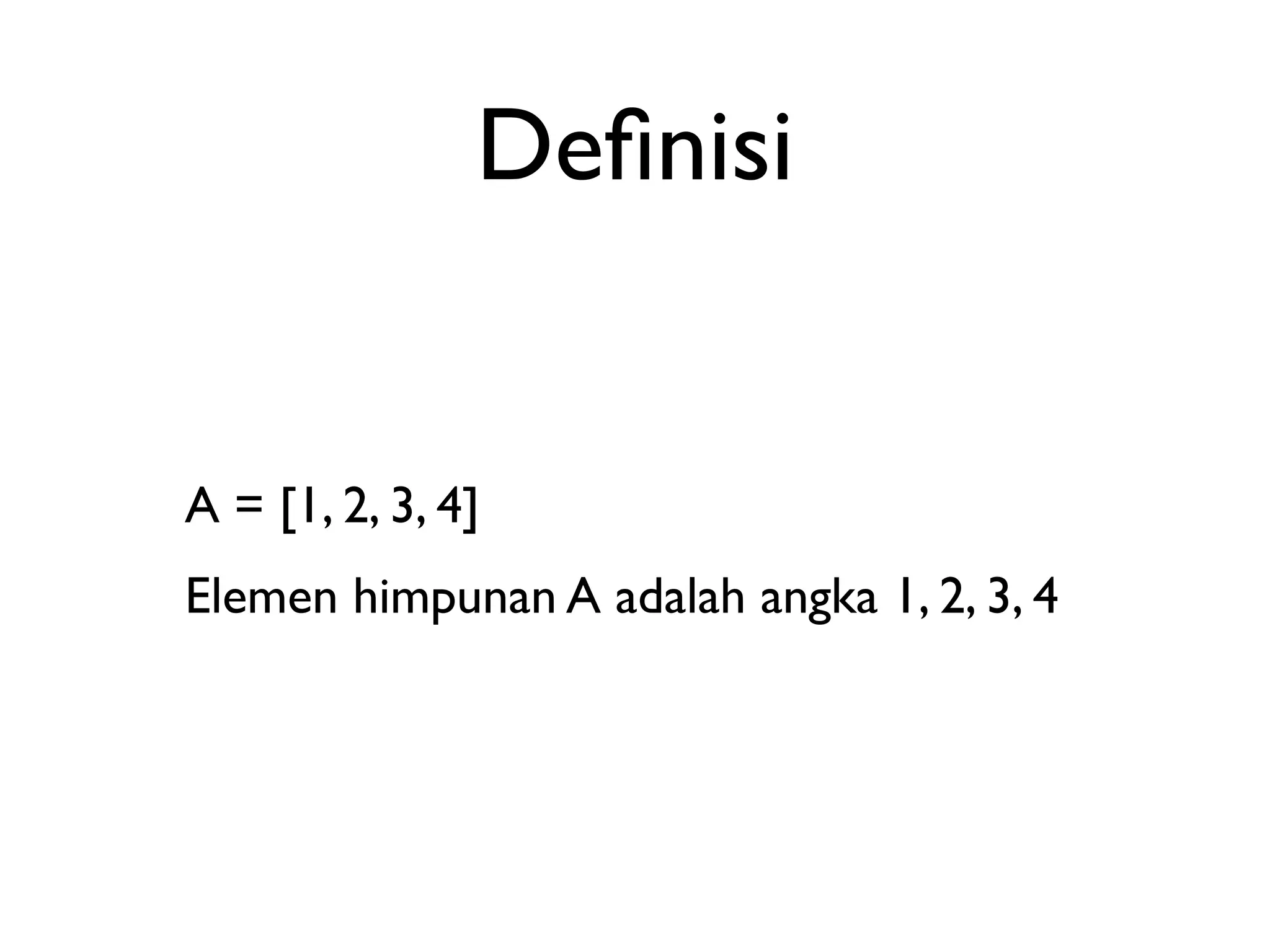

26. Definisi
A = [1, 2, 3, 4]
Elemen himpunan A adalah angka 1, 2, 3, 4

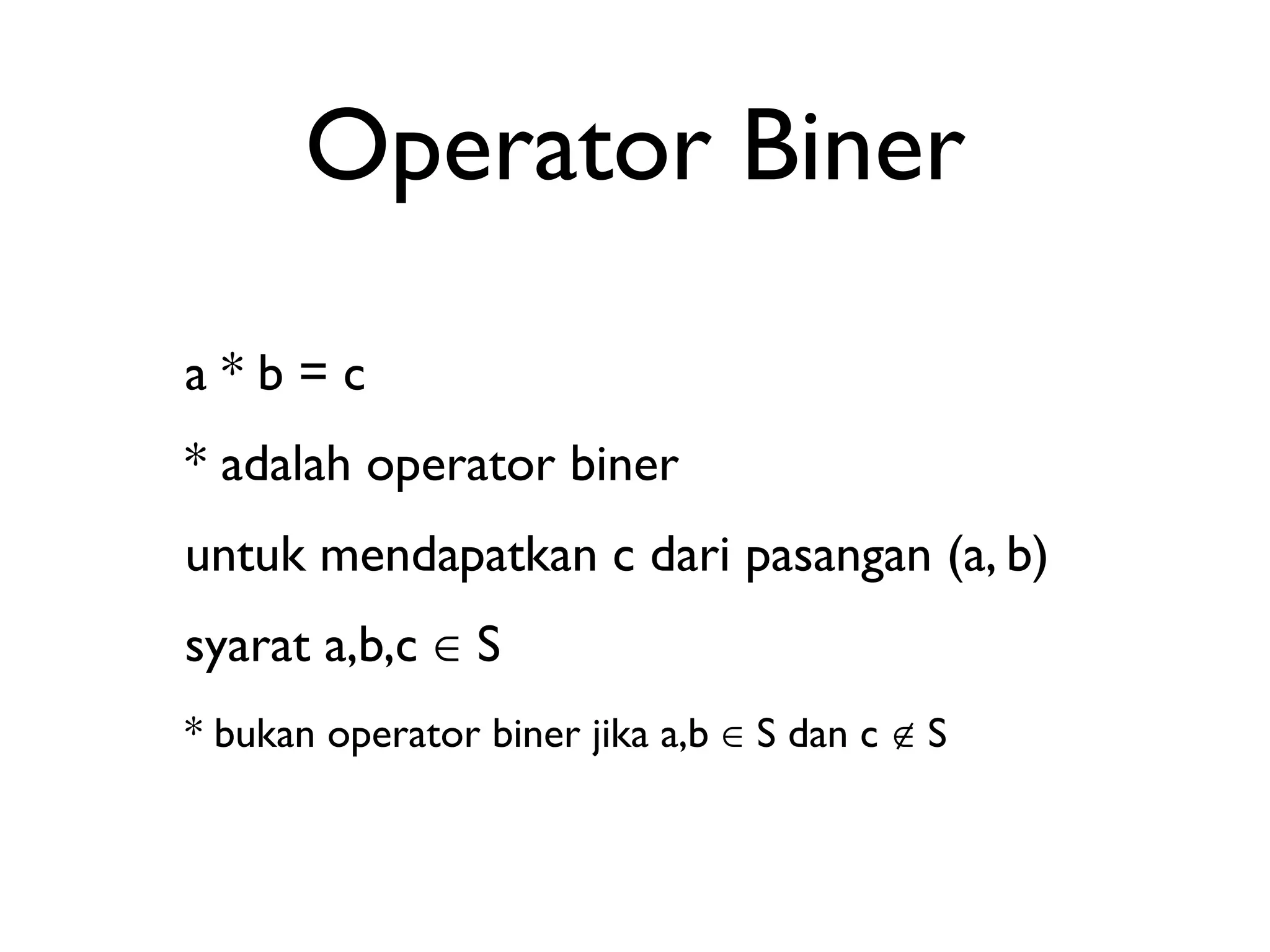

27. Operator Biner
a * b = c
* adalah operator biner
untuk mendapatkan c dari pasangan (a, b)
syarat a,b,c ∈ S
* bukan operator biner jika a,b ∈ S dan c ∉ S

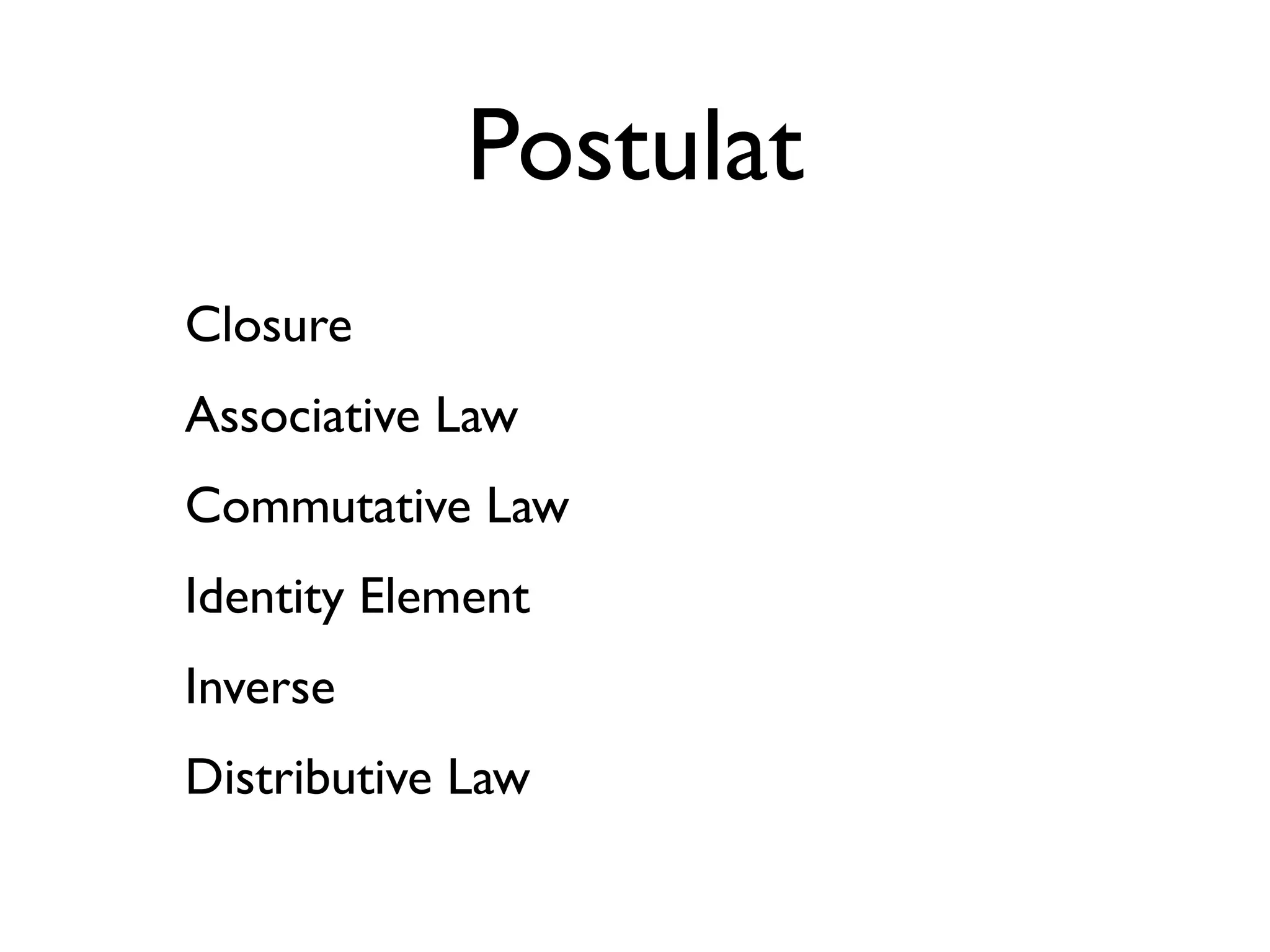

28. Postulat
Closure
Associative Law
Commutative Law
Identity Element
Inverse
Distributive Law

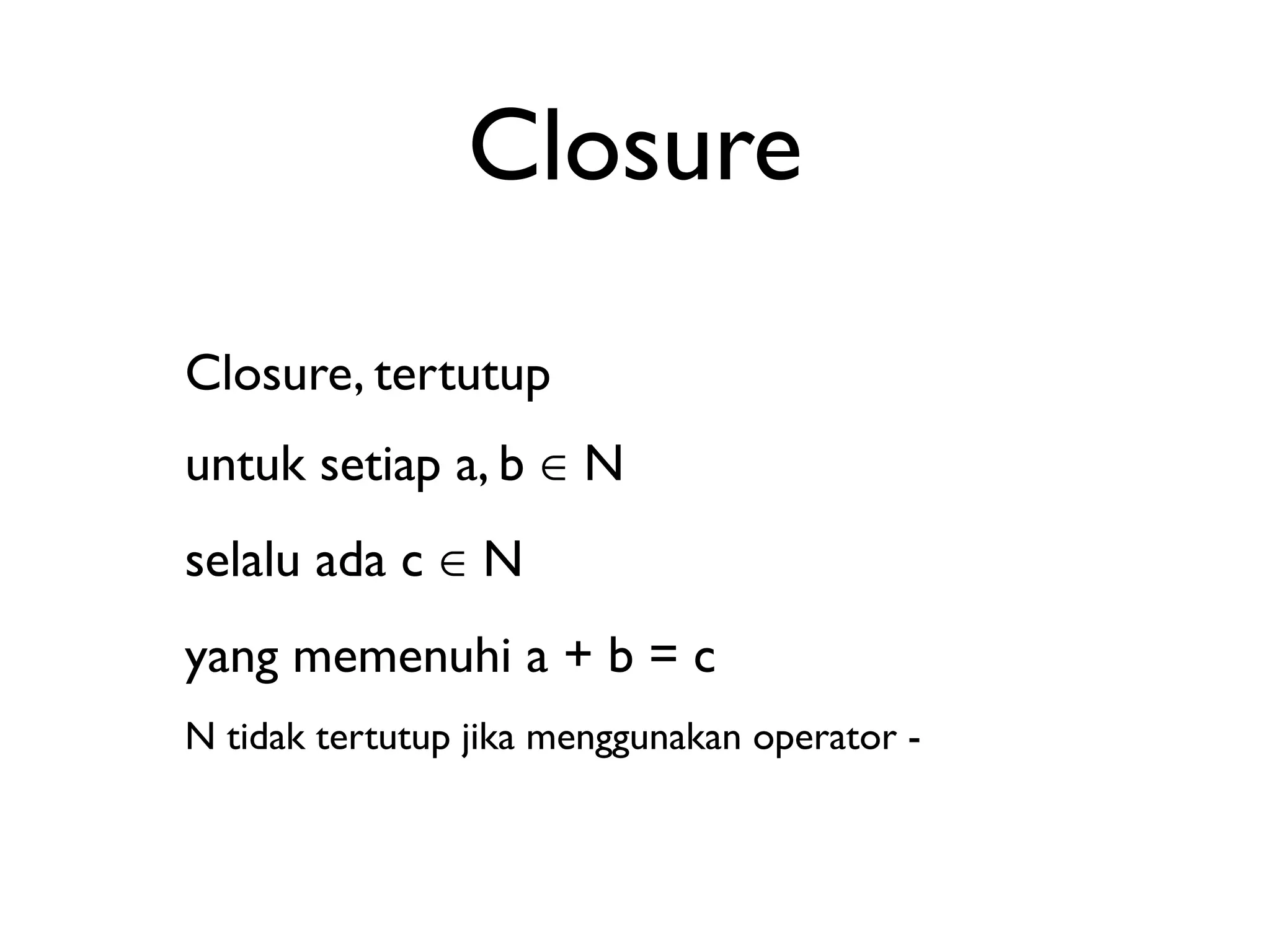

29. Closure
Closure, tertutup
untuk setiap a, b ∈ N
selalu ada c ∈ N
yang memenuhi a + b = c
N tidak tertutup jika menggunakan operator -

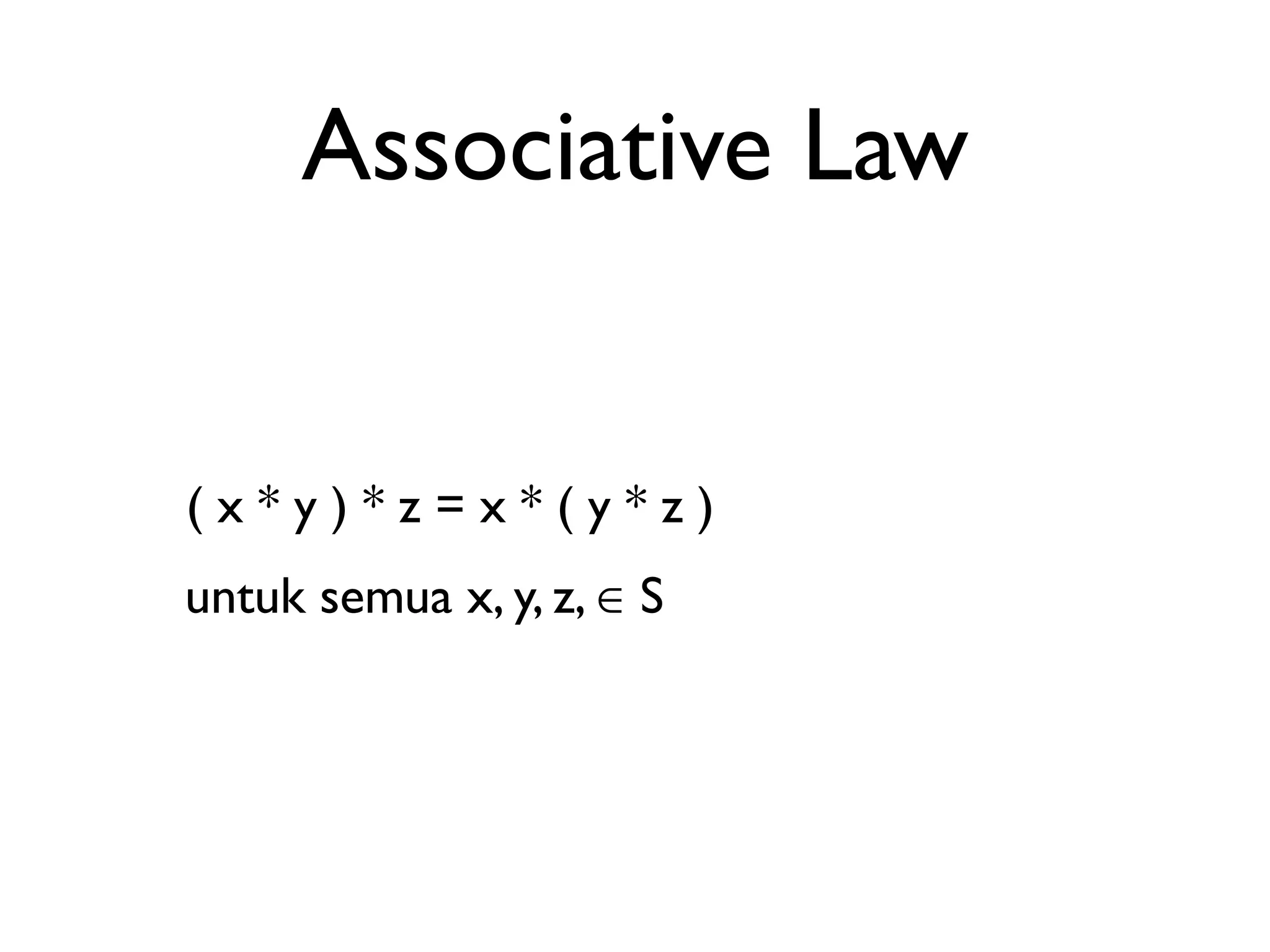

30. Associative Law
( x * y ) * z = x * ( y * z )
untuk semua x, y, z, ∈ S

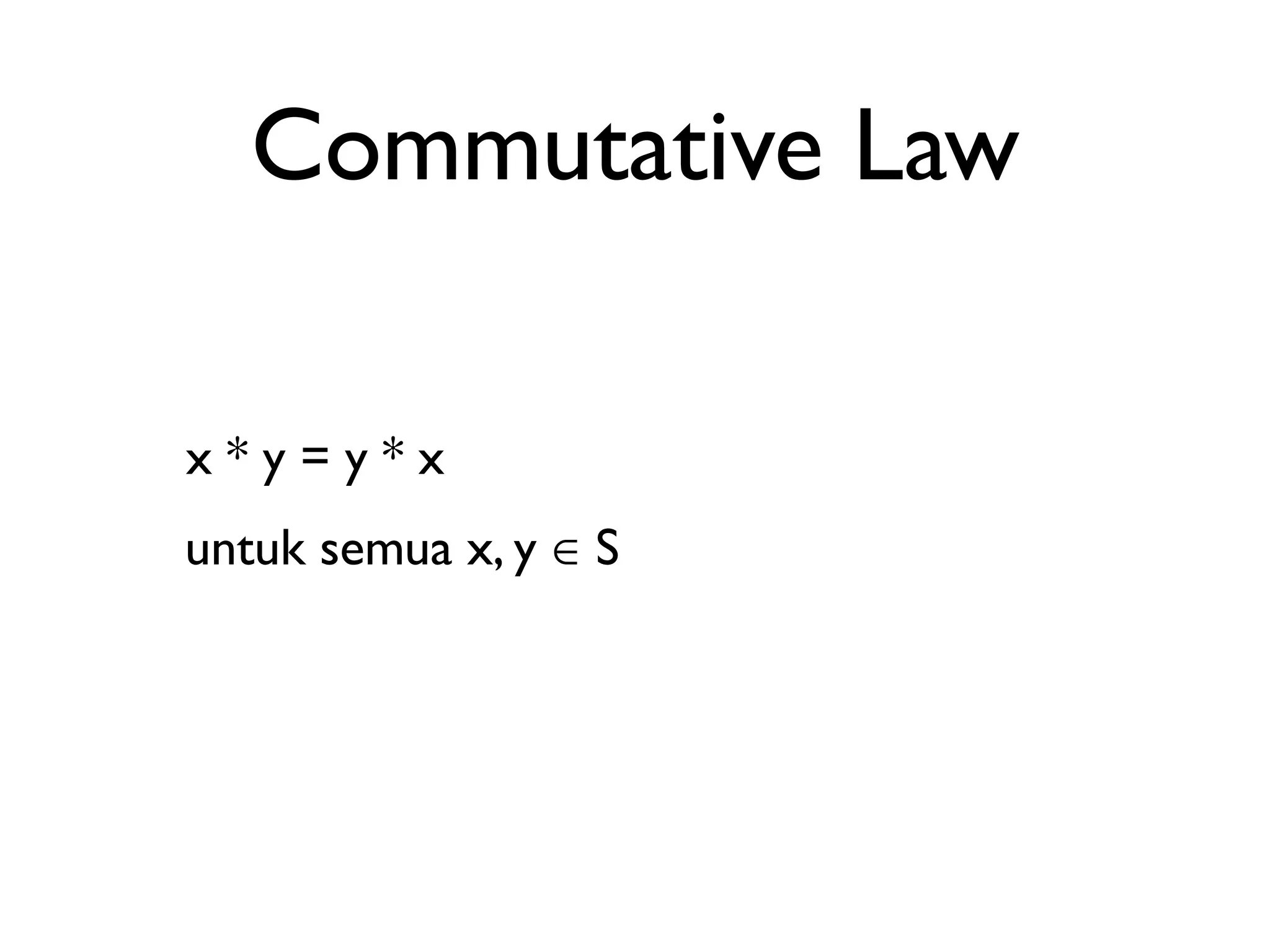

31. Commutative Law
x * y = y * x
untuk semua x, y ∈ S

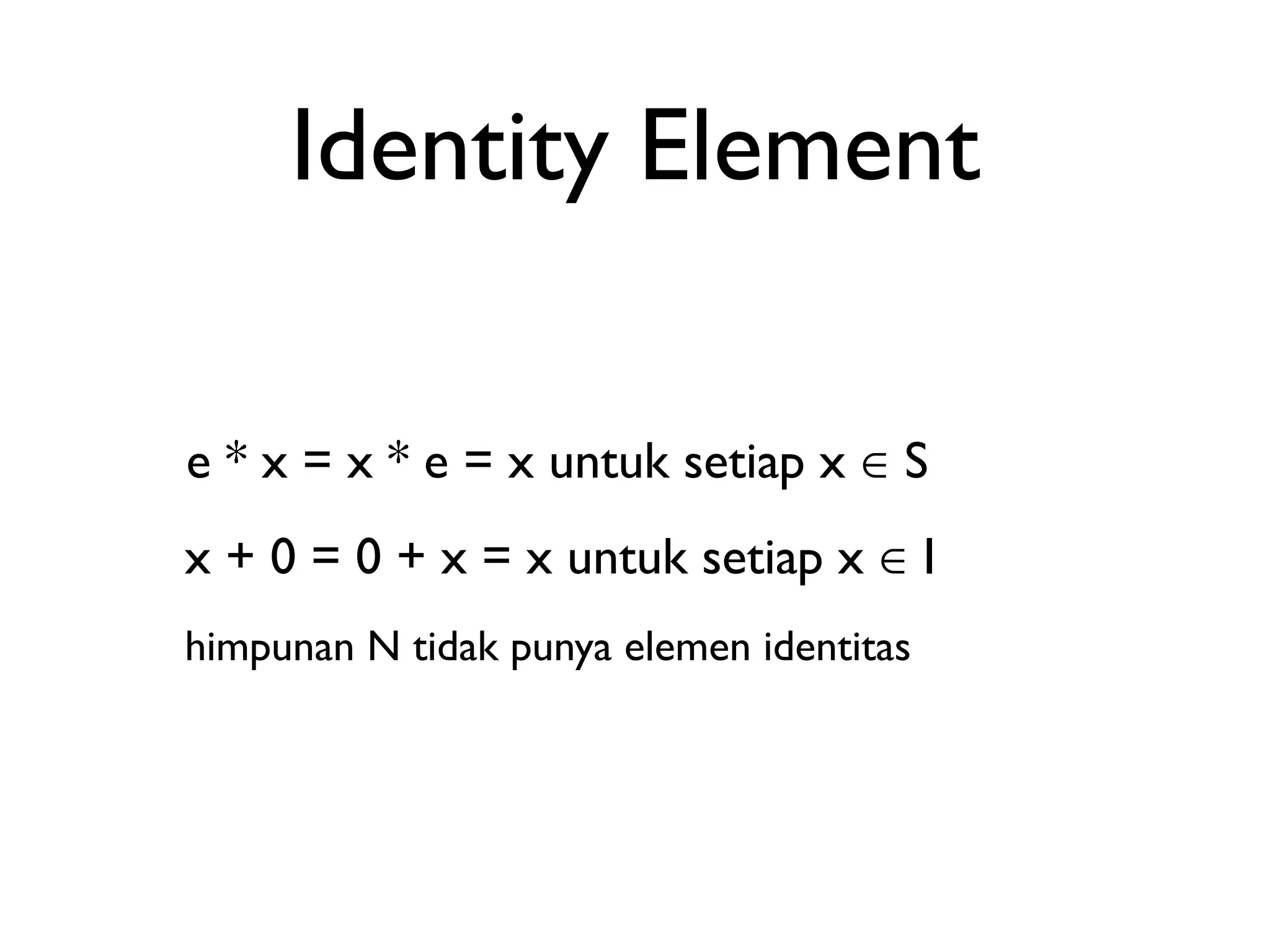

32. Identity Element
e * x = x * e = x untuk setiap x ∈ S
x + 0 = 0 + x = x untuk setiap x ∈ I
himpunan N tidak punya elemen identitas

33. Identity Element
e * x = x * e = x untuk setiap x ∈ S
x + 0 = 0 + x = x untuk setiap x ∈ I
himpunan N tidak punya elemen identitas

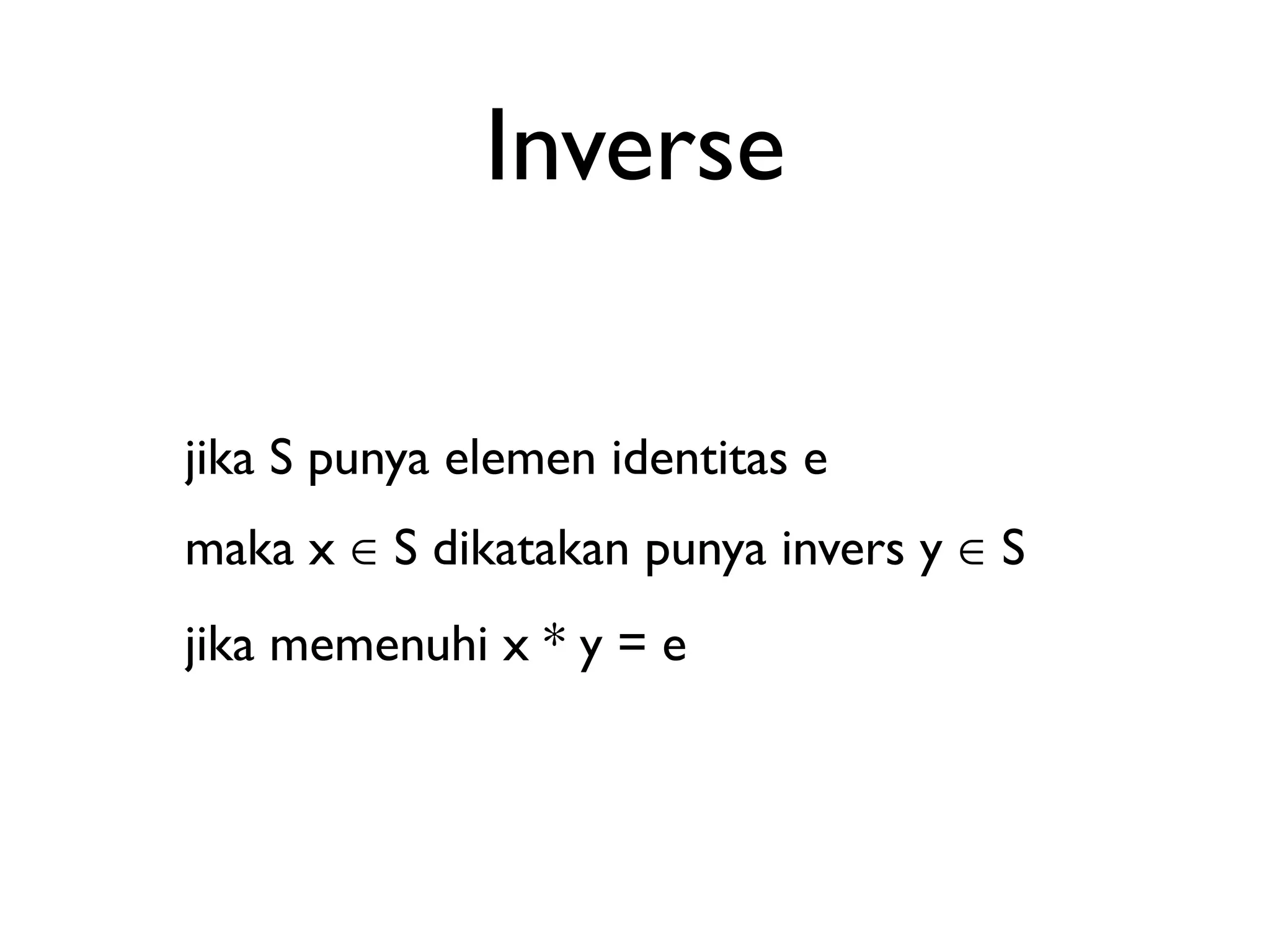

34. Inverse
jika S punya elemen identitas e
maka x ∈ S dikatakan punya invers y ∈ S
jika memenuhi x * y = e

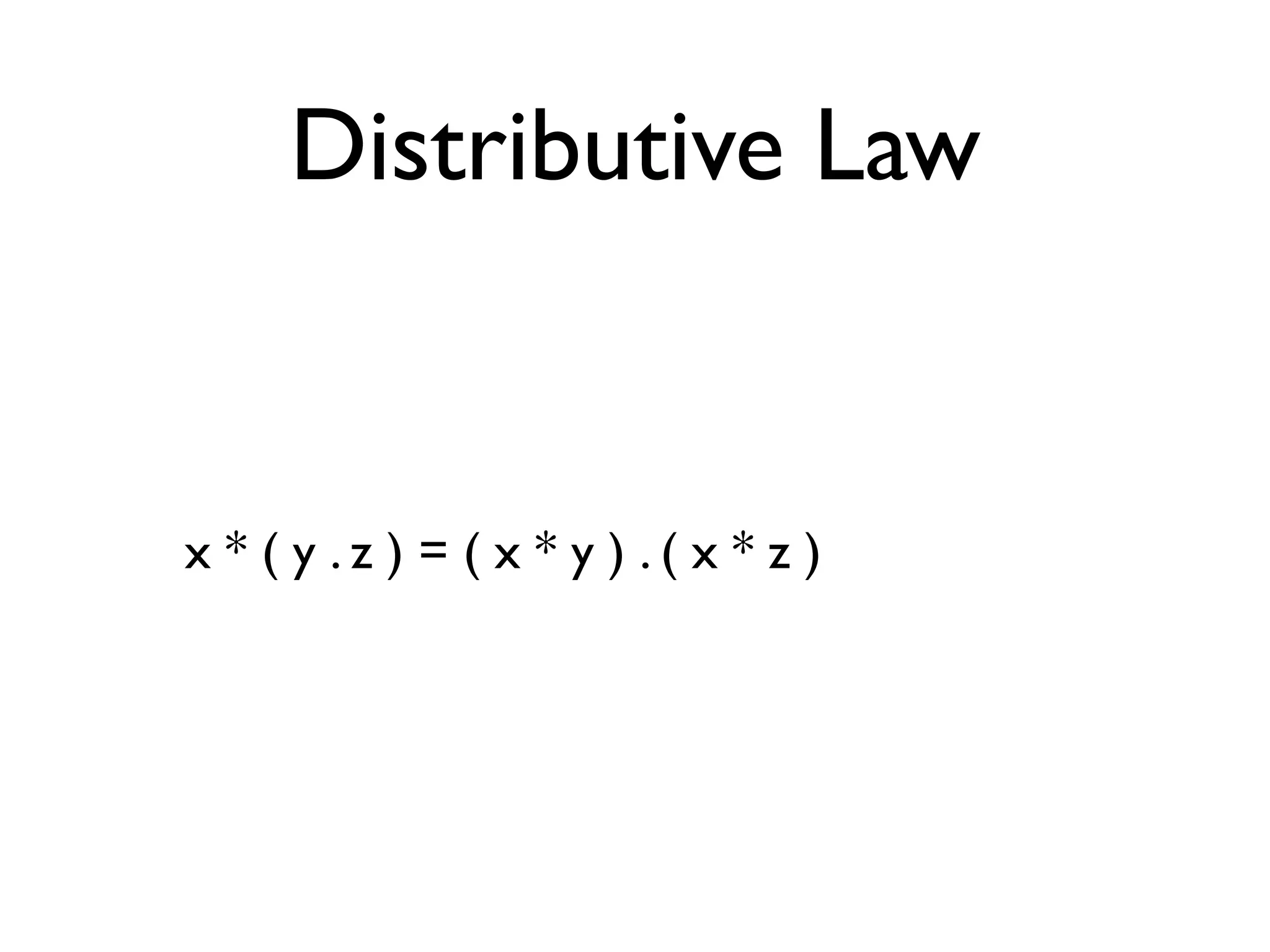

35. Distributive Law
x * ( y . z ) = ( x * y ) . ( x * z )

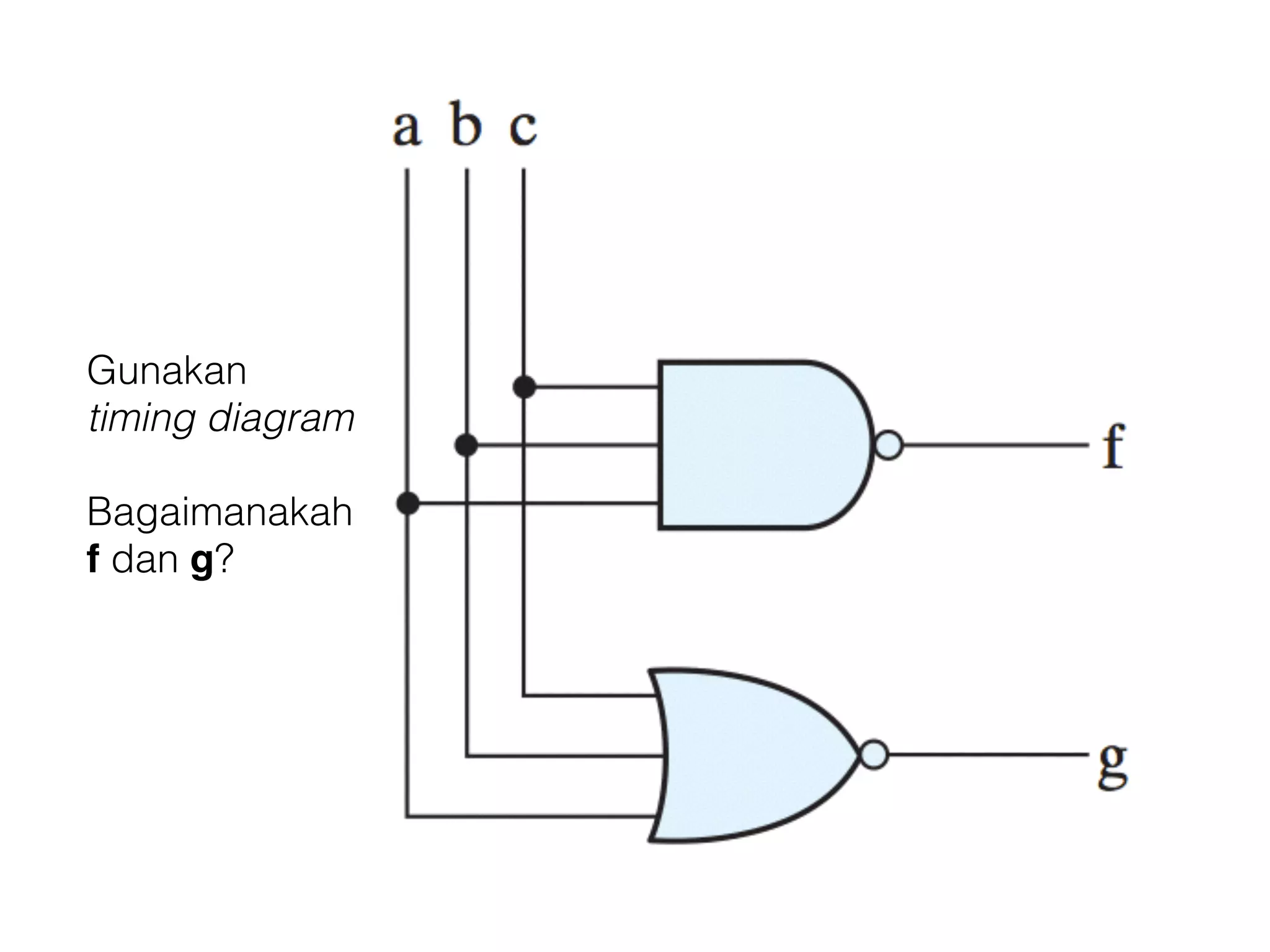

36. Gunakan
timing diagram
!
Bagaimanakah
f dan g?

37. Gunakan
timing diagram
!
Bagaimanakah
f dan g?

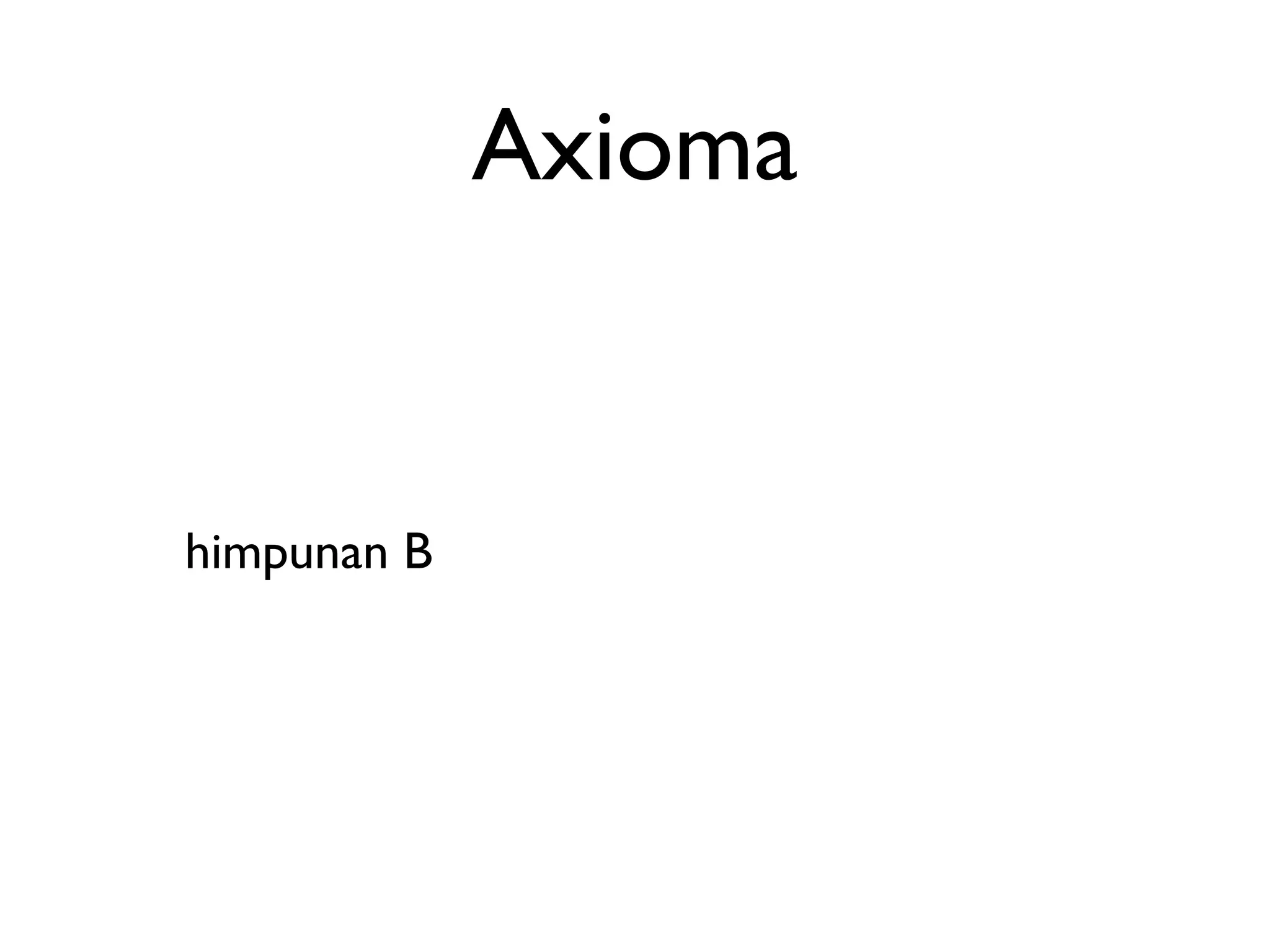

38. Axioma
himpunan B

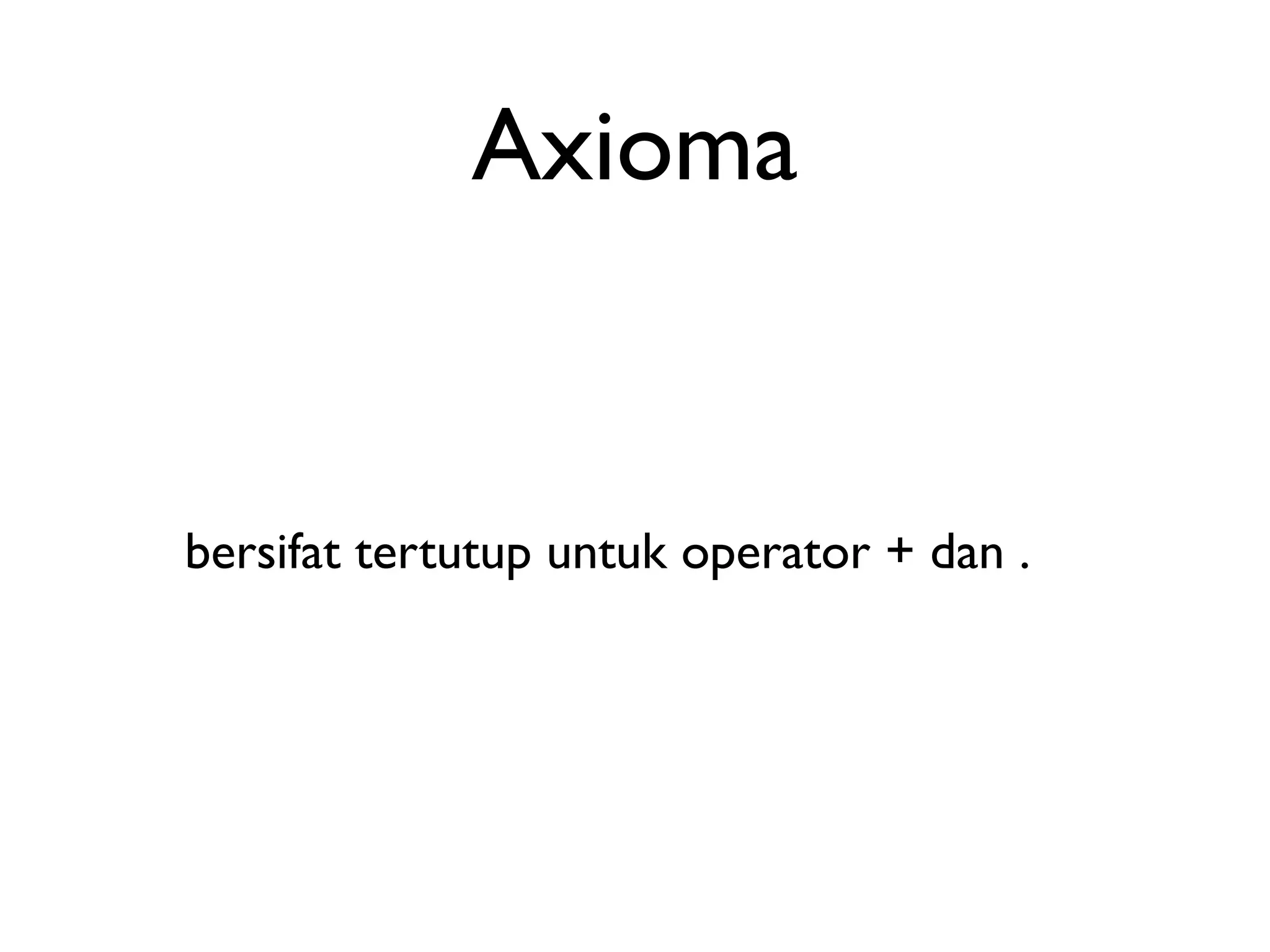

39. Axioma
bersifat tertutup untuk operator + dan .

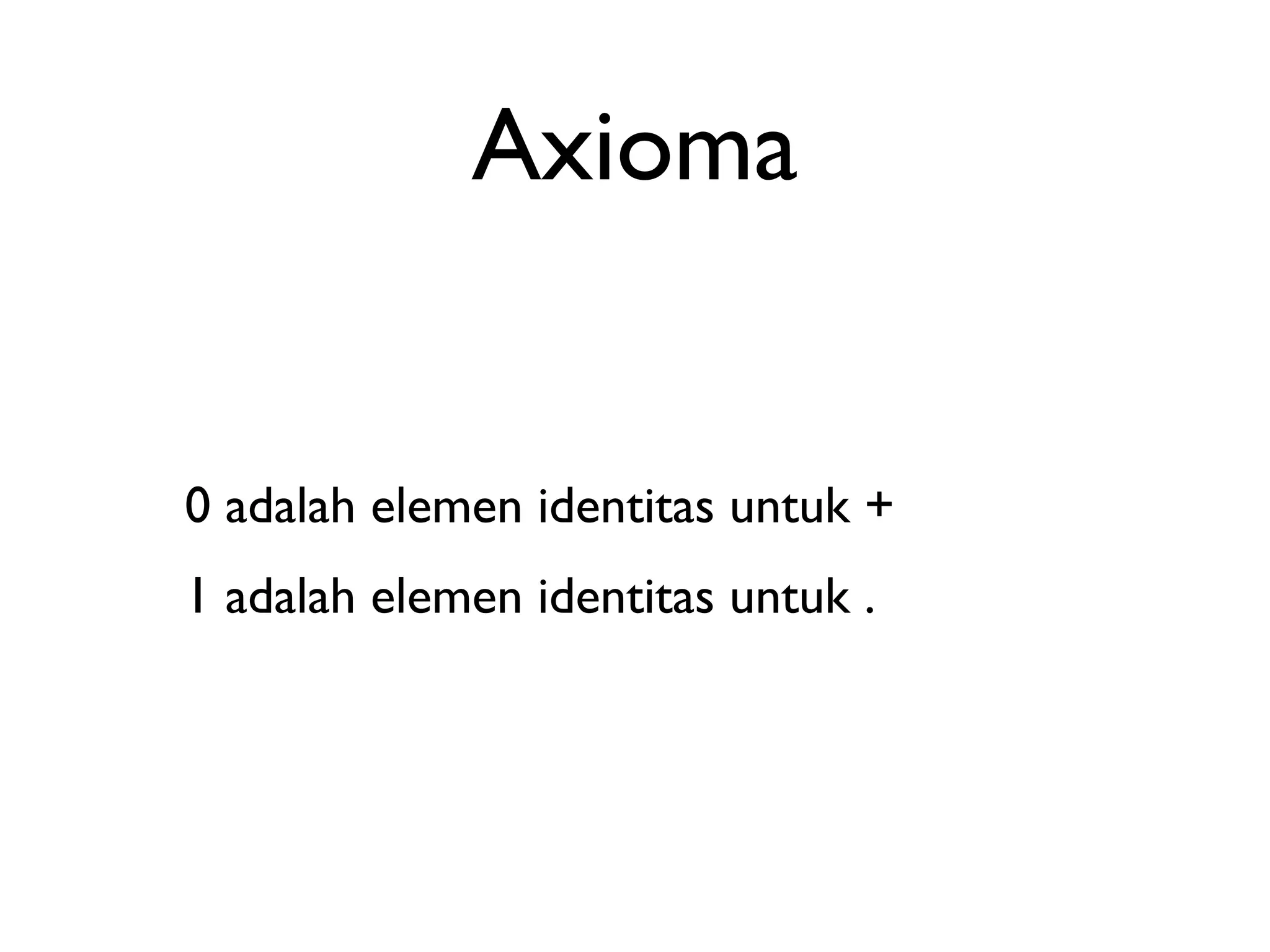

40. Axioma
0 adalah elemen identitas untuk +
1 adalah elemen identitas untuk .

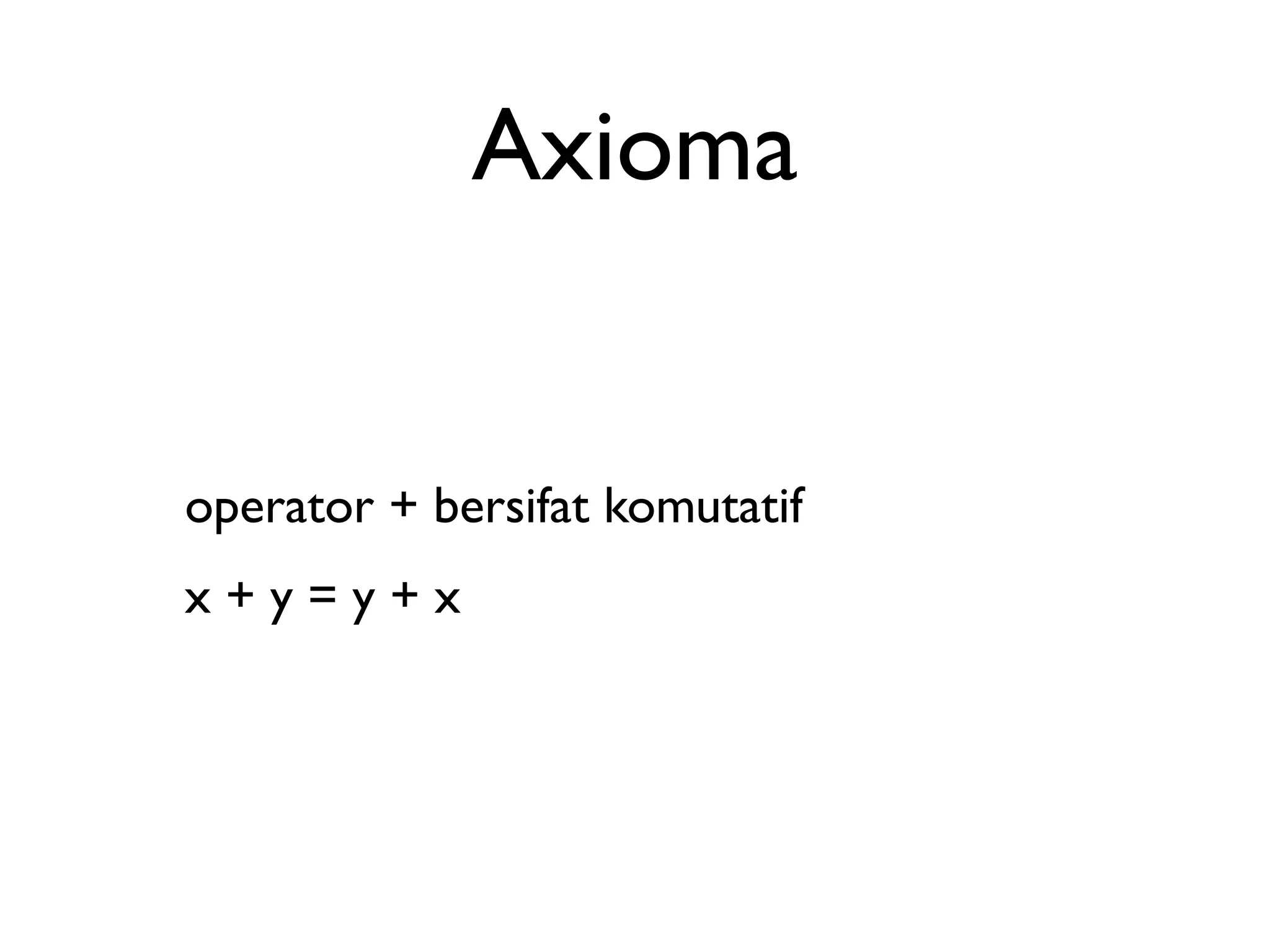

41. Axioma
operator + bersifat komutatif
x + y = y + x

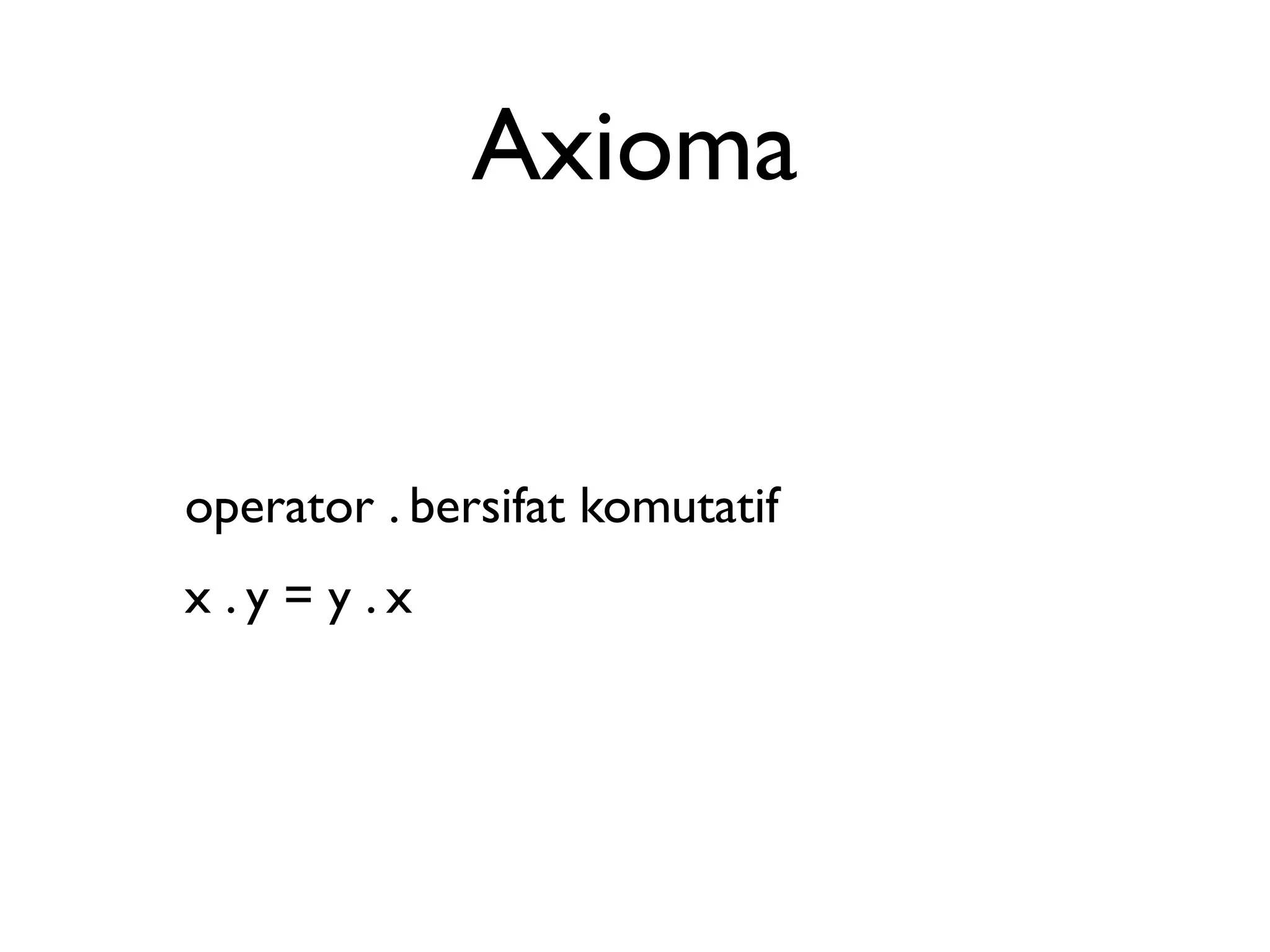

42. Axioma
operator . bersifat komutatif
x . y = y . x

43. Axioma
operator + bersifat distributif
x . ( y + z ) = ( x . y ) + ( x . z )

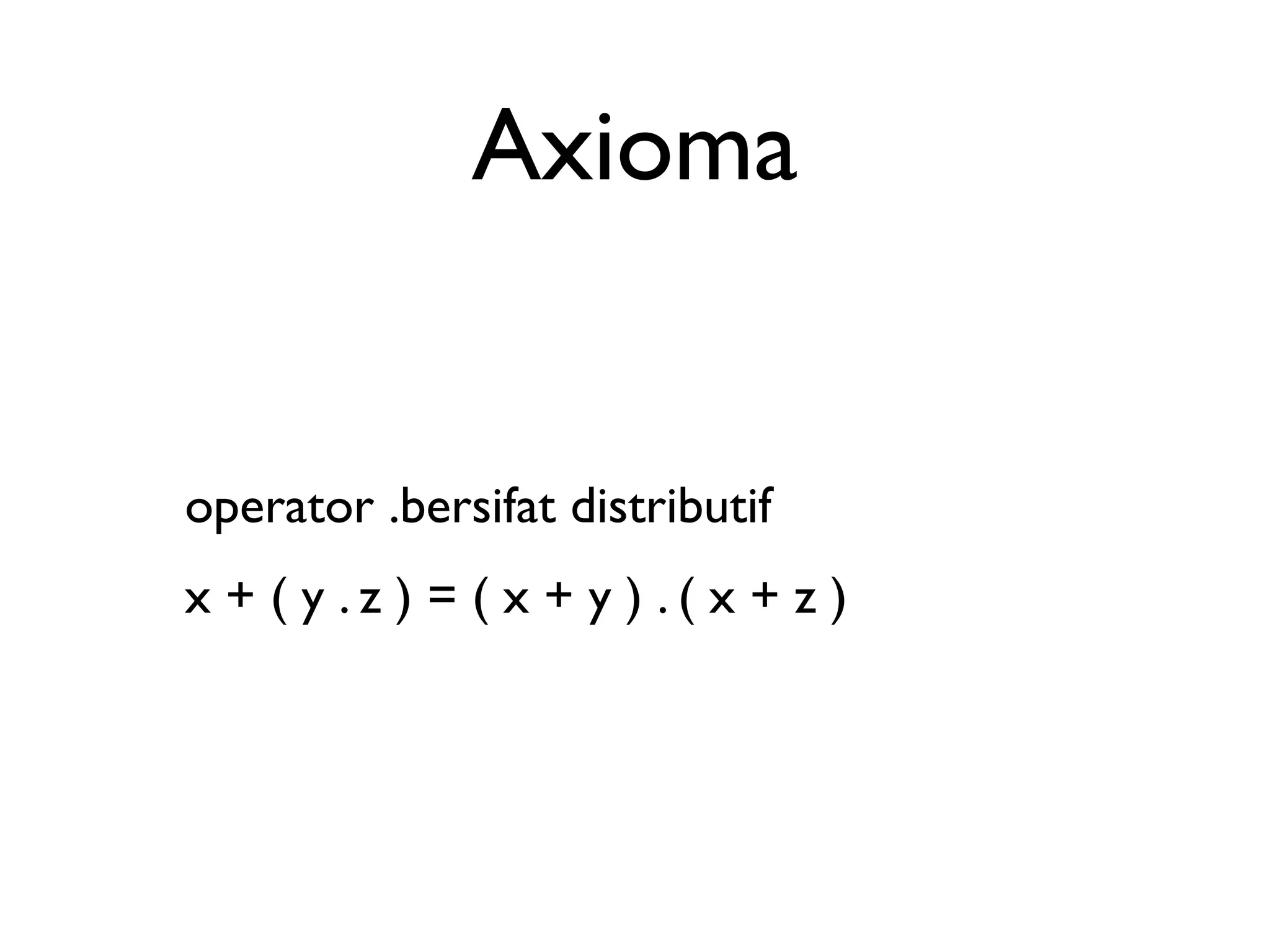

44. Axioma
operator .bersifat distributif
x + ( y . z ) = ( x + y ) . ( x + z )

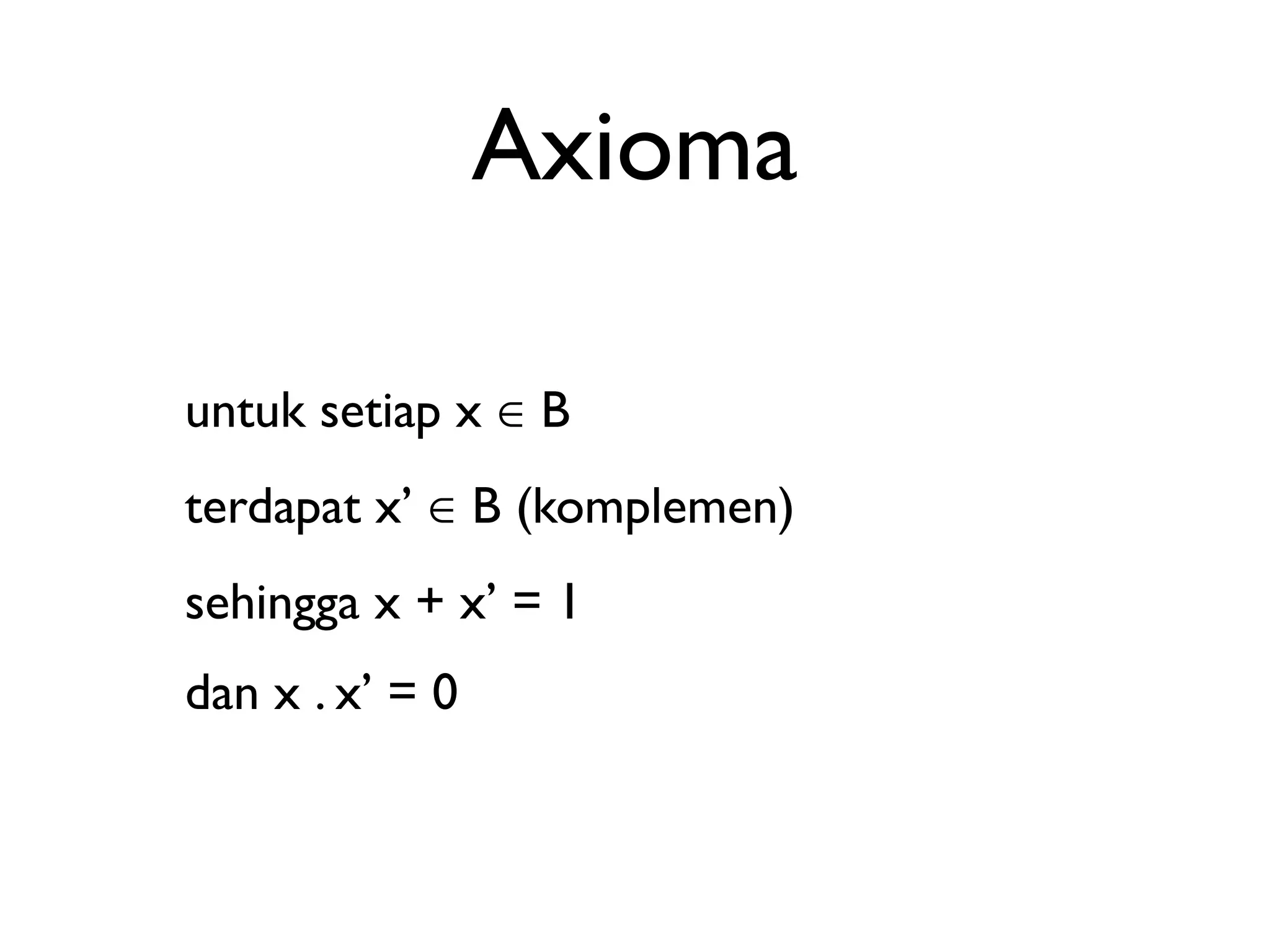

45. Axioma
untuk setiap x ∈ B
terdapat x’ ∈ B (komplemen)
sehingga x + x’ = 1
dan x . x’ = 0

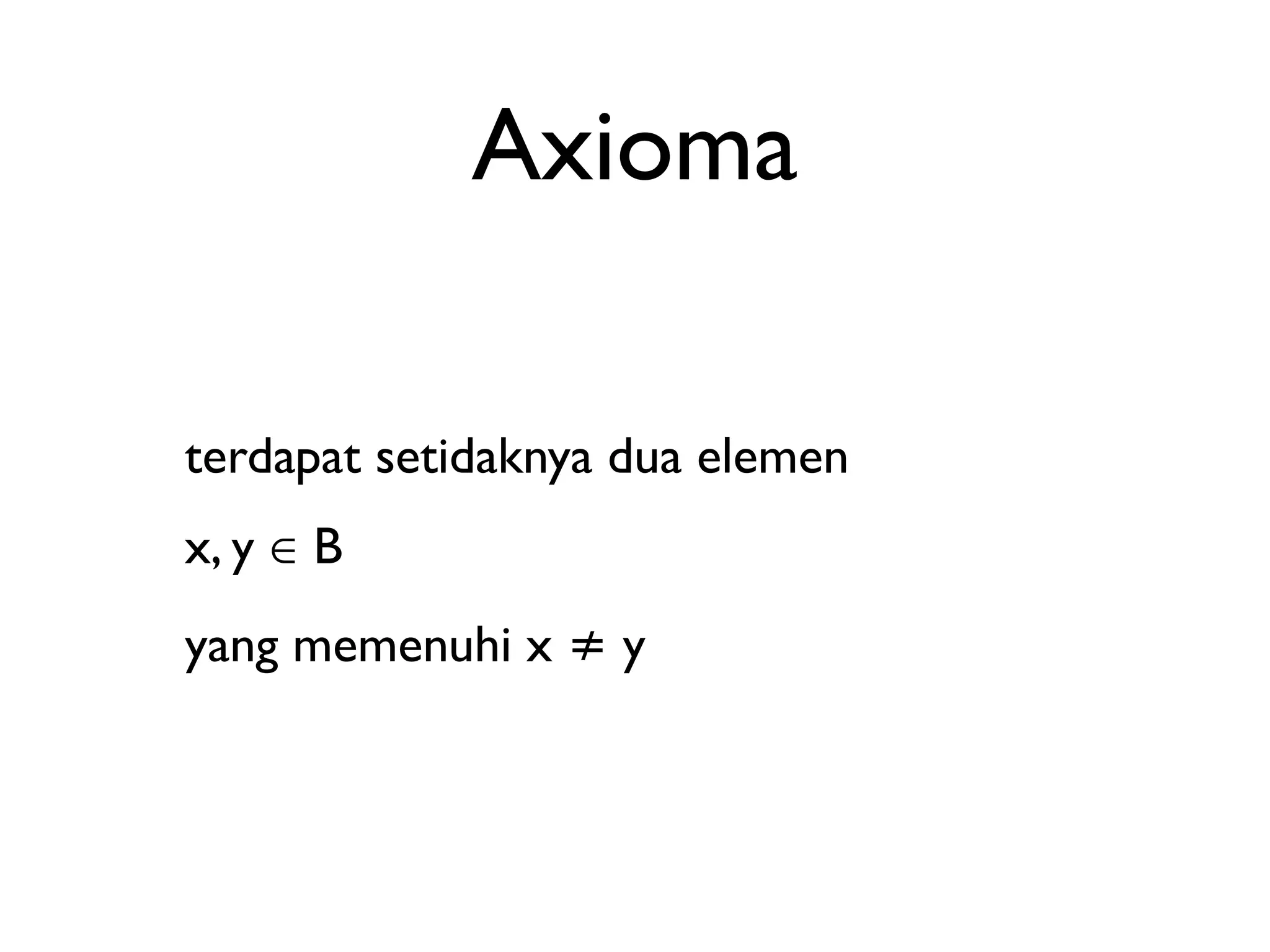

46. Axioma
terdapat setidaknya dua elemen
x, y ∈ B
yang memenuhi x ≠ y

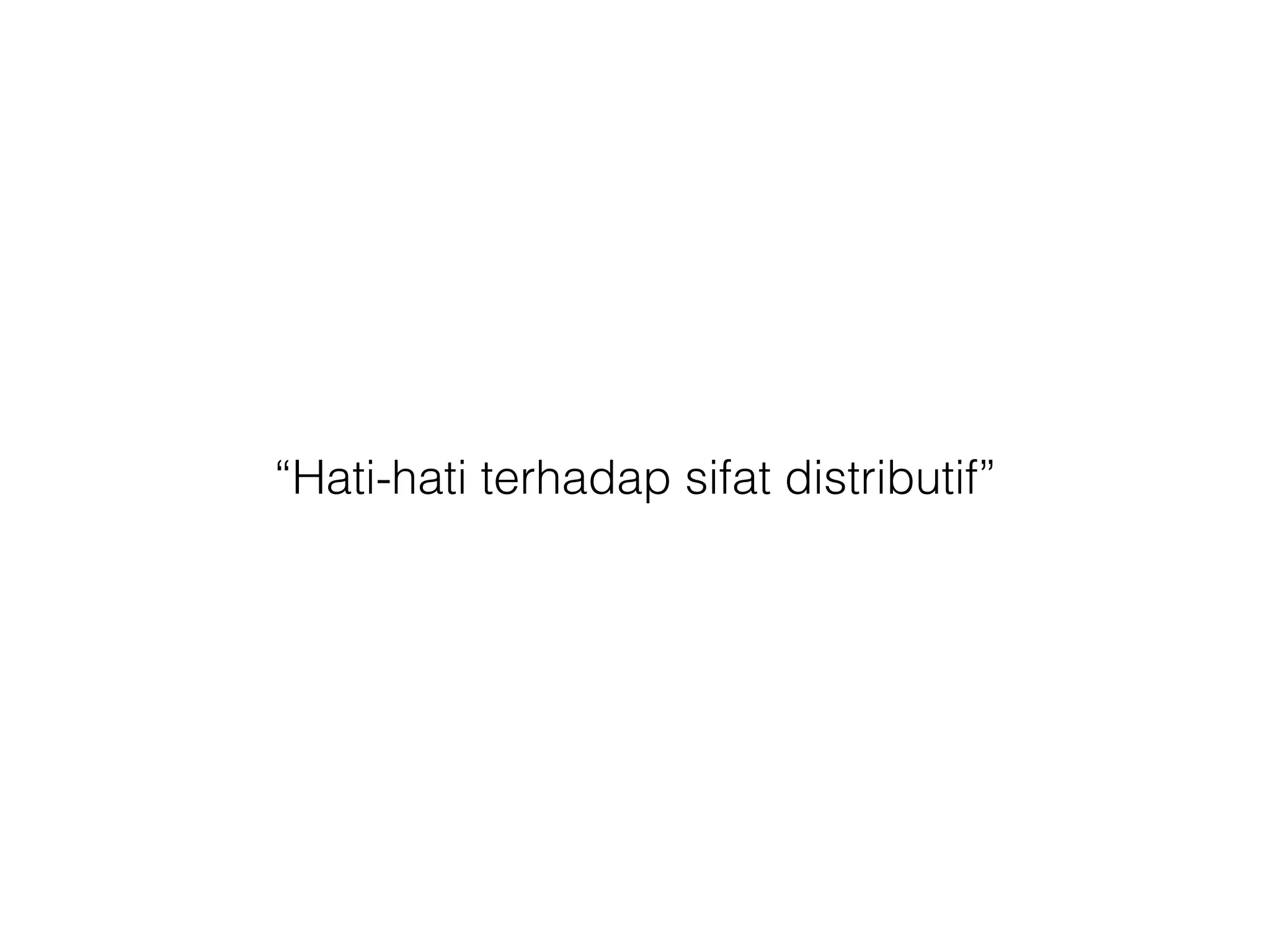

47. “Hati-hati terhadap sifat distributif”

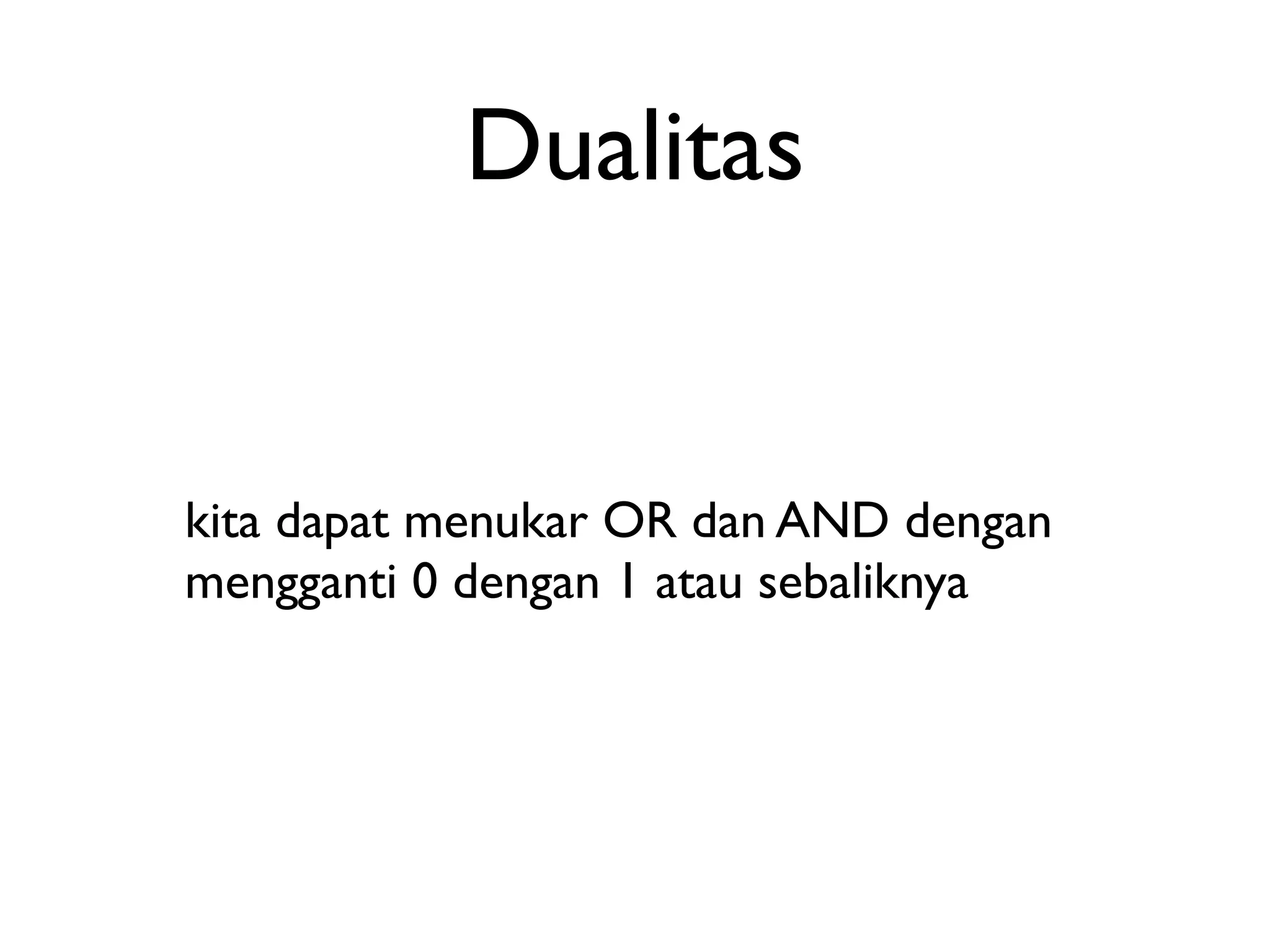

48. Dualitas
kita dapat menukar OR dan AND dengan
mengganti 0 dengan 1 atau sebaliknya

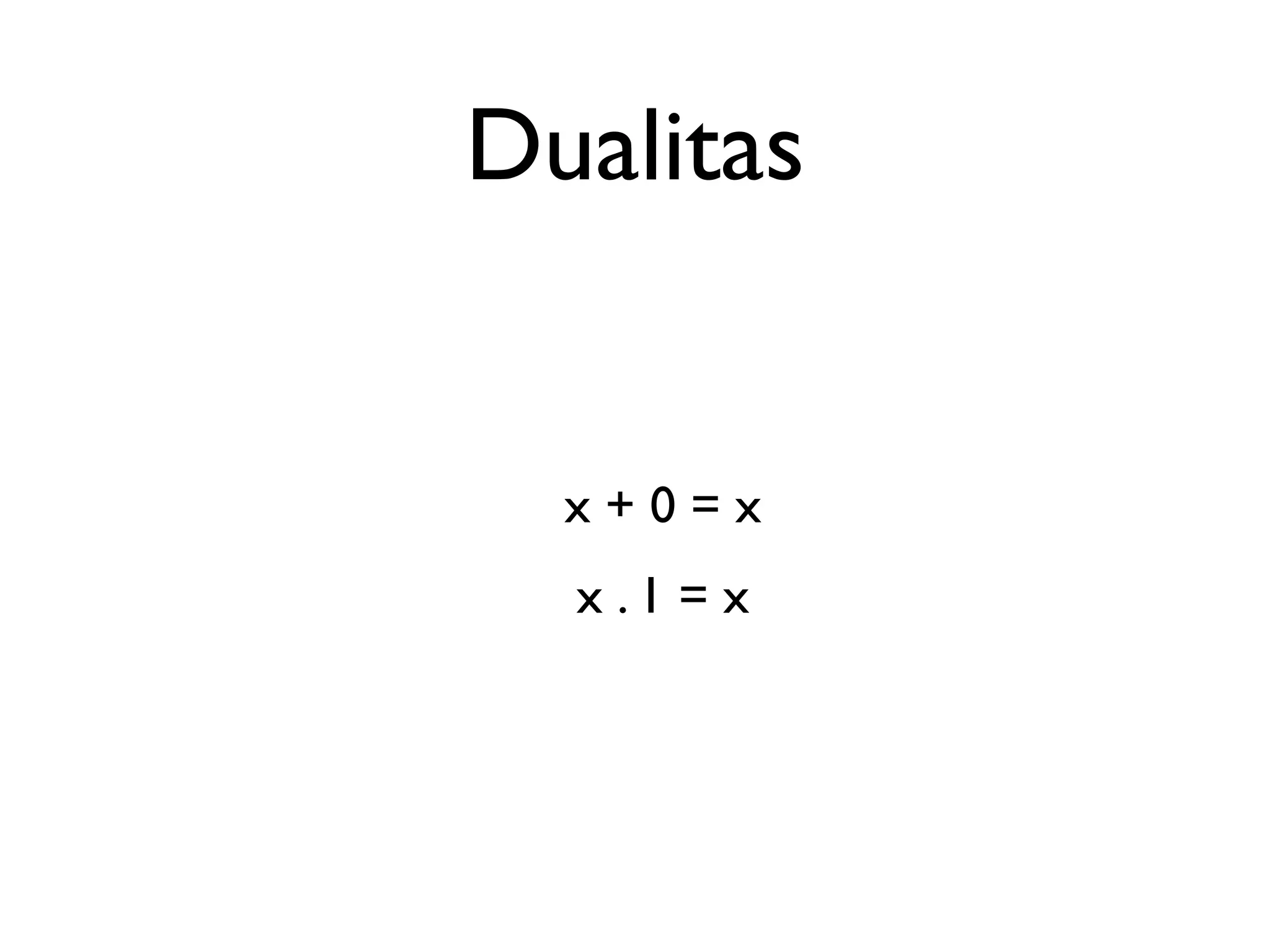

49. Dualitas
x + 0 = x
x . 1 = x

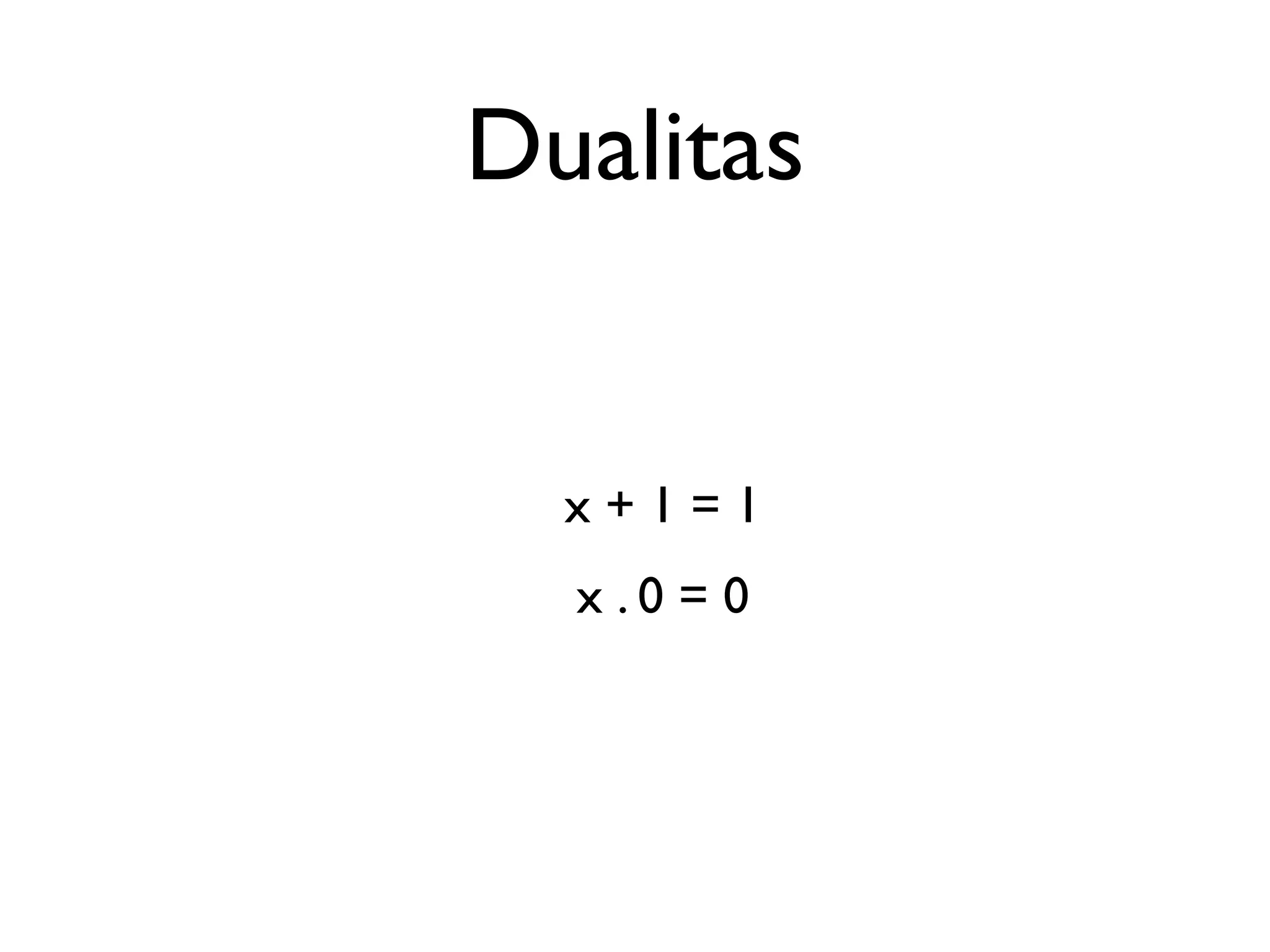

50. Dualitas
x + 1 = 1
x . 0 = 0

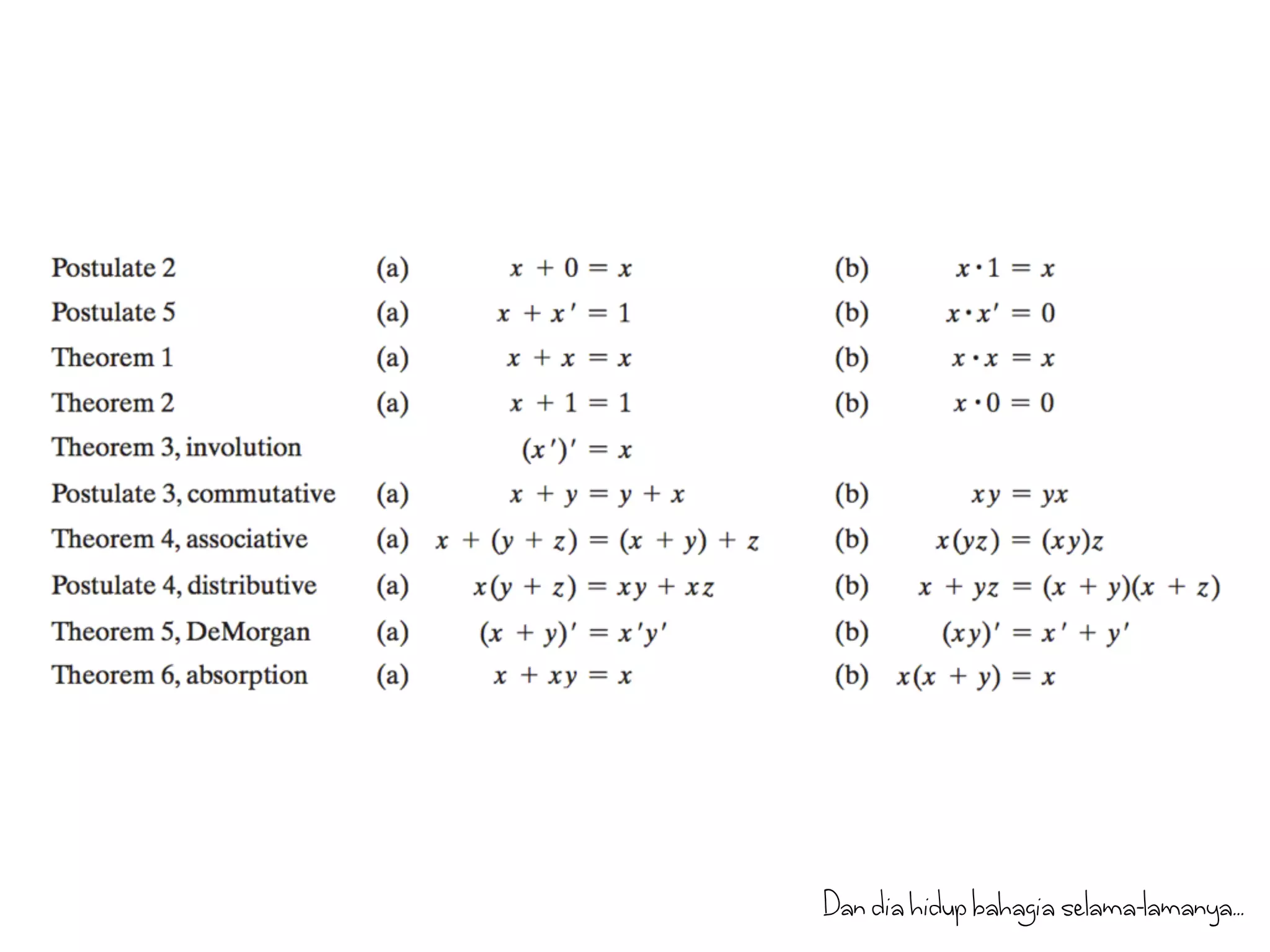

51. Dan dia hidup bahagia selama-lamanya...

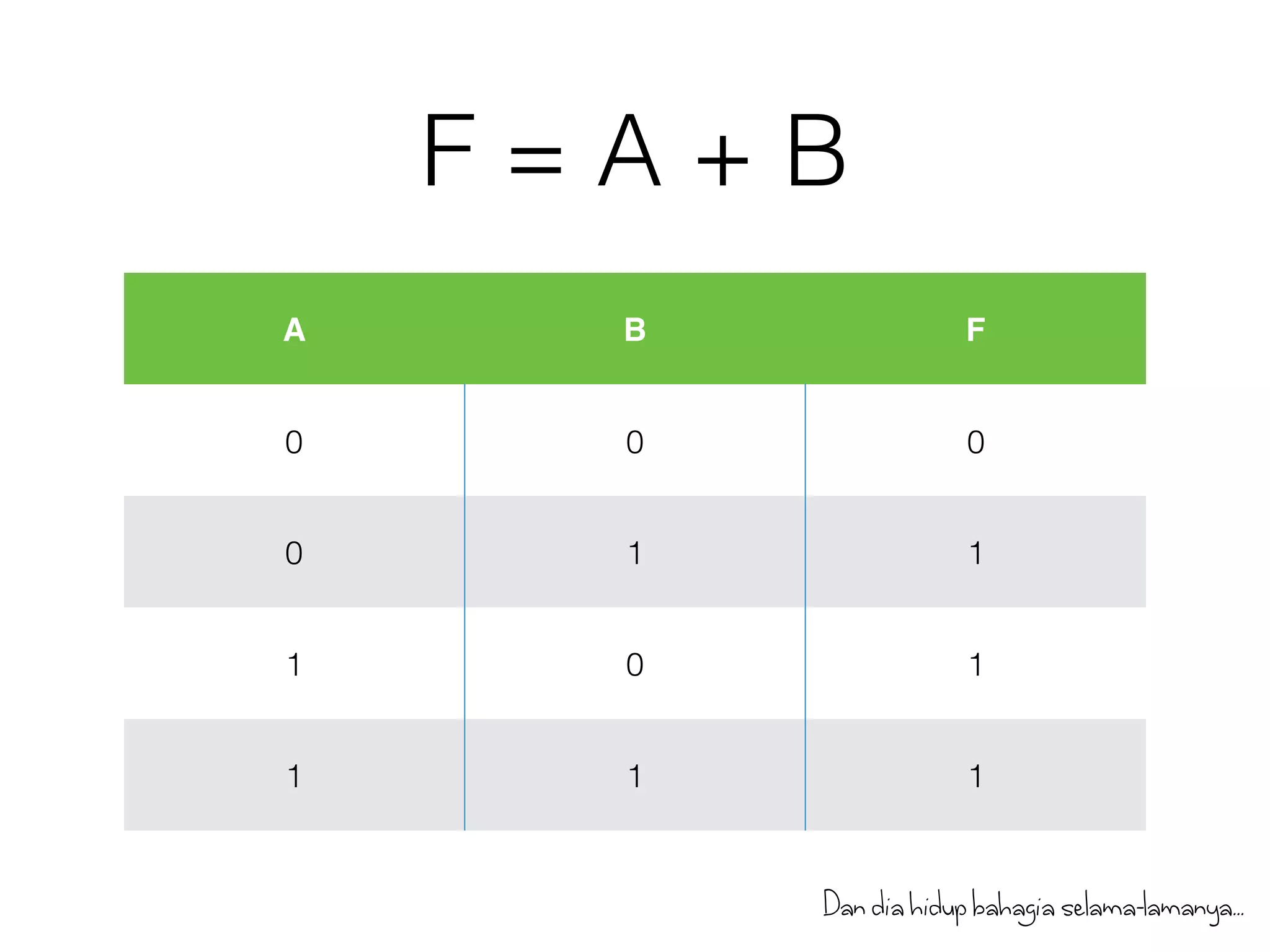

52. F = A + B
A B F
0 0 0
0 1 1
1 0 1
1 1 1
Dan dia hidup bahagia selama-lamanya...

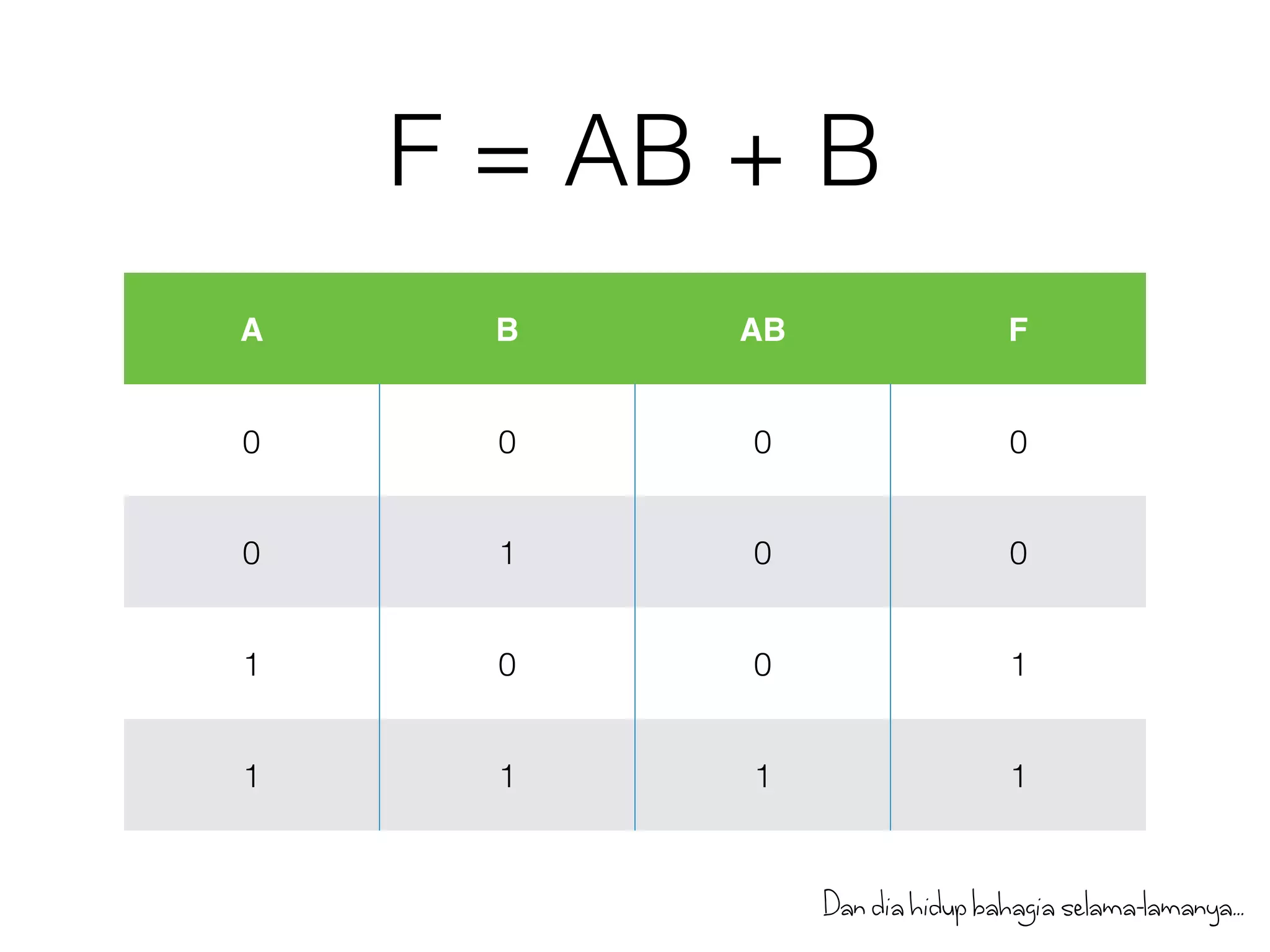

53. F = AB + B
A B AB F
0 0 0 0
0 1 0 0
1 0 0 1
1 1 1 1
Dan dia hidup bahagia selama-lamanya...

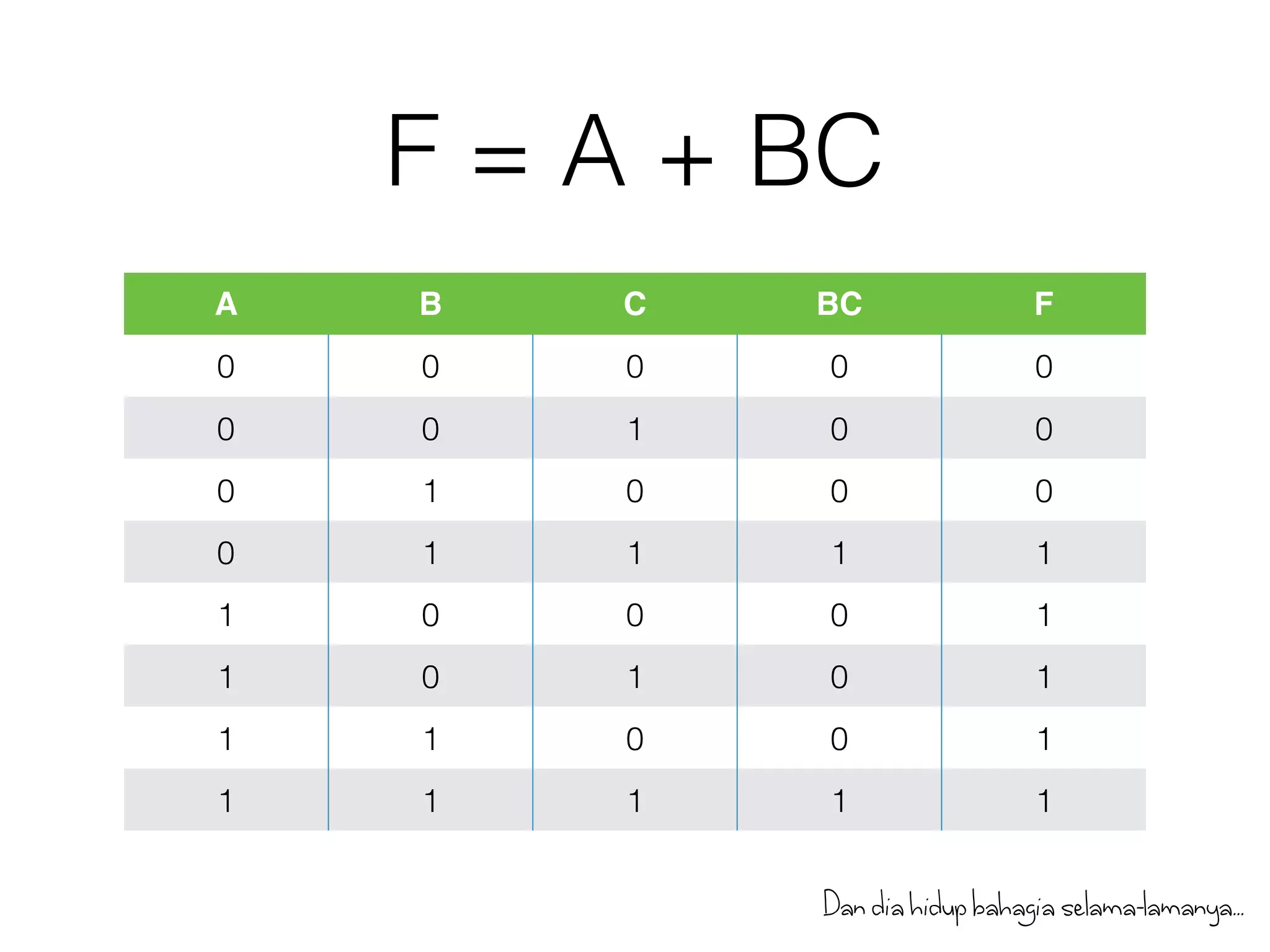

54. F = A + BC
A B C BC F
0 0 0 0 0
0 0 1 0 0
0 1 0 0 0
0 1 1 1 1
1 0 0 0 1
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1
Dan dia hidup bahagia selama-lamanya...

55. “Type a quote here.”
–Johnny Appleseed
Dan dia hidup bahagia selama-lamanya...

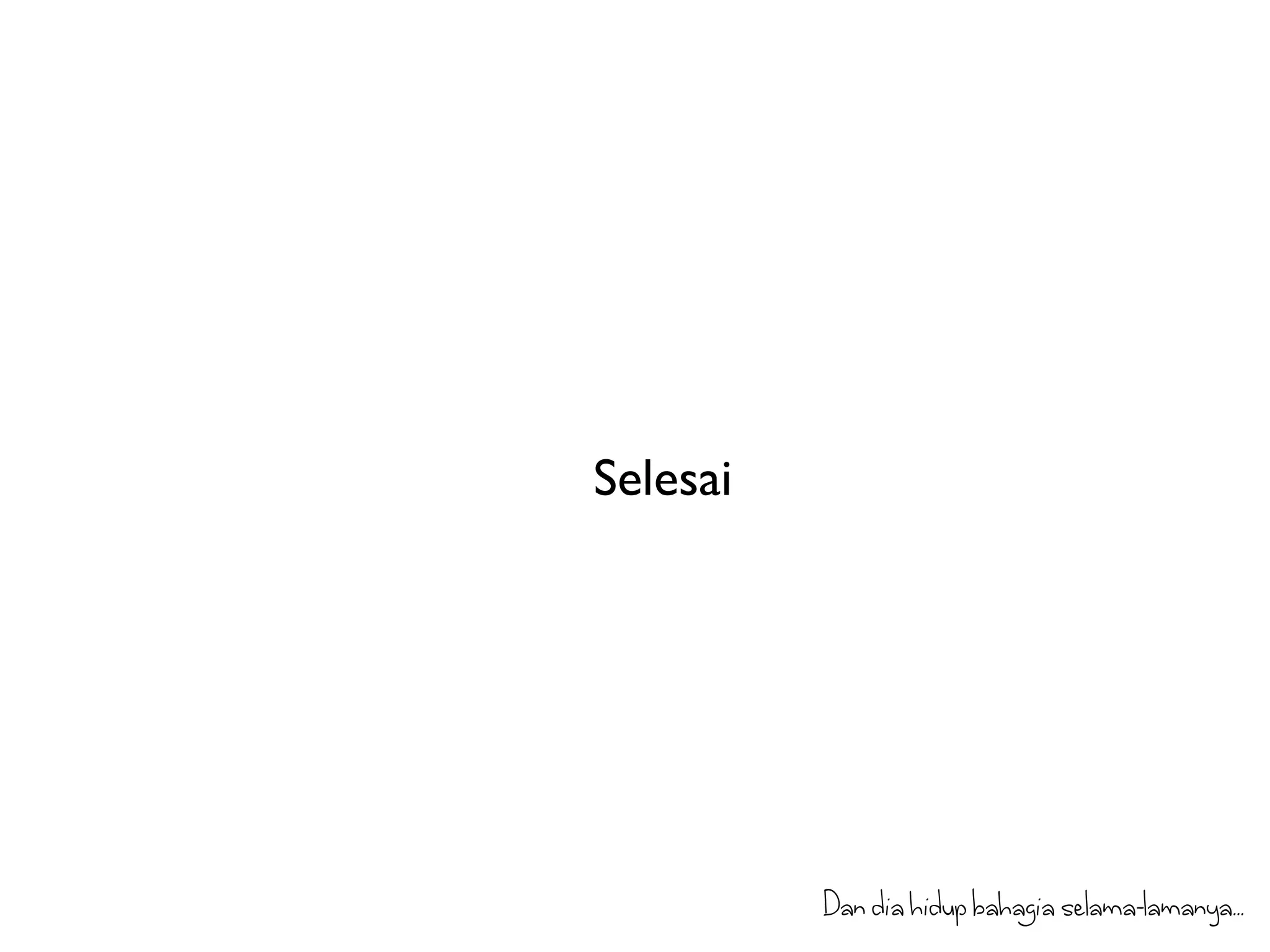

56. Selesai
