AKTUATOR LISTRIK
Oleh :
Pamor Gunoto, MT
TEKNIK ELEKTRO
UNIVERSITAS RIAU KEPULAUAN
BATAM
Aktuator Sistem Listrik
• Beberapa sistem listrik yang digunakan sebagai
aktuasi pengaturan adalah
1. Peralatan Pensaklaran (switching device)
Saklar Mekanik : relay, kontaktor
Saklar solid state : dioda, thyristor,&
transistor
2. Peralatan Selenoid
3. Sistem Motor (motor AC, motor DC, motor
Stepper, motor Servo)
Apa itu Aktuator
Adalah perangkat elektromekanik yang
menghasilkan daya gerakan
• Ada beberapa jenis Aktuator :
1. Aktuator tenaga elektris, biasanya mudah
diatur dan mempunyai torsi kecil sampai
sedang
Misalnya : DC Motor, Motor Stepper, Motor
DC Brushles, Motor DC Servo
2. Aktuator tenaga hidrolis, biasanya sukar
dikontrol dan mempunyai torsi besar
3. Aktuator Pneumatik, biasanya sukar
dikendalikan dan mempunyai torsi yang besar
Jenis Aktuator Elektris
• Solenoid
• Relay
• Motor stepper
• Motor DC
• Motor Servo
• Brushless DC-motors
• Motor Induksi

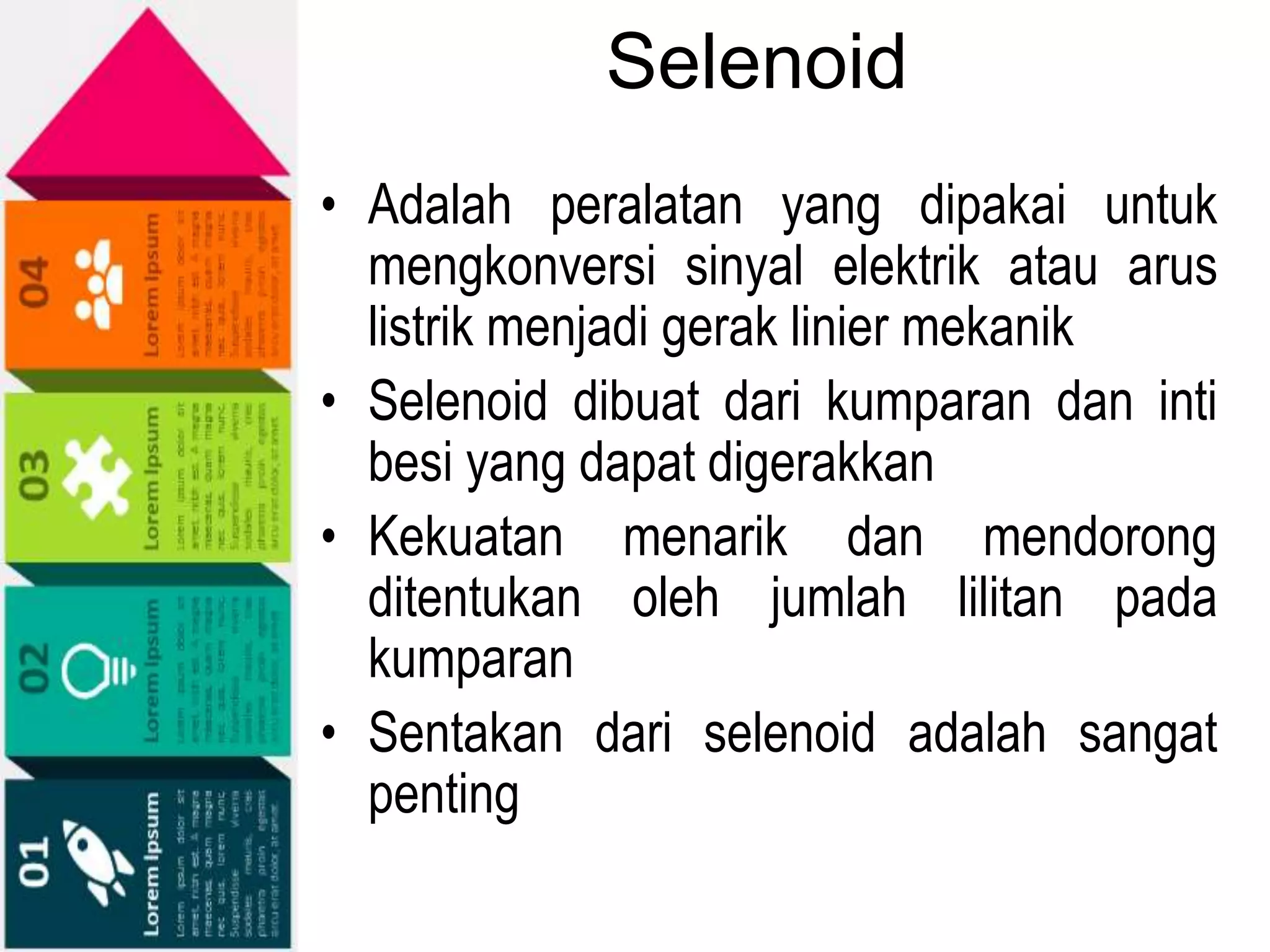

Selenoid
• Adalah peralatan yang dipakai untuk
mengkonversi sinyal elektrik atau arus
listrik menjadi gerak linier mekanik
• Selenoid dibuat dari kumparan dan inti
besi yang dapat digerakkan
• Kekuatan menarik dan mendorong
ditentukan oleh jumlah lilitan pada
kumparan
• Sentakan dari selenoid adalah sangat
penting
Selenoid

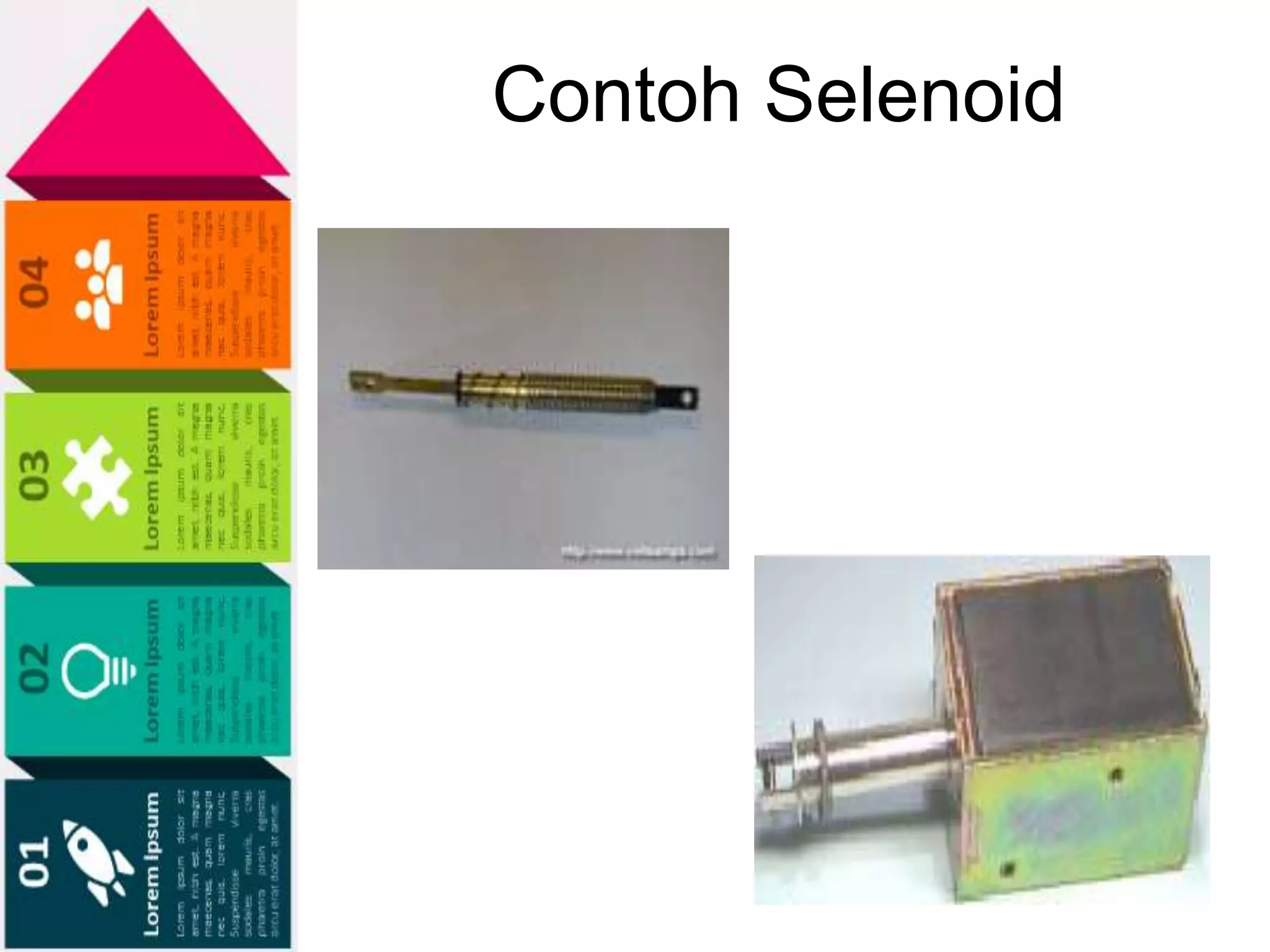

Contoh Selenoid
Driver Selenoid
Sistem Kontrol yaitu ON-OFF
Relay
• Adalah peralatan yang digunakan sebagai
penghubung aliran listrik (arus yang lebih
besar) secara otomatis
• Dioperasikan dengan listrik dan secara
mekanis mengontrol penghubungan rangkaian
listrik
• Bekerja berdasarkan pembentukan
elektromagnet yang menggerakkan
elektromekanis penghubung dari dua atau lebih
titik penghubung (konektor) rangkaian sehingga
dapat menghasilkan kondisi kontak ON atau
kontak OFF atau kombinasi dari keduanya.
Relay

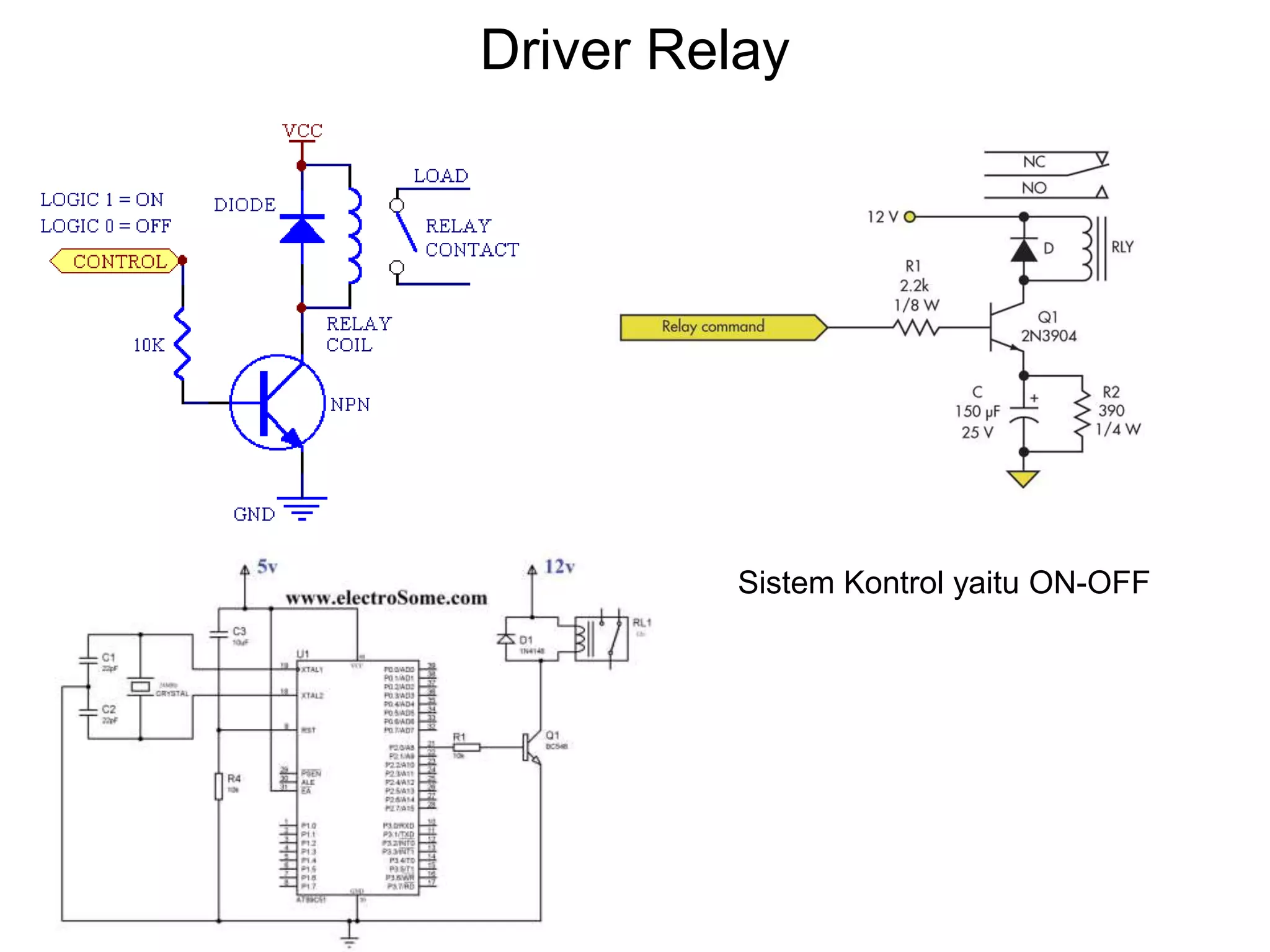

Driver Relay
Sistem Kontrol yaitu ON-OFF

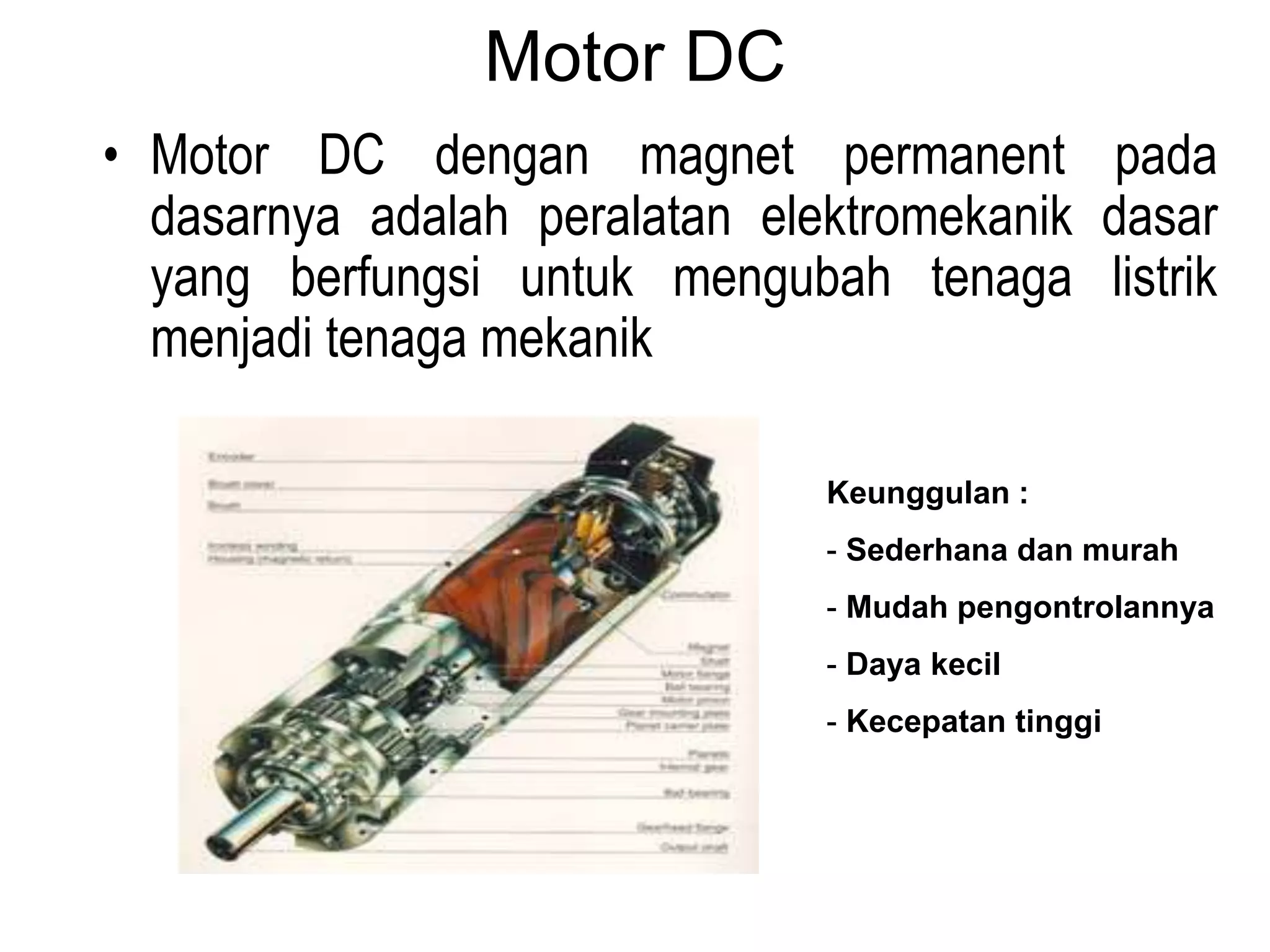

Motor DC
• Motor DC dengan magnet permanent pada
dasarnya adalah peralatan elektromekanik dasar
yang berfungsi untuk mengubah tenaga listrik
menjadi tenaga mekanik
Keunggulan :
- Sederhana dan murah
- Mudah pengontrolannya
- Daya kecil
- Kecepatan tinggi

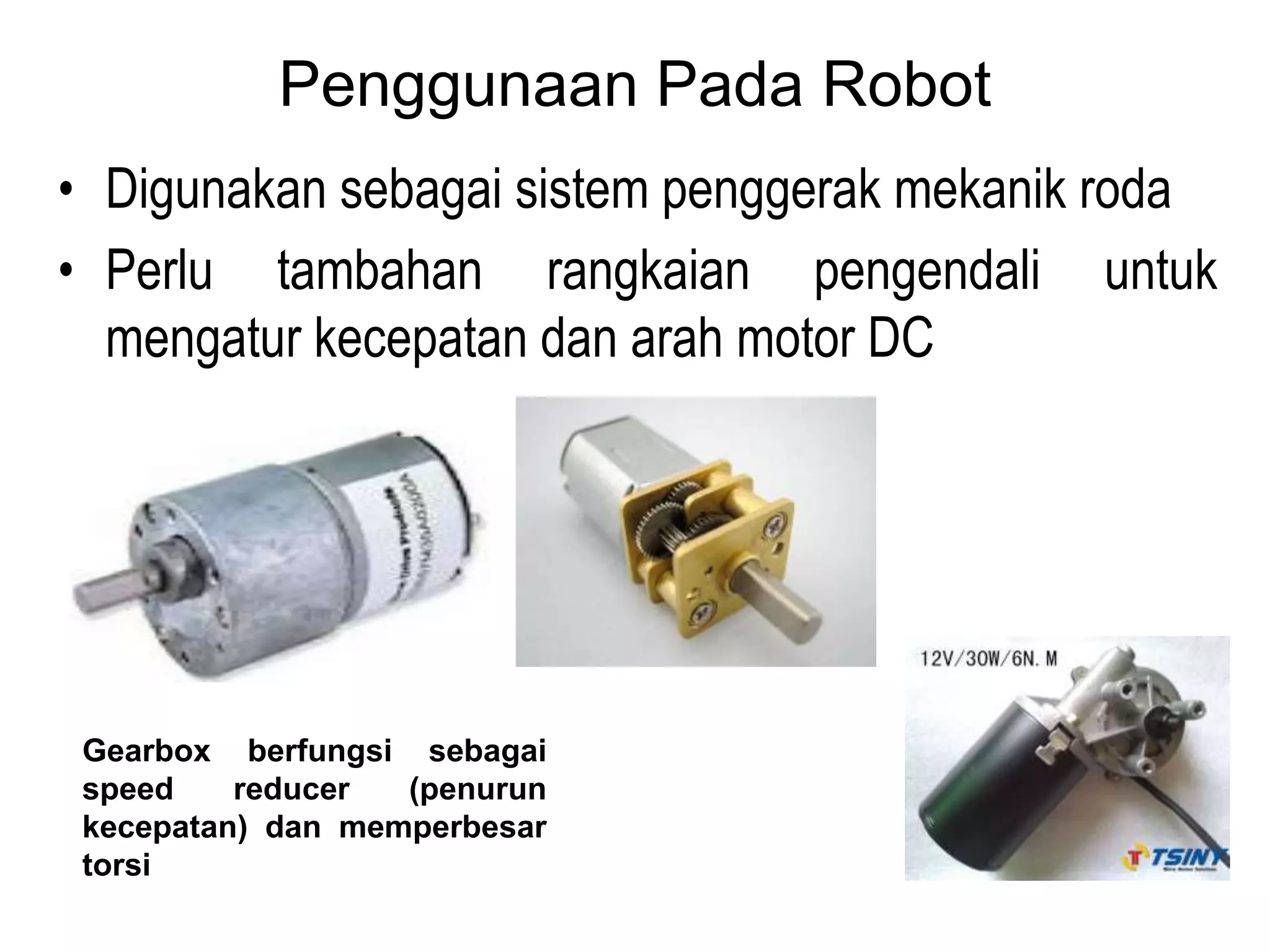

Penggunaan Pada Robot
• Digunakan sebagai sistem penggerak mekanik roda
• Perlu tambahan rangkaian pengendali untuk
mengatur kecepatan dan arah motor DC
Gearbox berfungsi sebagai
speed reducer (penurun
kecepatan) dan memperbesar
torsi
Pengaturan Motor DC
• Arah Motor DC
1. Merubah poralitas tegangan (+ dan - )
2. Menggunakan saklar manual untuk mengubah arah
arus yang masuk ke motor DC
3. Menggunakan saklar mekanik tipe DPDT
Kelemahan
-Lambat
- Sulit
dihubungkan ke
mikrokontroller

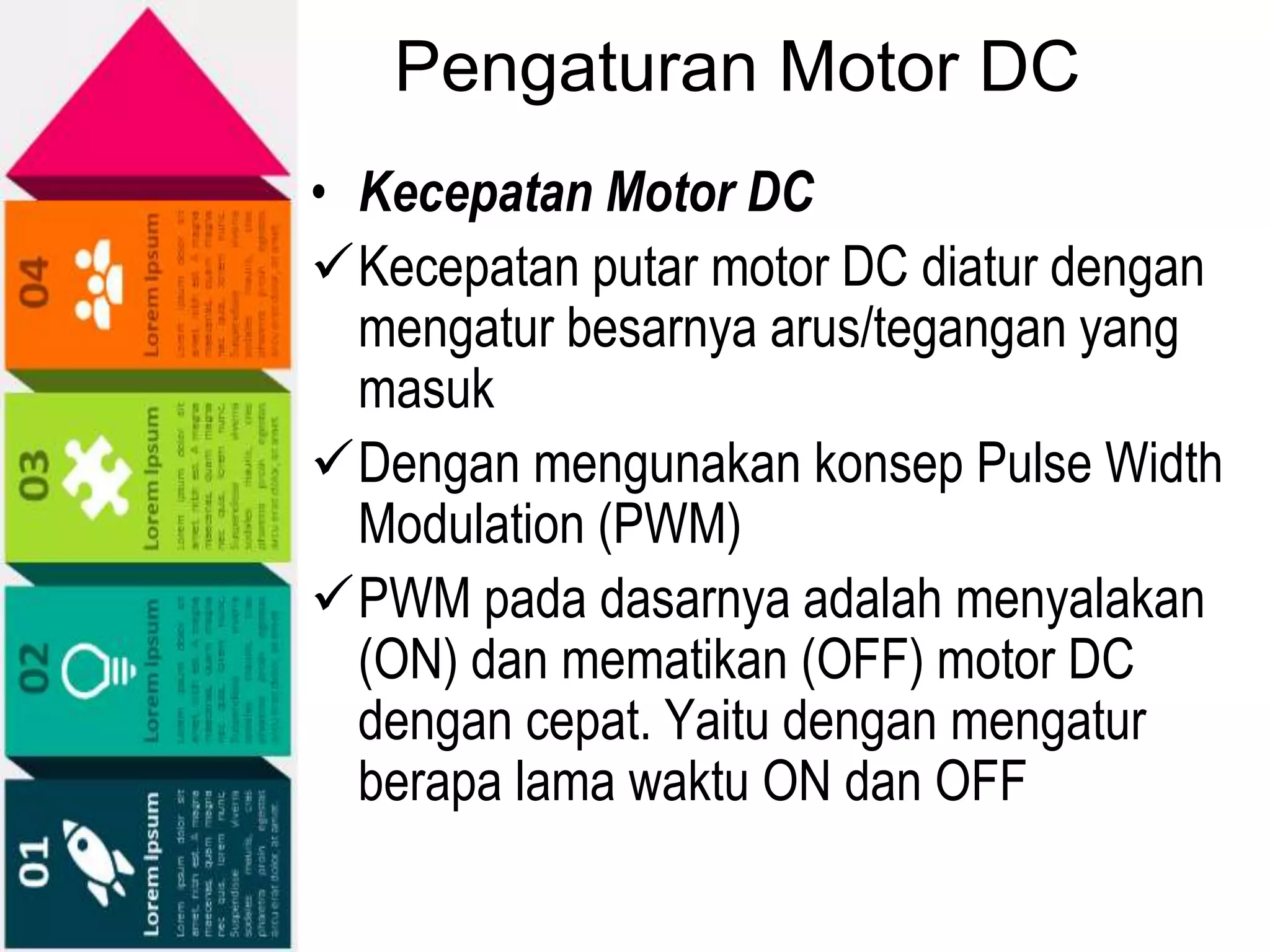

Pengaturan Motor DC
• Kecepatan Motor DC
Kecepatan putar motor DC diatur dengan
mengatur besarnya arus/tegangan yang
masuk
Dengan mengunakan konsep Pulse Width
Modulation (PWM)
PWM pada dasarnya adalah menyalakan
(ON) dan mematikan (OFF) motor DC
dengan cepat. Yaitu dengan mengatur
berapa lama waktu ON dan OFF

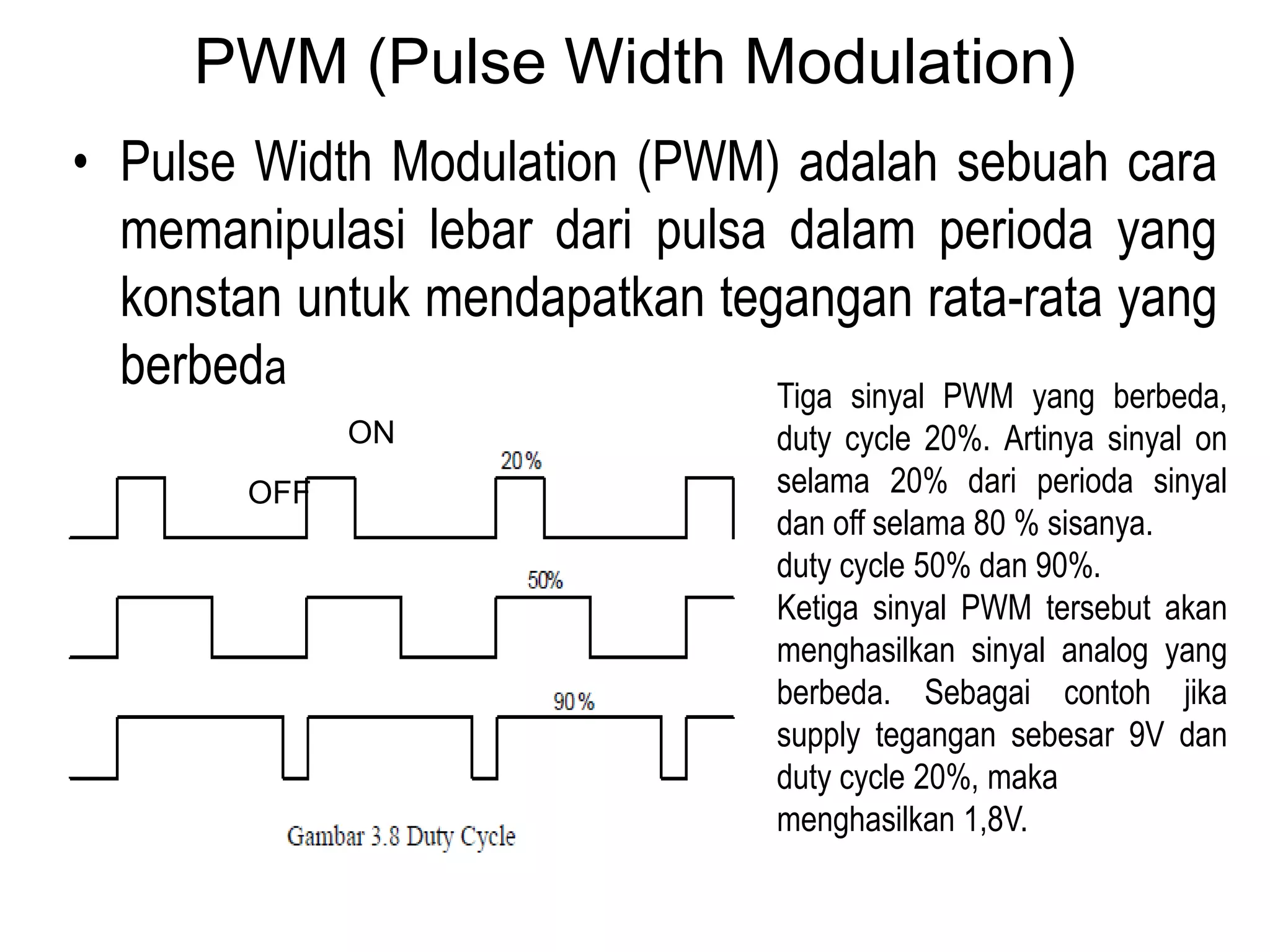

PWM (Pulse Width Modulation)
• Pulse Width Modulation (PWM) adalah sebuah cara
memanipulasi lebar dari pulsa dalam perioda yang
konstan untuk mendapatkan tegangan rata-rata yang
berbeda Tiga sinyal PWM yang berbeda,
duty cycle 20%. Artinya sinyal on
selama 20% dari perioda sinyal
dan off selama 80 % sisanya.
duty cycle 50% dan 90%.
Ketiga sinyal PWM tersebut akan
menghasilkan sinyal analog yang
berbeda. Sebagai contoh jika
supply tegangan sebesar 9V dan
duty cycle 20%, maka
menghasilkan 1,8V.
OFF
ON
PWM

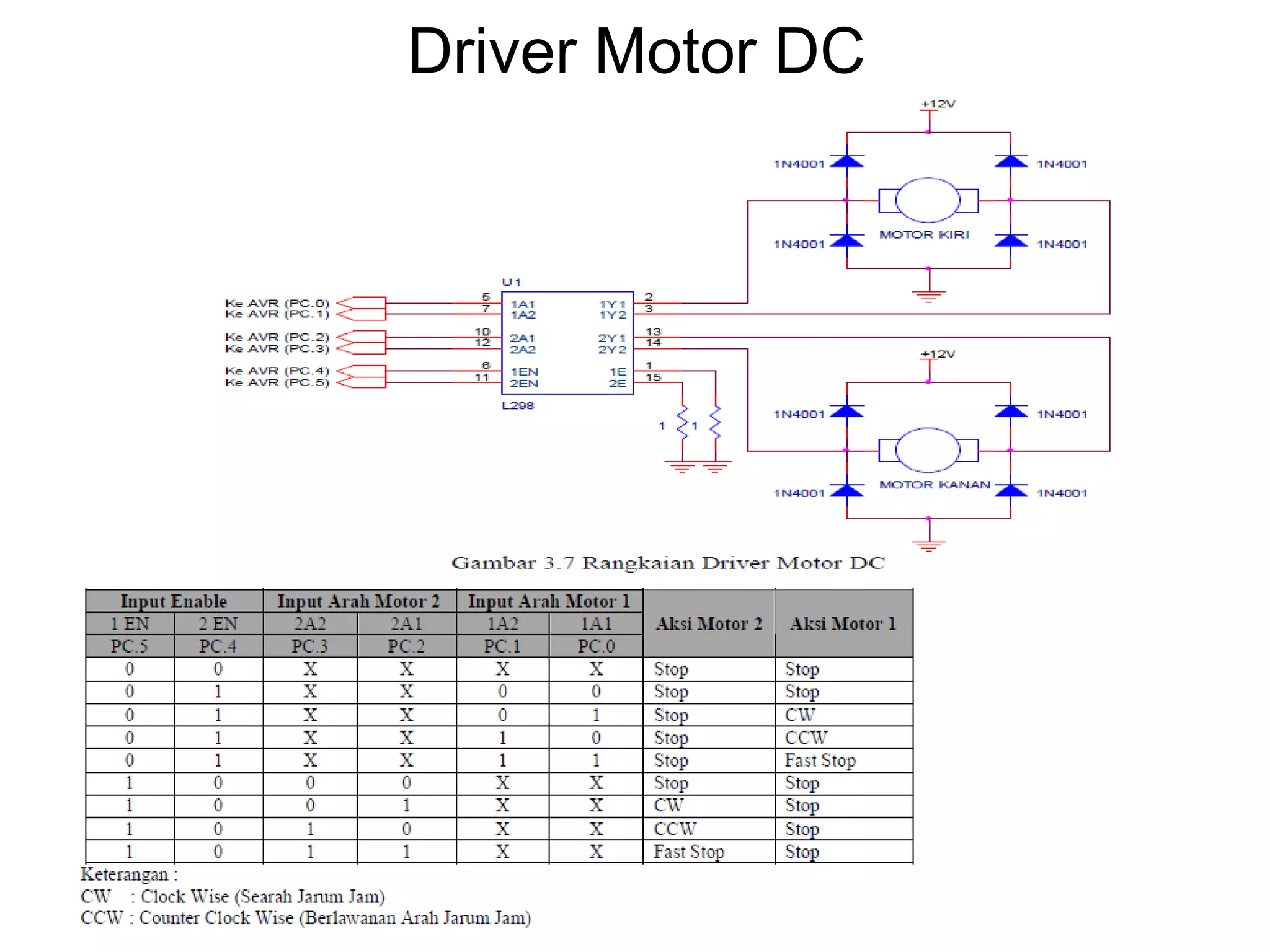

Driver Motor DC
Driver Motor DC

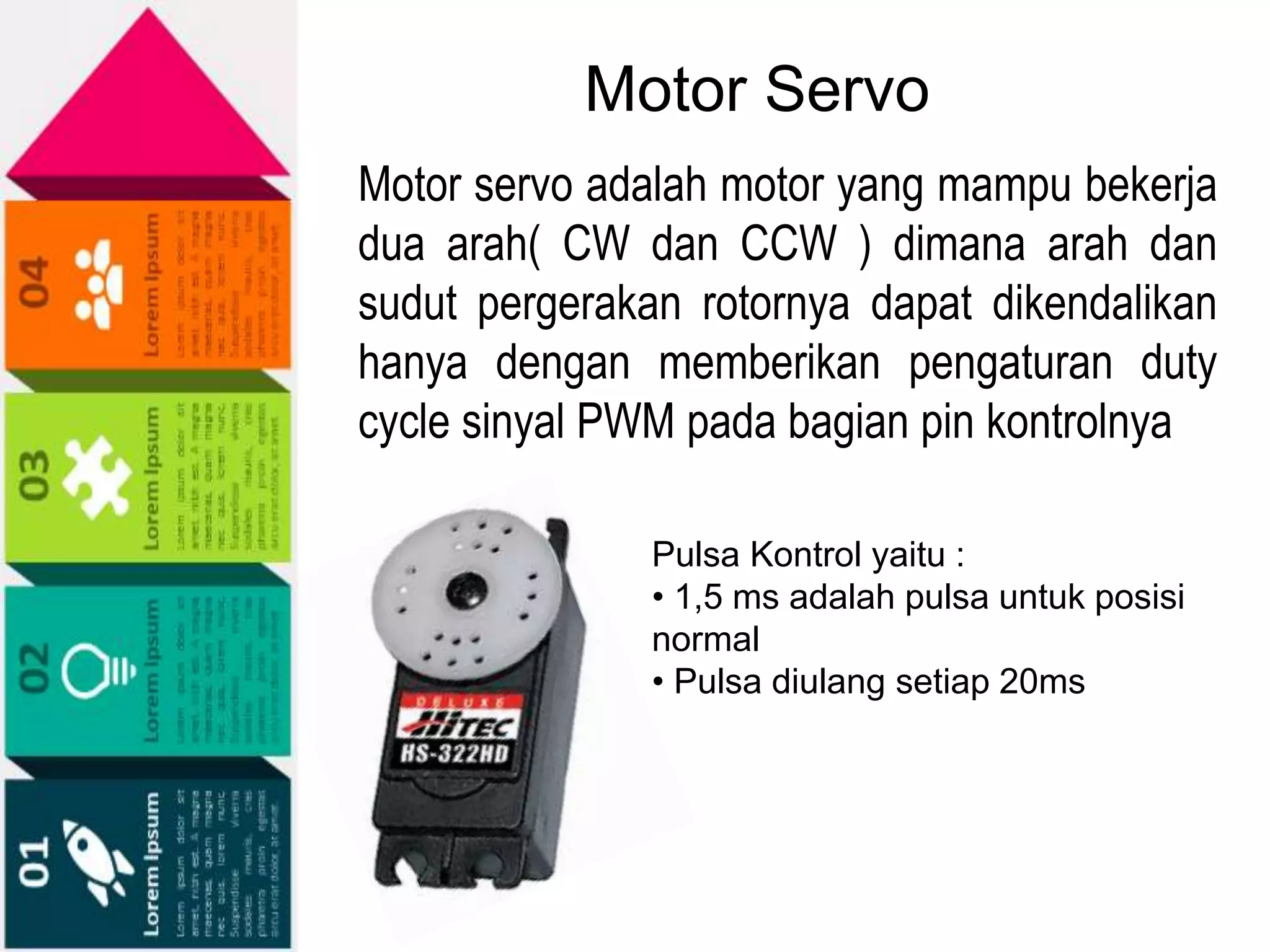

Motor Servo
Motor servo adalah motor yang mampu bekerja
dua arah( CW dan CCW ) dimana arah dan
sudut pergerakan rotornya dapat dikendalikan
hanya dengan memberikan pengaturan duty
cycle sinyal PWM pada bagian pin kontrolnya
Pulsa Kontrol yaitu :
• 1,5 ms adalah pulsa untuk posisi
normal
• Pulsa diulang setiap 20ms

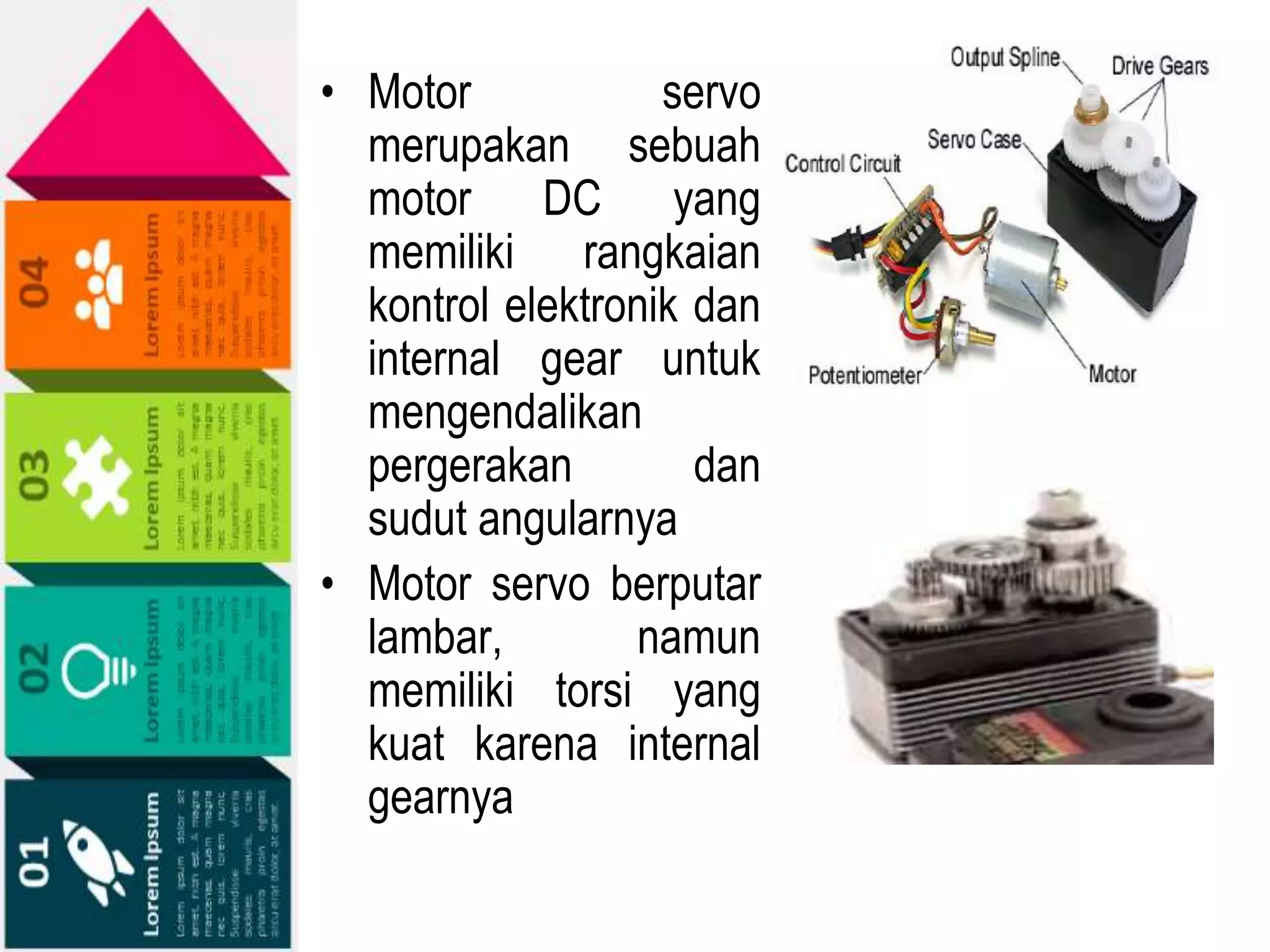

• Motor servo
merupakan sebuah
motor DC yang
memiliki rangkaian
kontrol elektronik dan
internal gear untuk
mengendalikan
pergerakan dan
sudut angularnya
• Motor servo berputar
lambar, namun
memiliki torsi yang
kuat karena internal
gearnya
Jenis Motor Servo
1.Motor Servo Standart 1800
Motor servo jenis ini hanya mampu bergerak
dua arah (CW dan CCW) dengan defleksi
masing-masing sudut mencapai 900 sehingga
total defleksi sudut dari kanan – tengah – kiri
adalah 1800.
2. Motor Servo Continuous
Motor servo jenis ini mampu bergerak dua arah
(CW dan CCW) tanpa batasan defleksi sudut
putar (dapat berputar secara kontinyu)
Cara kerja
• Sinyal kontrol mengendalikan posisi
• Operasional dari motor servo dikendalikan oleh
sebuah pulsa selebar 20 +/- ms, dimana lebar
pulsa antara 0,5 ms dan 2 ms menyatakan
akhir dari sudut maksimum
• Contoh dimana bila diberikan pulsa dengan
besar 1,5 ms mencapai gerakan 900, maka bila
diberikan data kurang dari 1,5 ms maka posisi
mendekati 0 derajat dan bila diberikan data
lebih dari 1,5 ms maka posisi mendekati 1800.
Pengaturan Motor Servo

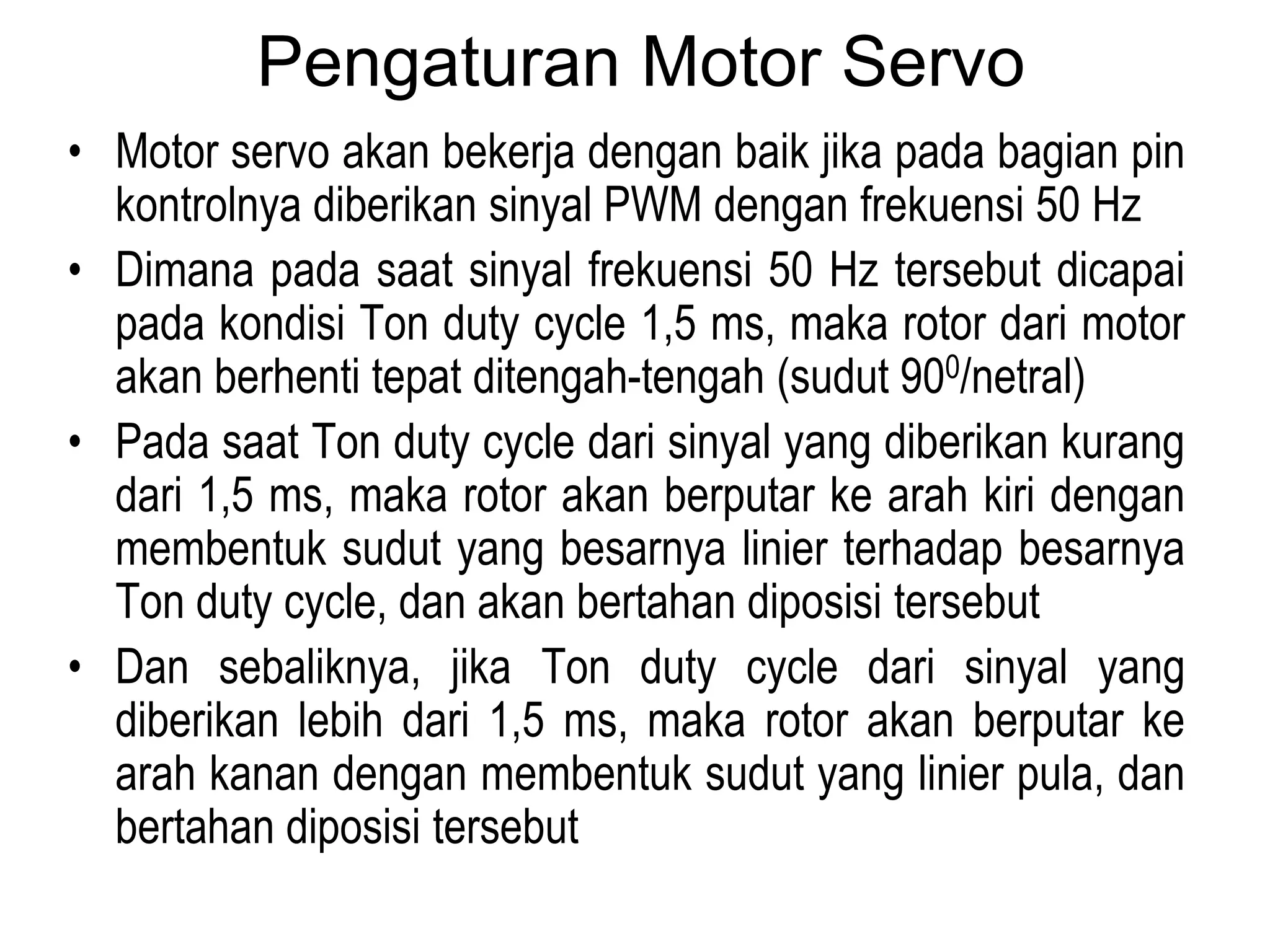

Pengaturan Motor Servo
• Motor servo akan bekerja dengan baik jika pada bagian pin
kontrolnya diberikan sinyal PWM dengan frekuensi 50 Hz
• Dimana pada saat sinyal frekuensi 50 Hz tersebut dicapai
pada kondisi Ton duty cycle 1,5 ms, maka rotor dari motor
akan berhenti tepat ditengah-tengah (sudut 900/netral)
• Pada saat Ton duty cycle dari sinyal yang diberikan kurang
dari 1,5 ms, maka rotor akan berputar ke arah kiri dengan
membentuk sudut yang besarnya linier terhadap besarnya
Ton duty cycle, dan akan bertahan diposisi tersebut
• Dan sebaliknya, jika Ton duty cycle dari sinyal yang
diberikan lebih dari 1,5 ms, maka rotor akan berputar ke
arah kanan dengan membentuk sudut yang linier pula, dan
bertahan diposisi tersebut
Driver Motor Servo
Sistem kontrol yaitu pengaturan lebar
pulsa (ms)
Format Data
Aplikasi pada Robot
Motor Stepper
• Motor stepper adalah motor DC yang khusus berputar dalam
suatu derajat yang tetap yang disebut step (langkah)
• Satu step antara 0,9 sampai 90°
• Motor stepper terdiri dari rotor dan stator. Rotor adalah
permanen maget sedangkan stator adalah elektromagnet.
Rotor akan bergerak jika stator diberi aliran listrik
MOTOR STEPPER
Motor Stepper
• Motor yang terdiri dari beberapa kutup
magnet pada stator dan rotor yang
berfungsi agar motor dapat berputar per
langkah/step
• Kepresisian motor stepper tergantung dari
banyaknya jumlah kutub yang ada,
semakin banyak semakin presisi
• Gerakan rotor lebih mudah dikendalikan
• Satu putaran motor stepper membutuhkan
360 pulsa
• Jumlah langkah per revolusi ditentukan
oleh jumlah pasangan kutub rotor dan
stator misalnya 3,60/step atau 1,80/step
Jenis Motor Stepper
• Ada 2 jenis yaitu :
1. Unipolar yaitu sebuah motor yang masing-masing
mempunyai 4 buah kumparan dan 4 kutub
2. Bipolar yaitu sebuah motor dengan 2 rangkaian kumparan
dan 4 kutub
Unipolar Motors
Pengendalian Motor Stepper
• Dilakukan dengan mengaktifkan setiap
kumparan secara bergantian
• Untuk motor stepper unipolar yang
mempunyai 4 buah kumparan maka terdapat
4 phase dan bipolar mempunyai 2 phase
• Pada prinsipnya ada 2 macam cara kerja
motor stepper unipolar yaitu
1. Full Step
2. Half Step

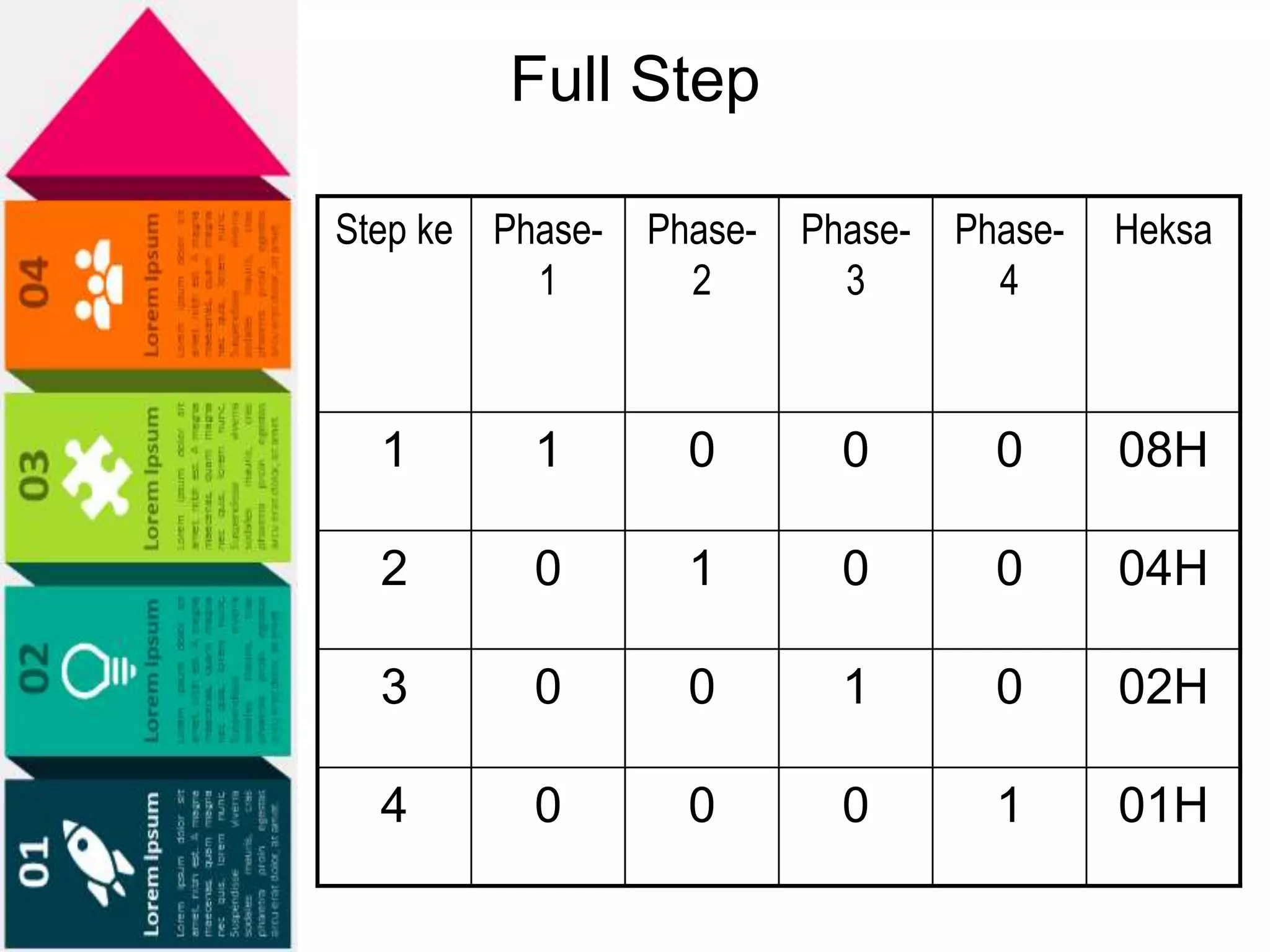

Full Step
Step ke Phase-
1
Phase-
2
Phase-
3
Phase-
4
Heksa
1 1 0 0 0 08H
2 0 1 0 0 04H
3 0 0 1 0 02H
4 0 0 0 1 01H
Half Step
Step ke Phase-1 Phase-2 Phase-3 Phase-4 Heksa
1 1 0 0 0 08H
2 1 1 0 0 0CH
3 0 1 0 0 04H
4 0 1 1 0 06H
5 0 0 1 0 02H
6 0 0 1 1 03H
7 0 0 0 1 01H
8 1 0 0 1 09H

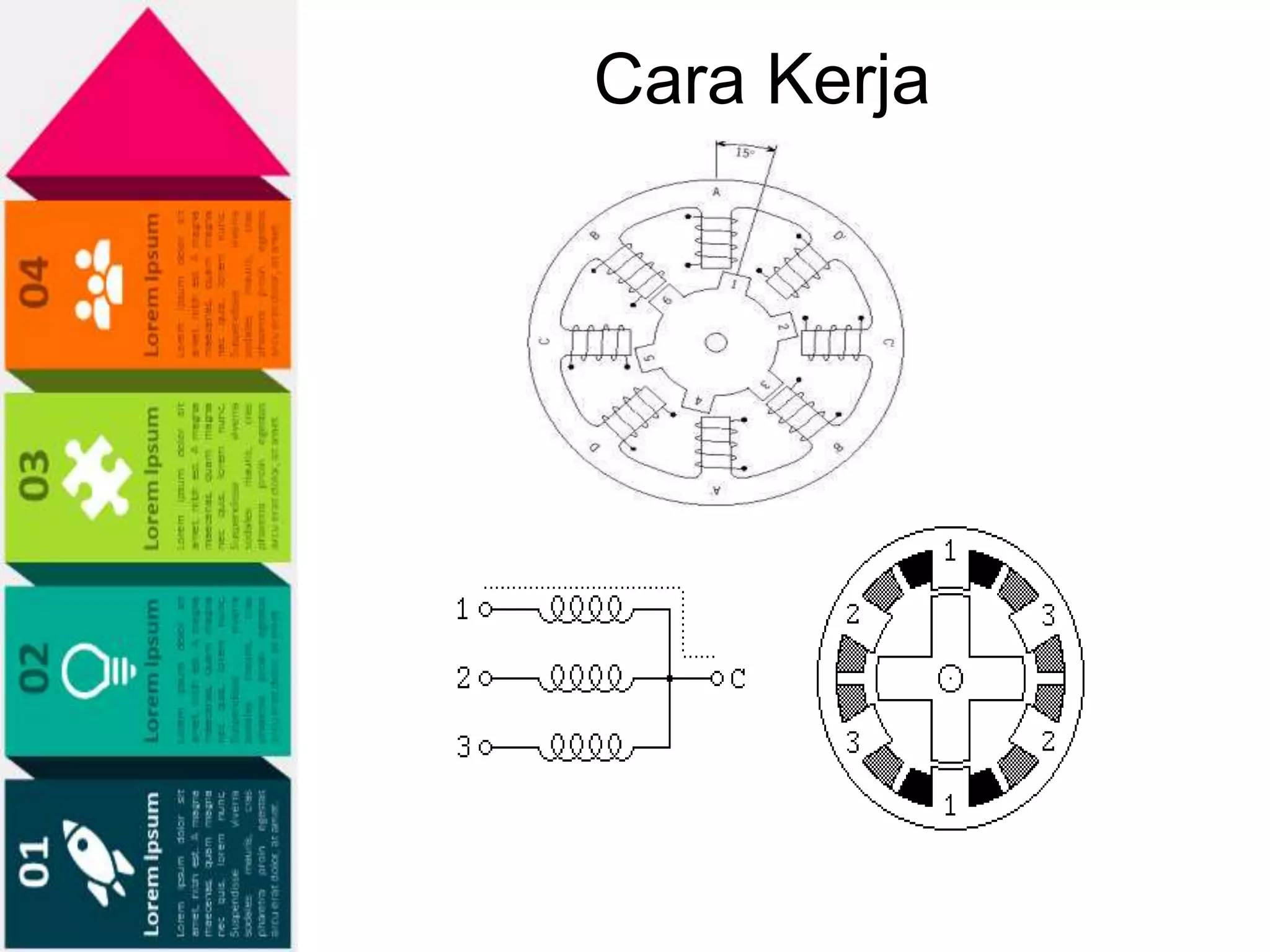

Cara Kerja
Driver Motor Stepper
SEMOGA BERMANFAAT
