1. TRANSFORMASI SUMBER
(TEGANGAN DAN ARUS)
Oleh :
Pamor Gunoto, MT
TEKNIK ELEKTRO
UNIVERSITAS RIAU KEPULAUAN
BATAM

2. • Merupakan alat analisa untuk
menyederhanakan rangkaian menjadi
rangkaian ekivalen
• Hubungan v-i mempunyai karakter yang
identik denga rangkaian asli (original)
Transformasi Sumber

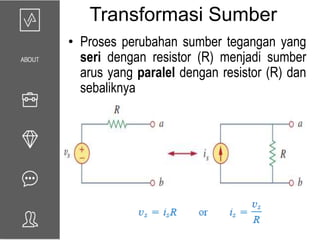

3. Transformasi Sumber
• Proses perubahan sumber tegangan yang
seri dengan resistor (R) menjadi sumber
arus yang paralel dengan resistor (R) dan
sebaliknya

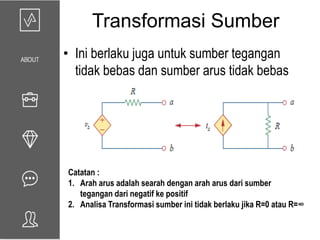

4. • Ini berlaku juga untuk sumber tegangan
tidak bebas dan sumber arus tidak bebas
Transformasi Sumber
Catatan :
1. Arah arus adalah searah dengan arah arus dari sumber
tegangan dari negatif ke positif
2. Analisa Transformasi sumber ini tidak berlaku jika R=0 atau R=∞

5. Contoh Soal
• Hitung nilai vo pada rangkaian dibawah ini
dengan menggunakan metode
transformasi sumber

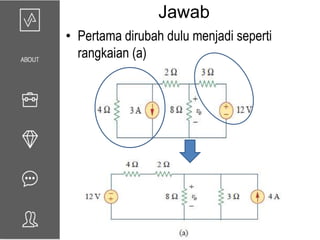

6. Jawab
• Pertama dirubah dulu menjadi seperti
rangkaian (a)

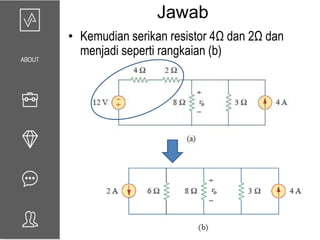

7. • Kemudian serikan resistor 4Ω dan 2Ω dan
menjadi seperti rangkaian (b)
Jawab

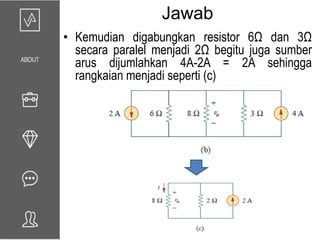

8. • Kemudian digabungkan resistor 6Ω dan 3Ω
secara paralel menjadi 2Ω begitu juga sumber
arus dijumlahkan 4A-2A = 2A sehingga
rangkaian menjadi seperti (c)
Jawab

9. Menggunakan rumus pembagian arus maka :
Jawab

10. Soal
• Tentukan nilai io rangkaian dibawah ini
dengan menggunakan transformasi sumber

11. Contoh Soal
• Tentukan nilai vx rangkaian dibawah ini
dengan menggunakan metode transformasi
sumber

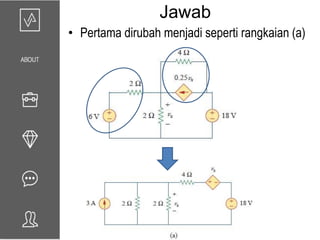

12. Jawab
• Pertama dirubah menjadi seperti rangkaian (a)

13. • Resistor 2Ω dan 2Ω diparalelkan menjadi
1Ω sehingga seperti rangkaian (b)
Jawab

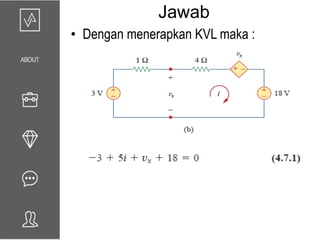

14. • Dengan menerapkan KVL maka :
Jawab

15. • Untuk mendapatkan nilai Vx maka kita hanya
meninjau arus yang melewati Vx yaitu
Jawab
Substitusi (4.7.2) ke (4.7.1) menjadi :

16. • Jadi Vx adalah :
Jawab

17. Soal
• Tentukan nilai ix rangkaian dibawah ini
dengan metode transformasi sumber

18. SEMOGA BERMANFAAT
