1. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
ELEKTRONIKA DASAR
RESISTOR

2. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

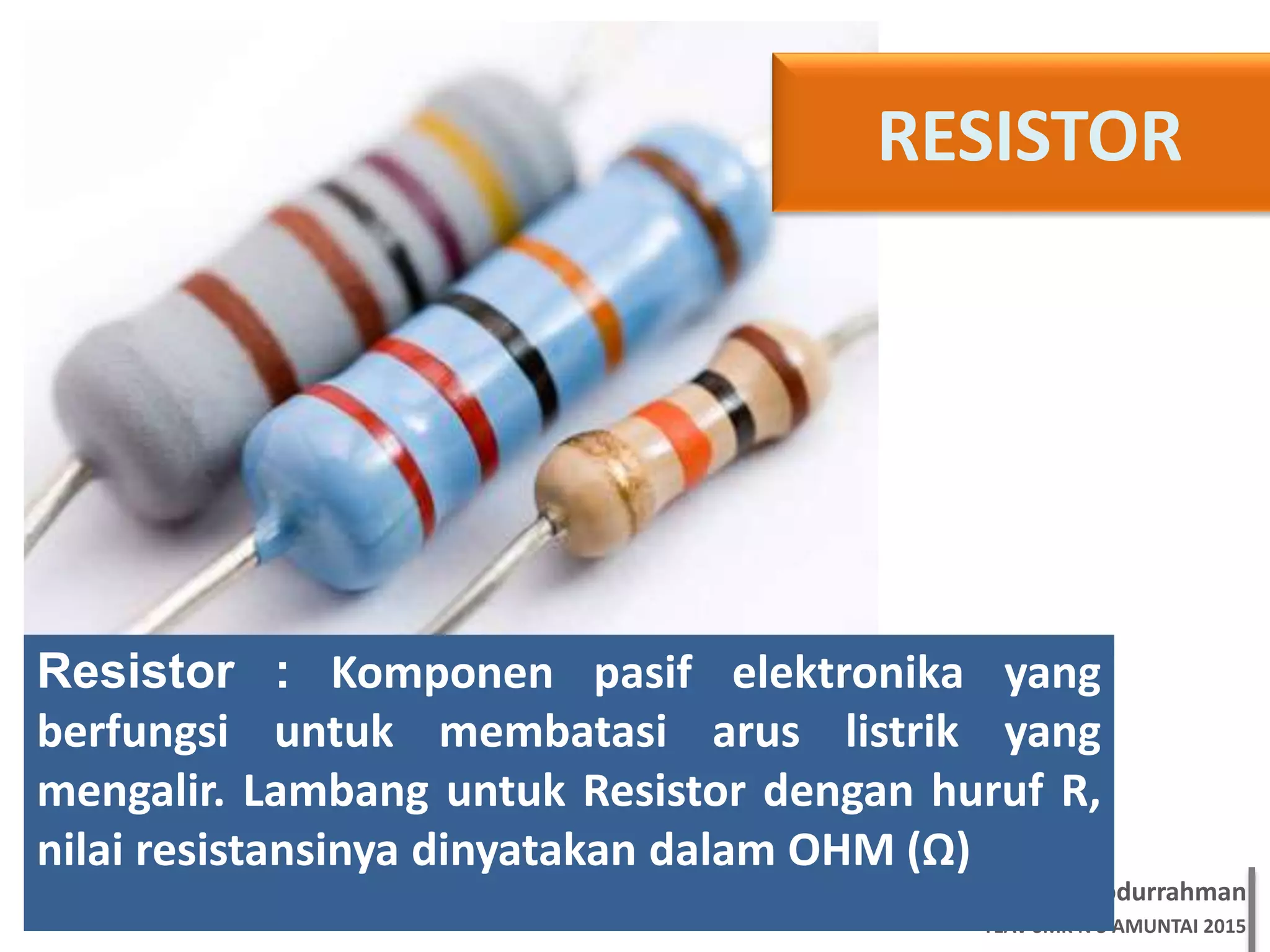

RESISTOR
Resistor : Komponen pasif elektronika yang
berfungsi untuk membatasi arus listrik yang
mengalir. Lambang untuk Resistor dengan huruf R,
nilai resistansinya dinyatakan dalam OHM (Ω)

3. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
1. Sebagai pembagi arus
2. Sebagai pembagi tegangan
3. Sebagai penurun tegangan
4. Sebagai penghambat arus listrik
Fungsi Resistor

4. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

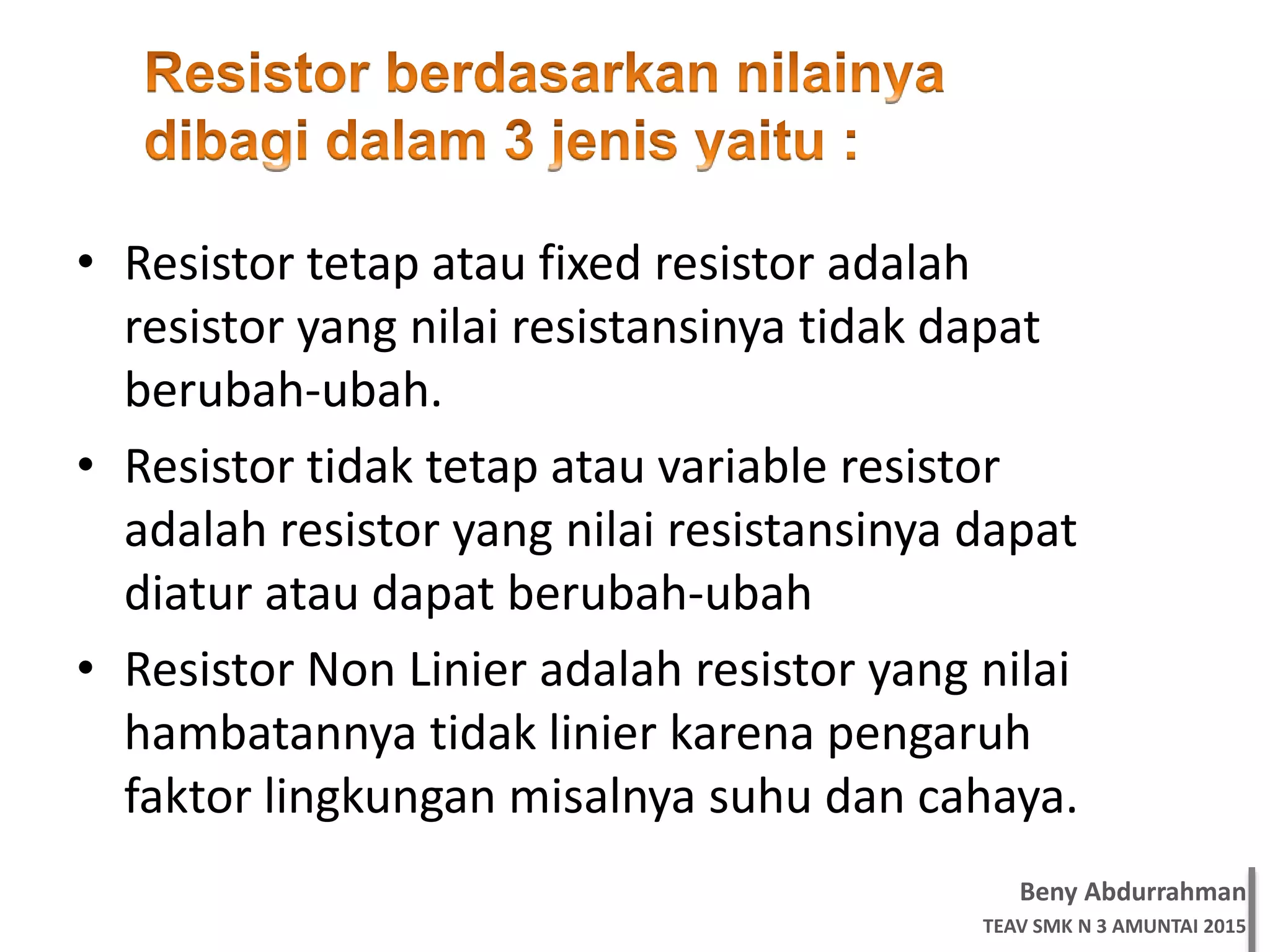

• Resistor tetap atau fixed resistor adalah
resistor yang nilai resistansinya tidak dapat
berubah-ubah.
• Resistor tidak tetap atau variable resistor
adalah resistor yang nilai resistansinya dapat
diatur atau dapat berubah-ubah
• Resistor Non Linier adalah resistor yang nilai
hambatannya tidak linier karena pengaruh
faktor lingkungan misalnya suhu dan cahaya.

5. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

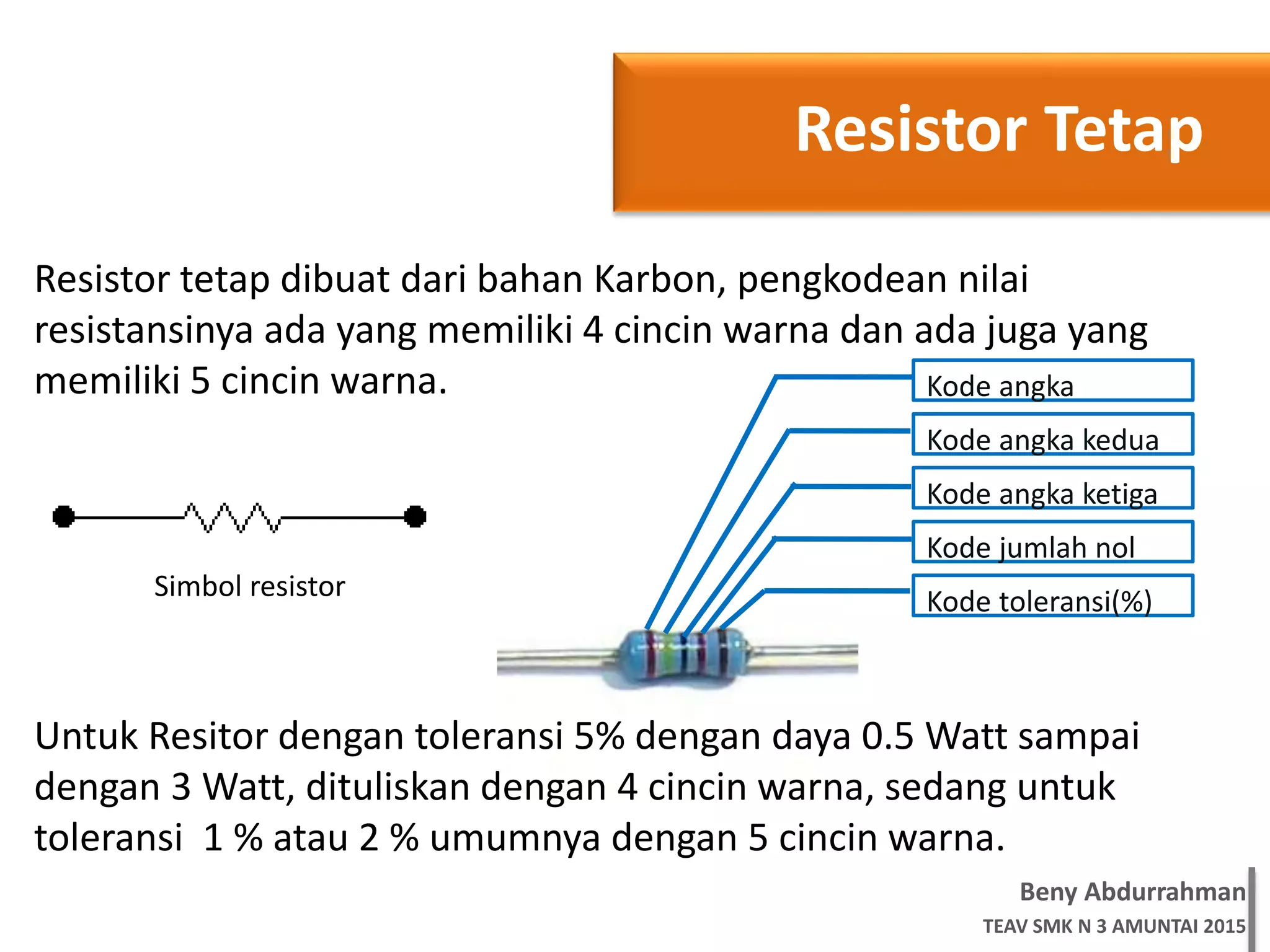

Kode angka
pertamaKode angka kedua
Kode angka ketiga
Kode jumlah nol
Kode toleransi(%)
Resistor Tetap
Resistor tetap dibuat dari bahan Karbon, pengkodean nilai
resistansinya ada yang memiliki 4 cincin warna dan ada juga yang
memiliki 5 cincin warna.
Untuk Resitor dengan toleransi 5% dengan daya 0.5 Watt sampai
dengan 3 Watt, dituliskan dengan 4 cincin warna, sedang untuk
toleransi 1 % atau 2 % umumnya dengan 5 cincin warna.
Simbol resistor

6. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

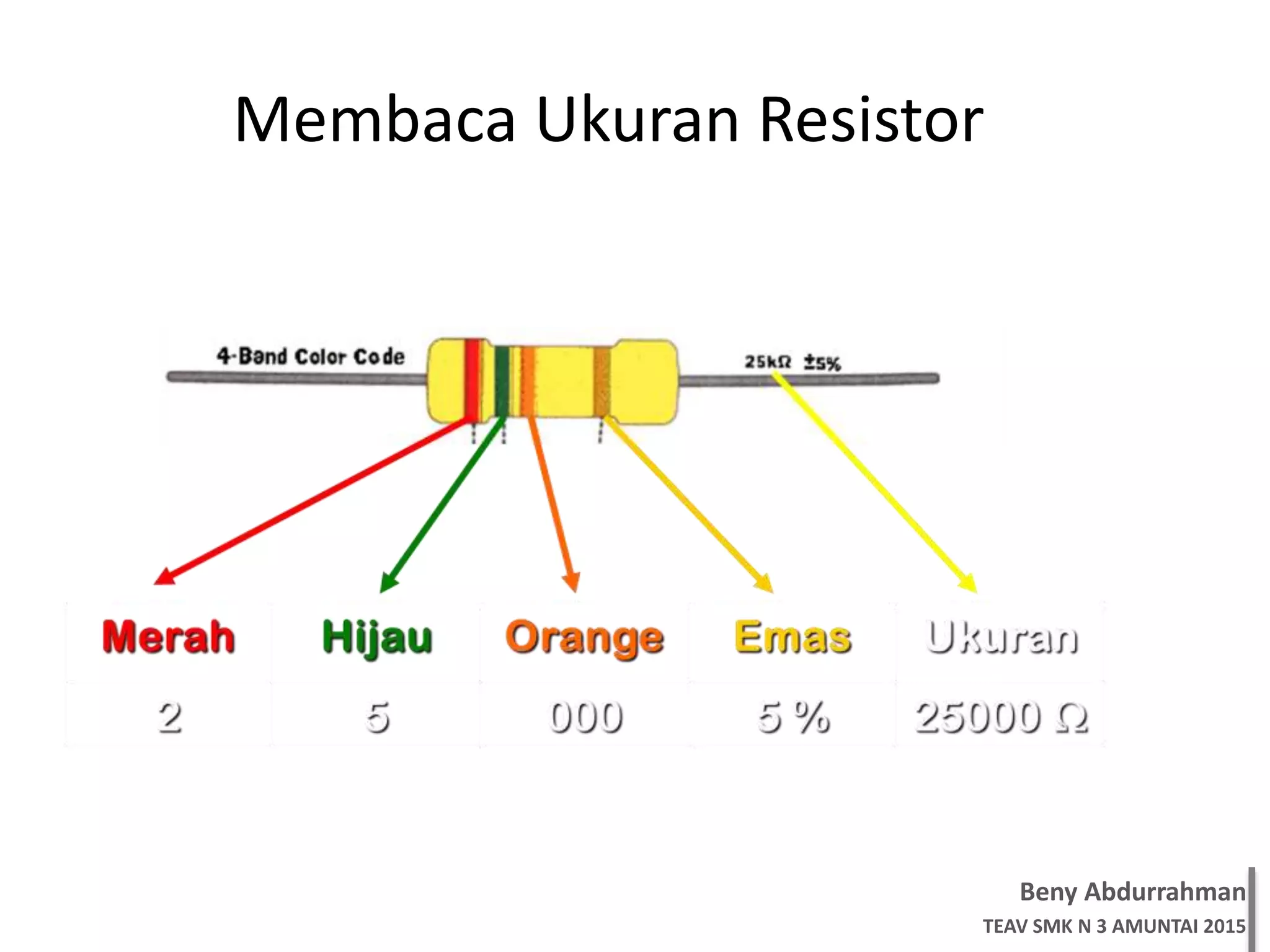

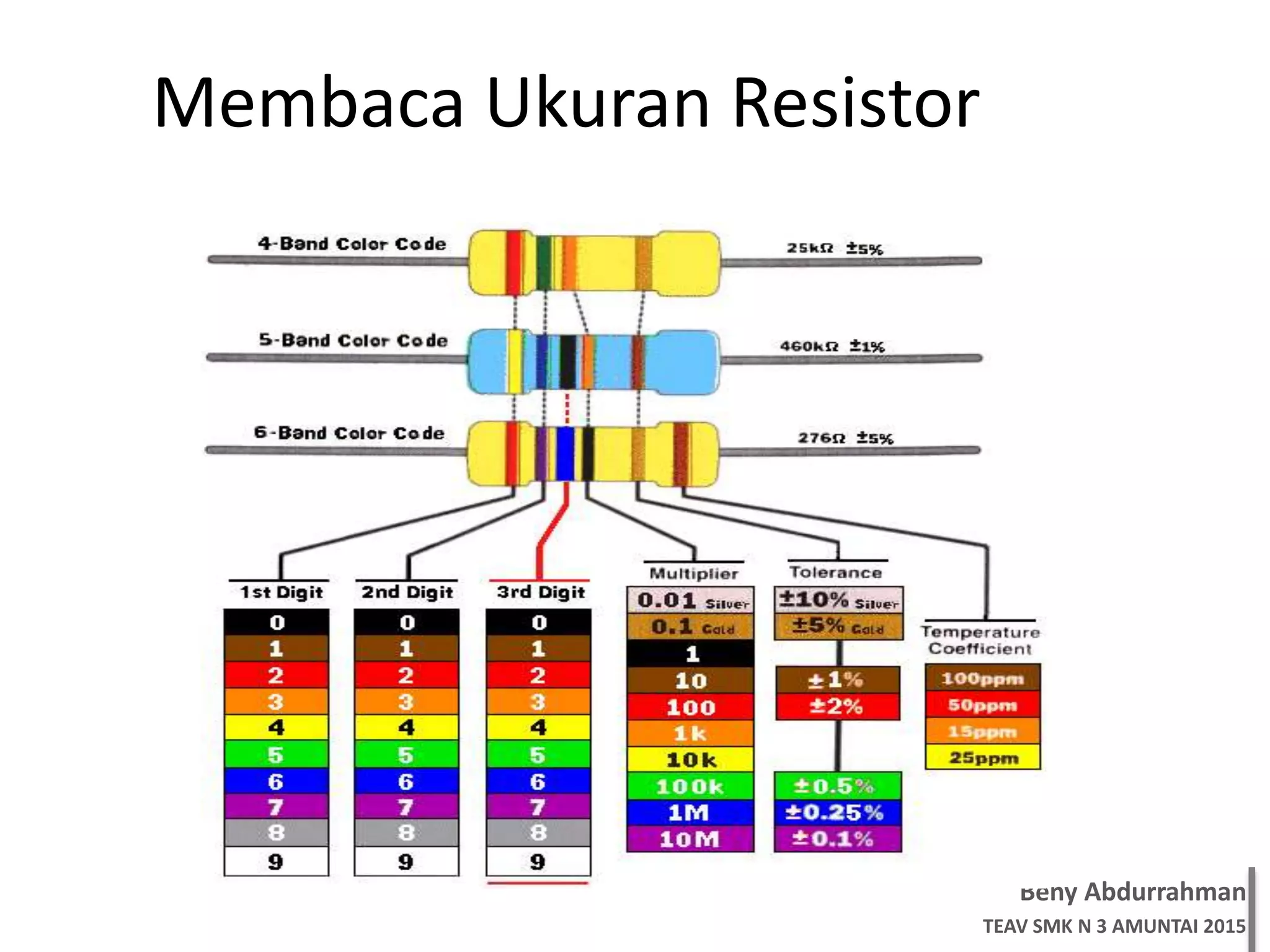

Membaca Ukuran Resistor

7. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
Membaca Ukuran Resistor

8. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

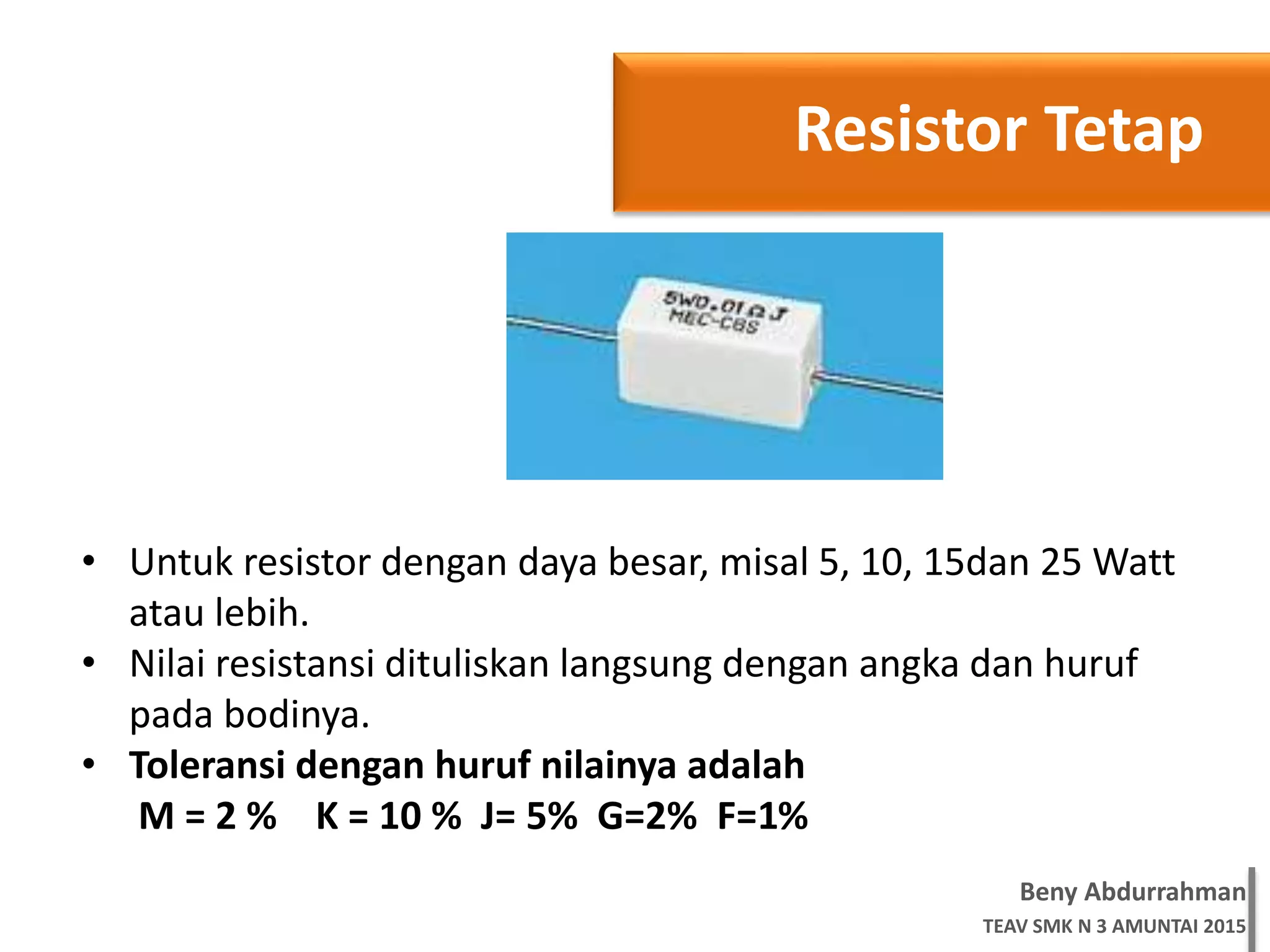

Resistor Tetap
• Untuk resistor dengan daya besar, misal 5, 10, 15dan 25 Watt
atau lebih.
• Nilai resistansi dituliskan langsung dengan angka dan huruf
pada bodinya.
• Toleransi dengan huruf nilainya adalah
M = 2 % K = 10 % J= 5% G=2% F=1%

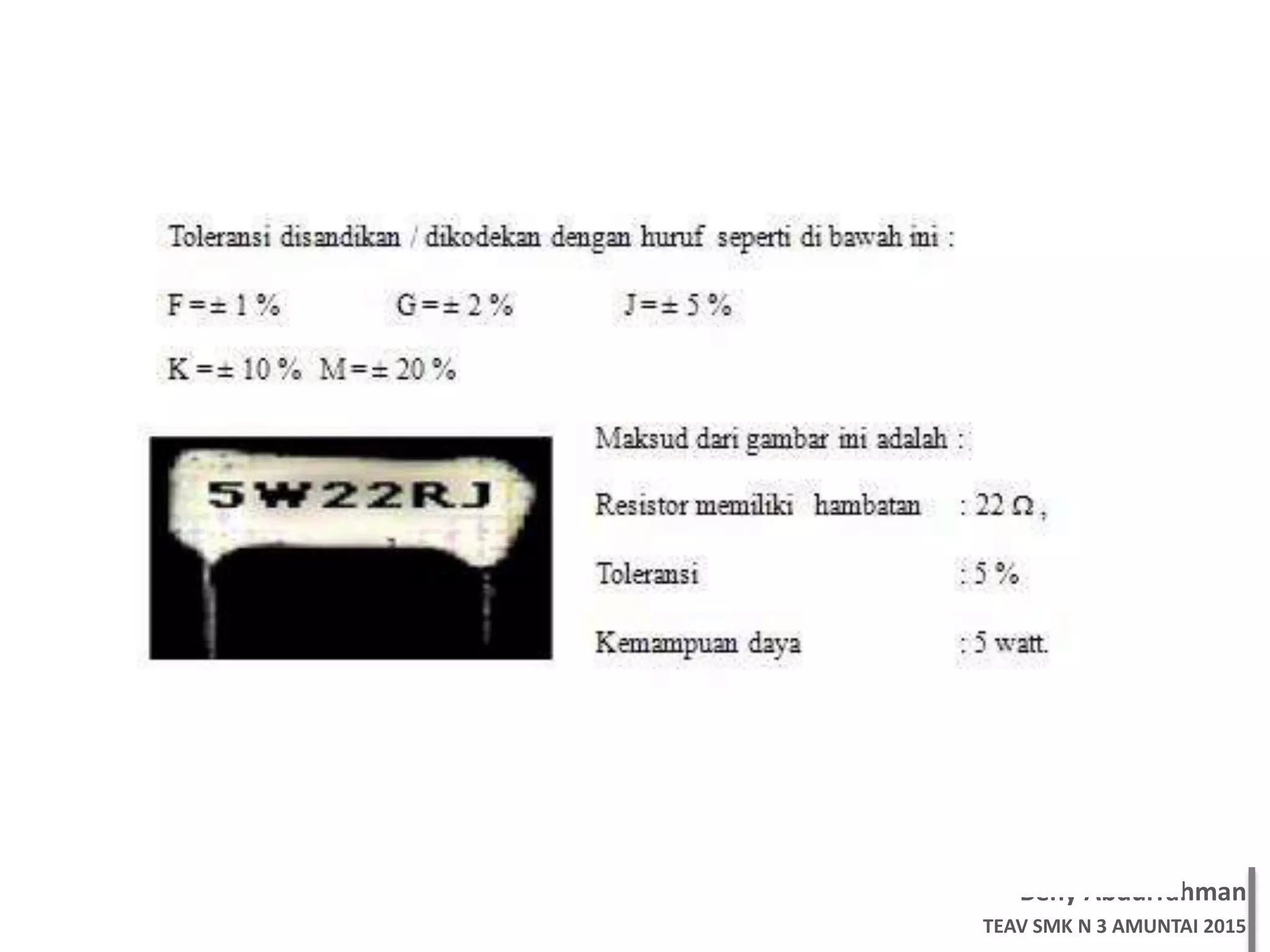

9. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

10. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

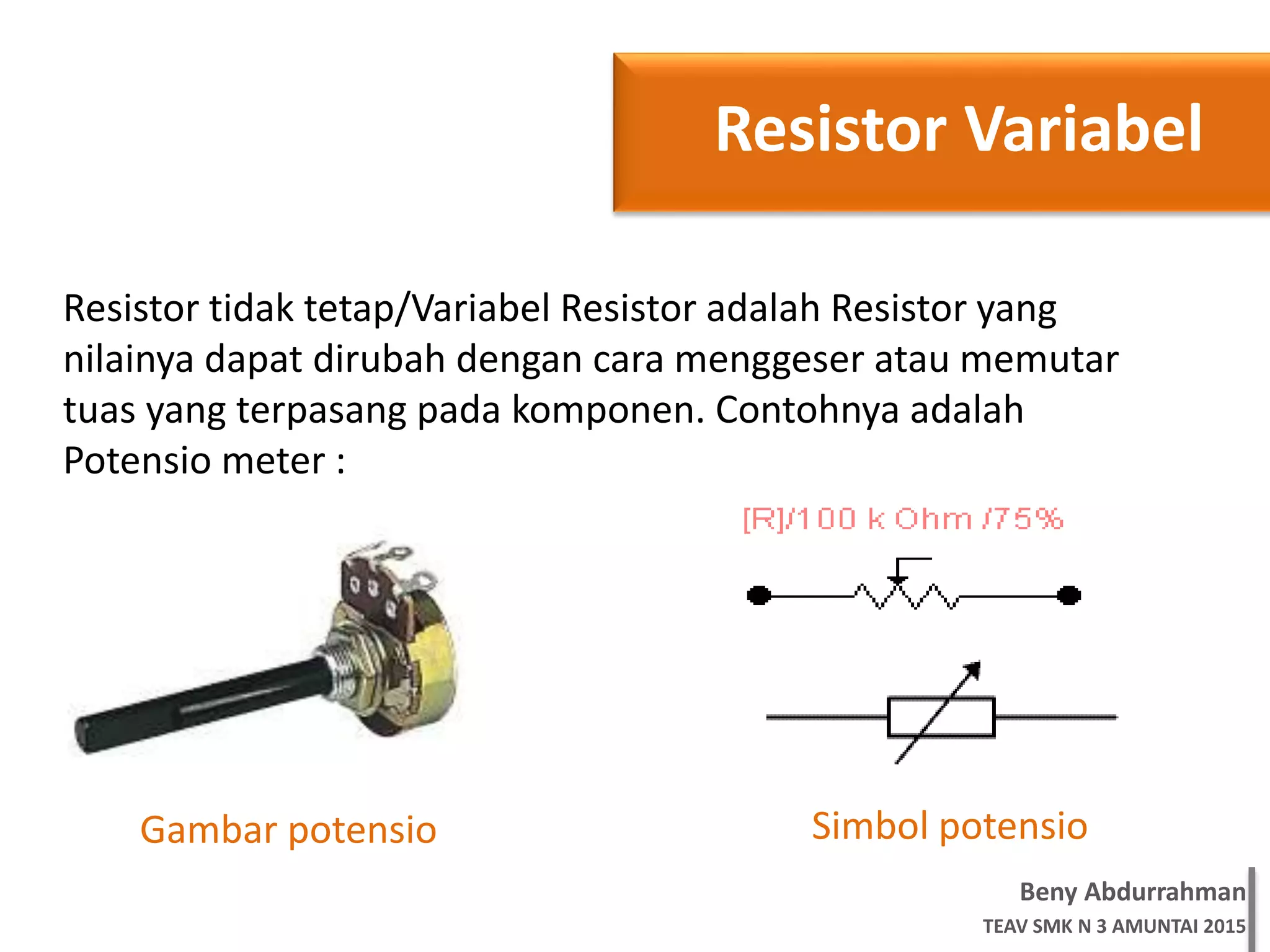

Resistor Variabel
Resistor tidak tetap/Variabel Resistor adalah Resistor yang
nilainya dapat dirubah dengan cara menggeser atau memutar
tuas yang terpasang pada komponen. Contohnya adalah
Potensio meter :
Simbol potensioGambar potensio

11. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

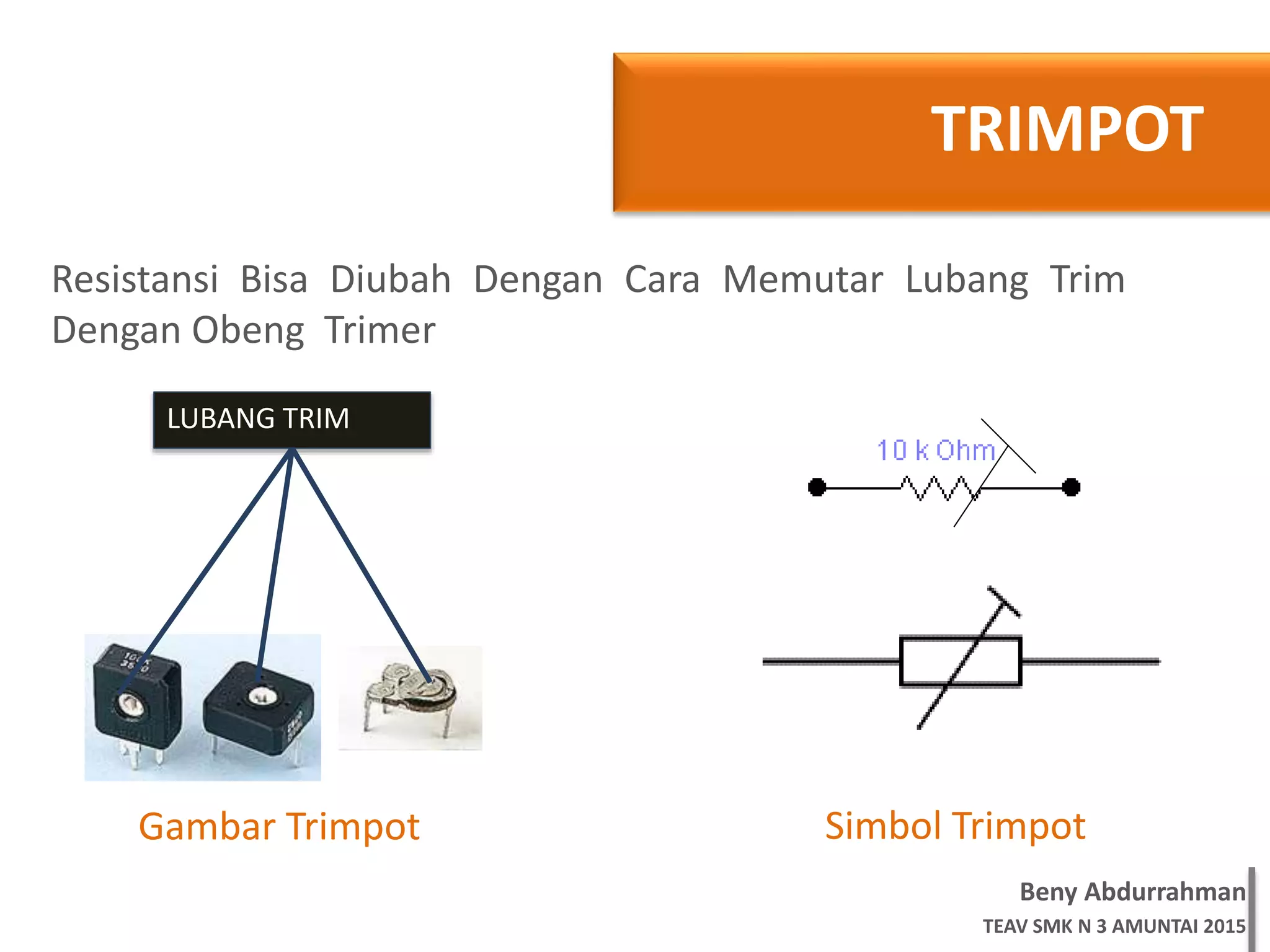

TRIMPOT
Resistansi Bisa Diubah Dengan Cara Memutar Lubang Trim
Dengan Obeng Trimer
LUBANG TRIM
Simbol TrimpotGambar Trimpot

12. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

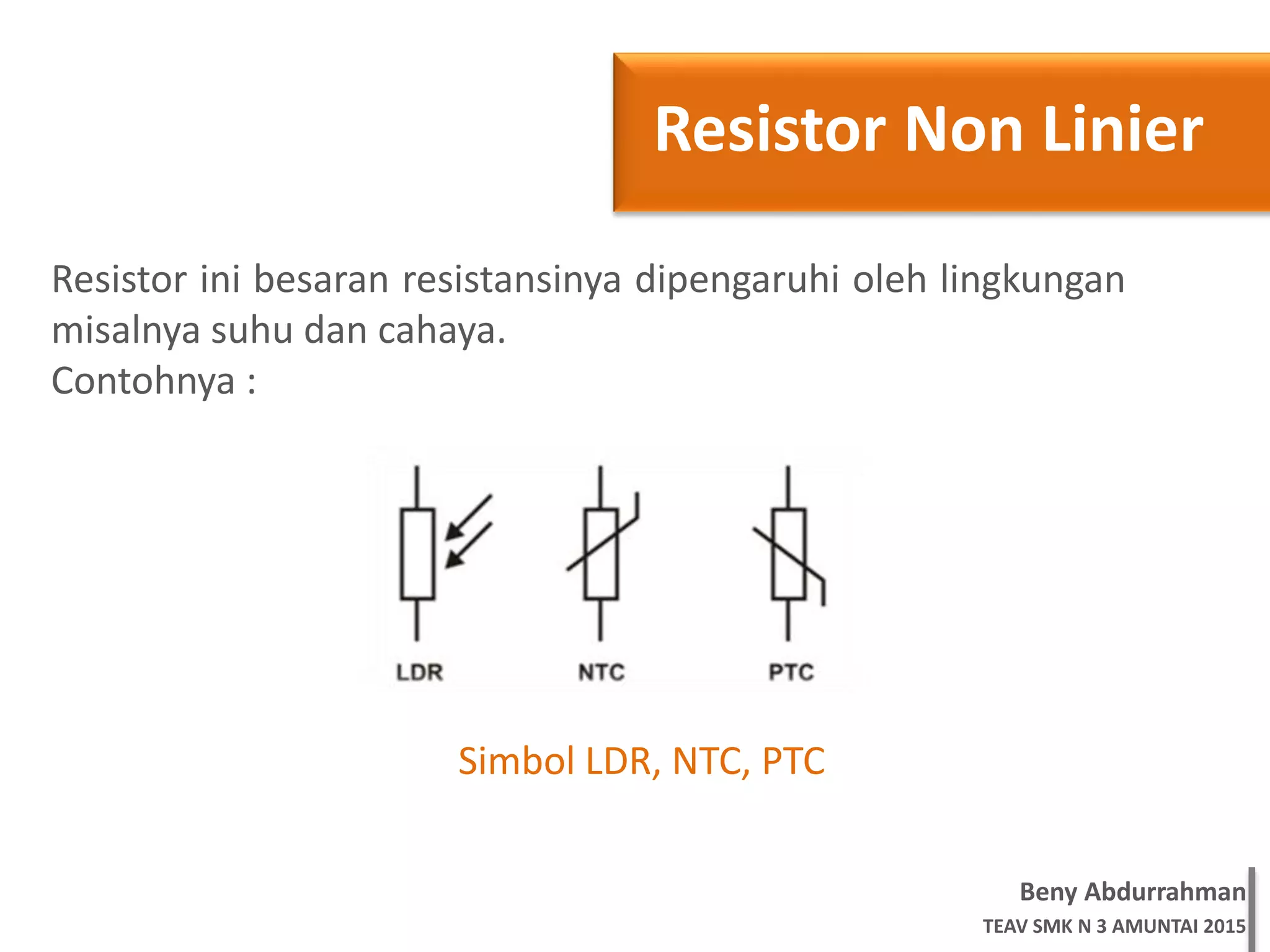

Resistor Non Linier
Resistor ini besaran resistansinya dipengaruhi oleh lingkungan
misalnya suhu dan cahaya.
Contohnya :
Simbol LDR, NTC, PTC

13. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

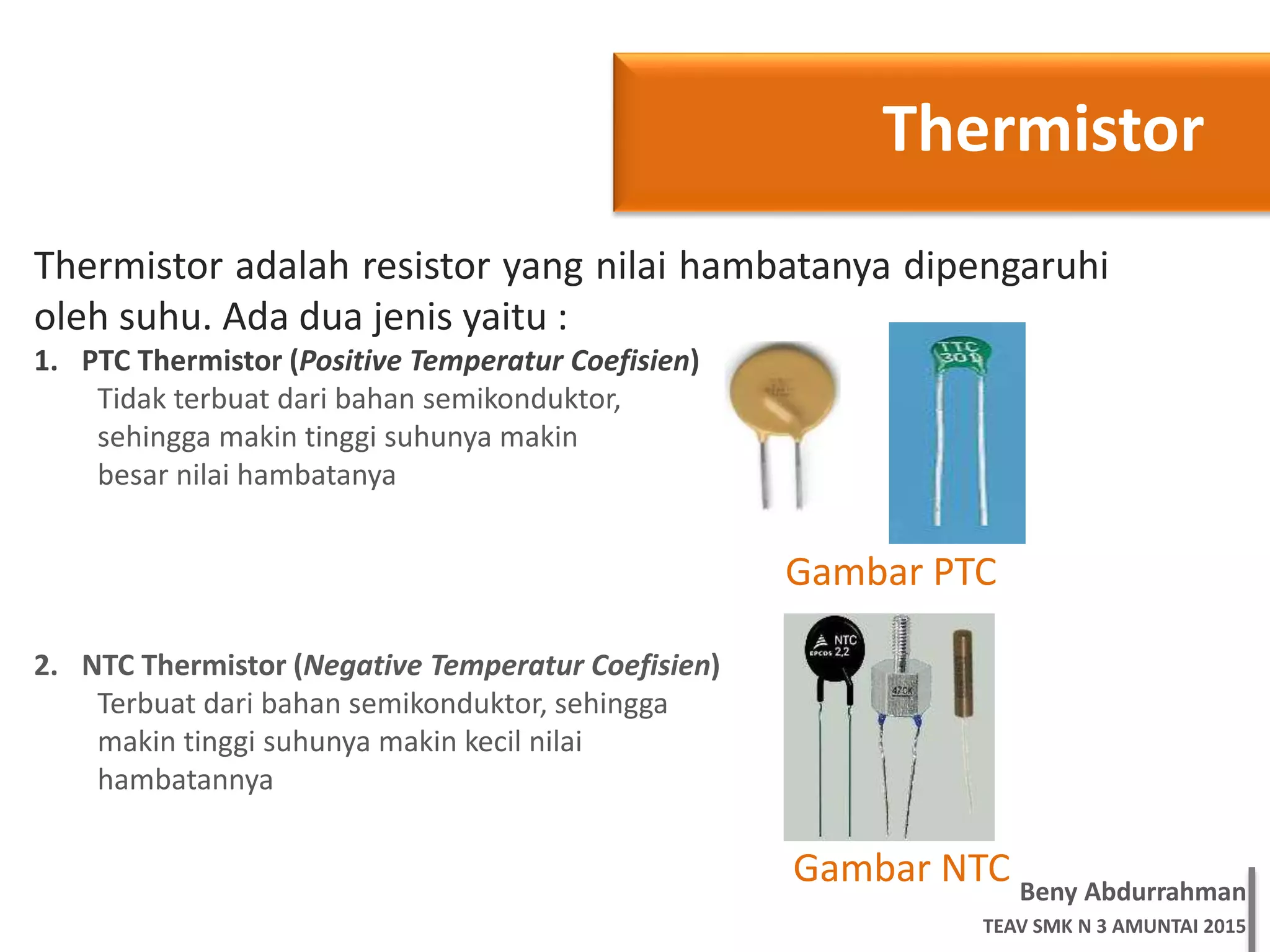

Thermistor
Thermistor adalah resistor yang nilai hambatanya dipengaruhi
oleh suhu. Ada dua jenis yaitu :
1. PTC Thermistor (Positive Temperatur Coefisien)
Tidak terbuat dari bahan semikonduktor,
sehingga makin tinggi suhunya makin
besar nilai hambatanya
2. NTC Thermistor (Negative Temperatur Coefisien)
Terbuat dari bahan semikonduktor, sehingga
makin tinggi suhunya makin kecil nilai
hambatannya
Gambar PTC
Gambar NTC

14. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

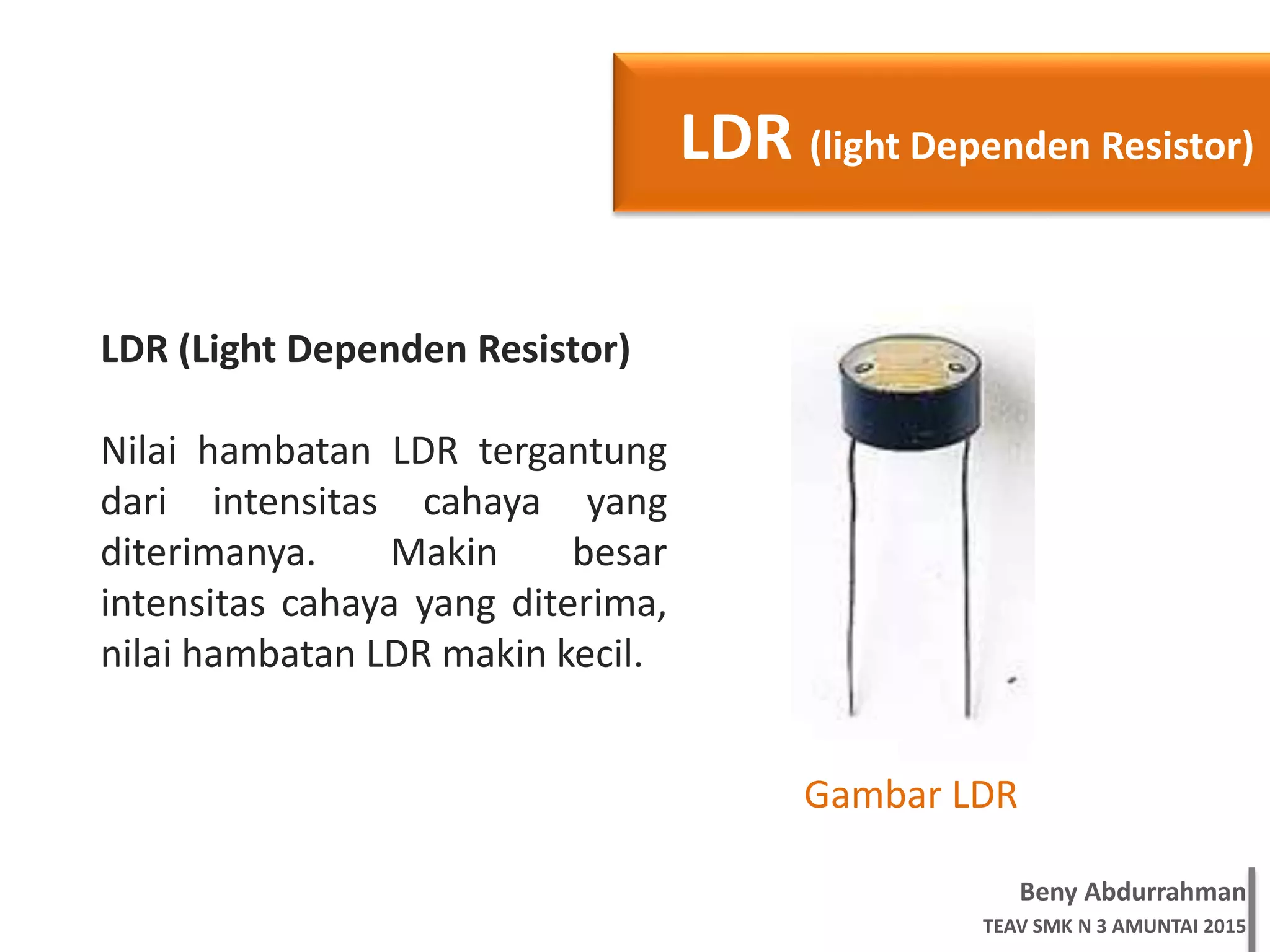

LDR (light Dependen Resistor)
LDR (Light Dependen Resistor)
Nilai hambatan LDR tergantung
dari intensitas cahaya yang
diterimanya. Makin besar
intensitas cahaya yang diterima,
nilai hambatan LDR makin kecil.
Gambar LDR

15. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

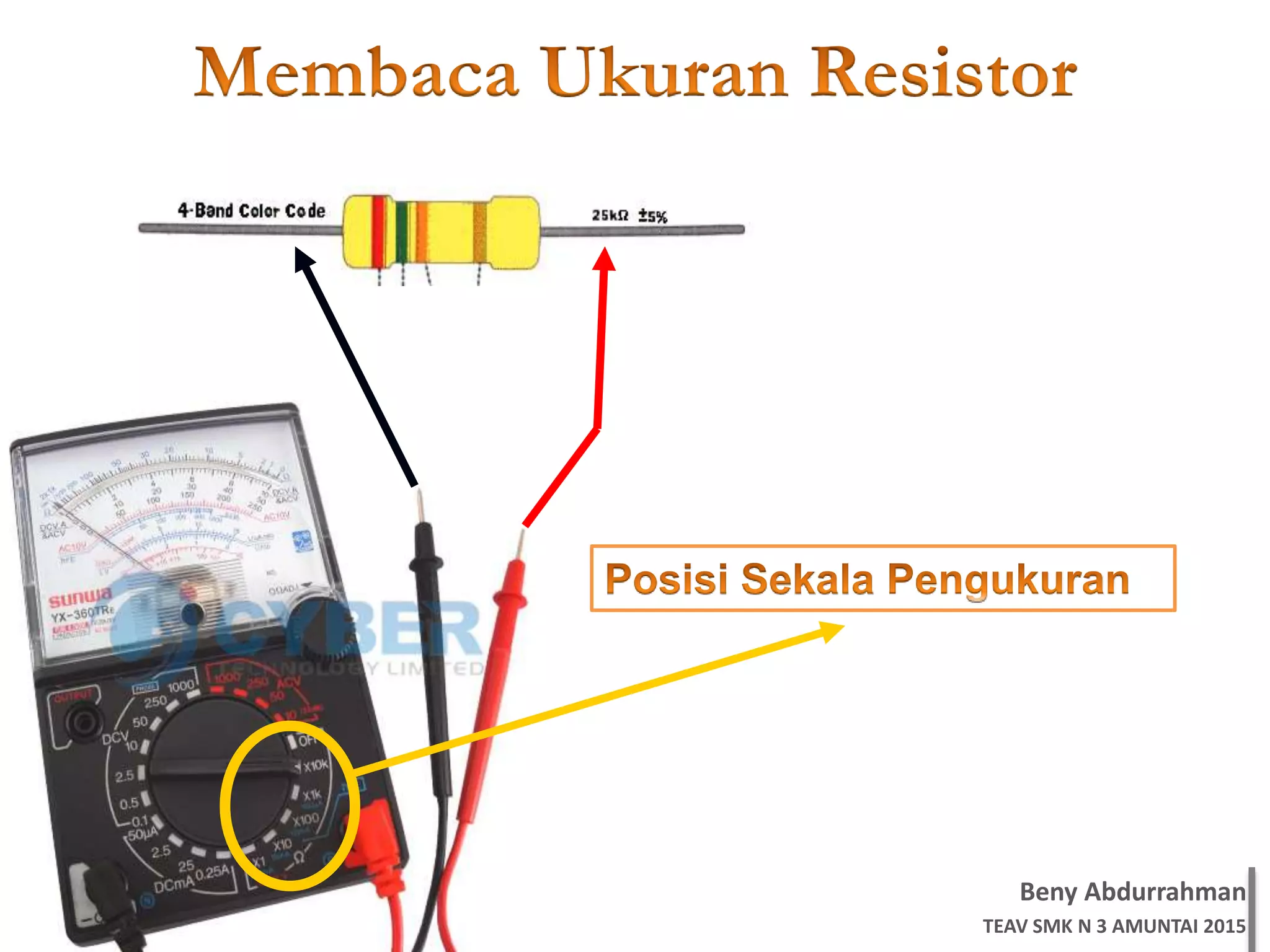

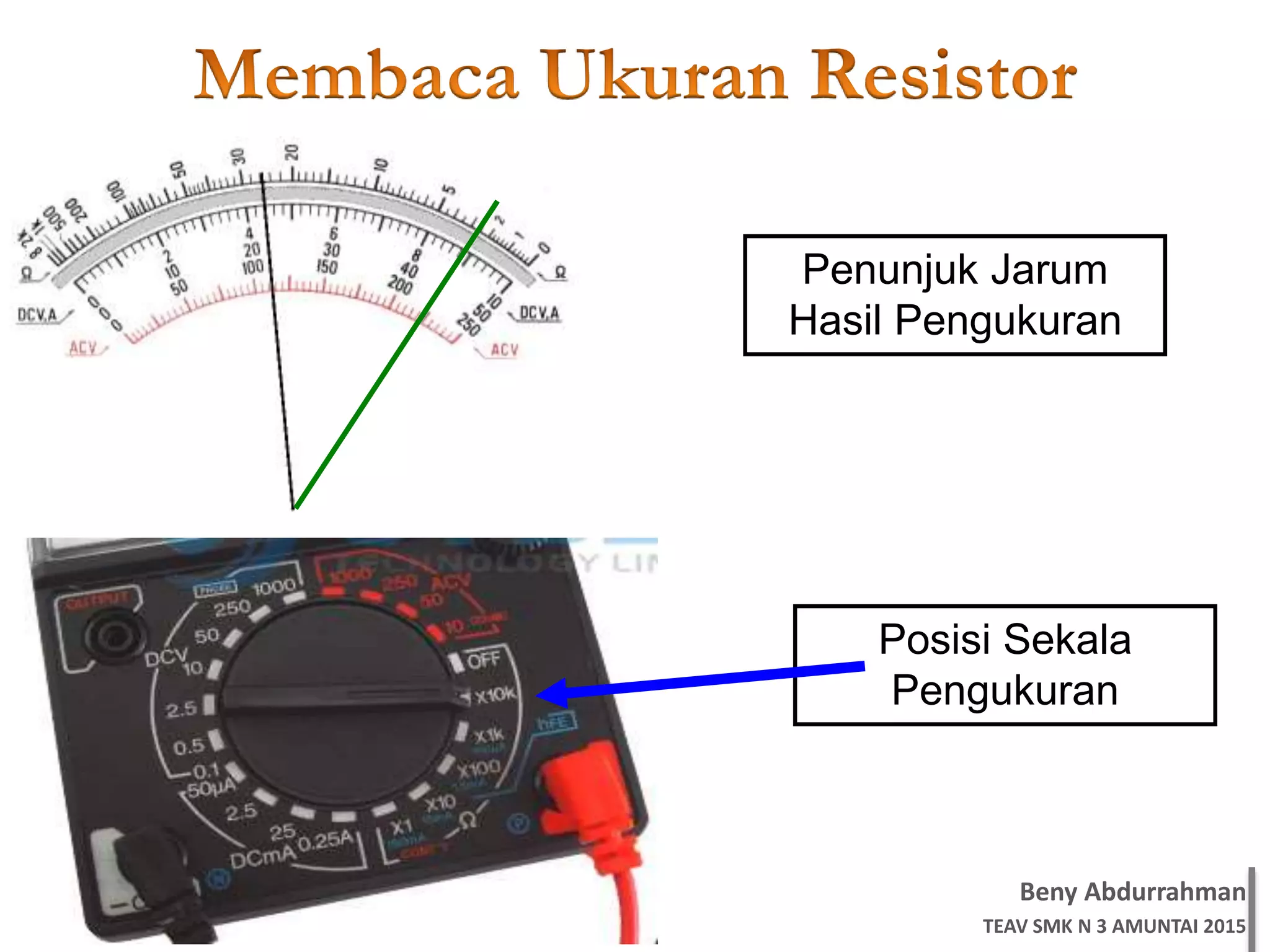

16. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
Posisi Sekala
Pengukuran
Penunjuk Jarum
Hasil Pengukuran

17. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015

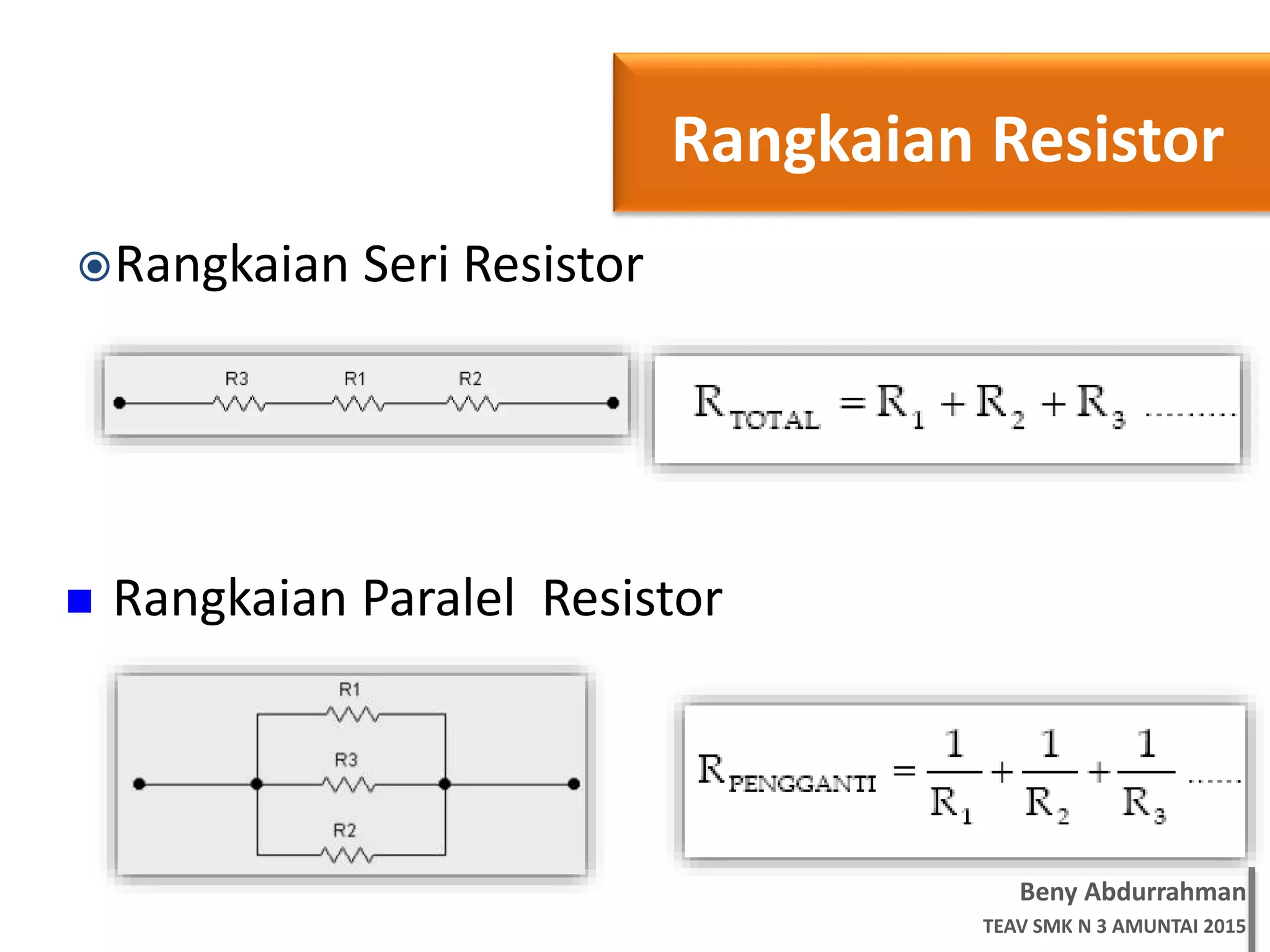

Rangkaian Seri Resistor
 Rangkaian Paralel Resistor
Rangkaian Resistor

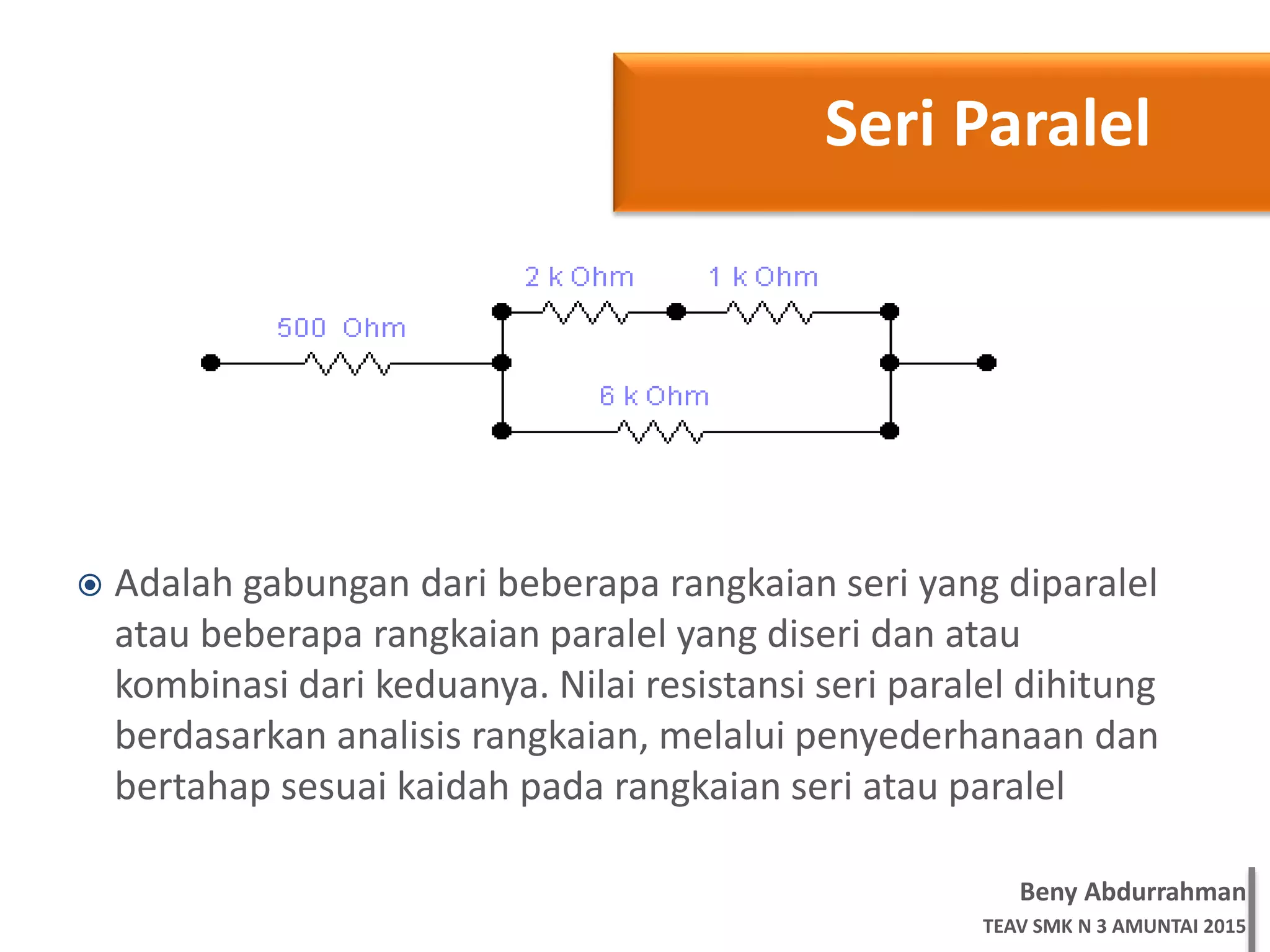

18. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
 Adalah gabungan dari beberapa rangkaian seri yang diparalel
atau beberapa rangkaian paralel yang diseri dan atau
kombinasi dari keduanya. Nilai resistansi seri paralel dihitung
berdasarkan analisis rangkaian, melalui penyederhanaan dan
bertahap sesuai kaidah pada rangkaian seri atau paralel
Seri Paralel

19. Beny Abdurrahman
TEAV SMK N 3 AMUNTAI 2015
TERIMA KASIH
&
