TRANSMISI DAYA LISTRIK Tatap Muka 1 : (Pengantar)
Materi Ttp. Muka Bahasan 1 Pengantar Transmisi Daya Listrik 2 Karakteristik listrik pada saluran transmisi 3 Karakteristik listrik pada saluran transmisi 4 Konstanta A,B,C,D, panjang saluran 5 Rugi-rugi daya dan kapasitas hantar arus 6 Diagram lingkaran dan aliran daya 7 Perencanaan SUTT 8 Perencanaan SKTT 9 Skin effect, Feranti effecr, corona, noise 10 Tegangan lebih transien pada saluran transmisi 11 Proteksi saluran transmisi 12 Transmisi Arus Searah (DC) 13 Resume

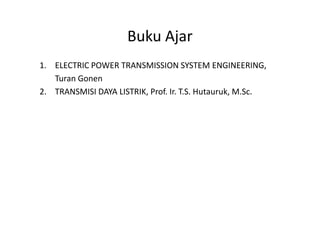

Buku Ajar 1. ELECTRIC POWER TRANSMISSION SYSTEM ENGINEERING, Turan Gonen 2. TRANSMISI DAYA LISTRIK, Prof. Ir. T.S. Hutauruk, M.Sc.
Materi Tatap Muka 1 • Pengertian umum • Perencanaan Sistem Tenaga Listrik • Perencanaan Sistem Transmisi • Sistem tegangan transmisi• Sistem tegangan transmisi • Komponen utama SUTT

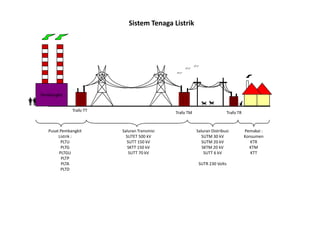

Sistem Tenaga Listrik Pembangkit Trafo TT Trafo TM Trafo TR Pusat Pembangkit Listrik : PLTU PLTG PLTGU PLTP PLTA PLTD Saluran Transmisi SUTET 500 kV SUTT 150 kV SKTT 150 kV SUTT 70 kV Saluran Distribusi SUTM 30 kV SUTM 20 kV SKTM 20 kV SUTT 6 kV SUTR 230 Volts Pemakai : Konsumen KTR KTM KTT Trafo TT Trafo TM Trafo TR

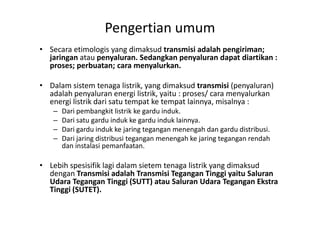

Pengertian umum • Secara etimologis yang dimaksud transmisi adalah pengiriman; jaringan atau penyaluran. Sedangkan penyaluran dapat diartikan : proses; perbuatan; cara menyalurkan. • Dalam sistem tenaga listrik, yang dimaksud transmisi (penyaluran) adalah penyaluran energi listrik, yaitu : proses/ cara menyalurkan energi listrik dari satu tempat ke tempat lainnya, misalnya : – Dari pembangkit listrik ke gardu induk.– Dari pembangkit listrik ke gardu induk. – Dari satu gardu induk ke gardu induk lainnya. – Dari gardu induk ke jaring tegangan menengah dan gardu distribusi. – Dari jaring distribusi tegangan menengah ke jaring tegangan rendah dan instalasi pemanfaatan. • Lebih spesisifik lagi dalam sietem tenaga listrik yang dimaksud dengan Transmisi adalah Transmisi Tegangan Tinggi yaitu Saluran Udara Tegangan Tinggi (SUTT) atau Saluran Udara Tegangan Ekstra Tinggi (SUTET).

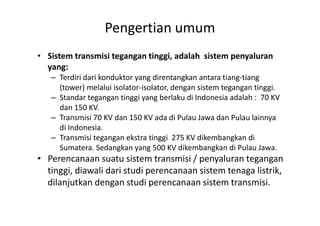

Pengertian umum • Sistem transmisi tegangan tinggi, adalah sistem penyaluran yang: – Terdiri dari konduktor yang direntangkan antara tiang-tiang (tower) melalui isolator-isolator, dengan sistem tegangan tinggi. – Standar tegangan tinggi yang berlaku di Indonesia adalah : 70 KV dan 150 KV. – Transmisi 70 KV dan 150 KV ada di Pulau Jawa dan Pulau lainnya– Transmisi 70 KV dan 150 KV ada di Pulau Jawa dan Pulau lainnya di Indonesia. – Transmisi tegangan ekstra tinggi 275 KV dikembangkan di Sumatera. Sedangkan yang 500 KV dikembangkan di Pulau Jawa. • Perencanaan suatu sistem transmisi / penyaluran tegangan tinggi, diawali dari studi perencanaan sistem tenaga listrik, dilanjutkan dengan studi perencanaan sistem transmisi.

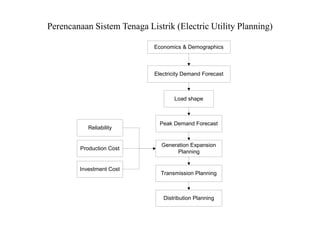

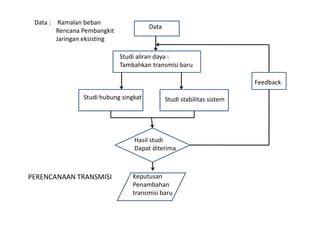

Economics & Demographics Electricity Demand Forecast Load shape Perencanaan Sistem Tenaga Listrik (Electric Utility Planning) Peak Demand Forecast Generation Expansion Planning Reliability Production Cost Investment Cost Transmission Planning Distribution Planning
Data : Ramalan beban Rencana Pembangkit Jaringan eksisting Data Studi aliran daya : Tambahkan transmisi baru Studi hubung singkat Studi stabilitas sistem Feedback Hasil studi Dapat diterima Keputusan Penambahan transmisi baru PERENCANAAN TRANSMISI

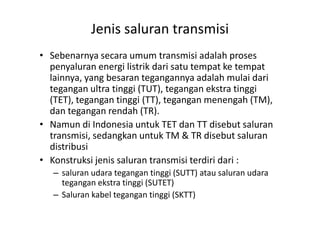

Jenis saluran transmisi • Sebenarnya secara umum transmisi adalah proses penyaluran energi listrik dari satu tempat ke tempat lainnya, yang besaran tegangannya adalah mulai dari tegangan ultra tinggi (TUT), tegangan ekstra tinggi (TET), tegangan tinggi (TT), tegangan menengah (TM), dan tegangan rendah (TR).dan tegangan rendah (TR). • Namun di Indonesia untuk TET dan TT disebut saluran transmisi, sedangkan untuk TM & TR disebut saluran distribusi • Konstruksi jenis saluran transmisi terdiri dari : – saluran udara tegangan tinggi (SUTT) atau saluran udara tegangan ekstra tinggi (SUTET) – Saluran kabel tegangan tinggi (SKTT)
Saluran udara tegangan ekstra tinggi (SUTET) • Pada umumnya digunakan pada pembangkitan dengan kapasitas di atas 500 MW. Tujuannya adalah agar drop tegangan dan penampang kawat dapat direduksi secara maksimal • Permasalahan mendasar pembangunan SUTET adalah : – konstruksi tiang (tower) yang besar dan tinggi, memerlukan tapak tanah yang luas, memerlukan isolator yang banyak, sehingga pembangunannya membutuhkan biaya yang besar.membutuhkan biaya yang besar. – Masalah lain yang timbul dalam pembangunan SUTET, adalah masalah sosial yang akhirnya berdampak pada masalah pembiayaan, antara lain : – Timbulnya protes dari masyarakat yang menentang pembangunan SUTET. – Permintaan ganti rugi tanah untuk tapak tower yang terlalu tinggi. – Adanya permintaan ganti rugi sepanjang jalur SUTET dll. • Pembangunan SUTET ini cukup efektif untuk jarak 100 km sampai dengan 500 km.

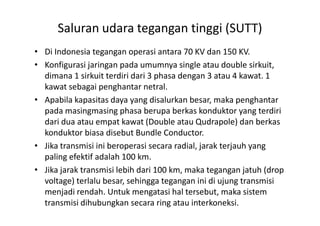

Saluran udara tegangan tinggi (SUTT) • Di Indonesia tegangan operasi antara 70 KV dan 150 KV. • Konfigurasi jaringan pada umumnya single atau double sirkuit, dimana 1 sirkuit terdiri dari 3 phasa dengan 3 atau 4 kawat. 1 kawat sebagai penghantar netral. • Apabila kapasitas daya yang disalurkan besar, maka penghantar pada masingmasing phasa berupa berkas konduktor yang terdiripada masingmasing phasa berupa berkas konduktor yang terdiri dari dua atau empat kawat (Double atau Qudrapole) dan berkas konduktor biasa disebut Bundle Conductor. • Jika transmisi ini beroperasi secara radial, jarak terjauh yang paling efektif adalah 100 km. • Jika jarak transmisi lebih dari 100 km, maka tegangan jatuh (drop voltage) terlalu besar, sehingga tegangan ini di ujung transmisi menjadi rendah. Untuk mengatasi hal tersebut, maka sistem transmisi dihubungkan secara ring atau interkoneksi.

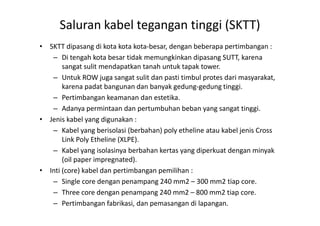

• SKTT dipasang di kota kota kota-besar, dengan beberapa pertimbangan : – Di tengah kota besar tidak memungkinkan dipasang SUTT, karena sangat sulit mendapatkan tanah untuk tapak tower. – Untuk ROW juga sangat sulit dan pasti timbul protes dari masyarakat, karena padat bangunan dan banyak gedung-gedung tinggi. – Pertimbangan keamanan dan estetika. – Adanya permintaan dan pertumbuhan beban yang sangat tinggi. Saluran kabel tegangan tinggi (SKTT) • Jenis kabel yang digunakan : – Kabel yang berisolasi (berbahan) poly etheline atau kabel jenis Cross Link Poly Etheline (XLPE). – Kabel yang isolasinya berbahan kertas yang diperkuat dengan minyak (oil paper impregnated). • Inti (core) kabel dan pertimbangan pemilihan : – Single core dengan penampang 240 mm2 – 300 mm2 tiap core. – Three core dengan penampang 240 mm2 – 800 mm2 tiap core. – Pertimbangan fabrikasi, dan pemasangan di lapangan.

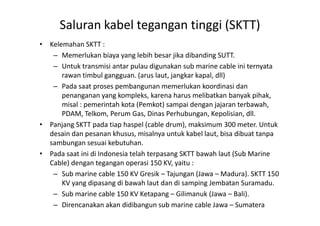

• Kelemahan SKTT : – Memerlukan biaya yang lebih besar jika dibanding SUTT. – Untuk transmisi antar pulau digunakan sub marine cable ini ternyata rawan timbul gangguan. (arus laut, jangkar kapal, dll) – Pada saat proses pembangunan memerlukan koordinasi dan penanganan yang kompleks, karena harus melibatkan banyak pihak, misal : pemerintah kota (Pemkot) sampai dengan jajaran terbawah, PDAM, Telkom, Perum Gas, Dinas Perhubungan, Kepolisian, dll. Saluran kabel tegangan tinggi (SKTT) PDAM, Telkom, Perum Gas, Dinas Perhubungan, Kepolisian, dll. • Panjang SKTT pada tiap haspel (cable drum), maksimum 300 meter. Untuk desain dan pesanan khusus, misalnya untuk kabel laut, bisa dibuat tanpa sambungan sesuai kebutuhan. • Pada saat ini di Indonesia telah terpasang SKTT bawah laut (Sub Marine Cable) dengan tegangan operasi 150 KV, yaitu : – Sub marine cable 150 KV Gresik – Tajungan (Jawa – Madura). SKTT 150 KV yang dipasang di bawah laut dan di samping Jembatan Suramadu. – Sub marine cable 150 KV Ketapang – Gilimanuk (Jawa – Bali). – Direncanakan akan didibangun sub marine cable Jawa – Sumatera

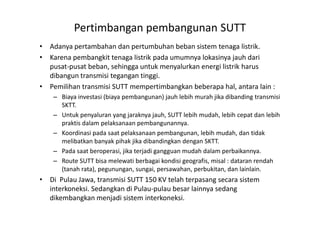

Pertimbangan pembangunan SUTT • Adanya pertambahan dan pertumbuhan beban sistem tenaga listrik. • Karena pembangkit tenaga listrik pada umumnya lokasinya jauh dari pusat-pusat beban, sehingga untuk menyalurkan energi listrik harus dibangun transmisi tegangan tinggi. • Pemilihan transmisi SUTT mempertimbangkan beberapa hal, antara lain : – Biaya investasi (biaya pembangunan) jauh lebih murah jika dibanding transmisi SKTT. – Untuk penyaluran yang jaraknya jauh, SUTT lebih mudah, lebih cepat dan lebih– Untuk penyaluran yang jaraknya jauh, SUTT lebih mudah, lebih cepat dan lebih praktis dalam pelaksanaan pembangunannya. – Koordinasi pada saat pelaksanaan pembangunan, lebih mudah, dan tidak melibatkan banyak pihak jika dibandingkan dengan SKTT. – Pada saat beroperasi, jika terjadi gangguan mudah dalam perbaikannya. – Route SUTT bisa melewati berbagai kondisi geografis, misal : dataran rendah (tanah rata), pegunungan, sungai, persawahan, perbukitan, dan lainlain. • Di Pulau Jawa, transmisi SUTT 150 KV telah terpasang secara sistem interkoneksi. Sedangkan di Pulau-pulau besar lainnya sedang dikembangkan menjadi sistem interkoneksi.

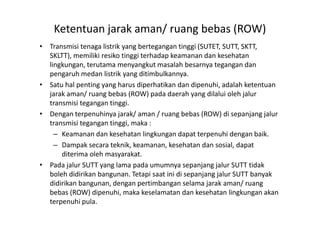

Ketentuan jarak aman/ ruang bebas (ROW) • Transmisi tenaga listrik yang bertegangan tinggi (SUTET, SUTT, SKTT, SKLTT), memiliki resiko tinggi terhadap keamanan dan kesehatan lingkungan, terutama menyangkut masalah besarnya tegangan dan pengaruh medan listrik yang ditimbulkannya. • Satu hal penting yang harus diperhatikan dan dipenuhi, adalah ketentuan jarak aman/ ruang bebas (ROW) pada daerah yang dilalui oleh jalur transmisi tegangan tinggi. • Dengan terpenuhinya jarak/ aman / ruang bebas (ROW) di sepanjang jalur• Dengan terpenuhinya jarak/ aman / ruang bebas (ROW) di sepanjang jalur transmisi tegangan tinggi, maka : – Keamanan dan kesehatan lingkungan dapat terpenuhi dengan baik. – Dampak secara teknik, keamanan, kesehatan dan sosial, dapat diterima oleh masyarakat. • Pada jalur SUTT yang lama pada umumnya sepanjang jalur SUTT tidak boleh didirikan bangunan. Tetapi saat ini di sepanjang jalur SUTT banyak didirikan bangunan, dengan pertimbangan selama jarak aman/ ruang bebas (ROW) dipenuhi, maka keselamatan dan kesehatan lingkungan akan terpenuhi pula.
ROW

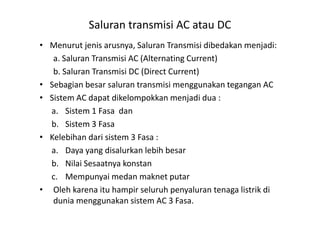

• Menurut jenis arusnya, Saluran Transmisi dibedakan menjadi: a. Saluran Transmisi AC (Alternating Current) b. Saluran Transmisi DC (Direct Current) • Sebagian besar saluran transmisi menggunakan tegangan AC • Sistem AC dapat dikelompokkan menjadi dua : a. Sistem 1 Fasa dan Saluran transmisi AC atau DC a. Sistem 1 Fasa dan b. Sistem 3 Fasa • Kelebihan dari sistem 3 Fasa : a. Daya yang disalurkan lebih besar b. Nilai Sesaatnya konstan c. Mempunyai medan maknet putar • Oleh karena itu hampir seluruh penyaluran tenaga listrik di dunia menggunakan sistem AC 3 Fasa.

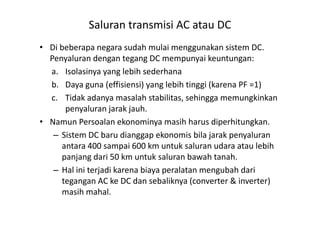

• Di beberapa negara sudah mulai menggunakan sistem DC. Penyaluran dengan tegang DC mempunyai keuntungan: a. Isolasinya yang lebih sederhana b. Daya guna (effisiensi) yang lebih tinggi (karena PF =1) c. Tidak adanya masalah stabilitas, sehingga memungkinkan penyaluran jarak jauh. Saluran transmisi AC atau DC penyaluran jarak jauh. • Namun Persoalan ekonominya masih harus diperhitungkan. – Sistem DC baru dianggap ekonomis bila jarak penyaluran antara 400 sampai 600 km untuk saluran udara atau lebih panjang dari 50 km untuk saluran bawah tanah. – Hal ini terjadi karena biaya peralatan mengubah dari tegangan AC ke DC dan sebaliknya (converter & inverter) masih mahal.
Tegangan Transmisi • Untuk daya yang sama, apabila tegangan transmisi ditinggikan, maka daya guna penyaluran akan naik oleh karena rugi-rugi transmisi turun. • Rugi-rugi tansmisi berbanding lurus dengan kuadrat arus saluran. P rugi rugi = I 2 x R (watt) • Namun demikian peninggian tegangan transmisi berarti juga penaikan tingkat dan biaya isolasi peralatan dan gardu induk. • Oleh karena itu Pemilihan Tegangan Transmisi dilakukan dengan• Oleh karena itu Pemilihan Tegangan Transmisi dilakukan dengan memperhitungkan: – Daya yang disalurkan – Jumlah rangkaian – Jarak penyaluran – Keandalan (reliability) – Biaya peralatan dan standarisasi peralatan • Tegangan Transmisi yang dipakai di Indonesia : 70, 150, 275, 500 KV

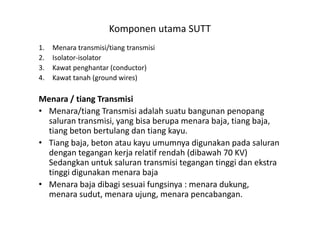

Komponen utama SUTT 1. Menara transmisi/tiang transmisi 2. Isolator-isolator 3. Kawat penghantar (conductor) 4. Kawat tanah (ground wires) Menara / tiang Transmisi • Menara/tiang Transmisi adalah suatu bangunan penopang• Menara/tiang Transmisi adalah suatu bangunan penopang saluran transmisi, yang bisa berupa menara baja, tiang baja, tiang beton bertulang dan tiang kayu. • Tiang baja, beton atau kayu umumnya digunakan pada saluran dengan tegangan kerja relatif rendah (dibawah 70 KV) Sedangkan untuk saluran transmisi tegangan tinggi dan ekstra tinggi digunakan menara baja • Menara baja dibagi sesuai fungsinya : menara dukung, menara sudut, menara ujung, menara pencabangan.

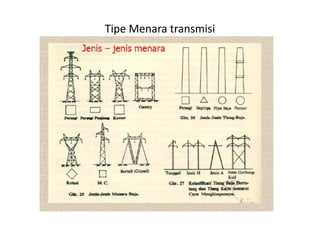

Tipe Menara transmisi

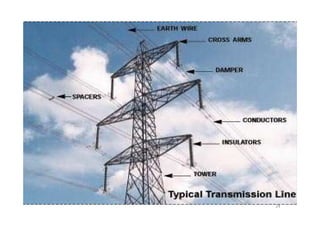

A transmission lines has the following accessories 1-tower 2-cross arms 3-dampers 4-spacers 5-conductors5-conductors 6-insulators 7-ground wire 8-arching horn gap arrestors 7-bird guard 8-danger plate--------etc. 23
24

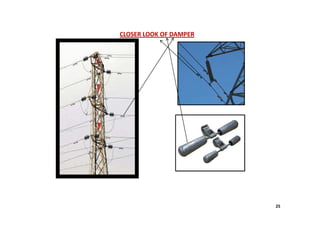

CLOSER LOOK OF DAMPER 25
Isolator • Jenis isolator yang digunakan pada saluran transmisi adalah jenis porselin atau gelas. • Menurut konstruksinya dikenal tiga jenis isolator: 1. Isolator jenis Pin (pasak) 2. Isolator Jenis Line-post 3. Isolator jenis Suspension (gantung) Komponen utama SUTT 4. Isolator jenis Strain • Isolator Pin dan pos-saluran, digunakan pada saluran transmisi tegangan menengah (SUTM) • Isolator Suspension dan Strain dapat digandeng menjadi suatu rentengan isolator untuk tegangan tinggi (SUTT) dan ekstra tinggi (SUTET). Jumlah rentengannya tergantung kebutuhan.

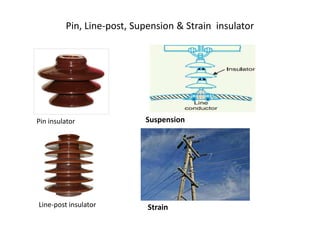

Pin, Line-post, Supension & Strain insulator Pin insulator Suspension Line-post insulator Strain
Rantai Isolator Isolator piring dirangakai di bagian pengait tengahnya membentuk suatu rantai. Jumlah isolator piring ditentukan oleh sistem tegangan yg digunakan, Singgle string amplitudo tegangan lebih petir dan surja hubung serta tingkat pengotoran isolator. Rantai isolator dpt menggunakan tipe gantung / tarik (suspension / tension). Pengaruh ayunan angin juga harus diperhatikan. Singgle string Double string

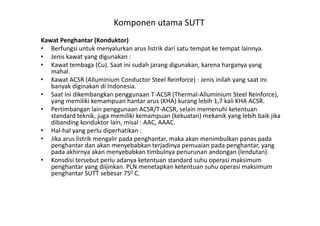

Komponen utama SUTT Kawat Penghantar (Konduktor) • Berfungsi untuk menyalurkan arus listrik dari satu tempat ke tempat lainnya. • Jenis kawat yang digunakan : • Kawat tembaga (Cu). Saat ini sudah jarang digunakan, karena harganya yang mahal. • Kawat ACSR (Alluminium Conductor Steel Reinforce) : Jenis inilah yang saat ini banyak diginakan di Indonesia. • Saat ini dikembangkan penggunaan T-ACSR (Thermal-Alluminium Steel Reinforce), yang memiliki kemampuan hantar arus (KHA) kurang lebih 1,7 kali KHA ACSR. • Pertimbangan lain penggunaan ACSR/T-ACSR, selain memenuhi ketentuan standard teknik, juga memiliki kemampuan (kekuatan) mekanik yang lebih baik jika Pertimbangan lain penggunaan ACSR/T-ACSR, selain memenuhi ketentuan standard teknik, juga memiliki kemampuan (kekuatan) mekanik yang lebih baik jika dibanding konduktor lain, misal : AAC, AAAC. • Hal-hal yang perlu diperhatikan : • Jika arus listrik mengalir pada penghantar, maka akan menimbulkan panas pada penghantar dan akan menyebabkan terjadinya pemuaian pada penghantar, yang pada akhirnya akan menyebabkan timbulnya penurunan andongan (lendutan). • Konsdisi tersebut perlu adanya ketentuan standard suhu operasi maksimum penghantar yang diijinkan. PLN menetapkan ketentuan suhu operasi maksimum penghantar SUTT sebesar 750 C.

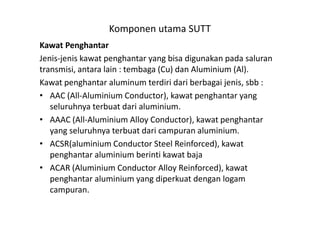

Kawat Penghantar Jenis-jenis kawat penghantar yang bisa digunakan pada saluran transmisi, antara lain : tembaga (Cu) dan Aluminium (Al). Kawat penghantar aluminum terdiri dari berbagai jenis, sbb : • AAC (All-Aluminium Conductor), kawat penghantar yang seluruhnya terbuat dari aluminium. Komponen utama SUTT • AAAC (All-Aluminium Alloy Conductor), kawat penghantar yang seluruhnya terbuat dari campuran aluminium. • ACSR(aluminium Conductor Steel Reinforced), kawat penghantar aluminium berinti kawat baja • ACAR (Aluminium Conductor Alloy Reinforced), kawat penghantar aluminium yang diperkuat dengan logam campuran.

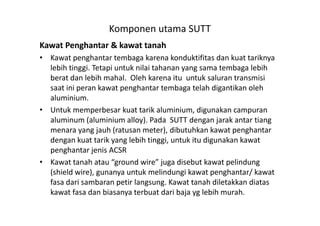

Kawat Penghantar & kawat tanah • Kawat penghantar tembaga karena konduktifitas dan kuat tariknya lebih tinggi. Tetapi untuk nilai tahanan yang sama tembaga lebih berat dan lebih mahal. Oleh karena itu untuk saluran transmisi saat ini peran kawat penghantar tembaga telah digantikan oleh aluminium. • Untuk memperbesar kuat tarik aluminium, digunakan campuran Komponen utama SUTT • Untuk memperbesar kuat tarik aluminium, digunakan campuran aluminum (aluminium alloy). Pada SUTT dengan jarak antar tiang menara yang jauh (ratusan meter), dibutuhkan kawat penghantar dengan kuat tarik yang lebih tinggi, untuk itu digunakan kawat penghantar jenis ACSR • Kawat tanah atau “ground wire” juga disebut kawat pelindung (shield wire), gunanya untuk melindungi kawat penghantar/ kawat fasa dari sambaran petir langsung. Kawat tanah diletakkan diatas kawat fasa dan biasanya terbuat dari baja yg lebih murah.

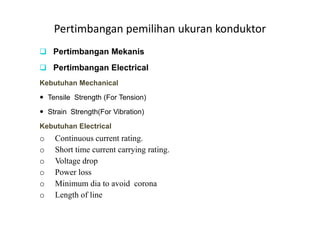

Pertimbangan pemilihan ukuran konduktor Pertimbangan Mekanis Pertimbangan Electrical Kebutuhan Mechanical Tensile Strength (For Tension) Strain Strength(For Vibration)Strain Strength(For Vibration) Kebutuhan Electrical o Continuous current rating. o Short time current carrying rating. o Voltage drop o Power loss o Minimum dia to avoid corona o Length of line

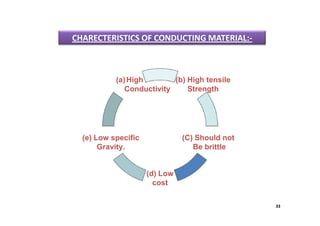

(b) High tensile Strength (a)High Conductivity CHARECTERISTICS OF CONDUCTING MATERIAL:- 33 (e) Low specific Gravity. (d) Low cost (C) Should not Be brittle

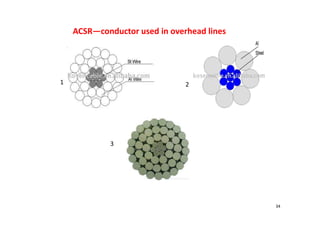

ACSR—conductor used in overhead lines 1 2 3 34

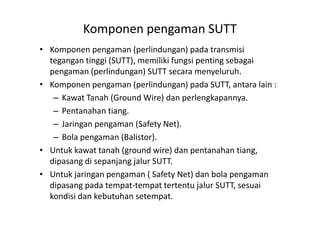

Komponen pengaman SUTT • Komponen pengaman (perlindungan) pada transmisi tegangan tinggi (SUTT), memiliki fungsi penting sebagai pengaman (perlindungan) SUTT secara menyeluruh. • Komponen pengaman (perlindungan) pada SUTT, antara lain : – Kawat Tanah (Ground Wire) dan perlengkapannya. – Pentanahan tiang.– Pentanahan tiang. – Jaringan pengaman (Safety Net). – Bola pengaman (Balistor). • Untuk kawat tanah (ground wire) dan pentanahan tiang, dipasang di sepanjang jalur SUTT. • Untuk jaringan pengaman ( Safety Net) dan bola pengaman dipasang pada tempat-tempat tertentu jalur SUTT, sesuai kondisi dan kebutuhan setempat.

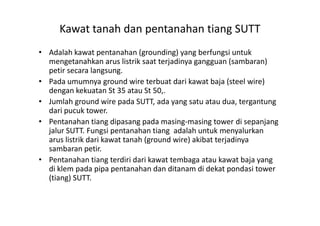

Kawat tanah dan pentanahan tiang SUTT • Adalah kawat pentanahan (grounding) yang berfungsi untuk mengetanahkan arus listrik saat terjadinya gangguan (sambaran) petir secara langsung. • Pada umumnya ground wire terbuat dari kawat baja (steel wire) dengan kekuatan St 35 atau St 50,. • Jumlah ground wire pada SUTT, ada yang satu atau dua, tergantung dari pucuk tower.dari pucuk tower. • Pentanahan tiang dipasang pada masing-masing tower di sepanjang jalur SUTT. Fungsi pentanahan tiang adalah untuk menyalurkan arus listrik dari kawat tanah (ground wire) akibat terjadinya sambaran petir. • Pentanahan tiang terdiri dari kawat tembaga atau kawat baja yang di klem pada pipa pentanahan dan ditanam di dekat pondasi tower (tiang) SUTT.

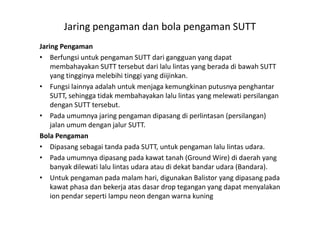

Jaring pengaman dan bola pengaman SUTT Jaring Pengaman • Berfungsi untuk pengaman SUTT dari gangguan yang dapat membahayakan SUTT tersebut dari lalu lintas yang berada di bawah SUTT yang tingginya melebihi tinggi yang diijinkan. • Fungsi lainnya adalah untuk menjaga kemungkinan putusnya penghantar SUTT, sehingga tidak membahayakan lalu lintas yang melewati persilangan dengan SUTT tersebut. • Pada umumnya jaring pengaman dipasang di perlintasan (persilangan)• Pada umumnya jaring pengaman dipasang di perlintasan (persilangan) jalan umum dengan jalur SUTT. Bola Pengaman • Dipasang sebagai tanda pada SUTT, untuk pengaman lalu lintas udara. • Pada umumnya dipasang pada kawat tanah (Ground Wire) di daerah yang banyak dilewati lalu lintas udara atau di dekat bandar udara (Bandara). • Untuk pengaman pada malam hari, digunakan Balistor yang dipasang pada kawat phasa dan bekerja atas dasar drop tegangan yang dapat menyalakan ion pendar seperti lampu neon dengan warna kuning

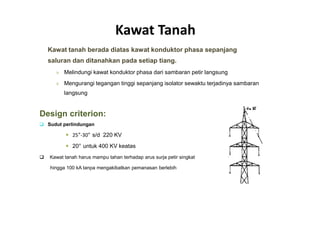

Kawat Tanah Kawat tanah berada diatas kawat konduktor phasa sepanjang saluran dan ditanahkan pada setiap tiang. » Melindungi kawat konduktor phasa dari sambaran petir langsung » Mengurangi tegangan tinggi sepanjang isolator sewaktu terjadinya sambaran langsung Design criterion:Design criterion: Sudut perlindungan 25°-30° s/d 220 KV 20° untuk 400 KV keatas Kawat tanah harus mampu tahan terhadap arus surja petir singkat hingga 100 kA tanpa mengakibatkan pemanasan berlebih

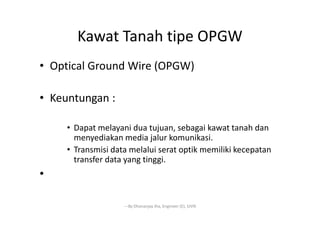

Kawat Tanah tipe OPGW • Optical Ground Wire (OPGW) • Keuntungan : • Dapat melayani dua tujuan, sebagai kawat tanah dan menyediakan media jalur komunikasi. • Transmisi data melalui serat optik memiliki kecepatan transfer data yang tinggi. • ---By Dhananjay Jha, Engineer (E), SJVN

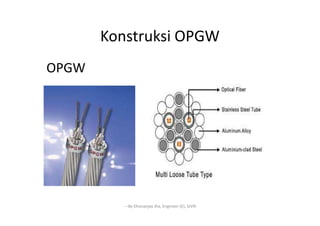

Konstruksi OPGW OPGW ---By Dhananjay Jha, Engineer (E), SJVN

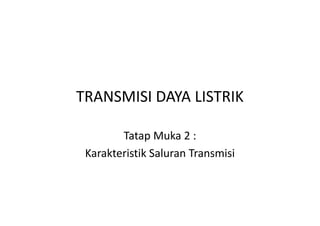

TRANSMISI DAYA LISTRIK Tatap Muka 2 : Karakteristik Saluran Transmisi
Materi Tatap Muka 2 Yang dimaksud dengan karakteristik listrik saluran transmisi adalah konstanta saluran yaitu • Resistansi/ Tahanan (R) • Induktansi (L) • Admitansi/ Konduktansi (G atau Y)• Admitansi/ Konduktansi (G atau Y) • Kapasitansi (C) Pada saluran udara konduktansi (G atau Y) nilainya sangat kecil (pengaruhnya juga kecil) sehingga dapat diabaikan
Resistansi Resistansi atus searah (DC) dari suatu konduktor (kawat penghantar) dinyatakan oleh Dimana : l = panjang dari kawat penghantar; A = luas penampang kawat, ρ = resistivitas konductor.ρ = resistivitas konductor. Sehingga resistansi DC per meter dari suatu konductor adalah Resistivitas suatu konductor merupakan karakteristik dasar dari material pembuatan konduktor. Bervariasi terhadap jenis dan temperatur dari material. Pada temperatur sama, resistivitas dari aluminum lebih tinggi dari pada tembaga.
Resistansi Nilai resistivitas naik secara linier dengan temperatur dalam daerah temperatur normal. Bila resistivitas pada suatu temperatur diketahui, nilai resistivitas pada temperatur lain dpat diketahui dari persamaan berikut Nilai resistivitas naik secara linier dengan temperatur dalam daerah temperatur normal. Bila resistivitas pada suatu temperatur diketahui, nilai resistivitas pada temperatur lain dpat diketahui dari persamaan berikut Dimana T1 dan ρT1 adalah masing-masing temperatur dalam oC dan resistivitasDimana T1 dan ρT1 adalah masing-masing temperatur dalam oC dan resistivitasDimana T1 dan ρT1 adalah masing-masing temperatur dalam C dan resistivitas pada titik 1, T2 dan ρT2 adalah temperatur dalam oC dan resistivitas pada titik 2, dan M adalah konstanta temperatur sesuai materialnya. Dimana T1 dan ρT1 adalah masing-masing temperatur dalam C dan resistivitas pada titik 1, T2 dan ρT2 adalah temperatur dalam oC dan resistivitas pada titik 2, dan M adalah konstanta temperatur sesuai materialnya. Material Resistivity at 20oC [Ω⋅Ω⋅Ω⋅Ω⋅m] Temperature constant [oC] Annealed copper 1.72⋅10-8 234.5 Hard-drawn copper 1.77⋅10-8 241.5 Aluminum 2.83⋅10-8 228.1 Iron 10.00⋅10-8 180.0 Silver 1.59⋅10-8 243.0
Resistansi Diketahui bahwa perak dan tembaga merupakan material konductor terbaik. Namun, aluminum, jauh lebih murah dan ringan, sehingga umumnya saluran transmisi menggunakan konductor jenis ini. Konductor dengan bahan aluminum harus memiliki diameter lebih besar dibandingkan tembaga sebagai solusi untuk mengatasi resistivitas aluminum yg lebih tinggi dr pada tembaga, sehingga almunium dpt dibebani dengan arus yg sama.dibebani dengan arus yg sama. Resistansi arus bolak balik (AC) dr suatu konductor selalu lebih tinggi dari pada resistansi DC karena pengaruh dari skin effect yang memaksa lebih banyak arus yang mengalir dipermukaan konduktor. Semakin tinggi frekwensi arus semakin besar pengaruh skin effect . Pada frekuensi listrik (50 Hz), pengaruh skin effect tidak terlalu besar. Nilai resistansi A C dan DC biasanya dapat diketahui dari tabel konduktor.

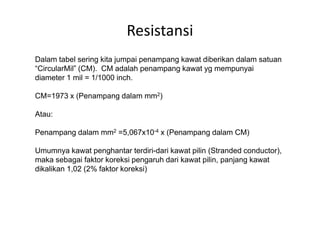

Resistansi Dalam tabel sering kita jumpai penampang kawat diberikan dalam satuan “CircularMil” (CM). CM adalah penampang kawat yg mempunyai diameter 1 mil = 1/1000 inch. CM=1973 x (Penampang dalam mm2) Atau:Atau: Penampang dalam mm2 =5,067x10-4 x (Penampang dalam CM) Umumnya kawat penghantar terdiri-dari kawat pilin (Stranded conductor), maka sebagai faktor koreksi pengaruh dari kawat pilin, panjang kawat dikalikan 1,02 (2% faktor koreksi)
Induktansi dan reaktansi induktif Induktansi seri dari saluran transmisi terdiri dari dua komponen yaitu : induktansi internal dan induktansi external , yang merupakan produk dari fulksi magnetik di dalam (internal) dan diluar (eksternal) konduktor. Induktansi suatu saluran transmisi didefinisikan sebagai jumlah fulksi gabungan [Wb-turns] yang dihasilkan per amper arus yang mengalir pada saluran: l 1. Induktansi Internal: Pada suatu konduktor dengan radius r yang membawa arus I. Pada jarak x dari titik pusat konduktor, Intentitas kuat medan magnit Hx dapat diperoleh dari hukum Ampere sbb :
Dimana Hx adalah intensitas medan magnit disetiap titik sepanjang jalur tertutup, dl adalah unit vector sepanjang jalur dan Ix adalah arus yang terdapat pada jalur. Untuk bahan material yg homogen dan jalur lingkarang dengan radius x, besar dari Hx adalah konstan, dan dl adalah selalu paralel dengan Hx. Sehingga : Induktansi dan reaktansi induktif Selanjutnya diasumsikan arus terdistribusi merata pada konduktor: Sehingga , intensitas magnetik pada radius x didalam konduktor adalah
Kerapatan fluksi pada jarak x dari titik pusat konduktor adalah : Turunan deferensial dari fluksi magnetik yang terdapat pada pipa lingkaran dengan ketebalan dx dan pda jarak x dari titik pusat konduktor adalah Induktansi dan reaktansi induktif dengan ketebalan dx dan pda jarak x dari titik pusat konduktor adalah Fluksi lingkup per meter panjang karena fluksi yang terdapat pada pipa adalah perkalian antara turunan deferensial fluksi dengan sebagian arus yang terlingkupi adalah
Total fluksi lingkup internal per meter bisa diperoleh dari integral dari … Sehingga induktansi internal per meter adalah Induktansi dan reaktansi induktif Sehingga induktansi internal per meter adalah Bila permeabilitas relatif dari konduktor adalah 1 (non-ferromagnetic material, seperti tembaga dan aluminium), induktansi per meter berkurang menjadi
Induktansi Eksternal antara 2 titik diluar saluran Guna mencari induktansi eksternal terhadap suatu konduktor, perlu dihitung fluksi lingkup dari konduktor yang disebabkan oleh hanya dari bagian fluksi antara dua titik P1 and P2 yang berjarak D1 dan D2 dari titik pusat konduktor. Diluar konduktor intensitas magnetik pada jarak x dari titik pusat konduktor adalahtitik pusat konduktor adalah (9.16.1) Karena semua arus ada dalam pipa. Kerapatan fluksi pada jarak x dari titik pusat konduktor adalah
Turunan deferensial dari fluksi magnetik yang terdapat pada pipa lingkaran dengan ketebalan dx dan pada jarak x dri titik pusat konduktor adalah Fluksi yang terlingkup seluruhnya pada arus yang dibawa konduktor menjadi : Induktansi Eksternal antara 2 titik diluar saluran Total fluksi lingkup eksternal per meter dapat diperoleh melalui integral dari… Induktansi eksternal per meter iadalah

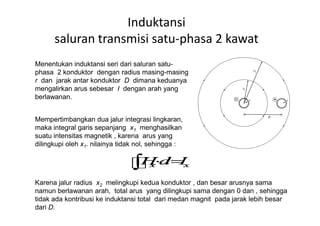

Induktansi saluran transmisi satu-phasa 2 kawat Menentukan induktansi seri dari saluran satu- phasa 2 konduktor dengan radius masing-masing r dan jarak antar konduktor D dimana keduanya mengalirkan arus sebesar I dengan arah yang berlawanan. Mempertimbangkan dua jalur integrasi lingkaran, maka integral garis sepanjang x1 menghasilkan suatu intensitas magnetik , karena arus yang dilingkupi oleh x1. nilainya tidak nol, sehingga : Karena jalur radius x2 melingkupi kedua konduktor , dan besar arusnya sama namun berlawanan arah, total arus yang dilingkupi sama dengan 0 dan , sehingga tidak ada kontribusi ke induktansi total dari medan magnit pada jarak lebih besar dari D.
Total induktansi dari kawat per unit panjang dari saluran transmisi ini adalah jumlah dari induktansi internal dan induktansi eksternal antara permukaan konduktor dengan radius (r) dan jarak antar konduktor (D): Induktansi saluran transmisi satu-phasa 2 kawat Secara simetris , total induktansi dari kawat lain yang kedua adalah sama, sehingga total induktansi dari saluran transmisi 2 kawat adalah : Dimana r adalah radius masing-masing konduktor dan D adalah jarak antar konduktor.

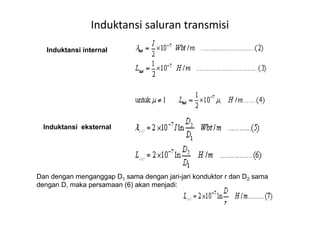

Induktansi saluran transmisi Induktansi internal Induktansi eksternal Dan dengan menganggap D1 sama dengan jari-jari konduktor r dan D2 sama dengan D, maka persamaan (6) akan menjadi:

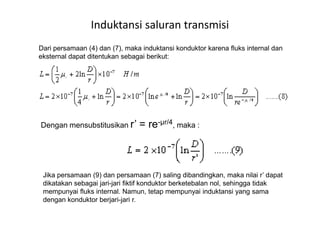

Induktansi saluran transmisi Dari persamaan (4) dan (7), maka induktansi konduktor karena fluks internal dan eksternal dapat ditentukan sebagai berikut: Dengan mensubstitusikan r’ = re-µr/4, maka : Jika persamaan (9) dan persamaan (7) saling dibandingkan, maka nilai r’ dapat dikatakan sebagai jari-jari fiktif konduktor berketebalan nol, sehingga tidak mempunyai fluks internal. Namun, tetap mempunyai induktansi yang sama dengan konduktor berjari-jari r.
Induktansi dari konduktor berkas (bundle conductor) Apabila konduktor suatu saluran transmisi terdiri dari n-berkas konduktor yang terhubung secara paralel. Meskipun induktansi dari berkas yang berbeda bernilai tidak sama, induktansi rata-rata dari masing-masing berkas tersebut bernilai sama dengan Lav,x. Dengan mengasumsikan bahwa induktansi rata-rata yang diberikan di atas merupakan induktansi dari n-berkas yang diparalelkan, maka total induktansi pada konduktor berkas tersebut adalah : GMR (Geometric Mean Radius) merupakan jari-jari fiktif konduktor berketebalan nol, sehingga tidak mempunyai fluks internal. Namun, tetap mempunyai induktansi yang sama dengan konduktor berjari-jari r, sedangkan GMD (Geometric Mean Distance) merupakan suatu nilai yang menggantikan konfigurasi asli konduktor-konduktor dengan sebuah jarak rata-rata hipotesis (hypothetical mean distance) sehingga induktansi bersama dari konfigurasi tersebut tetap sama. Besarnya GMD dan GMR adalah :
Induktansi dari konduktor berkas (bundle conductor) Perhitungan GMD dan GMR Pada saluran transmisi tiga fasa, untuk mendapatkan induktansi yang seimbang (sama pada tiap phasa), saluran transmisi perlu ditransposisikan sebanyak tiga kali GMD saluran transmisi 3 fasa :

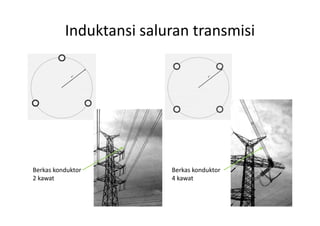

Induktansi saluran transmisi Berkas konduktor 2 kawat Berkas konduktor 4 kawat

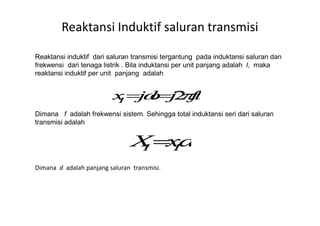

Reaktansi Induktif saluran transmisi Reaktansi induktif dari saluran transmisi tergantung pada induktansi saluran dan frekwensi dari tenaga listrik . Bila induktansi per unit panjang adalah l, maka reaktansi induktif per unit panjang adalah Dimana f adalah frekwensi sistem. Sehingga total induktansi seri dari saluranDimana f adalah frekwensi sistem. Sehingga total induktansi seri dari saluran transmisi adalah Dimana d adalah panjang saluran transmisi.
Induktansi saluran transmisi (Kesimpulan) 1. Semakin besar jarak antar phasa pada saluran transmisi, semakin besar induktansi saluran. Karena phasa-phasa pada SUTT harus berjarak yang cukup untuk menjamin isolasi yang mencukupi , maka SUTT akan memiliki induktansi yang lebih besar dari pada SUTM dan SUTR. Karena jarak antara phasa pada SKTT adalah sangat kecil ,maka induktansi seri dari SKTT jauh lebih kecil dari pada SUTT. 2. Semakin besar radius konduktor dari saluran transmisi, semakin kecil induktansi dari saluran tsb. Pada SUTT dan SUTET, dari pada menggunakan konduktor yang besar, tidak fleksibel dan berat dengan radius yang besar,konduktor yang besar, tidak fleksibel dan berat dengan radius yang besar, sering digunakan bundle conductor yang terdiri dari dua atau lebih konduktor dengan total radius mendekati diameter konduktor besar. Semakin banyak konduktor dalam bundle conductor maka pendekatan luas penampangnya semakin baik. 3. Untuk mencari nilai induktansi suatu saluran transmisi, terlebih dahulu dicari besarnya nilai GMR dan GMD dari saluran tsb. Dengan mengetahui besarnya induktansi saluran, diketahui pula reaktansi induktif saluran (XL). jadi GMR dan GMD digunakan untuk mengetahui besarnya reaktansi induktif. Selain itu, GMD dan GMR juga mampu mengetahui besarnya kapasitansi saluran dan impedansi saluran, sehingga besarnya susut tegangan dapat dikendalikan melalui parameter impedansi, kapasitif dan induktansi saluran transmisi.

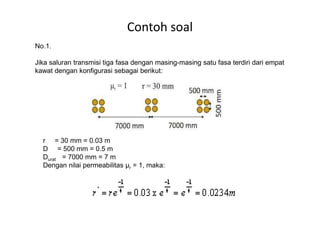

Contoh soal No.1. Jika saluran transmisi tiga fasa dengan masing-masing satu fasa terdiri dari empat kawat dengan konfigurasi sebagai berikut: r = 30 mm = 0.03 m D = 500 mm = 0.5 m Durat = 7000 mm = 7 m Dengan nilai permeabilitas µr = 1, maka:
Mencari GMR : (Persamaan 17) Contoh soal

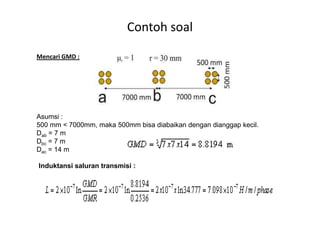

Mencari GMD : Asumsi : Contoh soal Asumsi : 500 mm < 7000mm, maka 500mm bisa diabaikan dengan dianggap kecil. Dab = 7 m Dbc = 7 m Dac = 14 m Induktansi saluran transmisi :

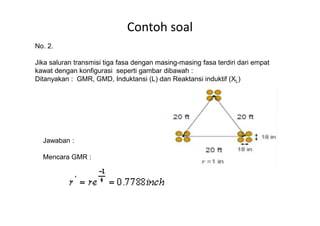

Contoh soal No. 2. Jika saluran transmisi tiga fasa dengan masing-masing fasa terdiri dari empat kawat dengan konfigurasi seperti gambar dibawah : Ditanyakan : GMR, GMD, Induktansi (L) dan Reaktansi induktif (XL) Jawaban : Mencara GMR :
Mencari GMR : (Persamaan 17) Contoh soal

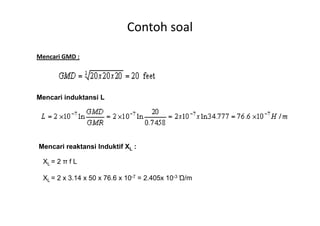

Mencari GMD : Mencari induktansi L Contoh soal Mencari reaktansi Induktif XL : XL = 2 π f L XL = 2 x 3.14 x 50 x 76.6 x 10-7 = 2.405x 10-3 Ώ/m

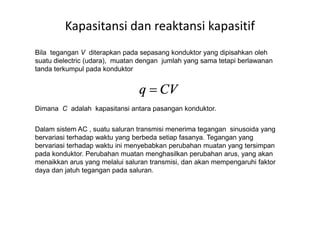

Kapasitansi dan reaktansi kapasitif Bila tegangan V diterapkan pada sepasang konduktor yang dipisahkan oleh suatu dielectric (udara), muatan dengan jumlah yang sama tetapi berlawanan tanda terkumpul pada konduktor Dimana C adalah kapasitansi antara pasangan konduktor. Dalam sistem AC , suatu saluran transmisi menerima tegangan sinusoida yang bervariasi terhadap waktu yang berbeda setiap fasanya. Tegangan yang bervariasi terhadap waktu ini menyebabkan perubahan muatan yang tersimpan pada konduktor. Perubahan muatan menghasilkan perubahan arus, yang akan menaikkan arus yang melalui saluran transmisi, dan akan mempengaruhi faktor daya dan jatuh tegangan pada saluran.
Kapasitansi dari saluran transmisi dapat diperoleh menggunakan hukum Gauss sbb : Dimana A menyatakan permukaan tertutup; dA adalah unit vector normal tegak lurus ke permukaan tsb; q adalah muatan didalam permukaan ; D adalah kerapatan fluksi listrik di permukaan: Kapasitansi dan reaktansi kapasitif kerapatan fluksi listrik di permukaan: Dimana E adalah intensitas medan listrik dititik tersebut; ε adalah permitivitas dari material/ bahan: Permittivitas relatif dari material Permittivitas ruang bebas adalah ε0 = 8.85⋅10-12 F/m
Garis fluksi listrik keluar secara uniform/ merata keluar dari permukaan konduktor dengan muatan positip di permukaannya. Pada kasus ini , vector kerapatan fluksi D selalu parallel dengan vector normal dA dan konstan disemua titik sepanjang radius r. Sehingga : Kapasitansi dan reaktansi kapasitif Dimana l adalah panjang konduktor; q adalah kerapatan muatan; Q adalah total muatan di konduktor. Sehingga kerapatan fluksi adalah Intensitas medan listrik adalah
Perbedaan potential antara dua titik P1 dan P2 dapat diperoleh dari Dimana dl adalah elemen diferensial tangensial ke jalur integrasi antara P1 dan P2. tidak tergantung dari jalurnya. Kapasitansi dan reaktansi kapasitif P2. tidak tergantung dari jalurnya. Pemilihan jalur dapat mempermudah perhitungan. Untuk P1 - Pint, vector E dan dl keduanya paralel; sehingga , E⋅dl = Edx. untuk Pint – P2 kedua vector berlawanan arah sehingg E⋅dl = 0.

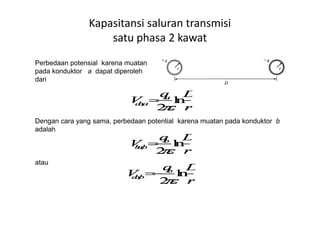

Kapasitansi saluran transmisi satu phasa 2 kawat Perbedaan potensial karena muatan pada konduktor a dapat diperoleh dari Dengan cara yang sama, perbedaan potential karena muatan pada konduktor b adalah atau
Tegangan total antara kedua saluran adalah Karena q1 = q2 = q, persamaan diatas menjadi Kapasitansi saluran transmisi satu phasa 2 kawat Kapasitansi per unit panjang antara kedua konduktor saluran adalah

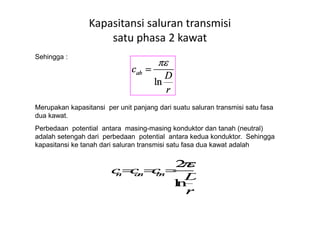

Sehingga : Merupakan kapasitansi per unit panjang dari suatu saluran transmisi satu fasa dua kawat. Kapasitansi saluran transmisi satu phasa 2 kawat dua kawat. Perbedaan potential antara masing-masing konduktor dan tanah (neutral) adalah setengah dari perbedaan potential antara kedua konduktor. Sehingga kapasitansi ke tanah dari saluran transmisi satu fasa dua kawat adalah

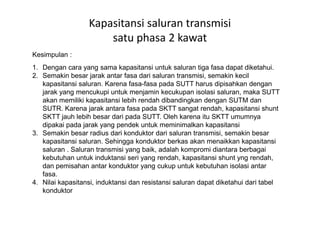

Kesimpulan : 1. Dengan cara yang sama kapasitansi untuk saluran tiga fasa dapat diketahui. 2. Semakin besar jarak antar fasa dari saluran transmisi, semakin kecil kapasitansi saluran. Karena fasa-fasa pada SUTT harus dipisahkan dengan jarak yang mencukupi untuk menjamin kecukupan isolasi saluran, maka SUTT akan memiliki kapasitansi lebih rendah dibandingkan dengan SUTM dan SUTR. Karena jarak antara fasa pada SKTT sangat rendah, kapasitansi shunt SKTT jauh lebih besar dari pada SUTT. Oleh karena itu SKTT umumnya Kapasitansi saluran transmisi satu phasa 2 kawat SKTT jauh lebih besar dari pada SUTT. Oleh karena itu SKTT umumnya dipakai pada jarak yang pendek untuk meminimalkan kapasitansi 3. Semakin besar radius dari konduktor dari saluran transmisi, semakin besar kapasitansi saluran. Sehingga konduktor berkas akan menaikkan kapasitansi saluran . Saluran transmisi yang baik, adalah kompromi diantara berbagai kebutuhan untuk induktansi seri yang rendah, kapasitansi shunt yng rendah, dan pemisahan antar konduktor yang cukup untuk kebutuhan isolasi antar fasa. 4. Nilai kapasitansi, induktansi dan resistansi saluran dapat diketahui dari tabel konduktor
Admitansi kapasitif Shunt Admitansi kapasitif shunt dari saluran transmisi tergantung pada kapasitansi saluran transmisi dan frekuensi sistem. Apabila kapasitansi per unit panjang adalah c, admitansi shunt per unit panjang adalah Sehingga admitansi kapasitif shunt adalah Dimana d adalah panjang dari saluran. Sehingga reaktansi kapasitif adalah kebalikan dari admitansi:
Contoh soal No.1: Suatu saluran transmisi satu-fasa 8000 V, 60 Hz, terdiri dari dua aluminum konduktor dengan radius 2 cm jarak antara kawat 1.2 m. Bila panjang saluran 30 km dan temperatur konduktor 200C, a. Berapa resistansi seri per kilometer dari saluran ini? b. Berapa induktansi seri per kilometer dari saluran ini? c. Berapa kapasitansi shunt per kilometer dari saluran ini? d. Berapa total reaktansi seri dari saluran ini? e. Berapa total admitansi seri dari saluran ini?e. Berapa total admitansi seri dari saluran ini? Jawaban : a. Resisitansi seri saluran transmissi adalah Dengan mengabaikan skin effect, resisitivitas saluran pada 200 adalah 2.83⋅10-8 Ω-m dan resistansi per kilometer adalah
Contoh soal b. Induktansi seri per kilometer dari saluran transmisi adalah c. Kapasitansi shunt per kilometer dari saluran transmisi adalah d. Impedansi seri per kilometer dari saluran transmissi adalah Sehingga total impedansi seri dari saluran adalah
Contoh soal e. Admitansi shunt per kilometer dari saluran transmisi adalah Total admitansi shunt dari saluran menjadi Reaktansi Kapasitif shunt adalah

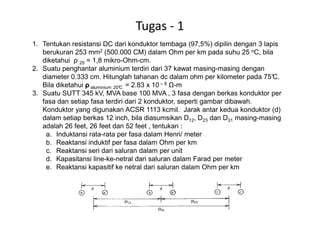

Tugas - 1 1. Tentukan resistansi DC dari konduktor tembaga (97,5%) dipilin dengan 3 lapis berukuran 253 mm2 (500.000 CM) dalam Ohm per km pada suhu 25 oC, bila diketahui ρ 25 = 1,8 mikro-Ohm-cm. 2. Suatu penghantar aluminium terdiri dari 37 kawat masing-masing dengan diameter 0.333 cm. Hitunglah tahanan dc dalam ohm per kilometer pada 75°C. Bila diketahui ρ aluminium 20°C = 2.83 x 10 – 8 -m 3. Suatu SUTT 345 kV, MVA base 100 MVA , 3 fasa dengan berkas konduktor per fasa dan setiap fasa terdiri dari 2 konduktor, seperti gambar dibawah. Konduktor yang digunakan ACSR 1113 kcmil. Jarak antar kedua konduktor (d)Konduktor yang digunakan ACSR 1113 kcmil. Jarak antar kedua konduktor (d) dalam setiap berkas 12 inch, bila diasumsikan D12, D23 dan D31 masing-masing adalah 26 feet, 26 feet dan 52 feet , tentukan : a. Induktansi rata-rata per fasa dalam Henri/ meter b. Reaktansi induktif per fasa dalam Ohm per km c. Reaktansi seri dari saluran dalam per unit d. Kapasitansi line-ke-netral dari saluran dalam Farad per meter e. Reaktansi kapasitif ke netral dari saluran dalam Ohm per km

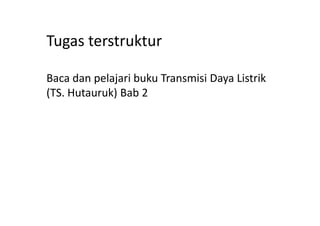

Tugas terstruktur Baca dan pelajari buku Transmisi Daya Listrik (TS. Hutauruk) Bab 2

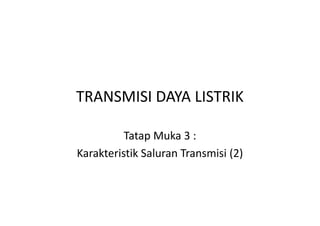

TRANSMISI DAYA LISTRIK Tatap Muka 3 : Karakteristik Saluran Transmisi (2)

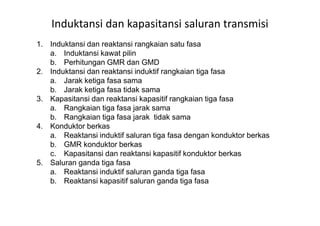

Induktansi dan kapasitansi saluran transmisi 1. Induktansi dan reaktansi rangkaian satu fasa a. Induktansi kawat pilin b. Perhitungan GMR dan GMD 2. Induktansi dan reaktansi induktif rangkaian tiga fasa a. Jarak ketiga fasa sama b. Jarak ketiga fasa tidak sama 3. Kapasitansi dan reaktansi kapasitif rangkaian tiga fasa a. Rangkaian tiga fasa jarak sama b. Rangkaian tiga fasa jarak tidak samab. Rangkaian tiga fasa jarak tidak sama 4. Konduktor berkas a. Reaktansi induktif saluran tiga fasa dengan konduktor berkas b. GMR konduktor berkas c. Kapasitansi dan reaktansi kapasitif konduktor berkas 5. Saluran ganda tiga fasa a. Reaktansi induktif saluran ganda tiga fasa b. Reaktansi kapasitif saluran ganda tiga fasa

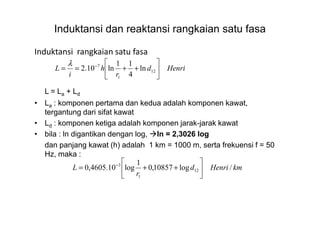

Induktansi dan reaktansi rangkaian satu fasa Induktansi rangkaian satu fasa L = La + Ld • La : komponen pertama dan kedua adalah komponen kawat, tergantung dari sifat kawat Henrid r h i L       ++== − 12 1 7 ln 4 11 ln10.2 λ tergantung dari sifat kawat • Ld : komponen ketiga adalah komponen jarak-jarak kawat • bila : ln digantikan dengan log, ln = 2,3026 log dan panjang kawat (h) adalah 1 km = 1000 m, serta frekuensi f = 50 Hz, maka : kmHenrid r L /log10857,0 1 log10.4605,0 12 1 3       ++= −
Induktansi dan reaktansi rangkaian satu fasa Reaktansi induktif : XL = 2π.f.L Perhitungan GMR dan GMD a. Radius rata-rata geometris (GMR) Radius rata-rata geometris (GMR) dari suatu kawat bundar adalah radius dari suatu silinder berdinding sangat tipis mendekati nol kmOhmd r XL /log10857,0 1 log14467,0 12 1       ++= radius dari suatu silinder berdinding sangat tipis mendekati nol sehingga induktansi silinder tsb sama dengan induktansi kawat asli b. Jarak rata-rata geometris (GMD) • Bila suatu lingkaran radius r terdapat n titik berjarak satu sama lain sama, maka GMD antara titik2 tsb adalah • GMD suatu titik thd lingkaran adalah jarak titik tsb thd pusat lingkaran • GMD dari dua lingkaran dengan jarak titik pusat d12 adalah d12 1− = n nrGMD

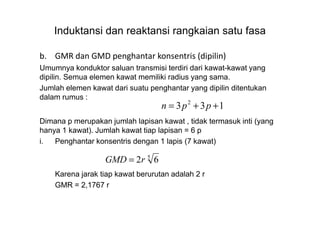

Induktansi dan reaktansi rangkaian satu fasa b. GMR dan GMD penghantar konsentris (dipilin) Umumnya konduktor saluan transmisi terdiri dari kawat-kawat yang dipilin. Semua elemen kawat memiliki radius yang sama. Jumlah elemen kawat dari suatu penghantar yang dipilin ditentukan dalam rumus : 133 2 ++= ppn Dimana p merupakan jumlah lapisan kawat , tidak termasuk inti (yang hanya 1 kawat). Jumlah kawat tiap lapisan = 6 p i. Penghantar konsentris dengan 1 lapis (7 kawat) Karena jarak tiap kawat berurutan adalah 2 r GMR = 2,1767 r 5 62rGMD =

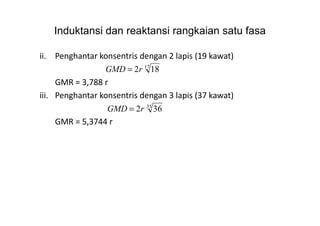

Induktansi dan reaktansi rangkaian satu fasa ii. Penghantar konsentris dengan 2 lapis (19 kawat) GMR = 3,788 r iii. Penghantar konsentris dengan 3 lapis (37 kawat) 17 182rGMD = 35 362rGMD = GMR = 5,3744 r 362rGMD =
Suatu saluran transmisi 1- fasa , 50 Hz, menggunakan konduktor tembaga keras 97,5%; 107,2 mm2 (4/0 atau 211.600CM), jumlah elemen kawat 19, radius efektif 0,6706 cm. Jarak antara kedua kawat 1,5 meter. Tentukan Reaktansi induktif per kawat per fasa dalam Ohm/km. Jawaban : r1 = radius konduktor (meter) = 0,006706 meter Contoh soal 12 1 log14467,010857,0 1 log14467,0 d r XL +      += r1 = radius konduktor (meter) = 0,006706 meter d12 = jarak antara kawat (meter = 1,5 meter kmOhmXL /3556,05,1log14467,010857,0 006706,0 1 log14467,0 =+      +=

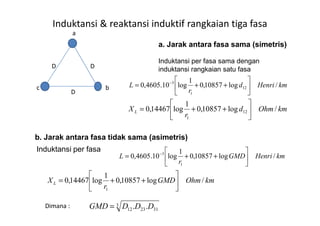

Induktansi & reaktansi induktif rangkaian tiga fasa D D D a bc a. Jarak antara fasa sama (simetris) Induktansi per fasa sama dengan induktansi rangkaian satu fasa kmHenrid r L /log10857,0 1 log10.4605,0 12 1 3       ++= − kmOhmd r XL /log10857,0 1 log14467,0 12       ++= Induktansi per fasa b. Jarak antara fasa tidak sama (asimetris) Dimana : 3 312312 .. DDDGMD = kmOhmd r XL /log10857,0log14467,0 12 1     kmHenriGMD r L /log10857,0 1 log10.4605,0 1 3       ++= − kmOhmGMD r XL /log10857,0 1 log14467,0 1       ++=

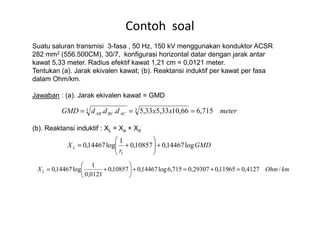

Suatu saluran transmisi 3-fasa , 50 Hz, 150 kV menggunakan konduktor ACSR 282 mm2 (556.500CM), 30/7, konfigurasi horizontal datar dengan jarak antar kawat 5,33 meter. Radius efektif kawat 1,21 cm = 0,0121 meter. Tentukan (a). Jarak ekivalen kawat; (b). Reaktansi induktif per kawat per fasa dalam Ohm/km. Jawaban : (a). Jarak ekivalen kawat = GMD Contoh soal meterxxdddGMD ACBCAB 715,666,1033,533,5.. 33 === (b). Reaktansi induktif : XL = Xa + Xd meterxxdddGMD ACBCAB 715,666,1033,533,5.. === GMD r XL log14467,010857,0 1 log14467,0 1 +      += kmOhmXL /4127,011965,029307,0715,6log14467,010857,0 0121,0 1 log14467,0 =+=+      +=

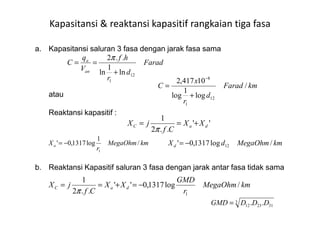

a. Kapasitansi saluran 3 fasa dengan jarak fasa sama atau Reaktansi kapasitif : Farad d r hf V q C an a 12 1 ln 1 ln ..2 + == π Kapasitansi & reaktansi kapasitif rangkaian tiga fasa kmFarad d r x C / log 1 log 10417,2 12 1 8 + = − Reaktansi kapasitif : b. Reaktansi Kapasitif saluran 3 fasa dengan jarak antar fasa tidak sama 3 312312 .. DDDGMD = '' ..2 1 daC XX Cf jX +== π kmMegaOhm r Xa / 1 log1317,0' 1 −= kmMegaOhmdXd /log1317,0' 12−= kmMegaOhm r GMD XX Cf jX daC /log1317,0'' ..2 1 1 −=+== π

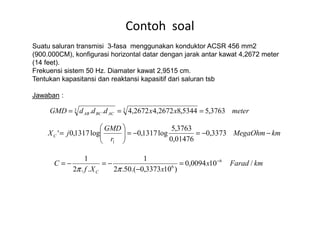

Suatu saluran transmisi 3-fasa menggunakan konduktor ACSR 456 mm2 (900.000CM), konfigurasi horizontal datar dengan jarak antar kawat 4,2672 meter (14 feet). Frekuensi sistem 50 Hz. Diamater kawat 2,9515 cm. Tentukan kapasitansi dan reaktansi kapasitif dari saluran tsb Jawaban : Contoh soal meterxxdddGMD ACBCAB 3763,55344,82672,42672,4.. 33 === meterxxdddGMD ACBCAB 3763,55344,82672,42672,4.. === kmMegaOhm r GMD jXC −−=−=      = 3373,0 01476,0 3763,5 log1317,0log1317,0' 1 kmFaradx xXf C C /100094,0 )103373,0.(50.2 1 ..2 1 6 6 − = − −=−= ππ
Konduktor berkas (bundle) Pada SUTET, bila saluran tiap fasa hanya menggunakan satu konduktor, rugi corona dan interferensi komunikasi sudah sangat besar. Untuk itu pada tiap fasa digunakan konduktor berkas dengan jumlah konduktor 2, 3, 4 atau lebih. Dengan menggunakan konduktor berkas, reaktansi saluran akan lebih kecil sehingga kapasitas hantar arus akan lebih besar. Saluran transmisi 3 fasa yang panjang umumnya dilakukan transposisi diantara fasanya, fluksi lingkup pada fasa A karena arus pada fasa B, D λAB = K iB ln lilitan-Weber Dimana : dAB = jarak pusat konduktor berkas A ke pusat konduktor berkas B DB = jarak pusat konduktor berkas B ke titik jauh Dengan cara yang sama untuk fasa A karena arus fasa C Induktansi konduktor berkas per fasa adalah : AB B d D GMD n ddr K i L n A A A ln 1 ln... 1 ln 4 11 ln 1121 +       ++++ == λ
Pendekatan : Reaktansi induktif konduktor berkas per fasa : XL = 0,14467 log Ohm/km Dimana : GMR GMD Konduktor berkas 3 .. ACBCAB dddGMD = n ndddrGMR 113121 ......'.= n113121
GMR dari konduktor berkas dimana sub konduktor mempunyai jarak-jarak yang sama dan terletak pada suatu lingkaran dengan radius R adalah : Bila jumlah sub konduktor 2, maka n = 2 Konduktor berkas R R S R r RRrSrGMR ' 22'.'. 1 11 === Dimana: r1’ = GMR sub konduktor
SR Konduktor berkas Bila jumlah sub konduktor 3, maka n = 3 3 S R= 3 13 2 1 3 2 1 ' 33'.'. R r RRrSrGMR === Bila jumlah sub konduktor 4, maka n = 4Bila jumlah sub konduktor 4, maka n = 4 2 S R = 4 1 ' 4 R r RGMR = Bila jumlah sub konduktor n, maka bentuk umumnya adalah : n R r nRGMR ' . 1 =

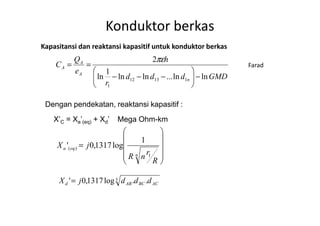

Konduktor berkas GMDddd r h e Q C n A A A lnln...lnln 1 ln 2 11312 1 −      −−− == πε Kapasitansi dan reaktansi kapasitif untuk konduktor berkas Dengan pendekatan, reaktansi kapasitif : Farad           = n eqa R rnR jX 1 )( 1 log1317,0' X’C = Xa’(eq) + Xd’ Mega Ohm-km 3 ..log1317,0' ACBCABd dddjX =

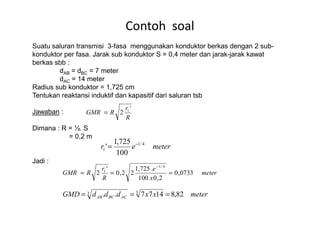

Suatu saluran transmisi 3-fasa menggunakan konduktor berkas dengan 2 sub- konduktor per fasa. Jarak sub konduktor S = 0,4 meter dan jarak-jarak kawat berkas sbb : dAB = dBC = 7 meter dAC = 14 meter Radius sub konduktor = 1,725 cm Tentukan reaktansi induktif dan kapasitif dari saluran tsb Jawaban : Contoh soal r RGMR ' 2 1 =Jawaban : Dimana : R = ½. S = 0,2 m Jadi : R RGMR 2= meterer 4/1 1 100 725,1 ' − = meter x e R r RGMR 0733,0 2,0100 .725,1 22,0 ' 2 4/1 1 === − meterxxdddGMD ACBCAB 82,81477.. 33 ===
Jawaban : Jadi : Contoh soal kmOhm GMR GMD XL /301,0 0733,0 82,8 log14467,0log14467,0 === kmMegaOhm R rnR jX n eqa −−=           −=           = 1423,0 01725,0 22,0 1 log1317,0 1 log1317,0' 1 )( R nR         2,0 22,01 kmMegaOhmxxdddjX ACBCABd −−=−== 1245,01477log1317,0..log1317,0' 33 XC’ = Xa’(eq) + Xd’ = - (0,1423+0,1245) = - 0,2668 Mega-Ohm-km

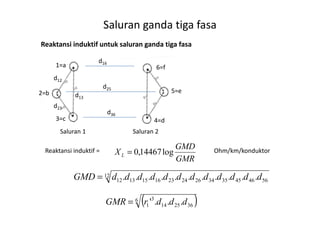

Saluran ganda tiga fasa Reaktansi induktif untuk saluran ganda tiga fasa 1=a 2=b d12 d23 d13 5=e 6=f d16 d25 d36 3=c 4=d d36 Saluran 1 Saluran 2 Reaktansi induktif = GMR GMD XL log14467,0= 12 564645353426242316151312 ........... ddddddddddddGMD = ( )6 362514 3 1 ...' dddrGMR = Ohm/km/konduktor

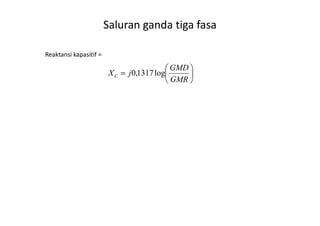

Saluran ganda tiga fasa Reaktansi kapasitif =       = GMR GMD jXC log1317,0

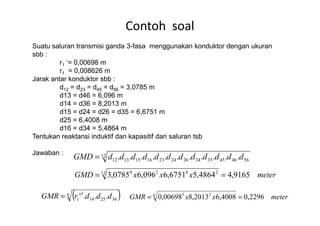

Contoh soal Suatu saluran transmisi ganda 3-fasa menggunakan konduktor dengan ukuran sbb : r1 ‘= 0,00698 m r1 = 0,008626 m Jarak antar konduktor sbb : d12 = d23 = d45 = d56 = 3,0785 m d13 = d46 = 6,096 m d14 = d36 = 8,2013 m d15 = d24 = d26 = d35 = 6,6751 md15 = d24 = d26 = d35 = 6,6751 m d25 = 6,4008 m d16 = d34 = 5,4864 m Tentukan reaktansi induktif dan kapasitif dari saluran tsb Jawaban : 12 564645353426242316151312 ........... ddddddddddddGMD = meterxxxGMD 9165,44864,56751,6096,60785,312 2424 == ( )6 362514 3 1 ...' dddrGMR = meterxxGMR 2296,04008,62013,800698,06 23 ==

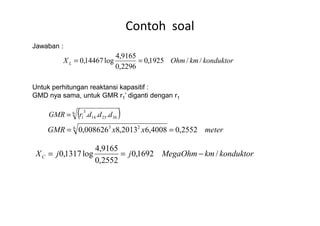

Contoh soal Jawaban : Untuk perhitungan reaktansi kapasitif : GMD nya sama, untuk GMR r1’ diganti dengan r1 konduktorkmOhmXL //1925,0 2296,0 9165,4 log14467,0 == ( )6 3 ... dddrGMR = meterxxGMR 2552,04008,62013,8008626,06 23 == konduktorkmMegaOhmjjXC /1692,0 2552,0 9165,4 log1317,0 −== ( )6 362514 3 1 ... dddrGMR =

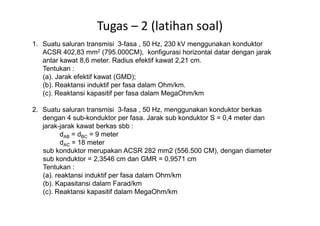

Tugas – 2 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 50 Hz, 230 kV menggunakan konduktor ACSR 402,83 mm2 (795.000CM), konfigurasi horizontal datar dengan jarak antar kawat 8,6 meter. Radius efektif kawat 2,21 cm. Tentukan : (a). Jarak efektif kawat (GMD); (b). Reaktansi induktif per fasa dalam Ohm/km. (c). Reaktansi kapasitif per fasa dalam MegaOhm/km 2. Suatu saluran transmisi 3-fasa , 50 Hz, menggunakan konduktor berkas2. Suatu saluran transmisi 3-fasa , 50 Hz, menggunakan konduktor berkas dengan 4 sub-konduktor per fasa. Jarak sub konduktor S = 0,4 meter dan jarak-jarak kawat berkas sbb : dAB = dBC = 9 meter dAC = 18 meter sub konduktor merupakan ACSR 282 mm2 (556.500 CM), dengan diameter sub konduktor = 2,3546 cm dan GMR = 0,9571 cm Tentukan : (a). reaktansi induktif per fasa dalam Ohm/km (b). Kapasitansi dalam Farad/km (c). Reaktansi kapasitif dalam MegaOhm/km

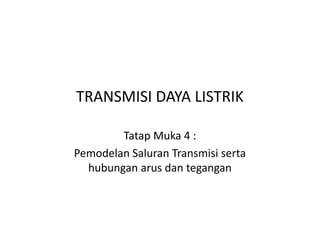

TRANSMISI DAYA LISTRIK Tatap Muka 4 : Pemodelan Saluran Transmisi serta hubungan arus dan tegangan

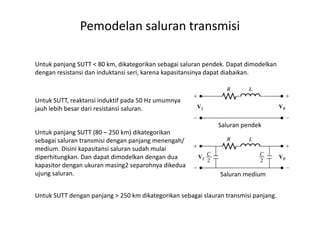

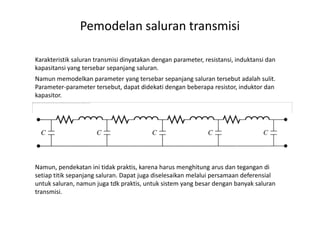

Pemodelan saluran transmisi Karakteristik saluran transmisi dinyatakan dengan parameter, resistansi, induktansi dan kapasitansi yang tersebar sepanjang saluran. The image cannot be displayed. Your computer may not have enough memory to open the image, or the image may have been corrupted. Restart your computer, and then open the file again. If the red x still appears, you may have to delete the image and then insert it again. Namun memodelkan parameter yang tersebar sepanjang saluran tersebut adalah sulit. Parameter-parameter tersebut, dapat didekati dengan beberapa resistor, induktor dan kapasitor. Namun, pendekatan ini tidak praktis, karena harus menghitung arus dan tegangan di setiap titik sepanjang saluran. Dapat juga diselesaikan melalui persamaan deferensial untuk saluran, namun juga tdk praktis, untuk sistem yang besar dengan banyak saluran transmisi.
Untuk panjang SUTT < 80 km, dikategorikan sebagai saluran pendek. Dapat dimodelkan dengan resistansi dan induktansi seri, karena kapasitansinya dapat diabaikan. Untuk SUTT, reaktansi induktif pada 50 Hz umumnya jauh lebih besar dari resistansi saluran. Pemodelan saluran transmisi Untuk panjang SUTT (80 – 250 km) dikategorikan sebagai saluran transmisi dengan panjang menengah/ medium. Disini kapasitansi saluran sudah mulai diperhitungkan. Dan dapat dimodelkan dengan dua kapasitor dengan ukuran masing2 separohnya dikedua ujung saluran. Untuk SUTT dengan panjang > 250 km dikategorikan sebagai slauran transmisi panjang. Saluran pendek Saluran medium

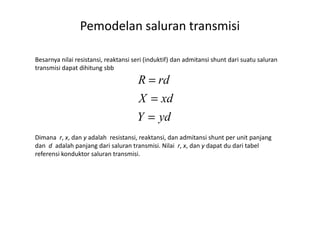

Besarnya nilai resistansi, reaktansi seri (induktif) dan admitansi shunt dari suatu saluran transmisi dapat dihitung sbb ydY xdX rdR = = = Pemodelan saluran transmisi Dimana r, x, dan y adalah resistansi, reaktansi, dan admitansi shunt per unit panjang dan d adalah panjang dari saluran transmisi. Nilai r, x, dan y dapat du dari tabel referensi konduktor saluran transmisi. ydY =
Jaringan 2 kutub (2-port networks) & konstanta ABCD Suatu saluran transmisi dapat dinyatakan dengan jaringan 2 kutub – yaitu suatu jaringan yg dapat diisolasi dari lingkungan luarnya melalui dua hubungan kutub, seperti pd gambar. Bila jaringannya linier, berdasarkan teori rangkaian (analogous to Thevenin’s theorem)Bila jaringannya linier, berdasarkan teori rangkaian (analogous to Thevenin’s theorem) menetapkan hubungan antara tegangan dan arus sisi krim dan sisi terima sbb : Disini konstanta A dan D tanpa dimensi, konstanta B dengan unit Ω, dan konstanta C diukur dalam Siemens (Mho). Konstnata-2 ini sering kali disebut sebagai konstanta umum rangkaian, atau konstanta ABCD. RRS RRS DICVI BIAVV += +=

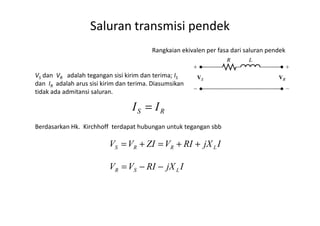

Saluran transmisi pendek Rangkaian ekivalen per fasa dari saluran pendek VS dan VR adalah tegangan sisi kirim dan terima; IS dan IR adalah arus sisi kirim dan terima. Diasumsikan tidak ada admitansi saluran. RS II = Berdasarkan Hk. Kirchhoff terdapat hubungan untuk tegangan sbb RS II = IjXRIVZIVV LRRS ++=+= IjXRIVV LSR −−=

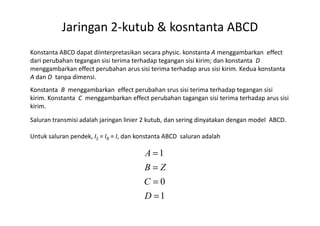

Jaringan 2-kutub & kosntanta ABCD Konstanta ABCD dapat diinterpretasikan secara physic. konstanta A menggambarkan effect dari perubahan tegangan sisi terima terhadap tegangan sisi kirim; dan konstanta D menggambarkan effect perubahan arus sisi terima terhadap arus sisi kirim. Kedua konstanta A dan D tanpa dimensi. Konstanta B menggambarkan effect perubahan srus sisi terima terhadap tegangan sisi kirim. Konstanta C menggambarkan effect perubahan tagangan sisi terima terhadap arus sisi kirim. Saluran transmisi adalah jaringan linier 2 kutub, dan sering dinyatakan dengan model ABCD. Untuk saluran pendek, IS = IR = I, dan konstanta ABCD saluran adalah 1 0 1 = = = = D C ZB A

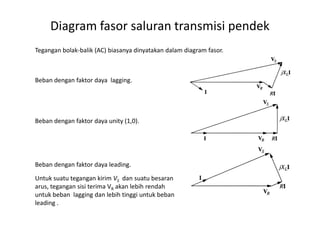

Diagram fasor saluran transmisi pendek Tegangan bolak-balik (AC) biasanya dinyatakan dalam diagram fasor. Beban dengan faktor daya lagging. Beban dengan faktor daya unity (1,0). Beban dengan faktor daya leading. Untuk suatu tegangan kirim VS dan suatu besaran arus, tegangan sisi terima VR akan lebih rendah untuk beban lagging dan lebih tinggi untuk beban leading .

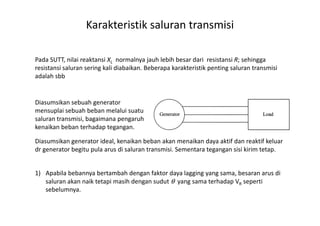

Karakteristik saluran transmisi Pada SUTT, nilai reaktansi XL normalnya jauh lebih besar dari resistansi R; sehingga resistansi saluran sering kali diabaikan. Beberapa karakteristik penting saluran transmisi adalah sbb 1. The effect of load changes Diasumsikan sebuah generator mensuplai sebuah beban melalui suatumensuplai sebuah beban melalui suatu saluran transmisi, bagaimana pengaruh kenaikan beban terhadap tegangan. Diasumsikan generator ideal, kenaikan beban akan menaikan daya aktif dan reaktif keluar dr generator begitu pula arus di saluran transmisi. Sementara tegangan sisi kirim tetap. 1) Apabila bebannya bertambah dengan faktor daya lagging yang sama, besaran arus di saluran akan naik tetapi masih dengan sudut θ yang sama terhadap VR seperti sebelumnya.

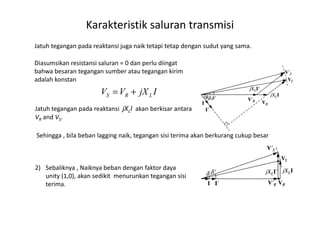

Jatuh tegangan pada reaktansi juga naik tetapi tetap dengan sudut yang sama. Diasumsikan resistansi saluran = 0 dan perlu diingat bahwa besaran tegangan sumber atau tegangan kirim adalah konstan Jatuh tegangan pada reaktansi jXLI akan berkisar antara V and V . Karakteristik saluran transmisi IjXVV LRS += L VR and VS. Sehingga , bila beban lagging naik, tegangan sisi terima akan berkurang cukup besar 2) Sebaliknya , Naiknya beban dengan faktor daya unity (1,0), akan sedikit menurunkan tegangan sisi terima.

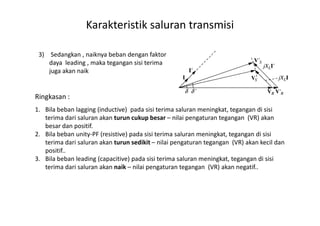

3) Sedangkan , naiknya beban dengan faktor daya leading , maka tegangan sisi terima juga akan naik Ringkasan : 1. Bila beban lagging (inductive) pada sisi terima saluran meningkat, tegangan di sisi Karakteristik saluran transmisi 1. Bila beban lagging (inductive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan turun cukup besar – nilai pengaturan tegangan (VR) akan besar dan positif. 2. Bila beban unity-PF (resistive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan turun sedikit – nilai pengaturan tegangan (VR) akan kecil dan positif.. 3. Bila beban leading (capacitive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan naik – nilai pengaturan tegangan (VR) akan negatif..

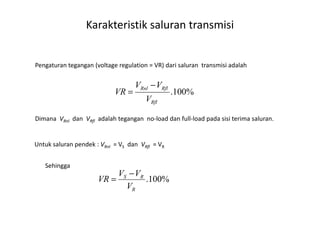

Pengaturan tegangan (voltage regulation = VR) dari saluran transmisi adalah %100. Rfl RflRnl V VV VR − = Karakteristik saluran transmisi Dimana VRnl dan VRfl adalah tegangan no-load dan full-load pada sisi terima saluran. Untuk saluran pendek : VRnl = VS dan VRfl = VR Sehingga %100. R RS V VV VR − =
Saluran transmisi menengah Pada saluran transmisi dengan panjang medium/ menengah (80 – 250 km) , nilai kapasitansi saluran sudah mulai diperhitungkan. Dalam pemodelannya dapat dipusatkan di satu titik (nominal T) atau pada dua titik (nominal PI). Rangkaian ekivalen Nominal T Relasi tegangan dan arus : 22 Z I Z IVV SRRS ++= Y Z IVIYVII RRRPRS       ++=+= 2 RRS I ZY YVI       ++= 2 1

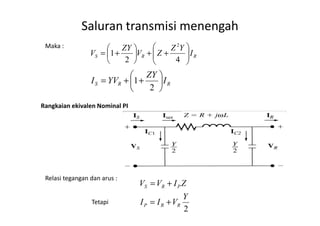

The image cannot be displayed. Your computer may not have enough memory to open the image, or the image may have been corrupted. Restart your computer, and then open the file again. If the red x still appears, you may have to delete the image and then insert it again. Saluran transmisi menengah Maka : RRS I YZ ZV ZY V       ++      += 42 1 2 RRS I ZY YVI       ++= 2 1 Rangkaian ekivalen Nominal PI Relasi tegangan dan arus : 2 Y VII ZIVV RRP PRS += += Tetapi

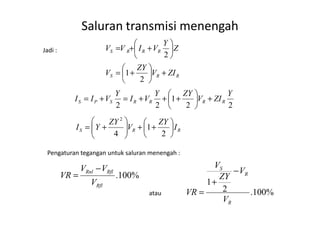

Saluran transmisi menengah Jadi : RRS RRRS ZIV ZY V Z Y VIVV +      +=       ++= 2 1 2 22 1 22 Y ZIV ZYY VI Y VII RRRRSPS +      +++=+= RRS I ZY V ZY YI       ++      += 2 1 4 2 %100. Rfl RflRnl V VV VR − = Pengaturan tegangan untuk saluran menengah : %100.2 1 R R S V V ZY V VR − + =atau

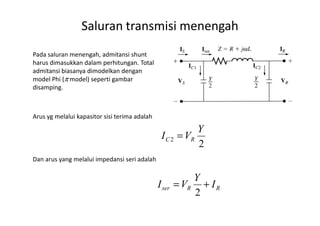

Pada saluran menengah, admitansi shunt harus dimasukkan dalam perhitungan. Total admitansi biasanya dimodelkan dengan model Phi (π model) seperti gambar disamping. Arus yg melalui kapasitor sisi terima adalah Saluran transmisi menengah Arus yg melalui kapasitor sisi terima adalah Dan arus yang melalui impedansi seri adalah 2 2 Y VI RC = RRser I Y VI += 2
Dari Hk. Kirchhoff untuk tegangan, tegangan sisi kirim adalah Arus sisi kirim menjadi Saluran transmisi menengah RRRRCRserS ZIV ZY VIIZVZIV +      +=++=+= 1 2 )( 2 RRSRCCserCS I ZY V ZY YI I Y V Y VIIIIII     ++    += ++=++=+= 11 22 211 Sehingga konstanta ABCD saluran transmisi menengah adalah Bila kapasitansi shunt diabaikan, konstanta ABCD menjadi sama dengan konstanta saluran transmisi pendek. RRS I ZY V ZY YI       ++      += 1 2 1 4 1 2 1 4 1 2 +=       += = += ZY D ZY YC ZB ZY A

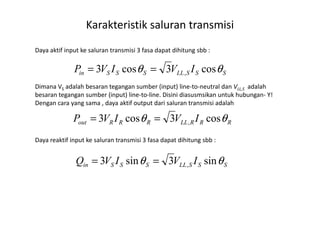

2. Power flow in a transmission line Daya aktif input ke saluran transmisi 3 fasa dapat dihitung sbb : Dimana VS adalah besaran tegangan sumber (input) line-to-neutral dan VLL,S adalah besaran tegangan sumber (input) line-to-line. Disini diasusmsikan untuk hubungan- Y! Dengan cara yang sama , daya aktif output dari saluran transmisi adalah Karakteristik saluran transmisi SSSLLSSSin IVIVP θθ cos3cos3 ,== IVIVP θθ cos3cos3 == Daya reaktif input ke saluran transmisi 3 fasa dapat dihitung sbb : RRRLLRRRout IVIVP θθ cos3cos3 ,== SSSLLSSSin IVIVQ θθ sin3sin3 ,==

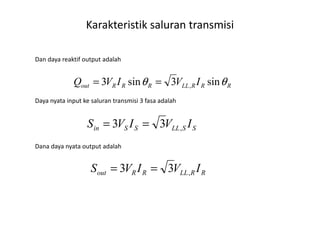

Daya nyata input ke saluran transmisi 3 fasa adalah Dan daya reaktif output adalah RRRLLRRRout IVIVQ θθ sin3sin3 ,== Karakteristik saluran transmisi Dana daya nyata output adalah SSLLSSin IVIVS ,33 == RRLLRRout IVIVS ,33 ==

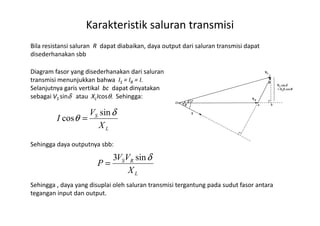

Bila resistansi saluran R dapat diabaikan, daya output dari saluran transmisi dapat disederhanakan sbb Diagram fasor yang disederhanakan dari saluran transmisi menunjukkan bahwa IS = IR = I. Selanjutnya garis vertikal bc dapat dinyatakan sebagai VS sinδ atau XLIcosθ. Sehingga: Karakteristik saluran transmisi SV I δ θ sin cos = Sehingga daya outputnya sbb: Sehingga , daya yang disuplai oleh saluran transmisi tergantung pada sudut fasor antara tegangan input dan output. L S X V I δ θ sin cos = L RS X VV P δsin3 =

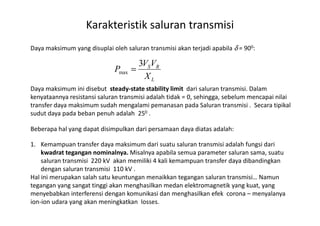

Daya maksimum yang disuplai oleh saluran transmisi akan terjadi apabila δ = 900: Daya maksimum ini disebut steady-state stability limit dari saluran transmisi. Dalam kenyataannya resistansi saluran transmisi adalah tidak = 0, sehingga, sebelum mencapai nilai transfer daya maksimum sudah mengalami pemanasan pada Saluran transmisi . Secara tipikal sudut daya pada beban penuh adalah 250 . Karakteristik saluran transmisi L RS X VV P 3 max = sudut daya pada beban penuh adalah 250 . Beberapa hal yang dapat disimpulkan dari persamaan daya diatas adalah: 1. Kemampuan transfer daya maksimum dari suatu saluran transmisi adalah fungsi dari kwadrat tegangan nominalnya. Misalnya apabila semua parameter saluran sama, suatu saluran transmisi 220 kV akan memiliki 4 kali kemampuan transfer daya dibandingkan dengan saluran transmisi 110 kV . Hal ini merupakan salah satu keuntungan menaikkan tegangan saluran transmisi… Namun tegangan yang sangat tinggi akan menghasilkan medan elektromagnetik yang kuat, yang menyebabkan interferensi dengan komunikasi dan menghasilkan efek corona – menyalanya ion-ion udara yang akan meningkatkan losses.

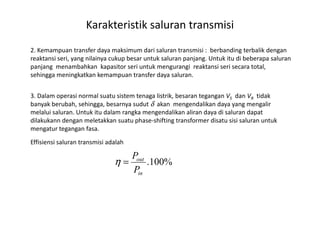

2. Kemampuan transfer daya maksimum dari saluran transmisi : berbanding terbalik dengan reaktansi seri, yang nilainya cukup besar untuk saluran panjang. Untuk itu di beberapa saluran panjang menambahkan kapasitor seri untuk mengurangi reaktansi seri secara total, sehingga meningkatkan kemampuan transfer daya saluran. 3. Dalam operasi normal suatu sistem tenaga listrik, besaran tegangan VS dan VR tidak banyak berubah, sehingga, besarnya sudut δ akan mengendalikan daya yang mengalir melalui saluran. Untuk itu dalam rangka mengendalikan aliran daya di saluran dapat Karakteristik saluran transmisi melalui saluran. Untuk itu dalam rangka mengendalikan aliran daya di saluran dapat dilakukann dengan meletakkan suatu phase-shifting transformer disatu sisi saluran untuk mengatur tegangan fasa. 3. Transmission line efficiencyEffisiensi saluran transmisi adalah %100. in out P P =η
4. Transmission line ratings Salah satu faktor batasan utama dalam pengoperasian saluran transsmisi adalah pemanasan pada resisitansi. Karena pemanasan ini adalah fungsi kwadrat arus yang mengalir di saluran dan tidak bergantung pada sudut fasanya, saluran transmisi biasanya dioperasikan pada tegangan dan daya nominal nya. 5. Transmission line limits Terdapat Beberapa kendala praktis yang membatasi daya aktif dan reaktif yang dapat disuplai oleh saluran transmisi. Kendala yang paling penting adalah : Karakteristik saluran transmisi 5. Transmission line limits oleh saluran transmisi. Kendala yang paling penting adalah : 1. Arus steady-state maksimum harus dibatasi untuk menghindari pemanasan berlebih pada saluran transmisi . Rugi-rugi daya pada saluran dihitung dengan pendekatan sbb : Semakin besar arus yang mengalir semakin besar rugi-rugi panas pada resistansi. RIP Lloss 2 3=
2. Jatuh Tegangan pada saluran harus dibatasi sekitar 5%. Dengan kata lain rasio besaran tegangan sisi terima terhadap tegangan sisi kirim adalah Batasan ini menghindari terjadinya variasi tegangan yang berlebihan. Karakteristik saluran transmisi 95,0≤ S R V V Batasan ini menghindari terjadinya variasi tegangan yang berlebihan. 3. Sudut daya δ pada saluran transmisi harus ≤ 300 untuk menjamin bahwa aliran daya pada saluran transmisi cukup jauh dari static stability limit sehingga sistem tenaga listrik dapat menangani apabila terjadi kondisi transient. Diantara batasan-batasan tersebut ada yang lebih atau kurang penting pada suatu kondisi tertentu yang berbeda. Pada saluran pendek, dimana reaktansi seri X adalah relatif kecil, pemanasan pada resistansi biasanya membatasi daya yang dapat disuplai saluran. Pada saluran yang lebih panjang yang beroperasi pada faktor dInya lagging , jatuh tegangan di saluran biasanya menjadi faktor pembatas. Pada saluran yang lebih panjang yang beroperasi pada faktor daya leading , maksimum sudut δ dapat menjadi faktor pembatas.
1. Suatu saluran transmisi 3 – fasa , 50 km, 70 kV, mempunyai konstanta saluran sbb : R = 0,20 Ohm per km, X = 0,608 Ohm per km, Y = j4,0 x10-6 Mho per km. Saluran transmisi tsb mensuplai beban 30 MW dengan faktor daya 0,9 lagging. Tegangan pada ujung beban 70 kV. Tentukan : a. Tegangan pada ujung kirim b. Daya pada ujung kirim c. Efisiensi transmisi d. Pengaturan tegangan Contoh soal - 1 Z I d. Pengaturan tegangan Jawaban : (a). Saluran transmisi ini termasuk saluran pendek IS = IR = I dan VS = VR + I.Z PR = 30 MW, pf. 0,9 lagging VR(LL) = 70 kV VR(LN) = 70 / √3 kV = 40,4 kV o o LLR R R Amp xkVx kW pfV P I 84,2594,274 9,0703 84,25000.30 ..3 )( −∠= −∠ ==

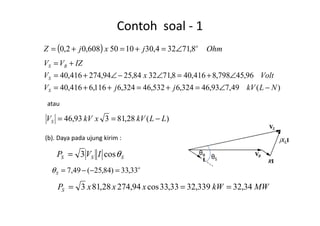

Contoh soal - 1 ( ) OhmjxjZ o 8,71324,301050608,02,0 ∠=+=+= )(49,793,46324,6532,46324,6116,6416,40 96,45798,8416,408,713284,2594,274416,40 NLkVjjV VoltxV IZVV S S RS −∠=+=++= ∠+=∠−∠+= += atau −== )(28,81393,46 LLkVxkVVS −== (b). Daya pada ujung kirim : SSS IVP θcos3= o S 33,33)84,25(49,7 =−−=θ MWkWxxxPS 34,32339,3233,33cos94,27428,813 === θR θS
(b). Efisiensi transmisi : %6,92%100. 34,32 30 %100. === S R P P η (b). Pengaturan tegangan : %11,16%100. 7028,81 %100. = − = − = RS VV VR Contoh soal - 1 %11,16%100. 70 %100. === R RS V VR

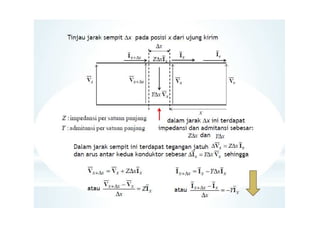

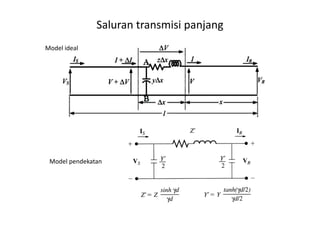

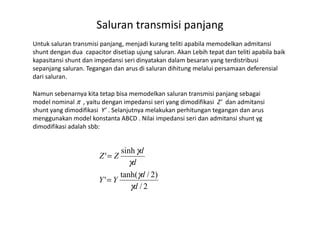

Saluran transmisi panjang Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Namun sebenarnya kita tetap bisa memodelkan saluran transmisi panjang sebagai model nominal π , yaitu dengan impedansi seri yang dimodifikasi Z’ dan admitansi shunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arusshunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arus menggunakan model konstanta ABCD . Nilai impedansi seri dan admitansi shunt yg dimodifikasi adalah sbb: 2/ )2/tanh( ' sinh ' d d YY d d ZZ γ γ γ γ = =
Saluran transmisi panjang Model ideal Model pendekatan

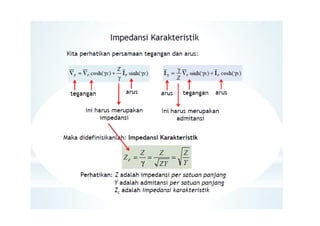

Disini Z adalah impedansi seri saluran; Y adalah admitansi shunt saluran; d adalah panjang saluran; γ adalah konstanta propagasi saluran: Dimana y adalah admitansi shunt per kilometer dan z adalah impedansi seri per km. Apabila γd semakin kecil, maka ekspresi ratio pada Z’ dan Y’ mendekati 1.0 dan model tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran Saluran transmisi panjang yz=γ tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran transmisi panjang adalah 1 2 '' 1 4 '' ' 1 2 '' +=       += = += YZ D YZ YC ZB YZ A

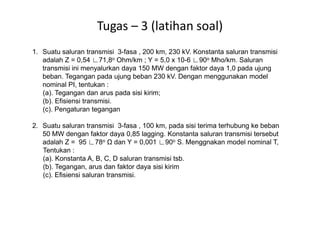

Tugas – 3 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 200 km, 230 kV. Konstanta saluran transmisi adalah Z = 0,54 ∟71,8o Ohm/km ; Y = 5,0 x 10-6 ∟90o Mho/km. Saluran transmisi ini menyalurkan daya 150 MW dengan faktor daya 1,0 pada ujung beban. Tegangan pada ujung beban 230 kV. Dengan menggunakan model nominal PI, tentukan : (a). Tegangan dan arus pada sisi kirim; (b). Efisiensi transmisi. (c). Pengaturan tegangan 2. Suatu saluran transmisi 3-fasa , 100 km, pada sisi terima terhubung ke beban 50 MW dengan faktor daya 0,85 lagging. Konstanta saluran transmisi tersebut adalah Z = 95 ∟78o dan Y = 0,001 ∟90o S. Menggnakan model nominal T, Tentukan : (a). Konstanta A, B, C, D saluran transmisi tsb. (b). Tegangan, arus dan faktor daya sisi kirim (c). Efisiensi saluran transmisi.

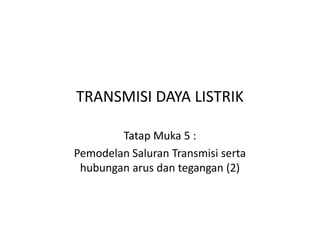

TRANSMISI DAYA LISTRIK Tatap Muka 5 : Pemodelan Saluran Transmisi serta hubungan arus dan tegangan (2)

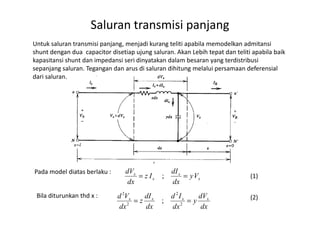

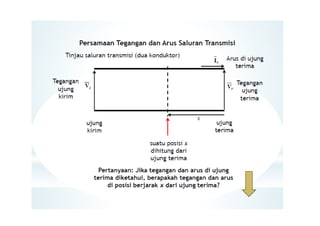

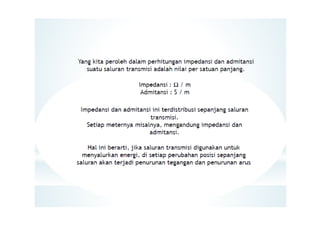

Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Saluran transmisi panjang Pada model diatas berlaku : x x x x Vy dx dI Iz dx dV == ; Bila diturunkan thd x : dx dV y dx Id dx dI z dx Vd xxxx == 2 2 2 2 ; (1) (2)

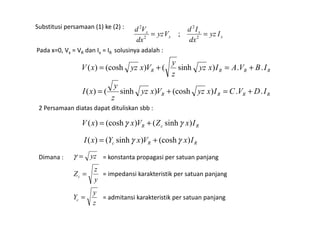

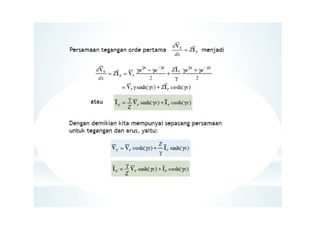

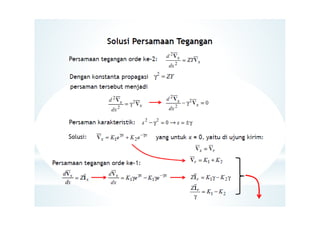

Substitusi persamaan (1) ke (2) : x x x x Iyz dx Id Vyz dx Vd == 2 2 2 2 ; Pada x=0, Vx = VR dan Ix = IR solusinya adalah : RRRR IBVAIxyz z y VxyzxV ..)sinh()(cosh)( +=+= RRRR IDVCIxyzVxyz z y xI ..)(cosh)sinh()( +=+= 2 Persamaan diatas dapat dituliskan sbb : RcR IxZVxxV )sinh()(cosh)( γγ += RRc IxVxYxI )(cosh)sinh()( γγ += Dimana : z y Y y z Z yz c c = = =γ = konstanta propagasi per satuan panjang = impedansi karakteristik per satuan panjang = admitansi karakteristik per satuan panjang

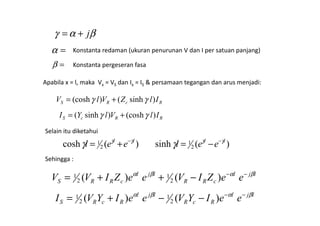

βαγ j+= =α Konstanta redaman (ukuran penurunan V dan I per satuan panjang) =β Konstanta pergeseran fasa RcRS IlZVlV )sinh()(cosh γγ += Apabila x = l, maka Vx = VS dan Ix = IS & persamaan tegangan dan arus menjadi: IlVlYI )(cosh)sinh( γγ += RRcS IlVlYI )(cosh)sinh( γγ += Selain itu diketahui )(sinh)(cosh 2 1 2 1 llll eeleel γγγγ γγ −− −=+= ljl cRR ljl cRRS eeZIVeeZIVV βαβα −− −++= )()( 2 1 2 1 ljl RcR ljl RcRS eeIYVeeIYVI βαβα −− −−+= )()( 2 1 2 1 Sehingga :
Suku pertama dari VS dan IS disebut gelombang datang (incident wave) dan suku kedua disebut gelombang refelksi/ pantulan (reflected wave). Keduanya merupakan gelombang berjalan. Gelombang datang semakin berkurang nilai dan sudut fasanya menuju sisi terima, sebaliknya gelombang pantul semakin membesar nilai dan sudut fasanya menuju sisi kirim. Disetiap titik sepanjang saluran, terjadi superposisi antara gelombang datang dan gelombang pantul. Kondisi khusus :Kondisi khusus : 1. Bila kedua suku berbeda sudut fasa 180o ,maka kedua suku diatas akan saling menghilangkan, sehingga : IR = 0 dan α = 0. kondisi ini terjadi pada saluran terbuka atau tanpa beban 2. Bila saluran ditutup dengan inpedansi karakteristik Zc, yang merupakan impedansi saluran yang panjangnya tak terhingga. pada kondisi ini tidak terdapat gelombang pantul, sehingga : VR = IR Zc Nilai Zc, untuk saluran transmisi tunggal sekitar 400 Ω dan untuk saluran ganda 200 Ω, dengan sudut fasa antara 0 sampai dengan -15o

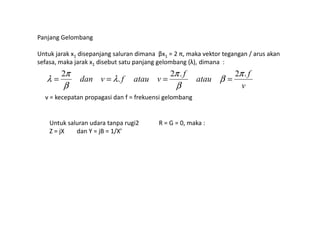

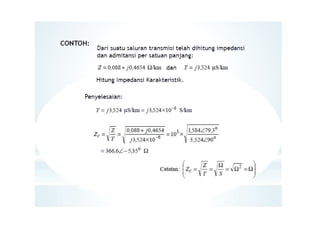

Panjang Gelombang Untuk jarak x1 disepanjang saluran dimana βx1 = 2 π, maka vektor tegangan / arus akan sefasa, maka jarak x1 disebut satu panjang gelombang (λ), dimana : v f atau f vataufvdan .2.2 . 2 π β β π λ β π λ ==== v = kecepatan propagasi dan f = frekuensi gelombang Untuk saluran udara tanpa rugi2 R = G = 0, maka : Z = jX dan Y = jB = 1/X’
Daya karakteritik. Daya karakteristik adalah daya maksimum yang dapat ditransmisikan bila tegangan sisi terima (VR) adalah sama dengan tegangan sisi kirim (VS) dan dibebani dengan beban yang sama dengan impedansi karakteristik saluran. Bila rugi-rugi saluran diabaikan, R = 0 dan G = 0, maka daya karakteristik disebut daya natural atau Surge Impedance Loading (SIL) = PN Untuk saluran panjang : lZjIlVlZIlVV oRRcRRS ββγγ sincossinh.cosh +=+= LCfLCdan C L Zo .2πωβ == = = impedansi surja = konstanta pergeseran fasa l Z V jlIl Z V lII o R R c R RS ββγγ sincossinhcosh +=+= Bila rugi-rugi diabaikan : 0)( =+= αβαγ danljl
Apabila o SS o RR VV VV δ∠= ∠= 0 Maka : lZ VV P o SR R β δ sin sin = Harga maksimum PR diperoleh bila |VR| = |VS| = |V| dan ujung beban ditutup dengan suatu beban yang sama dengan impedansi karaktersitik atau impedansi surja saluran. Harga |V2|/Zo disebut Daya Natural atau Pembebanan Impedansi Surja (Surge Impedans Loading, disingkat SIL) Jadi 2 Jadi SIL Z V PP o NR === 2 Untuk SUTT : Zo ≈ 400 Ohm Sehingga : PN = 2,5 x Tegangan (kVL-L) kW

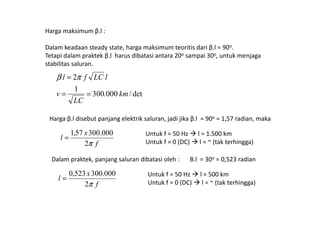

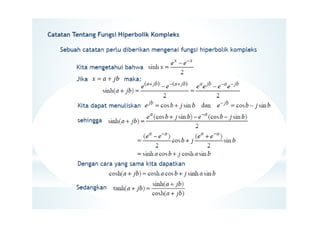

Harga maksimum β.l : Dalam keadaan steady state, harga maksimum teoritis dari β.l = 90o. Tetapi dalam praktek β.l harus dibatasi antara 20o sampai 30o, untuk menjaga stabilitas saluran. det/000.300 1 2 km LC v lLCfl == = πβ Harga β.l disebut panjang elektrik saluran, jadi jika β.l = 90o = 1,57 radian, maka f x l π2 000.30057,1 = Untuk f = 50 Hz l = 1.500 km Untuk f = 0 (DC) l = ~ (tak terhingga) Dalam praktek, panjang saluran dibatasi oleh : Β.l = 30o = 0,523 radian f x l π2 000.300523,0 = Untuk f = 50 Hz l = 500 km Untuk f = 0 (DC) l = ~ (tak terhingga)

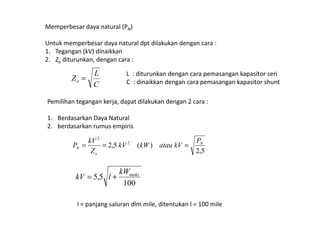

Memperbesar daya natural (PN) Untuk memperbesar daya natural dpt dilakukan dengan cara : 1. Tegangan (kV) dinaikkan 2. Zo diturunkan, dengan cara : C L Zo = L : diturunkan dengan cara pemasangan kapasitor seri C : dinaikkan dengan cara pemasangan kapasitor shunt Pemilihan tegangan kerja, dapat dilakukan dengan 2 cara : 1. Berdasarkan Daya Natural 2. berdasarkan rumus empiris 5,2 )(5,2 2 2 N o N P kVataukWkV Z kV P === 100 5,5 makskW lkV += l = panjang saluran dlm mile, ditentukan l = 100 mile

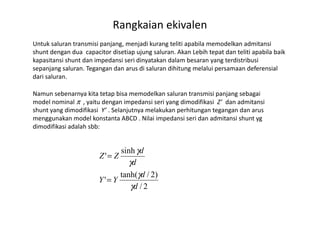

Rangkaian ekivalen Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Namun sebenarnya kita tetap bisa memodelkan saluran transmisi panjang sebagai model nominal π , yaitu dengan impedansi seri yang dimodifikasi Z’ dan admitansi shunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arusshunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arus menggunakan model konstanta ABCD . Nilai impedansi seri dan admitansi shunt yg dimodifikasi adalah sbb: 2/ )2/tanh( ' sinh ' d d YY d d ZZ γ γ γ γ = =

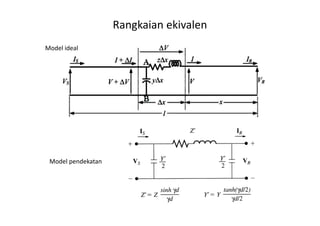

Rangkaian ekivalen Model ideal Model pendekatan

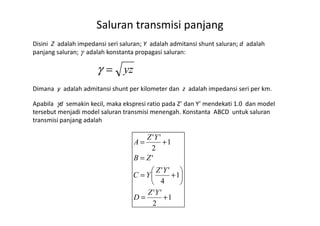

Disini Z adalah impedansi seri saluran; Y adalah admitansi shunt saluran; d adalah panjang saluran; γ adalah konstanta propagasi saluran: Dimana y adalah admitansi shunt per kilometer dan z adalah impedansi seri per km. Apabila γd semakin kecil, maka ekspresi ratio pada Z’ dan Y’ mendekati 1.0 dan model tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran Rangkaian ekivalen yz=γ tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran transmisi panjang adalah 1 2 '' 1 4 '' ' 1 2 '' +=       += = += YZ D YZ YC ZB YZ A

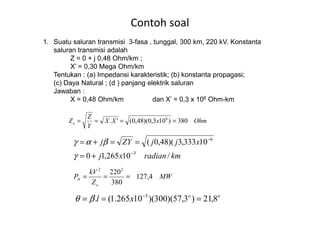

Contoh soal 1. Suatu saluran transmisi 3-fasa , tunggal, 300 km, 220 kV. Konstanta saluran transmisi adalah Z = 0 + j 0,48 Ohm/km ; X’ = 0,30 Mega Ohm/km Tentukan : (a) Impedansi karakteristik; (b) konstanta propagasi; (c) Daya Natural ; (d ) panjang elektrik saluran Jawaban : X = 0,48 Ohm/km dan X’ = 0,3 x 106 Ohm-km Z OhmxXX Y Z Zo 380)103,0)(48,0('. 6 ==== kmradianxj xjjZYj /10265,10 10333,3)(48,0( 3 6 − − += ==+= γ βαγ MW Z kV P o N 4,127 380 22022 === oo xl 8,21)3,57)(300)(10265.1(. 3 === − βθ

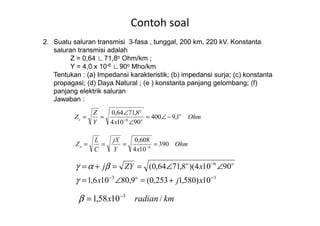

Contoh soal 2. Suatu saluran transmisi 3-fasa , tunggal, 200 km, 220 kV. Konstanta saluran transmisi adalah Z = 0,64 ∟71,8o Ohm/km ; Y = 4,0 x 10-6 ∟90o Mho/km Tentukan : (a) Impedansi karakteristik; (b) impedansi surja; (c) konstanta propagasi; (d) Daya Natural ; (e ) konstanta panjang gelombang; (f) panjang elektrik saluran Jawaban : Z o o 8,7164,0 −∠= ∠ == Ohm xY Z Z o oc 1,9400 90104 8,7164,0 6 −∠= ∠ ∠ == − 33 6 10)580,1253,0(9,80106,1 90104)(8,7164,0( −− − +=∠= ∠∠==+= xjx xZYj o oo γ βαγ Ohm xY jX C L Zo 390 104 608,0 6 ==== − kmradianx /1058,1 3− =β

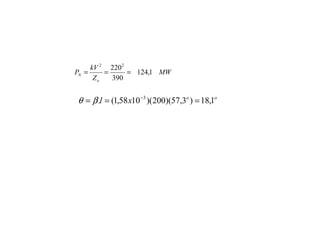

oo xl 1,18)3,57)(200)(1058,1(. 3 === − βθ MW Z kV P o N 1,124 390 22022 ===

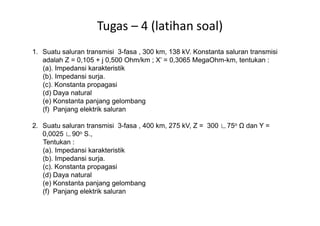

Tugas – 4 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 300 km, 138 kV. Konstanta saluran transmisi adalah Z = 0,105 + j 0,500 Ohm/km ; X’ = 0,3065 MegaOhm-km, tentukan : (a). Impedansi karakteristik (b). Impedansi surja. (c). Konstanta propagasi (d) Daya natural (e) Konstanta panjang gelombang (f) Panjang elektrik saluran 2. Suatu saluran transmisi 3-fasa , 400 km, 275 kV, Z = 300 ∟75o dan Y = 0,0025 ∟90o S., Tentukan : (a). Impedansi karakteristik (b). Impedansi surja. (c). Konstanta propagasi (d) Daya natural (e) Konstanta panjang gelombang (f) Panjang elektrik saluran
TRANSMISI DAYA LISTRIK Tatap Muka 6 : Diagram Lingkaran saluran Transmisi

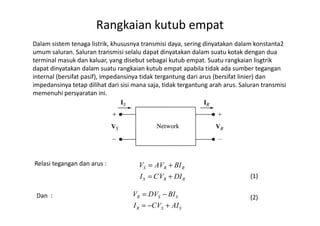

Dalam sistem tenaga listrik, khususnya transmisi daya, sering dinyatakan dalam konstanta2 umum saluran. Saluran transmisi selalu dapat dinyatakan dalam suatu kotak dengan dua terminal masuk dan kaluar, yang disebut sebagai kutub empat. Suatu rangkaian lisgtrik dapat dinyatakan dalam suatu rangkaian kutub empat apabila tidak ada sumber tegangan internal (bersifat pasif), impedansinya tidak tergantung dari arus (bersifat linier) dan impedansinya tetap dilihat dari sisi mana saja, tidak tergantung arah arus. Saluran transmisi memenuhi persyaratan ini. Rangkaian kutub empat Relasi tegangan dan arus : RRS RRS DIVCI BIVAV += += Dan : SSR SSR AICVI BIDVV +−= −= (1) (2)

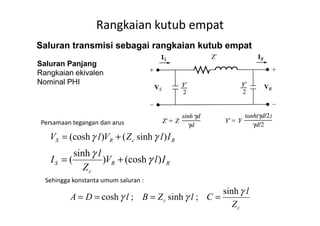

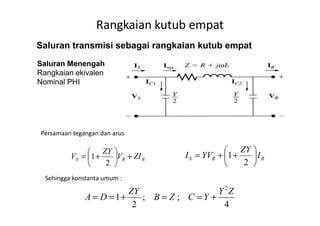

Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Pendek RS RRS II ZIVV += += 0 Persamaan tegangan dan arus Sehingga konstanta umum : A = 1 ; B = Z ; C = 0 ; D = 1

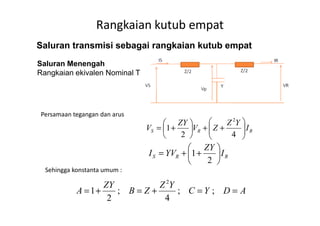

Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Menengah Rangkaian ekivalen Nominal T Persamaan tegangan dan arusPersamaan tegangan dan arus Sehingga konstanta umum : RRS I YZ ZV ZY V       ++      += 42 1 2 RRS I ZY YVI       ++= 2 1 ADYC YZ ZB ZY A ==+=+= ;; 4 ; 2 1 2
Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Menengah Rangkaian ekivalen Nominal PHI Persamaan tegangan dan arus Sehingga konstanta umum : RRS I ZY YVI       ++= 2 1 4 ;; 2 1 2 ZY YCZB ZY DA +==+== RRS ZIV ZY V +      += 2 1
Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Panjang Rangkaian ekivalen Nominal PHI Persamaan tegangan dan arus Sehingga konstanta umum saluran : c c Z l ClZBlDA γ γγ sinh ;sinh;cosh ==== RcRS IlZVlV )sinh()(cosh γγ += RR c S IlV Z l I )(cosh) sinh ( γ γ +=
• Dalam sistem tenaga listrik, khususnya dalam saluran transmisi, tegangan, arus dan daya selalu berubah-ubah dari saat ke saat. Seperti telah dilihat bahwa dalam perhitungan yang menyangkut tegangan, arus dan daya sangat panjang dan memakan waktu. Oleh karena itu untuk menghemat waktu sangat menolong bila pemecahan dilakukan secara grafik dengan pertolongan diagram lingkaran. • Diagram lingkaran juga sangat menolong dalam perencanaan dan dalam bidang operasi. Disamping itu dengan pertolongan diagram lingkaran dapat diterangkan hasil yang diperoleh • Dalam teknik tenaga listrik dikenal berbagai diagram lingkaran, salah satunya adalah Diagram lingkaran • Dalam teknik tenaga listrik dikenal berbagai diagram lingkaran, salah satunya adalah diagram lingkaran daya saluran transmisi. DIAGRAM LINGKARAN DAYA Daya merupakan bilangan kompleks dan didefinisikan sebagai berikut: dengan pengertian: + Q = daya reaktif induktif; - Q = daya reaktif kapasitif jQPIVS +== ˆ

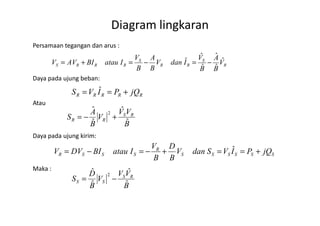

Persamaan tegangan dan arus : Daya pada ujung beban: Atau Diagram lingkaran RRRRR jQPIVS +== ˆ R S RR S RRRS V B A B V IdanV B A B V IatauBIVAV ˆ ˆ ˆ ˆ ˆ ˆ −=−=+= VV V A S RS ˆˆ 2 +−= Daya pada ujung kirim: Maka : B VV V B A S RS RR ˆ ˆ ˆ ˆ 2 +−= SSSSSS R SSSR jQPIVSdanV B D B V IatauBIDVV +==+−=−= ˆ B VV V B D S RS SS ˆ ˆ ˆ ˆ 2 −=

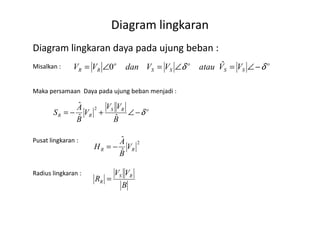

Diagram lingkaran daya pada ujung beban : Misalkan : Maka persamaan Daya pada ujung beban menjadi : Diagram lingkaran oRS RR VV V A S δ−∠+−= ˆˆ ˆ 2 o SS o SS o RR VVatauVVdanVV δδ −∠=∠=∠= ˆ0 Pusat lingkaran : Radius lingkaran : RR B V B S δ−∠+−= ˆˆ 2 ˆ ˆ RR V B A H −= B VV R RS R =
Diagram lingkaran daya pada ujung beban : Bila : Diagram lingkaran )()( 2 δβαβ −∠+−∠−= B VV V B A S RS RR ∆∠=∠=∠= DDdanBBdanAA βα Koordinat pusat lingkaran : a. Horizontal : b. Vertikal : c. Radius : AmpVolt B VV RS −= WattV B A R )cos( 2 αβ −−= VarV B A R )sin( 2 αβ −−=

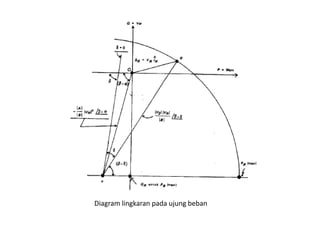

Diagram lingkaran pada ujung beban

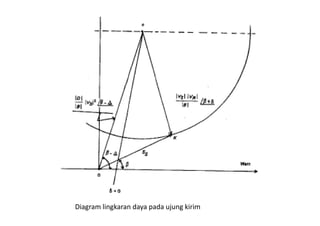

Diagram lingkaran daya pada ujung kirim : Misalkan : Maka persamaan Daya pada ujung beban menjadi : Diagram lingkaran o RR o RR o SS VVatauVVdanVV δδ ∠=−∠=∠= ˆ0 )()( 2 δββ +∠−∆−∠= B VV V B D S RS SS Koordinat pusat lingkaran : a. Horizontal : b. Vertikal : c. Radius : BB WattV B D S )cos( 2 ∆−= β VarV B D S )sin( 2 ∆−= β AmpVolt B VV RS −=
Diagram lingkaran daya pada ujung kirim

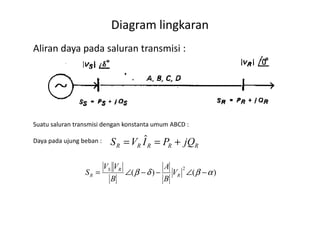

Aliran daya pada saluran transmisi : Diagram lingkaran Suatu saluran transmisi dengan konstanta umum ABCD : Daya pada ujung beban : RRRRR jQPIVS +== ˆ )()( 2 αβδβ −∠−−∠= R RS R V B A B VV S
MWV B A B VV P R RS R )cos()cos( 2 αβδβ −−−= Bila VS dan VR tegangan jala-jala dalam kV, maka daya tiga fasa adalah : MVARV B A B VV Q R RS R )sin()sin( 2 αβδβ −−−= Daya PR maksimum terjadi bila β = δ, jadi daya maksimum pada ujung beban :Daya PR maksimum terjadi bila β = δ, jadi daya maksimum pada ujung beban : MWV B A B VV P R RS maksR )cos( 2 )( αβ −−= Dan pada saat ini daya reaktifnya adalah : MVARV B A Q RR )sin( 2 αβ −−=

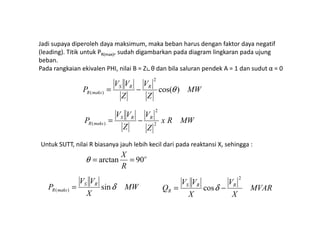

Jadi supaya diperoleh daya maksimum, maka beban harus dengan faktor daya negatif (leading). Titik untuk PR(max), sudah digambarkan pada diagram lingkaran pada ujung beban. Pada rangkaian ekivalen PHI, nilai B = Z∟θ dan bila saluran pendek A = 1 dan sudut α = 0 MW Z V Z VV P RRS maksR )cos( 2 )( θ−= VVV 2 MWRx Z V Z VV P RRS maksR 2 2 )( −= Untuk SUTT, nilai R biasanya jauh lebih kecil dari pada reaktansi X, sehingga : o R X 90arctan ==θ MW X VV P RS maksR δsin)( = MVAR X V X VV Q RRS R 2 cos −= δ

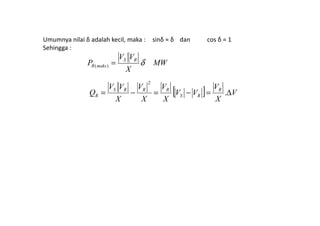

Umumnya nilai δ adalah kecil, maka : sinδ ≈ δ dan cos δ = 1 Sehingga : MW X VV P RS maksR δ=)( [ ] V X V VV X V X V X VV Q R RS RRRS R ∆=−=−= . 2

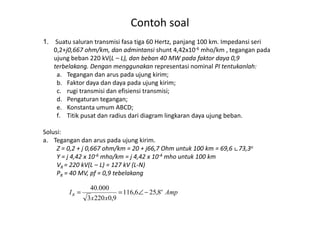

Contoh soal 1. Suatu saluran transmisi fasa tiga 60 Hertz, panjang 100 km. Impedansi seri 0,2+j0,667 ohm/km, dan admintansi shunt 4,42x10-6 mho/km , tegangan pada ujung beban 220 kV(L – L), dan beban 40 MW pada faktor daya 0,9 terbelakang. Dengan menggunakan representasi nominal PI tentukanlah: a. Tegangan dan arus pada ujung kirim; b. Faktor daya dan daya pada ujung kirim; c. rugi transmisi dan efisiensi transmisi; d. Pengaturan tegangan; e. Konstanta umum ABCD; f. Titik pusat dan radius dari diagram lingkaran daya ujung beban.f. Titik pusat dan radius dari diagram lingkaran daya ujung beban. Solusi: a. Tegangan dan arus pada ujung kirim. Z = 0,2 + j 0,667 ohm/km = 20 + j66,7 Ohm untuk 100 km = 69,6 ∟73,3o Y = j 4,42 x 10-6 mho/km = j 4,42 x 10-4 mho untuk 100 km VR = 220 kV(L – L) = 127 kV (L-N) PR = 40 MV, pf = 0,9 tebelakang Amp xx I o R 8,256,116 9,02203 000.40 −∠==
RRS ZIV ZY V +      += 2 1 RRS I ZY YV ZY I       ++      += 2 1 4 1

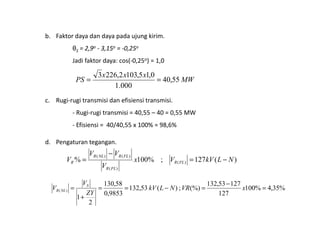

b. Faktor daya dan daya pada ujung kirim. θS = 2,9o - 3,15o = -0,25o Jadi faktor daya: cos(-0,25o) = 1,0 c. Rugi-rugi transmisi dan efisiensi transmisi. - Rugi-rugi transmisi = 40,55 – 40 = 0,55 MW MW xxx PS 55,40 000.1 0,15,1032,2263 == - Rugi-rugi transmisi = 40,55 – 40 = 0,55 MW - Efisiensi = 40/40,55 x 100% = 98,6% d. Pengaturan tegangan. )(127;%100% )( )( )()( NLkVVx V VV V FLR FLR FLRNLR R −= − = %35,4%100 127 12753,132 (%);)(53,132 9853,0 58,130 2 1 )( = − =−== + = xVRNLkV ZY V V S NLR

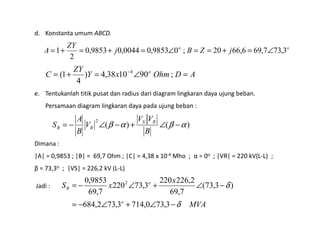

d. Konstanta umum ABCD. e. Tentukanlah titik pusat dan radius dari diagram lingkaran daya ujung beban. Persamaan diagram lingkaran daya pada ujung beban : oo jZBj ZY A 3,737,696,6620;09853,00044,09853,0 2 1 ∠=+==∠=+=+= ADOhmxY ZY C o =∠=+= − ;901038,4) 4 1( 4 Dimana : |A| = 0,9853 ; |B| = 69,7 Ohm ; |C| = 4,38 x 10-4 Mho ; α = 0o ; |VR| = 220 kV(L-L) ; β = 73,3o ; |VS| = 226,2 kV (L-L) Jadi : )()( 2 αβαβ −∠+−∠−= B VV V B A S RS RR MVA x xS o o R δ δ −∠+∠−= −∠+∠−= 3,730,7143,732,684 )3,73( 7,69 2,226220 3,73220 7,69 9853,0 2

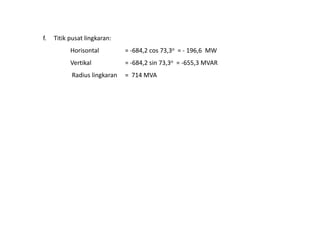

f. Titik pusat lingkaran: Horisontal = -684,2 cos 73,3o = - 196,6 MW Vertikal = -684,2 sin 73,3o = -655,3 MVAR Radius lingkaran = 714 MVA

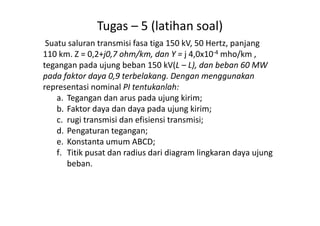

Tugas – 5 (latihan soal) Suatu saluran transmisi fasa tiga 150 kV, 50 Hertz, panjang 110 km. Z = 0,2+j0,7 ohm/km, dan Y = j 4,0x10-4 mho/km , tegangan pada ujung beban 150 kV(L – L), dan beban 60 MW pada faktor daya 0,9 terbelakang. Dengan menggunakan representasi nominal PI tentukanlah: a. Tegangan dan arus pada ujung kirim; b. Faktor daya dan daya pada ujung kirim;b. Faktor daya dan daya pada ujung kirim; c. rugi transmisi dan efisiensi transmisi; d. Pengaturan tegangan; e. Konstanta umum ABCD; f. Titik pusat dan radius dari diagram lingkaran daya ujung beban.

Recommended

6 faktor daya
6 faktor daya6 faktor daya
6 faktor daya
Simon Patabang

8 perbaikan faktor daya
8 perbaikan faktor daya8 perbaikan faktor daya
8 perbaikan faktor daya
Simon Patabang

contoh soal motor dc
contoh soal motor dccontoh soal motor dc
contoh soal motor dc
Zainul Muttaqi

Mesin arus bolak_balik_(bahan_kuliah)
Mesin arus bolak_balik_(bahan_kuliah)Mesin arus bolak_balik_(bahan_kuliah)
Mesin arus bolak_balik_(bahan_kuliah)
mocoz

Macam relay proteksi
Macam relay proteksiMacam relay proteksi
Macam relay proteksi
Ridwan Satria

Buku ast(yusreni warmi)
Buku ast(yusreni warmi)Buku ast(yusreni warmi)
Buku ast(yusreni warmi)
Kevin Adit

Parameter saluran transmisi 3 fasa
Parameter saluran transmisi 3 fasaParameter saluran transmisi 3 fasa
Parameter saluran transmisi 3 fasa
Diana Fauziyah

9 Sistem Pentanahan
9 Sistem Pentanahan9 Sistem Pentanahan
9 Sistem Pentanahan
Simon Patabang


Recommended

6 faktor daya
6 faktor daya6 faktor daya
6 faktor daya
Simon Patabang

8 perbaikan faktor daya
8 perbaikan faktor daya8 perbaikan faktor daya
8 perbaikan faktor daya
Simon Patabang

contoh soal motor dc
contoh soal motor dccontoh soal motor dc
contoh soal motor dc
Zainul Muttaqi

Mesin arus bolak_balik_(bahan_kuliah)
Mesin arus bolak_balik_(bahan_kuliah)Mesin arus bolak_balik_(bahan_kuliah)
Mesin arus bolak_balik_(bahan_kuliah)
mocoz

Macam relay proteksi
Macam relay proteksiMacam relay proteksi
Macam relay proteksi
Ridwan Satria

Buku ast(yusreni warmi)
Buku ast(yusreni warmi)Buku ast(yusreni warmi)
Buku ast(yusreni warmi)
Kevin Adit

Parameter saluran transmisi 3 fasa
Parameter saluran transmisi 3 fasaParameter saluran transmisi 3 fasa
Parameter saluran transmisi 3 fasa
Diana Fauziyah

9 Sistem Pentanahan
9 Sistem Pentanahan9 Sistem Pentanahan
9 Sistem Pentanahan
Simon Patabang

Rumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bankRumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bank
Reza Pahlepi

Regulasi Tegangan by Muhammad Kennedy Ginting
Regulasi Tegangan by Muhammad Kennedy GintingRegulasi Tegangan by Muhammad Kennedy Ginting
Regulasi Tegangan by Muhammad Kennedy Ginting
Muhammad Kennedy Ginting

Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1
Faizin Pass

Rangkaian penyearah
Rangkaian penyearahRangkaian penyearah
Rangkaian penyearah
Khairul Jakfar

JARINGAN TEGANGAN MENENGAH (JTM)
JARINGAN TEGANGAN MENENGAH (JTM)JARINGAN TEGANGAN MENENGAH (JTM)
JARINGAN TEGANGAN MENENGAH (JTM)
Politeknik Negeri Ujung Pandang

Sistem proteksi tenaga listrik
Sistem proteksi tenaga listrikSistem proteksi tenaga listrik
Sistem proteksi tenaga listrik
Politeknik Negeri Ujung Pandang

GARDU DISTRIBUSI
GARDU DISTRIBUSIGARDU DISTRIBUSI
GARDU DISTRIBUSI
Politeknik Negeri Ujung Pandang

9 sistem 3 phasa beban seimbang
9 sistem 3 phasa beban seimbang9 sistem 3 phasa beban seimbang
9 sistem 3 phasa beban seimbang
Simon Patabang

Jaringan distribusi tenaga listrik
Jaringan distribusi tenaga listrikJaringan distribusi tenaga listrik
Jaringan distribusi tenaga listrik
Politeknik Negeri Ujung Pandang

SISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIKSISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIK
Politeknik Negeri Ujung Pandang

JARINGAN TEGANGAN RENDAH ( JTR)
JARINGAN TEGANGAN RENDAH ( JTR)JARINGAN TEGANGAN RENDAH ( JTR)
JARINGAN TEGANGAN RENDAH ( JTR)
Politeknik Negeri Ujung Pandang

Jaringan tegangan menengah
Jaringan tegangan menengahJaringan tegangan menengah
Jaringan tegangan menengah
Politeknik Negeri Ujung Pandang

Gangguan Pada Sistem Tenaga Listrik
Gangguan Pada Sistem Tenaga ListrikGangguan Pada Sistem Tenaga Listrik
Gangguan Pada Sistem Tenaga Listrik
derrydwipermata

Disconnecting Switch ( Saklar Pemisah )
Disconnecting Switch ( Saklar Pemisah )Disconnecting Switch ( Saklar Pemisah )
Disconnecting Switch ( Saklar Pemisah )
TEMMY NGEDY

3 Kapasitor Bank
3 Kapasitor Bank3 Kapasitor Bank
3 Kapasitor Bank
Simon Patabang

Jenis jenis gardu induk
Jenis jenis gardu indukJenis jenis gardu induk
Jenis jenis gardu induk
Irfan Nurhadi

RL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASARL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASA
Muhammad Dany

Materi 2-dasar-sistem-proteksi-tt
Materi 2-dasar-sistem-proteksi-ttMateri 2-dasar-sistem-proteksi-tt
Materi 2-dasar-sistem-proteksi-tt
Tim Suwardiyanto

Jaringan tegangan rendah
Jaringan tegangan rendahJaringan tegangan rendah
Jaringan tegangan rendah
Politeknik Negeri Ujung Pandang

JARINGAN DISTRIBUSI PRIMER
JARINGAN DISTRIBUSI PRIMERJARINGAN DISTRIBUSI PRIMER
JARINGAN DISTRIBUSI PRIMER
Politeknik Negeri Ujung Pandang

Klasifikasi saluran transmisi berdasarkan tegangan
Klasifikasi saluran transmisi berdasarkan teganganKlasifikasi saluran transmisi berdasarkan tegangan
Klasifikasi saluran transmisi berdasarkan tegangan
Saedi Saputra Siagian

130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx
130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx
130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx
SyeqilaNazifah


More Related Content

What's hot

Rumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bankRumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bank
Reza Pahlepi

Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1
Faizin Pass

SISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIKSISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIK
Politeknik Negeri Ujung Pandang

RL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASARL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASA
Muhammad Dany


What's hot (20)

Rumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bankRumus menghitung kebutuhan capasitor bank
Rumus menghitung kebutuhan capasitor bank

Regulasi Tegangan by Muhammad Kennedy Ginting
Regulasi Tegangan by Muhammad Kennedy GintingRegulasi Tegangan by Muhammad Kennedy Ginting
Regulasi Tegangan by Muhammad Kennedy Ginting

Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1Analisa sistem tenaga(sistem per unit)-1
Analisa sistem tenaga(sistem per unit)-1

Rangkaian penyearah
Rangkaian penyearahRangkaian penyearah
Rangkaian penyearah

JARINGAN TEGANGAN MENENGAH (JTM)
JARINGAN TEGANGAN MENENGAH (JTM)JARINGAN TEGANGAN MENENGAH (JTM)
JARINGAN TEGANGAN MENENGAH (JTM)

Sistem proteksi tenaga listrik
Sistem proteksi tenaga listrikSistem proteksi tenaga listrik
Sistem proteksi tenaga listrik

GARDU DISTRIBUSI
GARDU DISTRIBUSIGARDU DISTRIBUSI
GARDU DISTRIBUSI

9 sistem 3 phasa beban seimbang
9 sistem 3 phasa beban seimbang9 sistem 3 phasa beban seimbang
9 sistem 3 phasa beban seimbang

Jaringan distribusi tenaga listrik
Jaringan distribusi tenaga listrikJaringan distribusi tenaga listrik
Jaringan distribusi tenaga listrik

SISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIKSISTEM OPERASI TENAGA LISTRIK
SISTEM OPERASI TENAGA LISTRIK

JARINGAN TEGANGAN RENDAH ( JTR)
JARINGAN TEGANGAN RENDAH ( JTR)JARINGAN TEGANGAN RENDAH ( JTR)
JARINGAN TEGANGAN RENDAH ( JTR)

Jaringan tegangan menengah
Jaringan tegangan menengahJaringan tegangan menengah
Jaringan tegangan menengah

Gangguan Pada Sistem Tenaga Listrik
Gangguan Pada Sistem Tenaga ListrikGangguan Pada Sistem Tenaga Listrik
Gangguan Pada Sistem Tenaga Listrik

Disconnecting Switch ( Saklar Pemisah )
Disconnecting Switch ( Saklar Pemisah )Disconnecting Switch ( Saklar Pemisah )
Disconnecting Switch ( Saklar Pemisah )

3 Kapasitor Bank
3 Kapasitor Bank3 Kapasitor Bank
3 Kapasitor Bank

Jenis jenis gardu induk
Jenis jenis gardu indukJenis jenis gardu induk
Jenis jenis gardu induk

RL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASARL - RANGKAIAN 3 FASA
RL - RANGKAIAN 3 FASA

Materi 2-dasar-sistem-proteksi-tt
Materi 2-dasar-sistem-proteksi-ttMateri 2-dasar-sistem-proteksi-tt
Materi 2-dasar-sistem-proteksi-tt

Jaringan tegangan rendah
Jaringan tegangan rendahJaringan tegangan rendah
Jaringan tegangan rendah

JARINGAN DISTRIBUSI PRIMER
JARINGAN DISTRIBUSI PRIMERJARINGAN DISTRIBUSI PRIMER
JARINGAN DISTRIBUSI PRIMER


Similar to Transmisi Daya Listrik

SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK
SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIKSISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK
SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK
Politeknik Negeri Ujung Pandang

Transmisi tenaga listrik
Transmisi tenaga listrikTransmisi tenaga listrik
Transmisi tenaga listrik
Politeknik Negeri Ujung Pandang

JARINGAN TEGANGAN MENENGAH
JARINGAN TEGANGAN MENENGAH JARINGAN TEGANGAN MENENGAH
JARINGAN TEGANGAN MENENGAH
Politeknik Negeri Ujung Pandang

Dasar Teknik Tegangan Tinggi
Dasar Teknik Tegangan TinggiDasar Teknik Tegangan Tinggi
Dasar Teknik Tegangan Tinggi
edofredika


Similar to Transmisi Daya Listrik (20)

Klasifikasi saluran transmisi berdasarkan tegangan
Klasifikasi saluran transmisi berdasarkan teganganKlasifikasi saluran transmisi berdasarkan tegangan
Klasifikasi saluran transmisi berdasarkan tegangan

130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx
130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx
130828899-LAPORAN-PRAKTIKUM-TRANSMISI.docx

TRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIK TRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIK

SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK
SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIKSISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK
SISTEM PENYALURAN (TRANSMIS) SISTEM TENAGA LISTRIK

TRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIK TRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIK

JARINGAN TRANSMISI LISTRIK
JARINGAN TRANSMISI LISTRIK JARINGAN TRANSMISI LISTRIK
JARINGAN TRANSMISI LISTRIK

TRANSMISI SISTEM TENAGA LISTRIK
TRANSMISI SISTEM TENAGA LISTRIKTRANSMISI SISTEM TENAGA LISTRIK
TRANSMISI SISTEM TENAGA LISTRIK

Transmisi Tenaga Listrik
Transmisi Tenaga Listrik Transmisi Tenaga Listrik
Transmisi Tenaga Listrik

TRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIKTRANSMISI TENAGA LISTRIK
TRANSMISI TENAGA LISTRIK

Transmisi Tenaga Listrik
Transmisi Tenaga ListrikTransmisi Tenaga Listrik
Transmisi Tenaga Listrik

Bab ii
Bab iiBab ii
Bab ii

TRANSMISI SISTEM TENAGA LISTRIK 150 KV
TRANSMISI SISTEM TENAGA LISTRIK 150 KVTRANSMISI SISTEM TENAGA LISTRIK 150 KV
TRANSMISI SISTEM TENAGA LISTRIK 150 KV

Transmisi tenaga listrik
Transmisi tenaga listrikTransmisi tenaga listrik
Transmisi tenaga listrik

JARINGAN TRANSMISI
JARINGAN TRANSMISIJARINGAN TRANSMISI
JARINGAN TRANSMISI

SISTEM TRANSMISI TENAGA LISTRIK INDONESIA
SISTEM TRANSMISI TENAGA LISTRIK INDONESIASISTEM TRANSMISI TENAGA LISTRIK INDONESIA
SISTEM TRANSMISI TENAGA LISTRIK INDONESIA

JARINGAN TEGANGAN MENENGAH
JARINGAN TEGANGAN MENENGAH JARINGAN TEGANGAN MENENGAH
JARINGAN TEGANGAN MENENGAH

Dasar Teknik Tegangan Tinggi
Dasar Teknik Tegangan TinggiDasar Teknik Tegangan Tinggi
Dasar Teknik Tegangan Tinggi

SISTEM PENYALURAN TENAGA LISTRIK.pdf
SISTEM PENYALURAN TENAGA LISTRIK.pdfSISTEM PENYALURAN TENAGA LISTRIK.pdf
SISTEM PENYALURAN TENAGA LISTRIK.pdf

ahmad syaifur rahman.pptx
ahmad syaifur rahman.pptxahmad syaifur rahman.pptx
ahmad syaifur rahman.pptx

Mengenal saluran energi listrik
Mengenal saluran energi listrikMengenal saluran energi listrik
Mengenal saluran energi listrik


Recently uploaded

.....................Swamedikasi 2-2.pptx
.....................Swamedikasi 2-2.pptx.....................Swamedikasi 2-2.pptx
.....................Swamedikasi 2-2.pptx
furqanridha

,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx
,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx
,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx
furqanridha

Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf
Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdfAksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf
Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf
subki124

Kenakalan Remaja (Penggunaan Narkoba).ppt
Kenakalan Remaja (Penggunaan Narkoba).pptKenakalan Remaja (Penggunaan Narkoba).ppt
Kenakalan Remaja (Penggunaan Narkoba).ppt
novibernadina

MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdfMODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf
AndiCoc


Recently uploaded (20)

AKSI NYATA TOPIK 1 MERDEKA BELAJAR. PPTX
AKSI NYATA TOPIK 1 MERDEKA BELAJAR. PPTXAKSI NYATA TOPIK 1 MERDEKA BELAJAR. PPTX
AKSI NYATA TOPIK 1 MERDEKA BELAJAR. PPTX

TUGAS RUANG KOLABORASI 1.3 PRAKARSA PERUBAHAN
TUGAS RUANG KOLABORASI 1.3 PRAKARSA PERUBAHANTUGAS RUANG KOLABORASI 1.3 PRAKARSA PERUBAHAN
TUGAS RUANG KOLABORASI 1.3 PRAKARSA PERUBAHAN

Intellectual Discourse Business in Islamic Perspective - Mej Dr Mohd Adib Abd...
Intellectual Discourse Business in Islamic Perspective - Mej Dr Mohd Adib Abd...Intellectual Discourse Business in Islamic Perspective - Mej Dr Mohd Adib Abd...
Intellectual Discourse Business in Islamic Perspective - Mej Dr Mohd Adib Abd...

PPT PENDIDIKAN KELAS RANGKAP MODUL 3 KELOMPOK 3.pptx
PPT PENDIDIKAN KELAS RANGKAP MODUL 3 KELOMPOK 3.pptxPPT PENDIDIKAN KELAS RANGKAP MODUL 3 KELOMPOK 3.pptx
PPT PENDIDIKAN KELAS RANGKAP MODUL 3 KELOMPOK 3.pptx

KELAS 10 PERUBAHAN LINGKUNGAN SMA KURIKULUM MERDEKA
KELAS 10 PERUBAHAN LINGKUNGAN SMA KURIKULUM MERDEKAKELAS 10 PERUBAHAN LINGKUNGAN SMA KURIKULUM MERDEKA
KELAS 10 PERUBAHAN LINGKUNGAN SMA KURIKULUM MERDEKA

Teks Debat Bahasa Indonesia Yang tegas dan lugas
Teks Debat Bahasa Indonesia Yang tegas dan lugasTeks Debat Bahasa Indonesia Yang tegas dan lugas
Teks Debat Bahasa Indonesia Yang tegas dan lugas

.....................Swamedikasi 2-2.pptx
.....................Swamedikasi 2-2.pptx.....................Swamedikasi 2-2.pptx
.....................Swamedikasi 2-2.pptx

Penyuluhan DM Tipe II Kegiatan Prolanis.ppt
Penyuluhan DM Tipe II Kegiatan Prolanis.pptPenyuluhan DM Tipe II Kegiatan Prolanis.ppt
Penyuluhan DM Tipe II Kegiatan Prolanis.ppt

,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx
,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx
,,,,,,,,,,,,,,,,,,,,,,Swamedikasi 3.pptx

Prov.Jabar_1504_Pengumuman Seleksi Tahap 2_CGP A11 (2).pdf
Prov.Jabar_1504_Pengumuman Seleksi Tahap 2_CGP A11 (2).pdfProv.Jabar_1504_Pengumuman Seleksi Tahap 2_CGP A11 (2).pdf
Prov.Jabar_1504_Pengumuman Seleksi Tahap 2_CGP A11 (2).pdf

MODUL PENDIDIKAN PANCASILA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL PENDIDIKAN PANCASILA KELAS 6 KURIKULUM MERDEKA.pdfMODUL PENDIDIKAN PANCASILA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL PENDIDIKAN PANCASILA KELAS 6 KURIKULUM MERDEKA.pdf

Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf
Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdfAksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf
Aksi Nyata Menyebarkan Pemahaman Merdeka Belajar.pdf

Prakarsa Perubahan dan kanvas ATAP (1).pptx
Prakarsa Perubahan dan kanvas ATAP (1).pptxPrakarsa Perubahan dan kanvas ATAP (1).pptx
Prakarsa Perubahan dan kanvas ATAP (1).pptx

Kenakalan Remaja (Penggunaan Narkoba).ppt
Kenakalan Remaja (Penggunaan Narkoba).pptKenakalan Remaja (Penggunaan Narkoba).ppt
Kenakalan Remaja (Penggunaan Narkoba).ppt

RENCANA + Link2 MATERI Training _"SISTEM MANAJEMEN MUTU (ISO 9001_2015)".
RENCANA + Link2 MATERI Training _"SISTEM MANAJEMEN MUTU (ISO 9001_2015)".RENCANA + Link2 MATERI Training _"SISTEM MANAJEMEN MUTU (ISO 9001_2015)".
RENCANA + Link2 MATERI Training _"SISTEM MANAJEMEN MUTU (ISO 9001_2015)".

BAHAN PAPARAN UU DESA NOMOR 3 TAHUN 2024
BAHAN PAPARAN UU DESA NOMOR 3 TAHUN 2024BAHAN PAPARAN UU DESA NOMOR 3 TAHUN 2024
BAHAN PAPARAN UU DESA NOMOR 3 TAHUN 2024

MODUL AJAR SENI RUPA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR SENI RUPA KELAS 6 KURIKULUM MERDEKA.pdfMODUL AJAR SENI RUPA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR SENI RUPA KELAS 6 KURIKULUM MERDEKA.pdf

Materi Modul 1.4_Fitriani Program guru penggerak
Materi Modul 1.4_Fitriani Program guru penggerakMateri Modul 1.4_Fitriani Program guru penggerak
Materi Modul 1.4_Fitriani Program guru penggerak

Aksi Nyata Menyebarkan (Pemahaman Mengapa Kurikulum Perlu Berubah) Oleh Nur A...
Aksi Nyata Menyebarkan (Pemahaman Mengapa Kurikulum Perlu Berubah) Oleh Nur A...Aksi Nyata Menyebarkan (Pemahaman Mengapa Kurikulum Perlu Berubah) Oleh Nur A...
Aksi Nyata Menyebarkan (Pemahaman Mengapa Kurikulum Perlu Berubah) Oleh Nur A...

MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdfMODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf
MODUL AJAR MATEMATIKA KELAS 6 KURIKULUM MERDEKA.pdf


Transmisi Daya Listrik

  • 1. TRANSMISI DAYA LISTRIK Tatap Muka 1 : (Pengantar)
  • 2. Materi Ttp. Muka Bahasan 1 Pengantar Transmisi Daya Listrik 2 Karakteristik listrik pada saluran transmisi 3 Karakteristik listrik pada saluran transmisi 4 Konstanta A,B,C,D, panjang saluran 5 Rugi-rugi daya dan kapasitas hantar arus 6 Diagram lingkaran dan aliran daya 7 Perencanaan SUTT 8 Perencanaan SKTT 9 Skin effect, Feranti effecr, corona, noise 10 Tegangan lebih transien pada saluran transmisi 11 Proteksi saluran transmisi 12 Transmisi Arus Searah (DC) 13 Resume
  • 3. Buku Ajar 1. ELECTRIC POWER TRANSMISSION SYSTEM ENGINEERING, Turan Gonen 2. TRANSMISI DAYA LISTRIK, Prof. Ir. T.S. Hutauruk, M.Sc.
  • 4. Materi Tatap Muka 1 • Pengertian umum • Perencanaan Sistem Tenaga Listrik • Perencanaan Sistem Transmisi • Sistem tegangan transmisi• Sistem tegangan transmisi • Komponen utama SUTT
  • 5. Sistem Tenaga Listrik Pembangkit Trafo TT Trafo TM Trafo TR Pusat Pembangkit Listrik : PLTU PLTG PLTGU PLTP PLTA PLTD Saluran Transmisi SUTET 500 kV SUTT 150 kV SKTT 150 kV SUTT 70 kV Saluran Distribusi SUTM 30 kV SUTM 20 kV SKTM 20 kV SUTT 6 kV SUTR 230 Volts Pemakai : Konsumen KTR KTM KTT Trafo TT Trafo TM Trafo TR
  • 6. Pengertian umum • Secara etimologis yang dimaksud transmisi adalah pengiriman; jaringan atau penyaluran. Sedangkan penyaluran dapat diartikan : proses; perbuatan; cara menyalurkan. • Dalam sistem tenaga listrik, yang dimaksud transmisi (penyaluran) adalah penyaluran energi listrik, yaitu : proses/ cara menyalurkan energi listrik dari satu tempat ke tempat lainnya, misalnya : – Dari pembangkit listrik ke gardu induk.– Dari pembangkit listrik ke gardu induk. – Dari satu gardu induk ke gardu induk lainnya. – Dari gardu induk ke jaring tegangan menengah dan gardu distribusi. – Dari jaring distribusi tegangan menengah ke jaring tegangan rendah dan instalasi pemanfaatan. • Lebih spesisifik lagi dalam sietem tenaga listrik yang dimaksud dengan Transmisi adalah Transmisi Tegangan Tinggi yaitu Saluran Udara Tegangan Tinggi (SUTT) atau Saluran Udara Tegangan Ekstra Tinggi (SUTET).
  • 7. Pengertian umum • Sistem transmisi tegangan tinggi, adalah sistem penyaluran yang: – Terdiri dari konduktor yang direntangkan antara tiang-tiang (tower) melalui isolator-isolator, dengan sistem tegangan tinggi. – Standar tegangan tinggi yang berlaku di Indonesia adalah : 70 KV dan 150 KV. – Transmisi 70 KV dan 150 KV ada di Pulau Jawa dan Pulau lainnya– Transmisi 70 KV dan 150 KV ada di Pulau Jawa dan Pulau lainnya di Indonesia. – Transmisi tegangan ekstra tinggi 275 KV dikembangkan di Sumatera. Sedangkan yang 500 KV dikembangkan di Pulau Jawa. • Perencanaan suatu sistem transmisi / penyaluran tegangan tinggi, diawali dari studi perencanaan sistem tenaga listrik, dilanjutkan dengan studi perencanaan sistem transmisi.
  • 8. Economics & Demographics Electricity Demand Forecast Load shape Perencanaan Sistem Tenaga Listrik (Electric Utility Planning) Peak Demand Forecast Generation Expansion Planning Reliability Production Cost Investment Cost Transmission Planning Distribution Planning
  • 9. Data : Ramalan beban Rencana Pembangkit Jaringan eksisting Data Studi aliran daya : Tambahkan transmisi baru Studi hubung singkat Studi stabilitas sistem Feedback Hasil studi Dapat diterima Keputusan Penambahan transmisi baru PERENCANAAN TRANSMISI
  • 10. Jenis saluran transmisi • Sebenarnya secara umum transmisi adalah proses penyaluran energi listrik dari satu tempat ke tempat lainnya, yang besaran tegangannya adalah mulai dari tegangan ultra tinggi (TUT), tegangan ekstra tinggi (TET), tegangan tinggi (TT), tegangan menengah (TM), dan tegangan rendah (TR).dan tegangan rendah (TR). • Namun di Indonesia untuk TET dan TT disebut saluran transmisi, sedangkan untuk TM & TR disebut saluran distribusi • Konstruksi jenis saluran transmisi terdiri dari : – saluran udara tegangan tinggi (SUTT) atau saluran udara tegangan ekstra tinggi (SUTET) – Saluran kabel tegangan tinggi (SKTT)
  • 11. Saluran udara tegangan ekstra tinggi (SUTET) • Pada umumnya digunakan pada pembangkitan dengan kapasitas di atas 500 MW. Tujuannya adalah agar drop tegangan dan penampang kawat dapat direduksi secara maksimal • Permasalahan mendasar pembangunan SUTET adalah : – konstruksi tiang (tower) yang besar dan tinggi, memerlukan tapak tanah yang luas, memerlukan isolator yang banyak, sehingga pembangunannya membutuhkan biaya yang besar.membutuhkan biaya yang besar. – Masalah lain yang timbul dalam pembangunan SUTET, adalah masalah sosial yang akhirnya berdampak pada masalah pembiayaan, antara lain : – Timbulnya protes dari masyarakat yang menentang pembangunan SUTET. – Permintaan ganti rugi tanah untuk tapak tower yang terlalu tinggi. – Adanya permintaan ganti rugi sepanjang jalur SUTET dll. • Pembangunan SUTET ini cukup efektif untuk jarak 100 km sampai dengan 500 km.
  • 12. Saluran udara tegangan tinggi (SUTT) • Di Indonesia tegangan operasi antara 70 KV dan 150 KV. • Konfigurasi jaringan pada umumnya single atau double sirkuit, dimana 1 sirkuit terdiri dari 3 phasa dengan 3 atau 4 kawat. 1 kawat sebagai penghantar netral. • Apabila kapasitas daya yang disalurkan besar, maka penghantar pada masingmasing phasa berupa berkas konduktor yang terdiripada masingmasing phasa berupa berkas konduktor yang terdiri dari dua atau empat kawat (Double atau Qudrapole) dan berkas konduktor biasa disebut Bundle Conductor. • Jika transmisi ini beroperasi secara radial, jarak terjauh yang paling efektif adalah 100 km. • Jika jarak transmisi lebih dari 100 km, maka tegangan jatuh (drop voltage) terlalu besar, sehingga tegangan ini di ujung transmisi menjadi rendah. Untuk mengatasi hal tersebut, maka sistem transmisi dihubungkan secara ring atau interkoneksi.
  • 13. • SKTT dipasang di kota kota kota-besar, dengan beberapa pertimbangan : – Di tengah kota besar tidak memungkinkan dipasang SUTT, karena sangat sulit mendapatkan tanah untuk tapak tower. – Untuk ROW juga sangat sulit dan pasti timbul protes dari masyarakat, karena padat bangunan dan banyak gedung-gedung tinggi. – Pertimbangan keamanan dan estetika. – Adanya permintaan dan pertumbuhan beban yang sangat tinggi. Saluran kabel tegangan tinggi (SKTT) • Jenis kabel yang digunakan : – Kabel yang berisolasi (berbahan) poly etheline atau kabel jenis Cross Link Poly Etheline (XLPE). – Kabel yang isolasinya berbahan kertas yang diperkuat dengan minyak (oil paper impregnated). • Inti (core) kabel dan pertimbangan pemilihan : – Single core dengan penampang 240 mm2 – 300 mm2 tiap core. – Three core dengan penampang 240 mm2 – 800 mm2 tiap core. – Pertimbangan fabrikasi, dan pemasangan di lapangan.
  • 14. • Kelemahan SKTT : – Memerlukan biaya yang lebih besar jika dibanding SUTT. – Untuk transmisi antar pulau digunakan sub marine cable ini ternyata rawan timbul gangguan. (arus laut, jangkar kapal, dll) – Pada saat proses pembangunan memerlukan koordinasi dan penanganan yang kompleks, karena harus melibatkan banyak pihak, misal : pemerintah kota (Pemkot) sampai dengan jajaran terbawah, PDAM, Telkom, Perum Gas, Dinas Perhubungan, Kepolisian, dll. Saluran kabel tegangan tinggi (SKTT) PDAM, Telkom, Perum Gas, Dinas Perhubungan, Kepolisian, dll. • Panjang SKTT pada tiap haspel (cable drum), maksimum 300 meter. Untuk desain dan pesanan khusus, misalnya untuk kabel laut, bisa dibuat tanpa sambungan sesuai kebutuhan. • Pada saat ini di Indonesia telah terpasang SKTT bawah laut (Sub Marine Cable) dengan tegangan operasi 150 KV, yaitu : – Sub marine cable 150 KV Gresik – Tajungan (Jawa – Madura). SKTT 150 KV yang dipasang di bawah laut dan di samping Jembatan Suramadu. – Sub marine cable 150 KV Ketapang – Gilimanuk (Jawa – Bali). – Direncanakan akan didibangun sub marine cable Jawa – Sumatera
  • 15. Pertimbangan pembangunan SUTT • Adanya pertambahan dan pertumbuhan beban sistem tenaga listrik. • Karena pembangkit tenaga listrik pada umumnya lokasinya jauh dari pusat-pusat beban, sehingga untuk menyalurkan energi listrik harus dibangun transmisi tegangan tinggi. • Pemilihan transmisi SUTT mempertimbangkan beberapa hal, antara lain : – Biaya investasi (biaya pembangunan) jauh lebih murah jika dibanding transmisi SKTT. – Untuk penyaluran yang jaraknya jauh, SUTT lebih mudah, lebih cepat dan lebih– Untuk penyaluran yang jaraknya jauh, SUTT lebih mudah, lebih cepat dan lebih praktis dalam pelaksanaan pembangunannya. – Koordinasi pada saat pelaksanaan pembangunan, lebih mudah, dan tidak melibatkan banyak pihak jika dibandingkan dengan SKTT. – Pada saat beroperasi, jika terjadi gangguan mudah dalam perbaikannya. – Route SUTT bisa melewati berbagai kondisi geografis, misal : dataran rendah (tanah rata), pegunungan, sungai, persawahan, perbukitan, dan lainlain. • Di Pulau Jawa, transmisi SUTT 150 KV telah terpasang secara sistem interkoneksi. Sedangkan di Pulau-pulau besar lainnya sedang dikembangkan menjadi sistem interkoneksi.
  • 16. Ketentuan jarak aman/ ruang bebas (ROW) • Transmisi tenaga listrik yang bertegangan tinggi (SUTET, SUTT, SKTT, SKLTT), memiliki resiko tinggi terhadap keamanan dan kesehatan lingkungan, terutama menyangkut masalah besarnya tegangan dan pengaruh medan listrik yang ditimbulkannya. • Satu hal penting yang harus diperhatikan dan dipenuhi, adalah ketentuan jarak aman/ ruang bebas (ROW) pada daerah yang dilalui oleh jalur transmisi tegangan tinggi. • Dengan terpenuhinya jarak/ aman / ruang bebas (ROW) di sepanjang jalur• Dengan terpenuhinya jarak/ aman / ruang bebas (ROW) di sepanjang jalur transmisi tegangan tinggi, maka : – Keamanan dan kesehatan lingkungan dapat terpenuhi dengan baik. – Dampak secara teknik, keamanan, kesehatan dan sosial, dapat diterima oleh masyarakat. • Pada jalur SUTT yang lama pada umumnya sepanjang jalur SUTT tidak boleh didirikan bangunan. Tetapi saat ini di sepanjang jalur SUTT banyak didirikan bangunan, dengan pertimbangan selama jarak aman/ ruang bebas (ROW) dipenuhi, maka keselamatan dan kesehatan lingkungan akan terpenuhi pula.
  • 17. ROW
  • 18. • Menurut jenis arusnya, Saluran Transmisi dibedakan menjadi: a. Saluran Transmisi AC (Alternating Current) b. Saluran Transmisi DC (Direct Current) • Sebagian besar saluran transmisi menggunakan tegangan AC • Sistem AC dapat dikelompokkan menjadi dua : a. Sistem 1 Fasa dan Saluran transmisi AC atau DC a. Sistem 1 Fasa dan b. Sistem 3 Fasa • Kelebihan dari sistem 3 Fasa : a. Daya yang disalurkan lebih besar b. Nilai Sesaatnya konstan c. Mempunyai medan maknet putar • Oleh karena itu hampir seluruh penyaluran tenaga listrik di dunia menggunakan sistem AC 3 Fasa.
  • 19. • Di beberapa negara sudah mulai menggunakan sistem DC. Penyaluran dengan tegang DC mempunyai keuntungan: a. Isolasinya yang lebih sederhana b. Daya guna (effisiensi) yang lebih tinggi (karena PF =1) c. Tidak adanya masalah stabilitas, sehingga memungkinkan penyaluran jarak jauh. Saluran transmisi AC atau DC penyaluran jarak jauh. • Namun Persoalan ekonominya masih harus diperhitungkan. – Sistem DC baru dianggap ekonomis bila jarak penyaluran antara 400 sampai 600 km untuk saluran udara atau lebih panjang dari 50 km untuk saluran bawah tanah. – Hal ini terjadi karena biaya peralatan mengubah dari tegangan AC ke DC dan sebaliknya (converter & inverter) masih mahal.
  • 20. Tegangan Transmisi • Untuk daya yang sama, apabila tegangan transmisi ditinggikan, maka daya guna penyaluran akan naik oleh karena rugi-rugi transmisi turun. • Rugi-rugi tansmisi berbanding lurus dengan kuadrat arus saluran. P rugi rugi = I 2 x R (watt) • Namun demikian peninggian tegangan transmisi berarti juga penaikan tingkat dan biaya isolasi peralatan dan gardu induk. • Oleh karena itu Pemilihan Tegangan Transmisi dilakukan dengan• Oleh karena itu Pemilihan Tegangan Transmisi dilakukan dengan memperhitungkan: – Daya yang disalurkan – Jumlah rangkaian – Jarak penyaluran – Keandalan (reliability) – Biaya peralatan dan standarisasi peralatan • Tegangan Transmisi yang dipakai di Indonesia : 70, 150, 275, 500 KV
  • 21. Komponen utama SUTT 1. Menara transmisi/tiang transmisi 2. Isolator-isolator 3. Kawat penghantar (conductor) 4. Kawat tanah (ground wires) Menara / tiang Transmisi • Menara/tiang Transmisi adalah suatu bangunan penopang• Menara/tiang Transmisi adalah suatu bangunan penopang saluran transmisi, yang bisa berupa menara baja, tiang baja, tiang beton bertulang dan tiang kayu. • Tiang baja, beton atau kayu umumnya digunakan pada saluran dengan tegangan kerja relatif rendah (dibawah 70 KV) Sedangkan untuk saluran transmisi tegangan tinggi dan ekstra tinggi digunakan menara baja • Menara baja dibagi sesuai fungsinya : menara dukung, menara sudut, menara ujung, menara pencabangan.
  • 23. A transmission lines has the following accessories 1-tower 2-cross arms 3-dampers 4-spacers 5-conductors5-conductors 6-insulators 7-ground wire 8-arching horn gap arrestors 7-bird guard 8-danger plate--------etc. 23
  • 24. 24
  • 25. CLOSER LOOK OF DAMPER 25
  • 26. Isolator • Jenis isolator yang digunakan pada saluran transmisi adalah jenis porselin atau gelas. • Menurut konstruksinya dikenal tiga jenis isolator: 1. Isolator jenis Pin (pasak) 2. Isolator Jenis Line-post 3. Isolator jenis Suspension (gantung) Komponen utama SUTT 4. Isolator jenis Strain • Isolator Pin dan pos-saluran, digunakan pada saluran transmisi tegangan menengah (SUTM) • Isolator Suspension dan Strain dapat digandeng menjadi suatu rentengan isolator untuk tegangan tinggi (SUTT) dan ekstra tinggi (SUTET). Jumlah rentengannya tergantung kebutuhan.
  • 27. Pin, Line-post, Supension & Strain insulator Pin insulator Suspension Line-post insulator Strain
  • 28. Rantai Isolator Isolator piring dirangakai di bagian pengait tengahnya membentuk suatu rantai. Jumlah isolator piring ditentukan oleh sistem tegangan yg digunakan, Singgle string amplitudo tegangan lebih petir dan surja hubung serta tingkat pengotoran isolator. Rantai isolator dpt menggunakan tipe gantung / tarik (suspension / tension). Pengaruh ayunan angin juga harus diperhatikan. Singgle string Double string
  • 29. Komponen utama SUTT Kawat Penghantar (Konduktor) • Berfungsi untuk menyalurkan arus listrik dari satu tempat ke tempat lainnya. • Jenis kawat yang digunakan : • Kawat tembaga (Cu). Saat ini sudah jarang digunakan, karena harganya yang mahal. • Kawat ACSR (Alluminium Conductor Steel Reinforce) : Jenis inilah yang saat ini banyak diginakan di Indonesia. • Saat ini dikembangkan penggunaan T-ACSR (Thermal-Alluminium Steel Reinforce), yang memiliki kemampuan hantar arus (KHA) kurang lebih 1,7 kali KHA ACSR. • Pertimbangan lain penggunaan ACSR/T-ACSR, selain memenuhi ketentuan standard teknik, juga memiliki kemampuan (kekuatan) mekanik yang lebih baik jika Pertimbangan lain penggunaan ACSR/T-ACSR, selain memenuhi ketentuan standard teknik, juga memiliki kemampuan (kekuatan) mekanik yang lebih baik jika dibanding konduktor lain, misal : AAC, AAAC. • Hal-hal yang perlu diperhatikan : • Jika arus listrik mengalir pada penghantar, maka akan menimbulkan panas pada penghantar dan akan menyebabkan terjadinya pemuaian pada penghantar, yang pada akhirnya akan menyebabkan timbulnya penurunan andongan (lendutan). • Konsdisi tersebut perlu adanya ketentuan standard suhu operasi maksimum penghantar yang diijinkan. PLN menetapkan ketentuan suhu operasi maksimum penghantar SUTT sebesar 750 C.
  • 30. Kawat Penghantar Jenis-jenis kawat penghantar yang bisa digunakan pada saluran transmisi, antara lain : tembaga (Cu) dan Aluminium (Al). Kawat penghantar aluminum terdiri dari berbagai jenis, sbb : • AAC (All-Aluminium Conductor), kawat penghantar yang seluruhnya terbuat dari aluminium. Komponen utama SUTT • AAAC (All-Aluminium Alloy Conductor), kawat penghantar yang seluruhnya terbuat dari campuran aluminium. • ACSR(aluminium Conductor Steel Reinforced), kawat penghantar aluminium berinti kawat baja • ACAR (Aluminium Conductor Alloy Reinforced), kawat penghantar aluminium yang diperkuat dengan logam campuran.
  • 31. Kawat Penghantar & kawat tanah • Kawat penghantar tembaga karena konduktifitas dan kuat tariknya lebih tinggi. Tetapi untuk nilai tahanan yang sama tembaga lebih berat dan lebih mahal. Oleh karena itu untuk saluran transmisi saat ini peran kawat penghantar tembaga telah digantikan oleh aluminium. • Untuk memperbesar kuat tarik aluminium, digunakan campuran Komponen utama SUTT • Untuk memperbesar kuat tarik aluminium, digunakan campuran aluminum (aluminium alloy). Pada SUTT dengan jarak antar tiang menara yang jauh (ratusan meter), dibutuhkan kawat penghantar dengan kuat tarik yang lebih tinggi, untuk itu digunakan kawat penghantar jenis ACSR • Kawat tanah atau “ground wire” juga disebut kawat pelindung (shield wire), gunanya untuk melindungi kawat penghantar/ kawat fasa dari sambaran petir langsung. Kawat tanah diletakkan diatas kawat fasa dan biasanya terbuat dari baja yg lebih murah.
  • 32. Pertimbangan pemilihan ukuran konduktor Pertimbangan Mekanis Pertimbangan Electrical Kebutuhan Mechanical Tensile Strength (For Tension) Strain Strength(For Vibration)Strain Strength(For Vibration) Kebutuhan Electrical o Continuous current rating. o Short time current carrying rating. o Voltage drop o Power loss o Minimum dia to avoid corona o Length of line
  • 33. (b) High tensile Strength (a)High Conductivity CHARECTERISTICS OF CONDUCTING MATERIAL:- 33 (e) Low specific Gravity. (d) Low cost (C) Should not Be brittle
  • 34. ACSR—conductor used in overhead lines 1 2 3 34
  • 35. Komponen pengaman SUTT • Komponen pengaman (perlindungan) pada transmisi tegangan tinggi (SUTT), memiliki fungsi penting sebagai pengaman (perlindungan) SUTT secara menyeluruh. • Komponen pengaman (perlindungan) pada SUTT, antara lain : – Kawat Tanah (Ground Wire) dan perlengkapannya. – Pentanahan tiang.– Pentanahan tiang. – Jaringan pengaman (Safety Net). – Bola pengaman (Balistor). • Untuk kawat tanah (ground wire) dan pentanahan tiang, dipasang di sepanjang jalur SUTT. • Untuk jaringan pengaman ( Safety Net) dan bola pengaman dipasang pada tempat-tempat tertentu jalur SUTT, sesuai kondisi dan kebutuhan setempat.
  • 36. Kawat tanah dan pentanahan tiang SUTT • Adalah kawat pentanahan (grounding) yang berfungsi untuk mengetanahkan arus listrik saat terjadinya gangguan (sambaran) petir secara langsung. • Pada umumnya ground wire terbuat dari kawat baja (steel wire) dengan kekuatan St 35 atau St 50,. • Jumlah ground wire pada SUTT, ada yang satu atau dua, tergantung dari pucuk tower.dari pucuk tower. • Pentanahan tiang dipasang pada masing-masing tower di sepanjang jalur SUTT. Fungsi pentanahan tiang adalah untuk menyalurkan arus listrik dari kawat tanah (ground wire) akibat terjadinya sambaran petir. • Pentanahan tiang terdiri dari kawat tembaga atau kawat baja yang di klem pada pipa pentanahan dan ditanam di dekat pondasi tower (tiang) SUTT.
  • 37. Jaring pengaman dan bola pengaman SUTT Jaring Pengaman • Berfungsi untuk pengaman SUTT dari gangguan yang dapat membahayakan SUTT tersebut dari lalu lintas yang berada di bawah SUTT yang tingginya melebihi tinggi yang diijinkan. • Fungsi lainnya adalah untuk menjaga kemungkinan putusnya penghantar SUTT, sehingga tidak membahayakan lalu lintas yang melewati persilangan dengan SUTT tersebut. • Pada umumnya jaring pengaman dipasang di perlintasan (persilangan)• Pada umumnya jaring pengaman dipasang di perlintasan (persilangan) jalan umum dengan jalur SUTT. Bola Pengaman • Dipasang sebagai tanda pada SUTT, untuk pengaman lalu lintas udara. • Pada umumnya dipasang pada kawat tanah (Ground Wire) di daerah yang banyak dilewati lalu lintas udara atau di dekat bandar udara (Bandara). • Untuk pengaman pada malam hari, digunakan Balistor yang dipasang pada kawat phasa dan bekerja atas dasar drop tegangan yang dapat menyalakan ion pendar seperti lampu neon dengan warna kuning
  • 38. Kawat Tanah Kawat tanah berada diatas kawat konduktor phasa sepanjang saluran dan ditanahkan pada setiap tiang. » Melindungi kawat konduktor phasa dari sambaran petir langsung » Mengurangi tegangan tinggi sepanjang isolator sewaktu terjadinya sambaran langsung Design criterion:Design criterion: Sudut perlindungan 25°-30° s/d 220 KV 20° untuk 400 KV keatas Kawat tanah harus mampu tahan terhadap arus surja petir singkat hingga 100 kA tanpa mengakibatkan pemanasan berlebih
  • 39. Kawat Tanah tipe OPGW • Optical Ground Wire (OPGW) • Keuntungan : • Dapat melayani dua tujuan, sebagai kawat tanah dan menyediakan media jalur komunikasi. • Transmisi data melalui serat optik memiliki kecepatan transfer data yang tinggi. • ---By Dhananjay Jha, Engineer (E), SJVN
  • 40. Konstruksi OPGW OPGW ---By Dhananjay Jha, Engineer (E), SJVN
  • 41. TRANSMISI DAYA LISTRIK Tatap Muka 2 : Karakteristik Saluran Transmisi
  • 42. Materi Tatap Muka 2 Yang dimaksud dengan karakteristik listrik saluran transmisi adalah konstanta saluran yaitu • Resistansi/ Tahanan (R) • Induktansi (L) • Admitansi/ Konduktansi (G atau Y)• Admitansi/ Konduktansi (G atau Y) • Kapasitansi (C) Pada saluran udara konduktansi (G atau Y) nilainya sangat kecil (pengaruhnya juga kecil) sehingga dapat diabaikan
  • 43. Resistansi Resistansi atus searah (DC) dari suatu konduktor (kawat penghantar) dinyatakan oleh Dimana : l = panjang dari kawat penghantar; A = luas penampang kawat, ρ = resistivitas konductor.ρ = resistivitas konductor. Sehingga resistansi DC per meter dari suatu konductor adalah Resistivitas suatu konductor merupakan karakteristik dasar dari material pembuatan konduktor. Bervariasi terhadap jenis dan temperatur dari material. Pada temperatur sama, resistivitas dari aluminum lebih tinggi dari pada tembaga.
  • 44. Resistansi Nilai resistivitas naik secara linier dengan temperatur dalam daerah temperatur normal. Bila resistivitas pada suatu temperatur diketahui, nilai resistivitas pada temperatur lain dpat diketahui dari persamaan berikut Nilai resistivitas naik secara linier dengan temperatur dalam daerah temperatur normal. Bila resistivitas pada suatu temperatur diketahui, nilai resistivitas pada temperatur lain dpat diketahui dari persamaan berikut Dimana T1 dan ρT1 adalah masing-masing temperatur dalam oC dan resistivitasDimana T1 dan ρT1 adalah masing-masing temperatur dalam oC dan resistivitasDimana T1 dan ρT1 adalah masing-masing temperatur dalam C dan resistivitas pada titik 1, T2 dan ρT2 adalah temperatur dalam oC dan resistivitas pada titik 2, dan M adalah konstanta temperatur sesuai materialnya. Dimana T1 dan ρT1 adalah masing-masing temperatur dalam C dan resistivitas pada titik 1, T2 dan ρT2 adalah temperatur dalam oC dan resistivitas pada titik 2, dan M adalah konstanta temperatur sesuai materialnya. Material Resistivity at 20oC [Ω⋅Ω⋅Ω⋅Ω⋅m] Temperature constant [oC] Annealed copper 1.72⋅10-8 234.5 Hard-drawn copper 1.77⋅10-8 241.5 Aluminum 2.83⋅10-8 228.1 Iron 10.00⋅10-8 180.0 Silver 1.59⋅10-8 243.0
  • 45. Resistansi Diketahui bahwa perak dan tembaga merupakan material konductor terbaik. Namun, aluminum, jauh lebih murah dan ringan, sehingga umumnya saluran transmisi menggunakan konductor jenis ini. Konductor dengan bahan aluminum harus memiliki diameter lebih besar dibandingkan tembaga sebagai solusi untuk mengatasi resistivitas aluminum yg lebih tinggi dr pada tembaga, sehingga almunium dpt dibebani dengan arus yg sama.dibebani dengan arus yg sama. Resistansi arus bolak balik (AC) dr suatu konductor selalu lebih tinggi dari pada resistansi DC karena pengaruh dari skin effect yang memaksa lebih banyak arus yang mengalir dipermukaan konduktor. Semakin tinggi frekwensi arus semakin besar pengaruh skin effect . Pada frekuensi listrik (50 Hz), pengaruh skin effect tidak terlalu besar. Nilai resistansi A C dan DC biasanya dapat diketahui dari tabel konduktor.
  • 46. Resistansi Dalam tabel sering kita jumpai penampang kawat diberikan dalam satuan “CircularMil” (CM). CM adalah penampang kawat yg mempunyai diameter 1 mil = 1/1000 inch. CM=1973 x (Penampang dalam mm2) Atau:Atau: Penampang dalam mm2 =5,067x10-4 x (Penampang dalam CM) Umumnya kawat penghantar terdiri-dari kawat pilin (Stranded conductor), maka sebagai faktor koreksi pengaruh dari kawat pilin, panjang kawat dikalikan 1,02 (2% faktor koreksi)
  • 47. Induktansi dan reaktansi induktif Induktansi seri dari saluran transmisi terdiri dari dua komponen yaitu : induktansi internal dan induktansi external , yang merupakan produk dari fulksi magnetik di dalam (internal) dan diluar (eksternal) konduktor. Induktansi suatu saluran transmisi didefinisikan sebagai jumlah fulksi gabungan [Wb-turns] yang dihasilkan per amper arus yang mengalir pada saluran: l 1. Induktansi Internal: Pada suatu konduktor dengan radius r yang membawa arus I. Pada jarak x dari titik pusat konduktor, Intentitas kuat medan magnit Hx dapat diperoleh dari hukum Ampere sbb :
  • 48. Dimana Hx adalah intensitas medan magnit disetiap titik sepanjang jalur tertutup, dl adalah unit vector sepanjang jalur dan Ix adalah arus yang terdapat pada jalur. Untuk bahan material yg homogen dan jalur lingkarang dengan radius x, besar dari Hx adalah konstan, dan dl adalah selalu paralel dengan Hx. Sehingga : Induktansi dan reaktansi induktif Selanjutnya diasumsikan arus terdistribusi merata pada konduktor: Sehingga , intensitas magnetik pada radius x didalam konduktor adalah
  • 49. Kerapatan fluksi pada jarak x dari titik pusat konduktor adalah : Turunan deferensial dari fluksi magnetik yang terdapat pada pipa lingkaran dengan ketebalan dx dan pda jarak x dari titik pusat konduktor adalah Induktansi dan reaktansi induktif dengan ketebalan dx dan pda jarak x dari titik pusat konduktor adalah Fluksi lingkup per meter panjang karena fluksi yang terdapat pada pipa adalah perkalian antara turunan deferensial fluksi dengan sebagian arus yang terlingkupi adalah
  • 50. Total fluksi lingkup internal per meter bisa diperoleh dari integral dari … Sehingga induktansi internal per meter adalah Induktansi dan reaktansi induktif Sehingga induktansi internal per meter adalah Bila permeabilitas relatif dari konduktor adalah 1 (non-ferromagnetic material, seperti tembaga dan aluminium), induktansi per meter berkurang menjadi
  • 51. Induktansi Eksternal antara 2 titik diluar saluran Guna mencari induktansi eksternal terhadap suatu konduktor, perlu dihitung fluksi lingkup dari konduktor yang disebabkan oleh hanya dari bagian fluksi antara dua titik P1 and P2 yang berjarak D1 dan D2 dari titik pusat konduktor. Diluar konduktor intensitas magnetik pada jarak x dari titik pusat konduktor adalahtitik pusat konduktor adalah (9.16.1) Karena semua arus ada dalam pipa. Kerapatan fluksi pada jarak x dari titik pusat konduktor adalah
  • 52. Turunan deferensial dari fluksi magnetik yang terdapat pada pipa lingkaran dengan ketebalan dx dan pada jarak x dri titik pusat konduktor adalah Fluksi yang terlingkup seluruhnya pada arus yang dibawa konduktor menjadi : Induktansi Eksternal antara 2 titik diluar saluran Total fluksi lingkup eksternal per meter dapat diperoleh melalui integral dari… Induktansi eksternal per meter iadalah
  • 53. Induktansi saluran transmisi satu-phasa 2 kawat Menentukan induktansi seri dari saluran satu- phasa 2 konduktor dengan radius masing-masing r dan jarak antar konduktor D dimana keduanya mengalirkan arus sebesar I dengan arah yang berlawanan. Mempertimbangkan dua jalur integrasi lingkaran, maka integral garis sepanjang x1 menghasilkan suatu intensitas magnetik , karena arus yang dilingkupi oleh x1. nilainya tidak nol, sehingga : Karena jalur radius x2 melingkupi kedua konduktor , dan besar arusnya sama namun berlawanan arah, total arus yang dilingkupi sama dengan 0 dan , sehingga tidak ada kontribusi ke induktansi total dari medan magnit pada jarak lebih besar dari D.
  • 54. Total induktansi dari kawat per unit panjang dari saluran transmisi ini adalah jumlah dari induktansi internal dan induktansi eksternal antara permukaan konduktor dengan radius (r) dan jarak antar konduktor (D): Induktansi saluran transmisi satu-phasa 2 kawat Secara simetris , total induktansi dari kawat lain yang kedua adalah sama, sehingga total induktansi dari saluran transmisi 2 kawat adalah : Dimana r adalah radius masing-masing konduktor dan D adalah jarak antar konduktor.
  • 55. Induktansi saluran transmisi Induktansi internal Induktansi eksternal Dan dengan menganggap D1 sama dengan jari-jari konduktor r dan D2 sama dengan D, maka persamaan (6) akan menjadi:
  • 56. Induktansi saluran transmisi Dari persamaan (4) dan (7), maka induktansi konduktor karena fluks internal dan eksternal dapat ditentukan sebagai berikut: Dengan mensubstitusikan r’ = re-µr/4, maka : Jika persamaan (9) dan persamaan (7) saling dibandingkan, maka nilai r’ dapat dikatakan sebagai jari-jari fiktif konduktor berketebalan nol, sehingga tidak mempunyai fluks internal. Namun, tetap mempunyai induktansi yang sama dengan konduktor berjari-jari r.
  • 57. Induktansi dari konduktor berkas (bundle conductor) Apabila konduktor suatu saluran transmisi terdiri dari n-berkas konduktor yang terhubung secara paralel. Meskipun induktansi dari berkas yang berbeda bernilai tidak sama, induktansi rata-rata dari masing-masing berkas tersebut bernilai sama dengan Lav,x. Dengan mengasumsikan bahwa induktansi rata-rata yang diberikan di atas merupakan induktansi dari n-berkas yang diparalelkan, maka total induktansi pada konduktor berkas tersebut adalah : GMR (Geometric Mean Radius) merupakan jari-jari fiktif konduktor berketebalan nol, sehingga tidak mempunyai fluks internal. Namun, tetap mempunyai induktansi yang sama dengan konduktor berjari-jari r, sedangkan GMD (Geometric Mean Distance) merupakan suatu nilai yang menggantikan konfigurasi asli konduktor-konduktor dengan sebuah jarak rata-rata hipotesis (hypothetical mean distance) sehingga induktansi bersama dari konfigurasi tersebut tetap sama. Besarnya GMD dan GMR adalah :
  • 58. Induktansi dari konduktor berkas (bundle conductor) Perhitungan GMD dan GMR Pada saluran transmisi tiga fasa, untuk mendapatkan induktansi yang seimbang (sama pada tiap phasa), saluran transmisi perlu ditransposisikan sebanyak tiga kali GMD saluran transmisi 3 fasa :
  • 59. Induktansi saluran transmisi Berkas konduktor 2 kawat Berkas konduktor 4 kawat
  • 60. Reaktansi Induktif saluran transmisi Reaktansi induktif dari saluran transmisi tergantung pada induktansi saluran dan frekwensi dari tenaga listrik . Bila induktansi per unit panjang adalah l, maka reaktansi induktif per unit panjang adalah Dimana f adalah frekwensi sistem. Sehingga total induktansi seri dari saluranDimana f adalah frekwensi sistem. Sehingga total induktansi seri dari saluran transmisi adalah Dimana d adalah panjang saluran transmisi.
  • 61. Induktansi saluran transmisi (Kesimpulan) 1. Semakin besar jarak antar phasa pada saluran transmisi, semakin besar induktansi saluran. Karena phasa-phasa pada SUTT harus berjarak yang cukup untuk menjamin isolasi yang mencukupi , maka SUTT akan memiliki induktansi yang lebih besar dari pada SUTM dan SUTR. Karena jarak antara phasa pada SKTT adalah sangat kecil ,maka induktansi seri dari SKTT jauh lebih kecil dari pada SUTT. 2. Semakin besar radius konduktor dari saluran transmisi, semakin kecil induktansi dari saluran tsb. Pada SUTT dan SUTET, dari pada menggunakan konduktor yang besar, tidak fleksibel dan berat dengan radius yang besar,konduktor yang besar, tidak fleksibel dan berat dengan radius yang besar, sering digunakan bundle conductor yang terdiri dari dua atau lebih konduktor dengan total radius mendekati diameter konduktor besar. Semakin banyak konduktor dalam bundle conductor maka pendekatan luas penampangnya semakin baik. 3. Untuk mencari nilai induktansi suatu saluran transmisi, terlebih dahulu dicari besarnya nilai GMR dan GMD dari saluran tsb. Dengan mengetahui besarnya induktansi saluran, diketahui pula reaktansi induktif saluran (XL). jadi GMR dan GMD digunakan untuk mengetahui besarnya reaktansi induktif. Selain itu, GMD dan GMR juga mampu mengetahui besarnya kapasitansi saluran dan impedansi saluran, sehingga besarnya susut tegangan dapat dikendalikan melalui parameter impedansi, kapasitif dan induktansi saluran transmisi.
  • 62. Contoh soal No.1. Jika saluran transmisi tiga fasa dengan masing-masing satu fasa terdiri dari empat kawat dengan konfigurasi sebagai berikut: r = 30 mm = 0.03 m D = 500 mm = 0.5 m Durat = 7000 mm = 7 m Dengan nilai permeabilitas µr = 1, maka:
  • 63. Mencari GMR : (Persamaan 17) Contoh soal
  • 64. Mencari GMD : Asumsi : Contoh soal Asumsi : 500 mm < 7000mm, maka 500mm bisa diabaikan dengan dianggap kecil. Dab = 7 m Dbc = 7 m Dac = 14 m Induktansi saluran transmisi :
  • 65. Contoh soal No. 2. Jika saluran transmisi tiga fasa dengan masing-masing fasa terdiri dari empat kawat dengan konfigurasi seperti gambar dibawah : Ditanyakan : GMR, GMD, Induktansi (L) dan Reaktansi induktif (XL) Jawaban : Mencara GMR :
  • 66. Mencari GMR : (Persamaan 17) Contoh soal
  • 67. Mencari GMD : Mencari induktansi L Contoh soal Mencari reaktansi Induktif XL : XL = 2 π f L XL = 2 x 3.14 x 50 x 76.6 x 10-7 = 2.405x 10-3 Ώ/m
  • 68. Kapasitansi dan reaktansi kapasitif Bila tegangan V diterapkan pada sepasang konduktor yang dipisahkan oleh suatu dielectric (udara), muatan dengan jumlah yang sama tetapi berlawanan tanda terkumpul pada konduktor Dimana C adalah kapasitansi antara pasangan konduktor. Dalam sistem AC , suatu saluran transmisi menerima tegangan sinusoida yang bervariasi terhadap waktu yang berbeda setiap fasanya. Tegangan yang bervariasi terhadap waktu ini menyebabkan perubahan muatan yang tersimpan pada konduktor. Perubahan muatan menghasilkan perubahan arus, yang akan menaikkan arus yang melalui saluran transmisi, dan akan mempengaruhi faktor daya dan jatuh tegangan pada saluran.
  • 69. Kapasitansi dari saluran transmisi dapat diperoleh menggunakan hukum Gauss sbb : Dimana A menyatakan permukaan tertutup; dA adalah unit vector normal tegak lurus ke permukaan tsb; q adalah muatan didalam permukaan ; D adalah kerapatan fluksi listrik di permukaan: Kapasitansi dan reaktansi kapasitif kerapatan fluksi listrik di permukaan: Dimana E adalah intensitas medan listrik dititik tersebut; ε adalah permitivitas dari material/ bahan: Permittivitas relatif dari material Permittivitas ruang bebas adalah ε0 = 8.85⋅10-12 F/m
  • 70. Garis fluksi listrik keluar secara uniform/ merata keluar dari permukaan konduktor dengan muatan positip di permukaannya. Pada kasus ini , vector kerapatan fluksi D selalu parallel dengan vector normal dA dan konstan disemua titik sepanjang radius r. Sehingga : Kapasitansi dan reaktansi kapasitif Dimana l adalah panjang konduktor; q adalah kerapatan muatan; Q adalah total muatan di konduktor. Sehingga kerapatan fluksi adalah Intensitas medan listrik adalah
  • 71. Perbedaan potential antara dua titik P1 dan P2 dapat diperoleh dari Dimana dl adalah elemen diferensial tangensial ke jalur integrasi antara P1 dan P2. tidak tergantung dari jalurnya. Kapasitansi dan reaktansi kapasitif P2. tidak tergantung dari jalurnya. Pemilihan jalur dapat mempermudah perhitungan. Untuk P1 - Pint, vector E dan dl keduanya paralel; sehingga , E⋅dl = Edx. untuk Pint – P2 kedua vector berlawanan arah sehingg E⋅dl = 0.
  • 72. Kapasitansi saluran transmisi satu phasa 2 kawat Perbedaan potensial karena muatan pada konduktor a dapat diperoleh dari Dengan cara yang sama, perbedaan potential karena muatan pada konduktor b adalah atau
  • 73. Tegangan total antara kedua saluran adalah Karena q1 = q2 = q, persamaan diatas menjadi Kapasitansi saluran transmisi satu phasa 2 kawat Kapasitansi per unit panjang antara kedua konduktor saluran adalah
  • 74. Sehingga : Merupakan kapasitansi per unit panjang dari suatu saluran transmisi satu fasa dua kawat. Kapasitansi saluran transmisi satu phasa 2 kawat dua kawat. Perbedaan potential antara masing-masing konduktor dan tanah (neutral) adalah setengah dari perbedaan potential antara kedua konduktor. Sehingga kapasitansi ke tanah dari saluran transmisi satu fasa dua kawat adalah
  • 75. Kesimpulan : 1. Dengan cara yang sama kapasitansi untuk saluran tiga fasa dapat diketahui. 2. Semakin besar jarak antar fasa dari saluran transmisi, semakin kecil kapasitansi saluran. Karena fasa-fasa pada SUTT harus dipisahkan dengan jarak yang mencukupi untuk menjamin kecukupan isolasi saluran, maka SUTT akan memiliki kapasitansi lebih rendah dibandingkan dengan SUTM dan SUTR. Karena jarak antara fasa pada SKTT sangat rendah, kapasitansi shunt SKTT jauh lebih besar dari pada SUTT. Oleh karena itu SKTT umumnya Kapasitansi saluran transmisi satu phasa 2 kawat SKTT jauh lebih besar dari pada SUTT. Oleh karena itu SKTT umumnya dipakai pada jarak yang pendek untuk meminimalkan kapasitansi 3. Semakin besar radius dari konduktor dari saluran transmisi, semakin besar kapasitansi saluran. Sehingga konduktor berkas akan menaikkan kapasitansi saluran . Saluran transmisi yang baik, adalah kompromi diantara berbagai kebutuhan untuk induktansi seri yang rendah, kapasitansi shunt yng rendah, dan pemisahan antar konduktor yang cukup untuk kebutuhan isolasi antar fasa. 4. Nilai kapasitansi, induktansi dan resistansi saluran dapat diketahui dari tabel konduktor
  • 76. Admitansi kapasitif Shunt Admitansi kapasitif shunt dari saluran transmisi tergantung pada kapasitansi saluran transmisi dan frekuensi sistem. Apabila kapasitansi per unit panjang adalah c, admitansi shunt per unit panjang adalah Sehingga admitansi kapasitif shunt adalah Dimana d adalah panjang dari saluran. Sehingga reaktansi kapasitif adalah kebalikan dari admitansi:
  • 77. Contoh soal No.1: Suatu saluran transmisi satu-fasa 8000 V, 60 Hz, terdiri dari dua aluminum konduktor dengan radius 2 cm jarak antara kawat 1.2 m. Bila panjang saluran 30 km dan temperatur konduktor 200C, a. Berapa resistansi seri per kilometer dari saluran ini? b. Berapa induktansi seri per kilometer dari saluran ini? c. Berapa kapasitansi shunt per kilometer dari saluran ini? d. Berapa total reaktansi seri dari saluran ini? e. Berapa total admitansi seri dari saluran ini?e. Berapa total admitansi seri dari saluran ini? Jawaban : a. Resisitansi seri saluran transmissi adalah Dengan mengabaikan skin effect, resisitivitas saluran pada 200 adalah 2.83⋅10-8 Ω-m dan resistansi per kilometer adalah
  • 78. Contoh soal b. Induktansi seri per kilometer dari saluran transmisi adalah c. Kapasitansi shunt per kilometer dari saluran transmisi adalah d. Impedansi seri per kilometer dari saluran transmissi adalah Sehingga total impedansi seri dari saluran adalah
  • 79. Contoh soal e. Admitansi shunt per kilometer dari saluran transmisi adalah Total admitansi shunt dari saluran menjadi Reaktansi Kapasitif shunt adalah
  • 80. Tugas - 1 1. Tentukan resistansi DC dari konduktor tembaga (97,5%) dipilin dengan 3 lapis berukuran 253 mm2 (500.000 CM) dalam Ohm per km pada suhu 25 oC, bila diketahui ρ 25 = 1,8 mikro-Ohm-cm. 2. Suatu penghantar aluminium terdiri dari 37 kawat masing-masing dengan diameter 0.333 cm. Hitunglah tahanan dc dalam ohm per kilometer pada 75°C. Bila diketahui ρ aluminium 20°C = 2.83 x 10 – 8 -m 3. Suatu SUTT 345 kV, MVA base 100 MVA , 3 fasa dengan berkas konduktor per fasa dan setiap fasa terdiri dari 2 konduktor, seperti gambar dibawah. Konduktor yang digunakan ACSR 1113 kcmil. Jarak antar kedua konduktor (d)Konduktor yang digunakan ACSR 1113 kcmil. Jarak antar kedua konduktor (d) dalam setiap berkas 12 inch, bila diasumsikan D12, D23 dan D31 masing-masing adalah 26 feet, 26 feet dan 52 feet , tentukan : a. Induktansi rata-rata per fasa dalam Henri/ meter b. Reaktansi induktif per fasa dalam Ohm per km c. Reaktansi seri dari saluran dalam per unit d. Kapasitansi line-ke-netral dari saluran dalam Farad per meter e. Reaktansi kapasitif ke netral dari saluran dalam Ohm per km
  • 81. Tugas terstruktur Baca dan pelajari buku Transmisi Daya Listrik (TS. Hutauruk) Bab 2
  • 82. TRANSMISI DAYA LISTRIK Tatap Muka 3 : Karakteristik Saluran Transmisi (2)
  • 83. Induktansi dan kapasitansi saluran transmisi 1. Induktansi dan reaktansi rangkaian satu fasa a. Induktansi kawat pilin b. Perhitungan GMR dan GMD 2. Induktansi dan reaktansi induktif rangkaian tiga fasa a. Jarak ketiga fasa sama b. Jarak ketiga fasa tidak sama 3. Kapasitansi dan reaktansi kapasitif rangkaian tiga fasa a. Rangkaian tiga fasa jarak sama b. Rangkaian tiga fasa jarak tidak samab. Rangkaian tiga fasa jarak tidak sama 4. Konduktor berkas a. Reaktansi induktif saluran tiga fasa dengan konduktor berkas b. GMR konduktor berkas c. Kapasitansi dan reaktansi kapasitif konduktor berkas 5. Saluran ganda tiga fasa a. Reaktansi induktif saluran ganda tiga fasa b. Reaktansi kapasitif saluran ganda tiga fasa
  • 84. Induktansi dan reaktansi rangkaian satu fasa Induktansi rangkaian satu fasa L = La + Ld • La : komponen pertama dan kedua adalah komponen kawat, tergantung dari sifat kawat Henrid r h i L       ++== − 12 1 7 ln 4 11 ln10.2 λ tergantung dari sifat kawat • Ld : komponen ketiga adalah komponen jarak-jarak kawat • bila : ln digantikan dengan log, ln = 2,3026 log dan panjang kawat (h) adalah 1 km = 1000 m, serta frekuensi f = 50 Hz, maka : kmHenrid r L /log10857,0 1 log10.4605,0 12 1 3       ++= −
  • 85. Induktansi dan reaktansi rangkaian satu fasa Reaktansi induktif : XL = 2π.f.L Perhitungan GMR dan GMD a. Radius rata-rata geometris (GMR) Radius rata-rata geometris (GMR) dari suatu kawat bundar adalah radius dari suatu silinder berdinding sangat tipis mendekati nol kmOhmd r XL /log10857,0 1 log14467,0 12 1       ++= radius dari suatu silinder berdinding sangat tipis mendekati nol sehingga induktansi silinder tsb sama dengan induktansi kawat asli b. Jarak rata-rata geometris (GMD) • Bila suatu lingkaran radius r terdapat n titik berjarak satu sama lain sama, maka GMD antara titik2 tsb adalah • GMD suatu titik thd lingkaran adalah jarak titik tsb thd pusat lingkaran • GMD dari dua lingkaran dengan jarak titik pusat d12 adalah d12 1− = n nrGMD
  • 86. Induktansi dan reaktansi rangkaian satu fasa b. GMR dan GMD penghantar konsentris (dipilin) Umumnya konduktor saluan transmisi terdiri dari kawat-kawat yang dipilin. Semua elemen kawat memiliki radius yang sama. Jumlah elemen kawat dari suatu penghantar yang dipilin ditentukan dalam rumus : 133 2 ++= ppn Dimana p merupakan jumlah lapisan kawat , tidak termasuk inti (yang hanya 1 kawat). Jumlah kawat tiap lapisan = 6 p i. Penghantar konsentris dengan 1 lapis (7 kawat) Karena jarak tiap kawat berurutan adalah 2 r GMR = 2,1767 r 5 62rGMD =
  • 87. Induktansi dan reaktansi rangkaian satu fasa ii. Penghantar konsentris dengan 2 lapis (19 kawat) GMR = 3,788 r iii. Penghantar konsentris dengan 3 lapis (37 kawat) 17 182rGMD = 35 362rGMD = GMR = 5,3744 r 362rGMD =
  • 88. Suatu saluran transmisi 1- fasa , 50 Hz, menggunakan konduktor tembaga keras 97,5%; 107,2 mm2 (4/0 atau 211.600CM), jumlah elemen kawat 19, radius efektif 0,6706 cm. Jarak antara kedua kawat 1,5 meter. Tentukan Reaktansi induktif per kawat per fasa dalam Ohm/km. Jawaban : r1 = radius konduktor (meter) = 0,006706 meter Contoh soal 12 1 log14467,010857,0 1 log14467,0 d r XL +      += r1 = radius konduktor (meter) = 0,006706 meter d12 = jarak antara kawat (meter = 1,5 meter kmOhmXL /3556,05,1log14467,010857,0 006706,0 1 log14467,0 =+      +=
  • 89. Induktansi & reaktansi induktif rangkaian tiga fasa D D D a bc a. Jarak antara fasa sama (simetris) Induktansi per fasa sama dengan induktansi rangkaian satu fasa kmHenrid r L /log10857,0 1 log10.4605,0 12 1 3       ++= − kmOhmd r XL /log10857,0 1 log14467,0 12       ++= Induktansi per fasa b. Jarak antara fasa tidak sama (asimetris) Dimana : 3 312312 .. DDDGMD = kmOhmd r XL /log10857,0log14467,0 12 1     kmHenriGMD r L /log10857,0 1 log10.4605,0 1 3       ++= − kmOhmGMD r XL /log10857,0 1 log14467,0 1       ++=
  • 90. Suatu saluran transmisi 3-fasa , 50 Hz, 150 kV menggunakan konduktor ACSR 282 mm2 (556.500CM), 30/7, konfigurasi horizontal datar dengan jarak antar kawat 5,33 meter. Radius efektif kawat 1,21 cm = 0,0121 meter. Tentukan (a). Jarak ekivalen kawat; (b). Reaktansi induktif per kawat per fasa dalam Ohm/km. Jawaban : (a). Jarak ekivalen kawat = GMD Contoh soal meterxxdddGMD ACBCAB 715,666,1033,533,5.. 33 === (b). Reaktansi induktif : XL = Xa + Xd meterxxdddGMD ACBCAB 715,666,1033,533,5.. === GMD r XL log14467,010857,0 1 log14467,0 1 +      += kmOhmXL /4127,011965,029307,0715,6log14467,010857,0 0121,0 1 log14467,0 =+=+      +=
  • 91. a. Kapasitansi saluran 3 fasa dengan jarak fasa sama atau Reaktansi kapasitif : Farad d r hf V q C an a 12 1 ln 1 ln ..2 + == π Kapasitansi & reaktansi kapasitif rangkaian tiga fasa kmFarad d r x C / log 1 log 10417,2 12 1 8 + = − Reaktansi kapasitif : b. Reaktansi Kapasitif saluran 3 fasa dengan jarak antar fasa tidak sama 3 312312 .. DDDGMD = '' ..2 1 daC XX Cf jX +== π kmMegaOhm r Xa / 1 log1317,0' 1 −= kmMegaOhmdXd /log1317,0' 12−= kmMegaOhm r GMD XX Cf jX daC /log1317,0'' ..2 1 1 −=+== π
  • 92. Suatu saluran transmisi 3-fasa menggunakan konduktor ACSR 456 mm2 (900.000CM), konfigurasi horizontal datar dengan jarak antar kawat 4,2672 meter (14 feet). Frekuensi sistem 50 Hz. Diamater kawat 2,9515 cm. Tentukan kapasitansi dan reaktansi kapasitif dari saluran tsb Jawaban : Contoh soal meterxxdddGMD ACBCAB 3763,55344,82672,42672,4.. 33 === meterxxdddGMD ACBCAB 3763,55344,82672,42672,4.. === kmMegaOhm r GMD jXC −−=−=      = 3373,0 01476,0 3763,5 log1317,0log1317,0' 1 kmFaradx xXf C C /100094,0 )103373,0.(50.2 1 ..2 1 6 6 − = − −=−= ππ
  • 93. Konduktor berkas (bundle) Pada SUTET, bila saluran tiap fasa hanya menggunakan satu konduktor, rugi corona dan interferensi komunikasi sudah sangat besar. Untuk itu pada tiap fasa digunakan konduktor berkas dengan jumlah konduktor 2, 3, 4 atau lebih. Dengan menggunakan konduktor berkas, reaktansi saluran akan lebih kecil sehingga kapasitas hantar arus akan lebih besar. Saluran transmisi 3 fasa yang panjang umumnya dilakukan transposisi diantara fasanya, fluksi lingkup pada fasa A karena arus pada fasa B, D λAB = K iB ln lilitan-Weber Dimana : dAB = jarak pusat konduktor berkas A ke pusat konduktor berkas B DB = jarak pusat konduktor berkas B ke titik jauh Dengan cara yang sama untuk fasa A karena arus fasa C Induktansi konduktor berkas per fasa adalah : AB B d D GMD n ddr K i L n A A A ln 1 ln... 1 ln 4 11 ln 1121 +       ++++ == λ
  • 94. Pendekatan : Reaktansi induktif konduktor berkas per fasa : XL = 0,14467 log Ohm/km Dimana : GMR GMD Konduktor berkas 3 .. ACBCAB dddGMD = n ndddrGMR 113121 ......'.= n113121
  • 95. GMR dari konduktor berkas dimana sub konduktor mempunyai jarak-jarak yang sama dan terletak pada suatu lingkaran dengan radius R adalah : Bila jumlah sub konduktor 2, maka n = 2 Konduktor berkas R R S R r RRrSrGMR ' 22'.'. 1 11 === Dimana: r1’ = GMR sub konduktor
  • 96. SR Konduktor berkas Bila jumlah sub konduktor 3, maka n = 3 3 S R= 3 13 2 1 3 2 1 ' 33'.'. R r RRrSrGMR === Bila jumlah sub konduktor 4, maka n = 4Bila jumlah sub konduktor 4, maka n = 4 2 S R = 4 1 ' 4 R r RGMR = Bila jumlah sub konduktor n, maka bentuk umumnya adalah : n R r nRGMR ' . 1 =
  • 97. Konduktor berkas GMDddd r h e Q C n A A A lnln...lnln 1 ln 2 11312 1 −      −−− == πε Kapasitansi dan reaktansi kapasitif untuk konduktor berkas Dengan pendekatan, reaktansi kapasitif : Farad           = n eqa R rnR jX 1 )( 1 log1317,0' X’C = Xa’(eq) + Xd’ Mega Ohm-km 3 ..log1317,0' ACBCABd dddjX =
  • 98. Suatu saluran transmisi 3-fasa menggunakan konduktor berkas dengan 2 sub- konduktor per fasa. Jarak sub konduktor S = 0,4 meter dan jarak-jarak kawat berkas sbb : dAB = dBC = 7 meter dAC = 14 meter Radius sub konduktor = 1,725 cm Tentukan reaktansi induktif dan kapasitif dari saluran tsb Jawaban : Contoh soal r RGMR ' 2 1 =Jawaban : Dimana : R = ½. S = 0,2 m Jadi : R RGMR 2= meterer 4/1 1 100 725,1 ' − = meter x e R r RGMR 0733,0 2,0100 .725,1 22,0 ' 2 4/1 1 === − meterxxdddGMD ACBCAB 82,81477.. 33 ===
  • 99. Jawaban : Jadi : Contoh soal kmOhm GMR GMD XL /301,0 0733,0 82,8 log14467,0log14467,0 === kmMegaOhm R rnR jX n eqa −−=           −=           = 1423,0 01725,0 22,0 1 log1317,0 1 log1317,0' 1 )( R nR         2,0 22,01 kmMegaOhmxxdddjX ACBCABd −−=−== 1245,01477log1317,0..log1317,0' 33 XC’ = Xa’(eq) + Xd’ = - (0,1423+0,1245) = - 0,2668 Mega-Ohm-km
  • 100. Saluran ganda tiga fasa Reaktansi induktif untuk saluran ganda tiga fasa 1=a 2=b d12 d23 d13 5=e 6=f d16 d25 d36 3=c 4=d d36 Saluran 1 Saluran 2 Reaktansi induktif = GMR GMD XL log14467,0= 12 564645353426242316151312 ........... ddddddddddddGMD = ( )6 362514 3 1 ...' dddrGMR = Ohm/km/konduktor
  • 101. Saluran ganda tiga fasa Reaktansi kapasitif =       = GMR GMD jXC log1317,0
  • 102. Contoh soal Suatu saluran transmisi ganda 3-fasa menggunakan konduktor dengan ukuran sbb : r1 ‘= 0,00698 m r1 = 0,008626 m Jarak antar konduktor sbb : d12 = d23 = d45 = d56 = 3,0785 m d13 = d46 = 6,096 m d14 = d36 = 8,2013 m d15 = d24 = d26 = d35 = 6,6751 md15 = d24 = d26 = d35 = 6,6751 m d25 = 6,4008 m d16 = d34 = 5,4864 m Tentukan reaktansi induktif dan kapasitif dari saluran tsb Jawaban : 12 564645353426242316151312 ........... ddddddddddddGMD = meterxxxGMD 9165,44864,56751,6096,60785,312 2424 == ( )6 362514 3 1 ...' dddrGMR = meterxxGMR 2296,04008,62013,800698,06 23 ==
  • 103. Contoh soal Jawaban : Untuk perhitungan reaktansi kapasitif : GMD nya sama, untuk GMR r1’ diganti dengan r1 konduktorkmOhmXL //1925,0 2296,0 9165,4 log14467,0 == ( )6 3 ... dddrGMR = meterxxGMR 2552,04008,62013,8008626,06 23 == konduktorkmMegaOhmjjXC /1692,0 2552,0 9165,4 log1317,0 −== ( )6 362514 3 1 ... dddrGMR =
  • 104. Tugas – 2 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 50 Hz, 230 kV menggunakan konduktor ACSR 402,83 mm2 (795.000CM), konfigurasi horizontal datar dengan jarak antar kawat 8,6 meter. Radius efektif kawat 2,21 cm. Tentukan : (a). Jarak efektif kawat (GMD); (b). Reaktansi induktif per fasa dalam Ohm/km. (c). Reaktansi kapasitif per fasa dalam MegaOhm/km 2. Suatu saluran transmisi 3-fasa , 50 Hz, menggunakan konduktor berkas2. Suatu saluran transmisi 3-fasa , 50 Hz, menggunakan konduktor berkas dengan 4 sub-konduktor per fasa. Jarak sub konduktor S = 0,4 meter dan jarak-jarak kawat berkas sbb : dAB = dBC = 9 meter dAC = 18 meter sub konduktor merupakan ACSR 282 mm2 (556.500 CM), dengan diameter sub konduktor = 2,3546 cm dan GMR = 0,9571 cm Tentukan : (a). reaktansi induktif per fasa dalam Ohm/km (b). Kapasitansi dalam Farad/km (c). Reaktansi kapasitif dalam MegaOhm/km
  • 105. TRANSMISI DAYA LISTRIK Tatap Muka 4 : Pemodelan Saluran Transmisi serta hubungan arus dan tegangan
  • 106. Pemodelan saluran transmisi Karakteristik saluran transmisi dinyatakan dengan parameter, resistansi, induktansi dan kapasitansi yang tersebar sepanjang saluran. The image cannot be displayed. Your computer may not have enough memory to open the image, or the image may have been corrupted. Restart your computer, and then open the file again. If the red x still appears, you may have to delete the image and then insert it again. Namun memodelkan parameter yang tersebar sepanjang saluran tersebut adalah sulit. Parameter-parameter tersebut, dapat didekati dengan beberapa resistor, induktor dan kapasitor. Namun, pendekatan ini tidak praktis, karena harus menghitung arus dan tegangan di setiap titik sepanjang saluran. Dapat juga diselesaikan melalui persamaan deferensial untuk saluran, namun juga tdk praktis, untuk sistem yang besar dengan banyak saluran transmisi.
  • 107. Untuk panjang SUTT < 80 km, dikategorikan sebagai saluran pendek. Dapat dimodelkan dengan resistansi dan induktansi seri, karena kapasitansinya dapat diabaikan. Untuk SUTT, reaktansi induktif pada 50 Hz umumnya jauh lebih besar dari resistansi saluran. Pemodelan saluran transmisi Untuk panjang SUTT (80 – 250 km) dikategorikan sebagai saluran transmisi dengan panjang menengah/ medium. Disini kapasitansi saluran sudah mulai diperhitungkan. Dan dapat dimodelkan dengan dua kapasitor dengan ukuran masing2 separohnya dikedua ujung saluran. Untuk SUTT dengan panjang > 250 km dikategorikan sebagai slauran transmisi panjang. Saluran pendek Saluran medium
  • 108. Besarnya nilai resistansi, reaktansi seri (induktif) dan admitansi shunt dari suatu saluran transmisi dapat dihitung sbb ydY xdX rdR = = = Pemodelan saluran transmisi Dimana r, x, dan y adalah resistansi, reaktansi, dan admitansi shunt per unit panjang dan d adalah panjang dari saluran transmisi. Nilai r, x, dan y dapat du dari tabel referensi konduktor saluran transmisi. ydY =
  • 109. Jaringan 2 kutub (2-port networks) & konstanta ABCD Suatu saluran transmisi dapat dinyatakan dengan jaringan 2 kutub – yaitu suatu jaringan yg dapat diisolasi dari lingkungan luarnya melalui dua hubungan kutub, seperti pd gambar. Bila jaringannya linier, berdasarkan teori rangkaian (analogous to Thevenin’s theorem)Bila jaringannya linier, berdasarkan teori rangkaian (analogous to Thevenin’s theorem) menetapkan hubungan antara tegangan dan arus sisi krim dan sisi terima sbb : Disini konstanta A dan D tanpa dimensi, konstanta B dengan unit Ω, dan konstanta C diukur dalam Siemens (Mho). Konstnata-2 ini sering kali disebut sebagai konstanta umum rangkaian, atau konstanta ABCD. RRS RRS DICVI BIAVV += +=
  • 110. Saluran transmisi pendek Rangkaian ekivalen per fasa dari saluran pendek VS dan VR adalah tegangan sisi kirim dan terima; IS dan IR adalah arus sisi kirim dan terima. Diasumsikan tidak ada admitansi saluran. RS II = Berdasarkan Hk. Kirchhoff terdapat hubungan untuk tegangan sbb RS II = IjXRIVZIVV LRRS ++=+= IjXRIVV LSR −−=
  • 111. Jaringan 2-kutub & kosntanta ABCD Konstanta ABCD dapat diinterpretasikan secara physic. konstanta A menggambarkan effect dari perubahan tegangan sisi terima terhadap tegangan sisi kirim; dan konstanta D menggambarkan effect perubahan arus sisi terima terhadap arus sisi kirim. Kedua konstanta A dan D tanpa dimensi. Konstanta B menggambarkan effect perubahan srus sisi terima terhadap tegangan sisi kirim. Konstanta C menggambarkan effect perubahan tagangan sisi terima terhadap arus sisi kirim. Saluran transmisi adalah jaringan linier 2 kutub, dan sering dinyatakan dengan model ABCD. Untuk saluran pendek, IS = IR = I, dan konstanta ABCD saluran adalah 1 0 1 = = = = D C ZB A
  • 112. Diagram fasor saluran transmisi pendek Tegangan bolak-balik (AC) biasanya dinyatakan dalam diagram fasor. Beban dengan faktor daya lagging. Beban dengan faktor daya unity (1,0). Beban dengan faktor daya leading. Untuk suatu tegangan kirim VS dan suatu besaran arus, tegangan sisi terima VR akan lebih rendah untuk beban lagging dan lebih tinggi untuk beban leading .
  • 113. Karakteristik saluran transmisi Pada SUTT, nilai reaktansi XL normalnya jauh lebih besar dari resistansi R; sehingga resistansi saluran sering kali diabaikan. Beberapa karakteristik penting saluran transmisi adalah sbb 1. The effect of load changes Diasumsikan sebuah generator mensuplai sebuah beban melalui suatumensuplai sebuah beban melalui suatu saluran transmisi, bagaimana pengaruh kenaikan beban terhadap tegangan. Diasumsikan generator ideal, kenaikan beban akan menaikan daya aktif dan reaktif keluar dr generator begitu pula arus di saluran transmisi. Sementara tegangan sisi kirim tetap. 1) Apabila bebannya bertambah dengan faktor daya lagging yang sama, besaran arus di saluran akan naik tetapi masih dengan sudut θ yang sama terhadap VR seperti sebelumnya.
  • 114. Jatuh tegangan pada reaktansi juga naik tetapi tetap dengan sudut yang sama. Diasumsikan resistansi saluran = 0 dan perlu diingat bahwa besaran tegangan sumber atau tegangan kirim adalah konstan Jatuh tegangan pada reaktansi jXLI akan berkisar antara V and V . Karakteristik saluran transmisi IjXVV LRS += L VR and VS. Sehingga , bila beban lagging naik, tegangan sisi terima akan berkurang cukup besar 2) Sebaliknya , Naiknya beban dengan faktor daya unity (1,0), akan sedikit menurunkan tegangan sisi terima.
  • 115. 3) Sedangkan , naiknya beban dengan faktor daya leading , maka tegangan sisi terima juga akan naik Ringkasan : 1. Bila beban lagging (inductive) pada sisi terima saluran meningkat, tegangan di sisi Karakteristik saluran transmisi 1. Bila beban lagging (inductive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan turun cukup besar – nilai pengaturan tegangan (VR) akan besar dan positif. 2. Bila beban unity-PF (resistive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan turun sedikit – nilai pengaturan tegangan (VR) akan kecil dan positif.. 3. Bila beban leading (capacitive) pada sisi terima saluran meningkat, tegangan di sisi terima dari saluran akan naik – nilai pengaturan tegangan (VR) akan negatif..
  • 116. Pengaturan tegangan (voltage regulation = VR) dari saluran transmisi adalah %100. Rfl RflRnl V VV VR − = Karakteristik saluran transmisi Dimana VRnl dan VRfl adalah tegangan no-load dan full-load pada sisi terima saluran. Untuk saluran pendek : VRnl = VS dan VRfl = VR Sehingga %100. R RS V VV VR − =
  • 117. Saluran transmisi menengah Pada saluran transmisi dengan panjang medium/ menengah (80 – 250 km) , nilai kapasitansi saluran sudah mulai diperhitungkan. Dalam pemodelannya dapat dipusatkan di satu titik (nominal T) atau pada dua titik (nominal PI). Rangkaian ekivalen Nominal T Relasi tegangan dan arus : 22 Z I Z IVV SRRS ++= Y Z IVIYVII RRRPRS       ++=+= 2 RRS I ZY YVI       ++= 2 1
  • 118. The image cannot be displayed. Your computer may not have enough memory to open the image, or the image may have been corrupted. Restart your computer, and then open the file again. If the red x still appears, you may have to delete the image and then insert it again. Saluran transmisi menengah Maka : RRS I YZ ZV ZY V       ++      += 42 1 2 RRS I ZY YVI       ++= 2 1 Rangkaian ekivalen Nominal PI Relasi tegangan dan arus : 2 Y VII ZIVV RRP PRS += += Tetapi
  • 119. Saluran transmisi menengah Jadi : RRS RRRS ZIV ZY V Z Y VIVV +      +=       ++= 2 1 2 22 1 22 Y ZIV ZYY VI Y VII RRRRSPS +      +++=+= RRS I ZY V ZY YI       ++      += 2 1 4 2 %100. Rfl RflRnl V VV VR − = Pengaturan tegangan untuk saluran menengah : %100.2 1 R R S V V ZY V VR − + =atau
  • 120. Pada saluran menengah, admitansi shunt harus dimasukkan dalam perhitungan. Total admitansi biasanya dimodelkan dengan model Phi (π model) seperti gambar disamping. Arus yg melalui kapasitor sisi terima adalah Saluran transmisi menengah Arus yg melalui kapasitor sisi terima adalah Dan arus yang melalui impedansi seri adalah 2 2 Y VI RC = RRser I Y VI += 2
  • 121. Dari Hk. Kirchhoff untuk tegangan, tegangan sisi kirim adalah Arus sisi kirim menjadi Saluran transmisi menengah RRRRCRserS ZIV ZY VIIZVZIV +      +=++=+= 1 2 )( 2 RRSRCCserCS I ZY V ZY YI I Y V Y VIIIIII     ++    += ++=++=+= 11 22 211 Sehingga konstanta ABCD saluran transmisi menengah adalah Bila kapasitansi shunt diabaikan, konstanta ABCD menjadi sama dengan konstanta saluran transmisi pendek. RRS I ZY V ZY YI       ++      += 1 2 1 4 1 2 1 4 1 2 +=       += = += ZY D ZY YC ZB ZY A
  • 122. 2. Power flow in a transmission line Daya aktif input ke saluran transmisi 3 fasa dapat dihitung sbb : Dimana VS adalah besaran tegangan sumber (input) line-to-neutral dan VLL,S adalah besaran tegangan sumber (input) line-to-line. Disini diasusmsikan untuk hubungan- Y! Dengan cara yang sama , daya aktif output dari saluran transmisi adalah Karakteristik saluran transmisi SSSLLSSSin IVIVP θθ cos3cos3 ,== IVIVP θθ cos3cos3 == Daya reaktif input ke saluran transmisi 3 fasa dapat dihitung sbb : RRRLLRRRout IVIVP θθ cos3cos3 ,== SSSLLSSSin IVIVQ θθ sin3sin3 ,==
  • 123. Daya nyata input ke saluran transmisi 3 fasa adalah Dan daya reaktif output adalah RRRLLRRRout IVIVQ θθ sin3sin3 ,== Karakteristik saluran transmisi Dana daya nyata output adalah SSLLSSin IVIVS ,33 == RRLLRRout IVIVS ,33 ==
  • 124. Bila resistansi saluran R dapat diabaikan, daya output dari saluran transmisi dapat disederhanakan sbb Diagram fasor yang disederhanakan dari saluran transmisi menunjukkan bahwa IS = IR = I. Selanjutnya garis vertikal bc dapat dinyatakan sebagai VS sinδ atau XLIcosθ. Sehingga: Karakteristik saluran transmisi SV I δ θ sin cos = Sehingga daya outputnya sbb: Sehingga , daya yang disuplai oleh saluran transmisi tergantung pada sudut fasor antara tegangan input dan output. L S X V I δ θ sin cos = L RS X VV P δsin3 =
  • 125. Daya maksimum yang disuplai oleh saluran transmisi akan terjadi apabila δ = 900: Daya maksimum ini disebut steady-state stability limit dari saluran transmisi. Dalam kenyataannya resistansi saluran transmisi adalah tidak = 0, sehingga, sebelum mencapai nilai transfer daya maksimum sudah mengalami pemanasan pada Saluran transmisi . Secara tipikal sudut daya pada beban penuh adalah 250 . Karakteristik saluran transmisi L RS X VV P 3 max = sudut daya pada beban penuh adalah 250 . Beberapa hal yang dapat disimpulkan dari persamaan daya diatas adalah: 1. Kemampuan transfer daya maksimum dari suatu saluran transmisi adalah fungsi dari kwadrat tegangan nominalnya. Misalnya apabila semua parameter saluran sama, suatu saluran transmisi 220 kV akan memiliki 4 kali kemampuan transfer daya dibandingkan dengan saluran transmisi 110 kV . Hal ini merupakan salah satu keuntungan menaikkan tegangan saluran transmisi… Namun tegangan yang sangat tinggi akan menghasilkan medan elektromagnetik yang kuat, yang menyebabkan interferensi dengan komunikasi dan menghasilkan efek corona – menyalanya ion-ion udara yang akan meningkatkan losses.
  • 126. 2. Kemampuan transfer daya maksimum dari saluran transmisi : berbanding terbalik dengan reaktansi seri, yang nilainya cukup besar untuk saluran panjang. Untuk itu di beberapa saluran panjang menambahkan kapasitor seri untuk mengurangi reaktansi seri secara total, sehingga meningkatkan kemampuan transfer daya saluran. 3. Dalam operasi normal suatu sistem tenaga listrik, besaran tegangan VS dan VR tidak banyak berubah, sehingga, besarnya sudut δ akan mengendalikan daya yang mengalir melalui saluran. Untuk itu dalam rangka mengendalikan aliran daya di saluran dapat Karakteristik saluran transmisi melalui saluran. Untuk itu dalam rangka mengendalikan aliran daya di saluran dapat dilakukann dengan meletakkan suatu phase-shifting transformer disatu sisi saluran untuk mengatur tegangan fasa. 3. Transmission line efficiencyEffisiensi saluran transmisi adalah %100. in out P P =η
  • 127. 4. Transmission line ratings Salah satu faktor batasan utama dalam pengoperasian saluran transsmisi adalah pemanasan pada resisitansi. Karena pemanasan ini adalah fungsi kwadrat arus yang mengalir di saluran dan tidak bergantung pada sudut fasanya, saluran transmisi biasanya dioperasikan pada tegangan dan daya nominal nya. 5. Transmission line limits Terdapat Beberapa kendala praktis yang membatasi daya aktif dan reaktif yang dapat disuplai oleh saluran transmisi. Kendala yang paling penting adalah : Karakteristik saluran transmisi 5. Transmission line limits oleh saluran transmisi. Kendala yang paling penting adalah : 1. Arus steady-state maksimum harus dibatasi untuk menghindari pemanasan berlebih pada saluran transmisi . Rugi-rugi daya pada saluran dihitung dengan pendekatan sbb : Semakin besar arus yang mengalir semakin besar rugi-rugi panas pada resistansi. RIP Lloss 2 3=
  • 128. 2. Jatuh Tegangan pada saluran harus dibatasi sekitar 5%. Dengan kata lain rasio besaran tegangan sisi terima terhadap tegangan sisi kirim adalah Batasan ini menghindari terjadinya variasi tegangan yang berlebihan. Karakteristik saluran transmisi 95,0≤ S R V V Batasan ini menghindari terjadinya variasi tegangan yang berlebihan. 3. Sudut daya δ pada saluran transmisi harus ≤ 300 untuk menjamin bahwa aliran daya pada saluran transmisi cukup jauh dari static stability limit sehingga sistem tenaga listrik dapat menangani apabila terjadi kondisi transient. Diantara batasan-batasan tersebut ada yang lebih atau kurang penting pada suatu kondisi tertentu yang berbeda. Pada saluran pendek, dimana reaktansi seri X adalah relatif kecil, pemanasan pada resistansi biasanya membatasi daya yang dapat disuplai saluran. Pada saluran yang lebih panjang yang beroperasi pada faktor dInya lagging , jatuh tegangan di saluran biasanya menjadi faktor pembatas. Pada saluran yang lebih panjang yang beroperasi pada faktor daya leading , maksimum sudut δ dapat menjadi faktor pembatas.
  • 129. 1. Suatu saluran transmisi 3 – fasa , 50 km, 70 kV, mempunyai konstanta saluran sbb : R = 0,20 Ohm per km, X = 0,608 Ohm per km, Y = j4,0 x10-6 Mho per km. Saluran transmisi tsb mensuplai beban 30 MW dengan faktor daya 0,9 lagging. Tegangan pada ujung beban 70 kV. Tentukan : a. Tegangan pada ujung kirim b. Daya pada ujung kirim c. Efisiensi transmisi d. Pengaturan tegangan Contoh soal - 1 Z I d. Pengaturan tegangan Jawaban : (a). Saluran transmisi ini termasuk saluran pendek IS = IR = I dan VS = VR + I.Z PR = 30 MW, pf. 0,9 lagging VR(LL) = 70 kV VR(LN) = 70 / √3 kV = 40,4 kV o o LLR R R Amp xkVx kW pfV P I 84,2594,274 9,0703 84,25000.30 ..3 )( −∠= −∠ ==
  • 130. Contoh soal - 1 ( ) OhmjxjZ o 8,71324,301050608,02,0 ∠=+=+= )(49,793,46324,6532,46324,6116,6416,40 96,45798,8416,408,713284,2594,274416,40 NLkVjjV VoltxV IZVV S S RS −∠=+=++= ∠+=∠−∠+= += atau −== )(28,81393,46 LLkVxkVVS −== (b). Daya pada ujung kirim : SSS IVP θcos3= o S 33,33)84,25(49,7 =−−=θ MWkWxxxPS 34,32339,3233,33cos94,27428,813 === θR θS
  • 131. (b). Efisiensi transmisi : %6,92%100. 34,32 30 %100. === S R P P η (b). Pengaturan tegangan : %11,16%100. 7028,81 %100. = − = − = RS VV VR Contoh soal - 1 %11,16%100. 70 %100. === R RS V VR
  • 132. Saluran transmisi panjang Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Namun sebenarnya kita tetap bisa memodelkan saluran transmisi panjang sebagai model nominal π , yaitu dengan impedansi seri yang dimodifikasi Z’ dan admitansi shunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arusshunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arus menggunakan model konstanta ABCD . Nilai impedansi seri dan admitansi shunt yg dimodifikasi adalah sbb: 2/ )2/tanh( ' sinh ' d d YY d d ZZ γ γ γ γ = =
  • 133. Saluran transmisi panjang Model ideal Model pendekatan
  • 134. Disini Z adalah impedansi seri saluran; Y adalah admitansi shunt saluran; d adalah panjang saluran; γ adalah konstanta propagasi saluran: Dimana y adalah admitansi shunt per kilometer dan z adalah impedansi seri per km. Apabila γd semakin kecil, maka ekspresi ratio pada Z’ dan Y’ mendekati 1.0 dan model tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran Saluran transmisi panjang yz=γ tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran transmisi panjang adalah 1 2 '' 1 4 '' ' 1 2 '' +=       += = += YZ D YZ YC ZB YZ A
  • 135. Tugas – 3 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 200 km, 230 kV. Konstanta saluran transmisi adalah Z = 0,54 ∟71,8o Ohm/km ; Y = 5,0 x 10-6 ∟90o Mho/km. Saluran transmisi ini menyalurkan daya 150 MW dengan faktor daya 1,0 pada ujung beban. Tegangan pada ujung beban 230 kV. Dengan menggunakan model nominal PI, tentukan : (a). Tegangan dan arus pada sisi kirim; (b). Efisiensi transmisi. (c). Pengaturan tegangan 2. Suatu saluran transmisi 3-fasa , 100 km, pada sisi terima terhubung ke beban 50 MW dengan faktor daya 0,85 lagging. Konstanta saluran transmisi tersebut adalah Z = 95 ∟78o dan Y = 0,001 ∟90o S. Menggnakan model nominal T, Tentukan : (a). Konstanta A, B, C, D saluran transmisi tsb. (b). Tegangan, arus dan faktor daya sisi kirim (c). Efisiensi saluran transmisi.
  • 136. TRANSMISI DAYA LISTRIK Tatap Muka 5 : Pemodelan Saluran Transmisi serta hubungan arus dan tegangan (2)
  • 137. Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Saluran transmisi panjang Pada model diatas berlaku : x x x x Vy dx dI Iz dx dV == ; Bila diturunkan thd x : dx dV y dx Id dx dI z dx Vd xxxx == 2 2 2 2 ; (1) (2)
  • 138. Substitusi persamaan (1) ke (2) : x x x x Iyz dx Id Vyz dx Vd == 2 2 2 2 ; Pada x=0, Vx = VR dan Ix = IR solusinya adalah : RRRR IBVAIxyz z y VxyzxV ..)sinh()(cosh)( +=+= RRRR IDVCIxyzVxyz z y xI ..)(cosh)sinh()( +=+= 2 Persamaan diatas dapat dituliskan sbb : RcR IxZVxxV )sinh()(cosh)( γγ += RRc IxVxYxI )(cosh)sinh()( γγ += Dimana : z y Y y z Z yz c c = = =γ = konstanta propagasi per satuan panjang = impedansi karakteristik per satuan panjang = admitansi karakteristik per satuan panjang
  • 139.
  • 140.
  • 141.
  • 142.
  • 143.
  • 144.
  • 145.
  • 146.
  • 147.
  • 148.
  • 149.
  • 150.
  • 151.
  • 152. βαγ j+= =α Konstanta redaman (ukuran penurunan V dan I per satuan panjang) =β Konstanta pergeseran fasa RcRS IlZVlV )sinh()(cosh γγ += Apabila x = l, maka Vx = VS dan Ix = IS & persamaan tegangan dan arus menjadi: IlVlYI )(cosh)sinh( γγ += RRcS IlVlYI )(cosh)sinh( γγ += Selain itu diketahui )(sinh)(cosh 2 1 2 1 llll eeleel γγγγ γγ −− −=+= ljl cRR ljl cRRS eeZIVeeZIVV βαβα −− −++= )()( 2 1 2 1 ljl RcR ljl RcRS eeIYVeeIYVI βαβα −− −−+= )()( 2 1 2 1 Sehingga :
  • 153. Suku pertama dari VS dan IS disebut gelombang datang (incident wave) dan suku kedua disebut gelombang refelksi/ pantulan (reflected wave). Keduanya merupakan gelombang berjalan. Gelombang datang semakin berkurang nilai dan sudut fasanya menuju sisi terima, sebaliknya gelombang pantul semakin membesar nilai dan sudut fasanya menuju sisi kirim. Disetiap titik sepanjang saluran, terjadi superposisi antara gelombang datang dan gelombang pantul. Kondisi khusus :Kondisi khusus : 1. Bila kedua suku berbeda sudut fasa 180o ,maka kedua suku diatas akan saling menghilangkan, sehingga : IR = 0 dan α = 0. kondisi ini terjadi pada saluran terbuka atau tanpa beban 2. Bila saluran ditutup dengan inpedansi karakteristik Zc, yang merupakan impedansi saluran yang panjangnya tak terhingga. pada kondisi ini tidak terdapat gelombang pantul, sehingga : VR = IR Zc Nilai Zc, untuk saluran transmisi tunggal sekitar 400 Ω dan untuk saluran ganda 200 Ω, dengan sudut fasa antara 0 sampai dengan -15o
  • 154. Panjang Gelombang Untuk jarak x1 disepanjang saluran dimana βx1 = 2 π, maka vektor tegangan / arus akan sefasa, maka jarak x1 disebut satu panjang gelombang (λ), dimana : v f atau f vataufvdan .2.2 . 2 π β β π λ β π λ ==== v = kecepatan propagasi dan f = frekuensi gelombang Untuk saluran udara tanpa rugi2 R = G = 0, maka : Z = jX dan Y = jB = 1/X’
  • 155. Daya karakteritik. Daya karakteristik adalah daya maksimum yang dapat ditransmisikan bila tegangan sisi terima (VR) adalah sama dengan tegangan sisi kirim (VS) dan dibebani dengan beban yang sama dengan impedansi karakteristik saluran. Bila rugi-rugi saluran diabaikan, R = 0 dan G = 0, maka daya karakteristik disebut daya natural atau Surge Impedance Loading (SIL) = PN Untuk saluran panjang : lZjIlVlZIlVV oRRcRRS ββγγ sincossinh.cosh +=+= LCfLCdan C L Zo .2πωβ == = = impedansi surja = konstanta pergeseran fasa l Z V jlIl Z V lII o R R c R RS ββγγ sincossinhcosh +=+= Bila rugi-rugi diabaikan : 0)( =+= αβαγ danljl
  • 156. Apabila o SS o RR VV VV δ∠= ∠= 0 Maka : lZ VV P o SR R β δ sin sin = Harga maksimum PR diperoleh bila |VR| = |VS| = |V| dan ujung beban ditutup dengan suatu beban yang sama dengan impedansi karaktersitik atau impedansi surja saluran. Harga |V2|/Zo disebut Daya Natural atau Pembebanan Impedansi Surja (Surge Impedans Loading, disingkat SIL) Jadi 2 Jadi SIL Z V PP o NR === 2 Untuk SUTT : Zo ≈ 400 Ohm Sehingga : PN = 2,5 x Tegangan (kVL-L) kW
  • 157. Harga maksimum β.l : Dalam keadaan steady state, harga maksimum teoritis dari β.l = 90o. Tetapi dalam praktek β.l harus dibatasi antara 20o sampai 30o, untuk menjaga stabilitas saluran. det/000.300 1 2 km LC v lLCfl == = πβ Harga β.l disebut panjang elektrik saluran, jadi jika β.l = 90o = 1,57 radian, maka f x l π2 000.30057,1 = Untuk f = 50 Hz l = 1.500 km Untuk f = 0 (DC) l = ~ (tak terhingga) Dalam praktek, panjang saluran dibatasi oleh : Β.l = 30o = 0,523 radian f x l π2 000.300523,0 = Untuk f = 50 Hz l = 500 km Untuk f = 0 (DC) l = ~ (tak terhingga)
  • 158. Memperbesar daya natural (PN) Untuk memperbesar daya natural dpt dilakukan dengan cara : 1. Tegangan (kV) dinaikkan 2. Zo diturunkan, dengan cara : C L Zo = L : diturunkan dengan cara pemasangan kapasitor seri C : dinaikkan dengan cara pemasangan kapasitor shunt Pemilihan tegangan kerja, dapat dilakukan dengan 2 cara : 1. Berdasarkan Daya Natural 2. berdasarkan rumus empiris 5,2 )(5,2 2 2 N o N P kVataukWkV Z kV P === 100 5,5 makskW lkV += l = panjang saluran dlm mile, ditentukan l = 100 mile
  • 159. Rangkaian ekivalen Untuk saluran transmisi panjang, menjadi kurang teliti apabila memodelkan admitansi shunt dengan dua capacitor disetiap ujung saluran. Akan Lebih tepat dan teliti apabila baik kapasitansi shunt dan impedansi seri dinyatakan dalam besaran yang terdistribusi sepanjang saluran. Tegangan dan arus di saluran dihitung melalui persamaan deferensial dari saluran. Namun sebenarnya kita tetap bisa memodelkan saluran transmisi panjang sebagai model nominal π , yaitu dengan impedansi seri yang dimodifikasi Z’ dan admitansi shunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arusshunt yang dimodifikasi Y’ . Selanjutnya melakukan perhitungan tegangan dan arus menggunakan model konstanta ABCD . Nilai impedansi seri dan admitansi shunt yg dimodifikasi adalah sbb: 2/ )2/tanh( ' sinh ' d d YY d d ZZ γ γ γ γ = =
  • 161. Disini Z adalah impedansi seri saluran; Y adalah admitansi shunt saluran; d adalah panjang saluran; γ adalah konstanta propagasi saluran: Dimana y adalah admitansi shunt per kilometer dan z adalah impedansi seri per km. Apabila γd semakin kecil, maka ekspresi ratio pada Z’ dan Y’ mendekati 1.0 dan model tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran Rangkaian ekivalen yz=γ tersebut menjadi model saluran transmisi menengah. Konstanta ABCD untuk saluran transmisi panjang adalah 1 2 '' 1 4 '' ' 1 2 '' +=       += = += YZ D YZ YC ZB YZ A
  • 162. Contoh soal 1. Suatu saluran transmisi 3-fasa , tunggal, 300 km, 220 kV. Konstanta saluran transmisi adalah Z = 0 + j 0,48 Ohm/km ; X’ = 0,30 Mega Ohm/km Tentukan : (a) Impedansi karakteristik; (b) konstanta propagasi; (c) Daya Natural ; (d ) panjang elektrik saluran Jawaban : X = 0,48 Ohm/km dan X’ = 0,3 x 106 Ohm-km Z OhmxXX Y Z Zo 380)103,0)(48,0('. 6 ==== kmradianxj xjjZYj /10265,10 10333,3)(48,0( 3 6 − − += ==+= γ βαγ MW Z kV P o N 4,127 380 22022 === oo xl 8,21)3,57)(300)(10265.1(. 3 === − βθ
  • 163. Contoh soal 2. Suatu saluran transmisi 3-fasa , tunggal, 200 km, 220 kV. Konstanta saluran transmisi adalah Z = 0,64 ∟71,8o Ohm/km ; Y = 4,0 x 10-6 ∟90o Mho/km Tentukan : (a) Impedansi karakteristik; (b) impedansi surja; (c) konstanta propagasi; (d) Daya Natural ; (e ) konstanta panjang gelombang; (f) panjang elektrik saluran Jawaban : Z o o 8,7164,0 −∠= ∠ == Ohm xY Z Z o oc 1,9400 90104 8,7164,0 6 −∠= ∠ ∠ == − 33 6 10)580,1253,0(9,80106,1 90104)(8,7164,0( −− − +=∠= ∠∠==+= xjx xZYj o oo γ βαγ Ohm xY jX C L Zo 390 104 608,0 6 ==== − kmradianx /1058,1 3− =β
  • 164. oo xl 1,18)3,57)(200)(1058,1(. 3 === − βθ MW Z kV P o N 1,124 390 22022 ===
  • 165. Tugas – 4 (latihan soal) 1. Suatu saluran transmisi 3-fasa , 300 km, 138 kV. Konstanta saluran transmisi adalah Z = 0,105 + j 0,500 Ohm/km ; X’ = 0,3065 MegaOhm-km, tentukan : (a). Impedansi karakteristik (b). Impedansi surja. (c). Konstanta propagasi (d) Daya natural (e) Konstanta panjang gelombang (f) Panjang elektrik saluran 2. Suatu saluran transmisi 3-fasa , 400 km, 275 kV, Z = 300 ∟75o dan Y = 0,0025 ∟90o S., Tentukan : (a). Impedansi karakteristik (b). Impedansi surja. (c). Konstanta propagasi (d) Daya natural (e) Konstanta panjang gelombang (f) Panjang elektrik saluran
  • 166. TRANSMISI DAYA LISTRIK Tatap Muka 6 : Diagram Lingkaran saluran Transmisi
  • 167. Dalam sistem tenaga listrik, khususnya transmisi daya, sering dinyatakan dalam konstanta2 umum saluran. Saluran transmisi selalu dapat dinyatakan dalam suatu kotak dengan dua terminal masuk dan kaluar, yang disebut sebagai kutub empat. Suatu rangkaian lisgtrik dapat dinyatakan dalam suatu rangkaian kutub empat apabila tidak ada sumber tegangan internal (bersifat pasif), impedansinya tidak tergantung dari arus (bersifat linier) dan impedansinya tetap dilihat dari sisi mana saja, tidak tergantung arah arus. Saluran transmisi memenuhi persyaratan ini. Rangkaian kutub empat Relasi tegangan dan arus : RRS RRS DIVCI BIVAV += += Dan : SSR SSR AICVI BIDVV +−= −= (1) (2)
  • 168. Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Pendek RS RRS II ZIVV += += 0 Persamaan tegangan dan arus Sehingga konstanta umum : A = 1 ; B = Z ; C = 0 ; D = 1
  • 169. Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Menengah Rangkaian ekivalen Nominal T Persamaan tegangan dan arusPersamaan tegangan dan arus Sehingga konstanta umum : RRS I YZ ZV ZY V       ++      += 42 1 2 RRS I ZY YVI       ++= 2 1 ADYC YZ ZB ZY A ==+=+= ;; 4 ; 2 1 2
  • 170. Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Menengah Rangkaian ekivalen Nominal PHI Persamaan tegangan dan arus Sehingga konstanta umum : RRS I ZY YVI       ++= 2 1 4 ;; 2 1 2 ZY YCZB ZY DA +==+== RRS ZIV ZY V +      += 2 1
  • 171. Rangkaian kutub empat Saluran transmisi sebagai rangkaian kutub empat Saluran Panjang Rangkaian ekivalen Nominal PHI Persamaan tegangan dan arus Sehingga konstanta umum saluran : c c Z l ClZBlDA γ γγ sinh ;sinh;cosh ==== RcRS IlZVlV )sinh()(cosh γγ += RR c S IlV Z l I )(cosh) sinh ( γ γ +=
  • 172. • Dalam sistem tenaga listrik, khususnya dalam saluran transmisi, tegangan, arus dan daya selalu berubah-ubah dari saat ke saat. Seperti telah dilihat bahwa dalam perhitungan yang menyangkut tegangan, arus dan daya sangat panjang dan memakan waktu. Oleh karena itu untuk menghemat waktu sangat menolong bila pemecahan dilakukan secara grafik dengan pertolongan diagram lingkaran. • Diagram lingkaran juga sangat menolong dalam perencanaan dan dalam bidang operasi. Disamping itu dengan pertolongan diagram lingkaran dapat diterangkan hasil yang diperoleh • Dalam teknik tenaga listrik dikenal berbagai diagram lingkaran, salah satunya adalah Diagram lingkaran • Dalam teknik tenaga listrik dikenal berbagai diagram lingkaran, salah satunya adalah diagram lingkaran daya saluran transmisi. DIAGRAM LINGKARAN DAYA Daya merupakan bilangan kompleks dan didefinisikan sebagai berikut: dengan pengertian: + Q = daya reaktif induktif; - Q = daya reaktif kapasitif jQPIVS +== ˆ
  • 173. Persamaan tegangan dan arus : Daya pada ujung beban: Atau Diagram lingkaran RRRRR jQPIVS +== ˆ R S RR S RRRS V B A B V IdanV B A B V IatauBIVAV ˆ ˆ ˆ ˆ ˆ ˆ −=−=+= VV V A S RS ˆˆ 2 +−= Daya pada ujung kirim: Maka : B VV V B A S RS RR ˆ ˆ ˆ ˆ 2 +−= SSSSSS R SSSR jQPIVSdanV B D B V IatauBIDVV +==+−=−= ˆ B VV V B D S RS SS ˆ ˆ ˆ ˆ 2 −=
  • 174. Diagram lingkaran daya pada ujung beban : Misalkan : Maka persamaan Daya pada ujung beban menjadi : Diagram lingkaran oRS RR VV V A S δ−∠+−= ˆˆ ˆ 2 o SS o SS o RR VVatauVVdanVV δδ −∠=∠=∠= ˆ0 Pusat lingkaran : Radius lingkaran : RR B V B S δ−∠+−= ˆˆ 2 ˆ ˆ RR V B A H −= B VV R RS R =
  • 175. Diagram lingkaran daya pada ujung beban : Bila : Diagram lingkaran )()( 2 δβαβ −∠+−∠−= B VV V B A S RS RR ∆∠=∠=∠= DDdanBBdanAA βα Koordinat pusat lingkaran : a. Horizontal : b. Vertikal : c. Radius : AmpVolt B VV RS −= WattV B A R )cos( 2 αβ −−= VarV B A R )sin( 2 αβ −−=
  • 176. Diagram lingkaran pada ujung beban
  • 177. Diagram lingkaran daya pada ujung kirim : Misalkan : Maka persamaan Daya pada ujung beban menjadi : Diagram lingkaran o RR o RR o SS VVatauVVdanVV δδ ∠=−∠=∠= ˆ0 )()( 2 δββ +∠−∆−∠= B VV V B D S RS SS Koordinat pusat lingkaran : a. Horizontal : b. Vertikal : c. Radius : BB WattV B D S )cos( 2 ∆−= β VarV B D S )sin( 2 ∆−= β AmpVolt B VV RS −=
  • 178. Diagram lingkaran daya pada ujung kirim
  • 179. Aliran daya pada saluran transmisi : Diagram lingkaran Suatu saluran transmisi dengan konstanta umum ABCD : Daya pada ujung beban : RRRRR jQPIVS +== ˆ )()( 2 αβδβ −∠−−∠= R RS R V B A B VV S
  • 180. MWV B A B VV P R RS R )cos()cos( 2 αβδβ −−−= Bila VS dan VR tegangan jala-jala dalam kV, maka daya tiga fasa adalah : MVARV B A B VV Q R RS R )sin()sin( 2 αβδβ −−−= Daya PR maksimum terjadi bila β = δ, jadi daya maksimum pada ujung beban :Daya PR maksimum terjadi bila β = δ, jadi daya maksimum pada ujung beban : MWV B A B VV P R RS maksR )cos( 2 )( αβ −−= Dan pada saat ini daya reaktifnya adalah : MVARV B A Q RR )sin( 2 αβ −−=
  • 181. Jadi supaya diperoleh daya maksimum, maka beban harus dengan faktor daya negatif (leading). Titik untuk PR(max), sudah digambarkan pada diagram lingkaran pada ujung beban. Pada rangkaian ekivalen PHI, nilai B = Z∟θ dan bila saluran pendek A = 1 dan sudut α = 0 MW Z V Z VV P RRS maksR )cos( 2 )( θ−= VVV 2 MWRx Z V Z VV P RRS maksR 2 2 )( −= Untuk SUTT, nilai R biasanya jauh lebih kecil dari pada reaktansi X, sehingga : o R X 90arctan ==θ MW X VV P RS maksR δsin)( = MVAR X V X VV Q RRS R 2 cos −= δ
  • 182. Umumnya nilai δ adalah kecil, maka : sinδ ≈ δ dan cos δ = 1 Sehingga : MW X VV P RS maksR δ=)( [ ] V X V VV X V X V X VV Q R RS RRRS R ∆=−=−= . 2
  • 183. Contoh soal 1. Suatu saluran transmisi fasa tiga 60 Hertz, panjang 100 km. Impedansi seri 0,2+j0,667 ohm/km, dan admintansi shunt 4,42x10-6 mho/km , tegangan pada ujung beban 220 kV(L – L), dan beban 40 MW pada faktor daya 0,9 terbelakang. Dengan menggunakan representasi nominal PI tentukanlah: a. Tegangan dan arus pada ujung kirim; b. Faktor daya dan daya pada ujung kirim; c. rugi transmisi dan efisiensi transmisi; d. Pengaturan tegangan; e. Konstanta umum ABCD; f. Titik pusat dan radius dari diagram lingkaran daya ujung beban.f. Titik pusat dan radius dari diagram lingkaran daya ujung beban. Solusi: a. Tegangan dan arus pada ujung kirim. Z = 0,2 + j 0,667 ohm/km = 20 + j66,7 Ohm untuk 100 km = 69,6 ∟73,3o Y = j 4,42 x 10-6 mho/km = j 4,42 x 10-4 mho untuk 100 km VR = 220 kV(L – L) = 127 kV (L-N) PR = 40 MV, pf = 0,9 tebelakang Amp xx I o R 8,256,116 9,02203 000.40 −∠==
  • 184. RRS ZIV ZY V +      += 2 1 RRS I ZY YV ZY I       ++      += 2 1 4 1
  • 185. b. Faktor daya dan daya pada ujung kirim. θS = 2,9o - 3,15o = -0,25o Jadi faktor daya: cos(-0,25o) = 1,0 c. Rugi-rugi transmisi dan efisiensi transmisi. - Rugi-rugi transmisi = 40,55 – 40 = 0,55 MW MW xxx PS 55,40 000.1 0,15,1032,2263 == - Rugi-rugi transmisi = 40,55 – 40 = 0,55 MW - Efisiensi = 40/40,55 x 100% = 98,6% d. Pengaturan tegangan. )(127;%100% )( )( )()( NLkVVx V VV V FLR FLR FLRNLR R −= − = %35,4%100 127 12753,132 (%);)(53,132 9853,0 58,130 2 1 )( = − =−== + = xVRNLkV ZY V V S NLR
  • 186. d. Konstanta umum ABCD. e. Tentukanlah titik pusat dan radius dari diagram lingkaran daya ujung beban. Persamaan diagram lingkaran daya pada ujung beban : oo jZBj ZY A 3,737,696,6620;09853,00044,09853,0 2 1 ∠=+==∠=+=+= ADOhmxY ZY C o =∠=+= − ;901038,4) 4 1( 4 Dimana : |A| = 0,9853 ; |B| = 69,7 Ohm ; |C| = 4,38 x 10-4 Mho ; α = 0o ; |VR| = 220 kV(L-L) ; β = 73,3o ; |VS| = 226,2 kV (L-L) Jadi : )()( 2 αβαβ −∠+−∠−= B VV V B A S RS RR MVA x xS o o R δ δ −∠+∠−= −∠+∠−= 3,730,7143,732,684 )3,73( 7,69 2,226220 3,73220 7,69 9853,0 2
  • 187. f. Titik pusat lingkaran: Horisontal = -684,2 cos 73,3o = - 196,6 MW Vertikal = -684,2 sin 73,3o = -655,3 MVAR Radius lingkaran = 714 MVA
  • 188. Tugas – 5 (latihan soal) Suatu saluran transmisi fasa tiga 150 kV, 50 Hertz, panjang 110 km. Z = 0,2+j0,7 ohm/km, dan Y = j 4,0x10-4 mho/km , tegangan pada ujung beban 150 kV(L – L), dan beban 60 MW pada faktor daya 0,9 terbelakang. Dengan menggunakan representasi nominal PI tentukanlah: a. Tegangan dan arus pada ujung kirim; b. Faktor daya dan daya pada ujung kirim;b. Faktor daya dan daya pada ujung kirim; c. rugi transmisi dan efisiensi transmisi; d. Pengaturan tegangan; e. Konstanta umum ABCD; f. Titik pusat dan radius dari diagram lingkaran daya ujung beban.
