3. VISTES D’UNA FIGURA
Si ens situem just damunt d’una figura,
el que veiem se li diu PLANTA.
PLANTA
PLANT
A
3
4. VISTES D’UNA FIGURA
Si ens situem al costet de la figura, el que veiem
s’anomena PERFIL.
PERFIL
Hi ha dos tipus de perfils: ESQUERRA i DRET.
PERFIL
4

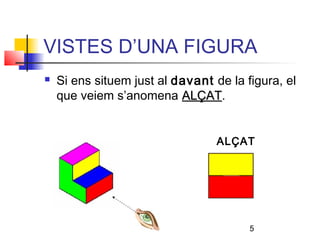

5. VISTES D’UNA FIGURA
Si ens situem just al davant de la figura, el
que veiem s’anomena ALÇAT.
ALÇAT
ALÇAT
5

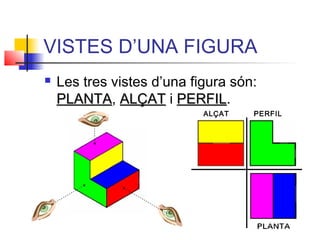

6. VISTES D’UNA FIGURA
Les tres vistes d’una figura són:
PLANTA, ALÇAT i PERFIL.
PLANTA PERFIL
ALÇAT PERFIL
6
7. PASSOS A SEGUIR
1-Pintem cada cara de la figura d’un color ALÇAT PERFIL
diferent.
2-Dibuixem els eixos.
3-Dibuixem la PLANTA.
4-Prolonguem les línies verticals de la Planta
amb línies fines cap a dalt.
5-Dibuixem l’ALÇAT.
6-Prolonguem les línies horitzontals de
l’Alçat amb línies fines cap al Perfil.
7-Prolonguem les línies horitzontals de la
Planta amb línies fines fins a l’eix.
8-Punxem el compàs al centre dels eixos i
continuem prolongant en curva.
9-Continuem prolongant fins a dalt. PLANTA
10-Dibuixem el PERFIL.
11-Pintem cada cara del color corresponent. 7
