Breu introducció al tema de dibuix: Materials i estris de dibuix

1. TECNOLOGIA 1 ESO Tema 2 MATERIALS I ESTRIS DE DIBUIX

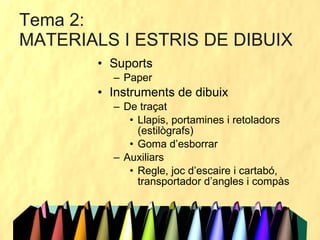

2. Suports Paper Instruments de dibuix De traçat Llapis, portamines i retoladors (estilògrafs) Goma d’esborrar Auxiliars Regle, joc d’escaire i cartabó, transportador d’angles i compàs Tema 2: MATERIALS I ESTRIS DE DIBUIX

3. Què en saps de …?

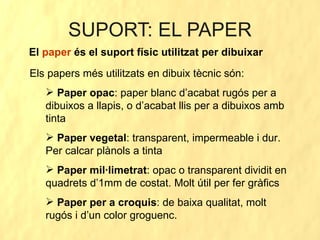

4. SUPORT: EL PAPER El paper és el suport físic utilitzat per dibuixar Els papers més utilitzats en dibuix tècnic són: Paper opac : paper blanc d’acabat rugós per a dibuixos a llapis, o d’acabat llis per a dibuixos amb tinta Paper vegetal : transparent, impermeable i dur. Per calcar plànols a tinta Paper mil·limetrat : opac o transparent dividit en quadrets d’1mm de costat. Molt útil per fer gràfics Paper per a croquis : de baixa qualitat, molt rugós i d’un color groguenc.

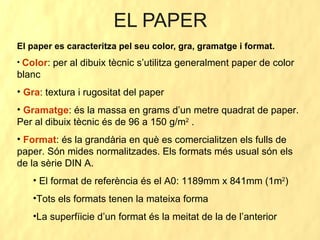

5. EL PAPER El paper es caracteritza pel seu color, gra, gramatge i format. Color : per al dibuix tècnic s’utilitza generalment paper de color blanc Gra : textura i rugositat del paper Gramatge : és la massa en grams d’un metre quadrat de paper. Per al dibuix tècnic és de 96 a 150 g/m 2 . Format : és la grandària en què es comercialitzen els fulls de paper. Són mides normalitzades. Els formats més usual són els de la sèrie DIN A. El format de referència és el A0: 1189mm x 841mm (1m 2 ) Tots els formats tenen la mateixa forma La superfíicie d’un format és la meitat de la de l’anterior

6. EL PAPER Formats normalitzats de paper:

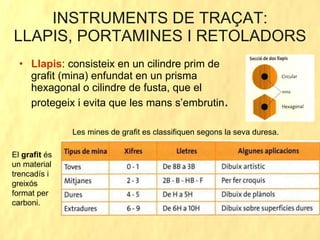

7. INSTRUMENTS DE TRAÇAT: LLAPIS, PORTAMINES I RETOLADORS Llapis : consisteix en un cilindre prim de grafit (mina) enfundat en un prisma hexagonal o cilindre de fusta, que el protegeix i evita que les mans s’embrutin . El grafit és un material trencadís i greixós format per carboni. Les mines de grafit es classifiquen segons la seva duresa.

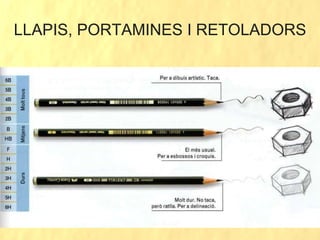

8. LLAPIS, PORTAMINES I RETOLADORS

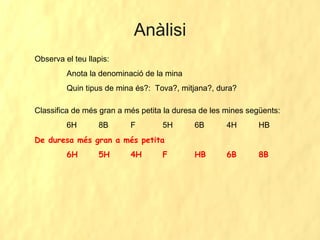

9. Anàlisi Observa el teu llapis: Anota la denominació de la mina Quin tipus de mina és?: Tova?, mitjana?, dura? Classifica de més gran a més petita la duresa de les mines següents: 6H 8B F 5H 6B 4H HB De duresa més gran a més petita 6H 5H 4H F HB 6B 8B

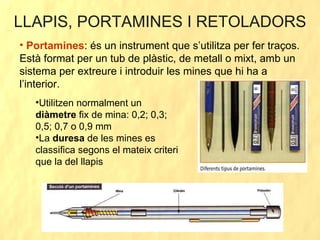

10. LLAPIS, PORTAMINES I RETOLADORS Portamines : és un instrument que s’utilitza per fer traços. Està format per un tub de plàstic, de metall o mixt, amb un sistema per extreure i introduir les mines que hi ha a l’interior. Utilitzen normalment un diàmetre fix de mina: 0,2; 0,3; 0,5; 0,7 o 0,9 mm La duresa de les mines es classifica segons el mateix criteri que la del llapis

11. LLAPIS, PORTAMINES I RETOLADORS Retoladors (o estilògrafs) : s’utilitzen per repassar a tinta els dissenys que prèviament s’han confeccionat amb el llapis. El seu traç és molt precís, amb una intensitat i gruix constants. El gruix de línia està calibrat, amb mides compreses de 0,1 a 2mm.

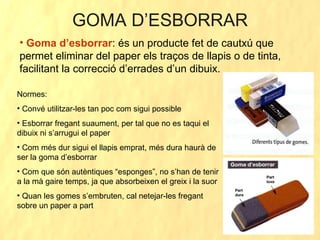

12. GOMA D’ESBORRAR Goma d’esborrar : és un producte fet de cautxú que permet eliminar del paper els traços de llapis o de tinta, facilitant la correcció d’errades d’un dibuix. Normes: Convé utilitzar-les tan poc com sigui possible Esborrar fregant suaument, per tal que no es taqui el dibuix ni s’arrugui el paper Com més dur sigui el llapis emprat, més dura haurà de ser la goma d’esborrar Com que són autèntiques “esponges”, no s’han de tenir a la mà gaire temps, ja que absorbeixen el greix i la suor Quan les gomes s’embruten, cal netejar-les fregant sobre un paper a part

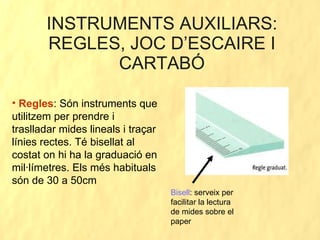

13. INSTRUMENTS AUXILIARS: REGLES, JOC D’ESCAIRE I CARTABÓ Regles : Són instruments que utilitzem per prendre i traslladar mides lineals i traçar línies rectes. Té bisellat al costat on hi ha la graduació en mil·límetres. Els més habituals són de 30 a 50cm Bisell : serveix per facilitar la lectura de mides sobre el paper

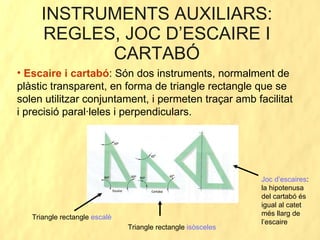

14. INSTRUMENTS AUXILIARS: REGLES, JOC D’ESCAIRE I CARTABÓ Escaire i cartabó : Són dos instruments, normalment de plàstic transparent, en forma de triangle rectangle que se solen utilitzar conjuntament, i permeten traçar amb facilitat i precisió paral·leles i perpendiculars. Triangle rectangle escalè Triangle rectangle isòsceles Joc d’escaires : la hipotenusa del cartabó és igual al catet més llarg de l’escaire

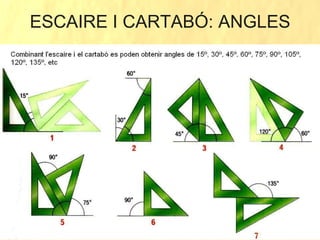

15. ESCAIRE I CARTABÓ: ANGLES

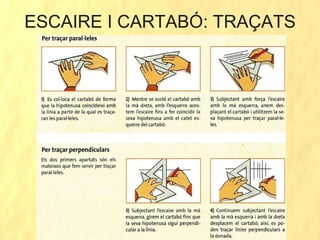

16. ESCAIRE I CARTABÓ: TRAÇATS

17. INSTRUMENTS AUXILIARS: TRANSPORTADOR D’ANGLES I COMPÀS El transportador d’angles : s’utilitza per mesurar l’amplària dels angles i traçar angles. S’anomena també goniòmetre Pot ser circular o semicircular Està graduat en graus sexagesimals

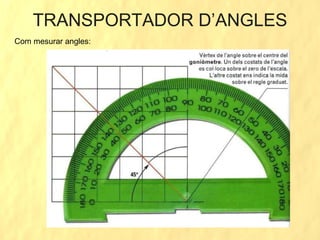

18. TRANSPORTADOR D’ANGLES Com mesurar angles:

19. TRANSPORTADOR D’ANGLES Com traçar angles: Primer dibuixarem una línia i hi marcarem un punt (1) Posarem el transportador de manera que el punt de referència (centre del goniòmetre) coincideixi amb el punt marcat Marcarem els graus que volem que tingui l’angle (2) Traçarem una línia entre aquesta marca i el punt assenyalat al segment (3 i 4)

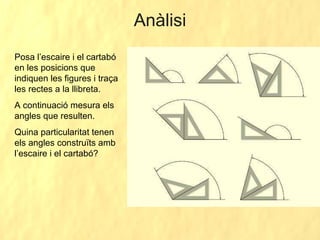

20. Anàlisi Posa l’escaire i el cartabó en les posicions que indiquen les figures i traça les rectes a la llibreta. A continuació mesura els angles que resulten. Quina particularitat tenen els angles construïts amb l’escaire i el cartabó?

21. Anàlisi: Solució

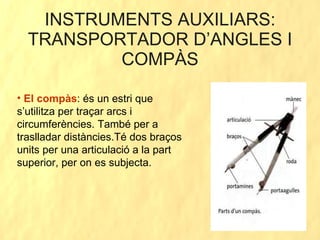

22. INSTRUMENTS AUXILIARS: TRANSPORTADOR D’ANGLES I COMPÀS El compàs : és un estri que s’utilitza per traçar arcs i circumferències. També per a traslladar distàncies.Té dos braços units per una articulació a la part superior, per on es subjecta.

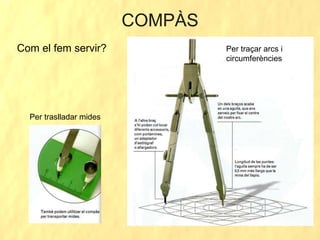

23. COMPÀS Com el fem servir? Per traçar arcs i circumferències Per traslladar mides

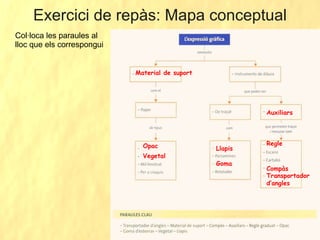

24. Exercici de repàs: Mapa conceptual Col·loca les paraules al lloc que els correspongui Transportador d’angles Material de suport Compàs Auxiliars Regle Opac Vegetal Llapis Goma
