Explicació de les eines, programes i escales utilitzats en la representació gràfica a nivell de 1r d'ESO.

1. Glòria García García

2. • La mida o format està
normalitzada. Hi ha
diferents tipus de format.
• Sabeu com es diu el
format que utilitzeu? Es
diu A4 i les seves mesures
són: 297x 210 mm
• El gramatge indica el pes
del paper.

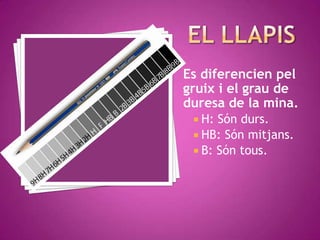

3. Es diferencien pel
gruix i el grau de
duresa de la mina.
 H: Són durs.
 HB: Són mitjans.
 B: Són tous.

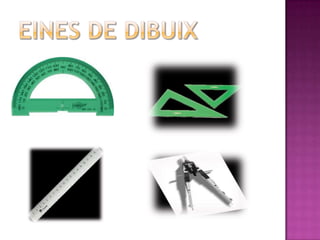

5. • Per dissenyar un objecte es poden realitzar
tres tipus de dibuixos:
• L’esboç: és un dibuix amb traços
imprecisos, amb el qual reflectim la
primera idea que tenim de l’objecte.
•
• El croquis: és un dibuix a mà alçada que
dóna una representació molt aproximada
de l’objecte real, defineix els detalls i
inclou les mides.
• El plànol: és el document final on es
detalla a la perfecció tots els detalls i
mides del producte o dibuix, de manera
que, sigui comprensible universalment i
no deixi lloc a ambigüitats. Indica de
forma precisa les mides i es realitza amb
material de dibuix o amb ordinador.

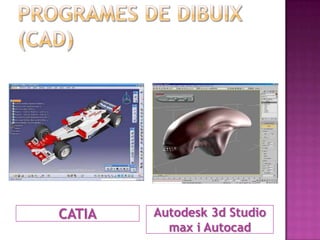

6. CATIA Autodesk 3d Studio
max i Autocad

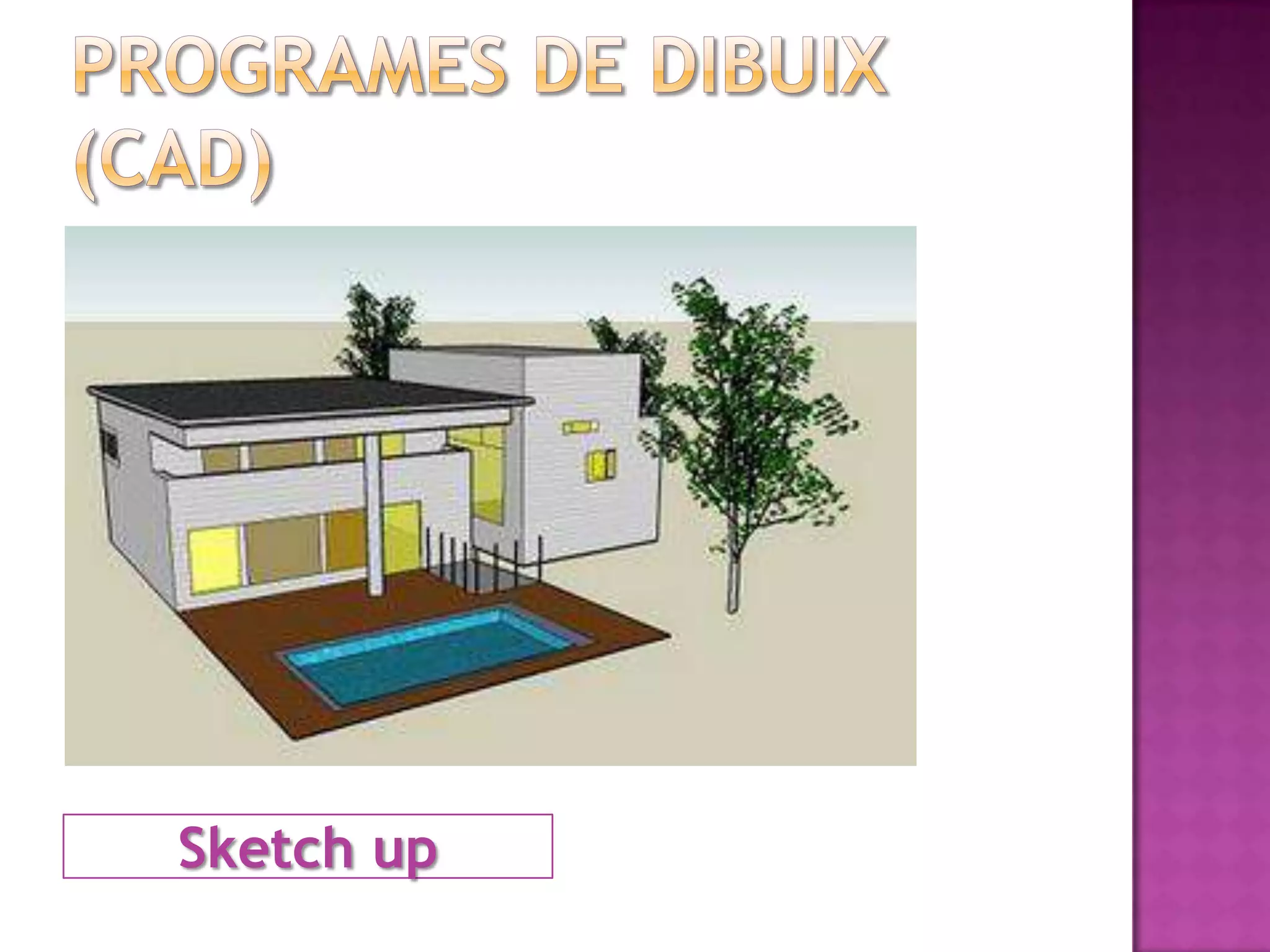

7. Sketch up

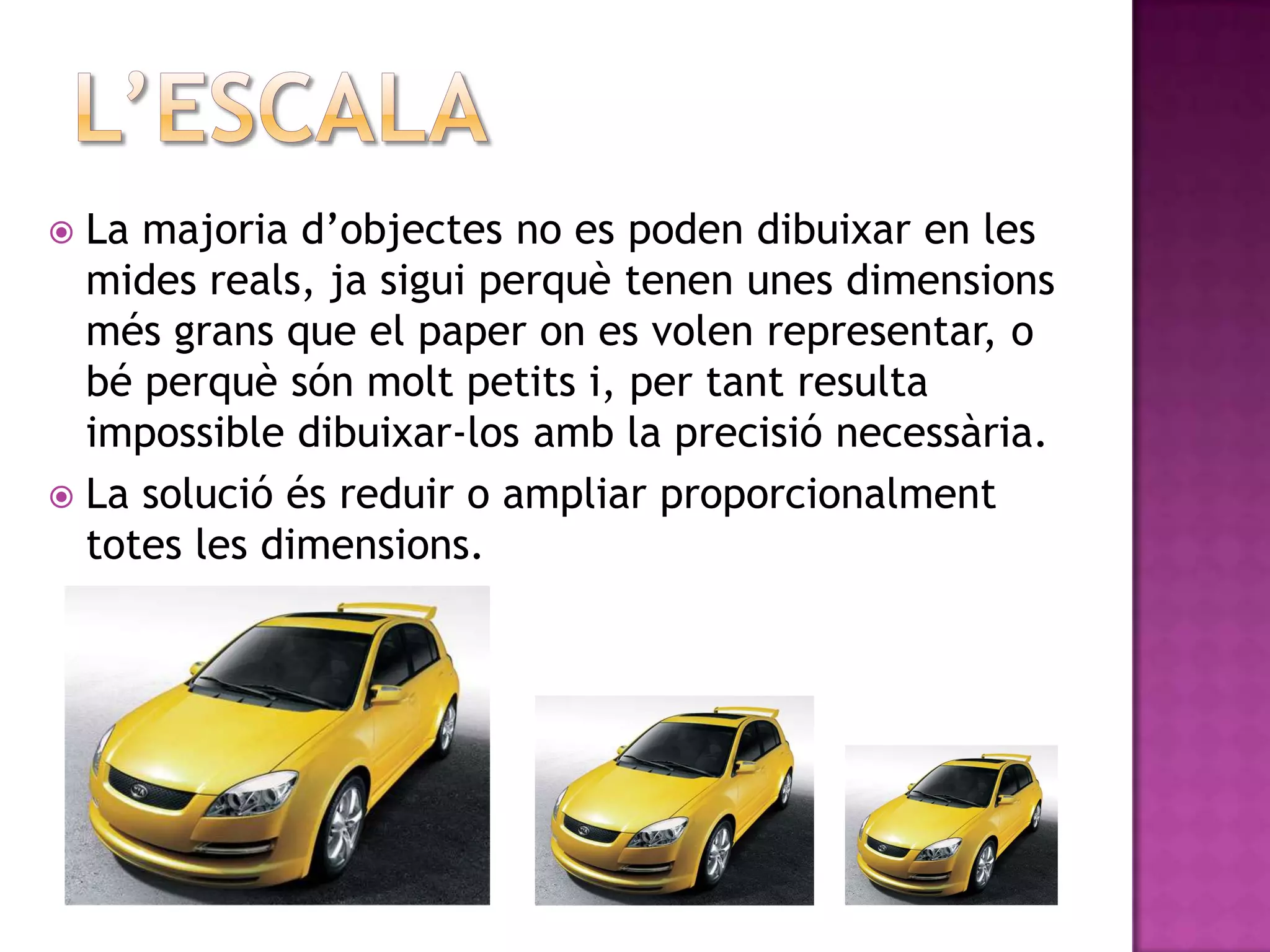

8.  La majoria d’objectes no es poden dibuixar en les
mides reals, ja sigui perquè tenen unes dimensions
més grans que el paper on es volen representar, o
bé perquè són molt petits i, per tant resulta
impossible dibuixar-los amb la precisió necessària.
 La solució és reduir o ampliar proporcionalment
totes les dimensions.

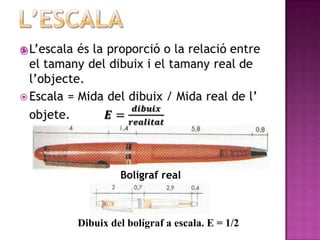

9. 
Bolígraf real
Dibuix del bolígraf a escala. E = 1/2

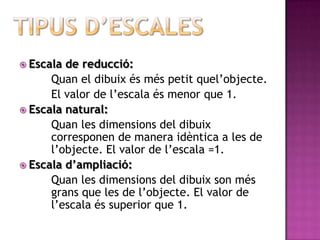

10.  Escala de reducció:
Quan el dibuix és més petit quel’objecte.
El valor de l’escala és menor que 1.
 Escala natural:
Quan les dimensions del dibuix
corresponen de manera idèntica a les de
l’objecte. El valor de l’escala =1.
 Escala d’ampliació:
Quan les dimensions del dibuix son més
grans que les de l’objecte. El valor de
l’escala és superior que 1.

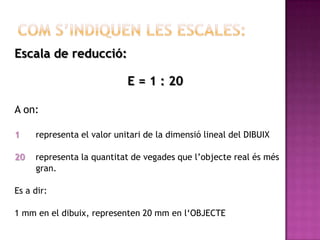

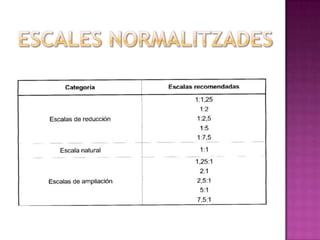

12. Escala de reducció:
E = 1 : 20
A on:
1 representa el valor unitari de la dimensió lineal del DIBUIX
20 representa la quantitat de vegades que l’objecte real és més
gran.
Es a dir:
1 mm en el dibuix, representen 20 mm en l‘OBJECTE

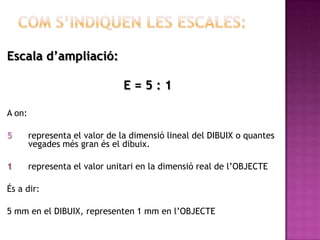

13. Escala d’ampliació:
E=5:1
A on:
5 representa el valor de la dimensió lineal del DIBUIX o quantes
vegades més gran és el dibuix.
1 representa el valor unitari en la dimensió real de l’OBJECTE
És a dir:
5 mm en el DIBUIX, representen 1 mm en l’OBJECTE

14. Les cotes són xifres que indiquen les mides reals de l’objecte
i s’escriuen sobre les línies de cota, les quals van delimitades
per les línies de referència.
Línia de cota
Cota
Línies de referència
