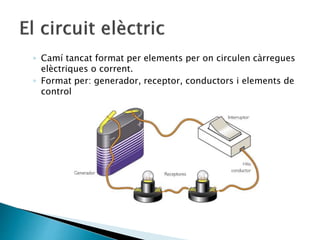

◦ Camí tancatformat per elements per on circulen càrregues
elèctriques o corrent.
◦ Format per: generador, receptor, conductors i elements de
control
3.

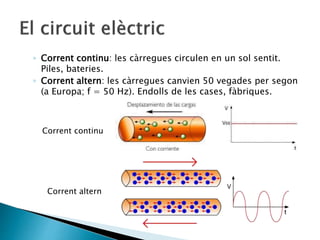

◦ Corrent continu:les càrregues circulen en un sol sentit.
Piles, bateries.
◦ Corrent altern: les càrregues canvien 50 vegades per segon
(a Europa; f = 50 Hz). Endolls de les cases, fàbriques.
Corrent continu
Corrent altern

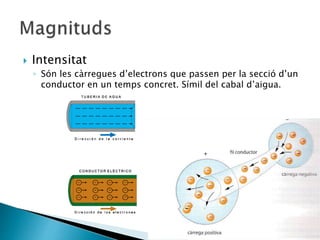

Intensitat
◦ Sónles càrregues d’electrons que passen per la secció d’un
conductor en un temps concret. Símil del cabal d’aigua.
6.
Intensitat
◦ Unitats:Ampers (A), mil·liampers, microampers
◦ Mesura: Amperímetre o multímetre. En sèrie.
7.

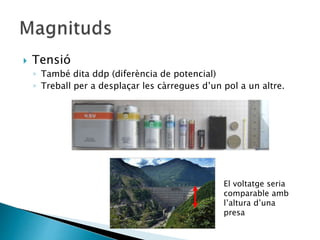

Tensió
◦ Tambédita ddp (diferència de potencial)
◦ Treball per a desplaçar les càrregues d’un pol a un altre.
El voltatge seria
comparable amb
l’altura d’una
presa
8.
Tensió
◦ Unitats:Volts (V)
◦ Mesura: Voltímetre o multímetre. En paral·lel.
9.

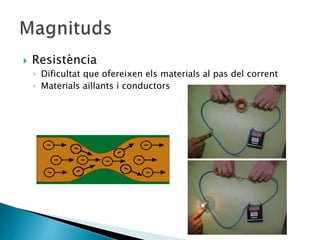

Resistència
◦ Dificultatque ofereixen els materials al pas del corrent
◦ Materials aïllants i conductors
Potència
◦ Capacitatd’un receptor de transformar energia en un
determinat temps.
◦ Unitats: Watts (W), kW (quilowatts)
13.
Energia elèctrica
◦Potència d’un aparell per unitat de temps
◦ Mesura: comptadors elèctrics
◦ Unitats: kWh (quilowattshora)
14.
Connexió ensèrie
◦ Receptors un a continuació de l’altre
◦ Mateixa intensitat per a cada receptor
◦ Tensió repartida entre cada receptor
◦ Si s’espatlla un receptor, s’espatllen tots
15.

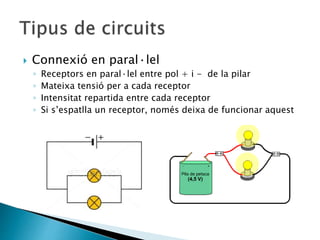

Connexió enparal·lel
◦ Receptors en paral·lel entre pol + i - de la pilar
◦ Mateixa tensió per a cada receptor
◦ Intensitat repartida entre cada receptor
◦ Si s’espatlla un receptor, només deixa de funcionar aquest

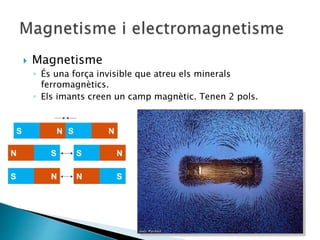

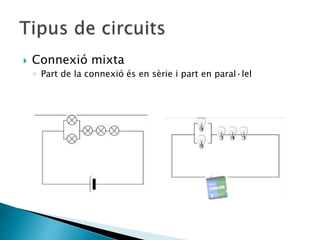

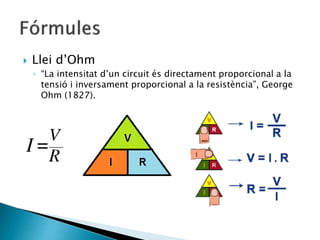

Magnetisme
◦ Ésuna força invisible que atreu els minerals
ferromagnètics.
◦ Els imants creen un camp magnètic. Tenen 2 pols.
22.

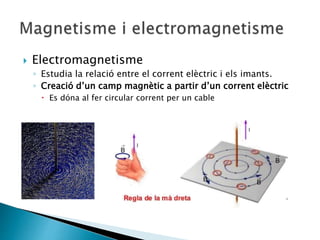

Electromagnetisme
◦ Estudiala relació entre el corrent elèctric i els imants.
◦ Creació d’un camp magnètic a partir d’un corrent elèctric
Es dóna al fer circular corrent per un cable
23.

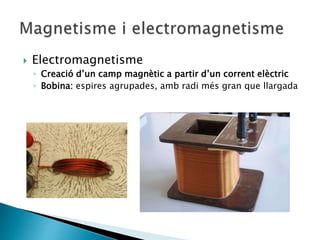

Electromagnetisme
◦ Creaciód’un camp magnètic a partir d’un corrent elèctric
◦ Bobina: espires agrupades, amb radi més gran que llargada
24.

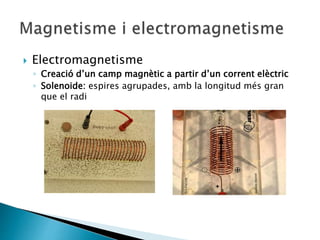

Electromagnetisme
◦ Creaciód’un camp magnètic a partir d’un corrent elèctric
◦ Solenoide: espires agrupades, amb la longitud més gran
que el radi
25.

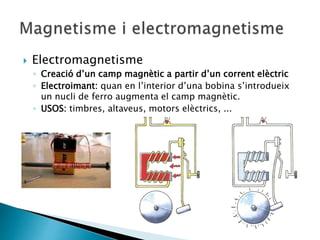

Electromagnetisme
◦ Creaciód’un camp magnètic a partir d’un corrent elèctric
◦ Electroimant: quan en l’interior d’una bobina s’introdueix
un nucli de ferro augmenta el camp magnètic.
◦ USOS: timbres, altaveus, motors elèctrics, ...
26.

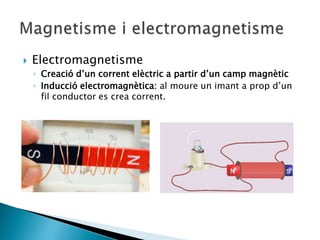

Electromagnetisme
◦ Creaciód’un corrent elèctric a partir d’un camp magnètic
◦ Inducció electromagnètica: al moure un imant a prop d’un
fil conductor es crea corrent.
27.
◦ Màquina quetransforma l’enèrgia elèctrica en mecànica.
◦ Electrodomèstics, joguines, trens, etc.
28.
Parts
◦ Estator:part fixa. Cilindre buit amb electroimants.
◦ Rotor: part mòbil. Cilindre amb ranures per on passen els
fils de coure.
◦ Escombretes: generen el corrent. De grafit.
◦ Col·lector: per on llisquen les escombretes.
◦ Ventilador: eviten el sobreescalfament.
Funcionament
◦ Elcorrent elèctric passa per les bobines. Un altre corrent
contrari ho fa pels electroimants. Així gira el rotor.
◦ Canvi de sentit: pot ser manual, amb commutador simple,
doble o d’encreuament.
31.

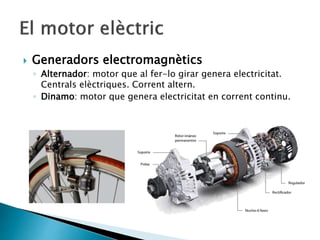

Generadors electromagnètics
◦Alternador: motor que al fer-lo girar genera electricitat.
Centrals elèctriques. Corrent altern.
◦ Dinamo: motor que genera electricitat en corrent continu.
