Pràctiques d'electrònica amb el programa Croctech

1. TECNOLOGIA 4t ESO
Pràctica Circuits

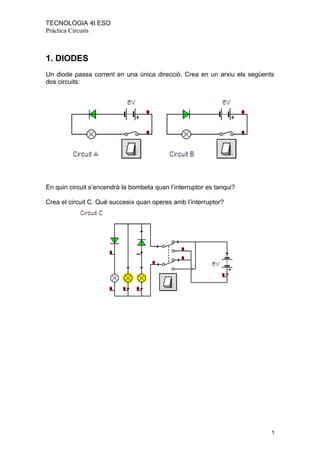

1. DIODES
Un diode passa corrent en una única direcció. Crea en un arxiu els següents
dos circuits:
En quin circuit s’encendrà la bombeta quan l’interruptor es tanqui?
Crea el circuit C. Què succeeix quan operes amb l’interruptor?
1

2. TECNOLOGIA 4t ESO
Pràctica Circuits

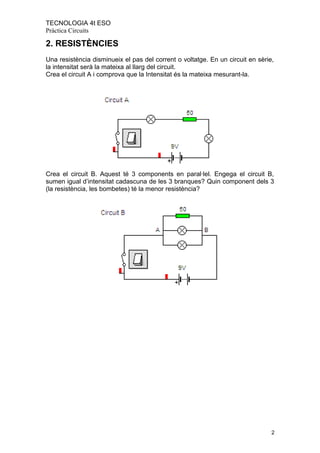

2. RESISTÈNCIES
Una resistència disminueix el pas del corrent o voltatge. En un circuit en sèrie,
la intensitat serà la mateixa al llarg del circuit.
Crea el circuit A i comprova que la Intensitat és la mateixa mesurant-la.
Crea el circuit B. Aquest té 3 components en paral·lel. Engega el circuit B,
sumen igual d’intensitat cadascuna de les 3 branques? Quin component dels 3
(la resistència, les bombetes) té la menor resistència?
2

3. TECNOLOGIA 4t ESO
Pràctica Circuits

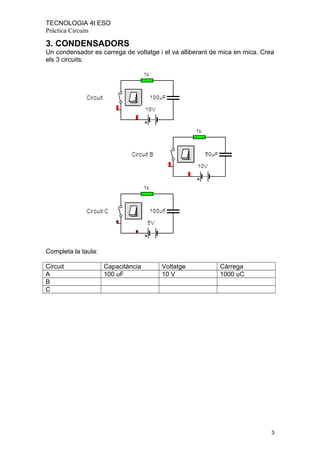

3. CONDENSADORS
Un condensador es carrega de voltatge i el va alliberant de mica en mica. Crea
els 3 circuits:
Completa la taula:
Circuit Capacitància Voltatge Càrrega
A 100 uF 10 V 1000 uC
B
C
3

4. TECNOLOGIA 4t ESO
Pràctica Circuits
4. TRANSISTORS
Els transistors són usats per amplificar les senyals seguint algun d’aquests
models:
Crea el circuit A. En aquest cas la connexió està mal realitzada, observa què
passa:
Crea el circuit B:
4
