Доклад Виталия Гаврилова посвящен созданию отказоустойчивого микрокластера с помощью попарно соединенных физических серверов, описывая ключевые технологии и методы, такие как 'живая' миграция виртуальных машин и использование решений на базе corosync/pacemaker. Он включает детальную настройку сетевых интерфейсов, дискового пространства и файловой системы, а также методы мониторинга и автоматизации запуска виртуальных машин. Заключение подчеркивает преимущества и ограничения, связанные с отказоустойчивыми инфраструктурами.

1. Отказоустойчивый
микрокластер своими
руками
Виталий Гаврилов

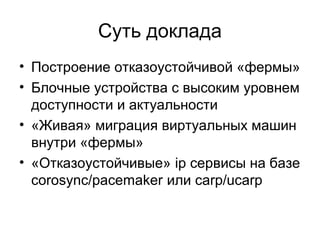

2. Суть доклада
• Построение отказоустойчивой «фермы»
• Блочные устройства с высоким уровнем
доступности и актуальности
• «Живая» миграция виртуальных машин
внутри «фермы»
• «Отказоустойчивые» ip сервисы на базе
corosync/pacemaker или carp/ucarp

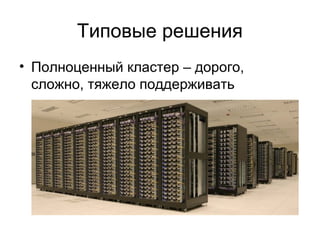

3. Типовые решения
• Полноценный кластер – дорого,
сложно, тяжело поддерживать

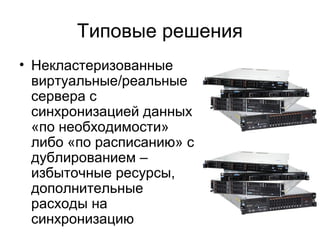

4. Типовые решения
• Некластеризованные
виртуальные/реальные
сервера с
синхронизацией данных
«по необходимости»
либо «по расписанию» с
дублированием –
избыточные ресурсы,
дополнительные
расходы на
синхронизацию

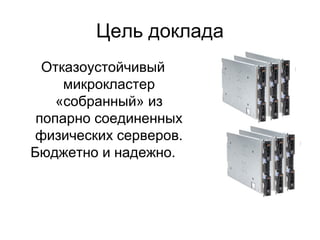

5. Цель доклада
Отказоустойчивый
микрокластер
«собранный» из
попарно соединенных
физических серверов.
Бюджетно и надежно.

6. Схема сетевой линковки

7. Схема сетевой линковки

8. Операционная система
Операционная система – Oracle Linux
• Бесплатная поддержка (обновления)
• Единый репозиторий как для
коммерческих так и для платных
условий поддержки
• Продолжительный период поддержки

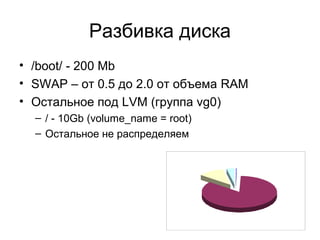

9. Разбивка диска
• /boot/ - 200 Mb
• SWAP – от 0.5 до 2.0 от объема RAM
• Остальное под LVM (группа vg0)
– / - 10Gb (volume_name = root)
– Остальное не распределяем
/boot
data
swap
root

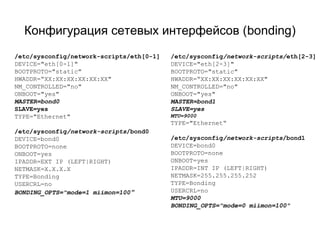

10. Конфигурация сетевых интерфейсов (bonding)
/etc/sysconfig/network-scripts/eth[0-1]
DEVICE="eth[0-1]"
BOOTPROTO="static"
HWADDR=“XX:XX:XX:XX:XX:XX"
NM_CONTROLLED="no"
ONBOOT="yes"
MASTER=bond0
SLAVE=yes
TYPE="Ethernet"
/etc/sysconfig/network-scripts/bond0
DEVICE=bond0
BOOTPROTO=none
ONBOOT=yes
IPADDR=EXT IP (LEFT|RIGHT)
NETMASK=X.X.X.X
TYPE=Bonding
USERCRL=no
BONDING_OPTS="mode=1 miimon=100"
/etc/sysconfig/network-scripts/eth[2-3]
DEVICE="eth[2-3]"
BOOTPROTO="static"
HWADDR=“XX:XX:XX:XX:XX:XX"
NM_CONTROLLED="no"
ONBOOT="yes"
MASTER=bond1
SLAVE=yes
MTU=9000
TYPE="Ethernet“
/etc/sysconfig/network-scripts/bond1
DEVICE=bond0
BOOTPROTO=none
ONBOOT=yes
IPADDR=INT IP (LEFT|RIGHT)
NETMASK=255.255.255.252
TYPE=Bonding
USERCRL=no
MTU=9000
BONDING_OPTS="mode=0 miimon=100"

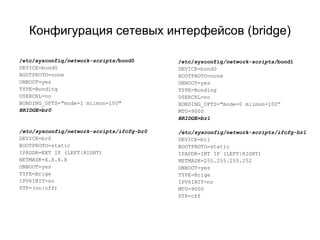

11. Конфигурация сетевых интерфейсов (bridge)
/etc/sysconfig/network-scripts/bond0
DEVICE=bond0
BOOTPROTO=none
ONBOOT=yes
TYPE=Bonding
USERCRL=no
BONDING_OPTS="mode=1 miimon=100"
BRIDGE=br0
/etc/sysconfig/network-scripts/ifcfg-br0
DEVICE=br0
BOOTPROTO=static
IPADDR=EXT IP (LEFT|RIGHT)
NETMASK=X.X.X.X
ONBOOT=yes
TYPE=Brige
IPV6INIT=no
STP=(on|off)
/etc/sysconfig/network-scripts/bond1
DEVICE=bond0
BOOTPROTO=none
ONBOOT=yes
TYPE=Bonding
USERCRL=no
BONDING_OPTS="mode=0 miimon=100“
MTU=9000
BRIDGE=br1
/etc/sysconfig/network-scripts/ifcfg-br1
DEVICE=br1
BOOTPROTO=static
IPADDR=INT IP (LEFT|RIGHT)
NETMASK=255.255.255.252
ONBOOT=yes
TYPE=Brige
IPV6INIT=no
MTU=9000
STP=off

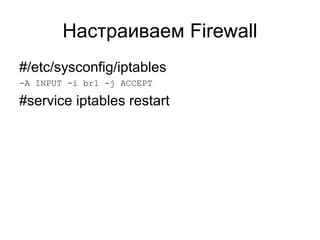

12. Настраиваем Firewall
#/etc/sysconfig/iptables
-A INPUT -i br1 -j ACCEPT
#service iptables restart

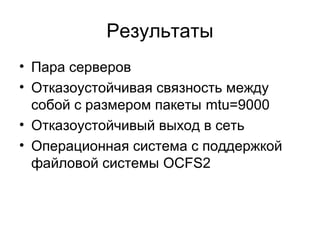

13. Результаты
• Пара серверов
• Отказоустойчивая связность между
собой с размером пакеты mtu=9000
• Отказоустойчивый выход в сеть
• Операционная система с поддержкой
файловой системы OCFS2

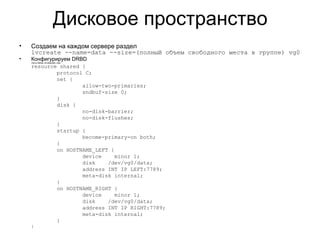

14. Дисковое пространство
• Создаем на каждом сервере раздел
lvcreate --name=data --size=(полный объем свободного места в группе) vg0
• Конфигурируем DRBD
/etc/drbd.d/shared.res
resource shared {
protocol C;
net {
allow-two-primaries;
sndbuf-size 0;
}
disk {
no-disk-barrier;
no-disk-flushes;
}
startup {
become-primary-on both;
}
on HOSTNAME_LEFT {
device minor 1;
disk /dev/vg0/data;
address INT IP LEFT:7789;
meta-disk internal;
}
on HOSTNAME_RIGHT {
device minor 1;
disk /dev/vg0/data;
address INT IP RIGHT:7789;
meta-disk internal;
}
}

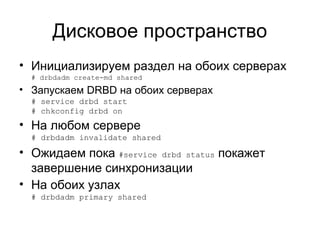

15. Дисковое пространство
• Инициализируем раздел на обоих серверах
# drbdadm create-md shared
• Запускаем DRBD на обоих серверах
# service drbd start
# chkconfig drbd on
• На любом сервере
# drbdadm invalidate shared
• Ожидаем пока #service drbd status покажет
завершение синхронизации
• На обоих узлах
# drbdadm primary shared

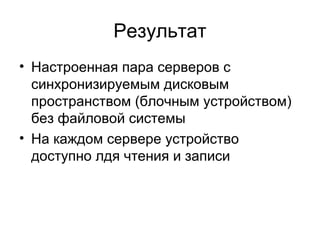

16. Результат
• Настроенная пара серверов с
синхронизируемым дисковым
пространством (блочным устройством)
без файловой системы
• На каждом сервере устройство
доступно лдя чтения и записи

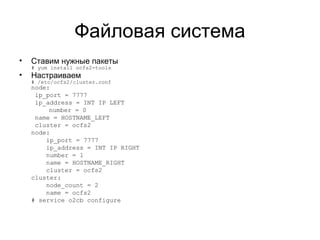

17. Файловая система
• Ставим нужные пакеты
# yum install ocfs2-tools
• Настраиваем
# /etc/ocfs2/cluster.conf
node:
ip_port = 7777
ip_address = INT IP LEFT
number = 0
name = HOSTNAME_LEFT
cluster = ocfs2
node:
ip_port = 7777
ip_address = INT IP RIGHT
number = 1
name = HOSTNAME_RIGHT
cluster = ocfs2
cluster:
node_count = 2
name = ocfs2
# service o2cb configure

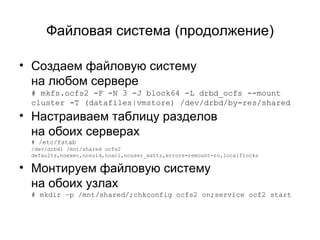

18. Файловая система (продолжение)
• Создаем файловую систему
на любом сервере
# mkfs.ocfs2 -F -N 3 -J block64 -L drbd_ocfs --mount
cluster -T (datafiles|vmstore) /dev/drbd/by-res/shared
• Настраиваем таблицу разделов
на обоих серверах
# /etc/fstab
/dev/drbd1 /mnt/shared ocfs2
defaults,noexec,nosuid,noacl,nouser_xattr,errors=remount-ro,localflocks
• Монтируем файловую систему
на обоих узлах
# mkdir –p /mnt/shared/;chkconfig ocfs2 on;service ocf2 start

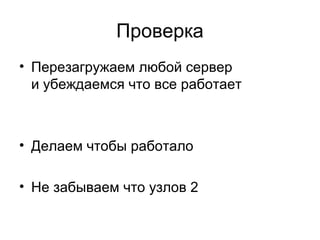

19. Проверка
• Перезагружаем любой сервер
и убеждаемся что все работает
• Делаем чтобы работало
• Не забываем что узлов 2

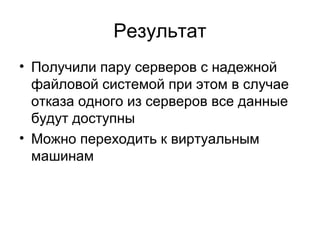

20. Результат
• Получили пару серверов с надежной
файловой системой при этом в случае
отказа одного из серверов все данные
будут доступны
• Можно переходить к виртуальным
машинам

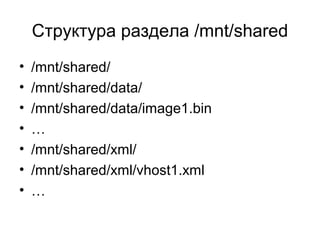

21. Структура раздела /mnt/shared
• /mnt/shared/
• /mnt/shared/data/
• /mnt/shared/data/image1.bin
• …
• /mnt/shared/xml/
• /mnt/shared/xml/vhost1.xml
• …

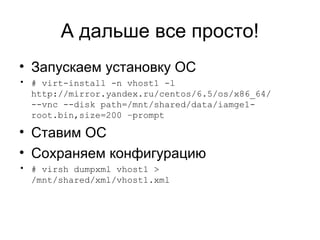

22. А дальше все просто!
• Запускаем установку ОС
• # virt-install -n vhost1 -l
http://mirror.yandex.ru/centos/6.5/os/x86_64/
--vnc --disk path=/mnt/shared/data/iamge1-
root.bin,size=200 –prompt
• Ставим ОС
• Сохраняем конфигурацию
• # virsh dumpxml vhost1 >
/mnt/shared/xml/vhost1.xml

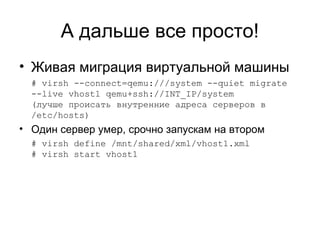

23. А дальше все просто!
• Живая миграция виртуальной машины
# virsh --connect=qemu:///system --quiet migrate
--live vhost1 qemu+ssh://INT_IP/system
(лучше происать внутренние адреса серверов в
/etc/hosts)
• Один сервер умер, срочно запускам на втором
# virsh define /mnt/shared/xml/vhost1.xml
# virsh start vhost1

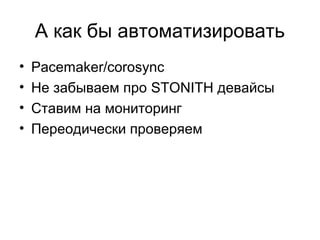

24. А как бы автоматизировать
• Pacemaker/corosync
• Не забываем про STONITH девайсы
• Ставим на мониторинг
• Переодически проверяем

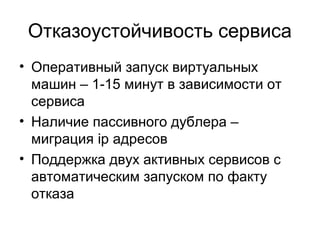

25. Отказоустойчивость сервиса
• Оперативный запуск виртуальных
машин – 1-15 минут в зависимости от
сервиса
• Наличие пассивного дублера –
миграция ip адресов
• Поддержка двух активных сервисов с
автоматическим запуском по факту
отказа

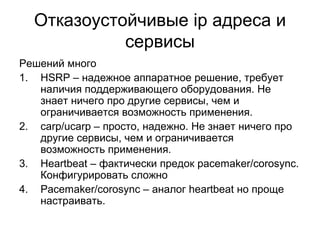

26. Отказоустойчивые ip адреса и
сервисы
Решений много
1. HSRP – надежное аппаратное решение, требует
наличия поддерживающего оборудования. Не
знает ничего про другие сервисы, чем и
ограничивается возможность применения.
2. carp/ucarp – просто, надежно. Не знает ничего про
другие сервисы, чем и ограничивается
возможность применения.
3. Heartbeat – фактически предок pacemaker/corosync.
Конфигурировать сложно
4. Pacemaker/corosync – аналог heartbeat но проще
настраивать.

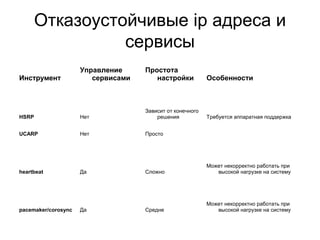

27. Отказоустойчивые ip адреса и
сервисы
Инструмент
Управление
сервисами
Простота
настройки Особенности
HSRP Нет
Зависит от конечного
решения Требуется аппаратная поддержка
UCARP Нет Просто
heartbeat Да Сложно
Может некорректно работать при
высокой нагрузке на систему
pacemaker/corosync Да Средне
Может некорректно работать при
высокой нагрузке на систему

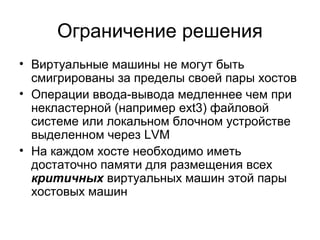

28. Ограничение решения
• Виртуальные машины не могут быть
смигрированы за пределы своей пары хостов
• Операции ввода-вывода медленнее чем при
некластерной (например ext3) файловой
системе или локальном блочном устройстве
выделенном через LVM
• На каждом хосте необходимо иметь
достаточно памяти для размещения всех
критичных виртуальных машин этой пары
хостовых машин

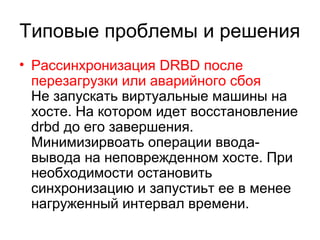

29. Типовые проблемы и решения
• Рассинхронизация DRBD после
перезагрузки или аварийного сбоя
Не запускать виртуальные машины на
хосте. На котором идет восстановление
drbd до его завершения.
Минимизирвоать операции ввода-
вывода на неповрежденном хосте. При
необходимости остановить
синхронизацию и запустиьт ее в менее
нагруженный интервал времени.

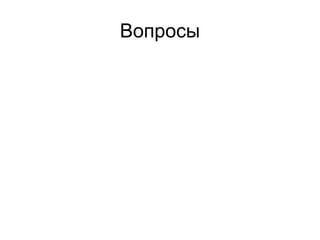

30. Вопросы
